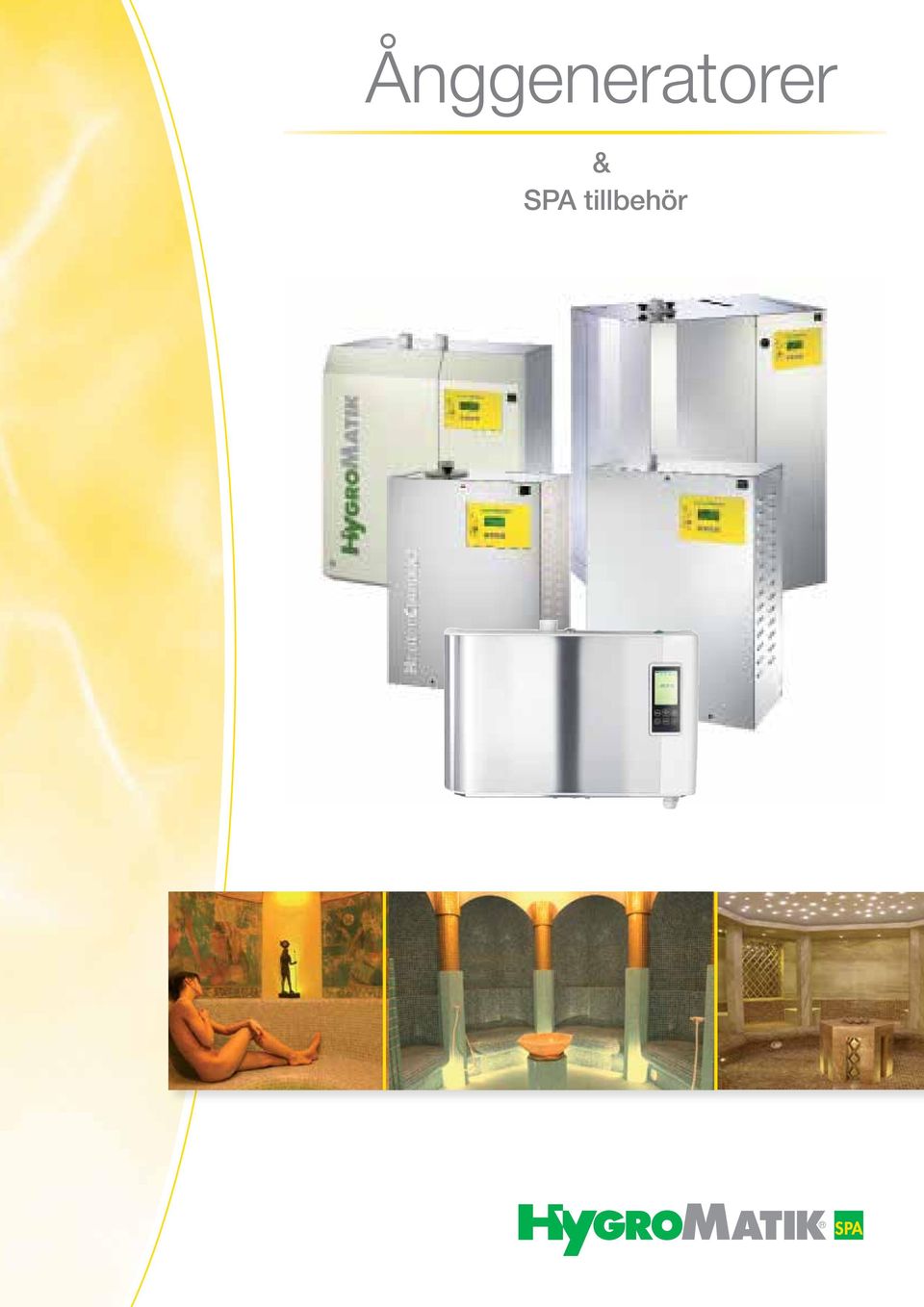

1 ånggeneratorer & SPA tillbehör

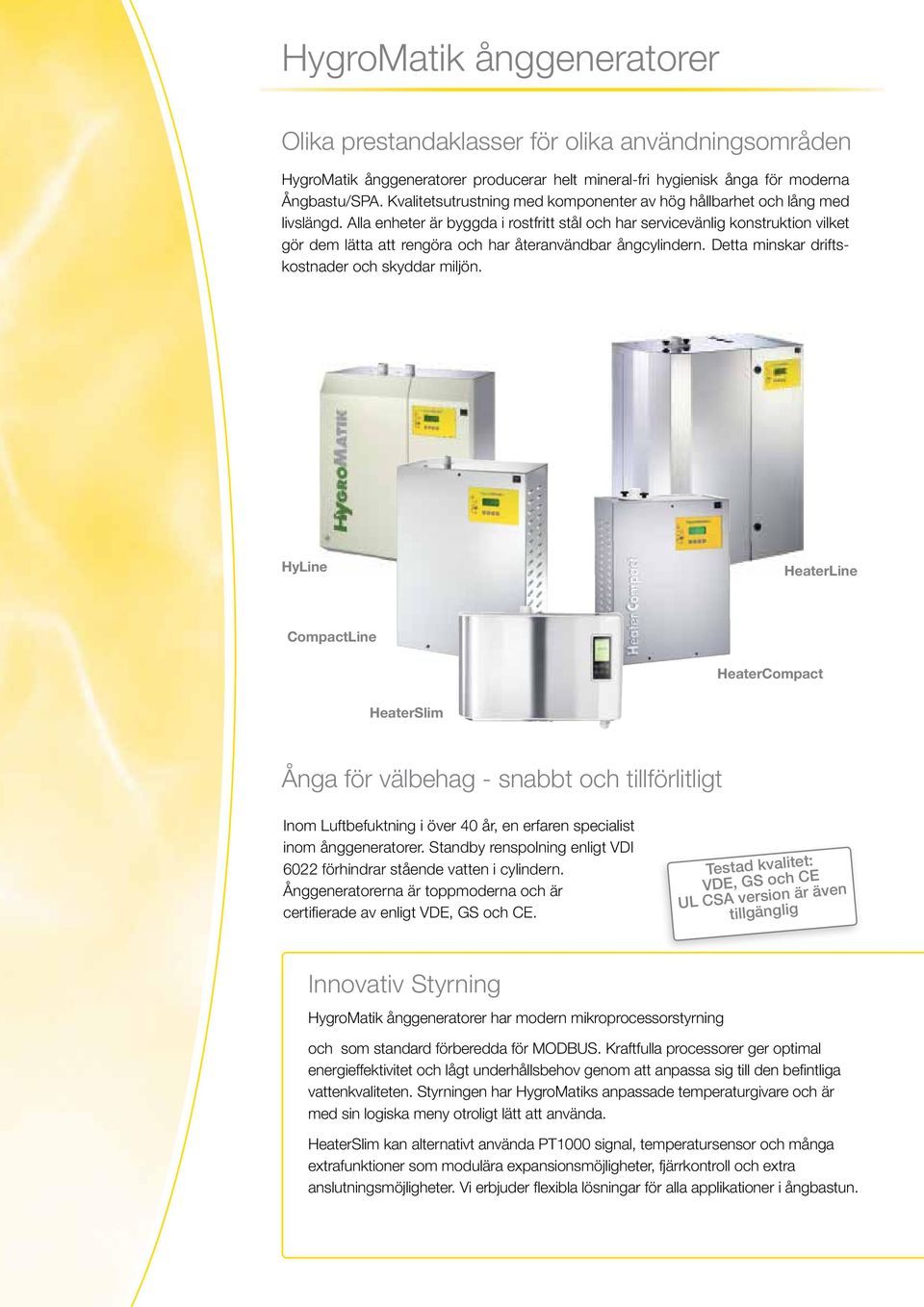

2 HygroMatik ånggeneratorer Olika prestandaklasser för olika användningsområden HygroMatik ånggeneratorer producerar helt mineral-fri hygienisk ånga för moderna Ångbastu/SPA. Kvalitetsutrustning med komponenter av hög hållbarhet och lång med livslängd. Alla enheter är byggda i rostfritt stål och har servicevänlig konstruktion vilket gör dem lätta att rengöra och har återanvändbar ångcylindern. Detta minskar driftskostnader och skyddar miljön. HyLine HeaterLine CompactLine HeaterCompact HeaterSlim Ånga för välbehag - snabbt och tillförlitligt Inom Luftbefuktning i över 40 år, en erfaren specialist inom ånggeneratorer. Standby renspolning enligt VDI 6022 förhindrar stående vatten i cylindern. Ånggeneratorerna är toppmoderna och är certifierade av enligt VDE, GS och CE. Testad kvalitet: VDE, GS och CE UL CSA version är även tillgänglig Innovativ HygroMatik ånggeneratorer har modern mikroprocessorstyrning och som standard förberedda för MODBUS. Kraftfulla processorer ger optimal energieffektivitet och lågt underhållsbehov genom att anpassa sig till den befintliga vattenkvaliteten. en har HygroMatiks anpassade temperaturgivare och är med sin logiska meny otroligt lätt att använda. HeaterSlim kan alternativt använda PT1000 signal, temperatursensor och många extrafunktioner som modulära expansionsmöjligheter, fjärrkontroll och extra anslutningsmöjligheter. Vi erbjuder flexibla lösningar för alla applikationer i ångbastun.

Alla enheter är byggda i rostfritt stål och har servicevänlig konstruktion vilket gör dem lätta att rengöra och har återanvändbar ångcylindern. Detta minskar driftskostnader och skyddar miljön.

3 I korthet HygroMatik Elektrod ånggeneratorer HygroMatik Ånggeneratorer med värmeelement Funktionsprincip Elektroderna värmer vatten i en cylinder till tryckfri, hygienisk ånga. Elektroderna byts ut då de förbrukats. Värmeelement värmer vatten i en cylinder och genererar en trycklös hygienisk ånga. De mineraler (utfällningar) som finns kvar i vattnet i cylindern, spolas automatiskt bort med en kraftig pump. Vattenkvaliteten i kranvatten kran-, avjoniserat (osmos) eller avhärdat vatten HyLine HeaterLine 5-45 kg/h ångkapacitet * Ångcylindern med stor volym av plast som går att rengöra och återanvända Kraftigt utförande Super Flush som tillval ** 6-45 kg/h ångkapacitet* Stor volym med ångcylindern i rostfritt stål för rengöring och återanvändning Hög prestanda Super Flush som standard CompactLine HeaterCompact 6-58 kg/h ångkapacitet* Ångcylinder i plast för rengöring och återanvändning Kompakt, utrymmesbesparande dimensioner Låg vikt Super Flush som tillval ** Mycket fördelaktigt pris-prestanda-förhållande 3-27 kg/h ångkapacitet* Ångcylindern av plast för rengöring och Återanvänd genom energieffektiva genom Kompakt, utrymmesbesparande dimensioner Låg vikt Super Flush som standard Mycket fördelaktigt pris-prestanda-förhållande C01, C02 HeaterSlim 1-2 kg/h ångkapacitet Ångcylinder i plast för rengöring och återanvändning Liten och kompakt - designad för nischer Snabb uppstart 3-10 kg/h ångkapacitet Energieffektiv isolerad rostfri cylinder att rengöra och återanvända Extremt tunn och afro-klar konstruktion knapptryckning på enheten eller externt * Högre kapacitet är möjlig ** SuperFlush, renspolning av cylindern reducerar underhållbehovet avsevärt Underhållsfritt med hjälp av vattenbehandling. Fråga oss om lämplig utrustning så kan ni få en i stort sett underhållsfri drift. Comfort DS Jämn ångproduktion och ångbad med konstant temperatur Touch Övervakning av maximal temperaturen med automatisk säkerhetavstängning. Valfri anslutning och dosering med doftmedelpump, till- och frånfläktar i kanalen eller ljus. Programmerbar energibesparing 4-radig bakgrundsbelyst display Eco-läge för energieffektiv användning av ångabastun 3.5 TFT pekskärm grafiskt gränssnitt 4 funktionsknappar för enkel drift och parameterstyrd med 6 snabbkommandon för enkel drift och inställning 5 lysdioder för visning av statusmeddelanden belysta manöverkontakter till driftsinformationen i displayen Proportionell eller enstegs temperaturreglering Optioner för reläfuktioner för samtidig anslutning och kontroll av doftmedelpump, till- och frånluftsfläktar samt belysning. Enstegs temperaturreglering Timerfunktion för ånga, doft och Eco-läge Tillval: Extern fjärrkontroll, reläkort för Ansluta ytterligare funktioner, reläutgång för proportionell luft kontroll och dimmerstyrning

De mineraler (utfällningar) som finns kvar i vattnet i cylindern, spolas automatiskt bort med en kraftig pump.

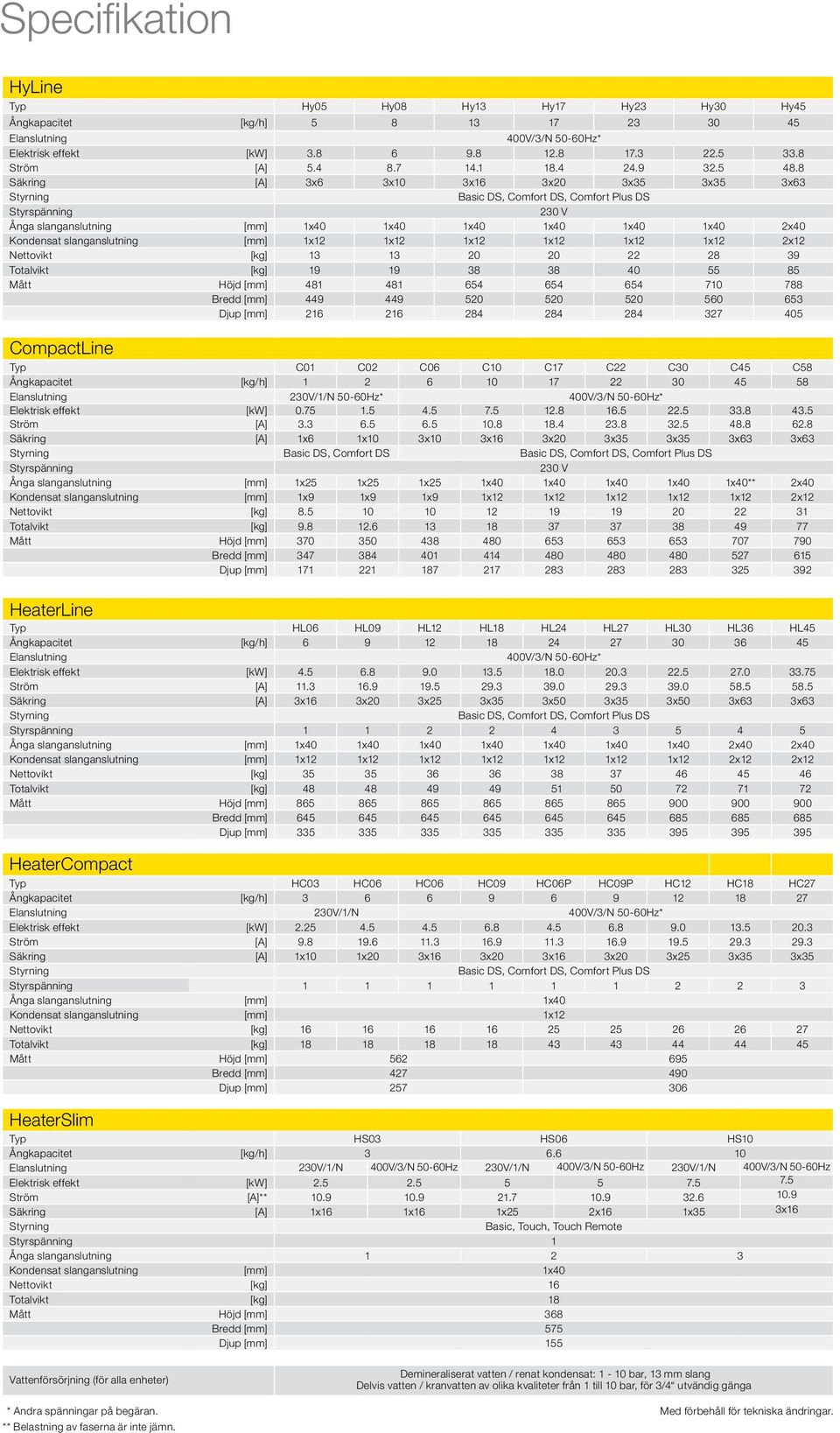

4 Specifikation HyLine Typ Hy05 Hy08 Hy13 Hy17 Hy23 Hy30 Hy45 Ångkapacitet [kg/h] Elanslutning 400V/3/N 50-60Hz* Elektrisk effekt [kw] Ström [A] Säkring [A] 3x6 3x10 3x16 3x20 3x35 3x35 3x63 Basic DS, Comfort DS, Comfort Plus DS Styrspänning 230 V Ånga slanganslutning [mm] 1x40 1x40 1x40 1x40 1x40 1x40 2x40 Kondensat slanganslutning [mm] 1x12 1x12 1x12 1x12 1x12 1x12 2x12 Nettovikt [kg] Totalvikt [kg] Mått Höjd [mm] Bredd [mm] Djup [mm] CompactLine Typ C01 C02 C06 C10 C17 C22 C30 C45 C58 Ångkapacitet [kg/h] Elanslutning 230V/1/N 50-60Hz* 400V/3/N 50-60Hz* Elektrisk effekt [kw] Ström [A] Säkring [A] 1x6 1x10 3x10 3x16 3x20 3x35 3x35 3x63 3x63 Basic DS, Comfort DS Basic DS, Comfort DS, Comfort Plus DS Styrspänning 230 V Ånga slanganslutning [mm] 1x25 1x25 1x25 1x40 1x40 1x40 1x40 1x40** 2x40 Kondensat slanganslutning [mm] 1x9 1x9 1x9 1x12 1x12 1x12 1x12 1x12 2x12 Nettovikt [kg] Totalvikt [kg] Mått Höjd [mm] Bredd [mm] Djup [mm] HeaterLine Typ HL06 HL09 HL12 HL18 HL24 HL27 HL30 HL36 HL45 Ångkapacitet [kg/h] Elanslutning 400V/3/N 50-60Hz* Elektrisk effekt [kw] Ström [A] Säkring [A] 3x16 3x20 3x25 3x35 3x50 3x35 3x50 3x63 3x63 Basic DS, Comfort DS, Comfort Plus DS Styrspänning Ånga slanganslutning [mm] 1x40 1x40 1x40 1x40 1x40 1x40 1x40 2x40 2x40 Kondensat slanganslutning [mm] 1x12 1x12 1x12 1x12 1x12 1x12 1x12 2x12 2x12 Nettovikt [kg] Totalvikt [kg] Mått Höjd [mm] Bredd [mm] Djup [mm] HeaterCompact Typ HC03 HC06 HC06 HC09 HC06P HC09P HC12 HC18 HC27 Ångkapacitet [kg/h] Elanslutning 230V/1/N 400V/3/N 50-60Hz* Elektrisk effekt [kw] Ström [A] Säkring [A] 1x10 1x20 3x16 3x20 3x16 3x20 3x25 3x35 3x35 Basic DS, Comfort DS, Comfort Plus DS Styrspänning Ånga slanganslutning [mm] 1x40 Kondensat slanganslutning [mm] 1x12 Nettovikt [kg] Totalvikt [kg] Mått Höjd [mm] Bredd [mm] Djup [mm] HeaterSlim Typ HS03 HS06 HS10 Ångkapacitet [kg/h] Elanslutning 230V/1/N 400V/3/N 50-60Hz 230V/1/N 400V/3/N 50-60Hz 230V/1/N 400V/3/N 50-60Hz Elektrisk effekt [kw] Ström [A]** Säkring [A] 1x16 1x16 1x25 2x16 1x35 3x16 Basic, Touch, Touch Remote Styrspänning 1 Ånga slanganslutning Kondensat slanganslutning [mm] 1x40 Nettovikt [kg] 16 Totalvikt [kg] 18 Mått Höjd [mm] 368 Bredd [mm] 575 Djup [mm] 155 Vattenförsörjning (för alla enheter) Demineraliserat vatten / renat kondensat: 1-10 bar, 13 mm slang Delvis vatten / kranvatten av olika kvaliteter från 1 till 10 bar, för 3/4 utvändig gänga * Andra spänningar på begäran. Med förbehåll för tekniska ändringar. ** Belastning av faserna är inte jämn.

8 Säkring [A] 3x6 3x10 3x16 3x20 3x35 3x35 3x63 Basic DS, Comfort DS, Comfort Plus DS Styrspänning 230 V Ånga slanganslutning [mm] 1x40 1x40 1x40 1x40 1x40 1x40 2x40 Kondensat slanganslutning [mm]

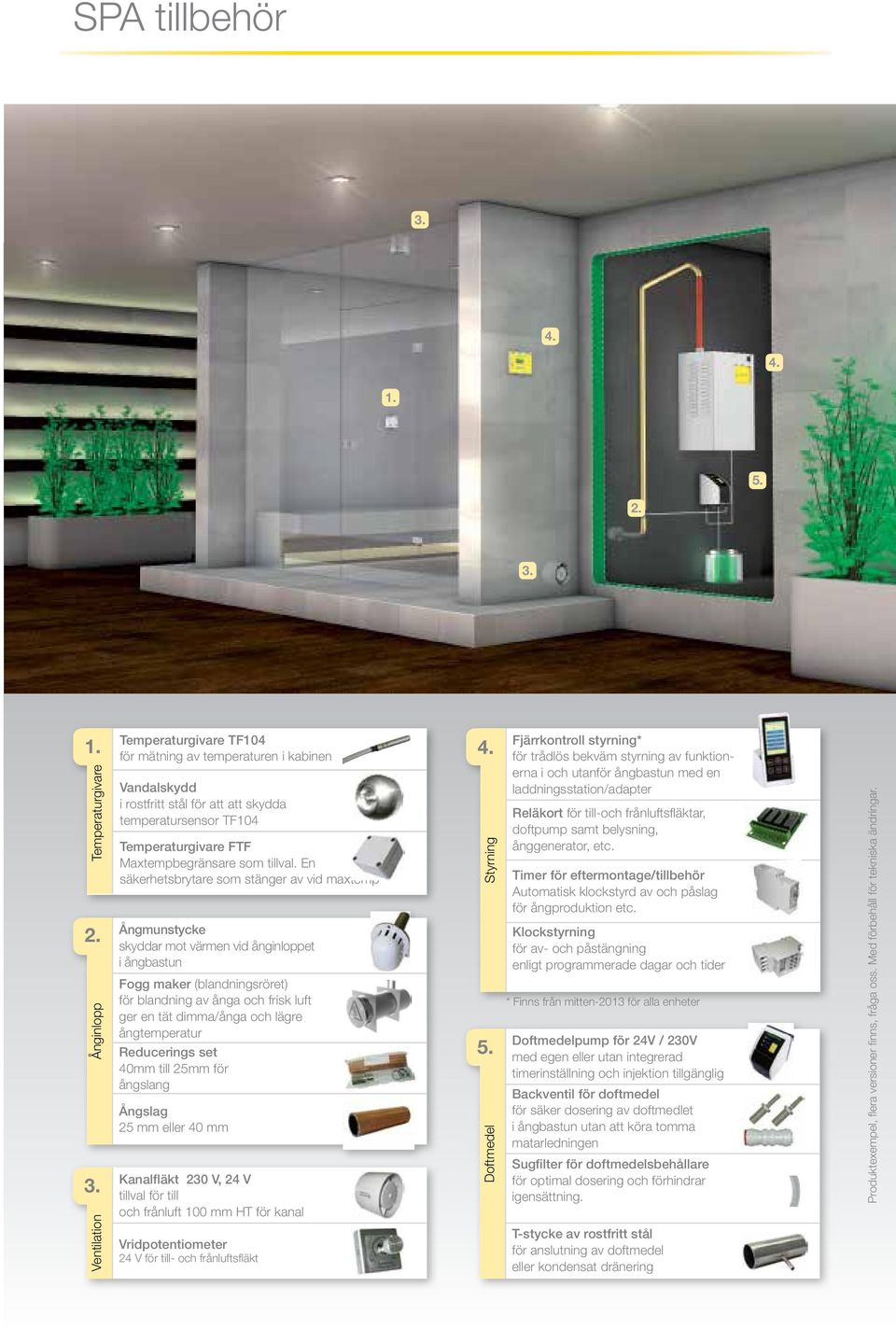

5 SPA tillbehör Temperaturgivare 2. Ånginlopp 3. Ventilation Temperaturgivare TF104 för mätning av temperaturen i kabinen Vandalskydd i rostfritt stål för att att skydda temperatursensor TF104 Temperaturgivare FTF Maxtempbegränsare som tillval. En säkerhetsbrytare som stänger av vid maxtemp Ångmunstycke skyddar mot värmen vid ånginloppet i ångbastun Fogg maker (blandningsröret) för blandning av ånga och frisk luft ger en tät dimma/ånga och lägre ångtemperatur Reducerings set 40mm till 25mm för ångslang Ångslag 25 mm eller 40 mm Kanalfläkt 230 V, 24 V tillval för till och frånluft 100 mm HT för kanal Vridpotentiometer 24 V för till- och frånluftsfläkt Doftmedel Fjärrkontroll styrning* för trådlös bekväm styrning av funktionerna i och utanför ångbastun med en laddningsstation/adapter Reläkort för till-och frånluftsfläktar, doftpump samt belysning, ånggenerator, etc. Timer för eftermontage/tillbehör Automatisk klockstyrd av och påslag för ångproduktion etc. Klockstyrning för av- och påstängning enligt programmerade dagar och tider * Finns från mitten-2013 för alla enheter Doftmedelpump för 24V / 230V med egen eller utan integrerad timerinställning och injektion tillgänglig Backventil för doftmedel för säker dosering av doftmedlet i ångbastun utan att köra tomma matarledningen Sugfilter för doftmedelsbehållare för optimal dosering och förhindrar igensättning. T-stycke av rostfritt stål för anslutning av doftmedel eller kondensat dränering Produktexempel, flera versioner finns, fråga oss. Med förbehåll för tekniska ändringar.

En säkerhetsbrytare som stänger av vid maxtemp Ångmunstycke skyddar mot värmen vid ånginloppet i ångbastun Fogg maker (blandningsröret) för blandning av ånga och frisk luft ger en tät dimma/ånga och

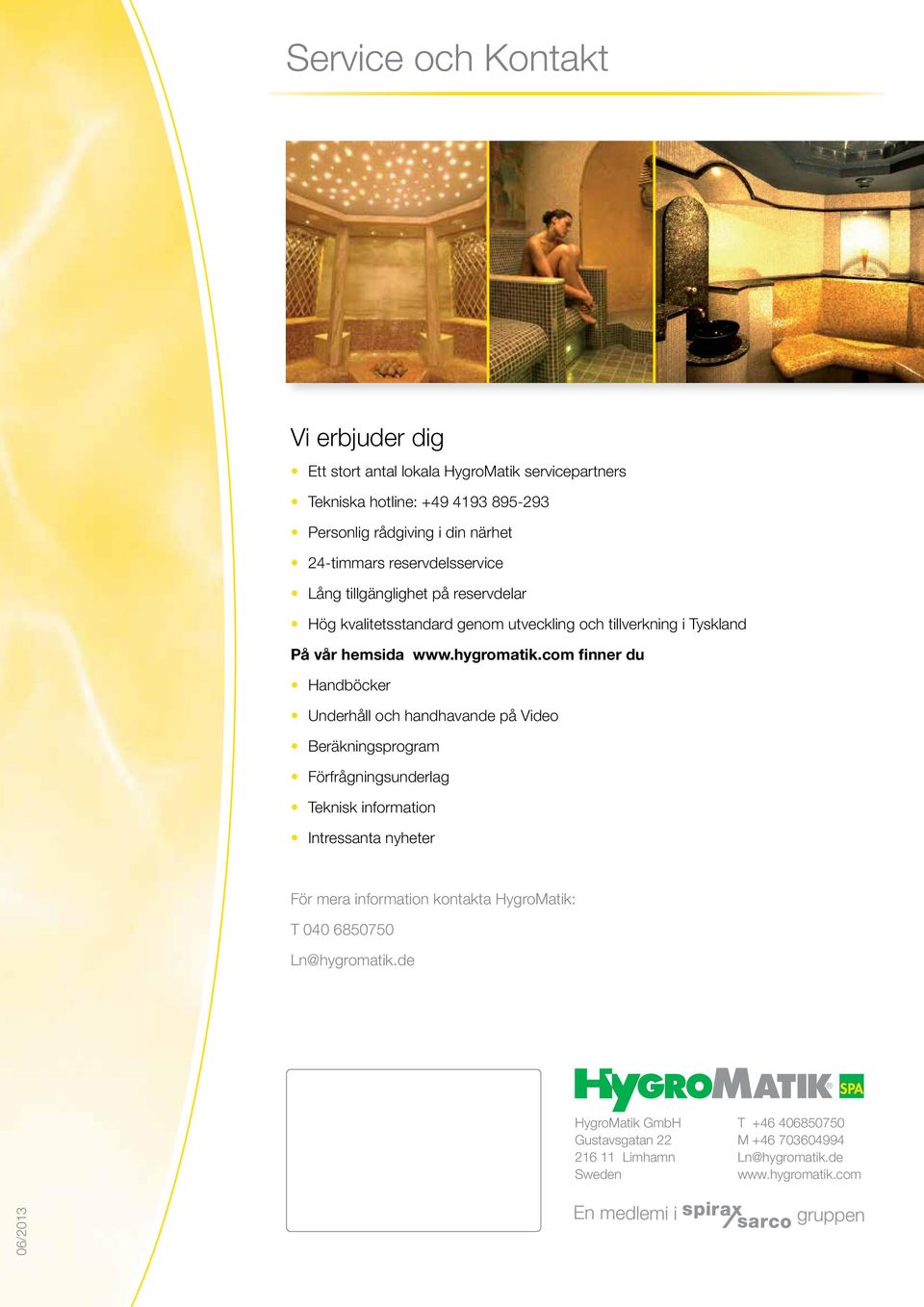

6 Service och Kontakt Vi erbjuder dig Ett stort antal lokala HygroMatik servicepartners Tekniska hotline: Personlig rådgiving i din närhet 24-timmars reservdelsservice Lång tillgänglighet på reservdelar Hög kvalitetsstandard genom utveckling och tillverkning i Tyskland På vår hemsida finner du Handböcker Underhåll och handhavande på Video Beräkningsprogram Förfrågningsunderlag Teknisk information Intressanta nyheter För mera information kontakta HygroMatik: T Ln@hygromatik.de HygroMatik GmbH Gustavsgatan Limhamn Sweden T M Ln@hygromatik.de 06/2013

com finner du Handböcker Underhåll och handhavande på Video Beräkningsprogram Förfrågningsunderlag Teknisk information Intressanta nyheter För mera information
