1 Hyreskatalog Lyftutrustningar 2014 Partner till LGH GmbH i Skandinavien. 1 TRYGGT ENKELT SÄKERT

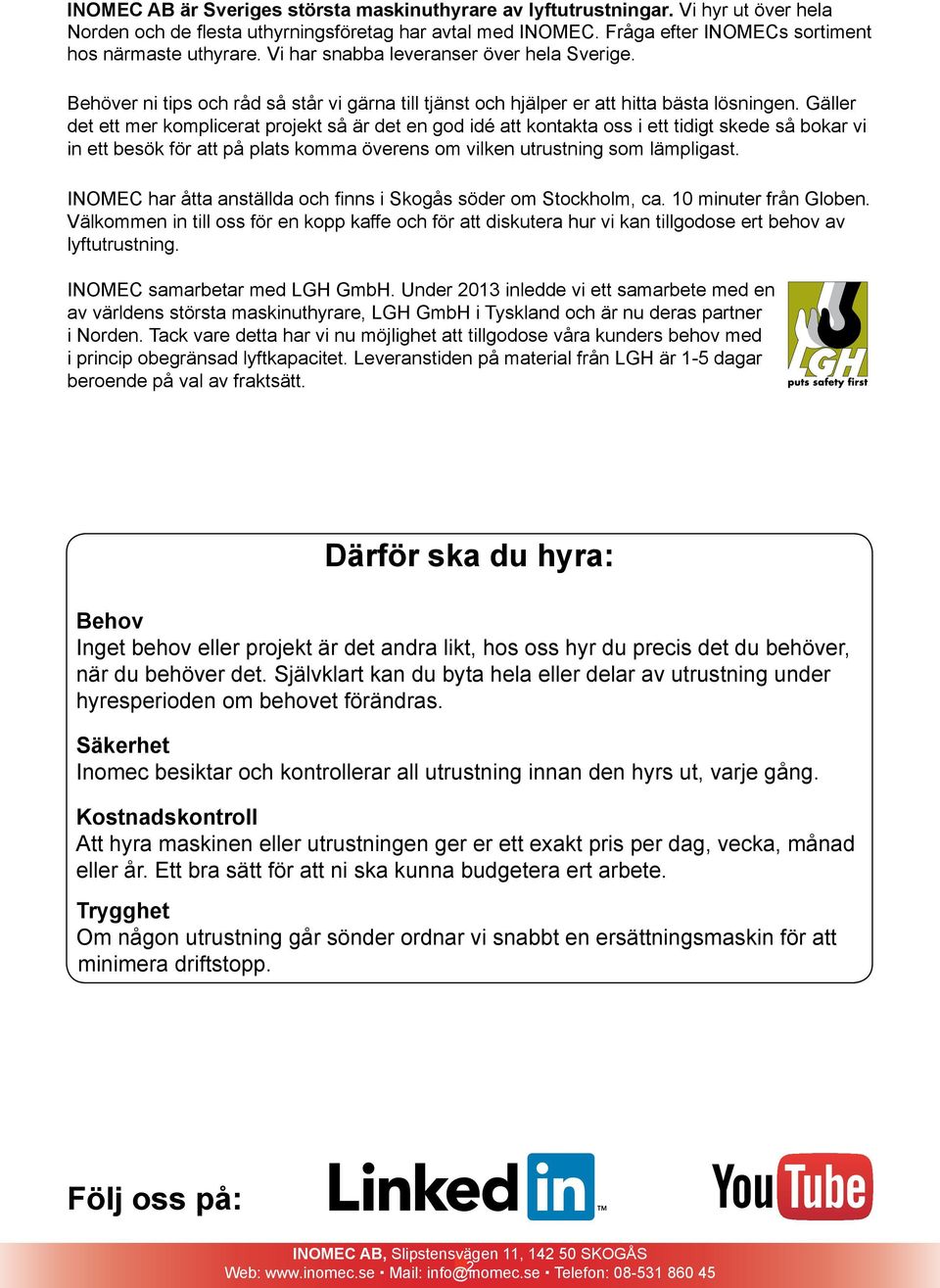

2 INOMEC AB är Sveriges största maskinuthyrare av lyftutrustningar. Vi hyr ut över hela Norden och de flesta uthyrningsföretag har avtal med INOMEC. Fråga efter INOMECs sortiment hos närmaste uthyrare. Vi har snabba leveranser över hela Sverige. Behöver ni tips och råd så står vi gärna till tjänst och hjälper er att hitta bästa lösningen. Gäller det ett mer komplicerat projekt så är det en god idé att kontakta oss i ett tidigt skede så bokar vi in ett besök för att på plats komma överens om vilken utrustning som lämpligast. INOMEC har åtta anställda och finns i Skogås söder om Stockholm, ca. 10 minuter från Globen. Välkommen in till oss för en kopp kaffe och för att diskutera hur vi kan tillgodose ert behov av lyftutrustning. INOMEC samarbetar med LGH GmbH. Under 2013 inledde vi ett samarbete med en av världens största maskinuthyrare, LGH GmbH i Tyskland och är nu deras partner i Norden. Tack vare detta har vi nu möjlighet att tillgodose våra kunders behov med i princip obegränsad lyftkapacitet. Leveranstiden på material från LGH är 1-5 dagar beroende på val av fraktsätt. Därför ska du hyra: Behov Inget behov eller projekt är det andra likt, hos oss hyr du precis det du behöver, när du behöver det. Självklart kan du byta hela eller delar av utrustning under hyresperioden om behovet förändras. Säkerhet Inomec besiktar och kontrollerar all utrustning innan den hyrs ut, varje gång. Kostnadskontroll Att hyra maskinen eller utrustningen ger er ett exakt pris per dag, vecka, månad eller år. Ett bra sätt för att ni ska kunna budgetera ert arbete. Trygghet Om någon utrustning går sönder ordnar vi snabbt en ersättningsmaskin för att minimera driftstopp. Följ oss på: INOMEC AB, Slipstensvägen 11, SKOGÅS Web: Mail: info@inomec.se 2 Telefon:

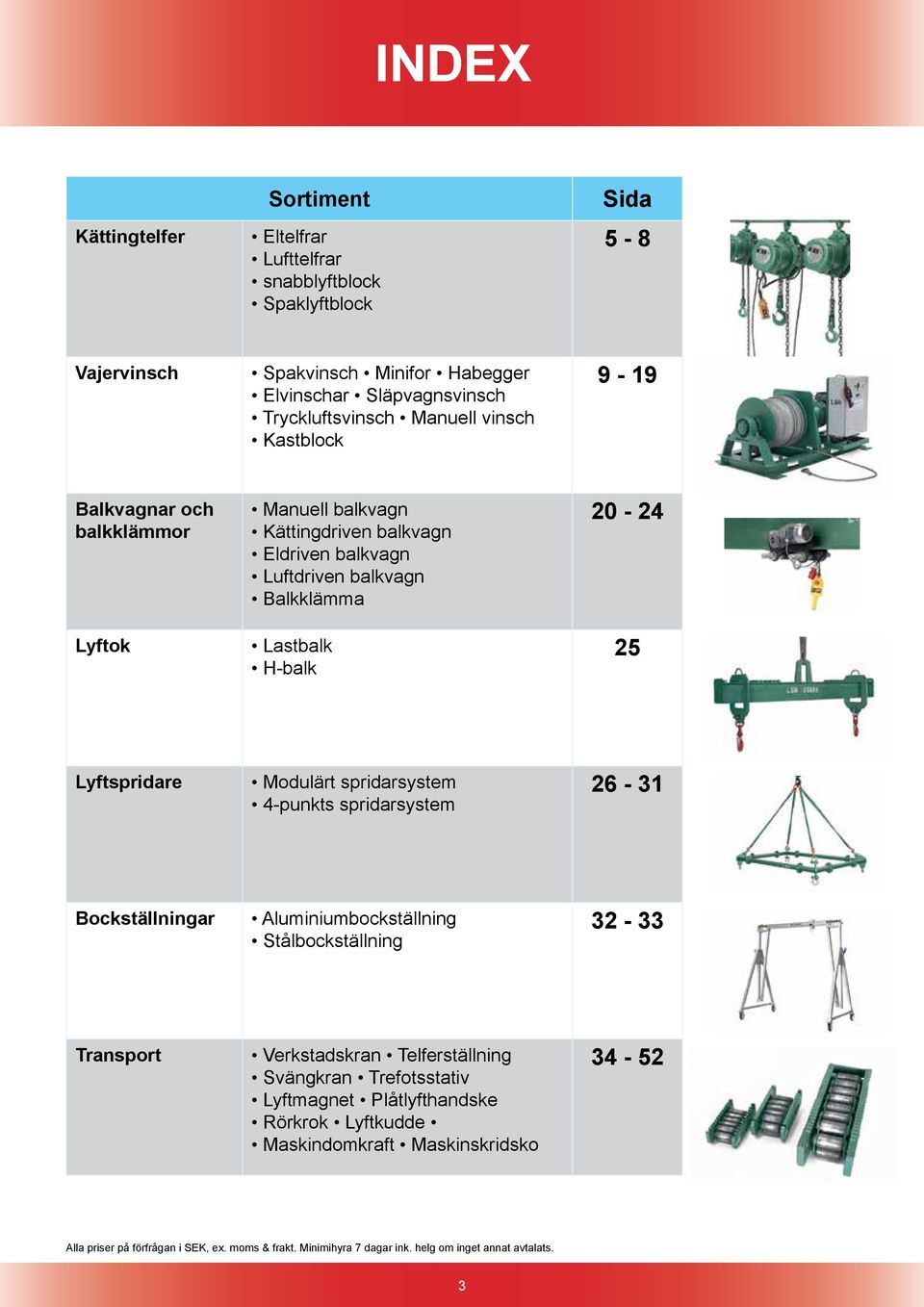

3 INDEX Kättingtelfer Sortiment Eltelfrar Lufttelfrar snabblyftblock Spaklyftblock Sida 5-8 Vajervinsch Spakvinsch Minifor Habegger Elvinschar Släpvagnsvinsch Tryckluftsvinsch Manuell vinsch Kastblock 9-19 Balkvagnar och balkklämmor Lyftok Manuell balkvagn Kättingdriven balkvagn Eldriven balkvagn Luftdriven balkvagn Balkklämma Lastbalk H-balk Lyftspridare Modulärt spridarsystem 4-punkts spridarsystem Bockställningar Aluminiumbockställning Stålbockställning Transport Verkstadskran Telferställning Svängkran Trefotsstativ Lyftmagnet Plåtlyfthandske Rörkrok Lyftkudde Maskindomkraft Maskinskridsko Alla priser på förfrågan i SEK, ex. moms & frakt. Minimihyra 7 dagar ink. helg om inget annat avtalats. 3

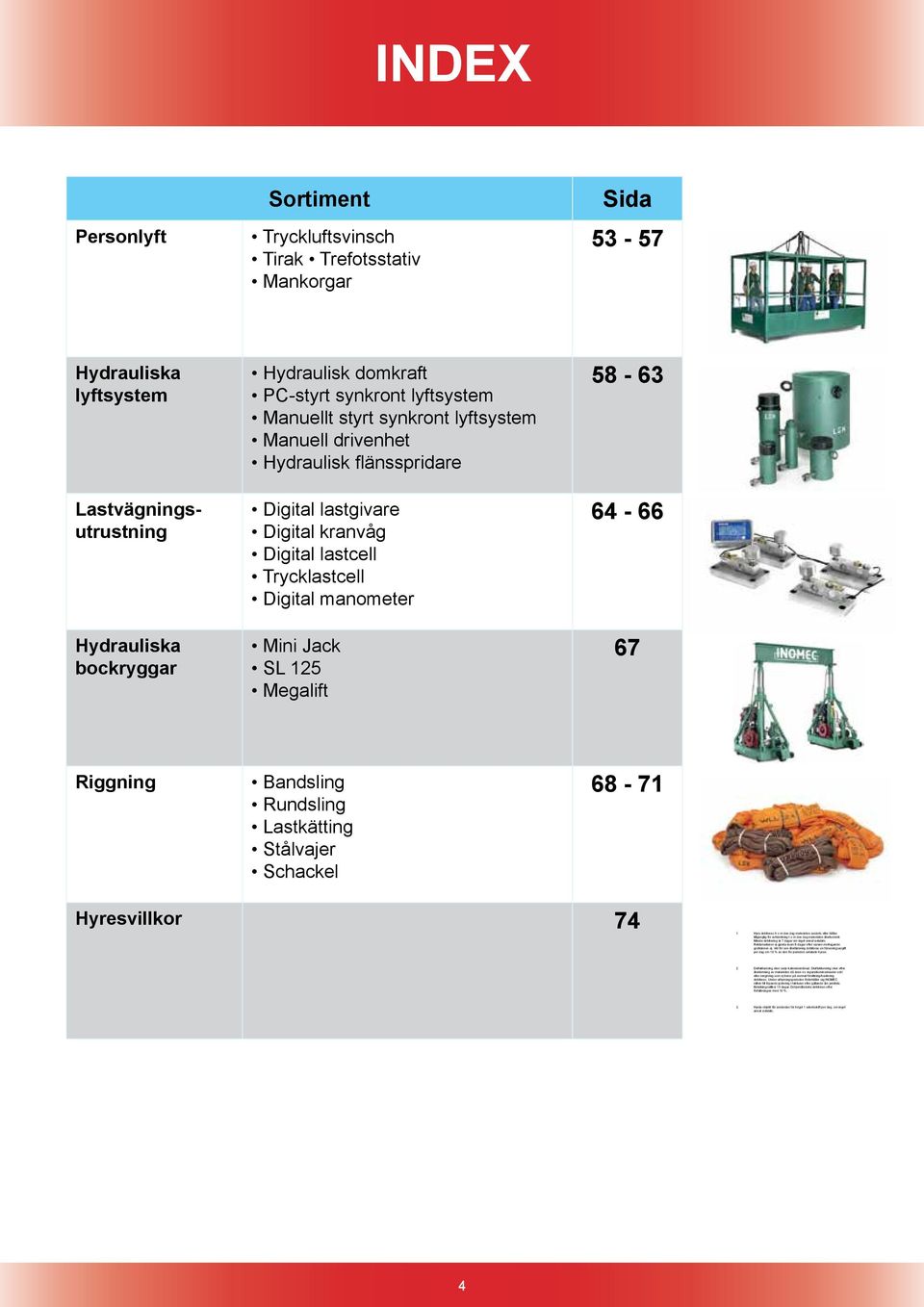

4 INDEX Personlyft Sortiment Tryckluftsvinsch Tirak Trefotsstativ Mankorgar Sida Hydrauliska lyftsystem Hydraulisk domkraft PC-styrt synkront lyftsystem Manuellt styrt synkront lyftsystem Manuell drivenhet Hydraulisk flänsspridare Lastvägningsutrustning Digital lastgivare Digital kranvåg Digital lastcell Trycklastcell Digital manometer Hydrauliska bockryggar Mini Jack SL 125 Megalift 67 Riggning Bandsling Rundsling Lastkätting Stålvajer Schackel Hyresvillkor Hyra debiteras fr o m den dag materielen avsänts eller hålles tillgänglig för avhämtning t o m den dag materielen återkommit. Minsta debitering är 7 dagar om inget annat avtalats. Reklamationer ej gjorda inom 8 dagar efter varans mottagande godkännes ej. Vid för sen återlämning debiteras en förseningsavgift per dag om 10 % av den för perioden avtalade hyran. 2. Delfakturering sker varje kalendermånad. Slutfakturering sker efter återlämning av materielen då även ev. reparationskostnader och/ eller rengöring som ej beror på normal förslitning/hantering debiteras. Under uthyrningsperioden förbehåller sig INOMEC rätten till löpande justering i fakturan efter gällande års prislista. Betalningsvillkor 15 dagar. Dröjsmålsränta debiteras efter förfallodagen med 10 %. 3. Hyrda objekt får användas för högst 1 arbetsskift per dag, om inget annat avtalats. 4

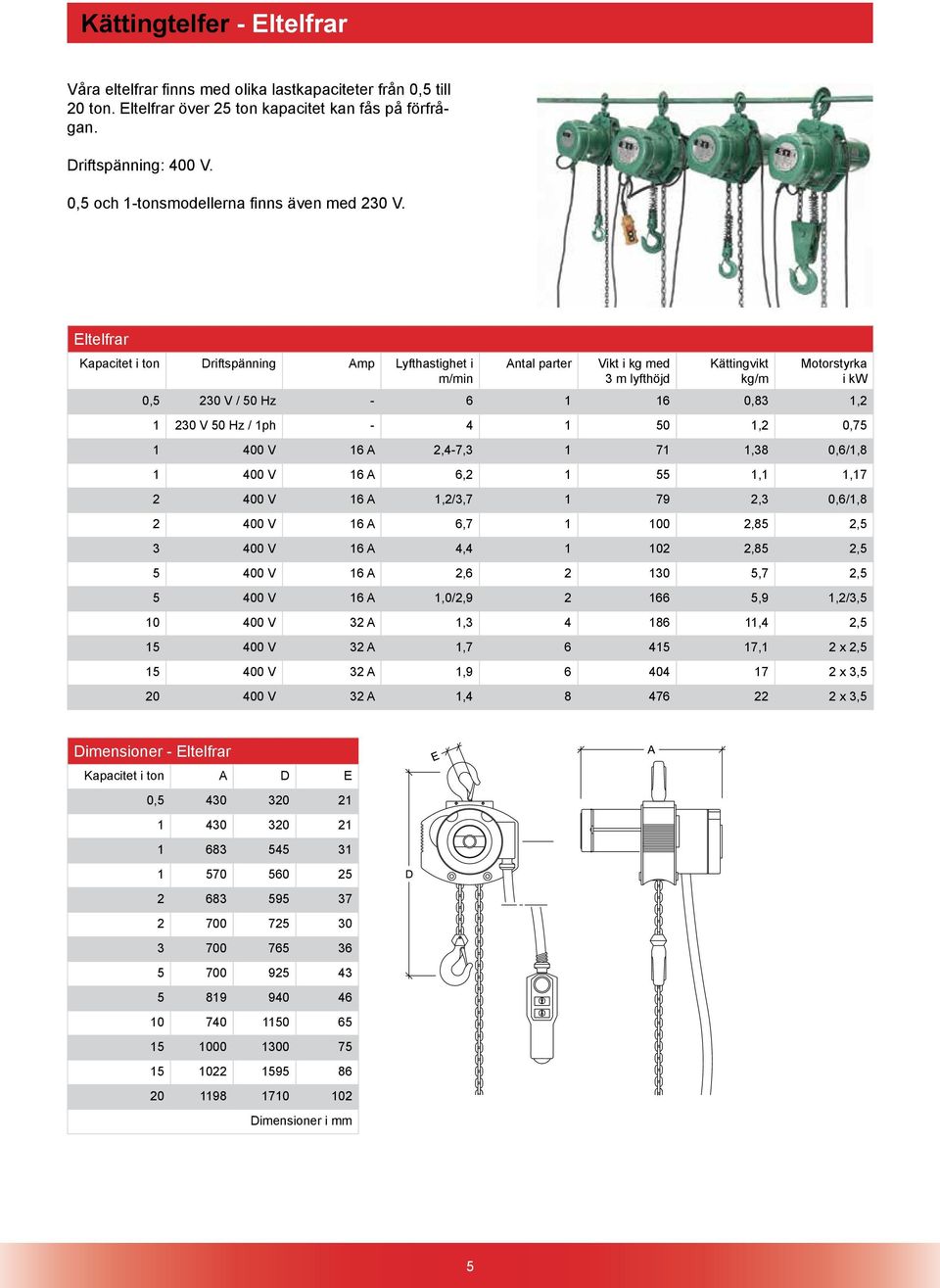

5 Kättingtelfer - Eltelfrar Våra eltelfrar finns med olika lastkapaciteter från 0,5 till 20 ton. Eltelfrar över 25 ton kapacitet kan fås på förfrågan. Driftspänning: 400 V. 0,5 och 1-tonsmodellerna finns även med 230 V. Eltelfrar Kapacitet i ton Driftspänning Amp Lyfthastighet i m/min Antal parter Vikt i kg med 3 m lyfthöjd Kättingvikt kg/m Motorstyrka i kw 0,5 230 V / 50 Hz ,83 1, V 50 Hz / 1ph ,2 0, V 16 A 2,4-7, ,38 0,6/1, V 16 A 6, ,1 1, V 16 A 1,2/3, ,3 0,6/1, V 16 A 6, ,85 2, V 16 A 4, ,85 2, V 16 A 2, ,7 2, V 16 A 1,0/2, ,9 1,2/3, V 32 A 1, ,4 2, V 32 A 1, ,1 2 x 2, V 32 A 1, x 3, V 32 A 1, x 3,5 Dimensioner - Eltelfrar Kapacitet i ton A D E 0,

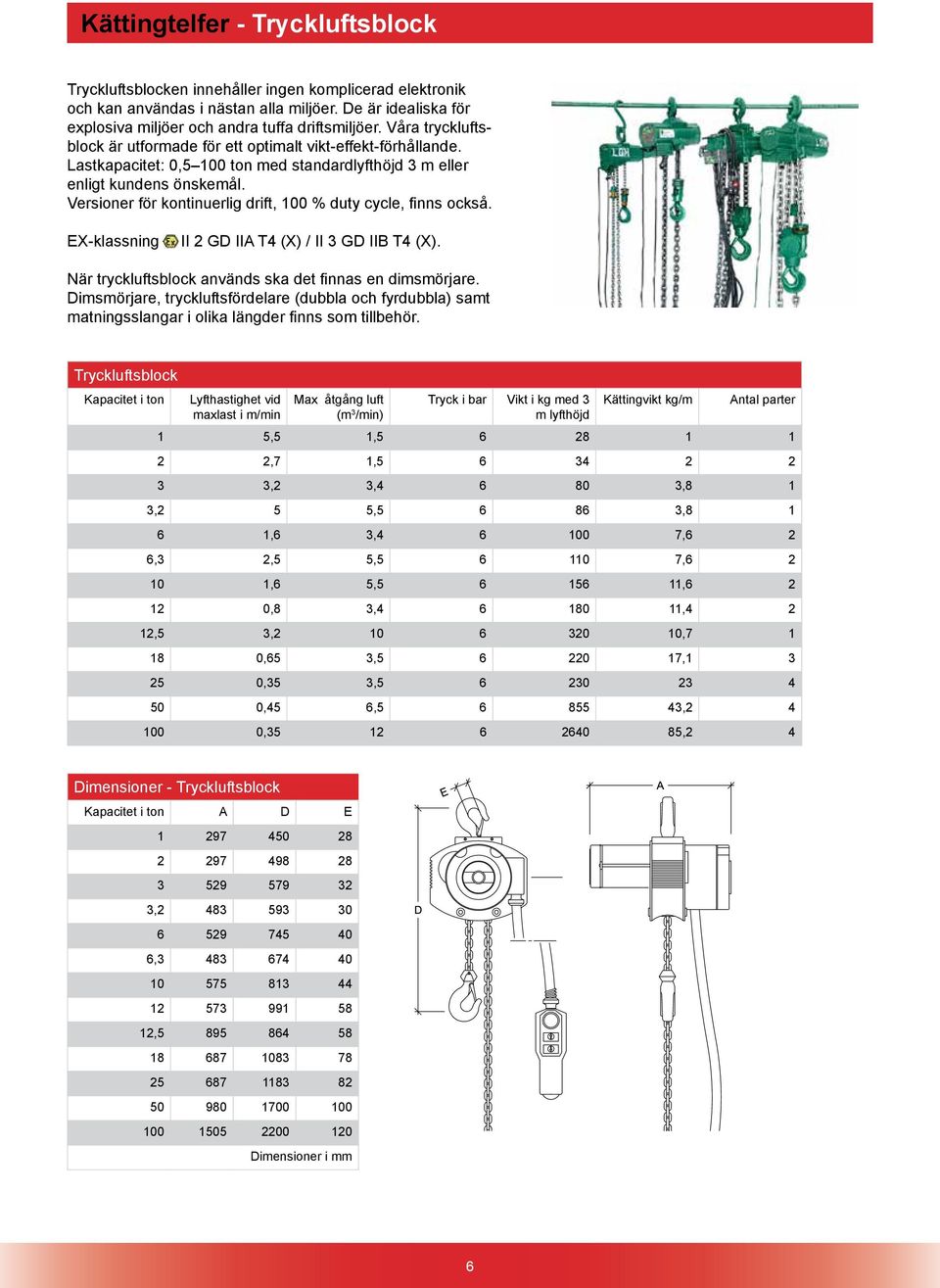

6 Kättingtelfer - Tryckluftsblock Tryckluftsblocken innehåller ingen komplicerad elektronik och kan användas i nästan alla miljöer. De är idealiska för explosiva miljöer och andra tuffa driftsmiljöer. Våra tryckluftsblock är utformade för ett optimalt vikt-effekt-förhållande. Lastkapacitet: 0,5 100 ton med standardlyfthöjd 3 m eller enligt kundens önskemål. Versioner för kontinuerlig drift, 100 % duty cycle, finns också. EX-klassning II 2 GD IIA T4 (X) / II 3 GD IIB T4 (X). När tryckluftsblock används ska det finnas en dimsmörjare. Dimsmörjare, tryckluftsfördelare (dubbla och fyrdubbla) samt matningsslangar i olika längder finns som tillbehör. Tryckluftsblock Kapacitet i ton Lyfthastighet vid maxlast i m/min Max åtgång luft (m 3 /min) Tryck i bar Vikt i kg med 3 m lyfthöjd Kättingvikt kg/m Antal parter 1 5,5 1, ,7 1, ,2 3, ,8 1 3,2 5 5, , ,6 3, ,6 2 6,3 2,5 5, , ,6 5, , ,8 3, ,4 2 12,5 3, , ,65 3, , ,35 3, ,45 6, , , ,2 4 Dimensioner - Tryckluftsblock Kapacitet i ton A D E , , ,

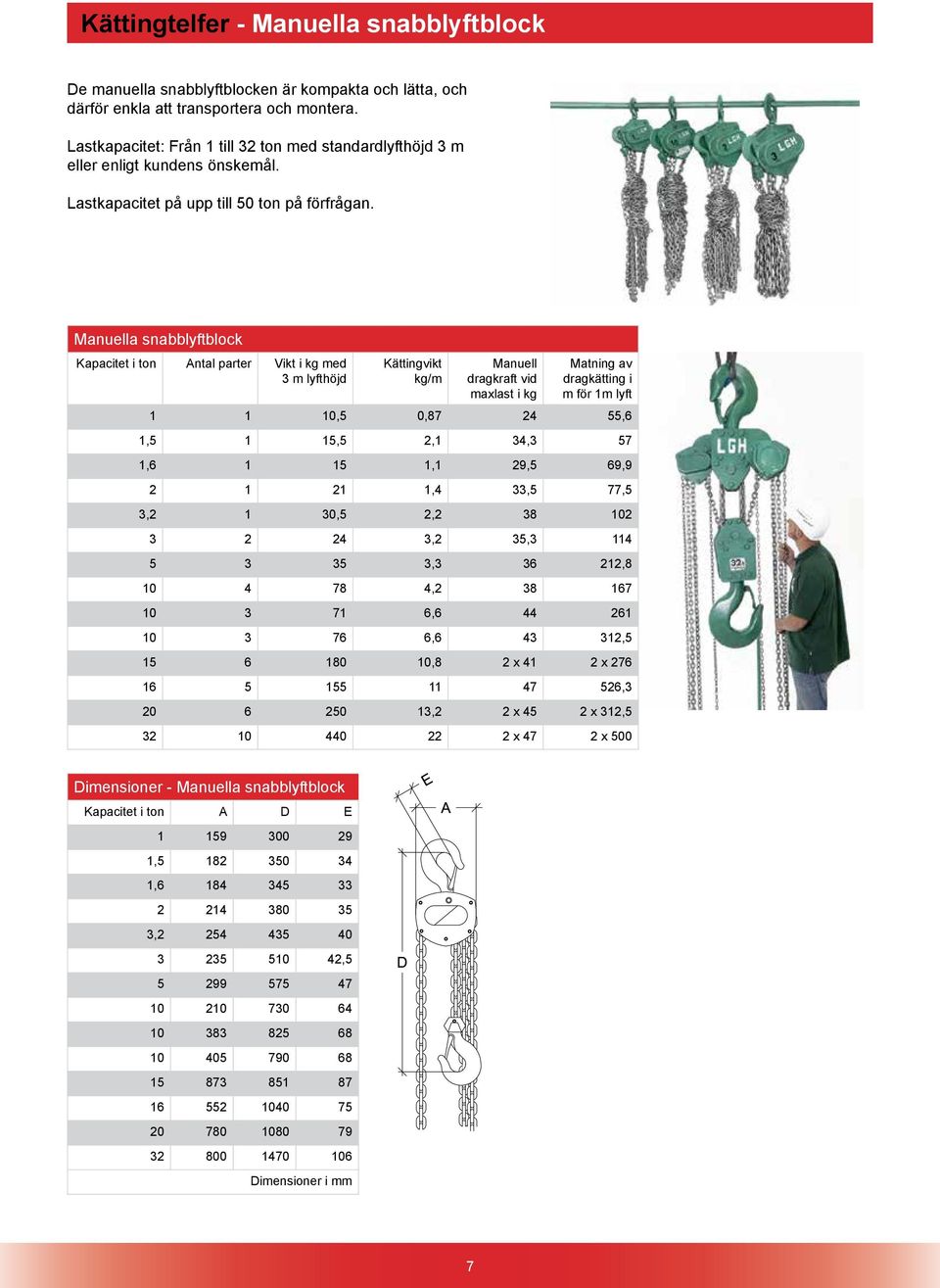

7 Kättingtelfer - Manuella snabblyftblock De manuella snabblyftblocken är kompakta och lätta, och därför enkla att transportera och montera. Lastkapacitet: Från 1 till 32 ton med standardlyfthöjd 3 m eller enligt kundens önskemål. Lastkapacitet på upp till 50 ton på förfrågan. Manuella snabblyftblock Kapacitet i ton Antal parter Vikt i kg med 3 m lyfthöjd Kättingvikt kg/m Manuell dragkraft vid maxlast i kg Matning av dragkätting i m för 1m lyft ,5 0, ,6 1,5 1 15,5 2,1 34,3 57 1, ,1 29,5 69, ,4 33,5 77,5 3,2 1 30,5 2, ,2 35, , , , , , , ,8 2 x 41 2 x , ,2 2 x 45 2 x 312, x 47 2 x 500 Dimensioner - Manuella snabblyftblock Kapacitet i ton A D E , , , ,

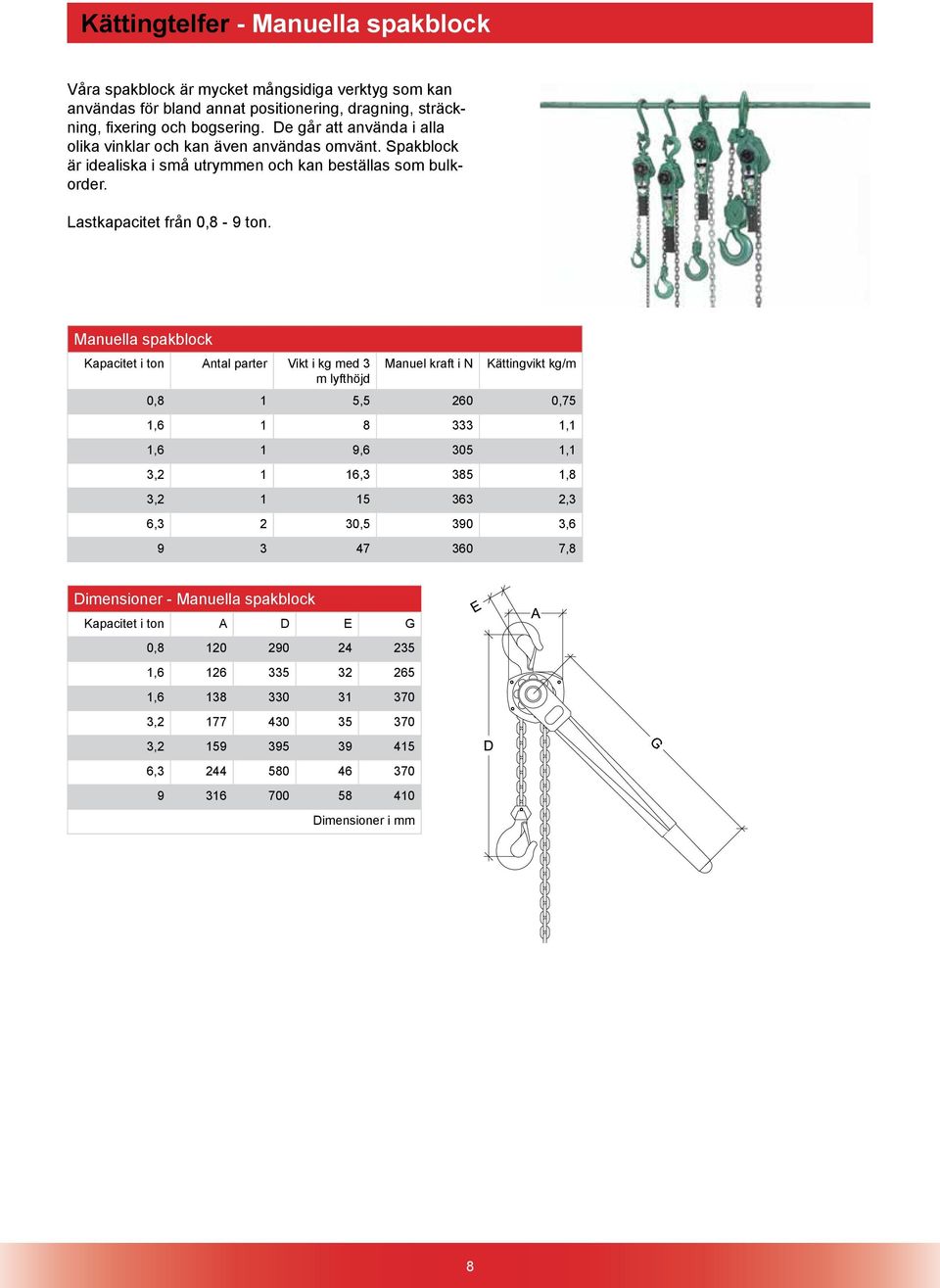

8 Kättingtelfer - Manuella spakblock Våra spakblock är mycket mångsidiga verktyg som kan användas för bland annat positionering, dragning, sträckning, fixering och bogsering. De går att använda i alla olika vinklar och kan även användas omvänt. Spakblock är idealiska i små utrymmen och kan beställas som bulkorder. Lastkapacitet från 0,8-9 ton. Manuella spakblock Kapacitet i ton Antal parter Vikt i kg med 3 m lyfthöjd Manuel kraft i N Kättingvikt kg/m 0,8 1 5, ,75 1, ,1 1,6 1 9, ,1 3,2 1 16, ,8 3, ,3 6,3 2 30, , ,8 Dimensioner - Manuella spakblock Kapacitet i ton A D E G 0, , , , , ,

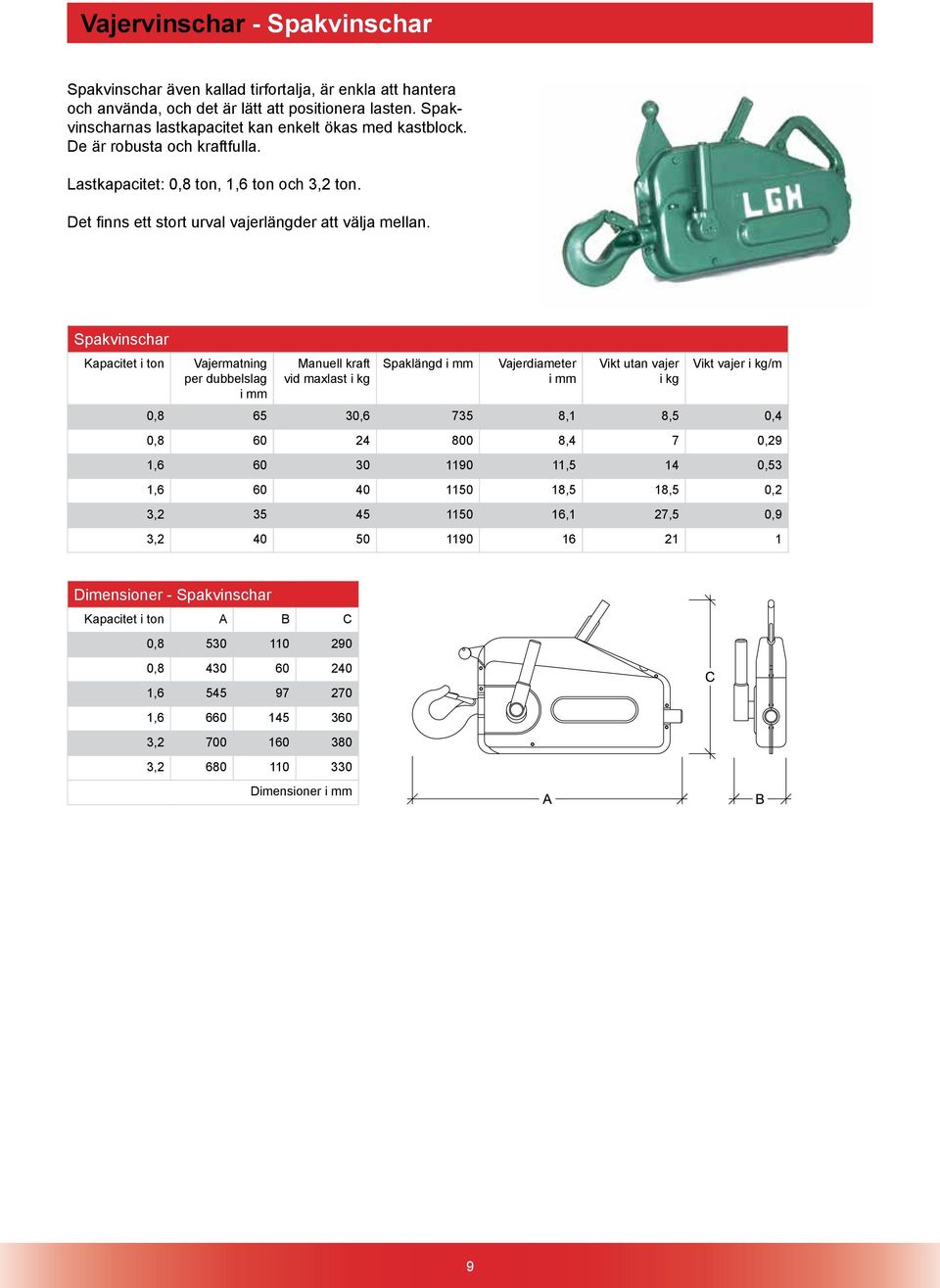

9 Vajervinschar - Spakvinschar Spakvinschar även kallad tirfortalja, är enkla att hantera och använda, och det är lätt att positionera lasten. Spakvinscharnas lastkapacitet kan enkelt ökas med kastblock. De är robusta och kraftfulla. Lastkapacitet: 0,8 ton, 1,6 ton och 3,2 ton. Det finns ett stort urval vajerlängder att välja mellan. Spakvinschar Kapacitet i ton Vajermatning per dubbelslag i mm Manuell kraft vid maxlast i kg Spaklängd i mm Vajerdiameter i mm Vikt utan vajer i kg Vikt vajer i kg/m 0, , ,1 8,5 0,4 0, ,4 7 0,29 1, ,5 14 0,53 1, ,5 18,5 0,2 3, ,1 27,5 0,9 3, Dimensioner - Spakvinschar Kapacitet i ton A B C 0, , , , , ,

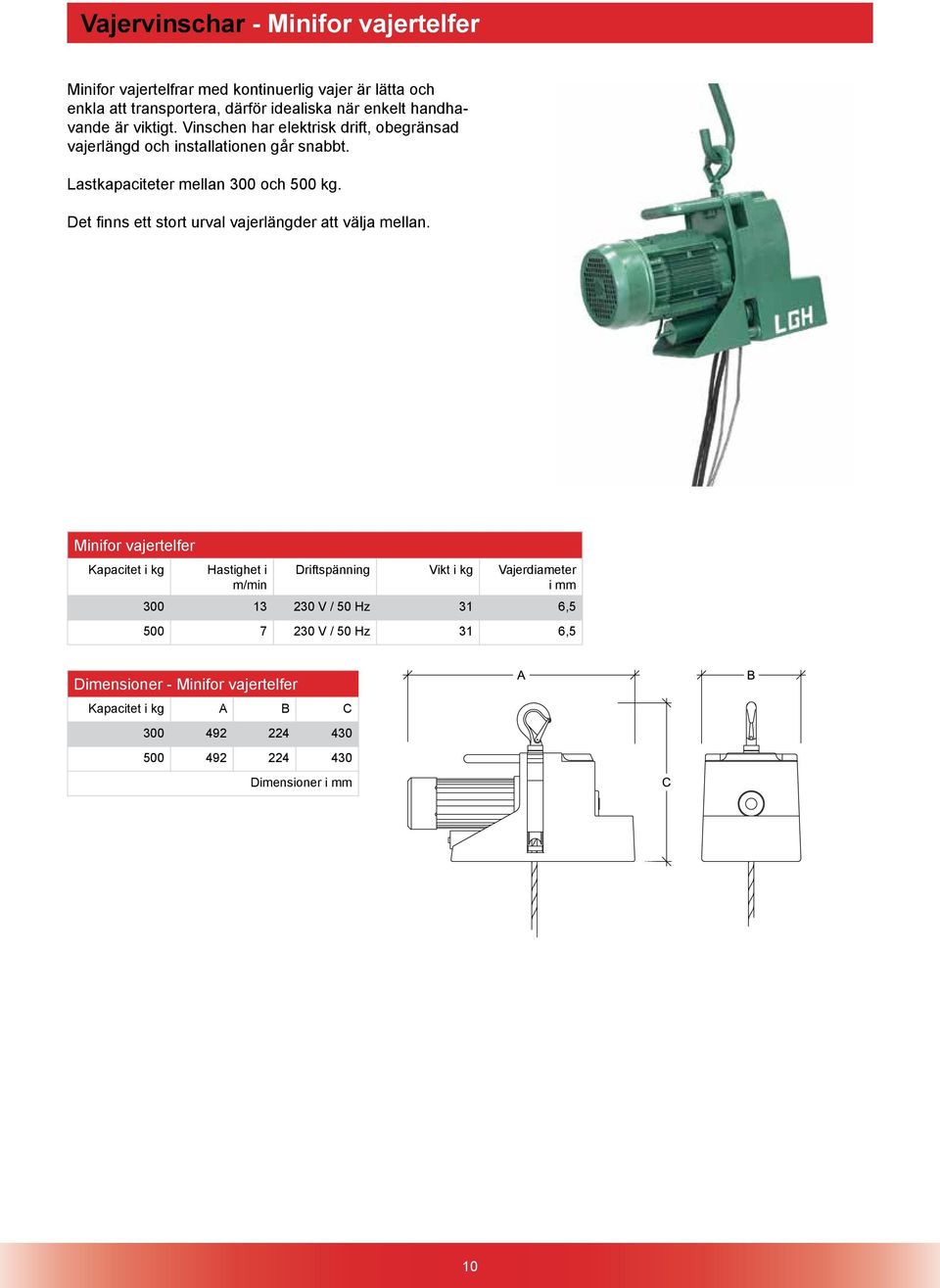

10 Vajervinschar - Minifor vajertelfer Minifor vajertelfrar med kontinuerlig vajer är lätta och enkla att transportera, därför idealiska när enkelt handhavande är viktigt. Vinschen har elektrisk drift, obegränsad vajerlängd och installationen går snabbt. Lastkapaciteter mellan 300 och 500 kg. Det finns ett stort urval vajerlängder att välja mellan. Minifor vajertelfer Kapacitet i kg Hastighet i m/min Driftspänning Vikt i kg Vajerdiameter i mm V / 50 Hz 31 6, V / 50 Hz 31 6,5 Dimensioner - Minifor vajertelfer Kapacitet i kg A B C

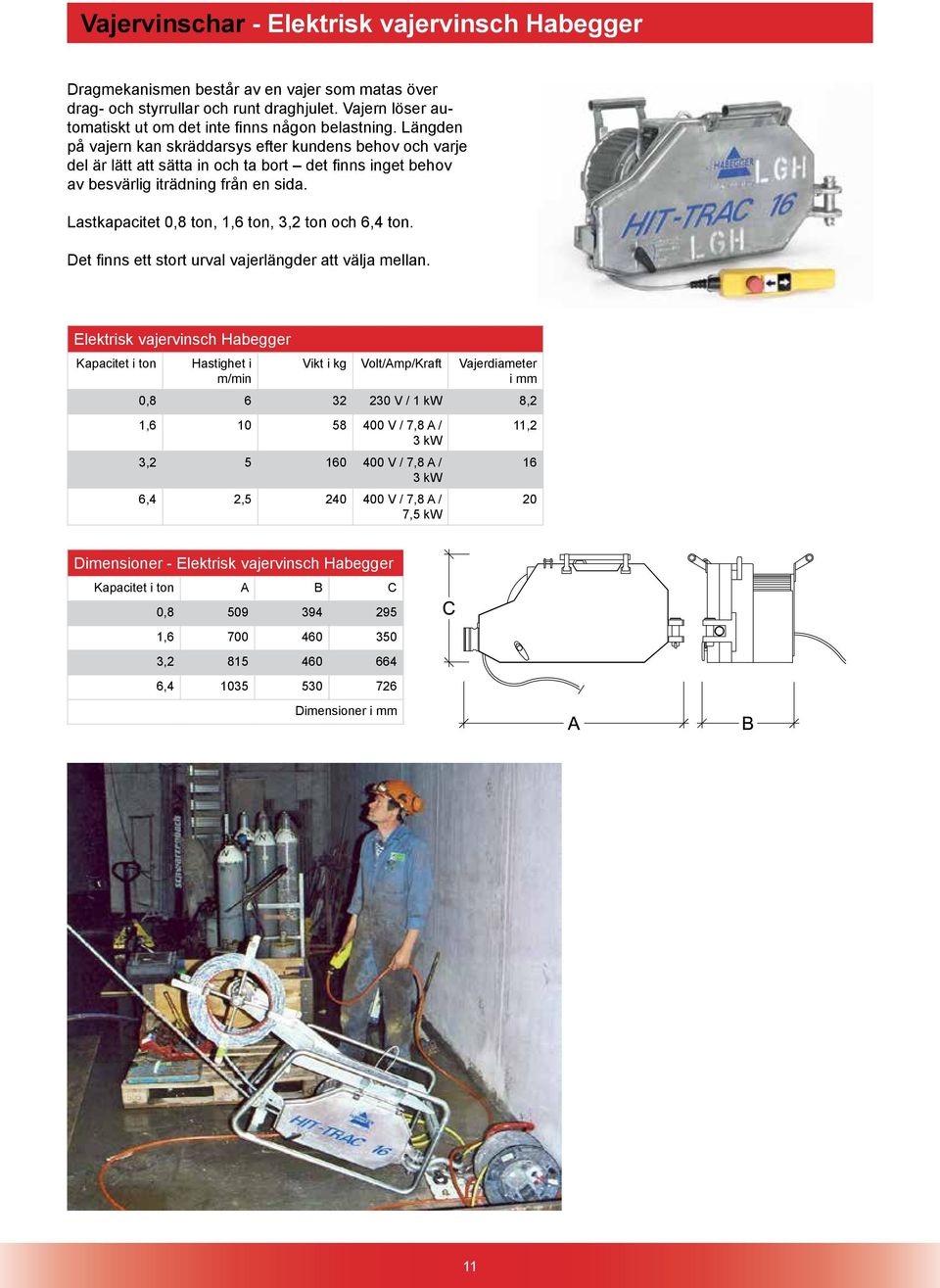

11 Vajervinschar - Elektrisk vajervinsch Habegger Dragmekanismen består av en vajer som matas över drag- och styrrullar och runt draghjulet. Vajern löser automatiskt ut om det inte finns någon belastning. Längden på vajern kan skräddarsys efter kundens behov och varje del är lätt att sätta in och ta bort det finns inget behov av besvärlig iträdning från en sida. Lastkapacitet 0,8 ton, 1,6 ton, 3,2 ton och 6,4 ton. Det finns ett stort urval vajerlängder att välja mellan. Elektrisk vajervinsch Habegger Kapacitet i ton Hastighet i m/min Vikt i kg Volt/Amp/Kraft Vajerdiameter i mm 0, V / 1 kw 8,2 1, V / 7,8 A / 3 kw 3, V / 7,8 A / 3 kw 6,4 2, V / 7,8 A / 7,5 kw 11, Dimensioner - Elektrisk vajervinsch Habegger Kapacitet i ton A B C 0, , , ,

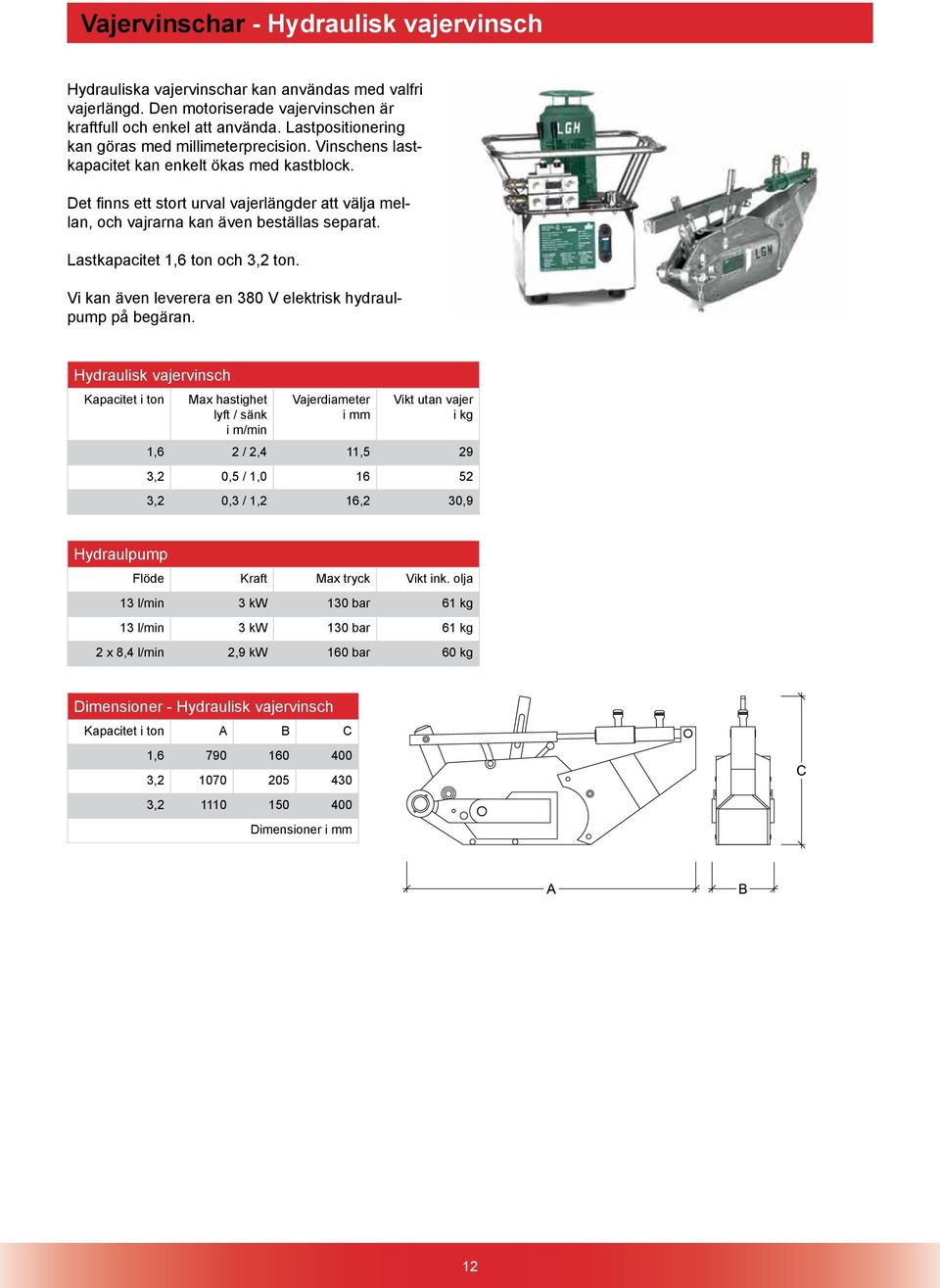

12 Vajervinschar - Hydraulisk vajervinsch Hydrauliska vajervinschar kan användas med valfri vajerlängd. Den motoriserade vajervinschen är kraftfull och enkel att använda. Lastpositionering kan göras med millimeterprecision. Vinschens lastkapacitet kan enkelt ökas med kastblock. Det finns ett stort urval vajerlängder att välja mellan, och vajrarna kan även beställas separat. Lastkapacitet 1,6 ton och 3,2 ton. Vi kan även leverera en 380 V elektrisk hydraulpump på begäran. Hydraulisk vajervinsch Kapacitet i ton Max hastighet lyft / sänk i m/min Vajerdiameter i mm Vikt utan vajer i kg 1,6 2 / 2,4 11,5 29 3,2 0,5 / 1, ,2 0,3 / 1,2 16,2 30,9 Hydraulpump Flöde Kraft Max tryck Vikt ink. olja 13 l/min 3 kw 130 bar 61 kg 13 l/min 3 kw 130 bar 61 kg 2 x 8,4 l/min 2,9 kw 160 bar 60 kg Dimensioner - Hydraulisk vajervinsch Kapacitet i ton A B C 1, , ,

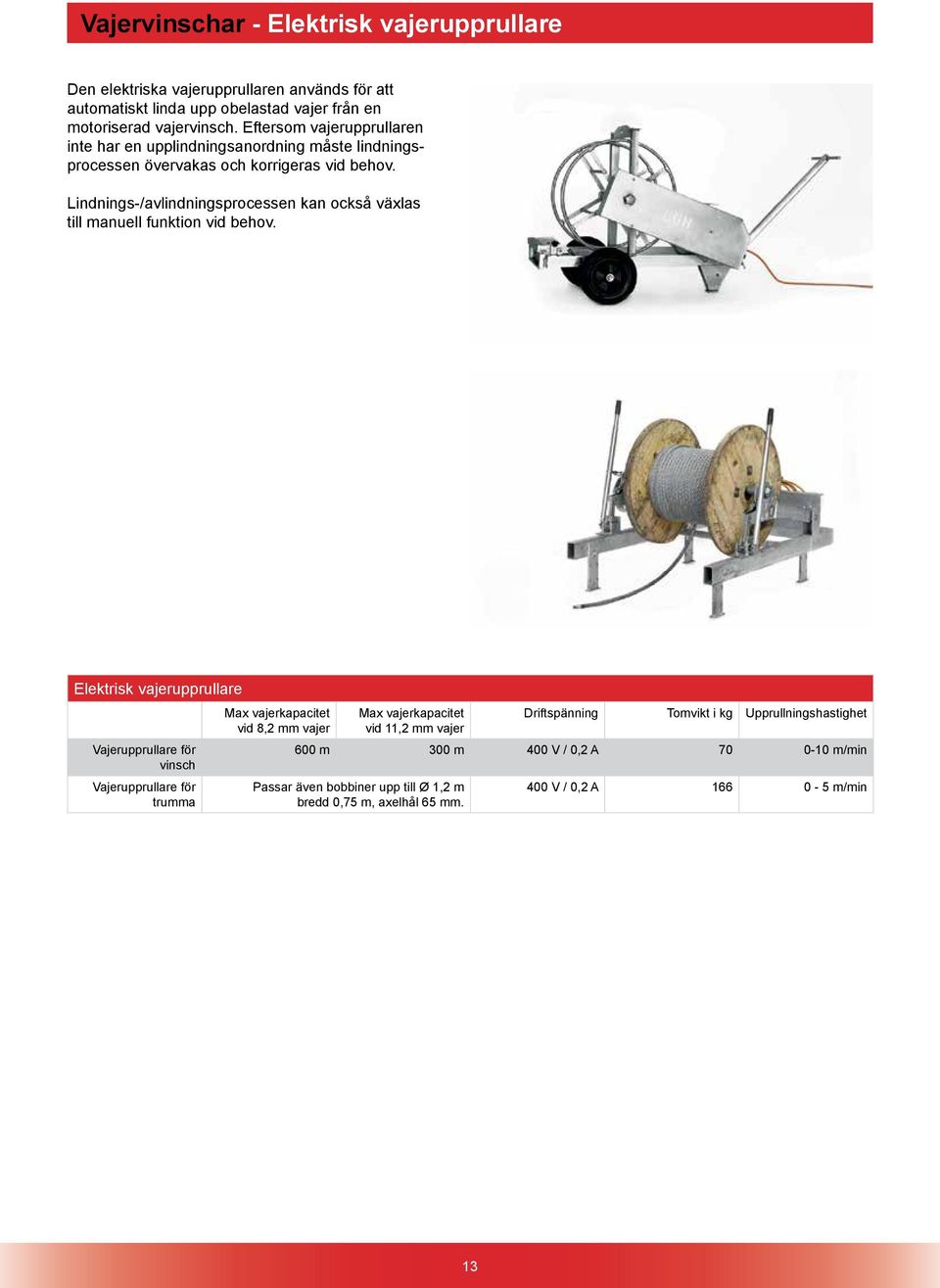

13 Vajervinschar - Elektrisk vajerupprullare Den elektriska vajerupprullaren används för att automatiskt linda upp obelastad vajer från en motoriserad vajervinsch. Eftersom vajerupprullaren inte har en upplindningsanordning måste lindningsprocessen övervakas och korrigeras vid behov. Lindnings-/avlindningsprocessen kan också växlas till manuell funktion vid behov. Elektrisk vajerupprullare Vajerupprullare för vinsch Vajerupprullare för trumma Max vajerkapacitet vid 8,2 mm vajer Max vajerkapacitet vid 11,2 mm vajer Driftspänning Tomvikt i kg Upprullningshastighet 600 m 300 m 400 V / 0,2 A m/min Passar även bobbiner upp till Ø 1,2 m bredd 0,75 m, axelhål 65 mm. 400 V / 0,2 A m/min 13

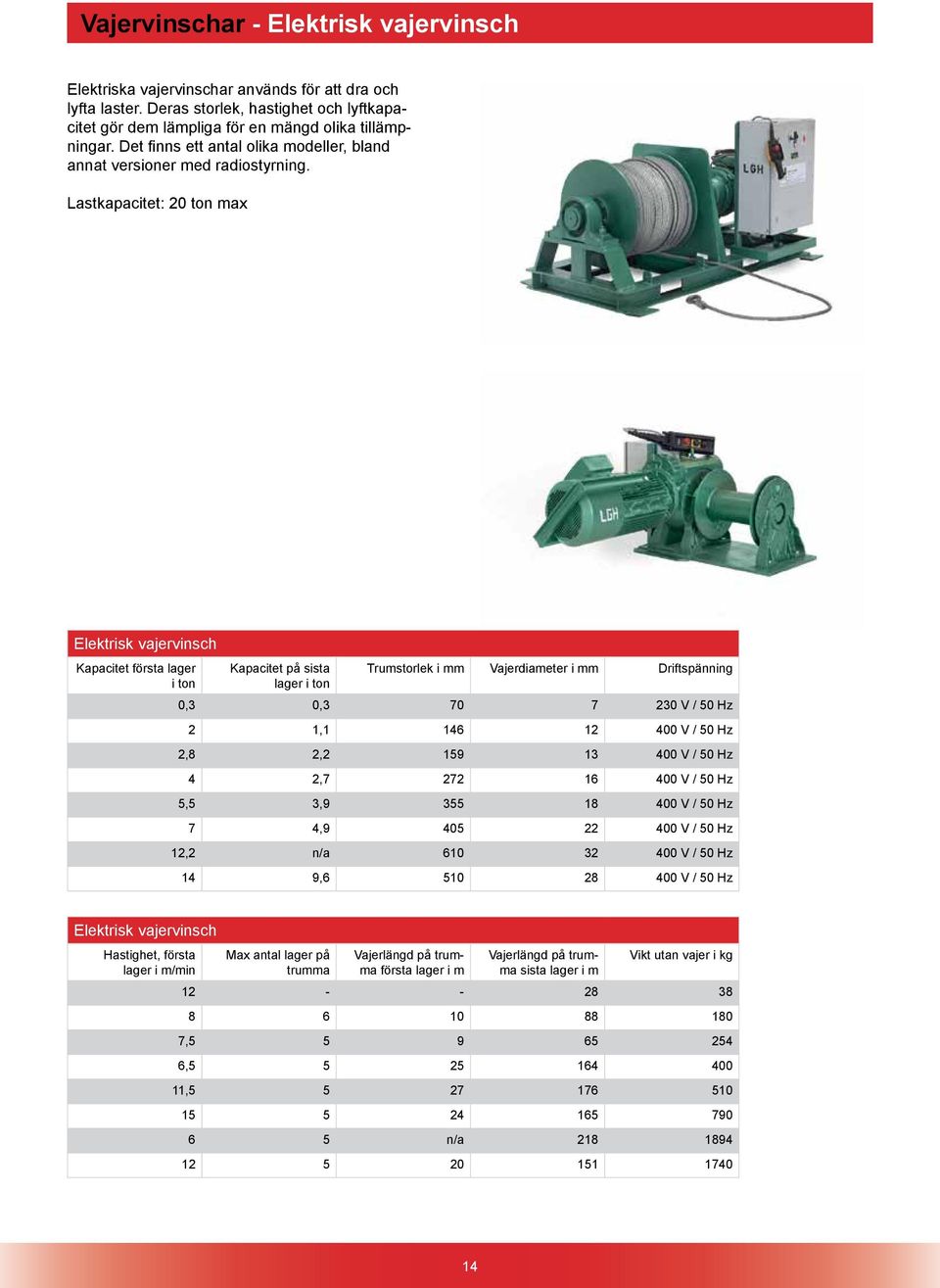

14 Vajervinschar - Elektrisk vajervinsch Elektriska vajervinschar används för att dra och lyfta laster. Deras storlek, hastighet och lyftkapacitet gör dem lämpliga för en mängd olika tillämpningar. Det finns ett antal olika modeller, bland annat versioner med radiostyrning. Lastkapacitet: 20 ton max Elektrisk vajervinsch Kapacitet första lager Kapacitet på sista Trumstorlek i mm Vajerdiameter i mm Driftspänning i ton lager i ton 0,3 0, V / 50 Hz 2 1, V / 50 Hz 2,8 2, V / 50 Hz 4 2, V / 50 Hz 5,5 3, V / 50 Hz 7 4, V / 50 Hz 12,2 n/a V / 50 Hz 14 9, V / 50 Hz Elektrisk vajervinsch Hastighet, första Max antal lager på Vajerlängd på trumma Vajerlängd på trum- Vikt utan vajer i kg lager i m/min trumma första lager i m ma sista lager i m , , , n/a

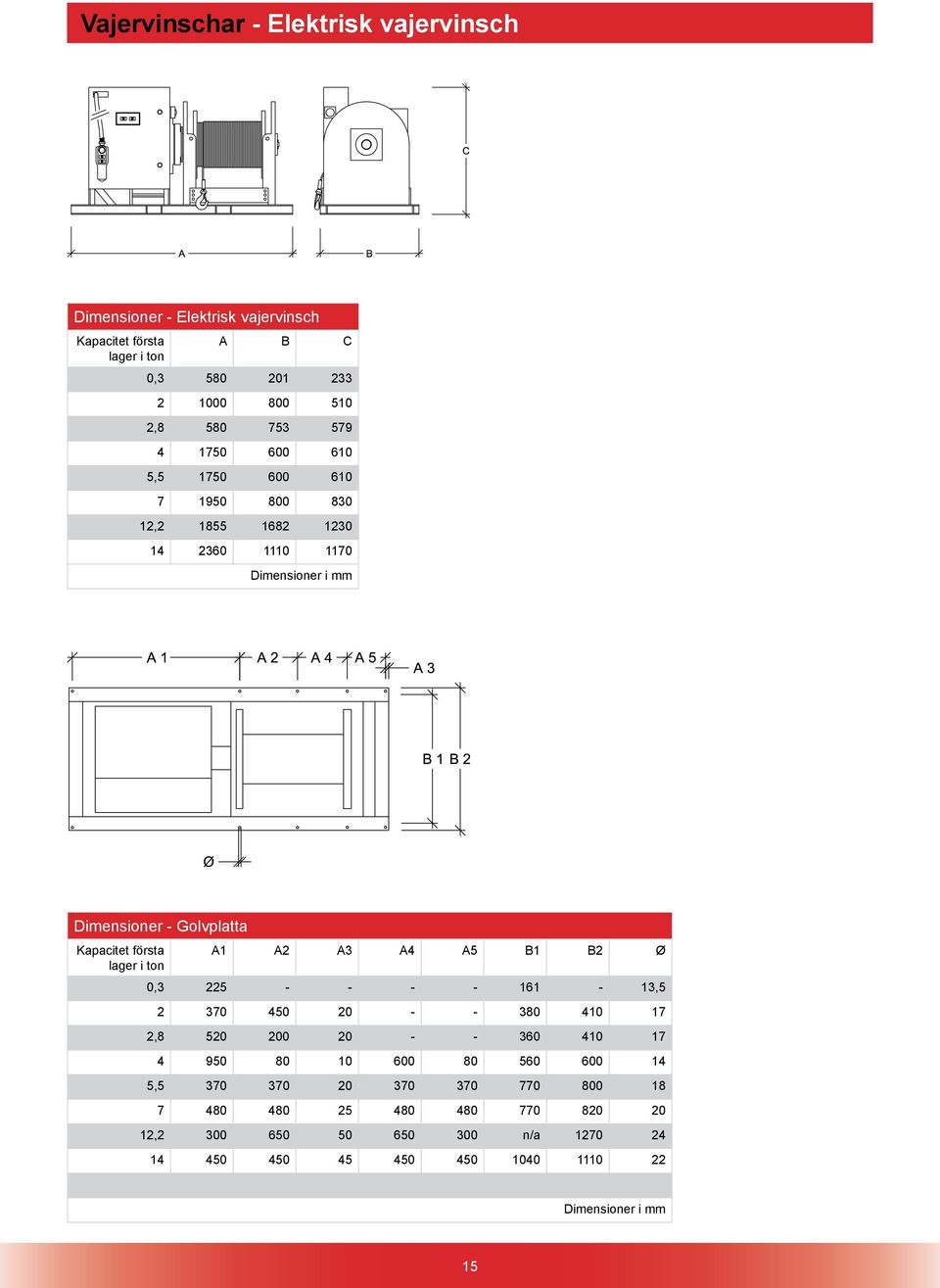

15 Vajervinschar - Elektrisk vajervinsch Dimensioner - Elektrisk vajervinsch Kapacitet första lager i ton A B C 0, , , , Dimensioner - Golvplatta Kapacitet första lager i ton A1 A2 A3 A4 A5 B1 B2 Ø 0, , , , , n/a

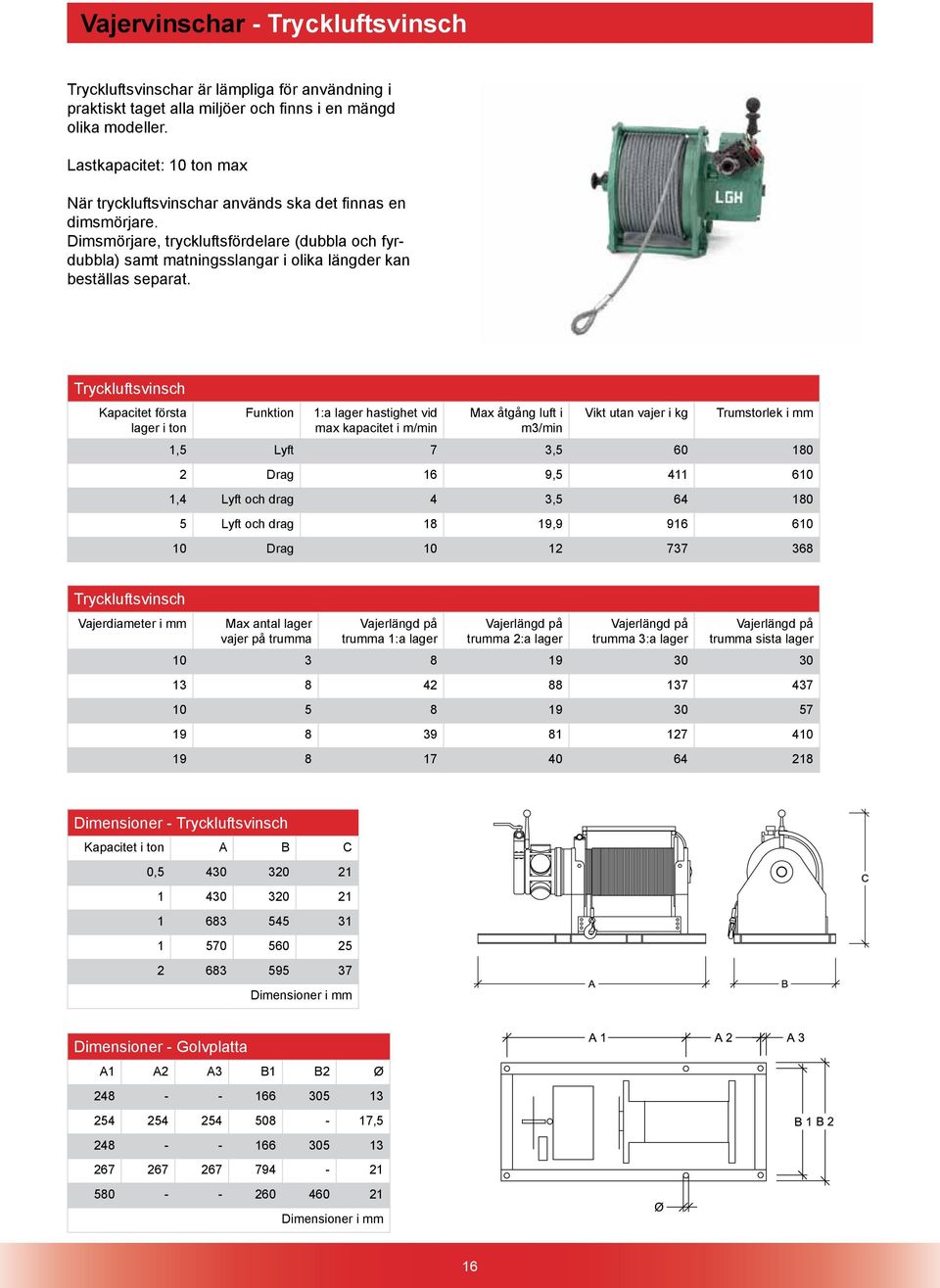

16 Vajervinschar - Tryckluftsvinsch Tryckluftsvinschar är lämpliga för användning i praktiskt taget alla miljöer och finns i en mängd olika modeller. Lastkapacitet: 10 ton max När tryckluftsvinschar används ska det finnas en dimsmörjare. Dimsmörjare, tryckluftsfördelare (dubbla och fyrdubbla) samt matningsslangar i olika längder kan beställas separat. Tryckluftsvinsch Kapacitet första lager i ton Funktion 1:a lager hastighet vid max kapacitet i m/min Max åtgång luft i m3/min Vikt utan vajer i kg Trumstorlek i mm 1,5 Lyft 7 3, Drag 16 9, ,4 Lyft och drag 4 3, Lyft och drag 18 19, Drag Tryckluftsvinsch Vajerdiameter i mm Max antal lager vajer på trumma Vajerlängd på trumma 1:a lager Vajerlängd på trumma 2:a lager Vajerlängd på trumma 3:a lager Vajerlängd på trumma sista lager Dimensioner - Tryckluftsvinsch Kapacitet i ton A B C 0, Dimensioner - Golvplatta A1 A2 A3 B1 B2 Ø ,

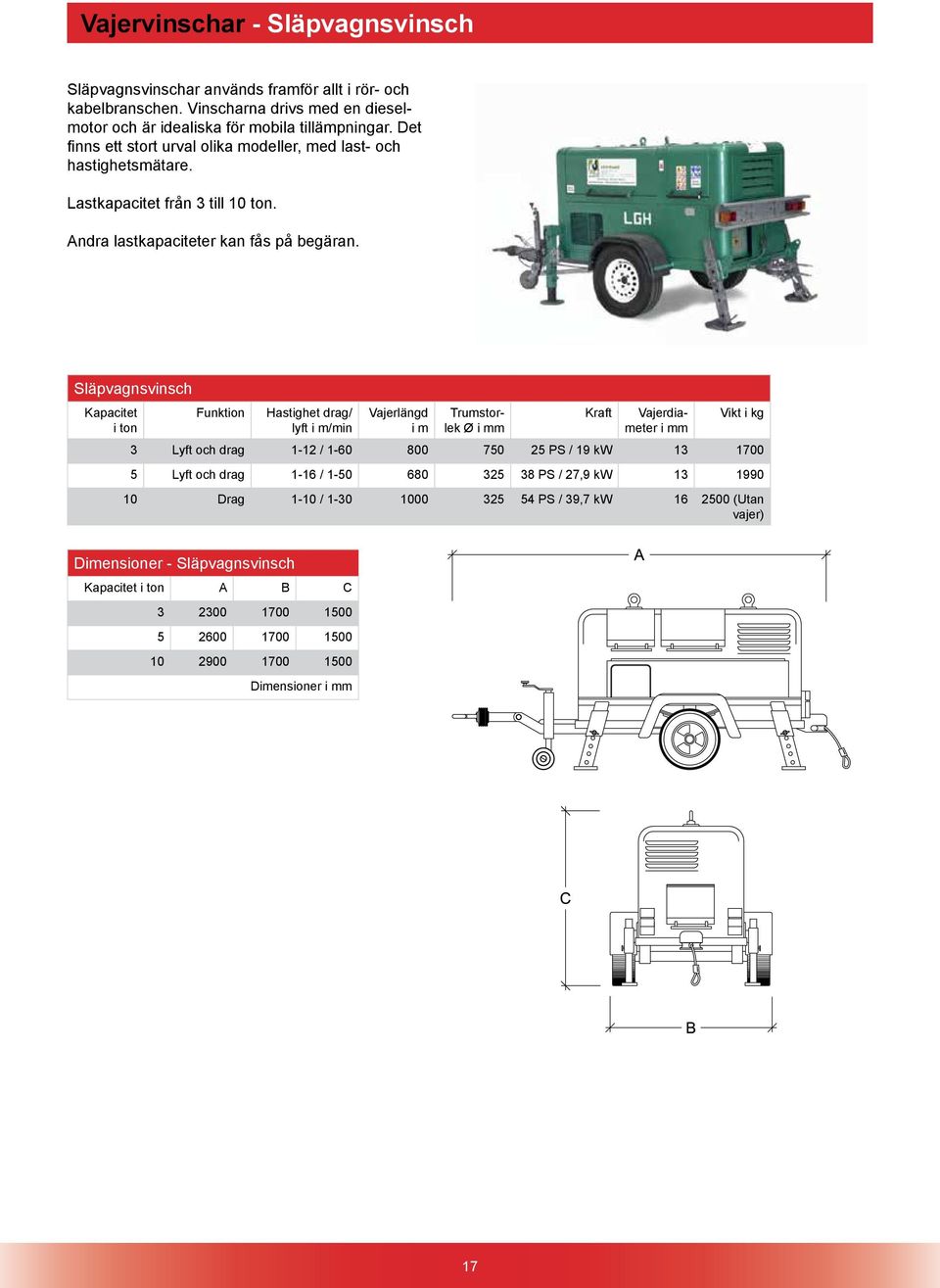

17 Vajervinschar - Släpvagnsvinsch Släpvagnsvinschar används framför allt i rör- och kabelbranschen. Vinscharna drivs med en dieselmotor och är idealiska för mobila tillämpningar. Det finns ett stort urval olika modeller, med last- och hastighetsmätare. Lastkapacitet från 3 till 10 ton. Andra lastkapaciteter kan fås på begäran. Släpvagnsvinsch Kapacitet Funktion Hastighet drag/ Vajerlängd Trumstorlek Kraft Vajerdia- Vikt i kg i ton lyft i m/min i m Ø i mm meter i mm 3 Lyft och drag 1-12 / PS / 19 kw Lyft och drag 1-16 / PS / 27,9 kw Drag 1-10 / PS / 39,7 kw (Utan vajer) Dimensioner - Släpvagnsvinsch Kapacitet i ton A B C

18 Vajervinschar - Manuell vinsch De manuella vinscharna kan monteras i valfritt läge. Det finns olika modeller. Lastkapacitet: 5 ton max Manuell vinsch Kapacitet första lager i kg Kapacitet sista lager i kg Vajerdiameter i mm Vajerlängd första lager i m Vajerlängd sista lager i m Antal lager vajer Vajer rörelse per vevtag i mm Vevkraft i dan Vikt utan vajer i kg Dimensioner - Manuell vinsch Kapacitet första A B C lager i kg ,

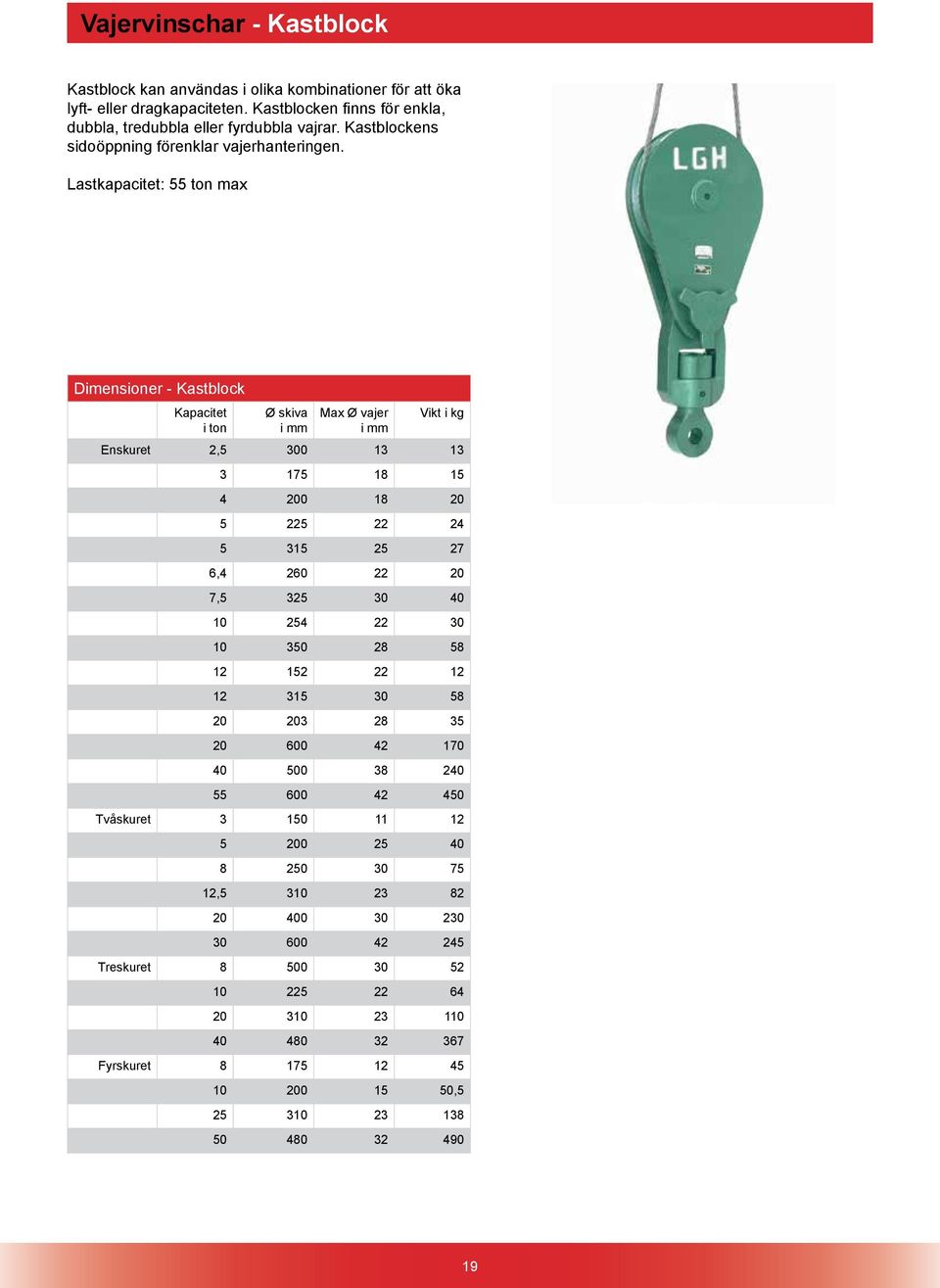

19 Vajervinschar - Kastblock Kastblock kan användas i olika kombinationer för att öka lyft- eller dragkapaciteten. Kastblocken finns för enkla, dubbla, tredubbla eller fyrdubbla vajrar. Kastblockens sidoöppning förenklar vajerhanteringen. Lastkapacitet: 55 ton max Dimensioner - Kastblock Kapacitet Ø skiva Max Ø vajer Vikt i kg i ton i mm i mm Enskuret 2, , , Tvåskuret , Treskuret Fyrskuret ,

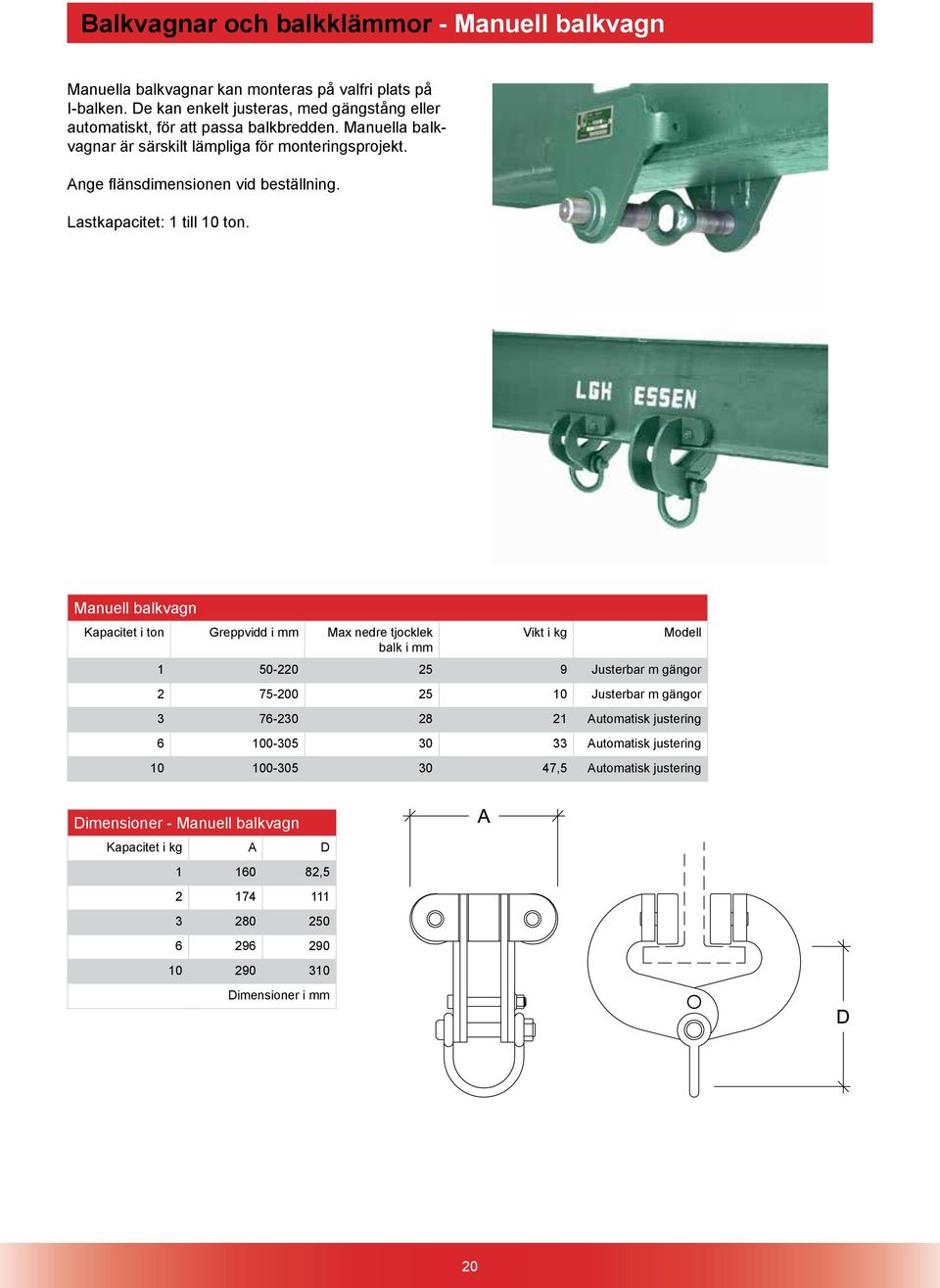

20 Balkvagnar och balkklämmor - Manuell balkvagn Manuella balkvagnar kan monteras på valfri plats på I-balken. De kan enkelt justeras, med gängstång eller automatiskt, för att passa balkbredden. Manuella balkvagnar är särskilt lämpliga för monteringsprojekt. Ange flänsdimensionen vid beställning. Lastkapacitet: 1 till 10 ton. Manuell balkvagn Kapacitet i ton Greppvidd i mm Max nedre tjocklek balk i mm Vikt i kg Modell Justerbar m gängor Justerbar m gängor Automatisk justering Automatisk justering ,5 Automatisk justering Dimensioner - Manuell balkvagn Kapacitet i kg A D ,

21 Balkvagnar och balkklämmor - Kättingdriven balkvagn De kättingdrivna balkvagnarna kan flyttas åt vänster eller höger genom att dra i den ändlösa handkättingen. Med distanser kan balkvagnarna anpassas till många olika balkstorlekar. Tack vare den kompakta designen är de kättingdrivna balkvagnarna också lämpliga för användning i trånga utrymmen. Lastkapacitet: 1 till 25 ton. Kättingdriven balkvagn Kapacitet i ton Flänsbredd Max nedre tjocklek Vikt i kg balk i mm , Dimensioner - Kättingdriven balkvagn Kapacitet i ton A D

22 Balkvagnar och balkklämmor - Eldriven balkvagn Eldrivna balkvagnar levereras med en drivenhet. Enkel montering och hantering innebär att enheterna snabbt kan tas i drift. De är särskilt lämpliga för belastningar över kg, långa avstånd och hög arbetsbelastning. Driftspänning: 400 V/50 Hz. Lastkapacitet: 3 till 10 ton. Eldriven balkvagn Kapacitet i ton Flänsbredd i mm Max nedre tjocklek Vikt i kg balk i mm Dimensioner - Eldriven balkvagn Kapacitet i ton A D

23 Balkvagnar och balkklämmor - Luftdriven balkvagn Tryckluftsdrivna balkvagnar är idealiska för svåra förhållanden. Lastkapacitet: 1 till 25 ton. Luftdriven balkvagn Kapacitet i ton Flänsbredd i mm Max nedre tjocklek Vikt i kg balk i mm Dimensioner Kapacitet i ton A D Kan bara användas tillsammans med tryckluftsblock. Dimension på förfrågan. 23

24 Balkvagnar och balkklämmor - Balkklämma Balkklämmor är lätta att använda och ett värdefullt verktyg i alla projekt. De är tillförlitliga och säkra och kan användas för att fästa valfri last på I-balken. Balkklämmorna är mycket flexibla och kan också användas som ankarpunkter för lyft- och dragtillämpningar. Lastkapacitet: 30 ton max. Balkklämma Kapacitet i ton Greppvidd i mm Vikt i kg , , , Dimensioner - Balkklämma Kapacitet i ton A B Ø

25 Lyftbalkar - Last- och H-balkar Last- och H-balkar finns i ett urval olika modeller. Båda balktyperna finns med fasta eller justerbara slingpunkter. Ytterligare versioner kan fås på begäran. Lastkapacitet: 1 till 20 ton. Tillbehör, till exempel lastkättingar eller vajer, kan ingå i leveransen om så önskas. H-balkar Kapacitet i ton Längd i mm min - max Bredd i mm min - max Vikt i kg , , , Lastbalkar Kapacitet i ton Längd i mm Vikt i kg min - max

26 Modulärt spridarsystem - Modell 12 t Med det modulära spridarsystemet kan tunga laster och ovanliga lastformer lyftas från och sänkas ner i trånga utrymmen. Med moduler kan spridarvidderna ökas/minskas i steg om 0,5 m. Spridarsystemet är enkelt att transportera. Lastkapacitet: 400 ton max Modell 12 t Kapacitet i ton vid 45 lyftvinkel Längd A i m Vikt i kg utan schackel 12 0, , , , Dimensioner Kapacitet i ton ØF ØR Dragkraft N/m

27 Modulärt spridarsystem - Modell 12 t, 34 t, 50 t Modell 24 t Kapacitet i ton vid 45 lyftvinkel Modell 34 t Kapacitet i ton vid 45 lyftvinkel Längd A i m Längd A i m Vikt i kg utan schackel , , , , , Vikt i kg utan schackel , , , , , , , Modell 50 t Kapacitet i ton vid 45 lyftvinkel Längd A i m Vikt i kg utan schackel ,5 160, ,5 237, ,5 266, ,5 295, ,5 324, ,5 401, ,5 430, ,5 459, ,5 488, ,5 565, ,5 594,

28 Modulärt spridarsystem - Modell 110 t, 110 H t Modell 110 t Kapacitet i ton vid 45 lyftvinkel Dimensioner - Modell 110 t Längd A i m Vikt i kg utan schackel , , , , , , , , , , , , , , Kapacitet i ton ØF ØR Dragkraft N/m Modell 110 H t Kapacitet i ton vid 45 lyftvinkel Längd A i m Vikt i kg utan schackel , , , , , , , , , , , , , , , , , ,

29 Modulärt spridarsystem - Modell 250 t Modell 250 t Kapacitet i ton vid 45 lyftvinkel Längd A i m Vikt i kg utan schackel , , , , , , , , , , , , , , , , , , Modell 250 t Kapacitet i ton vid 45 lyftvinkel Dimensioner - Modell 250 t Längd A i m Vikt i kg utan schackel , , , , , , , , , Kapacitet i ton ØF ØR Dragkraft N/m

30 Modulärt spridarsystem - Modell 400 t Modell 400 t Kapacitet i ton vid 45 lyftvinkel Längd A i m Vikt i kg utan schackel ,5 2295, ,5 2939, ,5 3256, ,5 3573, ,5 3890, ,5 4537, ,5 4854, ,5 5171, ,5 5488, ,5 6135, ,5 6452, ,5 6769, ,5 7086, ,5 7733, ,5 8050, ,5 8367, ,5 8684, Modell 400 t Kapacitet i ton vid 45 lyftvinkel Dimensioner - Modell 400 t Längd A i m Vikt i kg utan schackel ,5 9331, ,5 9648, ,5 9965, , , , , , , , , , , , , , , , , , , Kapacitet i ton Ø F Ø R Dragkraft N/m

31 Modulärt spridarsystem - 4-punkts spridarsystem Med det modulära 4-punkts spridarsystemet kan lasten direkt fästas i fyra punkter, i rektangulära eller kvadratiska konstruktioner. Spridarsystemet med 4 punkter ger lasten stor stabilitet vid lyft. Med moduler kan båda sidornas spännvidder ökas/ minskas i steg om 0,5 m. Lastkapacitet: 110 ton max 4-punkts spridarsystem Kapacitet i ton L1 i m L2 i m Vikt min/max storlek i kg Max kapacitet vid längd på sida Kapacitet vid full sidlängd 12 1 till 4 1 till t till 2 m 7 t vid 4 m 24 1 till 6 1 till t till 2,5 m 8 t vid 6 m 34 1 till 8 1 till t till 3 m 7 t vid 8 m 50 1 till 10 1 till t till 4 m 11 t vid 10 m till 11 1 till t till 5,5 m 48 t vid 11 m Lastkapacitet beror på L1 och L2. 31

32 Bockställningar - Aluminium / Stål Bockställningar kan resas snabbt och är lätta att transportera och hantera. Bockställningar i aluminium levereras med balkvagnar. Lastkapacitet för bockställningar av aluminium: 1 till 5 ton. Lastkapacitet för bockställningar av stål: 1 till 20 ton. Du kan behöva hjälpmedel vid resning av tunga ställningar. Kontakta oss så hjälper vi gärna till med råd. Fler storlekar kan fås på begäran. Bockställning Aluminium Kapacitet i ton Spännvidd i m Min höjd till lyftögla i mm Max höjd till lyftögla i mm Vikt i kg 1 3 & 4, ,5 3 & ,5 3 & & 4, & 4, & 4, & 4, Bockställning Stål Kapacitet i ton Spännvidd i m Min höjd till lyftögla i mm Max höjd till ök balk i mm Vikt i kg ,

33 Bockställningar - Aluminium / Stål 33

34 Transport - Verkstadskran Verkstadskranarna är mycket robusta och särskilt lämpliga för rörliga tillämpningar och låga lyfthöjder. De flesta modeller kan justeras till varierande teleskoplängder i flera steg. Lastkapacitet: 1 till 3 ton. Model 1 t Lyfthöjd min. 1980, max 2560 Längd på Kapacitet i kg Längd x Vikt i kg förlängningsarm bredd x x x Model 2 t Lyfthöjd min. 645, max 4200 Längd på Kapacitet i kg Längd x Vikt i kg förlängningsarm bredd x x x x Model 3 t Lyfthöjd min. 645, max 4200 Längd på Kapacitet i kg Längd x Vikt i kg förlängningsarm bredd x x x x x x x x x x x x x

35 Transport - Telferställning Telferställningarna för tak är konstruerade av rör vilket gör dem mycket lätta att montera. Lastkapacitet: 300 kg, 500 kg Förhållandet mellan motvikten och lasten måste vara 1:1. Motvikten ingår i leveransen av 300 kilos takläggningslyft. Telferställningen på 500 kilo kan också förses med lämpliga behållare för motvikter, på begäran. Telferställning Kapacitet i kg Vajerlängd i m Lyfthastighet i m/min Vajerdiameter i mm Total vikt Driftspänning V / 50 Hz V / 50 Hz Dimensioner - Telferställning Kapacitet i kg A A1 B C

36 Transport - Svängkran Svängkranen består av ett justerbart stöd och en sidomonterad svängbar kranarm. Lastkapacitet: 250 kg max Svängkran Kapacitet i kg Vajerlängd i m Lyfthastighet i Vajerdiameter Total vikt Driftspänning m/min i mm V / 50 Hz Dimensioner - Svängkran Kapacitet i kg A C

37 Transport - Tripod Tripoder är lämpade för att lyfta och sänka last i vertikal riktning. De är lätta att installera, enkla att transportera och justerbara i höjdled. Lastkapacitet: kg max. Andra storlekar kan fås på begäran. Tripod Kapacitet i kg Höjd uppställd i mm Bredd i mm Vikt i kg Max 130 Kg vid personlyft 37

38 Transport - Lyftmagneter Lyftmagneterna är mycket robusta och användarvänliga. Våra lyftmagneter finns som permanentmagneter eller elektromagneter. Lastkapacitet: 2 ton max Lyftmagneter Kapacitet skivmaterial i ton Min/max tjocklek skivmaterial i mm Kapacitet runt material i kg Min/max diameter runt material i mm Max längd runda material Vikt i kg Modell Permanent Permanent 1, Batteri 1, Batteri Data gäller för rena ytor och luftspalt < 0,1 mm Dimensioner - Lyftmagneter Kapacitet skivmaterial A B C i ton , ,

39 Transport - Plåtlyfthandskar Plåtlyfthandskar används främst för att flytta plåtar och stålplattor och kan även användas för att vrida plattorna 180. Det finns både horisontella och vertikala versioner. Lastkapacitet: 1 till 12 ton Plåtlyfthandske horisontell Kapacitet i ton Max greppvidd Vikt i kg i mm Dimensioner - Plåtlyfthandske horisontell Kapacitet i ton B C Plåtlyfthandske vertikal Kapacitet i ton Max greppvidd Vikt i kg i mm , , , Dimensioner - Plåtlyfthandske vertikal Kapacitet i ton B C

40 Transport - Rörkrokar Industriella rörkrokar används för att transportera rör av mycket varierande diametrar. Vi erbjuder ett urval industriella rörkrokar. Rörkrokar Kapacitet i ton Vikt i kg Antal käftar Kättinglängd i m ,6 Dimensioner - Rörkrokar Kapacitet i ton E R

41 Transport - Rörlyftklämmor Rörlyftklämmorna används för säkra lyft av rör. Klämmorna finns att få för två olika rördiametrar. Lastkapacitet: 500 kg max Dimensioner - Rörlyftklämmor Kapacitet i ton Vikt i kg R 0, ,

42 Transport - Manuell materiallyft Manuella materiallyftar är lämpliga för hantering av laster på högre höjder. Lastkapacitet: 454 kg max Manuell materiallyft Kapacitet i kg Max lyfthöjd i mm Gaffeldimensioner Vikt i kg i mm x x x Dimensioner - Manuell materiallyft Kapacitet i kg A B C

43 Transport - Lyftkuddar Den låga lyfthöjden hos våra lyftkuddar gör dem idealiska för alla typer av tillämpningar. De kan användas för kontinuerlig lyft av laster och kan användas för lyft i fyra eller sex lyftpunkter. Höjden hos en tömd luftkudde är 25 mm. Monteringshöjden för en tömd lyftkudde med en lastkapacitet på 54,4 ton och 67,7 ton är 28 mm. Lastkapacitet: 67,7 ton max. per lyftkudde. Drifttryck: 8 bar max. Lyftkuddar Kapacitet i ton Vikt i kg Luftåtgång vid 8 bar i liter 9,6 4,5 82,8 12 5,4 96,3 17,7 7,9 195,3 19,4 9,1 224, ,3 296,1 31,4 14,2 517,5 35,8 15,1 349,4 39,6 17, ,4 28,4 1117,8 67, ,1 Dimensioner - Lyftkuddar Kapacitet i ton A x B H 9,6 370 x x ,7 470 x ,4 480 x x ,4 650 x ,8 430 x ,6 780 x ,4 860 x ,7 950 x

44 Transport - Luftglidelement Våra luftglidelement är utvecklade för interna transporter av maskiner, anläggningar och produkter. Luftglidelementens flata utformning gör dem idealiska när det behövs låg golvbelastning och positionering av laster med hög precision. Beroende på belastningen kan du välja våra luftglidelement med fyra eller sex lyftpunkter. Det behövs särskilda mattor om golvet är ojämnt och/eller skadat, och därför inte lufttätt. Kan fås på begäran! Luftglidelement Kapacitet i ton Vikt i kg Luftåtgång i l/min Lyfthöjd i mm Dimensioner - Luftglidelement Kapacitet i ton A x B C H x x x

45 Transport - Kompakt hydrauldomkraft Kompakta hydrauliska domkrafter är mycket lätta, enkla att hantera och kan användas i alla lägen. Lastkapacitet: 10 ton. Kompakt hydrauldomkraft Kapacitet i ton Höjd Max lyfthöjd i mm Vikt i kg ,4 212 x 70 45

46 Transport - Hydraulisk maskindomkraft Hydrauliska maskindomkrafter kan användas i både horisontell och vertikal position och är gjorda av lätt aluminium. Den integrerade säkerhetsventilen skyddar mot överbelastning. Lasten kan lyftas med gaffeln upp till en vikt av 18 ton. Om lastvikten överstiger 20 ton, kan lasten endast lyftas via den hydrauliska domkraftens huvudplatta. Hydraulisk maskindomkraft Kapacitet i ton Höjd ovankant huvudplatta Max lyfthöjd i mm Vikt i kg Dimensioner - Hydraulisk maskindomkraft Kapacitet i ton A B C D

47 Transport - Mekanisk domkraft Mekaniska domkrafter är lämpliga för alla ändamål, till exempel för att lyfta, trycka och skjuta alla typer av laster. Lastkapacitet: 1,5 till 10 ton. Mekanisk domkraft Kapacitet i kg Lyfthöjd i mm Vikt i kg 1, , ,5 Dimensioner - Mekanisk domkraft Kapacitet i kg C D 1,

48 Transport - Utrustningscontainer Vi erbjuder ett brett utbud av utrustningscontainrar. Dessa kan skräddarsys med utrustning utifrån behov och önskemål. Utrustningscontainer Längd i mm Bredd i mm Höjd i mm Vikt i kg

49 Transport - Pallgafflar Våra pallgafflar finns att få med integrerad automatisk motviktsbalansering och justerbar gaffelbredd. Monterade på kranen kan de användas för att lyfta pallar och behållare. Redskapen finns i en mängd olika modeller. Andra lastkapaciteter kan fås på begäran. Pallgafflar Kapacitet i ton Gaffellängd i mm Gaffelbredd i mm Vikt i kg Max höjd last Total höjd i mm

50 Transport - Maskinskridsko/Tanks Våra maskinskridskor är tillverkade av stål och används främst för interna transporter av tunga laster. Finns även med vridbord som tillval. Lastkapacitet: 80 ton max Maskinskridsko/Tanks Kapacitet i ton Vikt i kg 15 7, Dimensioner - Maskinskridsko/Tanks Kapacitet i ton A B C

51 Transport - Maskinskridsko Maskinskridskorna kan användas vid interna transporter av tunga laster. Plasthjulen skyddar golvet mot skador under transporten. Det finns även versioner med vridbord vilket förenklar hanteringen. Avståndet mellan bakskridskorna kan justeras. Lastkapacitet från 3 till 40 ton. Högre lastkapaciteter kan fås på begäran. Maskinskridsko Kapacitet i ton Fast eller vridbar Diameter vridplatta i mm Yta bakre vagnar i mm Höjd i mm Dimension bakre vagn i mm Vikt i kg Längd styrarm ink. dragögla 3 Vridbar Ø Fast x x Vridbar Ø Fast x x Vridbar Ø Fast x x Vridbar Ø Fast x x Vridbar Ø N/a 30 Fast x x Vridbar Ø N/a 40 Fast x x

52 Transport - Maskinskridsko Dimensioner - Maskinskridsko Kapacitet i ton Fast eller vridbar A B B1 B2 C 3 Vridbar Fast Vridbar Fast Vridbar Fast Vridbar Fast Vridbar Fast Vridbar Fast * Avståndet mellan bakre vagnarna är justerbart mellan B1 och B2 * 52

53 Persontransport - Tryckluftsvinsch Vinscharna är tryckluftsdrivna, vilket gör att de kan användas för ett stort antal tillämpningar. De är certifierade och uppfyller alla krav som ställs på persontransportutrustning. Lastkapacitet: 5 ton max Det krävs en separat fallskyddsanordning med denna vinsch. Tryckluftsvinsch Kapacitet i ton Hastighet första lager i m/min Max. luftåtgång i m3/min Trumstorlek i mm Vajerdimension i mm Max antal lager vajer 1, , , , Tryckluftsvinsch Vajer på första lager i m Vajer på andra lager i m Vajer på tredje lager i m Vajer på sista lager i m Vikt utan vajer i kg Dimensioner - Tryckluftsvinsch Kapacitet i ton A B C 1, , Dimensioner - Golvplatta Kapacitet i ton A1 A2 A3 B1 Ø 1, ,5 3,

54 Persontransport - Tirak En viktig egenskap hos Tirak persontransportvinschar är tillförlitligheten. Vinscharnas kompakta och lätta design gör dem lämpliga för användning i trånga utrymmen. Tirak persontransportvinschar är mobila eldrivna vinschar för persontransporter. Längden på vajern, och därmed lyfthöjden är i princip obegränsad. Persontransportvinschen levereras med en fjärrkontroll, 60 meter vajer och en 1-tons brytrulle. Det krävs en separat fallskyddsanordning med denna vinsch. Lastkapacitet: max. 500 kg Med kastblock: kg Tirak Kapacitet i kg Hastighet i m/ min Driftspänning Vajerdimension i mm kw Amp Ljudnivå i db Vikt i kg V 8 0, Dimensioner - Tirak Kapacitet i kg A B C

55 Persontransport - Tripod Tripoder är lämpliga för att lyfta och sänka personer i vertikal riktning. De är lätta att installera, enkla att transportera och justerbara i höjdled. I grundutrustningen för persontransport ingår manuell vajervinsch, båtsmansstol, kroppssele och fallskyddsutrustning med 20 m livlina. Lastkapacitet: 130 kg max Tripod Kapacitet Höjd uppställd i mm Bredd i mm Vikt i kg 130 kg vid personlyft Persontransport - Båtsmansstol Båtsmansstolen ger största möjliga säkerhet och stabilitet för användaren. Vi erbjuder båtsmansstolar gjorda av metall och solitt PVC-material. Tomvikt: 3 eller 10 kg Lastkapacitet: 150 kg max 55

56 Persontransport - Mankorgar Det finns mankorgar för en, två eller flera personer. De uppfyller alla krav som ställs på persontransportutrustning. Om mankorgarna även ska användas för transport av verktyg, tänk på den maximala lastkapaciteten. Lastkapacitet: 3 t max Fallskydd måste användas. Mankorgar Kapacitet i kg Vikt i kg A B C 1 person, rund Ø person, rektangulär personer, rektangulär personer, rektangulär Person/material korg

57 Persontransport - Fallskyddsutrustning Våra automatiska fallskyddsutrustningar är självupprullande enligt standarden EN360 och garanterar personlig säkerhet. Utrustningen får endast användas av en person med kroppssele och används endast för att skydda personen mot fall vid arbete på hög höjd. Livlinans längd: 2 till 30 m. Lastkapacitet: 300 kg max Våra automatiska fallskyddsutrustningar måste användas som en andra säkerhetsanordning vid lyft av personer (obligatoriskt). Den automatiska låsmekanismen stoppar lasten om en given vajerhastighet överskrids. Den kan också användas som en extra säkerhetssele under lasttransport. Lastkapacitet: 3,2 t max Blocfor Blocfor Kapacitet i kg Vikt i kg Vajerlängd i m ,5 10 Med vev , ,2 30 Med vev ,2 30 Blocstop Personbefordran kapacitet i kg Materialtransport kapacitet i kg Vikt i kg Rekommenderad vajer diameter i mm ,7 8, ,7 9, ,7 10, ,7 11, ,2 16, ,2 16,3 600 N/a 6 8, N/a 6 10, N/a 10,6 16,3 57

58 Hydrauliska lyftsystem - Hydrauliska domkrafter Hydrauliska domkrafter finns att få i en rad olika versioner, enkel- eller dubbelverkande. I sortimentet ingår generella domkrafter, domkraftscylindrar med kort slag och domkrafter med platta cylindrar, ultraplatta cylindrar, cylindrar för tung drift med säkerhetsmutter, cylindrar med ihåliga kolvar och dragcylindrar. Vi har ett sortiment av dubbelverkande cylindrar i lager som kan fås på begäran. Enkelverkande cylinder Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg , , , , , , , , , , , , , , , ,5 Enkelverkande cylinder - kort slaglängd Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg , , , , , Enkelverkande cylinder - lågbyggd Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg 4, ,8 4, , , , , , , , ,5 58

59 Hydrauliska lyftsystem - Hydrauliska domkrafter Enkelverkande cylindrar med säkerhetsmutter Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg , ,53 47, ,3 61, , , , , ,21 89, , , , , , , , ,87 228, , ,79 271, ,44 308, ,05 418, , , , , , , , , , , , , , , , , , , Enkelverkande ultralåg cylinder Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg , , , , ,2 Enkelverkande hålcylinder Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg ,3 10, ,72 21, ,63 28, ,26 35, ,01 63 Enkelverkande dragcylinder Kapacitet i ton Slaglängd i mm Höjd Oljevolym i cm3 Vikt i kg , ,

60 Hydrauliska lyftsystem - PC-styrt synkront lyftsystem PC-styrda hydrauliska system används framför allt i tillämpningar med hög precision och synkron lyft och sänkning. En kombination av elektronisk och hydraulisk teknik med elektroniska givare används för att läsa av relevanta data, som sedan distribueras till de enskilda lyftpunkterna för automatisk synkronisering. Lastens position styrs med utsignaler till de individuella cylindrarna. Finns att få med 12 anslutningar, enkel- och dubbelverkande. Gaffeltruckar kan användas för transport. Det finns lyftöglor tillgängliga för transport med lyftkran. Finns att få med operatör. PC-styrt synkront lyftsystem Antal anslutningar Motorstyrka i kw Driftspänning Styrspänning V DC Flödesmängd i l/min Tryck i bar Tankrymd i l / 16 A 24 2, PC-styrt synkront lyftsystem Lyftsensorns kabellängd i mm Vikt i kg Längd i mm Bredd i mm Höjd i mm

61 Hydrauliska lyftsystem - Manuellt styrt synkront lyftsystem Cylindrarna i manuellt styrda synkrona lyftsystem justeras individuellt och flyttas till sina positioner där de sedan styrs samtidigt. De finns att få med 8 eller 12 anslutningar och enkel- eller dubbelverkande cylindrar. Manuellt styrt synkront lyftsystem Motorstyrka i kw Antal anslutningar Drifspänning Styrspänning i V DC Bar Tankrymd i l Vikt i kg Längd i mm Bredd i mm Höjd i mm / 16 A x 5,6 400 / 16 A Hydrauliska lyftsystem - Elektrisk drivenhet Vi har ett urval elektriska drivenheter anpassade till varje cylindertyp. En manometer kan fås separat. Elektrisk drivenhet Driftspänning Kraft i kw Flödesmängd l/min vid 7 bar Flödesmängd l/min vid 700 bar Vikt i kg 230 V / 1-fas /50 Hz 1,25 11, V / 3-fas / 50 Hz 2,24 11,61 1, V / 3-fas / 50 Hz 2,24 11,61 1,

62 Hydrauliska lyftsystem - Manuell drivenhet Våra dubbelverkande manuella drivenheter finns att få för olika oljevolymer. Arbetstrycket i våra manuella enheter är 700 bar. Det finns även lämpliga hydrauliska högtrycksslangar i längder på 1 till 30 m. Ytterligare längder kan fås på begäran. En manometer kan fås separat. Manuell drivenhet Oljevolym i l Spakkraft i kg Vikt i kg ,6 2, ,5 2,5 N/a 8 4, , , ,2 62

63 Hydrauliska lyftsystem - Hydraulisk flänsspridare De hydrauliska flänsspridarna har en spridningskraft på max. 14 ton med ett spann på 81 mm. Högtryckshydraulslangar och manuella drivenheter ingår i leveransen. Hydraulisk flänsspridare Spridkraft i ton Min utrymme i mm Max spridning i mm Oljevolym i cm3 Vikt i kg ,1 Hydrauliska lyftsystem - Hydraulisk fördelare Hydrauliska fördelare är lämpliga för användning i både manuella och elektriska drivenheter. De finns med tvåvägs och fyrvägs fördelare med avstängningsventil. Drifttryck: 700 bar. Hydraulisk fördelare Modell Vikt i kg 2-vägs m avstängningsventil 2 4-vägs m avstängningsventil 3,5 63

64 Lastvägningsutrustning - Digital lastgivare Digitala lastgivare är lätta, kompakta enheter för vägning av last. De är lätta att använda för mycket exakta mätningar. I leveransen ingår en fjärrkontroll med indikering. Mätnoggrannheten är 0,2% av den nominella lasten. Det finns även en datalagringsenhet för fortsatt bearbetning av mätdata i en dator. Mätenheterna med 15 tons kapacitet kan också kopplas ihop i nätverk upp till fyra mätenheter. Då kan de uppmätta värdena kontrolleras och även andra uppmätta värden läggas till. Uppgifterna kan överföras till en PC för vidare bearbetning via en USB-port. Mätvärdena kan visas både numeriskt och grafiskt. Mätområde: 250 t max Digital lastgivare Kapacitet i ton Minsta mätintervall Vikt i kg Skyddsklass i kg 0,5 0,2 1,1 IP ,9 IP ,1 IP 54 12,5 5 3,8 IP IP ,8 IP ,6 IP IP ,4 IP IP IP 65 Dimensioner - Digital lastgivare Kapacitet i ton A B C C1 Ø 0, , , ,5 47,

65 Lastvägningsutrustning - Digital kranvåg Digitala kranvågar är robusta, kompakta enheter för vägning av last. I leveransen ingår en fjärrkontroll med indikering. Mätnoggrannheten är 0,1 % av den nominella lasten. Det finns även en datalagringsenhet för fortsatt bearbetning av mätdata i en dator. Kranvågarna med 12 tons kapacitet kan också kopplas ihop i nätverk upp till fyra mätenheter. Då kan de uppmätta värdena kontrolleras och även andra uppmätta värden läggas till. Uppgifterna kan överföras till en PC för vidare bearbetning via en USB-port. Mätvärdena kan visas både numeriskt och grafiskt. IP-klass 54 Mätområde: 12 t max Digital kranvåg Kapacitet i ton Minsta mättolerans Vikt i kg i kg 1 0, ,6 3,2 1 5, , , ,8 Dimensioner - Digital kranvåg Kapacitet i ton D E I K L ,

66 Lastvägningsutrustning - Digital lastcell Digitala lastceller är ett komplett system för vägning med hög precision av last som ligger på golvet. Systemet består av 4 lastceller, 4 lastfötter, 3 m datakabel, fördelningsbox och nätaggregat. Fyra högkvalitativa lastceller tillverkad av verktygsstål ger ett exakt vägningsresultat. Lastkapacitet: 20 ton, 40 ton Lastvägningsutrustning - Trycklastcell Trycklastcellerna är nollströmssystem för vägning med hög precision av last som ligger på golvet. Det är ett portabelt 1-punktssystem som har en minsta total höjd på 77 mm. Lastkapacitet: 1 till 9 ton Dimensioner - Trycklastcell Kapacitet i ton Gradering i kg Slanglängd i mm Lastvägningsutrustning - Digital manometer Intelligenta digitala manometrar är tryckmätare med hög precision, med inbyggd mikroprocessor och minnesfunktion. När de används i kombination med hydrauliska domkrafter kan lasten avläsas. Dimensioner - Digital manometer Mätnoggrannhet vid temperatur 0-50 C +-0,1 till 0,2 % 66
