Egenskaper/tekniska data

Transkript

1

2 Egenskaper/tekniska data Professionellt utförande Innovativ design, användande av moderna material och precisa tillverkningsmetoder som leder till ökad säkerhet och reducerat underhåll och service. Modifierat skydd Den inkapslade designen ger skydd åt de elektriska komponenterna och speciellt åt bromsen från förorening. Skyddsklass IP55. Lätt att installera Snabbt och lätt att komma åt den elektriska kopplingsplinten. Ökad säkerhet Den utvändigt justerbara slirkopplingen är konstruerad för att garantera en permanent koppling mellan last och broms, även vid överbelastning. Smidig och tystgående Kugghjulsväxeln ger en extremt låg ljudnivå och ökad livslängd. Robust skyddshölje Tillverkat av polyamid. Ytterligare fördelar Lätt att komma åt kättinginfästningen för telfrar med dubbel kätting. Servicevänlig Lättåtkomliga slitdelar för snabb service. Snabbt utbyte Kättingstyrning och kättingkota kan demonteras lätt och snabbt, vilket förkortar stillestånd. Egenskaper - FEM klass 1AM. Mot förfrågan (med anpassade ändringar av lyftkapacitet och intermittensfaktor) kan telfrarna klassas för 2m eller 3m. - Motorklass 50% ED för 1-hastighet, 33/17% ED för 2-hastigheter. - Motor och kopplingsdelar enligt IP55 klass som standard. - Standard driftspänning: 400 V, 50 Hz, alt. 460 V, 60 Hz. 1-hast. Finns också med 230 V, 50 Hz V manöverspänning och kapslat manöverdon enl IP65 klass. - Den utvändigt justerbara slirkopplingen är konstruerad för att garantera en permanent koppling mellan last och broms, även vid överbelastning. - Gränslägesbrytare för högsta och lägsta krokläge som standard. - Den sätthärdade och oljesmorda kugghjulsväxeln garanterar låg ljudnivå och problemfri driftsgång. - Upphängningsanordning möjliggör låg bygghöjd och kompakthet. - Kättingstyrningar är tillverkade av förstärkt polyamid för ökad livslängd. Option - Krokupphängd - Manuella och elektriska åkvagnar - Utrustning för strömtillförsel - Andra driftspänningar - Rostfri lastkätting - Radiostyrning Tekniska data Typ Kapacitet Kätting- Lyfthastighet Lyfthastighet Telfermotor Nettovikt * Nettovikt * Nettovikt * i kg/ dimension max. hast. kryphast. kw Upphängn. odriven elektrisk antal d x p m/min m/min ögla åkvagn ** åkvagn*** kättingparter mm kg kg kg 250/1 250/1 4x 12,2 8-0, D/1 250/1 4x 12, ,37/0, /2 500/2 4x 12,2 4-0, D/2 500/2 4x 12, ,37/0, /1 500/1 5x 15,1 8-0, D/1 500/1 5x 15, ,75/0, /2 1000/2 5x 15,1 4-0, D/2 1000/2 5x 15, ,75/0, /1 1000/1 7,1x 20,5 8-1, D/1 1000/1 7,1x 20, ,5/0, /2 2000/2 7,1x 20,5 4-1, D/2 2000/2 7,1x 20, ,5/0, * Vikt för standard, 3 m lyft. Andra lyfthöjder på begäran. * * För åkvagnar typ A och B: Ökad vikt för haspeldriven åkvagn: 2,5 kg. * * * För elektrisk åkvagn med 2 hastigheter + 2,0 kg. Tekniska data åkvagnar Passande för typ Kapacitet Storlek Balk fläns- Balk fläns- Kurv- El. åkvagn El. åkvagn bredd tjocklek radie åkhastighet motor b t max. min. m/min kw kg mm mm m vid 50 Hz vid 50 Hz från 250/1 upp till 1000/ A ,9 18 eller 18/4,5 0,18 el. 0,18/0,06 från 250/1 upp till 1000/ B ,9 18 eller 18/4,5 0,18 el. 0,18/0,06 från 1000/1 upp till 2000/ A ,9 18 eller 18/4,5 0,18 el. 0,18/0,06 från 1000/1 upp till 2000/ B ,15 18 eller 18/4,5 0,18 el. 0,18/0,06

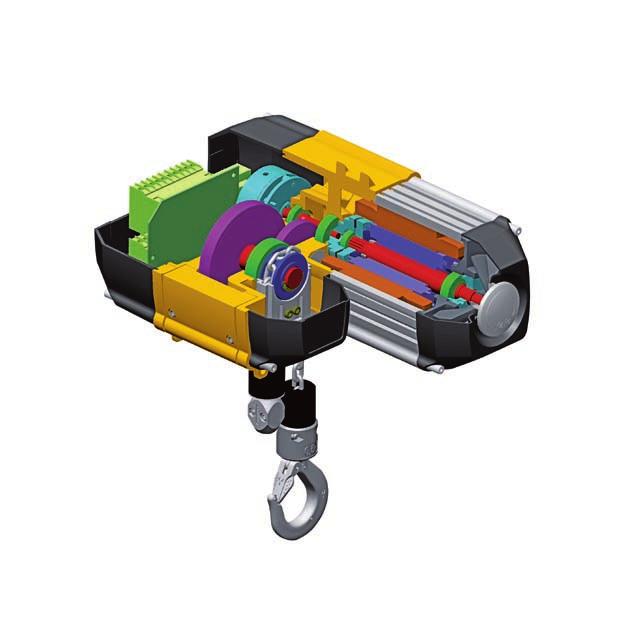

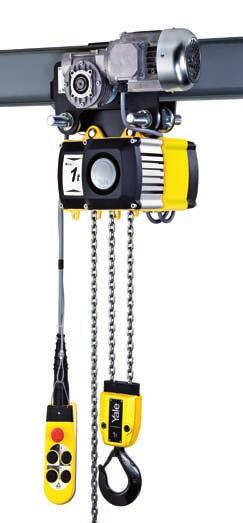

3 Service/säkerhet Servicevänlig Utvändigt justerbar slirkoppling Lätt att komma åt kättinginfästning för telfrar med dubbel kätting. 1000/2 med elåkvagn 500/1 med krokupphängning och kättingsamlare Yale s kättingtelfrar och åkvagnar får ej användas för personlyft. Säkerhet Lättåtkomlig för alla elektriska komponenter. Lättåtkomlig för utbyte av slitdelar såsom kättinghjul och kättingstyrningar. Kättingstyrningarna är tillverkade av förstärkt polyamid för ökad livslängd. Motor Broms Nyutvecklat stötdämpande material ger bättre skydd åt krokblocket och telferkroppen när gränslägesbrytaren påverkas. Den integrerade gränslägesbrytaren för högsta och lägsta krokposition ökar livslängden för slirkoppling, motor och växellåda. Genom att montera slirkopplingen mellan broms och motor säkrar man att bromsen håller lasten (röd linje), även när slirkopplingen är i funktion.

4 Dimensioner Dimensioner Typ 250/1 500/2 500/1 1000/2 1000/1 2000/2 Typ 250/1 500/2 500/1 1000/2 1000/1 2000/2 A, mm A1, mm A2 (Strl l), mm A2 (Strl ll), mm A2 (Strl lll), mm B, mm B1, mm C, mm C1, mm D, mm D1, mm E, mm G, mm G1 [Strl l), mm G1 (Strl ll), mm G1 (Strl lll), mm H, mm K, mm M (Strl l), mm M (Strl ll), mm M (Strl lil), mm N mm A3, mm A4 (Strl l), mm A4 (Strl ll), mm A4 (Strl lll), mm A5, mm b, mm A = B = H1, mm H2, mm H3, mm H4, (Haspel) mm H4, (Eldriven) mm l, (Manuell) mm l, (Haspel) mm L, (Man./Haspel) mm L1, mm L2, mm L3, mm L4, mm O, mm P, mm P1, mm S, mm b+50 b+50 b+50 b+50 b+54 b+54 T, mm t max., mm Förstoring på nästa sida Med upphängningsögla, kg, 1-part Med upphängningsögla kg, 2-parter Med integrerad manuell odriven eller haspeldriven åkvagn Med integrerad elektrisk åkvagn Getinggränd 2 SJÖBO Tel , fax Trumslagarvägen 9 BOLLNÄS Tel , fax

5 Med upphängningsögla, kg, 1-part Med upphängningsögla kg, 2-parter Med integrerad manuell odriven eller haspeldriven åkvagn Med integrerad elektrisk åkvagn
