1 Mechstack Pro Katalog SV

2 Innehåll... Sida Basmodeller... 4 Nedpendlingar... 6 Tillbehör... 7 Även om största noggrannhet företagits avseende informationen i denna katalog, fritar vi oss allt ansvar för eventuella fel. Vi förbehåller oss rätten till ändringar. ILLUSTRATIONER Illustrationerna i katalogen representerar beskrivna produkter, men levererade varor kan i något avseende avvika från illustrationerna. SPECIFIKATIONER Rätten till ändringar av design och dimensioner förbehålles jämfört med uppgifterna i katalogen för att ej förhindra utveckling av konstruktioner, material och tillverkningsmetoder. Kunden erinras om att det finns kompletterande information som inte ingår i katalogen vad gäller lämpligheten av olika produktkombinationer inom Movomech Systems AB:s omfattande sortiment. All relevant information måste lämnas till de personer som är ansvariga för användningen av produkten. 2

3 Kund: Kund-ID: Serienummer: Revision: Rubrik: Artikelnummer: Variabler: Manöverdon Fritext: Tillbehör 1 Fritext: Tillbehör 2 Fritext: Knuten till projektspecifikt elschema Knuten till projektspecifikt pneumatikschema Knuten till projektspecifik mekanikritning Övrigt 1 Fritext: Övrigt 2 Fritext: 3=Tyska Ritning: Blad: Fritext: 4=Nederländska Postadress/ Mail Address: Visitors Address/ Telephone: Organisation/VAT No: Postgiro/Post Account: Så här beställer du... Basmodell Nedpendlingar Tillbehör Specifikation Specifikation Beställare: Avdelning: Dokumentation: Order: Datum: Slutgiltig: Basmodell mm (KL) Pneumatik: Pilot Direkt Språkkod Språkkoder: 1=Svenska 2=Engelska 5=Polska 6=Spanska 7=Franska 8=Annan: 3

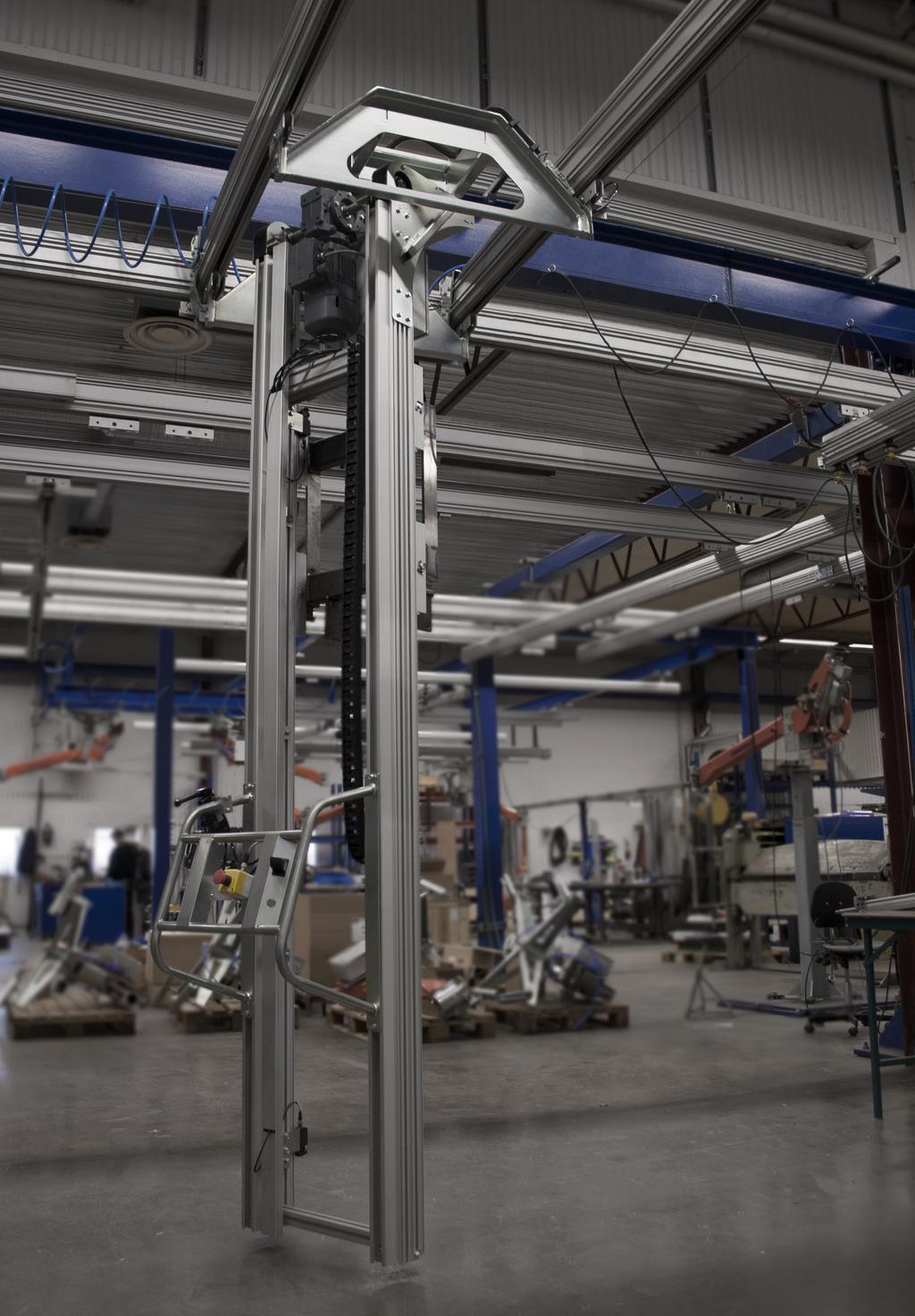

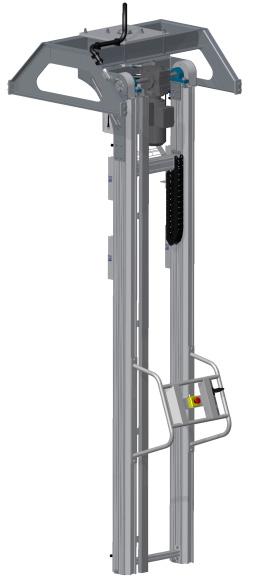

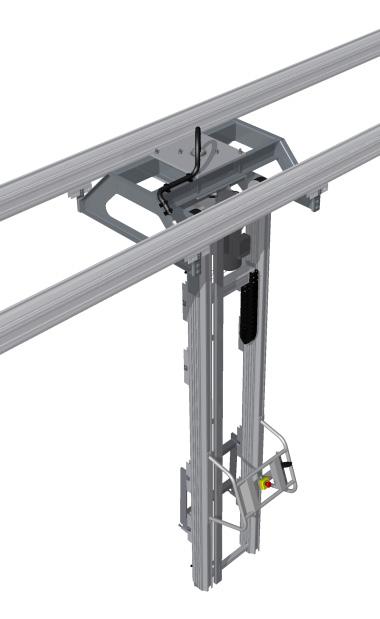

4 Basmodell Mechstack Pro är en elektrisk manipulator för hantering och stapling av laster upp till 250 kg och för belastande böjmoment upp till 2000 Nm. Väl skyddat i skenorna hänger simplexkedjor som sammanbinder drivaxel med vagnarna. Mechstack Pro har en slaglängd på upp till 4 meter och styrs med joystick via frekvensomformare vilket ger en steglös och synkron lyfthastighet. Mechstack Pro monteras lämpligen i Mechrail skensystem, och kan med fördel utrustas med Powerdrive drivenheter för styrda åkrörelser i sidled. Typiska tillämpningsområden för Mechstack Pro är stapling av tunga eller skrymmande detaljer till pall eller stallage, och hämtning eller avlämnande från och till materialfasader. Mechstack Pro används även till skräddarsydda monteringsstationer. En verktygsram finns som standardtillbehör, på vilken ett mekaniskt, elektriskt eller pneumatiskt gripverktyg kan monteras för en unik kundanpassad hanteringslösning. Rotation Lyft / sänk 4

5 Basmodell Art.nr Benämning Moment Slaglängd (SL) Pelarlängd (PL) 2000 Nm Nm > > Max last Max moment Slaglängd (SL) Bullernivå Max egenvikt Lyfthastighet Rotation Motoreffekt Spänning Säkring Kapslingsklass Rullkedja Profil kg 250 Nm 2000/1500 mm db (A) <70 kg 220 m/min (6x45 ) kw 0,75 V 1x230, N, PE (±15) 50/60 Hz AT 10 IP 54 1/2" (12,7 mm) AHB L PL 265 SL > * PH * c/c 500 krävs för att Mechspace Pro ska klassas för ett moment på 2000/1500 Nm, samt för att uppnå en slaglängd SL enligt angiven formel >10 Notera: För optimal stabilitet rekommenderas glappfria löpvagnar i skensystemet. 5

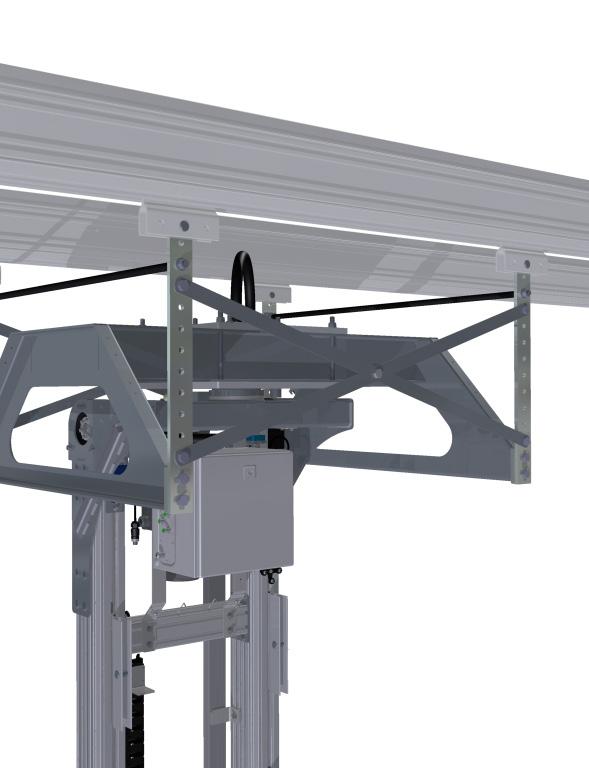

6 Nedpendlingar Köpes styckvis, åtgång 4x per kryssenhet. # PH [mm] PH øa [mm] ,5 (AHB1.1-2 / PHB1) ,5 (AHB3) * ,5 (AHB1.1-2 / PHB1) * ,5 (AHB3) * PH väljs från listade värden och anges vid beställning. Köpes i set med fyra nedpendlingar samt krysstag, åtgång 1x per kryssenhet. # PH [mm] PH øa [mm] * ,5 (AHB1.1-2 / PHB1) * ,5 (AHB3) * PH väljs från listade värden och anges vid beställning øa 10 øa øa 10 PH PH 6

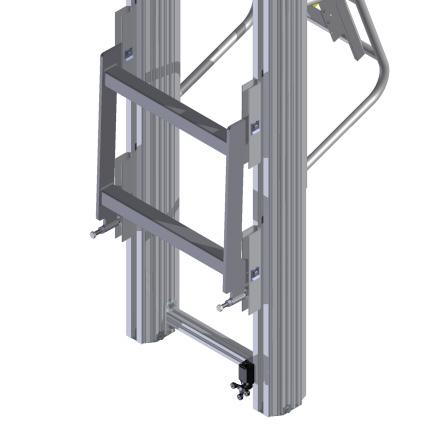

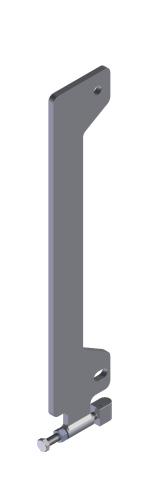

7 Tillbehör Art.nr Benämning Pneumatisk rotationsbroms * Verktygsram * Sidoplåt till verktygsram * Obs! Ej ytbehandlad/elförzinkad!

8 Movomech Systems AB Kabelvägen 9 SE Kristianstad SVERIGE Telefon +46 (0) Fax +46 (0) E-post info@movomech.se Webb
