1 Foma 5500 / 6800 Från

2 Ute enheten 5500 / Funktioner 1.1 kommunikation med inne enhet: mottar signaler från inne enheten som styr kompressorfrekvens. Ute enhetens fläkt och 4-vägs ventil sänder signaler till inne enhet som anger arbetsförhållandet. 1.2 Frekvensstyrd kompressor. 1.3 Behovsstyrd avfrostning. 1.4 Övertrycksskydd. 1.5 Överspänningsskydd. 1.6 Överhettningsskydd kompressor. 1.7 Skydd för IPM-kort. 1.8 Fel indikering. 1.9 Arbetsområde växelström 160v 260v. 2. Kommunikation mellan innedel och utedel. 2.1 signalöverförning och mottagningssekvens: innedelen sänder och mottar signaler var 1100ms (varje 1,1sekund) utedelen mottar signaler från innedelen och svarar inom 15ms. 2.2 kommunikationsfel: om utedel inte får korrekt data inom 30s, stoppar den, när den mottar korrekt data två gånger i följd kan enheten bearbeta data. 2.3 Utedelen styrs av innedelen 3. Utedelens Fläktmotorkontroll I förhållande till kompressor går den av och på. Den kommer att starta 5sekunder före kompressor startar. Den stannar 15 sekunder efter kompressorn stannat vägs ventilens funktion. I värmeläge är det ström till spolen. I kyl- och avfuktningsläge är den strömlös. Obs. i värmeläge skickas ström till spolen 5sekunder före kompressorn. 5. Kompressor Frekvensstyrning. 5.1 Kompressorfrekvensjustering område fminhz - fmaxhz. fmin: justeras med E²PROM fmax: justeras med E²PROM 5.2 Kompressor Frekvensstyrning Målhastigheten bestäms av skillnaden mellan rumstemperatur och inställd temperatur, och justeras därefter med hjälp av de olika skydden (ex. gastrycköverhettningsskydd) vilket ger kompressorn rätt hastighet. 2

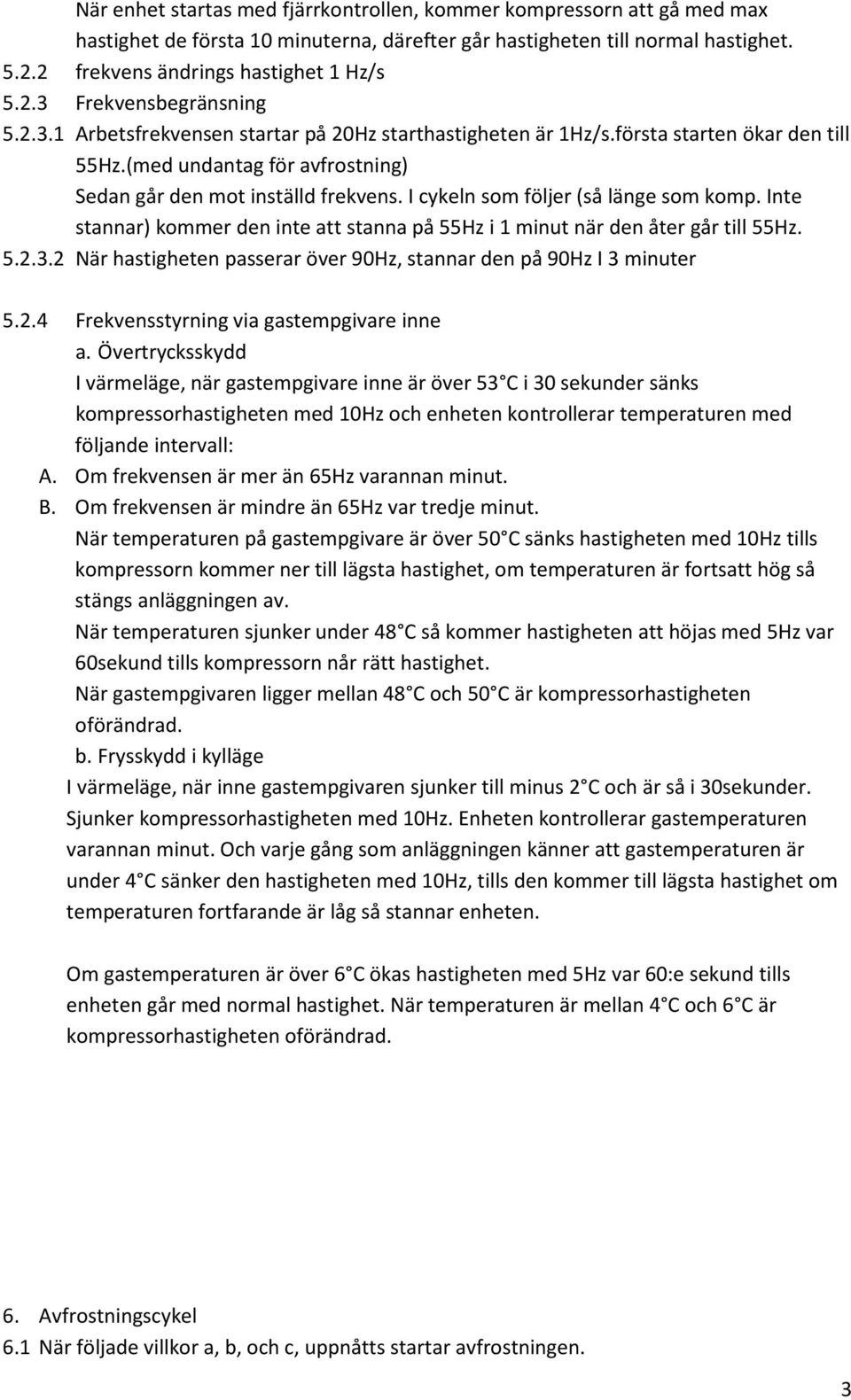

3 När enhet startas med fjärrkontrollen, kommer kompressorn att gå med max hastighet de första 10 minuterna, därefter går hastigheten till normal hastighet frekvens ändrings hastighet 1 Hz/s Frekvensbegränsning Arbetsfrekvensen startar på 20Hz starthastigheten är 1Hz/s.första starten ökar den till 55Hz.(med undantag för avfrostning) Sedan går den mot inställd frekvens. I cykeln som följer (så länge som komp. Inte stannar) kommer den inte att stanna på 55Hz i 1 minut när den åter går till 55Hz När hastigheten passerar över 90Hz, stannar den på 90Hz I 3 minuter Frekvensstyrning via gastempgivare inne a. Övertrycksskydd I värmeläge, när gastempgivare inne är över 53 C i 30 sekunder sänks kompressorhastigheten med 10Hz och enheten kontrollerar temperaturen med följande intervall: A. Om frekvensen är mer än 65Hz varannan minut. B. Om frekvensen är mindre än 65Hz var tredje minut. När temperaturen på gastempgivare är över 50 C sänks hastigheten med 10Hz tills kompressorn kommer ner till lägsta hastighet, om temperaturen är fortsatt hög så stängs anläggningen av. När temperaturen sjunker under 48 C så kommer hastigheten att höjas med 5Hz var 60sekund tills kompressorn når rätt hastighet. När gastempgivaren ligger mellan 48 C och 50 C är kompressorhastigheten oförändrad. b. Frysskydd i kylläge I värmeläge, när inne gastempgivaren sjunker till minus 2 C och är så i 30sekunder. Sjunker kompressorhastigheten med 10Hz. Enheten kontrollerar gastemperaturen varannan minut. Och varje gång som anläggningen känner att gastemperaturen är under 4 C sänker den hastigheten med 10Hz, tills den kommer till lägsta hastighet om temperaturen fortfarande är låg så stannar enheten. Om gastemperaturen är över 6 C ökas hastigheten med 5Hz var 60:e sekund tills enheten går med normal hastighet. När temperaturen är mellan 4 C och 6 C är kompressorhastigheten oförändrad. 6. Avfrostningscykel 6.1 När följade villkor a, b, och c, uppnåtts startar avfrostningen. 3

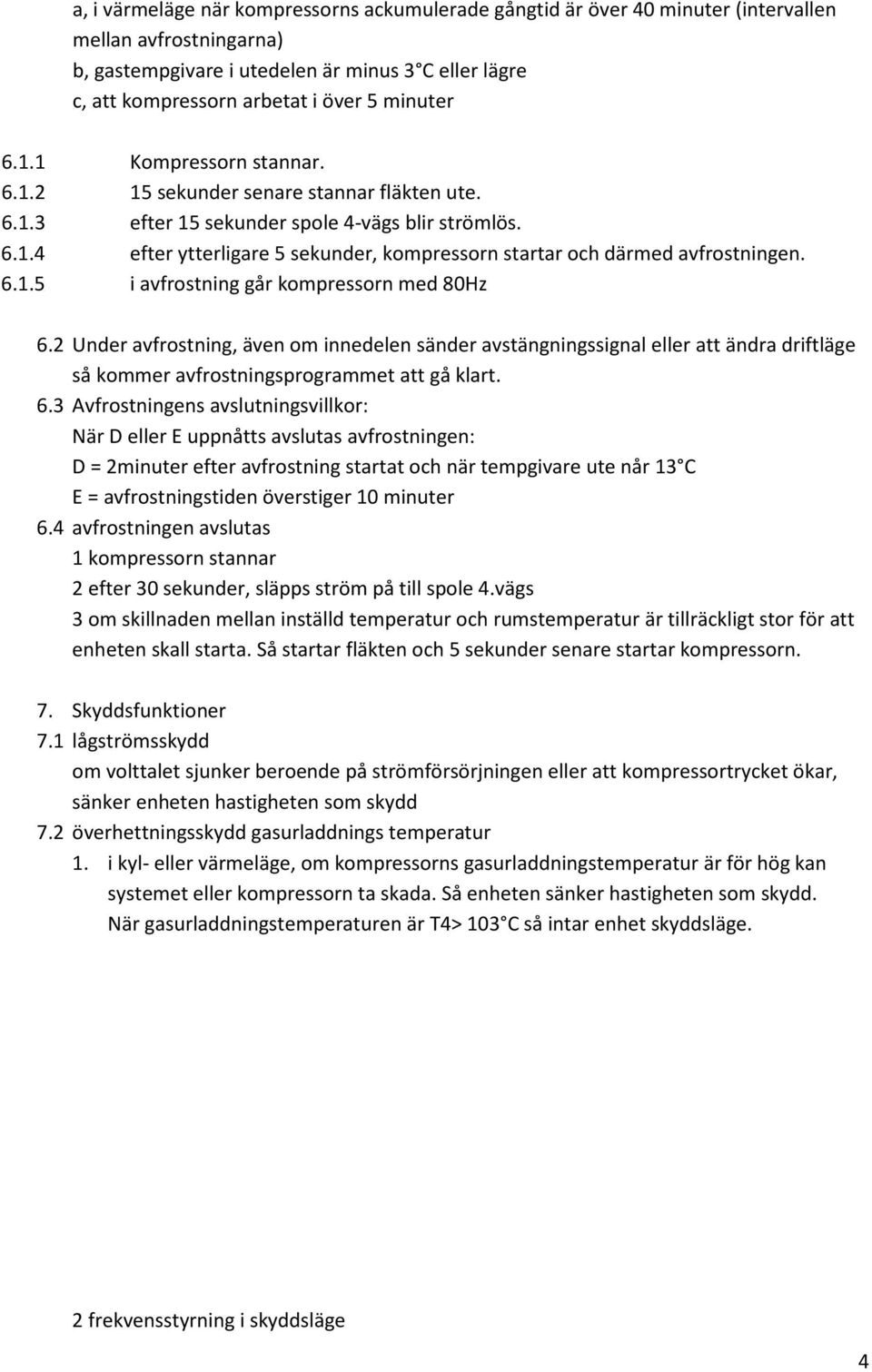

4 a, i värmeläge när kompressorns ackumulerade gångtid är över 40 minuter (intervallen mellan avfrostningarna) b, gastempgivare i utedelen är minus 3 C eller lägre c, att kompressorn arbetat i över 5 minuter Kompressorn stannar sekunder senare stannar fläkten ute efter 15 sekunder spole 4-vägs blir strömlös efter ytterligare 5 sekunder, kompressorn startar och därmed avfrostningen i avfrostning går kompressorn med 80Hz 6.2 Under avfrostning, även om innedelen sänder avstängningssignal eller att ändra driftläge så kommer avfrostningsprogrammet att gå klart. 6.3 Avfrostningens avslutningsvillkor: När D eller E uppnåtts avslutas avfrostningen: D = 2minuter efter avfrostning startat och när tempgivare ute når 13 C E = avfrostningstiden överstiger 10 minuter 6.4 avfrostningen avslutas 1 kompressorn stannar 2 efter 30 sekunder, släpps ström på till spole 4.vägs 3 om skillnaden mellan inställd temperatur och rumstemperatur är tillräckligt stor för att enheten skall starta. Så startar fläkten och 5 sekunder senare startar kompressorn. 7. Skyddsfunktioner 7.1 lågströmsskydd om volttalet sjunker beroende på strömförsörjningen eller att kompressortrycket ökar, sänker enheten hastigheten som skydd 7.2 överhettningsskydd gasurladdnings temperatur 1. i kyl- eller värmeläge, om kompressorns gasurladdningstemperatur är för hög kan systemet eller kompressorn ta skada. Så enheten sänker hastigheten som skydd. När gasurladdningstemperaturen är T4> 103 C så intar enhet skyddsläge. 2 frekvensstyrning i skyddsläge 4

5 Frekvensen styrs av gasurladdningstemperatur som känns av varannan minut Gasurladdningstemp. 103 T4< T4<115 T4 115 Frekvens förändring Sänks med 7Hz(om f<30hz, enhet stängs) Sänks med 14Hz (om f<30hz,enhet stängs) Kompressor stängs Om T4> 115 C är det något som felar i utedelen, kompressorn stannar och felindikering skickas till innedelen, enheten gör ett start försök efter 3 minuter. 3. förhållanden för att skyddsprogrammet skall avslutas När gasurladdningstemperatur T4 är konternuerligt under 103 C, stänger utedelen av skyddsprogrammet. 7.3 Överbelastningsskydd i kyl- eller värmeläge när trycket blir för högt (orsakad av t.ex. om att kompressorn är blockerad eller går med för hög hastighet vid höga utetemperaturer) kan kompressorn brännas. Kompressorn måste arbeta med lägre hastigheter eller stanna, som skydd. 2. Förutsättningar för att övertrycksskyddet skall lösa ut. När ingående spänning IL < Iac < IH, intar utedelen skyddsläge. IL och IH kan justeras via E²PROM. 3. Kompressorfrekvenser vid övertrycksskydd. Hastigheten sänks med 1Hz varje sekund. OM Iac > IH, enheten stannar. Startförsök efter 3 minuter. OM Iac > IH och enheten har stannat 3 gånger inom 1 timme, då stannar enheten och kommer inte att starta igen. 4. Förutsättningar för att detta skydd skall avslutas. Iac < IL och varar så i minst 3 minuter. 7.4 skydd när gastemperaturgivare ute felar enheten kontrollerar funktionen på denna givare, när den felar skickas en felkod till innedelen men enheten fortsätter att arbeta genom att köra avfrostningsprogrammet i 10 minuter var 40:e minut 7.5 IPM Skydd När IPM-modulen felar pga. Överhettning/ Överspänning eller kortslutning. Stannar kompressorn omedelbart. Om enhet stannar 3 gånger med kompressorstop pga. IPM fel, stannar anläggningen permanent och ger en felkod. 7.6 Onormal spänning 5

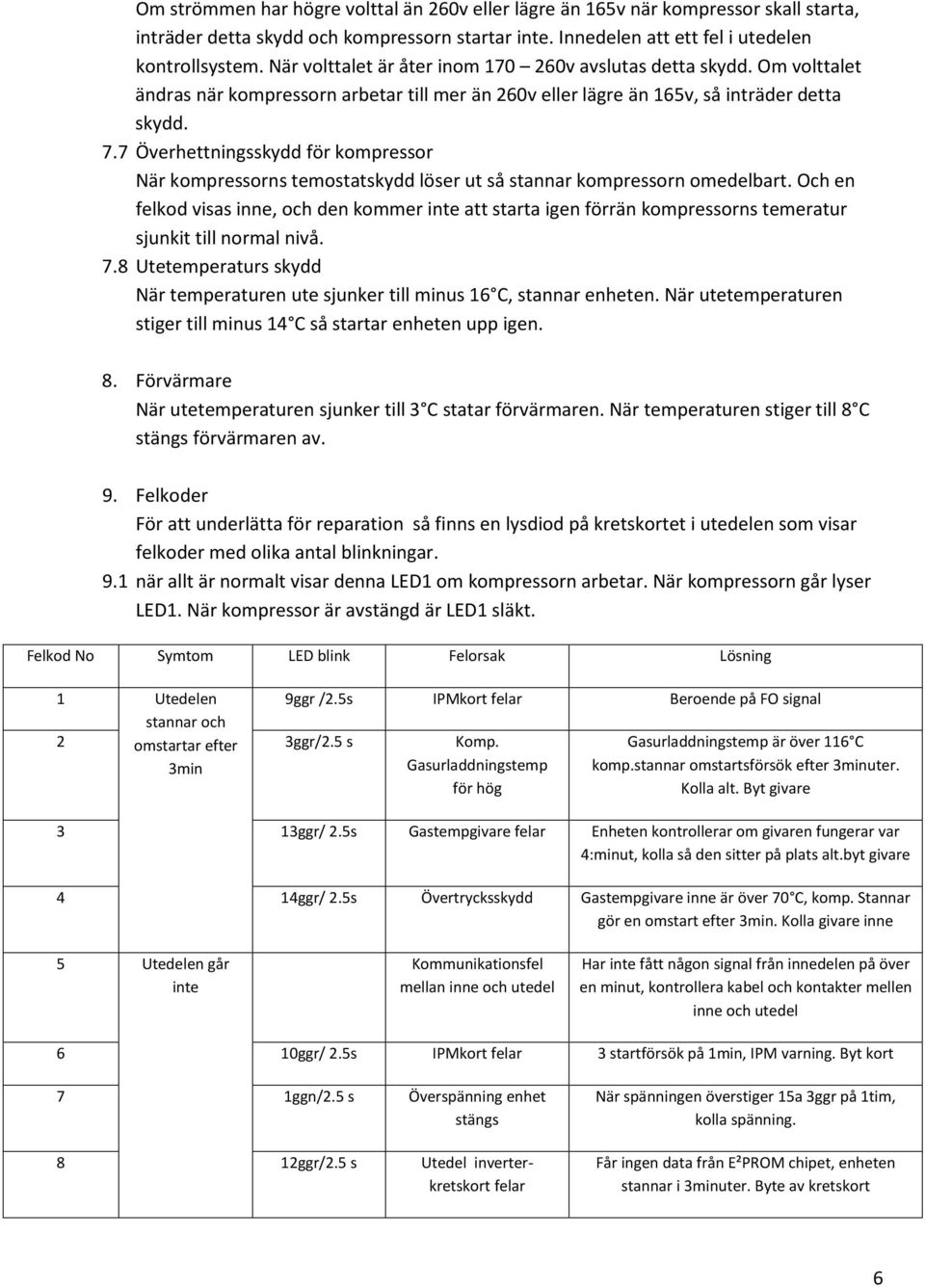

6 Om strömmen har högre volttal än 260v eller lägre än 165v när kompressor skall starta, inträder detta skydd och kompressorn startar inte. Innedelen att ett fel i utedelen kontrollsystem. När volttalet är åter inom v avslutas detta skydd. Om volttalet ändras när kompressorn arbetar till mer än 260v eller lägre än 165v, så inträder detta skydd. 7.7 Överhettningsskydd för kompressor När kompressorns temostatskydd löser ut så stannar kompressorn omedelbart. Och en felkod visas inne, och den kommer inte att starta igen förrän kompressorns temeratur sjunkit till normal nivå. 7.8 Utetemperaturs skydd När temperaturen ute sjunker till minus 16 C, stannar enheten. När utetemperaturen stiger till minus 14 C så startar enheten upp igen. 8. Förvärmare När utetemperaturen sjunker till 3 C statar förvärmaren. När temperaturen stiger till 8 C stängs förvärmaren av. 9. Felkoder För att underlätta för reparation så finns en lysdiod på kretskortet i utedelen som visar felkoder med olika antal blinkningar. 9.1 när allt är normalt visar denna LED1 om kompressorn arbetar. När kompressorn går lyser LED1. När kompressor är avstängd är LED1 släkt. Felkod No Symtom LED blink Felorsak Lösning 1 Utedelen 9ggr /2.5s IPMkort felar Beroende på FO signal 2 stannar och omstartar efter 3min 3ggr/2.5 s Komp. Gasurladdningstemp för hög Gasurladdningstemp är över 116 C komp.stannar omstartsförsök efter 3minuter. Kolla alt. Byt givare 3 13ggr/ 2.5s Gastempgivare felar Enheten kontrollerar om givaren fungerar var 4:minut, kolla så den sitter på plats alt.byt givare 4 14ggr/ 2.5s Övertrycksskydd Gastempgivare inne är över 70 C, komp. Stannar gör en omstart efter 3min. Kolla givare inne 5 Utedelen går inte Kommunikationsfel mellan inne och utedel Har inte fått någon signal från innedelen på över en minut, kontrollera kabel och kontakter mellen inne och utedel 6 10ggr/ 2.5s IPMkort felar 3 startförsök på 1min, IPM varning. Byt kort 7 1ggn/2.5 s Överspänning enhet stängs 8 12ggr/2.5 s Utedel inverterkretskort felar När spänningen överstiger 15a 3ggr på 1tim, kolla spänning. Får ingen data från E²PROM chipet, enheten stannar i 3minuter. Byte av kretskort 6

7 9 19 ggr/2.5s Kompressorns termostatskyddlöst ut När temp. sjunker startar enheten på nytt. Alt. kolla givare 10 6ggr/2.5s Överstömsskydd Volttalet över 265V el. Lägre än 160V. kolla strömmförsörjningen 11 Kompressor hastigheten 15ggr/2.5 s Kompressorhastigheten sjunker sjunker 12 20ggr/2.5s Arbetar med låga volttal (dock över 160V) ggr/ 2.5s Gasurladdningtemp. För hög, skyddsläge Kolla strömmen Komp. Hastighet sjunker när temp är 103 kolla givare ggr/ 2.5s Överspänningsskydd Spänningen är över 13.5A kolla spänning 15 2 ggr / 2.5 Gasurladdningtemp. För hög Gastempgivare inne över 53 C I värme el. under -2 I kyla, komphast. sjunker. Kolla givare inne 16 Utedelen går 18ggr/ 2.5s Gastemgivare ute felar Kortslutning I gastempgivare ute, byt givare 17 5 ggr/2.5 s Gastemgivare ute felar Kortslutning I gastempgivare ute, byt givare Felkoder på digital LED-display : E1 gas tempgivare inne Kolla så den sitter på plats i hållare och på kretskort alt. Byt givare E2 Rumstermostat felar Kolla så den sitter på plats i hållare och på kretskort alt. Byt givare E6 Fläktmotor inne signalfel Kolla kontakter från fläktmotor, Alt. byt fläktmotor E7 kommunikationsfel mellan ID & UD Kolla kabel mellan ID & UD, samt att kablarna är åtdragna E8 IPM kort felar Byt E9 Tekniskt fel Byt elbox 10. Utedelen LED lampor På utedelens kretskort finns 4 st LED lampor som ger information. LED1: utedelens felkoder se kap. 9 LED2: visar 4-vägsventil, när det är ström still spolen skall den lysa; i avfrostning så blinkar den alltså i värmeläge skall LED2 lysa. LED3: visar kommunikationen mellan innedel och utedel, den blinkar om kommunikationen fungerar. Om den felar så skall LED3 lysa. 7

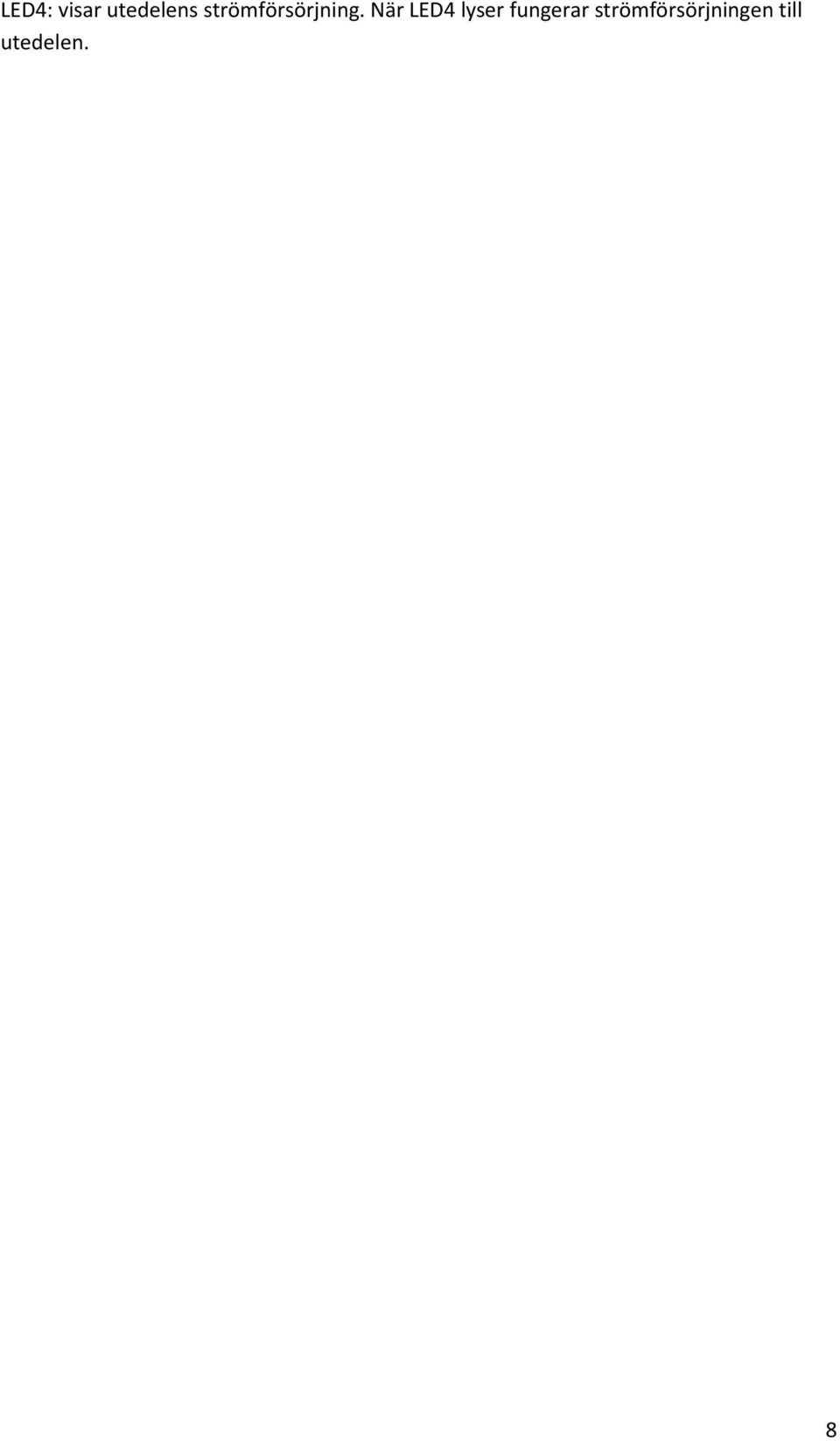

8 LED4: visar utedelens strömförsörjning. När LED4 lyser fungerar strömförsörjningen till utedelen. 8
