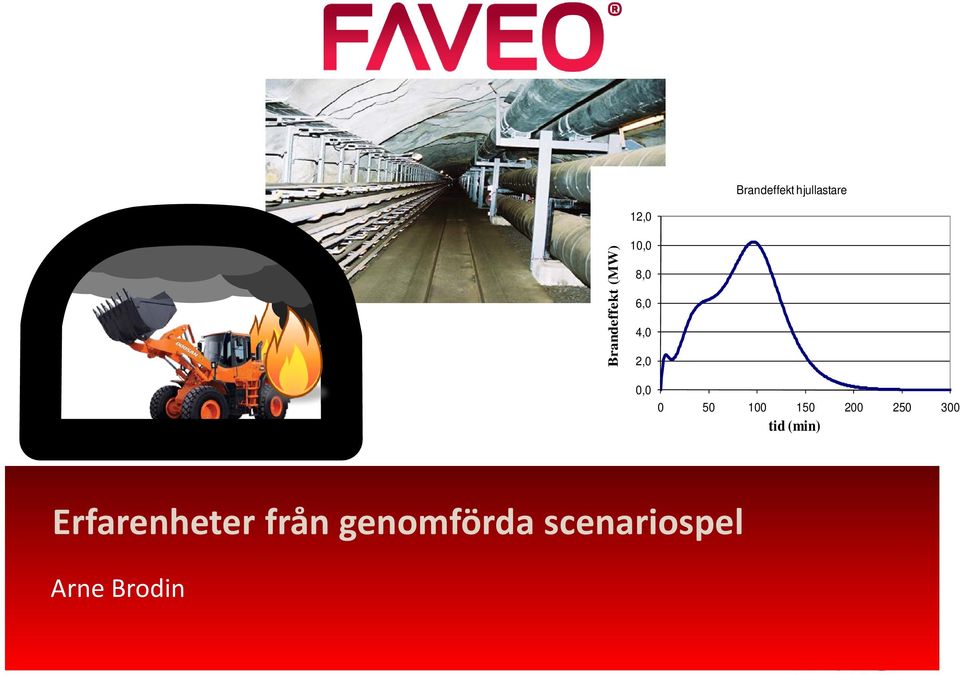

1 Brandeffekt hjullastare 12,0 Brandeffekt (MW) 10,0 8,0 6,0 4,0 2,0 0, tid (min) Erfarenheter från genomförda scenariospel Arne Brodin

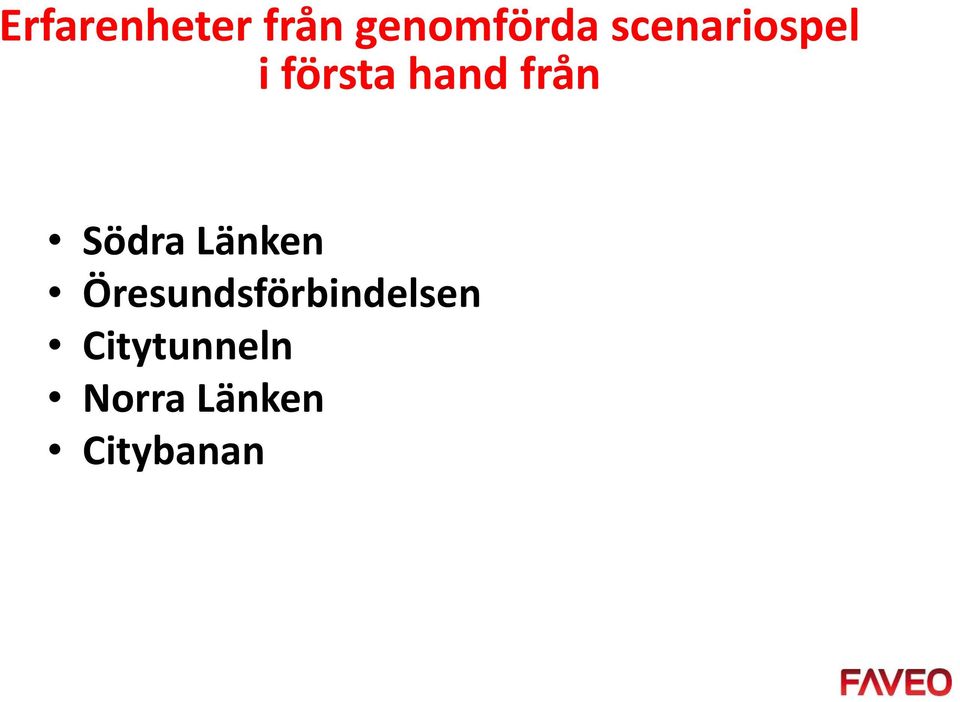

2 Erfarenheter från genomförda scenariospel i första hand från Södra Länken Öresundsförbindelsen Citytunneln Norra Länken Citybanan

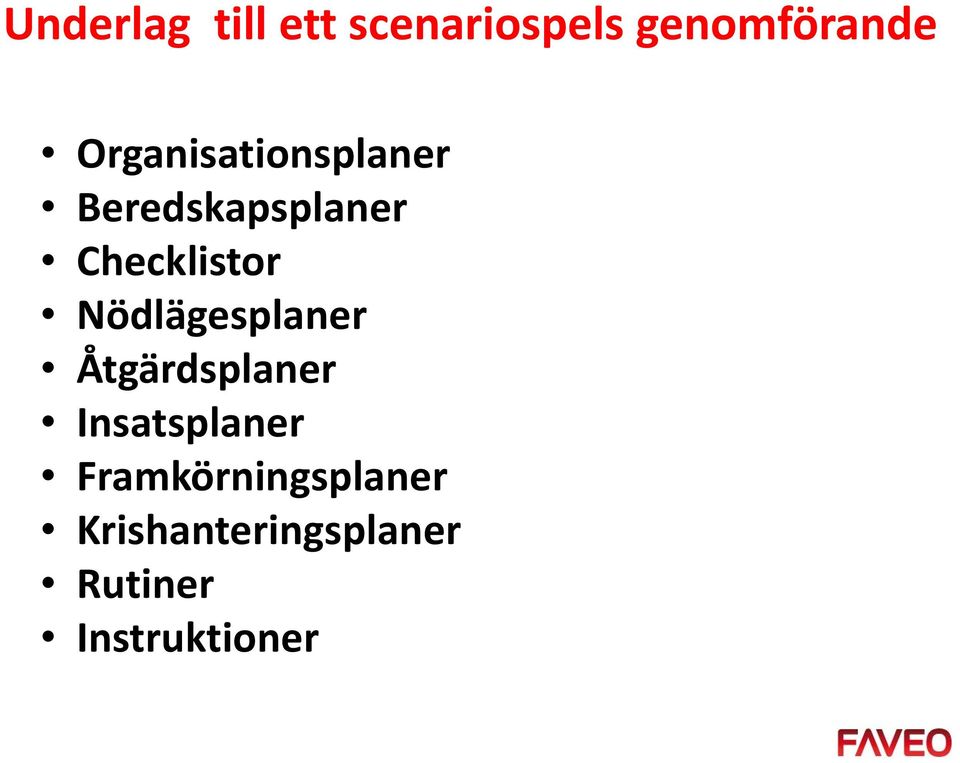

3 Underlag till ett scenariospels genomförande Organisationsplaner Beredskapsplaner Checklistor Nödlägesplaner Åtgärdsplaner Insatsplaner Framkörningsplaner Krishanteringsplaner Rutiner Instruktioner

4 Syfte med scenariospel Verifiera planerad teknik och organisation vid oönskade händelser

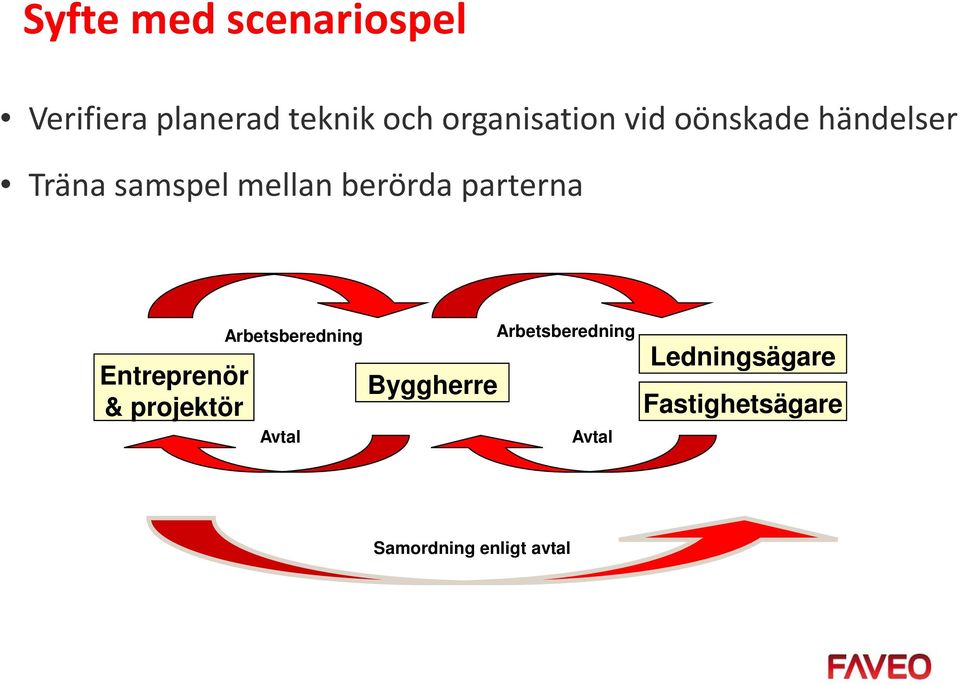

5 Syfte med scenariospel Verifiera planerad teknik och organisation vid oönskade händelser Träna samspel mellan berörda parterna Entreprenör & projektör Arbetsberedning Avtal Byggherre Arbetsberedning Avtal Ledningsägare Fastighetsägare Samordning enligt avtal

6 Syfte med scenariospel Verifiera planerad teknik och organisation vid oönskade händelser Träna samspel mellan berörda parterna Tillämpning av parternas ansvarsområde Entreprenör Byggherre Underlag insatsplan Utrymningslarm Utrymningsvägar Insatsvägar Räddningskammare Ventilation Brandvatten Brandcellsgränser Insatsplan Kommunikationssystem inkl. Rakel Passagekontrollsystem inkl. positionering

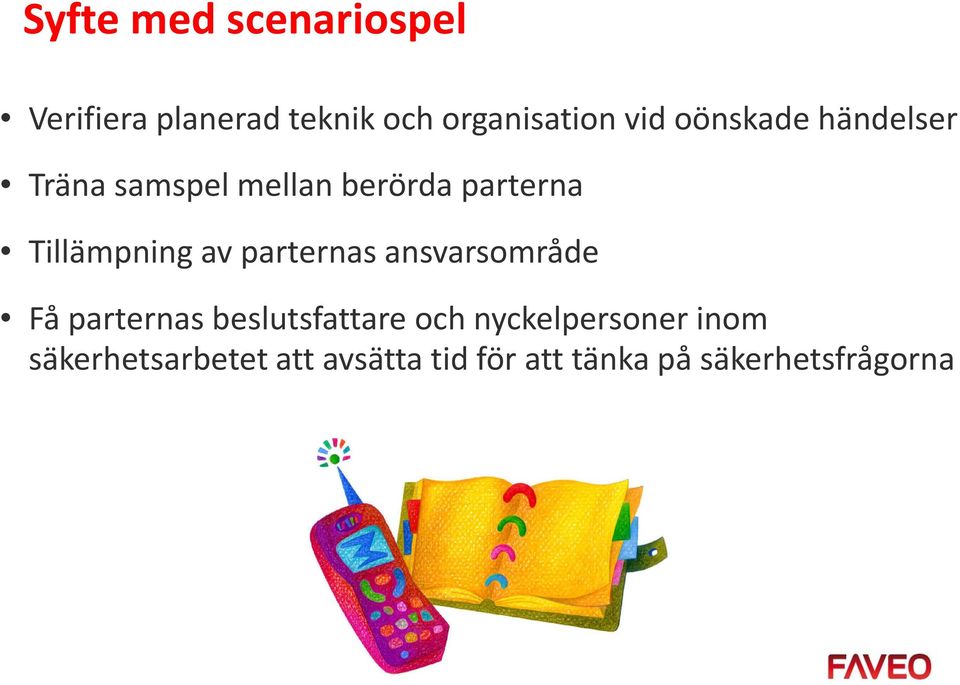

7 Syfte med scenariospel Verifiera planerad teknik och organisation vid oönskade händelser Träna samspel mellan berörda parterna Tillämpning av parternas ansvarsområde Få parternas beslutsfattare och nyckelpersoner inom säkerhetsarbetet att avsätta tid för att tänka på säkerhetsfrågorna

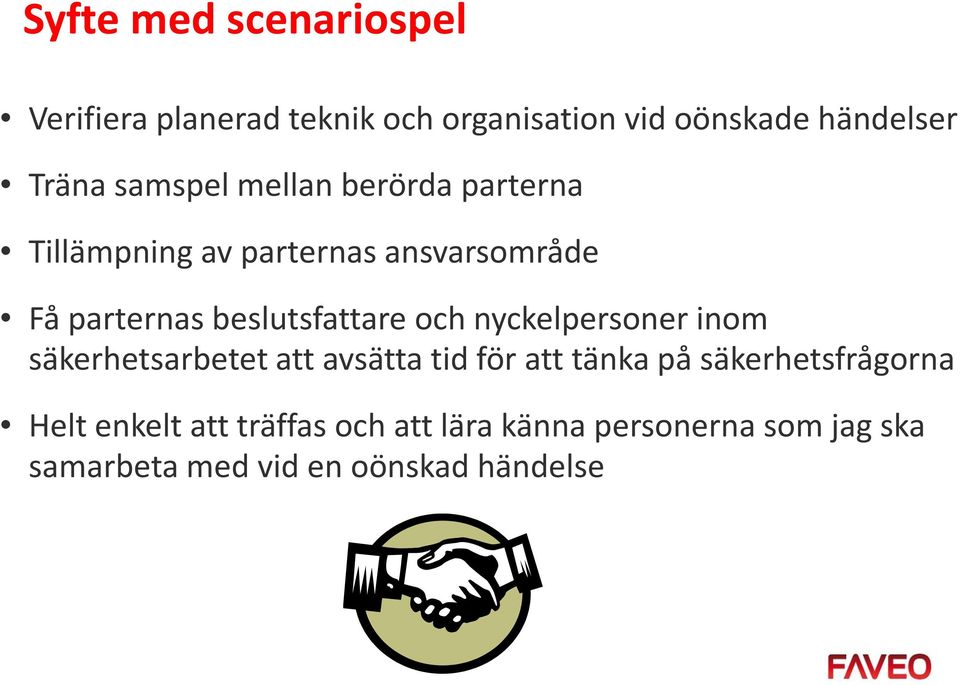

8 Syfte med scenariospel Verifiera planerad teknik och organisation vid oönskade händelser Träna samspel mellan berörda parterna Tillämpning av parternas ansvarsområde Få parternas beslutsfattare och nyckelpersoner inom säkerhetsarbetet att avsätta tid för att tänka på säkerhetsfrågorna Helt enkelt att träffas och att lära känna personerna som jag ska samarbeta med vid en oönskad händelse

9 Viktiga punkter Fokusera på utrymning

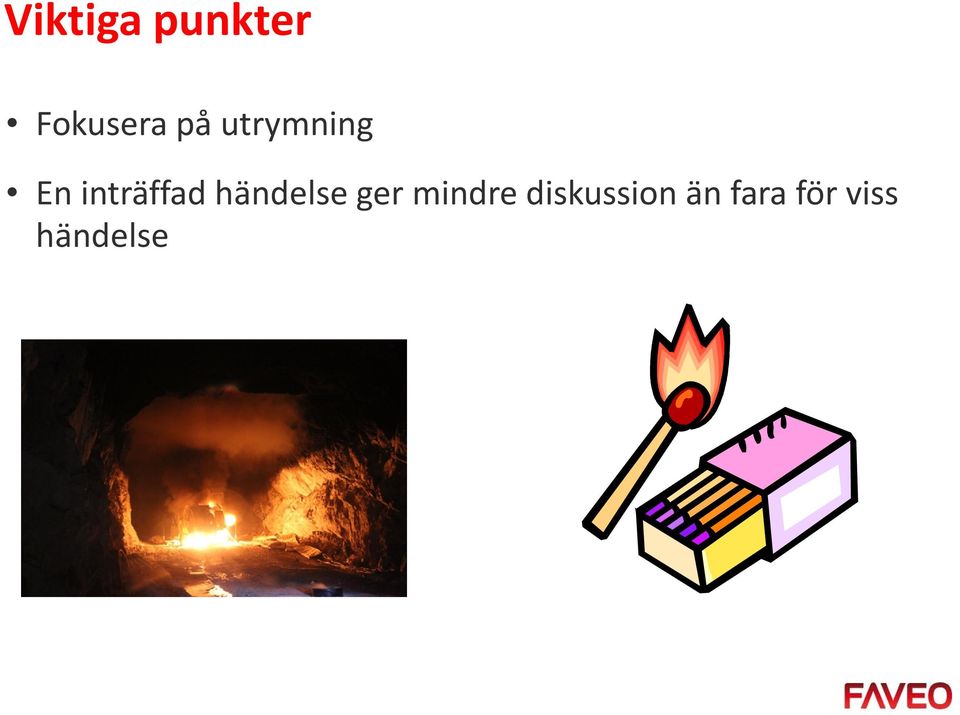

10 Viktiga punkter Fokusera på utrymning En inträffad händelse ger mindre diskussion än fara för viss händelse

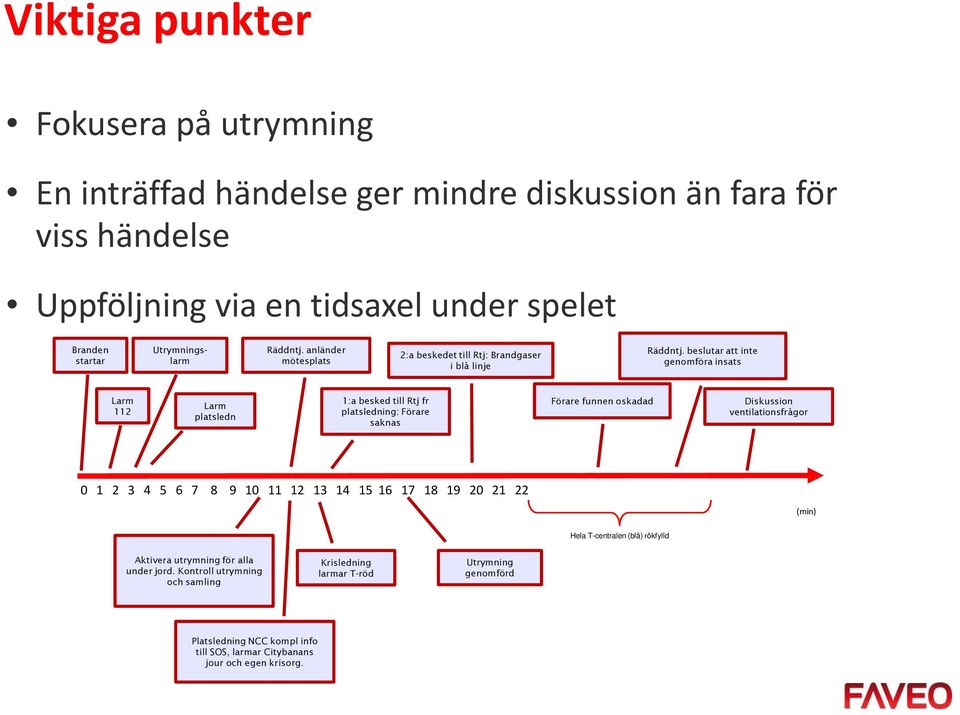

11 Viktiga punkter Fokusera på utrymning En inträffad händelse ger mindre diskussion än fara för viss händelse Uppföljning via en tidsaxel under spelet Branden startar Utrymningslarm Räddntj. anländer mötesplats 2:a beskedet till Rtj: Brandgaser i blå linje Räddntj. beslutar att inte genomföra insats Larm 112 Larm platsledn 1:a besked till Rtj fr platsledning: Förare saknas Förare funnen oskadad Diskussion ventilationsfrågor (min) Hela T-centralen (blå) rökfylld Aktivera utrymning för alla under jord. Kontroll utrymning och samling Krisledning larmar T-röd Utrymning genomförd Platsledning NCC kompl info till SOS, larmar Citybanans jour och egen krisorg.

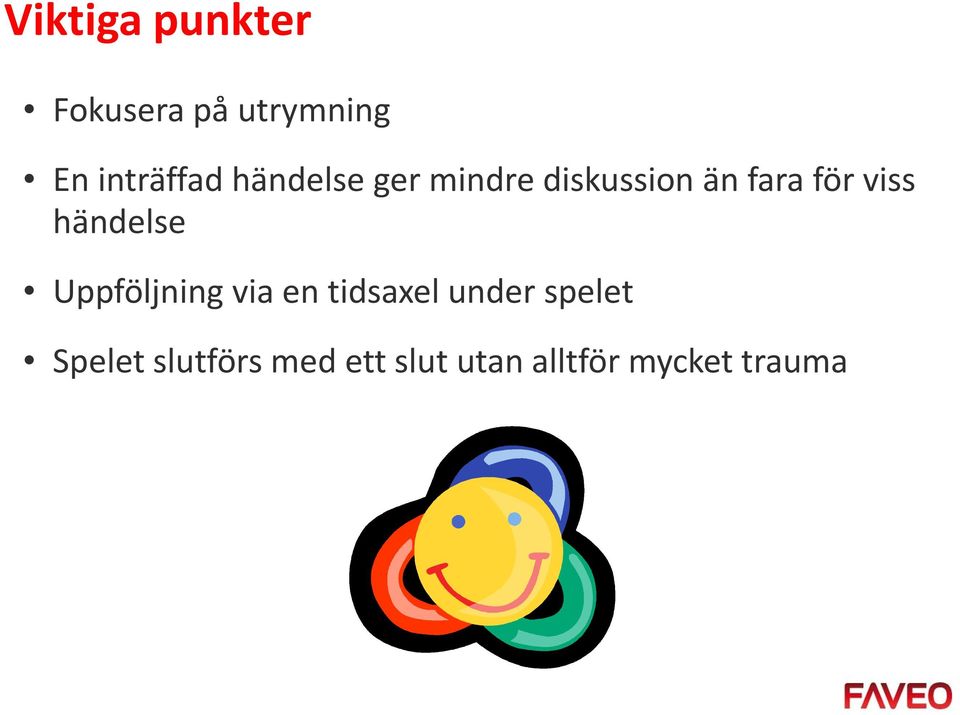

12 Viktiga punkter Fokusera på utrymning En inträffad händelse ger mindre diskussion än fara för viss händelse Uppföljning via en tidsaxel under spelet Spelet slutförs med ett slut utan alltför mycket trauma

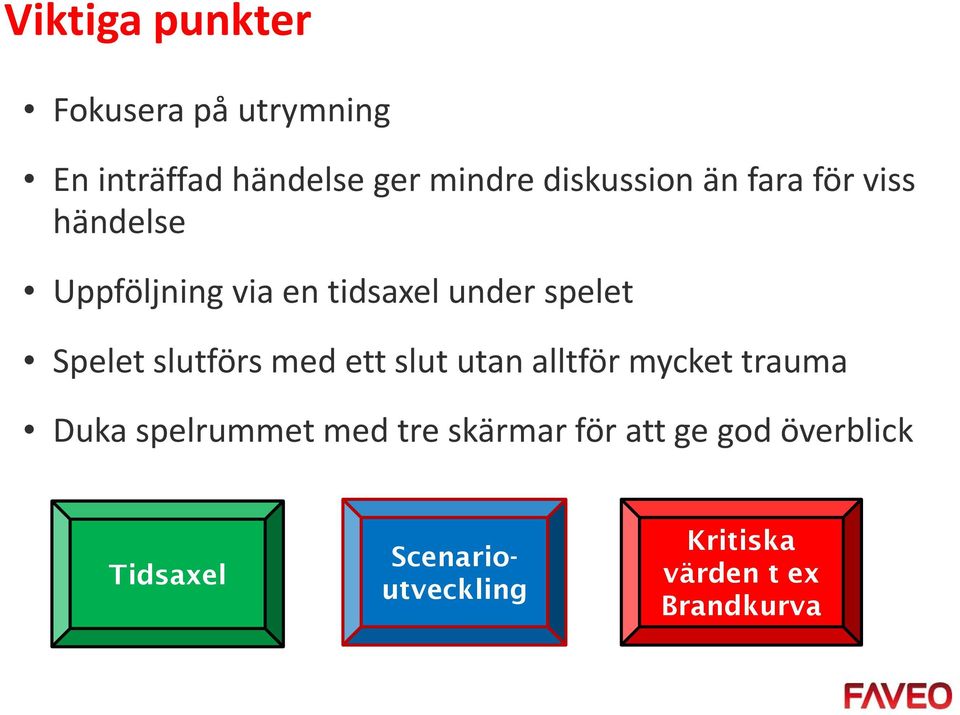

13 Viktiga punkter Fokusera på utrymning En inträffad händelse ger mindre diskussion än fara för viss händelse Uppföljning via en tidsaxel under spelet Spelet slutförs med ett slut utan alltför mycket trauma Duka spelrummet med tre skärmar för att ge god överblick Tidsaxel Scenarioutveckling Kritiska värden t ex Brandkurva

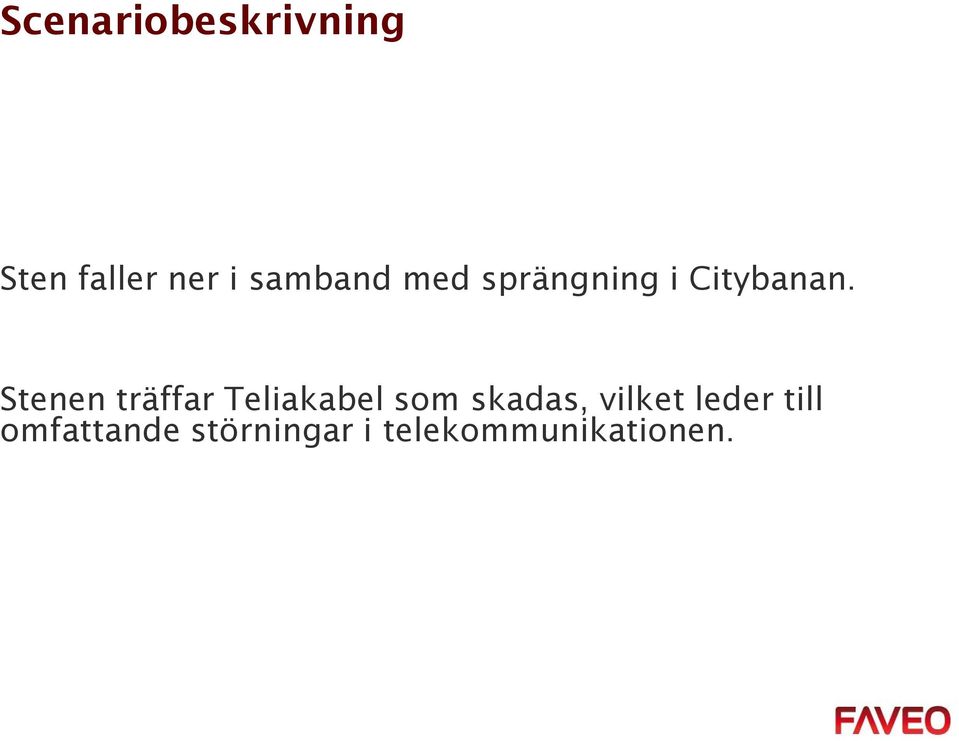

14 Scenariobeskrivning Sten faller ner i samband med sprängning i Citybanan. Stenen träffar Teliakabel som skadas, vilket leder till omfattande störningar i telekommunikationen.

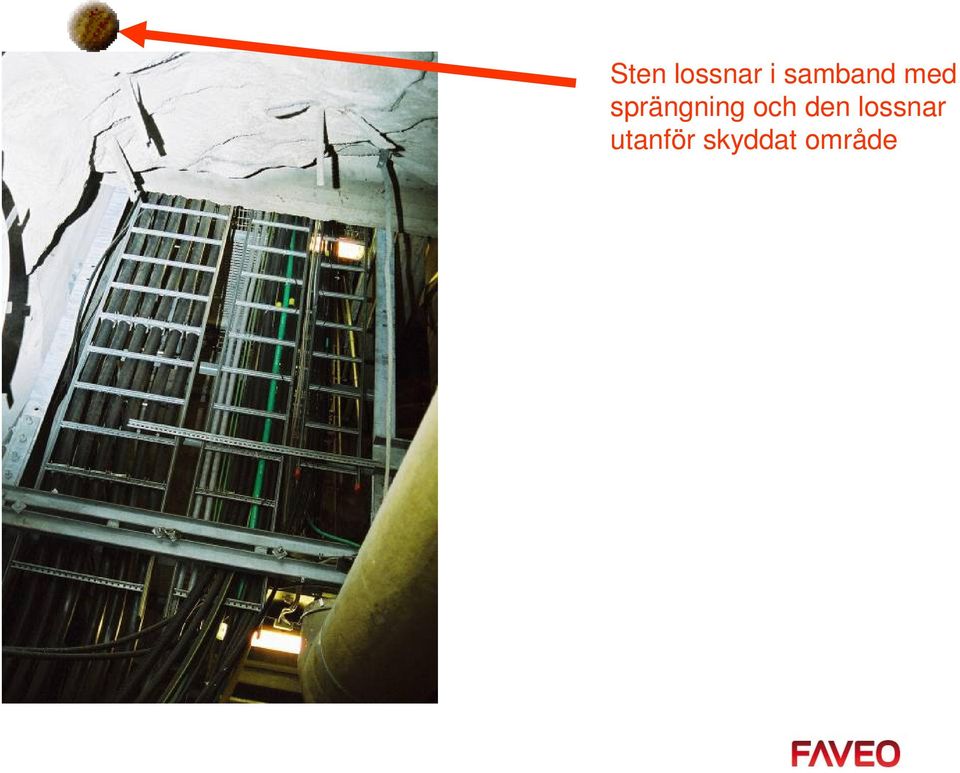

15 Sten lossnar i samband med sprängning och den lossnar utanför skyddat område

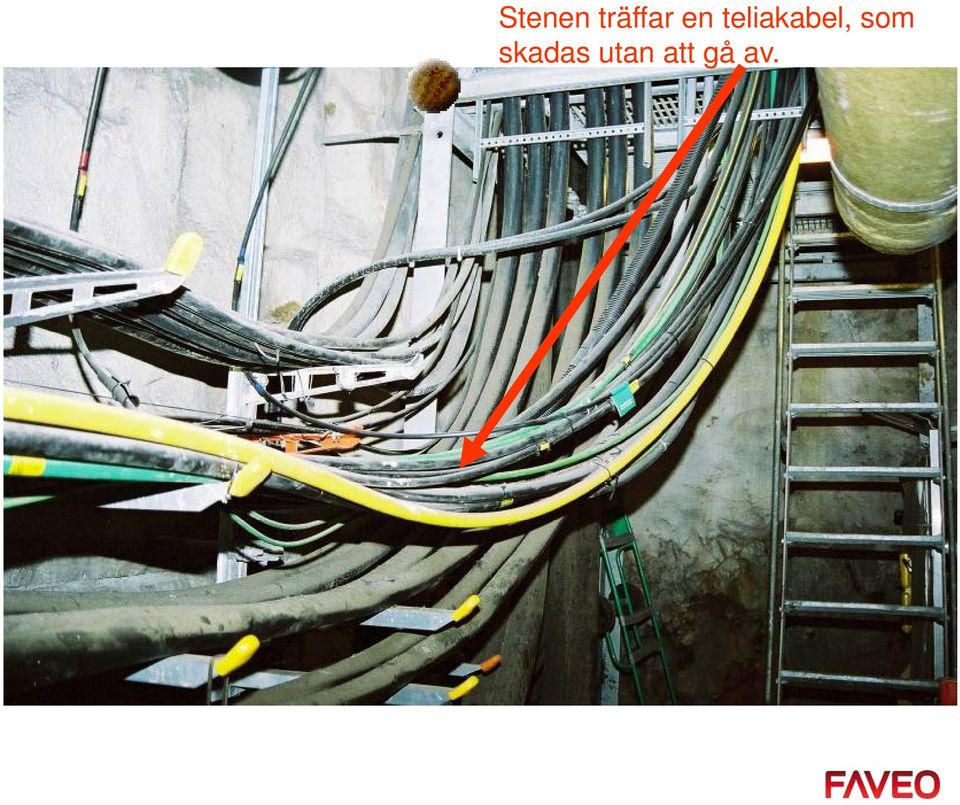

16 Stenen träffar en teliakabel, som skadas utan att gå av.

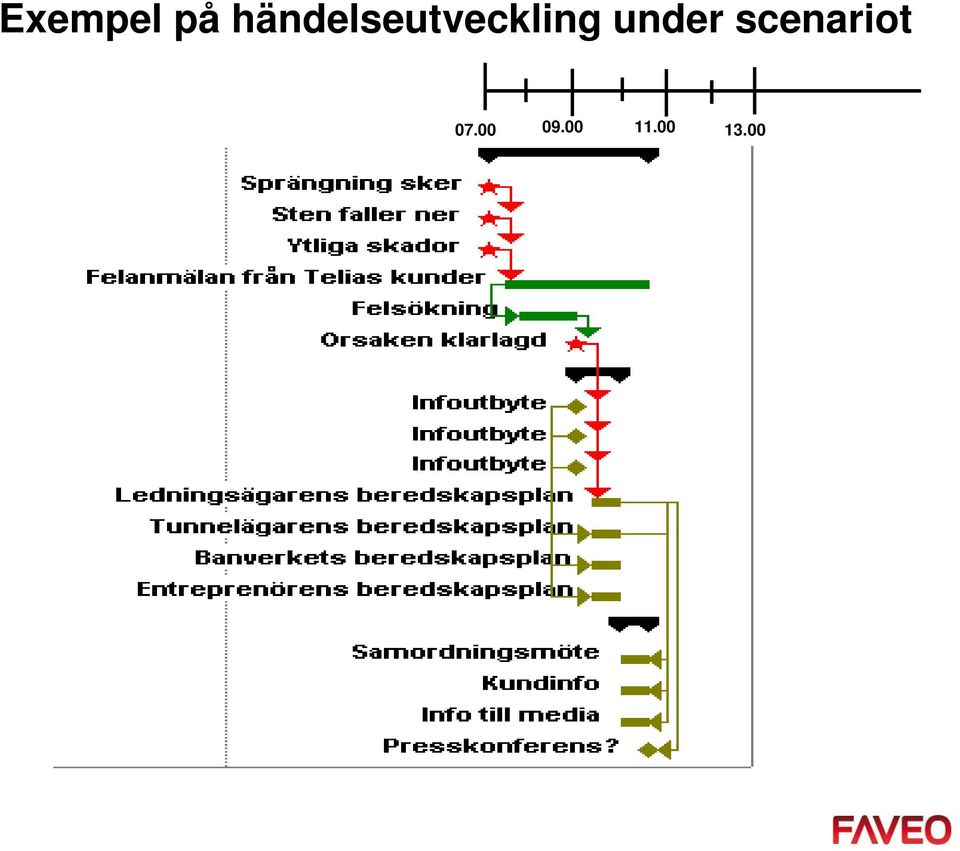

17 Exempel på händelseutveckling under scenariot

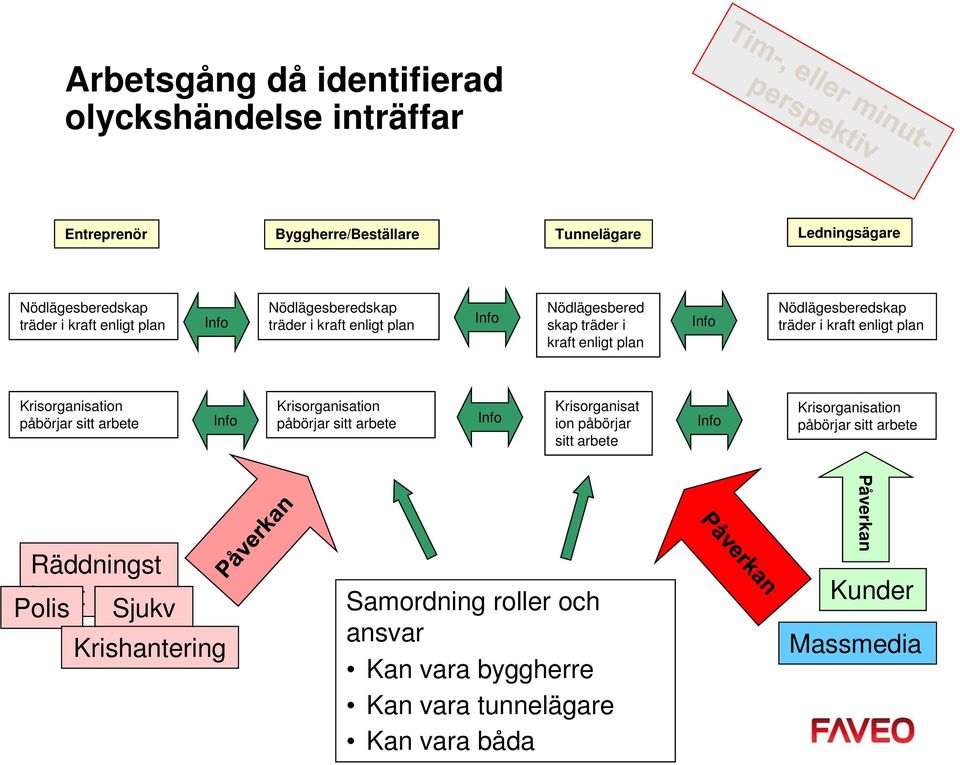

18 Arbetsgång då identifierad olyckshändelse inträffar Entreprenör Byggherre/Beställare Tunnelägare Ledningsägare Nödlägesberedskap träder i kraft enligt plan Info Nödlägesberedskap träder i kraft enligt plan Info Nödlägesbered skap träder i kraft enligt plan Info Nödlägesberedskap träder i kraft enligt plan Krisorganisation påbörjar sitt arbete Info Krisorganisation påbörjar sitt arbete Info Krisorganisat ion påbörjar sitt arbete Info Krisorganisation påbörjar sitt arbete Räddningst Polis jänst Sjukv Krishantering ård Samordning roller och ansvar Kan vara byggherre Kan vara tunnelägare Kan vara båda Påverkan Kunder Massmedia

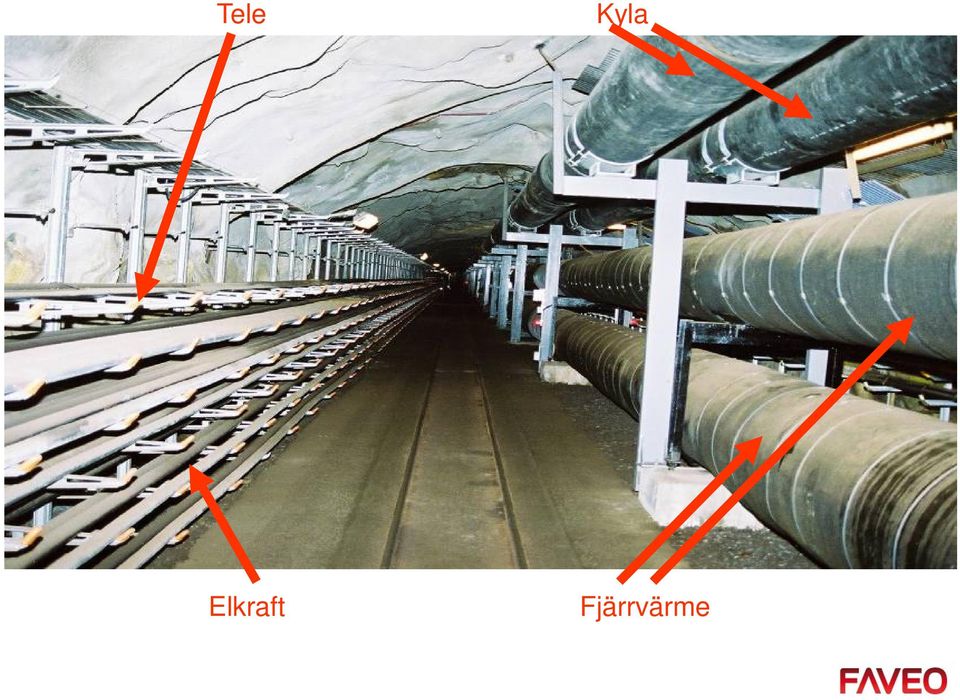

19 Tele Kyla Elkraft Fjärrvärme

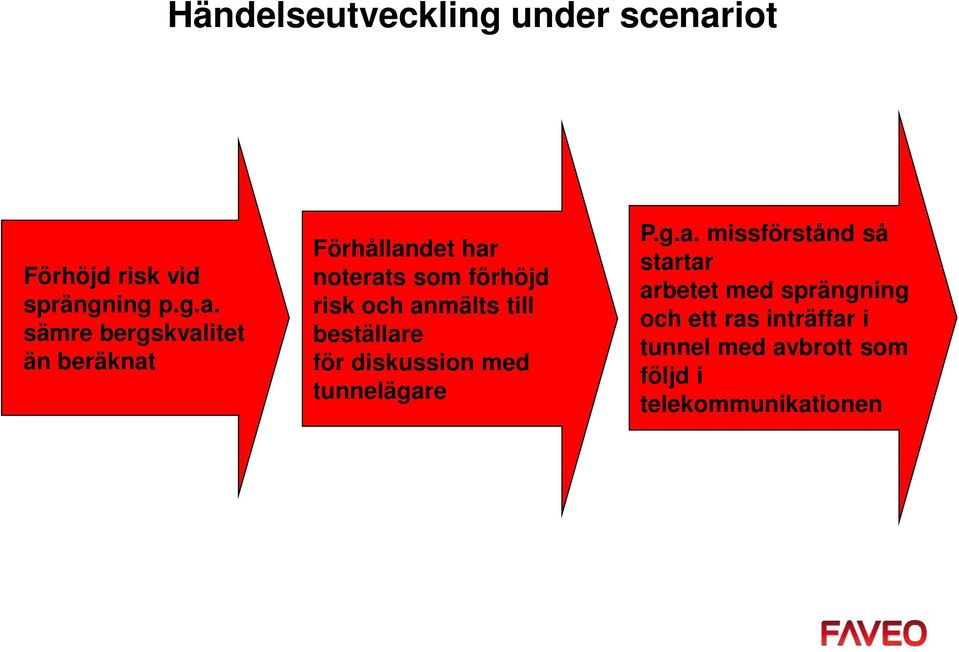

20 Händelseutveckling under scenariot Förhöjd risk vid sprängning p.g.a. sämre bergskvalitet än beräknat Förhållandet har noterats som förhöjd risk och anmälts till beställare för diskussion med tunnelägare P.g.a. missförstånd så startar arbetet med sprängning och ett ras inträffar i tunnel med avbrott som följd i telekommunikationen

21 Telefonledning 75 % påverkas Kraftledning 50 % påverkas Sättningar i rör ca 5 m Citybanan spårtunnel

22 Larmvägar Entreprenör Larm Byggherre RAS Tunnelägare Hyresgäst Larm

23 Akutskede LARM Återställningsskede Tillfällig återställningsgrupp Fortum och hyresgäster söker information om händelsens omfattning Banverket och entreprenör söker information om händelsens omfattning Banverket och entreprenör åtgärdar skadan genom att förstärka berget och lägga provisoriskt golv Arbeten med stängning av ledningar/rör samt tömning av rör Omkoppling till redundanta matningsvägar Fortum, Banverket, Entreprenör och Räddningstjänst träffas på plats i anslutning till ledningstunneln Klartecken att ledningar/rör är avstängda Fortum, Banverket, Entreprenör och Räddningstjänst går ner i ledningstunneln och kontrollerar olyckans omfattning Eftersom det är Fortums tunnel krävs medverkan från Fortum Banverk och Fortum fattar beslut om att ledningstunneln är säker arbetsplats Länsstyrelsen(???) prioriterar återställningsarbete med hänsyn till samhällsnyttan Krävs dispenser från arbetsmiljöverket för återställningsarbetets genomförande Fortum med hyresgäster reparerar skadade ledningar/rör

24 Ansvar och gränssnitt under återställning Trafikverk ansvarar för rasmassor, säkerställande av stabilitet i och återställande av själva ledningstunneln Fortum ansvarar tillsammans med sina hyresgäster för återställande av ledningar/rör?????? samordnar och prioriterar återställningsarbetet för exempelvis äldrevården, sjukvården och kommunikationer

25 Viktiga frågeställningar 1. Larmrutin Vilka larmmöjligheter finns? Hur ser larmrutinerna ut? Vem får larmet först? 2. Beredskapsorganisation Hur ser beredskapsorganisationerna ut? 3. Kommunikation Vilka är kommunikationsvägarna mellan Fortum Banverket? Vilka är kommunikationsvägarna mellan Fortum hyresgäster? Vem hanterar kommunikationen med media? 4. Ansvar Hur ser gränssnittet gällande ansvar ut mellan Banverket och Fortum? Vem gör vad? Vem ansvarar för vad? Vem kontaktar vem? Vem leder arbetet på olycksplatsen? 5. Tekniska frågor Finns redundans för ledningar/rör? Vad finns för hjälpmedel/verktyg att använda i ledningstunneln (ex. fordon)? Hur är ledningstunneln utformad ventilation, körbara vägar, tillgång till el och vatten m.m.? 6. Tider Hur lång tid tar det att koppla om till redundanta system? Hur lång tid tar det innan berget är säkrat? Hur lång tid tar det innan ledningar/rör i Fortum tunnel är åtgärdade och satta i drift?

26 Framdrift september 2011

27 Brand i hjullastare september 2011 under Blå Linjens sommaruppehåll

28 Framdrift oktober 2010

29 Larmkedja Föraren upptäcker brand Ringer 112 Händelse Plats Skadade mm Ringer NCC Komplettering med bl.a. mötesplats Rtj Sjukvården Platsledningen Aktivera utrymning för alla under jord. Kontroll utrymning och samling Polisen Larmar NCC krisorganisati on Larmar Citybanan Möter Räddningstjänsten och utgör stöd under insatsen Larmar egen krisorganisati on Larm Röd linje Larm

30 Brand i hjullastare - Utveckling av temperatur och effekt över tiden Brandeffekt hjullastare Temperatur i 8 m högt tak 12,0 400 Brandeffekt (MW) 10,0 8,0 6,0 4,0 2,0 0, tid (min) Gas temperatur ( o C) tid (min)

31 Tidsaxel scenariospel 7, byggskede ( ) Branden startar Utrymningslarm Räddntj. anländer mötesplats 2:a beskedet till Rtj: Brandgaser i blå linje Räddntj. beslutar att inte genomföra insats Larm 112 Larm platsledn 1:a besked till Rtj fr platsledning: Förare saknas Förare funnen oskadad Diskussion ventilationsfrågor (min) Aktivera utrymning för alla under jord. Kontroll utrymning och samling Krisledning larmar T-röd Utrymning genomförd Hela T-centralen (blå) rökfylld Platsledning NCC kompl info till SOS, larmar Citybanans jour och egen krisorg.

32 Ansvarsfördelning installationer Underlag insatsplan Utrymningslarm Utrymningsvägar Insatsvägar Räddningskammare Ventilation Brandvatten Brandcellsgränser exkl. SL:s egna Insatsplan Kommunikationssystem inkl. Rakel Passagekontrollsystem inkl. positionering

33 Rutiner och arbetsfördelning vid bekräftad brand och ideala förhållanden En sammanfattning av driftinstruktioner, åtgärdsplaner och övriga regelverk. Lokförare 2345 TL Ftkl Huvudarbetsuppgifter Stoppa ingående tågtrafik Tömma Citytunneln på tåg Larma SOS och ange händelse, huvudangreppsväg, spår/plats, tågtyp och antalet passagerare SOS Rä-tj Leda räddningsinsatsen Räddningsinsats och arbetsplatsjordning Stöd vid utrymning Sjukvård Polis Stöd vid utrymning Avspärrning och utredning Sjukvårdsinsatser ED L Larma OPA och KA Förbereda räddningsfrånkoppling och samordna denna Larma personal till räddningscontainer Medlyssning Telefon/Radio Uppgifter Bredvidsittning TDL Inre befäl/larmbefäl Insatschef Komplettera larmet till TL Kontrollera i driftinstruktion och starta åtgärdsplan Föra över insatstablå och ITV-bild till RC och ledningsrummen Service åt räddningstjänsten Larma och styra ordningsvakt Sambandsman 33

34 Rutiner och arbetsfördelning vid bekräftad brand och ideala förhållanden En sammanfattning av driftinstruktioner, åtgärdsplaner och övriga regelverk. 112 SOS TL Sjukvård Rä-tj Polis ED L Ftkl Huvudarbetsuppgifter Stoppa ingående tågtrafik Tömma Citytunneln på tåg Komplettera SOS och ange händelse, huvudangreppsväg, tågtyp, spår/plats, och antalet passagerare Leda räddningsinsatsen Räddningsinsats och arbetsplatsjordning Stöd vid utrymning Stöd vid utrymning Avspärrning och utredning Sjukvårdsinsatser Larma OPA och KA Förbereda räddningsfrånkoppling och samordna denna Larma personal till räddningscontainer Medlyssning Telefon/Radio Uppgifter Bredvidsittning TDL Inre befäl/larmbefäl Insatschef Sambandsman Komplettera larmet till TL Kontrollera i driftinstruktion och starta åtgärdsplan Föra över insatstablå och ITV-bild till RC och ledningsrummen Service åt räddningsledaren på RC Larma och styra ordningsvakt 34

35 Rutiner och arbetsfördelning vid bekräftad olycka och ideala förhållanden En sammanfattning av driftinstruktioner, åtgärdsplaner och övriga regelverk. TL Ftkl Huvudarbetsuppgifter Stoppa ingående tågtrafik Tömma Citytunneln på tåg Larma SOS och ange händelse, huvudangreppsväg tågtyp, spår/plats och antalet passagerare Aut. brandlarm SOS Rä-tj Leda räddningsinsatsen Räddningsinsats och arbetsplatsjordning Stöd vid utrymning Datakommunikation Sjukvård Polis Stöd vid utrymning Avspärrning och utredning Sjukvårdsinsatser Telefon/Radio Uppgifter Bredvidsittning ED L Larma OPA och ELA Förbereda räddningsfrånkoppling och samordna denna Larma personal till räddningscontainer Aut. brandlarm TDL Inre befäl/larmbefäl Insatschef Sambandsman Kontrollera i driftinstruktion och starta åtgärdsplan Info till TL att CT skall stängas och utrymmas Komplettera larmet till TL Föra över insatstablå och ITV-bild till RC och ledningsrummen Service åt räddningsledaren på RC Larma och styra ordningsmän 35
