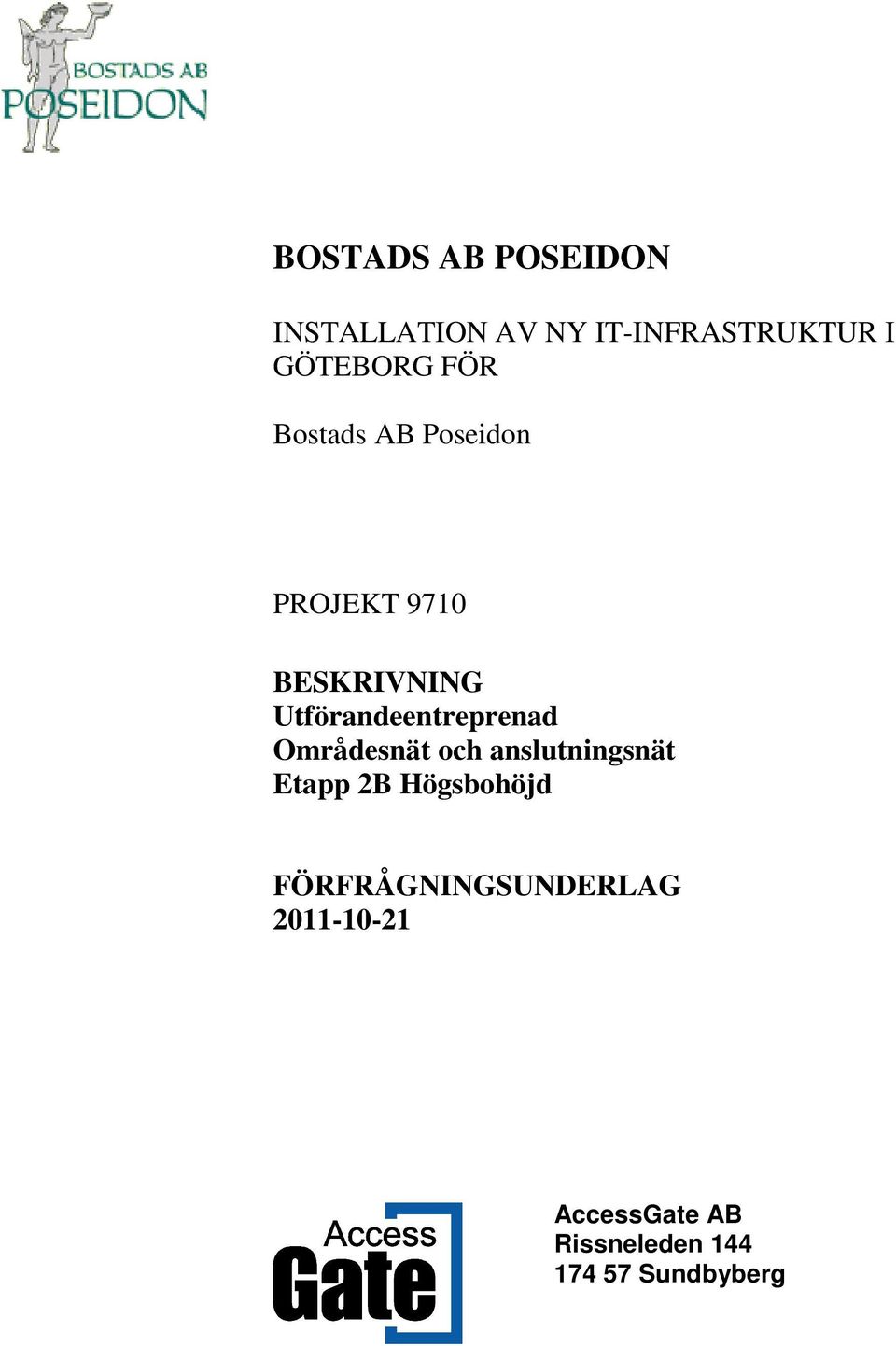

1 BOSTADS AB POSEIDON I FÖR Bostads AB Poseidon PROJEKT BESKRIVNING Utförandeentreprenad Områdesnät och anslutningsnät Etapp 2B Högsbohöjd FÖRFRÅGNINGSUNDERLAG AccessGate AB Rissneleden Sundbyberg

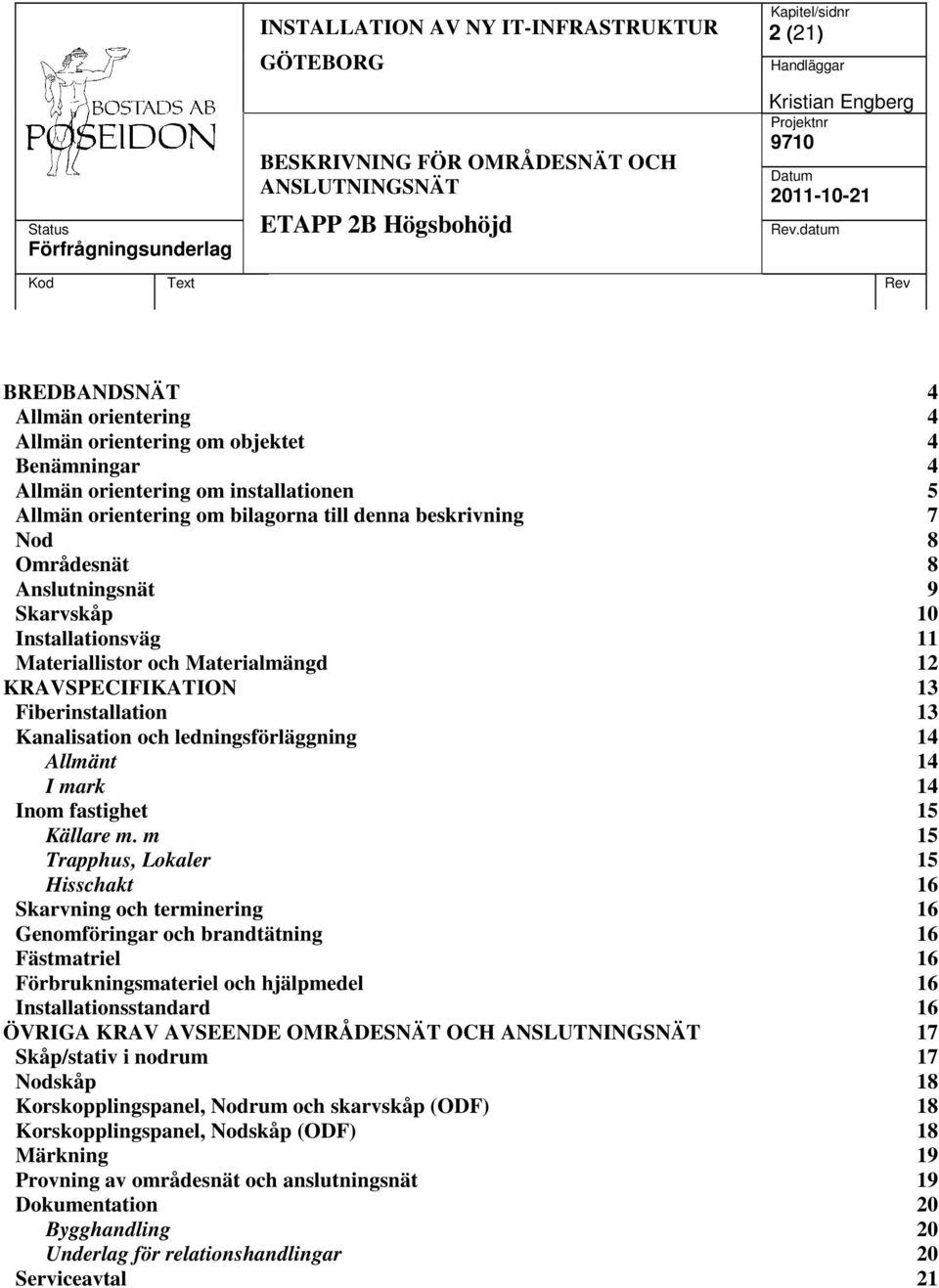

2 2 (21) BREDBANDSNÄT 4 Allmän orientering 4 Allmän orientering om objektet 4 Benämningar 4 Allmän orientering om installationen 5 Allmän orientering om bilagorna till denna beskrivning 7 Nod 8 Områdesnät 8 Anslutningsnät 9 Skarvskåp 10 Installationsväg 11 Materiallistor och Materialmängd 12 KRAVSPECIFIKATION 13 Fiberinstallation 13 Kanalisation och ledningsförläggning 14 Allmänt 14 I mark 14 Inom fastighet 15 Källare m. m 15 Trapphus, Lokaler 15 Hisschakt 16 Skarvning och terminering 16 Genomföringar och brandtätning 16 Fästmatriel 16 Förbrukningsmateriel och hjälpmedel 16 Installationsstandard 16 ÖVRIGA KRAV AVSEENDE OMRÅDESNÄT OCH 17 Skåp/stativ i nodrum 17 Nodskåp 18 Korskopplingspanel, Nodrum och skarvskåp (ODF) 18 Korskopplingspanel, Nodskåp (ODF) 18 Märkning 19 Provning av områdesnät och anslutningsnät 19 Dokumentation 20 Bygghandling 20 Underlag för relationshandlingar 20 Serviceavtal 21

3 3 (21) Bilaga 1: Bilaga 2: Bilaga 3: Bilaga 4: Objektförteckning som visar nodrum samt skarvskåps placering samt det totala antalet anslutningar i noden. Översiktritning och Områdesnätsritning samt övriga dokument som visar förbindelsen mellan nodrummen. HÖHÖ01: Anslutningsnätsritning samt övriga dokument som visar förbindelsen mellan nodrum och skarvskåp i HÖHÖ01. Summerad mängdförteckning som visar mängden beräknade färdiga enheter arbete som krävs för att färdigställa anslutningsnät samt områdesnät.

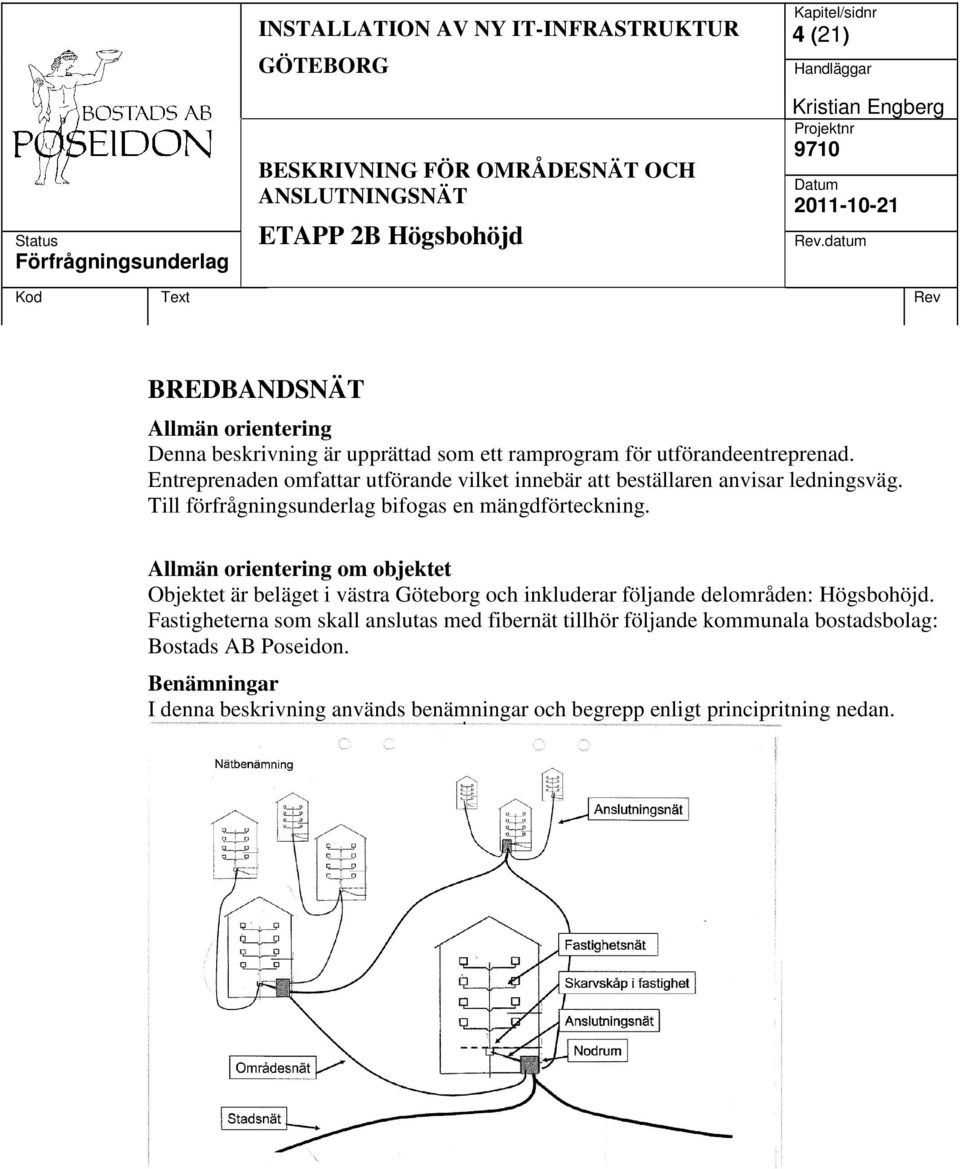

4 4 (21) BREDBANDSNÄT Allmän orientering Denna beskrivning är upprättad som ett ramprogram för utförandeentreprenad. Entreprenaden omfattar utförande vilket innebär att beställaren anvisar ledningsväg. Till förfrågningsunderlag bifogas en mängdförteckning. Allmän orientering om objektet Objektet är beläget i västra Göteborg och inkluderar följande delområden: Högsbohöjd. Fastigheterna som skall anslutas med fibernät tillhör följande kommunala bostadsbolag: Bostads AB Poseidon. Benämningar I denna beskrivning används benämningar och begrepp enligt principritning nedan.

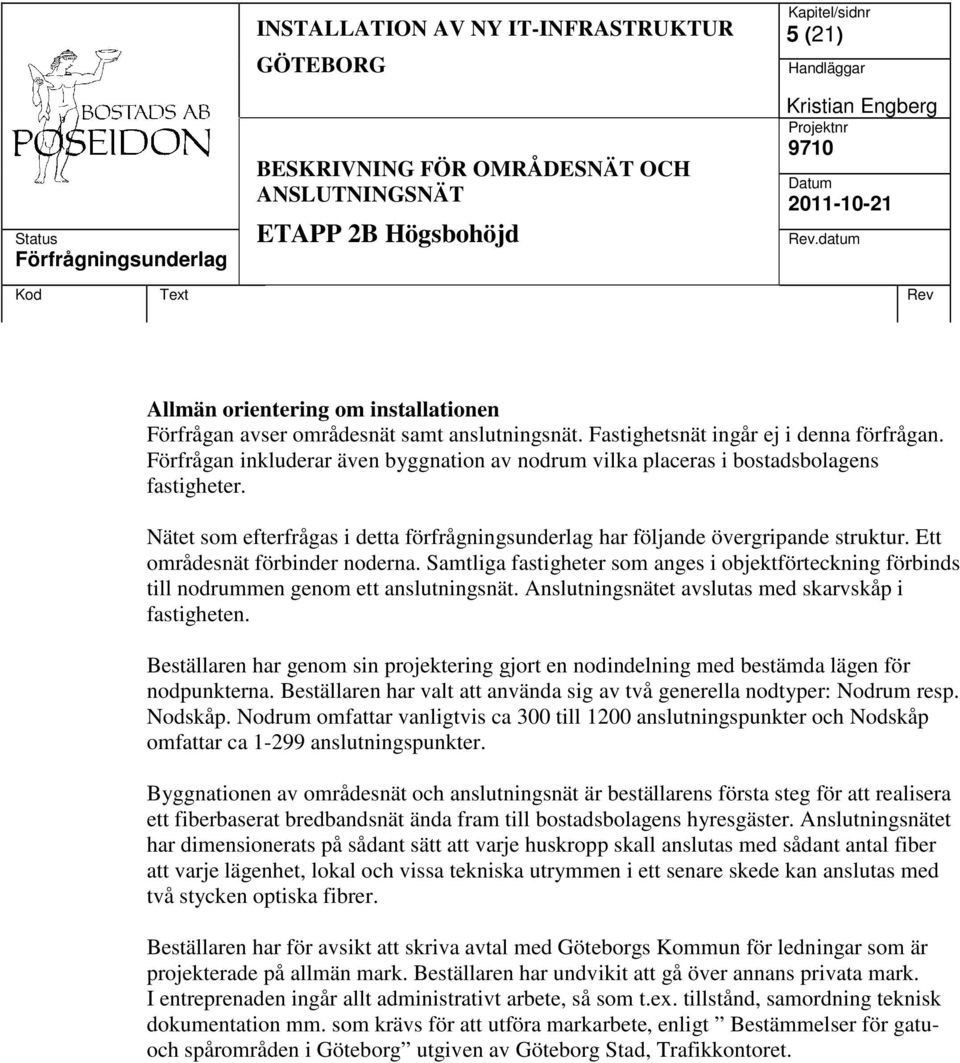

5 5 (21) Allmän orientering om installationen Förfrågan avser områdesnät samt anslutningsnät. Fastighetsnät ingår ej i denna förfrågan. Förfrågan inkluderar även byggnation av nodrum vilka placeras i bostadsbolagens fastigheter. Nätet som efterfrågas i detta förfrågningsunderlag har följande övergripande struktur. Ett områdesnät förbinder noderna. Samtliga fastigheter som anges i objektförteckning förbinds till nodrummen genom ett anslutningsnät. Anslutningsnätet avslutas med skarvskåp i fastigheten. Beställaren har genom sin projektering gjort en nodindelning med bestämda lägen för nodpunkterna. Beställaren har valt att använda sig av två generella nodtyper: Nodrum resp. Nodskåp. Nodrum omfattar vanligtvis ca 300 till 1200 anslutningspunkter och Nodskåp omfattar ca anslutningspunkter. Byggnationen av områdesnät och anslutningsnät är beställarens första steg för att realisera ett fiberbaserat bredbandsnät ända fram till bostadsbolagens hyresgäster. Anslutningsnätet har dimensionerats på sådant sätt att varje huskropp skall anslutas med sådant antal fiber att varje lägenhet, lokal och vissa tekniska utrymmen i ett senare skede kan anslutas med två stycken optiska fibrer. Beställaren har för avsikt att skriva avtal med Göteborgs Kommun för ledningar som är projekterade på allmän mark. Beställaren har undvikit att gå över annans privata mark. I entreprenaden ingår allt administrativt arbete, så som t.ex. tillstånd, samordning teknisk dokumentation mm. som krävs för att utföra markarbete, enligt Bestämmelser för gatuoch spårområden i Göteborg utgiven av Göteborg Stad, Trafikkontoret.

6 6 (21) Tabell 1 och 2 nedan visar på ett övergripande sätt nodindelning samt omfattning. Följande förkortningar används: Poseidon Bostads AB Poseidon Tabell 1: Nodindelning samt antal anslutningar i respektive nodområde Högsbohöjd Nodområde Område Fastighetsägare Antal anslutningar HÖHÖ01 Högsbohöjd Poseidon 920 Tabell 2: Nodrumsadresser Nod Nodrumsadress HÖHÖ01 Julianas Gård 1

7 7 (21) Allmän orientering om bilagorna till denna beskrivning Det skall noteras att de fiberdistributionslistor samt de panelkort som anges i bilagorna ej bifogas till detta förfrågningsunderlag utan överlämnas till den anbudsgivare som blir utsedd till leverantör. Samtliga handlingar är projekterade för 8 ribbon. Bilaga 1: Objektförteckning som visar nodrum samt skarvskåps placering samt det totala antalet anslutningar i noden. Objektsförteckning Högsbohöjd Bilaga 2: Översiktritning och Områdesnätsritning samt övriga dokument som visar förbindelsen mellan nodrummen. Dokument enligt dokumentförteckning E64-71-HÖHÖOMR Bilaga 3: HÖHÖ01: Anslutningsnätsritning samt övriga dokument som visar förbindelsen mellan nodskåp och skarvskåp i HÖHÖ01. Dokument enligt dokumentförteckning E64-71-HÖHÖ01 Bilaga 4: Summerad mängdförteckning som visar mängden beräknade färdiga enheter arbete som krävs för att färdigställa anslutningsnät samt områdesnät.

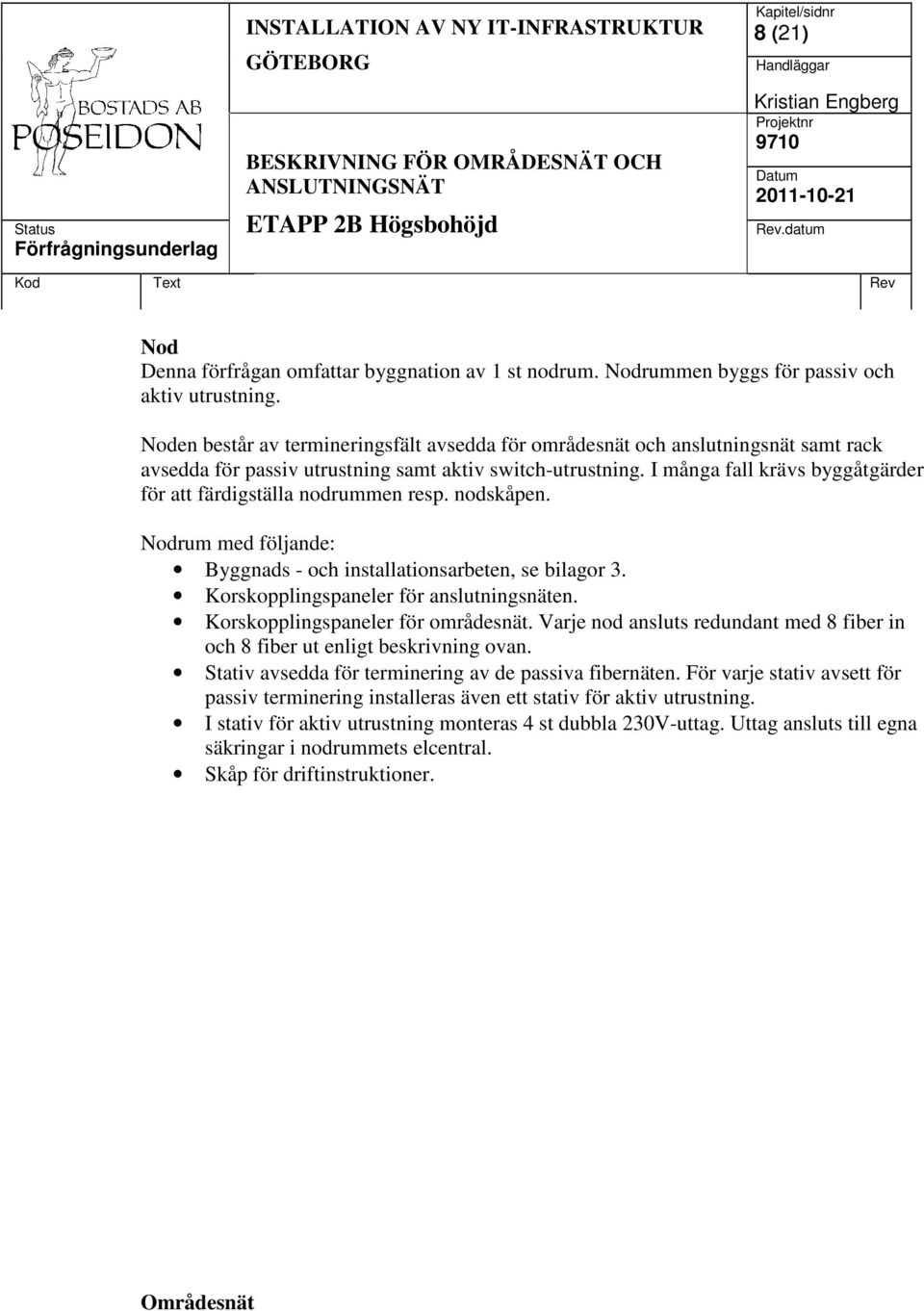

8 8 (21) Nod Denna förfrågan omfattar byggnation av 1 st nodrum. Nodrummen byggs för passiv och aktiv utrustning. Noden består av termineringsfält avsedda för områdesnät och anslutningsnät samt rack avsedda för passiv utrustning samt aktiv switch-utrustning. I många fall krävs byggåtgärder för att färdigställa nodrummen resp. nodskåpen. Nodrum med följande: Byggnads - och installationsarbeten, se bilagor 3. Korskopplingspaneler för anslutningsnäten. Korskopplingspaneler för områdesnät. Varje nod ansluts redundant med 8 fiber in och 8 fiber ut enligt beskrivning ovan. Stativ avsedda för terminering av de passiva fibernäten. För varje stativ avsett för passiv terminering installeras även ett stativ för aktiv utrustning. I stativ för aktiv utrustning monteras 4 st dubbla 230V-uttag. Uttag ansluts till egna säkringar i nodrummets elcentral. Skåp för driftinstruktioner. Områdesnät

9 9 (21) Områdesnätet med optisk fiberkabel, Singel Mode (SMF). Områdesnätet skall kontakteras i båda ändar med SC kontakter, Super-PC slipning och termineras i ODFer. Figur 1 visar principen för hur fiber skall kopplas vid utbyggnaden av områdesnätet. I beställarens projektering har så kallad kabelredundans använts, dvs de redundanta fiberparen har tillåtits att gå i samma kabel. Som framgår av figuren, skall 8 fibrer förläggas på sådant sätt att en redundant ring erhålles. Nod Nod Nod Figur 1: Principskiss över fiberstrukturen i ett områdesnät. Bilden visar generiskt hur fiber kopplas vid utbyggnaden av områdesnätet. ODF markerar noder. Nod Nod Nod Anslutningsnät

10 10 (21) Anslutningsnätet är det ledningsnät som sträcker sig från nod till skarvskåp vilka placeras i bostadsbolagens fastigheter. Anslutningsnätet termineras i förkontakterade ODF:er i nod och i skarvskåp. Anslutningsnätet förläggs i en stjärntopologi utan redundans. Anslutningsnätet är förberett för 100 % anslutningsgrad enligt separat objektsförteckning, se Bilaga 1. Anslutningsnätet utförs med optisk fiberkabel, Standard Singel Mode (SMF). Till varje skravskåp förläggs antal fiber enligt följande: Antal fiber = (2 fiber) x (n antal anslutningar) + (20% fiber i reserv) I skarvskåp termineras (2 fiber) x (n antal anslutningar) med SC kontakter, Super-PC slipning. De 20% reservfiber som förläggs till varje skarvskåp termineras i nodrum med SC kontakter, Super-PC slipning. I skarvskåp lämnas reserverna ej kontakterade i sling i separat utrymme i skåp, t.ex. i skarvkassett. Fiberöverskott i nodrum/nodskåp samt skarvskåp som genereras av fiberkablarnas fiber antal samt delning, slingas i separat utrymme i respektive utrustning, dvs detta fiberöverskott termineras ej utan slingas i t.ex separat kassett för framtida utnyttjande. Skarvskåp Skarvskåpet är det fysiska gränssnittet mellan anslutningsnätet och fastighetsnätet. Skarvskåp placeras i huvudsak i elrum eller liknande utrymme i varje fastighets källare/bottenplan. Skarvskåp utförs enligt följande: Skarvskåpet skall vara utfört i lackerad metall. Skåpets kulör skall vara neutral, t.ex grått eller vitt Skarvskåpet får ej överskrida följande dimensioner: Längd: 70 cm, Bredd: 70 cm och Djup: 40 cm Det invändiga måttet när skarvskåpsdörren är stängd skall vara mellan 7-8 cm mellan dörr och ODF-kontakt. Skarvskåpet skall ha kapacitet att terminera upp till 192 inkommande fibrer från anslutningsnätet samt 192 inkommande fibrer från fastighetsnätet, dvs skarvskåpet skall ha kapacitet att terminera anslutningsnät samt fastighetsnät avsett för 96 slutkunder. Skarvskåpet skall förses med förkontakterade ODF:er avsedda för terminering av anslutningsnätet. Kontakttyp SC, super PC-slipning.

11 11 (21) Skåpet skall vara försett med ett kassettsystem avsett för skarvning av fiber. Skarvskåpet skall utrustas med sådant antal och sådan typ av kassetter att: a) anslutningsnätskablarna kan skarvas mot de förkontakterade ODF:erna b) fastighenätet, som byggs i en annan entreprenad, kan terminera inkommande blåsfiber med hjälp av kevlarförstärkt pigtail. Skarvskåpet skall på ett säkert sätt hantera och lagra de 20% extra fibrerna som förläggs till varje skåp. Notera att dessa reservfibrer ej skall kontakteras i denna entreprenad, utan lämnas i sling för framtida bruk. I kommande entreprenader skall ett blåsfiberbaserat fastighetsnät installeras. Detta betyder att skarvskåpen som installeras i denna entreprenad skall vara förberedda för terminering av fastighetsnät baserade på blåsfiberteknologi där upp till 96 kunder ansluts till skåpet. Skarvskåpet skall på ett bra och kontrollerat sätt terminera mikrodukter såväl som multidukter avsedda för fastighetsnätsapplikationer. Skarvskåpets dörr skall kunna hängas både på skåpets högra och vänstra sida för att på detta sätt underlätta installation i trånga utrymmen. Skarvskåpen skall monteras på sådan höjd att vidare installationsarbete samt efterkommande servicearbete kan utföras i en godkänd och bra arbetsmiljö. Skarvskåpet skall vara utrustat med vridbart vred. Om Beställaren anvisar en skarvskåpsplacering som befinner sig i ett allmänt utrymme vilket hyresgäster har tillgång till, skall skåpet skyddas med hjälp av en låsbar gallerbur, skyddsklass 2. Samtliga gallerburar som installeras skall ha bygel för hänglås. Beställaren tillhandahåller hänglås. Installationsväg Beställaren anvisar utrymmen avsedda för lokalisering av nodrum, nodskåp samt skarvskåp. Beställaren anvisar ledningsväg. Den anvisade ledningsväg presenteras på ritningar enligt ritningsförteckning i bilagor till förfrågningsunderlag. Med anvisad ledningsväg menas den förläggningsväg beställaren har funnit mest gynnsam, varför Beställaren i detta förfrågningsunderlag anvisar den under anbudsfasen projekterade ledningsvägen. Entreprenören har dock rätt att föreslå andra förläggningsvägar som enligt Entreprenören gynnar både beställare och entreprenör. Beställaren har dock rätt att endera godkänna Entreprenörens förlag eller avslå förslaget. Anvisad ledningsväg i befintlig kanalisation/kulvert har beställaren inventerat okulärt.

12 12 (21) Entreprenören skall i god tid före installation kontrollera att befintlig kanalisation/kulvert är hel. Kontroll skall utföras genom käppning eller liknande. Materiallistor och Materialmängd Till detta förfrågningsunderlag bifogar beställaren en summerad mängdförteckning, se Bilaga 4, över den typ och mängd materiel som har beräknats åtgå för att realisera anläggningen. Denna mängdföreteckning inkluderar inte byggnation av nodrum/nodskåp. För nodrum/nodskåp gäller omfattning enligt bilaga 3. Den av beställaren definierade materialmängden har beräknats på följande sätt: Kabelmängd: Mängd har uppmätts på situationsplan. Den uppmätta mängden har därefter justerats med följande parametrar: 3 m vertikal förläggning på vägg vid in- /utgång i fastighet, 3 % curl,10 meter cutting loss vid varje kabelände. Efter summering av den uppmätta längden och de ovan beskrivna justeringsparametrarna har summan multiplicerats med 1,15 för kabelmängder relaterade till anslutningsnätet och 1,05 för kabelmängder relaterade till områdesnätet. Detta för att bättre beskriva verkliga installationsförhållanden där t.ex. kabelstråket byter sida i källarkorridor för att på det sättet undvika befintliga anläggningsdelar samt att även beskriva kabelstråkens variation i höjdled (z-led). Annan typ av kabelåtgång relaterat till spill, så som spill orsakad av trumallokering, kasserad kabel på grund av installationsskador mm har ej beaktats i beställarens materialmängdning. Kontakterade produkter har beräknats från objektsförteckning samt genomgång av de definierade kablarnas fiberantal. Den angivna mängden fibersvets inkluderar allt svetsarbete i nod, allt svetsarbete i skarvskåp samt allt svetsarbete i mellanskarvning Skyddsmaterial inomhus: Mängden längrelaterade produkter, t.ex. bärlina, har uppmätts på situationsplan. Mängden har multiplicerats med 1,15 för att på et bättre sätt beskriva verkliga installationsförhållanden. Övrigt spill har ej beaktats. Mängden Ny schakt har uppmätts på situationsplan. Mängden ny schakt relaterade till anslutningsnätet är justerad genom att multiplicera den uppmätta mängden med 1,03. Mängden ny schakt i områdesnätet har justerats genom att multiplicera den uppmätta längden med 1,03. Skyddsmaterial utomhus: Mängden längrelaterade produkter, t.ex. sub-slang, har uppmätts på situationsplan. Mängden har multiplicerats med 1,15 för att på et bättre sätt beskriva verkliga installationsförhållanden. Övrigt spill har ej beaktats.

13 13 (21) Entreprenören skall i sitt anbud inkludera materialförsörjning av den av beställaren definierade materielen samt även beakta att vissa produkttyper kommer uppvisa större åtgång på grund av spill. I förfrågningsunderlagets anbudsformulär inkluderas á-prisformulär för positioner som tillsammans summeras till avgiven anbudssumma. Varje position i á-prisformulären beskriver en färdig enhet arbete inkluderande installation, material, provning, märkning, dokumentation, samordning, planering, koordinering, ledning, utrustning, hjälpmedel, logistik, kontroll mm. À-prisformulären, se Bilaga till anbudsformulär, kommer att förutom summering av anbudssumman att användas för slutgiltig reglering av kontraktsvärde samt reglering av ändrings- och tilläggsarbete. Entreprenören skall därför fördela sin totala beräknade kostnadsmassa inklusive täckningsbidrag till de angivna positionerna så att á-priserna på ett riktigt sätt beskriver det efterfrågade arbetet. Detta innebär att entreprenören själv sätter varje positions omfång i beaktande av att summan av alla positioner beskriver helheten samt även tillkommande och avgående arbeten. Reglering av entreprenadens slutgiltiga kostnad skall göras mot de av beställaren angivna mängderna, installerad mängd samt de av entreprenören avgivna á-priserna. Regleringsmängden skall framgå på de underlag för relationshandling som Entreprenören lämnar till Beställaren. Det åligger Entreprenören att kontinuerligt följa upp installerad mängd arbete och därigenom påvisa eventuella differenser mot beställarens underlag. Uppföljningen skall kontinuerligt presenteras på byggmöten. KRAVSPECIFIKATION Fiberinstallation Den kompletta fiberinstallationen skall uppfylla SS-EN , klass OS1, med följande avsteg: - Fiberlänkar som i sin längd understiger 2 km skall uppvisa lägre dämpning än 3,0 db, mätt vid 1310 och 1550 nm. - Fiberlänkar som överstiger 2 km skall ej uppvisa högre dämpning än följande samband: 1310 nm: (optisk längd i km)x0,4+(antal skarvar)x0,25+1,0+0,5 db 1550 nm: (optisk längd i km)x0,25+(antal skarvar)x0,25+1,0+0,5 db Den av Entreprenören valda materielen skall vara samma för hela området och får inte ändras under entreprenadtiden.

14 14 (21) I anbudet skall Entreprenören presentera den valda materielen genom att bifoga produktspecifikationer. De installationsanvisningar som anges av materielproducenter skall följas vid installationsarbetet, spårbarhet skall kunna visas. All materiel som installeras skall vara halogenfri, gränsvärde enligt IEC Den optiska fiber som installeras skall uppfylla de krav som anges i ITU-T G.652D Krav på fiberdämpning vid 1550 nm: Dämpning i enskild fiber får ej överstiga max=0,25 db/km, medeldämpning räknat på samtliga fibrer i en kabel får ej överstiga medel=0,22 db/km. Optiska kontaktdon av typ SC/UPC skall uppfylla de krav som anges i IEC Maximal dämpning för ett kontaktgränssnitt är 0,5 db och det typiska dämpningsvärdet skall ej överstiga 0,3 db. Kontakternas reflektionsdämpning skall vara -45 db eller lägre. Kontaktdon skall vara förkontakterade med fibersvans. Reflexion från godtycklig punkt i det installerade systemet får ej överstiga -45 db. De skarvmellanstycken som installeras skall vara blå och vara utrustade med keramiska styrrör. All fiberskarvning skall svetsas och maximal dämpning vid enskild svetsad skarv är max=0,25 db. Kanalisation och ledningsförläggning Allmänt I mark All nyinstallerad materiel skall vara halogenfri. All erforderlig kanalisation skall ingå i entreprenaden där ej annat anges. Om befintlig kanalisation nyttjas, skall arbetet med nya ledningar utföras så att det ej påverkar driften på befintlig anläggning. Kabel skall förläggas så att dess transmissionsegenskaper inte försämras. Kabel får inte förläggas på fasader. Ny kanalisation fästes mot underlaget med skruv och plugg Mellan byggnader skall kabel förläggas i mark Befintliga rör och kulvertar i mark ägda av bostadsbolagen får nyttjas för ledningar mellan husen. Dragtråd finns inte i befintlig kanalisation. All håltagning i fasad, grävning, återfyllning och återställande av mark ingår i denna entreprenad.

15 15 (21) Där kanalisation saknas skall ledningar förläggas i nya markrör enligt EBR B 14:00. Extra dragtråd skall alltid medtagas i all markkanalisation, ny likväl som existerande. Märkband för möjlighet att lokalisera fiberkablar skall installeras där ny kanalisation i mark installeras Vid nyförläggning av markanalisation i anslutningsnätet förläggs 1 st reservrör med dragtråd och diameter 50 mm parallellt med ny kanalisation i mark. Resevrören skall vara avpassade för kabelinstallation och vara släta på insidan. Vid nyförläggning av markkanalisation i områdesnätet förläggs 1 st 40/32 mm subslang parallellt med ny kanalisation. Vid håltagning i fasad och grund skall detta utföras på sådant sätt att risken för vatteninträngning minimeras. Frågor beträffande lokala markarbetesföreskrifter och andra lokala föreskrifter i samband med initiering och genomförande av detta åtagande hänvisas till Göteborgs kommun. Ledningsdragning i mark utförs enligt dessa föreskrifter samt efter samråd med beställaren. Ledningar får ej förläggas på privat mark. Inom fastighet Källare m. m Ledning skall förläggas på kabelstege eller klamrad på vägg/tak, eller på linspann. Kabelstegar och linspann dimensioneras efter kabelbehov. Linspann får ha max nedhäng mellan fästpunkter 20 mm. Max nedhäng på kabel från vajer är 3 mm. All ledning som installeras upp till 2 meter från golv i allmänna utrymmen alternativ utrymmen där hyresgäst/er har tillgång till skall förses med heltäckande kabelskydd av stål eller aluminium. Ny kanalisation förläggs i korridorstråk i möjligaste mån. Kanalisation monteras så högt som möjligt i utrymmen i fastigheter. Myndighetskrav gällande skyddsrum skall följas. Erforderlig mängd håltagning inomhus i vägg, valv mm ingår i åtagandet. Trapphus, Lokaler Ny erforderlig kanalisation utförs med metallkanaler i samråd med beställaren. Kanalisationen skall ingå i ett system med färdiga hörn och ändstycken Kanalisationen målas i lika kulör som omgivande väggfärg

16 16 (21) Kanalisationen monteras företrädesvis i vägg/takvinkel Lock till kanal skall endast kunna öppnas med verktyg Hisschakt Hisschakt får ej nyttjas för ledningsdragning. Skarvning och terminering Skarvning av ledning/kabel skall ske i en för skarvning avsedd box. Boxen skall vara utförd i plåt. Boxen skall placeras i el-rum eller annat icke allmänt utrymme inom fastighet eller i av beställaren godkänd kabelbrunn utomhus. Genomföringar och brandtätning All håltagning, genomföringar ingår i entreprenaden, samt tätning av håltagningar mot brand, vatten, lukt och ljud. Efterlagning skall ingå och utföras av samma materiel, struktur och färg som den befintliga väggen/tak/golv ytan Fästmatriel Apparater, kanalisationsmateriel, ledningar skall fästas med därför avsedd fästmateriel. Infästningar direkt i vägg, tak eller golv skall utföras med skruv och plugg. Max klamringsavstånd kabel på linspann är 750mm, och var fjärde klammer/buntband skall vara utförd i rostfritt stål. Förbrukningsmateriel och hjälpmedel Erforderlig mängd förbrukningsmateriel samt hjälpmedel ingår i entreprenaden. Installationsstandard Områdesnät och anslutningsnät skall i tillämpliga delar följa SS-EN

17 17 (21) ÖVRIGA KRAV AVSEENDE OMRÅDESNÄT OCH Skåp/stativ i nodrum Skåp/stativ är dimensionerade på sådant sätt att även kommunikationsoperatörens utrustning får plats. Detta innebär att för varje rack som terminerar anslutningsnätet i noden, skall ett rack avsett för kommunikationsoperatörens utrustning installeras. I varje nodrum skall ett separat skarvstativ installeras. I skarvstativet skarvas anslutningsnätets korskopplingspaneler (förkontakterade ODF:er) mot utgående kabel. Skarvstativ Passivt korskopplingsfält Stativ för aktiv utrustning Passivt korskopplingsfält Stativ för aktiv utrustning Figur 2: Schematisk bild av stativ samt skarvstativ i nodrum. Skåp/stativ skall vara 19 golvstativ Trådledare för korskopplingskablage skall ingå mellan varje enhet i stativ. Byglar för hantering av korskopplingskablage skall installeras på båda sidor av stativ. Kabel/kablage som installeras på skåpets/stativets baksida skall förläggas i trådledare. Skåp/stativ skyddssjordas på föreskrivet sätt. Det invändiga måttet när skåpsdörren är stängd skall vara mellan 7-8 cm mellan dörr och ODF-kontakt.

18 18 (21) Nodskåp Nodskåp är dimensionerade på sådant sätt att även kommunikationsoperatörens utrustning får plats. Passivt/ Aktivt korskopplingsfält Blåsfiber ODF för direkt anslutning av fastighetsnät Passivt/ Aktivt korskopplingsfält Blåsfiber ODF för direkt anslutning av fastighetsnät Figur 3: Schematisk bild av stativ i nodskåp. De skåp/stativ som installeras i entreprenaden skall vara utrustade med heltäckande sidor samt låsbara dörrar. Samtliga skåp/stativ skall vara utrustade med enhetligt låssystem där en nyckel kan öppna och låsa samtliga skåp/rack. Skåp/stativ skall vara 19. Trådledare för korskopplingskablage skall ingå mellan varje enhet i rack. Byglar för hantering av korskopplingskablage skall installeras på båda sidor av stativ. Kabel/kablage som installeras på skåpet/rackets baksida skall förläggas i trådledare. Stativ skyddssjordas på föreskrivet sätt. Det invändiga måttet när skåpsdörren är stängd skall vara mellan 7-8 cm mellan dörr och ODF-kontakt. Korskopplingspanel, Nodrum och skarvskåp (ODF) Förkontakterade ODFer skall användas i nodrum och skarvskåp. I nodrum skarvas dessa ODFer mot utgående kabel i separat skarvstativ. I skarvskåp skarvas de förkontakterade ODF:erna i separata skarvkassetter. ODF:er monteras i 19 stativ. Korskopplingspanel, Nodskåp (ODF) I nodskåp installeras förkontakterade ODFer samt även blåsfiber-odf avsedda för fastighetsnät. I nodskåp skarvas förkontakterade ODFer mot utgående kabel i separat

19 19 (21) skarvkasetter placerade i stavtivet. I en annan entreprenad termineras fastighetsnätets blåsfiberdukt samt blåsfiber i blåsfiber-odferna. ODF:er monteras i 19 stativ. Märkning Märkning skall ske i enlighet med standard SS Märkning görs med hjälp av skyltämne som väl skyddar angiven märktext. Skylten fästes på plana ytor med skruv. På kabel fästes skylten med spännband av kvalitet motsvarande spännband från Thorsman. Samtliga ledningar som termineras i nod eller skarvskåp, alternativt passerar nod eller skarvskåp, skall märkas i anslutning till nod. Samtliga kablar märk på båda sidor om genomföringar genom väg. Markförlagd kabel som kommer in eller går ut ur i fastighet märks i anslutning till ingångs eller utgångsgenomföring. Provning av områdesnät och anslutningsnät Provning av fiberinstallationer skall genomföras med OTDR-instrument och som totaldämpningsmätning med db-mätare (Ljuskälla och effektmätare inklusive längdmätning). Samtliga instrument som används vid mätning/provning skall kalibreras enligt respektive instrumentleverantörs rekommendationer. Kalibrering av instrument skall vara spårbar. Anslutningsnät och områdesnät provas enligt följande: Anslutningsnät: Slutmätning genom totaldämpningsmätning där varje delsträcka provas var för sig enlig IEC metod 1a. Mätning utförs vid 1310 och 1550 nm. Längdmätning skall ingå. Mätning görs i båda riktningarna på samtliga fiber. Områdesnät: OTDR-mätning vid 1550 nm görs från båda håll på samtliga fibrer. Vid OTDR-mätningen skall 50 m referensfiber nyttjas vid inkoppling och urkoppling av OTDR-signal. Dessutom görs slutmätning genom totaldämpningsmätning där varje delsträcka provas var för sig enlig IEC metod 1a. Mätning utförs vid 1310 och 1550 nm. Längdmätning skall ingå. Mätning görs i båda riktningarna på samtliga fiber.

20 20 (21) Eftersom samtliga fibrer i anslutningsnätskablarna skall termineras i nod, kommer vissa av dessa fibrer ej vara terminerade i skarvskåp. Dessa fibrer skall OTDR-mätas från nod. Provningen, som utförs vid 1550 nm, skall inkludera optiska egenskaper genererade av kontaktdon i ODF, fiberskarvar samt fibern mellan ODF och skarvskåp. Alla provningsresultat sammanställs i tabell med uppmätt verklig dämpning, längd, polarisation samt gränsvärde enligt SS-EN klass OS1 och levereras tillsammans med mätprotokoll på CD-skiva i Adobe PDF-format samt i orginalformat. Entreprenören skall även inom sitt åtagande tillse att Beställaren erhåller mjukvara för att läsa orginalfiler. Dokumentation Samtliga handlingar skall vara utförda på svenska. Bygghandling Beställarens syfte med den under anbudsfasen gjorda projekteringen är att den framtagna dokumentationen skall tjäna som bygghandling. Entreprenören kan med denna dokumentation som grund genomföra planering av åtagandet. Beställarens framtagna dokumentation är projekterad för 8 ribbon. Väljer entreprenören en annan fiberfördelning än 8 ribbon, ingår det entreprenörens åtagande att revidera beställarens dokumentation till den nya fiberfördelningen. Entreprenören skall dock alltid komplettera bygghandlingen med följande dokument: Tekniska specifikationer och materielförteckningar för samtliga anläggningsdelar. Broschyrer över i anläggningen ingående utrustning. Miljödeklarationer över i anläggningen ingående produkter Objektlista med statushantering, skall finnas tillgänglig under entreprenadtiden och avrapporteras vid byggmöten. Underlag för relationshandlingar Underlag för relationshandlingar skall bestå av bygghandlingskopia på vilken avvikelser förts in. Mått, kanalisationsvägar, kabeltyper och andra uppgifter skall vara införda och angivna för att tjäna som underlag för relationshandlingar. Underlag för relationshandlingar skall levereras till beställaren senast 14 dagar före slutbesiktning.

21 21 (21) Samtliga handlingar stämplas RELATIONSHANDLING, företag, projektansvarig, och dateras. Leverans av följande underlag ingår i entreprenaden. - Förteckning över samtliga dokument som lämnas till beställare - Underlag för situationsplan med inlagd ledningsväg (rödmarkerad bygghandling) - Underlag för nätschema (rödmarkerad bygghandling) - Underlag till monteringsritning, av entreprenör ifylld mall. - Underlag till panelkort, av entreprenör ifylld mall. - Objektlista med statushantering, - Förklaringar till fibernumrering/färgkodning i kablar. - Underlag för anläggningsbeskrivning, dvs. beskrivning av de med beställaren överenskomna avvikelser från den tekniska beskrivningen. - Adress och telefonförteckning över entreprenörer, materielleverantörer, montörer, arbetsledare. - Tekniska specifikationer och materielförteckningar för samtliga anläggningsdelar. - Broschyrer över i anläggningen ingående utrustning. - Skyltförteckning. - Miljövarudeklarationer över i anläggningen ingående produkter - Systemgaranti där entreprenören ikläder sig garantiåtagandet Serviceavtal Separat pris lämnas på serviceavtal. Avtalstiden är två år efter entreprenadens godkännande. Serviceavtalet innefattar tillsyn, skötsel, underhåll samt reparation utöver garantiåtagande. Åtgärder påbörjas inom 4 timmar från mottagen felanmälan. Åtagandet är gällande 24 timmar, 7 dagar i veckan under årets alla dagar. Områdesnät och anslutningsnät skall omgående repareras.
