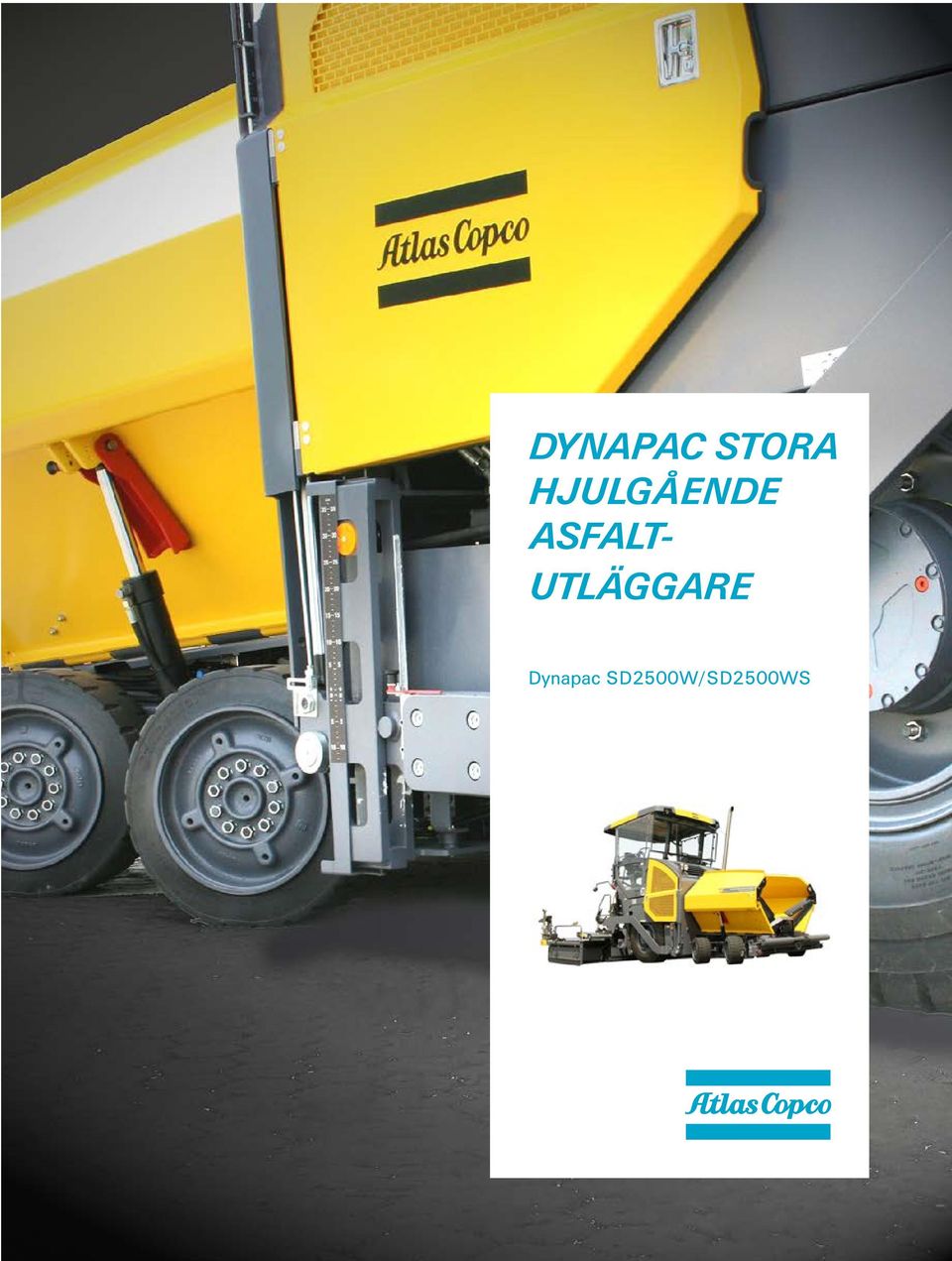

1 DYNAPAC STORA HJULGÅENDE ASFALT- UTLÄGGARE Dynapac SD2500W/SD2500WS

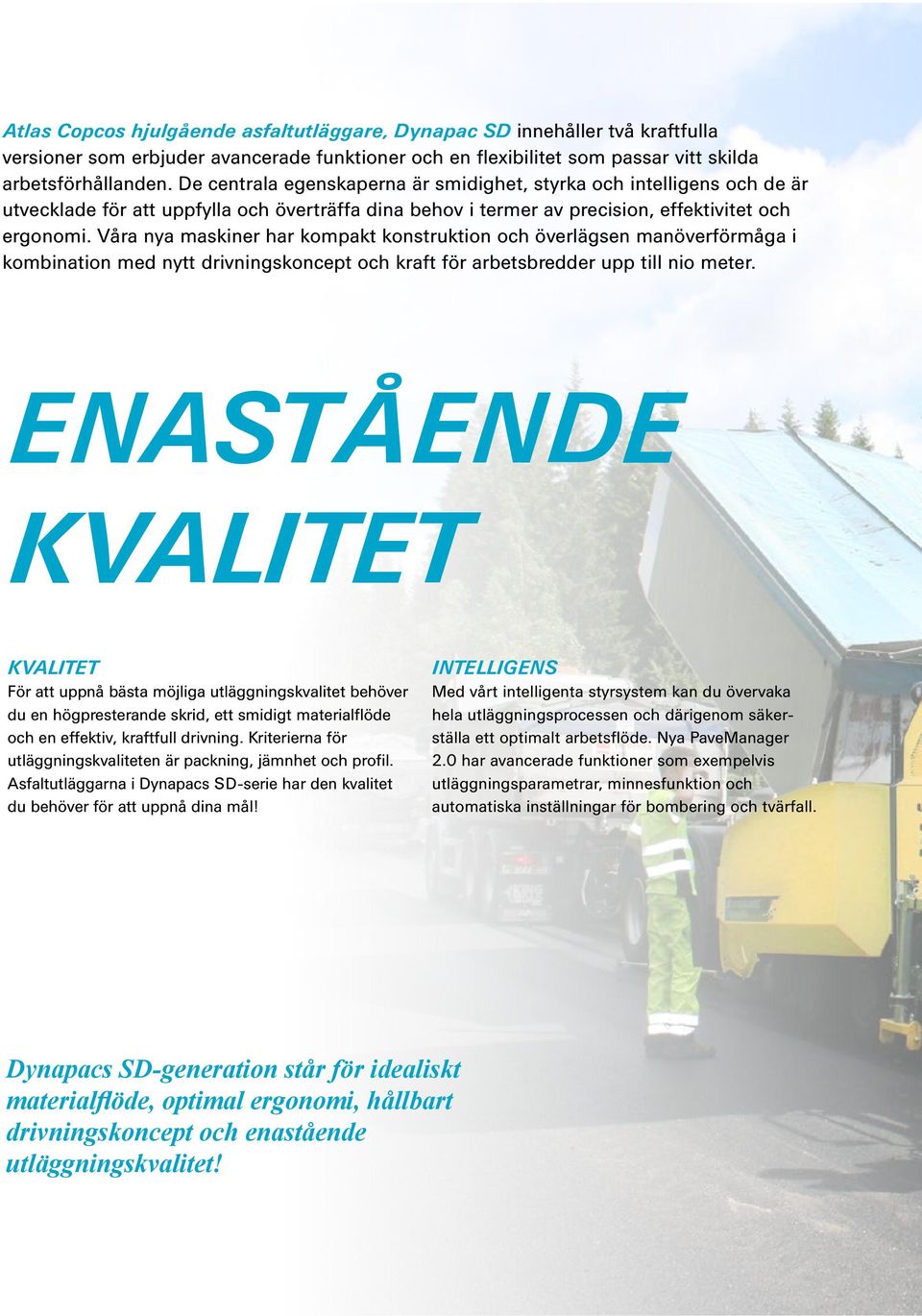

2 Atlas Copcos hjulgående asfaltutläggare, Dynapac SD innehåller två kraftfulla versioner som erbjuder avancerade funktioner och en flexibilitet som passar vitt skilda arbetsförhållanden. De centrala egenskaperna är smidighet, styrka och intelligens och de är utvecklade för att uppfylla och överträffa dina behov i termer av precision, effektivitet och ergonomi. Våra nya maskiner har kompakt konstruktion och överlägsen manöverförmåga i kombination med nytt drivningskoncept och kraft för arbetsbredder upp till nio meter. ENASTÅENDE KVALITET KVALITET För att uppnå bästa möjliga utläggningskvalitet behöver du en högpresterande skrid, ett smidigt materialflöde och en effektiv, kraftfull drivning. Kriterierna för utläggningskvaliteten är packning, jämnhet och profil. Asfaltutläggarna i Dynapacs SD-serie har den kvalitet du behöver för att uppnå dina mål! INTELLIGENS Med vårt intelligenta styrsystem kan du övervaka hela utläggningsprocessen och därigenom säkerställa ett optimalt arbetsflöde. Nya PaveManager 2.0 har avancerade funktioner som exempelvis utläggningsparametrar, minnesfunktion och automatiska inställningar för bombering och tvärfall. Dynapacs SD-generation står för idealiskt materialflöde, optimal ergonomi, hållbart drivningskoncept och enastående utläggningskvalitet!

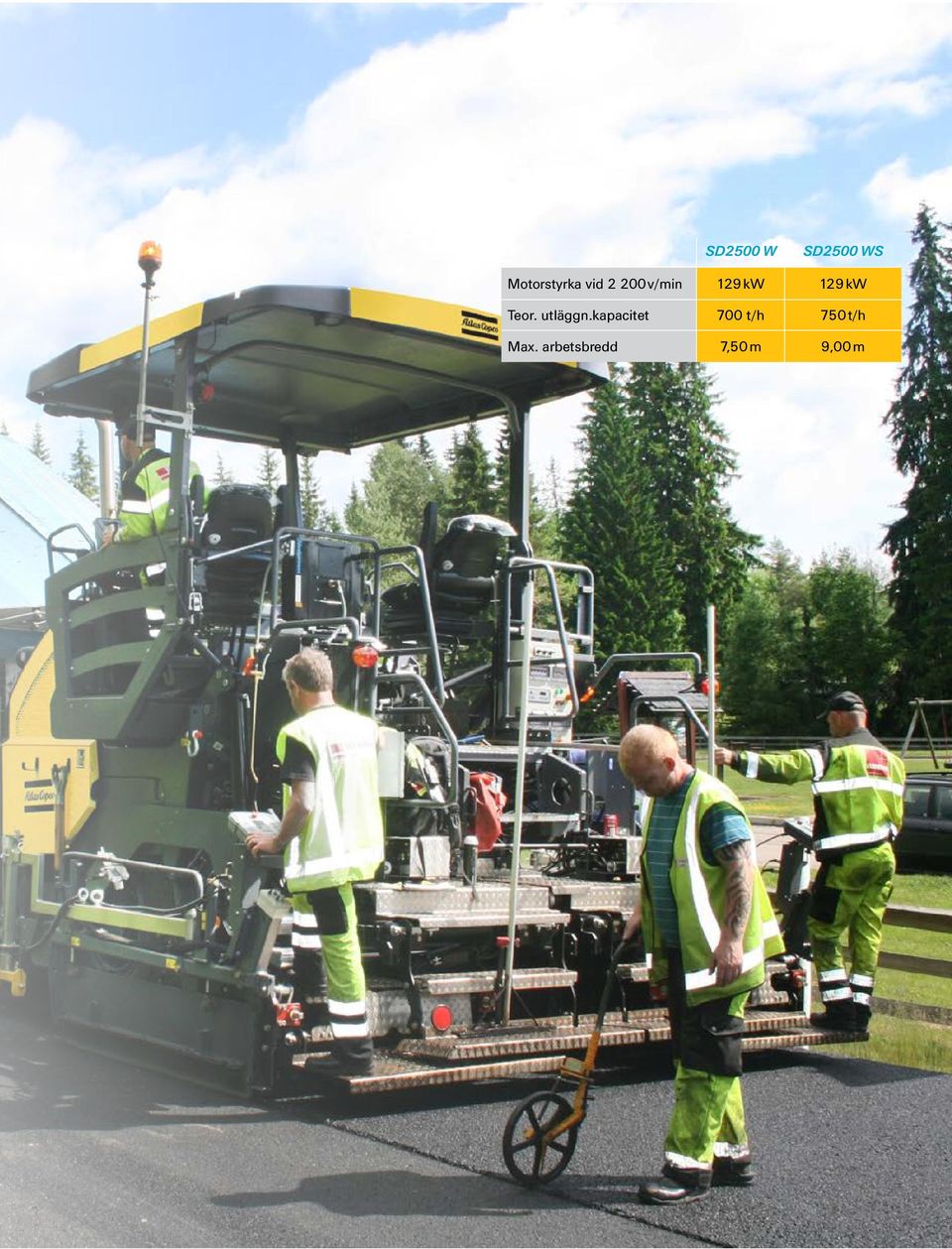

3 SD2500 W SD2500 WS Motorstyrka vid v/min 129 kw 129 kw Teor. utläggn.kapacitet 700 t/h 750 t/h Max. arbetsbredd 7,50 m 9,00 m

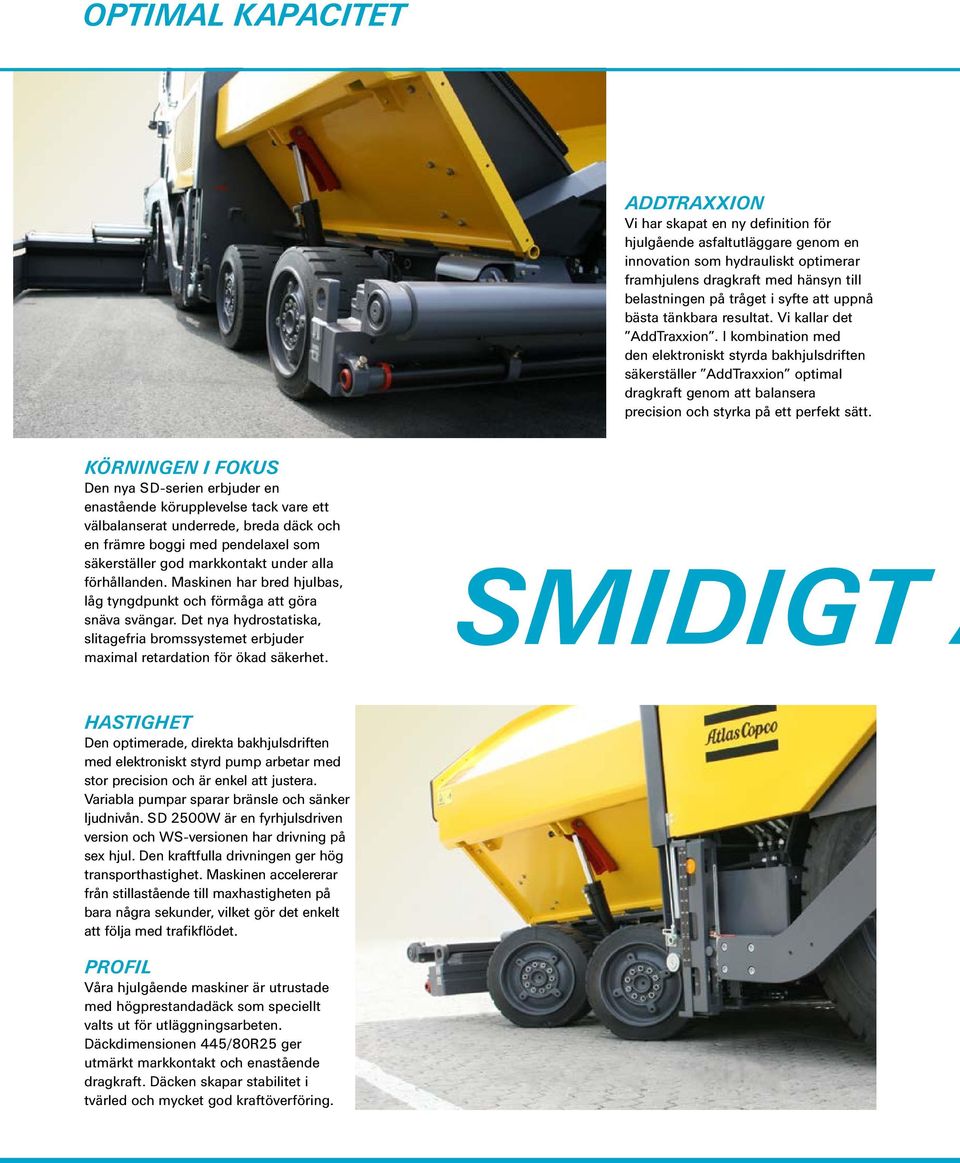

4 OPTIMAL KAPACITET ADDTRAXXION Vi har skapat en ny definition för hjulgående asfaltutläggare genom en innovation som hydrauliskt optimerar framhjulens dragkraft med hänsyn till belastningen på tråget i syfte att uppnå bästa tänkbara resultat. Vi kallar det AddTraxxion. I kombination med den elektroniskt styrda bakhjulsdriften säkerställer AddTraxxion optimal dragkraft genom att balansera precision och styrka på ett perfekt sätt. KÖRNINGEN I FOKUS Den nya SD-serien erbjuder en enastående körupplevelse tack vare ett välbalanserat underrede, breda däck och en främre boggi med pendelaxel som säkerställer god markkontakt under alla förhållanden. Maskinen har bred hjulbas, låg tyngdpunkt och förmåga att göra snäva svängar. Det nya hydrostatiska, slitagefria bromssystemet erbjuder maximal retardation för ökad säkerhet. SMIDIGT A HASTIGHET Den optimerade, direkta bakhjuls driften med elektroniskt styrd pump arbetar med stor precision och är enkel att justera. Variabla pumpar sparar bränsle och sänker ljudnivån. SD 2500W är en fyrhjulsdriven version och WS-versionen har drivning på sex hjul. Den kraftfulla drivningen ger hög transporthastighet. Maskinen accelererar från stillastående till max hastigheten på bara några sekunder, vilket gör det enkelt att följa med trafikflödet. PROFIL Våra hjulgående maskiner är utrustade med högprestandadäck som speciellt valts ut för utläggningsarbeten. Däckdimensionen 445/80R25 ger utmärkt markkontakt och enastående dragkraft. Däcken skapar stabilitet i tvärled och mycket god kraftöverföring.

5 MATERIALFLÖDE Dynapac har optimerat tråget för att uppnå effektivast möjliga materialöverföring. Tråget är längre (1 953 mm) och har mycket låg tipphöjd för snabb och enkel överföring av material från lastbilar. Separat styrda trågsidor med generöst tilltagna klaffar av massivt gummi ser till att materialet hanteras snabbt och enkelt. Fasade tråghörn förhindrar att kallt material blir kvar i tråget. Matartunneln har konstruerats om för optimalt flöde och minimal materialsegregering. Ett reversibelt, dubbelt transportörsystem som är 2 x 580 mm brett säkerställer smidig överföring. För att säkerställa ett problemfritt materialflöde erbjuder vi ett robust system med gränslägesbrytare för proportionell styrning. Den nya, främre trågklaffen som finns som tillval minskar materialspillet på påskjutsrullarna och vägen. Den bidrar även till att tråget töms helt och minimerar behovet av manuellt arbete. Dynapac SD hjulgående asfaltutläggare erbjuder ett stötdämpningssystem i form av en rörstötdämpare som delvis omvandlar stötenergin till termisk energi. ARBETSFLÖDE KRAFTFULLT MATARSKRUVSYSTEM Vänster och höger matarskruv drivs oberoende av varandra och kan manövreras steglöst även i reverserat läge. Det robusta matarskruvsystemet har större vridmoment som möjliggör perfekta utläggningsresultat vid alla arbetsbredder. Matarskruvens höjd kan justeras hydrauliskt och steglöst upp till 250 mm under utläggning! INRE MATARSKRUVSDRIVNING Den nya drivningen av matarskruven är ett förbättrat centralt drivningssystem. Den har smal växellåda (15 cm bred) och små ytterlager som gör blandningen homogen, trots en materialgenommatning på upp till 750 ton i timmen! YTTRE MATARSKRUVSDRIVNING Detta unika drivsystem för mataren medger utmärkt sikt över matarskruvens ficka och matartunneln. Den smarta drivningslösningen minimerar materialsegregeringen för ett perfekt utläggningsresultat.

6 ERGONOMISK ARBETSPLATS UTMÄRKT SIKT Atlas Copco har utvecklat en ny plattform för Dynapac SD asfaltutläggare som uppfyller alla behov från förarens perspektiv. Föraren sitter nu högre och stolen kan anpassas så att bästa möjliga arbetsställning uppnås. Vi har också flyttat A-stolparna för att förbättra sikten framåt. Plattformen kan förskjutas upp till 50 cm på båda sidor genom en enkel knapptryckning på instrumentpanelen. UPPFYLLER BEKVÄM FÖRARMILJÖ Förarens komfort är en viktig prioritet för oss. Vi fokuserar på att leverera en arbetsplats som håller ergonomisk toppklass. På plattformen är det högt i tak och golvet är plant med stort förvaringsutrymme. Förvaringslådorna har blivit större och flyttats ned i plattformens golv för att förbättra sikten bakåt. Det nya taket har två inbyggda arbetslampor framåt och bakåt. De ergonomiska stolarna, som även finns med stolvärme, kan ställas in i alla tänkbara lägen. Instrumentpanelen har fått en bättre konsol som gör det ännu enklare att placera den i önskat läge. Till Dynapac SD asfaltutläggare finns även en väderskyddad hytt med öppningsbara fönster på sidorna och framtill som gör arbetet bekvämt under alla väderförhållanden. För att förbättra arbetsmiljön och sänka utsläppsnivåerna på förarplattformen kan ett rökutmatningssystem levereras vid förfrågan.

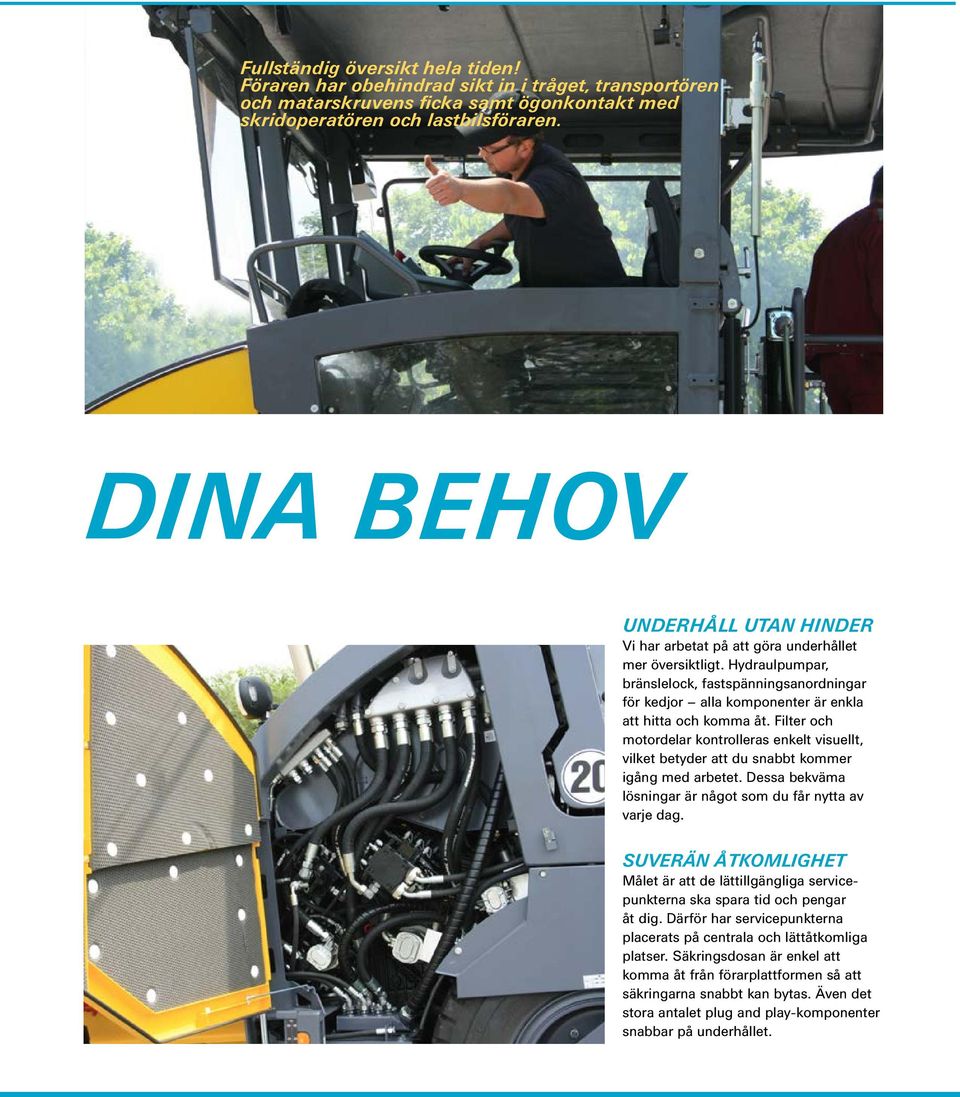

7 Fullständig översikt hela tiden! Föraren har obehindrad sikt in i tråget, transportören och matarskruvens ficka samt ögonkontakt med skridoperatören och lastbilsföraren. DINA BEHOV UNDERHÅLL UTAN HINDER Vi har arbetat på att göra underhållet mer översiktligt. Hydraulpumpar, bränslelock, fastspänningsanordningar för kedjor alla komponenter är enkla att hitta och komma åt. Filter och motordelar kontrolleras enkelt visuellt, vilket betyder att du snabbt kommer igång med arbetet. Dessa bekväma lösningar är något som du får nytta av varje dag. SUVERÄN ÅTKOMLIGHET Målet är att de lättillgängliga servicepunkterna ska spara tid och pengar åt dig. Därför har servicepunkterna placerats på centrala och lättåtkomliga platser. Säkringsdosan är enkel att komma åt från förarplattformen så att säkringarna snabbt kan bytas. Även det stora antalet plug and play-komponenter snabbar på underhållet.

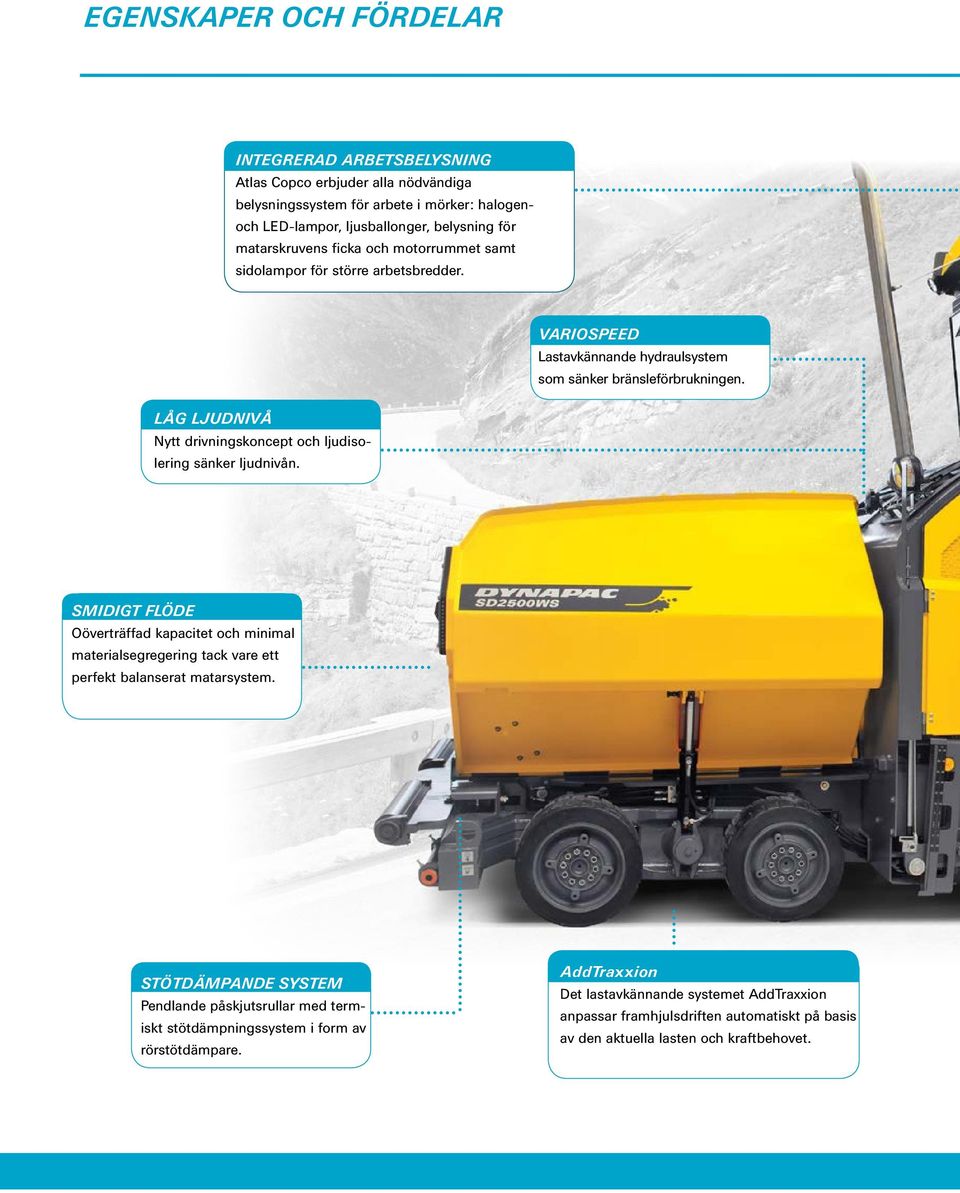

8 EGENSKAPER OCH FÖRDELAR INTEGRERAD ARBETSBELYSNING Atlas Copco erbjuder alla nödvändiga belysningssystem för arbete i mörker: halogenoch LED-lampor, ljusballonger, belysning för matarskruvens ficka och motorrummet samt sidolampor för större arbetsbredder. VARIOSPEED Lastavkännande hydraulsystem som sänker bränsleförbrukningen. LÅG LJUDNIVÅ Nytt drivningskoncept och ljudisolering sänker ljudnivån. SMIDIGT FLÖDE Oöverträffad kapacitet och minimal materialsegregering tack vare ett perfekt balanserat matarsystem. STÖTDÄMPANDE SYSTEM Pendlande påskjutsrullar med termiskt stötdämpningssystem i form av rörstötdämpare. AddTraxxion Det lastavkännande systemet AddTraxxion anpassar framhjulsdriften automatiskt på basis av den aktuella lasten och kraftbehovet.

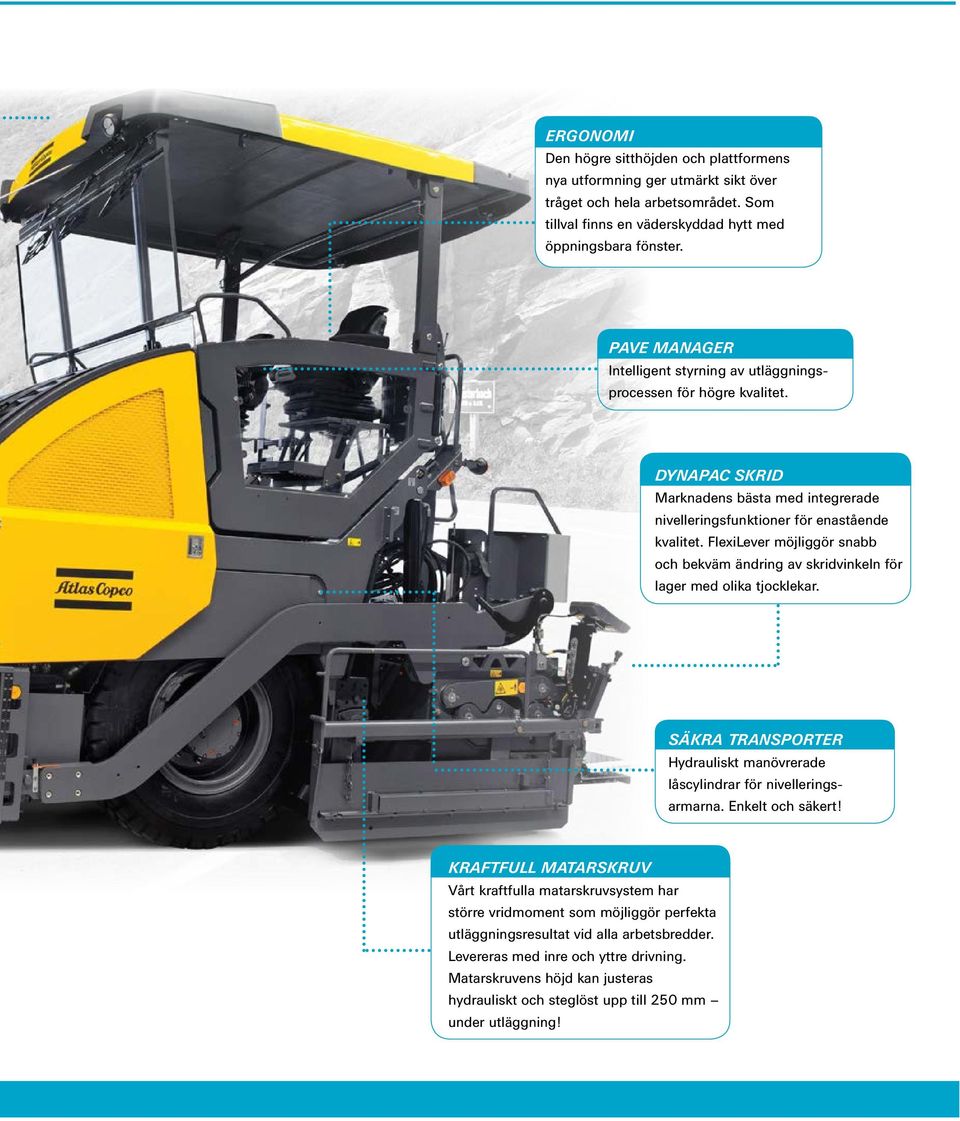

9 ERGONOMI Den högre sitthöjden och plattformens nya utformning ger utmärkt sikt över tråget och hela arbetsområdet. Som tillval finns en väderskyddad hytt med öppningsbara fönster. PAVE MANAGER Intelligent styrning av utläggningsprocessen för högre kvalitet. DYNAPAC SKRID Marknadens bästa med integrerade nivelleringsfunktioner för enastående kvalitet. FlexiLever möjliggör snabb och bekväm ändring av skridvinkeln för lager med olika tjocklekar. SÄKRA TRANSPORTER Hydrauliskt manövrerade låscylindrar för nivelleringsarmarna. Enkelt och säkert! KRAFTFULL MATARSKRUV Vårt kraftfulla matarskruvsystem har större vridmoment som möjliggör perfekta utläggningsresultat vid alla arbetsbredder. Levereras med inre och yttre drivning. Matarskruvens höjd kan justeras hydrauliskt och steglöst upp till 250 mm under utläggning!

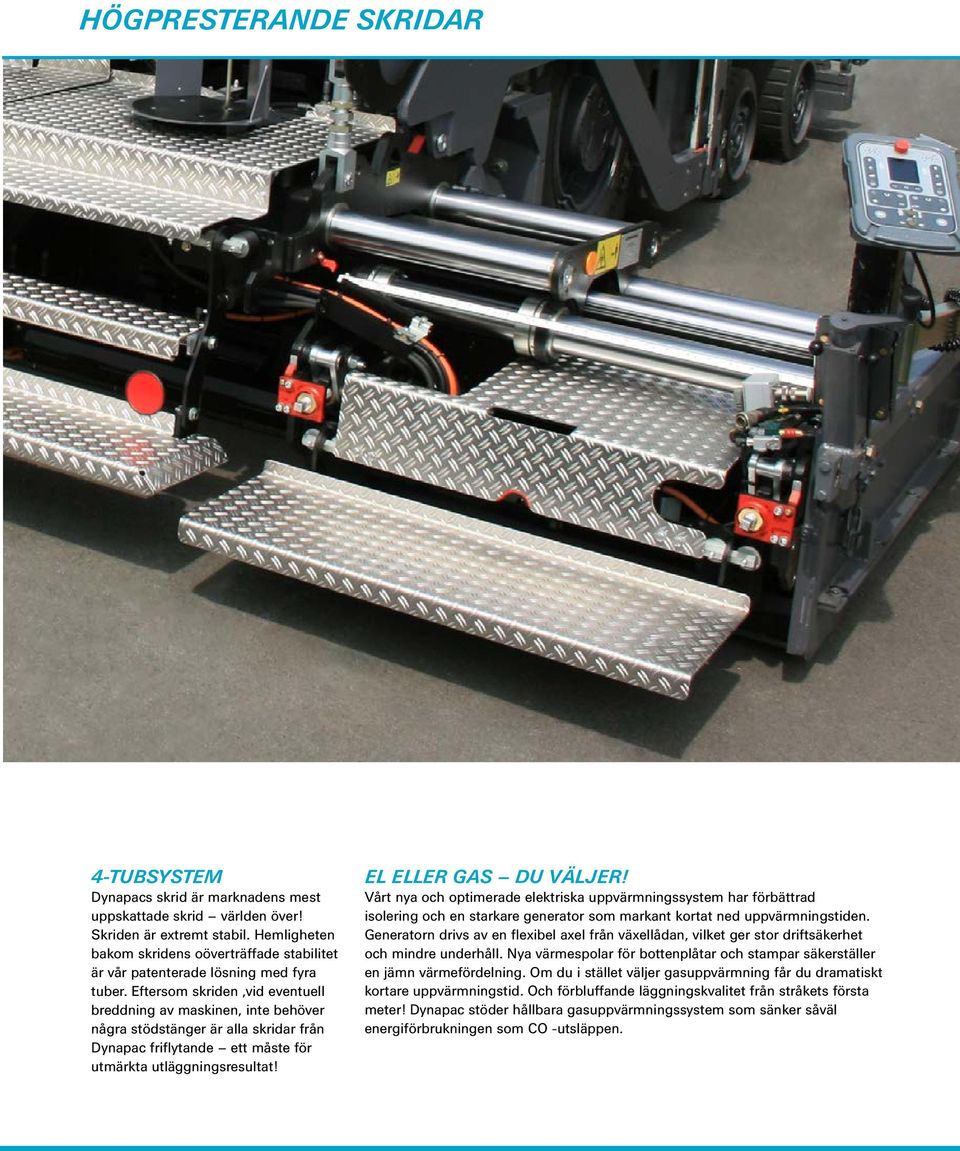

10 HÖGPRESTERANDE SKRIDAR 4-TUBSYSTEM Dynapacs skrid är marknadens mest uppskattade skrid världen över! Skriden är extremt stabil. Hemligheten bakom skridens oöverträffade stabilitet är vår patenterade lösning med fyra tuber. Eftersom skriden,vid eventuell breddning av maskinen, inte behöver några stödstänger är alla skridar från Dynapac friflytande ett måste för utmärkta utläggningsresultat! EL ELLER GAS DU VÄLJER! Vårt nya och optimerade elektriska uppvärmningssystem har förbättrad isolering och en starkare generator som markant kortat ned uppvärmningstiden. Generatorn drivs av en flexibel axel från växellådan, vilket ger stor driftsäkerhet och mindre underhåll. Nya värmespolar för bottenplåtar och stampar säkerställer en jämn värmefördelning. Om du i stället väljer gasuppvärmning får du dramatiskt kortare uppvärmningstid. Och förbluffande läggningskvalitet från stråkets första meter! Dynapac stöder hållbara gasuppvärmningssystem som sänker såväl energiförbrukningen som CO ² -utsläppen.

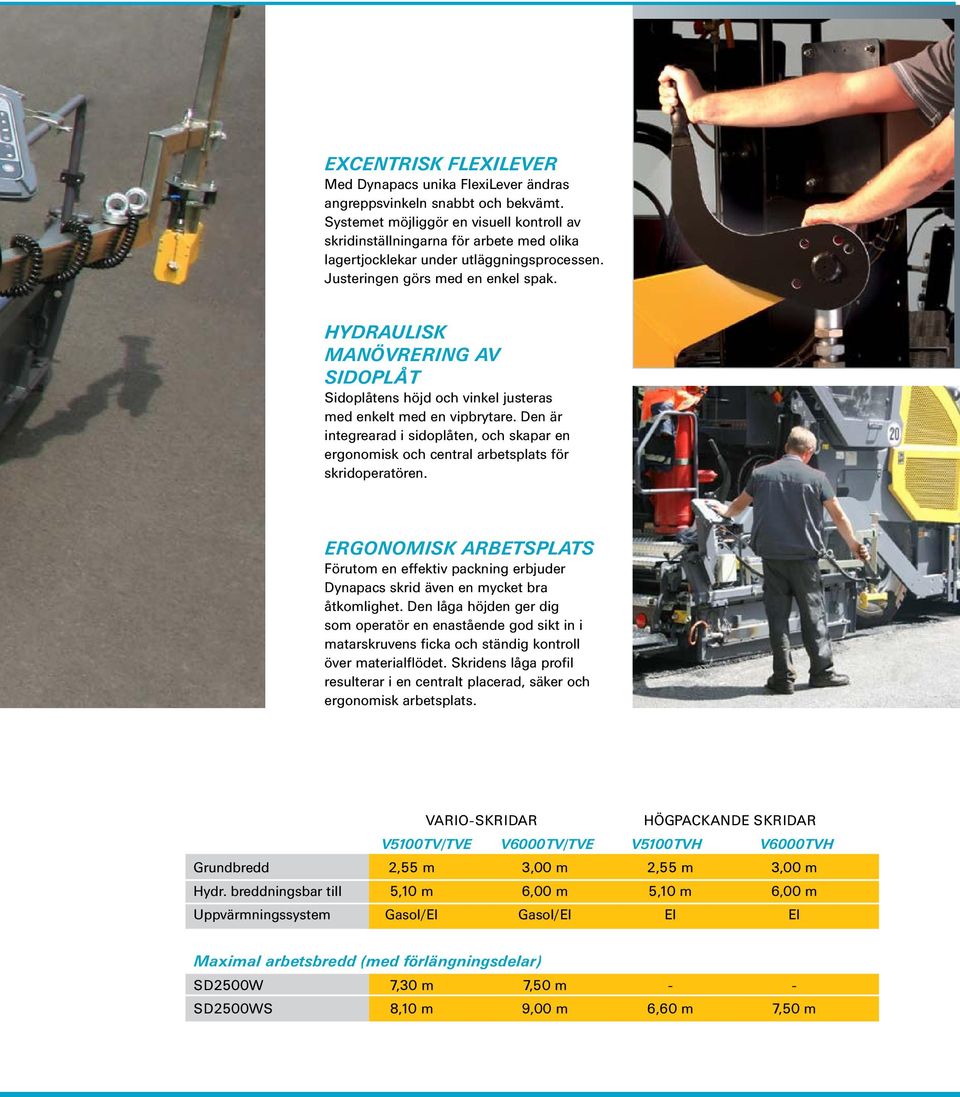

11 EXCENTRISK FLEXILEVER Med Dynapacs unika FlexiLever ändras angreppsvinkeln snabbt och bekvämt. Systemet möjliggör en visuell kontroll av skridinställningarna för arbete med olika lagertjocklekar under utläggningsprocessen. Justeringen görs med en enkel spak. HYDRAULISK MANÖVRERING AV SIDOPLÅT Sidoplåtens höjd och vinkel justeras med enkelt med en vipbrytare. Den är integrearad i sidoplåten, och skapar en ergonomisk och central arbetsplats för skridoperatören. ERGONOMISK ARBETSPLATS Förutom en effektiv packning erbjuder Dynapacs skrid även en mycket bra åtkomlighet. Den låga höjden ger dig som operatör en enastående god sikt in i matarskruvens ficka och ständig kontroll över materialflödet. Skridens låga profil resulterar i en centralt placerad, säker och ergonomisk arbetsplats. VARIO-SKRIDAR HÖGPACKANDE SKRIDAR V5100TV/TVE V6000TV/TVE V5100TVH V6000TVH Grundbredd 2,55 m 3,00 m 2,55 m 3,00 m Hydr. breddningsbar till 5,10 m 6,00 m 5,10 m 6,00 m Uppvärmningssystem Gasol/El Gasol/El El El Maximal arbetsbredd (med förlängningsdelar) SD2500W 7,30 m 7,50 m - - SD2500WS 8,10 m 9,00 m 6,60 m 7,50 m

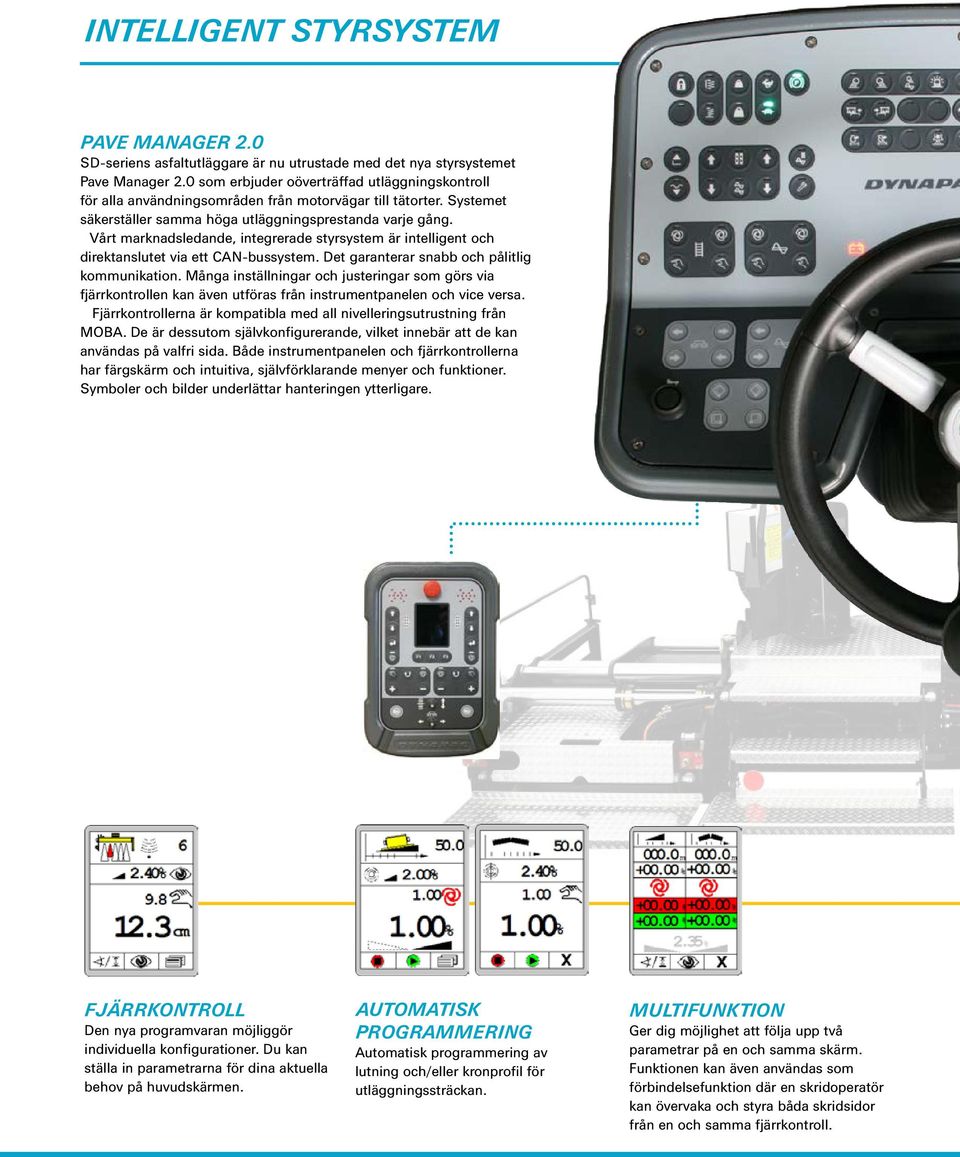

12 INTELLIGENT STYRSYSTEM PAVE MANAGER 2.0 SD-seriens asfaltutläggare är nu utrustade med det nya styrsystemet Pave Manager 2.0 som erbjuder oöverträffad utläggningskontroll för alla användningsområden från motorvägar till tätorter. Systemet säkerställer samma höga utläggningsprestanda varje gång. Vårt marknadsledande, integrerade styrsystem är intelligent och direktanslutet via ett CAN-bussystem. Det garanterar snabb och pålitlig kommunikation. Många inställningar och justeringar som görs via fjärrkontrollen kan även utföras från instrumentpanelen och vice versa. Fjärrkontrollerna är kompatibla med all nivelleringsutrustning från MOBA. De är dessutom självkonfigurerande, vilket innebär att de kan användas på valfri sida. Både instrumentpanelen och fjärrkontrollerna har färgskärm och intuitiva, självförklarande menyer och funktioner. Symboler och bilder underlättar hanteringen ytterligare. FJÄRRKONTROLL Den nya programvaran möjliggör individuella konfigurationer. Du kan ställa in parametrarna för dina aktuella behov på huvudskärmen. AUTOMATISK PROGRAMMERING Automatisk programmering av lutning och/eller kronprofil för utläggningssträckan. MULTIFUNKTION Ger dig möjlighet att följa upp två parametrar på en och samma skärm. Funktionen kan även användas som förbindelsefunktion där en skridoperatör kan övervaka och styra båda skridsidor från en och samma fjärrkontroll.

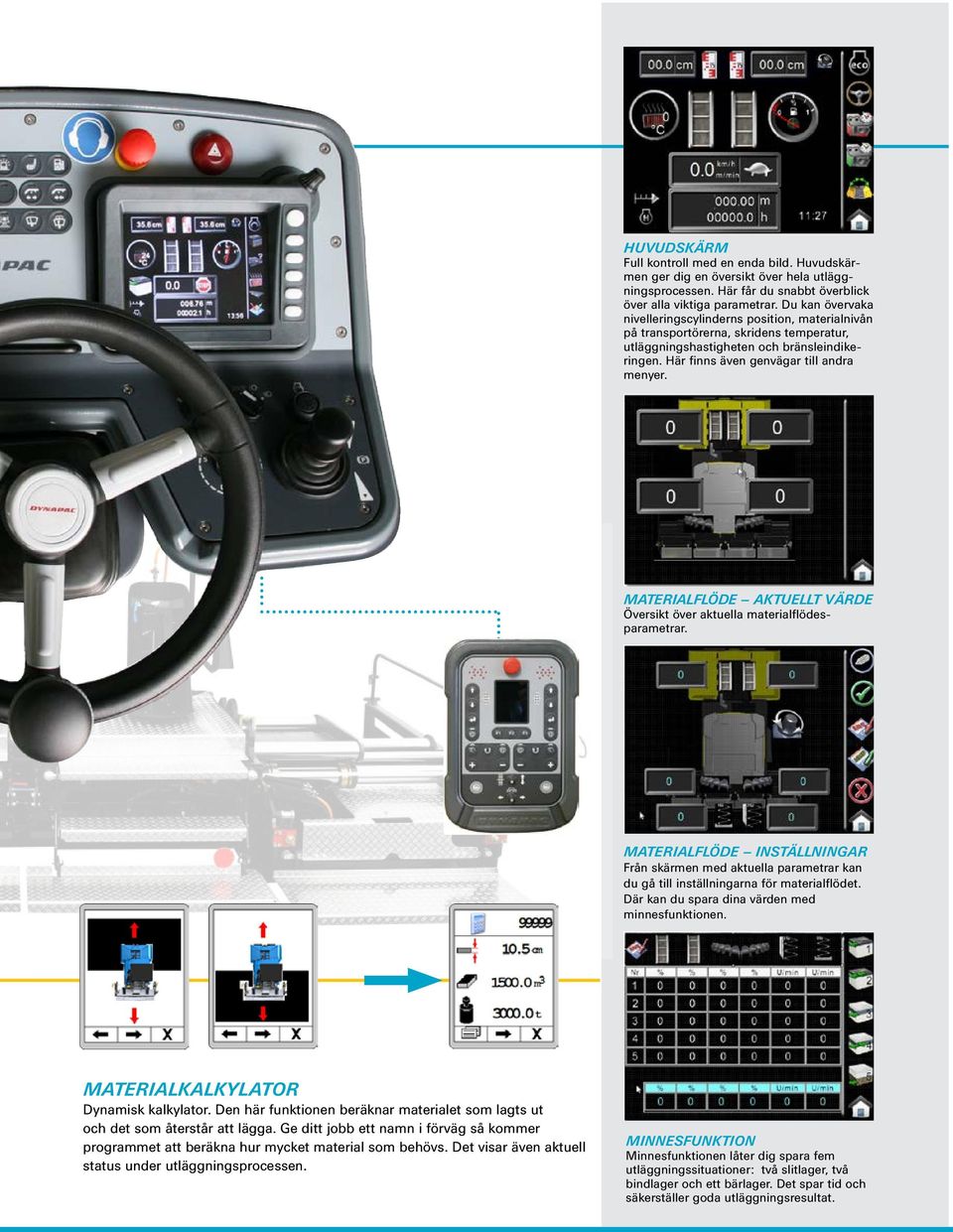

13 HUVUDSKÄRM Full kontroll med en enda bild. Huvudskärmen ger dig en översikt över hela utläggningsprocessen. Här får du snabbt överblick över alla viktiga parametrar. Du kan övervaka nivelleringscylinderns position, materialnivån på transportörerna, skridens temperatur, utläggningshastigheten och bränsleindikeringen. Här finns även genvägar till andra menyer. MATERIALFLÖDE AKTUELLT VÄRDE Översikt över aktuella materialflödesparametrar. MATERIALFLÖDE INSTÄLLNINGAR Från skärmen med aktuella parametrar kan du gå till inställningarna för materialflödet. Där kan du spara dina värden med minnesfunktionen. MATERIALKALKYLATOR Dynamisk kalkylator. Den här funktionen beräknar materialet som lagts ut och det som återstår att lägga. Ge ditt jobb ett namn i förväg så kommer programmet att beräkna hur mycket material som behövs. Det visar även aktuell status under utläggningsprocessen. MINNESFUNKTION Minnesfunktionen låter dig spara fem utläggningssituationer: två slitlager, två bindlager och ett bärlager. Det spar tid och säkerställer goda utläggningsresultat.

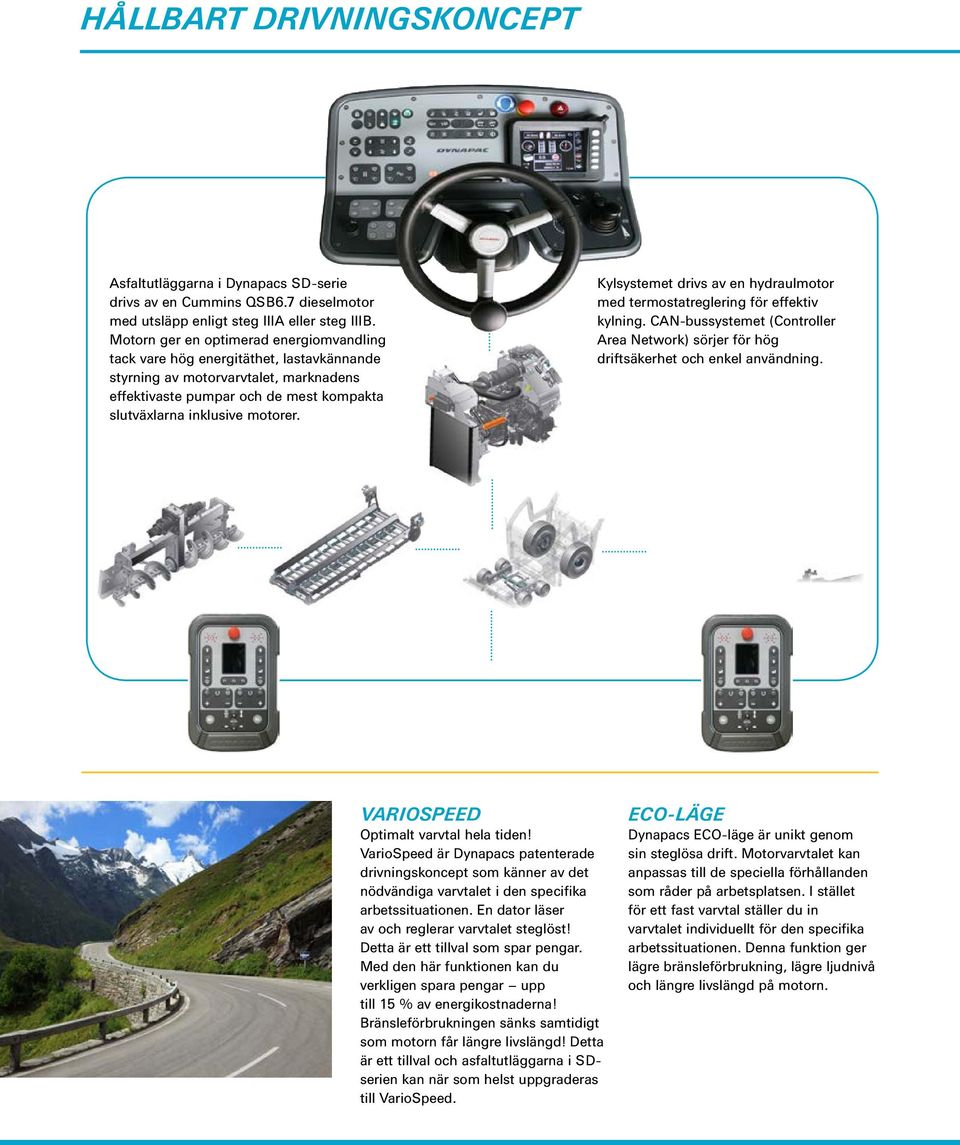

14 HÅLLBART DRIVNINGSKONCEPT Asfaltutläggarna i Dynapacs SD-serie drivs av en Cummins QSB6.7 dieselmotor med utsläpp enligt steg IIIA eller steg IIIB. Motorn ger en optimerad energiomvandling tack vare hög energitäthet, lastavkännande styrning av motorvarvtalet, marknadens effektivaste pumpar och de mest kompakta slutväxlarna inklusive motorer. Kylsystemet drivs av en hydraul motor med termostatreglering för effektiv kylning. CAN-bussystemet (Controller Area Network) sörjer för hög driftsäkerhet och enkel användning. VARIOSPEED Optimalt varvtal hela tiden! VarioSpeed är Dynapacs patenterade drivningskoncept som känner av det nödvändiga varvtalet i den specifika arbetssituationen. En dator läser av och reglerar varvtalet steglöst! Detta är ett tillval som spar pengar. Med den här funktionen kan du verkligen spara pengar upp till 15 % av energikostnaderna! Bränsleförbrukningen sänks samtidigt som motorn får längre livslängd! Detta är ett tillval och asfaltutläggarna i SDserien kan när som helst uppgraderas till VarioSpeed. ECO-LÄGE Dynapacs ECO-läge är unikt genom sin steglösa drift. Motorvarvtalet kan anpassas till de speciella förhållanden som råder på arbetsplatsen. I stället för ett fast varvtal ställer du in varvtalet individuellt för den specifika arbetssituationen. Denna funktion ger lägre bränsleförbrukning, lägre ljudnivå och längre livslängd på motorn.

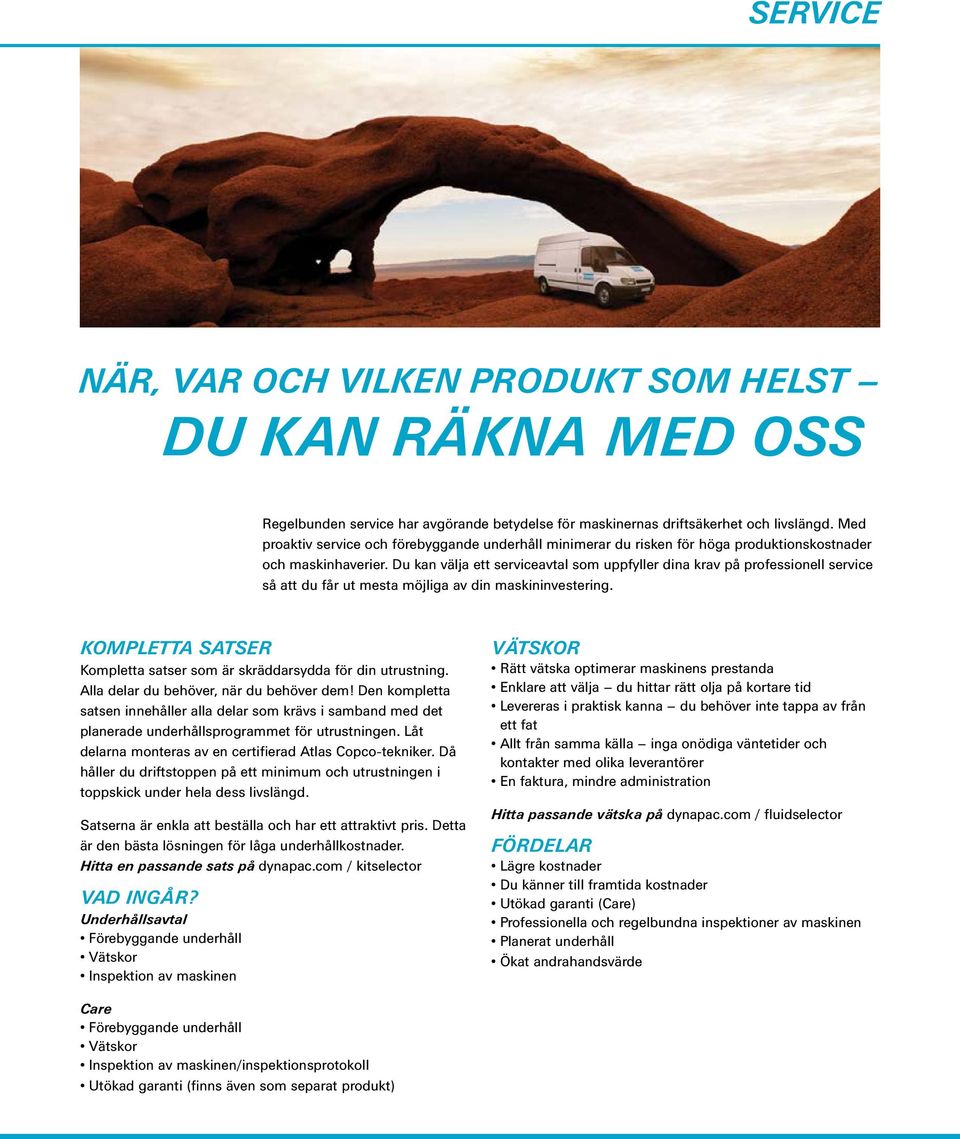

15 SERVICE NÄR, VAR OCH VILKEN PRODUKT SOM HELST DU KAN RÄKNA MED OSS Regelbunden service har avgörande betydelse för maskinernas driftsäkerhet och livslängd. Med proaktiv service och förebyggande underhåll minimerar du risken för höga produktionskostnader och maskinhaverier. Du kan välja ett serviceavtal som uppfyller dina krav på professionell service så att du får ut mesta möjliga av din maskininvestering. KOMPLETTA SATSER Kompletta satser som är skräddarsydda för din utrustning. Alla delar du behöver, när du behöver dem! Den kompletta satsen innehåller alla delar som krävs i samband med det planerade underhållsprogrammet för utrustningen. Låt delarna monteras av en certifierad Atlas Copco-tekniker. Då håller du driftstoppen på ett minimum och utrustningen i toppskick under hela dess livslängd. Satserna är enkla att beställa och har ett attraktivt pris. Detta är den bästa lösningen för låga underhållkostnader. Hitta en passande sats på dynapac.com / kitselector VAD INGÅR? Underhållsavtal Förebyggande underhåll Vätskor Inspektion av maskinen VÄTSKOR Rätt vätska optimerar maskinens prestanda Enklare att välja du hittar rätt olja på kortare tid Levereras i praktisk kanna du behöver inte tappa av från ett fat Allt från samma källa inga onödiga väntetider och kontakter med olika leverantörer En faktura, mindre administration Hitta passande vätska på dynapac.com / fluidselector FÖRDELAR Lägre kostnader Du känner till framtida kostnader Utökad garanti (Care) Professionella och regelbundna inspektioner av maskinen Planerat underhåll Ökat andrahandsvärde Care Förebyggande underhåll Vätskor Inspektion av maskinen/inspektionsprotokoll Utökad garanti (finns även som separat produkt)

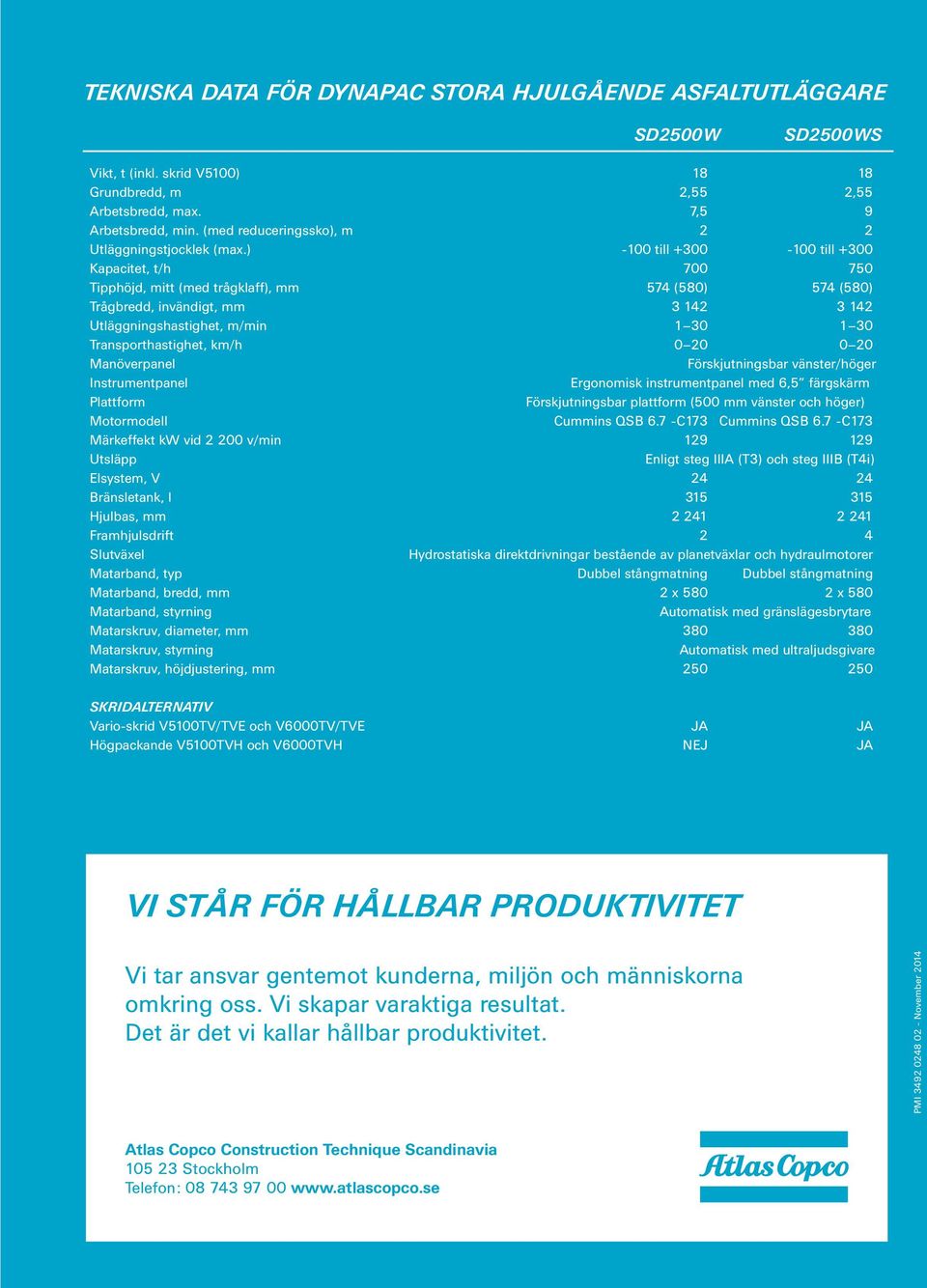

16 TEKNISKA DATA FÖR DYNAPAC STORA HJULGÅENDE ASFALTUTLÄGGARE SD2500W SD2500WS Vikt, t (inkl. skrid V5100) Grundbredd, m 2,55 2,55 Arbetsbredd, max. 7,5 9 Arbetsbredd, min. (med reduceringssko), m 2 2 Utläggningstjocklek (max.) -100 till till +300 Kapacitet, t/h Tipphöjd, mitt (med trågklaff), mm 574 (580) 574 (580) Trågbredd, invändigt, mm Utläggningshastighet, m/min Transporthastighet, km/h Manöverpanel Förskjutningsbar vänster/höger Instrumentpanel Ergonomisk instrumentpanel med 6,5 färgskärm Plattform Förskjutningsbar plattform (500 mm vänster och höger) Motormodell Cummins QSB 6.7 -C173 Cummins QSB 6.7 -C173 Märkeffekt kw vid v/min Utsläpp Enligt steg IIIA (T3) och steg IIIB (T4i) Elsystem, V Bränsletank, l Hjulbas, mm Framhjulsdrift 2 4 Slutväxel Hydrostatiska direktdrivningar bestående av planetväxlar och hydraulmotorer Matarband, typ Dubbel stångmatning Dubbel stångmatning Matarband, bredd, mm 2 x x 580 Matarband, styrning Automatisk med gränslägesbrytare Matarskruv, diameter, mm Matarskruv, styrning Automatisk med ultraljudsgivare Matarskruv, höjdjustering, mm SKRIDALTERNATIV Vario-skrid V5100TV/TVE och V6000TV/TVE JA JA Högpackande V5100TVH och V6000TVH NEJ JA VI STÅR FÖR HÅLLBAR PRODUKTIVITET Vi tar ansvar gentemot kunderna, miljön och människorna omkring oss. Vi skapar varaktiga resultat. Det är det vi kallar hållbar produktivitet. PMI November 2014 Atlas Copco Construction Technique Scandinavia Stockholm Telefon:
