1 Enkla val Våra mest efterfrågade produkter Norm Fastighetsautomation + Strömställare Kanalisation

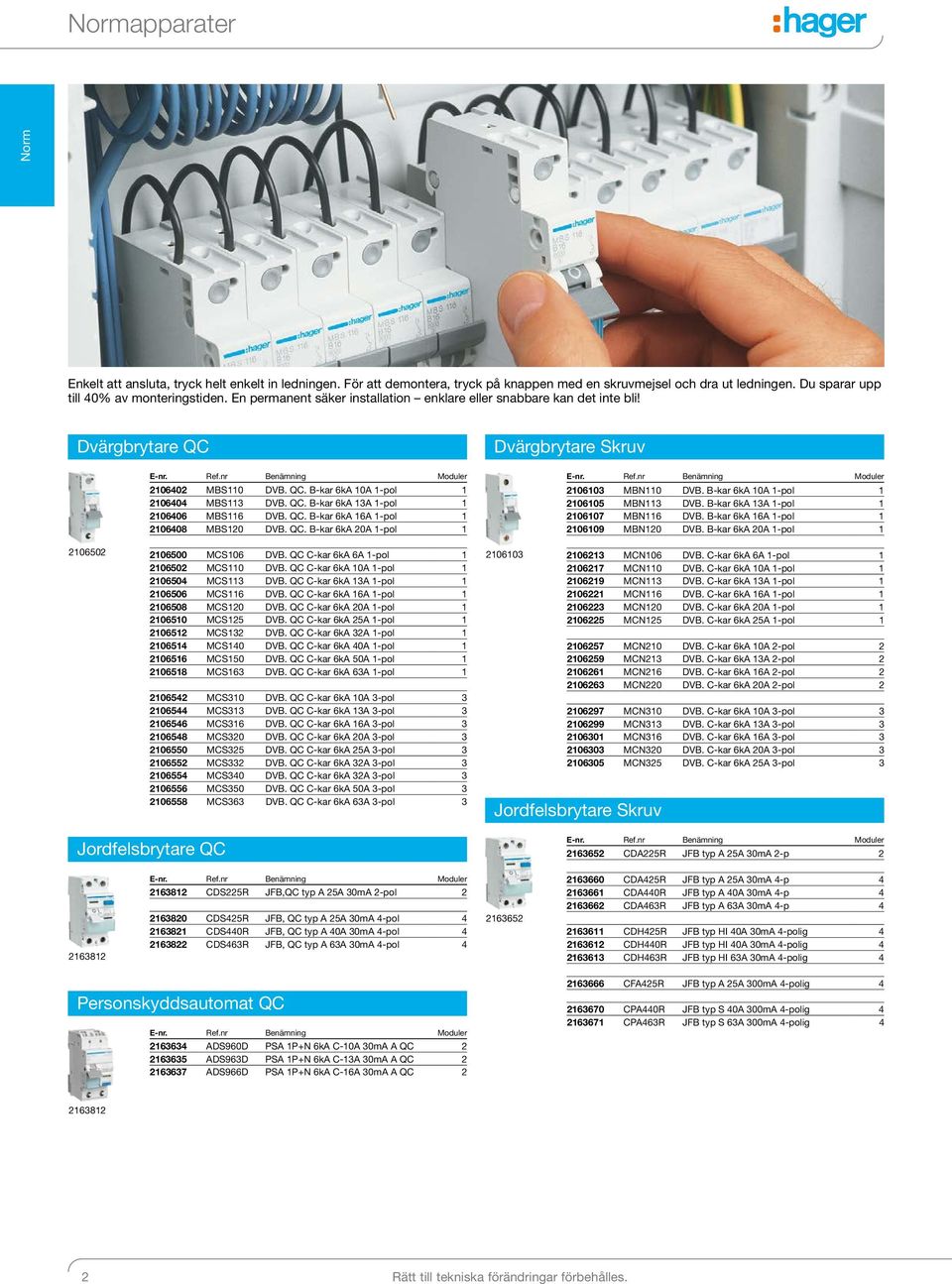

2 Normapparater Norm Enkelt att ansluta, tryck helt enkelt in ledningen. För att demontera, tryck på knappen med en skruvmejsel och dra ut ledningen. Du sparar upp till 40% av monteringstiden. En permanent säker installation enklare eller snabbare kan det inte bli! UP-Einsätze Dvärgbrytare QC Dvärgbrytare Skruv MBS110 DVB. QC. B-kar 6kA 10A 1-pol MBS113 DVB. QC. B-kar 6kA 13A 1-pol MBS116 DVB. QC. B-kar 6kA 16A 1-pol MBS120 DVB. QC. B-kar 6kA 20A 1-pol MBN110 DVB. B-kar 6kA 10A 1-pol MBN113 DVB. B-kar 6kA 13A 1-pol MBN116 DVB. B-kar 6kA 16A 1-pol MBN120 DVB. B-kar 6kA 20A 1-pol MCS106 DVB. QC C-kar 6kA 6A 1-pol MCS110 DVB. QC C-kar 6kA 10A 1-pol MCS113 DVB. QC C-kar 6kA 13A 1-pol MCS116 DVB. QC C-kar 6kA 16A 1-pol MCS120 DVB. QC C-kar 6kA 20A 1-pol MCS125 DVB. QC C-kar 6kA 25A 1-pol MCS132 DVB. QC C-kar 6kA 32A 1-pol MCS140 DVB. QC C-kar 6kA 40A 1-pol MCS150 DVB. QC C-kar 6kA 50A 1-pol MCS163 DVB. QC C-kar 6kA 63A 1-pol MCS310 DVB. QC C-kar 6kA 10A 3-pol MCS313 DVB. QC C-kar 6kA 13A 3-pol MCS316 DVB. QC C-kar 6kA 16A 3-pol MCS320 DVB. QC C-kar 6kA 20A 3-pol MCS325 DVB. QC C-kar 6kA 25A 3-pol MCS332 DVB. QC C-kar 6kA 32A 3-pol MCS340 DVB. QC C-kar 6kA 32A 3-pol MCS350 DVB. QC C-kar 6kA 50A 3-pol MCS363 DVB. QC C-kar 6kA 63A 3-pol MCN106 DVB. C-kar 6kA 6A 1-pol MCN110 DVB. C-kar 6kA 10A 1-pol MCN113 DVB. C-kar 6kA 13A 1-pol MCN116 DVB. C-kar 6kA 16A 1-pol MCN120 DVB. C-kar 6kA 20A 1-pol MCN125 DVB. C-kar 6kA 25A 1-pol MCN210 DVB. C-kar 6kA 10A 2-pol MCN213 DVB. C-kar 6kA 13A 2-pol MCN216 DVB. C-kar 6kA 16A 2-pol MCN220 DVB. C-kar 6kA 20A 2-pol MCN310 DVB. C-kar 6kA 10A 3-pol MCN313 DVB. C-kar 6kA 13A 3-pol MCN316 DVB. C-kar 6kA 16A 3-pol MCN320 DVB. C-kar 6kA 20A 3-pol MCN325 DVB. C-kar 6kA 25A 3-pol 3 Jordfelsbrytare Skruv Jordfelsbrytare QC CDA225R JFB typ A 25A 30mA 2-p CDS225R JFB,QC typ A 25A 30mA 2-pol CDS425R JFB, QC typ A 25A 30mA 4-pol CDS440R JFB, QC typ A 40A 30mA 4-pol CDS463R JFB, QC typ A 63A 30mA 4-pol CDA425R JFB typ A 25A 30mA 4-p CDA440R JFB typ A 40A 30mA 4-p CDA463R JFB typ A 63A 30mA 4-p CDH425R JFB typ HI 40A 30mA 4-polig CDH440R JFB typ HI 40A 30mA 4-polig CDH463R JFB typ HI 63A 30mA 4-polig 4 Personskyddsautomat QC ADS960D PSA 1P+N 6kA C-10A 30mA A QC ADS963D PSA 1P+N 6kA C-13A 30mA A QC ADS966D PSA 1P+N 6kA C-16A 30mA A QC CFA425R JFB typ A 25A 300mA 4-polig CPA440R JFB typ S 40A 300mA 4-polig CPA463R JFB typ S 63A 300mA 4-polig Rätt till tekniska förändringar förbehålles.

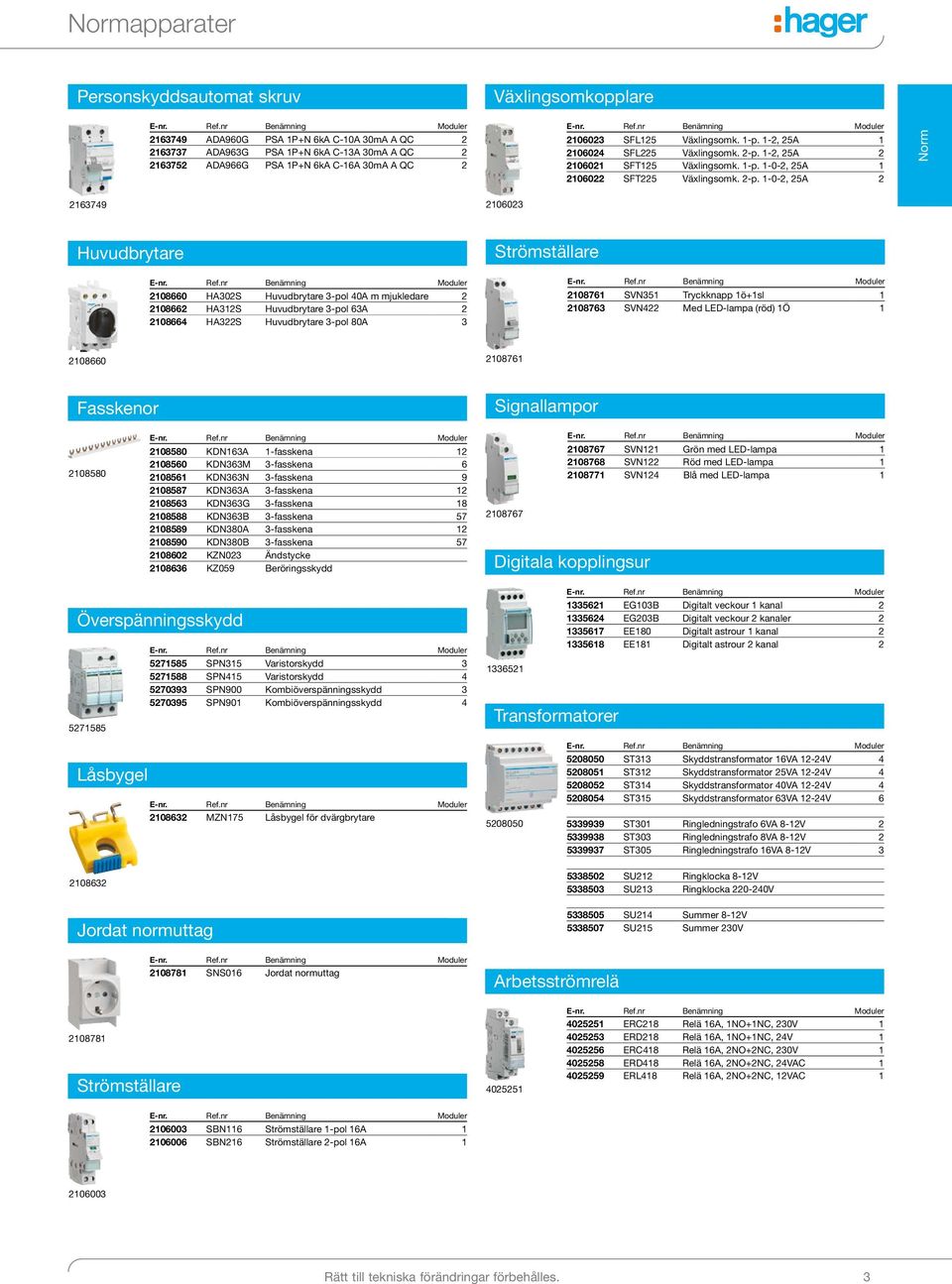

3 Normapparater Personskyddsautomat skruv Överspänningsskydd Växlingsomkopplare ADA960G PSA 1P+N 6kA C-10A 30mA A QC ADA963G PSA 1P+N 6kA C-13A 30mA A QC ADA966G PSA 1P+N 6kA C-16A 30mA A QC SFL125 Växlingsomk. 1-p. 1-2, 25A SFL225 Växlingsomk. 2-p. 1-2, 25A SFT125 Växlingsomk. 1-p , 25A SFT225 Växlingsomk. 2-p , 25A 2 Norm Huvudbrytare Tryckknappar Strömställare HA302S Huvudbrytare 3-pol 40A m mjukledare HA312S Huvudbrytare 3-pol 63A HA322S Huvudbrytare 3-pol 80A SVN351 Tryckknapp 1ö+1sl SVN422 Med LED-lampa (röd) 1Ö UP-Einsätze Fasskenor Överspänningsskydd Signallampor KDN163A 1-fasskena KDN363M 3-fasskena KDN363N 3-fasskena KDN363A 3-fasskena KDN363G 3-fasskena KDN363B 3-fasskena KDN380A 3-fasskena KDN380B 3-fasskena KZN023 Ändstycke KZ059 Beröringsskydd SVN121 Grön med LED-lampa SVN122 Röd med LED-lampa SVN124 Blå med LED-lampa 1 Digitala kopplingsur Överspänningsskydd SPN315 Varistorskydd SPN415 Varistorskydd SPN900 Kombiöverspänningsskydd SPN901 Kombiöverspänningsskydd Transformatorer EG103B Digitalt veckour 1 kanal EG203B Digitalt veckour 2 kanaler EE180 Digitalt astrour 1 kanal EE181 Digitalt astrour 2 kanal 2 Överspänningsskydd Låsbygel MZN175 Låsbygel för dvärgbrytare Jordat normuttag ST313 Skyddstransformator 16VA 12-24V ST312 Skyddstransformator 25VA 12-24V ST314 Skyddstransformator 40VA 12-24V ST315 Skyddstransformator 63VA 12-24V ST301 Ringledningstrafo 6VA 8-12V ST303 Ringledningstrafo 8VA 8-12V ST305 Ringledningstrafo 16VA 8-12V SU212 Ringklocka 8-12V SU213 Ringklocka V SU214 Summer 8-12V SU215 Summer 230V SNS016 Jordat normuttag Arbetsströmrelä Överspänningsskydd Strömställare ERC218 Relä 16A, 1NO+1NC, 230V ERD218 Relä 16A, 1NO+1NC, 24V ERC418 Relä 16A, 2NO+2NC, 230V ERD418 Relä 16A, 2NO+2NC, 24VAC ERL418 Relä 16A, 2NO+2NC, 12VAC SBN116 Strömställare 1-pol 16A SBN216 Strömställare 2-pol 16A Rätt till tekniska förändringar förbehålles. 3

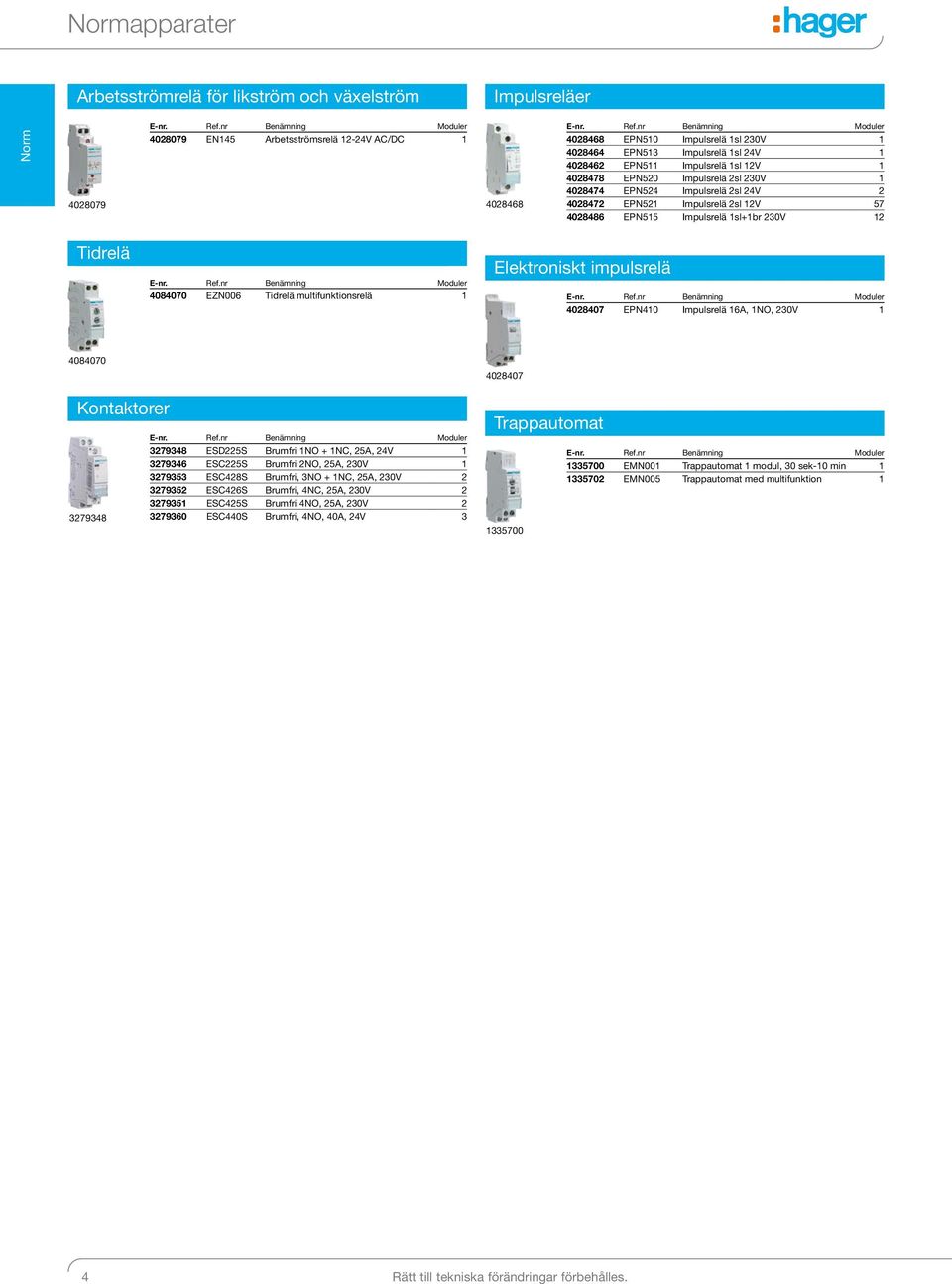

4 Normapparater Arbetsströmrelä för likström och växelström Impulsreläer Norm EN145 Arbetsströmsrelä 12-24V AC/DC EPN510 Impulsrelä 1sl 230V EPN513 Impulsrelä 1sl 24V EPN511 Impulsrelä 1sl 12V EPN520 Impulsrelä 2sl 230V EPN524 Impulsrelä 2sl 24V EPN521 Impulsrelä 2sl 12V EPN515 Impulsrelä 1sl+1br 230V 12 Tidrelä Jordat normuttag EZN006 Tidrelä multifunktionsrelä 1 Elektroniskt impulsrelä EPN410 Impulsrelä 16A, 1NO, 230V Kontaktorer ESD225S Brumfri 1NO + 1NC, 25A, 24V ESC225S Brumfri 2NO, 25A, 230V ESC428S Brumfri, 3NO + 1NC, 25A, 230V ESC426S Brumfri, 4NC, 25A, 230V ESC425S Brumfri 4NO, 25A, 230V ESC440S Brumfri, 4NO, 40A, 24V Trappautomat EMN001 Trappautomat 1 modul, 30 sek-10 min EMN005 Trappautomat med multifunktion 1 4 Rätt till tekniska förändringar förbehålles.

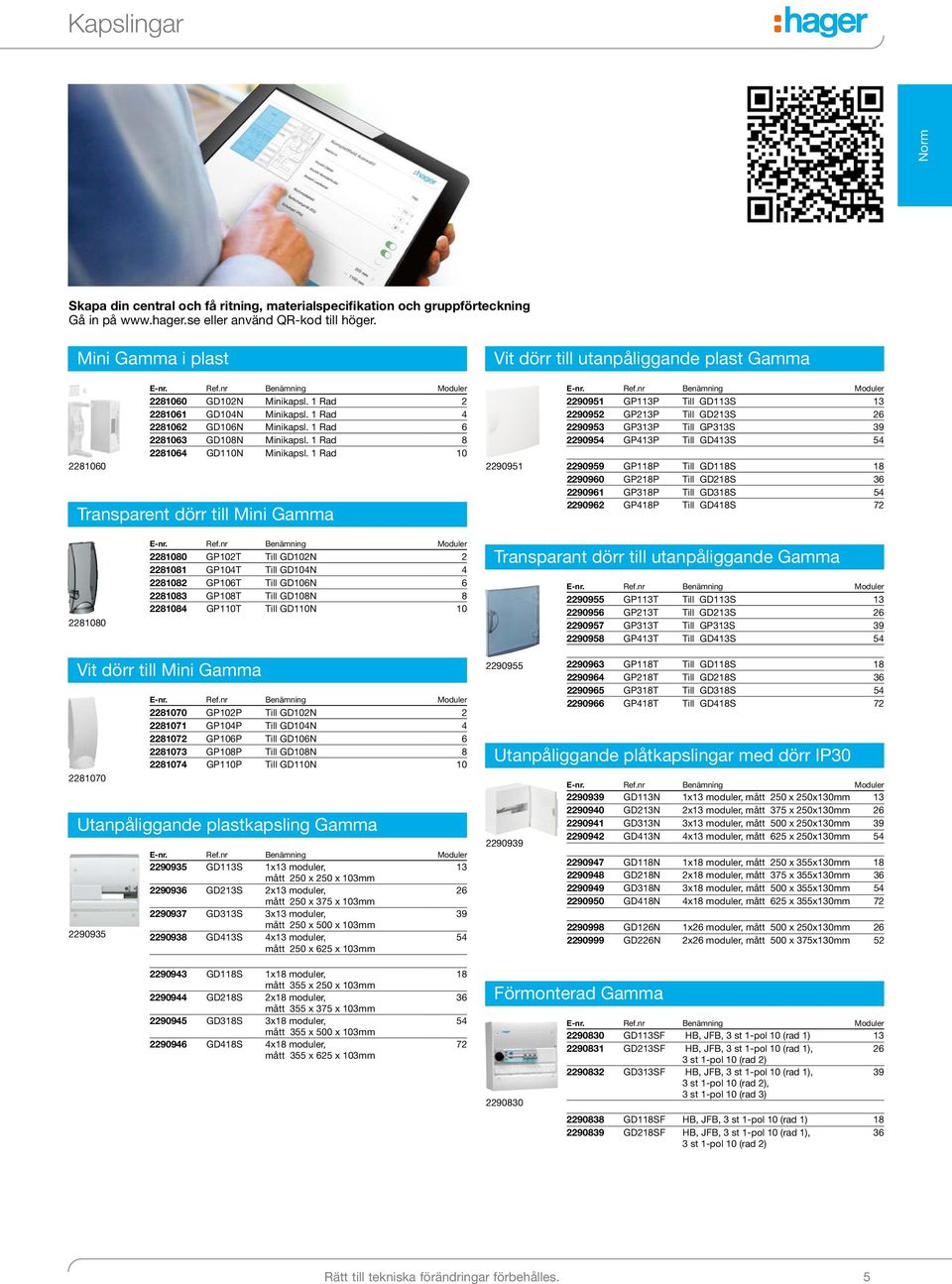

5 Kapslingar Norm Skapa din central och få ritning, materialspecifikation och gruppförteckning Gå in på eller använd QR-kod till höger. Mini Gamma i plast Vit dörr till utanpåliggande plast Gamma GD102N Minikapsl. 1 Rad GD104N Minikapsl. 1 Rad GD106N Minikapsl. 1 Rad GD108N Minikapsl. 1 Rad GD110N Minikapsl. 1 Rad 10 Transparent dörr till Mini Gamma GP113P Till GD113S GP213P Till GD213S GP313P Till GP313S GP413P Till GD413S GP118P Till GD118S GP218P Till GD218S GP318P Till GD318S GP418P Till GD418S GP102T Till GD102N GP104T Till GD104N GP106T Till GD106N GP108T Till GD108N GP110T Till GD110N 10 Transparant dörr till utanpåliggande Gamma GP113T Till GD113S GP213T Till GD213S GP313T Till GP313S GP413T Till GD413S 54 Vit dörr till Mini Gamma GP102P Till GD102N GP104P Till GD104N GP106P Till GD106N GP108P Till GD108N GP110P Till GD110N 10 Utanpåliggande plastkapsling Gamma GD113S 1x13 moduler, 13 mått 250 x 250 x 103mm GD213S 2x13 moduler, 26 mått 250 x 375 x 103mm GD313S 3x13 moduler, 39 mått 250 x 500 x 103mm GD413S 4x13 moduler, mått 250 x 625 x 103mm GP118T Till GD118S GP218T Till GD218S GP318T Till GD318S GP418T Till GD418S 72 Utanpåliggande plåtkapslingar med dörr IP GD113N 1x13 moduler, mått 250 x 250x130mm GD213N 2x13 moduler, mått 375 x 250x130mm GD313N 3x13 moduler, mått 500 x 250x130mm GD413N 4x13 moduler, mått 625 x 250x130mm GD118N 1x18 moduler, mått 250 x 355x130mm GD218N 2x18 moduler, mått 375 x 355x130mm GD318N 3x18 moduler, mått 500 x 355x130mm GD418N 4x18 moduler, mått 625 x 355x130mm GD126N 1x26 moduler, mått 500 x 250x130mm GD226N 2x26 moduler, mått 500 x 375x130mm GD118S 1x18 moduler, mått 355 x 250 x 103mm GD218S 2x18 moduler, mått 355 x 375 x 103mm GD318S 3x18 moduler, mått 355 x 500 x 103mm GD418S 4x18 moduler, mått 355 x 625 x 103mm Förmonterad Gamma GD113SF HB, JFB, 3 st 1-pol 10 (rad 1) GD213SF HB, JFB, 3 st 1-pol 10 (rad 1), 26 3 st 1-pol 10 (rad 2) GD313SF HB, JFB, 3 st 1-pol 10 (rad 1), 3 st 1-pol 10 (rad 2), 3 st 1-pol 10 (rad 3) GD118SF HB, JFB, 3 st 1-pol 10 (rad 1) GD218SF HB, JFB, 3 st 1-pol 10 (rad 1), 36 3 st 1-pol 10 (rad 2) Rätt till tekniska förändringar förbehålles. 5

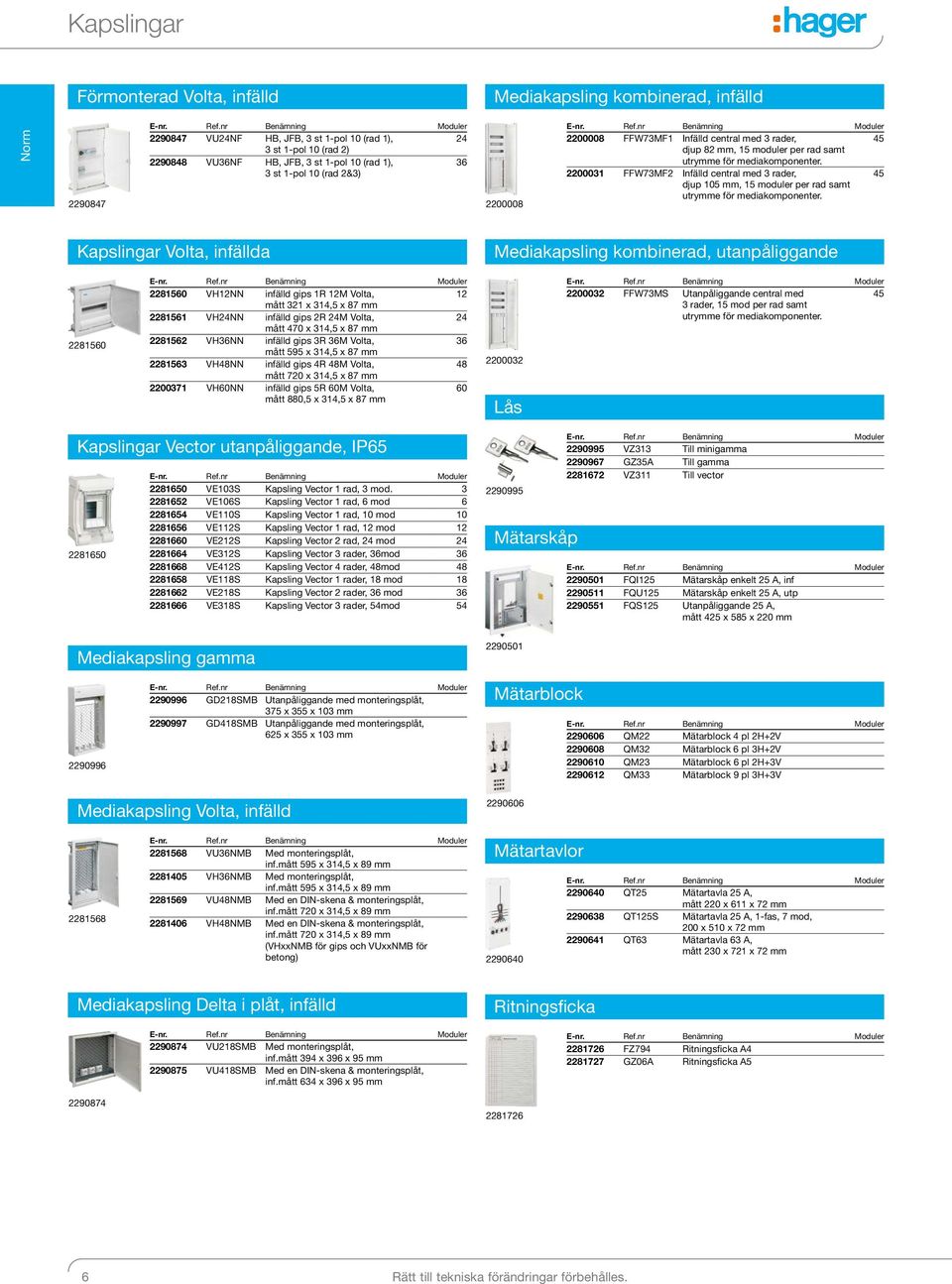

6 Kapslingar Förmonterad Volta, infälld Mediakapsling kombinerad, infälld Norm VU24NF HB, JFB, 3 st 1-pol 10 (rad 1), 24 3 st 1-pol 10 (rad 2) VU36NF HB, JFB, 3 st 1-pol 10 (rad 1), 3 st 1-pol 10 (rad 2&3) FFW73MF1 Infälld central med 3 rader, 45 djup 82 mm, 15 moduler per rad samt utrymme för mediakomponenter FFW73MF2 Infälld central med 3 rader, djup 105 mm, 15 moduler per rad samt utrymme för mediakomponenter. 45 Kapslingar Volta, infällda Mediakapsling kombinerad, utanpåliggande VH12NN infälld gips 1R 12M Volta, 12 mått 321 x 314,5 x 87 mm VH24NN infälld gips 2R 24M Volta, 24 mått 470 x 314,5 x 87 mm VH36NN infälld gips 3R 36M Volta, 36 mått 595 x 314,5 x 87 mm VH48NN infälld gips 4R 48M Volta, 48 mått 720 x 314,5 x 87 mm VH60NN infälld gips 5R 60M Volta, mått 880,5 x 314,5 x 87 mm Lås FFW73MS Utanpåliggande central med 3 rader, 15 mod per rad samt utrymme för mediakomponenter. 45 Kapslingar Vector utanpåliggande, IP VE103S Kapsling Vector 1 rad, 3 mod VE106S Kapsling Vector 1 rad, 6 mod VE110S Kapsling Vector 1 rad, 10 mod VE112S Kapsling Vector 1 rad, 12 mod VE212S Kapsling Vector 2 rad, 24 mod VE312S Kapsling Vector 3 rader, 36mod VE412S Kapsling Vector 4 rader, 48mod VE118S Kapsling Vector 1 rader, 18 mod VE218S Kapsling Vector 2 rader, 36 mod VE318S Kapsling Vector 3 rader, 54mod Mätarskåp VZ313 Till minigamma GZ35A Till gamma VZ311 Till vector FQI125 Mätarskåp enkelt 25 A, inf FQU125 Mätarskåp enkelt 25 A, utp FQS125 Utanpåliggande 25 A, mått 425 x 585 x 220 mm Mediakapsling gamma GD218SMB Utanpåliggande med monteringsplåt, 375 x 355 x 103 mm GD418SMB Utanpåliggande med monteringsplåt, 625 x 355 x 103 mm Mätarblock QM22 Mätarblock 4 pl 2H+2V QM32 Mätarblock 6 pl 3H+2V QM23 Mätarblock 6 pl 2H+3V QM33 Mätarblock 9 pl 3H+3V Mediakapsling Volta, infälld VU36NMB Med monteringsplåt, inf.mått 595 x 314,5 x 89 mm VH36NMB Med monteringsplåt, inf.mått 595 x 314,5 x 89 mm VU48NMB Med en DIN-skena & monteringsplåt, inf.mått 720 x 314,5 x 89 mm VH48NMB Med en DIN-skena & monteringsplåt, inf.mått 720 x 314,5 x 89 mm (VHxxNMB för gips och VUxxNMB för betong) Mätartavlor QT25 Mätartavla 25 A, mått 220 x 611 x 72 mm QT125S Mätartavla 25 A, 1-fas, 7 mod, 200 x 510 x 72 mm QT63 Mätartavla 63 A, mått 230 x 721 x 72 mm Mediakapsling Delta i plåt, infälld VU218SMB Med monteringsplåt, inf.mått 394 x 396 x 95 mm VU418SMB Med en DIN-skena & monteringsplåt, inf.mått 634 x 396 x 95 mm Ritningsficka FZ794 Ritningsficka A GZ06A Ritningsficka A5 6 Rätt till tekniska förändringar förbehålles.

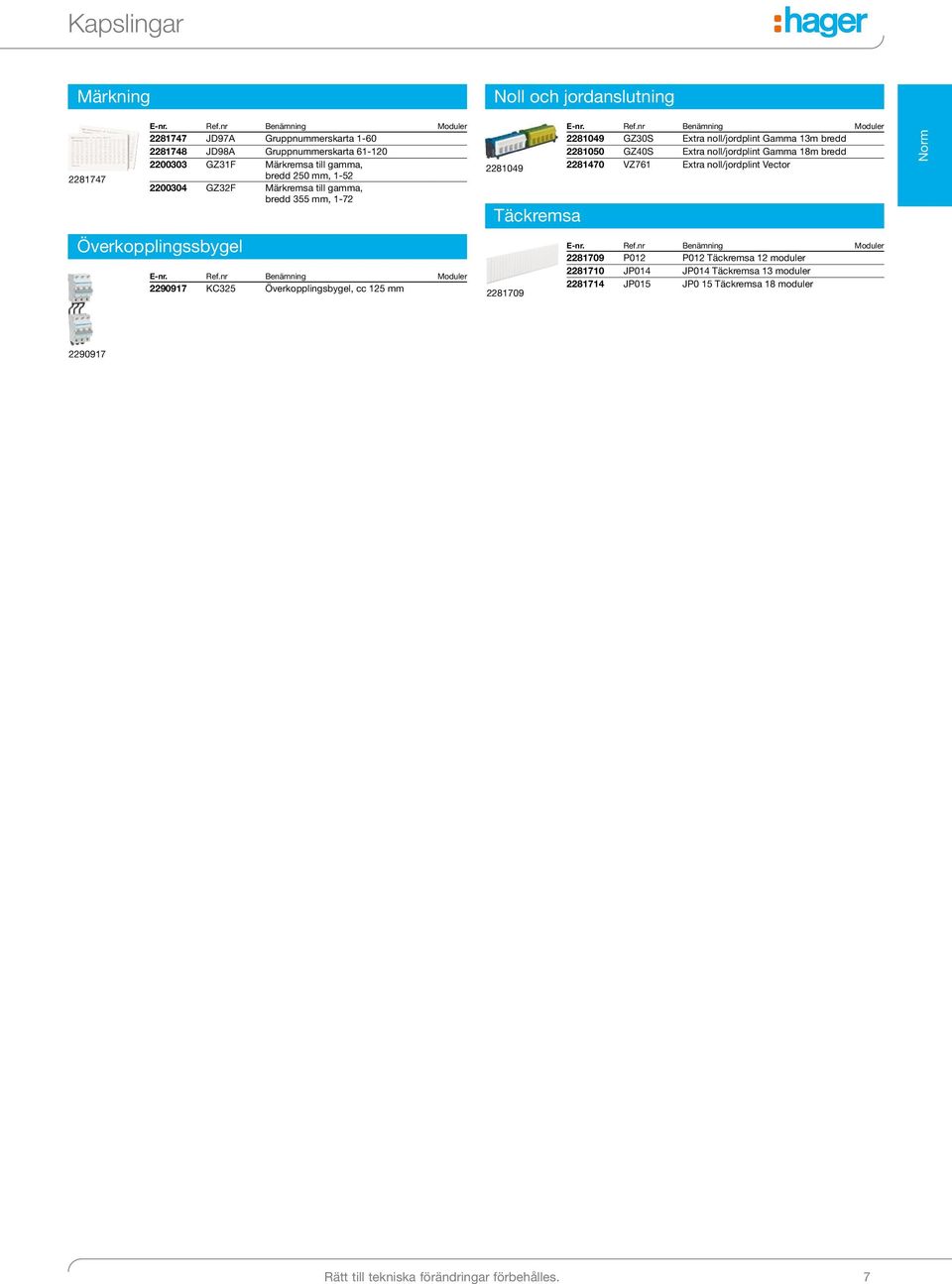

7 Kapslingar Märkning JD97A Gruppnummerskarta JD98A Gruppnummerskarta GZ31F Märkremsa till gamma, bredd 250 mm, GZ32F Märkremsa till gamma, bredd 355 mm, 1-72 Överkopplingssbygel KC325 Överkopplingsbygel, cc 125 mm Noll och jordanslutning Täckremsa GZ30S Extra noll/jordplint Gamma 13m bredd GZ40S Extra noll/jordplint Gamma 18m bredd VZ761 Extra noll/jordplint Vector P012 P012 Täckremsa 12 moduler JP014 JP014 Täckremsa 13 moduler JP015 JP0 15 Täckremsa 18 moduler Norm Rätt till tekniska förändringar förbehålles. 7

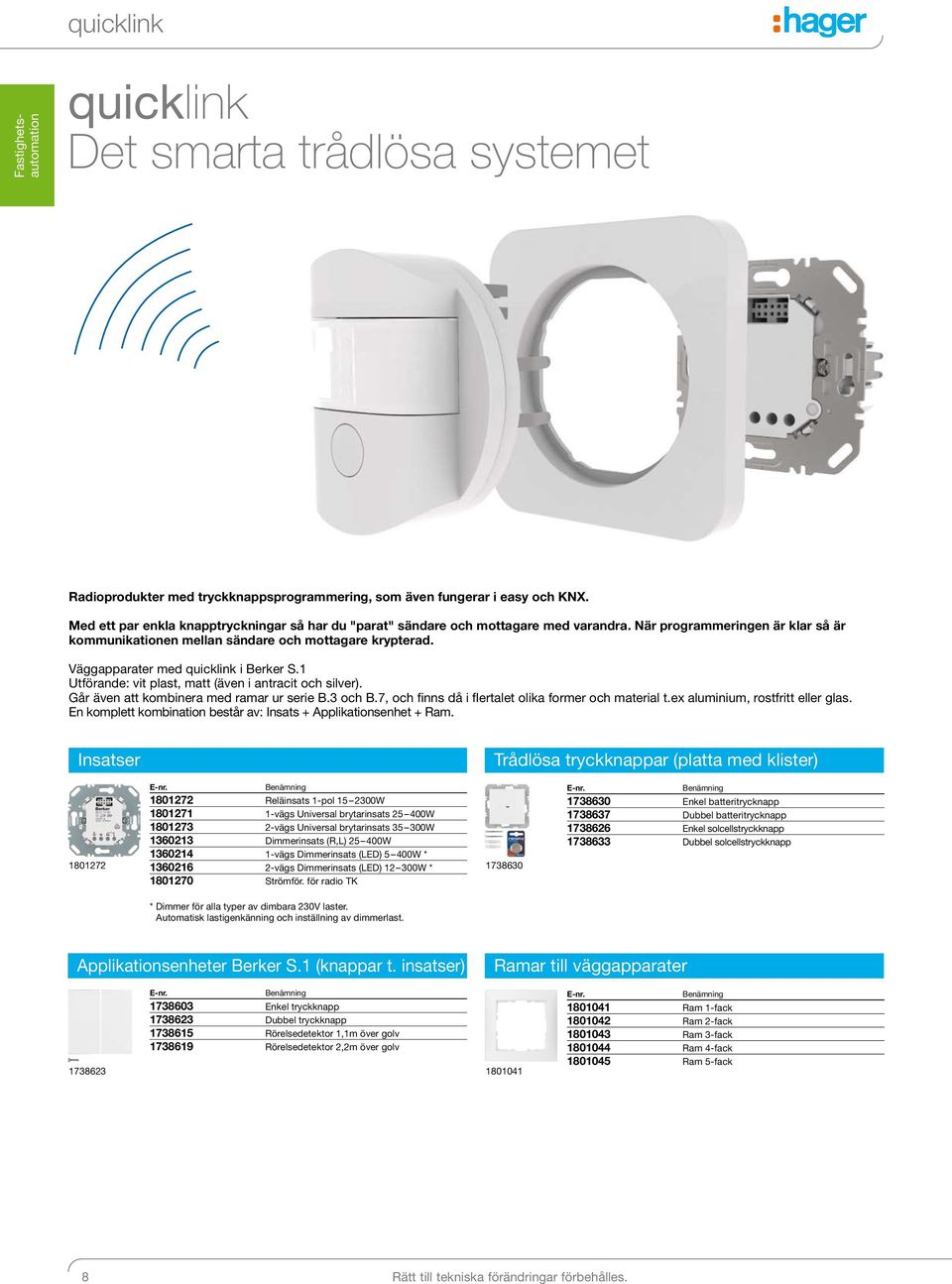

8 quicklink Fastighetsautomation quicklink Det smarta trådlösa systemet Radioprodukter med tryckknappsprogrammering, som även fungerar i easy och KNX. Med ett par enkla knapptryckningar så har du "parat" sändare och mottagare med varandra. När programmeringen är klar så är kommunikationen mellan sändare och mottagare krypterad. Väggapparater med quicklink i Berker S.1 Utförande: vit plast, matt (även i antracit och silver). Går även att kombinera med ramar ur serie B.3 och B.7, och finns då i flertalet olika former och material t.ex aluminium, rostfritt eller glas. En komplett kombination består av: Insats + Applikationsenhet + Ram. Insatser Trådlösa tryckknappar (platta med klister) Reläinsats 1-pol W vägs Universal brytarinsats W vägs Universal brytarinsats W Dimmerinsats (R,L) W vägs Dimmerinsats (LED) 5 400W * vägs Dimmerinsats (LED) W * Strömför. för radio TK Enkel batteritrycknapp Dubbel batteritrycknapp Enkel solcellstryckknapp Dubbel solcellstryckknapp * Dimmer för alla typer av dimbara 230V laster. Automatisk lastigenkänning och inställning av dimmerlast. Applikationsenheter Berker S.1 (knappar t. insatser) Ramar till väggapparater Enkel tryckknapp Dubbel tryckknapp Rörelsedetektor 1,1m över golv Rörelsedetektor 2,2m över golv Ram 1-fack Ram 2-fack Ram 3-fack Ram 4-fack Ram 5-fack 8 Rätt till tekniska förändringar förbehålles.

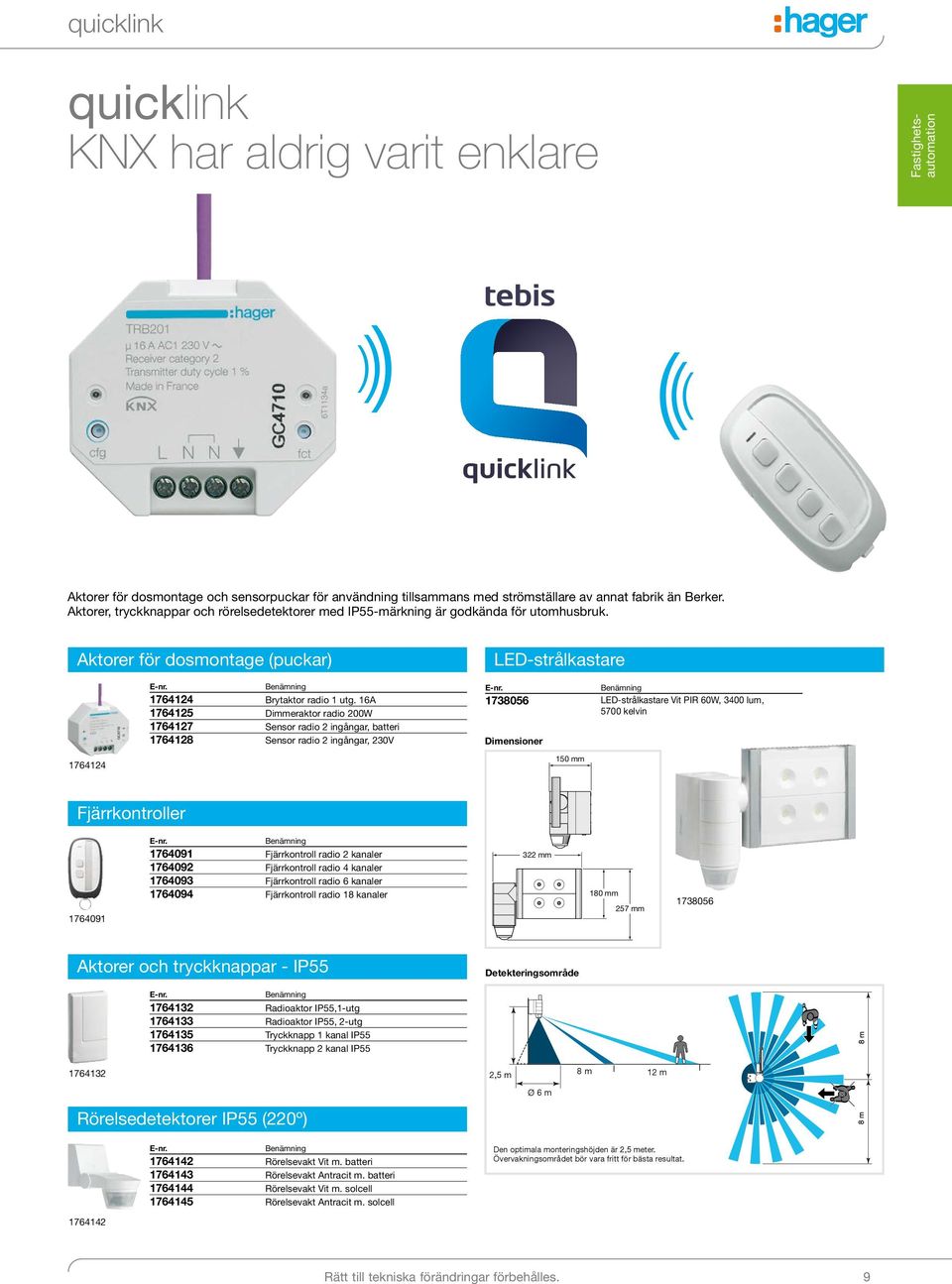

9 quicklink Fastighetsautomation quicklink KNX har aldrig varit enklare V2.7.0 V2.6.0 Aktorer för dosmontage och sensorpuckar för användning tillsammans med strömställare av annat fabrik än Berker. Aktorer, tryckknappar och rörelsedetektorer med IP55-märkning är godkända för utomhusbruk. 180 fct cfg Aktorer för dosmontage (puckar) LED-strålkastare Brytaktor radio 1 utg. 16A Dimmeraktor radio 200W Sensor radio 2 ingångar, batteri Sensor radio 2 ingångar, 230V LED-strålkastare Vit PIR 60W, 3400 lum, 5700 kelvin Dimensioner 150 mm Inställningar +/- 80 Fjärrkontroller Tidsangivning Ljusstyrka Känslighet (justerar (belysningens detekteringsområdet) varaktighet) fct cfg Fjärrkontroll radio 2 kanaler Fjärrkontroll radio 4 kanaler Fjärrkontroll radio 6 kanaler Fjärrkontroll radio 18 kanaler 322 mm mm mm cfg fct b Radioaktor IP55,1-utg Radioaktor IP55, 2-utg Tryckknapp 1 kanal IP55 Tryckknapp 2 kanal IP55 Testläget är akt som upptäcks s cfg c Efter 3 minute produkten till no L N Detekteringsområde Detekteringsområde vue " Normal " f Klick! m Fabriksinstä Ø6m Tryck och håll i lysdioden cfg upp den. Fabrik genom att lysd leder till att al helt, oberoende fabriksinställnin nästa konfigura Rörelsevakt Vit m. batteri Rörelsevakt Antracit m. batteri Rörelsevakt Vit m. solcell Rörelsevakt Antracit m. solcell Bakgrundsbelys är inställd för po och en rörelse h Efter detekterin under den tid s 1. Timern st Anmärkning: n "auto test", är i nedan). vue m 2,5 m Rörelsedetektorer IP55 (220º) Ställ potentiome använd de me begränsa detek a fct Aktorer och tryckknappar - IP55 Testning oc detektering Den optimala monteringshöjden är 2,5 meter. Övervakningsområdet bör vara fritt för bästa resultat. Åtgärd Inställningar Använd de automatiska inställningarna (fabriksinställningarna) eller justera med fjärrkontrollen för att automatiskt sätta på belysningen under en viss tid. Automatiska inställningar Vrid potentiometern Lux till "auto test". Inställningarna är fördefinierade: = Lux, (fungerar endast i nattläge) tid = 3 min., känslighet = max. Rätt till tekniska förändringar förbehålles. Slår automatiskt till Fjärrinställningar (manuella inställningar inaktiverade). Installatörsinställningar Använda fjä Potentiometer (tillval, ref. EE8 9 Detektorn tar em när potentiomet Om potentiome ska du återgå ti Detektorns lysd från fjärrkontroll Den blinkar sna en order och 5 s När ett komma i 1 sek.

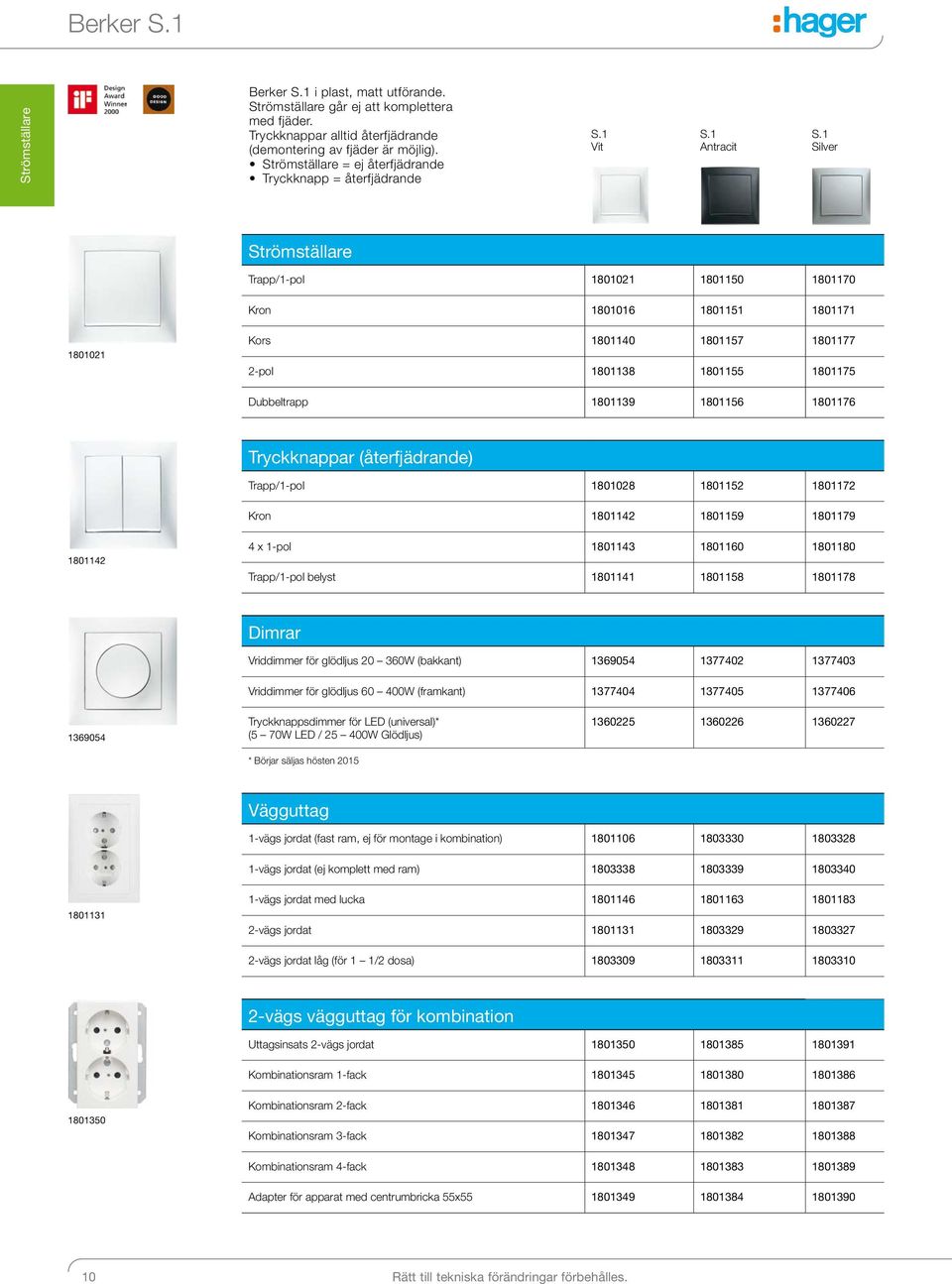

10 Berker S.1 Strömställare Berker S.1 i plast, matt utförande. Strömställare går ej att komplettera med fjäder. Tryckknappar alltid återfjädrande (demontering av fjäder är möjlig). Strömställare = ej återfjädrande Tryckknapp = återfjädrande S.1 Vit S.1 Antracit S.1 Silver Strömställare Trapp/1-pol Kron Kors pol Dubbeltrapp Tryckknappar (återfjädrande) Trapp/1-pol Kron x 1-pol Trapp/1-pol belyst Dimrar Vriddimmer för glödljus W (bakkant) Vriddimmer för glödljus W (framkant) Tryckknappsdimmer för LED (universal)* (5 70W LED / W Glödljus) * Börjar säljas hösten Vägguttag 1-vägs jordat (fast ram, ej för montage i kombination) vägs jordat (ej komplett med ram) vägs jordat med lucka vägs jordat vägs jordat låg (för 1 1/2 dosa) vägs vägguttag för kombination Uttagsinsats 2-vägs jordat Kombinationsram 1-fack Kombinationsram 2-fack Kombinationsram 3-fack Kombinationsram 4-fack Adapter för apparat med centrumbricka 55x Rätt till tekniska förändringar förbehålles.

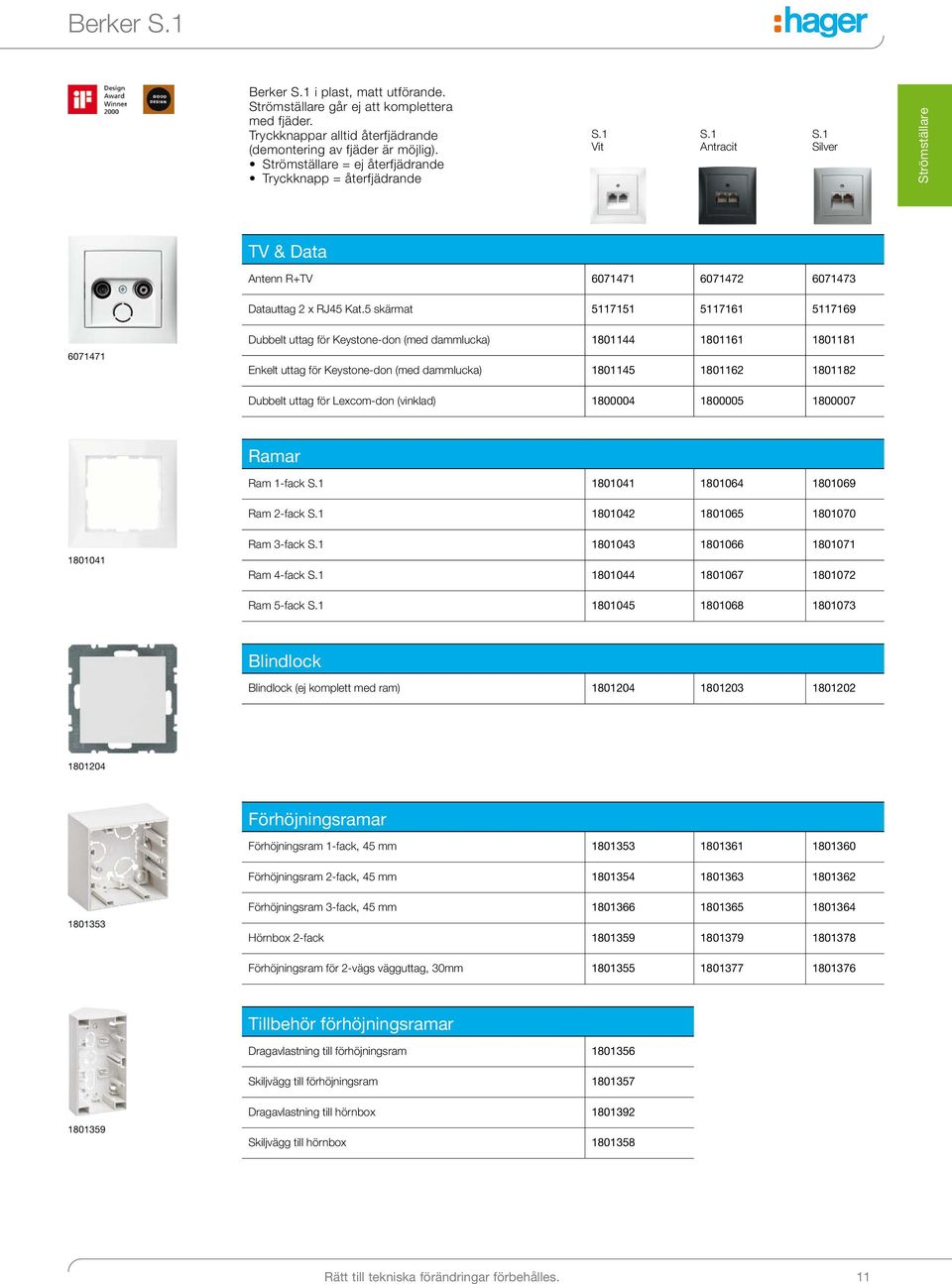

11 Berker S.1 Berker S.1 i plast, matt utförande. Strömställare går ej att komplettera med fjäder. Tryckknappar alltid återfjädrande (demontering av fjäder är möjlig). Strömställare = ej återfjädrande Tryckknapp = återfjädrande S.1 Vit S.1 Antracit S.1 Silver Strömställare TV & Data Antenn R+TV Datauttag 2 x RJ45 Kat.5 skärmat Dubbelt uttag för Keystone-don (med dammlucka) Enkelt uttag för Keystone-don (med dammlucka) Dubbelt uttag för Lexcom-don (vinklad) Ramar Ram 1-fack S Ram 2-fack S Ram 3-fack S Ram 4-fack S Ram 5-fack S Blindlock Blindlock (ej komplett med ram) Förhöjningsramar Förhöjningsram 1-fack, 45 mm Förhöjningsram 2-fack, 45 mm Förhöjningsram 3-fack, 45 mm Hörnbox 2-fack Förhöjningsram för 2-vägs vägguttag, 30mm Tillbehör förhöjningsramar Dragavlastning till förhöjningsram Skiljvägg till förhöjningsram Dragavlastning till hörnbox Skiljvägg till hörnbox Rätt till tekniska förändringar förbehålles. 11

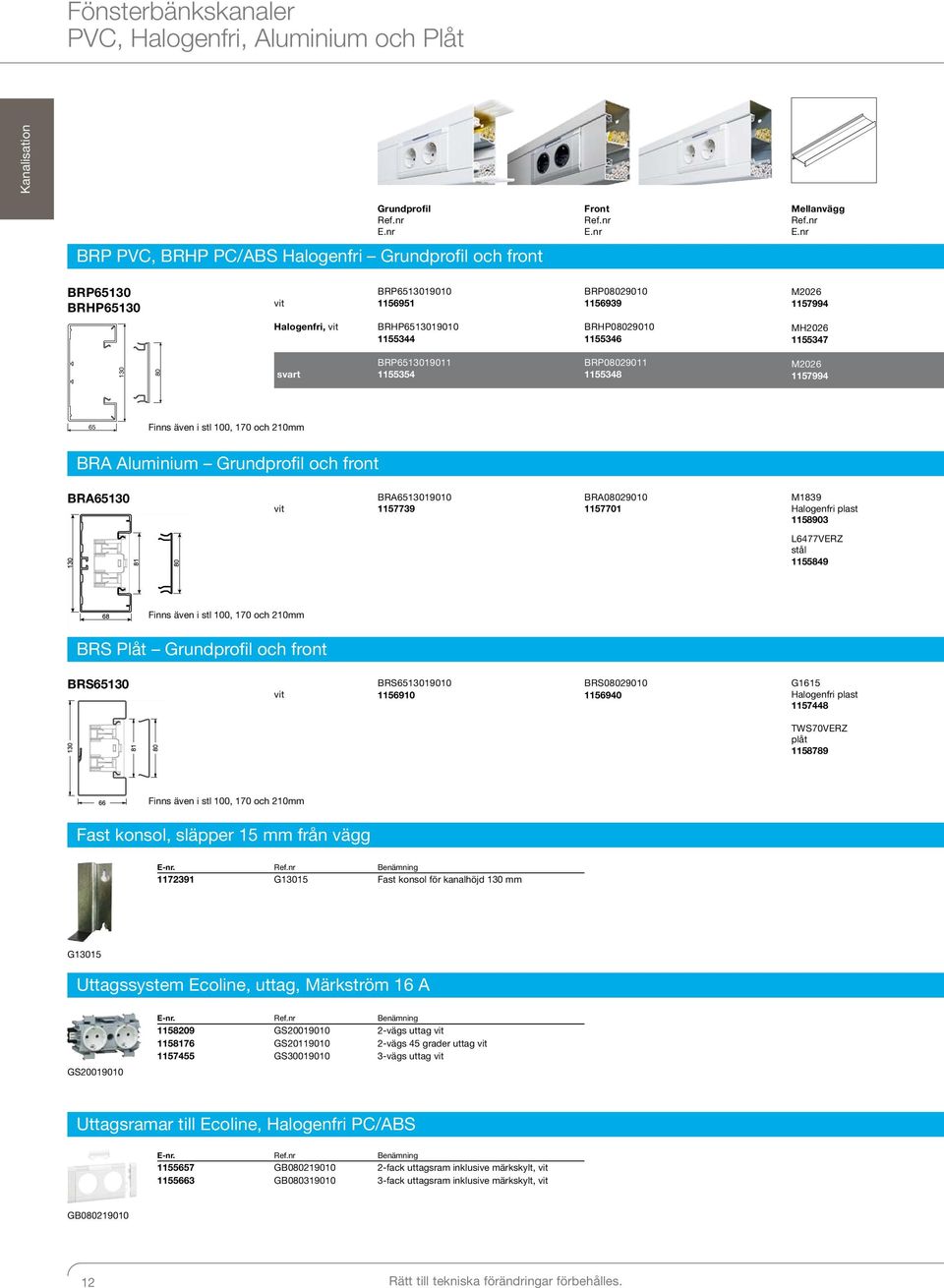

12 Fönsterbänkskanaler PVC, Halogenfri, Aluminium och Plåt Kanalisation Grundprofil BRP PVC, BRHP PC/ABS Halogenfri Grundprofil och front Front Mellanvägg BRP65130 BRHP65130 vit BRP BRP M Halogenfri, vit BRHP BRHP MH svart BRP BRP M Finns även i stl 100, 170 och 210mm BRA Aluminium Grundprofil och front BRA65130 vit BRA BRA M1839 Halogenfri plast L6477VERZ stål Finns även i stl 100, 170 och 210mm BRS Plåt Grundprofil och front BRS65130 vit BRS BRS G1615 Halogenfri plast TWS70VERZ plåt Finns även i stl 100, 170 och 210mm Fast konsol, släpper 15 mm från vägg G13015 Fast konsol för kanalhöjd 130 mm G13015 Uttagssystem Ecoline, uttag, Märkström 16 A GS GS vägs uttag vit GS vägs 45 grader uttag vit GS vägs uttag vit Uttagsramar till Ecoline, Halogenfri PC/ABS GB fack uttagsram inklusive märkskylt, vit GB fack uttagsram inklusive märkskylt, vit GB Rätt till tekniska förändringar förbehålles.

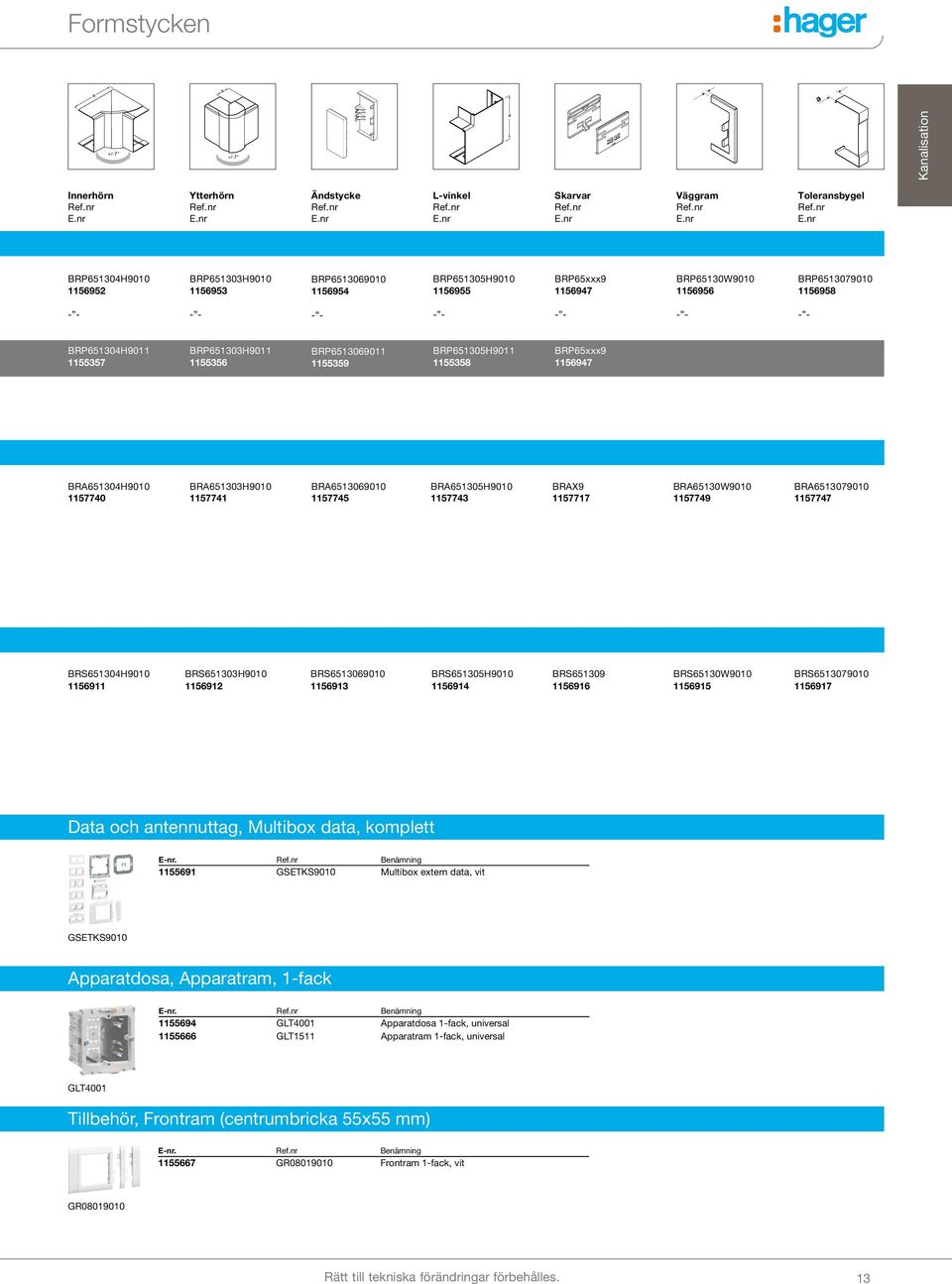

13 a Formstycken a a +/-7 +/-7 a Kanalisation Innerhörn Ytterhörn Ändstycke L-vinkel Skarvar Väggram Toleransbygel BRP651304H BRP651303H BRP BRP651305H BRP65xxx BRP65130W BRP BRP651304H BRP651303H BRP BRP651305H BRP65xxx BRA651304H BRA651303H BRA BRA651305H BRAX BRA65130W BRA BRS651304H BRS651303H BRS BRS651305H BRS BRS65130W BRS Data och antennuttag, Multibox data, komplett GSETKS9010 Multibox extern data, vit GSETKS9010 Apparatdosa, Apparatram, 1-fack GLT4001 Apparatdosa 1-fack, universal GLT1511 Apparatram 1-fack, universal GLT4001 Tillbehör, Frontram (centrumbricka 55x55 mm) GR Frontram 1-fack, vit GR Rätt till tekniska förändringar förbehålles. 13

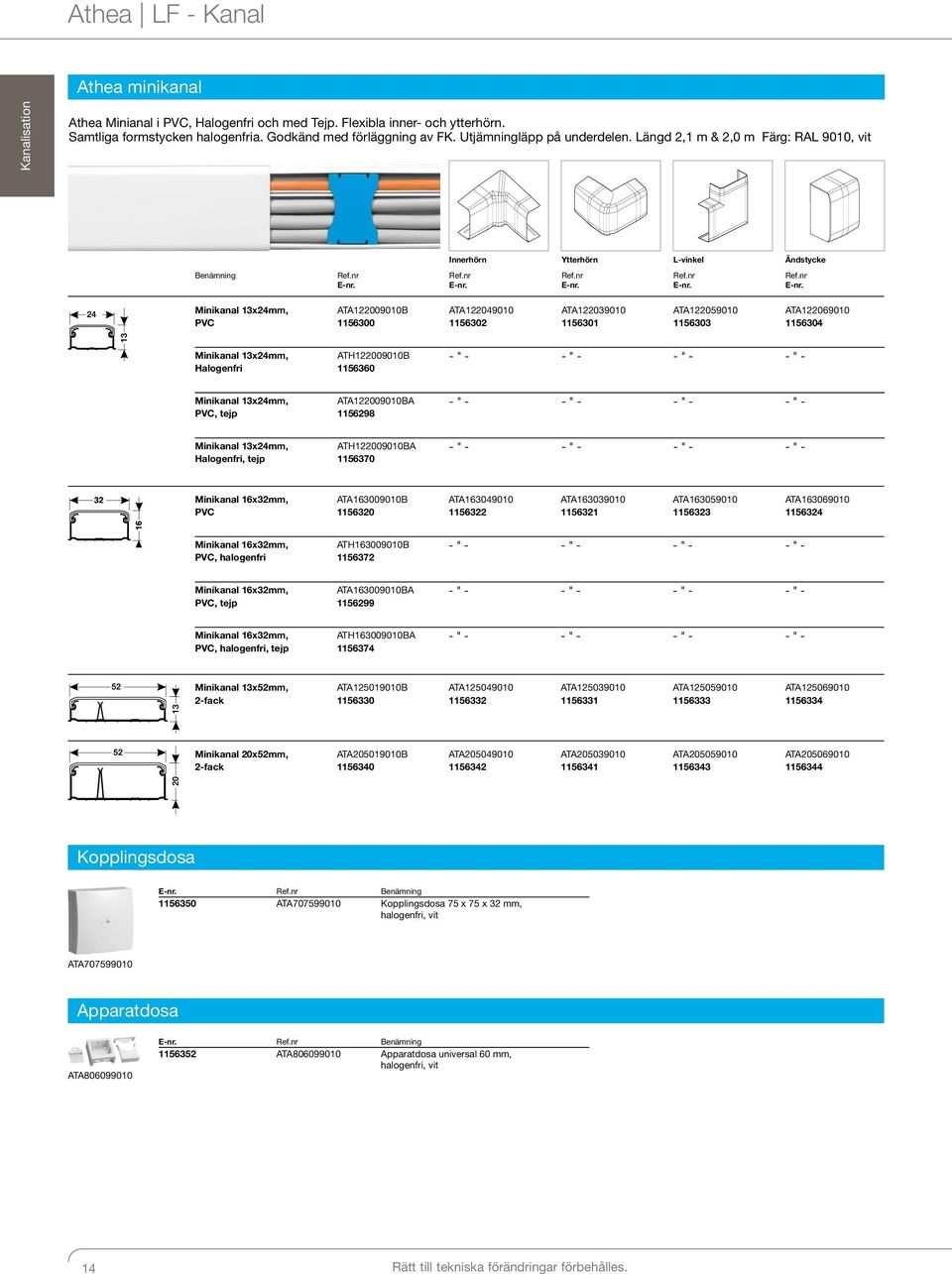

14 Athea LF - Kanal Athea minikanal Kanalisation Athea Minianal i PVC, Halogenfri och med Tejp. Flexibla inner- och ytterhörn. Samtliga formstycken halogenfria. Godkänd med förläggning av FK. Utjämningläpp på underdelen. Längd 2,1 m & 2,0 m Färg: RAL 9010, vit Innerhörn Ytterhörn L-vinkel Ändstycke Minikanal 13x24mm, PVC ATA B ATA ATA ATA ATA Minikanal 13x24mm, Halogenfri ATH B " - - " - - " - - " - Minikanal 13x24mm, PVC, tejp ATA BA " - - " - - " - - " - Minikanal 13x24mm, Halogenfri, tejp ATH BA " - - " - - " - - " - Minikanal 16x32mm, PVC ATA B ATA ATA ATA ATA Minikanal 16x32mm, PVC, halogenfri ATH B " - - " - - " - - " - Minikanal 16x32mm, PVC, tejp ATA BA " - - " - - " - - " - Minikanal 16x32mm, PVC, halogenfri, tejp ATH BA " - - " - - " - - " - Minikanal 13x52mm, 2-fack ATA B ATA ATA ATA ATA Minikanal 20x52mm, 2-fack ATA B ATA ATA ATA ATA Kopplingsdosa ATA Kopplingsdosa 75 x 75 x 32 mm, halogenfri, vit ATA Apparatdosa ATA ATA Apparatdosa universal 60 mm, halogenfri, vit 14 Rätt till tekniska förändringar förbehålles.

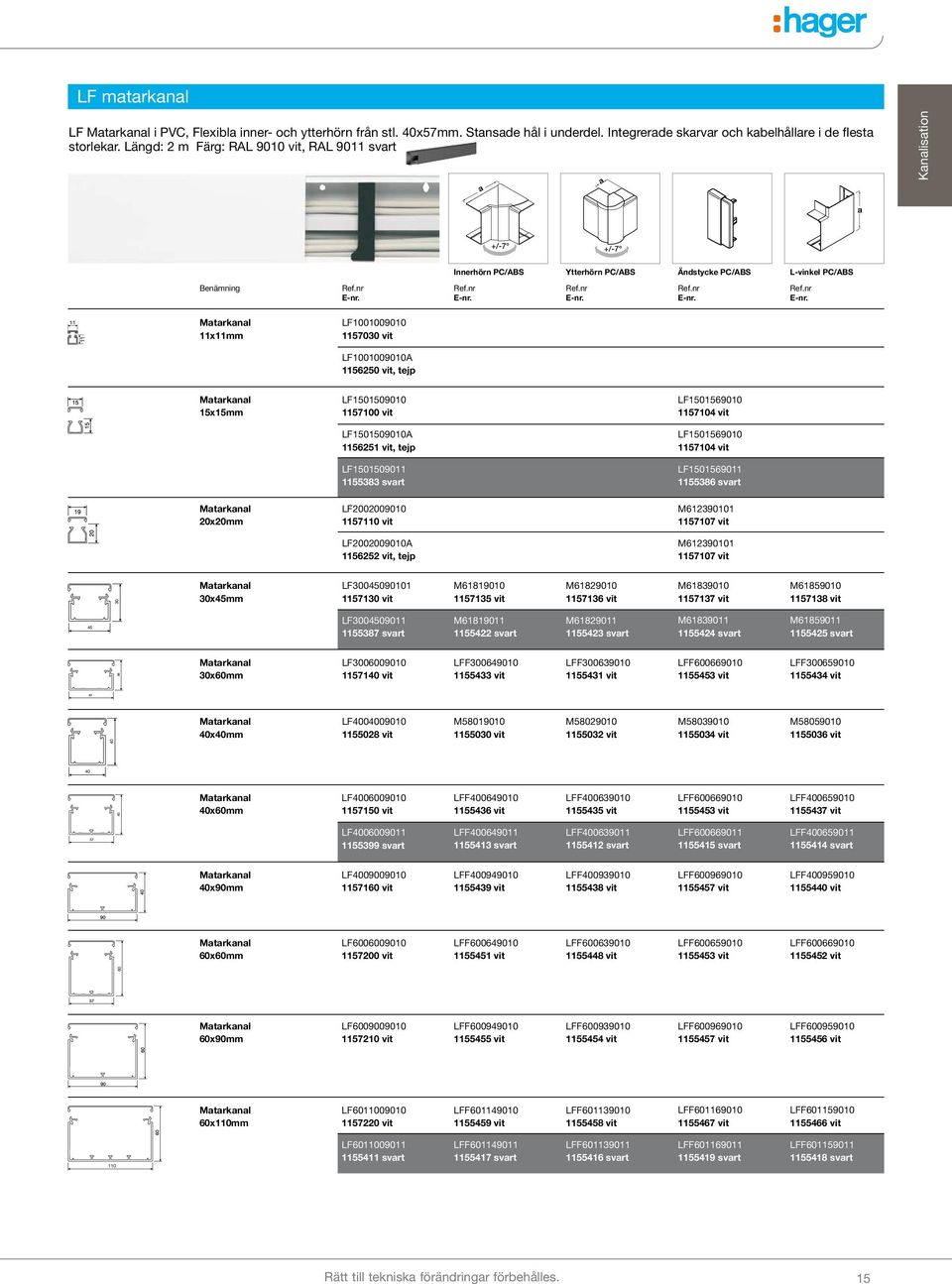

15 LF matarkanal LF i PVC, Flexibla inner- och ytterhörn från stl. 40x57mm. Stansade hål i underdel. Integrerade skarvar och kabelhållare i de flesta storlekar. Längd: 2 m Färg: RAL 9010 vit, RAL 9011 svart a Kanalisation a a Innerhörn PC/ABS Ytterhörn PC/ABS Ändstycke PC/ABS L-vinkel PC/ABS x11mm LF vit LF A vit, tejp 15x15mm LF vit LF vit LF A vit, tejp LF vit LF svart LF svart 20x20mm LF vit M vit LF A vit, tejp M vit 30x45mm LF vit M vit M vit M vit M vit LF svart M svart M svart M svart M svart 30x60mm LF vit LFF vit LFF vit LFF vit LFF vit 40x40mm LF vit M vit M vit M vit M vit 40x60mm LF vit LFF vit LFF vit LFF vit LFF vit LF svart LFF svart LFF svart LFF svart LFF svart 40x90mm LF vit LFF vit LFF vit LFF vit LFF vit 60x60mm LF vit LFF vit LFF vit LFF vit LFF vit 60x90mm LF vit LFF vit LFF vit LFF vit LFF vit 60x110mm LF vit LFF vit LFF vit LFF vit LFF vit LF svart LFF svart LFF svart LFF svart LFF svart Rätt till tekniska förändringar förbehålles. 15

16 Hager Elektro AB Box Göteborg Besöksadress: Bifrostgatan Mölndal Telefon: E-post: Hemsida: 16SE0010IMC
