1 THERMOTECH MultiSystem Sortiment och handbok 2012

2 Copyright: Thermotech Scandinvia AB 2011 Omslagsfoto: Michael Engman Grafisk form: Ulrika Mattisson Övrigt bildmaterial: Karolina Thunström, Michael Engman Tryck: Tryckeribolaget, Sundsvall

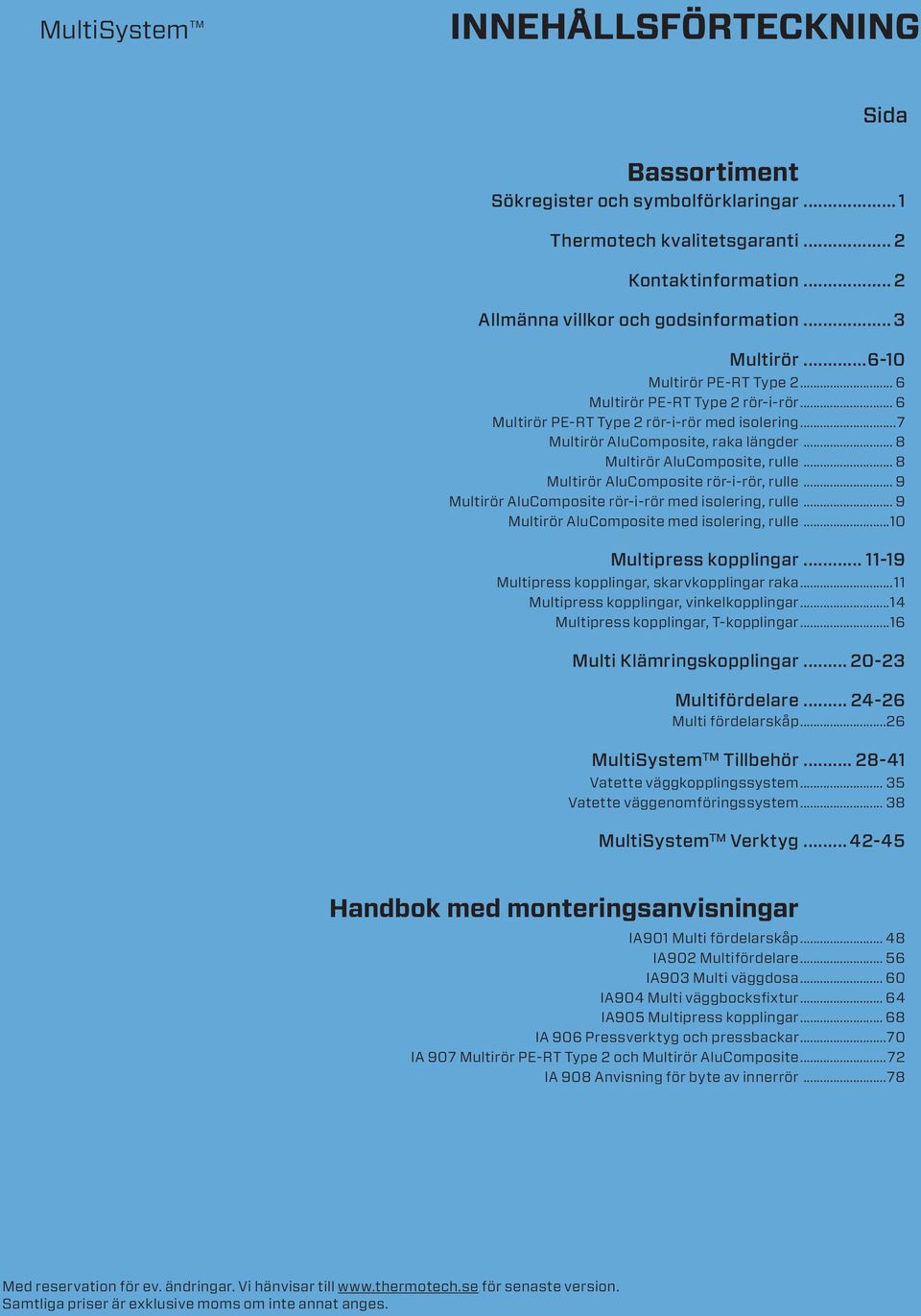

3 MultiSystem INNEHÅLLSFÖRTECKNING Sida Bassortiment Sökregister och symbolförklaringar... 1 Thermotech kvalitetsgaranti... 2 Kontaktinformation... 2 Allmänna villkor och godsinformation...3 Multirör Multirör PE-RT Type Multirör PE-RT Type 2 rör-i-rör... 6 Multirör PE-RT Type 2 rör-i-rör med isolering...7 Multirör AluComposite, raka längder... 8 Multirör AluComposite, rulle... 8 Multirör AluComposite rör-i-rör, rulle... 9 Multirör AluComposite rör-i-rör med isolering, rulle... 9 Multirör AluComposite med isolering, rulle...10 Multipress kopplingar Multipress kopplingar, skarvkopplingar raka...11 Multipress kopplingar, vinkelkopplingar...14 Multipress kopplingar, T-kopplingar...16 Multi Klämringskopplingar Multifördelare Multi fördelarskåp...26 MultiSystem Tillbehör Vatette väggkopplingssystem Vatette väggenomföringssystem MultiSystem Verktyg Handbok med monteringsanvisningar IA901 Multi fördelarskåp IA902 Multifördelare IA903 Multi väggdosa IA904 Multi väggbocksfixtur IA905 Multipress kopplingar IA 906 Pressverktyg och pressbackar...70 IA 907 Multirör PE-RT Type 2 och Multirör AluComposite...72 IA 908 Anvisning för byte av innerrör...78 Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges.

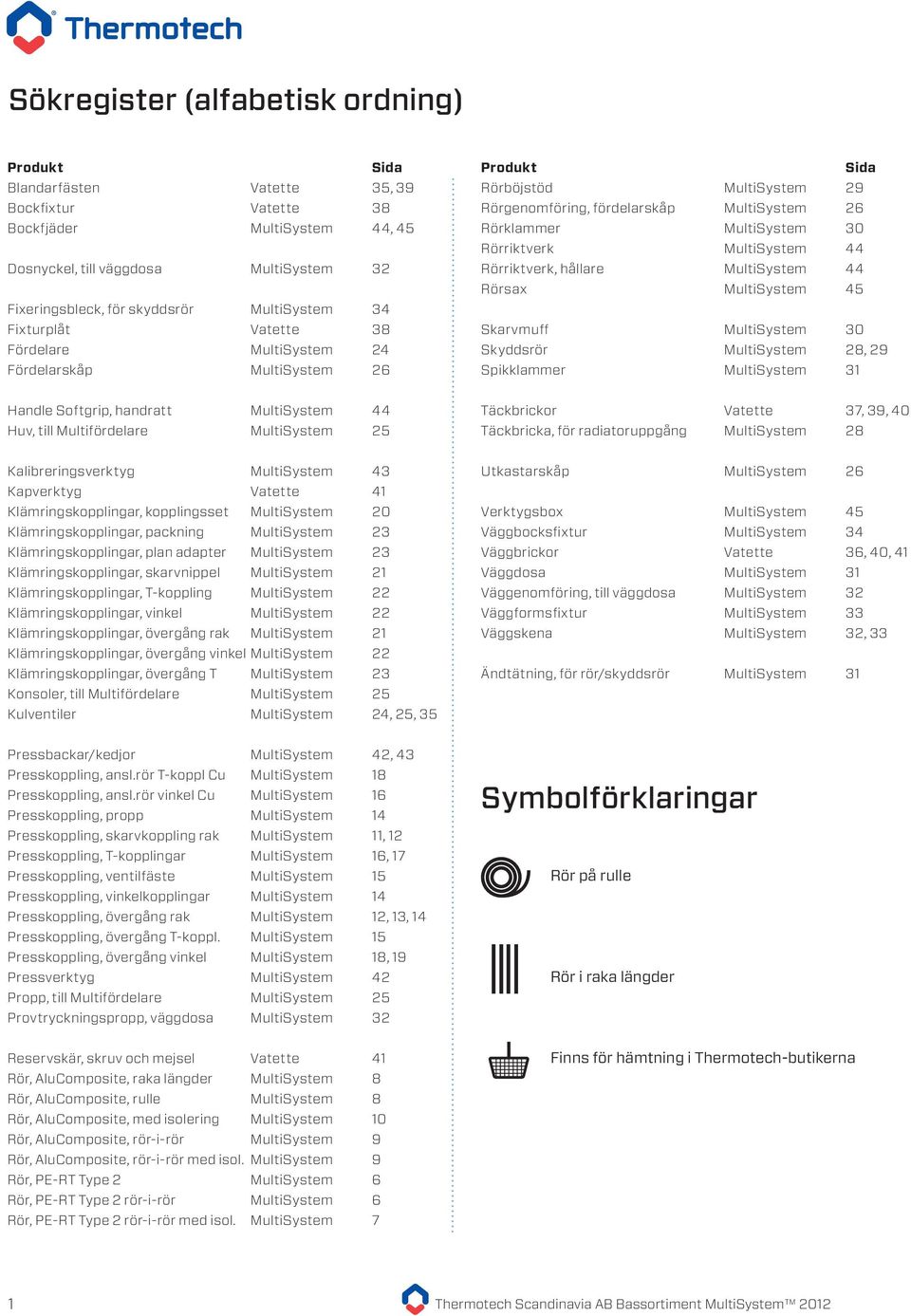

4 Sökregister (alfabetisk ordning) Produkt Sida Blandarfästen Vatette 35, 39 Bockfixtur Vatette 38 Bockfjäder MultiSystem 44, 45 Dosnyckel, till väggdosa MultiSystem 32 Fixeringsbleck, för skyddsrör MultiSystem 34 Fixturplåt Vatette 38 Fördelare MultiSystem 24 Fördelarskåp MultiSystem 26 Produkt Sida Rörböjstöd MultiSystem 29 Rörgenomföring, fördelarskåp MultiSystem 26 Rörklammer MultiSystem 30 Rörriktverk MultiSystem 44 Rörriktverk, hållare MultiSystem 44 Rörsax MultiSystem 45 Skarvmuff MultiSystem 30 Skyddsrör MultiSystem 28, 29 Spikklammer MultiSystem 31 Handle Softgrip, handratt MultiSystem 44 Huv, till Multifördelare MultiSystem 25 Täckbrickor Vatette 37, 39, 40 Täckbricka, för radiatoruppgång MultiSystem 28 Kalibreringsverktyg MultiSystem 43 Kapverktyg Vatette 41 Klämringskopplingar, kopplingsset MultiSystem 20 Klämringskopplingar, packning MultiSystem 23 Klämringskopplingar, plan adapter MultiSystem 23 Klämringskopplingar, skarvnippel MultiSystem 21 Klämringskopplingar, T-koppling MultiSystem 22 Klämringskopplingar, vinkel MultiSystem 22 Klämringskopplingar, övergång rak MultiSystem 21 Klämringskopplingar, övergång vinkel MultiSystem 22 Klämringskopplingar, övergång T MultiSystem 23 Konsoler, till Multifördelare MultiSystem 25 Kulventiler MultiSystem 24, 25, 35 Utkastarskåp MultiSystem 26 Verktygsbox MultiSystem 45 Väggbocksfixtur MultiSystem 34 Väggbrickor Vatette 36, 40, 41 Väggdosa MultiSystem 31 Väggenomföring, till väggdosa MultiSystem 32 Väggformsfixtur MultiSystem 33 Väggskena MultiSystem 32, 33 Ändtätning, för rör/skyddsrör MultiSystem 31 Pressbackar/kedjor MultiSystem 42, 43 Presskoppling, ansl.rör T-koppl Cu MultiSystem 18 Presskoppling, ansl.rör vinkel Cu MultiSystem 16 Presskoppling, propp MultiSystem 14 Presskoppling, skarvkoppling rak MultiSystem 11, 12 Presskoppling, T-kopplingar MultiSystem 16, 17 Presskoppling, ventilfäste MultiSystem 15 Presskoppling, vinkelkopplingar MultiSystem 14 Presskoppling, övergång rak MultiSystem 12, 13, 14 Presskoppling, övergång T-koppl. MultiSystem 15 Presskoppling, övergång vinkel MultiSystem 18, 19 Pressverktyg MultiSystem 42 Propp, till Multifördelare MultiSystem 25 Provtryckningspropp, väggdosa MultiSystem 32 Reservskär, skruv och mejsel Vatette 41 Rör, AluComposite, raka längder MultiSystem 8 Rör, AluComposite, rulle MultiSystem 8 Rör, AluComposite, med isolering MultiSystem 10 Rör, AluComposite, rör-i-rör MultiSystem 9 Rör, AluComposite, rör-i-rör med isol. MultiSystem 9 Rör, PE-RT Type 2 MultiSystem 6 Rör, PE-RT Type 2 rör-i-rör MultiSystem 6 Rör, PE-RT Type 2 rör-i-rör med isol. MultiSystem 7 Symbolförklaringar Rör på rulle Rör i raka längder Finns för hämtning i Thermotech-butikerna 1

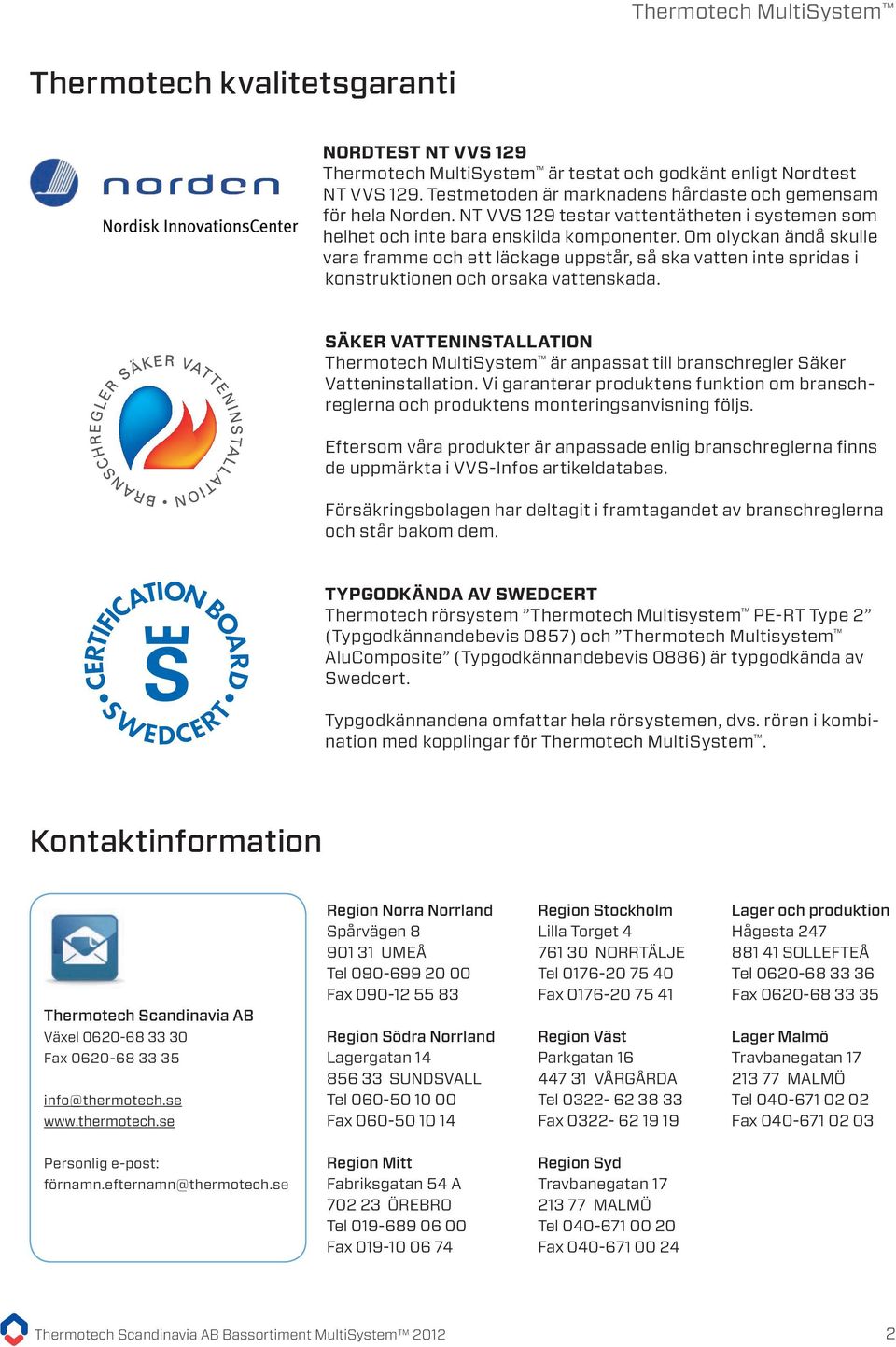

5 Thermotech MultiSystem Thermotech kvalitetsgaranti NORDTEST NT VVS 129 Thermotech MultiSystem är testat och godkänt enligt Nordtest NT VVS 129. Test metoden är marknadens hårdaste och gemensam för hela Norden. NT VVS 129 testar vattentätheten i systemen som helhet och inte bara enskilda komponenter. Om olyckan ändå skulle vara framme och ett läckage uppstår, så ska vatten inte spridas i konstruktionen och orsaka vattenskada. SÄKER VATTENINSTALLATION Thermotech MultiSystem är anpassat till branschregler Säker Vatteninstallation. Vi garanterar produktens funktion om branschreglerna och produktens monteringsanvisning följs. Eftersom våra produkter är anpassade enlig branschreglerna finns de uppmärkta i VVS-Infos artikeldatabas. Försäkringsbolagen har deltagit i framtagandet av branschreglerna och står bakom dem. TYPGODKÄNDA AV SWEDCERT Thermotech rörsystem Thermotech Multisystem PE-RT Type 2 (Typgodkännandebevis 0857) och Thermotech Multisystem AluComposite (Typgodkännandebevis 0886) är typgodkända av Swedcert. Typgodkännandena omfattar hela rörsystemen, dvs. rören i kombination med kopplingar för Thermotech MultiSystem. Kontaktinformation Thermotech Scandinavia AB Växel Fax info@thermotech.se Region Norra Norrland Spårvägen UMEÅ Tel Fax Region Södra Norrland Lagergatan SUNDSVALL Tel Fax Region Stockholm Lilla Torget NORRTÄLJE Tel Fax Region Väst Parkgatan VÅRGÅRDA Tel Fax Lager och produktion Hågesta SOLLEFTEÅ Tel Fax Lager Malmö Travbanegatan MALMÖ Tel Fax Personlig e-post: förnamn.efternamn@thermotech.se Region Mitt Fabriksgatan 54 A ÖREBRO Tel Fax Region Syd Travbanegatan MALMÖ Tel Fax

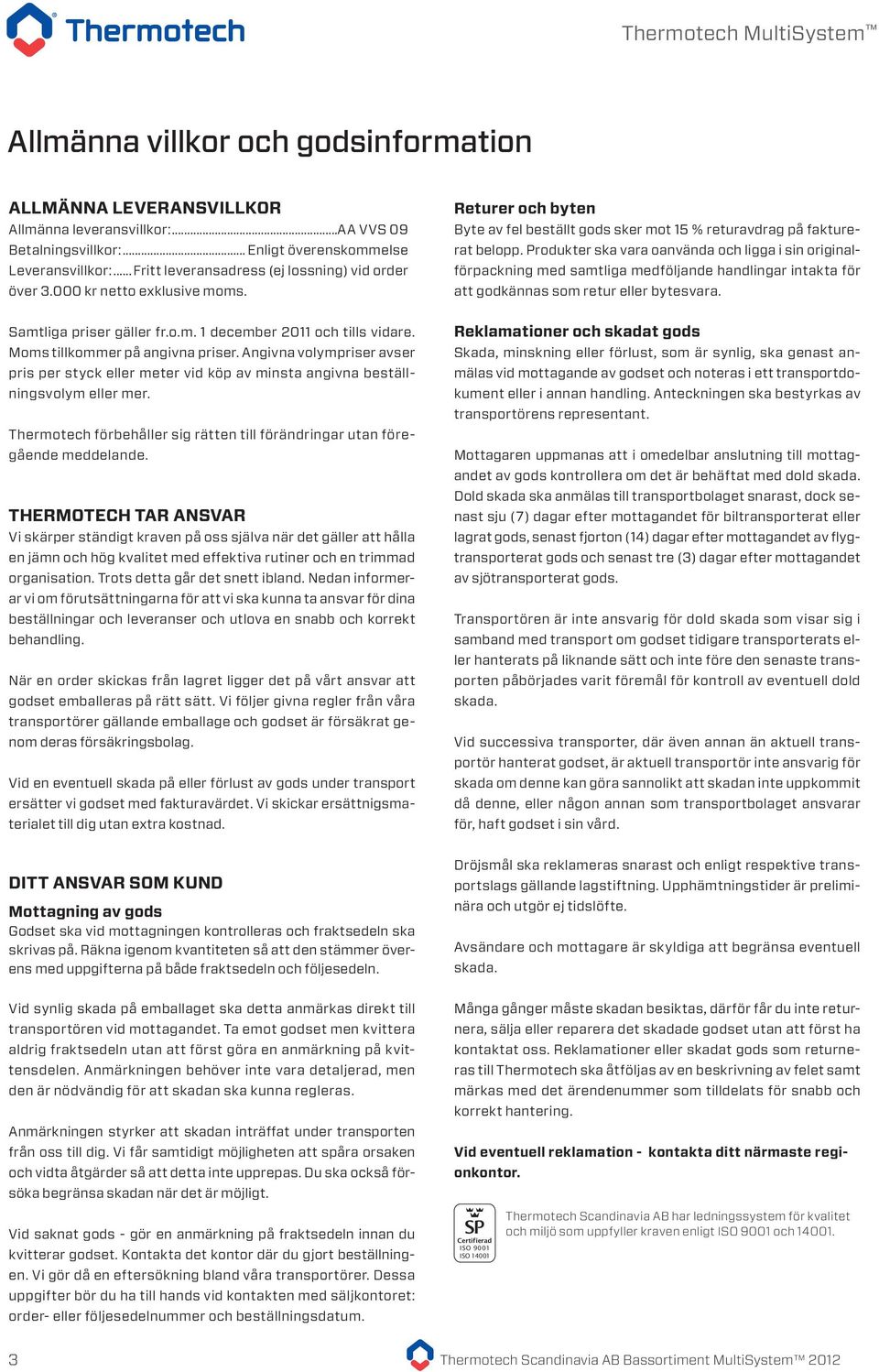

6 Thermotech MultiSystem Allmänna villkor och godsinformation ALLMÄNNA LEVERANSVILLKOR Allmänna leveransvillkor:...aa VVS 09 Betalningsvillkor:... Enligt överenskommelse Leveransvillkor:...Fritt leveransadress (ej lossning) vid order över kr netto exklusive moms. Returer och byten Byte av fel beställt gods sker mot 15 % returavdrag på fakturerat belopp. Produkter ska vara oanvända och ligga i sin originalförpackning med samtliga medföljande handlingar intakta för att godkännas som retur eller bytesvara. Samtliga priser gäller fr.o.m. 1 december 2011 och tills vidare. Moms tillkommer på angivna priser. Angivna volympriser avser pris per styck eller meter vid köp av minsta angivna beställningsvolym eller mer. Thermotech förbehåller sig rätten till förändringar utan föregående meddelande. THERMOTECH TAR ANSVAR Vi skärper ständigt kraven på oss själva när det gäller att hålla en jämn och hög kvalitet med effektiva rutiner och en trimmad organisation. Trots detta går det snett ibland. Nedan informerar vi om förutsättningarna för att vi ska kunna ta ansvar för dina beställningar och leveranser och utlova en snabb och korrekt behandling. När en order skickas från lagret ligger det på vårt ansvar att godset emballeras på rätt sätt. Vi följer givna regler från våra transportörer gällande emballage och godset är försäkrat genom deras försäkringsbolag. Vid en eventuell skada på eller förlust av gods under transport ersätter vi godset med fakturavärdet. Vi skickar ersättnigsmaterialet till dig utan extra kostnad. Reklamationer och skadat gods Skada, minskning eller förlust, som är synlig, ska genast anmälas vid mottagande av godset och noteras i ett transportdokument eller i annan handling. Anteckningen ska bestyrkas av transportörens representant. Mottagaren uppmanas att i omedelbar anslutning till mottagandet av gods kontrollera om det är behäftat med dold skada. Dold skada ska anmälas till transportbolaget snarast, dock senast sju (7) dagar efter mottagandet för biltransporterat eller lagrat gods, senast fjorton (14) dagar efter mottagandet av flygtransporterat gods och senast tre (3) dagar efter mottagandet av sjötransporterat gods. Transportören är inte ansvarig för dold skada som visar sig i samband med transport om godset tidigare transporterats eller hanterats på liknande sätt och inte före den senaste transporten påbörjades varit föremål för kontroll av eventuell dold skada. Vid successiva transporter, där även annan än aktuell transportör hanterat godset, är aktuell transportör inte ansvarig för skada om denne kan göra sannolikt att skadan inte uppkommit då denne, eller någon annan som transportbolaget ansvarar för, haft godset i sin vård. DITT ANSVAR SOM KUND Mottagning av gods Godset ska vid mottagningen kontrolleras och fraktsedeln ska skrivas på. Räkna igenom kvantiteten så att den stämmer överens med uppgifterna på både fraktsedeln och följesedeln. Dröjsmål ska reklameras snarast och enligt respektive transportslags gällande lagstiftning. Upphämtningstider är preliminära och utgör ej tidslöfte. Avsändare och mottagare är skyldiga att begränsa eventuell skada. Vid synlig skada på emballaget ska detta anmärkas direkt till transportören vid mottagandet. Ta emot godset men kvittera aldrig fraktsedeln utan att först göra en anmärkning på kvittensdelen. Anmärkningen behöver inte vara detaljerad, men den är nödvändig för att skadan ska kunna regleras. Anmärkningen styrker att skadan inträffat under transporten från oss till dig. Vi får samtidigt möjligheten att spåra orsaken och vidta åtgärder så att detta inte upprepas. Du ska också försöka begränsa skadan när det är möjligt. Många gånger måste skadan besiktas, därför får du inte returnera, sälja eller reparera det skadade godset utan att först ha kontaktat oss. Reklamationer eller skadat gods som returneras till Thermotech ska åtföljas av en beskrivning av felet samt märkas med det ärendenummer som tilldelats för snabb och korrekt hantering. Vid eventuell reklamation - kontakta ditt närmaste regionkontor. Vid saknat gods - gör en anmärkning på fraktsedeln innan du kvitterar godset. Kontakta det kontor där du gjort beställningen. Vi gör då en eftersökning bland våra transportörer. Dessa uppgifter bör du ha till hands vid kontakten med säljkontoret: order- eller följesedelnummer och beställningsdatum. Certifierad ISO 9001 ISO Thermotech Scandinavia AB har ledningssystem för kvalitet och miljö som uppfyller kraven enligt ISO 9001 och

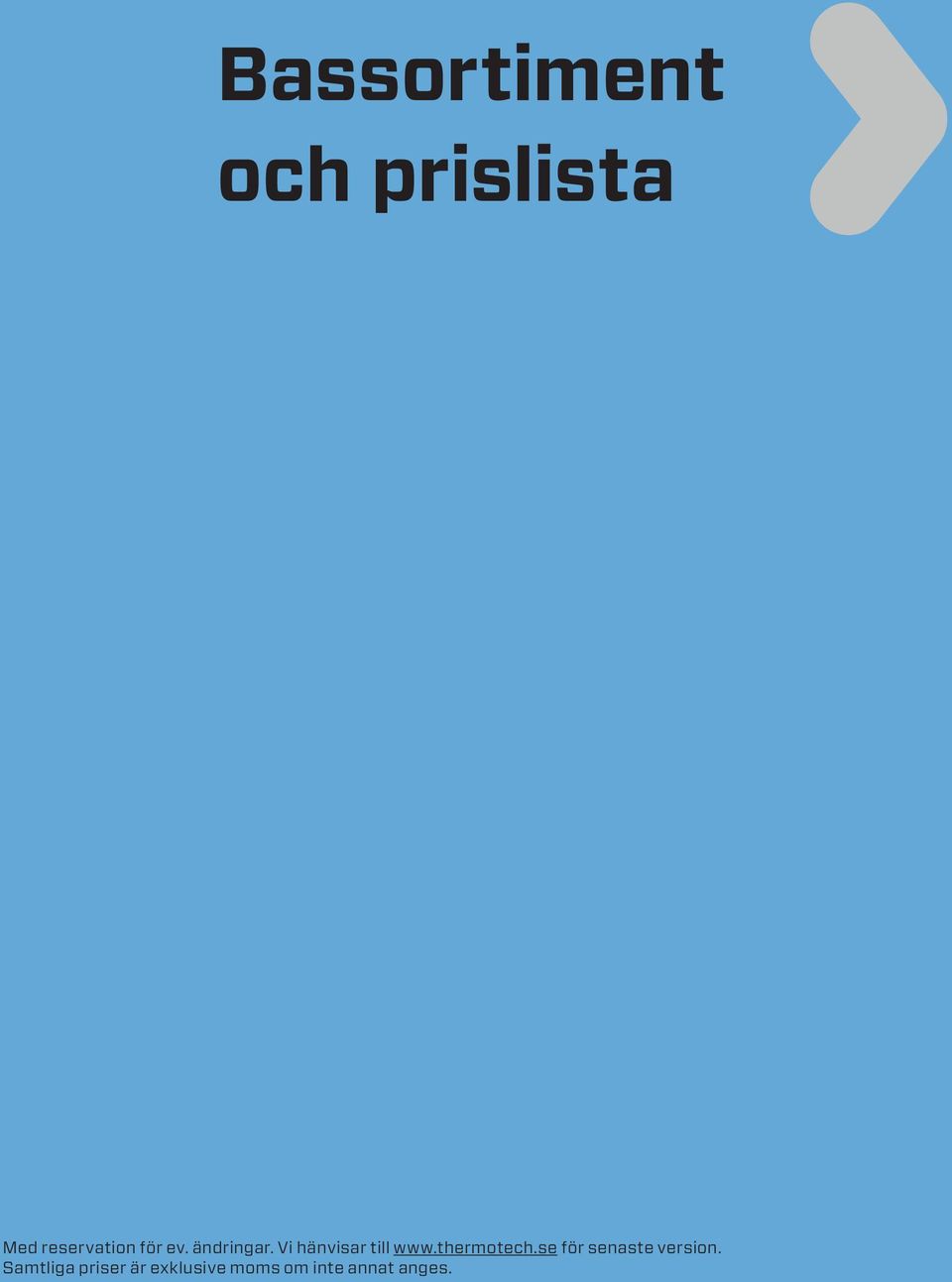

7 Bassortiment och prislista Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges. 4

8 5

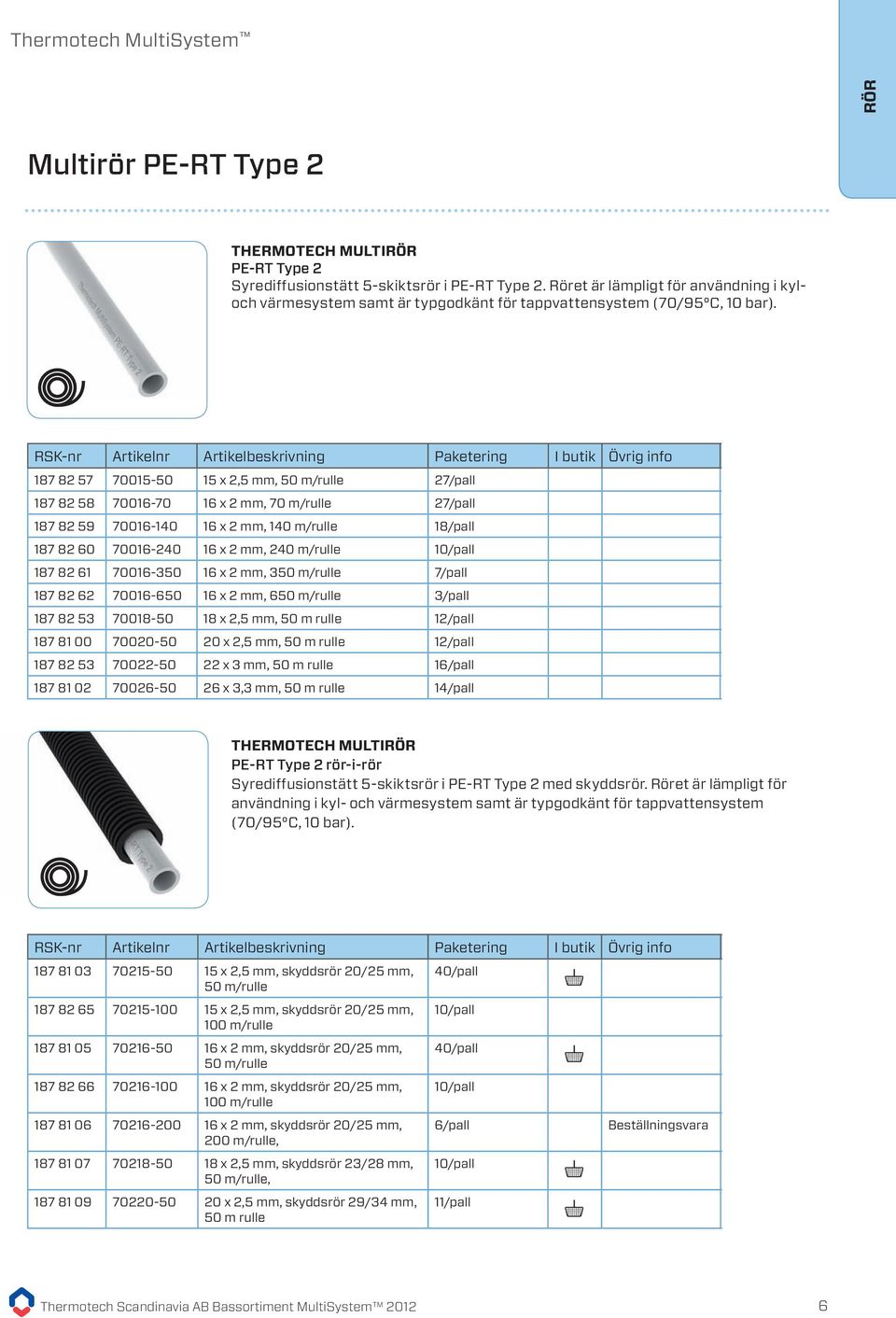

9 RÖR Multirör PE-RT Type 2 THERMOTECH MULTIRÖR PE-RT Type 2 Syrediffusionstätt 5-skiktsrör i PE-RT Type 2. Röret är lämpligt för användning i kyloch värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2,5 mm, 50 m/rulle 27/pall 16,00 kr/m x 2 mm, 70 m/rulle 27/pall 16,00 kr/m x 2 mm, 140 m/rulle 18/pall 16,00 kr/m x 2 mm, 240 m/rulle 10/pall 16,00 kr/m x 2 mm, 350 m/rulle 7/pall 16,00 kr/m x 2 mm, 650 m/rulle 3/pall 16,00 kr/m x 2,5 mm, 50 m rulle 12/pall 21,00 kr/m x 2,5 mm, 50 m rulle 12/pall 25,00 kr/m x 3 mm, 50 m rulle 16/pall 30,00 kr/m x 3,3 mm, 50 m rulle 14/pall 37,00 kr/m THERMOTECH MULTIRÖR PE-RT Type 2 rör-i-rör Syrediffusionstätt 5-skiktsrör i PE-RT Type 2 med skyddsrör. Röret är lämpligt för användning i kyl- och värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2,5 mm, skyddsrör 20/25 mm, 50 m/rulle x 2,5 mm, skyddsrör 20/25 mm, 100 m/rulle x 2 mm, skyddsrör 20/25 mm, 50 m/rulle x 2 mm, skyddsrör 20/25 mm, 100 m/rulle x 2 mm, skyddsrör 20/25 mm, 200 m/rulle, x 2,5 mm, skyddsrör 23/28 mm, 50 m/rulle, x 2,5 mm, skyddsrör 29/34 mm, 50 m rulle 40/pall 10/pall 40/pall 10/pall 20,00 kr/m 20,00 kr/m 20,00 kr/m 20,00 kr/m 6/pall Beställningsvara 20,00 kr/m 10/pall 11/pall 25,00 kr/m 35,00 kr/m 6

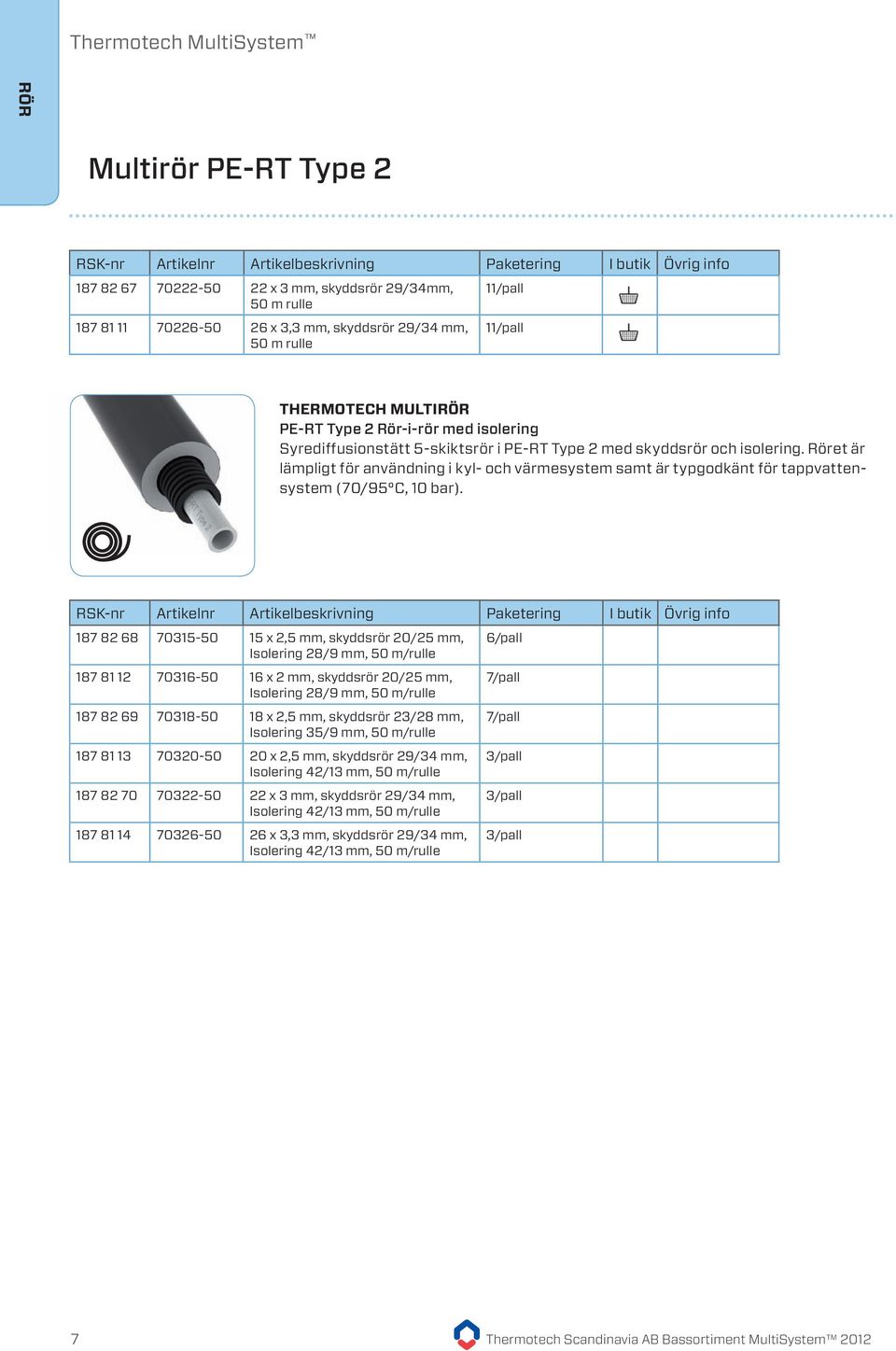

10 RÖR Multirör PE-RT Type x 3 mm, skyddsrör 29/34mm, 50 m rulle x 3,3 mm, skyddsrör 29/34 mm, 50 m rulle 11/pall 11/pall 45,00 kr/m 50,00 kr/m THERMOTECH MULTIRÖR PE-RT Type 2 Rör-i-rör med isolering Syrediffusionstätt 5-skiktsrör i PE-RT Type 2 med skyddsrör och isolering. Röret är lämpligt för användning i kyl- och värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2,5 mm, skyddsrör 20/25 mm, Isolering 28/9 mm, 50 m/rulle x 2 mm, skyddsrör 20/25 mm, Isolering 28/9 mm, 50 m/rulle x 2,5 mm, skyddsrör 23/28 mm, Isolering 35/9 mm, 50 m/rulle x 2,5 mm, skyddsrör 29/34 mm, Isolering 42/13 mm, 50 m/rulle x 3 mm, skyddsrör 29/34 mm, Isolering 42/13 mm, 50 m/rulle x 3,3 mm, skyddsrör 29/34 mm, Isolering 42/13 mm, 50 m/rulle 6/pall 7/pall 7/pall 3/pall 3/pall 3/pall 40,00 kr/m 40,00 kr/m 45,00 kr/m 55,00 kr/m 65,00 kr/m 70,00 kr/m 7

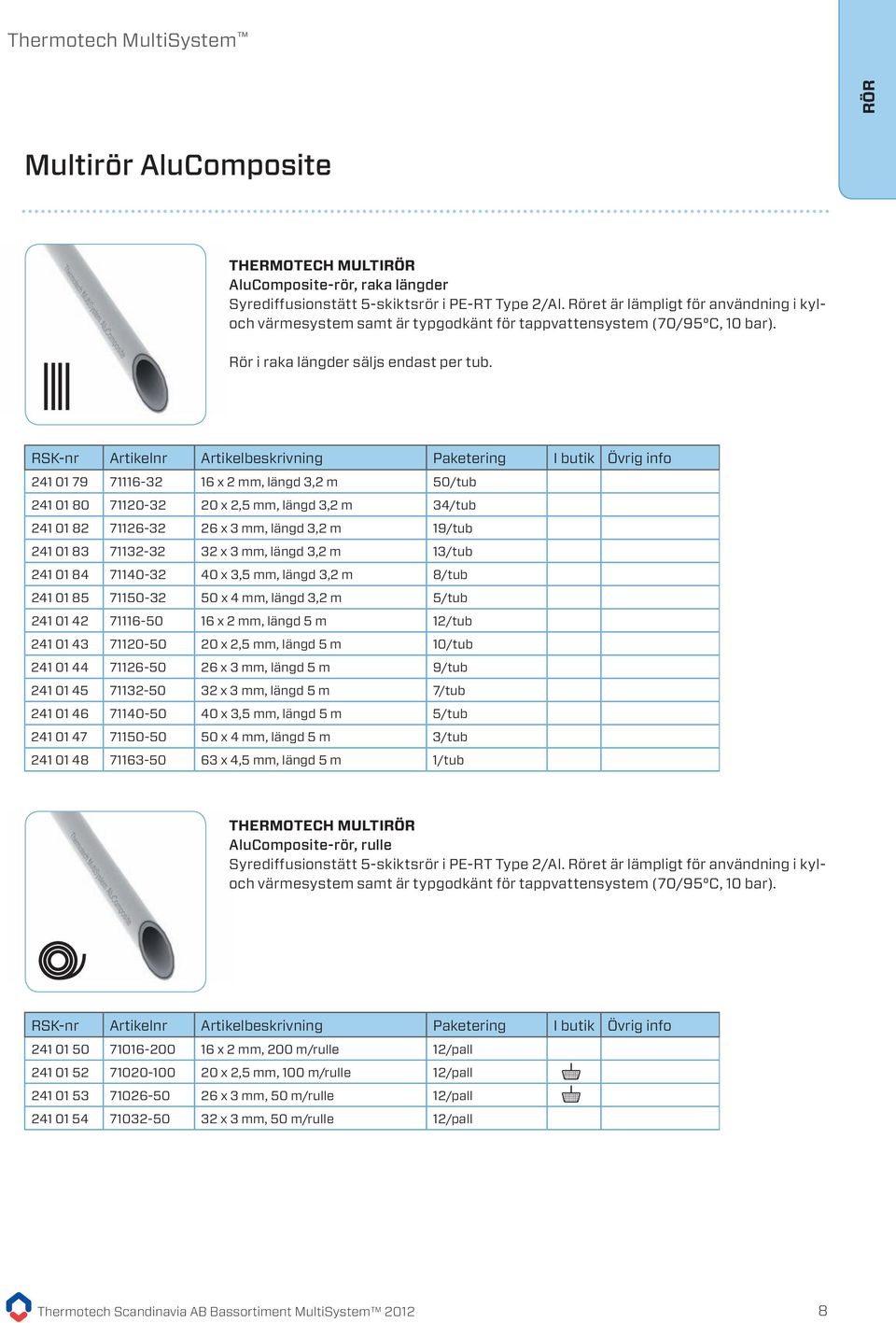

11 RÖR Multirör AluComposite THERMOTECH MULTIRÖR AluComposite-rör, raka längder Syrediffusionstätt 5-skiktsrör i PE-RT Type 2/Al. Röret är lämpligt för användning i kyloch värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar). Rör i raka längder säljs endast per tub x 2 mm, längd 3,2 m 50/tub 25,00 kr/m x 2,5 mm, längd 3,2 m 34/tub 37,00 kr/m x 3 mm, längd 3,2 m 19/tub 45,00 kr/m x 3 mm, längd 3,2 m 13/tub 55,00 kr/m x 3,5 mm, längd 3,2 m 8/tub 90,00 kr/m x 4 mm, längd 3,2 m 5/tub 175,00 kr/m x 2 mm, längd 5 m 12/tub 25,00 kr/m x 2,5 mm, längd 5 m 10/tub 37,00 kr/m x 3 mm, längd 5 m 9/tub 45,00 kr/m x 3 mm, längd 5 m 7/tub 55,00 kr/m x 3,5 mm, längd 5 m 5/tub 90,00 kr/m x 4 mm, längd 5 m 3/tub 175,00 kr/m x 4,5 mm, längd 5 m 1/tub 300,00 kr/m THERMOTECH MULTIRÖR AluComposite-rör, rulle Syrediffusionstätt 5-skiktsrör i PE-RT Type 2/Al. Röret är lämpligt för användning i kyloch värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2 mm, 200 m/rulle 12/pall 16,00 kr/m x 2,5 mm, 100 m/rulle 12/pall 26,00 kr/m x 3 mm, 50 m/rulle 12/pall 37,00 kr/m x 3 mm, 50 m/rulle 12/pall 50,00 kr/m 8

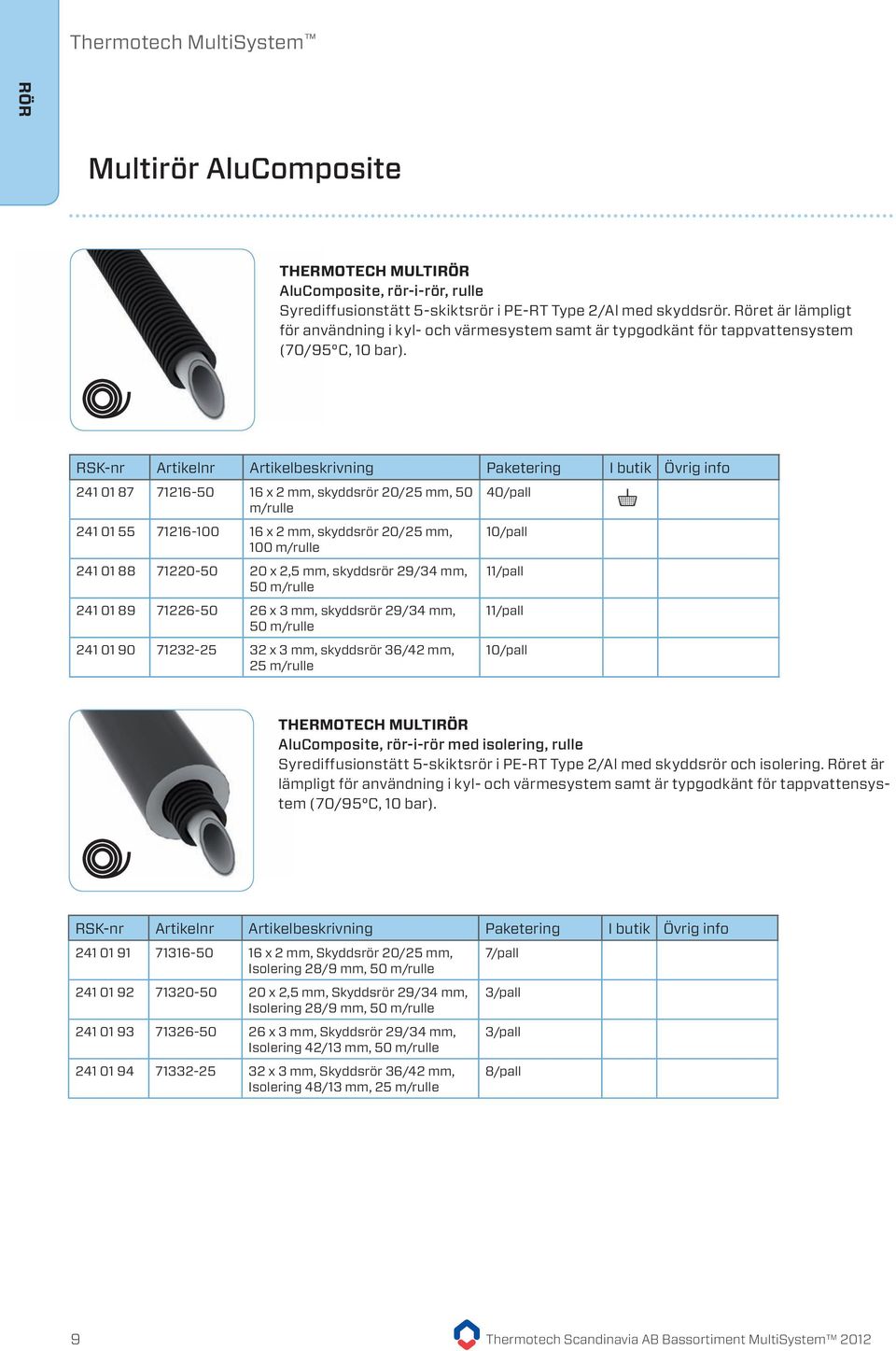

12 RÖR Multirör AluComposite THERMOTECH MULTIRÖR AluComposite, rör-i-rör, rulle Syrediffusionstätt 5-skiktsrör i PE-RT Type 2/Al med skyddsrör. Röret är lämpligt för användning i kyl- och värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2 mm, skyddsrör 20/25 mm, 50 m/rulle x 2 mm, skyddsrör 20/25 mm, 100 m/rulle x 2,5 mm, skyddsrör 29/34 mm, 50 m/rulle x 3 mm, skyddsrör 29/34 mm, 50 m/rulle x 3 mm, skyddsrör 36/42 mm, 25 m/rulle 40/pall 10/pall 11/pall 11/pall 10/pall 25,00 kr/m 25,00 kr/m 39,00 kr/m 69,00 kr/m 82,00 kr/m THERMOTECH MULTIRÖR AluComposite, rör-i-rör med isolering, rulle Syrediffusionstätt 5-skiktsrör i PE-RT Type 2/Al med skyddsrör och isolering. Röret är lämpligt för användning i kyl- och värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2 mm, Skyddsrör 20/25 mm, Isolering 28/9 mm, 50 m/rulle x 2,5 mm, Skyddsrör 29/34 mm, Isolering 28/9 mm, 50 m/rulle x 3 mm, Skyddsrör 29/34 mm, Isolering 42/13 mm, 50 m/rulle x 3 mm, Skyddsrör 36/42 mm, Isolering 48/13 mm, 25 m/rulle 7/pall 3/pall 3/pall 8/pall 45,00 kr/m 59,00 kr/m 89,00 kr/m 102,00 kr/m 9

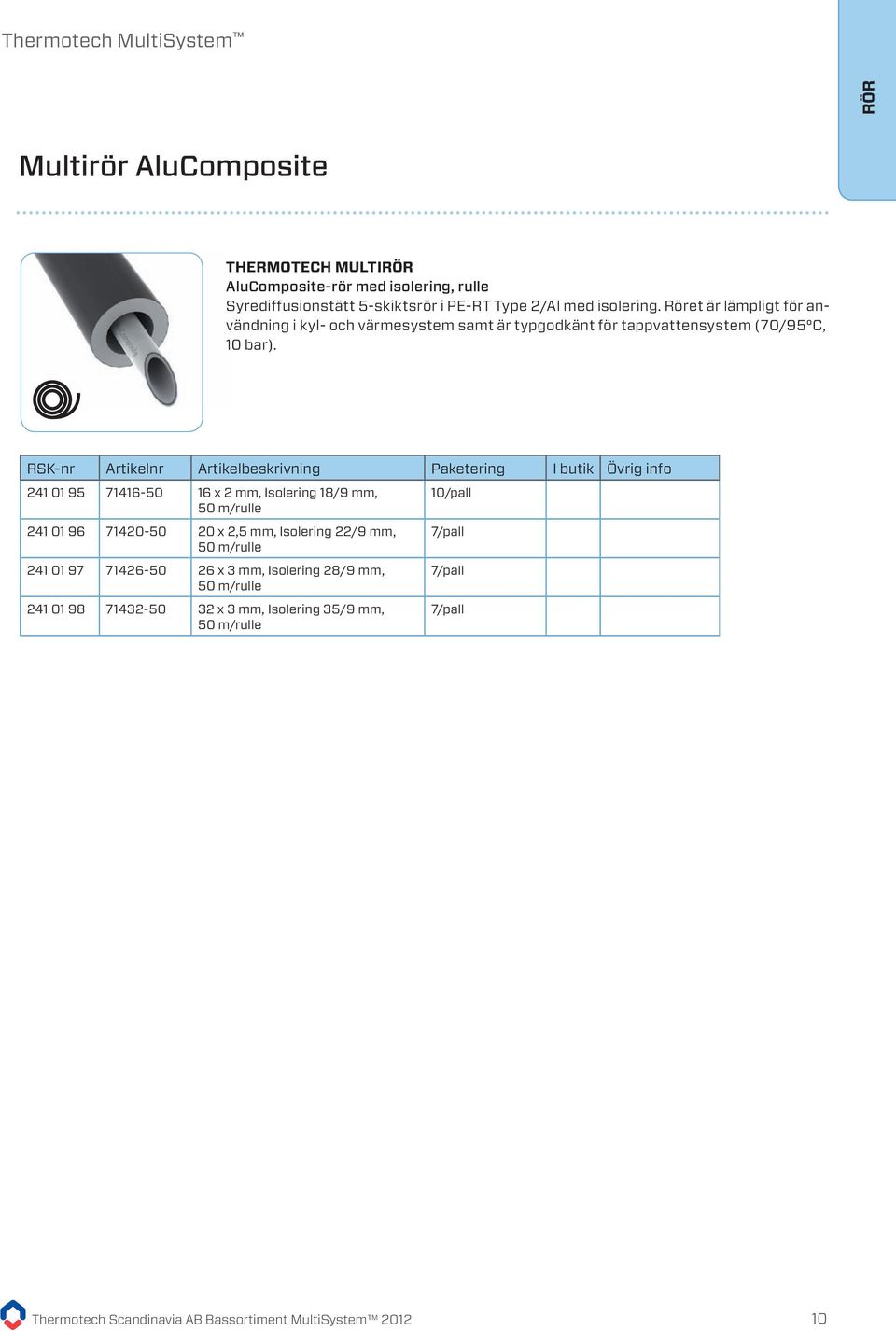

13 RÖR Multirör AluComposite THERMOTECH MULTIRÖR AluComposite-rör med isolering, rulle Syrediffusionstätt 5-skiktsrör i PE-RT Type 2/Al med isolering. Röret är lämpligt för användning i kyl- och värmesystem samt är typgodkänt för tappvattensystem (70/95 C, 10 bar) x 2 mm, Isolering 18/9 mm, 50 m/rulle x 2,5 mm, Isolering 22/9 mm, 50 m/rulle x 3 mm, Isolering 28/9 mm, 50 m/rulle x 3 mm, Isolering 35/9 mm, 50 m/rulle 10/pall 7/pall 7/pall 7/pall 32,00 kr/m 46,00 kr/m 76,00 kr/m 89,00 kr/m 10

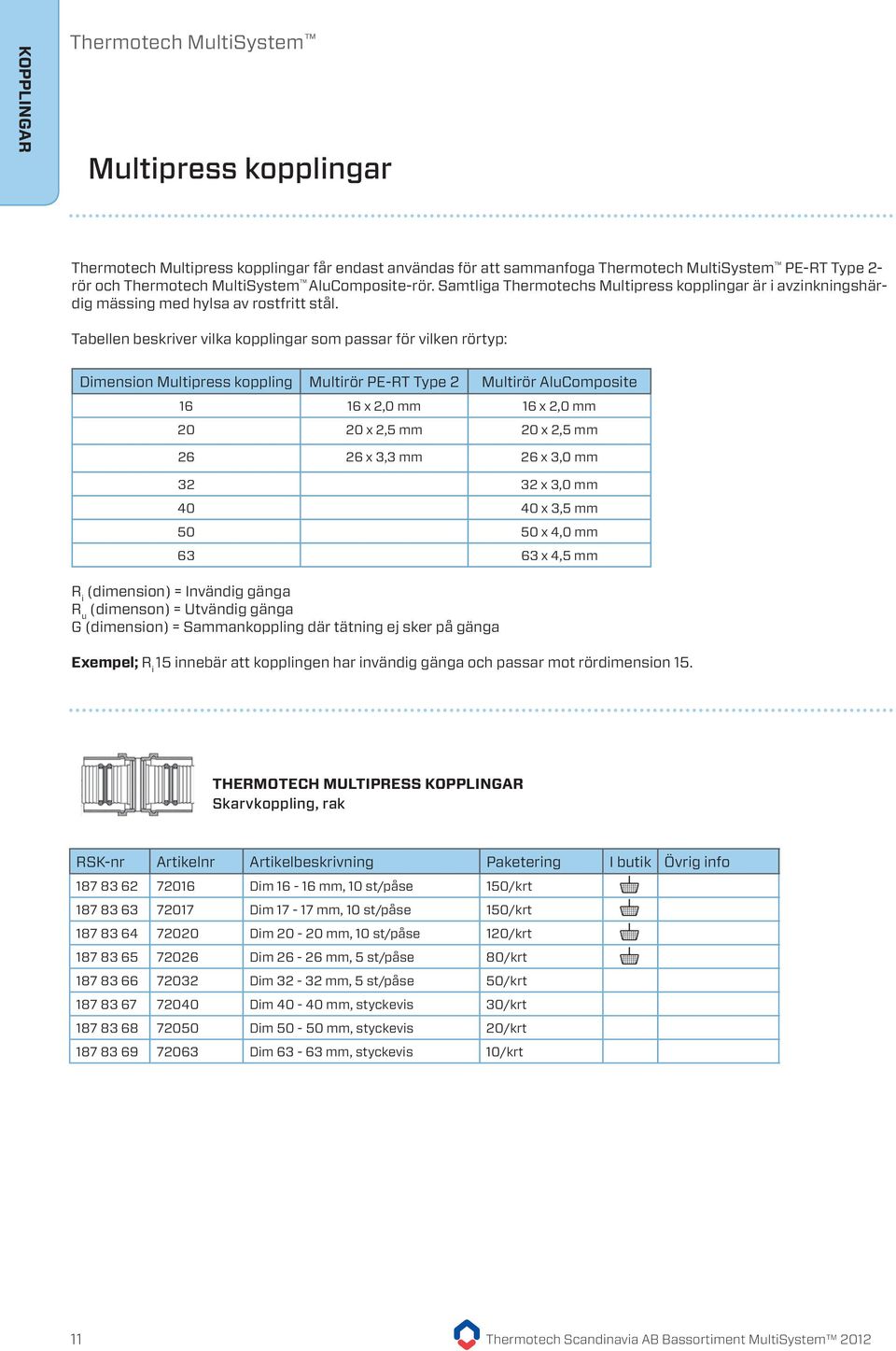

14 KOPPLINGAR Thermotech MultiSystem Multipress kopplingar Thermotech Multipress kopplingar får endast användas för att sammanfoga Thermotech MultiSystem PE-RT Type 2- rör och Thermotech MultiSystem AluComposite-rör. Samtliga Thermotechs Multipress kopplingar är i avzinkningshärdig mässing med hylsa av rostfritt stål. Tabellen beskriver vilka kopplingar som passar för vilken rörtyp: Dimension Multipress koppling Multirör PE-RT Type 2 Multirör AluComposite x 2,0 mm 16 x 2,0 mm x 2,5 mm 20 x 2,5 mm x 3,3 mm 26 x 3,0 mm x 3,0 mm x 3,5 mm x 4,0 mm x 4,5 mm R i (dimension) = Invändig gänga R u (dimenson) = Utvändig gänga G (dimension) = Sammankoppling där tätning ej sker på gänga Exempel; R i 15 innebär att kopplingen har invändig gänga och passar mot rördimension 15. THERMOTECH MULTIPRESS KOPPLINGAR Skarvkoppling, rak Dim mm, 10 st/påse 150/krt 56,00 kr/st Dim mm, 10 st/påse 150/krt 58,00 kr/st Dim mm, 10 st/påse 120/krt 62,00 kr/st Dim mm, 5 st/påse 80/krt 83,00 kr/st Dim mm, 5 st/påse 50/krt 99,00 kr/st Dim mm, styckevis 30/krt 175,00 kr/st Dim mm, styckevis 20/krt 289,00 kr/st Dim mm, styckevis 10/krt 649,00 kr/st 11

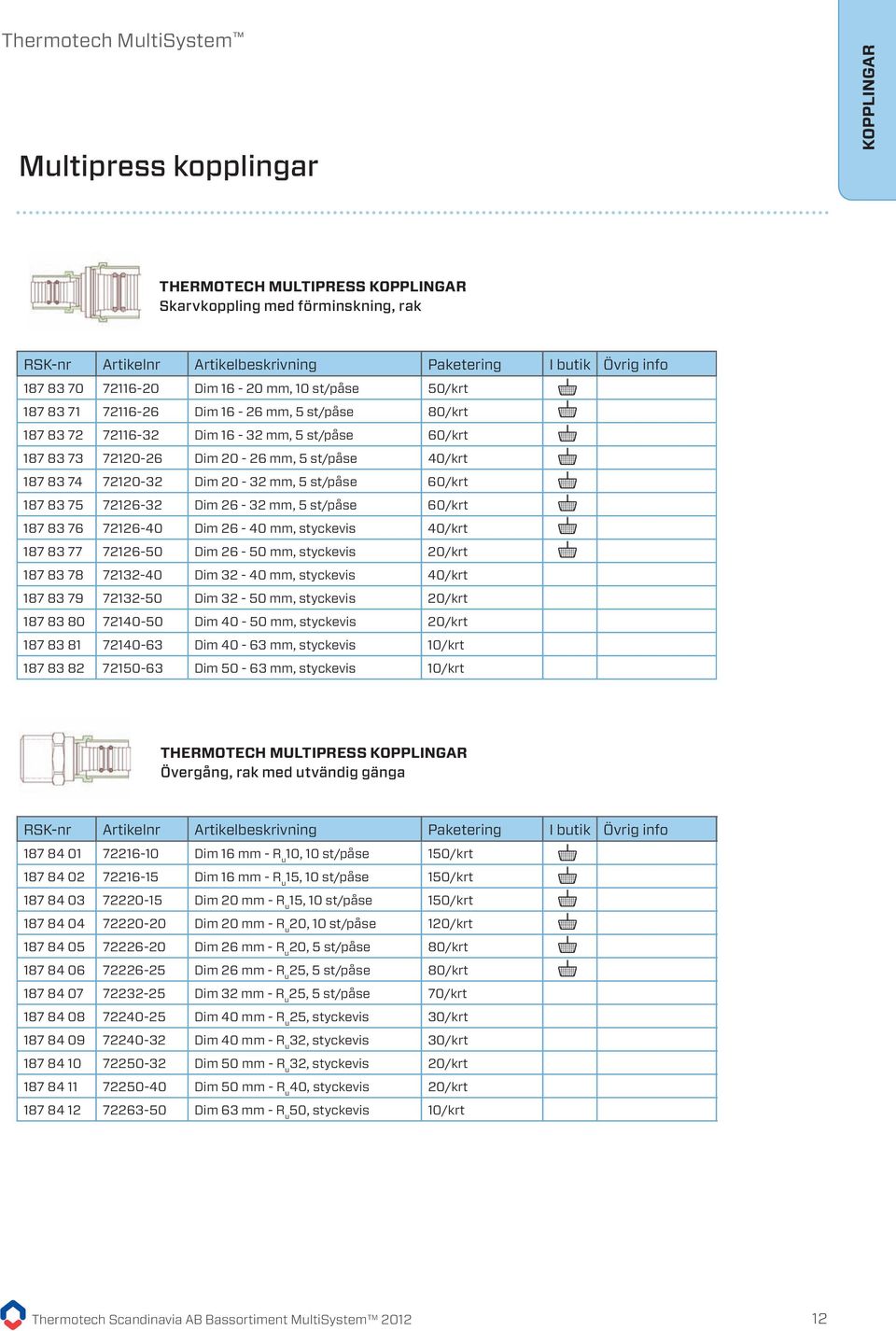

15 Multipress kopplingar KOPPLINGAR THERMOTECH MULTIPRESS KOPPLINGAR Skarvkoppling med förminskning, rak Dim mm, 10 st/påse 50/krt 55,00 kr/st Dim mm, 5 st/påse 80/krt 65,00 kr/st Dim mm, 5 st/påse 60/krt 112,00 kr/st Dim mm, 5 st/påse 40/krt 73,00 kr/st Dim mm, 5 st/påse 60/krt 99,00 kr/st Dim mm, 5 st/påse 60/krt 116,00 kr/st Dim mm, styckevis 40/krt 175,00 kr/st Dim mm, styckevis 20/krt 295,00 kr/st Dim mm, styckevis 40/krt 195,00 kr/st Dim mm, styckevis 20/krt 300,00 kr/st Dim mm, styckevis 20/krt 345,00 kr/st Dim mm, styckevis 10/krt 490,00 kr/st Dim mm, styckevis 10/krt 675,00 kr/st THERMOTECH MULTIPRESS KOPPLINGAR Övergång, rak med utvändig gänga Dim 16 mm - R u 10, 10 st/påse 150/krt 44,00 kr/st Dim 16 mm - R u 15, 10 st/påse 150/krt 50,00 kr/st Dim 20 mm - R u 15, 10 st/påse 150/krt 60,00 kr/st Dim 20 mm - R u 20, 10 st/påse 120/krt 69,00 kr/st Dim 26 mm - R u 20, 5 st/påse 80/krt 105,00 kr/st Dim 26 mm - R u 25, 5 st/påse 80/krt 105,00 kr/st Dim 32 mm - R u 25, 5 st/påse 70/krt 120,00 kr/st Dim 40 mm - R u 25, styckevis 30/krt 155,00 kr/st Dim 40 mm - R u 32, styckevis 30/krt 175,00 kr/st Dim 50 mm - R u 32, styckevis 20/krt 440,00 kr/st Dim 50 mm - R u 40, styckevis 20/krt 465,00 kr/st Dim 63 mm - R u 50, styckevis 10/krt 765,00 kr/st 12

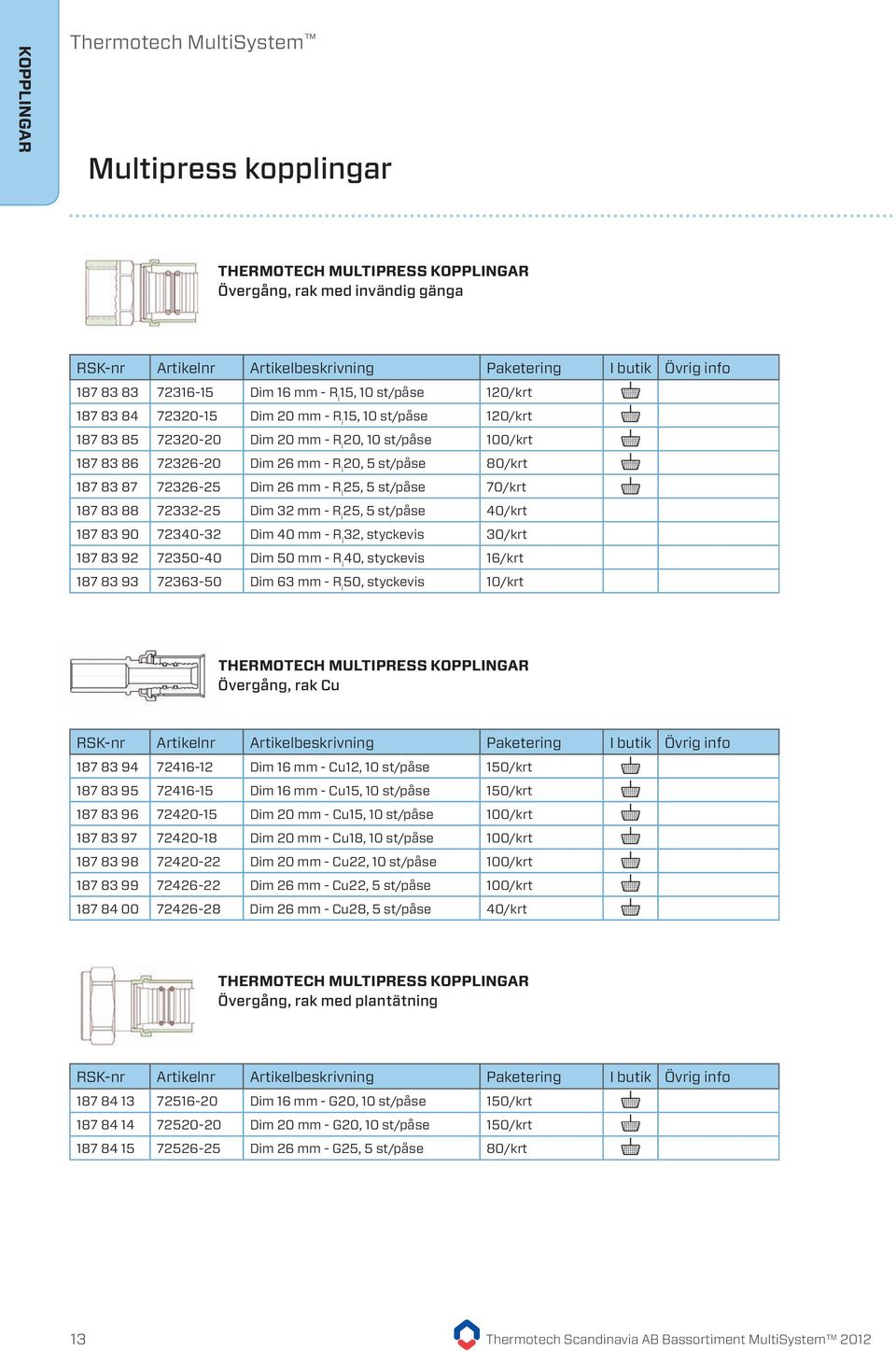

16 KOPPLINGAR Thermotech MultiSystem Multipress kopplingar THERMOTECH MULTIPRESS KOPPLINGAR Övergång, rak med invändig gänga Dim 16 mm - R i 15, 10 st/påse 120/krt 50,00 kr/st Dim 20 mm - R i 15, 10 st/påse 120/krt 60,00 kr/st Dim 20 mm - R i 20, 10 st/påse 100/krt 69,00 kr/st Dim 26 mm - R i 20, 5 st/påse 80/krt 105,00 kr/st Dim 26 mm - R i 25, 5 st/påse 70/krt 120,00 kr/st Dim 32 mm - R i 25, 5 st/påse 40/krt 155,00 kr/st Dim 40 mm - R i 32, styckevis 30/krt 175,00 kr/st Dim 50 mm - R i 40, styckevis 16/krt 465,00 kr/st Dim 63 mm - R i 50, styckevis 10/krt 765,00 kr/st THERMOTECH MULTIPRESS KOPPLINGAR Övergång, rak Cu Dim 16 mm - Cu12, 10 st/påse 150/krt 60,00 kr/st Dim 16 mm - Cu15, 10 st/påse 150/krt 62,00 kr/st Dim 20 mm - Cu15, 10 st/påse 100/krt 67,00 kr/st Dim 20 mm - Cu18, 10 st/påse 100/krt 67,00 kr/st Dim 20 mm - Cu22, 10 st/påse 100/krt 67,00 kr/st Dim 26 mm - Cu22, 5 st/påse 100/krt 82,00 kr/st Dim 26 mm - Cu28, 5 st/påse 40/krt 95,00 kr/st THERMOTECH MULTIPRESS KOPPLINGAR Övergång, rak med plantätning Dim 16 mm - G20, 10 st/påse 150/krt 66,00 kr/st Dim 20 mm - G20, 10 st/påse 150/krt 74,00 kr/st Dim 26 mm - G25, 5 st/påse 80/krt 96,00 kr/st 13

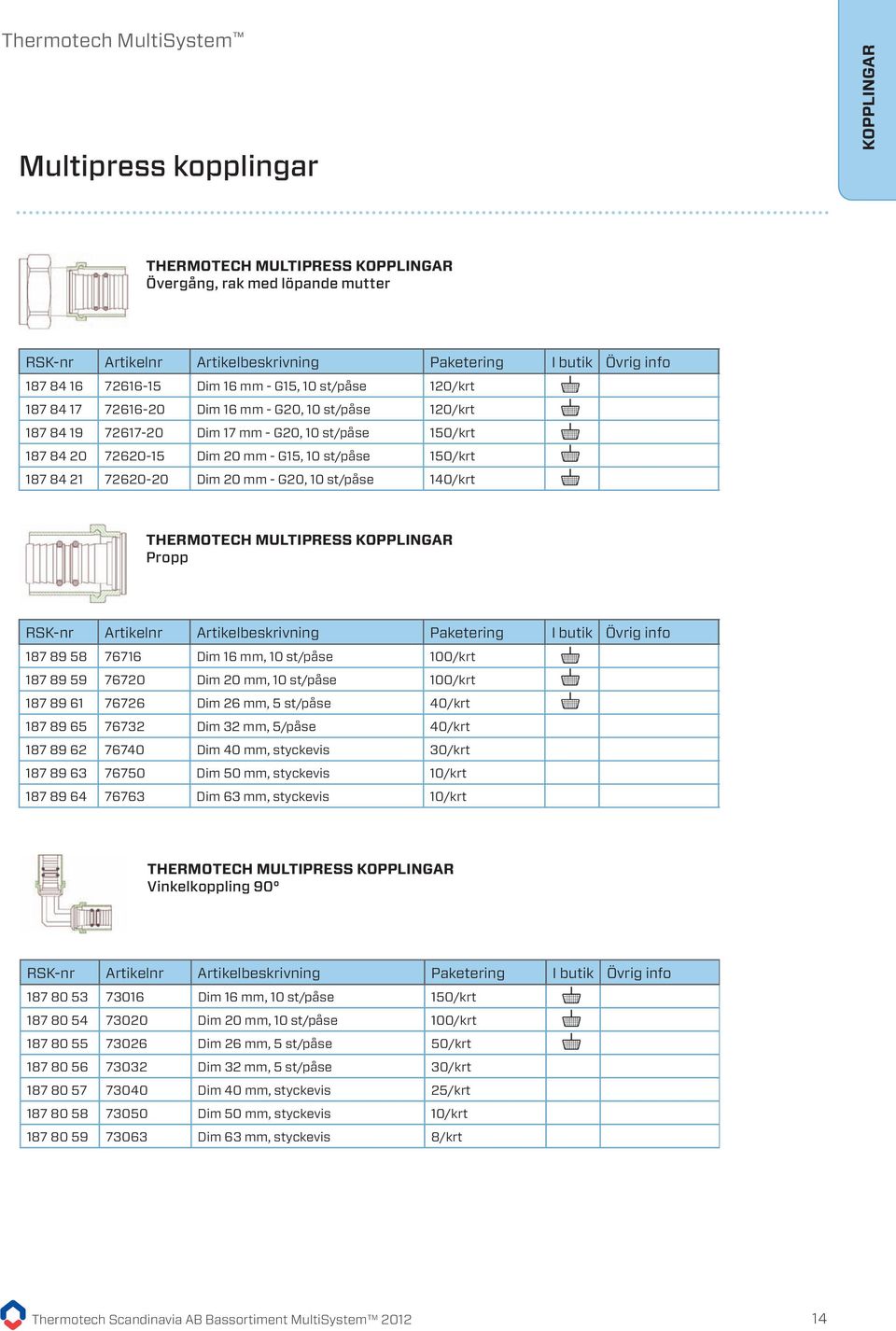

17 Multipress kopplingar KOPPLINGAR THERMOTECH MULTIPRESS KOPPLINGAR Övergång, rak med löpande mutter Dim 16 mm - G15, 10 st/påse 120/krt 46,00 kr/st Dim 16 mm - G20, 10 st/påse 120/krt 46,00 kr/st Dim 17 mm - G20, 10 st/påse 150/krt 46,00 kr/st Dim 20 mm - G15, 10 st/påse 150/krt 46,00 kr/st Dim 20 mm - G20, 10 st/påse 140/krt 46,00 kr/st THERMOTECH MULTIPRESS KOPPLINGAR Propp Dim 16 mm, 10 st/påse 100/krt 63,00 kr/st Dim 20 mm, 10 st/påse 100/krt 75,00 kr/st Dim 26 mm, 5 st/påse 40/krt 100,00 kr/st Dim 32 mm, 5/påse 40/krt 138,00 kr/st Dim 40 mm, styckevis 30/krt 188,00 kr/st Dim 50 mm, styckevis 10/krt 343,00 kr/st Dim 63 mm, styckevis 10/krt 422,00 kr/st THERMOTECH MULTIPRESS KOPPLINGAR Vinkelkoppling Dim 16 mm, 10 st/påse 150/krt 69,00 kr/st Dim 20 mm, 10 st/påse 100/krt 71,00 kr/st Dim 26 mm, 5 st/påse 50/krt 103,00 kr/st Dim 32 mm, 5 st/påse 30/krt 140,00 kr/st Dim 40 mm, styckevis 25/krt 274,00 kr/st Dim 50 mm, styckevis 10/krt 481,00 kr/st Dim 63 mm, styckevis 8/krt 826,00 kr/st 14

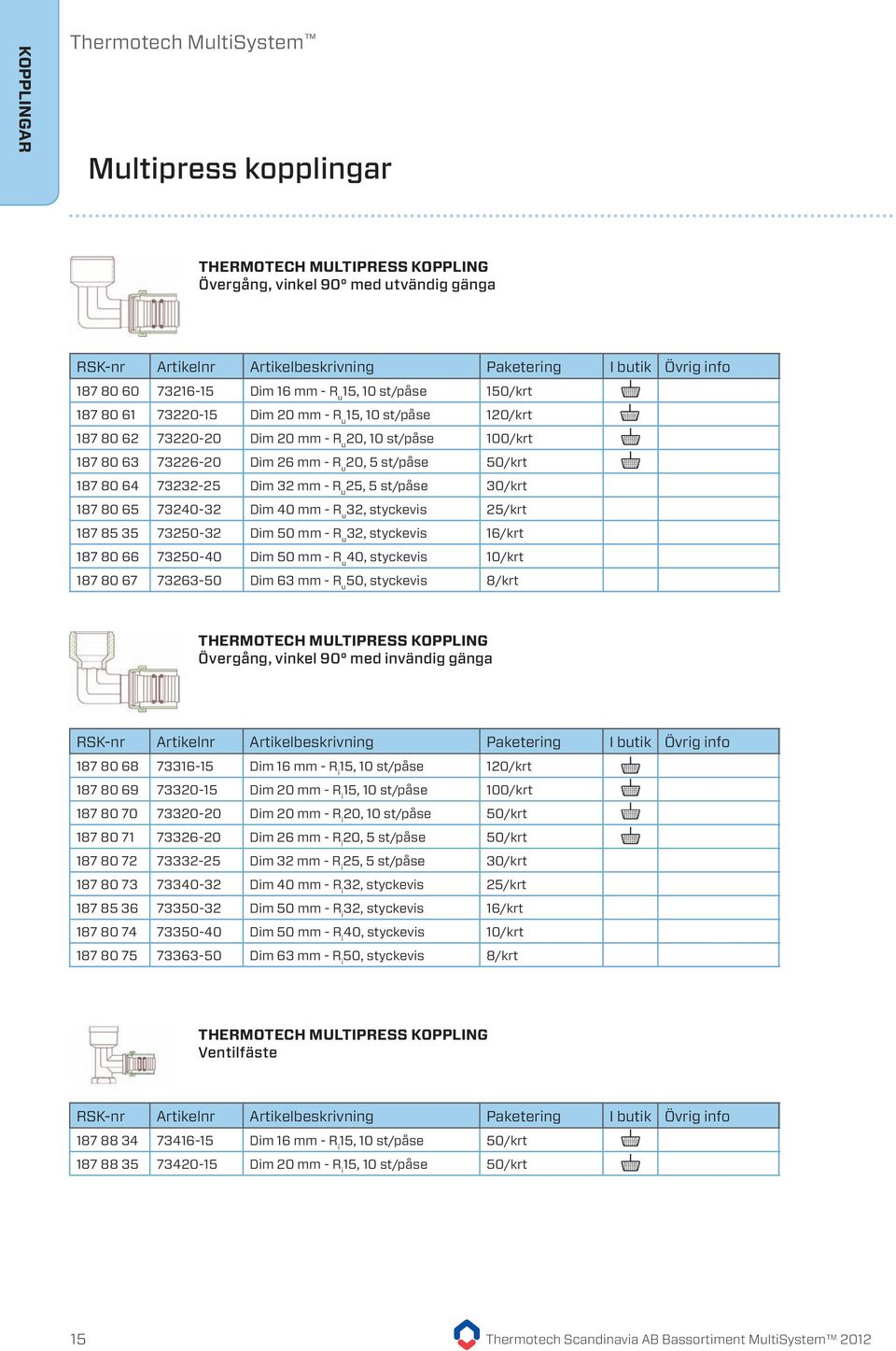

18 KOPPLINGAR Thermotech MultiSystem Multipress kopplingar THERMOTECH MULTIPRESS KOPPLING Övergång, vinkel 90 med utvändig gänga Dim 16 mm - R u 15, 10 st/påse 150/krt 70,00 kr/st Dim 20 mm - R u 15, 10 st/påse 120/krt 82,00 kr/st Dim 20 mm - R u 20, 10 st/påse 100/krt 100,00 kr/st Dim 26 mm - R u 20, 5 st/påse 50/krt 105,00 kr/st Dim 32 mm - R u 25, 5 st/påse 30/krt 185,00 kr/st Dim 40 mm - R u 32, styckevis 25/krt 270,00 kr/st Dim 50 mm - R u 32, styckevis 16/krt 495,00 kr/st Dim 50 mm - R u 40, styckevis 10/krt 510,00 kr/st Dim 63 mm - R u 50, styckevis 8/krt 720,00 kr/st THERMOTECH MULTIPRESS KOPPLING Övergång, vinkel 90 med invändig gänga Dim 16 mm - R i 15, 10 st/påse 120/krt 70,00 kr/st Dim 20 mm - R i 15, 10 st/påse 100/krt 82,00 kr/st Dim 20 mm - R i 20, 10 st/påse 50/krt 100,00 kr/st Dim 26 mm - R i 20, 5 st/påse 50/krt 105,00 kr/st Dim 32 mm - R i 25, 5 st/påse 30/krt 185,00 kr/st Dim 40 mm - R i 32, styckevis 25/krt 270,00 kr/st Dim 50 mm - R i 32, styckevis 16/krt 495,00 kr/st Dim 50 mm - R i 40, styckevis 10/krt 510,00 kr/st Dim 63 mm - R i 50, styckevis 8/krt 720,00 kr/st THERMOTECH MULTIPRESS KOPPLING Ventilfäste Dim 16 mm - R i 15, 10 st/påse 50/krt 77,00 kr/st Dim 20 mm - R i 15, 10 st/påse 50/krt 86,00 kr/st 15

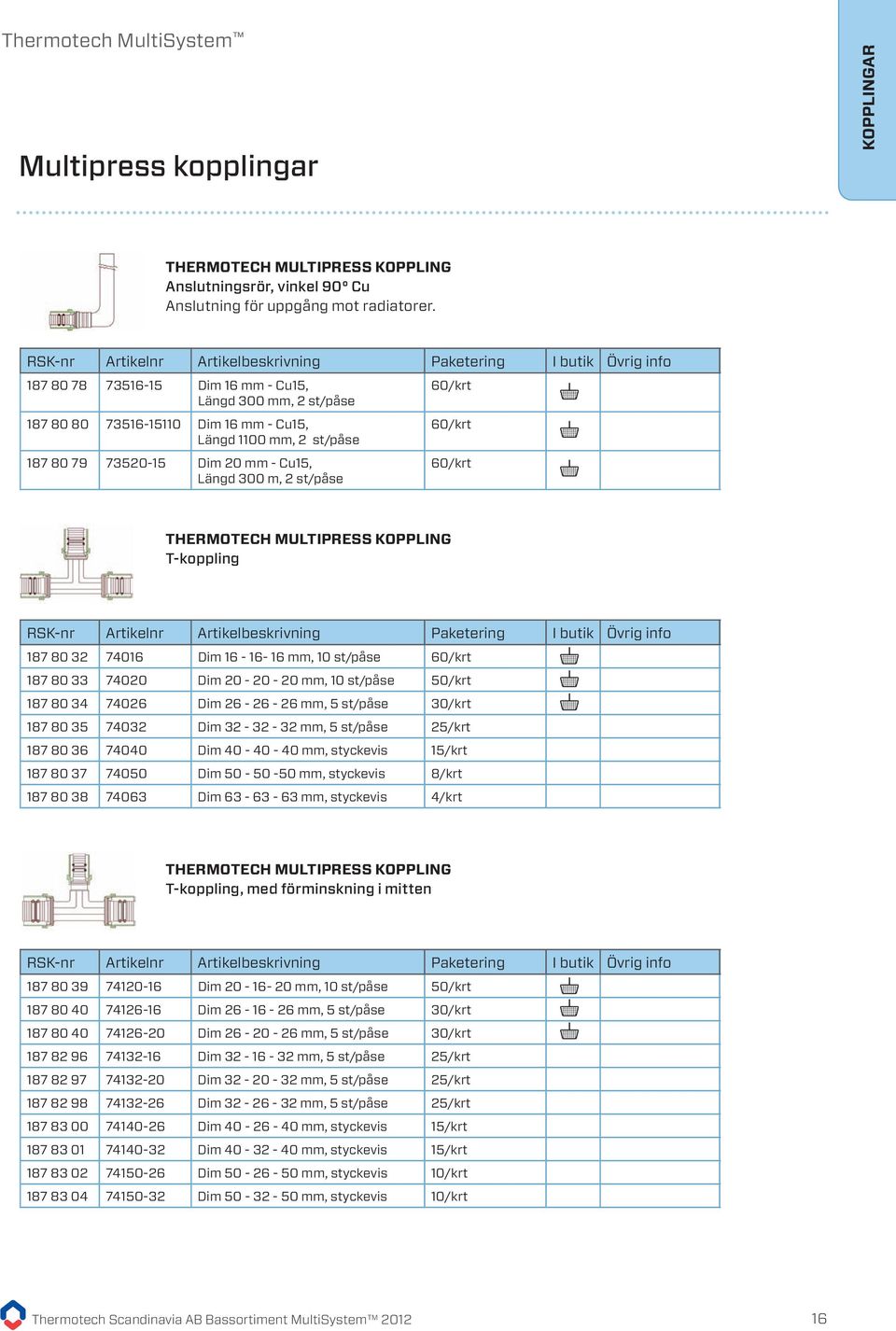

19 Multipress kopplingar KOPPLINGAR THERMOTECH MULTIPRESS KOPPLING Anslutningsrör, vinkel 90 Cu Anslutning för uppgång mot radiatorer Dim 16 mm - Cu15, 60/krt 175,00 kr/st Längd 300 mm, 2 st/påse Dim 16 mm - Cu15, Längd 1100 mm, 2 st/påse Dim 20 mm - Cu15, Längd 300 m, 2 st/påse 60/krt 60/krt 235,00 kr/st 175,00 kr/st THERMOTECH MULTIPRESS KOPPLING T-koppling Dim mm, 10 st/påse 60/krt 87,00 kr/st Dim mm, 10 st/påse 50/krt 105,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, styckevis 15/krt 280,00 kr/st Dim mm, styckevis 8/krt 645,00 kr/st Dim mm, styckevis 4/krt 1 040,00 kr/st THERMOTECH MULTIPRESS KOPPLING T-koppling, med förminskning i mitten Dim mm, 10 st/påse 50/krt 105,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, styckevis 15/krt 300,00 kr/st Dim mm, styckevis 15/krt 300,00 kr/st Dim mm, styckevis 10/krt 650,00 kr/st Dim mm, styckevis 10/krt 650,00 kr/st 16

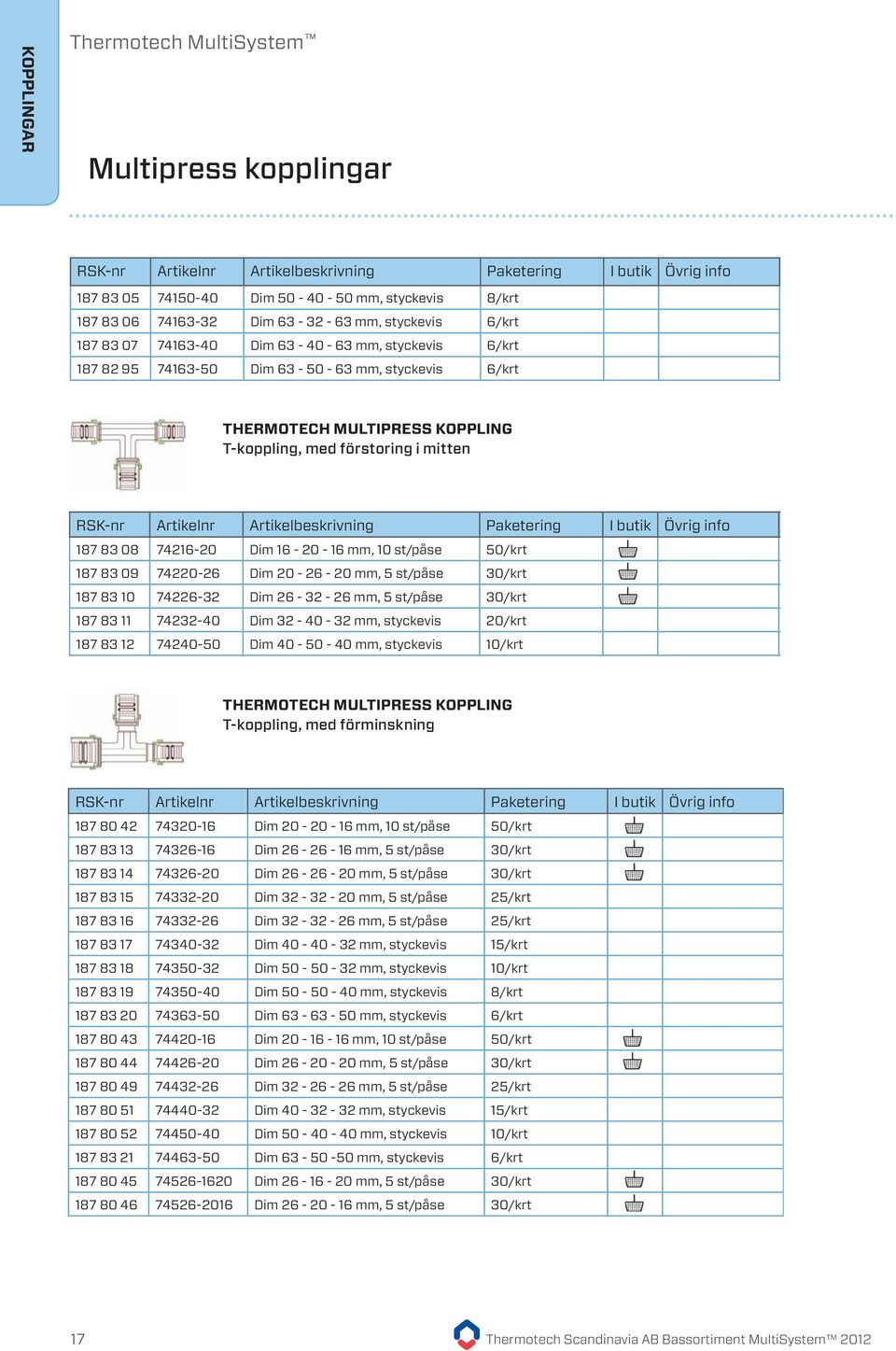

20 KOPPLINGAR Thermotech MultiSystem Multipress kopplingar Dim mm, styckevis 8/krt 675,00 kr/st Dim mm, styckevis 6/krt 1 050,00 kr/st Dim mm, styckevis 6/krt 1 050,00 kr/st Dim mm, styckevis 6/krt 1 050,00 kr/st THERMOTECH MULTIPRESS KOPPLING T-koppling, med förstoring i mitten Dim mm, 10 st/påse 50/krt 105,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 30/krt 195,00 kr/st Dim mm, styckevis 20/krt 295,00 kr/st Dim mm, styckevis 10/krt 710,00 kr/st THERMOTECH MULTIPRESS KOPPLING T-koppling, med förminskning Dim mm, 10 st/påse 50/krt 105,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, styckevis 15/krt 295,00 kr/st Dim mm, styckevis 10/krt 650,00 kr/st Dim mm, styckevis 8/krt 650,00 kr/st Dim mm, styckevis 6/krt 1050,00 kr/st Dim mm, 10 st/påse 50/krt 105,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, styckevis 15/krt 295,00 kr/st Dim mm, styckevis 10/krt 650,00 kr/st Dim mm, styckevis 6/krt 1050,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st Dim mm, 5 st/påse 30/krt 145,00 kr/st 17

21 Multipress kopplingar KOPPLINGAR Dim mm, 5 st/påse 25/krt 195,00 kr/st Dim mm, styckevis 15/krt 275,00 kr/st Dim mm, styckevis 10/krt 650,00 kr/st Dim mm, styckevis 6/krt 1050,00 kr/st THERMOTECH MULTIPRESS KOPPLING Övergång, T-koppling med invändig gänga i mitten Dim 16 - R i mm, 10 st/påse 60/krt 100,00 kr/st Dim 20 - R i mm, 10 st/påse 50/krt 145,00 kr/st Dim 20 - R i mm, 10 st/påse 40/krt 145,00 kr/st Dim 26 - R i mm, 5 st/påse 30/krt 150,00 kr/st Dim 26 - R i mm, 5 st/påse 25/krt 150,00 kr/st Dim 32 - R i mm, 5 st/påse 25/krt 190,00 kr/st Dim 32 - R i mm, 5 st/påse 25/krt 190,00 kr/st Dim 32 - R i mm, 5 st/påse 25/krt 190,00 kr/st Dim 40 - R i mm, styckevis 15/krt 250,00 kr/st Dim 40 - R i mm, styckevis 15/krt 250,00 kr/st Dim 50 - R i mm, styckevis 6/krt 710,00 kr/st Dim 50 - R i mm, styckevis 6/krt 780,00 kr/st Dim 63 - R i mm, styckevis 4/krt 1 050,00 kr/st THERMOTECH MULTIPRESS KOPPLING Anslutningsrör, T-koppling Cu i mitten Anslutning för uppgång mot radiatorer Dim 16 mm - Cu15, 50/krt 205,00 kr/st Längd 300 mm, 2 st/påse Dim 16 mm - Cu15, Längd 1100 mm, 2 st/påse Dim 20 mm - Cu15, Längd 300 m, 2 st/påse 60/krt 40/krt 270,00 kr/st 205,00 kr/st 18

22 KOPPLINGAR Thermotech MultiSystem Multipress kopplingar THERMOTECH MULTIPRESS KOPPLING Övergång, T-koppling med utvändig gänga i mitten Dim 16 - R u mm, 10 st/påse 60/krt 100,00 kr/st Dim 20 - R u mm, 10 st/påse 50/krt 145,00 kr/st Dim 20 - R u mm, 10 st/påse 50/krt 145,00 kr/st Dim 26 - R u mm, 5 st/påse 30/krt 150,00 kr/st Dim 26 - R u mm, 5 st/påse 30/krt 150,00 kr/st Dim 26 - R u mm, 5 st/påse 30/krt 150,00 kr/st Dim 32 - R u mm, 5 st/påse 25/krt 190,00 kr/st Dim 32 - R u mm, 5 st/påse 25/krt 190,00 kr/st Dim 40 - R u mm, styckevis 15/krt 250,00 kr/st Dim 40 - R u mm, styckevis 15/krt 250,00 kr/st Dim 50 - R u mm, styckevis 10/krt 710,00 kr/st Dim 50 - R u mm, styckevis 8/krt 710,00 kr/st Dim 63 - R u mm, styckevis 4/krt 1 050,00 kr/st 19

23 Multi klämringskopplingar KOPPLINGAR THERMOTECH MULTI KLÄMRINGSKOPPLING Kopplingsset Kopplingsset för anslutning av Multirör PE-RT Type 2 och Multirör AluComposite till Thermotech Multifördelare och Multi klämringskopplingar Kopplingsset G Dim 15 mm - G15, 10 st/påse 200/krt 28,00 kr/st Dim 16 mm - G15, 10 st/påse 200/krt 28,00 kr/st Kopplingsset G Dim 15 mm - G20, styckevis 100/krt 36,00 kr/st Dim 16 mm - G20, 10 st/påse 200/krt 36,00 kr/st Dim 18 mm - G20, styckevis 150/krt 36,00 kr/st Dim 20 mm - G20, 10 st/påse 200/krt 36,00 kr/st Kopplingsset G Dim 26 mm - G25, 10 st/påse 100/krt 56,00 kr/st Kopplingsset M Dim 16 mm - M22, 10 st/påse 200/krt 36,00 kr/st Dim 15 mm - M22, 10 st/påse 100/krt 36,00 kr/st Kopplingsset G20, för kopparrör Dim 12 mm - G20, 10 st/påse 200/krt 36,00 kr/st Dim 15 mm - G20, 10 st/påse 200/krt 36,00 kr/st Dim 18 mm - G20, 10 st/påse 200/krt 36,00 kr/st 20

24 KOPPLINGAR Thermotech MultiSystem Multi klämringskopplingar Thermotech Multi klämringskopplingar för sammanfogning av Thermotech Multirör PE-RT Type 2 och Multirör AluComposite. Används tillsammans med Thermotechs kopplingsset. Får ej användas tillsammans med Vatettes väggkopplings- och väggenomföringssystem THERMOTECH MULTI KLÄMRINGSKOPPLING Skarvnippel, rak G15 - G15, 10 st/påse 250/krt 25,00 kr/st G20 - G20, 10 st/påse 150/krt 28,00 kr/st G25 - G25, 10 st/påse 100/krt 35,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING Övergång, rak med utvändig gänga G15 - R u 15, 10 st/påse 250/krt 22,00 kr/st G20 - R u 15, 10 st/påse 150/krt 28,00 kr/st G20 - R u 20, 10 st/påse 150/krt 31,00 kr/st G25 - R u 20, 10 st/påse 100/krt 35,00 kr/st G25 - R u 25, 10 st/påse 100/krt 35,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING Övergång, rak med invändig gänga G15 - R i 15, 10 st/påse 250/krt 22,00 kr/st G20 - R i 15, 10 st/påse 150/krt 28,00 kr/st G20 - R i 20, 10 st/påse 150/krt 31,00 kr/st G25 - R i 20, 10 st/påse 150/krt 35,00 kr/st G25 - R i 25, 10 st/påse 100/krt 35,00 kr/st 21

25 Multi klämringskopplingar KOPPLINGAR THERMOTECH MULTI KLÄMRINGSKOPPLING Vinkelkoppling G15, 10 st/påse 200/krt 29,00 kr/st G20, 10 st/påse 100/krt 33,00 kr/st G25, 10 st/påse 50/krt 54,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING Övergång, vinkel 90 med utvändig gänga G15 - R u 15, 10 st/påse 200/krt 29,00 kr/st G20 - R u 15, 10 st/påse 120/krt 33,00 kr/st G20 - R u 20, 10 st/påse 100/krt 40,00 kr/st G25 - R u 20, 10 st/påse 80/krt 54,00 kr/st G25 - R u 25, 10 st/påse 50/krt 54,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING Övergång, vinkel 90 med invändig gänga G15 - R i 15, 10 st/påse 200/krt 29,00 kr/st G20 - R i 15, 10 st/påse 120/krt 33,00 kr/st G20 - R i 20, 10 st/påse 100/krt 40,00 kr/st G25 - R i 20, 10 st/påse 80/krt 54,00 kr/st G25 - R i 25, 10 st/påse 50/krt 54,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING T-koppling G15, 10 st/påse 150/krt 28,00 kr/st G20, 10 st/påse 100/krt 40,00 kr/st G25, 5 st/påse 50/krt 68,00 kr/st 22

26 KOPPLINGAR Thermotech MultiSystem Multi klämringskopplingar THERMOTECH MULTI KLÄMRINGSKOPPLING Övergång, T-koppling med utvändig gänga i mitten G15 - R u 15 - G15, 10 st/påse 150/krt 35,00 kr/st G20 - R u 20 - G20, 10 st/påse 100/krt 40,00 kr/st G25 - R u 20 - G25, 5 st/påse 50/krt 65,00 kr/st G25 - R u 25 - G25, 5 st/påse 50/krt 70,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING Övergång, T-koppling med invändig gänga i mitten G15 - R i 15 - G15, 10 st/påse 150/krt 35,00 kr/st G20 - R i 15 - G20, 10 st/påse 100/krt 40,00 kr/st G25 - R i 15 - G20, 10 st/påse 100/krt 65,00 kr/st G25 - R i 15 - G25, 5 st/påse 50/krt 70,00 kr/st G25 - R i 20 - G25, 5 st/påse 50/krt 75,00 kr/st G25 - R i 25 - G25, 5 st/påse 50/krt 75,00 kr/st THERMOTECH MULTI KLÄMRINGSKOPPLING Plan adapter Plan adapter dim 15, 10 st/påse 100/krt 15,00 kr/st Plan adapter dim 20, 10 st/påse 100/krt 18,00 kr/st THERMOTECH TILLBEHÖR TILL MULTI KLÄMRINGSKOPPLINGAR Packningar för plantätning Packning dim 15, styckevis 10,00 kr/st Packning dim 20, styckevis 10,00 kr/st Packning dim 25, styckevis 10,00 kr/st 23

27 Multifördelare FÖRDELARE THERMOTECH MULTIFÖRDELARE Utan avstängningsventiler Fördelare i avzinkningshärdad mässing med en unik skarvteknik som ej behöver linas anslutningar, styckevis 5/krt 118,00 kr/st anslutningar, styckevis 5/krt 162,00 kr/st THERMOTECH MULTIFÖRDELARE Med avstängningsventiler Fördelare i avzinkningshärdad mässing med en unik skarvteknik som ej behöver linas anslutningar, styckevis 5/krt 190,00 kr/st anslutningar, styckevis 5/krt 252,00 kr/st THERMOTECH MULTIFÖRDELARE Kulventil, rak Kulventil i avzinkningshärdad mässing med samma skarvteknik som Multifördelaren Röd, Levereras styckevis 150,00 kr/st Blå, Levereras styckevis 150,00 kr/st 24

28 FÖRDELARE Thermotech MultiSystem Multifördelare THERMOTECH MULTIFÖRDELARE Kulventil, vinklad Kulventil i avzinkningshärdad mässing med samma skarvteknik som Multifördelaren Röd, Levereras styckevis 150,00 kr/st Blå, Levereras styckevis 150,00 kr/st THERMOTECH MULTIFÖRDELARE Tillbehör Robust konsol i galvaniserad plåt. 176,00 kr/par Huv i avzinkningshärdad mässing, R i 20 19,00 kr/st Propp i avzinkningshärdad mässing, R u 20 22,00 kr/st Propp med avluftare. Används när fördelaren ansluts mot radiator. R u 20 - R i 15 35,00 kr/st 25

29 SKÅP Multi fördelarskåp THERMOTECH MULTI FÖRDELARSKÅP Komplett fördelarskåp för Multifördelare Komplett fördelarskåp bestående av läckagetråg med rörfixtur, skåpsidor av galvaniserad plåt och täckskivor av genomskinlig plast. Rörgenomföringar är monterade vid leverans. Skåpet uppfyller kraven enligt NT VVS mm (max 5 anslutningar) 1 700,00 kr/st mm (max 8 anslutningar) 2 050,00 kr/st mm (max 11 anslutningar) 2 550,00 kr/st TILLBEHÖR MULTI FÖRDELARSKÅP Rörgenomföring Ingår i läckagetråget till Multi fördelarskåp. Används vid genomföring av rör uppifrån eller från sidan Levereras: 2 st/påse 50,00 kr/frp THERMOTECH MULTI UTKASTARSKÅP Komplett skåp för utkastare Komplett skåp för utkastare bestående av läckagetråg, skåpsidor av galvaniserad plåt och täckskivor av genomskinlig plast. Kan monteras med enkel eller dubbel utkastare. Dubbla genomföringar för rör nedifrån, från sidorna och ovanifrån. Genomföringar för utkastare i ryggen med c/c 90 mm Bredd: 260 mm 1 200,00 kr/st 26

30

31 MultiSystem tillbehör TILLBEHÖR MULTI TÄCKBRICKA FÖR RADIATORUPPGÅNG Enkel Minsta avstånd mellan rören 50 mm mm, vit, 100 st/låda 1800/krt 2,20 kr/st mm, vit, 100 st/låda 1800/krt 2,20 kr/st mm, vit, 100 st/låda 1800/krt 2,20 kr/st mm, vit, 100 st/låda 1800/krt 2,20 kr/st mm, förkromad, 100 st/låda 1800/krt 9,80 kr/st mm, förkromad, 100 st/låda 1800/krt 9,80 kr/st mm, förkromad, 100 st/låda 1800/krt 9,80 kr/st mm, förkromad, 100 st/låda 1800/krt 9,80 kr/st MULTI TÄCKBRICKA FÖR RADIATORUPPGÅNG Dubbel Avstånd mellan rören mm mm, vit, 50 st/låda 400/krt 11,60 kr/st mm, vit, 50 st/låda 400/krt 11,60 kr/st MULTI SKYDDSRÖR PE För rör upp till 18 mm mellan radiator och golv Längd 200 mm, styckevis 500/krt 13,00 kr/st 28

32 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör MULTI SKYDDSRÖR Delbart För rörtäckning mellan radiator och golv Längd 200 mm, styckevis 50,00 kr/st MULTI RÖRBÖJSTÖD Radiator rör-i-rör 25 mm För golvgenomföring till radiatorer. Passar för skyddsrör med dimension 25 mm C/C 40 mm, höjd 122 mm, 2 st/påse 150/krt 20,00 kr/st MULTI RÖRBÖJSTÖD Plastböj i polystyren eller nylon för fixering och skydd av rör vid snäva böjar, till exempel från golv upp till fördelare Dim 12 mm, 50 st/påse 500/krt 10,00 kr/st Dim mm, 50 st/påse 500/krt 20,00 kr/st Dim 20 mm, styckevis 50/krt 20,00 kr/st Dim mm, styckevis 50/krt 35,00 kr/st Dim 34 mm, styckevis 50/krt 70,00 kr/st Dim 43 mm, styckevis 50/krt 85,00 kr/st 29

33 MultiSystem tillbehör TILLBEHÖR MULTI SKARVMUFF Används för att skarva skyddsrör. Får ej användas vid dold montering eller när krav på utbytbarhet finns Dim 25 mm, styckevis 20,00 kr/st Dim 28 mm, styckevis 20,00 kr/st Dim 34 mm, styckevis 23,00 kr/st Dim (16) - 10 mm, styckevis 23,00 kr/st MULTI RÖRKLAMMER M8 Gummiklädd rörklammer för fästning av rör Dim mm, styckevis 50/krt 11,00 kr/st Dim mm, styckevis 50/krt 12,00 kr/st Dim mm, styckevis 50/krt 13,00 kr/st Dim mm, styckevis 50/krt 14,00 kr/st Dim mm, styckevis 25/krt 15,00 kr/st Dim mm, styckevis 25/krt 16,00 kr/st Dim mm, styckevis 25/krt 17,00 kr/st MULTI KLAMMER FÖR RÖR-I-RÖR Enkel För klammring av skyddsrör Dim 25 mm, styckevis 100/krt 2,00 kr/st Dim mm, styckevis 50/krt 2,00 kr/st 30

34 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör MULTI ÄNDTÄTNING FÖR RÖR/SKYDDSRÖR 16/ Dim mm, 10 st/påse 12,00 kr/st MULTI SPIKKLAMMER mm För att fästa skyddsrör mot isolering Dim mm, styckevis 100/krt 2,40 kr/st MULTI VÄGGDOSA mm Väggdosa inklusive koppling, 45 mm vägggenomföring, tätring och tre stycken distanser (c/c 75, 150 och 160) Dim 15 mm, parvis 280,00 kr/par Dim 16 mm, parvis 280,00 kr/par 31

35 MultiSystem tillbehör TILLBEHÖR MULTI PROVTRYCKNINGSPROPP FÖR VÄGGDOSA G G15, parvis (en röd och en blå) 360/krt 8,40 kr/par TILLBEHÖR TILL MULTI VÄGGDOSA Dosnyckel Dosnyckel, styckevis 45,00 kr/st MULTI VÄGGSKENA c/c 160 mm 192 mm 92 mm c/c 160 mm (192 mm), styckevis 120 kr/st c/c 160 mm (92 mm), styckevis 65 kr/st 32

36 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör MULTI VÄGGSKENA c/c 40 mm c/c 40 mm (2 hål), styckevis 20 kr/st MULTI VÄGGSKENA c/c 150 mm c/c 150 mm (92 mm), styckevis 65 kr/st MULTI VÄGGFORMSFIXTUR 40 mm 160 mm Avsedd att monteras i gjutna väggar tillsammans med Thermotech väggbocksfixtur. Modell 160 mm monteras mot bakre gjutform. Modell 40 mm monteras mot främre gjutform. Hål för montering c/c 40, 50, 150 och 160 mm Höjd 160 mm, styckevis 88,00 kr/st Höjd 40 mm, styckevis 78,00 kr/st 33

37 MultiSystem tillbehör TILLBEHÖR MULTI FIXERINGSBLECK FÖR SKYDDSRÖR Dim 25 mm, styckevis 100/krt 7,00 kr/st MULTI FIXERINGSBLECK FÖR SKYDDSRÖR Dim mm, styckevis 100/krt 15,00 kr/st MULTI VÄGGBOCKSFIXTUR RÖR-I-RÖR 25 mm Levereras komplett med låsring, fixeringsbleck och ändkrage Dim 25 mm, styckevis 10/påse 37,00 kr/st 34

38 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör MULTI KULVENTILER Rak Dim R i 15, styckevis 120/krt 70,00 kr/st Dim R i 20, styckevis 80/krt 100,00 kr/st Dim R i 25, styckevis 60/krt 150,00 kr/st Dim Cu15, styckevis 10/krt 70,00 kr/st Dim Cu18, styckevis 10/krt 100,00 kr/st Dim Cu22, styckevis 5/krt 150,00 kr/st Dim Cu28, styckevis 4/krt 215,00 kr/st VATETTE VÄGGKOPPLINGSSYSTEM Blandarfäste, c/c 160 Blandarfäste i förkromad mässing i klass med blandarnas yta. Demonterbar. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Dim 15 x 2,5 mm, styckevis 350,00 kr/st Dim 16 x 2,0-2,2 mm, styckevis 350,00 kr/st VATETTE VÄGGKOPPLINGSSYSTEM Blandarfäste, c/c 150 Blandarfäste i förkromad mässing i klass med blandarnas yta. Demonterbar. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Dim 15 x 2,5 mm, styckevis 380,00 kr/st Dim 16 x 2,0-2,2 mm, styckevis 380,00 kr/st 35

39 MultiSystem tillbehör TILLBEHÖR VATETTE VÄGGKOPPLINGSSYSTEM Väggbricka, 1-rör Väggbricka med patenterad klämhylsa med titthål. Ansluts mot Vatette standardkopplingar och kulventiler, Dy15. Demonterbar. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Dim 15 x 2,5 mm, styckevis 195,00 kr/st Dim 16 x 2,0-2,2 mm, styckevis 195,00 kr/st VATETTE VÄGGKOPPLINGSSYSTEM Väggbricka, 2-rör, c/c 40 Väggbricka med patenterad klämhylsa med titthål. Ansluts mot Vatette standardkopplingar och kulventiler, Dy15. Demonterbar. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Dim 15 x 2,5 mm, styckevis 260,00 kr/st Dim 16 x 2,0-2,2 mm, styckevis 260,00 kr/st VATETTE VÄGGKOPPLINGSSYSTEM Väggbricka, 3-rör, c/c 40 Väggbricka med patenterad klämhylsa med titthål. Ansluts mot Vatette standardkopplingar och kulventiler, Dy15. Demonterbar. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Dim 15 x 2,5 mm, styckevis 350,00 kr/st Dim 16 x 2,0-2,2 mm, styckevis 350,00 kr/st 36

40 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör VATETTE VÄGGKOPPLINGSSYSTEM Täckbricka, 1-rör Täckbricka för rör Dy Rörtätningen bildar en täckande stos. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Levereras styckevis 130,00 kr/st VATETTE VÄGGKOPPLINGSSYSTEM Täckbricka, 2-rör, c/c 40 Täckbricka för rör Dy Rörtätningen bildar en täckande stos. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Levereras styckevis 145,00 kr/st VATETTE VÄGGKOPPLINGSSYSTEM Täckbricka, 3-rör, c/c 40 Täckbricka för rör Dy Rörtätningen bildar en täckande stos. Får ej användas tillsammans med Thermotech Multi klämringskopplingar Levereras styckevis 190,00 kr/st 37

41 MultiSystem tillbehör TILLBEHÖR Komplett väggenomföringssystem från Vatette där blandarfästen, väggbrickor och täckbrickor förankras direkt i bockfixturen och därmed undviks skruvhål i tätskiktet. Passar alla rör-i-rör system med 25 mm skyddsrör. Typgodkänd och testad enligt NT VVS 129. Får ej användas tillsammans med Thermotech Multi Klämringskopplingar. VATETTE VÄGGENOMFÖRINGSSYSTEM Bockfixtur Bockfixturen passar alla rör-i-rör-system med 25 mm skyddsrör, oavsett fabrikat. Kan hakas ihop till c/c 40. Den ger enkel bockning och låsning av skyddsröret. Stabil stos för applicering av tätskikt. Inbyggd tätning för skyddsröret Levereras styckevis 80,00 kr/st VATETTE VÄGGENOMFÖRINGSSYSTEM Fixturplåt, c/c 40/160 mm Vid användande av fixturplåt behövs ej kortling Levereras styckevis 160,00 kr/st VATETTE VÄGGENOMFÖRINGSSYSTEM Fixturplåt, c/c 40/150/160 mm Gör att bockfixturen kan monteras i 20 olika riktningar. Vid användande av fixturplåt behövs ej kortling Levereras styckevis 390,00 kr/st 38

42 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör VATETTE VÄGGENOMFÖRINGSSYSTEM Blandarfäste, c/c Dim 15 x 2,5 mm, parvis 395,00 kr/par Dim 16 x 2,0-2,3 mm, parvis 395,00 kr/par VATETTE VÄGGENOMFÖRINGSSYSTEM Blandarfäste, c/c Dim 15 x 2,5 mm, parvis 425,00 kr/par Dim 16 x 2,0-2,3 mm, parvis 425,00 kr/par VATETTE VÄGGENOMFÖRINGSSYSTEM Täckbricka, 1-rör Levereras styckevis 155,00 kr/st 39

43 MultiSystem tillbehör TILLBEHÖR VATETTE VÄGGENOMFÖRINGSSYSTEM Täckbricka, 2-rör, c/c Levereras styckevis 215,00 kr/st VATETTE VÄGGENOMFÖRINGSSYSTEM Täckbricka, 3-rör, c/c Levereras styckevis 275,00 kr/st VATETTE VÄGGENOMFÖRINGSSYSTEM Väggbricka, 1-rör Dim 15 x 2,5 mm, styckevis 255,00 kr/st Dim 16 x 2,0-2,3, styckevis 255,00 kr/st 40

44 TILLBEHÖR Thermotech MultiSystem MultiSystem tillbehör VATETTE VÄGGENOMFÖRINGSSYSTEM Väggbricka, 2-rör, c/c Dim 15 x 2,5 mm, styckevis 355,00 kr/st Dim 16 x 2,0-2,3, styckevis 355,00 kr/st VATETTE VÄGGENOMFÖRINGSSYSTEM Väggbricka, 3-rör, c/c Dim 15 x 2,5 mm, styckevis 395,00 kr/st Dim 16 x 2,0-2,3, styckevis 395,00 kr/st VATETTE KAPVERKTYG Kapverktyg för bockfixtur Levereras styckevis 780,00 kr/st VATETTE RESERVSKÄR, SKRUVAR OCH MEJSEL Levereras styckevis 240,00 kr/st 41

45 MultiSystem verktyg VERKTYG MULTI PRESSVERKTYG Levereras i låda med två batterier (Lithium-ion) och laddare Styckevis i låda ,00 kr/st MULTI PRESSBACKAR OCH PRESSKEDJOR Pressbackar och presskedjor till Multi pressverktyg (art.nr ) Dim 16 mm, styckevis 795,00 kr/st Dim 17 mm, styckevis 795,00 kr/st Dim 20 mm, styckevis 795,00 kr/st Dim 26 mm, styckevis 835,00 kr/st Dim 32 mm, styckevis 835,00 kr/st Dim 40 mm, styckevis För uthyrning 835,00 kr/st Presskedja Dim 50 mm, styckevis För uthyrning 5 000,00 kr/st Presskedja Dim 63 mm, styckevis För uthyrning 6 500,00 kr/st Multi Thermopress S Liten och smidig pressmaskin (Novopress) för plast-, Alu Composite- och kopparrör. Den har pressautomatik, vridbart huvud och funktionen manuell avlastning. Ergonomiskt gummiklätt handtag ger ett säkert grepp vid pressing. Levereras i låda med två kraftfulla Lithium-Ion batterier och fyra stycken pressbackar med profil TH för plast- och AluComposite-rör i dimensionerna mm. Pressbackar med profil M och V i dimensionerna mm för koppar- och rostfria rör kan beställas som tillbehör Vikt 1,7 kg, Nominell kraft 19 kn Styckevis i låda ,00 kr/st 42
