1 THERMOTECH Sortiment & prislista ThermoSystem MultiSystem GEO System Golvvärme Rörsystem Markvärme Ver 1711

2 Copyright: Thermotech Scandinvia AB 2017 Omslagsfoto: Michael Engman Grafisk form: Thermotech Scandinavia AB (Frida Cederholm, Ulrika Mattisson) Övrigt bildmaterial: Michael Engman, Thermotech Scandinavia AB (Jens Edbladh, Tomas Danielsson) Tryck: Accidens

3

4 ALLMÄNNA VILLKOR OCH GODSINFORMATION ALLMÄNNA VILLKOR - GARANTI OCH LEVERANS Allmänna garanti- och leveransvillkor:...aa VVS 09 Betalningsvillkor:...Enligt överenskommelse Fraktfri gräns: kr (dvs. fritt leveransadress exkl. lossning vid order över kr netto exklusive moms) Brev upp till 2 kg: FRAKT kr Paket upp till 10 kg: FRAKT kr Paket över 10 kg upp till 35 kg: FRAKT kr Leverans av pall där ordersumman är under fraktfri gräns: FRAKT SV... Frakt tillkommer Övriga tilläggstjänster, så som tidsbestämda frakter, föravisering etc. kan fås och debiteras enligt transportörens prislista. Samtliga priser gäller fr.o.m. 1 nov 2017 och tills vidare. Moms tillkommer på angivna priser. Angivna volympriser avser pris per styck eller meter vid köp av minsta angivna beställningsvolym eller mer. Thermotech Scandinavia AB förbehåller sig rätten till förändringar utan föregående meddelande. THERMOTECH TAR ANSVAR Vi skärper ständigt kraven på oss själva när det gäller att hålla en jämn och hög kvalitet och effektiva rutiner. Trots detta går det snett ibland. Nedan informerar vi om förutsättningarna för att vi ska kunna ta ansvar för dina beställningar och leveranser samt utlova en snabb och korrekt behandling. När en order skickas från lagret ligger det på vårt ansvar att godset emballeras på rätt sätt. Vi följer givna regler från våra transportörer gällande emballage och godset är försäkrat. Vid en eventuell skada på eller förlust av gods under transport ersätter vi godset med fakturavärdet. Vi skickar ersättningsmaterialet till dig utan extra kostnad. DITT ANSVAR SOM KUND Mottagning av gods Godset ska vid mottagningen kontrolleras och fraktsedeln ska skrivas på. Räkna igenom kvantiteten så att den stämmer överens med uppgifterna på både fraktsedeln och följesedeln. Vid synlig skada på emballaget ska detta anmärkas direkt till transportören vid mottagandet. Ta emot godset men kvittera aldrig fraktsedeln utan att först göra en anmärkning på kvittensdelen. Anmärkningen behöver inte vara detaljerad, men den är nödvändig för att skadan ska kunna regleras. Anmärkningen styrker att skadan inträffat under transporten från oss till dig. Vi får samtidigt möjligheten att spåra orsaken och vidta åtgärder för att detta inte upprepas. Du ska också försöka begränsa skadan när det är möjligt. Vid saknat gods, gör en anmärkning på fraktsedeln innan du kvitterar godset. Kontakta det säljkontor där du gjort beställningen. Vi gör då en eftersökning bland våra transportörer. Ha order- eller följesedelnummer och beställningsdatum till hands vid kontakten med säljkontoret. Returer och byten Returer tas endast emot efter överenskommelse med aktuell säljare och godkänns efter vår mottagningskontroll. Returer godkänns endast om de sker inom 90 dagar från leveransdatum. Detta innebär att returen skall vara anmäld och kommit i retur till Thermotechs lager inom tidsperioden. Produkter ska vara oanvända, emballaget ska medfölja och vara helt och samtliga medföljande handlingar ska vara intakta för att godkännas som retur eller bytesvara. Elektronik får endast returneras i obruten originalförpackning. Ett returavdrag på 15 % av fakturerat belopp dras från returfakturan. Returrätt gäller endast produkter som ligger i ordinarie sortiment. 4

5 KVALITETSGARANTI REKLAMATIONER OCH SKADAT GODS Synlig skada eller förlust ska genast anmälas vid mottagande av godset och noteras i ett transportdokument eller i annan handling. Anteckningen ska bestyrkas av transportörens representant. Mottagaren uppmanas att i omedelbar anslutning till mottagandet av gods kontrollera om det är behäftat med dold skada. Dold skada ska anmälas till transportbolaget snarast, dock senast sju (7) dagar efter mottagandet för biltransporterat eller lagrat gods, senast fjorton (14) dagar efter mottagandet av flygtransporterat gods och senast tre (3) dagar efter mottagandet av sjötransporterat gods. Transportören är inte ansvarig för dold skada som visar sig i samband med transport om godset tidigare transporterats eller hanterats på liknande sätt och inte före den senaste transporten påbörjades varit föremål för kontroll av eventuell dold skada. Vid successiva transporter, där även annan än aktuell transportör hanterat godset, är aktuell transportör inte ansvarig för skada om denne kan göra sannolikt att skadan inte uppkommit då denne, eller någon annan som transportbolaget ansvarar för, haft godset i sin vård. Dröjsmål ska reklameras snarast och enligt respektive transportslags gällande lagstiftning. Upphämtningstider är preliminära och utgör ej tidslöfte. Avsändare och mottagare är skyldiga att begränsa eventuell skada. Många gånger måste skadan besiktas, därför får du inte returnera, sälja eller reparera det skadade godset utan att först ha kontaktat oss. Reklamationer eller skadat gods som returneras till Thermotech ska åtföljas av en beskrivning av felet samt märkas med det ärendenummer som tilldelats för snabb och korrekt hantering. Vid eventuell reklamation - kontakta ditt närmaste Thermotech säljkontor. ALLMÄNNA VILLKOR - GARANTI OCH NORDTEST NT VVS 129 Thermotech MultiSystem är testat enligt Nordtest NT VVS 129. Test metoden är marknadens hårdaste och gemensam för hela Norden. NT VVS 129 testar vattentätheten i systemen som helhet och inte bara enskilda komponenter. Om olyckan ändå skulle vara framme och ett läckage uppstår, så ska vatten inte spridas i konstruktionen och orsaka vattenskada. TYPGODKÄNDA AV KIWA Thermotech rörsystem är typgodkända av Kiwa. Typgodkännandena omfattar rör i kombination med skarvdon och kopplingar för Thermotech MultiSystem. Certifierad ISO 9001 ISO LEDNINGSSYSTEM FÖR KVALITET OCH MILJÖ Thermotech Scandinavia AB är certifierade enligt ISO 9001 och Thermotech har produkter anpassade till Branschregler Säker Vatteninstallation SÄKER VATTEN Thermotech har produkter anpassade till Branschregler Säker Vatteninstallation. 5

6 INNEHÅLL RÖR 8-16 Rör PE-RT Rör AluComposite Skyddsrör Rör GEO System markvärme KOPPLINGAR OCH RÖRDELAR Presskopplingar Klämrings- och pushkopplingar Rördelar Tillbehör RÖRSYSTEM (MULTISYSTEM ) Fördelare och tillbehör Fördelarskåp Fördelarskåp PREFAB Tillbehör fördelarskåp Väggdosa Väggbockfixtur Radiatorsystem Väggskena Montagedetaljer GOLVVÄRME (THERMOSYSTEM ) Förläggningssystem Snabbprislista Ingjutning Flytande golv 8, 12 och Flytande golv 30, 50 och Träsystem Golvvärmeplåt Fördelare Returbegränsare R Golvvärmefördelare Industrifördelare Gruppfördelare Gruppfördelare Shuntar Shunt TMix XS Shunt TMix S Shunt TMix M Integral Shunt TMix L Shunt TMix L Shunt TMix XXL Elpannor Elpatron 350W Elpanna 2kW Elpanna 6 och 9kW Byggpanna SYMBOLFÖRTECKNING I sortimentlistan finns symboler som beskriver vilket system produkten ingår i och i vissa fall för att förtydliga vad den inte ska användas till. Rörsystem (tappvatten) MultiSystem Får ej användas i rörsystem MultiSystem Radiatorsystem MultiSystem Golvvärme ThermoSystem Markvärme GEO System Rör levereras i rulle Rör levereras i raka längder 6

7 INNEHÅLL GOLVVÄRME (THERMOSYSTEM ) - forts. Värmeväxlarpaket Värmeväxlarpaket TMix E Värmeväxlarpaket TMix E Reglering Rumstermostat Basenhet Ställdon Ställmotor Självverkande termostat Regulatorpaket Klima Termostatventil Kulventil KONTAKT Thermotech Scandinavia AB Växel: info@thermotech.se Personlig e-post: förnamn.efternamn@thermotech.se Lager & produktion Hågesta 247, SOLLEFTEÅ Tel Region Norra Norrland Spårvägen 8, UMEÅ Tel Region Södra Norrland Verkstadsgatan 4, SUNDSVALL Tel Region Stockholm Lilla Torget 4, NORRTÄLJE Tel Region Mitt Elementvägen 12, ÖREBRO Tel Region Väst Parkgatan 16, VÅRGÅRDA Tel Region Sydost Smedjegatan 29, VÄXJÖ Tel Region Syd Travbanegatan 1, MALMÖ Tel Gruppventil Fördelarskåp golvvärme Skåp Tillbehör skåp MONTAGEDETALJER FÖR RÖR Rörböjstöd Fästanordning av rör Tillbehör vid montage MONTAGESYSTEM STAM OCH STRÅK Rörhållare Montageskena Glidmutter Tillbehör montagesystem VENTILER Injusteringsventiler Differenstrycksventiler VVC-ventiler Kulventiler MARKVÄRME (GEO SYSTEM) Rör Stumsvetsdetaljer Elsvetsdetaljer Reglering VERKTYG Pressverktyg Rörverktyg Rörtub Fyllnadsstation Rörvinda Värmeskärare Byggpanna Provtryckningsutrustning

8 ÖVERSIKT RÖR MULTISYSTEM RÖR PE-RT Syrediffusionstätt 5-skiktsrör i PE-RT Type 2. Röret är typgodkänt för tappvattensystem (70/95 C, 10 bar) samt lämpligt för användning i kyl- och värmesystem. Dimension Material 15 x 2,5 mm PE-RT Type 2 16 x 2,2 mm PE-RT Type 2 20 x 2,8 mm PE-RT Type 2 Tryckklass: Klass 1-2, 10 bar (ISO ) Klass 4-5, 6 bar Färg: Vit Godkännande: KIWA TG 0857 MULTISYSTEM RÖR AluComposite Syrediffusionstätt 5-skiktsrör i PE-RT Type 2/Al. Röret är typgodkänt för tappvattensystem (70/95 C, 10 bar) samt lämpligt för användning i kyl- och värmesystem. Dimension Material 16 x 2,0 mm PE-RT Type 2 /Al 20 x 2,5 mm PE-RT Type 2 /Al 26 x 3,0 mm PE-RT Type 2 /Al 32 x 3,0 mm PE-RT Type 2 /Al 40 x 3,5 mm PE-RT Type 2 /Al 50 x 4,0 mm PE-RT Type 2 /Al 63 x 4,5 mm PE-RT Type 2 /Al Tryckklass: Klass 1-2, 10 bar ( ISO ) Klass 4-5, 6 bar Färg: Vit Godkännande: KIWA TG

9 ÖVERSIKT ThermoSystem RÖR PE-RT Samtliga Thermotech ThermoSystem rör är syrediffusionstäta 5-skikts PE-RT rör lämpliga för användning i golvvärmesystem och snösmältningsanläggningar. Dimension Material 8 x 1,0 mm PE-RT Type 1 12 x 2,0 mm PE-RT Type 1 17 x 2,0 mm PE-RT Type 1 20 x 2,0 mm PE-RT Type 2 26 x 3,0 mm PE-RT Type 2 32 x 3,0 mm PE-RT Type 2 Tryckklass: ( ISO ) Klass 1-5*, 6 bar *32 x 3,0 mm klass 1-4, 6 bar Färg: Blå Godkännande: KIWA ETA 16/0070 GEO SYSTEM RÖR PE-RT 1-skikts PE-RT rör lämpligt för användning i markvärmeanläggningar och kylsystem för isbanor. Röret är inte syrediffusionstätt. Dimension Material 25 x 2,3 mm PE-RT Egenskaper: Färg: 20 /15 bar Toper 60 /6 bar Tmax 80 /6 bar LTHS/LPL i enlighet med: EN ISO 9080:2003 Svart 9

10 DET HANDLAR OM VATTEN... En bild från den vackra och fiskrika Ångermanälven. Här i Sollefteå startade Thermotech sin verksamhet och härifrån kommer fortfarande det mesta av din leverans. Fotograf: Tomas Danielsson, Thermotech Scandinavia AB

11 RÖR PE-RT RÖR PE-RT RÖR Rör PE-RT RÖR Rulle ThermoSystem Rör 8 x 1 mm, 32 m/rulle Blå GV 293,00 kr/rulle ThermoSystem Rör 8 x 1 mm, 200 m/rulle Blå GV 1 833,00 kr/rulle ThermoSystem Rör 12 x 2 mm, 50 m/rulle Blå GV 530,00 kr/rulle ThermoSystem Rör 12 x 2 mm, m/rulle Blå GV ,00 kr/rulle MultiSystem Rör 15 x 2,5 mm, 50 m/rulle Vit MS 1 000,00 kr/rulle MultiSystem Rör 16 x 2,2 mm, 70 m/rulle Vit MS 1 260,00 kr/rulle MultiSystem Rör 16 x 2,2 mm, 140 m/rulle Vit MS 2 520,00 kr/rulle MultiSystem Rör 16 x 2,2 mm, 240 m/rulle Vit MS kr/rulle MultiSystem Rör 16 x 2,2 mm, 350 m/rulle Vit MS kr/rulle MultiSystem Rör 16 x 2,2 mm, 650 m/rulle Vit MS kr/rulle ThermoSystem Rör 17 x 2 mm, 70 m/rulle Blå GV 1 142,00 kr/rulle ThermoSystem Rör 17 x 2 mm, 140 m/rulle Blå GV 2 285,00 kr/rulle ThermoSystem Rör 17 x 2 mm, 240 m/rulle Blå GV 3 917,00 kr/rulle ThermoSystem Rör 17 x 2 mm, 350 m/rulle Blå GV 5 712,00 kr/rulle ThermoSystem Rör 17 x 2 mm, 650 m/rulle Blå GV ,00 kr/rulle ThermoSystem Rör 20 x 2 mm, 120 m/rulle Blå GV 2 020,00 kr/rulle ThermoSystem Rör 20 x 2 mm, 240 m/rulle Blå GV 4 039,00 kr/rulle ThermoSystem Rör 20 x 2 mm, 450 m/rulle Blå GV 7 574,00 kr/rulle MultiSystem Rör 20 x 2,8 mm, 50 m rulle Vit MS kr/rulle ThermoSystem Rör 26 x 3 mm, 150 m/rulle Blå GV 4 790,00 kr/rulle ThermoSystem Rör 32 x 3 mm, 100 m/rulle Blå GV 4 944,00 kr/rulle ThermoSystem Rör 32 x 3 mm, 300 m/rulle Blå GV ,00 kr/rulle 11

12 PE-RT RÖR Rör RÖR PE-RT RÖR PE-RT RÖR-I-RÖR Rulle MultiSystem Rör 15 x 2,5 mm, Vit MS kr/rulle skyddsrör 20/25 mm, 50 m/rulle MultiSystem Rör 15 x 2,5 mm, skyddsrör 20/25 mm, 100 m/rulle MultiSystem Rör 16 x 2,2 mm, skyddsrör 20/25 mm, 50 m/rulle MultiSystem Rör 16 x 2,2 mm, skyddsrör 20/25 mm, 100 m/rulle MultiSystem Rör 20 x 2,8 mm, skyddsrör 29/34 mm, 50 m rulle ThermoSystem Rör 26 x 3 mm, skyddsrör 29/34 mm, 15 m/rulle ThermoSystem Rör 26 x 3 mm, skyddsrör 29/34 mm, 25 m/rulle ThermoSystem Rör 26 x 3 mm, skyddsrör 29/34 mm, 50 m/rulle ThermoSystem Rör 32 x 3 mm, skyddsrör 36/42 mm, 10 m/rulle ThermoSystem Rör 32 x 3 mm, skyddsrör 36/42 mm, 25 m/rulle ThermoSystem Rör 32 x 3 mm, skyddsrör 36/42 mm, 50 m/rulle Vit MS kr/rulle Vit MS kr/rulle Vit MS kr/rulle Vit MS kr/rulle Blå GV 803,00 kr/rulle Blå GV 1 339,00 kr/rulle Blå GV 2 678,00 kr/rulle Blå GV 865,00 kr/rulle Blå GV 2 163,00 kr/rulle Blå GV 4 326,00 kr/rulle PE-RT RÖR -I- RÖR MED ISOLERING Rulle MultiSystem Rör 15 x 2,5 mm, skyddsrör 20/25 mm, isolering 28/9 mm, 50 m/rulle MS kr/rulle MultiSystem Rör 16 x 2,2 mm, skyddsrör 20/25 mm, isolering 28/9 mm, 50 m/rulle MultiSystem Rör 20 x 2,8 mm, skyddsrör 29/34 mm, isolering 42/13 mm, 50 m/rulle MS MS kr/rulle kr/rulle 12

13 ALUCOMPOSITE RÖR Raka längder RÖR ALUCOMPOSITE RÖR ALUCOMPOSITE RÖR Rör Rör i raka längder säljs per rörtub Vid köp av enskilda rör -kontakta säljare (fraktkostnader och emballage tillkommer) MultiSystem AluComposite Rör 16 x 2 mm, längd 3,2 m 50/tub, 0,4 mm Alu MS 83,00 kr/st MultiSystem AluComposite Rör 16 x 2 mm, längd 5 m 24/tub, 0,4 mm Alu MS 130,00 kr/st MultiSystem AluComposite Rör 20 x 2,5 mm, längd 3,2 m MultiSystem AluComposite Rör 20 x 2,5 mm, längd 5 m MultiSystem AluComposite Rör 26 x 3 mm, längd 3,2 m MultiSystem AluComposite Rör 26 x 3 mm, längd 5 m MultiSystem AluComposite Rör 32 x 3 mm, längd 3,2 m MultiSystem AluComposite Rör 32 x 3 mm, längd 5 m MultiSystem AluComposite Rör 40 x 3,5 mm, längd 3,2 m MultiSystem AluComposite Rör 40 x 3,5 mm, längd 5 m MultiSystem AluComposite Rör 50 x 4 mm, längd 3,2 m MultiSystem AluComposite Rör 50 x 4 mm, längd 5 m MultiSystem AluComposite Rör 63 x 4 mm, längd 5 m 28/tub, 0,5 mm Alu MS 122,00 kr/st 28/tub, 0,5 mm Alu MS 190,00 kr/st 19/tub, 0,5 mm Alu MS 147,00 kr/st 19/tub, 0,5 mm Alu MS 230,00 kr/st 13/tub, 0,5 mm Alu MS 182,00 kr/st 13/tub, 0,5 mm Alu MS 285,00 kr/st 8/tub, 0,5mm Alu MS 294,00 kr/st 5/tub, 0,5 mm Alu MS 460,00 kr/st 8/tub, 0,6mm Alu MS 570,00 kr/st 3/tub, 0,6 mm Alu MS 890,00 kr/st 1/tub, 0,8 mm Alu MS 1 550,00 kr/st 13

14 ALUCOMPOSITE RÖR Rör RÖR ALUCOMPOSITE RÖR ALUCOMPOSITE RÖR Rulle MultiSystem AluComposite Rör 0,2 mm Alu MS 3 800,00 kr/rulle 16 x 2 mm, 200 m/rulle MultiSystem AluComposite Rör 20 x 2,5 mm, 100 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, 50 m/rulle 0,25 mm Alu MS 3 100,00 kr/rulle 0,35 mm Au MS 1 950,00 kr/rulle MultiSystem AluComposite Rör 32 x 3 mm, 50 m/rulle 0,5 mm Alu MS 2 600,00 kr/rulle ALUCOMPOSITE RÖR-I-RÖR Rulle MultiSystem AluComposite Rör 16 x 2 mm, 0,2 mm Alu MS 1 400,00 kr/rulle skyddsrör 20/25 mm, 50 m/rulle MultiSystem AluComposite Rör 16 x 2 mm, skyddsrör 20/25 mm, 100 m/rulle MultiSystem AluComposite Rör 20 x 2,5 mm, skyddsrör 29/34 mm, 50 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, skyddsrör 29/34 mm, 15 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, skyddsrör 29/34 mm, 25 m/rulle 0,2 mm Alu MS 2 800,00 kr/rulle 0,25 mm Alu MS 2 100,00 kr/rulle 0,35 mm Alu MS 1 035,00 kr/rulle 0,35 mm Alu MS 1 725,00 kr/rulle MultiSystem AluComposite Rör 26 x 3 mm, skyddsrör 29/34 mm, 50 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, skyddsrör 29/34 mm, 100 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, skyddsrör 36/42, 15 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, skyddsrör 36/42 mm, 25 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, skyddsrör 36/42, 50 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, skyddsrör 36/42, 100 m/rulle 0,35 mm Alu MS 3 450,00 kr/rulle 0,35 mm Alu MS 6 900,00 kr/rulle 0,5 mm Alu MS 1 230,00 kr/rulle 0,5 mm Alu MS 2 050,00 kr/rulle 0,5 mm Alu MS 4 100,00 kr/rulle 0,5 mm Alu MS 8 200,00 kr/rulle 14

15 ALUCOMPOSITE RÖR-I-RÖR MED ISOLERING Rulle RÖR ALUCOMPOSITE RÖR ALUCOMPOSITE RÖR Rör MultiSystem AluComposite Rör 16 x 2 mm, Skyddsrör 20/25 mm, Isolering 28/9 mm, 50 m/rulle 0,2 mm Alu MS 2 350,00 kr/rulle MultiSystem AluComposite Rör 20 x 2,5 mm, Skyddsrör 29/34 mm, Isolering 28/9 mm, 50 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, Skyddsrör 29/34 mm, Isolering 42/13 mm, 25 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, Skyddsrör 29/34 mm, Isolering 42/13 mm, 50 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, Skyddsrör 36/42 mm, Isolering 48/13 mm, 25 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, Skyddsrör 36/42 mm, Isolering 48/13 mm, 50 m/rulle 0,25 mm Alu MS 3 350,00 kr/rulle 0,35 mm Alu MS 2 225,00 kr/rulle 0,35 mm Alu MS 4 450,00 kr/rulle 0,5 mm Alu MS 2 550,00 kr/rulle 0,5 mm Alu MS 5 100,00 kr/rulle ALUCOMPOSITE RÖR MED ISOLERING Rulle MultiSystem AluComposite Rör 16 x 2 mm, 0,2 mm Alu MS 1 600,00 kr/rulle Isolering 18/9 mm, 50 m/rulle MultiSystem AluComposite Rör 20 x 2,5 mm, Isolering 22/9 mm, 50 m/rulle MultiSystem AluComposite Rör 26 x 3 mm, Isolering 28/9 mm, 50 m/rulle MultiSystem AluComposite Rör 32 x 3 mm, Isolering 35/9 mm, 50 m/rulle 0,25 mm Alu MS 2 300,00 kr/rulle 0,35 mm Alu MS 3 800,00 kr/rulle 0,5 mm Alu MS 4 450,00 kr/rulle 15

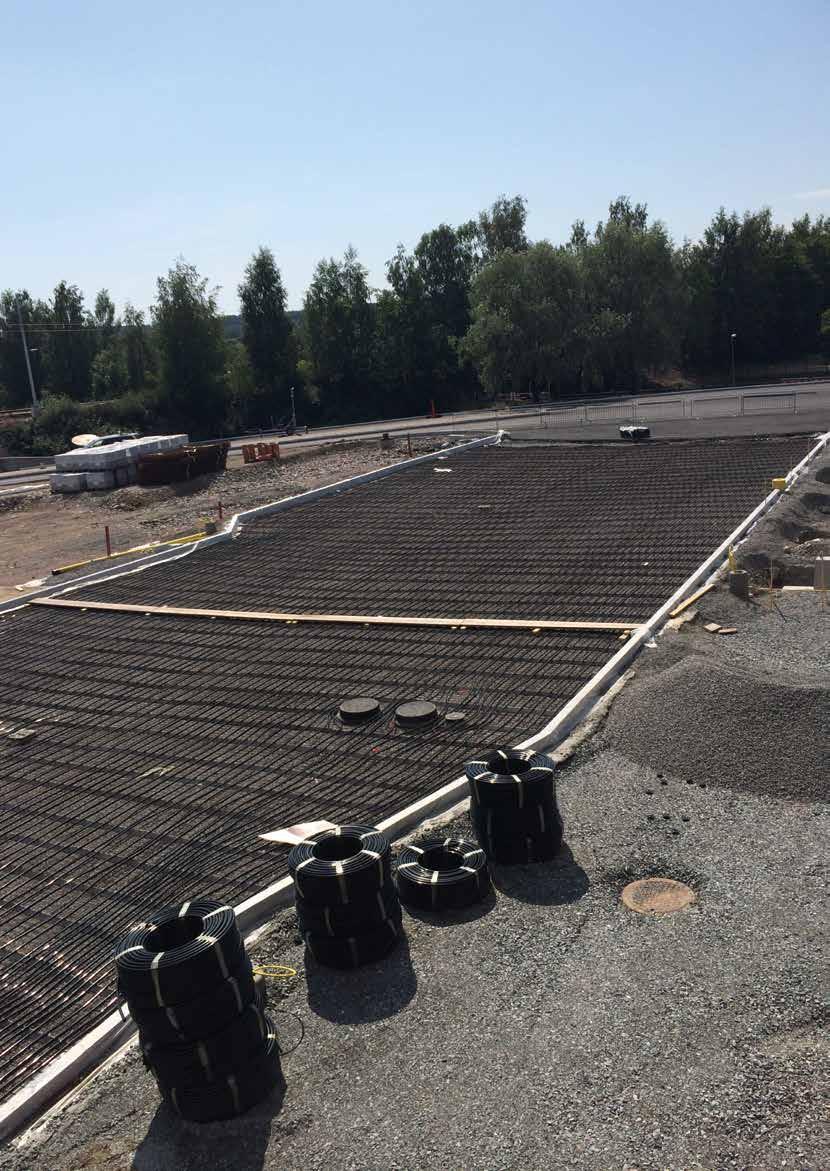

16 MARKVÄRMERÖR Rör RÖR SKYDDSRÖR / MARKVÄRMERÖR SKYDDSRÖR Rulle Korrugerat plaströr för dold förläggning i tappvatten- och värmeinstallationer t.ex. för installation av expansions- och dilationsfogar i betong. Bör även användas om det finns behov av att minska värmeavgivningen, exempelvis nära golvvärmefördelare För rördim mm MS 232,00 kr/rulle Di/Dy: 20/25 mm,15 m/rulle För rördim mm Di/Dy: 20/25 mm, 50 m/rulle För rördim mm Di/Dy: 29/34 mm, 25 m/rulle För rördim. 32 mm Di/Dy: 36/42 mm, 25 m/rulle MS MS MS 773,00 kr/rulle 515,00 kr/rulle 592,00 kr/rulle GEO SYSTEM RÖR Rulle Ett 1-skikts PE-RT rör. Lämpligt för användning i markvärmesystem och kylsystem. Röret är inte syrediffusionstätt Geo System Rör 25 x 2,3 mm, längd 170 m GS Offert Geo System Rör 25 x 2,3 mm, längd 350m Utgående artikel GS Offert Geo System Rör 25 x 2,3 mm, längd 400m GS Offert 16

17 ÖVERSIKT KOPPLINGAR OCH RÖRDELAR MULTISYSTEM Thermotech har ett brett sortimet av presskopplingar, kopplingsset och rördelar typgodkända för MultiSystem PE-RT Typ 2 rör och MultiSystem AluCompositerör. Kopplingarna används vid installation av tappvatten och radiatorsystem. Kopplingar får ej användas tillsammans med Vatettes väggkopplings- och väggenomföringssystem. THERMOSYSTEM Det finns kopplingsset, press-, klämrings- och pushkopplingar avsedda för ThermoSystem golvvärme. Dessa är markerade med symbolen ej tappvatten. 17

18 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD PRESSKOPPLINGAR Thermotechs presskopplingar får endast användas för att sammanfoga Thermotechs MultiSystem PE-RT Type 2- rör, MultiSystem AluComposite-rör och ThermoSystem rör. Samtliga presskopplingar är i avzinkningshärdad mässing med hylsa av rostfritt stål. Tabellen beskriver vilka kopplingar som passar för vilken rörtyp: Dimension MultiSystem PE-RT rör (Tappvatten) ThermoSystem PE-RT rör (Golvvärme) MultiSystem AluComposite (Tappvatten) Förnicklad 16 x 2,2 JA 17 x 2 NEJ 20 x 2 NEJ 20 x 2,8 JA 26 x 3 JA 32 x 3 JA 40 x 3,5 NEJ 50 x 4 NEJ 63 x 4,5 NEJ Thermotechs presskopplingar är anpassade för pressverktyg med profil TH, se godkända verktyg i installationsanvisningen för presskopplingar. Bockverktyg finns för Thermotechs AluComposite rör i dimensionerna 16,20 och 26 mm. R i (dimension) = Invändig gänga R u (dimenson) = Utvändig gänga G (dimension) = Sammankoppling där tätning ej sker på gänga Exempel; R i 20 innebär att kopplingen har invändig gänga i dimension

19 KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar SKARVKOPPLING Rak Dim 16 mm, 10 st/påse KP 58,00 kr/st Dim 17 mm, 10 st/påse För golvvärmerör KP 60,00 kr/st Dim 20 mm, 10 st/påse KP 64,00 kr/st Dim 20 x 2.0 mm, 5 st/påse För golvvärmerör KP 64,00 kr/st Dim 26 mm, 5 st/påse KP 85,00 kr/st Dim 32 mm, 5 st/påse KP 102,00 kr/st Dim 40 mm, styckevis KP 180,00 kr/st Dim 50 mm, styckevis KP 298,00 kr/st Dim 63 mm, styckevis KP 668,00 kr/st SKARVKOPPLING Med förminskning, rak Dim mm, 10 st/påse KP 57,00 kr/st Dim mm, 5 st/påse KP 67,00 kr/st Dim mm, 5 st/påse KP 115,00 kr/st Dim mm, 5 st/påse KP 75,00 kr/st Dim mm, 5 st/påse KP 102,00 kr/st Dim mm, 5 st/påse KP 119,00 kr/st Dim mm, styckevis KP 180,00 kr/st Dim mm, styckevis KP 304,00 kr/st Dim mm, styckevis KP 505,00 kr/st Dim mm, styckevis KP 201,00 kr/st Dim mm, styckevis KP 309,00 kr/st Dim mm, styckevis KP 505,00 kr/st Dim mm, styckevis KP 355,00 kr/st Dim mm, styckevis KP 505,00 kr/st Dim mm, styckevis KP 695,00 kr/st 19

20 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR ÖVERGÅNG Rak med utvändig gänga Dim 16 mm - R u 10, 10 st/påse KP 45,00 kr/st Dim 16 mm - R u 15, 10 st/påse KP 52,00 kr/st Dim 16 mm - R u 20, 10 st/påse KP 71,00 kr/st Dim 20 mm - R u 15, 10 st/påse KP 62,00 kr/st Dim 20 mm - R u 20, 10 st/påse KP 71,00 kr/st Dim 20 mm - R u 25, 10 st/påse KP 82,00 kr/st Dim 26 mm - R u 20, 5 st/påse KP 108,00 kr/st Dim 26 mm - R u 25, 5 st/påse KP 108,00 kr/st Dim 32 mm - R u 20, 5 st/påse KP 124,00 kr/st Dim 32 mm - R u 25, 5 st/påse KP 124,00 kr/st Dim 32 mm - R u 32, 5 st/påse KP 160,00 kr/st Dim 40 mm - R u 32, styckevis KP 180,00 kr/st Dim 40 mm - R u 40, styckevis KP 402,00 kr/st Dim 50 mm - R u 32, styckevis KP 453,00 kr/st Dim 50 mm - R u 40, styckevis KP 479,00 kr/st Dim 50 mm - R u 50, styckevis KP 663,00 kr/st Dim 63 mm - R u 50, styckevis KP 788,00 kr/st 20

21 ÖVERGÅNG Rak med invändig gänga KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar Dim 16 mm - R i 15, 10 st/påse KP 52,00 kr/st Dim 16 mm - R i 20, 10 st/påse KP 71,00 kr/st Dim 20 mm - R i 15, 10 st/påse KP 62,00 kr/st Dim 20 mm - R i 20, 10 st/påse KP 71,00 kr/st Dim 20 mm - R i 25, 10 st/påse KP 124,00 kr/st Dim 26 mm - R i 20, 5 st/påse KP 108,00 kr/st Dim 26 mm - R i 25, 5 st/påse KP 124,00 kr/st Dim 32 mm - R i 25, 5 st/påse KP 160,00 kr/st Dim 32 mm - R i 32, 5 st/påse KP 170,00 kr/st Dim 40 mm - R i 25, styckevis KP 165,00 kr/st Dim 40 mm - R i 32, styckevis KP 180,00 kr/st Dim 50 mm - R i 32, styckevis KP 479,00 kr/st Dim 50 mm - R i 40, styckevis KP 479,00 kr/st Dim 63 mm - R i 50, styckevis KP 788,00 kr/st ÖVERGÅNG Rak Cu Dim 16 mm - Cu12, 10 st/påse KP 62,00 kr/st Dim 16 mm - Cu15, 10 st/påse KP 64,00 kr/st Dim 20 mm - Cu15, 10 st/påse KP 69,00 kr/st Dim 20 mm - Cu18, 10 st/påse KP 69,00 kr/st Dim 20 mm - Cu22, 10 st/påse KP 69,00 kr/st Dim 26 mm - Cu22, 5 st/påse KP 84,00 kr/st Dim 26 mm - Cu28, 5 st/påse KP 98,00 kr/st Dim 32 mm - Cu28, 5st/påse KP 114,00 kr/st 21

22 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR ÖVERGÅNG Rak med lekande mutter och plantätning Dim 16 mm -G15, 10 st/påse KP 68,00 kr/st Dim 16 mm - G20, 10 st/påse KP 68,00 kr/st Dim 20 mm - G20, 10 st/påse KP 76,00 kr/st Dim 26 mm - G20, 5 st/påse KP 99,00 kr/st Dim 26 mm - G25, 5 st/påse KP 99,00 kr/st Dim 32 mm - G20, 5 st/påse KP 130,00 kr/st Dim 32 mm - G25, 5 st/påse KP 140,00 kr/st ÖVERGÅNG Rak med lekande mutter Dim 16 mm - G15, 10 st/påse KP 47,00 kr/st Dim 16 mm - G20, 10 st/påse KP 47,00 kr/st Dim 16 mm - M22, 10 st/påse För radiatoranslutning KP 72,00 kr/st Dim 17 mm - G20, 10 st/påse För golvvärmerör KP 47,00 kr/st Dim 20 mm - G15, 10 st/påse KP 47,00 kr/st Dim 20 mm - G20, 10 st/påse KP 47,00 kr/st Dim 20 x 2.0 mm, 10 st/påse För golvvärmerör KP 47,00 kr/st Dim 20 mm - M22, 10 st/påse För radiatoranslutning KP 66,00 kr/st Dim 26 mm - G20, 10 st/påse KP 99,00 kr/st 22

23 PROPP KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar Dim 16 mm, 10 st/påse KP 65,00 kr/st Dim 20 mm, 10 st/påse KP 77,00 kr/st Dim 26 mm, 5 st/påse KP 103,00 kr/st Dim 32 mm, 5/påse KP 142,00 kr/st Dim 40 mm, styckevis KP 194,00 kr/st Dim 50 mm, styckevis KP 353,00 kr/st Dim 63 mm, styckevis KP 435,00 kr/st VINKELKOPPLING Dim 26 mm, 5 st/påse KP 106,00 kr/st Dim 32 mm, 5 st/påse KP 144,00 kr/st Dim 40 mm, styckevis KP 282,00 kr/st Dim 50 mm, styckevis KP 495,00 kr/st Dim 63 mm, styckevis KP 851,00 kr/st 23

24 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR VINKELKOPPLING Dim 16 mm, 10 st/påse KP 71,00 kr/st Dim 20 mm, 10 st/påse KP 73,00 kr/st Dim 26 mm, 5 st/påse KP 106,00 kr/st Dim 32 mm, 5 st/påse KP 144,00 kr/st Dim 40 mm, styckevis KP 282,00 kr/st Dim 50 mm, styckevis KP 495,00 kr/st Dim 63 mm, styckevis KP 851,00 kr/st ÖVERGÅNG Vinkel 90 med utvändig gänga Dim 16 mm - R u 10, 10 st/påse KP 72,00 kr/st Dim 16 mm - R u 15, 10 st/påse KP 72,00 kr/st Dim 16 mm - R u 20, 10 st/påse KP 77,00 kr/st Dim 20 mm - R u 15, 10 st/påse KP 84,00 kr/st Dim 20 mm - R u 20, 10 st/påse KP 103,00 kr/st Dim 26 mm - R u 20, 5 st/påse KP 108,00 kr/st Dim 26 mm R u 25, 5 st/påse KP 108,00 kr/st Dim 32 mm - R u 25, 5 st/påse KP 191,00 kr/st Dim 32 mm - R u 32, 5 st/påse KP 201,00 kr/st Dim 40 mm - R u 32, styckevis KP 278,00 kr/st Dim 50 mm - R u 32, styckevis KP 510,00 kr/st Dim 50 mm - R u 40, styckevis KP 525,00 kr/st Dim 63 mm - R u 50, styckevis KP 742,00 kr/st 24

25 ÖVERGÅNG Vinkel 90 med invändig gänga KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar Dim 16 mm - R i 10, 10 st/påse KP 72,00 kr/st Dim 16 mm - R i 15, 10 st/påse KP 72,00 kr/st Dim 20 mm - R i 15, 10 st/påse KP 84,00 kr/st Dim 20 mm - R i 20, 10 st/påse KP 103,00 kr/st Dim 26 mm - R i 20, 5 st/påse KP 108,00 kr/st Dim 26 mm - R i 25, 5 st/påse KP 191,00 kr/st Dim 32 mm - R i 20, 5 st/påse KP 191,00 kr/st Dim 32 mm - R i 25, 5 st/påse KP 191,00 kr/st Dim 40 mm - R i 32, styckevis KP 278,00 kr/st Dim 50 mm - R i 32, styckevis KP 510,00 kr/st Dim 50 mm - R i 40, styckevis KP 525,00 kr/st Dim 63 mm - R i 50, styckevis KP 742,00 kr/st ÖVERGÅNG Vinkel 90 Cu Dim 16 mm - Cu15 KP 77,00 kr/st Dim 20 mm - Cu15 KP 88,00 kr/st Dim 20 mm - Cu22 KP 139,00 kr/st Dim 26 mm - Cu22 KP 139,00 kr/st Dim 32 mm - Cu28 KP 170,00 kr/st 25

26 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR ANSLUTNINGSRÖR RADIATOR Vinkel 90 Cu Dim 16 mm - Cu15, KP Längd 300 mm, 2 st/påse Dim 16 mm - Cu15, Längd 1100 mm, 2 st/påse Dim 20 mm - Cu15, Längd 300 m, 2 st/påse KP KP 180,00 kr/st 242,00 kr/st 180,00 kr/st VENTILFÄSTE Dim 16 mm - R i 15, 10 st/påse KP 79,00 kr/st Dim 20 mm - R i 15, 10 st/påse KP 89,00 kr/st 26

27 T-KOPPLING KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar Dim 16 mm, 10 st/påse KP 90,00 kr/st Dim 20 mm, 10 st/påse KP 108,00 kr/st Dim 26 mm, 5 st/påse KP 149,00 kr/st Dim 32 mm, 5 st/påse KP 201,00 kr/st Dim 40 mm, styckevis KP 288,00 kr/st Dim 50 mm, styckevis KP 664,00 kr/st Dim 63 mm, styckevis KP 1 071,00 kr/st T-KOPPLING Förminskning i mitten Dim mm, 10 st/påse KP 108,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, styckevis KP 309,00 kr/st Dim mm, styckevis KP 309,00 kr/st Dim mm, styckevis KP 309,00 kr/st Dim mm, styckevis KP 309,00 kr/st Dim mm, styckevis KP 670,00 kr/st Dim mm, styckevis KP 670,00 kr/st Dim mm, styckevis KP 695,00 kr/st Dim mm, styckevis KP 1 082,00 kr/st Dim mm, styckevis KP 1 082,00 kr/st Dim mm, styckevis KP 1 082,00 kr/st 27

28 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR T-KOPPLING Förstoring i mitten Dim mm, 10 st/påse KP 108,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, styckevis KP 304,00 kr/st Dim mm, styckevis KP 731,00 kr/st 28

29 T-KOPPLING Med förminskning KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar Dim mm, 10 st/påse KP 108,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, styckevis KP 304,00 kr/st Dim mm, styckevis KP 670,00 kr/st Dim mm, styckevis KP 670,00 kr/st Dim mm, styckevis KP 1082,00 kr/st Dim mm, 10 st/påse KP 108,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, styckevis KP 304,00 kr/st Dim mm, styckevis KP 304,00 kr/st Dim mm, styckevis KP 670,00 kr/st Dim mm, styckevis KP 1082,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 149,00 kr/st Dim mm, 5 st/påse KP 201,00 kr/st Dim mm, styckevis KP 283,00 kr/st Dim mm, styckevis KP 670,00 kr/st Dim mm, styckevis KP 1082,00 kr/st 29

30 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR ÖVERGÅNG, T-KOPPLING Med invändig gänga i mitten Dim 16 - R i mm, 10 st/påse KP 103,00 kr/st Dim 20 - R i mm, 10 st/påse KP 149,00 kr/st Dim 20 - R i mm, 10 st/påse KP 149,00 kr/st Dim 26 - R i mm, 5 st/påse KP 155,00 kr/st Dim 26 - R i mm, 5 st/påse KP 155,00 kr/st Dim 32 - R i mm, 5 st/påse KP 196,00 kr/st Dim 32 - R i mm, 5 st/påse KP 196,00 kr/st Dim 32 - R i mm, 5 st/påse KP 196,00 kr/st Dim 32 - R i mm, 5 st/påse KP 258,00 kr/st Dim 40 - R i mm, styckevis KP 258,00 kr/st Dim 40 - R i mm, styckevis KP 258,00 kr/st Dim 40 - R i mm, styckevis KP 258,00 kr/st Dim 50 - R i mm, styckevis KP 731,00 kr/st Dim 50 - R i mm, styckevis KP 803,00 kr/st Dim 63 - R i mm, styckevis KP 1 082,00 kr/st 30

31 ÖVERGÅNG, T-KOPPLING Med utvändig gänga i mitten KOPPLINGAR PRESSKOPPLINGAR PRESSKOPPLINGAR Kopplingar Dim 16 - R u mm, 10 st/påse KP 103,00 kr/st Dim 20 - R u mm, 10 st/påse KP 149,00 kr/st Dim 20 - R u mm, 10 st/påse KP 149,00 kr/st Dim 26 - R u mm, 5 st/påse KP 155,00 kr/st Dim 26 - R u mm, 5 st/påse KP 155,00 kr/st Dim 26 - R u mm, 5 st/påse KP 155,00 kr/st Dim 32 - R u mm, 5 st/påse KP 196,00 kr/st Dim 32 - R u mm, 5 st/påse KP 196,00 kr/st Dim 40 - R u mm, styckevis KP 258,00 kr/st Dim 40 - R u mm, styckevis KP 258,00 kr/st Dim 50 - R u mm, styckevis KP 731,00 kr/st Dim 50 - R u mm, styckevis KP 731,00 kr/st Dim 63 - R u mm, styckevis KP 1 082,00 kr/st ANSLUTNINGSRÖR, T-KOPPLING Cu i mitten Anslutning för uppgång mot radiatorer Dim 16 mm - Cu15, KP Längd 300 mm, 2 st/påse Dim 16 mm - Cu15, Längd 1100 mm, 2 st/påse Dim 20 mm - Cu15, Längd 300 m, 2 st/påse KP KP 211,00 kr/st 278,00 kr/st 211,00 kr/st 31

32 PRESSKOPPLINGAR Kopplingar KOPPLINGAR PRESSKOPPLINGAR KULVENTIL För anslutning till blandare Dim 16 mm - Cu10 Förnicklad KV 108,00 kr/st ÖVERGÅNG RAK Med Cu10-anslutning. För anslutning till blandare Dim 16 mm - Cu10 KP 64,00 kr/st PRESSHYLSA För ersättning av skadad presshylsa Dim 16 mm KP 10,00 kr/st Dim 20 mm KP 10,00 kr/st Dim 26 mm KP 22,00 kr/st Dim 32 mm KP 27,00 kr/st Dim 40 mm KP 32,00 kr/st Dim 50 mm KP 64,00 kr/st Dim 63 mm KP 116,00 kr/st 32

33 THERMOTECH PREFAB Thermotech Prefab är vårt koncept med färdigmonterade golvvärme-, tappvatten- och radiatorskåp med möjlighet till energi- eller vattenmätning. Vi levererar både smidiga standardlösningar och objektsanpassade speciallösningar. Skåpen levereras snyggt och komplett monterade efter dina önskemål. De är provtryckta och klara för installation. Spar tid och pengar Låt oss göra monteringsjobbet. Få en trygg lösning Låt oss konstruera den bästa lösningen. Slipp hämta produkterna själv Låt oss leverera till rätt plats i rätt tid. Slipp leta bland lösa delar Låt oss märka upp och packa utifrån objekt eller lägenhet. Thermotech har produkter anpassade till Branschregler Säker Vatteninstallation

34 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD KLÄMRINGS- OCH PUSHKOPPLINGAR Thermotechs kopplingar får endast användas för att sammanfoga Thermotechs MultiSystem PE-RT Type 2- rör, MultiSystem AluComposite-rör och ThermoSystem rör. Kopplingsset får ej användas tillsammans med komponenter från Vatettes sortiment. Tabellen beskriver vilka kopplingar som passar för vilken rörtyp: Dimension Kopplingstyp MultiSystem PE-RT Rör (Tappvatten) ThermoSystem PE-RT Rör (Golvvärme) 8 x 1 Pushkoppling MultiSystem AluComposite (Tappvatten) 12 x 2 Kopplingsset 15 x 2,5 Kopplingsset 16 x 2,2 Kopplingsset 17 x 2 Kopplingsset 20 x 2 Kopplingsset 20 x 2,8 Kopplingsset 25 x2,3 Kopplingsset 26 x 3 Kopplingsset 32 x 3 Övergång med utvändig gänga R i (dimension) = Invändig gänga R u (dimenson) = Utvändig gänga G (dimension) = Sammankoppling där tätning ej sker på gänga Exempel: R i 20 innebär att kopplingen har invändig gänga i dimension

35 PUSH-KOPPLING 8 MM Med lekande mutter för G20 anslutning KOPPLINGAR FÖRDELNINGSKOPPLING FÖRDELNINGSKOPPLING Kopplingar Koppling i mässing för 8 mm golvvärmerör. Stödhylsa medföljer. Valfri koppling kan anges vid beställning och monteras på fördelaren slinga, dim 8 mm - G20 lekande mutter Parvis KP 232,00 kr/par slingor, dim 8 mm - G20 lekande mutter Parvis KP 613,00 kr/par slingor, dim 8 mm - G20 lekande mutter Parvis KP 948,00 kr/par TILLBEHÖR PUSH-KOPPLING 8 MM Plugg för slingutgång Styckevis KP 15,00 kr/st Övergång, dim 8 mm - R i 15 Styckevis KP 77,00 kr/st Övergång, dim 8 mm - R u 15 Styckevis KP 77,00 kr/st Skarvkoppling, dim 8 mm Styckevis KP 170,00 kr/st Stödhylsa 8x1,0 Styckevis KP 12,00 kr/st Y-KOPPLING G20-anslutning med lekande mutter Lämplig att använda när man önskar två utgångar från en anslutning G20 KP 258,00 kr/st 35

36 KOPPLINGSSET Kopplingar KOPPLINGAR KOPPLINGSSET KOPPLINGSSET För anslutning av MultiSystem Rör PE-RT Type 2, MultiSystem Rör AluComposite och ThermoSystem Rör till fördelare och rördelar m.m. Kopplingsset G Dim 15 mm - G15, 10 st/påse KP 32,00 kr/st Dim 16 mm - G15, 10 st/påse KP 32,00 kr/st Kopplingsset G Dim 15 mm - G20, styckevis KP 39,00 kr/st Dim 16 mm - G20, 10 st/påse KP 39,00 kr/st Dim 18 mm - G20, styckevis KP 39,00 kr/st Dim 20 mm - G20, 10 st/påse KP 39,00 kr/st Kopplingsset G20 för golvvärmerör Dim 12 mm - G20, styckevis KP 39,00 kr/st Dim 16 mm - G20, 10 st/påse KP 39,00 kr/st Dim 17 mm - G20, styckevis KP 39,00 kr/st Dim 20 mm - G20, 10 st/påse KP 39,00 kr/st Kopplingsset G Dim 26 mm - G25, 10 st/påse KP 67,00 kr/st Dim 25 mm - G25, 10 st/påse KP 67,00 kr/st Kopplingsset M Dim 15 mm - M22, 10 st/påse KP 39,00 kr/st Dim 16 mm - M22, 10 st/påse KP 39,00 kr/st 36

37 KOPPLINGAR RÖRDELAR RÖRDELAR Kopplingar 7624X Kopplingsset G20 för Cu Cu12 mm - G20, 10 st/påse KP 37,00 kr/st Cu15 mm - G20, 10 st/påse KP 37,00 kr/st Cu15 mm - G20, 10 st/påse Gummitätning KP 37,00 kr/st Cu18 mm - G20, 10 st/påse KP 37,00 kr/st ÖVERGÅNG, RAK Med utvändig gänga Avsedd för matning till värme- och kylsystem. Artikel nr. Artikelbeskrivning Övrig info PG Pris Dim 32 - R u 25 KP 155,00 kr/st ÖVERGÅNG, VINKEL 90 Med utvändig gänga Avsedd för matning till värme- och kylsystem. Artikel nr. Artikelbeskrivning Övrig info PG Pris Dim 32 - R u 25 KP 170,00 kr/st 37

38 RÖRDELAR Kopplingar KOPPLINGAR RÖRDELAR SKARVNIPPEL Rak G15 - G15, 10 st/påse KP 29,00 kr/st G20 - G20, 10 st/påse KP 31,00 kr/st G25 - G25, 10 st/påse KP 36,00 kr/st ÖVERGÅNG Rak med utvändig gänga G20 - R u 15, 10 st/påse KP 31,00 kr/st G20 - R u 20, 10 st/påse KP 33,00 kr/st G25 - R u 20, 10 st/påse KP 36,00 kr/st G25 - R u 25, 10 st/påse KP 36,00 kr/st ÖVERGÅNG Rak med invändig gänga G20 - R i 15, 10 st/påse KP 31,00 kr/st G20 - R i 20, 10 st/påse KP 37,00 kr/st G25 - R i 20, 10 st/påse KP 38,00 kr/st G25 - R i 25, 10 st/påse KP 39,00 kr/st 38

39 KOPPLINGAR RÖRDELAR RÖRDELAR Kopplingar VINKELKOPPLING G20, 10 st/påse KP 36,00 kr/st G25, 10 st/påse KP 60,00 kr/st ÖVERGÅNG Vinkel 90 med utvändig gänga G20 - R u 15, 10 st/påse KP 36,00 kr/st G20 - R u 20, 10 st/påse KP 46,00 kr/st G25 - R u 20, 10 st/påse KP 57,00 kr/st G25 - R u 25, 10 st/påse KP 57,00 kr/st ÖVERGÅNG Vinkel 90 med invändig gänga G20 - R i 15, 10 st/påse KP 41,00 kr/st G20 - R i 20, 10 st/påse KP 43,00 kr/st G25 - R i 20, 10 st/påse KP 61,00 kr/st G25 - R i 25, 10 st/påse KP 56,00 kr/st 39

40 RÖRDELAR Kopplingar KOPPLINGAR RÖRDELAR T-KOPPLING G20, 10 st/påse KP 52,00 kr/st G25, 5 st/påse KP 72,00 kr/st ÖVERGÅNG T-koppling med utvändig gänga i mitten G20 - R u 20 - G20, 10 st/påse KP 41,00 kr/st G25 - R u 20 - G25, 5 st/påse KP 67,00 kr/st G25 - R u 25 - G25, 5 st/påse KP 72,00 kr/st ÖVERGÅNG T-koppling med invändig gänga i mitten G20 - R i 15 - G20, 10 st/påse KP 49,00 kr/st G20 - R i 20 - G20, 10 st/påse KP 72,00 kr/st G25 - R i 15 - G25, 5 st/påse KP 73,00 kr/st G25 - R i 20 - G25, 5 st/påse KP 77,00 kr/st G25 - R i 25 - G25, 5 st/påse KP 93,00 kr/st 40

41 HUV För slingutgång KOPPLINGAR RÖRDELAR TILLBEHÖR RÖRDELAR TILLBEHÖR Kopplingar Används för att täta slingutgång på fördelare. Skall användas tillsammans med planadapter för att konvertera från konisk anslutning till anslutning för plantätning R i 15 inkl. planpackning KP 8,00 kr/st R i 20 inkl. planpackning KP 26,00 kr/st PLANADAPTER Används för att konvertera konisk anslutning till anslutning för plantätning Planadapter dim 15, 10 st/påse KP 16,00 kr/st Planadapter dim 20, 10 st/påse KP 20,00 kr/st PLANPACKNING För plantätning Packning dim 15, styckevis KP 10,00 kr/st Packning dim 20, styckevis KP 10,00 kr/st Packning dim 25, styckevis KP 10,00 kr/st PROPP Med O-ring I förnicklad mässing R u 10 KP 14,00 kr/st R u 15 KP 19,00 kr/st R u 20 KP 27,00 kr/st R u 25 KP 46,00 kr/st 41

42 RÖRDELAR TILLBEHÖR Kopplingar KOPPLINGAR RÖRDELAR TILLBEHÖR BUSSNING Med O-ring G15 - R i 08 KP 30,00 kr/st G15 - R i 10 KP 34,00 kr/st G20 - R i 15 KP 39,00 kr/st G25 - R i 20 KP 44,00 kr/st 42

43 MultiSystem System för tappvatten och radiatoranslutningar ÖVERSIKT 43

44 ÖVERSIKT MULTISYSTEM RÖRSYSTEM FÖR TAPPVATTEN OCH RADIATORANSLUTNINGAR Skräddarsydda leveranser av rörsystem Thermotech rörsystem, MultiSystem, kan levereras packat och uppmärkt i färdiga mängder för varje objekt, t.ex. för varje lägenhet i ett flerbostadshus. MULTISYSTEM FÖRDELAREN Fördelaren är utrustad med en unik skarvteknik och o-ringstätningar som gör att delarna inte behöver tätas med lin eller lim. Det innebär också att man, vid seriekoppling av flera fördelare, kan vända fördelarnas anslutningar åt olika håll utan risk för läckage. Fördelaren har G15 gängor. I sortimentet finns tillbehör till MultiSystem fördelaren, så som kulventiler, konsoler och proppar. Alla komponenter för tappvatten är tillverkade i avzinkningshärdad mässing. MULTISYSTEM SKÅP Skåpet finns i standardutförande samt anpassat för isolerade rör, energi- eller vattenmätning. Täckskivor av genomskinlig plast medföljer. Rörgenomföringar är monterade vid leverans. Skåpet är förberett för enkel montering med stativ. Läckageindikering ansluts via utgång i skåpets botten. Täckbricka för utlopp av skvallerrör genom vägg medföljer. Ram och lucka beställs separat. THERMOTECH PREFAB Prefab är vårt koncept med färdigmonterade tappvatten- och radiatorskåp med möjlighet till energi- eller vattenmätning. Möjlighet till montage av vattenfelsbrytare kommer under våren Vi har ett brett och mycket kostnadseffektivt standardutbud. Dessutom kan vi leverera speciallösningar när det behövs. Skåpen levereras snyggt och komplett monterade efter kundens önskemål. De är provtryckta och klara för installation. 44

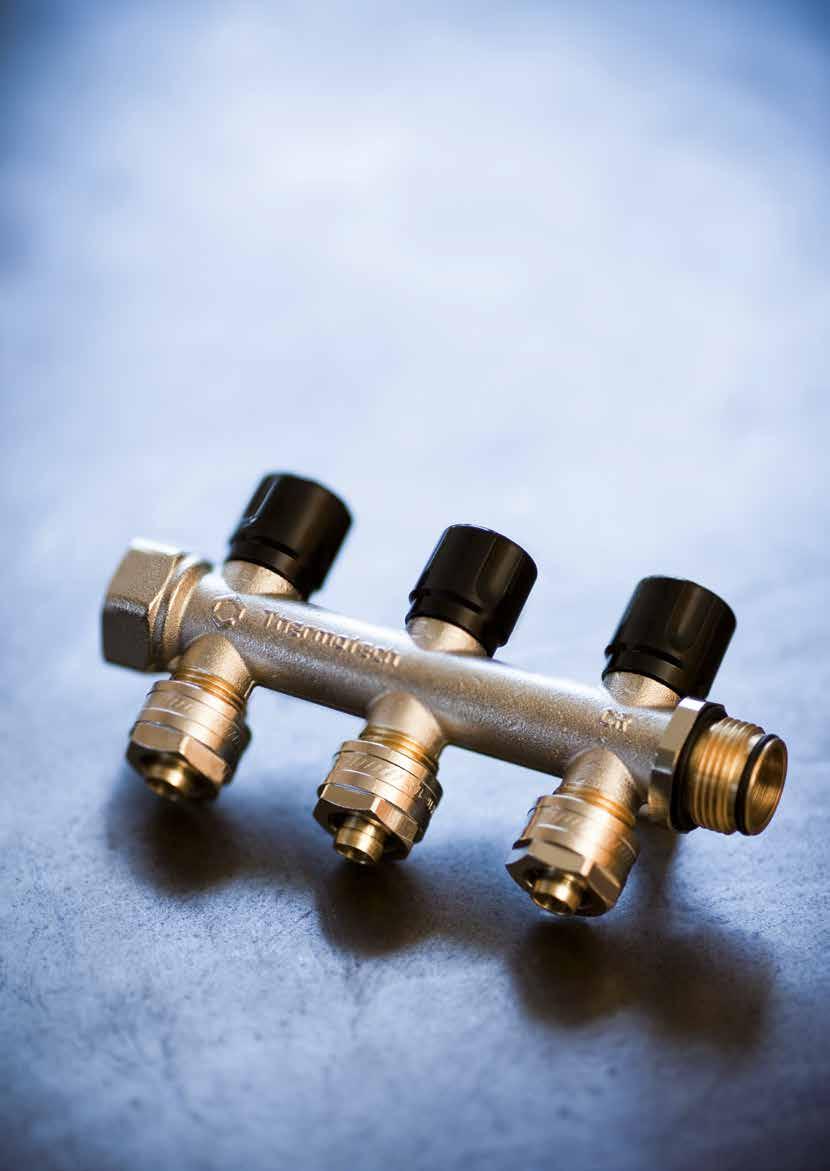

45 MULTISYSTEM RÖRSYSTEM FÖRDELARE FÖRDELARE Rörsystem FÖRDELARE Utan avstängningsventiler Primär anslutning: G20 Sekundär anslutning: G anslutningar, styckevis Anpassad för snabbtätning MS 129,00 kr/st anslutningar, styckevis Anpassad för snabbtätning MS 175,00 kr/st FÖRDELARE Med avstängningsventiler Primär anslutning: G20 Sekundär anslutning: G anslutningar, styckevis Anpassad för snabbtätning MS 206,00 kr/st anslutningar, styckevis Anpassad för snabbtätning MS 273,00 kr/st FÖRDELARE Med anslutningar uppåt och nedåt Primär anslutning: G20 Sekundär anslutning: G anslutningar, styckevis Anpassad för snabbtätning MS 185,00 kr/st anslutningar, styckevis Anpassad för snabbtätning MS 258,00 kr/st MODUL FÖRDELARE Med två anslutningar, en uppåt och en nedåt Kan monteras ihop till en gruppfördelare för t.ex. tappvatten. Primär anslutning: G20 Sekundär anslutning: G20 Plantätning anslutningar, styckevis Anpassad för snabbtätning MS 165,00 kr/st 45

46 FÖRDELARE Rörsystem MULTISYSTEM RÖRSYSTEM FÖRDELARE / / / KULVENTIL Kulventil med en patenterad skarvteknik som ej behöver linas mot fördelaren. Kulventiler med plantätning kompletteras med planpackning dim Rak, blå, levereras styckevis G20 x R i 20 MS 155,00 kr/st Rak, röd, levereras styckevis G20 x R i 20 MS 155,00 kr/st Vinklad, blå, levereras styckevis G20 x R i 20 MS 155,00 kr/st Vinklad, röd, levereras styckevis G20 x R i 20 MS 155,00 kr/st Vinklad, blå, levereras styckevis G20 x G20 plan MS 155,00 kr/st Vinklad, röd, levereras styckevis G20 x G20 plan MS 155,00 kr/st PLANPACKNING För plantätning Packning dim 20, styckevis KP 10,00 kr/st 46

47 MULTISYSTEM RÖRSYSTEM FÖRDELARE FÖRDELARE Rörsystem TILLBEHÖR Tillbehör fördelare Huv, R i 20 Anpassad för MS snabbtätning Propp, R u 20 Anpassad för snabbtätning Propp med avluftare. Används när fördelaren ansluts mot radiator. R u 20 - R i 15 Anpassad för snabbtätning MS MS 22,00 kr/st 27,00 kr/st 59,00 kr/st Komplett paket för att täta en utgång på fördelare, G15 Anpassad för snabbtätning MS 31,00 kr/st Övergång G20 - G20 Plantätning Anpassad för snabbtätning MS 108,00 kr/st KONSOL Konsol i galvaniserad plåt För ett enkelt montage sitter 1 st och 1 st som standard i Thermotech Multiskåp MS 93,00 kr/st Konsol i två delar. Säljs som ett set. MS 98,00 kr/set 47

48 FÖRDELARE Rörsystem MULTISYSTEM RÖRSYSTEM FÖRDELARE ANSLUTNINGSRÖR Rostfria anslutningsrör Med plantätning för att montera passbit mot modulfördelare (art.nr 75312) och kulventiler( art.nr 77826, 77827) kan användas för att koppla ihop två Multifördelare, monterade på konsoler RF rör rak, G20 PT x 18 mm Längd: 30 mm MS 60,00 kr/st RF rör rak, G20 PT x 18 mm Längd: 92 mm MS 65,00 kr/st RF rör rak, G20 PT x 18 mm Längd: 135 mm MS 75,00 kr/st RF rör vinkel, G20 PT x G20 PT MS 140,00 kr/st RF rör U-rör, G20 PT x G20 PT MS 200,00 kr/st KULVENTIL Press 18 mm Kulventil för montage med rostfria anslutningsrör. Anslutning: G20 x Cu18 press Rak, blå, levereras styckevis Anpassad för snabbtätning MS 155,00 kr/st Rak, röd, levereras styckevis Anpassad för snabbtätning MS 155,00 kr/st PASSBIT För provtryckning innan vattenmätare installerats Passbit G mm MS 124,00 kr/st Passbit G mm MS 361,00 kr/st 48

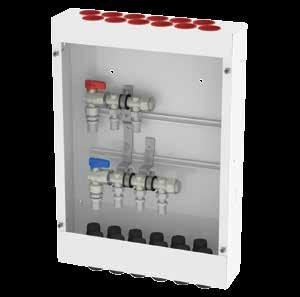

49 MULTISYSTEM RÖRSYSTEM MULTISKÅP MULTISKÅP Rörsystem UTKASTARSKÅP Komplett skåp för utkastare Består av rörfixtur, skåpsidor av galvaniserad plåt, täckskivor av genomskinlig plast och front. För montering av enkel eller dubbel utkastare. Dubbla genomföringar för rör nedifrån, från sidorna och ovanifrån. Genomföringar för utkastare i ryggen med c/c 90 mm. 40 mm hål för utgångar. Kan med fördel användas som kopplingsskåp för skarv i vägg. Färg: RAL Djup: 75 mm Höjd: 310 mm Bredd: 260 mm Skåp för utkastare Hål i väggskiva: 270 x 320 mm MS 1 248,00 kr/st 49

50 MULTISKÅP Rörsystem MULTISYSTEM RÖRSYSTEM MULTISKÅP FÖRDELARSKÅP Fördelarskåp för montage av fördelare Täckskivor av genomskinlig plast. Konsoler medföljer. Rörgenomföringar är monterade vid leverans. Förberett för användning med stativ eller Läckageindikering ansluts via utgång i skåpets botten. Täckbricka för utlopp av skvallerrör genom vägg medföljer. Ram med lucka säljs separat. 40 mm hål för utgångar och matningsrör. Djup: 95 mm Höjd: 550 mm Upp till 5 anslutningar Bredd: 390 mm MS 1 747,00 kr/st Upp till 8 anslutningar Bredd: 540 mm MS 2 059,00 kr/st Upp till 11 anslutningar Bredd: 690 mm MS 2 475,00 kr/st FÖRDELARSKÅP ISO Fördelarskåp med utrymme för isolerade matningsrör. Täckskivor av genomskinlig plast. Konsoler medföljer. Rörgenomföringar är monterade vid leverans. Förberett för användning med stativ eller Läckageindikering ansluts via utgång i skåpets botten. Täckbricka för utlopp av skvallerrör genom vägg medföljer. Ram med lucka säljs separat. 40 mm hål för utgångar. 48,5 mm hål för matningsrör. För att underlätta montering av fördelare i skåpet finns ett sortiment av rostfria anslutningsrör och kulventiler med pressanslutning. Djup: 120 mm Höjd: 550 mm Upp till 5 anslutningar Bredd: 540 mm MS 2 300,00 kr/st Upp till 8 anslutningar Bredd: 690 mm MS 2 716,00 kr/st FÖRDELARSKÅP FLOW Fördelarskåp med särskild plats för installation av vattenmätare. Används för individuell vattenmätning av varm- och kallvatten i lägenheter eller radhus. Täckskivor av genomskinlig plast. Rörgenomföringar är monterade vid leverans. Förberett för användning med stativ eller Läckageindikering ansluts via utgång i skåpets botten. Täckbricka för utlopp av skvallerrör genom vägg medföljer. Ram med lucka säljs separat, artikel nr eller mm hål för utgångar. 48,5 mm hål för matningsrör. För att underlätta montering av fördelare i skåpet finns ett sortiment av rostfria anslutningsrör och kulventiler med pressanslutning. Djup: 95 mm Höjd: 655 mm Upp till 6VV + 7KV Bredd: 540 mm MS 1 795,00 kr/st 50

51 MULTISYSTEM RÖRSYSTEM MULTISKÅP PREFAB MULTISKÅP PREFAB Rörsystem Exempel: Bredd 390 mm Exempel: Bredd: 540 mm FÖRDELARSKÅP PREFAB BASIC Prefabricerat fördelarskåp med läckageindikering Skåpet levereras med monterade fördelarstavar, kulventiler och presskopplingar för anslutningsrör och matningsrör. Anslutningarna för matningsrör är placerade till vänster i skåpet. Dimension på anslutningskopplingar är 16 mm press. Antal anslutningar och matningsdimension enligt produktlistan. Ram med lucka säljs separat, artikel nr (bredd: 390 mm) eller (bredd: 540 mm). Djup: 95 mm Höjd: 550 mm KV+2VV, matningsdim. 20 mm Bredd: 390 mm PF 2 955,00 kr/st KV+3VV, matningsdim. 20 mm Bredd: 390 mm PF 3 175,00 kr/st KV+3VV, matningsdim. 20 mm Bredd: 390 mm PF 3 270,00 kr/st KV+4VV, matningsdim. 20 mm Bredd: 390 mm PF 3 400,00 kr/st KV+4VV, matningsdim. 26 mm Bredd: 390 mm PF 3 475,00 kr/st KV+5VV, matningsdim. 26 mm Bredd: 540 mm PF 4 275,00 kr/st 51

52 MULTISKÅP PREFAB Rörsystem MULTISYSTEM RÖRSYSTEM MULTISKÅP PREFAB Exempel: Utan fördelare Exempel: Med fördelare FÖRDELARSKÅP PREFAB VM Prefabricerat fördelarskåp med vattenmätarkonsol och läckageindikering Skåpet är utrustat med vattenmätarkonsol för installation av kommunal vattenmätare med bygglängd mm, anslutning G25. Kontrollerbar backventil, passbit och kulventiler är förmonterade. Anslutning för inkommande kallvatten är försedd med klämringskoppling för 32 mm PEM. Sekundär anslutning mot backventil R u 20. Skåpet kan beställas med enbart vattenmätarkonsol eller med monterade fördelare för kallt och varmt vatten. Antal anslutningar och placering av inkommande vatten väljs enligt produktlistan. Fördelaren för varmt vatten är försedd med kulventil och 20 mm presskoppling för matningsrör. Fördelaren för kallt vatten är försedd med en matningskoppling 20 mm press för matning till t.ex. värmepump. Dimension på anslutningskopplingar är 16 mm press. Ram med lucka säljs separat, artikel nr Djup: 120 mm Höjd: 550 mm Enbart konsol för vattenmätare, anslutning vänster Bredd: 540 mm PF 4 160,00 kr/st Enbart konsol för vattenmätare, anslutning höger Bredd: 540 mm PF 4 160,00 kr/st KV+5VV, anslutning vänster Bredd: 540 mm PF 5 900,00 kr/st KV+5VV, anslutning höger Bredd: 540 mm PF 5 900,00 kr/st 52

53 MULTISYSTEM RÖRSYSTEM MULTISKÅP TILLBEHÖR FRONT Till fördelarskåp Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. TILLBEHÖR MULTISKÅP Rörsystem Färg: RAL 9010 Låskolv med nyckel finns som tillbehör Passar skåp För reglad gipsvägg. MS 550 x 390 mm Hål i väggskiva för ram: 410 x 550 mm Passar skåp 550 x 540 mm Passar skåp 550 x 690 mm För reglad gipsvägg. Hål i väggskiva för ram: 560 x 550 mm För reglad gipsvägg. Hål i väggskiva för ram: 710 x 550 mm MS MS 515,00 kr/st 619,00 kr/st 723,00 kr/st FRONT FLOW Till fördelarskåp Flow Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. Färg: RAL 9010 Låskolv med nyckel finns som tillbehör Passar (540 mm) För reglad gipsvägg. MS Hål i väggskiva för ram: 575 x 655mm Passar (540 mm) För gjuten vägg. Hål i väggskiva för ram: 575 x 655mm MS 619,00 kr/st 619,00 kr/st FRONT DUBBEL För att täcka 2 st fördelarskåp bredvid varandra. Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. Färg: RAL 9010 Låskolv med nyckel finns som tillbehör Passar till 2 st (390 mm) För reglad gipsvägg. Hål i väggskiva för ram: 800 x 550 mm MS 931,00 kr/st 53

54 TILLBEHÖR MULTISKÅP Rörsystem MULTISYSTEM RÖRSYSTEM MULTISKÅP TILLBEHÖR RAM MED LUCKA TAK Till fördelarskåp i tak Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. Färg: RAL Passar (390 mm) För montering i tak. MS Hål i väggskiva för ram: 410 x 550 mm Passar (540 mm) För montering i tak. Hål i väggskiva för ram: 560 x 550 mm MS 779,00 kr/st 827,00 kr/st HÖLJE FÖR UTANPÅLIGGANDE MONTAGE AV FÖRDELARSKÅP Hölje med justerbar höjd Djup:120 mm Höjd: 750 mm mm Botten av skåpet monteras mm från golv. Färg: RAL Passar (390 mm) MS kr/st Passar (540 mm) MS kr/st Passar (690 mm) MS kr/st LÅS MED NYCKEL TILL FÖRDELARSKÅP Används för att begränsa åtkomst till fördelarskåp MultiSystem. Levereras med två nycklar Passar alla luckor till Multi fördelarskåp MS 124,00 kr/st 54

55 MULTISYSTEM RÖRSYSTEM MULTISKÅP TILLBEHÖR TILLBEHÖR MULTISKÅP Rörsystem RÖRGENOMFÖRING 40 MM Monteras i hål med diameter 40 mm Används i fördelarskåp för tät anslutning av skyddsrör För skyddsrör: 25, 28, 34 mm Ingår i Multi fördelarskåp. MS 26,00 kr/st För skyddsrör: 34, 42 mm MS 26,00 kr/st RÖRGENOMFÖRING 48,5 MM Monteras i hål med diameter 48,5 mm Används i fördelarskåp för tät anslutning av skyddsrör För skyddsrör: 34, 42, 54 mm MS 46,00 kr/st SKARVMUFF Används när 25 mm skyddsrör för läckageindikering ska anslutas till Multi fördelarskåp Dim 25 mm MS 21,00 kr/st 55

56 TILLBEHHÖR MULTISKÅP Rörsystem MULTISYSTEM RÖRSYSTEM MULTISKÅP TILLBEHÖR TÄCKBRICKA Täckbricka för utlopp av skvallerrör genom vägg. Vit täckbricka medföljer inbyggnadsskåp Täckbricka (vit) Används för att täcka utgång av läckageindikering. Medföljer inbyggnadsskåp. MS Täckbricka (krom) Används för att täcka utgång av läckageindikering. MS 34,00 kr/st 69,00 kr/st FYRKANTSKRUV MED MUTTER Används för att montera samman två fördelarskåp när dubbel front används. Består av två skruvar med muttrar MS 20,00 kr/st TILLBEHÖR MULTI FÖRDELARSKÅP Stativ Stativet används för att ge en stabil infästning av skåpet. Stativen levereras som tillbehör i par. De skruvas fast med medföljande skruvar till skåpets sidor. Stativet kan justeras i höjdled och möjliggör monteringshöjd 300, 350, 400 och 450 mm ovan underlag. Hål i fötterna medger skruvning mot cellplast eller annat underlag MS 221,00 kr/st TILLBEHÖR MULTI FÖRDELARSKÅP Stativ med pålar Används för infästning av skåp vid gjutning på cellplast. Pålarna trycks ned i isoleringen och medföljande skyddsrör hindrar att pålarna gjuts fast. Stativets fästskruvar monteras mot hål i skåpryggen. Justerbart i sidled och höjdled. Höjd: 1500 mm MS 979,00 kr/st 56

57 MULTISYSTEM RÖRSYSTEM VÄGGDOSA VÄGGDOSA Rörsystem VÄGGDOSA G15 Inklusive 25 mm lång väggenomföring. Levereras styckevis. Montagedistans säljs separat ( cc 100/150 mm eller cc 160 mm ). OBS! Rörkoppling säljs separat. Klämringskoppling dim 15 mm (artikel nr ) och dim 16 mm (artikel nr ) Presskoppling dim 16 (artikel nr ) endast avsett för AluComposite rör G15 Exklusive rörkoppling MS 304,00kr/st MONTAGEDISTANS cc 100/150mm och cc 160 mm Levereras styckevis cc 100/150 mm MS 36,00kr/st cc 160 mm MS 36,00kr/st 77722/ / TILLBEHÖR VÄGGDOSA RSK-nr Artikel nr. Artikelbeskrivning Övrig info Pris Väggenomföring 50 mm lång väggenomföring 77,00 kr/st Väggenomföring 80 mm lång väggenomföring 77,00 kr/st Ingjutingslock Används vid ingjutning 15,00 kr/st Dosnyckel För väggenomföring och provtryckningspropp 40,00 kr/st Provtryckningspropp G15, säljs styckevis 26,00 kr/st Dosfräs För fräsning av väggenomföring 922,00 kr/st Montageplåt cc 150 mm 165,00 kr/st Montageplåt cc 160 mm 165,00 kr/st 57

58 VÄGGBOCKFIXTUR Rörsystem MULTISYSTEM RÖRSYSTEM VÄGGBOCKFIXTUR PAKETARTIKLAR VÄGGBOCKFIXTUR Färdiga paketlösningar för Multi väggbockfixtur som monteras bakifrån i väggskiva Ska väggbockfixturen monteras i ett regelverk behövs väggskena (artikel nr , 77762, eller 77764) st väggbockfixtur, MS 50,00 kr/paket 1 st centreringshylsa st väggbockfixturer, 2 st centreringshylsor, 1 st fixeringsplåt c/c 40 5 hål, skruvar st väggbockfixturer, 5 st centreringshylsor, 2 st fixeringsplåtar c/c 40 5 hål, skruvar MS MS 134,00 kr/paket 309,00 kr/paket VÄGGBOCKFIXTUR För bockning och låsning av rör-i-rör i väggar med regelverk från 70 mm Installeras i väggskena eller fixeringsplåt. Fixturen är framtagen för installation i väggar med skivmaterial i två skikt (t. ex. Säker Vatten våtrumsvägg) men kan även kapas för att fungera i väggar med enkelgips. Behöver kompletteras med centreringshylsa och beställs då med fördel via paketartikel Väggbockfixtur MS 40,00 kr/st CENTRERINGSHYLSA 16/25 Hylsa för centrering av rör i väggbockfixtur /25 MS 10,00 kr/st 58

59 MULTISYSTEM RÖRSYSTEM RADIATORSYSTEM RADIATORSYSTEM Rörsystem KOPPLINGSDOSA FÖR RADIATORUPPGÅNG Avsett för 16 mm rör Används för övergång från 16 mm Multirör till annat rörmaterial för anslutning till radiatorer. Med hjälp av en montageplåt kan två kopplingsdosor sammankopplas med c/c-mått 40 eller 50 mm. Anslutning: G15 inv Kopplingsdosa Monteras i golv eller vägg. MS Ej avsett för tappvatten. 124,00 kr/st MONTAGEPLÅT FÖR RADIATORUPPGÅNG Dubbel Kopplar samman kopplingsdosor (artikel nr ) cc 40 mm eller cc 50 mm cc 40 mm MS 31,00 kr/st cc 50 mm MS 31,00 kr/st RÖRBÖJSTÖD RADIATOR Rör-i-rör 25 mm För golvgenomföring till radiatorer. Passar för skyddsrör med dimension 25 mm. Med hjälp av medföljande distanser kan två rörböjstöd sammankopplas med c/c-mått 40 eller 50 mm Rörböjstöd Höjd 122 mm MS 21,00 kr/st 59

60 RADIATORSYSTEM Rörsystem MULTISYSTEM RÖRSYSTEM RADIATORSYSTEM TÄCKHYLSA Vit Enkelt eller delbart för täckning av rör mellan radiator och golv. För rör upp till 18 mm Slitsad täckhylsa Längd 200 mm, styckevis MS 14,00 kr/st Delbar täckhylsa Längd 230 mm, styckevis MS 42,00 kr/st 60

61 MULTISYSTEM RÖRSYSTEM VÄGGSKENA VÄGGSKENA Rörsystem c/c 40 mm, 5 hål c/c 75 mm, 3 hål FIXERINGSPLÅT Skruvas fast bakifrån i väggskiva för att fixera väggbockfixturen. Antal anslutningar och c/c-mått kan anpassas eftersom fixeringsplåten är delbar. Fixeringsplåten kompletteras med skruvar (artikel nr ) c/c 40 mm, 5 hål 216 x 56 mm MS 25,00 kr/st c/c 75 mm, 3 hål 206 x 56 mm MS 25,00 kr/st c/c 40, 80, 160 mm c/c 80, 160 mm c/c 40 mm c/c 75, 150 mm VÄGGSKENA Väggskenan skruvas fast framifrån i regelverket för att fixera väggbockfixturen med korrekt c/c-mått c/c 40, 80, 160 mm 700 x 192 mm MS 124,00 kr/st c/c 80, 160 mm 700 x 92 mm MS 67,00 kr/st c/c 40 mm 132 x 110 mm MS 21,00 kr/st c/c 75, 150 mm 700 x 92 mm MS 67,00 kr/st SKRUV 3,5 x 12 T15 Används för skruvning av fixeringsplåt, väggskenor och fixeringsbläck ,5 x 12 T15 Ca 50 st/förp MS 41,00 kr/förp 61

62 MONTERINGSDETALJER Thermotech THERMOTECH MONTERINGSDETALJER FIXERINGSBLECK FÖR SKYDDSRÖR Fixeringsavstånd: mm Dim 25 mm MS 7,00 kr/st FIXERINGSBLECK FÖR SKYDDSRÖR Fixeringsavstånd: mm Dim mm MS 15,00 kr/st KLAMMER FÖR SKYDDSRÖR 25 MM Klammer i plast för infästning av rör 25 mm Flexibel klammer med många användningsområden. Lämplig vid fixering av rör i väggar och träbjälklag. Fixeringsavstånd: mm Dim 25 mm 10st/påse MS 62,00kr/frp KLAMMER FÖR RÖR-I-RÖR Plastklammer för infästning av rör För klamring av skyddsrör. Fixeringsavstånd: mm Dim 25 mm 50 st/frp MS 402,00 kr/frp Dim 34 mm 25 st/frp MS 242,00 kr/frp 62

63 ThermoSystem System för vattenburen golvvärme ÖVERSIKT 63

64 ÖVERSIKT THERMOSYSTEM VATTENBUREN GOLVVÄRME Installation av golvvärme är en systemlösning Vid varje projektering tar vi hänsyn till projektets förutsättningar för att avgöra vilket förläggningssystem och vilka produkter som passar bäst. På så sätt får man en kvalitetssäker golvvärmeinstallation med maximal komfort och driftsekonomi. För att få ett golvvärmesystem med bästa möjliga funktion skräddarsyr vi ritningar, beräkningar och leveranser. Skräddarsydda leveranser av golvvärme Thermotechs ThermoSystem, kan levereras packat och uppmärkt i färdiga mängder för varje objekt, t.ex. för varje lägenhet i ett flerbostadshus. Vi levererar utan mellanhänder direkt dit du vill ha det, när du vill ha det. I VÅRT SYSTEM FÖR GOLVVÄRME FINNS: PE-RT-rör i dimension mm. Ett brett sortiment av press- och klämringskopplingar. Fördelare och gruppfördelare i rostfritt stål. En rad olika förläggningssystem för att möta projektens förutsättningar. Shuntar anpassade för små och stora ytor. Värmeväxlare. Elpannor 2, 6 och 9 kw samt elpatron 350W för shuntar. Regleringsutrustning för hela värmesystem. Ventiler för injustering av värmesystem. Ett vattentätt fördelarskåp som levereras komplett utrustat och färdigmonterat. Finns i tre olika storlekar för upp till 12 anslutningar. Möjlighet att få golvvärmesystem färdigmonterad i skåp. 64

65 ÖVERSIKT THERMOSYSTEM FÖRLÄGGNINGSSYSTEM I sortimentet finns förläggningssystem för alla hustyper, storlekar, underlag och värmekällor. Vid varje projektering tar vi hänsyn till bostadens förutsättningar för att avgöra vilket förläggningssystem och vilka produkter som passar bäst. INGJUTNING Golvvärmerör gjuts in i betong eller avjämningsmassa i s.k. platta på mark eller tvåskiktsgjutning. Rör för ingjutning finns i dimensionerna 8, 12, 17 eller 20 mm beroende på yta och tillgänglig bygghöjd. FLYTANDE GOLV Tjocklekar 8, 12 och 18 mm. Golvskiva i cellplast med mycket hög tryckhållfasthet (300 kpa). Flytande golv 8 är lämpligt för mindre ytor upp till ca 12 m 2 där låg bygghöjd önskas. Flytande golv 12 och 18 ger också en låg bygghöjd men klarar större ytor. Lämpliga vid både renovering och nyproduktion. FLYTANDE GOLV Tjocklek 30, 50 eller 70 mm. Lämplig tjocklek beror på isoleringsbehov och tillgänglig bygghöjd. Golvskiva i cellplast med hög tryckhållfasthet (200 kpa). Används där den befintliga isoleringen är otillräcklig eller extra isolering behövs. Lämpliga vid både renovering och nyproduktion. TRÄSYSTEM 22 mm bärande golvspånskivor med spår för golvvärmerör och värmespridande aluminiumplåtar. Installeras direkt på bjälklaget och ersätter det normala undergolvet. Lämpligt både vid renovering och nyproduktion. GLESREGLING Panel reglas upp på bjälklag med mellanrum för golvvärmerör och värmespridande aluminiumplåt. Golvvärmeplåtens omegaform för röret gör att kontakten mellan röret och plåten blir mycket god och att värmen effektivt överförs via plåten till övergolvet. 65

66 SNABBPRISLISTA Golvvärme THERMOSYSTEM GOLVVÄRME SNABBPRISLISTA ThermoSystem Snabbprislista till slutkund Konsumentprislista med ca priser inklusive moms. Gäller fr o m 1 nov INGJUTNING Artikel nr. Pris Ingjutningssystem 17 med buntband c/c 300 Golvvärmerör 17 mm och buntband för ingjutning Ingjutningssystem 17 med buntband c/c 200 Golvvärmerör 17 mm och buntband för ingjutning Ingjutningssystem 17 med rörhållarskena c/c 300 Golvvärmerör 17 mm och rörhållarskenor för ingjutning Ingjutningssystem 17 med rörhållarskena c/c 200 Golvvärmerör 17 mm och rörhållarskenor för ingjutning Ingjutningssystem 12 med rörhållarskena c/c 150 Golvvärmerör 12 mm och rörhållarskenor för ingjutning ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m 2 TRÄSYSTEM Artikel nr. Pris Träsystem c/c 300 Spånskivor, vändskivor, golvvärmeplåtar och golvvärmerör 17 mm Träsystem c/c 150 Spånskivor, vändskivor, golvvärmeplåtar och golvvärmerör 17 mm ,00 kr/m ,00 kr/m 2 GLESREGLING Artikel nr. Pris Glesregling c/c 300 Golvvärmeplåtar och golvvärmerör 17 mm för läggning på glespanel Glesregling c/c 200 Golvvärmeplåtar och golvvärmerör 17 mm för läggning på glespanel Glesregling c/c 150 Golvvärmeplåtar och golvvärmerör 17 mm för läggning på glespanel ,00 kr/m ,00 kr/m ,00 kr/m 2 FLYTANDE GOLV Artikel nr. Pris Flytande golv 12 c/c 200 Spårade cellplastskivor, vändskivor och golvvärmerör 12 mm Flytande golv 18 c/c 300 Spårade cellplastskivor, vändskivor, utfyllnadsskivor och golvvärmerör 17 mm Flytande golv 18 c/c 150 Spårade cellplastskivor, vändskivor, utfyllnadsskivor och golvvärmerör 17 mm Flytande golv 30 mm, c/c 300 Spårade 30 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 30 mm, c/c 150 Spårade 30 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 50 mm, c/c 300 Spårade 50 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 50 mm, c/c 150 Spårade 50 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 70 mm, c/c 300 Spårade 70 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 70 mm, c/c 150 Spårade 70 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m 2 66

67 ThermoSystem Snabbprislista till slutkund Konsumentprislista med ca priser inklusive moms. Gäller fr o m 1 nov THERMOSYSTEM GOLVVÄRME SNABBPRISLISTA SNABBPRISLISTA Golvvärme GOLVVÄRMEFÖRDELARE Pris Komplett standardfördelare inklusive trådburen rumsreglering och 2 st rörböjstöd per slinga 2 slingor (2 temperaturzoner) 4 540,00 kr/st 3 slingor (3 temperaturzoner) 6 620,00 kr/st 4 slingor (4 temperaturzoner) 7 990,00 kr/st 5 slingor (4 temperaturzoner) 8 930,00 kr/st 6 slingor (5 temperaturzoner) ,00 kr/st 7 slingor (6 temperaturzoner) ,00 kr/st 8 slingor (7 temperaturzoner) ,00 kr/st 9 slingor (8 temperaturzoner) ,00 kr/st 10 slingor (8 temperaturzoner) ,00 kr/st 11 slingor (8 temperaturzoner) ,00 kr/st 12 slingor (8 temperaturzoner) ,00 kr/st SHUNT TMIX S Komplett shunt inklusive rumsreglering och 2 st rörböjstöd per slinga 1 slinga 5 573,00 kr/st 2 slingor 6 831,00 kr/st 3 slingor 7 099,00 kr/st Pris FÖRDELARSKÅP Komplett skåp består av skåpstomme, rörfixtur och lucka För golvvärmefördelare 2-5 slingor För golvvärmefördelare 6-9 slingor eller Integral 2-6 slingor För golvvärmefördelare slingor eller Integral 7-10 slingor Pris 3 180,00 kr/st 3 690,00 kr/st 4 180,00 kr/st MATERIALÅTGÅNG RÖR Vid c/c 150 6,5-7,0 m/m 2 Vid c/c 200 5,0-5,5 m/m 2 Vid c/c 250 4,0-4,5 m/m 2 Vid c/c 300 3,5-4,0 m/m 2 Objektsanpassade längder kan beställas vid order över m. Prisjusteringar kan ske utan föregående information. Vi hänvisar till för senaste version. 67

68 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD INGJUTNING PRODUKTEGENSKAPER Thermotech förläggningssystem för betongbjälklag innebär att golvvärmerör gjuts in i betong. Systemet levereras komplett för förläggning på befintligt golv eller vid nyproduktion förutsatt att det finns tillräcklig underliggande isolering. C/C-måttet och rördimensionen anpassas till effektbehovet. För att fixera rören erbjuder vi följande fästmetoder: Rörhållarskena Rörhållare Buntband Spikklammer Följ gällande monteringsanvisningar och branschregler. MONTERINGSANVISINGAR Ingjutning med trägolvbeläggning Ingjutning med keramisk golvbeläggning i torra utrymmen Ingjutning med keramisk golvbeläggning i våtutrymmen Ingjutning och plastmatta i torra utrymmen Ingjutning och plastmatta i våtutrymmen FAKTA RÖRHÅLLARSKENA FÖR 12 MM RÖR Artikel nr.: , längd 2 m RÖRHÅLLARSKENA FÖR MM RÖR MED HULLINGAR Artikel nr.: 20170, längd 0,7 m Artikel nr.: , längd 3,5 m (5 x 0,7 m) RÖRHÅLLARSKENA FÖR MM RÖR UTAN HULLINGAR Artikel nr.: 20171, längd 0,7 m Artikel nr.: , längd 3,5 m (5 x 0,7 m) RÖRHÅLLARSKENA FÖR 25 MM RÖR Artikel nr.: , längd 4 m RÖRHÅLLARE Artikel nr.: för mm rör, spiktyp Artikel nr.: för 20 mm rör, spiktyp Artikel nr.: för 25 mm rör, spiktyp Artikel nr.: för mm rör, skruvtyp BUNTBAND Artikel nr.: 20160, 98 x 2,5 mm, 100 st/förp. Artikel nr.: 20161, 200 x 4,8 mm, 100 st/förp. SPIKKLAMMER Artikel nr.: , 8 mm, 100 st/förp. Artikel nr.: , 12 mm, 100 st/förp. Artikel nr.: , 17 mm, 100 st/förp. RELATERADE PRODUKTER Golvvärmerör Matarledning Fördelare Shunt Reglering Skåp Kopplingar 68

69 THERMOSYSTEM GOLVVÄRME INGJUTNING INGJUTNING Golvvärme RÖRHÅLLARSKENA Plastskena för infästning av golvvärmerör För rördimensioner med Dy mm. Rörhållare c/c 100 mm. Vid underlag av cellplast trampas skenan med hulling fast. Vid fasta underlag, såsom betong eller trä, skjuts skenan utan hulling fast med betongspik eller plugg och skruv. Rörhållarskenan kan levereras monterad 5 och 5 med en total längd av 3,5 meter, alternativt som lös skena med en längd av 0,7 meter. Åtgång: 0,8-1 meter rörhållarskena/m 2 golvyta (platta på mark) Enkel skena 0,7 m med hullingar GV 17,00 kr/st Sammansatt skena 3,5 m med hullingar GV 83,00 kr/st Enkel skena 0,7 m utan hullingar GV 16,00 kr/st Sammansatt skena 3,5 m utan hullingar GV 78,00 kr/st RÖRHÅLLARSKENA UTAN HULLINGAR Plastskena för infästning av golvvärmerör Rörhållare c/c 50 mm. Vid underlag av cellplast fästs skenan med fästmärlor. Vid fasta underlag, såsom betong eller trä, skjuts skenan utan hulling fast med betongspik eller plugg och skruv För 12 mm rör, längd: 2 m Materialåtgång: 1,2 m/m 2 vid c/c m/bunt GV 27,00 kr/m För 25 mm rör, längd: 4 m Materialåtgång: 0,3-0,4 m/m 2 vid c/c m/bunt GV 49,00 kr/m FÄSTMÄRLA Märla av plast för infästning av rörhållarskenor Avsett för underlag av cellplast. Används rörhållarskena med integrerade hullingar behövs normalt inga separata fästmärlor. Materialåtgång: 2-3 st/m skena Benlängd 65 mm 100/frp GV 208,00 kr/frp Benlängd 45 mm 100/frp GV 208,00 kr/frp 69

70 INGJUTNING Golvvärme THERMOSYSTEM GOLVVÄRME INGJUTNING RÖRHÅLLARE MED HULLINGAR Rörhållare i plast för infästning av golvvärmerör mot cellplast Avsedd för cellplast som är minst 100 mm tjock. Längd: Materialåtgång: 100 mm 5 st/m 2 om bara rörhållare används 1 st/m 2 som komplement till rörhållarskenor För mm rör 100/krt GV 239,00 kr/frp För 20 mm rör 100/krt GV 239,00 kr/frp För mm rör 100/krt GV 312,00 kr/frp RÖRHÅLLARE FÖR BUNTBAND Rörhållare i plast för infästning av golvvärmerör mot cellplast Används med buntband för infästning av rör. Buntband medföljer ej. Avsedd för cellplast som är minst 100 mm tjock. Längd: Materialåtgång: 100 mm 5 st/m 2 om bara rörhållare används 1 st/m 2 som komplement till rörhållarskenor För buntband 4,8 x 200 mm 10/frp GV 31,00 kr/frp BUNTBAND Buntband för fästning av golvvärmerör Används för att fästa rör mot armeringsnät eller tillsammans med rörhållare för buntband. Materialåtgång: 5 st/m 2 om bara buntband används 1 st/m 2 som komplement till rörhållarskenor ,5 x 98 mm 100/påse GV 16,00 kr/frp ,8 x 200 mm 100/påse GV 52,00 kr/frp RÖRHÅLLARE MED SKRUV Rörhållare i plast för infästning av golvvärmerör mot cellplast Avsedd för cellplast som är minst 25 mm tjock. Materialåtgång: 5 st/m 2 om bara rörhållare används För mm rör 100/frp GV 239,00 kr/frp 70

71 THERMOSYSTEM GOLVVÄRME INGJUTNING INGJUTNING Golvvärme T-KLAMMER Klammer i plast för fästning av rör mm mot cellplast För att fästa matarrör mot isolering. Lämplig vid förläggning av rör i platta på mark. Materialåtgång: 2 st/m Dim mm 25st/påse GV 62,00 kr/st SPIKKLAMMER 8 eller 12 mm Spikklammer för infästning av golvvärmerör mot träunderlag mm 100/påse GV 52,00 kr/frp mm 100/påse GV 77,00 kr/frp mm 100/påse GV 103,00 kr/frp KNOPPSKIVA I plast för infästning av golvvärmerör. För rördimensionen mm. Fästpunkter c/c 50 mm. Knoppskivorna förläggs flytande. Använd kantband och dubbelhäftande tejp. Mått: 1400 x 800 mm (1,12m 2 ) För rördim mm, ingen isolering GV 125 kr/st För rördim mm, 30 mm isolering GV 205 kr/st KANTBAND Används som rörelsefog vid gjutning mot väggar och andra fasta föremål. Vidhäftad plastremsa förhindrar att avjämningsmassa flyter in under isoleringen. 8 x 120 mm, 50m lång GV 397,00 kr/st DUBBELHÄFTANDE TEJP Används för fixering av cellplastskivor vid förläggning av flytande golv. Materialåtgång: 1-3 löpmeter/m Bredd: 25 mm. Längd: 50 m GV 250 kr/st 71

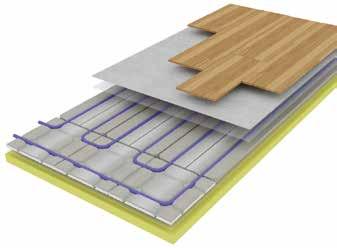

72 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD FLYTANDE GOLV Exempel: Förläggning FG 12/18 Exempel: Förläggning FG 8 PRODUKTEGENSKAPER Thermotech system för flytande golv 8, 12 och 18 är förläggningssätt lämpliga på ytor där man önskar låg bygghöjd. Golvskivor av cellplast, EPS-skivor, med limmade aluminiumplåtar läggs ut på befintligt underlag och ger en bygghöjd av endast 9, 14 respektive 18 mm. Levereras komplett för flytande förläggning på bärande underlag som uppfyller kraven för undergolv. För installation på grunder av typ platta på mark tag hänsyn till effektförluster och risker med konstruktionen. Vid behov av extra isolering finns Thermotech flytande golv med isolertjocklekarna 30, 50 och 70 mm. Som värmeöverföring från golvvärmeröret till övergolvet används 0,45 mm aluminiumplåt. För att förenkla förlägging av skivorna erbjuder vi följande fästmetoder: Dubbelhäftande tejp Klammer Följ gällande monteringsanvisningar och branschregler. MONTERINGSANVISINGAR Flytande golv 8, 12, 18 med trägolvbeläggning Flytande golv 8, 12, 18 med keramisk golvbeläggning i torra utrymmen Flytande golv 8, 12, 18 och avjämningsmassa med keramisk golvbeläggning i våtutrymmen Flytande golv 8, 12, 18 och plastmatta i torra utrymmen Flytande golv 8, 12, 18 och plastmatta i våtutrymmen FAKTA TRYCKHÅLLFASTHET 300 kpa FLYTANDE GOLV 8 C/C 150 Artikel Mått (mm) Artikel nr. Spårskiva 9 x 300 x Vändskiva 9 x 300 x FLYTANDE GOLV 12 C/C 200 Artikel Mått (mm) Artikel nr. Spårskiva 14 x 400 x Vändskiva 14 x 200 x FLYTANDE GOLV 18 C/C 300 Artikel Mått (mm) Artikel nr. Spårskiva 18 x 600 x Vändskiva 18 x 300 x FLYTANDE GOLV 18 C/C 160 Spårskiva 18 x 320 x Vändskiva 18 x 300 x RELATERADE PRODUKTER Dubbelhäftande tejp Tillbehör Klammer för 17 mm rör Tillbehör Golvvärmerör Matarledning Fördelare Shunt Reglering Skåp Kopplingar Fästdetaljer 72

73 THERMOSYSTEM GOLVVÄRME FLYTANDE GOLV FLYTANDE GOLV 8 Spårskiva c/c 150 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 150 mm. För 8 mm rör. FLYTANDE GOLV Golvvärme Mått: 9 x 300 x 1150 mm Spårskiva c/c 150 mm GV 93,00 kr/st FLYTANDE GOLV 8 Vändskiva c/c 150 Vändskiva i aluminiumplåt sammanfogad med cellplast. Vändskivan kan enkelt delas i två delar. För 8 mm rör. Mått: 9 x 300 x 300 mm Vändskiva c/c 150 mm GV 137,00 kr/st FLYTANDE GOLV 8 Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme. Mått: 8,5 x 140 x 1175 mm RSK-nr Artikel nr. Artikelbeskrivning Övrig info Pris Utfyllnadsskiva GV 9,00 kr/st 73

74 FLYTANDE GOLV Golvvärme THERMOSYSTEM GOLVVÄRME FLYTANDE GOLV FLYTANDE GOLV 12 Spårskiva c/c 200 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 200 mm. För 12 mm rör. Mått: 14 x 400 x 1150 mm Spårskiva c/c 200 mm 58/frp GV 184,00 kr/st FLYTANDE GOLV 12 Vändskiva c/c 200 Formskuren EPS-cellplast med två stycken vändningar, c/c 200 mm. För 12 mm rör. Mått: 13 x 200 x 800 mm Vändskiva c/c 200 mm 54/frp GV 19,00 kr/st FLYTANDE GOLV 12 Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme. Mått: 13 x 185 x 1155 mm Utfyllnadsskiva GV 15,00 kr/st 74

75 FLYTANDE GOLV 18 Spårskiva c/c 300 THERMOSYSTEM GOLVVÄRME FLYTANDE GOLV MM FLYTANDE GOLV Golvvärme Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 300 mm. För 17 mm rör. Mått: 18 x 600 x 1150 mm Spårskiva c/c 300 mm GV 233,00 kr/st FLYTANDE GOLV 18 Vändskiva c/c 300 Formskuren EPS-cellplast med två stycken vändningar, c/c 300 mm. För 17 mm rör. Mått: 18 x 300 x 1200 mm Vändskiva c/c 300 mm GV 45,00 kr/st FLYTANDE GOLV 18 Spårskiva c/c 160 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 160 mm. För 17 mm rör. Mått: 18 x 320 x 1150 mm RSK-nr Artikel nr. Artikelbeskrivning Övrig info Pris Spårskiva c/c 160 mm GV 163,00 kr/st 75

76 FLYTANDE GOLV Golvvärme THERMOSYSTEM GOLVVÄRME FLYTANDE GOLV FLYTANDE GOLV 18 Vändskiva c/c 160 Formskuren EPS-cellplast med två stycken vändningar, c/c 160 mm. För 17 mm rör. Mått: 18 x 300 x 640 mm RSK-nr Artikel nr. Artikelbeskrivning Övrig info Pris Vändskiva c/c 160 mm GV 48,00 kr/st FLYTANDE GOLV 18 Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme. Mått: 18 x 278 x 1150 mm Artikel nr. Artikelbeskrivning Övrig info PG Pris Utfyllnadsskiva GV 28,00 kr/st 76

77 DUBBELHÄFTANDE TEJP THERMOSYSTEM GOLVVÄRME TILLBEHÖR FLYTANDEGOLV FLYTANDE GOLV Golvvärme Används för fixering av cellplastskivor vid förläggning av flytande golv. Materialåtgång: 1-3 löpmeter/m Bredd: 25 mm. Längd: 50 m GV 250 kr/st KLAMMER Används för fixering av golvvärmerör vid förläggning av flytande golv Klammer för 17 mm rör 100 st/frp GV 258,00 kr/frp 77

78 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD FLYTANDE GOLV FAKTA PRODUKTEGENSKAPER Thermotech system för flytande golv 30, 50 och 70 mm är förläggningssätt där spårade golvskivor av cellplast och aluminiumplåtar läggs på befintligt underlag och ger en bygghöjd av 30, 50 eller 70 mm. Levereras komplett för flytande förläggning på bärande underlag som uppfyller kraven för undergolv. Som värmeöverföring från golvvärmeröret till övergolvet används 0,45 mm aluminiumplåt. Flytande golv 30, 50 och 70 är lämpliga lösningar vid både nyproduktion och renovering. Isolerbehovet styr tjockleken på cellplasten. För installation på grunder typ platta på mark tag hänsyn till effektförluster och risker med konstruktionen. För att underlätta förläggning av skivorna erbjuder vi följande fästmetoder: Dubbelhäftande tejp Följ gällande monteringsanvisningar och branschregler. MONTERINGSANVISINGAR Flytande golv 30, 50, 70 med trägolvbeläggning Flytande golv 30, 50, 70 med keramisk golvbeläggning i torra utrymmen Flytande golv 30, 50, 70 och plastmatta i torra utrymmen TRYCKHÅLLFASTHET 200 kpa FLYTANDE GOLV 30 C/C 300 Artikel Mått (mm) Artikel nr. Spårskiva 30 x 600 x Vändskiva 30 x 600 x C/C 150 Spårskiva 30 x 600 x Vändskiva 30 x 600 x FLYTANDE GOLV 50 C/C 300 Artikel Mått (mm) Artikel nr. Spårskiva 50 x 600 x Vändskiva 50 x 600 x C/C 150 Spårskiva 50 x 600 x Vändskiva 50 x 600 x FLYTANDE GOLV 70 C/C 300 Artikel Mått (mm) Artikel nr. Spårskiva 70 x 600 x Vändskiva 70 x 600 x C/C 150 Spårskiva 70 x 600 x Vändskiva 70 x 600 x GEMENSAMT Artikel Mått (mm) Artikel nr. Aluminiumplåt 0,45 x 270 x Aluminiumplåt 0,45 x 145 x RELATERADE PRODUKTER Dubbelhäftande tejp Tillbehör Golvvärmerör Matarledning Fördelare Shunt Reglering Skåp Kopplingar Fästdetaljer 78

79 FLYTANDE GOLV Spårskiva c/c 300 THERMOSYSTEM GOLVVÄRME FLYTANDE GOLV Spårad EPS-cellplast med två stycken parallella rörgravar för c/c 300 mm. Använd plåt för 17 mm rör och c/c 300 mm (artikel nr ). FLYTANDE GOLV Golvvärme Spårskiva c/c 300, 30 mm Mått: 30 x 600 x 1200 mm GV 106,00 kr/st Spårskiva c/c 300, 50 mm Mått: 50 x 600 x 1200 mm GV 124,00 kr/st Spårskiva c/c 300, 70 mm Mått: 70 x 600 x 1200 mm GV 161,00 kr/st FLYTANDE GOLV Vändskiva c/c 300 Spårad EPS-cellplast med två stycken vändningar anpassade för c/c 300 mm och spår för matningsledningar Vändskiva c/c 300, 30 mm Mått: 30 x 600 x 600 mm GV 83,00 kr/st Vändskiva c/c 300, 50 mm Mått: 50 x 600 x 600 mm GV 107,00 kr/st Vändskiva c/c 300, 70 mm Mått: 70 x 600 x 600 mm GV 124,00 kr/st 79

80 FLYTANDE GOLV Golvvärme THERMOSYSTEM GOLVVÄRME FLYTANDE GOLV FLYTANDE GOLV Spårskiva c/c 150 Spårad EPS-cellplast med fyra stycken parallella rörgravar för c/c 150 mm. Använd plåt för 17 mm rör och c/c 150 mm (artikel nr ) Spårskiva c/c 150, 30 mm Mått: 30 x 600 x 1200 mm GV 111,00 kr/st Spårskiva c/c 150, 50 mm Mått: 50 x 600 x 1200 mm GV 132,00 kr/st Spårskiva c/c 150, 70 mm Mått: 70 x 600 x 1200 mm GV 170,00 kr/st FLYTANDE GOLV Vändskiva c/c 150 Spårad EPS-cellplast med fyra stycken vändningar anpassade för c/c 150 mm och spår för matningsledningar Vändskiva c/c 150, 30 mm Mått: 30 x 600 x 600 mm GV 85,00 kr/st Vändskiva c/c 150, 50 mm Mått: 50 x 600 x 600 mm GV 111,00 kr/st Vändskiva c/c 150, 70 mm Mått: 70 x 600 x 600 mm GV 131,00 kr/st FLYTANDE GOLV Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme Utfyllnadsskiva, - 30 mm Mått: 30 x 600 x 1200 mm GV 75,00 kr/st Utfyllnadsskiva, - 50 mm Mått: 50 x 600 x 1200 mm GV 95,00 kr/st Utfyllnadsskiva, - 70 mm Mått: 70 x 600 x 1200 mm GV 128,00 kr/st 80

81 THERMOSYSTEM GOLVVÄRME TILLBEHÖR FLYTANDE GOLV DUBBELHÄFTANDE TEJP Används för fixering av cellplastskivor vid förläggning av flytande golv. FLYTANDE GOLV Golvvärme Materialåtgång: 1-3 löpmeter/m Bredd: 25 mm. Längd: 50 m GV 250 kr/st 81

82 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD TRÄSYSTEM PRODUKTEGENSKAPER Thermotech system för golvvärme på träbjälklag. Lämpligt vid renovering eller nyproduktion förutsatt att det finns tillräcklig underliggande isolering samt att träbjälklaget uppfyller gällande byggnormer. Som värmeöverföring från golvvärmeröret till övergolvet används 0,45 mm aluminiumplåt. Följ gällande monteringsanvisningar och branschregler. MONTERINGSANVISINGAR Träsystem med trägolvbeläggning Träsystem och formstabil skiva med keramisk golvbeläggning i torra utrymmen Träsystem och formstabil skiva med keramisk golvbeläggning i våtutrymmen Träsystem släta skivor och avjämningsmassa med keramisk golvbelägging i torra utrymmen Träsystem släta skivor och avjämningsmassa med keramisk golvbelägging i våtutrymmen Träsystem och plastmatta i torra utrymmen Träsystem med formstabil skiva och plastmatta i våtutrymmen Träsystem släta skivor och avjämningsmassa med plastmatta i våtutrymmen FAKTA SPÅRSKIVA C/C 300 Artikel Mått (mm) Artikel nr. Spårskiva 22 x 600 x Vändskiva 22 x 600 x SPÅRSKIVA C/C 150 Artikel Mått (mm) Artikel nr. Spårskiva 22 x 600 x Vändskiva 22 x 600 x UPP/NER-SKIVA C/C 150 / 300 Artikel Mått (mm) Artikel nr. Upp/ner-skiva 22 x 600 x UTFYLLNADSSKIVA Artikel Mått (mm) Artikel nr. Utfyllnadsskiva 22 x 600 x ALUMINIUMPLÅT Artikel Mått (mm) Artikel nr. Aluminiumplåt 0,45 x 270 x Aluminiumplåt 0,45 x 145 x RELATERADE PRODUKTER Golvvärmerör Matarledning Fördelare Shunt Reglering Skåp Kopplingar Fästdetaljer Spårskivor för c/c 150 samt ospårade skivor finns i kvalitet V 313-P5 (rekomenderade av GVK för våtutrymmen). 82

83 THERMOSYSTEM GOLVVÄRME TRÄSYSTEM TRÄSYSTEM Golvvärme TRÄSYSTEM Spårskiva c/c 300 Spårad golvspånskiva med två stycken parallella spår, c/c 300 mm, för aluminiumplåtar och 17 x 2 mm golvvärmerör. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Använd plåt för 17 mm rör och c/c 300 mm (artikel nr ). Mått*: 22 x 600 x 1800 mm * Angivna mått exklusive not och spont /bunt GV 242,00 kr/st TRÄSYSTEM Vändskiva c/c 300 Spårad golvspånskiva med cirkelformade spår anpassade för c/c 300 mm. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Mått: 22 x 600 x 600 mm GV 124,00 kr/st TRÄSYSTEM Spårskiva c/c 150 Spårad golvspånskiva med fyra stycken parallella spår, c/c 150 mm, för aluminiumplåtar och 17 x 2 mm golvvärmerör. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Använd plåt för 17 mm rör och c/c 150 mm (artikel nr ). Mått*: 22 x 600 x 1800 mm * Angivna mått exklusive not och spont RSK-nr Artikel nr. Artikelbeskrivning Övrig info Pris /bunt GV 278,00 kr/st IMP V313 Fukttrög spårskiva 30/bunt GV 278,00 kr/st 83

84 TRÄSYSTEM Golvvärme THERMOSYSTEM GOLVVÄRME TRÄSYSTEM TRÄSYSTEM Vändskiva c/c 150 Spårad golvspånskiva med cirkelformade spår anpassade för c/c 150 mm. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Mått: 22 x 600 x 600 mm GV 124,00 kr/st IMP V313 Fukttrög vändskiva GV 144,00 kr/st TRÄSYSTEM Upp/ned skiva c/c 300/150 Spårad golvspånskiva för vändning av golvvärmerör på undersidan. Sex parallella urtag 150 mm in på var sida från ospontad kant. Anpassad för c/c 150 och 300 mm. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Mått: 22 x 600 x 600 mm GV 93,00 kr/st IMP V313 Fukttrög upp/ned skiva GV 103,00 kr/st TRÄSYSTEM Utfyllnadsskiva c/c 300/150 Obearbetad golvspånskiva för utfyllnad eller vid ytor där värme ej önskas. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Mått: 22 x 600 x 1800 mm GV 155,00 kr/st IMP V313 Fukttrög utfyllnadsskiva GV kr/st 84

85 THERMOTECH MULTILEVEL MultiLevel är vårt koncept för vattenburen golvvärme i flervåningshus. Med MultiLevel bygger vi in värme och kyla i både golv och tak och får möjligheten till långsiktiga energivinster redan från början. Ger kort byggtid Varmvattnet i rören gör att betongen torkar snabbare. Är aktivt självreglerande Systemet känner av och anpassar temperaturen. Kräver lite energi för stor yta En del el kan ge sex delar värme (Kv Pärllöken i Örebro är ett exempel). Kräver lite underhåll Robust och utan rörliga delar.

86 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD GOLVVÄRMEPLÅT PRODUKTEGENSKAPER Thermotech golvvärmeplåt av 0,45 mm aluminium används som värmespridare från golvvärmerör till övergolv. Spåret har en omegaform som ger maximal värmeöverföring och håller röret på plats. Golvvärmeplåtarna används till Thermotech flytande golv med 30, 50 eller 70 mm cellplast samt till träsystem. Plåtarna används också vid glesregling eller egen spårning på befintligt underlag. Plåtarna har knäckanvisningar med 330/110/440/270 mm delning. Följ gällande monteringsanvisningar och branschregler. FAKTA ALUMINIUMPLÅT Artikel Artikel nr. För 8 mm rör med c/c För 12 mm rör med c/c För 16 mm rör med c/c För 17 mm rör med c/c För 17 mm rör med c/c För 17 mm rör med c/c För 20 mm rör med c/c

87 THERMOSYSTEM GOLVVÄRME GOLVVÄRMEPLÅT GOLVVÄRMEPLÅT Golvvärme Plåt för c/c 150 Plåt för c/c 300 Plåt för c/c 200 GOLVVÄRMEPLÅT Aluminiumplåt med knäckanvisningar vid 330/110/440/270 mm. Används vid lätta golvkonstruktioner För 8 mm rör med c/c 150 Mått: 0,45 x 145 x 1150 mm GV 36,00 kr/st Materialåtgång: ca 5 plåtar/m För 12 mm rör med c/c 200 Mått: 0,45 x 180 x 1150 mm Materialåtgång: ca 4,2 plåtar/m 2 GV 41,00 kr/st För 16 mm rör med c/c 200 Mått: 0,45 x 190 x 1150 mm Materialåtgång: ca 4 plåtar/m 2 60 plåtar/krt För 17 mm rör med c/c 150 Mått: 0,45 x 145 x 1150 mm Materialåtgång: ca 5 plåtar/m 2 60 plåtar/krt För 17 mm rör med c/c 200 Mått: 0,45 x 190 x 1150 mm Materialåtgång: ca 4 plåtar/m 2 60 plåtar/krt För 17 mm rör med c/c 300 Mått: 0,45 x 270 x 1150 mm Materialåtgång: ca 2,5 plåtar/m 2 40 plåtar/krt För 20 mm rör med c/c 300 Mått: 0,45 x 270 x 1150 mm Materialåtgång: Ca 2,5 plåtar/m 2 40 plåtar/krt GV GV GV GV GV 42,00 kr/st 35,00 kr/st 42,00 kr/st 46,00 kr/st 50,00 kr/st 87

88 FÖRDELARE Golvvärme FÖRDELARE ÖVERSIKT THERMOSYSTEM FÖRDELARE R1 Enhet för begränsning av returtemperatur ARTIKEL NR Standard KAPACITET: 1 slinga, 4-8 m 2 BREDD: 210 mm HÖJD: 170 mm DJUP: 50 mm PRIMÄR ANSLUTNING: G20 SEKUNDÄR ANSLUTNING: G20 GOLVVÄRMEFÖRDELARE ARTIKEL NR. 503xx KAPACITET: 2-12 slingor BREDD: mm HÖJD: 470 mm (315 exkl. fästen) DJUP: 105 mm PRIMÄR ANSLUTNING: R i 25 SEKUNDÄR ANSLUTNING: G20 c/c-mått 50 mm INDUSTRIFÖRDELARE ARTIKEL NR. 507xx KAPACITET: 2-10 slingor BREDD: mm HÖJD: 315 exkl. fästen) DJUP: 105 mm PRIMÄR ANSLUTNING: R i 25 med löpande mutter SEKUNDÄR ANSLUTNING: G20 c/c-mått 50 mm GRUPPFÖRDELARE 1 ARTIKEL NR. KAPACITET: BREDD: HÖJD: DJUP: PRIMÄR ANSLUTNING: R i 25 SEKUNDÄR ANSLUTNING: GRUPPFÖRDELARE 2 ARTIKEL NR. KAPACITET: BREDD: HÖJD: DJUP: PRIMÄR ANSLUTNING: R i 25 SEKUNDÄR ANSLUTNING: TILLBEHÖR: 508xx 2-4 slingor mm 420 mm 125 mm G25 c/c-mått 70 mm 541xx 2-10 slingor mm 600 mm 150 mm G25 c/c-mått 80 mm Kopplingar Balanseringsventil Kulventil Termostatventil Skarvkoppling 88

89 THERMOSYSTEM GOLVVÄRME FÖRDELARE FÖRDELARE Golvvärme R1 Kompakt enhet för returtemperaturbegränsning av 1 slinga Komplett enhet som möjliggör styrning av både luft- och returtemperaturen för en slinga. Används med fördel i ROTsammanhang där ett rum ska förses med golvvärme. Enheten är utrustad med termostatventil och känselkropp med extern givare, för styrning av lufttemperaturen, samt en returbegränsningsventil, för styrning av returtemperaturen. MÅTT Anslutningarna mot golvvärmerören är som standard försedda med klämringskopplingar för 17 x 2 mm golvvärmerör, men kopplingarna kan bytas till andra dimensioner. Anslutning av värmesystemet sker med klämringskoppling för 15 mm Cu-rör som standard. OBS! Enheten kan ej anslutas mot 1-rörssystem Kapacitet med 17 x 2 mm rör: Ca 8 m 2 Kapacitet med 12 x 2 mm rör: Ca 6 m 2 Kapacitet med 8 x 1 mm rör: Ca 4,5 m 2 /slinga R1 Standard Levereras med självverkande termostat grader ( art.nr 51908). GV 1 200,00 kr/st R1 STYRNINGS- OCH REGLERINGSALTERNATIV För R1 returbegränsare Enhetsmonterad termostat Anslutning 28mm Ingår i R1 Standard. Självverkande termostat grader GV 304,00 kr/st Enhetsmonterad lufttermostat Anslutning 30mm 2m kapillärrör Självverkande termostat 6-28 grader GV 613,00 kr/st Väggmonterad lufttermostat Anslutning 30mm Väggmonterad Självverkande termostat 6-28 grader GV 613,00 kr/st 89

90 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD GOLVVÄRMEFÖRDELARE PRODUKTEGENSKAPER Fördelare i rostfritt stål med integrerade injusteringsoch termostatventiler. Anpassat c/c-mått för montage mot Thermotech shuntar. Golvvärmefördelaren levereras med 17 mm klämringskopplingar för ThermoSystem Rör och vinklade kulventiler. Dessa kan bytas ut vid beställning. Reglering Varje slinga kan styras individuellt via rumstermostat genom att montera ställdon på termostatventilerna. INGÅENDE KOMPONENTER Konsoler Klämringskopplingar 17 mm Manuella avluftningsventiler Påfyllnings- och avtappningsventiler på tillopp och retur Kulventiler, vinklade, både på tillopp och retur DIN-skena Termometrar Märkbrickor Skyddspåse MÅTT FAKTA ARTIKELNUMMER xx = antal slingor Med vinklade ventiler Med raka kulventiler PRIMÄR ANSLUTNING SEKUNDÄR ANSLUTNING PÅFYLLNING/AVTAPPNING AVLUFTARE KULVENTIL 503xx 501xx R i 25 c/c 200 mm G20 c/c 50 mm G20 med lock Manuellt R i 25 med löpande mutter STAV Rostfritt stål TERMOMETER RELATERADE PRODUKTER By-pass By-passbricka Utbyggnadspaket Avluftingspaket Skåp Reglering Matningsrör Kopplingar Fästdetaljer Inbyggd i tillopp- och returstavar Tillbehör Tillbehör Tillbehör Tillbehör Rek.min 460 A 480 A Slingor (mm)

91 THERMOSYSTEM GOLVVÄRME FÖRDELARE FÖRDELARE Golvvärme GOLVVÄRMEFÖRDELARE Med vinklade kulventiler DN25 på tillopp och retur. Klämringskopplingar för 17 mm ThermoSystem Rör. Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat. Anpassa fördelaren: Paketartikel för fördelare med raka kulventiler: 501XX Paketartikel för fördelare med en rak och en vinklad kulventil : 504XX (XX = antal slingor 02-10) Klämringskopplingar G20: 12 mm klämringskopplingar (artikel nr ) 16 mm klämringskopplingar (artikel nr ) 17 mm klämringskopplingar (artikel nr ) 20 mm klämringskopplingar (artikel nr ) Presskopplingar G20: 16 mm presskopplingar (artikel nr ) 17 mm presskopplingar (artikel nr ) 20 mm presskopplingar (artikel nr ) Kulventiler R i 25: Kulventil DN25, rak, RÖTT (artikel nr ) Kulventil DN25, rak, BLÅTT (artikel nr ) Kulventil DN25, vinkel, RÖTT (artikel nr ) Kulventil DN25, vinkel, BLÅTT (artikel nr ) Kulventiler R i 25 plantätning: Kulventil DN25, vinkel, RÖTT (artikel nr ) Kulventil DN25, vinkel, BLÅTT (artikel nr ) Planpackning dim 25 (artikel nr ) slingor GV 1 818,00 kr/st slingor GV 2 158,00 kr/st slingor GV 2 596,00 kr/st slingor GV 3 013,00 kr/st slingor GV 3 461,00 kr/st slingor GV 3 703,00 kr/st slingor GV 4 099,00 kr/st slingor GV 4 563,00 kr/st slingor GV 4 748,00 kr/st slingor GV 5 140,00 kr/st slingor GV 5 521,00 kr/st 91

92 TILLBEHÖR FÖRDELARE Golvvärme THERMOSYSTEM GOLVVÄRME TILLBEHÖR FÖRDELARE 53200/ / /53205 KULVENTIL DN 25 Avstängningsventil i förnicklad mässing. Kan monteras på fördelare med löpande mutter. Kulventiler med plantätning kompetteras med planpackning dim 25. Valfri kulventil kan anges vid beställning och monteras på fördelaren Rött handtag, rak G25 x R i 25 GV 196,00 kr/st Blått handtag, rak G25 x R i 25 GV 196,00 kr/st Rött handtag, vinkel G25 x R i 25 GV 196,00 kr/st Blått handtag, vinkel G25 x R i 25 GV 196,00 kr/st Rött handtag, vinkel G25 x G25 plan GV 196,00 kr/st Blått handtag, vinkel G25 x G25 plan GV 196,00 kr/st PLANPACKNING För plantätning Packning dim 25, styckevis KP 10,00 kr/st HUV FÖR SLINGUTGÅNG Huv och planadapter Används för att täta slingutgång på golvvärmefördelare, t.ex. om vissa slingor ska anslutas vid senare tillfälle. Levereras med planadapter för att konvertera konisk anslutning till anslutning för plantätning R i 20, planadapter G20 GV 52,00 kr/st 92

93 THERMOSYSTEM GOLVVÄRME TILLBEHÖR FÖRDELARE UTBYGGNADSPAKET För utbyggnad av befintlig golvvärmefördelare Stavar tillverkade i rostfritt stål. Paketet levereras som 2 st stavar med integrerade tillopps- och returventiler, kopplingar (17 mm som standard) och R25 unioner för direkt anslutning mot golvvärmefördelare. Anslutning för golvvärmerör G20. TILLBEHÖR FÖRDELARE Golvvärme OBS! Installation av utbyggnadspaketet i skåp kräver plats för utbyggnadspaket plus en slinga slinga (ett par stavar) GV 567,00 kr/st slingor (ett par stavar) GV 850,00 kr/st slingor (ett par stavar) GV 1 174,00 kr/st slingor (ett par stavar) GV 1 499,00 kr/st BY-PASS Till golvvärmefördelare. Säkerställer flöde genom fördelaren när slingorna är stängda Bypassrör Komplett by-passkoppling att ansluta GV mellan fördelarens ändstycken Bypassbricka Placeras under ställdon för att förhindra total stängning. GV 149,00 kr/st 41,00 kr/st AVLUFTNINGSPAKET 1 slinga Komplett paket för avluftning av en slinga, t. ex. ett badrum på övre plan, anslutet till golvvärmefördelare på bottenvåningen Levereras monterad på konsol GV 536,00 kr/st 93

94 TILLBEHÖR FÖRDELARE Golvvärme THERMOSYSTEM GOLVVÄRME TILLBEHÖR FÖRDELARE MÄRKBRICKA Används för att märka slingnr och relglering Medföljer fördelare Märkbricka för slingor och reglering GV Nr Märkbricka för slingor och reglering Nr 7-12 GV 19kr/st 19kr/st NIPPEL G25 Med eller utan union Nippel med union G25, tätningar med o-ringar Kompatibel med kulventil på fördelare. 77,00 kr/st Nippel G25, tätningar med o-ringar 52,00 kr/st FLÖDESMÄTARE Flödesmätare med synglas för visuell justering av flöde per slinga. Passar samtliga Thermotech fördelare med manuella injusteringsventiler. Levereras i paket bestående av flödesmätare och säte (artikel nr och 50010). Flödesmätaren ska installeras i tilloppsstaven. Intervall för inställning: 0-5 liter/min Flödesmätare för tillopp GV 149,00 kr/st 94

95 GOLVVÄRMEFÖRDELARE TILLBEHÖR Sitter monterat på fördelaren THERMOSYSTEM GOLVVÄRME Ventilbröst Kompletteras med ställdon, GV rumstermostat och basenhet Handratt Öppnar och stänger ventilen manuellt. TILLBEHÖR FÖRDELARE STANDARD 1 Ventilbröst 2 Handratt 3 Termometer 4 Dykrör termometer 5 Avtappningsventil 6 Balanseringsventil 7 Lock till balanseringsventil 8 Propp Ru 25 9 Avluftare 10 Konsol för golvvärmefördelare 11 Insexnyckel TILLVAL 12 Flödesmätere för tillopp 13 Bypass 14 Bypass-bricka 15 Kulventil, rak röd 16 Kulventil, rak blå 17 Ställdon GV 57,00 kr/st 10,00 kr/st Termometer GV 49,00 kr/st TILLBEHÖR FÖRDELARE Golvvärme Dykrör termometer GV 25,00 kr/st Avtappningsventil GV 62,00 kr/st Balanseringsventil GV 41,00 kr/st Lock till balanseringsventil GV 6,00 kr/st Propp Ru 25 GV 46,00 kr/st Avluftare GV 15,00 kr/st Konsol för golvvärmefördelare c/c-mått: 200 mm GV 103,00 kr/st GOLVVÄRMEFÖRDELARE TILLBEHÖR Tillval fördelaren Flödesmätare för tillopp GV 149,00 kr/st Bypass GV 149,00 kr/st Bypass-bricka GV 41,00 kr/st Kulventil, rak röd GV 196,00 kr/st Kulventil, rak blå GV 196,00 kr/st Ställdon 24V Ställdon finns även för 230V GV 281,00 kr/st 95

96 INDUSTRI FÖRDELARE Golvvärme PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD INDUSTRIFÖRDELARE PRODUKTEGENSKAPER Industrifördelare i rostfritt stål utan integrerade termostatventiler. Anpassat c/c-mått för montage mot Thermotechs shuntar. Industrifördelaren levereras med 20 mm klämringskopplingar för ThermoSystem Rör och vinklade kulventiler. Dessa kan bytas ut vid beställning. Reglering Industrifördelaren används i öppna lokaler där temperaturen kan regleras med endast en termostat. Thermotech industrifördelare kan levereras komplett med installerad termostatventil och ställdon. INGÅENDE KOMPONENTER Konsoler Klämringskopplingar 20 mm Manuella avluftningsventiler Påfyllnings- och avtappningsventiler på tillopp och retur Kulventiler, vinklade, både på tillopp och retur Märkbrickor Skyddspåse FAKTA ARTIKELNUMMER xx = avser antal slingor Industrifördelare Industrifördelare med fördelarstyrning PRIMÄR ANSLUTNING SEKUNDÄR ANSLUTNING PÅFYLLNING/AVTAPPNING AVLUFTARE KULVENTIL 507xx 507xx-0 R i 25 c/c 200 mm G20 c/c 50 mm G20 med lock Manuellt R i 25 med löpande mutter STAV Rostfritt stål TERMOMETER RELATERADE PRODUKTER Skåp Reglering Matningsrör Kopplingar Fästdetaljer Inbyggd i tillopp- och returstavar MÅTT Rek.min 460 A 320 A Slingor (mm)

97 INDUSTRIFÖRDELARE Med vinklade kulventiler DN25 på tillopp och retur. Utan integrerade tillopps- och returventiler. THERMOSYSTEM GOLVVÄRME INDUSTRIFÖRDELARE INDUSTRIFÖRDELARE Golvvärme Anpassa fördelaren: Fördelarstyrning Går att beställa med fördelarstyrning Paketartikel för fördelare med fördelarsyrning: 507XX-0 (xx= antal slingor 02-10) Klämringskopplingar G20 12 mm klämringskopplingar (artikel nr ) 16 mm klämringskopplingar (artikel nr ) 17 mm klämringskopplingar (artikel nr ) 20 mm klämringskopplingar (artikel nr ) Presskopplingar G20 16 mm presskopplingar (artikel nr ) 17 mm presskopplingar (artikel nr ) 20 mm presskopplingar (artikel nr ) Kulventiler R i 25 Kulventil DN25, rak, RÖTT (artikel nr ) Kulventil DN25, rak, BLÅTT (artikel nr ) Kulventil DN25, vinkel, RÖTT (artikel nr ) Kulventil DN25, vinkel, BLÅTT (artikel nr ) Kulventiler R i 25 plantätning: Kulventil DN25, vinkel, RÖTT (artikel nr ) Kulventil DN25, vinkel, BLÅTT (artikel nr ) Planpackning dim 25 (artikel nr ) slingor GV 1 463,00 kr/st slingor GV 1 730,00 kr/st slingor GV 2 075,00 kr/st slingor GV 2 405,00 kr/st slingor GV 2 735,00 kr/st slingor GV 2 966,00 kr/st slingor GV 3 384,00 kr/st slingor GV 3 641,00 kr/st slingor GV 4 027,00 kr/st TERMOSTATVENTIL FÖR INDUSTRIFÖRDELARE G25 Paket för fördelarstyrning En kulventil ersätts av termostatventil med ställdon. Beställs tillsammans med industrifördelaren Består av termostatventil för byte, ställdon GV 24V och adapter. 767,00 kr/st 97

98 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD GRUPPFÖRDELARE 1 PRODUKTEGENSKAPER Gruppfördelare 1 används som fördelning av flöde till paralellkopplade golvvärmefördelare. Anpassat c/cmått för montage mot Thermotech shuntar. Anslutningarna kan vändas för anslutning från ovansidan. För injustering av flödet till respektive golvvärmefördelare är varje tillopp utrustat med koppling för 26 mm matningsrör och varje retur med en gruppventil DN 20 och koppling för 26 mm matningsrör. För att koppla samman fler än fyra golvvärmefördelare, eller fördelare som betjänar större ytor än 120 m 2, rekommenderas Gruppfördelare 2 (artikel nr.. 541xx). INGÅENDE KOMPONENTER Konsoler Klämringskopplingar eller presskopplingar 26 mm 2 st manuella avluftningsventiler Balanseringsventiler med flödesmätare 1 st gruppventil DN20 med kopplingar för 26 x 2,3 mm matarledningsrör per returanslutning, Kvs 3,5 FAKTA ARTIKELNUMMER 508xx xx = avser antal slingor mm PRIMÄR ANSLUTNING R i 25 c/c 200 SEKUNDÄR ANSLUTNING 26mm klk-koppling eller 26mm presskoppling c/c 70 mm GRUPPVENTIL DN20, 4-36 l/min, Kv 3,5 AVLUFTARE Manuellt R15 utv STAV Rostfritt stål RELATERADE PRODUKTER Reglering Matningsrör Kopplingar Fästdetaljer MÅTT A EXEMPEL: Parallelkoppla golvvärmefördelare 420 A Slingor (mm) Djup

99 THERMOSYSTEM GOLVVÄRME GRUPPFÖRDELARE 1 GRUPPFÖRDELARE 1 Golvvärme GRUPPFÖRDELARE 1 Fördelar 26 mm matarledningsrör slingor för 26 mm rör Klämringskopplingar GV 2 678,00 kr/st slingor för 26 mm rör Klämringskopplingar GV 3 708,00 kr/st slingor för 26 mm rör Klämringskopplingar GV 4 738,00 kr/st slingor för 26 mm rör Presskopplingar GV 2 678,00 kr/st slingor för 26 mm rör Presskopplingar GV 3 708,00 kr/st slingor för 26 mm rör Presskopplingar GV 4 738,00 kr/st 99

100 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD GRUPPFÖRDELARE 2 PRODUKTEGENSKAPER Fördelare i rostfritt stål lämplig vid stora industriytor- Fördelaren kan användas som gruppfördelare eller fördelare där 26 eller 32 mm rör används till slingorna. Slingor ansluts som standard nedåt. Det finns även möjlighet att ansluta ovanifrån, upp till två slingor per fördelare. Fördelarna kan enkelt monteras samman för att få ett större antal slingor. INGÅENDE KOMPONENTER Konsoler Manuell avluftningsventil G25 anslutningskopplingar med plantätning på varje utgång FAKTA ARTIKELNUMMER 541xx xx = avser antal slingor PRIMÄR ANSLUTNING G50 c/c mm SEKUNDÄR ANSLUTNING G25 c/c 80 mm AVSTÅND MELLAN STAVAR Justerbar mellan mm AVLUFTARE Manuellt R15 utv STAV Rostfritt stål RELATERADE PRODUKTER Reglering Matarledningsrör Kopplingar Fästdetaljer INDIVIDUELL UTRUSTNING Gruppventiler DN 20 eller DN 25 Klämringskopplingar 26 eller 32 mm Presskopplingar för 26 mm rör. Kulventil DN25, DN50 Termostatventil DN25 (används för fördelarstyrning) MÅTT A 600 A Slingor (mm) Djup

101 THERMOSYSTEM GOLVVÄRME GRUPPFÖRDELARE 2 GRUPPFÖRDELARE 2 Golvvärme GRUPPFÖRDELARE 2 Fördelar 26 eller 32 mm rör till golvvärme eller matarledningar Kan utrustas med: Gruppventiler DN 20 eller DN 25 Klämringskopplingar för rördimensioner 26 eller 32 mm Presskopplingar för 26 mm rör slingor GV 2 457,00 kr/st slingor GV 2 776,00 kr/st slingor GV 3 157,00 kr/st slingor GV 3 476,00 kr/st slingor GV 4 058,00 kr/st slingor GV 4 864,00 kr/st slingor GV 5 222,00 kr/st slingor GV 5 804,00 kr/st slingor GV 6 381,00 kr/st TERMOSTATVENTIL DN25 Används vid fördelarstyrning Placeras på 2 gruppfördelaren. För att montera ställdon på ventilen behövs en adapter (artikel nr ). Självverkande termostat (artikel nr och 51904) passar direkt Kapacitet: ca 150 m 2 (vid 50W/m 2 och 5 C temperaturfall) Kvs-värde: 5,1 Anslutning: 1 utv. gänga för plantätning x 1 utv. gänga för plantätning GV 613,00 kr/st 101

102 GRUPPFÖRDELARE 2 Golvvärme THERMOSYSTEM GOLVVÄRME GRUPPFÖRDELARE 2 PAKET FÖR KOPPLINGAR OCH GRUPPVENTILER TILL GRUPPFÖRDELARE 2 KOPPLINGAR G För 26 mm rör Presskopplingar GV 247,00 kr/st För 32 mm rör Presskopplingar GV 247,00 kr/st För 26 mm rör Klämringskopplingar GV 247,00 kr/st För 32 mm rör Klämringskopplingar GV 247,00 kr/st GRUPPVENTIL DN För 26 mm rör Presskopplingar GV 901,00 kr/st För 26 mm rör Klämringskopplingar GV 901,00 kr/st GRUPPVENTIL DN För 26 mm rör Presskopplingar GV 1 437,00 kr/st För 26 mm rör Klämringskopplingar GV 1 231,00 kr/st För 32 mm rör Klämringskopplingar GV 1 231,00 kr/st GRUPPVENTIL DN20 OCH DN DN20, koppling för 26 mm rör Presskopplingar GV 901,00 kr/st DN20, koppling för 26 mm rör Klämringskopplingar GV 654,00 kr/st DN25, koppling för 32 mm rör Klämringskopplingar GV 819,00 kr/st 102

103 KULVENTIL DN50 Avstängningsventil i förnicklad mässing Avstängning av matning till Gruppfördelare 2. THERMOSYSTEM GOLVVÄRME GRUPPFÖRDELARE 2 GRUPPFÖRDELARE 2 Golvvärme R i 40 x G50 för plantätning GV 422,00 kr/st KULVENTIL DN25 Avstängningsventil i förnicklad mässing Avstänging av matning ut från Gruppfördelare 2. Rött handtag G25 för plantätning - R i 25 GV 124,00 kr/st 103

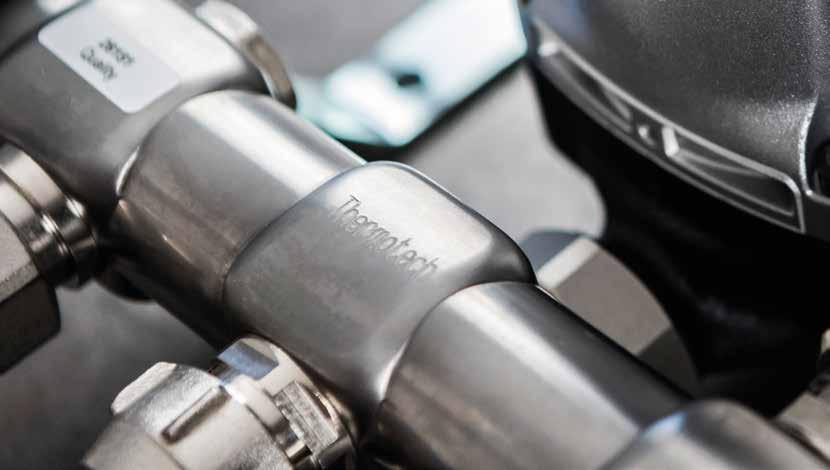

104 ÖVERSIKT THERMOSYSTEM SHUNTAR Shuntens funktion är att blanda in returvattnet från golvvärmesystemat i det varma vattnet som kommer från värmekällan för att erhålla önskad temperatur. SHUNT TMIX XS ARTIKEL NR Manuell KAPACITET: Ca 8-28 m 2 (vid 50W/ m 2 ) BREDD: 330 mm HÖJD: 80 mm DJUP: 250 mm PRIMÄR ANSLUTNING: G20 (c/c-mått 60 mm) SEKUNDÄR ANSLUTNING: G20 (c/c-mått 70 mm) SHUNT TMIX S ARTIKEL NR Manuell KAPACITET: Ca m 2 (vid 50W/ m 2 ) BREDD: 280 mm HÖJD: 335 mm DJUP: 135 mm PRIMÄR ANSLUTNING: G20 (c/c-mått 80 mm) SEKUNDÄR ANSLUTNING: R i 15 (c/c-mått 70 mm) SHUNT TMIX M ARTIKEL NR Manuell KAPACITET: Ca 200 m 2 (vid 50W/ m 2 ) BREDD: 300 mm HÖJD: 380 mm DJUP: 160 mm (120 mm vriden pump) PRIMÄR ANSLUTNING: R i 15 DN15 (c/c-mått 130 mm) SEKUNDÄR ANSLUTNING: R i 25 (c/c-mått 200 mm) INTEGRAL ARTIKEL NR. 552xx Manuell KAPACITET: Ca 200 m 2 (vid 50W/ m 2 ) 2-10 slingor BREDD: HÖJD: DJUP: PRIMÄR ANSLUTNING: ANSLUTNING SLINGOR: AVSTÅND MELLAN SLINGOR: mm 2-10 slingor 315/470 mm exkl./inkl. fästen 162 mm (116 mm vriden pump) R i 15 (c/c-mått 130 mm) G20 (c/c-mått 50 mm) 50 mm 104

105 ÖVERSIKT SHUNT TMIX L2 ARTIKEL NR Manuell KAPACITET: Ca 350 m 2 (vid 50W/ m 2 ) BREDD: HÖJD: DJUP: PRIMÄR ANSLUTNING: SEKUNDÄR ANSLUTNING: 440 mm 310 mm 160 mm R i 20 3/4 inv (c/c-mått 200 mm) R i 25 1 inv (c/c-mått 200 mm) SHUNT TMIX L3 ARTIKEL NR. För anläggningar utan cirkulationspump på primärsidan Manuell KAPACITET: Ca 350 m 2 (vid 50W/ m 2 ) BREDD: HÖJD: DJUP: 465 mm 310 mm 160 mm PRIMÄR ANSLUTNING: Tillopp R i 25 - Retur R u 20 (c/c-mått 200 mm) SEKUNDÄR ANSLUTNING: R i 25 (c/c-mått 200 mm) SHUNT TMIX XXL ARTIKEL NR Manuell KAPACITET: Ca m 2 (vid 50W/ m 2 ) BREDD: HÖJD: DJUP: 620 mm 460 mm 270 mm PRIMÄR ANSLUTNING: Tillopp R i 25 - Retur R i 25 (c/c-mått 255 mm) SEKUNDÄR ANSLUTNING: G50 för plantätning - R i 32 (c/c-mått 255 mm) 105

106 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD SHUNT TMIX XS PRODUKTEGENSKAPER TMix XS är en kompakt shunt avsedd för små ytor med tvårörssystem som t.ex badrum och hall. Den är anpassad för inkoppling av maximalt 4 slingor i dimension 8 mm, alternativt en eller två slingor i dimension 12, 16, 17 eller 20 mm (2 slingor med Y-koppling). REGLERING Shunten kan utrustas med tre olika regleralernativ, själverkande tremostat, trådlös eller trådburen rumstermostat. Shunten kan kompletteras med 350W elpatron som upprätthåller en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m 2 (29W/m 2 ), under delar av året när den ordinarie värmekällan är avstängd. INGÅENDE KOMPONENTER Cirkulationspump med kabel och stickpropp Termostatventil Klämringskopplingar 12 mm Manuell avluftningsventil Styrningsalternativ TMix XS med elpatron 350 W är, förutom ovanstående utrustning, även utrustad med: Elpatron 350 W Säkerhetsventil 4 bar FAKTA ARTIKELNUMMER PRIMÄR ANSLUTNING SEKUNDÄR ANSLUTNING AVLUFTARE ELPATRON 510XX G20, c/c-mått 60 mm G20, c/c-mått 70 mm Manuell 350W 230V STAV Rostfritt stål RELATERADE PRODUKTER Elpatron 350W Paket för omkoppling mellan sommar- och vinterdrift Skåp Reglering Matningsrör Kopplingar Fästdetaljer Tillbehör Tillbehör KAPACITET Vid 50 W/m 2 och 5 C (**7 C) temperaturfall. Angivna längder avser längsta slinga. Gäller samtliga versioner. Rör Max m/ slinga m 2 1 slinga Kapacitet (m 2 ) 4 slingor (4-koppling) 8 x 1 mm **32 m 4 m 2 16 m 2 Rör Max m/ slinga m 2 1- slinga Kapacitet (m 2 ) 2- slingor (Y-koppling) 12 x 2 mm **40 m 8 m 2 16 m 2 16 x 2 mm 70 m 14 m 2 28 m 2 17 x 2 mm 70 m 14 m 2 28 m 2 20 x 2 mm 70 m 14 m 2 28 m 2 MÅTT SHUNT TMIX XS I SKÅP TMix XS monterad i skåp med läckageindikering. Klämringskopplingar 12 mm för slingutgångarna och presskopplingar 16 mm på primärsidan ingår. Samtliga utgångar ansluts underifrån via skåpets genomföringar BREDD DJUP HÖJD 390 mm 95 mm 550 mm Front med ram beställs separat, artikel nr

107 THERMOSYSTEM GOLVVÄRME SHUNT TMIX XS SHUNT TMIX XS Golvvärme SHUNT TMIX XS Kompakt shunt avsedd för små ytor med tvårörssystem Klämringskopplingar för 12 mm ThermoSystem Rör. Shunten kan levereras med eller utan 350W elpatron. Reglerutrustning beställs separat. Anpassa shunt: Kopplingar 8 mm G20 8 mm 1 slinga( artikel nr ) 8 mm 2 slingor( artikel nr ) 8 mm 4 slingor( artikel nr ) Plugg 8 mm (artikel nr ) Klämringskopplingar G20 12 mm klämringskopplingar (artikel nr ) 16 mm klämringskopplingar (artikel nr ) 17 mm klämringskopplingar (artikel nr ) 20 mm klämringskopplingar (artikel nr ) Presskopplingar G20 16 mm presskopplingar (artikel nr ) 17 mm presskopplingar (artikel nr ) 20 mm presskopplingar (artikel nr ) Manuell GV 2 369,00 kr/st TMIX XS STYRNINGS- OCH REGLERINGSALTERNATIV För TMix XS Manuell Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt TMix XS Standard Självverkande termostat GV 613,00 kr/st TMix XS Trådbunden rumsreglering Består av: Trådbunden termostat Trådburen basenhet EC2 Ställdon Adapterring Paketartikel TMix XS Trådlös rumsreglering Består av: Trådlös termostat Trådlös basenhet ICR1 Ställdon Adapterring Paketartikel GV GV Totalt Pris: 1 175,00 kr Totalt pris: 1 901,00 kr 107

108 SHUNT TMIX XS TILLBEHÖR Golvvärme THERMOSYSTEM GOLVVÄRME SHUNT TMIX XS TILLBEHÖR ELPATRON 350W Paket för shunt TMix XS och TMix M Upprätthåller en komfortabel golvtemperatur på ca 25 C (± 1,5 C) under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för golvytor med klinker. Maximal golvyta: 12 m 2 (29W/m 2 ) Säkerhetsventil: 4 bar Elementeffekt: 350W 230V Anslutning: G25 med O-ringtätning W GV 860,00 kr/st TRÅDLÖS TERMOSTAT MED SOMMAR- OCH VINTEROMKOPPLING Reglering av rumstemperaturen vid användnig av 350W elpatron Paket med basenhet för omkoppling mellan sommar- och vinterdrift. Genom att använda en enkel switch väljer man att använda husets värmekälla eller 350W elpatron Trådlös reglering Basenhet för omkoppling mellan sommar- och vinterdrift. GV 2 288,00 kr/st 108

109 THERMOSYSTEM GOLVVÄRME SHUNT TMIX XS TILLBEHÖR SHUNT TMIX XS I SKÅP Färdigmonterad shunt TMix XS i skåp med två olika regleringsalternativ Shunt TMix XS monterad i skåp med läckageindikering. Klämringskopplingar 12 mm för slingutgångarna och presskopplingar 16 mm på primärsidan ingår. Samtliga utgångar ansluts underifrån via skåpets genomföringar. SHUNT TMIX XS TILLBEHÖR Golvvärme Mått: Bredd: 390 mm Höjd: 550 mm Djup: 95 mm Front med ram beställs separat, artikel nr Shunt TMix XS i skåp Med självverkande termostat GV 5 413,00 kr/st Shunt TMix XS i skåp Med trådlös termostat och basenhet, 350W elpatron samt sommar- och vinteromkoppling GV 7 890,00 kr/st RAM MED LUCKA Till fördelarskåp Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. Färg: RAL Passar (390 mm) Hål i väggskiva för ram: 410 x 550 mm GV 515,00 kr/st TILLBEHÖR FÖRDELARSKÅP Lås med nyckel Används för att begränsa åtkomst till fördelarskåp. Levereras med två nycklar Passar , och GV 124,00 kr/st 109

110 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD SHUNT TMIX S PRODUKTEGENSKAPER TMix S är en shunt i rostfritt stål som används vid nyproduktion, eller renovering och tillbyggnad där man installerar golvvärme i delar av huset. Den kompakta och smidiga shunten är lämplig för ytor upp till m 2. Den kan kompletteras med golvvärmefördelare för två till fyra slingor. REGLERING Shunten kan utrustas med åtta olika regleralternativ. För att upprätthålla en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m 2 (29W/ m 2 ), under delar av året när den ordinarie värmekällan är avstängd installeras en 350W elpatron. Detta kräver att en fördelare med en extra slingutgång beställs. INGÅENDE KOMPONENTER Cirkulationspump Termostat- och returventil. Klämringskopplingar 17 mm. Slingvis integrerade injusteringsventiler. Manuell avluftningsventil och påfyllningsanslutning. KAPACITET Vid 50 W/m 2 och 5 C temperaturfall. Angivna längder avser längsta slinga. Gäller samtliga versioner. Rör Slinglängd (m) Kapacitet (m 2 ) 12 x 2 mm 50 m 50 m 2 16 x 2 mm 75 m 70 m 2 17 x 2 mm 75 m 70 m 2 20 x 2 mm 95 m 70 m 2 FAKTA ARTIKELNUMMER med cirkulations pump PRIMÄR ANSLUTNING G20 c/c 80 mm SEKUNDÄR ANSLUTNING G20 c/c 50 mm AVLUFTARE Manuell R u 15 PÅFYLLNING/AVTAPPNING G20 med lock STAV Rostfritt stål RELATERADE PRODUKTER Fördelare 2-4 slingor Tillbehör Skåp Tillbehör Ram och lucka Tillbehör Elpatron 350W - paket* Tillbehör Reglering Tillbehör Matningsrör Kopplingar Fästdetaljer * Installation av elpatron kräver att fördelare med en extra slingutgång beställs. MÅTT A Slingor (mm) A 110

111 THERMOSYSTEM GOLVVÄRME SHUNT TMIX S SHUNT TMIX S Golvvärme SHUNT TMIX S Manuell Styrning av framledningstemperaturen med handratt. Shunten är förberedd med dykrör för självverkande termostat med extern givare. Klämringskopplingar 17 x2 mm för slingutgångarna ingår. Levereras med cirkulationspump. Reglering beställs separat. Kapacitet: m 2 (vid 50 W/m 2 ) Manuell Dykrör är förmonterat. Reglering beställs separat. GV 3450,00 kr/st FÖRDELARE TILL SHUNT TMIX S Fördelare i rostfritt stål till shunt TMix S Komplett paket med tillopp- och returstav monterad på konsol och kopplingar för 17 x 2 mm golvvärmerör. Anpassa fördelaren: Paket med integrerad termostatventil och handratt Används när individuell rumsstyrning önskas och kompletteras då med ställdon, rumstermostat och basenhet. Klämringskopplingar G20 12 mm klämringskopplingar (artikel nr ) 16 mm klämringskopplingar (artikel nr ) 17 mm klämringskopplingar (artikel nr ) 20 mm klämringskopplingar (artikel nr ) Presskopplingar G20 16 mm presskopplingar (artikel nr ) 17 mm presskopplingar (artikel nr ) 20 mm presskopplingar (artikel nr ) Om en 350W elpatron ska installeras i fördelarstaven krävs att en fördelare med en extra slingutgång beställs slingor Parvis GV 958,00 kr/par slingor Parvis GV 1 133,00 kr/par slingor Parvis GV 1 391,00 kr/par 111

112 SHUNT TMIX S TILLBEHÖR Golvvärme THERMOSYSTEM GOLVVÄRME SHUNT TMIX S TILLBEHÖR TMIX S PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV TMix S Standard Självverkande termostat med luftgivare GV 613,00 kr TMix S Konstant Består av; Självverkande termostat med extern givare för dykrör Håller framledningstemp. konstant eller maxbegränsad. Lämplig för utomhusstyrda anläggingar. GV 613,00 kr TMix S Trådbunden rumsreglering Består av: Trådbunden termostat XC A Trådburen basenhet EC 2 Ställdon 24V Adapterring Paketartikel GV Tot pris: 1102,00 kr TMix S Trådlös rumsreglering Består av: Trådlös termostat XCR A Trådlös basenhet ICR1 Ställdon 230V Adapterring Paketartikel GV Tot pris: 1828,00 kr TMIX S PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För TMix S Manuell Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt TMix S Motor Styrsignal 24V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix S Motor Styrsignal 230V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix S Motor Styrsignal 0-10V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix S Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare Komplett styrning inkl. regulator GV 3 435,00 kr/st 112

113 THERMOSYSTEM GOLVVÄRME SHUNT TMIX S TILLBEHÖR ELPATRON 350W Paket för shunt TMix S Upprätthåller en komfortabel golvtemperatur på ca 25 C (± 1,5 C), under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för golvytor med klinker. SHUNT TMIX S TILLBEHÖR Golvvärme När en elpatron ska installeras i fördelarstaven krävs att en fördelare med en extra slingutgång beställs. Maximalt golvyta: 12 m 2 (29W/m 2 ). Säkerhetsventil: 4 bar Elementeffekt: 350W 230V Anslutning: G25 med O-ringtätning Paket för shunt TMix S GV 860,00 kr/st TERMOSTATVENTILPAKET Paket med integrerad termostatventil och handratt Används när individuell rumsstyrning önskas och kompletteras då med ställdon, rumstermostat och basenhet Levereras i paket med termostatventil och GV handratt 67,00 kr/st FÖRDELARSKÅP SHUNT TMIX S Kompletteras med ram och lucka Djup: Höjd: Bredd: 145 mm 550 mm 390 mm För shunt med fördelare 1-4 slingor GV 1438,00 kr/st RAM MED LUCKA Till fördelarskåp Shunt TMix S Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. Färg: RAL 9010 Låskolv med nyckel finns som tillbehör Passar även skåp (390 mm) För reglad gipsvägg. Hål i väggskiva för ram: 410 x 550 mm MS 515,00 kr/st 113

114 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD SHUNT TMIX M PRODUKTEGENSKAPER TMix M är en shunt i rostfritt stål som är lämplig för ytor upp till 200 m 2. Shunten kan kopplas direkt mot golvvärmefördelare. Används vid nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor. REGLERING Shunten kan utrustas med fem olika regleralternativ. Installera en 350W elpatron för att upprätthålla en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m 2 (29W/m 2 ), under delar av året när den ordinarie värmekällan är avstängd. INGÅENDE KOMPONENTER Konsol Cirkulationspump Termostat- och returventil Kopplingar för anslutningar mot Thermotech golvvärme fördelare ( R u 25 - R u 25 med lekande mutter) Manuell avluftningsventil och påfyllningsanslutning Nipplar för primär anslutning ( R u 15-R i 20 ) Adapter för vriden pump FAKTA ARTIKELNUMMER (TMix M Manuell) PRIMÄR ANSLUTNING R i 15, c/c-mått 130 mm ( nippel R u 15-R i 20 ) SEKUNDÄR ANSLUTNING R i 25, c/c-mått 200 mm AVLUFTARE Manuell STAV Rostfritt stål PUMP Grundfos Alpha L2 RELATERADE PRODUKTER Skåp Reglering Matningsrör Kopplingar Fästdetaljer MÅTT Mått inkl. reglering (konstant) KAPACITET Vid 50 W/m 2 och 5 C temperaturfall. Angivna längder avser längsta slinga. Gäller samtliga versioner Rör Slinglängd (m) Kapacitet (m 2 ) 12 x 2 mm 50 m 100 m 2 16 x 2 mm 85 m 200 m 2 17 x 2 mm 85 m 200 m 2 20 x 2 mm 110 m 200 m (120 med vriden pump)

115 THERMOSYSTEM GOLVVÄRME SHUNT TMIX M SHUNT TMIX M Golvvärme SHUNT TMIX M Manuell För manuell styrning av framledningstemperaturen med handratt. Kapacitet: Ca 200 m 2 (vid 50 W/m 2 ) beroende på primär temperatur. Reglering beställs separat Manuell GV 6 175,00 kr/st TMIX M PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För TMix M Manuell Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt TMix M Konstant Består av; Självverkande termostat med extern givare för dykrör. Håller framledningstemperaturen konstant eller maxbegränsad. Lämplig för utomhusstyrda anläggningar. GV TMix M Motor 24V Består av; termostatventil för byte, ställdon och övergångar 613,00 kr/st För anslutning till extern regulator GV 1 664,00 kr/st TMix M Motor 230V Består av; termostatventil för byte, ställdon och övergångar TMix M Motor 0-10V Består av; termostatventil för byte, ställdon och övergångar TMix M Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare För anslutning till extern regulator GV 1 664,00 kr/st För anslutning till extern regulator GV 1 664,00 kr/st Komplett styrning inkl. regulator GV 3 435,00 kr/st KOPPLING MED UNION Rak R u 25 Koppling för direkt montage mot golvvärmefördelare GV 77,00 kr/st 115

116 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD INTEGRAL PRODUKTEGENSKAPER Integral är en shunt med integrerad fördelare som finns i storlekarna 2-10 slingor. DIN-skena medföljer, på vilken basenheten för rumsreglering kan monteras. Integralen levereras med cirkulations pump, Grundfos Alpha L2. Anslutning för matningsrör R i 15 (R i 20 med medföljande adaptrar). Anslutning för golvvärmerör G20. FAKTA ARTIKELNUMMER 552xx Med varvtalsstyrd pump xx = avser antal slingor PRIMÄR ANSLUTNING R i 15, c/c-mått 130 mm ( nippel R u 15-R i 20 ) SEKUNDÄR ANSLUTNING G20, c/c-mått 50 mm PÅFYLLNING/AVTAPPNING G20 med lock STAV Rostfritt stål AVLUFTARE Manuell TERMOMETER Inbyggd i tillopp- och returstavar RELATERADE PRODUKTER By-pass Tillbehör By-passbricka Tillbehör Skåp Reglering Matningsrör Kopplingar Fästdetaljer REGLERING Shunten kan utrustas med fem olika regleralternativ. Installera en 350W elpatron för att upprätthålla en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m 2 (29W/m 2 ), under delar av året när den ordinarie värmekällan är avstängd. INGÅENDE KOMPONENTER MÅTT Mått inklusive reglering (konstant). Konsol Cirkulationspump Termostat- och returventil Manuell avluftningsventil och påfyllningsanslutning Nipplar för primär anslutning ( R u 15-R i 20 ) Klämringskopplingar 17mm Adapter för vriden pump Skyddspåse Märkbrickor KAPACITET Vid 50 W/m 2 och 5 C temperaturfall. Angivna längder avser längsta slinga. Gäller samtliga versioner. Rör Slinglängd (m) Kapacitet (m 2 ) 12 x 2 mm 50 m 100 m 2 16 x 2 mm 85 m 200 m 2 17 x 2 mm 85 m 200 m 2 20 x 2 mm 110 m 200 m (120 med vriden pump) A A Slingor (mm)

117 THERMOSYSTEM GOLVVÄRME INTEGRAL INTEGRAL Golvvärme INTEGRAL Shunt med integrerad golvvärmefördelare i rostfritt stål Integralen finns i storlekarna 2-10 slingor. Manuell styrning av framledningstemperatur med handratt (dykrör förmonterat). Reglering beställs separat. Kapacitet: 200 m 2 vid 50W/m 2 och 5 C temperaturfall. Anpassa fördelaren: Klämringskopplingar G20 12 mm klämringskopplingar (artikel nr ) 16 mm klämringskopplingar (artikel nr ) 17 mm klämringskopplingar (artikel nr ) 20 mm klämringskopplingar (artikel nr ) Presskopplingar G20 16 mm presskopplingar (artikel nr ) 17 mm presskopplingar (artikel nr ) 20 mm presskopplingar (artikel nr ) Integral Manuell slingor GV 8 392,00 kr/st slingor GV 8 750,00 kr/st slingor GV 9 209,00 kr/st slingor GV 9 647,00 kr/st slingor GV ,00 kr/st slingor GV ,00 kr/st slingor GV ,00 kr/st slingor GV ,00 kr/st slingor GV ,00 kr/st 117

118 INTEGRAL TILLBEHÖR Golvvärme THERMOSYSTEM GOLVVÄRME INTEGRAL TILLBEHÖR INTEGRAL PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För Integral Manuell Installation av ställdon kräver att tvåvägsventilen byts till en annan ventil som är anpassad för styrning via elektriskt ställdon. Paketen måste beställas samtidigt som Integralen då eftermontage inte är möjligt Integral Konstant Framledningstemperaturen GV Består av; Självverkande termostat med extern givare för dykrör. utomhusstyrda maxbegränsas. Lämplig för anläggningar Integral Motor 24V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 613,00 kr/st 1 664,00 kr/st Integral Motor 230V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 664,00 kr/st Integral Motor 0-10V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 664,00 kr/st Integral Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare Komplett styrning inkl. regulator GV 3 435,00 kr/st ELPATRON 350W Paket för shunt TMix XS, TMix M och Integral Upprätthåller en komfortabel golvtemperatur på ca 25 C (± 1,5 C) under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för golvytor med klinker. Maximal golvyta: 12 m 2 (29W/m 2 ). Säkerhetsventil: 4 bar Elementeffekt: 350W 230V Anslutning: G25 med O-ringtätning Paket för shunt TMix XS, TMix M och Integral GV 860,00 kr/st 118

119 THERMOSYSTEM GOLVVÄRME INTEGRAL TILLBEHÖR INTEGRAL TILLBEHÖR Golvvärme 76323/ / ÖVERGÅNGAR OCH KOPPLINGSSET FÖR MATARLEDNINGSRÖR TILL INTEGRAL G20 - R u 15, 10 st/påse Övergång, rak med utv. gänga KP 31,00 kr/st G25 - R u 20, 10 st/påse Övergång, rak med utv. gänga KP 36,00 kr/st G20 - R u 15, 10 st/påse Övergång, 90 0 vinkel med utv. gänga G25 - R u 20, 10 st/påse Övergång, 90 0 vinkel med utv. gänga KP KP 35,00 kr/st 57,00 kr/st Dim 20 mm - G20, 10 st/påse Kopplingsset KP 39,00 kr/st PRESS KOPPLINGAR FÖR MATARLEDNINGSRÖR TILL INTEGRAL Övergång, med utvändig gänga Dim 20 mm - R u 15, KP 62,00 kr/st Dim 26 mm - R u 20, KP 108,00 kr/st Dim 26 mm - R u 20, vinkel KP 108,00 kr/st 119

120 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD SHUNT TMIX L2 PRODUKTEGENSKAPER Shunt TMix L2 i rostfritt stål, levereras med cirkulationspump, Grundfos Alpha L2. TMix L2 passar för medelstora anläggningar där det finns cirkulationspump på det primära systemet. Shunten är lämplig att kopplas mot två till tre golvvärmefördelare via tex. en gruppfördelare. Lämpliga användningsområden är nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor. REGLERING Shunten kan utrustas med fem olika regleralternativ. INGÅENDE KOMPONENTER Cirkulationspump, Grundfos Alpha L2. Termostatventil DN20 Returventil R i 20 Manuell avluftningsventil Inbyggd strypventil Inbyggd bypass med regleringsventil FAKTA ARTIKELNUMMER PRIMÄR ANSLUTNING SEKUNDÄR ANSLUTNING AVLUFTARE (TMix L2 Manuell) R i 20 3/4 inv. c/c-mått 200 mm R i 25 1 inv. c/c-mått 200 mm Manuell STAV Rostfritt stål RELATERADE PRODUKTER Kopplingar för direkt montage mot golvvärmefördelare Reglering Matarledningsrör Kopplingar Fästdetaljer MÅTT Tillbehör KAPACITET 350m 2 vid 50 W/m 2 och 5 C temperaturfall. Max tryckfall vid shunt 30 kpa (530 monterad injusteringsventil med mätring) 120

121 THERMOSYSTEM GOLVVÄRME SHUNT TMIX L2 SHUNT TMIX L2 Golvvärme SHUNT TMIX L2 Shunt i rostfritt stål Manuell styrning av framledningstemperatur med handratt. Anläggningsskena för självverkande termostat medföljer. Reglering beställs separat. Kapacitet: 350 m 2 vid 50W/m 2 och 5 C temperaturfall Manuell Manuell styrning av framledningstemperaturen med handratt GV 7 292,00 kr/st SHUNT TMix L2 PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För TMix L2 Manuell Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt TMix L2 Konstant Består av; Självverkande termostat med extern givare för dykrör. Framledningstemperaturen maxbegränsas. Lämplig för utomhusstyrda anläggingar. GV 613,00 kr/st TMix L2 Motor 24V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 391,00 kr/st TMix L2 Motor 230V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 391,00 kr/st TMix L2 Motor 0-10V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 391,00 kr/st TMix L2 Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare Komplett styrning inkl. regulator GV 3 435,00 kr/st KOPPLING MED UNION Rak R u 25 Koppling för direkt montage mot golvvärmefördelare GV 77,00 kr/st 121

122 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD SHUNT TMIX L3 PRODUKTEGENSKAPER Shunt TMix L3 i rostfritt stål levereras med cirkulationspump, Grundfos Alpha L2. TMix L3 passar för medelstora anläggningar där det inte finns någon cirkulationspump i det primära systemet. Shunten kan användas vid anslutning till vattenburna uppvärmningssystem med fastbränsle, exempelvis vedpanna kopplad till ackumulatortank. Shunten är lämplig att kopplas mot två till tre golvvärmefördelare via t.ex. en gruppfördelare. Lämpliga användningsområden är nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor. REGLERING Shunten kan utrustas med fem olika regleralternativ. INGÅENDE KOMPONENTER Cirkulationspump, Grundfos Alpha L2 Termostatventil DN20 Returventil R i 20 Manuell avluftningsventil Inbyggd strypventil Inbyggd bypass med regleringsventil FAKTA ARTIKELNUMMER (TMix L3 Manuell) PRIMÄR ANSLUTNING c/c-mått 200 mm Tillopp R25 Retur R20 SEKUNDÄR ANSLUTNING R25, c/c-mått 200 mm AVLUFTARE Manuell STAV Rostfritt stål RELATERADE PRODUKTER Kopplingar för direkt montage Tillbehör mot golvvärmefördelare Reglering Matningsrör Kopplingar Fästdetaljer MÅTT KAPACITET 350m 2 vid 50 W/m 2 och 5 C temperaturfall. Max tryckfall vid shunt 30 kpa

123 SHUNT TMIX L3 Shunt i rostfritt stål. Manuel styrning av framledningstemperatur med handratt. Används till anläggningar utan primär cirkulationspump. Anläggningsskena för självverkande termostat medföljer. THERMOSYSTEM GOLVVÄRME SHUNT TMIX L3 SHUNT TMIX L3 Golvvärme Kapacitet: 350 m 2 vid 50W/m 2 och 5 C temperaturfall Reglering beställs separat Manuell Inblandning via 3-vägsventil med handratt GV 7 292,00 kr/st SHUNT TMix L3 PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För shunt TMix L3 Manuell Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt TMix L3 Konstant Består av: självverkande termostat med extern givare TMix L3 Motor 24V Består av; termostatventil för byte, ställdon och övergångar Håller framledningstemperaturen konstant via självverkande termostat med extern givare. För anslutning till extern regulator GV 613,00 kr/st GV 1 391,00 kr/st TMix L3 Motor 230V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 391,00 kr/st TMix L3 Motor 0-10V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator GV 1 391,00 kr/st TMix L3 Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare Komplett styrning inkl. regulator GV 3 435,00 kr/st KOPPLING MED UNION Rak R u 25 Koppling för direkt montage mot golvvärmefördelare GV 77,00 kr/st 123

124 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD SHUNT TMIX XXL PRODUKTEGENSKAPER Shunt TMix XXL i rostfritt stål med cirkulationspump Grundfos Magna Shunten kan kopplas direkt mot Gruppfördelare 2. Lämpliga användningsområden är nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas. Den primära kretsen (värmekällan) förutsätts ha egen cirkulationspump. REGLERING Shunt TMix XXL styrs endast av motoriserade ställdon. Val av ställdon beror på vilken styrsignal som kommer från regleringsenheten, och på spänningen. Som standard levereras ställdon avsett för 230 V, trepunkt. Regleringsenhet beställs separat. Lämplig regleringsenhet är Thermotechs Klima. För mer information se installationsanvisning IA506 Klimapaket. FAKTA ARTIKELNUMMER PRIMÄR ANSLUTNING Primärt tillopp R i 25 Primär retur R i 25, c/c-mått 255 mm SEKUNDÄR ANSLUTNING G50 för plantätning - R i 32 c/c-mått 255 mm AVLUFTARE Manuell RELATERADE PRODUKTER Reglering Matningsrör Kopplingar Fästdetaljer INGÅENDE KOMPONENTER Cirkulationspump Grundfos Magna Termostatventil DN 25 Kv10 Manuell avluftningsventil Inbyggd strypventil Inbyggd bypass med regleringsventil KAPACITET Ca 1500 m 2 vid 50 W/m 2, och temperaturfall av 8 C. Specifika data beräknas för varje anläggning. MÅTT Mått inklusive reglering

125 THERMOSYSTEM GOLVVÄRME SHUNT TMIX XXL SHUNT TMIX XXL Golvvärme SHUNT TMIX XXL Shunt i rostfritt stål Styrning av framledningstemperatur med ställmotor Kapacitet: Ca m 2 (vid 50 W/m 2 ) beroende på primär temperatur och temperaturfall Shunt TMix XXL Motor Ställmotor ingår som standard. 10 m varvtalsstyrd cirkulationspump 2-vägs ventil Kvs-värde: 10, ,00 kr/st SHUNT TMIX XXL PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För TMix XXL Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt Ställmotor XXL 230 V Ingår som standard i TMix XXL 3-punkts ställmotor för reglering av 2- och 3-vägs shuntventil GV 1 508,00 kr/st Ställmotor XXL 24 V 3-punkts ställmotor för reglering av 2- och 3-vägs shuntventil GV 1 508,00 kr/st Ställmotor XXL - 24V omställbar Med omställbar styrsignal till 0-10 V eller 3-punkts GV 1 960,00 kr/st Klimapaket för TMix XXL Ingående komponenter; 1 st värmeregulator med kurvinställning etc. 1 st utegivare 1 st framledningsgivare GV 1 998,00 kr/st Ställmotor beställs separat. KOPPLING G50 för plantätning - R i 32 I förnicklad mässing. Sitter som standard monterad på sekundära anslutningar på TMix XXL. Planpackning medföljer G50 för plantätning - R i 32 KP 191,00 kr/st 125

126 ÖVERSIKT THERMOSYSTEM ELPANNOR ELPATRON 350W För shunt ARTIKEL NR: / KAPACITET UPPVÄRMNING: Max yta 6 m 2 (vid 50W/ m 2 ) KAPACITET KOMFORTVÄRME: Max yta 12 m 2 (vid 29W/ m 2 ) BREDD: HÖJD: DJUP: SÄKERHETSVENTIL: ELEMENTEFFEKT: ANSLUTNING: ELPANNA 6 OCH 9kW 400 mm 480 mm 150 mm 4 bar 350W 230V G25 med O-ringtätning Utomhuskompenserad framledningstemperatur ARTIKEL NR: / KAPACITET UPPVÄRMNING: Max yta 120 m 2 / 180 m 2 (vid 50W/ m 2 ) BREDD: HÖJD: DJUP: VIKT: EXPANSIONSKÄRL: SÄKERHETSVENTIL: ELEMENTEFFEKT: 330 mm 930 mm 290 mm 40 kg 10 liter 2,5 bar ANSLUTNING: R u 20 6 kw (3+3 kw) 9 kw (6+3 kw) ELPANNA 2kW ARTIKEL NR: / KAPACITET: Max yta 40 m 2 (vid 50W/ m 2 ) BREDD: HÖJD: DJUP: VIKT: EXPANSIONSKÄRL: SÄKERHETSVENTIL: ELEMENTEFFEKT: ANSLUTNING: TILLBEHÖR: BYGGELPANNA 6kW 510 mm 500 mm 175 mm 6,2 kg 1 liter 3 bar 2000W 230V G20 ARTIKEL NR: Fördelare 2-4 slingor Kopplas mot golvvärmefördelaren med flexslang KAPACITET UPPVÄRMNING: Max yta 120 m 2 (vid 50W/ m 2 ) BREDD: HÖJD: DJUP: VIKT: EXPANSIONSKÄRL: SÄKERHETSVENTIL: ELEMENTEFFEKT: 330 mm 930 mm 400 mm 20 kg 4 liter 1,5 bar ANSLUTNING: R u 20 6 kw (3+3 kw) 126

127 THERMOSYSTEM GOLVVÄRME ELPANNOR ELPANNOR Golvvärme ELPATRON 350W 350W elpatron för max 12 m 2 golvyta (vid 29W/m 2 ) Thermotechs shuntar kan kompletteras med en 350W elpatron i syfte att upprätthålla en komfortabel golvtemperatur på ca 25 C (± 1,5 C) under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för golvytor med klinker. Maximal golvyta: 12 m 2 (29W/m 2 ). Säkerhetsventil: 4 bar Elementeffekt: 350W 230V Anslutning: G25 med O-ringtätning Paket för shunt TMix S Kräver en fördelare med en extra slingutgång för att rymma elpatronen. I paketet ingår huv och planadapter till den extra slingan på fördelaren. GV 860,00 kr/st Paket för shunt TMix XS, TMix M och Integral GV 860,00 kr/st ELPANNA 2 kw 2 kw elpatron för ca 40 m 2 golvyta (vid 50W/m 2 ) OBS! Vid användning i uterum, tag hänsyn till effektbehovet. Termostaten i pannan håller temperaturer anpassade till golvvärmesystem av alla slag. Pannans elpatron finns att få både i rostfritt och koppar beroende på vattenkvalité. Vi rekommenderar elpanna med kopparpatron i områden med hårt vatten. Elpannan är avsedd för invändig montering. Den kan kopplas in mot trycksatta system, då den har slutet expansionskärl. Pannan är elektriskt kopplad och anslutes via stickpropp. Styrning av rumstemperaturen kan ske via rumstermostat kopplad till pannan. Vid större ytor än en slinga kan täcka (ca 20 m 2 med 17 mm rör) ska fler slingor läggas. Fördelare för två till fyra slingor kan då enkelt anslutas till elpannan. Ingående komponenter; Vattenbehållare av rostfritt stål 1 st 2000 W elpatron i rostfritt eller koppar, elektriskt kopplad med stickpropp 1 st överhettningsskydd, tvåpoligt 1 st driftstermostat C (omställbar) Cirkulationspump Expansionskärl av rostfritt stål (slutet) Säkerhetsventil 3 bar Påfyllnings- och avluftningsventiler Manometer Klämringskopplingar 17 mm Mått: 510 x 500 x 175 mm Vikt: 6,2 kg/st Elpatron av rostfritt stål 1 slinga GV 7 800,00 kr/st Elpatron av koppar 1 slinga GV 7 800,00 kr/st 127

128 ELPANNOR Golvvärme THERMOSYSTEM GOLVVÄRME ELPANNOR FÖRDELARE TILL ELPANNA 2kW Fördelare i rostfritt stål med tillopps- och returstav Kopplingar för 17 x 2 mm golvvärmerör. Anpassa fördelaren: Paket med integrerad termostatventil och handratt Artikel nr Används när individuell rumsstyrning önskas och kompletteras då med ställdon, rumstermostat och basenhet. Klämringskopplingar G20 12 mm klämringskopplingar (artikel nr ) 16 mm klämringskopplingar (artikel nr ) 17 mm klämringskopplingar (artikel nr ) 20 mm klämringskopplingar (artikel nr ) Presskopplingar G20 16 mm presskopplingar (artikel nr ) 17 mm presskopplingar (artikel nr ) 20 mm presskopplingar (artikel nr ) slingor Parvis GV 1 295,00 kr/par slingor Parvis GV 1 555,00 kr/par slingor Parvis GV 1 815,00 kr/par ELPANNA 6 OCH 9 kw 6 kw elpatron, för ca 120 m 2 golvyta (vid 50W/m 2 ) 9 kw elpatron, för ca 180 m 2 golvyta (vid 50W/m 2 ) Elpannans framledningstemperatur är utomhuskompenserad och ställs in via värmekurva. Fäste för montage på vägg medföljer. Pannan är utrustad med: Cirkulationspump, 6 m Expansionskärl Säkerhetsventil 2,5 bar Jordfelsbrytare Automatisk avluftare Tvåstegstermostat Överhettningsskydd Manometer och termometer Givare för utomhustemperatur Mått: 330 x 930 x 290 mm Vikt: 34 kg Elementeffekt 6 kw (3 + 3 kw) GV ,00 kr/st Elementeffekt 9 kw (6 + 3 kw) GV ,00 kr/st 128

129 THERMOSYSTEM GOLVVÄRME ELPANNOR ELPANNOR Golvvärme BYGGPANNA 6 kw 6 kw elpatron, för ca 120 m 2 golvyta (vid 50W/m 2 ) 9 kw elpatron, för ca 180 m 2 golvyta (vid 50W/m 2 ) Komplett elpanna för användning vid driftsättning av golvvärmesystem. Elpannan är elektriskt kopplad och har flexibla slangar för anslutning mot fördelaren. Ett demonterbart stativ medföljer. Driftstermostat 0-50 C. Anslutningar: R u 25 Pannan är utrustad med: Cirkulationspump, 6 m Expansionskärl Säkerhetsventil 2,5 bar Tvåstegstermostat Överhettningsskydd Mått: Vikt: 670 x 1140 x 450 mm 20 kg Elementeffekt: 6 kw V ,00 kr/st Elementeffekt: 9 kw V ,00 kr/st MEKANISK RUMSTERMOSTAT Mekanisk rumstermostat med intern temperaturgivare, avsedd att placeras i det rum som ska styras. Lämplig att användas i kombination med Thermotech elpanna 2kW. Temperaturområde: 5-30ºC Termostat 230 V GV 411,00 kr/st 129

130 ÖVERSIKT THERMOSYSTEM VÄRMEVÄXLARPAKET Med Thermotech värmeväxlarpaket TMix E är det möjligt att installera vattenburen golvvärme kopplad till husets värmesystem i t. ex. små markvärmeanläggningar och uterum. Värmeväxlarpaketet separerar husets värmesystem från vattnet i värmesystemet utomhus. Värmen överförs via värmeväxlaren utan att vattnet i de båda systemen blandas. Det gör att man kan blanda frostskyddsmedel, exempelvis glykol, i vattnet som cirkulerar utomhus. Värmeväxlarpaket TMix E kan användas för exempelvis: Snösmältning vid entréer, uppfarter, gångvägar, ramper,parkeringsplatser och idrottsplatser. Golvvärme i uterum. Golvvärme i garage. Golvvärme i flervåningshus och vindsvåningar. Varje våning blir en sluten enhet, vilket underlättar vid underhåll och minimerar skadorna vid ev. läckage. Att ta till vara spillvärme från kylprocesser, t. ex. kyldiskar. Thermotechs färdigmonterade värmeväxlarpaket finns i två storlekar, med en liters (TMix E-20) eller två liters (TMix E-30) expansionskärl. Självklart kan vi dimensionera större anläggningar än detta. TMIX E-20 ARTIKEL NR: KAPACITET: Uppvärmning Max yta 80 m 2 (50W/m 2, T = 5 C) Uterum Max yta 60 m 2 (100W/m 2, T = 8 C) Snösmältning Max yta 50 m 2 (300W/m 2, T = 15 C) BREDD: 400 mm HÖJD: 480 mm DJUP: 150 mm EXPANSIONSKÄRL: 1 liter PRIMÄR ANSL: R i 15, c/c-mått 155 mm SEKUNDÄR ANSL: R i 25, c/c-mått 200 mm TMIX E-30 ARTIKEL NR: KAPACITET: Uppvärmning Max yta 150 m 2 (50W/m 2, T = 5 C) Uterum Max yta 120 m 2 (100W/m 2, T = 8 C) Snösmältning Max yta 80 m 2 (300W/m 2, T = 15 C) BREDD: 400 mm HÖJD: 600 mm DJUP: 200 mm EXPANSIONSKÄRL: 2 liter PRIMÄR ANSL: R i 15, c/c-mått 155 mm SEKUNDÄR ANSL: R i 25, c/c-mått 200 mm 130

131 THERMOSYSTEM GOLVVÄRME VÄRMEVÄXLARPAKET TMIX E VÄRMEVÄXLARPAKET TMix E20 Uppvärmning: Max yta 80 m 2 (50W/m 2, T = 5 C) Uterum: Max yta 60 m 2 (100W/m 2, T = 8 C) Snösmältning: Max yta 50 m 2 (300W/m 2, T = 15 C) VÄRMEVÄXLARE TMIX E Golvvärme Ingående komponenter: Värmeväxlare, 20 plåtar Cirkulationspump, 6 m Smutsfilter 1/2 Termostatventil R i 15 Säkerhetsventil, 4 bar Manometer, 0-6 bar Expansionskärl, 1 L Reglering beställs separat TMix E20 Manuell reglering med handratt på termostatventilen GV 7 977,00 kr/st VÄRMEVÄXLARPAKET TMix E30 Uppvärmning: Uterum: Snösmältning: Max yta 150 m 2 (50W/m 2, T = 5 C) Max yta 120 m 2 (100W/m 2, T = 8 C) Max yta 80 m 2 (300W/m 2, T = 15 C) Ingående komponenter: Värmeväxlare, 30 plåtar Cirkulationspump, 6 m Smutsfilter 1/2 Termostatventil R i 15 Säkerhetsventil, 4 bar Manometer, 0-6 bar Expansionskärl, 2 L Reglering beställs separat TMix E30 Manuell reglering med handratt på termostatventilen GV 8 436,00 kr/st 131

132 VÄREMVÄXLARE TMIX E Golvvärme THERMOSYSTEM GOLVVÄRME VÄRMEVÄXLARPAKET TMIX E FÖRDELARE TMIX E För anslutning av 1 slinga till värmeväxlarpaket TMix E På fördelaren sitter klämringskopplingar för 17 mm rör. Dessa kan bytas ut till annan G20 koppling. Vid behov av fler slingor används Industrifördelare (artikel nr.. 507xx) GV 618,00 kr/st VÄRMEVÄXLARPAKET PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För värmeväxlare TMix E20 och E30 Paketen måste beställas samtidigt som värmeväxlaren då eftermontage inte är möjligt TMix E20/30 Returbegränsning Returbegränsande temperaturkänselkropp på termostatventilens primära sida GV 304,00 kr/st TMix E20/30 Luftgivare Temperaturkänselkropp med luftgivare GV 613,00 kr/st TMix E20/30 Konstant Temperaturkänselkropp med givare för framledningstemperatur Anläggningsskena. GV 613,00 kr/st TMix E20 Motor Styrsignal 24V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix E20 Motor Styrsignal 230V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix E20 Motor Styrsignal 0-10V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix E30 Motor Styrsignal 24V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix E30 Motor Styrsignal 230V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st TMix E30 Motor Styrsignal 0-10V Består av; termostatventil för byte, ställdon och övergångar Regulatorpaket beställs separat GV 1 664,00 kr/st 132

133 ÖVERSIKT REGLERING Thermotechs reglering är ett komplett reglersystem anpassat för att uppnå bästa funktion, komfort och driftsekonomi. ThermoSystem har reglering för fördelare, shuntar värmeväxlare och elpannor. Man kan välja att reglera via luftgivare, vattengivare eller utomshuskompenserad styrning. Rumsregleringen kan ske trådbundet eller tråslöst. I vårt sortiment av reglering finns: Rumstermostat Basenhet Ställdon Ställmotor Självverkande termostat Reglerpaket med utomhuskompensering Termostatventil Returventil Kulventil golvvärme Gruppventil med flödesmätare 133

134 PRODUKTBLAD PRODUKTBLAD PRODUKTBLAD RUMSREGLERING FAKTA RUMSTERMOSTAT XC MÅTT 82 x 82 x 16 mm TRÅDBUNDEN TERMOSTAT XC A Temperaturområde Luft: 5-30 C TRÅDLÖS TERMOSTAT XCR A Temperaturområde Luft: 5-30 C TRÅDBUNDEN TERMOSTAT XC AF 6729X Temperaturområde Luft: 5-30 C Golv: C TILLBEHÖR RUMSTERMOSTAT XC Golvgivare (till XC AF) Lock för offentlig miljö Transparent front Bildkälla: Tapet från Boråstapeters kollektion Graceful living, artikelnr 6601 PRODUKTEGENSKAPER Thermotechs rumsreglering är ett komplett reglersystem anpassat för att uppnå bästa funktion, komfort och driftekonomi. I sortimentet ingår rumstermostater, basenheter i olika storlekar samt ställdon. PI-reglerteknik med börvärdesbegränsning och funktionerna nattsänkning och ventilmotionering är standard. PI-reglering säkerställer en jämn reglering av rumstemperaturen. Det leder till bättre komfort och energibesparing i jämförelse med traditionell reglerteknik (på/av reglering). Väljer man trådbunden termostat (XC AF) kan man få reglering av både luft- och golvtemperatur genom en golvgivare. Det trådlösa sortimentet underlättar vid renovering och intallation. Kunden kan enkelt anpassa termosterna XC A, XC AF och XCR A till sin egen design genom en utbytbar front. RUMSTERMOSTAT EC DISPLAY MÅTT 90 x 100 x 22 mm TRÅDBUNDEN TERMOSTAT EC D Vit Svart TRÅDLÖS TERMOSTAT ICR D Vit Svart Temperaturområde Luft: 5-30 C BASENHETER TRÅDBUNDEN BASENHET EC MÅTT 85 x 85 x 40 mm Max antal zoner 2 Max antal ställdon 4 TRÅDLÖS BASENHET ICR1 230V MÅTT 85 x 85 x 40 mm Max antal zoner 1 Max antal ställdon 5 Skyddsklass IP 55 TRÅDBUNDEN BASENHET EC MÅTT 350 x 118 x 62 mm Max antal zoner 8 Max antal ställdon 12 Skyddsklass IP 20 TRÅDLÖS BASENHET ICR6 / ICR / MÅTT 350 x 118 x 62 mm Max antal zoner 6 / 8 Max antal ställdon 12 Skyddsklass IP

135 THERMOSYSTEM GOLVVÄRME RUMSREGLERING RUMSREGLERING Golvvärme RUMSTERMOSTAT XC OCH XCR Elektroniska rumstermostater för trådbunden eller trådlös temperaturstyrning Utbytbar front om man vill anpassa termostaten till omgivande miljö. PI-reglering, börvärdesbegränsning, nattsänkning och ventilmotionering Trådbunden XC A termostat (vit) GV 343,00 kr/st Trådbunden XC AF termostat (vit) Golvgivare beställs separat. Välj typ av ställdon (NO eller NC). ECO-läge samt frysskyddsläge för extern styrning. GV 400,00 kr/st Trådbunden XC AF termostat (svart) Golvgivare beställs separat. Välj typ av ställdon (NO eller NC). ECO-läge samt frysskyddsläge för extern styrning. GV 432,00 kr/st Trådlös XCR A termostat (vit) Elektronisk rumstermostat för trådlös kommunikation med basenheten. Batterier: 2 x 1,5 V AAA GV 640,00 kr/st /67297 RUMSREGLERING XC TILLBEHÖR Golvgivare som används tillsammans med rumstermostat XC AF Längd: 5 meter. Temperaturområde golv: C Max- eller minbegränsning av golvtemperaturen alternativt reglering endast viagolvgivare. GV 83,00 kr/st Lock för blockering av temperaturinställning (vitt) Installeras istället för standardvred. GV 21,00 kr/st Transparant frontpanel för termostater Används för att anpassa utseendet på termostaten. GV 21,00 kr/st Vit frontpanel för termostater GV 21,00 kr/st 135

136 RUMSREGLERING Golvvärme THERMOSYSTEM GOLVVÄRME RUMSREGLERING RUMSTERMOSTAT EC D OCH ICR D Elektroniska rumstermostater med display för trådbunden eller trådlös temperaturstyrning PI-reglering, börvärdesbegränsning och ventilmotionering. Funktion för frysskyddsläge (underhållsvärme) och ECO-läge (nattsänkning). Låsning av inställningar för offentlig miljö Trådbunden ECD GV termostat (vit) 530,00 kr/st Trådbunden ECD termostat (svart) GV 530,00 kr/st Trådlös ICR D termostat (vit) Fungerar ej med utgångna modeller av basenheter. Batterier: 2 x 1,5 V AA GV 723,00 kr/st Trådlös ICR D termostat (svart) Fungerar ej med utgångna modeller av basenheter. Batterier: 2 x 1,5 V AA GV 723,00 kr/st 136

137 THERMOSYSTEM GOLVVÄRME RUMSREGLERING RUMSREGLERING Golvvärme BASENHET EC2 OCH ICR1 Trådbunden och trådlös basenhet Trådbunden EC2 Max antal termostater: 2 st Max antal ställdon: 4 st Med separat 24 V transformator och kopplingsplint för termostater och ställdon. GV 478,00 kr/st Trådlös ICR1 Antal termostater: 1 st Antal ställdon: max 5 st Matningsspänning: 230 V För 230 V ställdon. Potentialfri reläutgång. Om 24 V ställdon används krävs extern transformator. GV 957,00 kr/st BASENHET EC8 OCH ICR6/ICR8 Trådbunden och trådlös basenhet Monteras på DIN-skena som följer med golvvärmefördelaren. Basenheten har pumpstyrning och funktion för motionering av cirkulationspump. Med inbyggd 24 V transformator och kopplingsplint för termostater och ställdon Trådbunden EC8 Max. antal termostater: 8 st Max. antal ställdon: 12 st GV 1 134,00 kr/st Trådlös ICR6 Max. antal termostater: 6 st Max. antal ställdon: 12 st GV 2 990,00 kr/st Trådlös ICR8 Max. antal termostater: 8 st Max. antal ställdon: 12 st GV 3 302,00 kr/st 137

138 REGLERING Golvvärme THERMOSYSTEM GOLVVÄRME REGLERING STÄLLDON 24V eller 230V Ett termoelektriskt ställdon för on/off styrning av vattenflödet i ventilerna. NC, strömlöst stängd. Mått: Längd kabel: 40 x 66 x 40 mm 660 mm V GV 281,00 kr/st V Används till trådlös basenhet ICR1 GV 281,00 kr/st ADAPTERRING För ventiler med M28mm x 1,5 anslutning GV 73,00 kr/st STÄLLMOTOR Elektrisk motor för styrning av två- eller trevägsventil. Motorn kan kopplas mot extern regulator (hos värmekällan) för separat utomhuskompensering av golvvärmesystemet. Passar ventiler med gänga M30 x 1,5. Val av ställmotor (230 V, 24 V eller 0-10 V) beror på regulatorns styrsignal VAC, 3-punkts GV 1 185,00 kr/st VAC, 3-punkts GV 1 185,00 kr/st VAC, 0-10V GV 1 185,00 kr/st 138

139 THERMOSYSTEM GOLVVÄRME REGLERING REGLERING Golvvärme SJÄLVVERKANDE TERMOSTAT Vatten Termostatvred för montage på termostatventil med gänga M28 x 1,5. Känselkropp för montage i dykrör eller i anliggningsskena. Vissa ventiler behöver adapter. Ingår i shunt TMix S Konstant, TMix M Konstant och TMix L2 Konstant. Anslutning M28 x 1, Temperaturområde: C GV 613,00 kr/st SJÄLVVERKANDE TERMOSTAT Vatten Termostatvred för montage på termostatventil med gänga M30 x 1,5. Känselkropp för montage i dykrör eller i anliggningsskena. Vissa ventiler behöver adapter. Ingår i shunt TMix L3 Konstant. Anslutning M30 x 1, Temperaturområde: C GV 613,00 kr/st SJÄLVVERKANDE TERMOSTAT Luft Termostatvred för montage på termostatventil med gänga M28 x 1,5. Känselkropp för montage på väggen. Vissa ventiler behöver adapter. Ingår i shunt TMix S Standard. Anslutning M28 x 1, Temperaturområde: 6-28 C GV 613,00 kr/st SJÄLVVERKANDE TERMOSTAT Luft Termostatvred för montage på termostatventil med gänga M30 x 1,5. Känselkropp för montage på väggen. Vissa ventiler behöver adapter. Anslutning M30 x 1, Temperaturområde: 6-28 C GV 613,00 kr/st 139

140 REGLERING Golvvärme THERMOSYSTEM GOLVVÄRME REGLERING SJÄLVVERKANDE TERMOSTAT Luft med extern givare Termostatvred för montage på termostatventil med gänga M30 x 1,5. Känselkropp för montage på väggen. Vissa ventiler behöver adapter. Anslutning M30 x 1, Temperaturområde: 6-28 C GV 613,00 kr/st SJÄLVVERKANDE TERMOSTAT Returbegränsning Termostatvred för montage på termostatventil med gänga M30 x 1,5. Vissa ventiler behöver adapter. Monteras på returbegränsningsventil. Ingår i R1. Anslutning M28 x 1, Returbegränsning: C GV 304,00 kr/st REGULATORPAKET Klima Reglerpaket för utomhuskompenserad styrning av framledningstemperaturen. Ställmotorn beställs separat. Styr en värmekrets. Ställbara parametrar: Kurva, max- och minbegränsning av framledningstemperaturen etc. Klimapaketet passar alla shuntar. Ingående komponenter: 1 st värmeregulator med kurvinställning etc. 1 st utegivare 1 st framledningsgivare Reglerpaket med trådbunden utegivare Reglerpaket med trådlös utegivare För 230 VAC, 3-punkts ställmotor För 230 VAC, 3-punkts ställmotor GV GV 1999,00 kr/st 3 499,00 kr/st TILLBEHÖR REGULATORPAKET Trådlös utetemperaturgivare Som alternativ till standardgivare GV 1 500,00 kr/st 140

141 THERMOSYSTEM GOLVVÄRME REGLERING REGLERING Golvvärme TERMOSTATVENTIL DN 15 Ventil i förnicklad mässing med M28 x 1,5 anslutning Kan användas med självverkande termostat eller För ställdon krävs adapter Anslutning rör: G20 Anslutning: M28 x 1,5 Klämringskopplingar beställs separat G20 Kvs värde: 1,1 GV 263,00 kr/st Tillbehör: Union R u 15-G15 (löpande mutter) GV 36,00 kr/st RETURVENTIL DN 15 Ventil i förnicklad mässing Klämringskopplingar beställs separat G20 Kvs värde: 1,9 GV 118,00 kr/st Tillbehör: Union R u 15-G15 (löpande mutter) GV 36,00 kr/st TERMOSTATVENTIL DN 25 För fördelarstyrning Ventil i mässing på vilken ställdon eller temperaturkänselkropp kan monteras. Används till exempel vid fördelarstyrning då ventilen placeras före fördelaren och styr golvvärmesystemet tillsammans med centralt placerad termostat. Adapter för gänga M30 x 1,5. Kapacitet: ca 150 m 2 golvvärme (vid 50 W/m 2 ) Kvs-värde: 5,1 Anslutning: R i 25 x R u 25 (med löpande mutter) Med ventilbröst gänga M28 x 1,5 GV 613,00 kr/st Med ventilbröst gänga M30 x 1,5 GV 613,00 kr/st TERMOSTATVENTIL Ventil i förnicklad mässing med M30 x 1,5 anslutning Ventilen har linjär karakteristik och används tillsammans med ställmotorer. Med ventilbröst gänga M30 x 1, DN 15 Kvs värde: 3,5 GV 304,00 kr/st DN 20 Kvs värde: 4,5 GV 407,00 kr/st 141

142 REGLERING Golvvärme THERMOSYSTEM GOLVVÄRME REGLERING KULVENTIL DN 25 Rak Avstängningsventil i förnicklad mässing. För byte till rak anslutning för golvvärmefördelare (artikel nr. 503xx). Anslutning: G25 x R u 25 (med löpande mutter) Rött handtag KV 196,00 kr/st Blått handtag KV 196,00 kr/st KULVENTIL DN 25 Vinkel Avstängningsventil i förnicklad mässing. Monterad på golvvärmefördelare (artikel nr. 503xx). Kan även monteras på industrifördelare (artikel nr. 507xx ) och gruppfördelare 1 (artikel nr. 508xx). Anslutning: G25 x R u 25 (med löpande mutter) Rött handtag KV 196,00 kr/st Blått handtag KV 196,00 kr/st KULVENTIL DN 25 PLAN Vinkel med plantätning Avstängningsventil i förnicklad mässing. Monterad på golvvärmefördelare (artikel nr. 503xx). Kan även monteras på industrifördelare (artikel nr. 507xx ) och gruppfördelare 1 (artikel nr. 508xx). Anslutning: G25 x G25 plan Rött handtag KV 196,00 kr/st Blått handtag KV 196,00 kr/st 142

143 THERMOSYSTEM GOLVVÄRME REGLERING REGLERING Golvvärme GRUPPVENTIL Med flödesmätare Ventilen ska användas när flera fördelare finns installerade och flödet behöver justeras dem emellan. Beroende på flödesbehov finns fyra olika storlekar Gruppventil DN 15 Kapacitet: 1-8 l/min, Anslutning: R i 15 Kvs-värde: 1,7 GV 510,00 kr/st Gruppventil DN 20 Kapacitet: 4-36 l/min, Anslutning: G25 Kvs-värde: 3, Gruppventil DN 25 Kapacitet: 5-50 l/min, Anslutning: R i 25 Kvs-värde: 5, Gruppventil DN 32 Kapacitet: l/min, Anslutning: R i 32 Kvs-värde: 9,0 GV GV GV 613,00 kr/st 922,00 kr/st 1 185,00 kr/st Tillbehör koppling Anslutningskoppling R u 20 - G25 (med löpande mutter) Krävs för anslutning av KP 82,00 kr/st 143

144 ÖVERSIKT THERMOSYSTEM FÖRDELARSKÅP FÖRDELARSKÅP FÖR INBYGGNAD GOLVVÄRMEFÖRDELARE OCH INTEGRAL Fördelarskåp i galvaniserad plåt för säker och dold installation av i vägg. Skåpet är förberett för infästning mot regel, armeringsjärn eller stativ under installationstiden. I skåpets sidor finns hål för matarledningsrör när matningen till golvvärmefördelaren kommer från sidan. Skenor i skåpet ger justerbar upphängning av golvvärmefördelare eller Integral. Täckskivor i genomskinlig plast finns som tillbehör. Skåpstommen kompletteras med en rörfixtur i plast som fixerar rören vid installation och ger en läckagesäker installation. Front monteras mot skåpstommen med befintliga skruvar. Rörfixtur samt front beställs separat. Djup: 120 mm, Höjd: 705 mm HÖLJE FÖR UTANPÅLIGGANDE MONTAGE AV FÖRDELARSKÅP Vid utanpåliggande montage av fördelarskåp monteras ett hölje som passar runt fördelarskåpet och döljer installationen. Höljet är tillverkat i pulverlackerad plåt och kan förses med låscylinder som tillbehör. Djup: 145 mm, Höjd: mm FÖRDELARSKÅP FÖR INBYGGNAD SHUNT TMIX S Fördelarskåp i lackerad plåt för montage av shunt TMix S med eller utan fördelare. Skåpet är förberett för infästning mot regel eller stativ under installationstiden. I skåpets sidor finns hål för matarledningsrör. Shunten monteras på befintliga skruvar i skåpet och fästs med vingmuttrar. Gummigenomföringar för kablage finns i skåpets överdel. Levereras med monterade tätningar och gumminippel för skvallerrör samt täckbricka för avslutning av skvallerrör genom vägg. Läckageindikering ansluts via utgång i skåpets botten. Front säljs separat, artikel nr Bredd: 350 mm, Djup: 145 mm, Höjd: 550 mm 144

145 THERMOSYSTEM GOLVVÄRME SKÅP SKÅP Golvvärme FÖRDELARSKÅP Skåpstomme Fördelarskåp i galvaniserad plåt för säker och dold installation av Thermotech golvvärmefördelare eller Integral. Kompletteras med rörfixtur, ram och lucka. Djup: Höjd: 120 mm 705 mm För golvvärmefördelare 2-5 slingor Bredd: 540 mm GV kr/st För golvvärmefördelare 6-9 slingor För Integral 2-6 slingor För golvvärmefördelare slingor För Integral 7-10 slingor Bredd: 740 mm GV kr/st Bredd: 940 mm GV kr/st FÖRDELARSKÅP RÖRFIXTUR Används för läckageindikering och fixering av rör. Levereras med monterade tätningar och gumminippel för skvallerrör samt täckbricka för avslutning av skvallerrör genom vägg. Rörfixturen monteras mot skåpet med en metallskena som medföljer skåpstommen För golvvärmefördelare, 17mm rör, 2-5 slingor Bredd: 540 mm GV 381,00 kr/st För golvvärmefördelare, 17mm rör, 6-9 slingor För golvvärmefördelare, 17mm rör, slingor Bredd: 740 mm GV 427,00 kr/st Bredd: 940 mm GV 464,00 kr/st För Integral, 17mm rör, 2-6 slingor Bredd: 740 mm GV 427,00 kr/st För Integral, 17mm rör, 7-10 slingor Bredd: 940 mm GV 464,00 kr/st För golvvärmefördelare, 20 mm rör, 2-5 slingor För golvvärmefördelare, 20 mm rör, 6-9 slingor För golvvärmefördelare, 20 mm rör, slingor Bredd: 540 mm GV 381,00 kr/st Bredd: 740 mm GV 427,00 kr/st Bredd: 940 mm GV 464,00 kr/st FRONT För fördelarskåp Front i lackerad plåt. Monteras mot skåpet med befintliga skruvar i skåpstommen. Låskolv med nyckel finns som tillbehör. Färg: RAL Passar skåpstomme Hål i väggskiva: 550 x 725 mm GV 863,00 kr/st Passar skåpstomme Hål i väggskiva: 750 x 725 mm GV 1 024,00 kr/st Passar skåpstomme Hål i väggskiva: 950 x 725 mm GV 1 180,00 kr/st 145

146 SKÅP Golvvärme THERMOSYSTEM GOLVVÄRME SKÅP HÖLJE FÖR UTANPÅLIGGANDE MONTAGE AV FÖRDELARSKÅP Hölje med justerbar höjd Botten av skåpet monteras mm från golv. Rörfixturer beställs separat. Färg: RAL 9010 Djup: 145 mm Höjd: mm För golvvärmefördelare 2-5 slingor Bredd: 540 mm GV 1 600,00 kr/st För golvvärmefördelare 6-9 slingor För Integral 2-6 slingor För golvvärmefördelare slingor För Integral 7-10 slingor Bredd:740 mm GV 1 850,00 kr/st Bredd:940 mm GV 2 300,00 kr/st FÖRDELARSKÅP SHUNT TMIX S Fördelarskåp i lackerad plåt för montage av shunt TMix S med eller utan fördelare Front säljs separat, artikel nr Djup: 145 mm Höjd: 550 mm Bredd: 390 mm För shunt med fördelare 1-4 slingor GV 1438,00 kr/st FRONT Till fördelarskåp Shunt TMix S Ram med lucka i vit lackerad plåt. Monteras med befintliga skruvar i fördelarskåpet. Färg: RAL 9010 Låskolv med nyckel finns som tillbehör Passar även skåp (390 mm) För reglad gipsvägg. Hål i väggskiva för ram: 410 x 550 mm MS 515,00 kr/st 146

147 THERMOSYSTEM GOLVVÄRME SKÅP TILLBEHÖR SKÅP TILLBEHÖR Golvvärme LÅS MED NYCKEL TILL FÖRDELARSKÅP Används för att begränsa åtkomst till fördelarskåp. Levereras med två nycklar Passar front med lucka , , Passar front med lucka , , GV GV 104,00 kr/st 124,00 kr/st TÄCKSKIVOR TILL FÖRDELARSKÅP Täckskivor av genomskinlig plast Används för att minska risken för att vatten sprutar ut ur fördelarskåp vid läckage. Fördelarskåp Artikel nr. 540 mm 2 st mm 1 st och 1 st mm 2 st x695 mm GV 94,00 kr/st x695 mm GV 156,00 kr/st X SKÅP TILLBEHÖR Täckbricka läckageindikering (vit) Medföljer inbyggnadsskåp Läckageindikering genom vägg GV 34,00 kr/st Täckbricka läckageindikering (krom) Läckageindikering genom vägg GV 69,00 kr/st Skarvmuff 25mm Medföljer inbyggnadsskåp Genomföring M25 Medföljer inbyggnadsskåp Propp M-13 (röd) Medföljer inbyggnadsskåp Propp M-27,9 (röd) Medföljer inbyggnadsskåp För fäste av läckageindikering GV 21,00 kr/st För dragning av el GV 5,00 kr/st För utgångar golvvärmerör GV 1,00 kr/st För utgångar matarlendning GV 1,00 kr/st 147

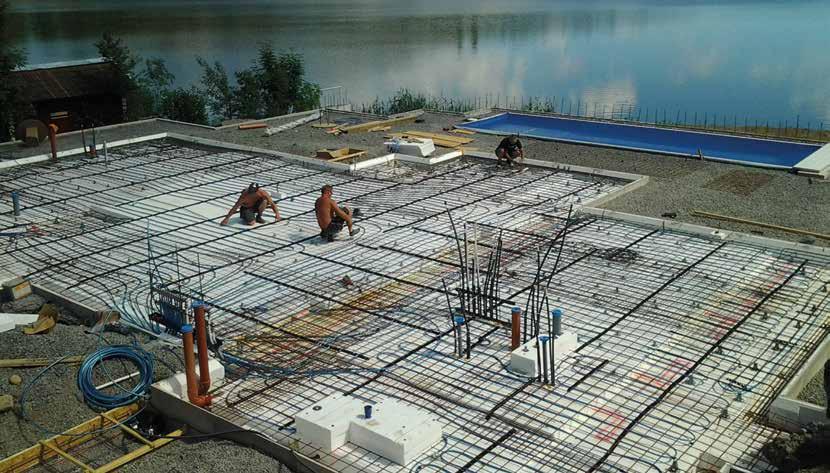

148 ÖVERSIKT MONTERINGSDETALJER Gör det enklare, snabbare och effektivare att montera Thermotechs alla system vid rördragnig och montering. FÖR SNÄVA BÖJAR AV RÖR: Rörböjstöd FÖR ATT FÄSTA RÖR I ISOLERING: Rörhållarskena Fästmärla Rörhållare Spikklammer (25-42 mm) FÖR ATT FÄSTA RÖR I TRÄ: Klammer med multifunktion Klammer för skyddsrör Spikklammer (8 och 12 mm) FÖR MONTAGE AV RÖR I SKÅP: Skarvmuff Genomföringar för skåp Märktejp Rörhuv Ändtätning FLEXIBELT RÖRMONTAGE: Dubbelhäftande tejp Buntband FÖR STAM OCH STRÅK: Se avsnitt Montagesystem 148

149 RÖRBÖJSTÖD THERMOTECH MONTERINGSDETALJER Rörböjstöd för fixering av rör vid snäva böjar, till exempel från golv upp till fördelaren. MONTERINGSDETALJER Thermotech För 12 mm rör, bockradie: 50 mm GV 10,00 kr/st För mm rör, bockradie: 60 mm GV 22,00 kr/st För 20 mm rör, bockradie: 100 mm GV 26,00 kr/st För mm rör, bockradie: 150 mm För 16 mm rör i rör GV 42,00 kr/st För mm rör, bockradie: 200 mm För mm rör i rör GV 73,00 kr/st För 42 mm rör, bockradie: 250 mm För 32 mm rör i rör GV 100,00 kr/st RÖRHÅLLARSKENA Plastskena för infästning av golvvärmerör För rördimensioner med Dy mm. Rörhållare c/c 100 mm. Vid underlag av cellplast trampas skenan med hulling fast. Vid fasta underlag, såsom betong eller trä, skjuts skenan utan hulling fast med betongspik eller plugg och skruv. Rörhållarskenan kan levereras monterad 5 och 5 med en total längd av 3,5 meter eller som lös skena med en längd av 0,7 meter. Åtgång: 0,8-1 meter rörhållarskena/m 2 golvyta Enkel skena 0,7 m med hullingar GV 17,00 kr/st Sammansatt skena 3,5 m med hullingar GV 83,00 kr/st Enkel skena 0,7 m utan hullingar GV 16,00 kr/st Sammansatt skena 3,5 m utan hullingar GV 78,00 kr/st 149

150 MONTERINGSDETALJER Thermotech THERMOTECH MONTERINGSDETALJER RÖRHÅLLARSKENA UTAN HULLINGAR Plastskena för infästning av golvvärmerör Rörhållare c/c 50 mm. Vid underlag av cellplast fästs skenan med fästmärlor. Vid fasta underlag, såsom betong eller trä, skjuts skenan utan hulling fast med betongspik eller plugg och skruv För 12 mm rör, längd 2 m 32 m/bunt GV 27,00 kr/m Materialåtgång: 1,2 m/m 2 vid c/c För 25 mm rör, längd 4 m Materialåtgång: 0,3-0,4 m/m 2 vid c/c m/bunt GV 49,00 kr/m FÄSTMÄRLA Märla av plast för infästning av rörhållarskenor mot cellplast Används rörhållarskena med integrerade hullingar behövs normalt inga separata fästmärlor. Materialåtgång: 2-3 st/m skena Benlängd 65 mm 100/frp GV 208,00 kr/frp Benlängd 45 mm 100/frp GV 208,00 kr/frp RÖRHÅLLARE MED SKRUV Rörhållare i plast för infästning av golvvärmerör mot cellplast Avsedd för cellplast som är minst 25 mm tjock. Materialåtgång: 5 st/m 2 (om bara rörhållare används) För mm rör 100/frp GV 239,00 kr/frp 150

151 RÖRHÅLLARE MED HULLINGAR Rörhållare i plast för infästning av golvvärmerör mot cellplast THERMOTECH MONTERINGSDETALJER MONTERINGSDETALJER Thermotech Avsedd för cellplast som är minst 100 mm tjock. Längd: Materialåtgång: 100 mm 5 st/m 2 om bara rörhållare används 1 st/m 2 som komplement till rörhållarskenor För mm rör 100/frp GV 239,00 kr/krt För 20 mm rör 100/frp GV 239,00 kr/krt För mm rör 100/frp GV 312,00 kr/krt RÖRHÅLLARE FÖR BUNTBAND Rörhållare i plast för infästning av golvvärmerör mot cellplast Används med buntband för infästning av rör. Buntband medföljer ej. Avsedd för cellplast som är minst 100 mm tjock. Längd: Materialåtgång: 100 mm 5 st/m 2 om bara rörhållare används 1 st/m 2 som komplement till rörhållarskenor För buntband 4,8 x 200 mm 10/frp GV 31,00 kr/frp BUNTBAND Buntband för fästning av golvvärmerör Används för att fästa rör mot armeringsnät eller tillsammans med rörhållare för buntband. Materialåtgång: 5 st/m 2 om bara buntband används 1 st/m 2 som komplement till rörhållarskenor ,5 x 98 mm 100/påse GV 16,00 kr/frp ,8 x 200 mm 100/påse GV 52,00 kr/frp 151

152 MONTERINGSDETALJER Thermotech THERMOTECH MONTERINGSDETALJER T-KLAMMER Klammer i plast för fästning av rör mm mot cellplast För att fästa matarrör mot isolering. Lämplig vid förläggning av rör i platta på mark. Materialåtgång: 2 st/m Dim mm 25st/påse GV 62,00kr/st Exempel: Exempel: Exempel: KLAMMER FÖR SKYDDSRÖR 25 MM Klammer i plast för fästning av rör 25 mm Flexibel klammer med många användningsområden. Lämplig vid fixering av rör i väggar och träbjälklag. Fixeringsavstånd: mm Dim 25 mm 10st/påse MS 61,00kr/frp KLAMMER FÖR RÖR-I-RÖR Plastklammer för fästning av rör För klamring av skyddsrör. Fixeringsavstånd: mm Dim 25 mm 50 st/frp MS 402,00 kr/frp Dim 34 mm 25 st/frp MS 242,00 kr/frp RÖRKLAMMER Plastklammer för synlig infästning av rör Rör dim mm MS 25,00 kr/st Rör dim mm c/c 40 mm MS 29,00 kr/st 152

153 SPIKKLAMMER Spikklammer för fästning av golvvärmerör mot träunderlag THERMOTECH MONTERINGSDETALJER MONTERINGSDETALJER Thermotech Materialåtgång: 5 st/m 2 om bara spikklammer används 1 st/m 2 som komplement till flytande golv mm 100st/frp GV 52,00 kr/frp mm 100st/frp GV 77,00 kr/frp mm 100st/frp GV 103,00 kr/frp METALLKLAMMER Enkel klammer i metall för fästning av rör Används t.ex. för fixering av golvvärmerör vid förläggning av Flytande golv. Skruv eller spik ingår ej. Materialåtgång: 5 st/m 2 om bara metallklammer används 1 st/m 2 som komplement till flytande golv Dim 17 mm 100 st/frp GV 258,00 kr/frp FIXERINGSBLECK FÖR SKYDDSRÖR Fixeringsavstånd: mm Dim 25 mm MS 7,00 kr/st FIXERINGSBLECK FÖR SKYDDSRÖR Fixeringsavstånd: mm Dim mm MS 15,00 kr/st 153

154 MONTERINGSDETALJER Thermotech THERMOTECH MONTERINGSDETALJER SKARVMUFF Skarvmuff av gummi Används för att skarva skyddsrör Dim 25 mm MS 21,00 kr/st Dim 28 mm MS 21,00 kr/st Dim 34 mm MS 24,00 kr/st Dim 42 mm MS 41,00 kr/st GENOMFÖRINGSHYLSA Hylsa av gummi Används som tätning i övergång mellan rör och skyddsrör, t.ex. vid röruppgång till diskbänk i kök Dim (16) - 10 mm MS 24,00 kr/st ÄNDTÄTNING FÖR RÖR OCH SKYDDSRÖR Ändtätning av cellplast diameter 16/25 mm Dim mm 10st/påse MS 12,00 kr/st 154

155 DUBBELHÄFTANDE TEJP THERMOTECH MONTERINGSDETALJER MONTERINGSDETALJER Thermotech Används för fixering av cellplastskivor vid förläggning av flytande golv samt rörhållarskivor. Materialåtgång: 1-3 löpmeter/m Bredd: 25 mm, Längd: 50 m GV 250,00 kr/st MÄRKTEJP Tejp för märkning av tappvatten- och golvvärmerör Märktejp röd Längd: 20 m, Bredd: 15 mm MS 15,00 kr/st Märktejp blå Längd: 20 m, Bredd: 15 mm MS 15,00 kr/st RÖRHUV Används för att skydda och skilja på kalla och varma matningar av tappvatten. Passar 16 mm rör Rörhuv röd 20st/påse MS 50,00 kr/st Rörhuv blå 20st/påse MS 50,00 kr/st 155

156 ÖVERSIKT MONTAGESYSTEM FÖR STAM OCH STRÅK Thermotech montagesystem möjliggör montage av rör på vägg, tak och golv. SNABBVALSGUIDE FÖR MONTAGESYSTEM MONTERING MED SKRUVSTIFT MONTERING PÅ MONTAGESKENA FÄST I TAK Skruvstift Plugg Rörhållare Montageskena Glidmutter Gängpinne Rörhållare MONTERING PÅ MONTAGESKENA FÄST PÅ VÄGG Väggplatta Montageskena Glidmutter Gängpinne Rörhållare 156

157 RÖRHÅLLARE Rörhållare för infästning mot gänga M8 eller M10 THERMOTECH MONTERINGSDETALJER MONTERINGSDETALJER Thermotech Enkelt montage med snabblåssystem. Krävs endast handkraft för att låsa fast röret. Ljuddämpande gummi i EPDM. Förpackning: 50 st/paket Rör dim mm MO 19,00 kr/st Rör dim mm MO 20,00 kr/st Rör dim mm MO 21,00 kr/st Rör dim mm MO 22,00 kr/st Rör dim mm MO 24,00 kr/st Rör dim mm MO 26,00 kr/st Rör dim mm MO 29,00 kr/st MONTAGESKENA Montageskena i varmförförzinkat utförande (FFZV) För steglös placering av fästpunkter. Gradering för varje centimeter. Längd 2000 mm Längd 2000 mm Förpackning: 10 st/paket MO 157,00 kr/st GLIDMUTTER M8 Glidmutter med bricka och fjäder. Snabb och steglös montering Förpackning: 50 st/paket MO 5,00 kr/st 157

158 MONTERINGSDETALJER Thermotech THERMOTECH MONTERINGSDETALJER ÄNDSKYDD Ändskydd för montageskena Förhindrar vassa kanter och ger ett snyggt skenavslut Förpackning: 50 st/paket MO 10,00 kr/st VÄGGPLATTA Väggplatta för montering av montageskena på vägg Skenan kan monteras horisontellt eller vertikalt Förpackning: 25 st/paket MO 82,00 kr/s BASPLATTA M8 Basplatta för vägg- och innertaksmontage Förpackning: 50 st/paket MO 10,00 kr/st VIKBYGEL M8 Vikbygel för fixering i ihåliga väggar och tak eller i profilerade takplåtar Längd 100 mm Förpackning: 25 st/paket MO 31,00 kr/st 158

159 BALKKLÄMMA M8 THERMOTECH MONTERINGSDETALJER MONTERINGSDETALJER Thermotech Balkklämma för montage på stålkonstruktioner. Krävs ingen svetsning eller borrning. Käftgap 23 mm Förpackning: 50 st/paket MO 36,00 kr/st SKRUVSTIFT M8 Skruvstift för montage med eller utan plugg. Med 6 mm sexkant och torx T Längd 60 mm Förpackning: 100 st/paket MO 1,90 kr/st Längd 100 mm Förpackning: 100 st/paket MO 2,70 kr/st Längd 150 mm Förpackning: 50 st/paket MO 3,50 kr/st BRICKA M8 Bricka i blankförzinkat utförande Förpackning: 100 st/paket MO 0,30 kr/st MUTTER M8 Mutter i blankförzinkat utförande Förpackning: 100 st/paket MO 0,30 kr/st 159

160 MONTERINGSDETALJER Thermotech THERMOTECH MONTERINGSDETALJER GÄNGSTÅNG M8 Gängstång i blankförzinkat stål Längd 2000 mm Förpackning: 25 st/paket MO 30,90 kr/st GÄNGPINNE M8 Gängpinne i blankförzinkat stål Längd 25 mm Förpackning: 100 st/paket MO 0,80 kr/st Längd 40 mm Förpackning: 100 st/paket MO 1,10 kr/st Längd 60 mm Förpackning: 100 st/paket MO 1,90 kr/st Längd 100 mm Förpackning: 100 st/paket MO 3,30 kr/st Längd 120 mm Förpackning: 50 st/paket MO 3,50 kr/st Längd 150 mm Förpackning: 50 st/paket MO 4,00 kr/st LÅNGMUTTER M8 Kan t.ex. användas för att skarva gängpinnar Längd 30 mm Förpackning: 100 st/paket MO 5,20 kr/st EXPANDERBULT M Längd 75 mm Förpackning: 100 st/paket MO 12,40 kr/st 160

161 BETONGSKRUV För motering i betong Ingen plugg behövs. THERMOTECH MONTERINGSDETALJER MONTERINGSDETALJER Thermotech x 40 Förpackning: 100 st/paket MO 4,10 kr/st BYGGPLÅTSKRUV Byggplåtskruv med gummibeklädd bricka Nyckel 8 mm ,5 x 6,4 Förpackning: 100 st/paket MO 8,20 kr/st UNIVERSALPLUGG Universalplugg avsedd för betong- och tegelmontage x 49 mm Förpackning: 100 st/paket MO 0,80 kr/st MAGNETHYLSA 8 mm Nyckel 8 mm För byggplåtskruv Förpackning: Styckevis MO 57,00 kr/st 161

162 ÖVERSIKT ÖVERSIKT ÖVERSIKT VENTILER Thermotech har ett sortiment av ventiler för att säkerställa funktion och underlätta installation. I vårt sortiment av ventiler finns: Injusteringsventiler med avtappning Differenstrycksventil DN15 VVC-ventiler Kulventiler med högt och lågt handtag 162

163 THERMOTECH VENTILER VENTILER Thermotech INJUSTERINGSVENTIL MED AVTAPPNING Med mätring Används som returventil för mätning och injustering R i 15, LF styckevis Kvs-värde: 0,48 IV 819,00 kr/st R i 15, MF styckevis Kvs-värde: 0,97 IV 819,00 kr/st R i 15, styckevis Kvs-värde: 1,95 IV 819,00 kr/st R i 15, LF styckevis Kvs-värde: 0,48 tappvatten IV 819,00 kr/st R i 15, MF styckevis Kvs-värde: 0,97 tappvatten IV 819,00 kr/st R i 15, styckevis Kvs-värde: 1,95 tappvatten IV 819,00 kr/st R i 20, styckevis Kvs-värde: 3,95 IV 922,00 kr/st R i 25, styckevis Kvs-värde: 7,9 IV 1 128,00 kr/st R i 32, styckevis Kvs-värde: 15,75 IV 1 231,00 kr/st R i 40, styckevis Kvs-värde: 21,5 IV 1 334,00 kr/st R i 50, styckevis Kvs-värde: 46,7 IV 1 849,00 kr/st DIFFERENSTRYCKSVENTIL DN15 Med kapillärrör Används för konstanthållning av differenstryck. Förinställning 5-30 kpa. Används tillsammans med en injusteringsventil som placeras på tilloppet R i 15, styckevis Kvs-värde: 2,66 IV 2 163,00 kr/st VVC-VENTIL Termisk VVC-ventil Automatisk reglering av temperaturer i VVC-kretsar. Inbyggd spolfunktion aktiveras vid temp. > 70 CDN R i 15, styckevis Kvs-värde: 0,45 IV 979,00 kr/st R i 20, styckevis Kvs-värde: 0,45 IV 1 030,00 kr/st 163

164 VENTILER Thermotech THERMOTECH VENTILER KULVENTILER Rak Säljs med lågt eller högt handtag. Höga hantag används vid isolerade installationer R i 15, styckevis KV 72,00 kr/st R i 20, styckevis KV 103,00 kr/st R i 25, styckevis KV 155,00 kr/st R i 32, styckevis KV 324,00 kr/st R i 40, styckevis KV 464,00 kr/st R i 50, styckevis KV 716,00 kr/st R i 15, styckevis, högt handtag KV 134,00 kr/st R i 20, styckevis, högt handtag KV 201,00 kr/st R i 25, styckevis, högt handtag KV 268,00 kr/st R i 32, styckevis, högt handtag KV 371,00 kr/st R i 40, styckevis, högt handtag KV 613,00 kr/st R i 50, styckevis, högt handtag KV 886,00 kr/st 164

165 GEO System System för markvärme ÖVERSIKT 165

166 ÖVERSIKT GEO SYSTEM MARKVÄRME Med Thermotech GEO System markvärme får du effektivt is- och snöfria markytor. Lämpliga användningsområden är gator, torg, parkeringsplatser, perronger och andra offentliga ytor, men även garageinfarter och gångvägar vid privata bostäder. Markvärme kan även med fördel installeras vid arenor, idrottsplatser, industribyggnader och anläggningar av liknande karaktär. Markvärmesystemet består av slingor med markvärmerör som är anslutna till markförlagda fördelare. Komponenterna i markvärmesortiment är tillverkade i material som ger en lång livslängd och minimalt underhållsbehov Exempel: 1. Geo System Rör, rak 2. Geo System Rör, rulle 3. Avstick (påsvetsad) 4. Ändhuv (påsvetsad) 5. Kraghylsa och fläns (påsvetsad) 6. Muff, elsvets 7. Vinkel (påsvetsad) 1 7 Kontakta närmaste säljkontor för offert på komplett markvärmesystem. 166

167 GEO SYSTEM MARKVÄRME RÖR RÖR Markvärme GEO SYSTEM RÖR Rulle Ett 1-skikts PE-RT rör lämpligt för användning i markvärmesystem och kylsystem. Röret är inte syrediffusionstätt Rör 25 x 2,3 mm, längd 170m GS Offert Rör 25 x 2,3 mm, längd 350m Utgående artikel GS Offert Rör 25 x 2,3 mm, längd 400m GS Offert GEO SYSTEM RÖR Raka längder PE100-rör (SDR17 PN16) Ett 1-skikts PE rör lämpligt för användning i markvärmesystem och kylsystem. Rör i raka längder som svetsas samman till matarledningsrör eller används som ämne till fördelare. Vid användning av rör som ämne till fördelare kapas röret till önskad längd (per meter) Rör 32 x 2,0 mm, längd 5 m GS Offert Rör 40 x 2,4 mm, längd 5 m GS Offert Rör 50 x 3,0 mm, längd 5 m GS Offert Rör 63 x 3,8 mm, längd 5 m GS Offert Rör 75 x 4,5 mm, längd 5 m GS Offert Rör 110 x 6,6 mm, längd 5 m GS Offert Rör 160 x 9,5 mm, längd 5 m GS Offert AVSTICK För fördelning av Geo System rör (SDR17) Ett 1-skikts PE rör lämpligt för användning i markvärmesystem och kylsystem. Levereras färdigsvetsade på Geo System rör, dim mm x 2,3 mm GS Offert x 2,0 mm GS Offert x 2,4 mm GS Offert 167

168 STUMSVETSDETALJER Markvärme GEO SYSTEM MARKVÄRME STUMSVETSDETALJER KRAGHYLSA OCH FLÄNS SDR17 Levereras färdigsvetsade på Geo System rör. Fläns medföljer Kraghylsa 40 x 2,4 mm GS Offert Kraghylsa 50 x 3,0 mm GS Offert Kraghylsa 63 x 3,8 mm GS Offert Kraghylsa 75 x 4,5 mm GS Offert Kraghylsa 110 x 6,6 mm GS Offert Kraghylsa 160 x 9,5 mm GS Offert VINKEL 90 0 Stumsvets SDR17 Levereras färdigsvetsade på Geo System rör. Vinkel Vinkel 90 0, 40 x 2,4 mm GS Offert Vinkel 90 0, 50 x 3,0 mm GS Offert Vinkel 90 0,63 x 3,8 mm GS Offert Vinkel 90 0, 75 x 4,5 mm GS Offert Vinkel 90 0, 110 x 6,6 mm GS Offert Vinkel 90 0, 160 x 9,5 mm GS Offert VINKEL 45 0 Stumsvets SDR17 Levereras färdigsvetsade på Geo System rör Vinkel 45 0, 40 x 2,4 mm GS Offert Vinkel 45 0, 50 x 3,0 mm GS Offert Vinkel 45 0, 63 x 3,8 mm GS Offert Vinkel 45 0, 75 x 4,5 mm GS Offert Vinkel 45 0, 110 x 6,6 mm GS Offert Vinkel 45 0, 160 x 9,5 mm GS Offert 168

169 FÖRMINSKNING Stumsvets SDR17 Levereras färdigsvetsade på Geo System rör. GEO SYSTEM MARKVÄRME STUMSVETSDETALJER STUMSVETSDETALJER Markvärme Förminskning 40 x 2,4 mm - 75 x 4,5 mm GS Offert Förminskning 50 x 3,0 mm - 75 x 4,5mm GS Offert Förminskning 63 x 3,8 mm - 75 x 4,5 mm GS Offert Förminskning 63 x 3,8 mm x 6,6 mm GS Offert Förminskning 75 x 4,5 mm x 6,6 mm GS Offert Förminskning 110 x 6,6 mm x 9,5 mm GS Offert ÄNDHUV SDR17 Levereras färdigsvetsade på Geo System rör Geo System Ändhuv 63 x 3,8 mm GS Offert Geo System Ändhuv 75 x 4,5 mm GS Offert Geo System Ändhuv 110 x 6,6 mm GS Offert Geo System Ändhuv 160 x 9,5 mm GS Offert 169

170 ELSVETSDETALJER Markvärme GEO SYSTEM MARKVÄRME ELSVETSDETALJER MUFF El-svets SDR17 Levereras löst för svetsning på Geo System rör Muff 25 mm GS Offert Muff 32 mm GS Offert Muff 40 mm GS Offert Muff 50 mm GS Offert Muff 63 mm GS Offert Muff 75 mm GS Offert Muff 110 mm GS Offert Muff 160 mm GS Offert VINKEL 90 0 El-svets SDR17 Levereras löst för svetsning på Geo System rör Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert 170

171 GEO SYSTEM MARKVÄRME ELSVETSDETALJER ELSVETSDETALJER Markvärme VINKEL 45 0 El-svets SDR17 Levereras löst för svetsning på Geo System rör Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert Vinkel mm GS Offert T-RÖR El-svets SDR17 Levereras löst för svetsning på Geo System rör T-Rör 32 mm GS Offert T-Rör 40 mm GS Offert T-Rör 50 mm GS Offert T-Rör 63 mm GS Offert T-Rör 75 mm GS Offert T-Rör 110 mm GS Offert T-Rör 160 mm GS Offert 171

172 ELSVETSDETALJER Markvärme GEO SYSTEM MARKVÄRME ELSVETSDETALJER FÖRMINSKNING El-svets SDR17 Levereras löst för svetsning på Geo System rör Förminskning 40 mm - 50 mm GS Offert Förminskning 40 mm - 63 mm GS Offert Förminskning 50 mm - 63 mm GS Offert Förminskning 50 mm - 75 mm GS Offert Förminskning 63 mm - 75 mm GS Offert Förminskning 63 mm mm GS Offert Förminskning 75 mm mm GS Offert Förminskning 110 mm mm GS Offert ÄNDHUV El-svets SDR17 Levereras löst för svetsning på Geo System rör mm GS Offert mm GS Offert mm GS Offert mm GS Offert 172

173 GEO SYSTEM MARKVÄRME REGLERING REGLERING Markvärme TERMOSTAT FÖR SNÖSMÄLTNING Termostaten känner av temperatur och fukt. Snösmältningssystemet aktiveras vid förekomst av snö eller is. Monteras på DIN-skena i central eller på vägg, inklusive täckkåpa. Termostaten ger en ekonomisk reglering av snösmältningssystemet Termostat för snösmältning ETR2 1 zon, anslut 1 st GS ETOG Termostat för snösmältning ETO2 Display, olika driftlägen 2 zoner, anslut 1-2 st ETOG-55 GS Offert Offert TEMPERATUR- OCH FUKTGIVARE ETOG-55 Ansluts till ETR2 eller ETO2 Givaren monteras på platser där snö- och isproblem ofta förekommer. Givarens topp ska ligga i nivå med omgivande yta Temperatur- och fuktgivare ETOG-55 GS Offert 173

174 ÖVERSIKT VERKTYG Pressverktyg Pressmaskin S Pressback S (TH, V, M) Pressmaskin M Pressback M (TH, V, M) Rörverktyg Kalibreringsverktyg Tillbehör kalibreringsverktyg Rörriktverk Tillbehör rörriktverk Bockfjäder invändig Bockfjäder utvändig Bockverktyg Rörtub Rörsax Tillbehör rörsax Tillbehör Fyllnadsstation Tillbehör fyllnadsstation Rörvinda Värmeskärare Tillbehör värmeskärare Byggpanna Provtryckningsutrustning Mätverktyg för injusteringsventil 174

175 THERMOTECH VERKTYG VERKTYG Thermotech PRESSMASKIN S Förpackad i verktygslåda med ett kraftfullt Lithium-Ion batterier och laddare. Vikt: 1,7 kg Nominell kraft: 19 kn V 7900,00 kr/st PRESSMASKIN S OCH PRESSBACKAR Förpackning i låda med två kraftfulla Lithium-Ion batterier, laddare och fem stycken pressbackar ( mm) med profil TH för Thermotechs samtliga rörtyper. Pressmaskin S: Vikt 1,7 kg, nominell kraft 19 kn V 11073,00 kr/st BATTERI PRESSMASIN S Lithium-Ion Batteri 1.5 Ah Batteri 1.5 Ah V 1 030,00 kr/st 175

176 VERKTYG Thermotech THERMOTECH VERKTYG PRESSBACKAR S Pressbackar till Pressmaskin S (artikel nr ) TH-profil - samtliga Thermotechs rörtyper V-profil M-profil Förpackning: Styckevis TH-profil, dim 16 mm V 749,00 kr/st TH-profil, dim 17 mm V 749,00 kr/st TH-profil, dim 20 mm V 749,00 kr/st TH-profil, dim 26 mm V 795,00 kr/st TH-profil, dim 32 mm V 795,00 kr/st TH-profil, dim 40 mm V 895,00 kr/st V-profil, dim 12 mm V 749,00 kr/st V-profil, dim 15 mm V 749,00 kr/st V-profil, dim 18 mm V 749,00 kr/st V-profil, dim 22 mm V 749,00 kr/st V-profil, dim 28 mm V 795,00 kr/st V-profil, dim 35 mm V 795,00 kr/st M-profil, dim 12 mm V 749,00 kr/st M-profil, dim 15 mm V 749,00 kr/st M-profil, dim 18 mm V 749,00 kr/st M-profil, dim 22 mm V 749,00 kr/st M-profil, dim 28 mm V 795,00 kr/st M-profil, dim 35 mm V 795,00 kr/st 176

177 THERMOTECH VERKTYG VERKTYG Thermotech PRESSVERKTYG M Förpackad i verktygslåda med två batterier (Lithium-ion) och laddare. Vikt: 4 kg Nominell kraft: 32 kn V ,00 kr/st BATTERI PRESSMASKIN M Lithium-Ion Batteri Batteri för Pressverktyg M V 1 030,00 kr/st 177

178 VERKTYG Thermotech THERMOTECH VERKTYG PRESSBACKAR OCH PRESSKEDJOR M Pressbackar och presskedjor till Pressverktyg M (artikel nr ) TH-profil - samtliga Thermotechs rörtyper V-profil M-profil Förpackning: Styckevis TH-profil, dim 16 mm V 749,00 kr/st TH-profil, dim 17 mm V 749,00 kr/st TH-profil, dim 20 mm V 749,00 kr/st TH-profil, dim 26 mm V 849,00 kr/st TH-profil, dim 32 mm V 849,00 kr/st TH-profil, dim 40 mm V 849,00 kr/st Presskedja TH-profil, dim 50 mm V 4 635,00 kr/st Presskedja TH-profil, dim 63 mm V 5 665,00 kr/st V-profil, dim 12 mm V 749,00 kr/st V-profil, dim 15 mm V 749,00 kr/st V-profil, dim 18 mm V 749,00 kr/st V-profil, dim 22 mm V 849,00 kr/st V-profil, dim 28 mm V 849,00 kr/st V-profil, dim 35 mm V 849,00 kr/st M-profil, dim 12 mm V 749,00 kr/st M-profil, dim 15 mm V 749,00 kr/st M-profil, dim 18 mm V 749,00 kr/st M-profil, dim 22 mm V 849,00 kr/st M-profil, dim 28 mm V 849,00 kr/st M-profil, dim 35 mm V 849,00 kr/st 178

179 THERMOTECH VERKTYG VERKTYG Thermotech KALIBRERINGSVERKTYG Verktyg för kalibrering av Multi AluComposite Rör och Multi PE-RT Type 2-Rör Förpackning: Styckevis Dim 16 mm V 216,00 kr/st Dim 20 mm V 216,00 kr/st Dim 26 mm V 258,00 kr/st Dim 32 mm V 258,00 kr/st Dim 40 mm V 258,00 kr/st Dim 50 mm V 258,00 kr/st Dim 63 mm V 515,00 kr/st Dim LI 50 mm Läckageindikering V 922,00 kr/st Dim LI 63 mm Läckageindikering V 922,00 kr/st HANDLE SOFTGRIP Handratt för kalibreringsverktygen Förpackning: Styckevis V 304,00 kr/st 179

180 VERKTYG Thermotech THERMOTECH VERKTYG RÖRRIKTVERK Verktyg för att rikta Multi AluComposite rör Förpackning: Styckevis Dim mm V 2 009,00 kr/st HÅLLARE FÖR RÖRRIKTVERK Förpackning: Styckevis V 407,00 kr/st BOCKFJÄDER Utvändig Förpackning: Styckevis Dim 16 mm V 98,00 kr/st Dim 20 mm V 98,00 kr/st Dim 26 mm V 98,00 kr/st Dim 32 mm V 139,00 kr/st BOCKFJÄDER Invändig Förpackning: Styckevis Dim 16 mm V 98,00 kr/st Dim 20 mm V 98,00 kr/st Dim 26 mm V 98,00 kr/st 180

181 THERMOTECH VERKTYG VERKTYG Thermotech BOCKVERKTYG Bockverktyg för bockning av Multi AluComposite Rör Förpackning: Styckevis Dim 16 mm V 1 185,00 kr/st Dim 20 mm V 1 334,00 kr/st Dim 26 mm V 2 678,00 kr/st Dim 32 mm V 4 378,00 kr/st RÖRTUB Rörtub för transport av rör i raka längder, max 3,2 meter Fäste för takräcke ingår Längd: 3300x110 mm V 1 025,00 kr/st LOCK TILL RÖRTUB Reservdel till rörtub Lock till rörtub V 155,00 kr/st 181

182 VERKTYG Thermotech THERMOTECH VERKTYG RÖRSAX Sax för att kapa rör med dimension 0-26mm Kapar även skyddsrör. Utbytbara saxblad och skärhjul Rörsax 0-26 mm V 567,00 kr/st Blad till rörsax V 201,00 kr/st Skärhjul till rörsax Komplett set med 4 st V 240,00 kr/st RÖRSAX Sax för att kapa rör med dimension 0-20 mm Kapar även skyddsrör. OBS! Ej utbytbara saxblad eller skärhjul Rörsax 0-20 mm Ej utbytbart saxblad eller skärhjul. V 201,00 kr/st RÖRSAX Sax för att kapa rör med dimension upp till 63 mm Kapar även skyddsrör. Utbytbara saxblad Rörsax Multi 42 mm V 613,00 kr/st Rörsax Multi 63 mm V 716,00 kr/st Blad till rörsax Multi 42mm V 250,00 kr/st Blad till rörsax Multi 63 mm V 340,00 kr/st 182

183 THERMOTECH VERKTYG VERKTYG Thermotech FYLLNADSSTATION Portabel fyllnadsstation. För uppfyllnad av system för solvärme, värmepumpar, golvvärme och andra vattenburna uppvärmningssystem. Utrustad med: Glykolbeständig impellerpump Luftgummihjul Teleskopiskt handtag ( cm) Temperaturresistenta slangar (upp till 100 ) Avstängningsventiler Max flöde: Max tryck: Max temp: Motor: Vikt: Tank: Effekt: Anslutningar: 30 liter per minut 5 bar 90C 230V/50 Hz med 2 m anslutningskabel 21 kg UV-beständig PE tank, 30 liter 370W G20, löpande mutter Fyllnadsstation V 6 995,00 kr/st RESERVDELAR Till fyllnadsstation Impeller Byt även O-ringar ( art.nr ) 3 st. V 464,00 kr/st O-ring pumphus 3 st per impellerbyte V 26,00 kr/st Filterhus Komplett V 25,00 kr/st O-ring filterhus V 4,00 kr/st Filterinstats Inkl. packning V 160,00 kr/st RÖRVINDA Rörvinda i stål. Klarar rullar med rör från m V 1 288,00 kr/st 183

184 VERKTYG Thermotech THERMOTECH VERKTYG VÄRMESKÄRARE Förpackad i verktygslåda Värmeskäraren är ett elektriskt verktyg avsett att göra spår för rör i flytande cellplastgolv samt förläggning av matarledningar för värme och tappvatten i isolering. Skärblad beställs separat V~ Hz V 2421,00 kr/st XX SKÄRBLAD FÖR VÄRMESKÄRARE Avsett att göra spår för rör och dela cellplast Rak skärkninv Skär upp till 50 mm tjocka cellplastskivor V 304,00 kr/st Skärblad 12 mm V 510,00 kr/st Skärblad 17 mm V 510,00 kr/st Skärblad 25 mm V 510,00 kr/st Skärblad 34 mm V 510,00 kr/st BYGGPANNA 6 kw 6 kw elpatron, för ca 120 m 2 golvyta (vid 50W/m 2 ) 9 kw elpatron, för ca 180 m 2 golvyta (vid 50W/m 2 ) Komplett elpanna för användning vid driftsättning av golvvärmesystem. Elpannan är elektriskt kopplad och har flexibla slangar för anslutning mot fördelaren. Ett demonterbart stativ medföljer. Driftstermostat 0-50 C. Anslutningar: R u 25 Pannan är utrustad med; Cirkulationspump, 6 m Expansionskärl Säkerhetsventil 2,5 bar Tvåstegstermostat Överhettningsskydd Mått: Vikt: 670 x 1140 x 450 mm 20 kg Elementeffekt: 6 kw V ,00 kr/st Elementeffekt: 9 kw V ,00 kr/st 184

185 THERMOTECH VERKTYG VERKTYG Thermotech 53433/ PROVTRYCKNINGSUTRUSTNING Utrustning för provtryckning av värme och tappvattensystem Anpassat för anslutning mot Thermotech fördelare. PROVTRYCKNING AV GOLVVÄRMESYSTEM Artikel nr. Luft 53433, Vatten PROVTRYCKNING AV TAPPVATTENSYSTEM Artikel nr. Luft 53433, 53440x2st, Vatten PROVTRYCKNING AV RADIATORSYSTEM 53435, (x2st) Artikel nr. Luft 53433, x2st, Vatten 53437, (x2st) Manometer G20, Vid provtryckning med luft. V 6 bar För GV och MS 120,00 kr/st Manometer G20, 16 bar Vid provtryckning med vatten. För MS V 120,00 kr/st Provtryckningsutr. 10 bar Vid provtryckning med vatten. För GV V 285,00 kr/st Anslutning G15-G20 för provtryckningsutr. Vid provtryckning med luft eller vatten. För MS V 165,00 kr/st Luftventil G20 för provtryckning Vid provtryckning med luft. För GV och MS V 49,00 kr/st 185

186 VERKTYG Thermotech THERMOTECH VERKTYG MÄTVERKTYG FÖR INJUSTERINGSVENTIL För balansering av värme-, vatten- och kylsystem Mätverktyget har en tydlig display för mätvärden och har en minneskapacitet på upp till poster. Det är enkelt att ställa in värdet för frysmedium i systemet. Data för de vanligast förekommande ventilerna finns lagrade i mätverktyget. Li-Ion uppladdningsbart batteri med USB-laddare. Mätverktyget ska förvaras i temperaturer över 0 0 C. Mått: 180x80x52 mm Vikt: 420 g Mini USB PC interface V 13200,00 kr/st 186
