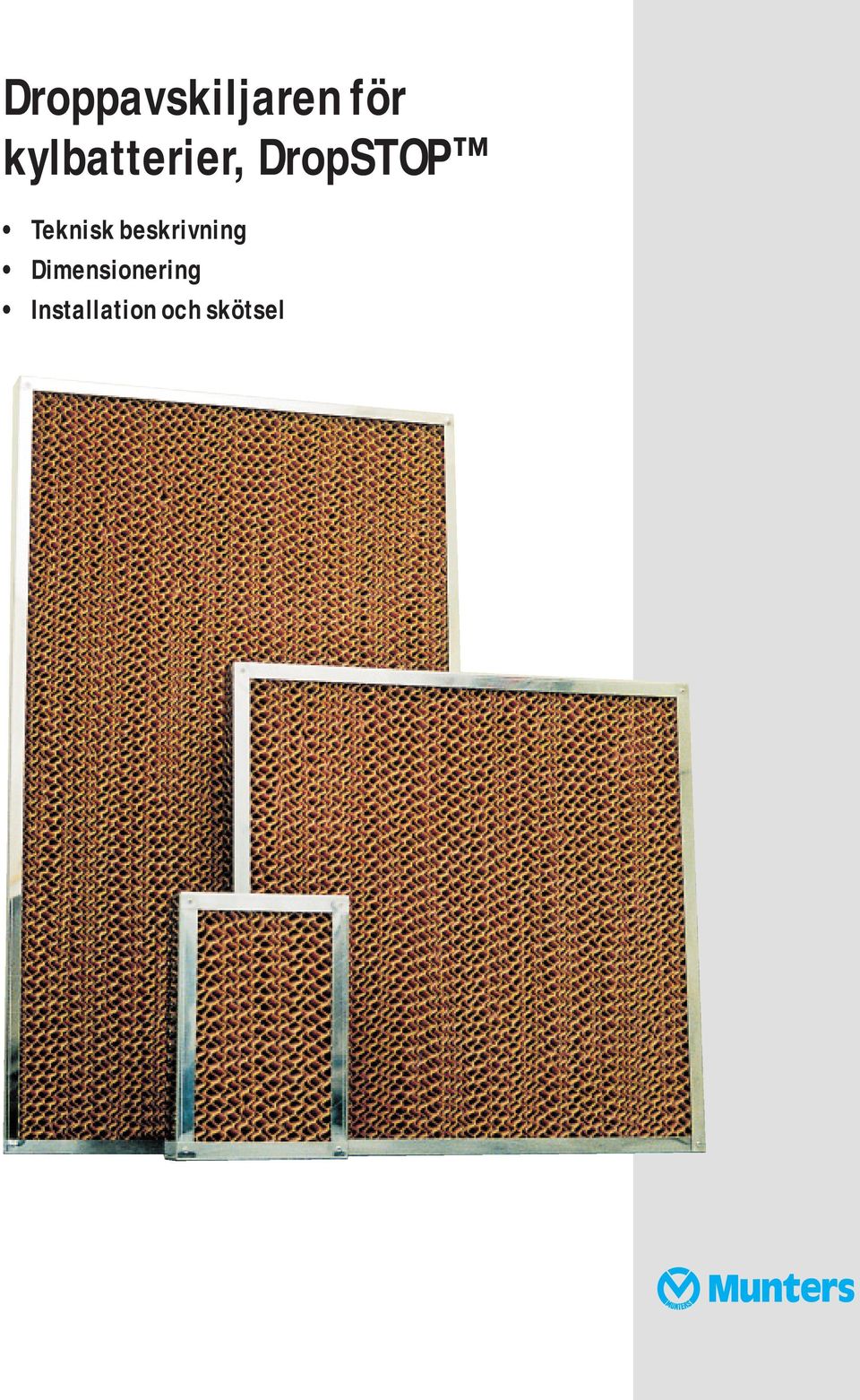

1 Droppavskiljaren för kylbatterier, DropSTOP Teknisk beskrivning Dimensionering Installation och skötsel

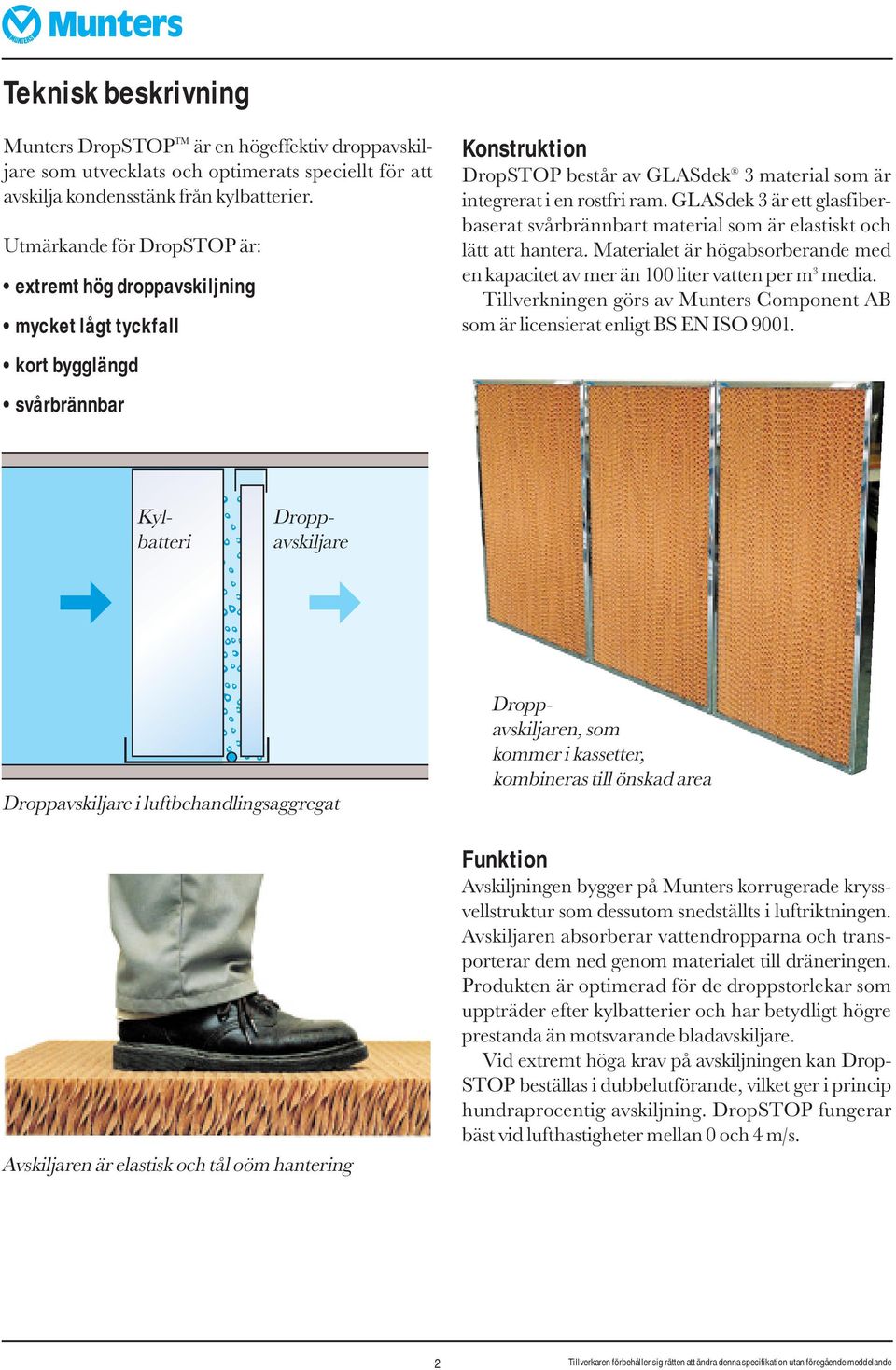

2 Teknisk beskrivning Munters DropSTOP är en högeffektiv droppavskiljare som utvecklats och optimerats speciellt för att avskilja kondensstänk från kylbatterier. Utmärkande för DropSTOP är: extremt hög droppavskiljning mycket lågt tyckfall Konstruktion DropSTOP består av GLASdek 3 material som är integrerat i en rostfri ram. GLASdek 3 är ett glasfiberbaserat svårbrännbart material som är elastiskt och lätt att hantera. Materialet är högabsorberande med en kapacitet av mer än 0 liter vatten per m 3 media. Tillverkningen görs av Munters Component AB som är licensierat enligt BS EN ISO kort bygglängd svårbrännbar Droppavskiljare i luftbehandlingsaggregat Avskiljaren är elastisk och tål oöm hantering Kylbatteri Droppavskiljare Droppavskiljaren, som kommer i kassetter, kombineras till önskad area Funktion Avskiljningen bygger på Munters korrugerade kryssvellstruktur som dessutom snedställts i luftriktningen. Avskiljaren absorberar vattendropparna och transporterar dem ned genom materialet till dräneringen. Produkten är optimerad för de droppstorlekar som uppträder efter kylbatterier och har betydligt högre prestanda än motsvarande bladavskiljare. Vid extremt höga krav på avskiljningen kan Drop- STOP beställas i dubbelutförande, vilket ger i princip hundraprocentig avskiljning. DropSTOP fungerar bäst vid lufthastigheter mellan 0 och 4 m/s. 2

GLASdek 3 är ett glasfiberbaserat svårbrännbart material som är elastiskt och lätt att hantera. Materialet är högabsorberande med en kapacitet av mer än 0 liter vatten per m 3 media.

3 Dimensionering Dimensionera DropSTOP enligt följande exempel: Kylbatteriets höjd, h ,2 m Kylbatteriets bredd, b ,0 m Lufthastighet genom kylbatteri, v ,5 m/s Dimensionerande kondens, x g/kg Luftens densitet, ρ ,2 kg/m 3 Torr temp, C Vatteninnehåll, g/kg (torr luft) % 5 20% Våt temp, C Total kondensmängd, M 1 Beräkna total kondensmängd M 1 i kylbatteriet enligt formeln: M 1 = h x b x v x ρ x x x l/h M 1 = 1.2 x 1.0 x 3.5 x 1.2 x 8 x 3.6 = l/h 30% 20 x = 8 g/kg 40% 50% 60% 70% 80% 90% 0% Stänkmängd från batteriet, M 2 Vissa batteritillverkare kan ge stänkmängd M 2 från batteriet vid dimensionerande tillstånd. Mängden är kraftigt beroende av batterityp och lufthastighet. Om dessa data saknas, kan Diagram 1 användas för att göra en uppskattning. Diagrammet ger stänkfaktorn k, dvs hur stor andel av den totala kondensmängden M 1, som stänker ut från batteriet. Diagrammet avser ett mycket stänkbenäget batteri och bör representera de svåraste driftsfallen som uppstår i Europa. Diagram 1 ger stänkfaktor k = 0.33 Stänkmängden M 2 från batteriet beräknas enligt: M 2 = k x M l/h M 2 = 0.33 x = l/h 3. Stänkmängd från droppavskiljaren, M 3 Diagram 2 ger avskiljningsgrad η = % för en enkel DropSTOP. Stänkmängden M 3 från droppavskiljaren beräknas enligt formeln: M 3 = M x 2 (0 - η)/ l/h M 3 = 47.9 x ( )/0 = l/h Detta motsvarar endast 1.44 ml/h. Om ännu bättre avskiljning önskas, välj en dubbel DropSTOP. 4. Tryckfall över droppavskiljaren Diagram 3 ger tryckfallet p = 20 Pa för en enkel DropSTOP. 5. Vikt Droppavskiljarens vikt kan uppskattas med volymvikten för GLASdek 3, 35kg/m 3. En modul DSR väger m = B x H x D x 35 = x 1.0 x x 35 = 1.4 kg Vikten för den rostfria ramen tillkommer, men den kan i de flesta fall försummas. 3

....................1,2 kg/m 3 Torr temp, C 40 35 30 25 20 5 Vatteninnehåll, g/kg (torr luft) 1 2 3 4 5 6 7 8 9 11 0 12 14 % 5 20% Våt temp, C 13 16 17 18 19 20 1.

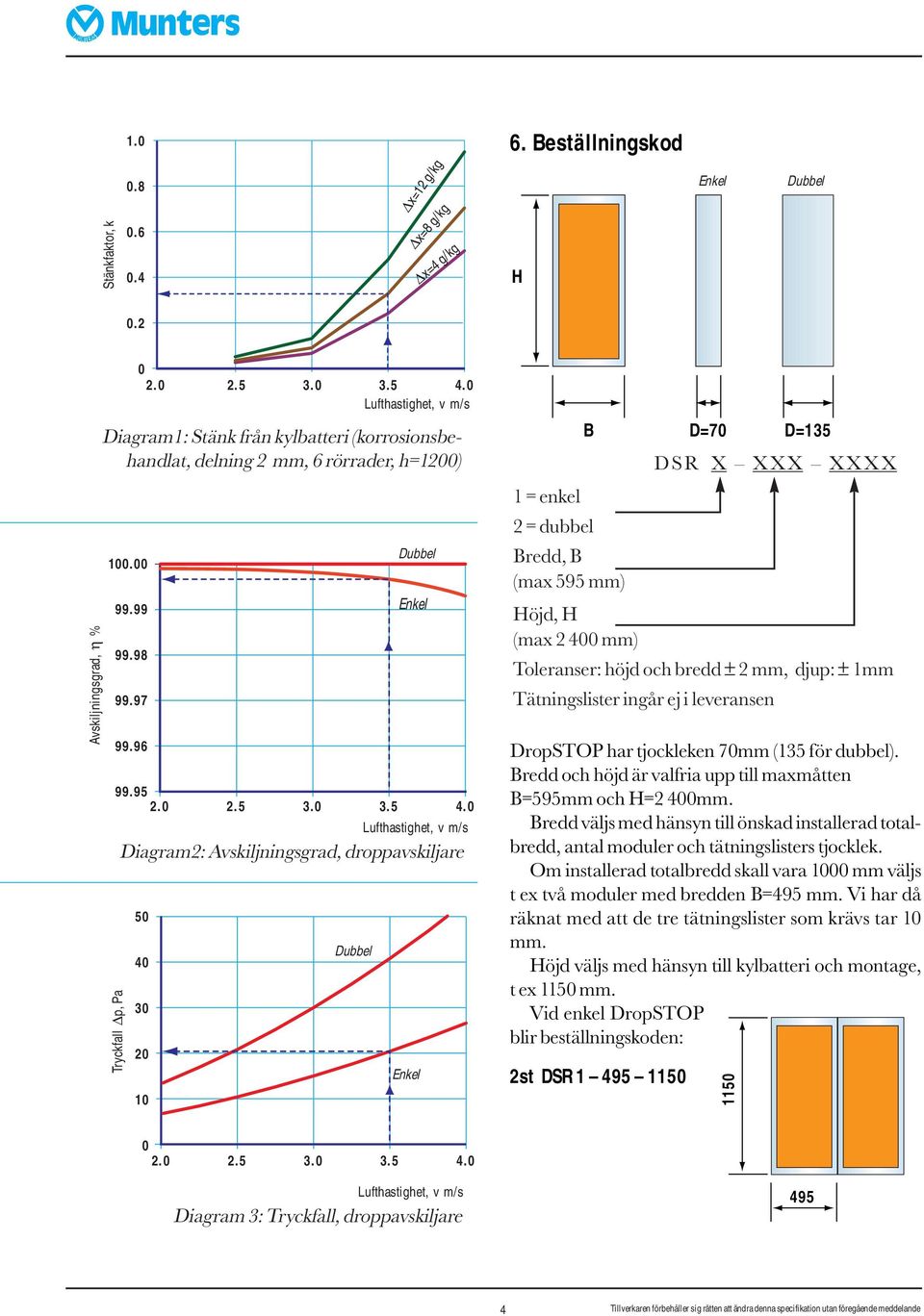

4 Stänkfaktor, k x=12 g/kg x=8 g/kg x=4 g/kg 6. Beställningskod H Enkel Dubbel 0.2 Avskiljningsgrad, η % 0.00 Tryckfall p, Pa Lufthastighet, v m/s Diagram1: Stänk från kylbatteri (korrosionsbehandlat, delning 2 mm, 6 rörrader, h=1200) Lufthastighet, v m/s Diagram2: Avskiljningsgrad, droppavskiljare Dubbel Dubbel Enkel Enkel B D=70 D=135 DropSTOP har tjockleken 70mm (135 för dubbel). Bredd och höjd är valfria upp till maxmåtten B=595mm och H=2 400mm. Bredd väljs med hänsyn till önskad installerad totalbredd, antal moduler och tätningslisters tjocklek. Om installerad totalbredd skall vara 00 mm väljs t ex två moduler med bredden B=495 mm. Vi har då räknat med att de tre tätningslister som krävs tar mm. Höjd väljs med hänsyn till kylbatteri och montage, t ex 10 mm. Vid enkel DropSTOP blir beställningskoden: 2st DSR DSR X XXX XXXX 1 = enkel 2 = dubbel Bredd, B (max 595 mm) Höjd, H (max mm) Toleranser: höjd och bredd ± 2 mm, djup: ± 1mm Tätningslister ingår ej i leveransen Lufthastighet, v m/s Diagram 3: Tryckfall, droppavskiljare 495 4

0 Lufthastighet, v m/s Diagram2: Avskiljningsgrad, droppavskiljare Dubbel Dubbel Enkel Enkel B D=70 D=135 DropSTOP har tjockleken 70mm (135 för dubbel).

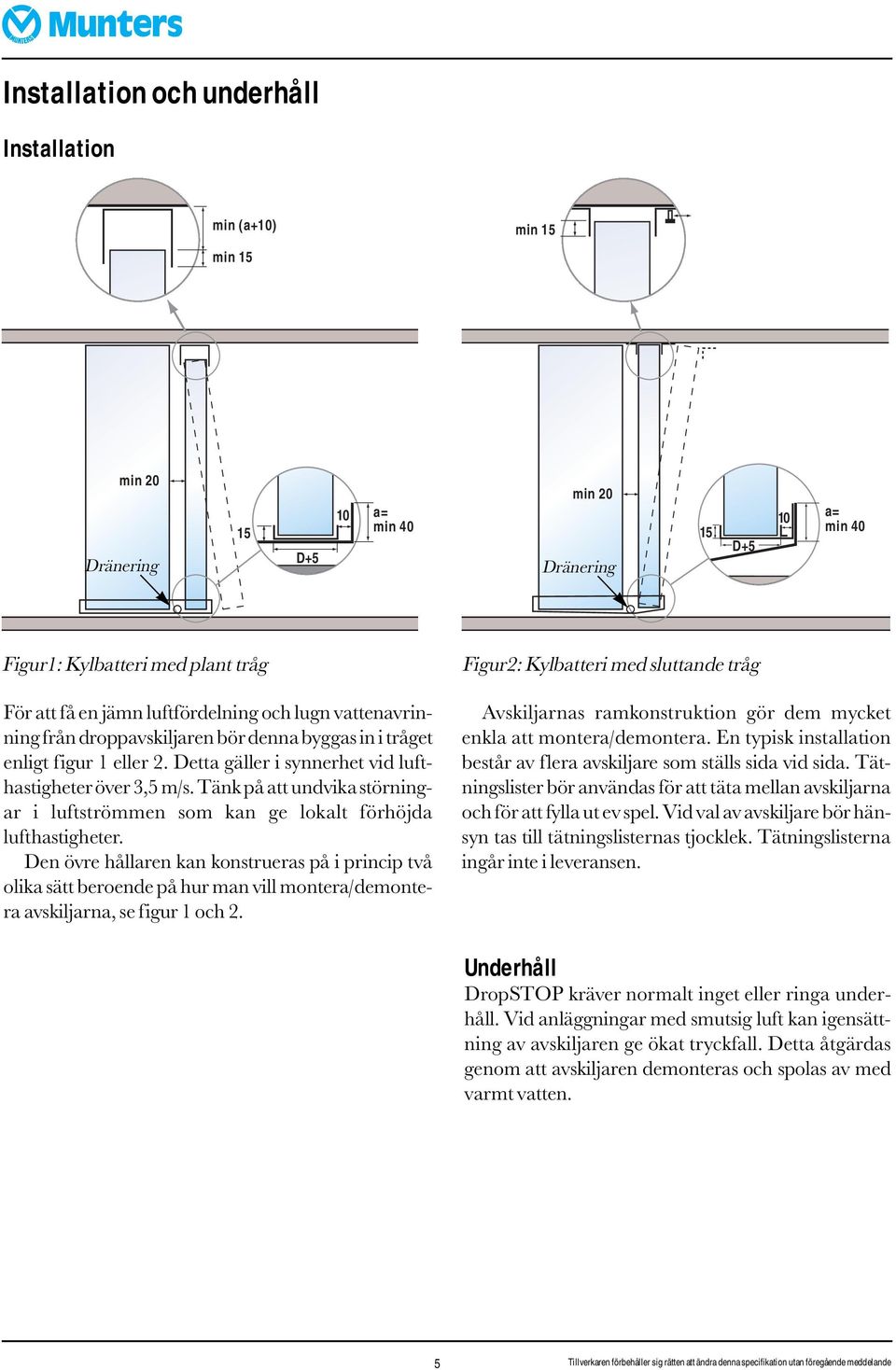

5 Installation och underhåll Installation min (a+) min min min 20 Dränering D+5 a= min 40 min 20 Dränering D+5 a= min 40 Figur1: Kylbatteri med plant tråg För att få en jämn luftfördelning och lugn vattenavrinning från droppavskiljaren bör denna byggas in i tråget enligt figur 1 eller 2. Detta gäller i synnerhet vid lufthastigheter över 3,5 m/s. Tänk på att undvika störningar i luftströmmen som kan ge lokalt förhöjda lufthastigheter. Den övre hållaren kan konstrueras på i princip två olika sätt beroende på hur man vill montera/demontera avskiljarna, se figur 1 och 2. Figur2: Kylbatteri med sluttande tråg Avskiljarnas ramkonstruktion gör dem mycket enkla att montera/demontera. En typisk installation består av flera avskiljare som ställs sida vid sida. Tätningslister bör användas för att täta mellan avskiljarna och för att fylla ut ev spel. Vid val av avskiljare bör hänsyn tas till tätningslisternas tjocklek. Tätningslisterna ingår inte i leveransen. Underhåll DropSTOP kräver normalt inget eller ringa underhåll. Vid anläggningar med smutsig luft kan igensättning av avskiljaren ge ökat tryckfall. Detta åtgärdas genom att avskiljaren demonteras och spolas av med varmt vatten. 5

Tänk på att undvika störningar i luftströmmen som kan ge lokalt förhöjda lufthastigheter.

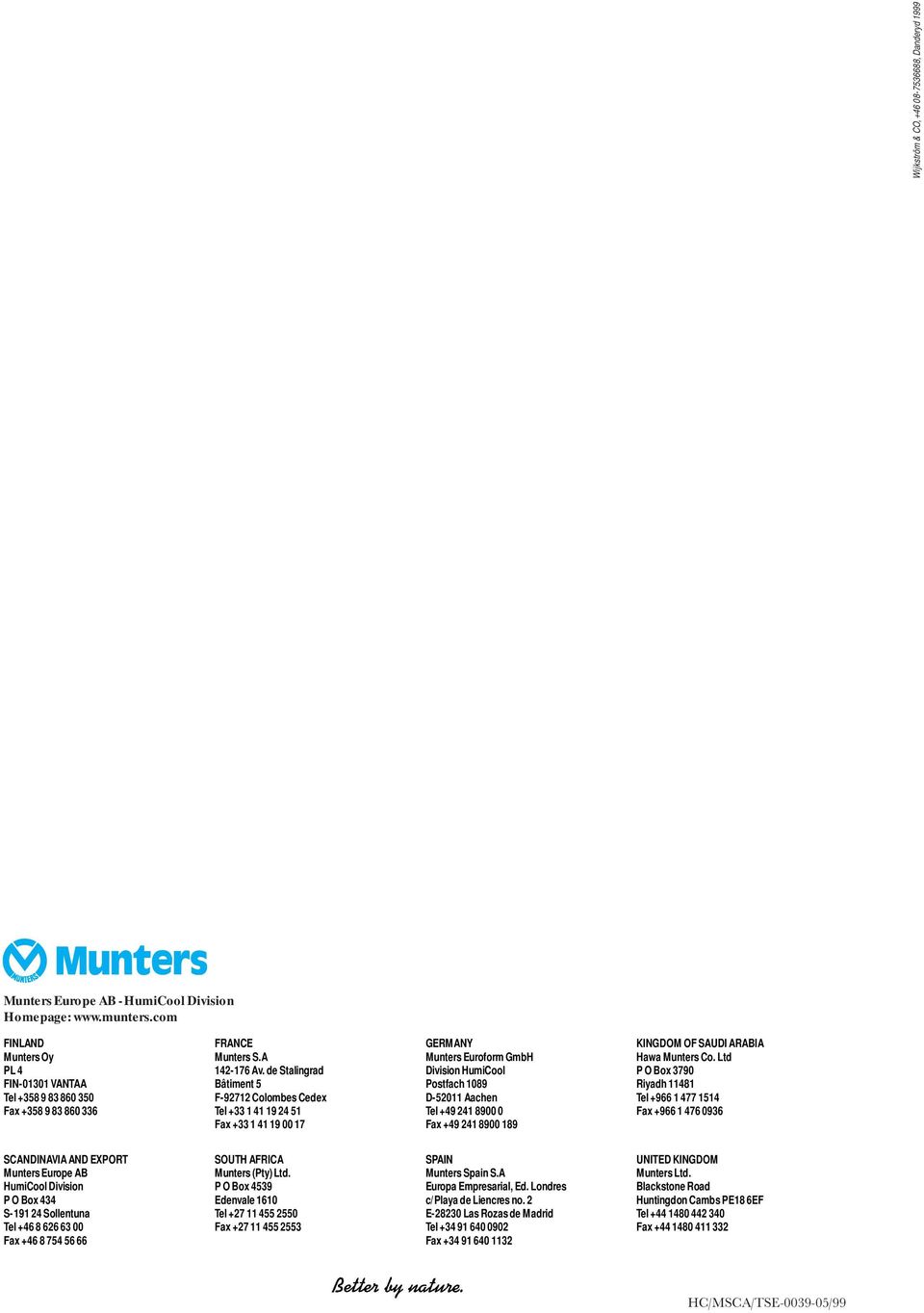

6 Wijkström & CO, , Danderyd 1999 Munters Europe AB - HumiCool Division Homepage: FINLAND Munters Oy PL 4 FIN VANTAA Tel Fax FRANCE Munters S.A Av. de Stalingrad Bâtiment 5 F Colombes Cedex Tel Fax GERMANY Munters Euroform GmbH Division HumiCool Postfach 89 D Aachen Tel Fax KINGDOM OF SAUDI ARABIA Hawa Munters Co. Ltd P O Box 3790 Riyadh Tel Fax SCANDINAVIA AND EXPORT Munters Europe AB HumiCool Division P O Box 434 S Sollentuna Tel Fax SOUTH AFRICA Munters (Pty) Ltd. P O Box 4539 Edenvale 16 Tel Fax SPAIN Munters Spain S.A Europa Empresarial, Ed. Londres c/playa de Liencres no. 2 E Las Rozas de Madrid Tel Fax UNITED KINGDOM Munters Ltd. Blackstone Road Huntingdon Cambs PE18 6EF Tel Fax HC/MSCA/TSE /99
