1 Videoformat Kalle Prorok 2014

2 Varför måste man kunna detta? Veta vad man ska åstadkomma/beställa Det är ganska rörigt och blir lätt fel Tänka på framtiden Kommer vi behöva detta i HD, 4k t ex? Vill maximera kvaliteten, givet begränsningarna

3 Begrepp Picture Element (pixel) DV: 720 x 576 i PAL Inte alltid kvadratiska Kvantifiering 1 byte; 8-bit ger 256 möjliga nivåer på signalen Varför digitalt? Bättre Bildkvalitet, upplösning, färger för kostnaden Kan kopieras i det oändliga Redigering och bildmanipulation En enda kabel Bra ljud (bättre än CD i DV)

4 RGB formulas Cb Y B Cr Cb Y G Cr Y R Y R Cr Y B Cb B G R Y ) 0.713( ) 0.564( (ITU-R BT.601 recommendation)

5 Komprimering Okomprimerat tar STOR plats Samplar 13 (sv/v; Y) + 3,375*2 (färg R-Y, B-Y) miljoner gånger / s; ca 20 MB / s; 1 GB / minut Vi har sämre färgseende än sv/v DV komprimerar 1:5 men kräver ändå 3.7 MB/sekund, ca 210 MB/minut, 12.6 GB/timme För mycket för Internet eller DVD FireWire, IEEE 1394, ilink Kvalitet/kostnad/enkelhet Tappar i kvalitet Beror på motivet; Vajande kornåker, fruktskål, nyhetsuppläsare

6 Mosquito noise, blocking

7 Diskreta Cosinustransformen (DCT) Delar in i makroblock om t ex 8x8 pixel DCT genererar koefficienter Kan kvantifieras (avrundas) lagom mycket Symmetrisk algoritm Dekompression i andra änden Kärnan i JPEG (foton)

8 Komprimeringsprinciper Hela nyckelbilder (Keyframes) Förändringen Var och en av bilderna är komprimerade Datahastigheten (CD-rom, Internet) begränsar Moving Pictures Expert Group (MPEG) Kommitté för komprimeringsformat, t ex MP3 (ljud) För få nyckelbilder: börjar yra i bilden Test: panorera över lövverk (stora förändringar)

9

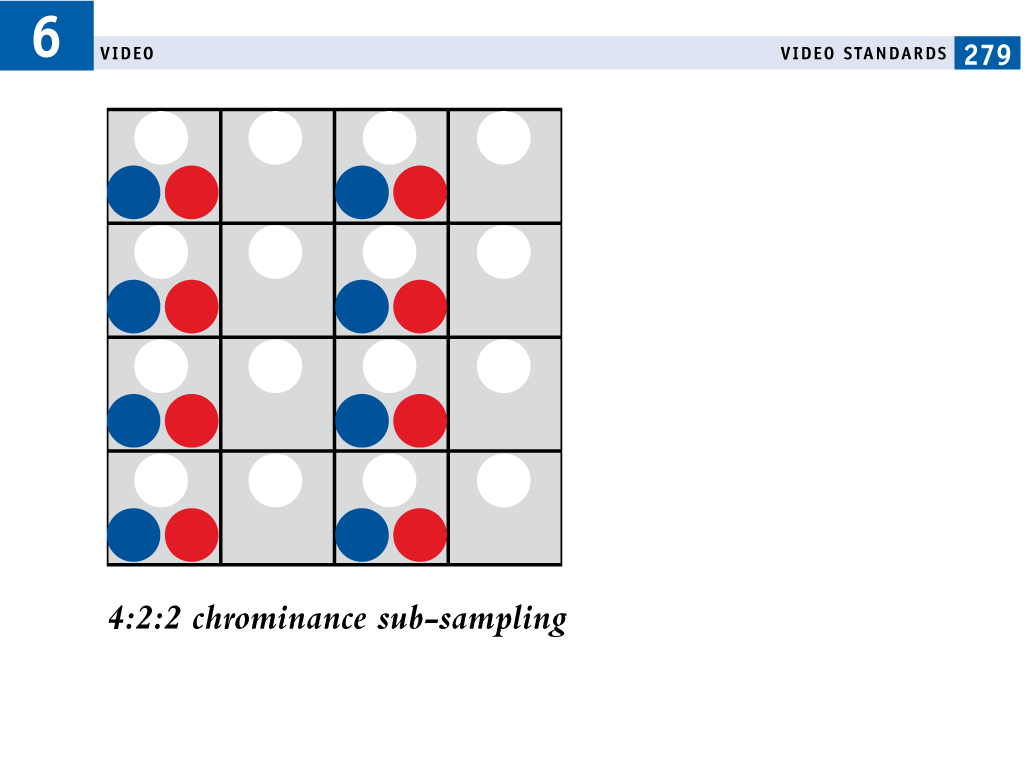

10 Samplingsprinciper Mini-DV, DV-CAM använder 4:2:0 13,5 milj/s Y, 6,675 MHz R-Y på linje 1,3,5.., B-Y på 2,4,6,.. DVC-Pro 25 4:1:1 Varje linje med halv frekvens 3,375 MHz Det dyrare DVC-Pro 50 4:2:2 Varje linje i 6,675 MHz

11

12

13 KomprimeringsTrix Adaptive Quantization Komprimeringen beror på innehållet i bilden Lite detaljer blå himmel behöver lite kompression Variable/Run Length encoding VLC/RLC Största komponenterna har långa kodord( bit) Minsta har kortare (2-6 bit) När 1:5 uppnåtts stoppas avrundningen Felkorrektion för att klara drop-outs (bandfel) DV kompr bild för bild, ej sekvenser som MPEG Lättare att redigera och få exakta klipp

14 DV-band Roterande huvuden 9000 varv/minut Bandhastighet 18,9 mm/s Spårbredd 10 m; 1/5 av ett hårstrå

15 Olika Band/Kassetter VHS Hi-8, S-VHS, Digital-8 DV-CAM (Sony), kompr 5:1 4:2:0 Mini-DV DVC Pro25 4:1:1 50 4:2:2, kompr 3:1:1 (Panasonic) Micro-MV MPEG-2 DVD MPEG-2 Betacam SP, Digital Betacam; kompr 2:1

16 Memory speeds 1x is 150 kb/s. CD read speed SDHC stands for SD High Capacity Class 4: 4 MB/s (27x) Class 6: 6 MB/s (40x) Class 10: 20 MB/s (133x) Recording format Resolution Bitrate (Mbps) 4GB HD Super AVCHD/H x min HD High AVCHD/H x HD Standard AVCHD/H x min HD Extended AVCHD/H x hr 30 min

17 TV-system PAL, PAL-M, PAL-N NTSC SECAM HDTV Konvertering (30b/s resp 25 b/s) 3-2 halvbilder Film (24 b/s, förr 16 b/s)

18

19

20

21 Progressive Scan 24 helbilder/sekund Ej delbilder/interlacing Ger filmkänsla HDTV-formaten stödjer det

22 Proportioner Academy 50-talet 4/3; 1.33:1 Widescreen för att konkurrera ut TV:n 16/9; 1.78:1 ( :1) Cinemascope 2.35:1 (21/9) Svart rand nedanför/ovanför; letterbox

23 Olika videoformat för olika plattformar MPEG2 Tung att koda, lätt avkodad Digital sändning, DVD-filmer MPEG4 Effektiv komprimering med Wavelets-frekvensuppdelning Mindre än JPEG och QuickTime Processorkrävande DivX Flash, H.264, QuickTime,..

24 Video på webben Rättigheter STIM för musik, copyright på bilder, logos Nerladdning Streaming Uppspelning påbörjas under nedladdning Komprimeras hårt Liten bild Att tänka på vid produktion!

25

26 Webbproducering-inspelning Minimalt med kamerarörelse Stativ istf handhållet Undvik pan, tilt, zoom Lugna enfärgade bakgrunder Zooma in, använd ND-filter för att sudda ut bakgrund med stor bländaröppning Zooma in så motivet syns även i små bildrutor Ljudkvalitet viktig för det komprimeras hårt Nära mikrofon, undvik bakgrundsbrus

27 Webbprod - redigering Storleken helst delbar med 4, helst 16 Använd stillbilder, grafik Textskyltar bättre än rulltext Prioritera ljud bra mono bättre än dålig stereo Klipp bort pan/tilt

28 Multimediaarkitektur Gamla Skal för att lägga in multimediaformat AVI Windows media Real media QuickTime Flash Silverlight HTML5 Kodning - Codec

29 Windows media Microsoft Media 9 codec är bra (bäst?).wmv (windows media video).wma (windows media audio).asx små textfiler som styr

30 Real Media (föråldrat) RealOne Player Reklam/spyware.rm (video).ra (audio).ram/.rpm metafil/textfil med info RealPlayer plug-in i web-läsare

31 QuickTime Apple Olika Codecs Garanterad kvalitet oberoende av uppkopplingshastigheten Kan börja se början (typ streaming) Bra videoformat.mov

32 CODEC Coder/Decoder Regelverk som talar om hur signalen ska kodas/avkodas Måste ha rätt codec i datorn Laddas i vissa fall hem automatiskt Mjukvara eller hårdvara Olika bra egenskaper Används av redigeringsprogram och avspelningsprogram Kvalitet, Utbredning, Bitrate avgör valet (codec comparison)

33 Att bränna sin egen DVD Många format; DVD-R, +R, Dl, +RW, -RAM,.. Välj rätt brännare + skiva 4,7 GB; Dual Layer (DL): 9 GB 260 min, 8 språk, Dolby 5.1 ljud (el DTS), 32 språk text (MPEG-2) 6 Zoner; USA, Japan/Europa,Asien, Australien/Amerika,Sovjet/Afrika/Indien,Kina DVD-video Videofilmer, ljud, texter,menyer Filsystem med bestämda namn Bitratebegränsning DVD5, DVD9, DVD10 kapaciteten i avrundade GB

34 Filöversikt VOB Videoobject oftast i MPEG-2 (max 1 GB) VTS Video Title Set; samling VOB; en film PGC Program Chain CSS Content Scrambling System (kopieringsskydd) IFO infofil om kapitel, textning, ljudspår BUP backup av IFO

35 Vad gör DVD-spelaren? Letar efter info i VIDEO_TS mappen Andra saker kan läsas av t ex en PC Ljudet lagras ofta med MPEG-filen Dolby AC3, PCM, DTS Max bitrate: 9,8 Mb/s Komprimera ljudet så bilden hinner visas DVD authoring program för menyer etc Redigeringsprogram: Bara enkel export to DVD

36 HDTV Inte enighet förrän 2008 Blu-ray (25 GB, 50GB), [HD-DVD (15 GB)], nätet 5* fler punkter/detaljer Kan ha större skärm 50 Uppspelning på PC, Playstation 3 Sverige: 720/50p (1080/50p för krävande) 1080i 1080x1920 men skickas som 1080x1440

37 Krav för HD-Ready-stämpel 16/9 720p, 1080i 50 och 60 Hz Komponent analog High-Definition Multimedia Interface eller Digital Visual Interface (HDMI, DVI) Stöd för High-Bandwidth Digital Content Protection System (HDCP, kopieringsskydd)

38 HDV HD på DV-kasett Kompr med MPEG-2 Rimligt/tillräckligt bra FireWire för att ladda in/ut Arbetssamt för PC mpeg inte bra för redigering Okomprimerad HD kräver stora RAID-diskar HD på vanliga DVD i Windows media 9

39 Nya standarder MPEG-4 part 10 Advanced Video Coding (AVC) H.264 HTML5/CSS3 Ledande för web-video Bluray

40 Olika features (ej subset) Baseline Profile (BP) Video konf Mobila enheter Extended Profile (XP) Strömmande video Main Profile (MP) Allmän, fd Broadcast High Profile (HIP) HDTV, Bluray H.264/AVC Profiler

41 Bilder Hela Frame, Halva Field Keyframes A) Viktiga bildrutor B) Förändringspunkter vid t ex ljudnivå, animering P-bilder: Predicted B-bilder: Bidirectional prediction kollar före och efter I-bilder: Intra frame helbild bra/krävande

42

43

44

45

46

47

48

49

50

51 Stöd för HTML5 format bland browsrar Internet Explorer, Opera, Android, Chrome, Firefox Safari (OS X, ios) De flesta utom Opera stödjer H.264 (MP4) Opera stödjer bl a VP8 (WebM) men det gör inte ios och IE

52 4k En del snarlika upplösningar Ultra HD 3840x2160 (4x HDTV, 8.3 Mpixel 16:9) Digital cinema DCI 4k 4096x2160 (8.8 Mpix 17:9) YouTube Vimeo 4096 x 3072 (12.6 Mpix, 4:3) Kameror börjar komma TV-apparater och bildskärmar finns

53 Interviews Studio setting Leveling Walking backwards

54 Crossing the line causes disorientation and confusion.

55 Chroma key Green screen

56 Dramaturgy Turning points 25%, the action starts 50%, conflict, point of no return 75%, viewer understand it will be solved Good example: Ice Age Trailer Plan What do we want to tell and how to do it Sound is very important

57 Storyboard exercise Write a storyboard for the following: Person A sits in a room and writes an SMS Door opens and person B comes in B has an object in his hand A looks surprised A s mobile phone rings In groups, fill in paper, write names on back At least 6 scenes with at least 4 different shot types
