KRAVSPECIFIKATION. Teknisk kravspecifikation avseende ambulansfordon

Transkript

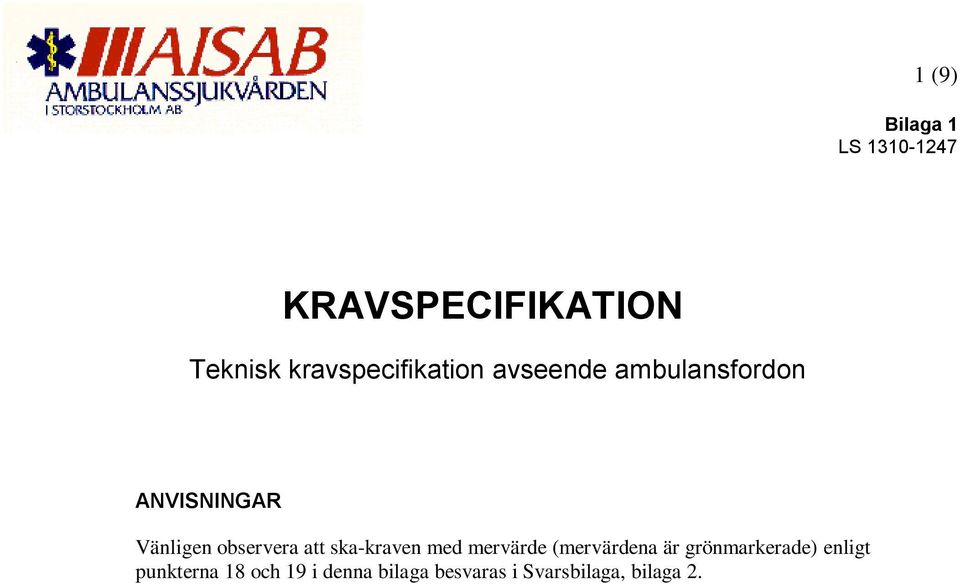

1 1 (9) KRAVSPECIFIKATION Teknisk kravspecifikation avseende ambulansfordon ANVISNINGAR Vänligen observera att ska-kraven med mervärde (mervärdena är grönmarkerade) enligt punkterna 18 och 19 i denna bilaga besvaras i Svarsbilaga, bilaga 2.

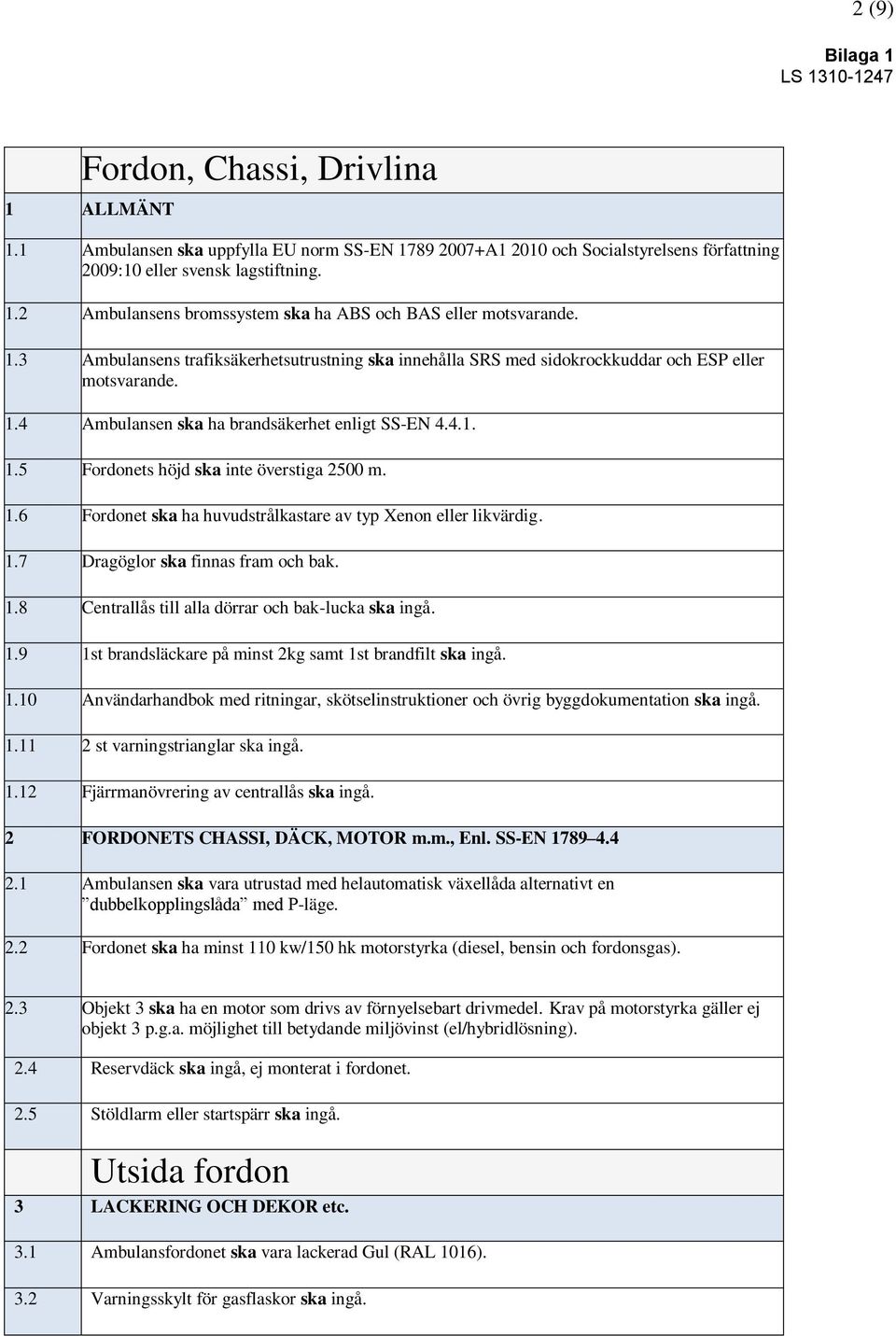

2 2 (9) Fordon, Chassi, Drivlina 1 ALLMÄNT 1.1 Ambulansen ska uppfylla EU norm SS-EN A och Socialstyrelsens författning 2009:10 eller svensk lagstiftning. 1.2 Ambulansens bromssystem ska ha ABS och BAS eller motsvarande. 1.3 Ambulansens trafiksäkerhetsutrustning ska innehålla SRS med sidokrockkuddar och ESP eller motsvarande. 1.4 Ambulansen ska ha brandsäkerhet enligt SS-EN Fordonets höjd ska inte överstiga 2500 m. 1.6 Fordonet ska ha huvudstrålkastare av typ Xenon eller likvärdig. 1.7 Dragöglor ska finnas fram och bak. 1.8 Centrallås till alla dörrar och bak-lucka ska ingå st brandsläckare på minst 2kg samt 1st brandfilt ska ingå Användarhandbok med ritningar, skötselinstruktioner och övrig byggdokumentation ska ingå st varningstrianglar ska ingå Fjärrmanövrering av centrallås ska ingå. 2 FORDONETS CHASSI, DÄCK, MOTOR m.m., Enl. SS-EN Ambulansen ska vara utrustad med helautomatisk växellåda alternativt en dubbelkopplingslåda med P-läge. 2.2 Fordonet ska ha minst 110 kw/150 hk motorstyrka (diesel, bensin och fordonsgas). 2.3 Objekt 3 ska ha en motor som drivs av förnyelsebart drivmedel. Krav på motorstyrka gäller ej objekt 3 p.g.a. möjlighet till betydande miljövinst (el/hybridlösning). 2.4 Reservdäck ska ingå, ej monterat i fordonet. 2.5 Stöldlarm eller startspärr ska ingå. Utsida fordon 3 LACKERING OCH DEKOR etc. 3.1 Ambulansfordonet ska vara lackerad Gul (RAL 1016). 3.2 Varningsskylt för gasflaskor ska ingå.

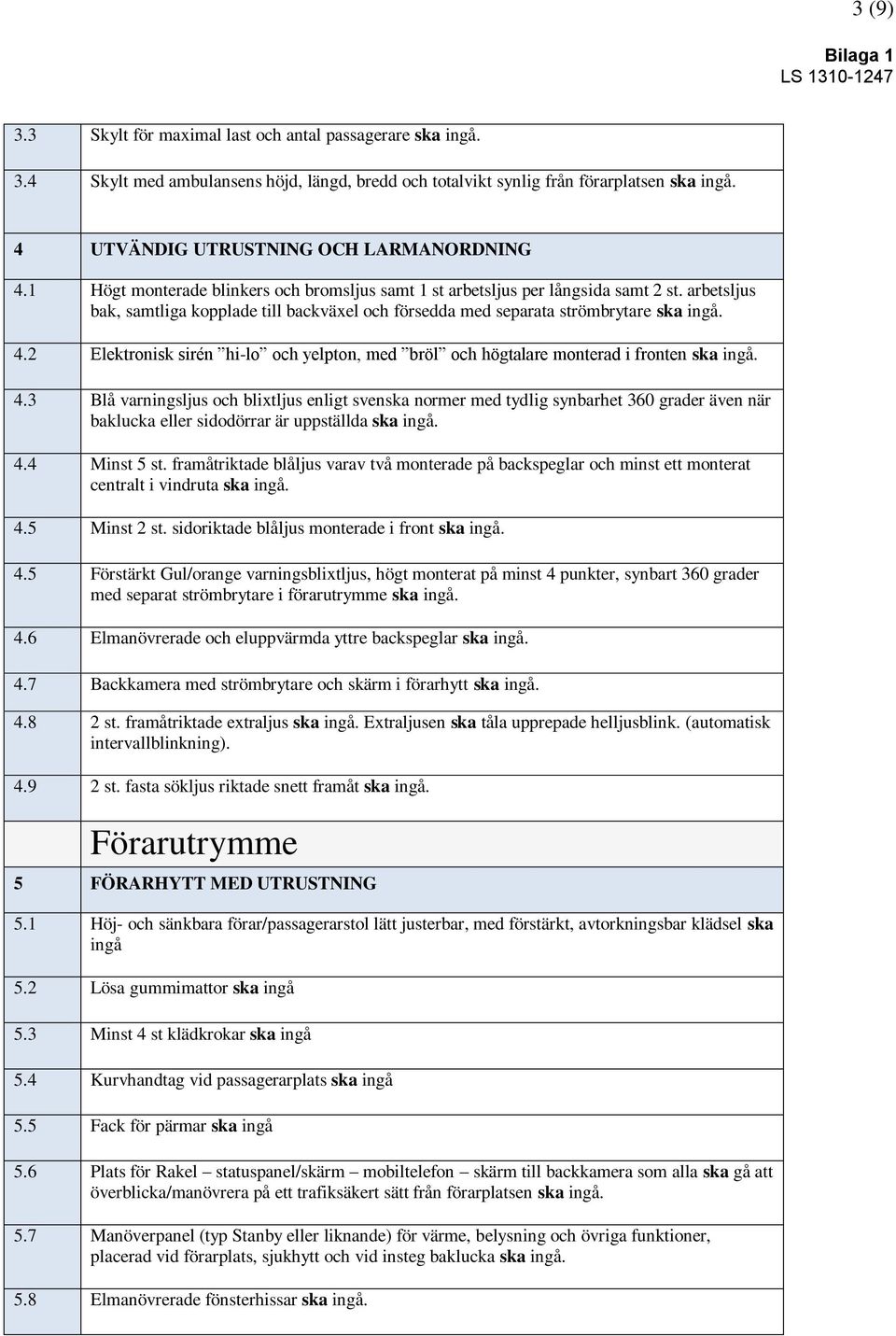

3 3 (9) 3.3 Skylt för maximal last och antal passagerare ska ingå. 3.4 Skylt med ambulansens höjd, längd, bredd och totalvikt synlig från förarplatsen ska ingå. 4 UTVÄNDIG UTRUSTNING OCH LARMANORDNING 4.1 Högt monterade blinkers och bromsljus samt 1 st arbetsljus per långsida samt 2 st. arbetsljus bak, samtliga kopplade till backväxel och försedda med separata strömbrytare ska ingå. 4.2 Elektronisk sirén hi-lo och yelpton, med bröl och högtalare monterad i fronten ska ingå. 4.3 Blå varningsljus och blixtljus enligt svenska normer med tydlig synbarhet 360 grader även när baklucka eller sidodörrar är uppställda ska ingå. 4.4 Minst 5 st. framåtriktade blåljus varav två monterade på backspeglar och minst ett monterat centralt i vindruta ska ingå. 4.5 Minst 2 st. sidoriktade blåljus monterade i front ska ingå. 4.5 Förstärkt Gul/orange varningsblixtljus, högt monterat på minst 4 punkter, synbart 360 grader med separat strömbrytare i förarutrymme ska ingå. 4.6 Elmanövrerade och eluppvärmda yttre backspeglar ska ingå. 4.7 Backkamera med strömbrytare och skärm i förarhytt ska ingå st. framåtriktade extraljus ska ingå. Extraljusen ska tåla upprepade helljusblink. (automatisk intervallblinkning) st. fasta sökljus riktade snett framåt ska ingå. Förarutrymme 5 FÖRARHYTT MED UTRUSTNING 5.1 Höj- och sänkbara förar/passagerarstol lätt justerbar, med förstärkt, avtorkningsbar klädsel ska ingå 5.2 Lösa gummimattor ska ingå 5.3 Minst 4 st klädkrokar ska ingå 5.4 Kurvhandtag vid passagerarplats ska ingå 5.5 Fack för pärmar ska ingå 5.6 Plats för Rakel statuspanel/skärm mobiltelefon skärm till backkamera som alla ska gå att överblicka/manövrera på ett trafiksäkert sätt från förarplatsen ska ingå. 5.7 Manöverpanel (typ Stanby eller liknande) för värme, belysning och övriga funktioner, placerad vid förarplats, sjukhytt och vid insteg baklucka ska ingå. 5.8 Elmanövrerade fönsterhissar ska ingå.

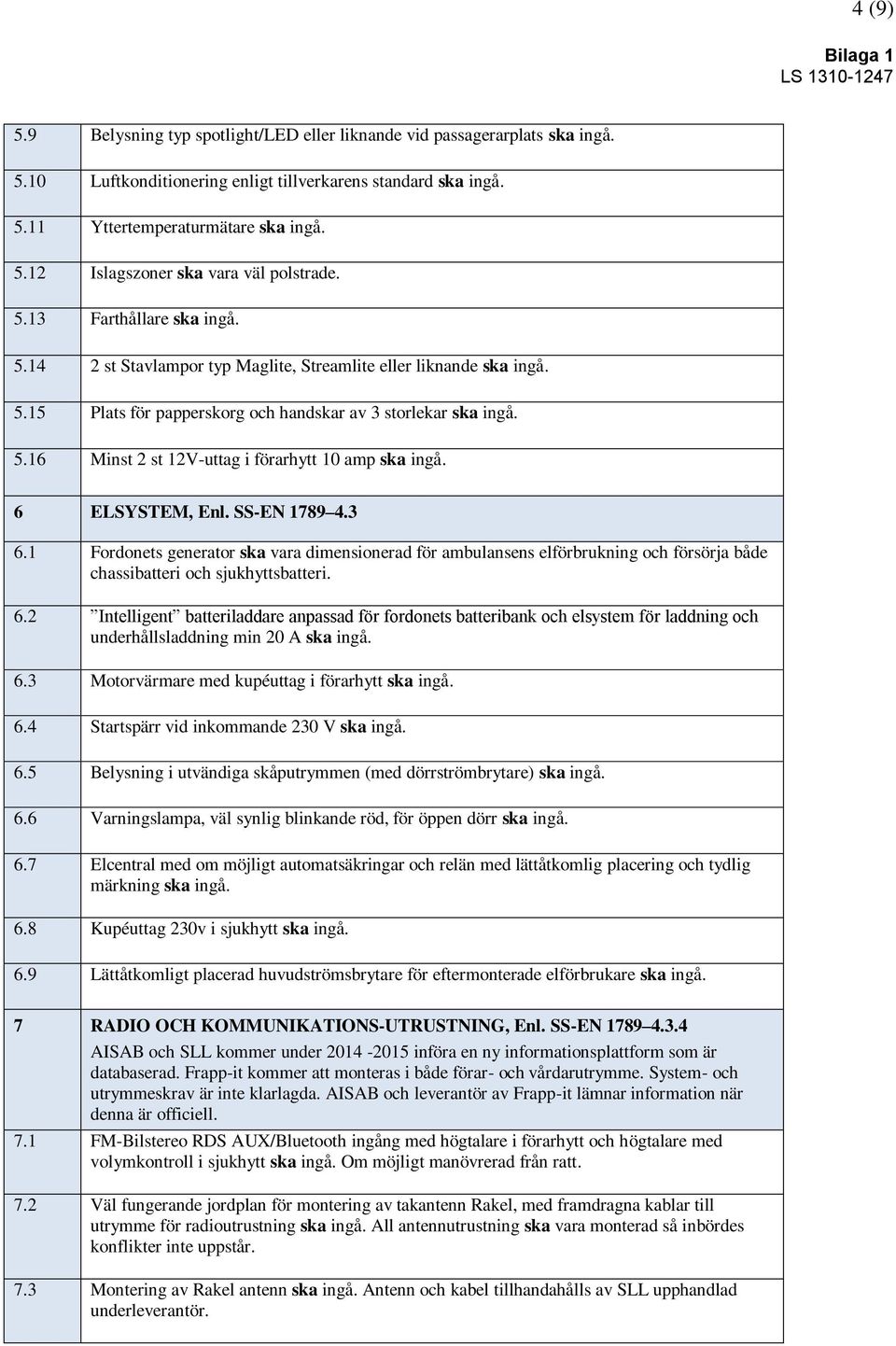

4 4 (9) 5.9 Belysning typ spotlight/led eller liknande vid passagerarplats ska ingå Luftkonditionering enligt tillverkarens standard ska ingå Yttertemperaturmätare ska ingå Islagszoner ska vara väl polstrade Farthållare ska ingå st Stavlampor typ Maglite, Streamlite eller liknande ska ingå Plats för papperskorg och handskar av 3 storlekar ska ingå Minst 2 st 12V-uttag i förarhytt 10 amp ska ingå. 6 ELSYSTEM, Enl. SS-EN Fordonets generator ska vara dimensionerad för ambulansens elförbrukning och försörja både chassibatteri och sjukhyttsbatteri. 6.2 Intelligent batteriladdare anpassad för fordonets batteribank och elsystem för laddning och underhållsladdning min 20 A ska ingå. 6.3 Motorvärmare med kupéuttag i förarhytt ska ingå. 6.4 Startspärr vid inkommande 230 V ska ingå. 6.5 Belysning i utvändiga skåputrymmen (med dörrströmbrytare) ska ingå. 6.6 Varningslampa, väl synlig blinkande röd, för öppen dörr ska ingå. 6.7 Elcentral med om möjligt automatsäkringar och relän med lättåtkomlig placering och tydlig märkning ska ingå. 6.8 Kupéuttag 230v i sjukhytt ska ingå. 6.9 Lättåtkomligt placerad huvudströmsbrytare för eftermonterade elförbrukare ska ingå. 7 RADIO OCH KOMMUNIKATIONS-UTRUSTNING, Enl. SS-EN AISAB och SLL kommer under införa en ny informationsplattform som är databaserad. Frapp-it kommer att monteras i både förar- och vårdarutrymme. System- och utrymmeskrav är inte klarlagda. AISAB och leverantör av Frapp-it lämnar information när denna är officiell. 7.1 FM-Bilstereo RDS AUX/Bluetooth ingång med högtalare i förarhytt och högtalare med volymkontroll i sjukhytt ska ingå. Om möjligt manövrerad från ratt. 7.2 Väl fungerande jordplan för montering av takantenn Rakel, med framdragna kablar till utrymme för radioutrustning ska ingå. All antennutrustning ska vara monterad så inbördes konflikter inte uppstår. 7.3 Montering av Rakel antenn ska ingå. Antenn och kabel tillhandahålls av SLL upphandlad underleverantör.

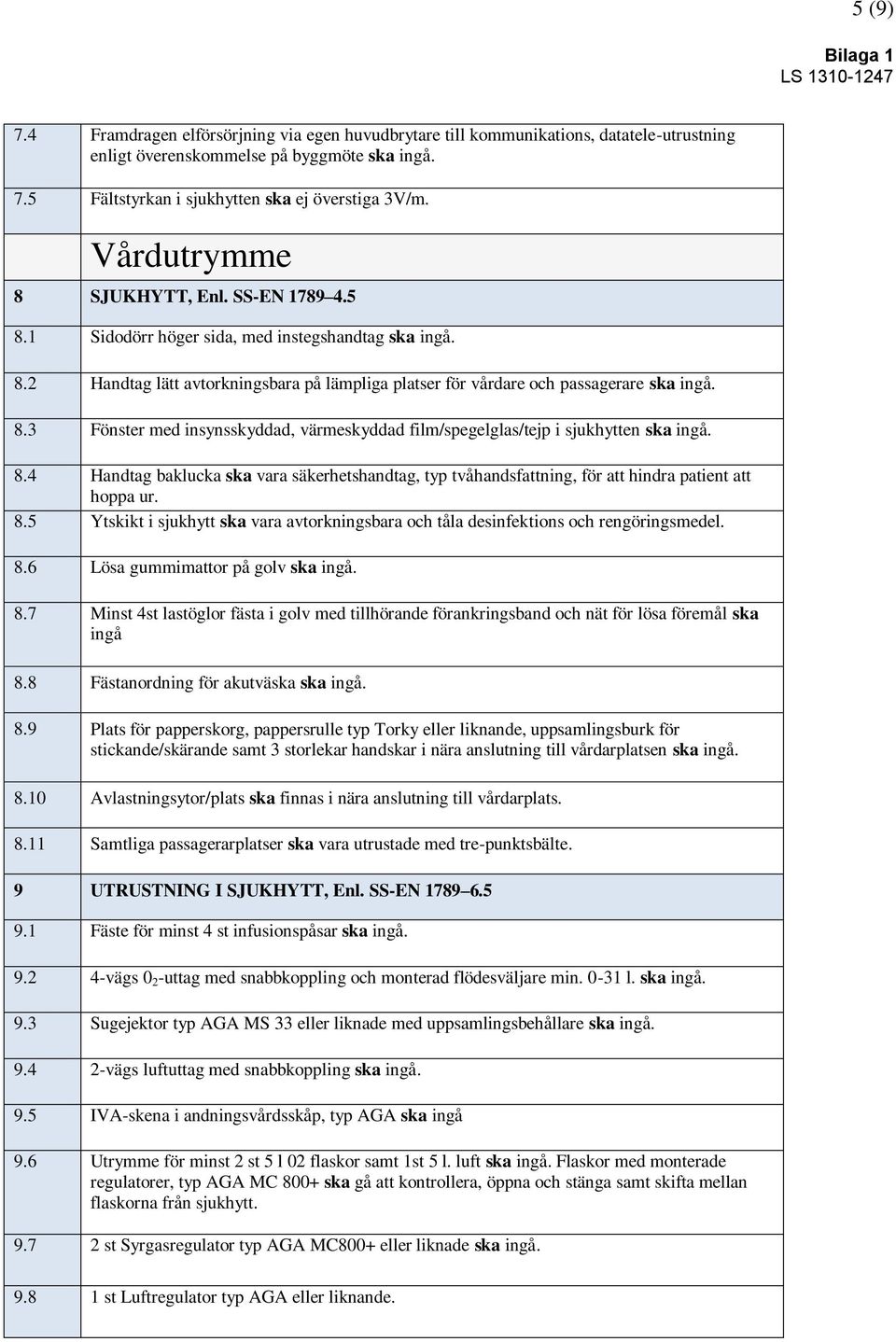

5 5 (9) 7.4 Framdragen elförsörjning via egen huvudbrytare till kommunikations, datatele-utrustning enligt överenskommelse på byggmöte ska ingå. 7.5 Fältstyrkan i sjukhytten ska ej överstiga 3V/m. Vårdutrymme 8 SJUKHYTT, Enl. SS-EN Sidodörr höger sida, med instegshandtag ska ingå. 8.2 Handtag lätt avtorkningsbara på lämpliga platser för vårdare och passagerare ska ingå. 8.3 Fönster med insynsskyddad, värmeskyddad film/spegelglas/tejp i sjukhytten ska ingå. 8.4 Handtag baklucka ska vara säkerhetshandtag, typ tvåhandsfattning, för att hindra patient att hoppa ur. 8.5 Ytskikt i sjukhytt ska vara avtorkningsbara och tåla desinfektions och rengöringsmedel. 8.6 Lösa gummimattor på golv ska ingå. 8.7 Minst 4st lastöglor fästa i golv med tillhörande förankringsband och nät för lösa föremål ska ingå 8.8 Fästanordning för akutväska ska ingå. 8.9 Plats för papperskorg, pappersrulle typ Torky eller liknande, uppsamlingsburk för stickande/skärande samt 3 storlekar handskar i nära anslutning till vårdarplatsen ska ingå Avlastningsytor/plats ska finnas i nära anslutning till vårdarplats Samtliga passagerarplatser ska vara utrustade med tre-punktsbälte. 9 UTRUSTNING I SJUKHYTT, Enl. SS-EN Fäste för minst 4 st infusionspåsar ska ingå vägs 0 2 -uttag med snabbkoppling och monterad flödesväljare min l. ska ingå. 9.3 Sugejektor typ AGA MS 33 eller liknade med uppsamlingsbehållare ska ingå vägs luftuttag med snabbkoppling ska ingå. 9.5 IVA-skena i andningsvårdsskåp, typ AGA ska ingå 9.6 Utrymme för minst 2 st 5 l 02 flaskor samt 1st 5 l. luft ska ingå. Flaskor med monterade regulatorer, typ AGA MC 800+ ska gå att kontrollera, öppna och stänga samt skifta mellan flaskorna från sjukhytt st Syrgasregulator typ AGA MC800+ eller liknade ska ingå st Luftregulator typ AGA eller liknande.

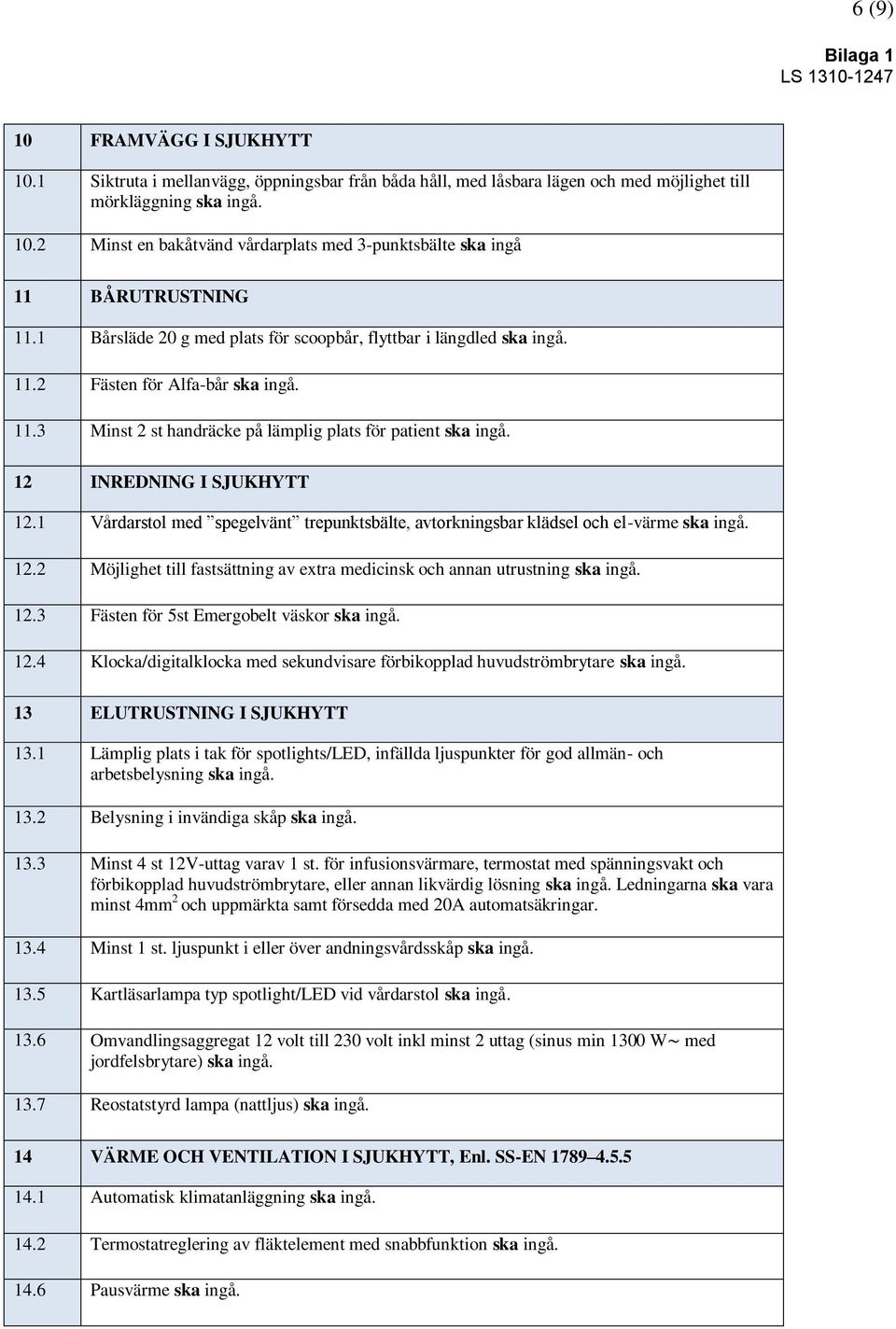

6 6 (9) 10 FRAMVÄGG I SJUKHYTT 10.1 Siktruta i mellanvägg, öppningsbar från båda håll, med låsbara lägen och med möjlighet till mörkläggning ska ingå Minst en bakåtvänd vårdarplats med 3-punktsbälte ska ingå 11 BÅRUTRUSTNING 11.1 Bårsläde 20 g med plats för scoopbår, flyttbar i längdled ska ingå Fästen för Alfa-bår ska ingå Minst 2 st handräcke på lämplig plats för patient ska ingå. 12 INREDNING I SJUKHYTT 12.1 Vårdarstol med spegelvänt trepunktsbälte, avtorkningsbar klädsel och el-värme ska ingå Möjlighet till fastsättning av extra medicinsk och annan utrustning ska ingå Fästen för 5st Emergobelt väskor ska ingå Klocka/digitalklocka med sekundvisare förbikopplad huvudströmbrytare ska ingå. 13 ELUTRUSTNING I SJUKHYTT 13.1 Lämplig plats i tak för spotlights/led, infällda ljuspunkter för god allmän- och arbetsbelysning ska ingå Belysning i invändiga skåp ska ingå Minst 4 st 12V-uttag varav 1 st. för infusionsvärmare, termostat med spänningsvakt och förbikopplad huvudströmbrytare, eller annan likvärdig lösning ska ingå. Ledningarna ska vara minst 4mm 2 och uppmärkta samt försedda med 20A automatsäkringar Minst 1 st. ljuspunkt i eller över andningsvårdsskåp ska ingå Kartläsarlampa typ spotlight/led vid vårdarstol ska ingå Omvandlingsaggregat 12 volt till 230 volt inkl minst 2 uttag (sinus min 1300 W med jordfelsbrytare) ska ingå Reostatstyrd lampa (nattljus) ska ingå. 14 VÄRME OCH VENTILATION I SJUKHYTT, Enl. SS-EN Automatisk klimatanläggning ska ingå Termostatreglering av fläktelement med snabbfunktion ska ingå Pausvärme ska ingå.

7 7 (9) 14.7 Bensin- eller dieselvärmare med tidur och termostat ska ingå PLATS/FÄSTEN SKA FINNAS FÖR FÖLJANDE UTRUSTNING: 15.1 Bärstol modell EZ Glider i sjukhytt eller annat utrymme Laddare för Bärbar Rakel radio 2 st i förarhytt Alkolås/spärr i förarhytt Plats för desinfektionsmedel och rengöringsmedel Fack för nycklar, fordonshandlingar m.m. i förarhytt Journalfack/ Rettspärm i sjukhytt eller alternativ plats Hjälmar, bogserlina hansalina startkablar mindre verktygssats i sjukhytt eller alternativ plats Scoopbår och spineboard + remmar i sjukhytt eller alternativ plats Vacummadrass helkropp och kudde i sjukhytt eller alternativ plats Halskrage set i sjukhytt eller alternativ plats Akutväska och andningsvårdsväska i uppvärmt utrymme i sjukhytt eller alternativ plats Plats för personlig skyddsutrustning, (skyddsmask, m.m.) Plats för kemdräkt med tillbehör Plats för värmeväska eller godkänt värmeskåp Hållare för defibrillator. 16 FUNKTION OCH TEKNIK: 16.1 Gasinstallationen ska i tillämpliga delar, vara utförd enligt normer i SIS HB 370, säkerhetsnorm för medicinska gasanläggningar och SS EN 1789 Sjukfordon med utrustning - Vägambulanser 16.2 Tryckslang ska vara provtryckt och av åldersbeständig polyuretan, utvändig ståltrådsarmerad teflon eller motsvarande kvalité, gasslangar av PVC godtas ej, samt tåla miljön inuti ambulansen med avseende på temperatursvängningar, nötningar och vibrationer Vid dold ledningsdragning ska tryckslangen vara förlagd i skyddsrör. Skyddsröret ska vara så monterat att slangen kan tas ur för service Gasinstallationen ska vara utförd så att eventuell läckande gas inte kan ansamlas i oventilerade utrymmen Märkning av slang och uttag ska utföras enl. SS Utrymme bakom uttagspaneler och utrymme för dold ledningsdragning ska vara väl

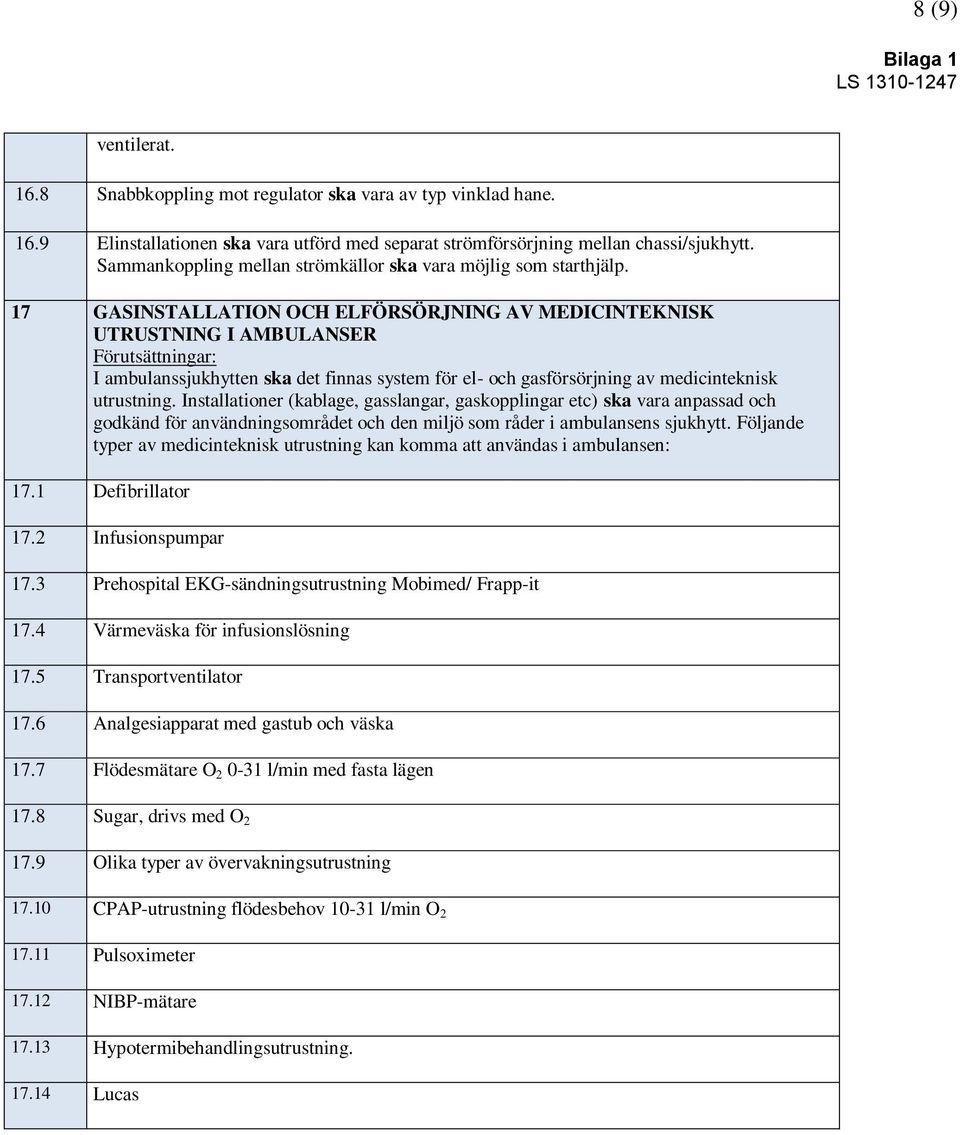

8 8 (9) ventilerat Snabbkoppling mot regulator ska vara av typ vinklad hane Elinstallationen ska vara utförd med separat strömförsörjning mellan chassi/sjukhytt. Sammankoppling mellan strömkällor ska vara möjlig som starthjälp. 17 GASINSTALLATION OCH ELFÖRSÖRJNING AV MEDICINTEKNISK UTRUSTNING I AMBULANSER Förutsättningar: I ambulanssjukhytten ska det finnas system för el- och gasförsörjning av medicinteknisk utrustning. Installationer (kablage, gasslangar, gaskopplingar etc) ska vara anpassad och godkänd för användningsområdet och den miljö som råder i ambulansens sjukhytt. Följande typer av medicinteknisk utrustning kan komma att användas i ambulansen: 17.1 Defibrillator 17.2 Infusionspumpar 17.3 Prehospital EKG-sändningsutrustning Mobimed/ Frapp-it 17.4 Värmeväska för infusionslösning 17.5 Transportventilator 17.6 Analgesiapparat med gastub och väska 17.7 Flödesmätare O l/min med fasta lägen 17.8 Sugar, drivs med O Olika typer av övervakningsutrustning CPAP-utrustning flödesbehov l/min O Pulsoximeter NIBP-mätare Hypotermibehandlingsutrustning Lucas

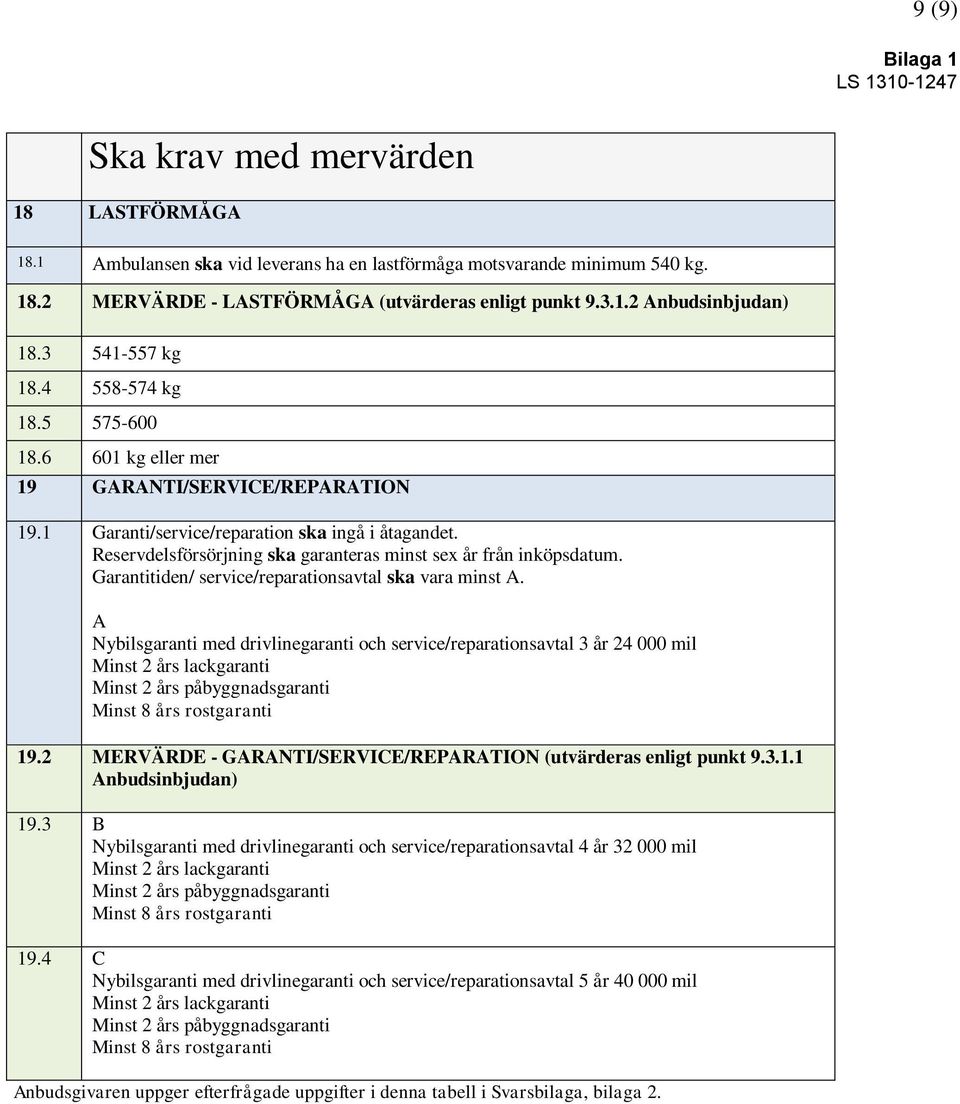

9 9 (9) Ska krav med mervärden 18 LASTFÖRMÅGA 18.1 Ambulansen ska vid leverans ha en lastförmåga motsvarande minimum 540 kg MERVÄRDE - LASTFÖRMÅGA (utvärderas enligt punkt Anbudsinbjudan) kg kg kg eller mer 19 GARANTI/SERVICE/REPARATION 19.1 Garanti/service/reparation ska ingå i åtagandet. Reservdelsförsörjning ska garanteras minst sex år från inköpsdatum. Garantitiden/ service/reparationsavtal ska vara minst A. A Nybilsgaranti med drivlinegaranti och service/reparationsavtal 3 år mil Minst 2 års lackgaranti Minst 2 års påbyggnadsgaranti Minst 8 års rostgaranti 19.2 MERVÄRDE - GARANTI/SERVICE/REPARATION (utvärderas enligt punkt Anbudsinbjudan) 19.3 B Nybilsgaranti med drivlinegaranti och service/reparationsavtal 4 år mil Minst 2 års lackgaranti Minst 2 års påbyggnadsgaranti Minst 8 års rostgaranti 19.4 C Nybilsgaranti med drivlinegaranti och service/reparationsavtal 5 år mil Minst 2 års lackgaranti Minst 2 års påbyggnadsgaranti Minst 8 års rostgaranti Anbudsgivaren uppger efterfrågade uppgifter i denna tabell i Svarsbilaga, bilaga 2.
