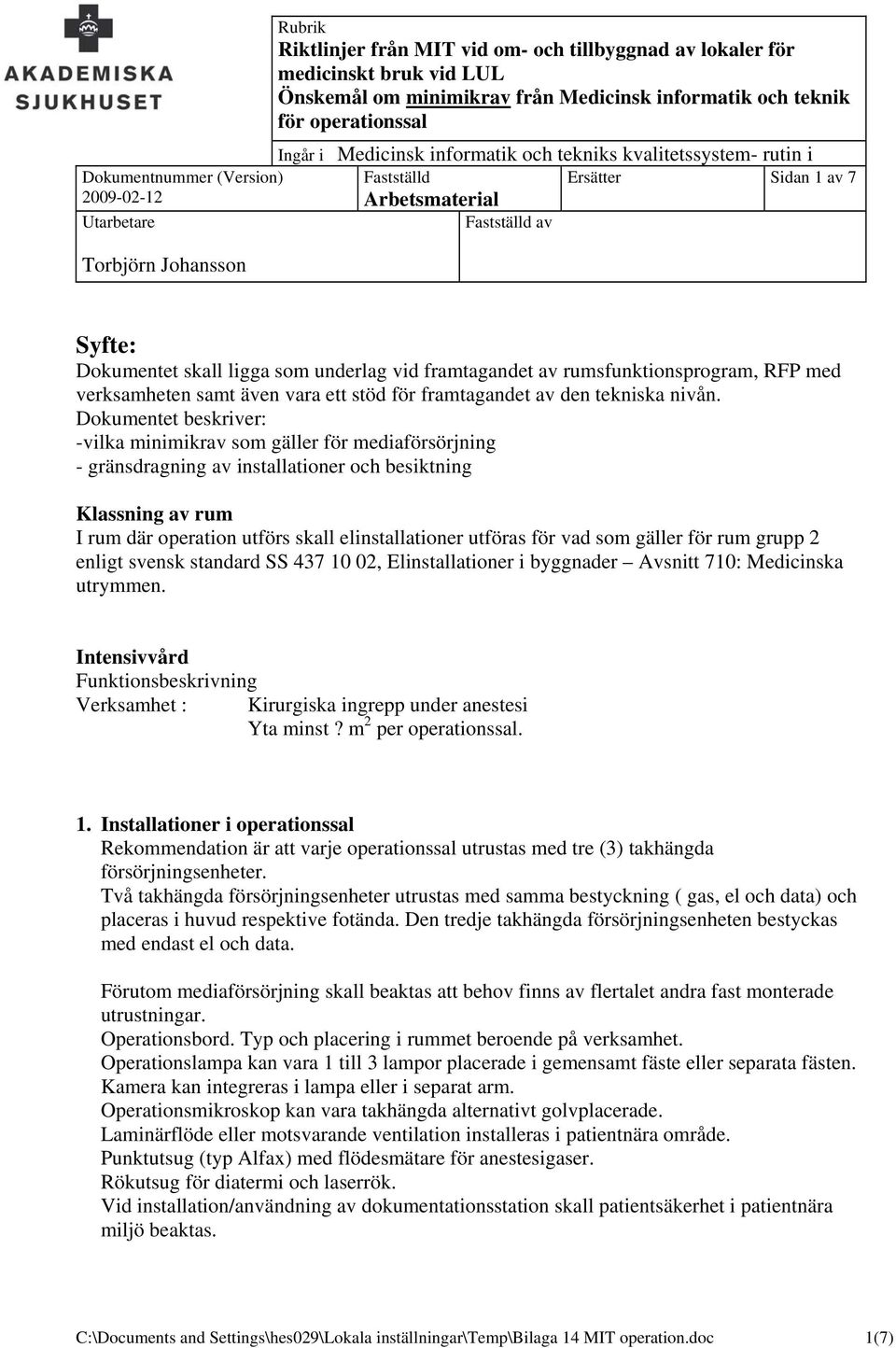

1 Ersätter Sidan 1 av 7 Syfte: Dokumentet skall ligga som underlag vid framtagandet av rumsfunktionsprogram, RFP med verksamheten samt även vara ett stöd för framtagandet av den tekniska nivån. Dokumentet beskriver: -vilka minimikrav som gäller för mediaförsörjning - gränsdragning av installationer och besiktning Klassning av rum I rum där operation utförs skall elinstallationer utföras för vad som gäller för rum grupp 2 enligt svensk standard SS , Elinstallationer i byggnader Avsnitt 710: Medicinska utrymmen. Intensivvård Funktionsbeskrivning Verksamhet : Kirurgiska ingrepp under anestesi Yta minst? m 2 per operationssal. 1. Installationer i operationssal Rekommendation är att varje operationssal utrustas med tre (3) takhängda försörjningsenheter. Två takhängda försörjningsenheter utrustas med samma bestyckning ( gas, el och data) och placeras i huvud respektive fotända. Den tredje takhängda försörjningsenheten bestyckas med endast el och data. Förutom mediaförsörjning skall beaktas att behov finns av flertalet andra fast monterade utrustningar. Operationsbord. Typ och placering i rummet beroende på verksamhet. Operationslampa kan vara 1 till 3 lampor placerade i gemensamt fäste eller separata fästen. Kamera kan integreras i lampa eller i separat arm. Operationsmikroskop kan vara takhängda alternativt golvplacerade. Laminärflöde eller motsvarande ventilation installeras i patientnära område. Punktutsug (typ Alfax) med flödesmätare för anestesigaser. Rökutsug för diatermi och laserrök. Vid installation/användning av dokumentationsstation skall patientsäkerhet i patientnära miljö beaktas. C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 1(7)

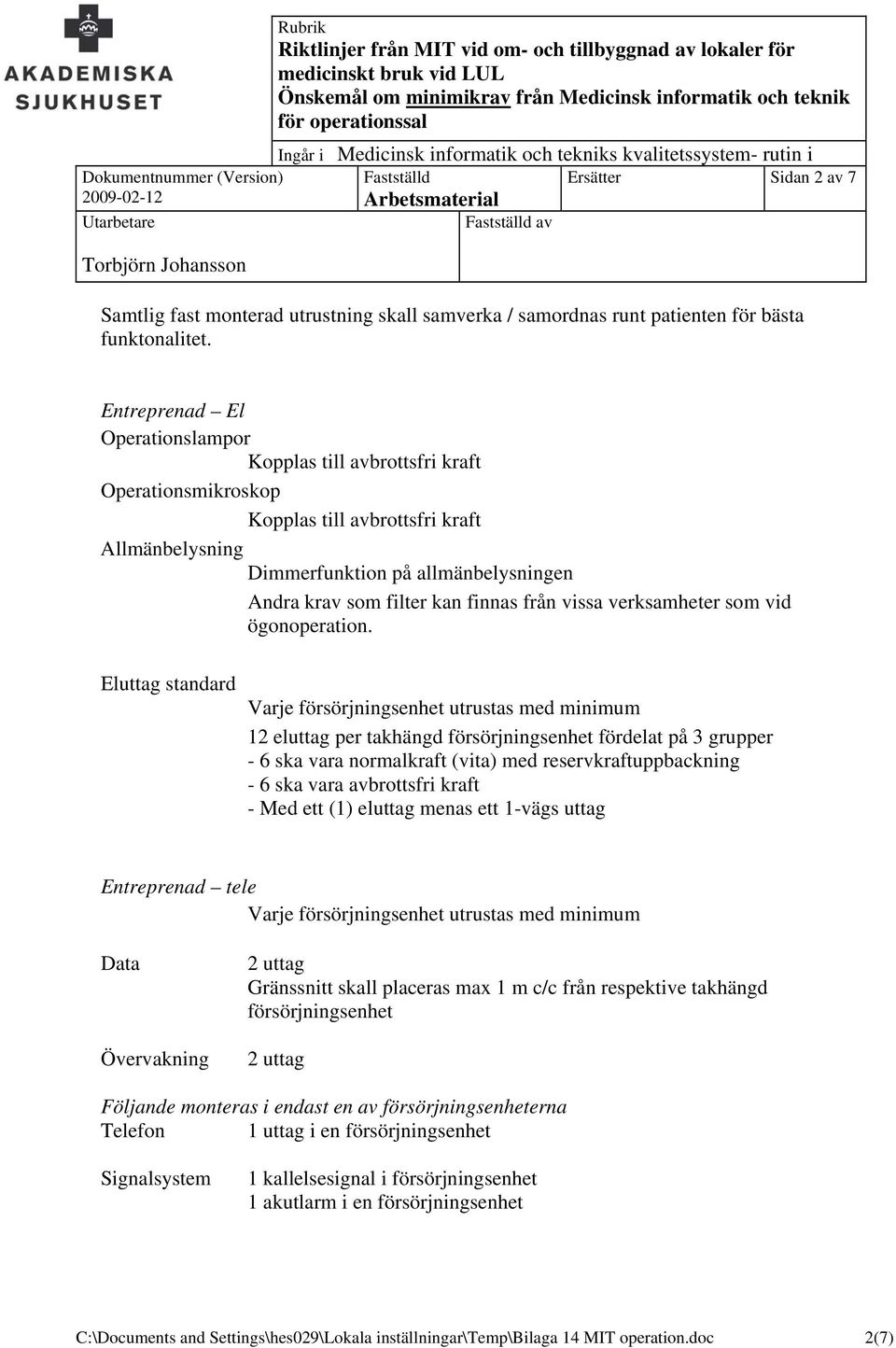

2 Ersätter Sidan 2 av 7 Samtlig fast monterad utrustning skall samverka / samordnas runt patienten för bästa funktonalitet. Entreprenad El Operationslampor Kopplas till avbrottsfri kraft Operationsmikroskop Kopplas till avbrottsfri kraft Allmänbelysning Dimmerfunktion på allmänbelysningen Andra krav som filter kan finnas från vissa verksamheter som vid ögonoperation. Eluttag standard Varje försörjningsenhet utrustas med minimum 12 eluttag per takhängd försörjningsenhet fördelat på 3 grupper - 6 ska vara normalkraft (vita) med reservkraftuppbackning - 6 ska vara avbrottsfri kraft - Med ett (1) eluttag menas ett 1-vägs uttag Entreprenad tele Varje försörjningsenhet utrustas med minimum Data Övervakning 2 uttag Gränssnitt skall placeras max 1 m c/c från respektive takhängd försörjningsenhet 2 uttag Följande monteras i endast en av försörjningsenheterna Telefon 1 uttag i en försörjningsenhet Signalsystem 1 kallelsesignal i försörjningsenhet 1 akutlarm i en försörjningsenhet C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 2(7)

3 Ersätter Sidan 3 av 7 Entreprenad - luftbehandling Medicinska gaser Två försörjningsenheter utrustas vardera med: 2 gasuttag för medicinsk oxygen 1 gasuttag för medicinsk lustgas 2 gasuttag för medicinsk luft 2 gasuttag för instrumentluft 1 överskottssug med inbyggd ejektor med flödesindikator Separata rör för varje gasutlopp till frånluftventilationen efter överskottsutsugets ejektor. Avstängningsventiler Avstängningsventiler för medicinska gaser ska finnas till varje försörjningsenhet. Gasförbrukning Utreds i samarbete med verksamhetsansvarig, gasföreståndare och MIT Dimensionering Utreds i samarbete med verksamhetsansvarig, gasföreståndare och MIT Gränssnitt Fast gasinstallation till försörjningsenhet avslutas med separat gaskloss (se bild) med NIST kopplingar, max 1 m c/c från takhängd försörjningsenhetens fästpunkt. Antal NIST kopplingar är beroende på konfiguration av takhängd försörjningsenhet. Placeringen av gaskloss skall samordnas med leverantören av försörjningsenheten. Övrigt C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 3(7)

4 Ersätter Sidan 4 av 7 2. Operationsal allmänt Miljö och byggnadstekniska krav Ventilation Ventilationen anpassas till arbetsmiljökrav enligt AFS hygieniska gränsvärden och AFS anestesigaser. Högre krav på renhet kan finnas för verksamheten som kräver laminärt flöde. Entreprenad El Eluttag övrigt Ett CEE uttag (enfas) 16 A centralt i rummet (ej i försörjningsenhet) Eluttag på vägg för verksamhetens behov att ansluta utrustning som placeras utanför patientnära zon. Elcentral Elcentral skall placeras i rummet. Personalen skall enkelt se och komma åt centralen. Tydlig märkning per försörjningsenhet i centralen. Alla eluttag i rummet skall vara anslutna till elcentralen i rummet. I elcentralen skall monteras ett jordpotentialstift. Manöverbrytare för operationslampor och operationsmikroskop placeras i elcentralen Entreprenad tele 1 teleuttag och 2 datauttag (vid dokumentationsplatsen) Klocka En klocka med svepande sekundvisare. Centraldrift. Entreprenad - luftbehandling Medicinska gaser Nödavstängningsventiler för medicinska gaser ska finnas utanför varje operationssal. C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 4(7)

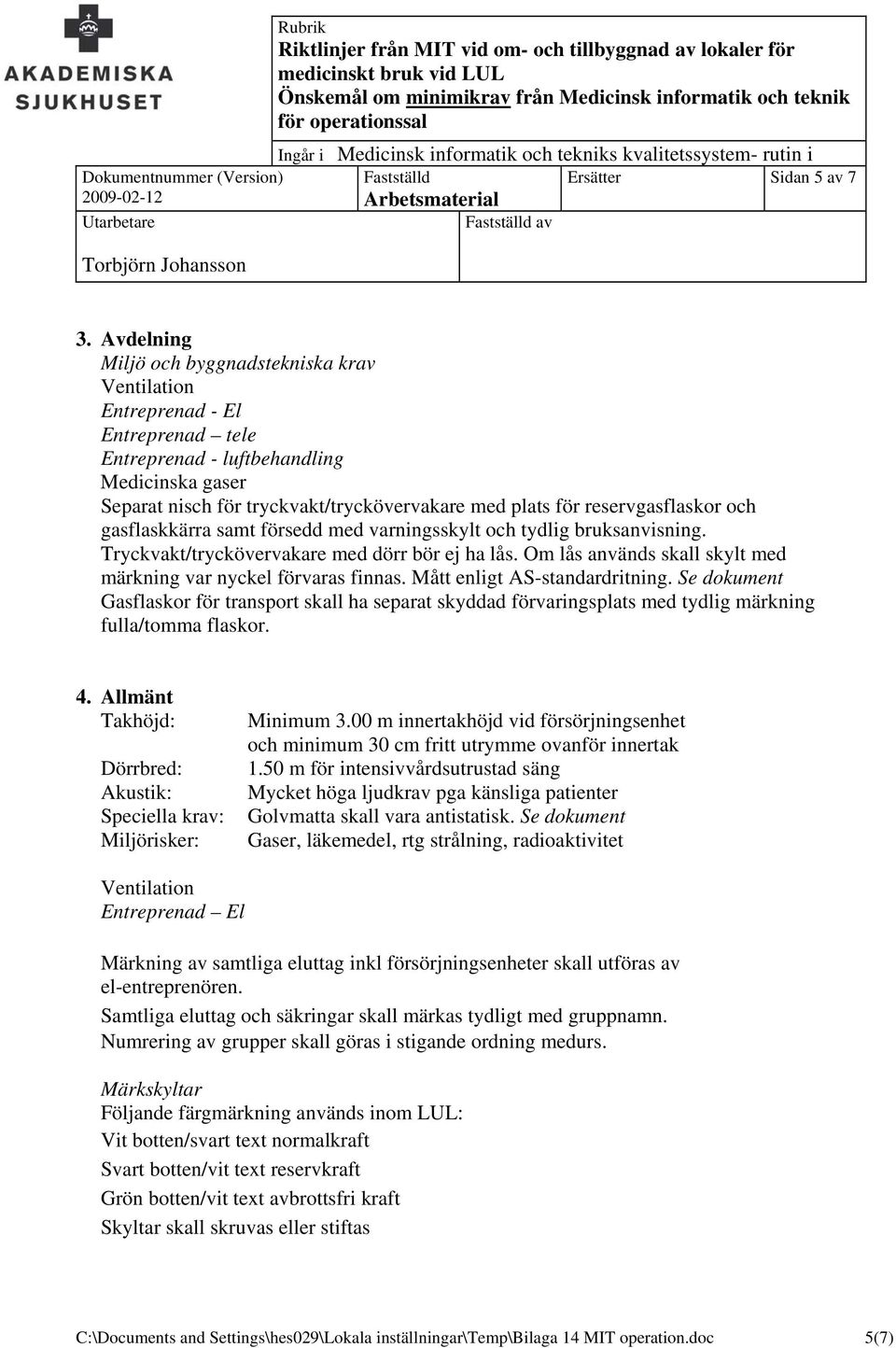

5 Ersätter Sidan 5 av 7 3. Avdelning Miljö och byggnadstekniska krav Ventilation Entreprenad - El Entreprenad tele Entreprenad - luftbehandling Medicinska gaser Separat nisch för tryckvakt/tryckövervakare med plats för reservgasflaskor och gasflaskkärra samt försedd med varningsskylt och tydlig bruksanvisning. Tryckvakt/tryckövervakare med dörr bör ej ha lås. Om lås används skall skylt med märkning var nyckel förvaras finnas. Mått enligt AS-standardritning. Se dokument Gasflaskor för transport skall ha separat skyddad förvaringsplats med tydlig märkning fulla/tomma flaskor. 4. Allmänt Takhöjd: Dörrbred: Akustik: Speciella krav: Miljörisker: Minimum 3.00 m innertakhöjd vid försörjningsenhet och minimum 30 cm fritt utrymme ovanför innertak 1.50 m för intensivvårdsutrustad säng Mycket höga ljudkrav pga känsliga patienter Golvmatta skall vara antistatisk. Se dokument Gaser, läkemedel, rtg strålning, radioaktivitet Ventilation Entreprenad El Märkning av samtliga eluttag inkl försörjningsenheter skall utföras av el-entreprenören. Samtliga eluttag och säkringar skall märkas tydligt med gruppnamn. Numrering av grupper skall göras i stigande ordning medurs. Märkskyltar Följande färgmärkning används inom LUL: Vit botten/svart text normalkraft Svart botten/vit text reservkraft Grön botten/vit text avbrottsfri kraft Skyltar skall skruvas eller stiftas C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 5(7)

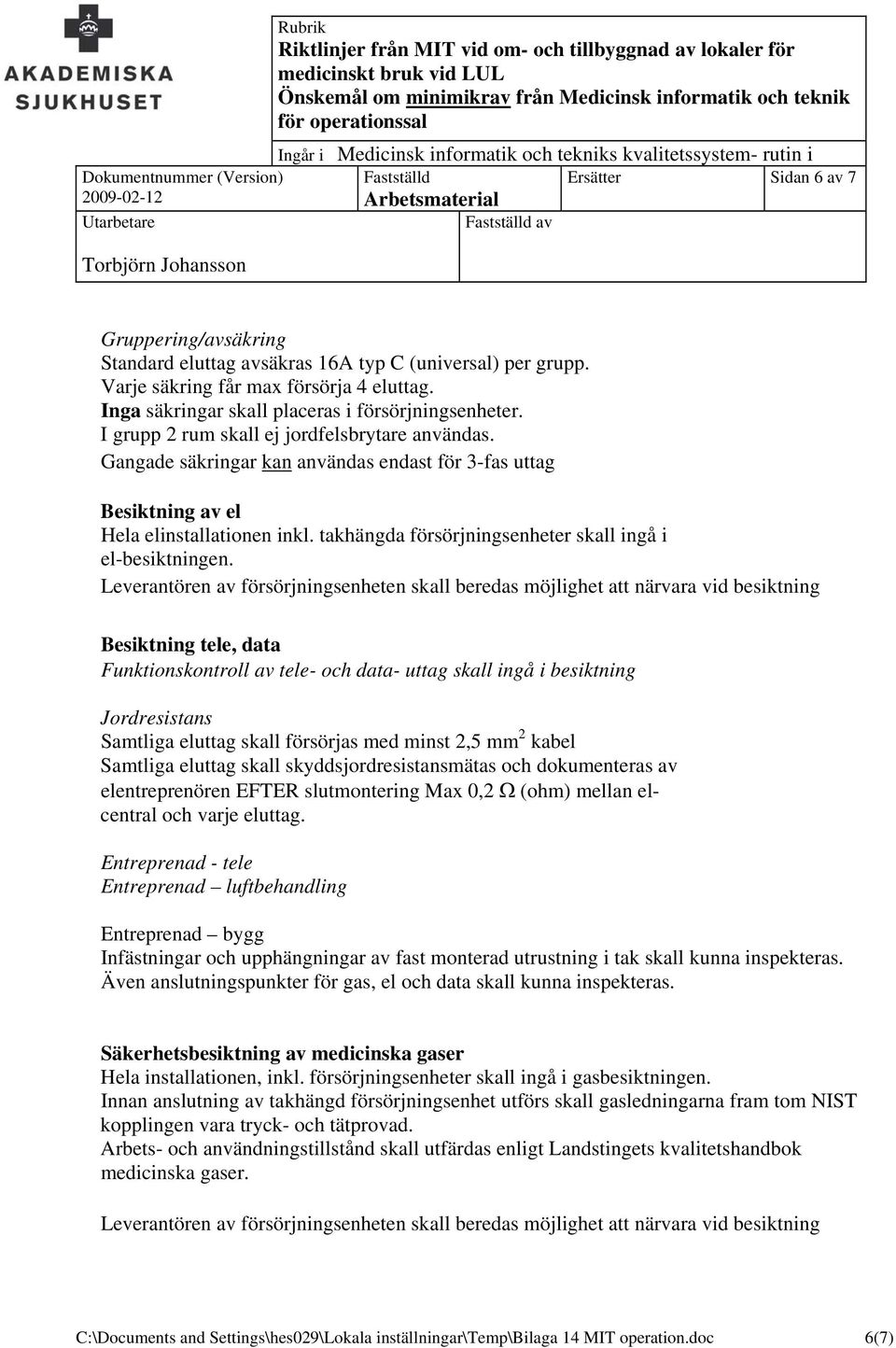

6 Ersätter Sidan 6 av 7 Gruppering/avsäkring Standard eluttag avsäkras 16A typ C (universal) per grupp. Varje säkring får max försörja 4 eluttag. Inga säkringar skall placeras i försörjningsenheter. I grupp 2 rum skall ej jordfelsbrytare användas. Gangade säkringar kan användas endast för 3-fas uttag Besiktning av el Hela elinstallationen inkl. takhängda försörjningsenheter skall ingå i el-besiktningen. Leverantören av försörjningsenheten skall beredas möjlighet att närvara vid besiktning Besiktning tele, data Funktionskontroll av tele- och data- uttag skall ingå i besiktning Jordresistans Samtliga eluttag skall försörjas med minst 2,5 mm 2 kabel Samtliga eluttag skall skyddsjordresistansmätas och dokumenteras av elentreprenören EFTER slutmontering Max 0,2 Ω (ohm) mellan elcentral och varje eluttag. Entreprenad - tele Entreprenad luftbehandling Entreprenad bygg Infästningar och upphängningar av fast monterad utrustning i tak skall kunna inspekteras. Även anslutningspunkter för gas, el och data skall kunna inspekteras. Säkerhetsbesiktning av medicinska gaser Hela installationen, inkl. försörjningsenheter skall ingå i gasbesiktningen. Innan anslutning av takhängd försörjningsenhet utförs skall gasledningarna fram tom NIST kopplingen vara tryck- och tätprovad. Arbets- och användningstillstånd skall utfärdas enligt Landstingets kvalitetshandbok medicinska gaser. Leverantören av försörjningsenheten skall beredas möjlighet att närvara vid besiktning C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 6(7)

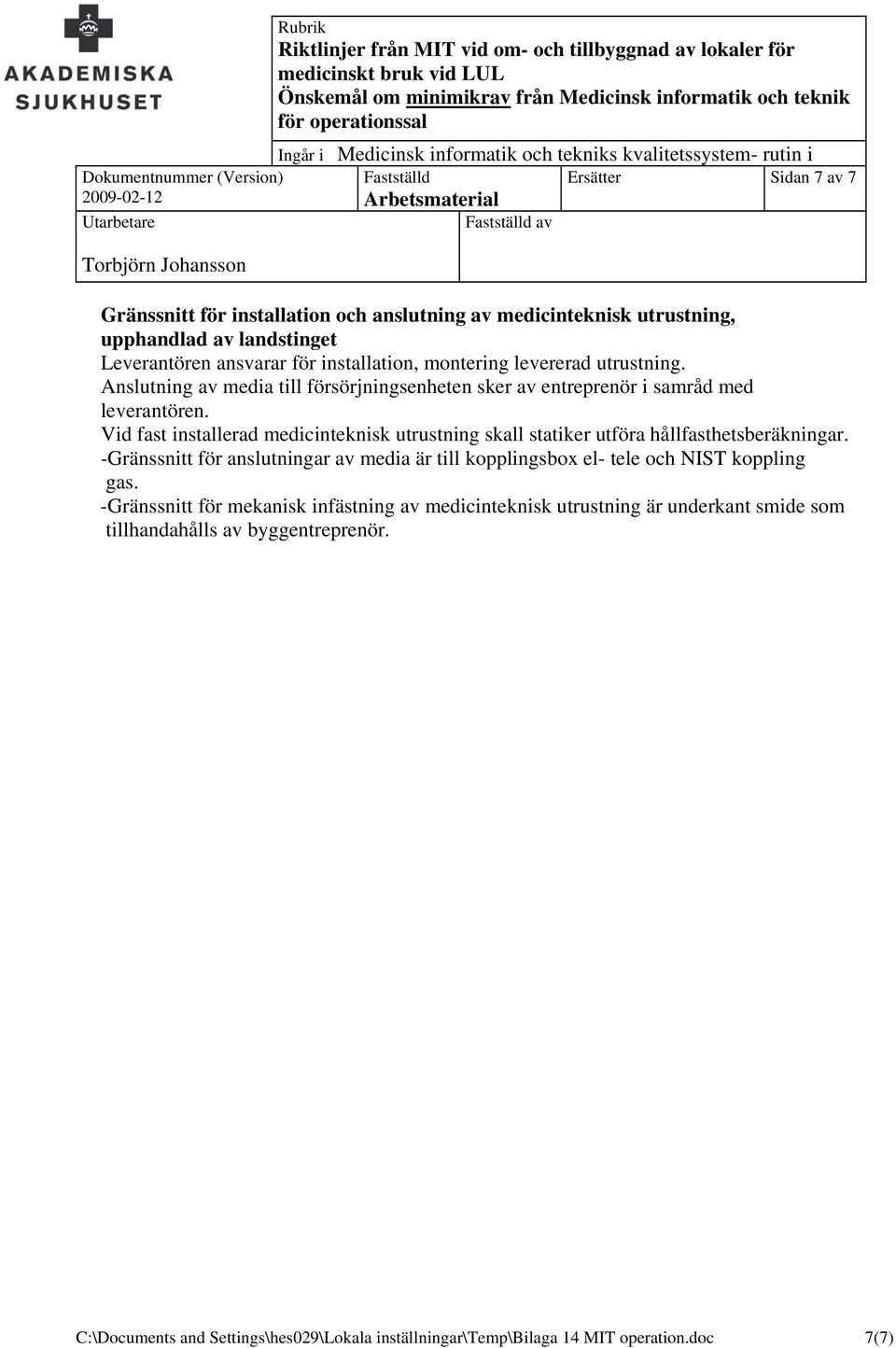

7 Ersätter Sidan 7 av 7 Gränssnitt för installation och anslutning av medicinteknisk utrustning, upphandlad av landstinget Leverantören ansvarar för installation, montering levererad utrustning. Anslutning av media till försörjningsenheten sker av entreprenör i samråd med leverantören. Vid fast installerad medicinteknisk utrustning skall statiker utföra hållfasthetsberäkningar. -Gränssnitt för anslutningar av media är till kopplingsbox el- tele och NIST koppling gas. -Gränssnitt för mekanisk infästning av medicinteknisk utrustning är underkant smide som tillhandahålls av byggentreprenör. C:\Documents and Settings\hes029\Lokala inställningar\temp\bilaga 14 MIT operation.doc 7(7)
