1 UV RAPPORT 2014:20 ARKEOLOGISK FÖRUNDERSÖKNING I utkanten av en boplats i Marbystrand Östergötland, Norrköpings kommun, Dagsbergs socken, Marby 6:4, RAÄ 155 Dnr Katarina Sköld

2

3 UV RAPPORT 2014:20 ARKEOLOGISK FÖRUNDERSÖKNING I utkanten av en boplats i Marbystrand Östergötland, Norrköpings kommun, Dagsbergs socken, Marby 6:4, RAÄ 155 Dnr Katarina Sköld

4 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post: uvost@raa.se e-post: fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2014:20 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2012/0744. Kartor är godkända från sekretessynpunkt för spridning. Kartografi Lars Östlin Layout Henrik Pihl Omslag Översiktsbild från södra delen av boplatsen RAÄ155. Mot söder. Foto: Katarina Sköld. Tryck/utskrift Elanders Sverige AB, 2014

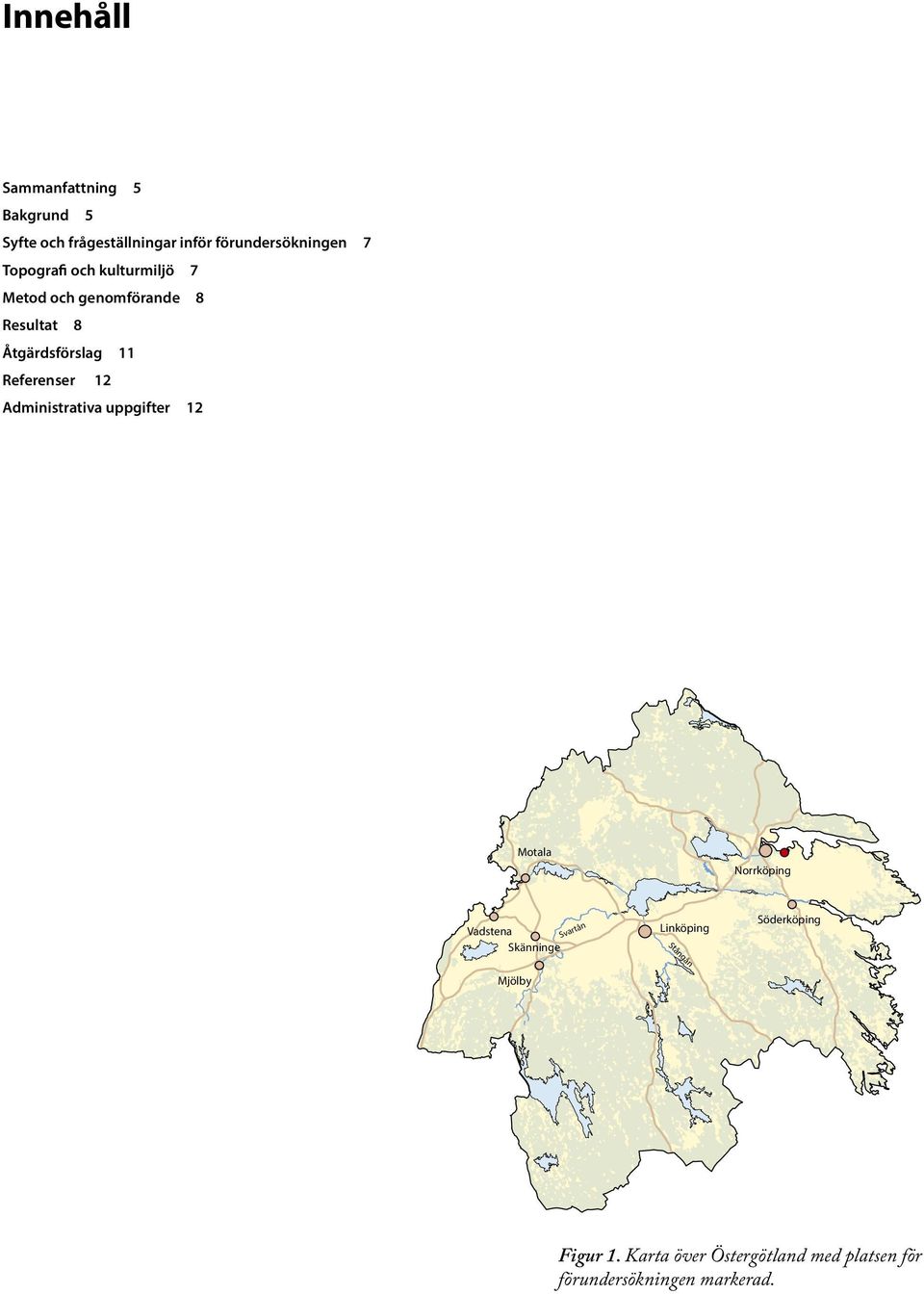

5 Innehåll Sammanfattning 5 Bakgrund 5 Syfte och frågeställningar inför förundersökningen 7 Topografi och kulturmiljö 7 Metod och genomförande 8 Resultat 8 Åtgärdsförslag 11 Referenser 12 Administrativa uppgifter 12 Motala Norrköping Vadstena Skänninge Svartån Linköping Stångån Söderköping Mjölby Figur 1. Karta över Östergötland med platsen för förundersökningen markerad.

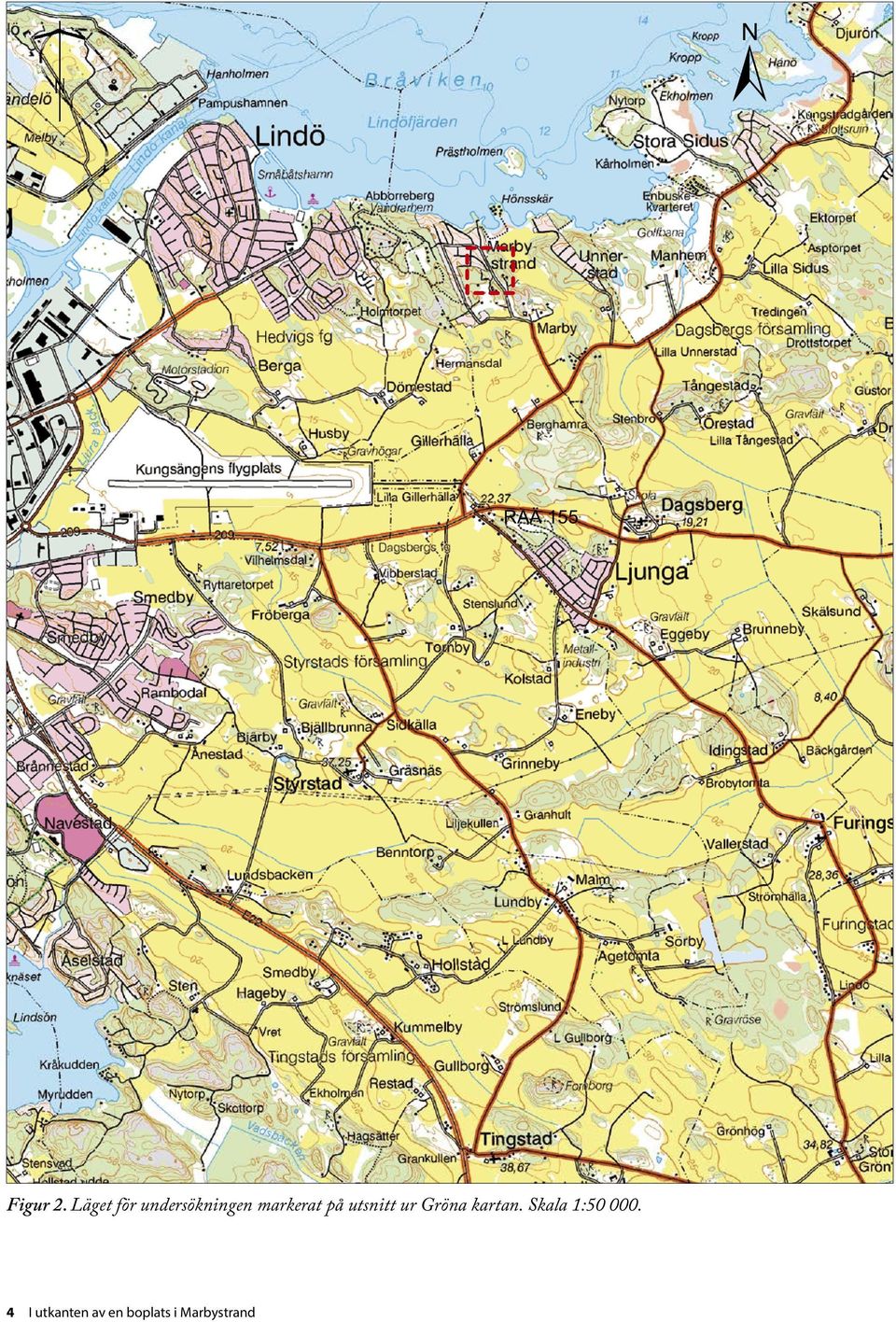

6 ± RAÄ 155 Figur 2. Läget för undersökningen markerat på utsnitt ur Gröna kartan. Skala 1: I utkanten av en boplats i Marbystrand

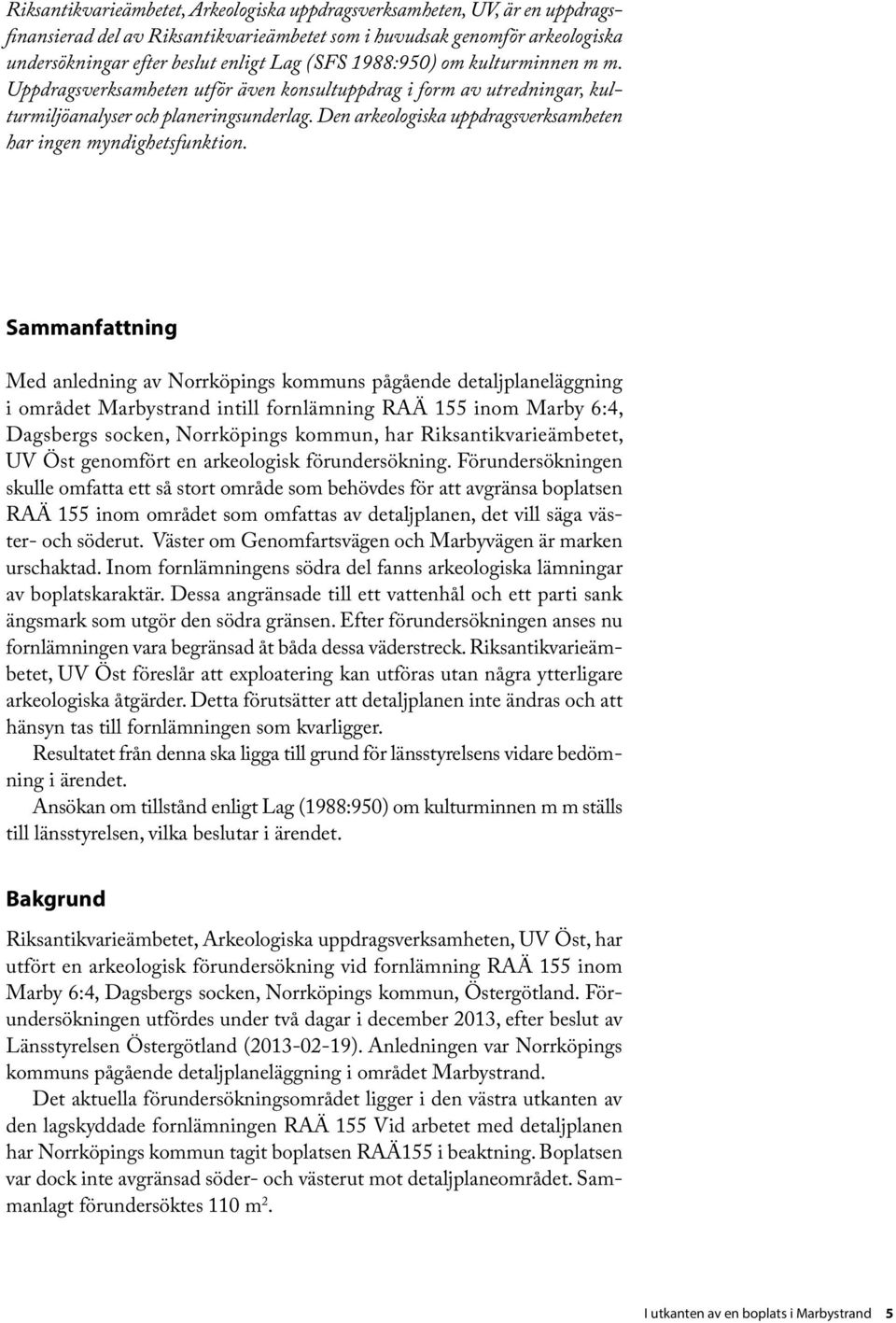

7 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag (SFS 1988:950) om kulturminnen m m. Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Sammanfattning Med anledning av Norrköpings kommuns pågående detaljplaneläggning i området Marbystrand intill fornlämning RAÄ 155 inom Marby 6:4, Dagsbergs socken, Norrköpings kommun, har Riksantikvarieämbetet, UV Öst genomfört en arkeologisk förundersökning. Förundersökningen skulle omfatta ett så stort område som behövdes för att avgränsa boplatsen RAÄ 155 inom området som omfattas av detaljplanen, det vill säga väster- och söderut. Väster om Genomfartsvägen och Marbyvägen är marken urschaktad. Inom fornlämningens södra del fanns arkeologiska lämningar av boplatskaraktär. Dessa angränsade till ett vattenhål och ett parti sank ängsmark som utgör den södra gränsen. Efter förundersökningen anses nu fornlämningen vara begränsad åt båda dessa väderstreck. Riksantikvarieämbetet, UV Öst föreslår att exploatering kan utföras utan några ytterligare arkeologiska åtgärder. Detta förutsätter att detaljplanen inte ändras och att hänsyn tas till fornlämningen som kvarligger. Resultatet från denna ska ligga till grund för länsstyrelsens vidare bedömning i ärendet. Ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ställs till länsstyrelsen, vilka beslutar i ärendet. Bakgrund Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Öst, har utfört en arkeologisk förundersökning vid fornlämning RAÄ 155 inom Marby 6:4, Dagsbergs socken, Norrköpings kommun, Östergötland. Förundersökningen utfördes under två dagar i december 2013, efter beslut av Länsstyrelsen Östergötland ( ). Anledningen var Norrköpings kommuns pågående detaljplaneläggning i området Marbystrand. Det aktuella förundersökningsområdet ligger i den västra utkanten av den lagskyddade fornlämningen RAÄ 155 Vid arbetet med detaljplanen har Norrköpings kommun tagit boplatsen RAÄ155 i beaktning. Boplatsen var dock inte avgränsad söder- och västerut mot detaljplaneområdet. Sammanlagt förundersöktes 110 m 2. I utkanten av en boplats i Marbystrand 5

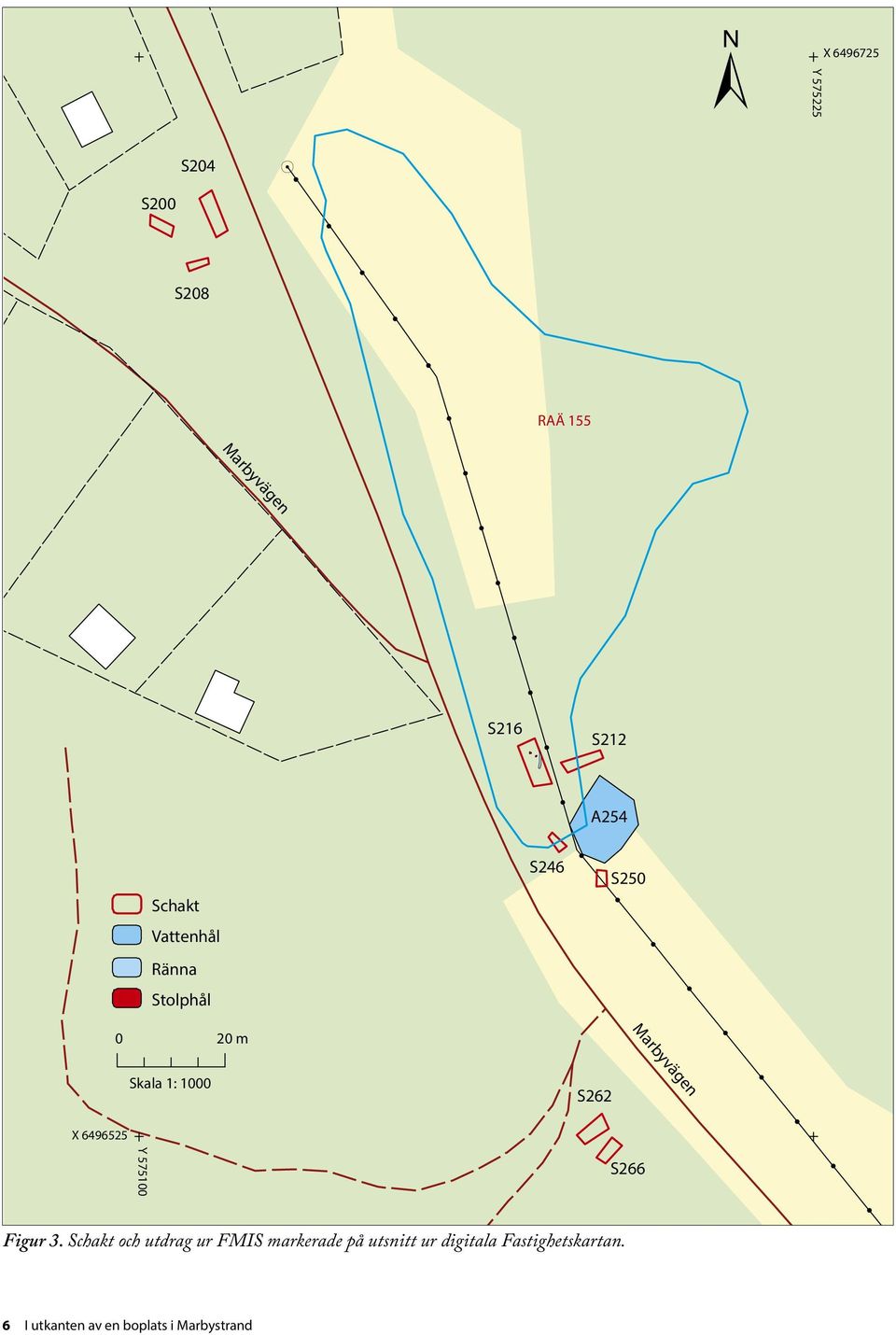

8 ± Y X S204 "!!!!! S200 S208 RAÄ 155!!!!!!!! Marbyvägen S216 S212 A254 Schakt Vattenhål Ränna Stolphål S246 S250!!!!!!!!! 0 20 m Marbyvägen Skala 1: 1000 S262 X Y S266 Figur 3. Schakt och utdrag ur FMIS markerade på utsnitt ur digitala Fastighetskartan. 6 I utkanten av en boplats i Marbystrand

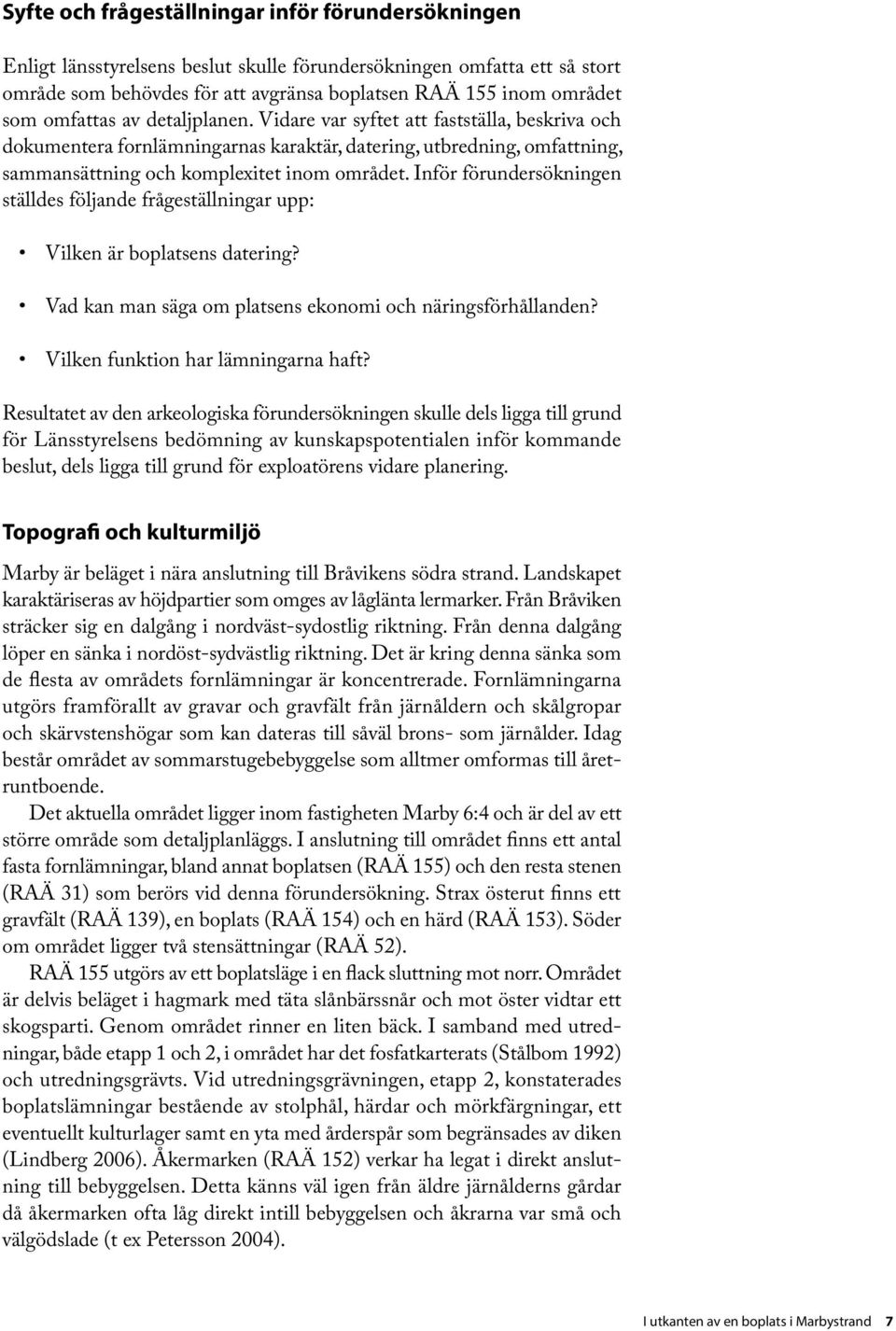

9 Syfte och frågeställningar inför förundersökningen Enligt länsstyrelsens beslut skulle förundersökningen omfatta ett så stort område som behövdes för att avgränsa boplatsen RAÄ 155 inom området som omfattas av detaljplanen. Vidare var syftet att fastställa, beskriva och dokumentera fornlämningarnas karaktär, datering, utbredning, omfattning, sammansättning och komplexitet inom området. Inför förundersökningen ställdes följande frågeställningar upp: Vilken är boplatsens datering? Vad kan man säga om platsens ekonomi och näringsförhållanden? Vilken funktion har lämningarna haft? Resultatet av den arkeologiska förundersökningen skulle dels ligga till grund för Länsstyrelsens bedömning av kunskapspotentialen inför kommande beslut, dels ligga till grund för exploatörens vidare planering. Topografi och kulturmiljö Marby är beläget i nära anslutning till Bråvikens södra strand. Landskapet karaktäriseras av höjdpartier som omges av låglänta lermarker. Från Bråviken sträcker sig en dalgång i nordväst-sydostlig riktning. Från denna dalgång löper en sänka i nordöst-sydvästlig riktning. Det är kring denna sänka som de flesta av områdets fornlämningar är koncentrerade. Fornlämningarna utgörs framförallt av gravar och gravfält från järnåldern och skålgropar och skärvstenshögar som kan dateras till såväl brons- som järnålder. Idag består området av sommarstugebebyggelse som alltmer omformas till åretruntboende. Det aktuella området ligger inom fastigheten Marby 6:4 och är del av ett större område som detaljplanläggs. I anslutning till området finns ett antal fasta fornlämningar, bland annat boplatsen (RAÄ 155) och den resta stenen (RAÄ 31) som berörs vid denna förundersökning. Strax österut finns ett gravfält (RAÄ 139), en boplats (RAÄ 154) och en härd (RAÄ 153). Söder om området ligger två stensättningar (RAÄ 52). RAÄ 155 utgörs av ett boplatsläge i en flack sluttning mot norr. Området är delvis beläget i hagmark med täta slånbärssnår och mot öster vidtar ett skogsparti. Genom området rinner en liten bäck. I samband med utredningar, både etapp 1 och 2, i området har det fosfatkarterats (Stålbom 1992) och utredningsgrävts. Vid utredningsgrävningen, etapp 2, konstaterades boplatslämningar bestående av stolphål, härdar och mörkfärgningar, ett eventuellt kulturlager samt en yta med årderspår som begränsades av diken (Lindberg 2006). Åkermarken (RAÄ 152) verkar ha legat i direkt anslutning till bebyggelsen. Detta känns väl igen från äldre järnålderns gårdar då åkermarken ofta låg direkt intill bebyggelsen och åkrarna var små och välgödslade (t ex Petersson 2004). I utkanten av en boplats i Marbystrand 7

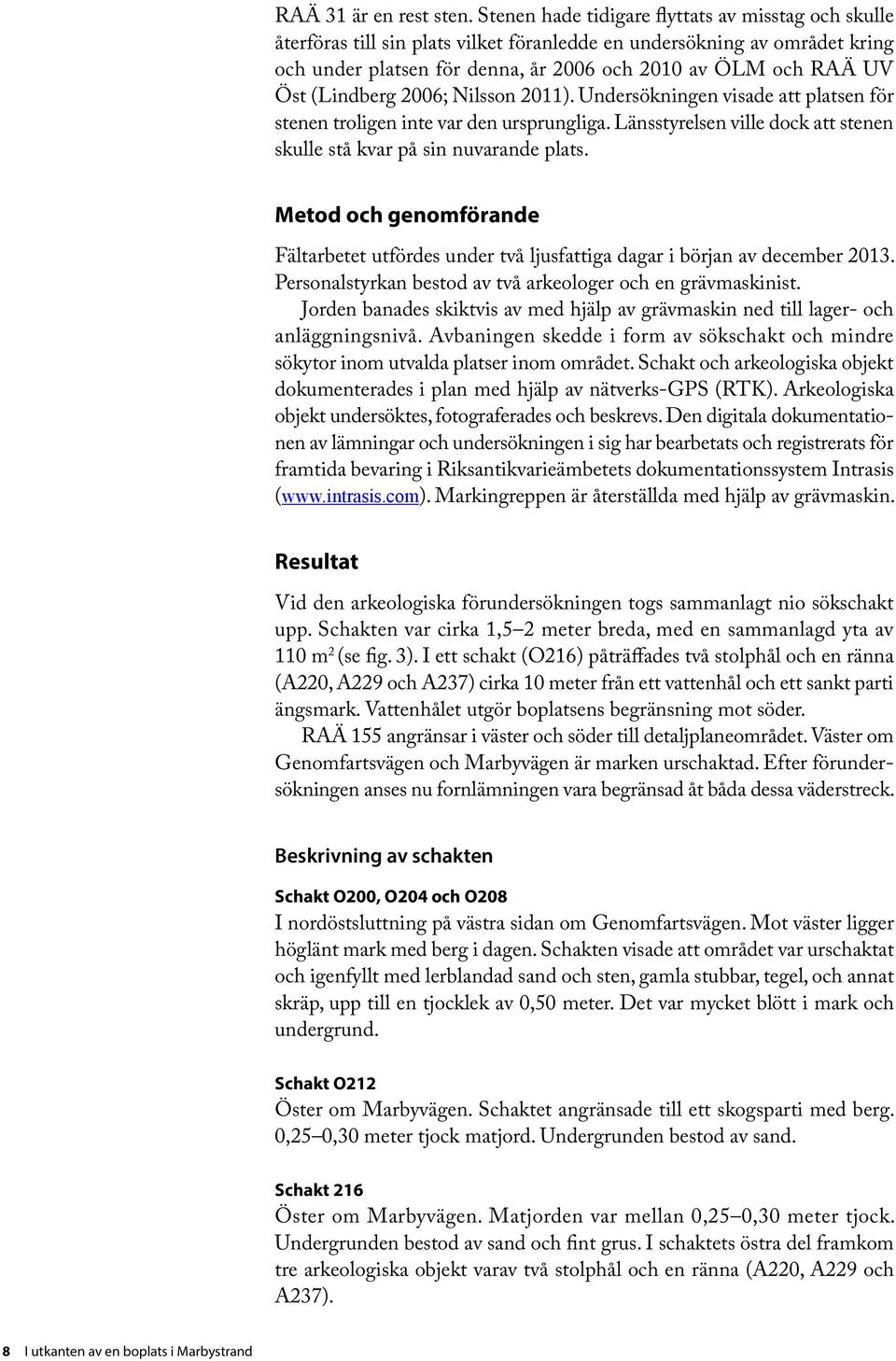

10 RAÄ 31 är en rest sten. Stenen hade tidigare flyttats av misstag och skulle återföras till sin plats vilket föranledde en undersökning av området kring och under platsen för denna, år 2006 och 2010 av ÖLM och RAÄ UV Öst (Lindberg 2006; Nilsson 2011). Undersökningen visade att platsen för stenen troligen inte var den ursprungliga. Länsstyrelsen ville dock att stenen skulle stå kvar på sin nuvarande plats. Metod och genomförande Fältarbetet utfördes under två ljusfattiga dagar i början av december Personalstyrkan bestod av två arkeologer och en grävmaskinist. Jorden banades skiktvis av med hjälp av grävmaskin ned till lager- och anläggningsnivå. Avbaningen skedde i form av sökschakt och mindre sökytor inom utvalda platser inom området. Schakt och arkeologiska objekt dokumenterades i plan med hjälp av nätverks-gps (RTK). Arkeologiska objekt undersöktes, fotograferades och beskrevs. Den digitala dokumentationen av lämningar och undersökningen i sig har bearbetats och registrerats för framtida bevaring i Riksantikvarieämbetets dokumentationssystem Intrasis ( Markingreppen är återställda med hjälp av grävmaskin. Resultat Vid den arkeologiska förundersökningen togs sammanlagt nio sökschakt upp. Schakten var cirka 1,5 2 meter breda, med en sammanlagd yta av 110 m 2 (se fig. 3). I ett schakt (O216) påträffades två stolphål och en ränna (A220, A229 och A237) cirka 10 meter från ett vattenhål och ett sankt parti ängsmark. Vattenhålet utgör boplatsens begränsning mot söder. RAÄ 155 angränsar i väster och söder till detaljplaneområdet. Väster om Genomfartsvägen och Marbyvägen är marken urschaktad. Efter förundersökningen anses nu fornlämningen vara begränsad åt båda dessa väderstreck. Beskrivning av schakten Schakt O200, O204 och O208 I nordöstsluttning på västra sidan om Genomfartsvägen. Mot väster ligger höglänt mark med berg i dagen. Schakten visade att området var urschaktat och igenfyllt med lerblandad sand och sten, gamla stubbar, tegel, och annat skräp, upp till en tjocklek av 0,50 meter. Det var mycket blött i mark och undergrund. Schakt O212 Öster om Marbyvägen. Schaktet angränsade till ett skogsparti med berg. 0,25 0,30 meter tjock matjord. Undergrunden bestod av sand. Schakt 216 Öster om Marbyvägen. Matjorden var mellan 0,25 0,30 meter tjock. Undergrunden bestod av sand och fint grus. I schaktets östra del framkom tre arkeologiska objekt varav två stolphål och en ränna (A220, A229 och A237). 8 I utkanten av en boplats i Marbystrand

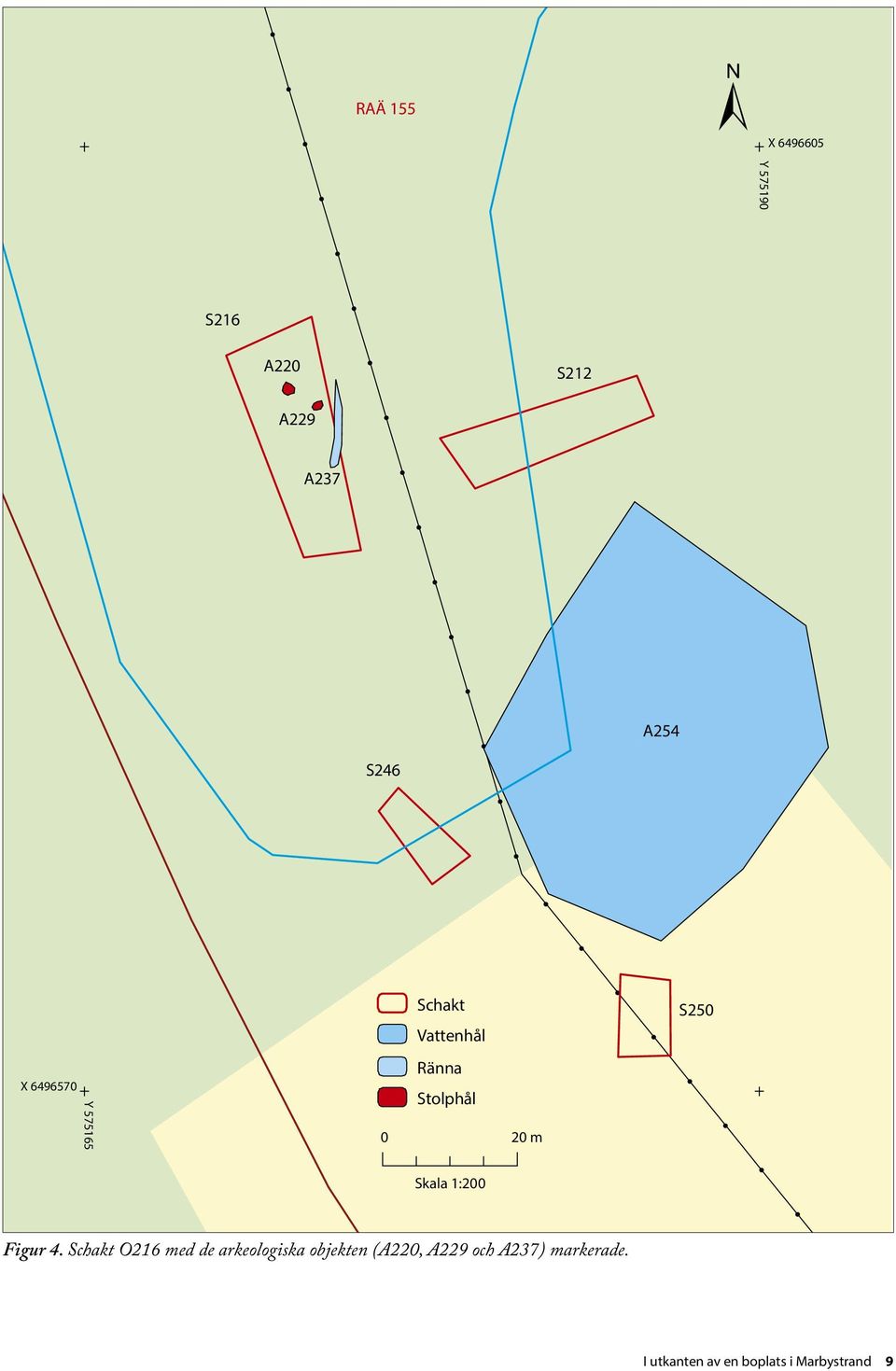

11 !!!!!!!!!!!!!!!! RAÄ 155 ± X Y S216 A220 S212 A229 A237 A254 S246!!!!!!!! X Y Schakt Vattenhål Ränna Stolphål 0 20 m S250 Skala 1:200 Figur 4. Schakt O216 med de arkeologiska objekten (A220, A229 och A237) markerade. I utkanten av en boplats i Marbystrand 9

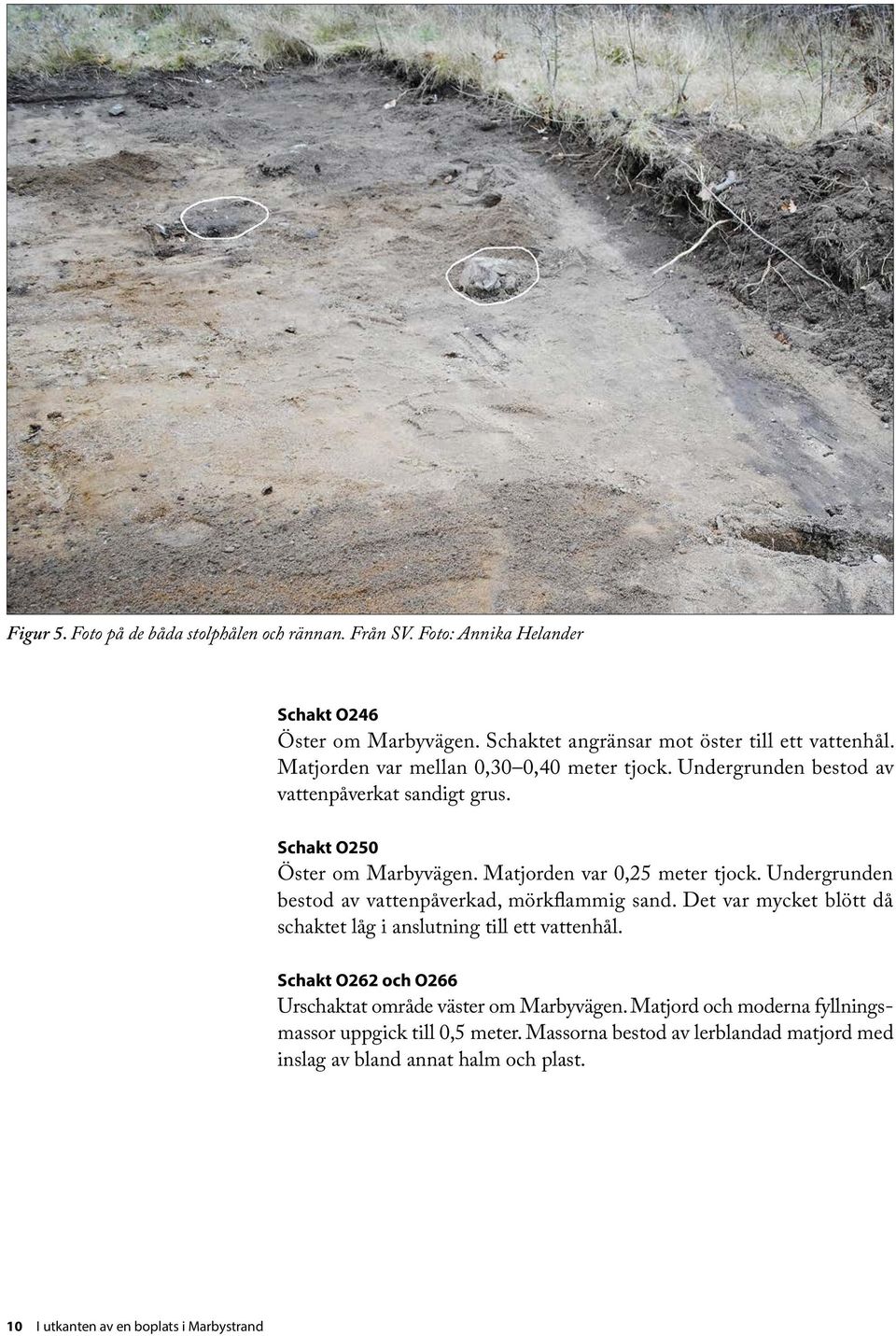

12 Figur 5. Foto på de båda stolphålen och rännan. Från SV. Foto: Annika Helander Schakt O246 Öster om Marbyvägen. Schaktet angränsar mot öster till ett vattenhål. Matjorden var mellan 0,30 0,40 meter tjock. Undergrunden bestod av vattenpåverkat sandigt grus. Schakt O250 Öster om Marbyvägen. Matjorden var 0,25 meter tjock. Undergrunden bestod av vattenpåverkad, mörkflammig sand. Det var mycket blött då schaktet låg i anslutning till ett vattenhål. Schakt O262 och O266 Urschaktat område väster om Marbyvägen. Matjord och moderna fyllningsmassor uppgick till 0,5 meter. Massorna bestod av lerblandad matjord med inslag av bland annat halm och plast. 10 I utkanten av en boplats i Marbystrand

13 Beskrivning av anläggningarna A237 Ränna 3 0,20 meter, 0,20 m djup. Tydlig begränsning i plan. Fyllning av mörk humusblandad sand. Ingen tydlig bottenform, diffusa begränsningar i profil. Rännans södra ände var synlig i schaktet och hade rundad form. A220 Stolphål 0,35 meter i diameter, 0,10 m djupt. Fyllningen var kompakt och bestod av mörk humusblandad sand. Stolphålets botten var flack. Det fanns enstaka stenar i nedgrävningskanten. A229 Stolphål 0,20 meter i diameter, 0,20 meter djupt. Fyllning av humusblandad sand, något flammig. I botten fanns kilstenar som följde nedgrävningskanten. Rundad botten. På stolphålet låg en 0,2 meter stor sten. Vid framrensning av stolphålet framkom ett järnbleck intill en av stenarna. Åtgärdsförslag RAÄ 155 angränsar i väster och söder till detaljplaneområdet. Väster om Genomfartsvägen och Marbyvägen är marken urschaktad. De arkeologiska objekt som påträffades har undersökts och dokumenterats. Efter förundersökningen bedömer Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Öst, att fornlämningen är begränsad åt väster och söder. UV Öst föreslår att exploatering kan utföras utan någon vidare arkeologisk undersökning. Detta förutsätter att detaljplanen inte ändras och att hänsyn tas till fornlämningen som kvarligger. Resultatet från denna ska ligga till grund för länsstyrelsens vidare bedömning i ärendet. Ansökan om tillstånd enligt Lag (1988:950) om kulturminnen mm ställs till länsstyrelsen, som beslutar i ärendet. Linköping i februari 2014 Katarina Sköld I utkanten av en boplats i Marbystrand 11

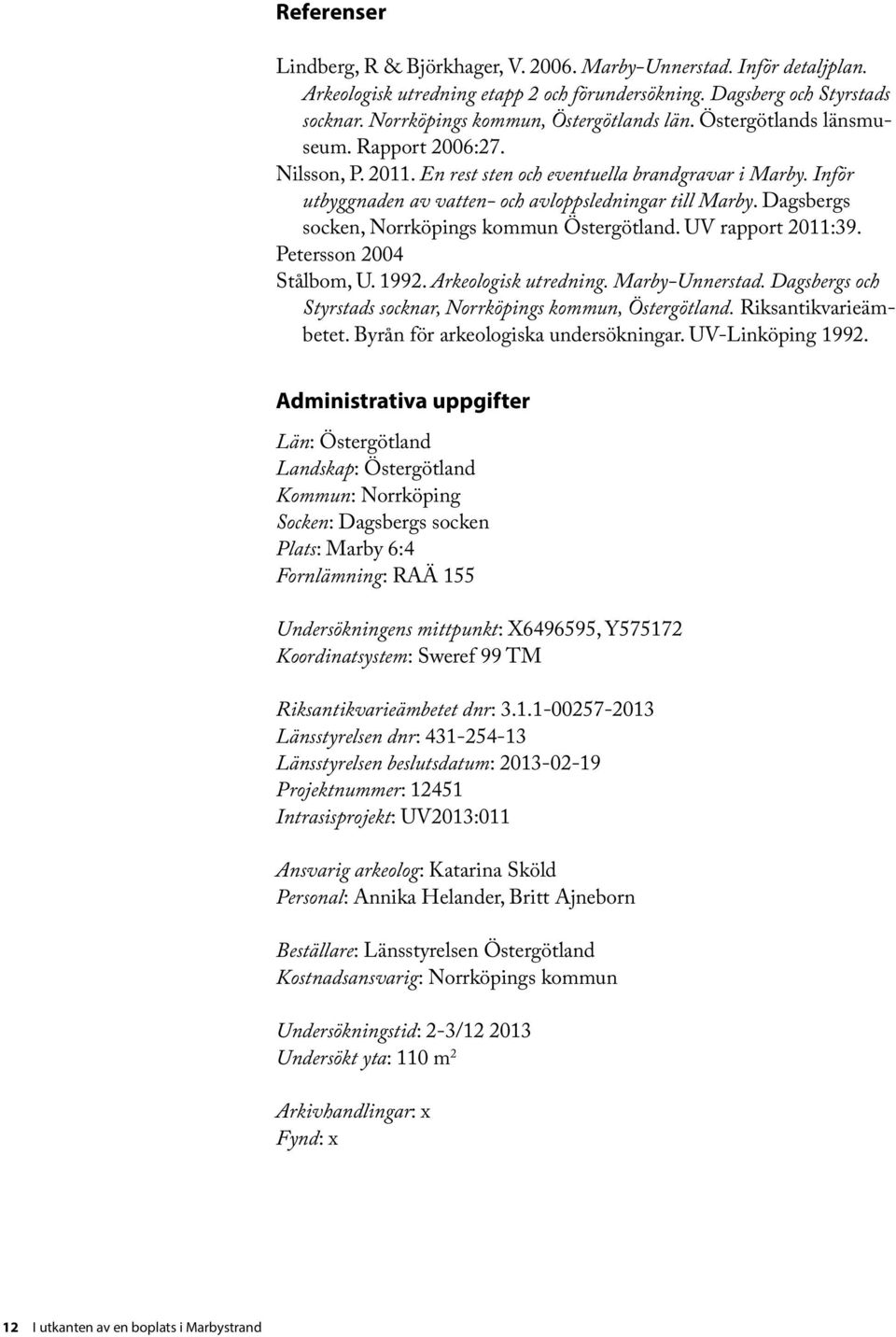

14 Referenser Lindberg, R & Björkhager, V Marby-Unnerstad. Inför detaljplan. Arkeologisk utredning etapp 2 och förundersökning. Dagsberg och Styrstads socknar. Norrköpings kommun, Östergötlands län. Östergötlands länsmuseum. Rapport 2006:27. Nilsson, P En rest sten och eventuella brandgravar i Marby. Inför utbyggnaden av vatten- och avloppsledningar till Marby. Dagsbergs socken, Norrköpings kommun Östergötland. UV rapport 2011:39. Petersson 2004 Stålbom, U Arkeologisk utredning. Marby-Unnerstad. Dagsbergs och Styrstads socknar, Norrköpings kommun, Östergötland. Riksantikvarieämbetet. Byrån för arkeologiska undersökningar. UV-Linköping Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Norrköping Socken: Dagsbergs socken Plats: Marby 6:4 Fornlämning: RAÄ 155 Undersökningens mittpunkt: X , Y Koordinatsystem: Sweref 99 TM Riksantikvarieämbetet dnr: Länsstyrelsen dnr: Länsstyrelsen beslutsdatum: Projektnummer: Intrasisprojekt: UV2013:011 Ansvarig arkeolog: Katarina Sköld Personal: Annika Helander, Britt Ajneborn Beställare: Länsstyrelsen Östergötland Kostnadsansvarig: Norrköpings kommun Undersökningstid: 2-3/ Undersökt yta: 110 m 2 Arkivhandlingar: x Fynd: x 12 I utkanten av en boplats i Marbystrand
