1 UV RAPPORT 2013:5 ARKEOLOGISK FÖRUNDERSÖKNING I FORM AV SCHAKTNINGSÖVERVAKNING tal i Bjälbogatan, Skänninge Östergötland Mjölby kommun Skänninge Bjälbogatan RAÄ 5:1, stadslager Dnr Marita Sjölin

2 UV RAPPORT 2013:5 ARKEOLOGISK FÖRUNDERSÖKNING I FORM AV SCHAKTNINGSÖVERVAKNING tal i Bjälbogatan, Skänninge Östergötland Mjölby kommun Skänninge Bjälbogatan RAÄ 5:1, stadslager Dnr Marita Sjölin tal i Bjälbogatan, Skänninge 1

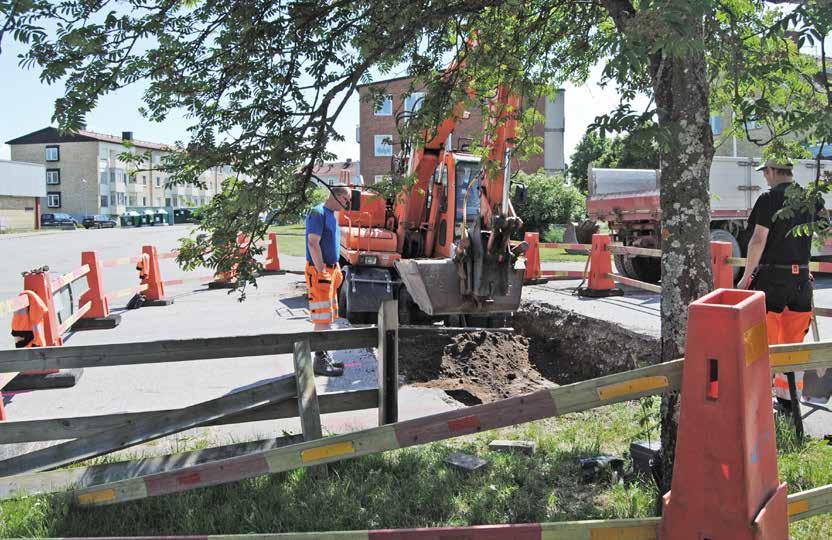

3 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2013:5 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2012/0744. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriet Dnr /197. Grafisk form Britt Lundberg Kartografi Lars Östlin Foto Marita Sjölin Tryck/utskrift E-print, Stockholm 2013 Omslagsbild Tekniska kontoret gräver för bland annat dagvattenbrunnar i Bjälbogatan, Skänninge. Här är det Schakt 3 som grävs upp. Fotograferat från norr. Foto Marita Sjölin tal i Bjälbogatan, Skänninge

4 Innehåll Sammanfattning 5 Bakgrund 5 Syfte och frågeställningar 5 Topografi och fornlämningar 7 Metod och genomförande 7 Resultat 7 Åtgärdsförslag 8 Referenser 10 Administrativa uppgifter 11 Bilaga 1. Sektionsritningar, skala 1:40 12 Norrköping Motala Vadstena Skänninge Mjölby Motala ström Svartån Linköping Stångån Söderköping Fig 1. Karta över Östergötland med platsen för förundersökningen markerad tal i Bjälbogatan, Skänninge 3

5 Bjälbogatan Fig 2. Utdrag ur Gröna kartan med förundersökningsområdet markerat. Skala 1: tal i Bjälbogatan, Skänninge

6 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag (SFS 1988:950) om kulturminnen m m. Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Arkeologisk förundersökning i form av schaktningsövervakning tal i Bjälbogatan, Skänninge Sammanfattning Med anledning av flyttning av dagvattenbrunnar och byte av befintliga lyktstolpar på norra sidan av Bjälbogatan inom fornlämning RAÄ 5:1, Skänninge stad, Mjölby kommun, har Riksantikvarieämbetet, UV Öst, genomfört en arkeologisk förundersökning i form av schaktningsövervakning. I schakten påträffades en äldre gatunivå i form av kalkstenar samt lager, som genom fyndmaterialet har kunnat dateras till tal. Fornlämningen är delundersökt och lagskydd kvarstår. Bakgrund Med anledning av flyttning av två dagvattenbrunnar och byte av åtta befintliga lyktstolpar på norra sidan av Bjälbogatan inom fornlämning RAÄ 5:1, Skänninge stad, Mjölby kommun fornlämning 5:1, har Riksantikvarieämbetet, UV Öst, efter beslut av Länsstyrelsen i Östergötland ( ) genomfört en arkeologisk förundersökning i form av schaktningsövervakning. Förundersökningen utfördes den juni år Med anledning av tillkommande arbete utfördes ytterligare en schaktningsövervakning inom ramen för samma ärende den 12 september år Schaktningsövervakningen i september utfördes av Christina Helander. Ansvarig arkeolog var Marita Sjölin som även har svarat för föreliggande rapport. Syfte och frågeställningar Syftet med den arkeologiska förundersökningen är att i första hand tillse att fast fornlämning berörs i så liten omfattning som möjligt. Inför förundersökningen fastställdes att de fornlämningar som eventuellt framkommer vid schaktningen ska dokumenteras avseende karaktär och omfattning samt om möjligt dateras. Vid en undersökning i Bjälbogatan kan såväl lämningar i form av medeltida och/eller efterreformatoriska kulturlager som förhistoriska lämningar i form av härdar förväntas. Det gör att frågeställningarna rymmer såväl frågor kring kulturlagrets karaktär som tillkomstsätt: Är lagren avsatta eller påförda; finns det stratigrafier; vilka fynd påträffas i lagren? tal i Bjälbogatan, Skänninge 5

7 ± S S S Bjälbogatan S Y X Undersökningsområde Schakt 0 50 m Skala 1: 2000 Fig 3. Utdrag ur Fastighetskartan. Bjälbogatan, Skänninge med undersökta schakt samt dokumenterade sektioner markerade tal i Bjälbogatan, Skänninge

8 Påträffade kulturlager och fynd kan även tillföra kunskap om vilka aktiviteter som har bedrivits i den här delen av Skänninge. Eventuellt påträffade förhistoriska lämningar kan också ge en bild av om det fanns boplatser här redan under järnålder. En viktig fråga gällde om lämningarna kunde dateras, i första hand med hjälp av fyndmaterialet, och om det ej är möjligt, med hjälp av analyser av organiskt material ( 14 C)? Topografi och fornlämningar Förundersökningsområdet ligger på Bjälbogatan, centralt i Skänninge. Bjälbogatan ligger inom RAÄ 5:1, vilket utgörs av Skänninges medeltida stadslager. Stadslagren sträcker sig över ett ca 850x550 m stort område, där Bjälbogatan ligger i sydvästra delen. I och kring Bjälbogatan har ett flertal arkeologiska undersökningar genomförts, huvudsakligen i form av schaktningsövervakningar. Undersökningarna har resulterat i påträffade kulturlager och fynd i form av keramik, slagg och djurben. Kulturlagren har genom fynden kunnat dateras till senmedeltid och efterreformatorisk tid (Feldt 2003, 2004; Hasselmo 1983; Konsmar 2007, Lindgren-Hertz 1994 m fl). I området kring Bjälbogatan har det hittats en del härdar i botten. Några av dessa har daterats och då till äldre järnålder (Feldt & Lindberg 2002ab). Metod och genomförande Förundersökningen genomfördes i form av schaktningsövervakning, det vill säga i samband med uppdragsgivarens schaktningsarbeten. Schakten mättes in i plan, dels för hand för att sedan digitaliseras, dels med hjälp av D-GPS. Påträffade lager dokumenterades i sektion genom upprättande av ritningar i skala 1:20. Inga fynd tillvaratogs. Resultaten från förundersökningen har bearbetats i Riksantikvarieämbetets dokumentationssystem Intrasis. Analys av fältdata har skett i programmen Intrasis Analysis och ArcMap. Fotodokumentationen har skett med digitalkamera och digital inmätning av anläggningar i Sweref 99. Resultat Den arkeologiska förundersökningen genomfördes i form av schaktningsövervakning vid Tekniska kontorets arbete med flyttning av två dagvattenbrunnar samt byte av lyktstolpar. Förundersökningen har resulterat i att lager från tal har kunnat konstateras i Bjälbogatan. De båda dagvattenbrunnarna låg något indragna på Borggatan och flyttades från ursprungligt läge drygt 0,2 m in i gatan. Kring varje brunn togs ett 3x2 m stort schakt upp, till ett djup på ca 1,80 m. Kring vardera brunn var redan urschaktat och fyllt med sand, men in mot gatan påträffades mer orörda lager. Ca 0,5 m under dagens markyta påträffades en äldre gatunivå i form av kalkstenar i rad och ett påfört lager av brunsvart humöst grus med inslag av tegel, smidesslagg, buteljglas och enstaka porslinsbitar, datering tal. Längre ned, ca 1,2 1,4 m under dagens gatunivå påträffades ett avsatt kulturlager av gråbrun humös silt med inslag av sot samt enstaka djurben. Ett tredje schakt på 6x3,4 m togs upp i korsningen Bjälbogatan Lilla Vallgatan. Lagerbilden här liknade de båda andra med överst ett påfört grusigt humöst lager med rikligt inslag av tegel, glas och enstaka fajansbitar, datering tal och längre ned, 0,80 1,2 m under dagens gatunivå ett avsatt kulturpåverkat lager bestående av gråbrun humös sotig silt med inslag av enstaka djurben tal i Bjälbogatan, Skänninge 7

9 För byte av lyktstolpar grävdes endast i redan befintliga schakt. Under hösten behövde ytterligare en brunn flyttas. Denna brunn låg något indragen på Follingegatan. Schaktet som grävdes för detta var cirka 6,5 kvadratmeter stort och mellan 1,5 1,7 meter djupt. Genom schaktet gick flera rör och ledningar och det var helt omgrävt sedan tidigare. Fyllningen bestod av sandblandat grus. Schaktet vattenfylldes i samband med att brunnstrumman togs bort. Id Namn Beskrivning Djup (m) Area (m 2 ) Schakt 1 Överst utfyllnadslager av sand, ca 0,5 m tjockt. Därunder en rad med kalkstenar samt lager av brunsvart humöst grus med inslag av tegel, smidesslagg, buteljglas och enstaka porslinsbitar, 0,2 m tjockt ca. Under detta ett 0,10 m tjockt påfört sandlager och därunder ett lager av brun sandig humus med inslag djurben, 0,60 m tjockt ca. I botten silt Schakt 2 Överst utfyllnadslager av sand, ca 0,5 m tjockt. Därunder en rad med kalkstenar samt lager av brunsvart humöst grus med inslag av tegel, smidesslagg, buteljglas och enstaka porslinsbitar, 0,7 0,8 m tjockt. Därunder ett lager av gråbrun humös silt med inslag av sot och träkol samt enstaka djurben, 0,30 m tjockt ca. I botten silt Schakt 3 Överst utfyllnadslager av sand, ca 0,5 m tjockt. Därunder ett grusigt humöst lager med rikligt inslag av tegel, glas och enstaka fajansbitar, ca 0,2 m tjockt och under detta ett kulturpåverkat lager bestående av gråbrun humös sotig silt med inslag av träkol samt enstaka djurben, ca 0,45 m tjockt. I botten silt Schakt 4 Genom schaktet gick flera rör och ledningar och det var helt omgrävt sedan tidigare. Fyllningen bestod av sandblandat grus. Schaktet vattenfylldes i samband med att brunnstrumman togs bort. 1,8 5,88 1,8 5,18 1,2 24,67 1,5 1,7 6,43 Tabell 1. Sammantaget fyra schakt togs inom ramen för förundersökningen upp i Bjälbogatan. I tre av schakten påträffades lager som genom fyndmaterialet har kunnat dateras till tal. Åtgärdsförslag De lager som påverkades av arbetet har undersökts och dokumenterat. I övrigt kvarstår lagskydd för fornlämningen, vilket innebär att eventuellt kommande exploateringar i Bjälbogatan med angränsande område fordrar vidare arkeologiska insatser. Linköping i november 2012 Marita Sjölin tal i Bjälbogatan, Skänninge

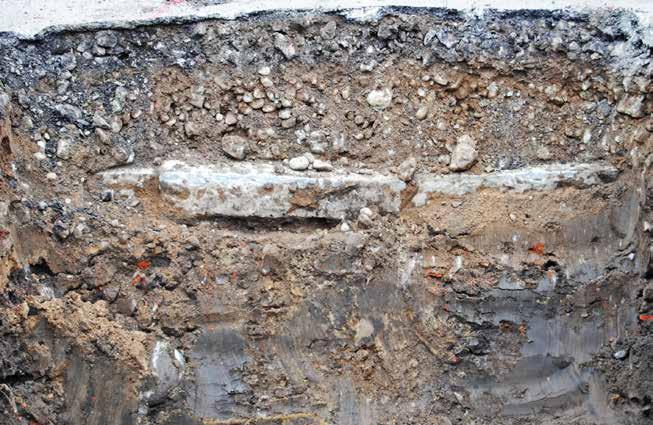

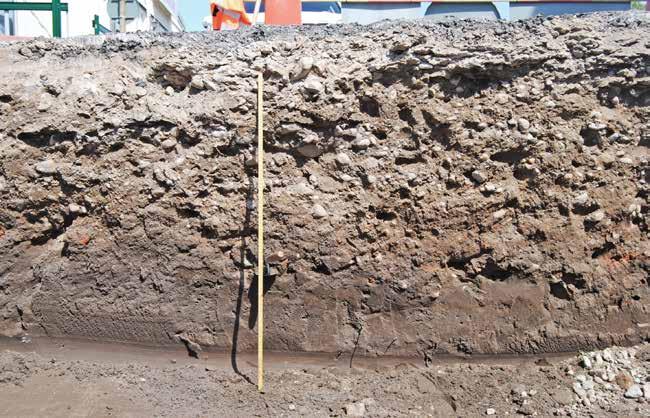

10 Fig 4. Schakt 2 från norr. Notera den äldre gatunivån av kalkstenar. foto marita sjölin. Fig 5. Schakt 3 från väster. Under diverse utfyllnadslager påträffades ett grusigt humöst lager med rikligt inslag av tegel, glas och enstaka fajansbitar, från tal och längre ned, 0,80 1,2 m under dagens gatunivå (markerat med en skärslev på bilden) ett kulturpåverkat lager av gråbrun humös sotig silt med inslag enstaka djurben. foto marita sjölin tal i Bjälbogatan, Skänninge 9

11 Referenser Feldt, A-C. & Lindberg, M Follingegatan och kv Folkungen 4 5, två arkeologiska förundersökningar. RAÄ 5, Skänninge stad, Mjölby kommun, Östergötlands län. Arkeologisk förundersökning ÖLM Rapport 2003:87. Feldt, A-C Rapport. Arkeologisk förundersökning. Två vattenläckor i Follingegatan. Follingegatan/Bjälbogatan/Kv Väpnaren 13 och Follingegatan 28/Kv Tullnären 20. RAÄ 5. Östergötlands länsmuseum, Rapport 2004:20. Feldt, A-C. & Lindberg, M. 2002a. Äldre järnålder och medeltida byggnader i centrala Skänninge. Arkeologisk förundersökning 1993 och Kv Jarlen 7, Skänninge stad, Mjölby kommun, Östergötlands län. Arkeologisk förundersökning. Rapport 32:2002. Östergötlands länsmuseum. Linköping. Feldt, A-C. & Lindberg, M. 2002b. Follingegatan Bjälbogatan. Arkeologisk förundersökning Follingegatan 3 8 och Bjälbogatan 22 24, Skänninge stad, Mjölby kommun, Östergötlands län. Arkeologisk förundersökning. Rapport 55:2002. Östergötlands länsmuseum. Linköping. Hasselmo, M Skänninge. Medeltidsstaden 40. Riksantikvarieämbetet. Konsmar, A Äldre gatunivå och kulturlager i Follingegatan. Arkeologisk förundersökning i form av antikvarisk kontroll. RAÄ, UV Öst Rapport 2007:63. Lindgren-Hertz, L Arkeologisk förundersökning. Kv Folkungen 4 5, Skänninge stad, Mjölby kommun, Östergötland. Rapport 1994:15 Riksantikvarieämbetet. Lundberg, E Skänninge stads historia, 1929 (ny omarbetad uppl 1970) tal i Bjälbogatan, Skänninge

12 Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Mjölby Socken: Skänninge Plats: Bjälbogatan Fornlämning: RAÄ 5:1 Undersökningens mittpunkt: X505019, Y Koordinatsystem: Sweref 99 Riksantikvarieämbetet dnr: Länsstyrelsen dnr: Länsstyrelsen beslutsdatum: Projektnummer: Intrasisprojekt: UV2012:077 Rapportnummer: 2013:5 Ansvarig arkeolog: Marita Sjölin Personal: Marita Sjölin, Christina Helander Beställare: Länsstyrelsen Östergötland Kostnadsansvarig: Mjölby kommun, Tekniska kontoret Undersökningstid: juni samt 12 september 2012 Undersökningsområde: 42,16 m 2 Arkivhandlingar: 3 st A4 profilritningar Fynd: Inga fynd tillvaratagna tal i Bjälbogatan, Skänninge 11

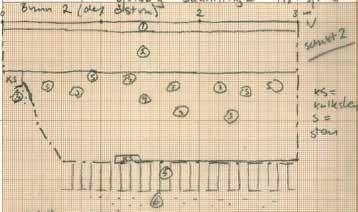

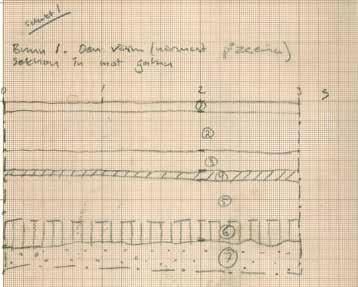

13 Bilaga 1. Sektionsritningar, skala 1:40 Schakt 1 1 Asfalt. 2 Grus. 3 Svart grusig humös sand med inslag av tegel. 4 Fin sand. 5 Brun sandig humus med inslag av djurben, något flammigt, kan vara omrört. 6 Samma som ovan, men med något inslag av träkol. 7 Opåverkad, steril av ljusbrun silt. Schakt 2 1 Asfalt. 2 Grus och mindre sten. 3 Sand. 4 Brun humus, rikligt med sten, 0,10 0,20 m stora, även inslag av tegel, buteljglas, trä, porslin etc. 5 Gråbrun något humös silt med något inslag av träkol. 6 Opåverkad steril av ljusbrun silt. Schakt 3 1 Asfalt. 2 Grus, med inslag av småsten. 3 Mörkbrun sandig humus, en del sten 010 0,20 m stora, rikligt inslag av tegel, varav en del profilerat, samt glas, fajans etc. 4 Gråbrun, något flammig och sotig humös silt med inslag av träkol och enstaka djurben. 5 Opåverkad steril av ljus gulbrun silt tal i Bjälbogatan, Skänninge
