1 UV RAPPORT 2011:54 ARKEOLOGISK FÖRUNDERSÖKNING Staby 8:3 Rystads socken Linköpings kommun Östergötlands län Dnr Pia Nilsson Staby 8:3 1

2 2 Staby 8:3

3 UV RAPPORT 2011:54 ARKEOLOGISK FÖRUNDERSÖKNING Staby 8:3 Rystads socken Linköpings kommun Östergötlands län Dnr Pia Nilsson Staby 8:3 3

4 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2011:54 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriet Dnr /1554. Grafisk form Britt Lundberg Kartografi Lars Östlin Foto Annika Konsmar Utskrift UV Öst, Linköping 2011 Omslag Loftboden som tidigare stod inom fastigheten. Foto Annika Konsmar. 4 Staby 8:3

5 Innehåll Sammanfattning 7 Bakgrund och syfte 7 Utredningsområdet och utredningens omfattning 8 Metod och genomförande 9 Resultat 9 Åtgärdsförslag 11 Referenser 12 Administrativa uppgifter 12 Bilaga 1. Schakt- och anläggningsbeskrivningar 13 Norrköping Motala Vadstena Skänninge Motala ström Svartån Linköping Stångån Söderköping Mjölby Fig 1. Karta över Östergötland med platsen för förundersökningsområdet markerad. Staby 8:3 5

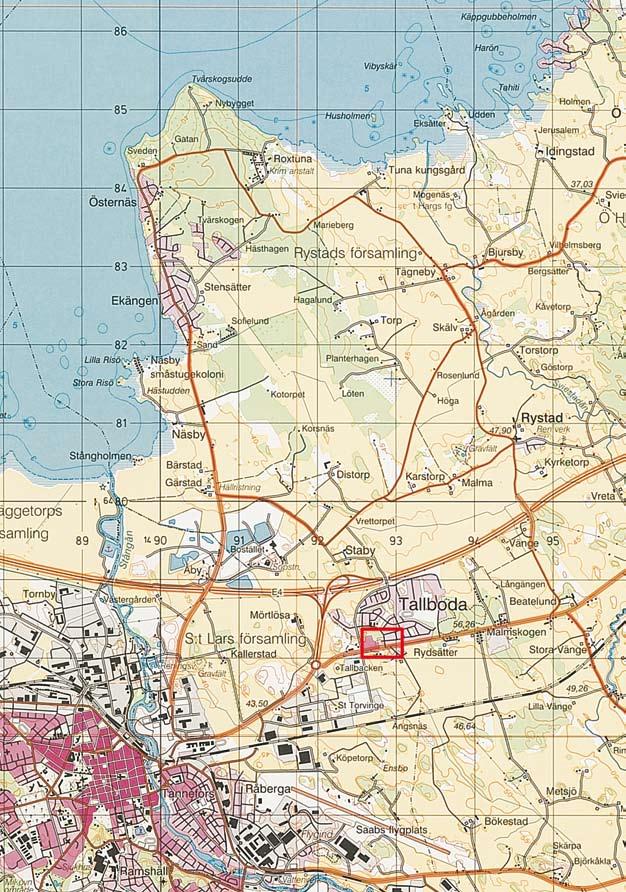

6 Fig 2. Utdrag ur analoga Gröna kartan med förundersökningsområdet markerat. Skala 1: Staby 8:3

7 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag om kulturminnen mm (SFS 1988:950). Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Arkeologisk förundersökning Staby 8:3 Sammanfattning Riksantikvarieämbetet, UV Öst, genomförde efter beslut den 31 oktober 2005 från Länsstyrelsen i Östergötlands län en arkeologisk förundersökning inför planerat uppförande av kedjehus inom fastigheten Staby 8:3, Rystads socken i Linköpings kommun. Uppdragsgivare är VärsåsVillan Öst Hustema AB. Förundersökningen skedde den 7 och 8 juni 2005 och motiverades av närheten till kända grav- och boplatsområden vars utsträckning inte är avgränsad. Dels kan den förhistoriska boplatsen RAÄ 334 (Larsson 1990; Molin 2004) påverkas, dels kan boplats- och gravlämningarna väster om förundersökningsområdet, betecknade RAÄ (Ljung m fl 1995) sträcka sig in i förundersökningsområdet. Härtill kommer också fynd av slagen kvarts och skärvig sten samt de många skålgropslokalerna (dvs en typ av hällristning) i Tallbodaområdet. Efter genomförd förundersökning konstateras att enstaka boplatslämningar av förhistorisk karaktär berördes av exploateringen. Dessa dokumenterades och togs bort. Inga fynd påträffades. En häradssten, RAÄ 301, som markerar gränsen mellan Bankekinds och Åkerbo härader står kvar inom området. Stenen är sannolikt flyttad, eftersom den historiska gränsen går ca 100 m längre västerut. RAÄ, UV Öst bedömer att den planerade exploateringen kan ske utan ytterligare arkeologiska insatser, dock med hänsyn till häradsstenen. UV Östs bedömning är endast ett förslag, som kan ligga till grund för länsstyrelsens vidare bedömning i ärendet. En ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ska ställas till länsstyrelsen, som beslutar i ärendet och avgör vilka fortsatta arkeologiska åtgärder som kan komma att krävas. Ansvarig arkeolog var Annika Konsmar. Rapporten har sammanställts av Pia Nilsson. Bakgrund och syfte Under senmesolitikum och neolitikum (stenålder) utgjordes trakten kring Linköping av ett skärgårdslandskap i Litorinahavet och den dåvarande strandlinjen återfinns idag på nivåer mellan m ö h (Nilsson 2004). I samband med tidigare undersökta fornlämningar i närområdet har det påträffats ett flertal lokaler från brons- och järnålder och rikliga mängder med slagen kvarts och bergart har samlats in (Menander & Molin 2003; Rolöf 2004). Tallbodaområdet är mycket rikt på fornlämningar såsom boplatslämningar, gravar, stensträngar och skålgropar (Nilsson 2004; Rolöf 2004; Äijä m fl 1996). Kända fornlämningar i förundersökningsområdets närhet utgörs av grav- och boplatsområdet RAÄ Staby 8:3 7

8 (Rystads socken). Området är oavgränsat åt öster, de västra delarna är undersökta och borttagna. Lämningarna har daterats till yngre bronsålder äldre järnålder, dvs tiden mellan 1100 f Kr 400 e Kr (Ljung m fl 1995 s 18) meter sydväst om förundersökningsområdet finns den delundersökta boplatsen RAÄ 334 med stolphål, spridda förekomster av skärvsten samt av slagen kvarts, varav en kvartskärna (Larsson 1990; Molin 2004; Rolöf 2004). Den sammantagna fornlämningsbilden i området ger en generell datering till bronsålder äldre järnålder. Därtill har det påträffats fynd av slagen kvarts, vilket indikerar aktiviteter från stenålder (Molin 2004). Anledningen till den arkeologiska förundersökningen är närheten till fornlämningarna RAÄ 334 (delundersökt) och RAÄ (oavgränsad åt öster). Syftet med förundersökningen är att fastställa och beskriva de berörda fornlämningarnas karaktär, datering, utbredning, omfattning, sammansättning och komplexitet. Utredningsområdet och utredningens omfattning VärsåsVillan Öst Hustema AB avser planera för byggnation av bostadshus inom ett ca 1900 m 2 stort område inom Tallboda, Staby 8:3, Rystads socken. Det aktuella området är begränsat i storlek på grund av ett impediment som dominerar ytan. I den östra delen ligger en pizzeria och där är marken urschaktad. I söder avgränsas området av en gång- och cykelväg och i väster tar en ny tomt vid. Enligt 1827 års karta tillhörde tomten Lilla Stabys ägor (tomt A). Inom aktuellt exploateringsområde fanns en loftbod, som tagits bort inför exploateringen (Östergötlands museum är införstådd med ärendet) och en häradssten, RAÄ 301, som markerar gränsen mellan Bankekinds och Åkerbo härader. Platsen för häradsstenen är sannolikt inte den ursprungliga då häradsgränsen gick ca 100 meter längre västerut. Exploateringsytan ligger på mellan m ö h på ett impediment som går i nordsydlig riktning och det är framför allt i anslutning till detta som anläggningar i form av gravar eller boplatslämningar kan förväntas. Impedimentet är intressant då det förekommer många skålgropslokaler i Tallbodaområdet och skålgropar kan påträffas även här. Höjden över havet gör området intressant också med tanke på lämningar från stenåldern. Fig 3. Häradstenen som markerar gränsen mellan Bankekind och Åkerbo härader, RAÄ 301 i Rystads socken. Stenen är sannolikt flyttad från sitt ursprungliga läge, eftersom den historiska gränsen löper ca 100 m längre åt väster. Foto: Annika Konsmar. 8 Staby 8:3

9 Metod och genomförande Vid den arkeologiska förundersökningen den 7 och 8 juni 2005 drogs fem schakt med en sammanlagd längd av ca 58 meter och med en bredd av ca 1,5 m. Schakten togs upp längs med impedimentet och de orörda delarna av tomten, och täckte därmed in de fria ytorna inom exploateringsområdet. Matjorden banades skiktvis ner till den nivå där eventuella anläggningar kunde finns bevarade. Två anläggningar dokumenterades och ett kolprov analyserades. Schakt och anläggningar dokumenterades för hand och digitaliserades. Förundersökningsområdet är registrerat i RAÄ/UV:s digitala informationssystem, Intrasis. Resultat Marken under det ca 0,2 m tjocka siltiga humösa lagret bestod huvudsakligen av ljusbrun, grusig, morän med inslag av hällar. Inom området dokumenterades och undersöktes boplatslämningar i form av en härd (A1) och en kokgrop (A2). Se fig 4, 5, 6 samt bilaga 1. Kokgropen var placerad i en fördjupning i en häll och fylld med skärvig sten och ett kollager i botten. Genom 14 C-analys av ett kolprov daterades härden av till ca 590 f Kr, dvs yngre bronsålder (Ångströmslaboratoriet, labnummer Ua-28011). Boplatslämningarna dokumenterades och grävdes bort. Inga fynd påträffades. Hällarna borstades delvis rena från mossa men inga ristningar eller skålgropar kunde ses. En häradssten, RAÄ 301, Rystads socken, som markerar gränsen mellan Bankekinds och Åkebo härader finns inom området. Platsen är inte den ursprungliga då häradsgränsen gick ca 100 meter längre västerut, och marken där är utschaktad. Häradsstenen kvarstår. RAÄ UV Öst bedömer att inga ytterligare antikvariska åtgärder inom den förundersökta tomten angående boplatsen behövs inom exploateringsområdet. Vidare antikvariskt ställningstagande bör tas till häradsstenen. Fig 4. Foto från öster som visar kokgropen, A2, i plan. Kokgropen är daterad till ca 590 f Kr, dvs till yngre bronsålder. foto Annika Konsmar. Staby 8:3 9

10 Värdshusvägen X ± S5 S2 A1 S3 Häradssten S4 S1 A2 X Y Y Norrköpingsvägen Undersökningsområde Schakt Anläggning 0 20 m Skala 1: 500 Fig 5. Plan över förundersökningsområdet med schakten och de båda anläggningarna markerade. Härden är markerad med A1 och kokgropen med A2. Skala 1: Staby 8:3

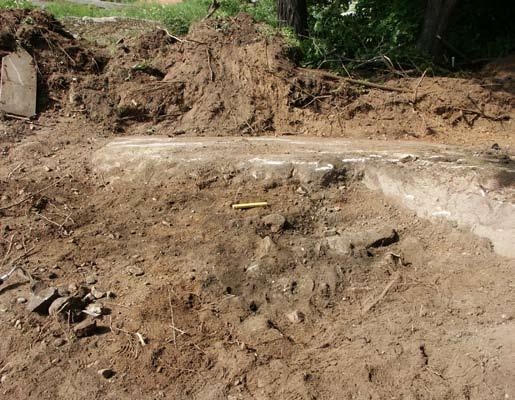

11 Fig 6. Foto från öster som visar kokgropen, A2, i sektion. foto Annika Konsmar. Åtgärdsförslag UV Öst bedömer att den planerade exploateringen kan ske utan fortsatta arkeologiska åtgärder, dock med hänsyn tagen till häradsstenen. Detta är endast ett förslag från UV Öst, ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m skall ställas till länsstyrelsen, som fattar beslut i ärendet om avgör vilka eventuella fortsatta arkeologiska insatser som krävs. Linköping 24 februari 2011 Pia Nilsson Staby 8:3 11

12 Referenser Larsson, M Otryckt rapport. Särskild utredning. Östergötland, Rystads socken, Linköpings kommun, Östra Malmskogen 10:1 m fl, fornlämning 283, 284 och 320. Rapport UV Mitt 1990, Stockholm. Ljung, J-Å., Kihlstedt, B. & Lindgren, C Bronsålder äldre järnålder i Tallboda. Arkeologisk undersökning. Östergötland, Linköpings stad och kommun, Tallboda, stg 956, RAÄ 317. Rapport UV Linköping 1995:29. Linköping. Menander, H. & Molin, F. m fl Arkeologiska undersökningar vid Linköpings flygplats. Rapport UV Öst 2003:3, Linköping. Molin, A Östra Malmskogen, Rystads socken och Linköpings stad, Östergötland. Rapport UV Öst 2004:57, Linköping. Nilsson, P Malmskogen 10:1. Utredning inför detaljplaneprogram inom Malmskogen 10:1, Rystad socken, Linköpings kommun, Östergötland. Rapport UV Öst 2004:2, Linköping. Rolöf, M Stjärneberg gravfält, härdar och en stenåldersboplats. Kallerstad 1:27, Tallboda, Linköpings stad och kommun, Östergötland. Rapport UV Öst 2004:31, Linköping. Äijä, K., Lindborg, H. & Schönbeck, M Tallboda. Arkeologisk undersökning. Rystads socken, Östergötland, RAÄ 16, 18, 258, 269, 270. Rapport UV Linköping 1996:46, Linköping. Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Linköping Socken: Rystad Plats: Staby 8:3 Undersökningens mittpunkt: X , Y Koordinatsystem: RT90, 2,5 gon V Höjdsystem: RH00 Länsstyrelsens dnr: Länsstyrelsen beslutsdatum: Riksantikvarieämbetets dnr: Projektnummer: Intrasisnummer: O2005:081 Rapportnummer: 2011:54 Ansvarig arkeolog: Annika Konsmar Beställare: Länsstyrelsen i Östergötlands län Kostnadsansvarig: Värsåsvillan Öst Hustema AB Undersökningstid: Undersökningsområde: 1900 m 2 12 Staby 8:3

13 Bilaga 1. Schakt- och anläggningsbeskrivningar Schaktnummer Omfattning Beskrivning Anläggningar 1 13 m långt, 1,5 m brett Stört längs 5 m i V. 2 9 m långt, 1,5 m brett Under 0,2 m recent humuslager vidtog ljusbrun grusig morän. 3 9 m långt, 1,5 m brett Under 0,2 m recent humuslager vidtog ljusbrun grusig morän. Inslag av hällar. I V en härdrest? A m långt, 1,5 m brett Under 0,2 m recent humuslager vidtog ljusbrun grusig morän. Större delen av schaktet var häll. I södra delen dokumenterades en kokgrop, A m långt, 1,5 m brett Under 0,1 m grästorv- och humuslager vidtog ljusbrun grusig morän. Utschaktat längst i Ö. A1. Härdrest? Oregelbundet, ca 0,3x0,3 m st område med enstaka kolstänk. A2. Kokgrop, rundoval, 2,1x1,7 m st (Ö-V) och 0,3 m dj. Gav intryck av att ha lagts i en liten fördjupning av hällen. Rikligt innehåll av kantig och skärvig sten, 0,1 0,2 m st, i övre delen. I botten kol och sot, ca 0,03 0,05 m. Kolprov analyserades, visar yngre bronsålder. Staby 8:3 13
