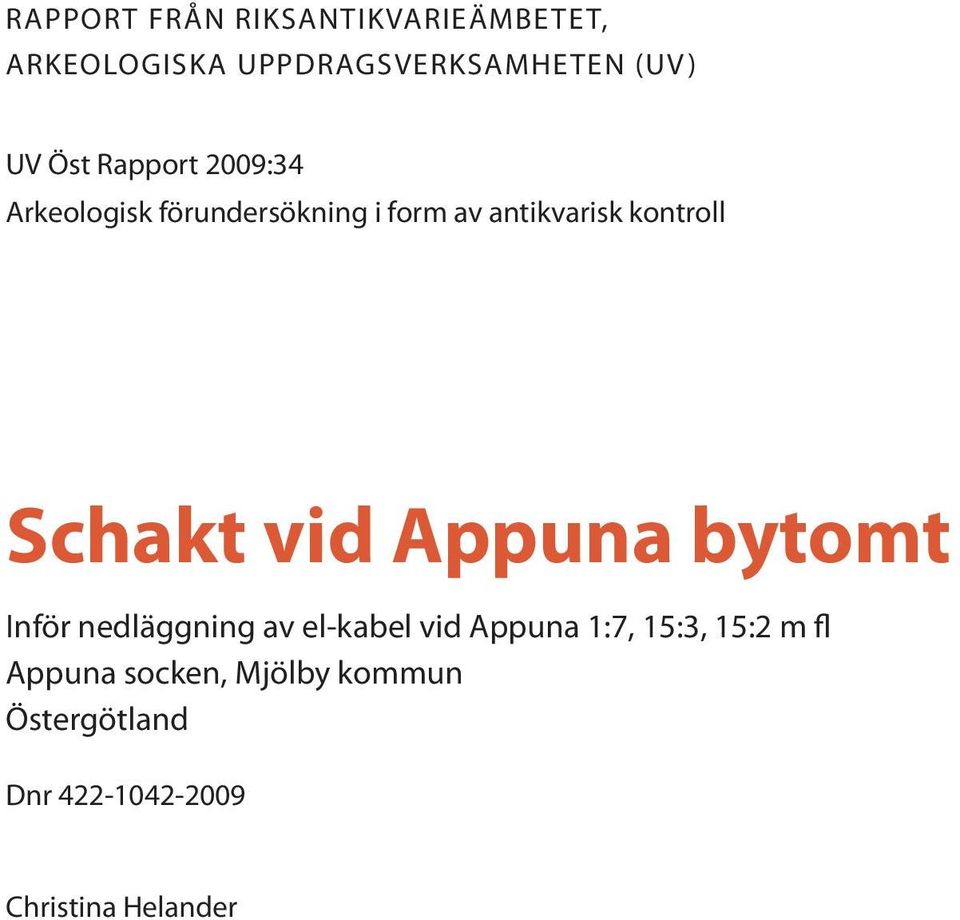

1 Kolumntitel 1 RAPPORT FRÅN RIKSANTIKVARIEÄMBETET, ARKEOLOGISKA UPPDRAGSVERKSAMHETEN (UV) UV Öst Rapport 2009:34 Arkeologisk förundersökning i form av antikvarisk kontroll Schakt vid Appuna bytomt Inför nedläggning av el-kabel vid Appuna 1:7, 15:3, 15:2 m fl Appuna socken, Mjölby kommun Östergötland Dnr Christina Helander

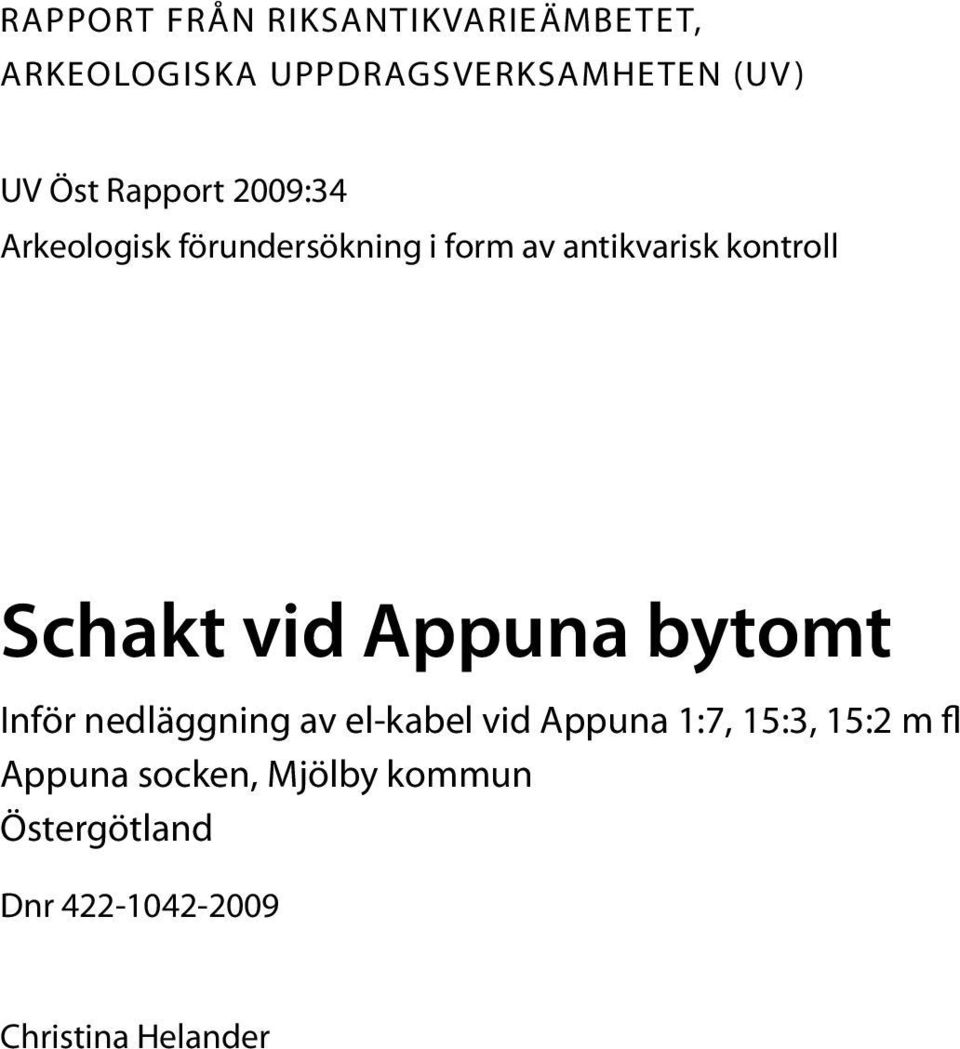

2 Appuna bytomt 1 RAPPORT FRÅN RIKSANTIKVARIEÄMBETET, ARKEOLOGISKA UPPDRAGSVERKSAMHETEN (UV) UV Öst Rapport 2009:34 Arkeologisk förundersökning i form av antikvarisk kontroll Schakt vid Appuna bytomt Inför nedläggning av el-kabel vid Appuna 1:7, 15:3, 15:2 m fl Appuna socken, Mjölby kommun Östergötland Dnr Christina Helander

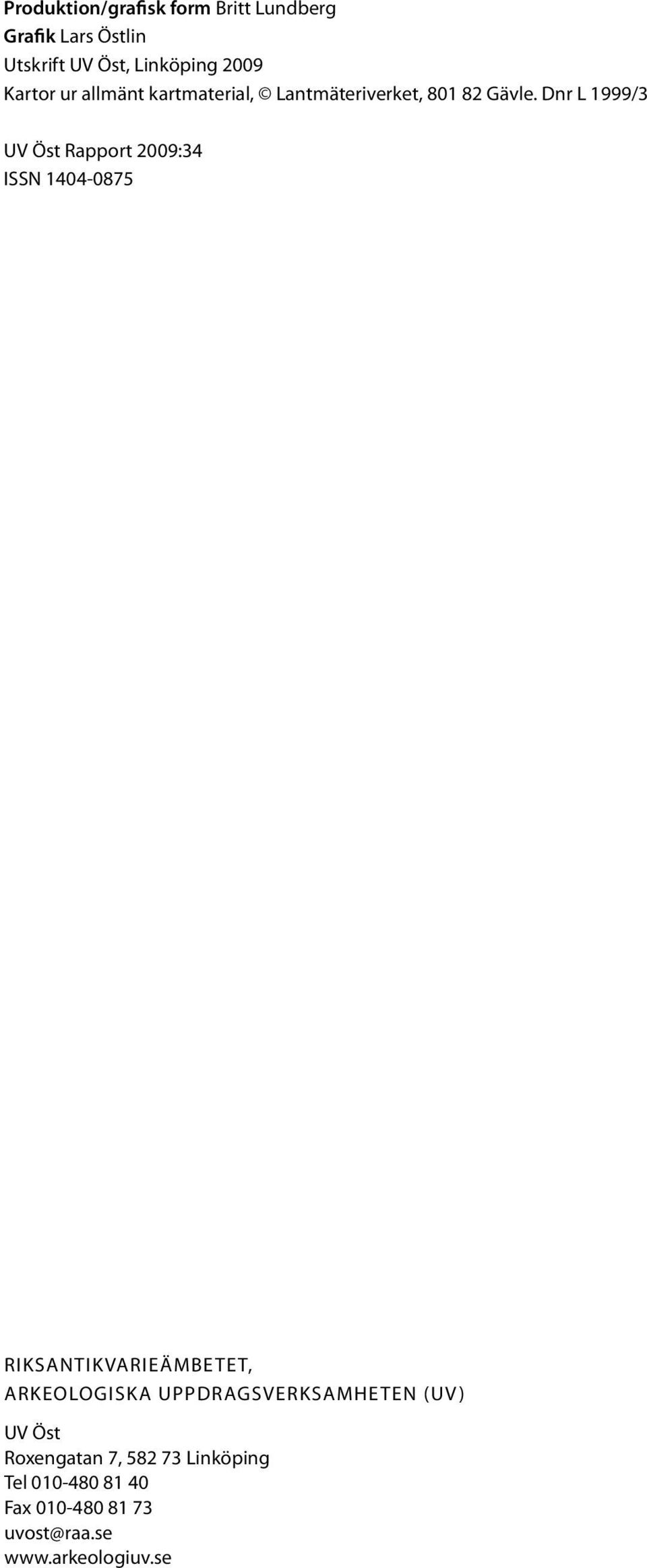

3 2 Appuna bytomt Produktion/grafisk form Britt Lundberg Grafik Lars Östlin Utskrift UV Öst, Linköping 2009 Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/3 UV Öst Rapport 2009:34 ISSN RIKSANTIKVARIEÄMBETET, ARKEOLOGISKA UPPDRAGSVERKSAMHETEN (UV) UV Öst Roxengatan 7, Linköping Tel Fax uvost@raa.se

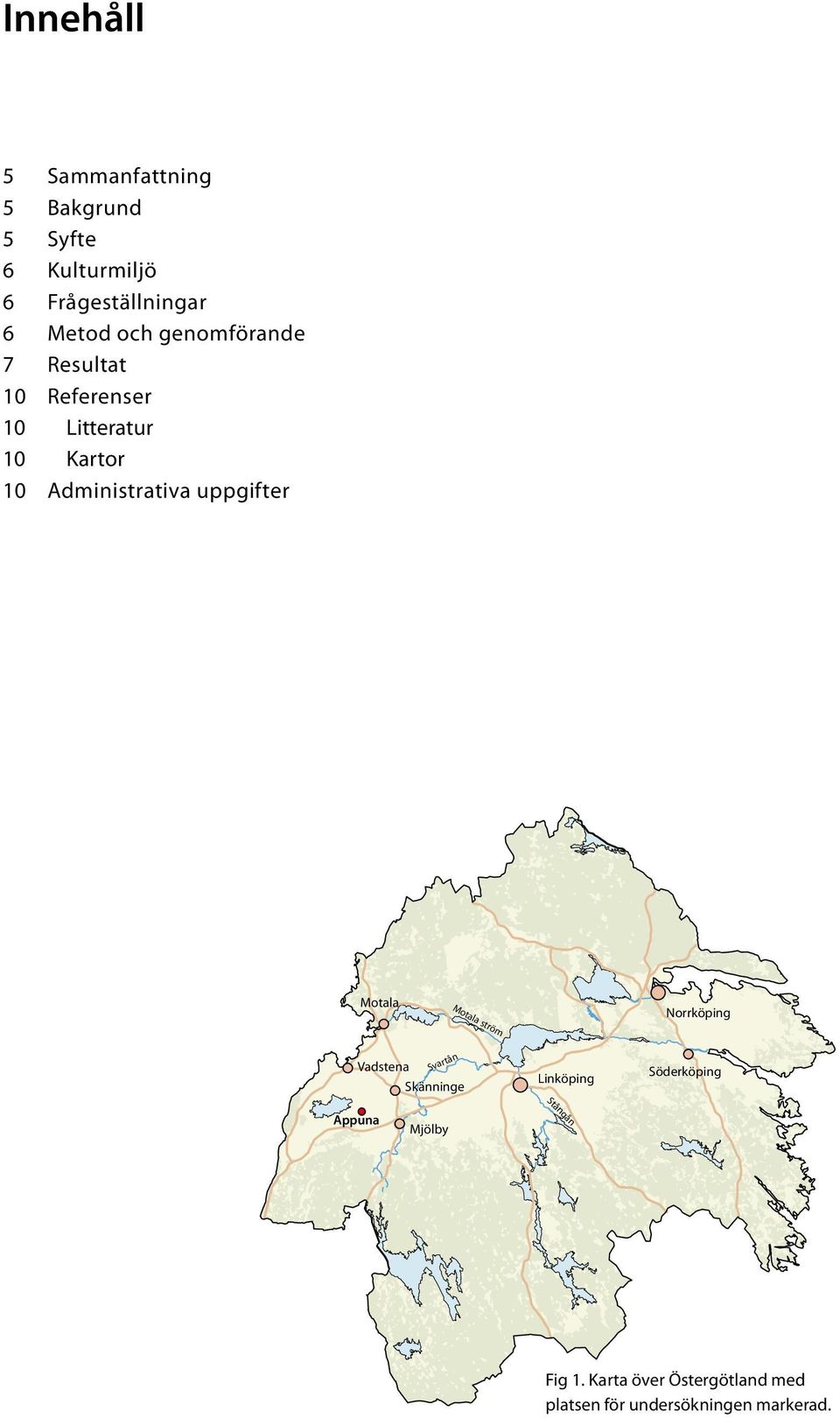

4 Appuna bytomt 3 Innehåll 5 Sammanfattning 5 Bakgrund 5 Syfte 6 Kulturmiljö 6 Frågeställningar 6 Metod och genomförande 7 Resultat 10 Referenser 10 Litteratur 10 Kartor 10 Administrativa uppgifter Motala Norrköping Motala ström Vadstena Skänninge Svartån Linköping Söderköping Stångån Appuna Mjölby Fig 1. Karta över Östergötland med platsen för undersökningen markerad.

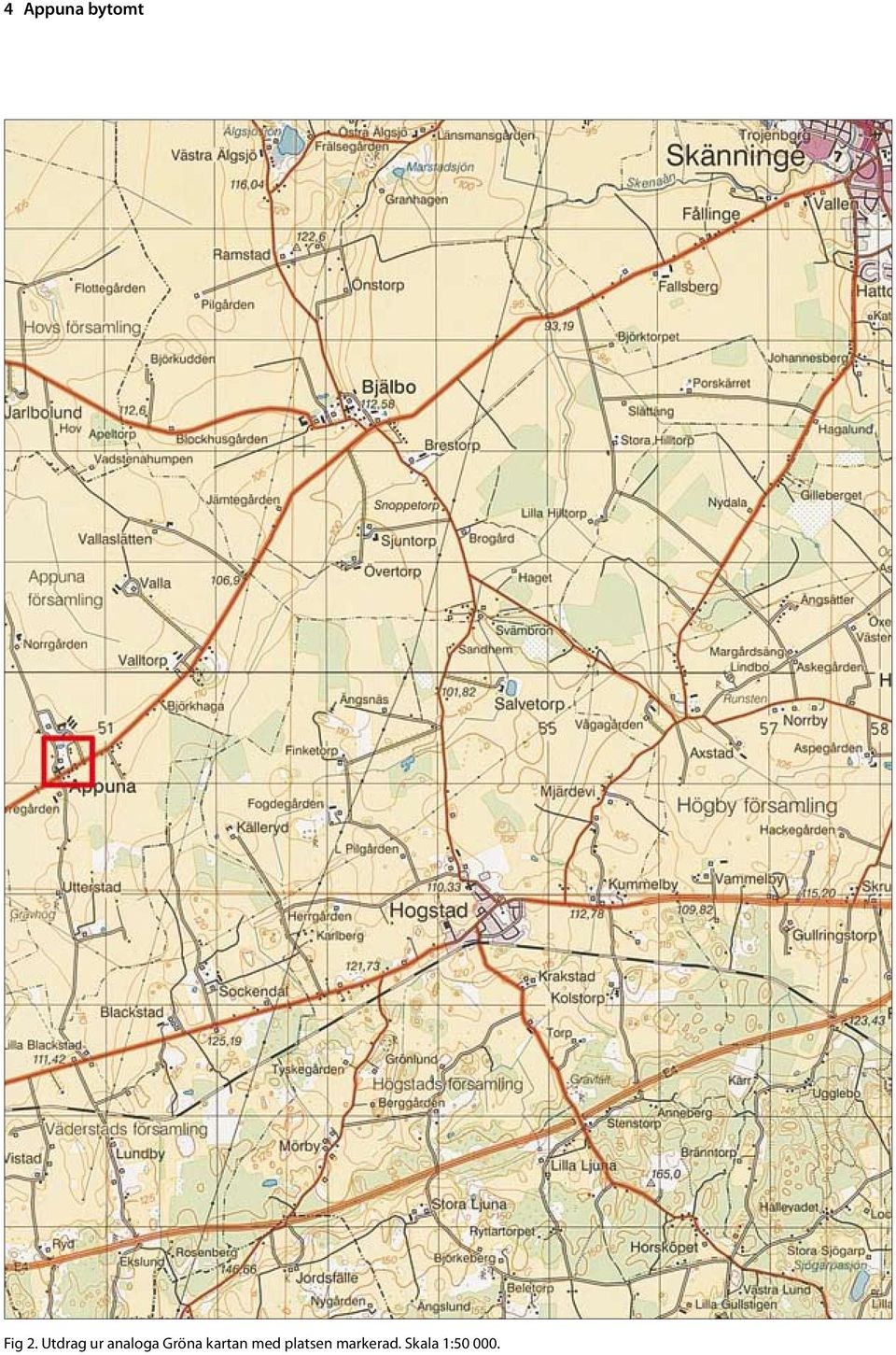

5 4 Appuna bytomt Fig 2. Utdrag ur analoga Gröna kartan med platsen markerad. Skala 1:

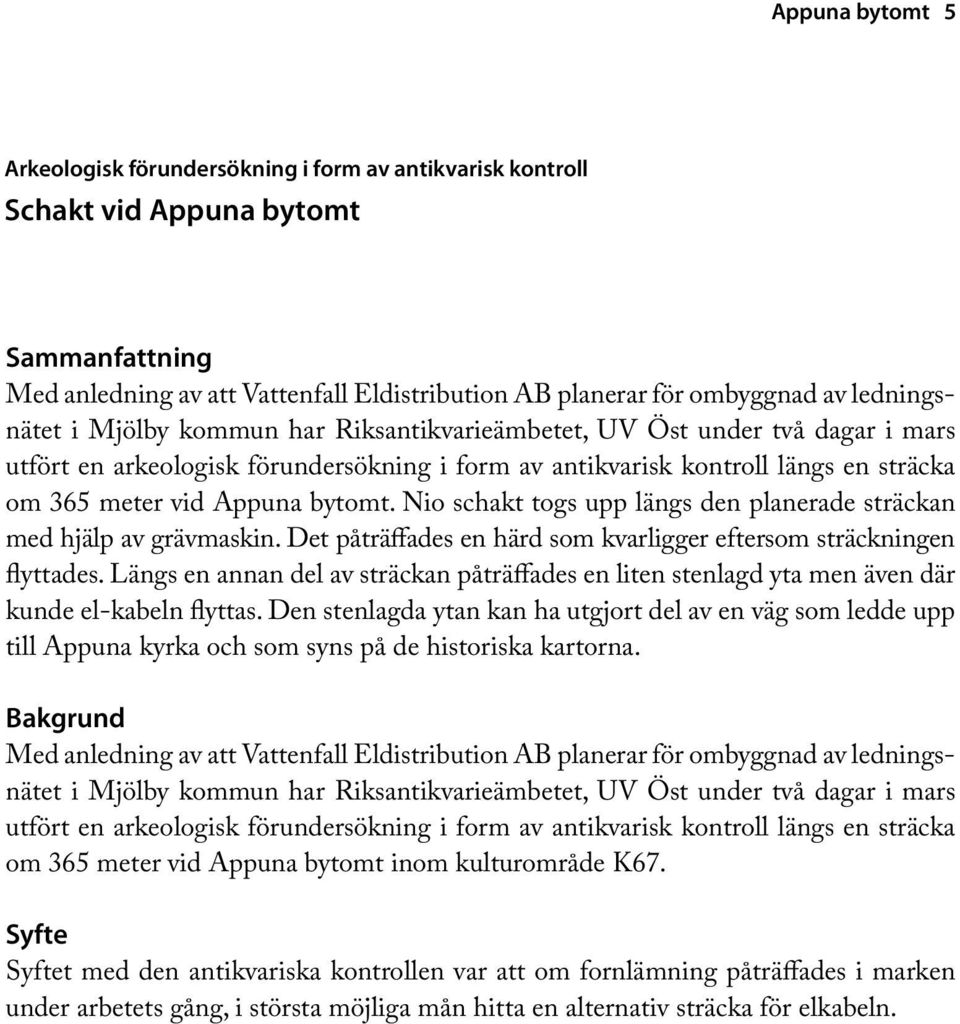

6 Appuna bytomt 5 Arkeologisk förundersökning i form av antikvarisk kontroll Schakt vid Appuna bytomt Sammanfattning Med anledning av att Vattenfall Eldistribution AB planerar för ombyggnad av ledningsnätet i Mjölby kommun har Riksantikvarieämbetet, UV Öst under två dagar i mars utfört en arkeologisk förundersökning i form av antikvarisk kontroll längs en sträcka om 365 meter vid Appuna bytomt. Nio schakt togs upp längs den planerade sträckan med hjälp av grävmaskin. Det påträffades en härd som kvarligger eftersom sträckningen flyttades. Längs en annan del av sträckan påträffades en liten stenlagd yta men även där kunde el-kabeln flyttas. Den stenlagda ytan kan ha utgjort del av en väg som ledde upp till Appuna kyrka och som syns på de historiska kartorna. Bakgrund Med anledning av att Vattenfall Eldistribution AB planerar för ombyggnad av ledningsnätet i Mjölby kommun har Riksantikvarieämbetet, UV Öst under två dagar i mars utfört en arkeologisk förundersökning i form av antikvarisk kontroll längs en sträcka om 365 meter vid Appuna bytomt inom kulturområde K67. Syfte Syftet med den antikvariska kontrollen var att om fornlämning påträffades i marken under arbetets gång, i största möjliga mån hitta en alternativ sträcka för elkabeln.

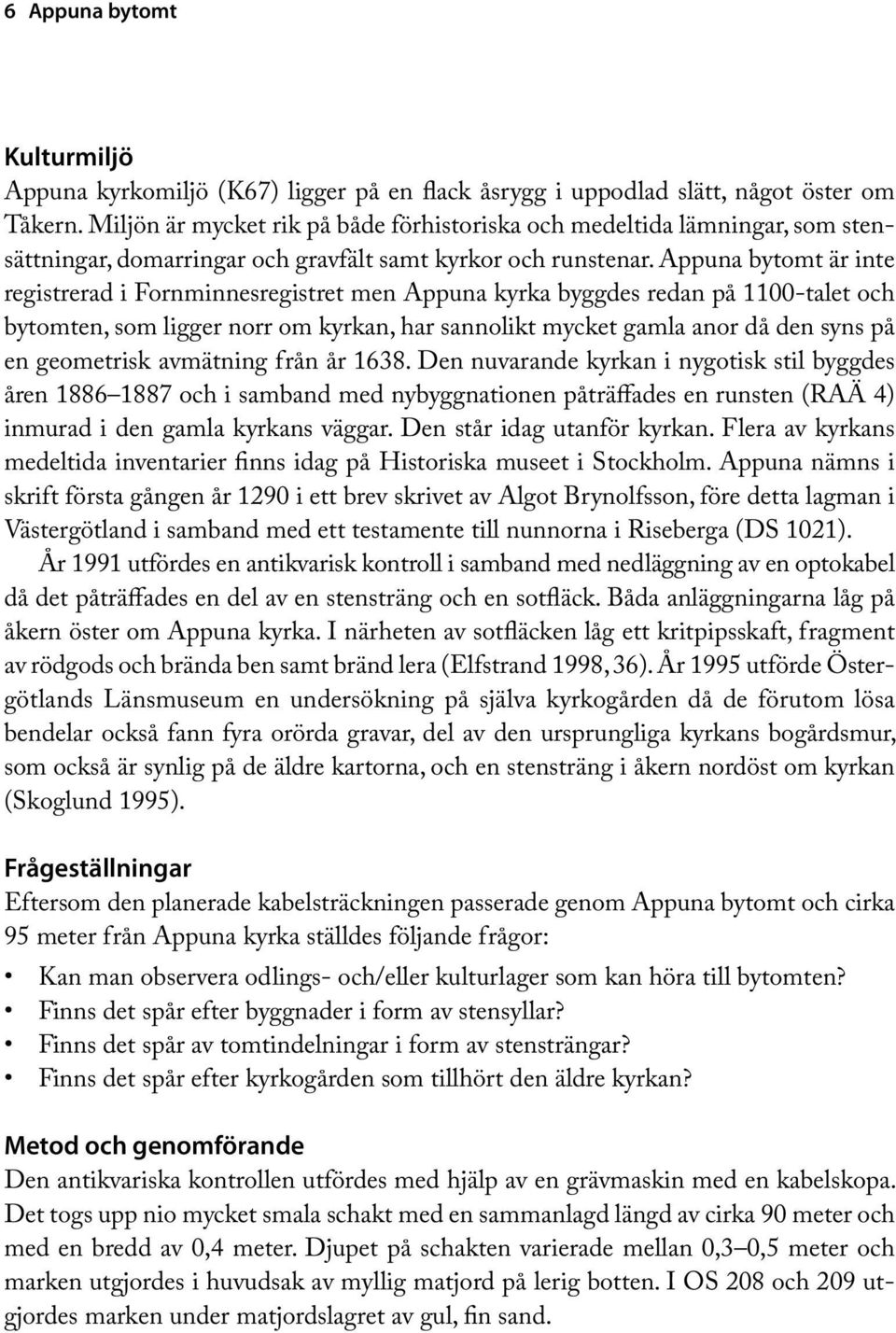

7 6 Appuna bytomt Kulturmiljö Appuna kyrkomiljö (K67) ligger på en flack åsrygg i uppodlad slätt, något öster om Tåkern. Miljön är mycket rik på både förhistoriska och medeltida lämningar, som stensättningar, domarringar och gravfält samt kyrkor och runstenar. Appuna bytomt är inte registrerad i Fornminnesregistret men Appuna kyrka byggdes redan på 1100-talet och bytomten, som ligger norr om kyrkan, har sannolikt mycket gamla anor då den syns på en geometrisk avmätning från år Den nuvarande kyrkan i nygotisk stil byggdes åren och i samband med nybyggnationen påträffades en runsten (RAÄ 4) inmurad i den gamla kyrkans väggar. Den står idag utanför kyrkan. Flera av kyrkans medeltida inventarier finns idag på Historiska museet i Stockholm. Appuna nämns i skrift första gången år 1290 i ett brev skrivet av Algot Brynolfsson, före detta lagman i Västergötland i samband med ett testamente till nunnorna i Riseberga (DS 1021). År 1991 utfördes en antikvarisk kontroll i samband med nedläggning av en optokabel då det påträffades en del av en stensträng och en sotfläck. Båda anläggningarna låg på åkern öster om Appuna kyrka. I närheten av sotfläcken låg ett kritpipsskaft, fragment av rödgods och brända ben samt bränd lera (Elfstrand 1998, 36). År 1995 utförde Östergötlands Länsmuseum en undersökning på själva kyrkogården då de förutom lösa bendelar också fann fyra orörda gravar, del av den ursprungliga kyrkans bogårdsmur, som också är synlig på de äldre kartorna, och en stensträng i åkern nordöst om kyrkan (Skoglund 1995). Frågeställningar Eftersom den planerade kabelsträckningen passerade genom Appuna bytomt och cirka 95 meter från Appuna kyrka ställdes följande frågor: Kan man observera odlings- och/eller kulturlager som kan höra till bytomten? Finns det spår efter byggnader i form av stensyllar? Finns det spår av tomtindelningar i form av stensträngar? Finns det spår efter kyrkogården som tillhört den äldre kyrkan? Metod och genomförande Den antikvariska kontrollen utfördes med hjälp av en grävmaskin med en kabelskopa. Det togs upp nio mycket smala schakt med en sammanlagd längd av cirka 90 meter och med en bredd av 0,4 meter. Djupet på schakten varierade mellan 0,3 0,5 meter och marken utgjordes i huvudsak av myllig matjord på lerig botten. I OS 208 och 209 utgjordes marken under matjordslagret av gul, fin sand.

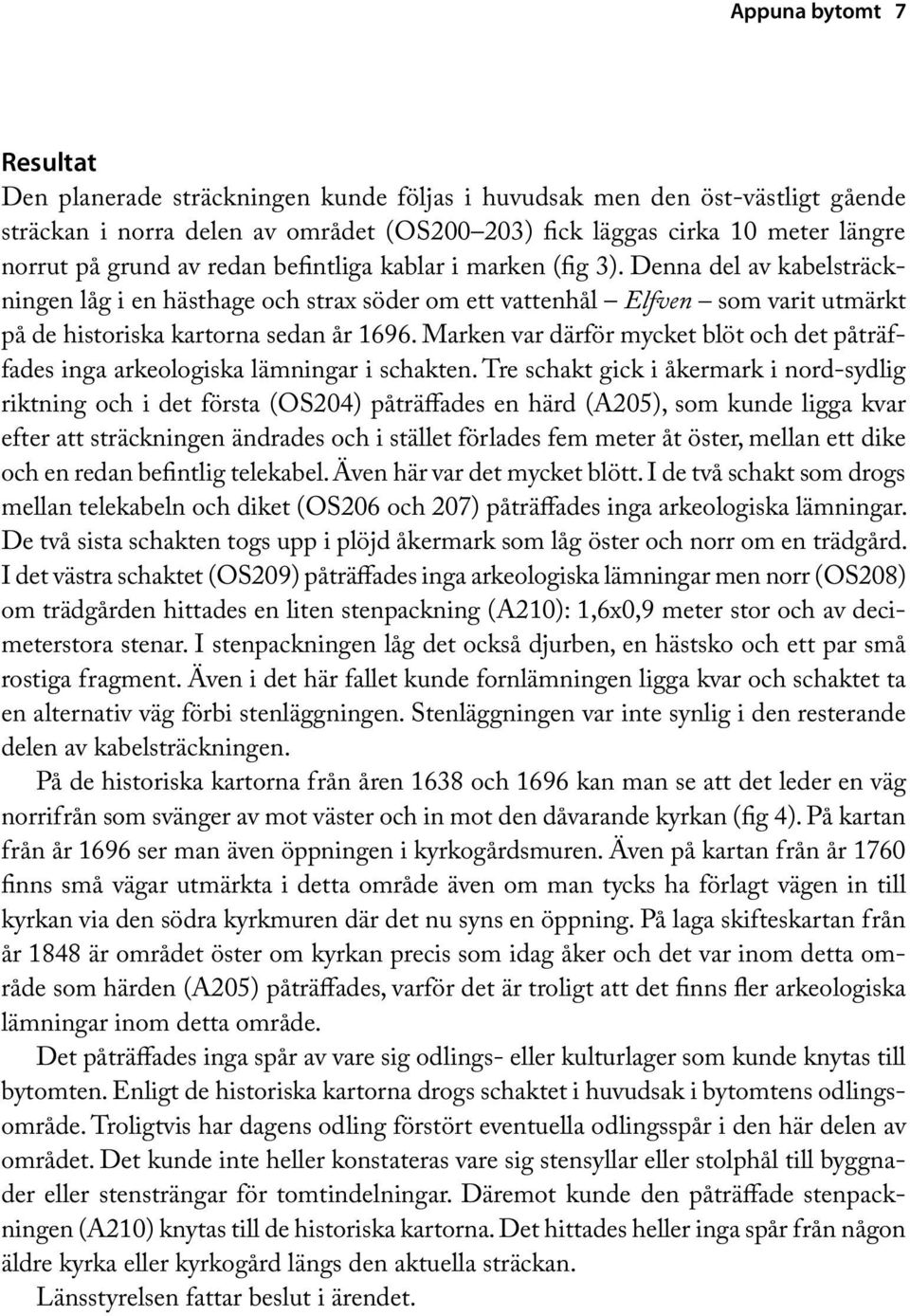

8 Appuna bytomt 7 Resultat Den planerade sträckningen kunde följas i huvudsak men den öst-västligt gående sträckan i norra delen av området (OS ) fick läggas cirka 10 meter längre norrut på grund av redan befintliga kablar i marken (fig 3). Denna del av kabelsträckningen låg i en hästhage och strax söder om ett vattenhål Elfven som varit utmärkt på de historiska kartorna sedan år Marken var därför mycket blöt och det påträffades inga arkeologiska lämningar i schakten. Tre schakt gick i åkermark i nord-sydlig riktning och i det första (OS204) påträffades en härd (A205), som kunde ligga kvar efter att sträckningen ändrades och i stället förlades fem meter åt öster, mellan ett dike och en redan befintlig telekabel. Även här var det mycket blött. I de två schakt som drogs mellan telekabeln och diket (OS206 och 207) påträffades inga arkeologiska lämningar. De två sista schakten togs upp i plöjd åkermark som låg öster och norr om en trädgård. I det västra schaktet (OS209) påträffades inga arkeologiska lämningar men norr (OS208) om trädgården hittades en liten stenpackning (A210): 1,6x0,9 meter stor och av decimeterstora stenar. I stenpackningen låg det också djurben, en hästsko och ett par små rostiga fragment. Även i det här fallet kunde fornlämningen ligga kvar och schaktet ta en alternativ väg förbi stenläggningen. Stenläggningen var inte synlig i den resterande delen av kabelsträckningen. På de historiska kartorna från åren 1638 och 1696 kan man se att det leder en väg norrifrån som svänger av mot väster och in mot den dåvarande kyrkan (fig 4). På kartan från år 1696 ser man även öppningen i kyrkogårdsmuren. Även på kartan från år 1760 finns små vägar utmärkta i detta område även om man tycks ha förlagt vägen in till kyrkan via den södra kyrkmuren där det nu syns en öppning. På laga skifteskartan från år 1848 är området öster om kyrkan precis som idag åker och det var inom detta område som härden (A205) påträffades, varför det är troligt att det finns fler arkeologiska lämningar inom detta område. Det påträffades inga spår av vare sig odlings- eller kulturlager som kunde knytas till bytomten. Enligt de historiska kartorna drogs schaktet i huvudsak i bytomtens odlingsområde. Troligtvis har dagens odling förstört eventuella odlingsspår i den här delen av området. Det kunde inte heller konstateras vare sig stensyllar eller stolphål till byggnader eller stensträngar för tomtindelningar. Däremot kunde den påträffade stenpackningen (A210) knytas till de historiska kartorna. Det hittades heller inga spår från någon äldre kyrka eller kyrkogård längs den aktuella sträckan. Länsstyrelsen fattar beslut i ärendet.

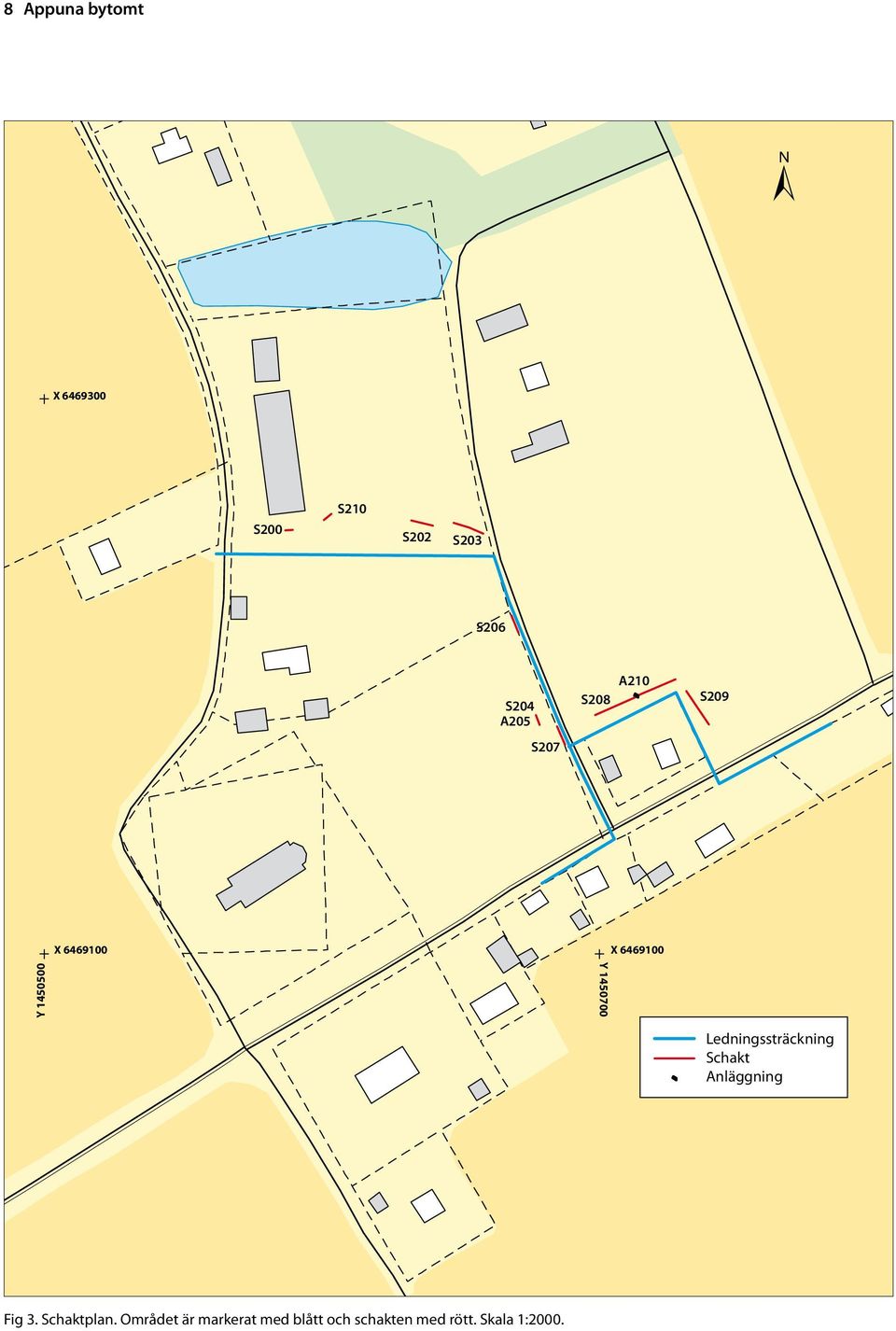

9 8 Appuna bytomt / X S200 S210 S202 S203 S206 S204 A205 S208 A210 S209 S207 X X Y Y Ledningssträckning Schakt Anläggning Fig 3. Schaktplan. Området är markerat med blått och schakten med rött. Skala 1:2000.

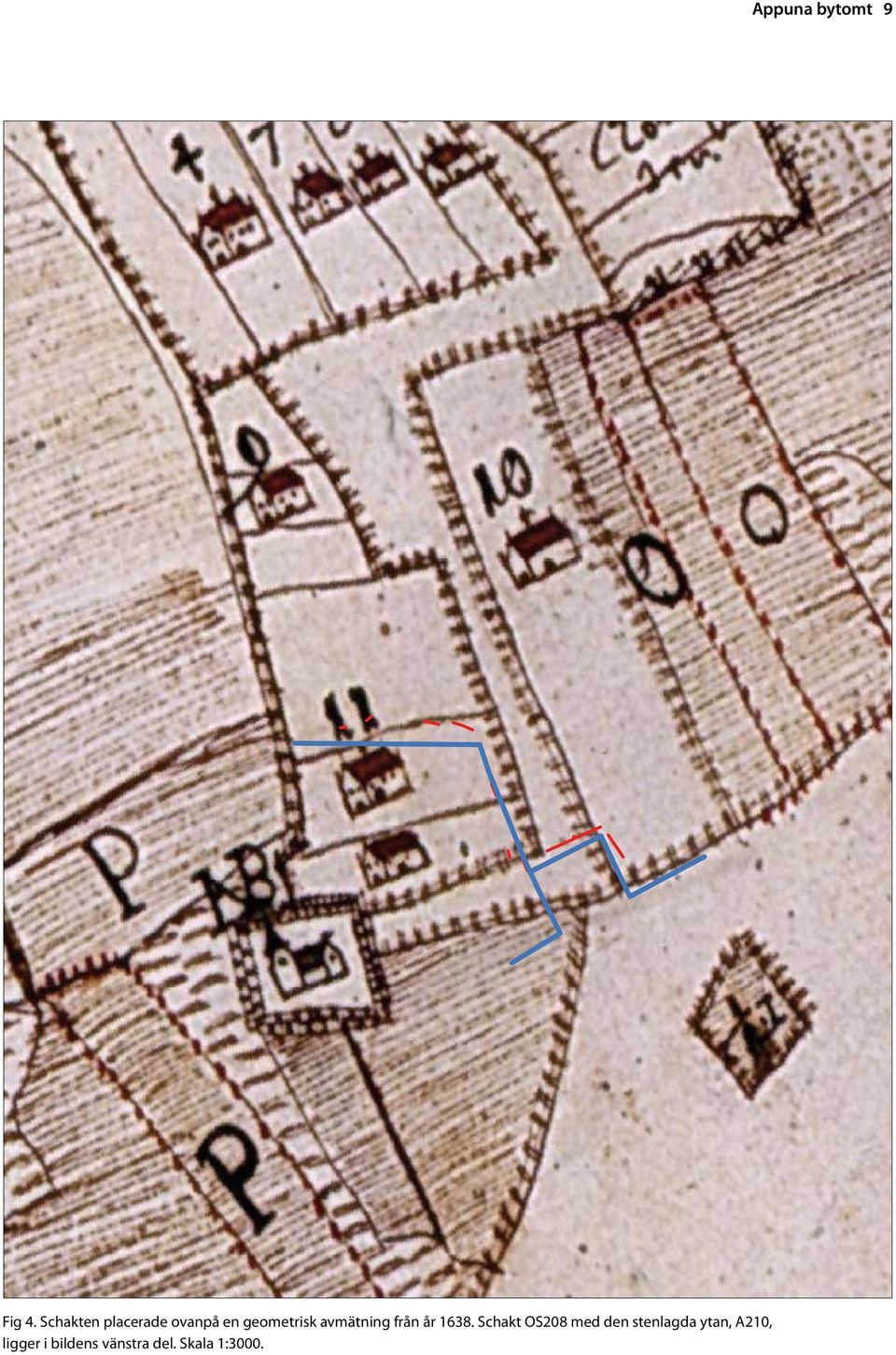

10 Fig 4. Schakten placerade ovanpå en geometrisk avmätning från år Schakt OS208 med den stenlagda ytan, A210, ligger i bildens vänstra del. Skala 1:3000. Appuna bytomt 9

11 10 Appuna bytomt Referenser Litteratur Elfstrand, B Optokablar ett tvärsnitt genom Östergötland. Arkeologiska utredningar, förundersökningar samt antikvariska kontroller. Riksantikvarieämbetet. Avdelningen för arkeologiska undersökningar. Rapport UV Linköping 1998:34. Skoglund, M Appuna kyrkogård. Appuna socken, Mjölby kommun, Östergötland. Östergötlands länsmuseum. De svenska medeltidsbreven i Svenskt Diplomatariums huvudkartotek. CD version 1.0. Riksarkivet DS1021. Kartor Lantmäteristyrelsens arkiv. D2-2: D7: Geometrisk avmätning 1638 av Johan Larsson Grot. Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Mjölby Socken: Appuna Plats: Appuna 1:7, 15:2, 15:3 m fl Läge: Ekonomiskt kartblad 8E 3j Väderstad Undersökningens mittpunkt: X , Y Koordinatsystem: Rt90 2,5 Gon väst Höjdsystem: RH00 Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Länsstyrelsens beslutsdatum: 20 mars 2009 Projektnummer: Intrasisprojekt: O Rapportnummer: 2009:34 Ansvarig arkeolog: Christina Helander, RAÄ UV Öst Beställare: Länsstyrelsen i Östergötlands län Kostnadsansvarig: Vattenfall Eldistribution AB Undersökningstid: mars 2009 Undersökningsområde: 365 löpmeter Arkivhandlingar: Fynd: Inga fynd
