Jan Markendahl Docent Kommunikationssystem. Associate Professor Wireless Infrastructure Deployment and Economics Tele-ekonomi

Transkript

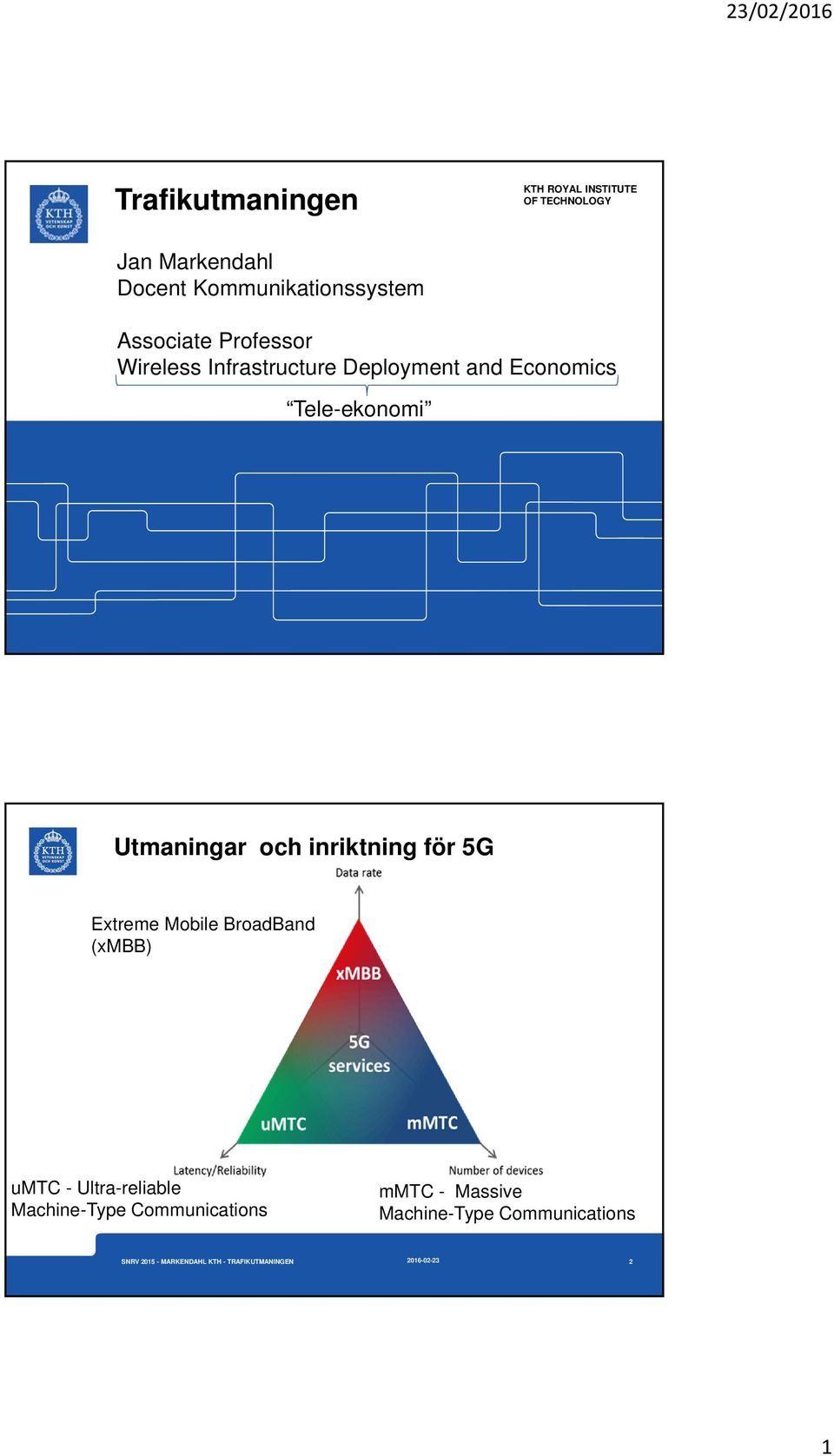

1 Trafikutmaningen KTH ROYAL INSTITUTE OF TECHNOLOGY Jan Markendahl Docent Kommunikationssystem Associate Professor Wireless Infrastructure Deployment and Economics Tele-ekonomi Utmaningar och inriktning för 5G Extreme Mobile BroadBand (xmbb) umtc - Ultra-reliable Machine-Type Communications mmtc - Massive Machine-Type Communications

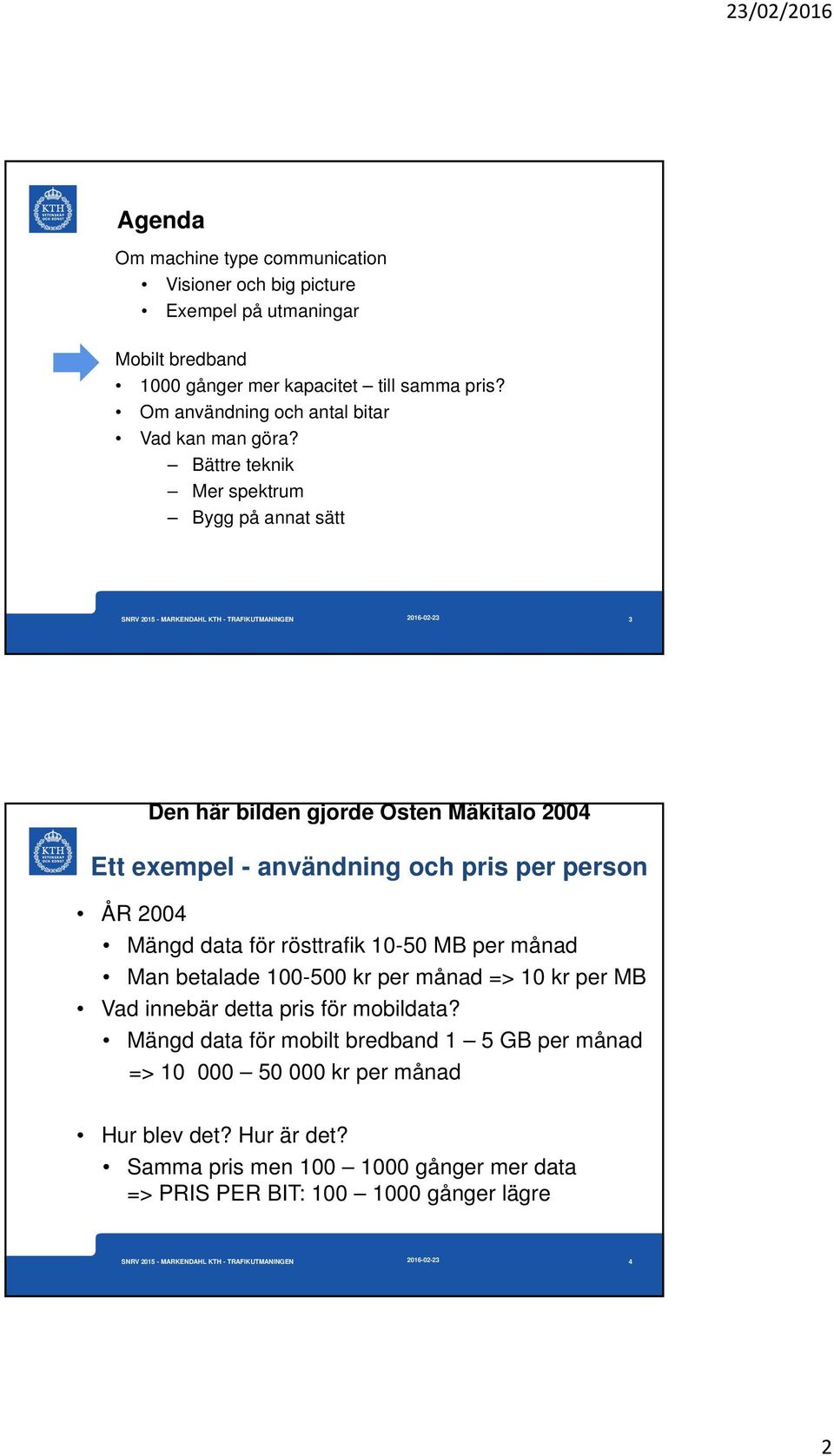

2 Agenda Om machine type communication Visioner och big picture Exempel på utmaningar Mobilt bredband 1000 gånger mer kapacitet till samma pris? Om användning och antal bitar Vad kan man göra? Bättre teknik Mer spektrum Bygg på annat sätt Den här bilden gjorde Östen Mäkitalo 2004 Ett exempel - användning och pris per person ÅR 2004 Mängd data för rösttrafik MB per månad Man betalade kr per månad => 10 kr per MB Vad innebär detta pris för mobildata? Mängd data för mobilt bredband 1 5 GB per månad => kr per månad Hur blev det? Hur är det? Samma pris men gånger mer data => PRIS PER BIT: gånger lägre

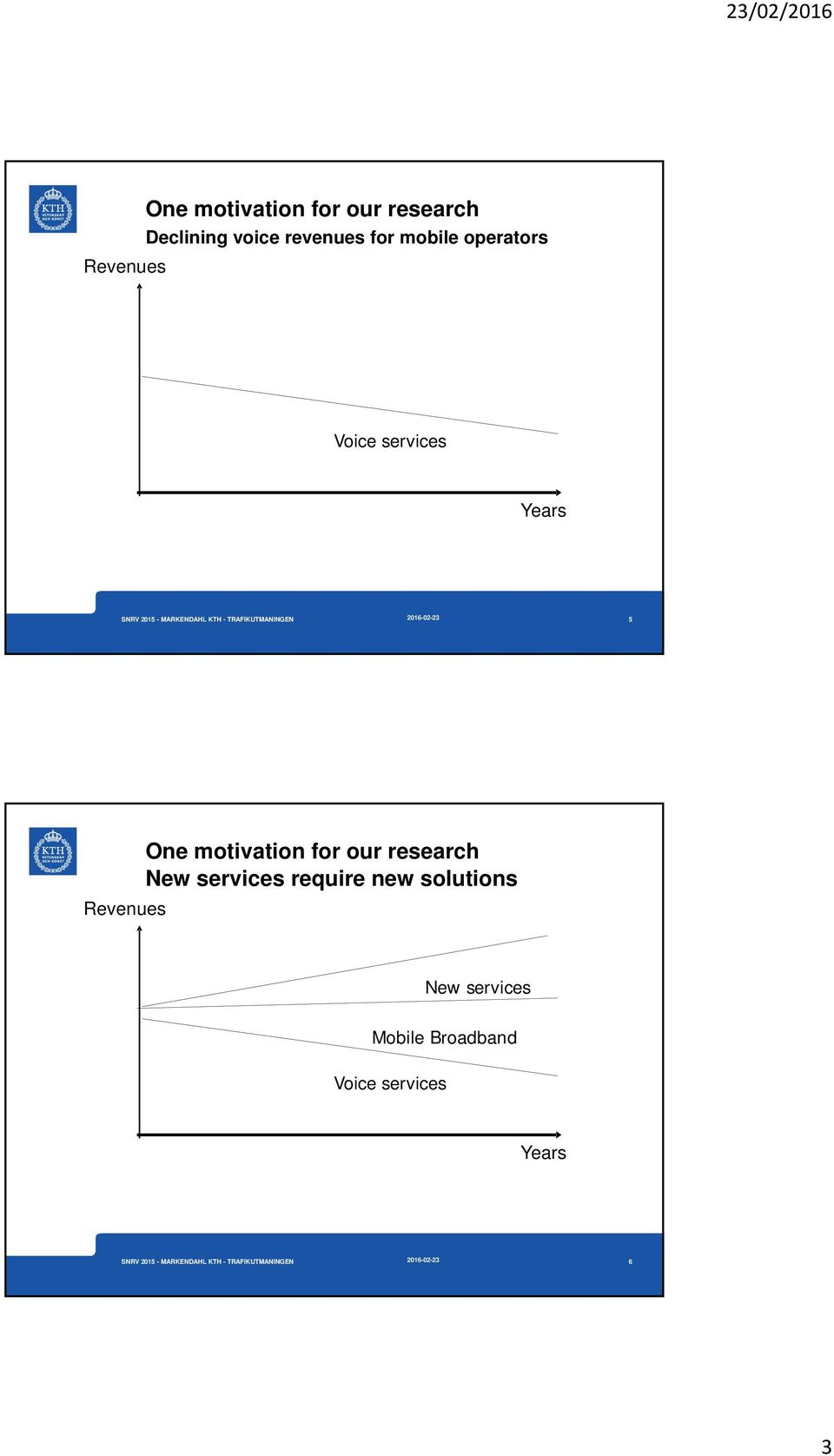

3 Revenues One motivation for our research Declining voice revenues for mobile operators Voice services Years Revenues One motivation for our research New services require new solutions New services Mobile Broadband Voice services Years

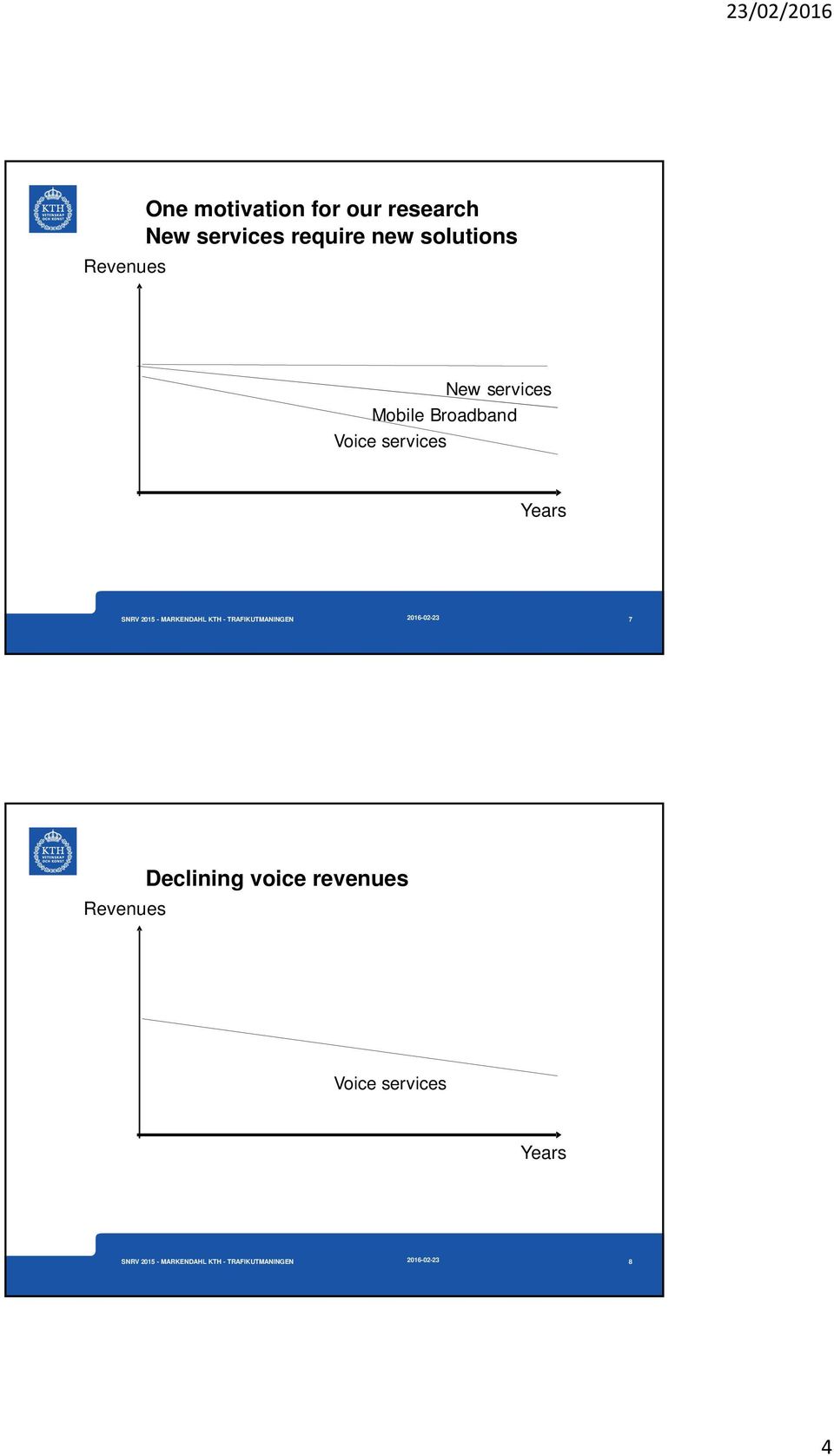

4 Revenues One motivation for our research New services require new solutions New services Mobile Broadband Voice services Years Revenues Declining voice revenues Voice services Years

5 Revenues for mobile voice services in Sweden EUR TeliaSonera (EUR) ARPU Sweden (EUR) From Mölleryd, Markendahl, Werding and Mäkitalo conference paper presented at CTTE 2010, May Traffic, prices and revenues SMS + MMS 11% Mobile data 8% Voice 25% Voice 81% Mobile data 75% Revenues Traffic Traffic and revenue for different services at the Swedish market Q EUR per MB Voice SMS Mobile data (laptop) ,46 1,36 439,5 351,6 0,014 0,011 Estimated price per MByte for voice, SMS and data for one Swedish operator

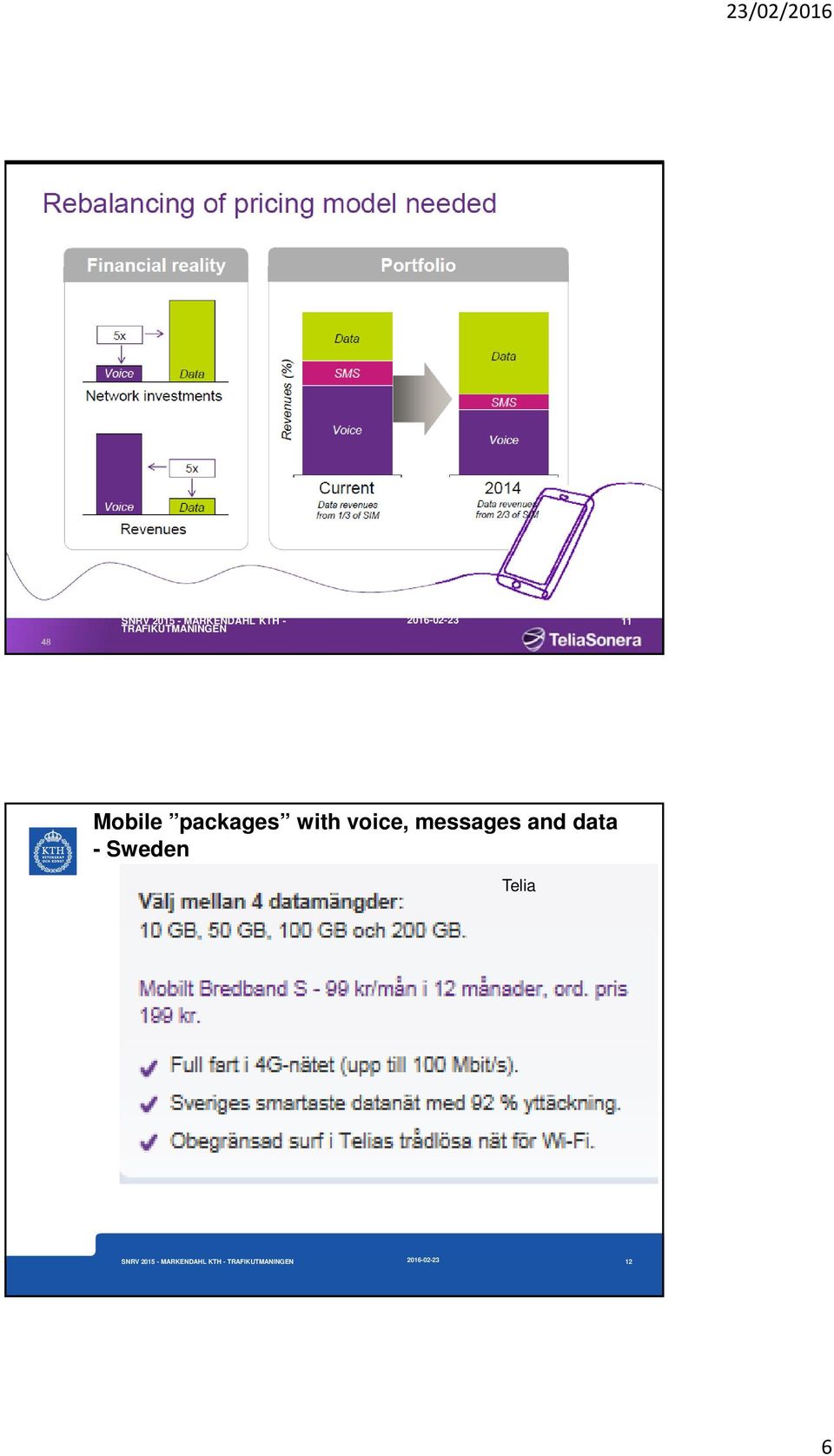

6 SNRV MARKENDAHL KTH - TRAFIKUTMANINGEN Mobile packages with voice, messages and data -Sweden Telia

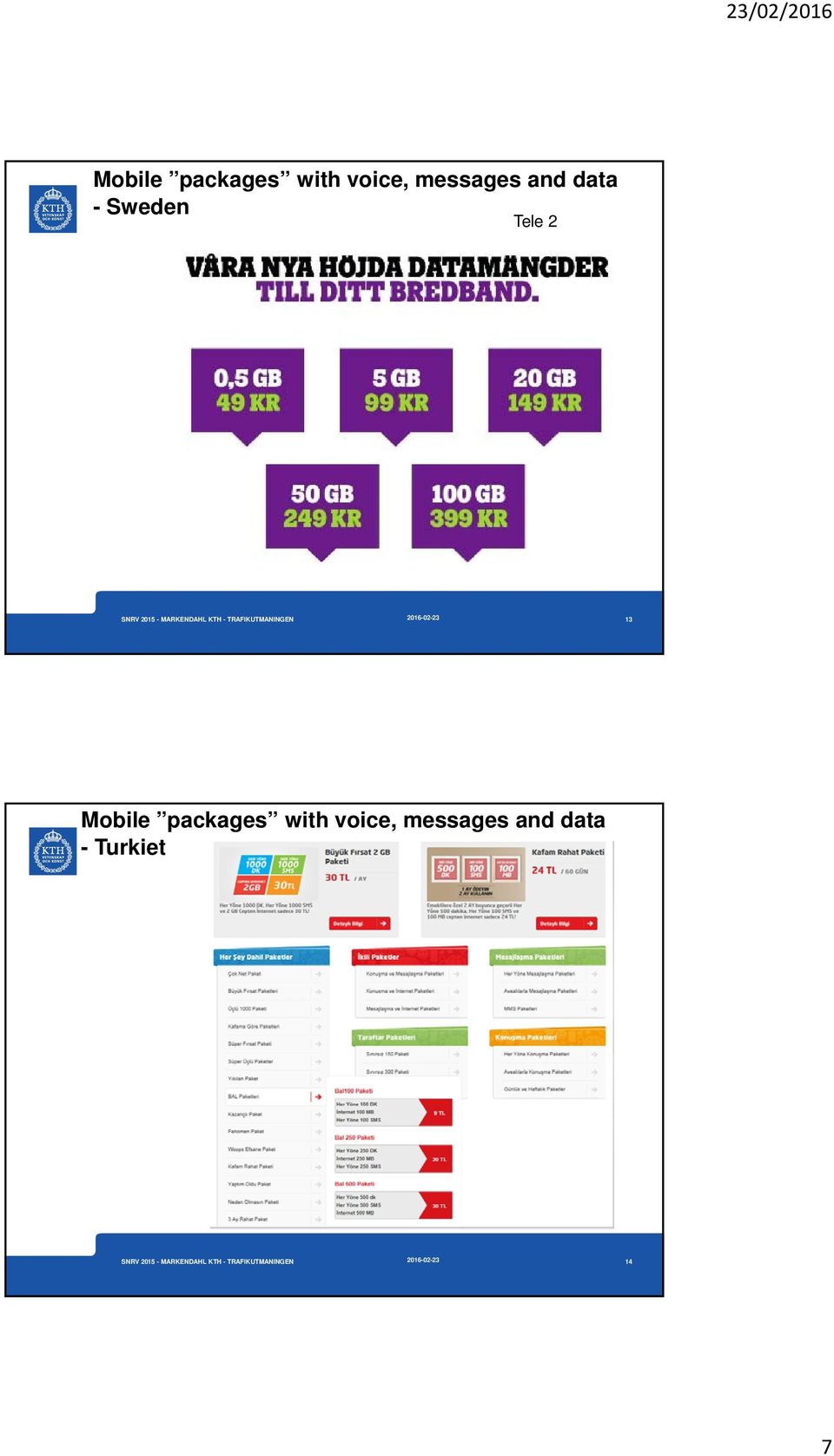

7 Mobile packages with voice, messages and data -Sweden Tele 2 Sweden Tele Mobile packages with voice, messages and data - Turkiet

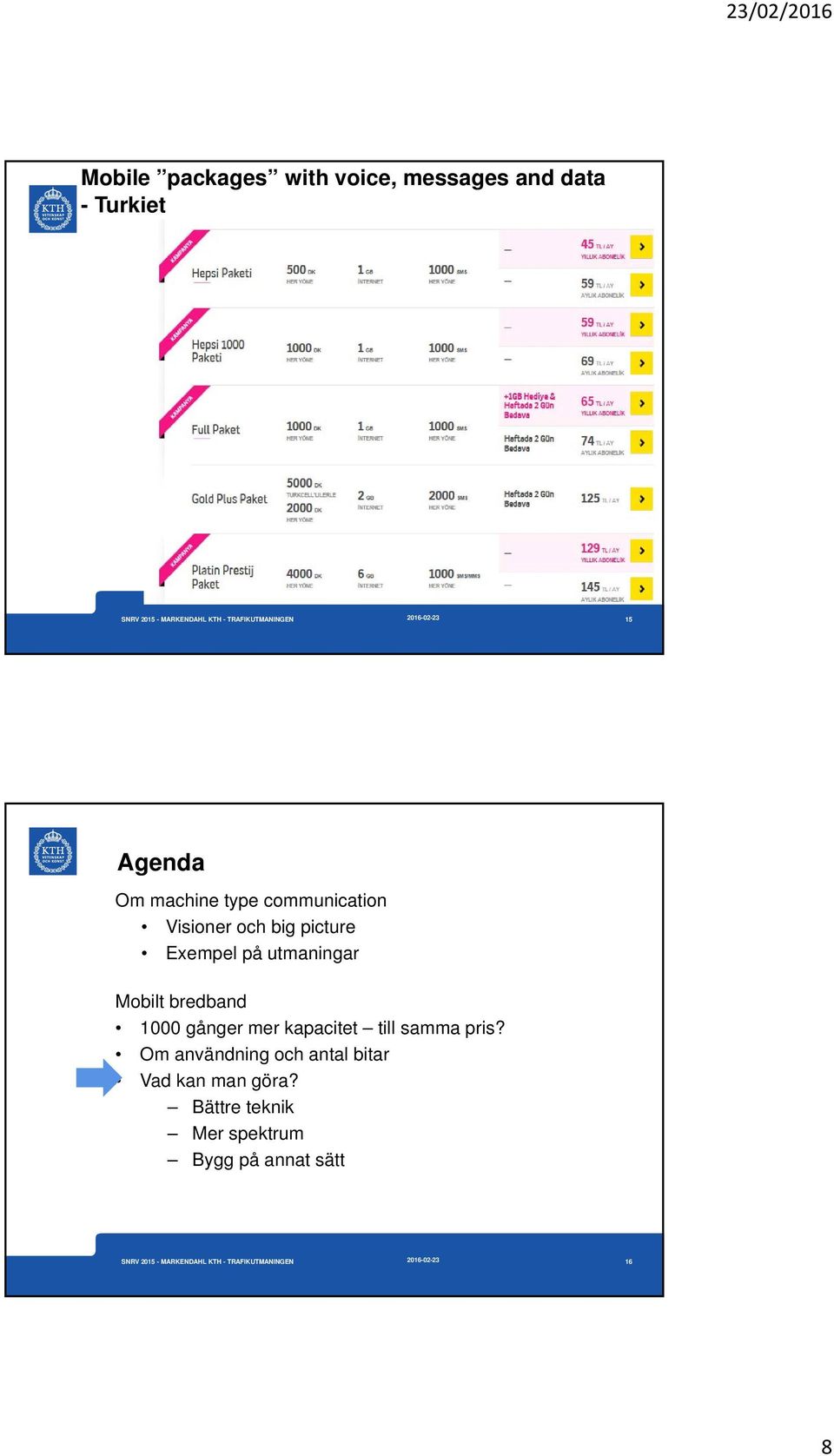

8 Mobile packages with voice, messages and data - Turkiet Agenda Om machine type communication Visioner och big picture Exempel på utmaningar Mobilt bredband 1000 gånger mer kapacitet till samma pris? Om användning och antal bitar Vad kan man göra? Bättre teknik Mer spektrum Bygg på annat sätt

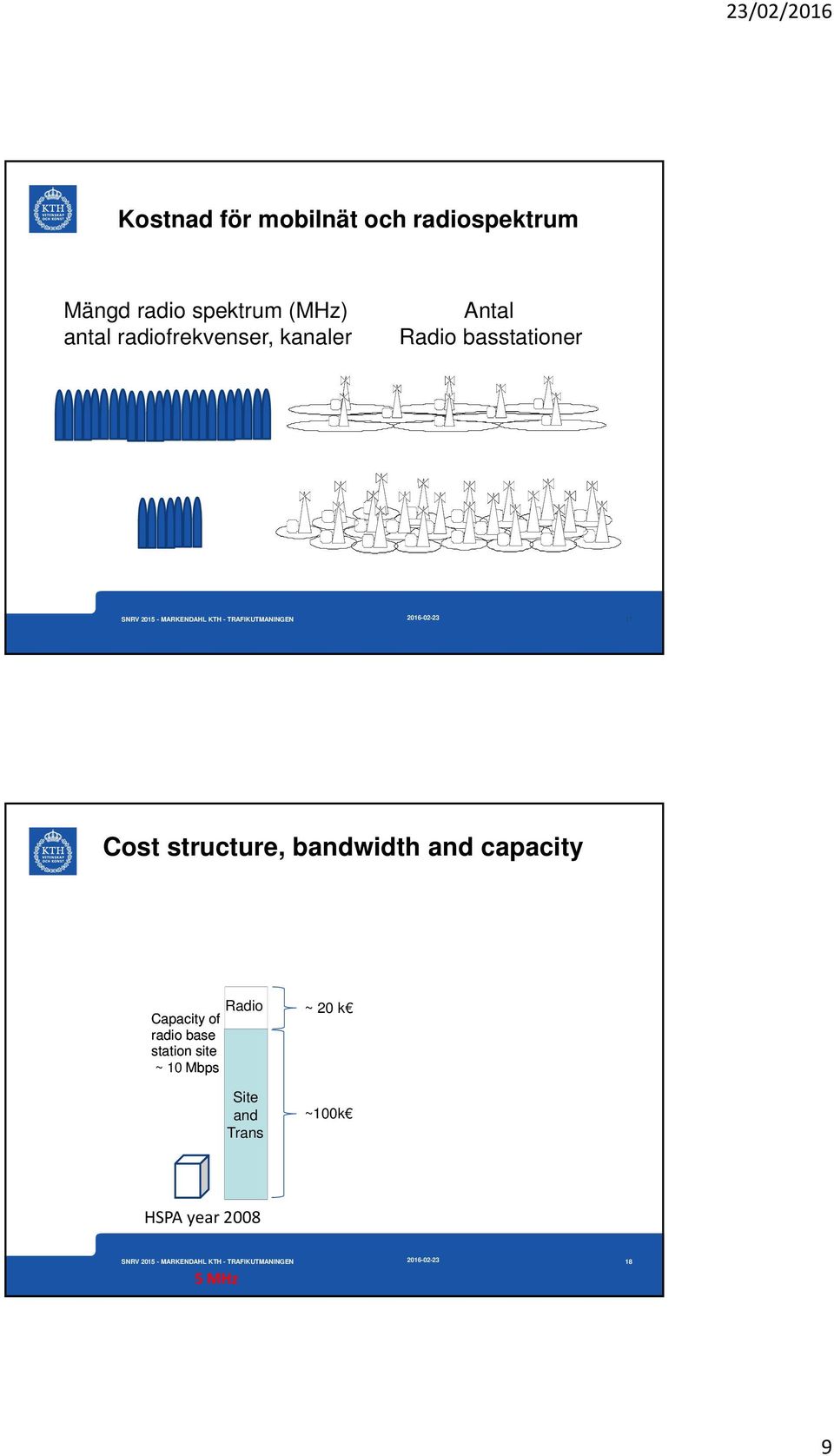

9 Kostnad för mobilnät och radiospektrum Mängd radio spektrum (MHz) antal radiofrekvenser, kanaler Antal basstationer Cost structure, bandwidth and capacity ~ 10 Mbps Site and ~ 20 k ~ 100 Mbps Total cost for new site ~ 110k Site ~100k And Assuming 3 sector site 20 MHz of bandwidth and cell average spectral efficiency 0,7 bps per Hz (HSPA) 1,7 bps per Hz (LTE) ~ 100 Mbps Cost for upgrading an existing site ~ 30k HSPA year 2008 LTE year 2010 LTE year MHz

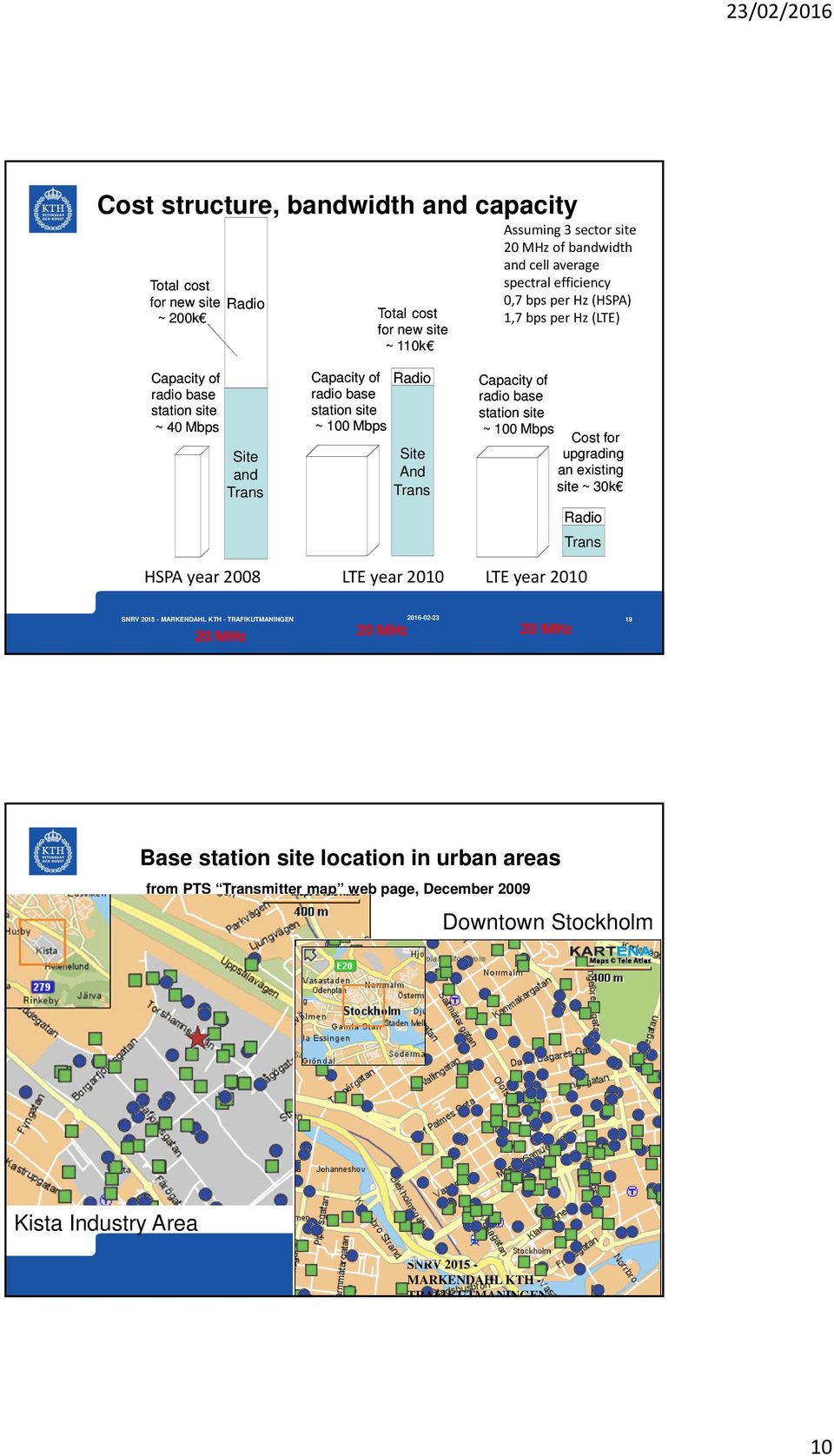

10 Cost structure, bandwidth and capacity Total cost for new site ~ 200k Total cost for new site ~ 110k Assuming 3 sector site 20 MHz of bandwidth and cell average spectral efficiency 0,7 bps per Hz (HSPA) 1,7 bps per Hz (LTE) ~ 40 Mbps Site and ~ 100 Mbps Site And ~ 100 Mbps Cost for upgrading an existing site ~ 30k HSPA year 2008 LTE year 2010 LTE year MHz MHz 20 MHz 19 Base location in urban areas from PTS mitter map web page, December 2009 Downtown Stockholm Kista Industry Area SNRV MARKENDAHL KTH - TRAFIKUTMANINGEN 10
