1 RAPPORT 2015:77 ARKEOLOGISK FÖRUNDERSÖKNING ELNÄTSARBETE KRING SKÄRBLACKA OCH KIMSTAD KIMSTAD OCH KULLERSTAD SOCKNAR NORRKÖPINGS KOMMUN ÖSTERGÖTLANDS LÄN ROGER LUNDGREN

2

3 Elnätsarbete kring Skärblacka och Kimstad Innehåll Sammanfattning Inledning Områdesbeskrivning och fornlämningsmiljö Syfte och frågeställningar Metod och dokumentation Resultat Referenser Tekniska uppgifter Appendix 1. Osteologisk analys - Petter Nyberg Appendix 2. Makrofossilanalys - Stefan Gustafsson Bilaga 1. Anläggningsbeskrivningar område Bilaga 2. Ritningar Bilaga 3. Kalibrerade 14 C-dateringar Omslagsbild: Schaktning vid Hillersberg. Foto Viktoria Björkhager. ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

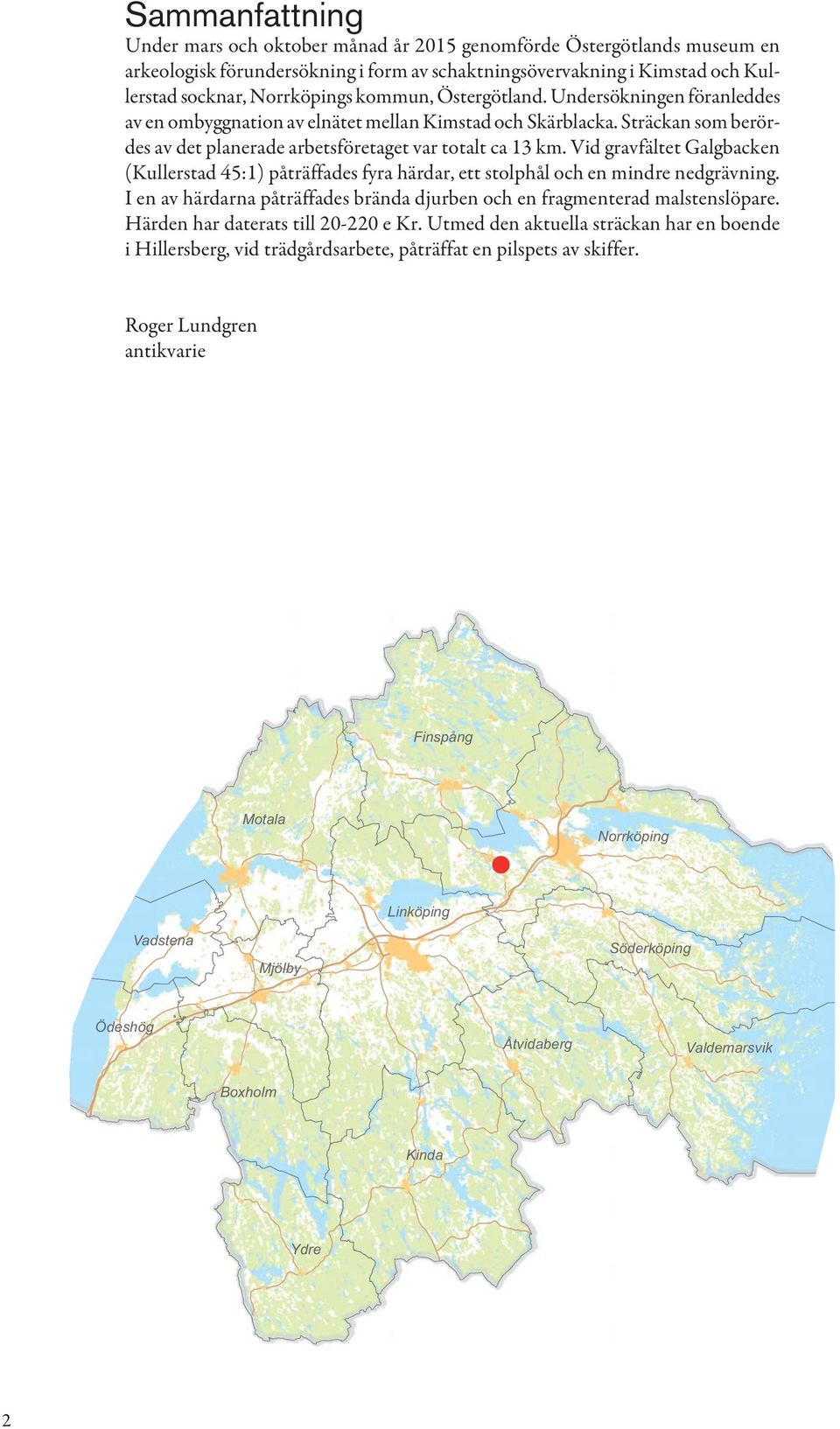

4 Sammanfattning Under mars och oktober månad år 2015 genomförde Östergötlands museum en arkeologisk förundersökning i form av schaktningsövervakning i Kimstad och Kullerstad socknar, Norrköpings kommun, Östergötland. Undersökningen föranleddes av en ombyggnation av elnätet mellan Kimstad och Skärblacka. Sträckan som berördes av det planerade arbetsföretaget var totalt ca 13 km. Vid gravfältet Galgbacken (Kullerstad 45:1) påträffades fyra härdar, ett stolphål och en mindre nedgrävning. I en av härdarna påträffades brända djurben och en fragmenterad malstenslöpare. Härden har daterats till e Kr. Utmed den aktuella sträckan har en boende i Hillersberg, vid trädgårdsarbete, påträffat en pilspets av skiffer. Roger Lundgren antikvarie Finspång Motala Norrköping Linköping Vadstena Mjölby Söderköping Ödeshög Åtvidaberg Valdemarsvik Boxholm Kinda Ydre 2

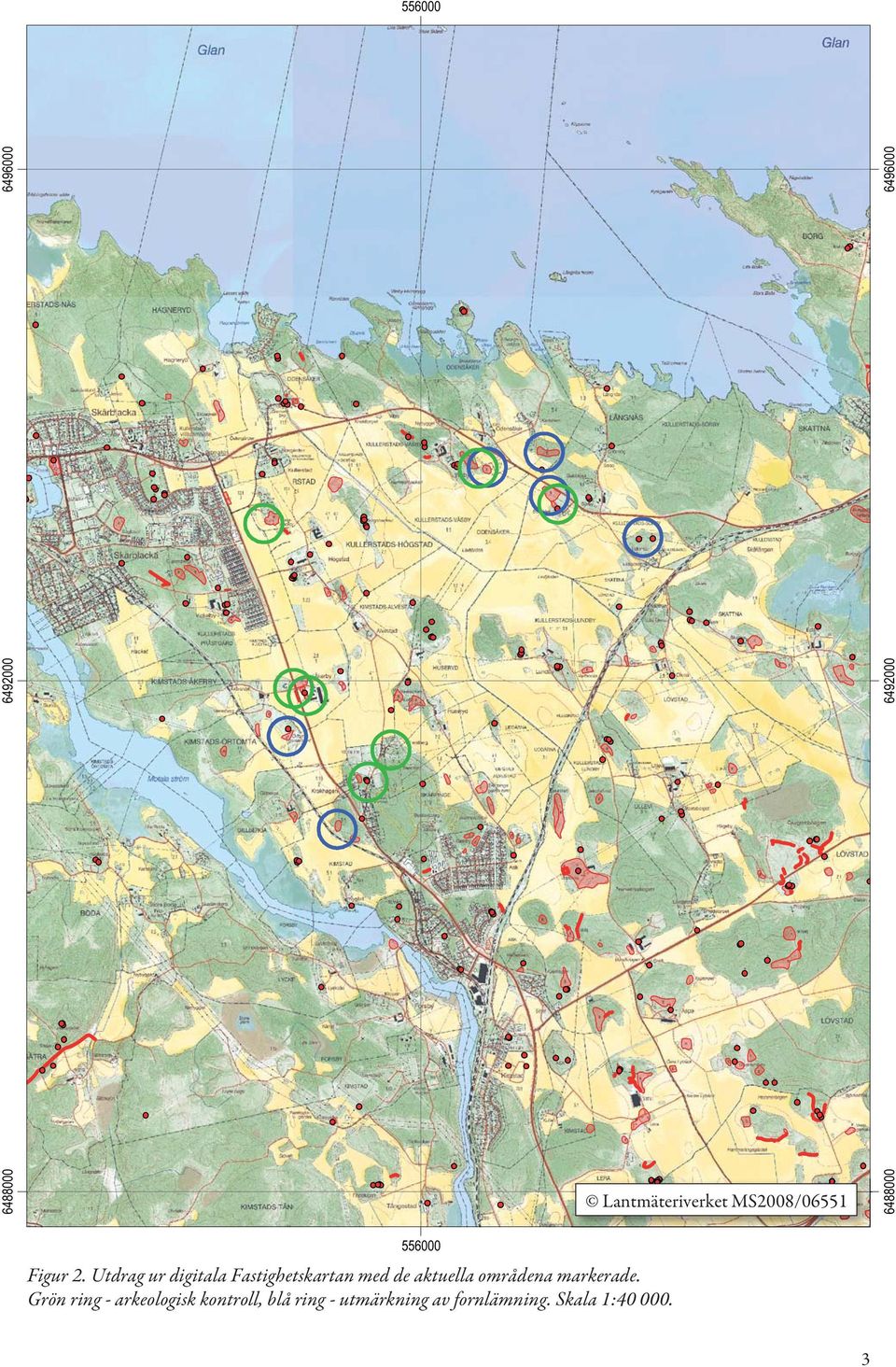

5 Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med de aktuella områdena markerade. Grön ring - arkeologisk kontroll, blå ring - utmärkning av fornlämning. Skala 1:

6 Inledning Östergötlands museum genomförde under mars och oktober år 2015 en arkeologisk förundersökning i form av schaktningsövervakning i Kimstad och Kullerstad socknar i Norrköpings kommun. Undersökningen föranleddes av en ombyggnation av elnätet mellan Kimstad och Skärblacka. Förundersökning utfördes efter beslut av Länsstyrelsen Östergötland. Uppdragsgivare var Tekniska Verken i Linköping Nät AB. Dessa svarade även för den arkeologiska kostnaden. Ansvariga för förundersökningen var antikvarierna Viktoria Björkhager och Fredrik Samuelsson. För rapportarbetet svarar undertecknad. Områdesbeskrivning och fornlämningsmiljö Landskapet kring Kimstad och Skärblacka är präglat av jordbruk och är rikt på fornlämningar från samtliga tidsperioder. Huvuddelen av traktens kända fornminnen stammar dock från järnålder med lämningar såsom gravfält, stensättningar och boplatser. Exempel på gravfält och/eller stensättningar är Kullerstad 17:1, 22:1, 23:1, 24:1, 45:1 samt Kimstad 62:1-2 och 204:1-3. Som boplatsexempel från järnålder kan Kimstad 264 nämnas. Vid Åkerby har två arkeologiska undersökningar genomförts inför anläggandet av en gång- och cykelväg mellan Kimstad och Skärblacka. Vid förundersökningen som utfördes 2009 framkom två härdar. En av härdarna kunde dateras till förromersk järnålder, f Kr. Härdarna antogs tillhöra en större boplats (Sjölin 2009). Vid en schaktningsövervakning utförd år 2012 påträffades ytterligare anläggningar utmed en ca 80 m lång sträckning räknat från infarten till Åkerby Västergård på den västra sidan om väg 215 och söderut. Det betyder att fornlämningen inte är begränsad mot öster eller väster. Vid undersökningen framkom sju anläggningar i form av härdar, stenfyllda gropar (troligtvis en brunn och en recent grop) samt två kulturlager. Ingen av anläggningarna daterades (Karlenby 2012). Vid besiktning av kabelsträckningen inför den härmed avrapporterade undersökningen framkom att en boende i Hillersberg hade hittat en pilspets av skiffer i sitt trädgårdsland. Pilspetsen har tillfälligt designerats ÖM1. Vidare har densamme påträffat sotfläckar vid grävning på andra platser i trädgården. Sammantaget bör detta ses som en indikation på att det kan finnas en neolitisk boplats i området. Syfte och frågeställningar Syftet med förundersökningen var att tillse att fast fornlämning berördes i minsta möjliga mån. Påträffade fornlämningar skulle dokumenteras avseende karaktär och omfattning samt, om möjligt, dateras. Undersökningens resultat ska kunna utgöra underlag för Länsstyrelsens framtida bedömningar i detta och andra ärenden, men även för Tekniska Verkens vidare planering. Inför förundersökningen framtogs ett antal centrala frågeställningar vilka var kopplade till de förväntade undersökningsresultaten. Dessa var enligt följande: Område 1 - Hillersberg: Finns det boplatslämningar intill fyndplatsen för skifferspetsen ÖM1? Vad har de i så fall för datering? Finns det lämningar i flera av schakten så att det går att få en uppfattning om dess utbredning? Område 2 - Alvestadsvägen: Finns det ytterligare stensättningar eller boplatslämningar intill Kimstad 204:1-3? Vad har de i så fall för datering och utbredning i kabelschaktet? Område 3 - Åkerby (Kimstad 62:1-2): Finns det ytterligare stensättningar eller boplatslämningar? Vad har de i så fall för datering och utbredning i kabelschaktet? Område 4 - Åkerby (Kimstad 264): Fortsätter boplatsen mot norr och nordväst och vilken karaktär har i så fall lämningarna? Vad har de i så fall för datering och utbredning i kabelschaktet? Område 5 - Söder om Kullerstad (Kullerstad 45:1): Finns det ytterligare stensättningar eller boplatslämningar intill gravfältet? Vad har de i så fall för datering och utbredning i kabelschaktet? Område 6 - Väsby (Kullerstad 23:1): Finns det boplatslämningar intill gravfältet? Vad har de i så fall för datering, karaktär och utbredning i kabelschaktet? Område 7 - Väsby (Kullerstad 24:1): Står stolpen i en stensättning och har gravgömman i så fall skadats? 4

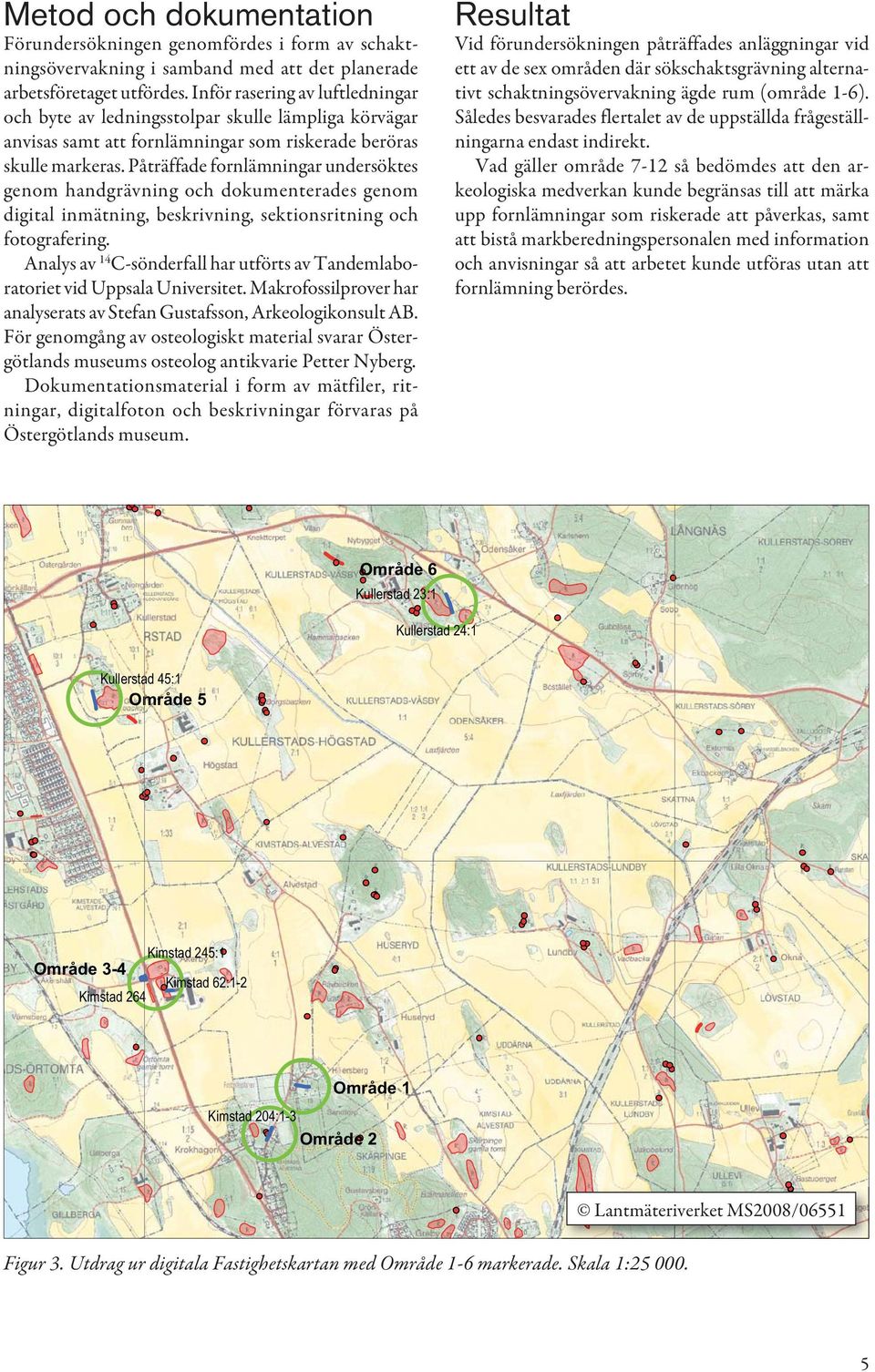

7 Metod och dokumentation Förundersökningen genomfördes i form av schaktningsövervakning i samband med att det planerade arbetsföretaget utfördes. Inför rasering av luftledningar och byte av ledningsstolpar skulle lämpliga körvägar anvisas samt att fornlämningar som riskerade beröras skulle markeras. Påträffade fornlämningar undersöktes genom handgrävning och dokumenterades genom digital inmätning, beskrivning, sektionsritning och fotografering. Analys av 14 C-sönderfall har utförts av Tandemlaboratoriet vid Uppsala Universitet. Makrofossilprover har analyserats av Stefan Gustafsson, Arkeologikonsult AB. För genomgång av osteologiskt material svarar Östergötlands museums osteolog antikvarie Petter Nyberg. Dokumentationsmaterial i form av mätfiler, ritningar, digitalfoton och beskrivningar förvaras på Östergötlands museum. Resultat Vid förundersökningen påträffades anläggningar vid ett av de sex områden där sökschaktsgrävning alternativt schaktningsövervakning ägde rum (område 1-6). Således besvarades flertalet av de uppställda frågeställningarna endast indirekt. Vad gäller område 7-12 så bedömdes att den arkeologiska medverkan kunde begränsas till att märka upp fornlämningar som riskerade att påverkas, samt att bistå markberedningspersonalen med information och anvisningar så att arbetet kunde utföras utan att fornlämning berördes. Område 6 Kullerstad 23:1 Kullerstad 24:1 Kullerstad 45:1 Område 5 Område 3-4 Kimstad 264 Kimstad 245:1 Kimstad 62:1-2 Område 1 Kimstad 204:1-3 Område 2 Figur 3. Utdrag ur digitala Fastighetskartan med Område 1-6 markerade. Skala 1: Lantmäteriverket MS2008/

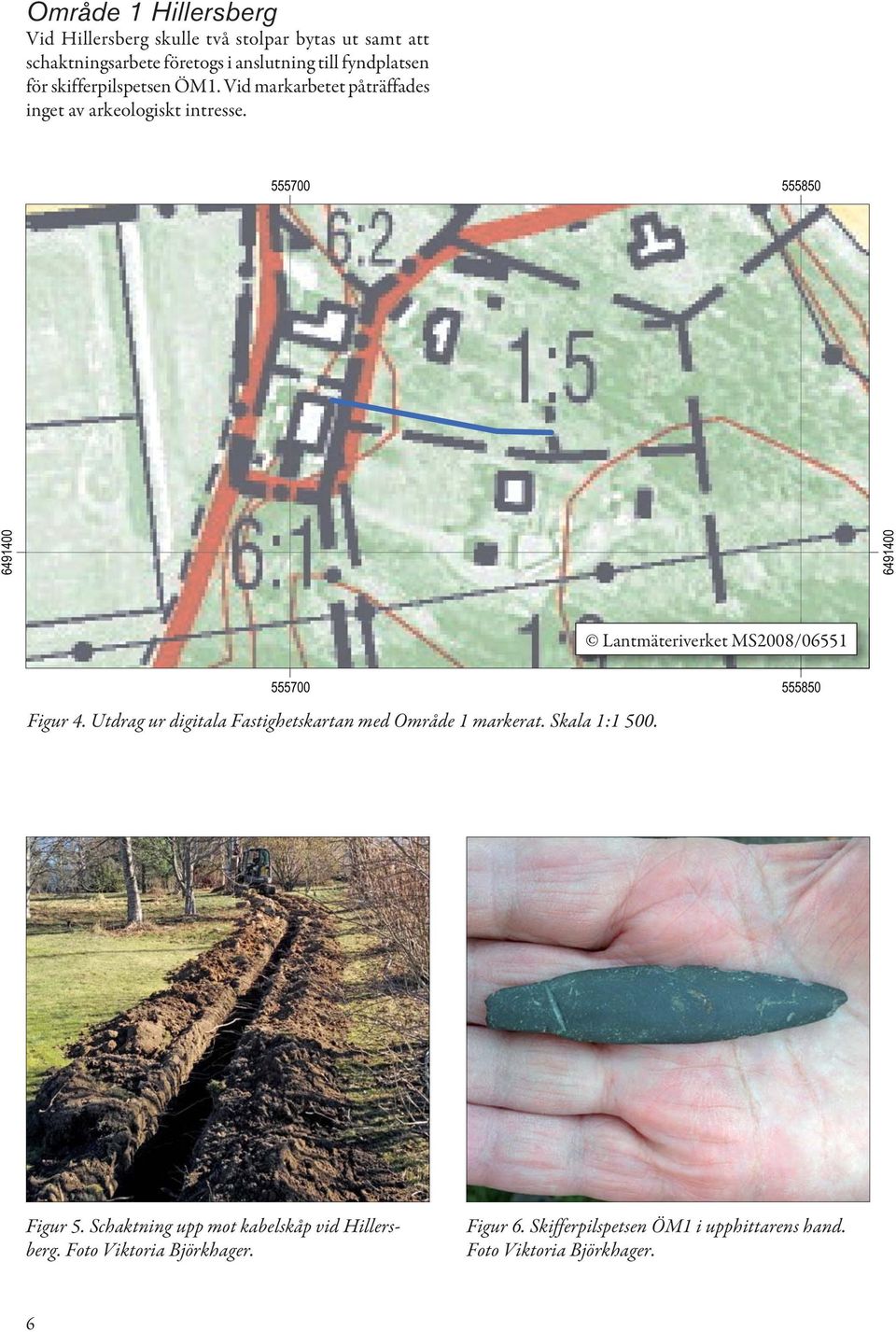

8 Område 1 Hillersberg Vid Hillersberg skulle två stolpar bytas ut samt att schaktningsarbete företogs i anslutning till fyndplatsen för skifferpilspetsen ÖM1. Vid markarbetet påträffades inget av arkeologiskt intresse Lantmäteriverket MS2008/ Figur 4. Utdrag ur digitala Fastighetskartan med Område 1 markerat. Skala 1: Figur 5. Schaktning upp mot kabelskåp vid Hillersberg. Foto Viktoria Björkhager. Figur 6. Skifferpilspetsen ÖM1 i upphittarens hand. Foto Viktoria Björkhager. 6

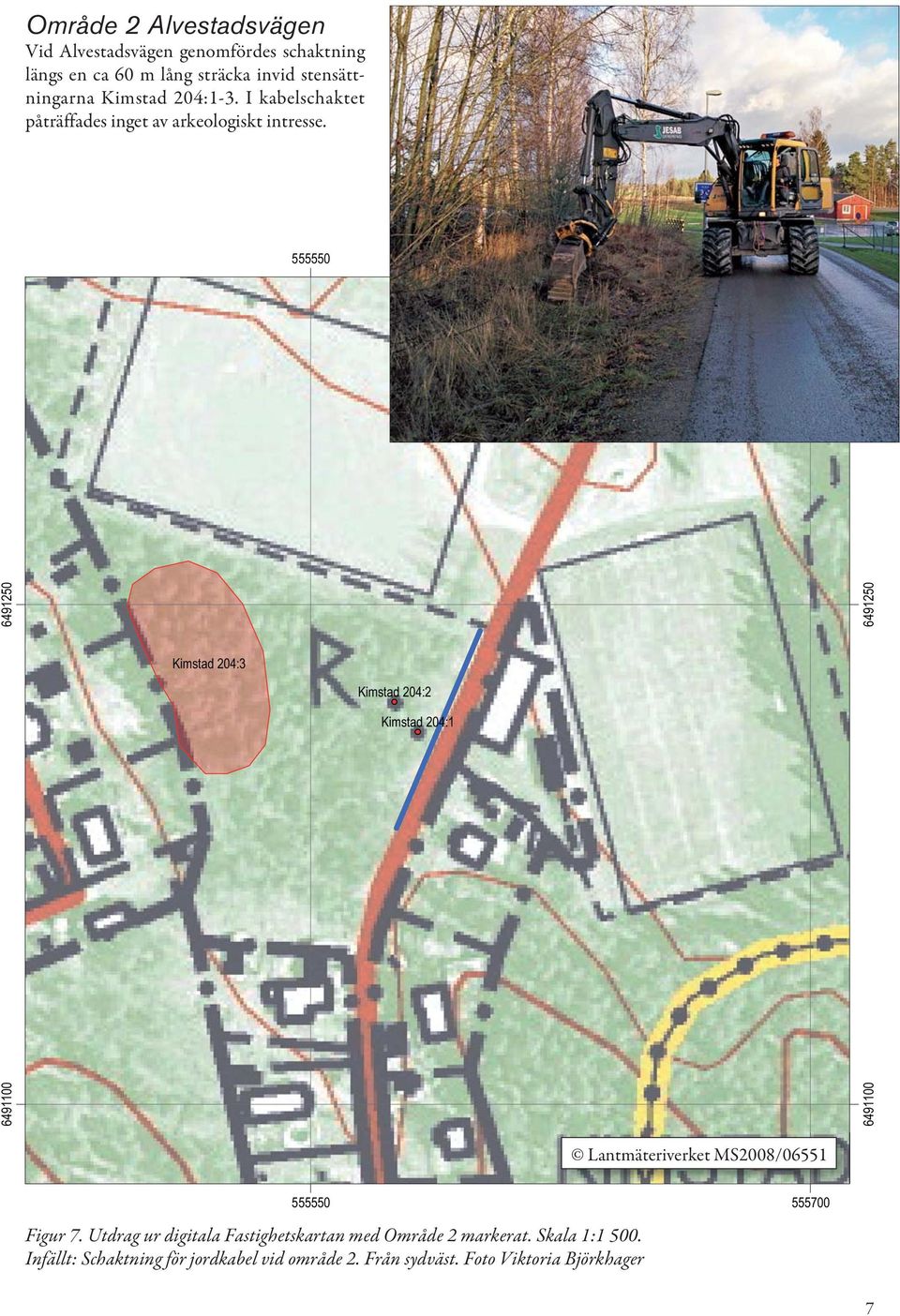

9 Område 2 Alvestadsvägen Vid Alvestadsvägen genomfördes schaktning längs en ca 60 m lång sträcka invid stensättningarna Kimstad 204:1-3. I kabelschaktet påträffades inget av arkeologiskt intresse Kimstad 204:3 Kimstad 204:2 Kimstad 204: Lantmäteriverket MS2008/ Figur 7. Utdrag ur digitala Fastighetskartan med Område 2 markerat. Skala 1: Infällt: Schaktning för jordkabel vid område 2. Från sydväst. Foto Viktoria Björkhager

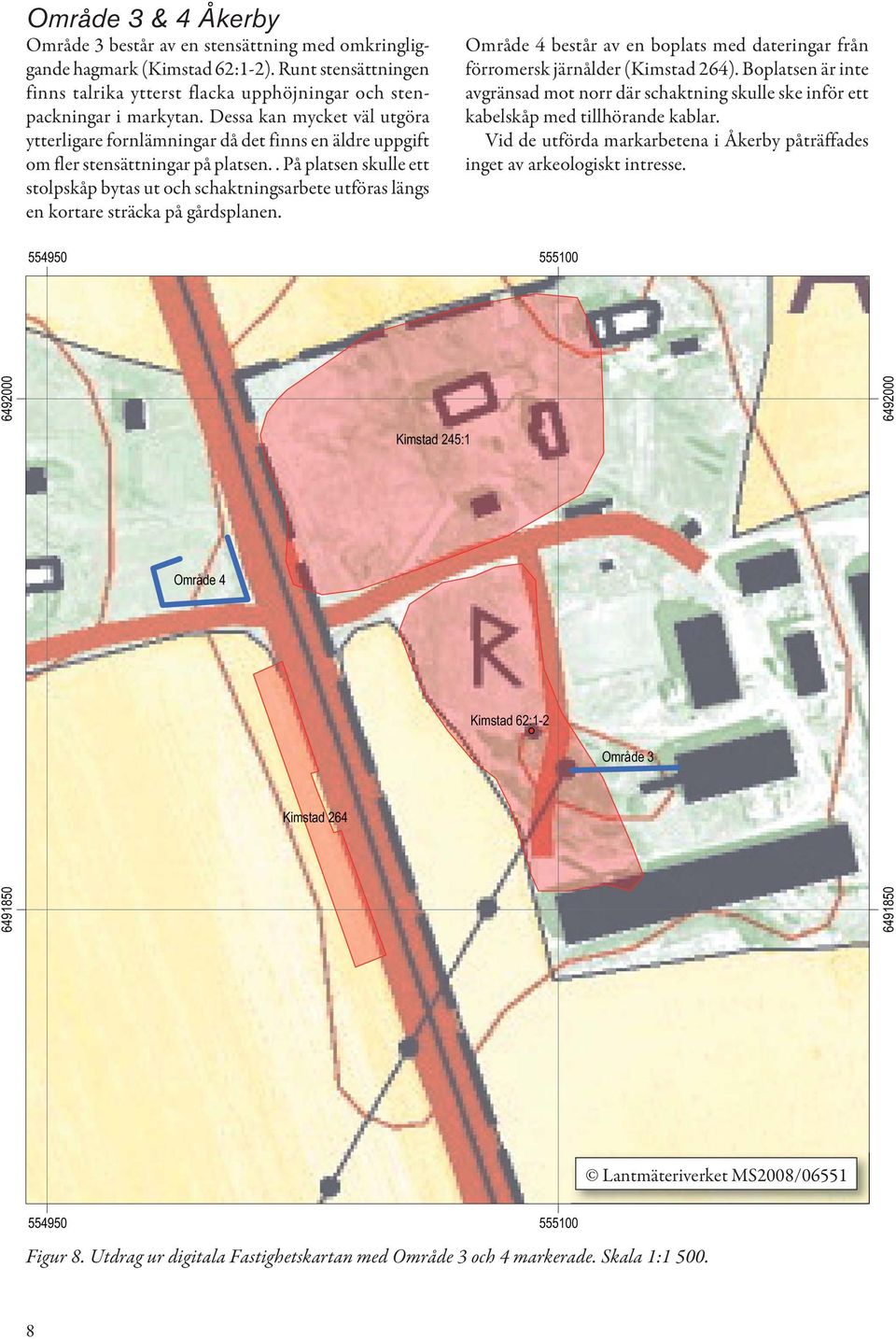

10 Område 3 & 4 Åkerby Område 3 består av en stensättning med omkringliggande hagmark (Kimstad 62:1-2). Runt stensättningen finns talrika ytterst flacka upphöjningar och stenpackningar i markytan. Dessa kan mycket väl utgöra ytterligare fornlämningar då det finns en äldre uppgift om fler stensättningar på platsen.. På platsen skulle ett stolpskåp bytas ut och schaktningsarbete utföras längs en kortare sträcka på gårdsplanen. Område 4 består av en boplats med dateringar från förromersk järnålder (Kimstad 264). Boplatsen är inte avgränsad mot norr där schaktning skulle ske inför ett kabelskåp med tillhörande kablar. Vid de utförda markarbetena i Åkerby påträffades inget av arkeologiskt intresse Kimstad 245:1 Område 4 Kimstad 62:1-2 Område 3 Kimstad Figur 8. Utdrag ur digitala Fastighetskartan med Område 3 och 4 markerade. Skala 1: Lantmäteriverket MS2008/

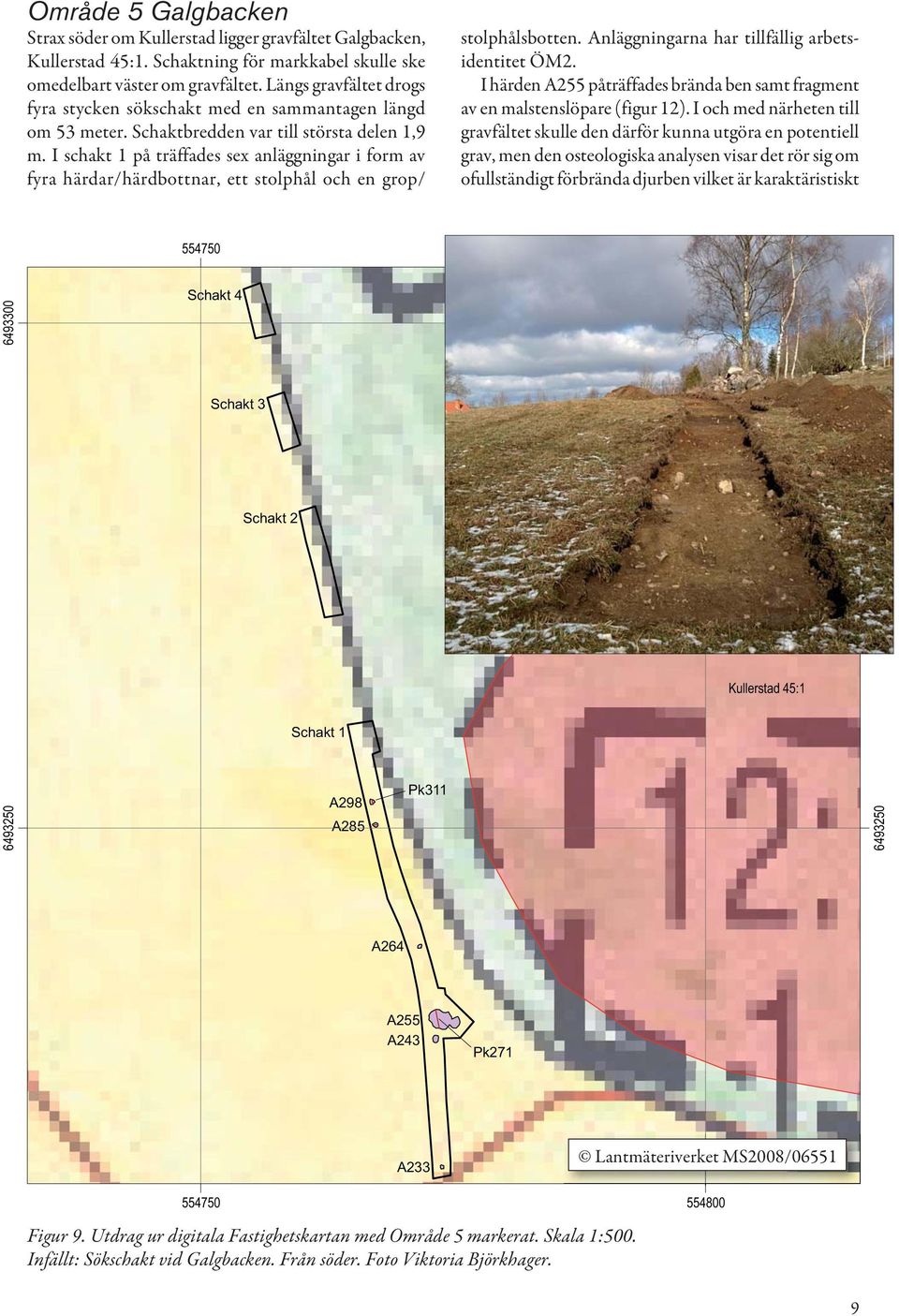

11 Område 5 Galgbacken Strax söder om Kullerstad ligger gravfältet Galgbacken, Kullerstad 45:1. Schaktning för markkabel skulle ske omedelbart väster om gravfältet. Längs gravfältet drogs fyra stycken sökschakt med en sammantagen längd om 53 meter. Schaktbredden var till största delen 1,9 m. I schakt 1 på träffades sex anläggningar i form av fyra härdar/härdbottnar, ett stolphål och en grop/ stolphålsbotten. Anläggningarna har tillfällig arbetsidentitet ÖM2. I härden A255 påträffades brända ben samt fragment av en malstenslöpare (figur 12). I och med närheten till gravfältet skulle den därför kunna utgöra en potentiell grav, men den osteologiska analysen visar det rör sig om ofullständigt förbrända djurben vilket är karaktäristiskt Schakt Schakt 3 Schakt 2 Kullerstad 45:1 Schakt A298 A285 Pk A264 A255 A243 Pk271 A233 Lantmäteriverket MS2008/ Figur 9. Utdrag ur digitala Fastighetskartan med Område 5 markerat. Skala 1:500. Infällt: Sökschakt vid Galgbacken. Från söder. Foto Viktoria Björkhager

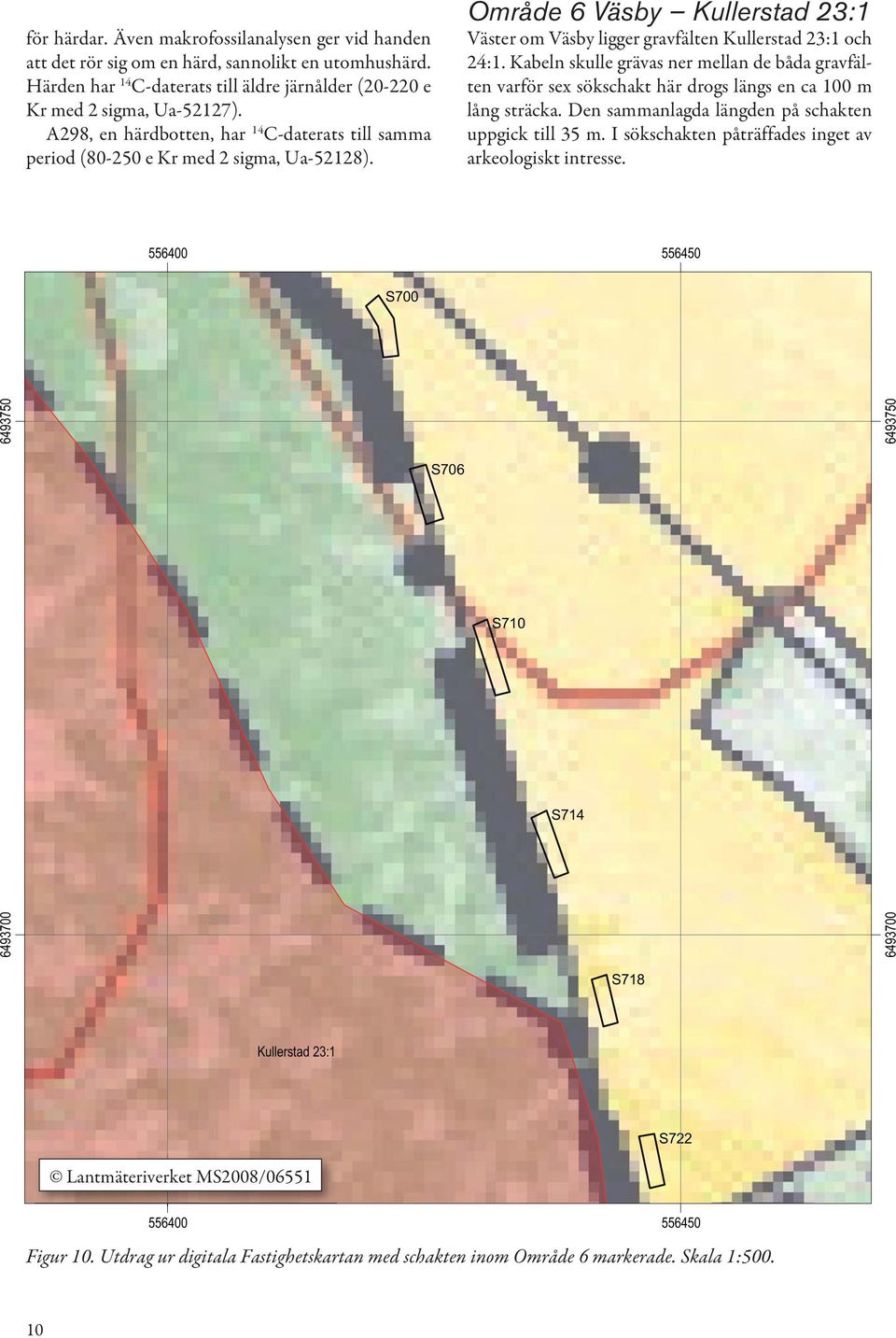

12 för härdar. Även makrofossilanalysen ger vid handen att det rör sig om en härd, sannolikt en utomhushärd. Härden har 14 C-daterats till äldre järnålder ( e Kr med 2 sigma, Ua-52127). A298, en härdbotten, har 14 C-daterats till samma period ( e Kr med 2 sigma, Ua-52128). Område 6 Väsby Kullerstad 23:1 Väster om Väsby ligger gravfälten Kullerstad 23:1 och 24:1. Kabeln skulle grävas ner mellan de båda gravfälten varför sex sökschakt här drogs längs en ca 100 m lång sträcka. Den sammanlagda längden på schakten uppgick till 35 m. I sökschakten påträffades inget av arkeologiskt intresse S700 S706 S710 S S718 Kullerstad 23:1 S722 Lantmäteriverket MS2008/ Figur 10. Utdrag ur digitala Fastighetskartan med schakten inom Område 6 markerade. Skala 1:

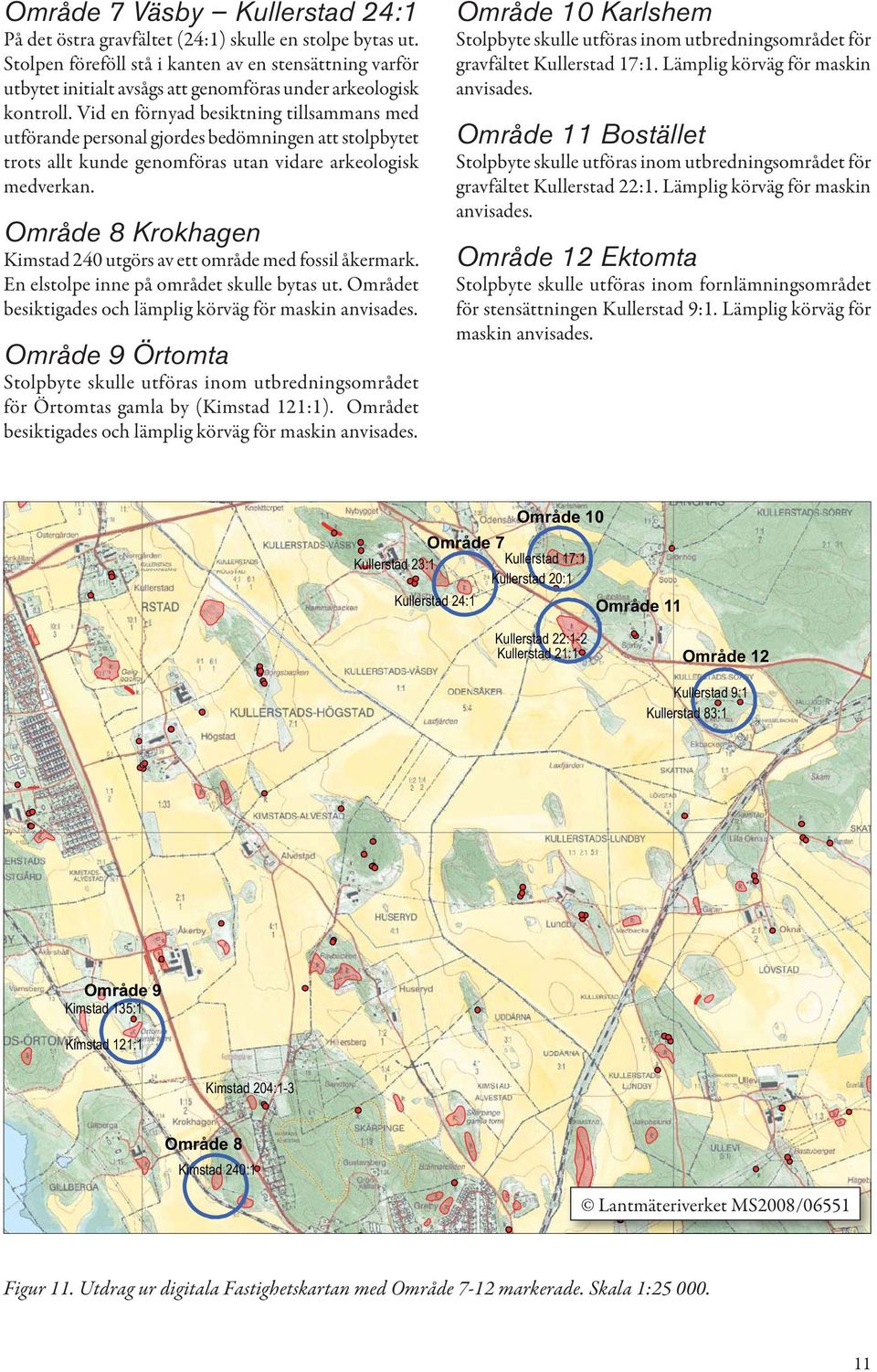

13 Område 7 Väsby Kullerstad 24:1 På det östra gravfältet (24:1) skulle en stolpe bytas ut. Stolpen föreföll stå i kanten av en stensättning varför utbytet initialt avsågs att genomföras under arkeologisk kontroll. Vid en förnyad besiktning tillsammans med utförande personal gjordes bedömningen att stolpbytet trots allt kunde genomföras utan vidare arkeologisk medverkan. Område 8 Krokhagen Kimstad 240 utgörs av ett område med fossil åkermark. En elstolpe inne på området skulle bytas ut. Området besiktigades och lämplig körväg för maskin anvisades. Område 9 Örtomta Stolpbyte skulle utföras inom utbredningsområdet för Örtomtas gamla by (Kimstad 121:1). Området besiktigades och lämplig körväg för maskin anvisades. Område 10 Karlshem Stolpbyte skulle utföras inom utbredningsområdet för gravfältet Kullerstad 17:1. Lämplig körväg för maskin anvisades. Område 11 Bostället Stolpbyte skulle utföras inom utbredningsområdet för gravfältet Kullerstad 22:1. Lämplig körväg för maskin anvisades. Område 12 Ektomta Stolpbyte skulle utföras inom fornlämningsområdet för stensättningen Kullerstad 9:1. Lämplig körväg för maskin anvisades. Område 10 Område 7 Kullerstad 23:1 Kullerstad 17:1 Kullerstad 20:1 Kullerstad 24:1 Område 11 Kullerstad 22:1-2 Kullerstad 21:1 Område 12 Kullerstad 9:1 Kullerstad 83:1 Område 9 Kimstad 135:1 Kimstad 121:1 Kimstad 204:1-3 Område 8 Kimstad 240:1 Lantmäteriverket MS2008/06551 Figur 11. Utdrag ur digitala Fastighetskartan med Område 7-12 markerade. Skala 1:

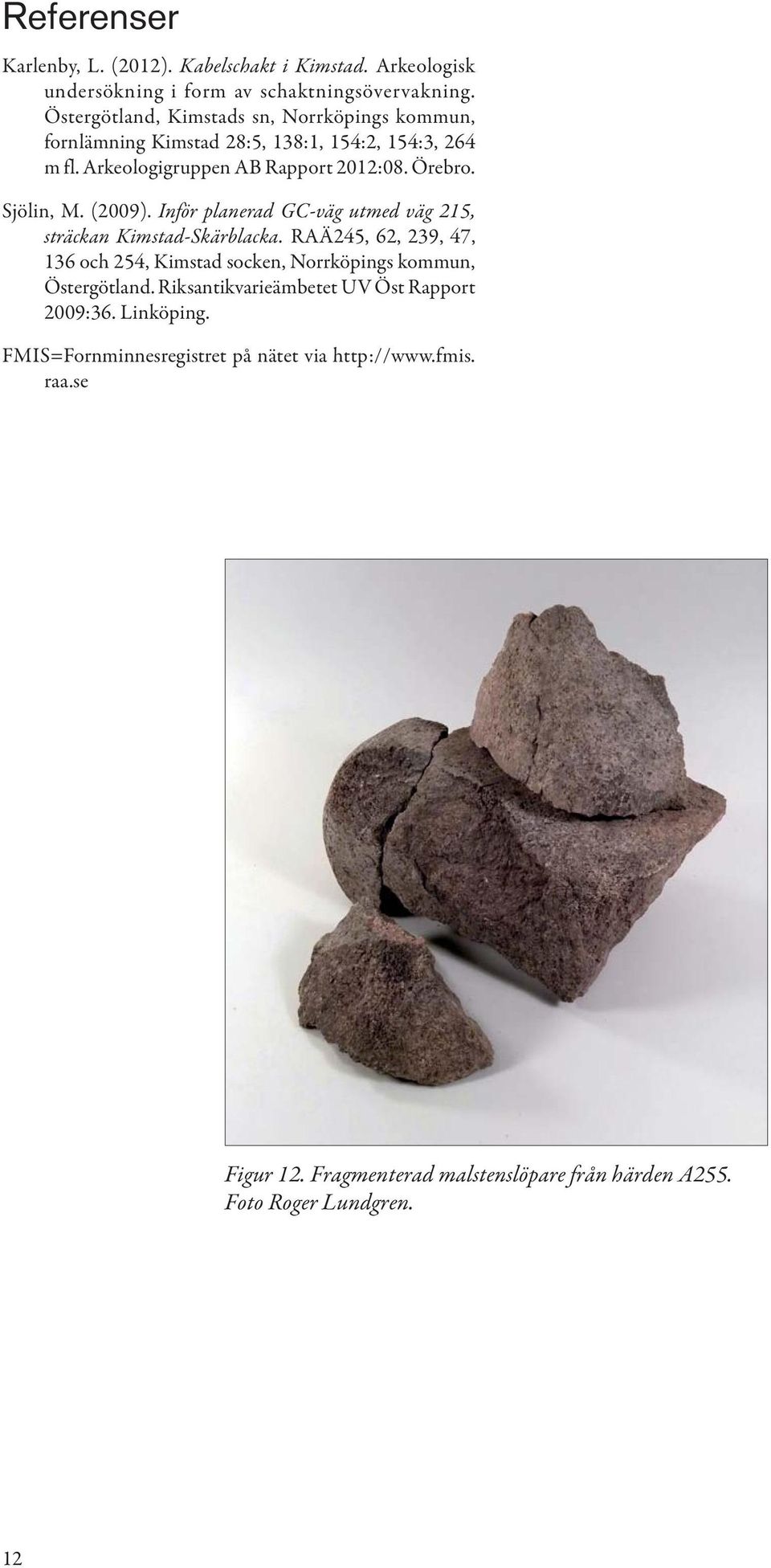

14 Referenser Karlenby, L. (2012). Kabelschakt i Kimstad. Arkeologisk undersökning i form av schaktningsövervakning. Östergötland, Kimstads sn, Norrköpings kommun, fornlämning Kimstad 28:5, 138:1, 154:2, 154:3, 264 m fl. Arkeologigruppen AB Rapport 2012:08. Örebro. Sjölin, M. (2009). Inför planerad GC-väg utmed väg 215, sträckan Kimstad-Skärblacka. RAÄ245, 62, 239, 47, 136 och 254, Kimstad socken, Norrköpings kommun, Östergötland. Riksantikvarieämbetet UV Öst Rapport 2009:36. Linköping. FMIS=Fornminnesregistret på nätet via raa.se Figur 12. Fragmenterad malstenslöpare från härden A255. Foto Roger Lundgren. 12

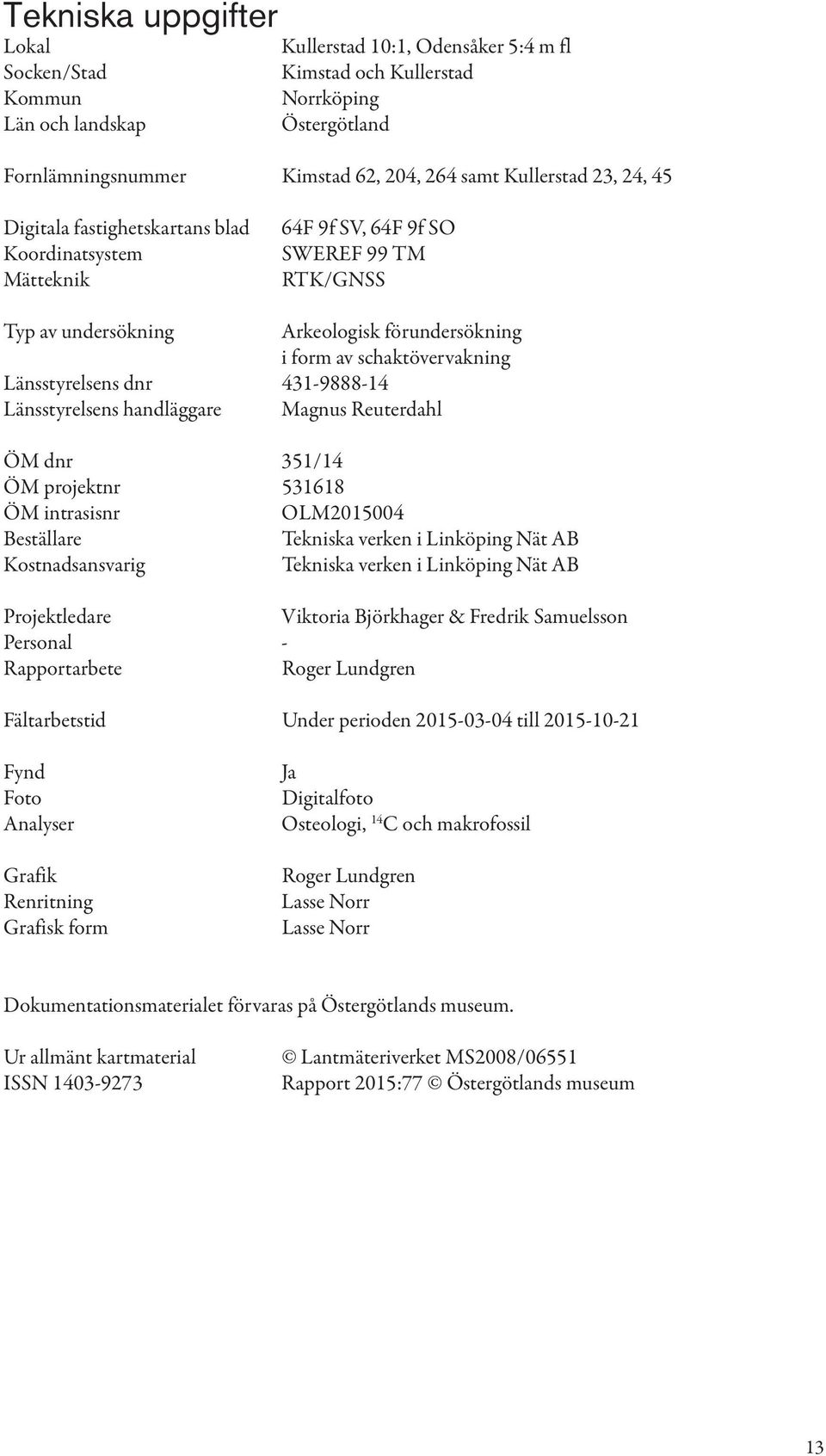

15 Tekniska uppgifter Lokal Socken/Stad Kommun Län och landskap Kullerstad 10:1, Odensåker 5:4 m fl Kimstad och Kullerstad Norrköping Östergötland Fornlämningsnummer Kimstad 62, 204, 264 samt Kullerstad 23, 24, 45 Digitala fastighetskartans blad Koordinatsystem Mätteknik 64F 9f SV, 64F 9f SO SWEREF 99 TM RTK/GNSS Typ av undersökning Arkeologisk förundersökning i form av schaktövervakning Länsstyrelsens dnr Länsstyrelsens handläggare Magnus Reuterdahl ÖM dnr 351/14 ÖM projektnr ÖM intrasisnr OLM Beställare Tekniska verken i Linköping Nät AB Kostnadsansvarig Tekniska verken i Linköping Nät AB Projektledare Viktoria Björkhager & Fredrik Samuelsson Personal - Rapportarbete Roger Lundgren Fältarbetstid Under perioden till Fynd Foto Analyser Grafik Renritning Grafisk form Ja Digitalfoto Osteologi, 14 C och makrofossil Roger Lundgren Lasse Norr Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2015:77 Östergötlands museum 13

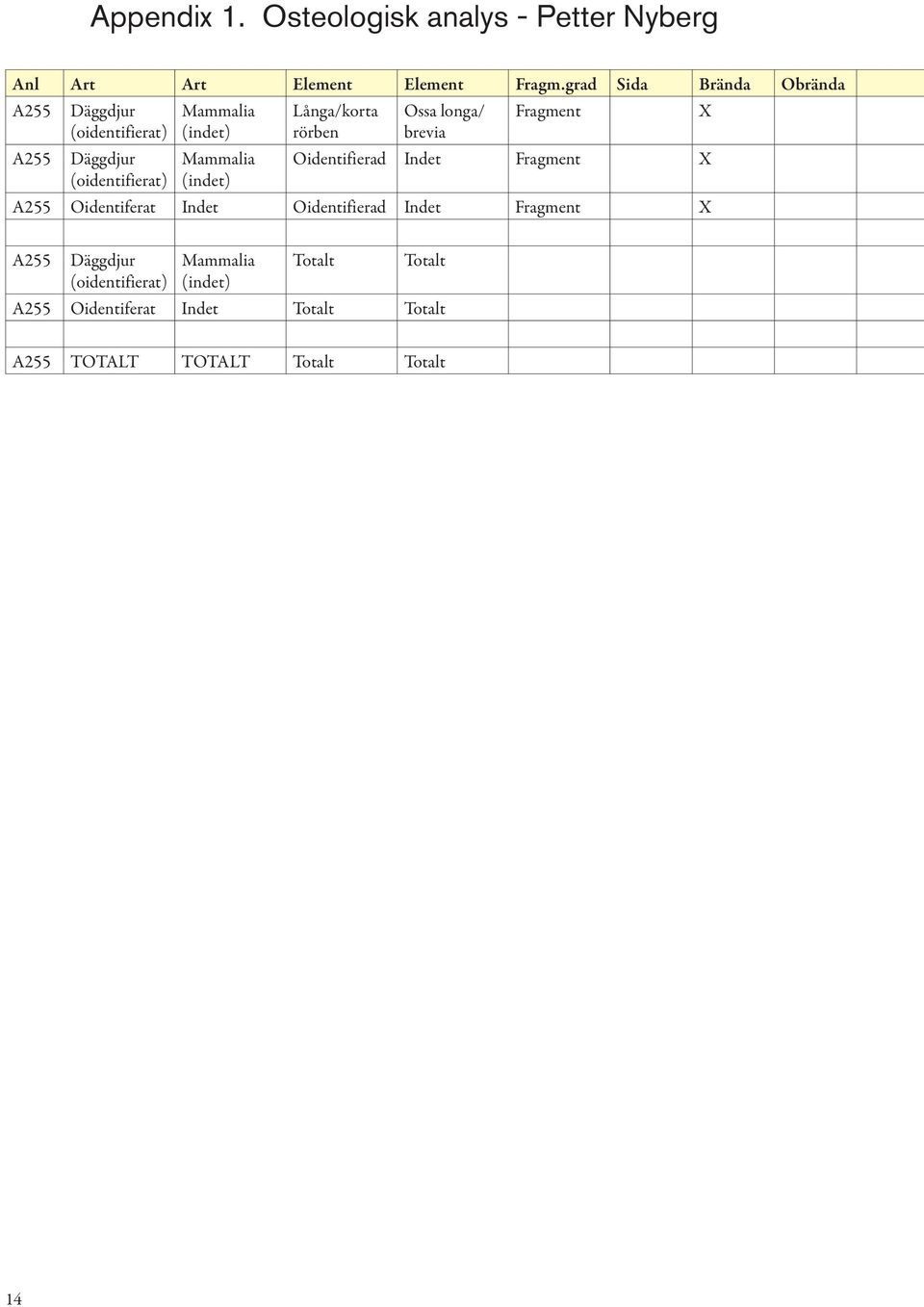

16 Appendix 1. Osteologisk analys - Petter Nyberg Anl Art Art Element Element Fragm.grad Sida Brända Obrända A255 Däggdjur Mammalia Långa/korta Ossa longa/ Fragment X (oidentifierat) (indet) rörben brevia A255 Däggdjur (oidentifierat) Mammalia (indet) Oidentifierad Indet Fragment X A255 Oidentiferat Indet Oidentifierad Indet Fragment X A255 Däggdjur (oidentifierat) Mammalia (indet) Totalt Totalt A255 Oidentiferat Indet Totalt Totalt A255 TOTALT TOTALT Totalt Totalt 14

17 NISP MNE MNI Vikt Kommentarer ,0 Ofullständigt förbrända ,0 Ofullständigt förbrända ,4 Ofullständigt förbrända , , ,4 15

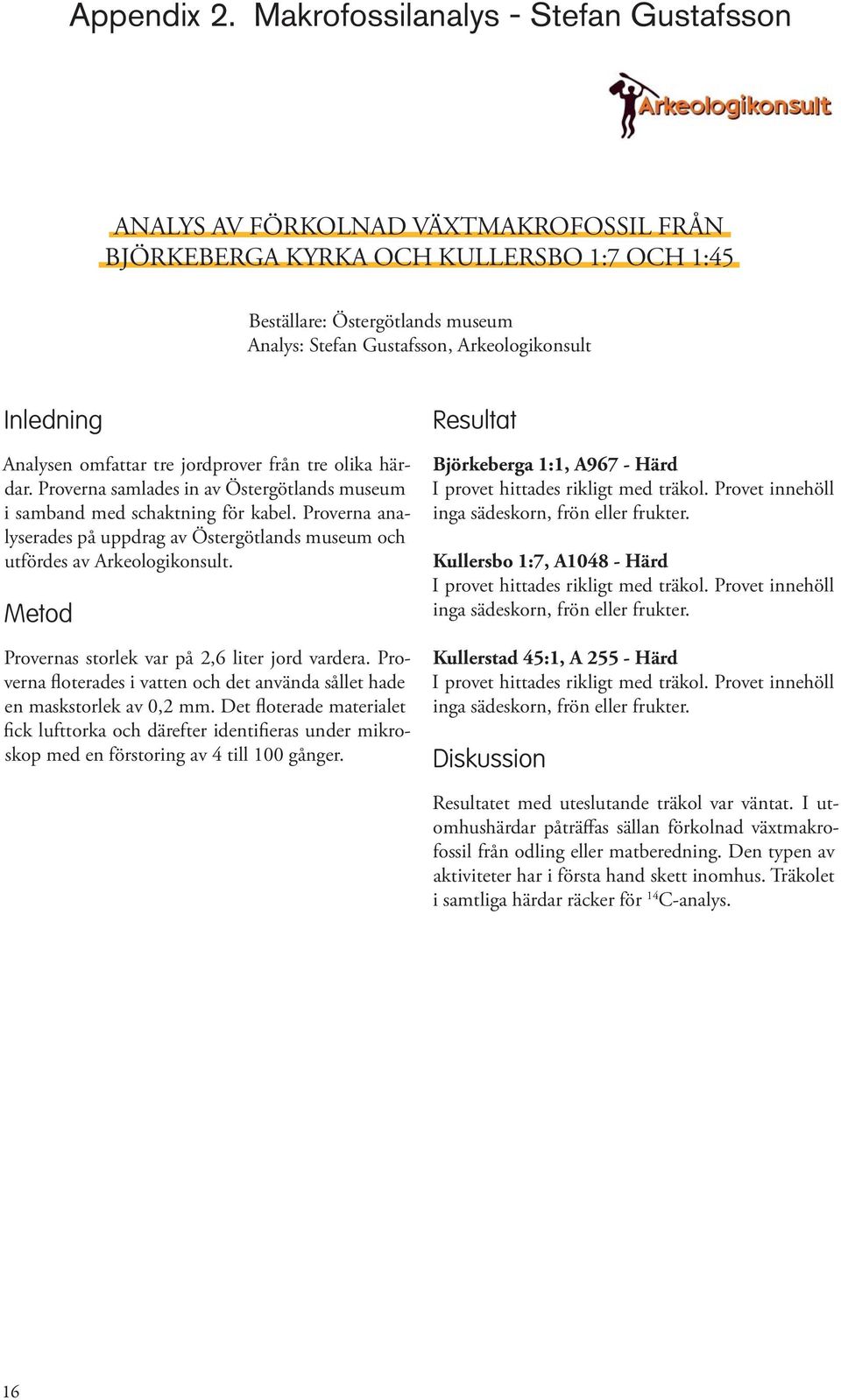

18 Appendix 2. Makrofossilanalys - Stefan Gustafsson ANALYS AV FÖRKOLNAD VÄXTMAKROFOSSIL FRÅN BJÖRKEBERGA KYRKA OCH KULLERSBO 1:7 OCH 1:45 Beställare: Östergötlands museum Analys: Stefan Gustafsson, Arkeologikonsult Inledning Analysen omfattar tre jordprover från tre olika härdar. Proverna samlades in av Östergötlands museum i samband med schaktning för kabel. Proverna analyserades på uppdrag av Östergötlands museum och utfördes av Arkeologikonsult. Metod Provernas storlek var på 2,6 liter jord vardera. Proverna floterades i vatten och det använda sållet hade en maskstorlek av 0,2 mm. Det floterade materialet fick lufttorka och därefter identifieras under mikroskop med en förstoring av 4 till 100 gånger. Resultat Björkeberga 1:1, A967 - Härd I provet hittades rikligt med träkol. Provet innehöll inga sädeskorn, frön eller frukter. Kullersbo 1:7, A Härd I provet hittades rikligt med träkol. Provet innehöll inga sädeskorn, frön eller frukter. Kullerstad 45:1, A Härd I provet hittades rikligt med träkol. Provet innehöll inga sädeskorn, frön eller frukter. Diskussion Resultatet med uteslutande träkol var väntat. I utomhushärdar påträffas sällan förkolnad växtmakrofossil från odling eller matberedning. Den typen av aktiviteter har i första hand skett inomhus. Träkolet i samtliga härdar räcker för 14 C-analys. 16

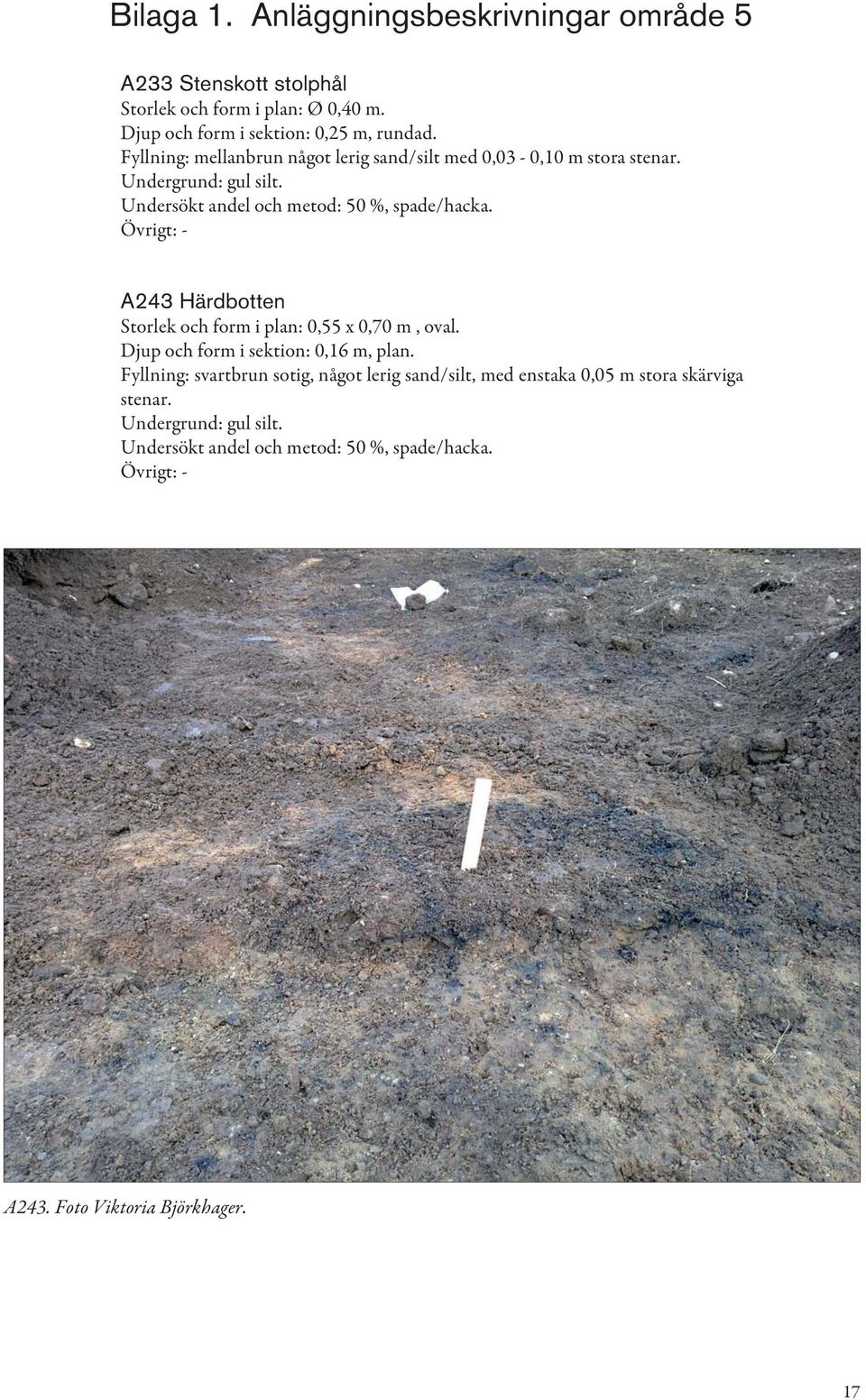

19 Bilaga 1. Anläggningsbeskrivningar område 5 A233 Stenskott stolphål Storlek och form i plan: Ø 0,40 m. Djup och form i sektion: 0,25 m, rundad. Fyllning: mellanbrun något lerig sand/silt med 0,03-0,10 m stora stenar. Undergrund: gul silt. Undersökt andel och metod: 50 %, spade/hacka. Övrigt: - A243 Härdbotten Storlek och form i plan: 0,55 x 0,70 m, oval. Djup och form i sektion: 0,16 m, plan. Fyllning: svartbrun sotig, något lerig sand/silt, med enstaka 0,05 m stora skärviga stenar. Undergrund: gul silt. Undersökt andel och metod: 50 %, spade/hacka. Övrigt: - A243. Foto Viktoria Björkhager. 17

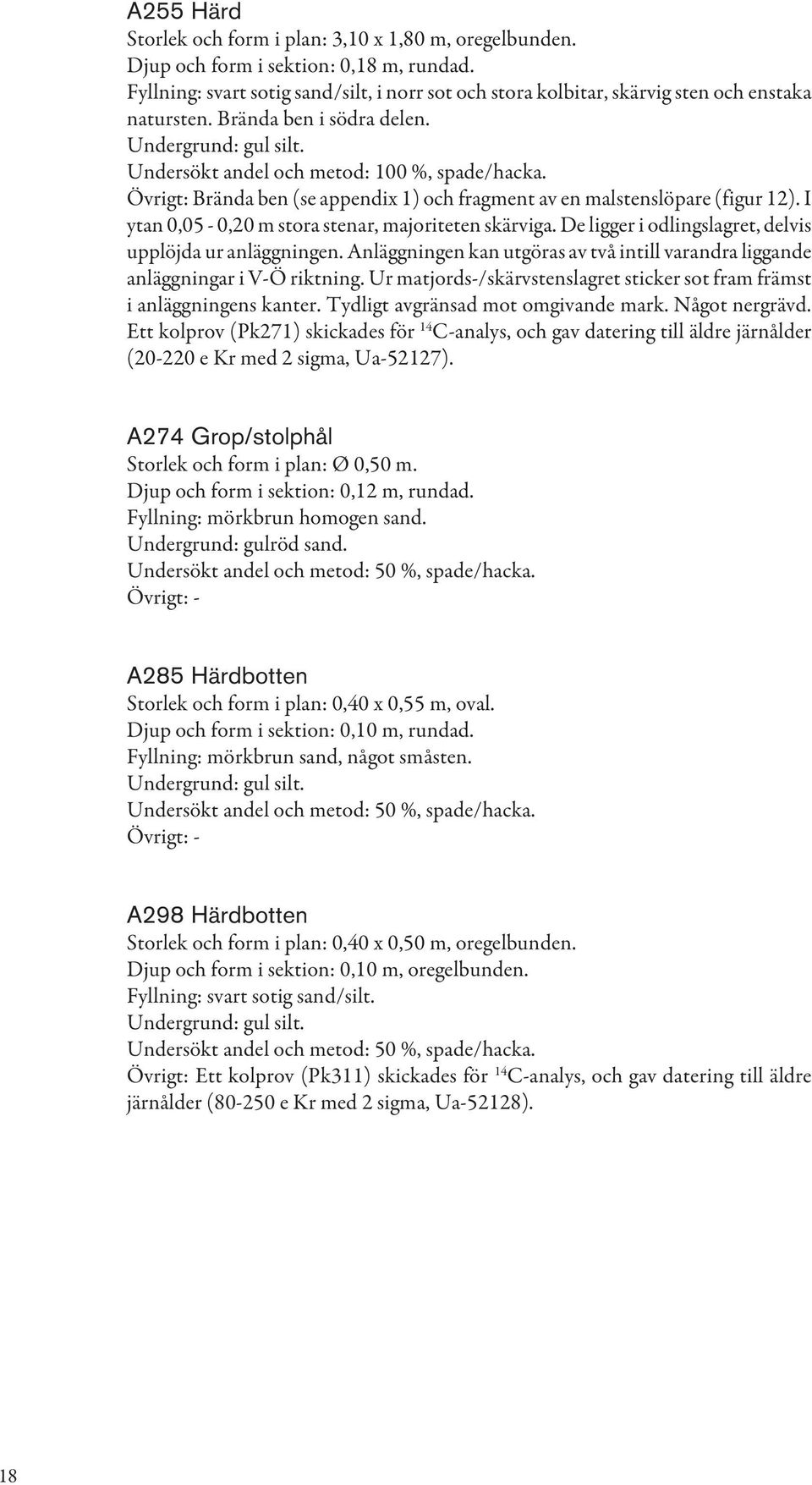

20 A255 Härd Storlek och form i plan: 3,10 x 1,80 m, oregelbunden. Djup och form i sektion: 0,18 m, rundad. Fyllning: svart sotig sand/silt, i norr sot och stora kolbitar, skärvig sten och enstaka natursten. Brända ben i södra delen. Undergrund: gul silt. Undersökt andel och metod: 100 %, spade/hacka. Övrigt: Brända ben (se appendix 1) och fragment av en malstenslöpare (figur 12). I ytan 0,05-0,20 m stora stenar, majoriteten skärviga. De ligger i odlingslagret, delvis upplöjda ur anläggningen. Anläggningen kan utgöras av två intill varandra liggande anläggningar i V-Ö riktning. Ur matjords-/skärvstenslagret sticker sot fram främst i anläggningens kanter. Tydligt avgränsad mot omgivande mark. Något nergrävd. Ett kolprov (Pk271) skickades för 14 C-analys, och gav datering till äldre järnålder ( e Kr med 2 sigma, Ua-52127). A274 Grop/stolphål Storlek och form i plan: Ø 0,50 m. Djup och form i sektion: 0,12 m, rundad. Fyllning: mörkbrun homogen sand. Undergrund: gulröd sand. Undersökt andel och metod: 50 %, spade/hacka. Övrigt: - A285 Härdbotten Storlek och form i plan: 0,40 x 0,55 m, oval. Djup och form i sektion: 0,10 m, rundad. Fyllning: mörkbrun sand, något småsten. Undergrund: gul silt. Undersökt andel och metod: 50 %, spade/hacka. Övrigt: - A298 Härdbotten Storlek och form i plan: 0,40 x 0,50 m, oregelbunden. Djup och form i sektion: 0,10 m, oregelbunden. Fyllning: svart sotig sand/silt. Undergrund: gul silt. Undersökt andel och metod: 50 %, spade/hacka. Övrigt: Ett kolprov (Pk311) skickades för 14 C-analys, och gav datering till äldre järnålder ( e Kr med 2 sigma, Ua-52128). 18

21 A255, från söder. Foto Viktoria Björkhager. A255, från sydväst. Foto Viktoria Björkhager. 19

22 Dnr 351/14:1 A233 mot V Bilaga 2. Ritningar A243 mot N V A255 mot Ö 3 2 B 4 3 B B A255 mot N A274 mot SV A285 mot S A298 mot V Brun (mellanbrun) något lerig sand/silt. 1 Brun (mellanbrun) 2 Gul silt. något lerig sand/silt. 2 Gul silt. 3 Svart sotig sand/silt. 3 Svart sotig 4 sand/silt. Matjord.Mörkbrun lerig silt. 4 Matjord.Mörkbrun 5 Mörkbrun lerig silt. homogen sand. 5 Mörkbrun 6 homogen Gulröd sand. 6 Gulröd sand. 7 Mörkbrun sand, något grusig. 7 Mörkbrun 8 sand, Svartbrun något grusig. sotig, något lerig sand/silt. 8 Svartbrun sotig, något lerig sand/silt. Kimstad - Skärblacka Kullerstad socken Norrköpings kommun, Ög m Profilritning Skala 1:20 Dnr 351/ Viktoria Björkhager Renritning Lasse Norr V

23 Bilaga 3. Kalibrerade 14 C-dateringar Radiocarbon determination 2100BP 2000BP 1900BP 1800BP 1700BP 1600BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 1900±30BP 68.2% probability 65AD (68.2%) 130AD 95.4% probability 20AD (95.4%) 220AD PK271 A CalBC CalBC/CalAD 200CalAD 400CalAD Calibrated date Radiocarbon determination 2100BP 2000BP 1900BP 1800BP 1700BP 1600BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 1839±30BP 68.2% probability 130AD (68.2%) 220AD 95.4% probability 80AD (95.4%) 250AD PK311 A CalBC CalBC/CalAD 200CalAD 400CalAD Calibrated date 21

24 22
