1 Rapport 2013:19 Arkeologisk förundersökning Bredband i Gistad med omnejd RAÄ 41:1, 71:1-4, 77 och 136:1-2 i Gistad sn RAÄ 136:1-4 och 219 i Törnevalla sn Gistad med omnejd Gistad och Törnevalla socknar Linköpings kommun Östergötlands län Rickard Lindberg Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

2

3 Bredband i Gistad med omnejd Innehåll Sammanfattning Inledning Områdesbeskrivning Syfte och frågeställningar Metod och dokumentation Resultat Åtgärdsförslag Referenser Tekniska uppgifter Bilaga 1. Kalibrerad 14 C-datering Bilaga 2. Schakt- och anläggningsplaner Omslagsbild: Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning Den arkeologiska förundersökningen i form av antikvarisk kontroll föranleddes av nedläggning av bredbandskabel i Gistad samhälle med omnejd, Gistad och Törnevalla socknar, Linköpings kommun. Ursprungligen var sju platser utmed ledningssträckan planerade för antikvarisk kontroll. Efter justering av arbetsområdet kvarstod fem platser där antikvarisk kontroll utfördes. Vid Gistads Nedergård kom kabeln att placeras över en höjdsträckning intill ett gravfält (RAÄ 41). Detta är även platsen för Gistads by enligt en geometrisk avmätning från En stäcka på ca 50 m stod under antikvarisk kontroll. Inget av arkeologiskt intresse framkom. Vid Lundbacken går två parallella stensträngar i form av en fägata (RAÄ 136:1-2) rakt ut mot vägbanan och den planerade ledningen. En sträcka på ca 25 m stod under antikvarisk kontroll. Här framkom en härd som undersöktes och dokumenterades. Den aktuella bredbandskabeln kunde förläggas utan att stensträngarna påverkades. På en höjdsträckning vid Karlsberg ligger ett stensträngssystem och två stensättningar (RAÄ 71:1-4). Den planerade kabeln passerade strax söder om dessa lämningar. En sträcka på ca 90 m stod under antikvarisk kontroll. Inget av arkeologiskt intresse framkom. På en höjdsträckning intill gravfältet RAÄ 77 kom kabelschaktet att placeras strax utanför fornlämningen i sydöst i den nu befintliga vägen. En sträcka på ca 30 m stod under antikvarisk kontroll. Här framkom en sot- och kolkoncentration där en bit slagg påträffades. Anläggningen är undersökt och dokumenterad. Inom fastigheten Uggletorp, väster om Gistad, kom bredbandskabeln att placeras mellan två höjdryggar. På den norra höjden ligger ett stensträngssystem och två stensättningar (RAÄ 136:1-4, Törnevalla sn). På den södra höjden finns en kalkugn med tillhörande kalkbrott (RAÄ 219, Törnevalla sn). Den antikvariska kontrollen utfördes här i form av en sökschaktsgrävning. Tre sökschakt öppnades, inget av arkeologiskt intresse framkom. Rickard Lindberg antikvarie 2

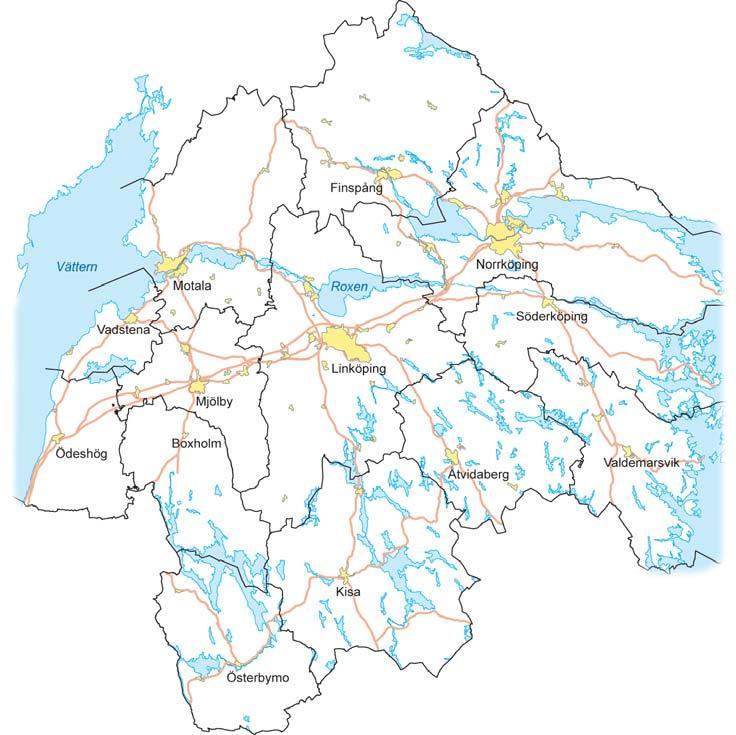

5 Inledning Det aktuella arbetet föranleddes av nedläggning av bredbandskabel i Gistad samhälle med omnejd. Schaktningarna kom nästan uteslutande att ske i vägområdet och då i dikesbotten. Endast en marginell del av sträckningen kom att ske i åkermark. Sträckan för schaktningsarbetet uppgår till ca 13 km. Efter inledande arkivstudier och en besiktning av kabelsträckningen tillsammans med Peab gjordes bedömningen att ingen utredning etapp 1 och 2 var nödvändig utmed kabelsträckningen eftersom kabelsträckningen nästan uteslutande skulle gå i vägområde och dikesbotten. Innan fältarbetet påbörjades reviderades kabelsträckningen vid två tillfällen. Det fanns därefter sju platser där fornlämningar kunde komma att beröras och utmed dessa platser var antikvarisk kontroll nödvändig. Uppdragsgivare var Gistad Fiberbredband ekonomisk förening genom Mikael Hallabro, Norrbro, Gistad som även stod för de arkeologiska kostnaderna. Arbetet har projekterats av Peab Sverige AB, Region Mellersta Anläggning och kontaktperson Tobias Wingmo. Antikvarie Viktoria Björkhager upprättade undersökningsplan och kostnadsberäkning. Ansvarig för fältarbetet och rapporten är undertecknad. Områdesbeskrivning Arbetet planeras inom ett fornlämningsrikt område i den brutna jordbruksbygden öster om Linköping. Flera förhistoriska gravar och gravfält och stensträngssystem berördes av arbetsföretaget. Vid Gistads Nedergård löpte kabeln över en höjdsträckning intill gravfältet RAÄ 41 (Gistad sn) som omfattar lämningar i form av runda, kvadratiska och högliknande stensättningar, domarringar och en rest sten. Detta är även platsen för Gistads by enligt en geometrisk avmätning från 1692 (D14:140-41). Utmed vägen mellan Gistads kyrka och fastigheten Cedersborg finns en höjdsträckning med ett gravfält (RAÄ 81, Gistad sn) med mestadels runda stensättningar men även en rest sten och en stensträng. Kabelsträckningen hade här två alternativ. Det första var att gå i vägen utmed den västra kanten av gravfältet, varvid det finns stor risk för att fast fornlämning skulle komma att påträffas. Det andra alternativet var att förlägga kabeln i ett dike öster om fornlämningen och i så fall bedömdes ingen arkeologisk insats vara nödvändig på denna del av sträckningen. Vid Lundbacken går två parallella stensträngar i form av en fägata (RAÄ 136:2) rakt ut mot vägbanan och kabelsträckningen. Vid besiktningen inför fältarbetet fanns på platsen för fornlämningen inte något dike att förlägga kabeln i. På en höjdsträckningen vid Karlsberg ligger ett stensträngssystem och två stensättningar (RAÄ 71:1-3, Gistad sn). Vägen som kabeln följer passerar höjdsträckningen och stensträngarna leder ned mot denna väg. Mellan fastigheterna Karlsberg och Stommen, söder om Gistad kyrka, kom kabeln att schaktas över en höjdsträckning intill gravfältet RAÄ 77 (Gistad sn). Gravfältet omfattar 21 lämningar i form av högar, stensättningar, treuddar och en rest sten samt en stensträng. Gravfältet har inte någon naturlig avgränsning mot sydost och kabelsträckningen. Vid Sköldsgården, öster om Brånnestad, planerades bredbandskabeln att schaktas i kanten av en höjdsträckning intill tre stensättningar (RAÄ 104:1-3, Gistad sn). Stensättningarna utgörs av två kvadratiska och en rund stensättning. Gravarna ligger på ett krön av en mindre moränhöjd. Kabeln planerades att passera gravarna vid foten av en sydsydostlig sluttning vilket bedömdes kunna medföra att boplatslämningar påträffas. Vid Uggletorp, väster om Gistad, kom kabeln delvis att följa befintliga ledningar i kanten mellan åker och skog intill flera fornlämningar. Utmed en kortare sträcka förlades kabeln mellan två höjdryggar och här finns flera fornlämningar i direkt anslutning. På den norra höjden ligger ett stensträngssystem och två stensättningar (RAÄ 136:1-4, Törnevalla sn). På den södra höjden finns en kalkugn med tillhörande kalkbrott (RAÄ 219, Törnevalla, sn). 3

6 Teckenförklaring Sträckning för antikvarisk kontroll FMIS punkt FMIS linje FMIS yta Figur 4 2. Utdrag ur digitala Fastighetskartan med undersökningsområdena markerade. Skala 1: Lantmäteriverket MS2008/

7 Teckenförklaring Sträckning för antikvarisk kontroll FMIS punkt FMIS linje FMIS yta Figur 3. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1: Lantmäteriverket MS2008/

8 Syfte och frågeställningar Syftet med den arkeologiska förundersökningen var primärt att styra markingreppet så att fast fornlämning skadas så lite som möjligt av det planerade arbetsföretaget och om möjligt justera kabelsträckan så att inte fornlämningar berörs. Om detta inte var möjligt skulle de fornlämningar som framkom vid schaktningen undersökas, dokumenteras och om möjligt dateras. Sammantaget planerades arbetsföretaget ske i en fornlämningstät miljö. Till undersökningen som helhet kan därför följande frågeställning knytas: Finns det eventuella dolda fornlämningar utmed de ovan redovisade platserna och vilken relation har i så fall dessa till de kända fornlämningarna i området? Metod och dokumentation Den arkeologiska förundersökningen utfördes som en antikvarisk kontroll i samband med markarbetena förutom vid Uggletorp där den antikvariska kontrollen genomfördes i form av en sökschaktsgrävning. Påträffad fornlämning undersöktes genom handgrävning och dokumenterades genom fotografering och handritning. Schakten och lämningar mättes in med DGPS och RTK-GPS. Ett kolprov för 14 C-analys insamlades för datering för att om möjligt utröna den kronologiska relationen till närliggande redan kända lämningar. 14 C- analysen utfördes av Ångströmslaboratoriet, Uppsala universitet. Dokumentationsmaterialet förvaras på Östergötlands museum. Resultat Inför fältarbetet var sju platser utmed ledningssträckan planerade för antikvarisk kontroll. Vid gravfältet (RAÄ 81, Gistad sn) och intill tre stensättningar (RAÄ 104:1-3, Gistad sn) kunde ledningssträckan justeras i samband med fältarbetet så att fornlämningarna inte kom att beröras. Efter justering av arbetsområdet Figur 4. Den skadade fägatan RAÄ 136:1-2. Foto från norr, Rickard Lindberg ÖM. 6

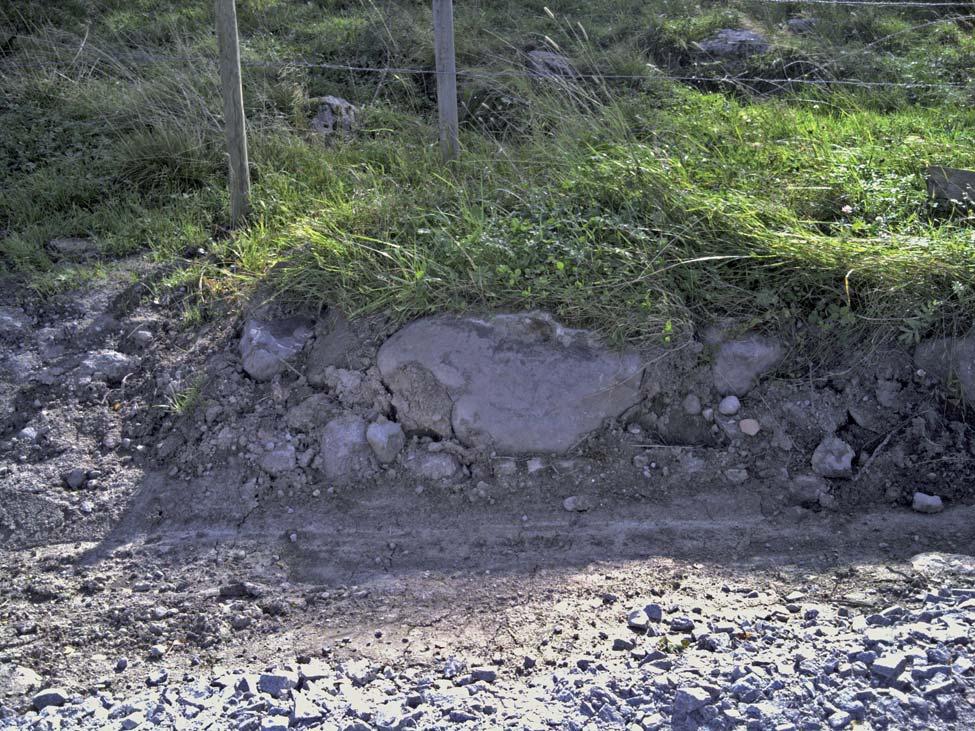

9 kvarstod fem platser där antikvarisk kontroll utfördes. Kabelschakten var 0,6 m breda och 0,25-0,70 m djupa. Undergrunden bestod vanligen av lera. Sökschakten vid RAÄ 136:1-4, Törnevalla sn, var ca 1,5 m breda och 0,4 m djupa och även här bestod undergrunden av lera. Vid Gistads Nedergård kom kabeln att placeras över en höjdsträckning intill gravfältet RAÄ 41. Detta är även platsen för Gistads by enligt en geometrisk avmätning från En sträcka på ca 50 m stod under antikvarisk kontroll (bilaga 2, figur 6). Inget av arkeologiskt intresse framkom. Vid Lundbacken går två parallella stensträngar i form av en fägata (RAÄ 136:1-2) rakt ut mot vägbanan och den planerade ledningen. Vägen hade vid undersökningstillfället precis nyligen varit föremål för vägförbättrade åtgärder i form av dikning. En sträcka på ca 25 m stod under antikvarisk kontroll (bilaga 2, figur 7). Här framkom en härd och de två stensträngarna kunde tydligt ses i det nyligen grävda diket på båda sidor av vägen. Den aktuella bredbandskabeln kunde förläggas i diket utan att stensträngarna påverkades. Den del av härden som framkom i kabelschaktet undersöktes och ett kolprov insamlades, resterande del av härden kvarligger. Kolet daterar härden till förromersk järnålder f Kr, (2 sigma, Ua-45113). Härden kan ha ett möjligt samband med fägatan. Dikningen hade blottlagt stenar i stensträngarna och även rubbat vissa av dessa. Stenar i strängen kunde även observeras i urdikningen på motsatt sida av vägen vilket visar att stensträngen ursprungligen fortsatt mot norr. Stensträngen gick dock inte att följa efter diket och är troligen bortodlad. Stensträngarnas skador dokumenterades och en skadebeskrivning har rapporterats till FMIS. På en höjdsträckning vid Karlsberg ligger ett stensträngssystem och två stensättningar, RAÄ 71:1-4. Den planerade kabeln passerar strax söder om dessa lämningar. En sträcka på ca 90 m stod under antikvarisk kontroll (bilaga 2, figur 8). Inget av arkeologiskt intresse framkom. På höjdsträckning intill gravfältet RAÄ 77 kom kabelschaktet att placeras strax utanför fornlämningen i Figur 5. Höjdsträckning vid Karlsberg. Foto från öster, Rickard Lindberg ÖM. 7

10 sydöst, i den nu befintliga vägen. En sträcka på ca 30 m stod under antikvarisk kontroll (bilaga 2, figur 9). Här framkom en sot- och kolkoncentration där en bit slagg påträffades. Anläggningen hade en längd på ca 0,7 m och ett djup på ca 0,08 m och fyllningen bestod som ovan beskrivits av sot och kol. Anläggningen bedöms inte ha ett samband med gravfältet. Inom fastigheten Uggletorp, väster om Gistad, kom bredbandskabeln att placeras mellan två höjdryggar. På den norra höjden ligger ett stensträngssystem och två stensättningar (RAÄ 136:1-4, Törnevalla sn). På den södra höjden finns en kalkugn med tillhörande kalkbrott (RAÄ 219, Törnevalla sn). Den antikvariska kontrollen utfördes här i form av en sökschaktsgrävning. Tre sökschakt öppnades men inget av arkeologiskt intresse framkom (bilaga 2, figur 10). Åtgärdsförslag Efter genomför arkeologisk förundersökning i form av antikvarisk kontroll bedömer undertecknad att inga ytterligare arkeologiska åtgärder är nödvändiga i ärendet. Beslut fattas av Kultur- och samhällsbyggnadsenheten vid Länsstyrelsen Östergötland. Referenser Informationssystemet om fornminnen (FMIS). Lantmäteristyrelsens arkiv D14:140-41, Prästgården, Gistad sn. Geometrisk avmätning

11 Tekniska uppgifter Lokal Socken Kommun Län och landskap Gistad med omnejd Gistad och Törnevalla Linköping Östergötland Fornlämningar Gistad sn RAÄ 41:1, 71:1-4, 77 och 136:1-2 Törnevalla sn RAÄ 136:1-4 och 219 Digitala fastighetskartans blad 64F 7f NV, 64F 8f SV och 64F 7f NO Koordinater N E Koordinatsystem SWEREF 99 TM Typ av undersökning Arkeologisk förundersökning i form av antikvarisk kontroll Länsstyrelsens handläggare Malin Backman och Magnus Reuterdahl Länsstyrelsens dnr Östergötlands museums dnr 491/11 D:o projektnummer Uppdragsgivare Kostnadsansvarig Gistad Fiberbredband ekonomisk förening Gistad Fiberbredband ekonomisk förening Projektledare Rickard Lindberg och Viktoria Björkhager Personal Ann-Charlott Feldt, Fredrik Samuelsson Fältarbetstid Fynd Foto Analyser Nej Digitalt 14 C Grafik Rickard Lindberg Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2013:19 Östergötlands museum 9

12 Bilaga 1. Kalibrerad 14 C-datering Radiocarbon determination 2400BP 2300BP 2200BP 2100BP 2000BP 1900BP Atmospheric data from Reimer et al (2004);OxCal v3.10 Bronk Ramsey (2005); cub r:5 sd:12 prob usp[chron] Ua : 2156±33BP 68.2% probability 360BC (29.8%) 290BC 230BC ( 2.2%) 220BC 210BC (32.1%) 160BC 130BC ( 4.1%) 110BC 95.4% probability 360BC (36.0%) 270BC 260BC (59.4%) 90BC 400CalBC 200CalBC CalBC/CalAD 200CalAD Calibrated date 10

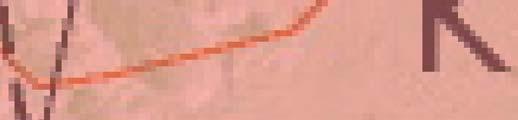

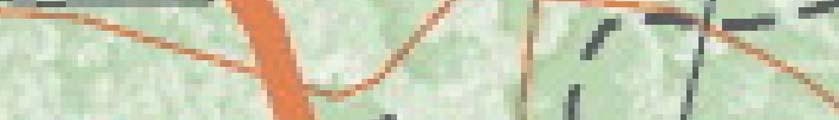

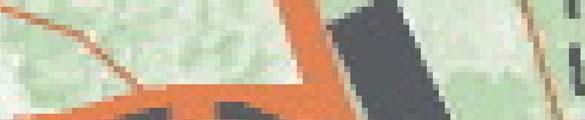

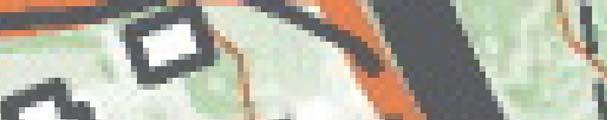

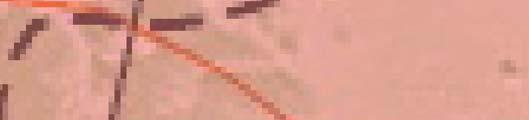

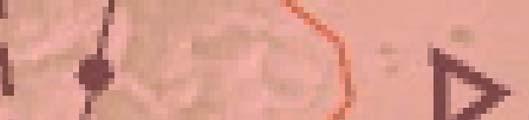

13 Teckenförklaring Schakt FMIS punkt FMIS linje Bilaga 2. Schakt- och anläggningsplaner FMIS yta Gistad 184:1 Gistad 184:1 Gistad 41: Figur 6. Utdrag ur den digitala Fastighetskartan med schaktet vid Gistads Nedergård markerat. Skala 1: Lantmäteriverket MS2008/

14 Gistad 136: Gistad 199:1 Teckenförklaring Härd ad 199:1 Schakt FMIS punkt FMIS linje FMIS yta Gistad 136:2 Gistad 136:1 Gistad Gistad 136: Figur Utdrag ur den digitala Fastighetskartan med schaktet och härden vid Lundbacken markerade. Skala 1:1000. Lantmäteriverket MS2008/06551 Gistad 136 Gistad 136:

15 Teckenförklaring Schakt FMIS punkt FMIS linje FMIS yta Gistad 71:3 Gistad 71:3 Gistad 71:3 Gistad 71:4 Gistad 71:1 Gistad 71:4 Gistad 71:4 Gistad 71: Figur 8. Utdrag ur den digitala Fastighetskartan med schakten vid Karlsberg markerade. Skala 1: Lantmäteriverket MS2008/

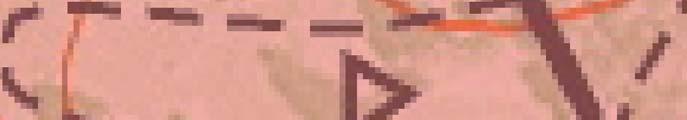

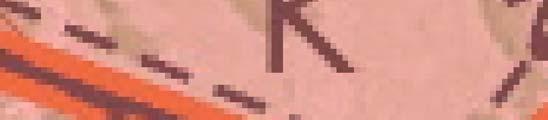

16 Teckenförklaring Sot- och kolkoncentration Schakt FMIS punkt FMIS linje FMIS yta Gistad 77: Figur Utdrag ur den digitala Fastighetskartan med schaktet och sot- och kolkoncentrationen vid gravfältet RAÄ 77 markerade. Skala 1:1000. Lantmäteriverket MS2008/

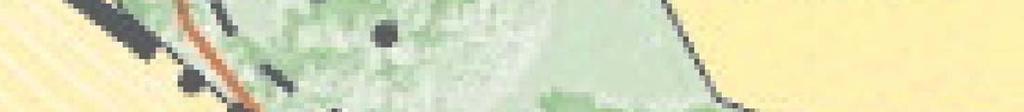

17 Teckenförklaring Schakt FMIS punkt FMIS linje Törnevalla 136:4 FMIS yta Törnevalla 136:1 Törnevalla 136:2 Törnevalla 136: Törnevalla 219: Törnevalla 139: Figur 10. Utdrag ur den digitala Fastighetskartan med schakten intill RAÄ 136:1-4, Törnevalla sn markerade. Skala 1: Lantmäteriverket MS2008/

18 16

19

20 Den arkeologiska förundersökningen i form av antikvarisk kontroll föranleddes av nedläggning av bredbandskabel i Gistad samhälle med omnejd, Gistad och Törnevalla socknar, Linköpings kommun. Ursprungligen var sju platser utmed ledningssträckan planerade för antikvarisk kontroll. Efter justering av arbetsområdet kvarstod fem platser där antikvarisk kontroll utfördes. Vid Lundbacken, intill stensträngarna RAÄ 136:1-2, framkom en härd. Intill gravfältet RAÄ 77 framkom en sot- och kolkoncentration där en bit slagg påträffades. I övrigt påträffades inget av arkeologiskt intresse. ISSN Rapport 2013:19
