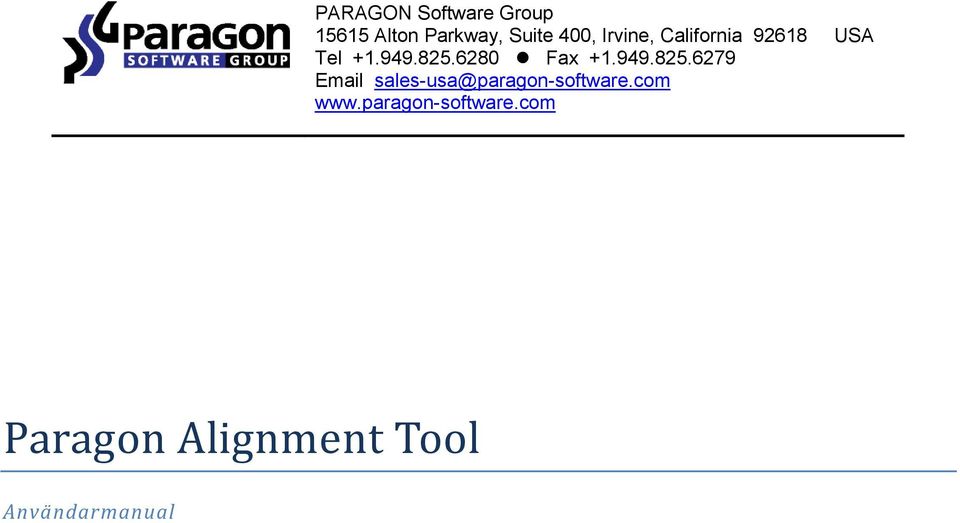

1 PARAGON Software Group Alton Parkway, Suite 400, Irvine, California USA Tel Fax Paragon Alignment Tool Användarmanual

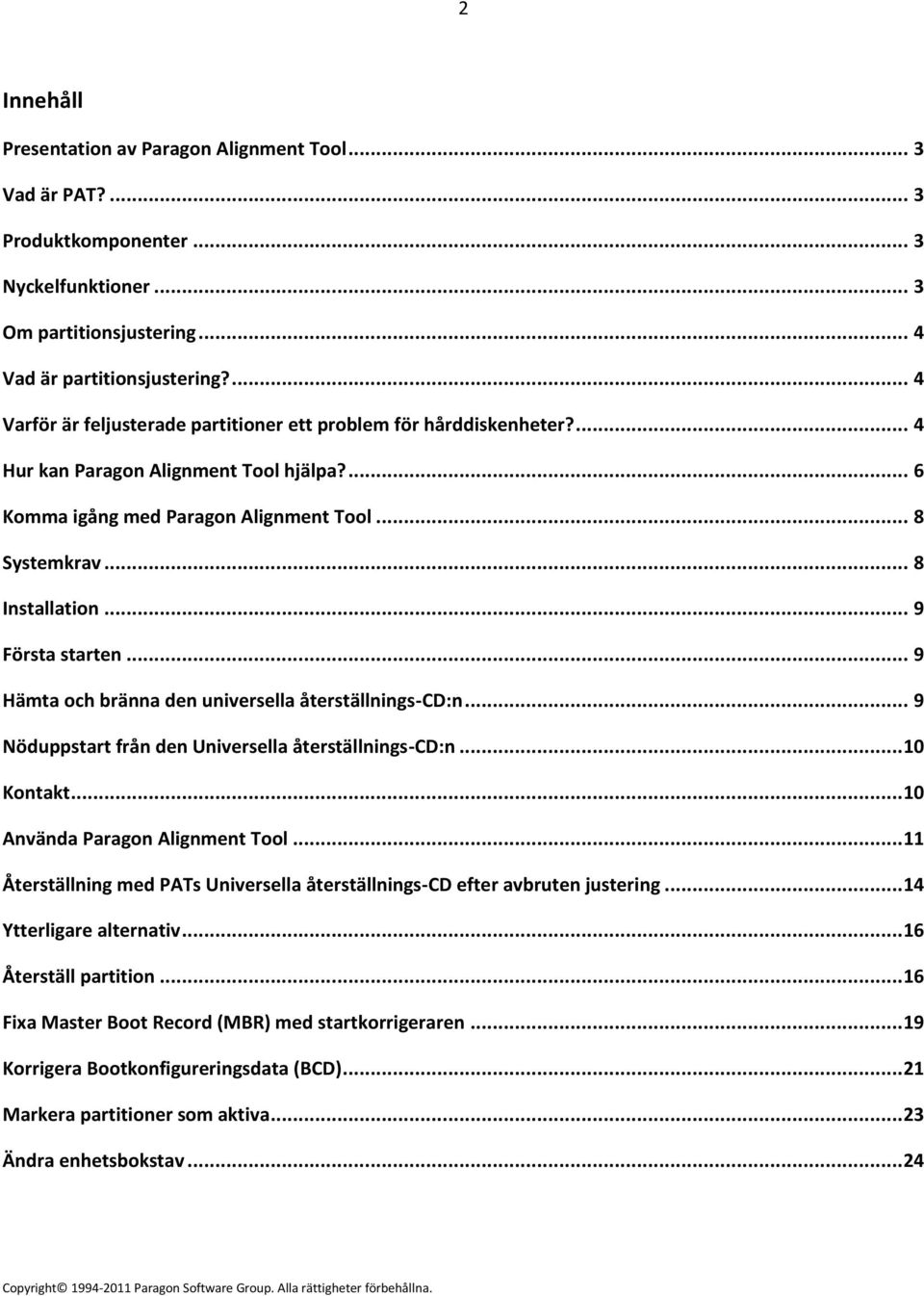

2 2 Innehåll Presentation av Paragon Alignment Tool... 3 Vad är PAT?... 3 Produktkomponenter... 3 Nyckelfunktioner... 3 Om partitionsjustering... 4 Vad är partitionsjustering?... 4 Varför är feljusterade partitioner ett problem för hårddiskenheter?... 4 Hur kan Paragon Alignment Tool hjälpa?... 6 Komma igång med Paragon Alignment Tool... 8 Systemkrav... 8 Installation... 9 Första starten... 9 Hämta och bränna den universella återställnings-cd:n... 9 Nöduppstart från den Universella återställnings-cd:n Kontakt Använda Paragon Alignment Tool Återställning med PATs Universella återställnings-cd efter avbruten justering Ytterligare alternativ Återställ partition Fixa Master Boot Record (MBR) med startkorrigeraren Korrigera Bootkonfigureringsdata (BCD) Markera partitioner som aktiva Ändra enhetsbokstav... 24

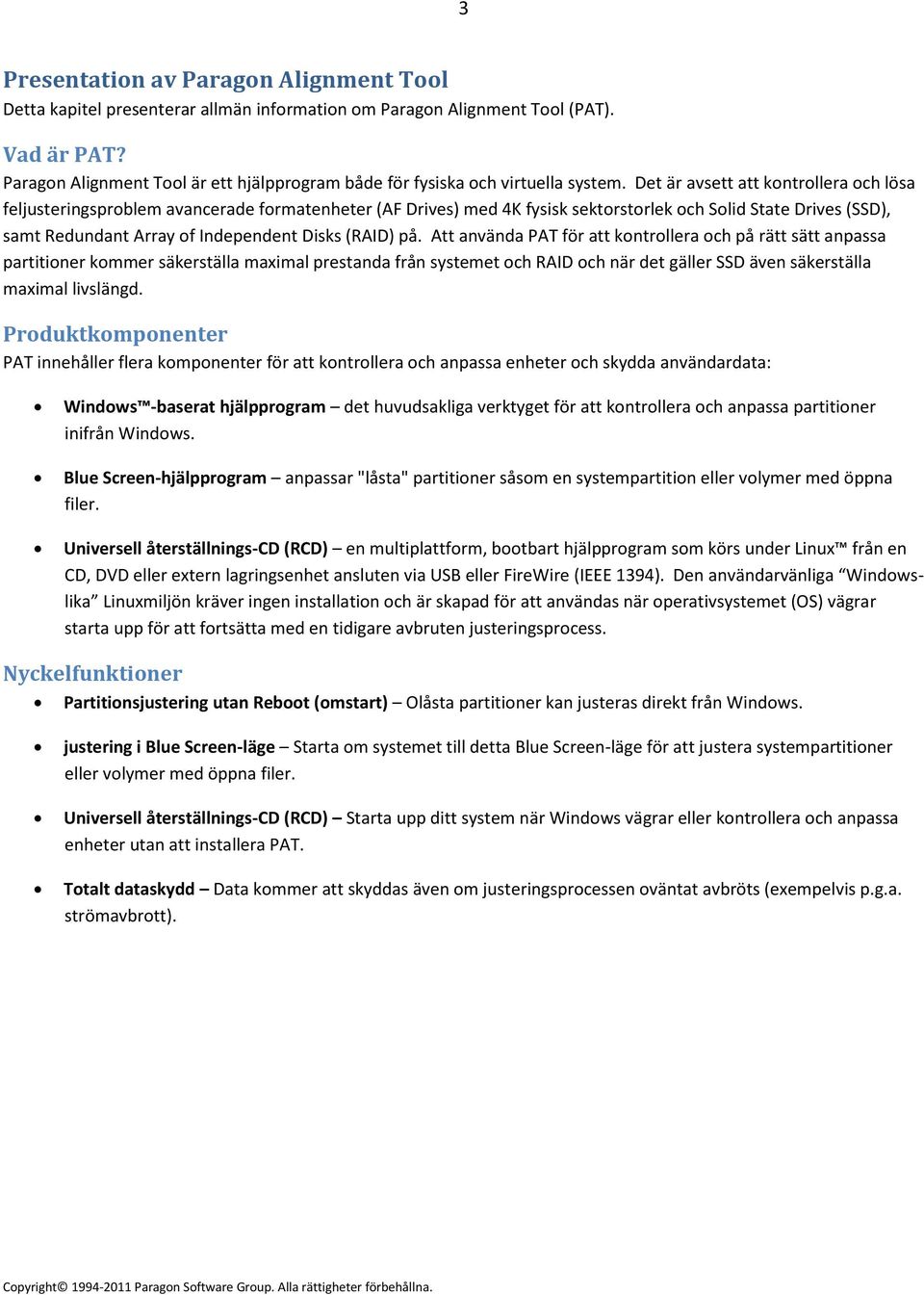

3 3 Presentation av Paragon Alignment Tool Detta kapitel presenterar allmän information om Paragon Alignment Tool (PAT). Vad är PAT? Paragon Alignment Tool är ett hjälpprogram både för fysiska och virtuella system. Det är avsett att kontrollera och lösa feljusteringsproblem avancerade formatenheter (AF Drives) med 4K fysisk sektorstorlek och Solid State Drives (SSD), samt Redundant Array of Independent Disks (RAID) på. Att använda PAT för att kontrollera och på rätt sätt anpassa partitioner kommer säkerställa maximal prestanda från systemet och RAID och när det gäller SSD även säkerställa maximal livslängd. Produktkomponenter PAT innehåller flera komponenter för att kontrollera och anpassa enheter och skydda användardata: Windows -baserat hjälpprogram det huvudsakliga verktyget för att kontrollera och anpassa partitioner inifrån Windows. Blue Screen-hjälpprogram anpassar "låsta" partitioner såsom en systempartition eller volymer med öppna filer. Universell återställnings-cd (RCD) en multiplattform, bootbart hjälpprogram som körs under Linux från en CD, DVD eller extern lagringsenhet ansluten via USB eller FireWire (IEEE 1394). Den användarvänliga Windowslika Linuxmiljön kräver ingen installation och är skapad för att användas när operativsystemet (OS) vägrar starta upp för att fortsätta med en tidigare avbruten justeringsprocess. Nyckelfunktioner Partitionsjustering utan Reboot (omstart) Olåsta partitioner kan justeras direkt från Windows. justering i Blue Screen-läge Starta om systemet till detta Blue Screen-läge för att justera systempartitioner eller volymer med öppna filer. Universell återställnings-cd (RCD) Starta upp ditt system när Windows vägrar eller kontrollera och anpassa enheter utan att installera PAT. Totalt dataskydd Data kommer att skyddas även om justeringsprocessen oväntat avbröts (exempelvis p.g.a. strömavbrott).

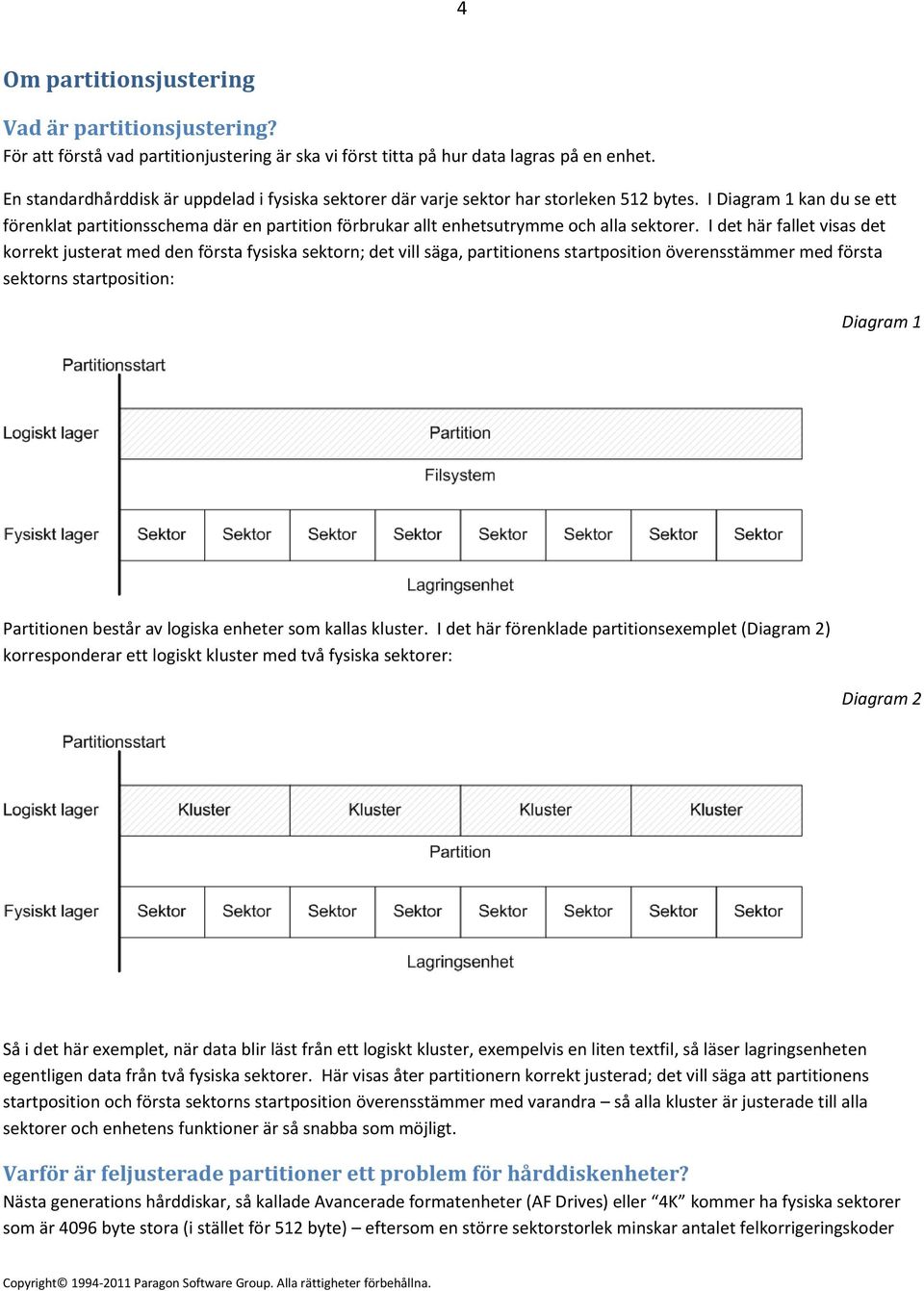

4 4 Om partitionsjustering Vad är partitionsjustering? För att förstå vad partitionjustering är ska vi först titta på hur data lagras på en enhet. En standardhårddisk är uppdelad i fysiska sektorer där varje sektor har storleken 512 bytes. I Diagram 1 kan du se ett förenklat partitionsschema där en partition förbrukar allt enhetsutrymme och alla sektorer. I det här fallet visas det korrekt justerat med den första fysiska sektorn; det vill säga, partitionens startposition överensstämmer med första sektorns startposition: Diagram 1 Partitionen består av logiska enheter som kallas kluster. I det här förenklade partitionsexemplet (Diagram 2) korresponderar ett logiskt kluster med två fysiska sektorer: Diagram 2 Så i det här exemplet, när data blir läst från ett logiskt kluster, exempelvis en liten textfil, så läser lagringsenheten egentligen data från två fysiska sektorer. Här visas åter partitionern korrekt justerad; det vill säga att partitionens startposition och första sektorns startposition överensstämmer med varandra så alla kluster är justerade till alla sektorer och enhetens funktioner är så snabba som möjligt. Varför är feljusterade partitioner ett problem för hårddiskenheter? Nästa generations hårddiskar, så kallade Avancerade formatenheter (AF Drives) eller 4K kommer ha fysiska sektorer som är 4096 byte stora (i stället för 512 byte) eftersom en större sektorstorlek minskar antalet felkorrigeringskoder

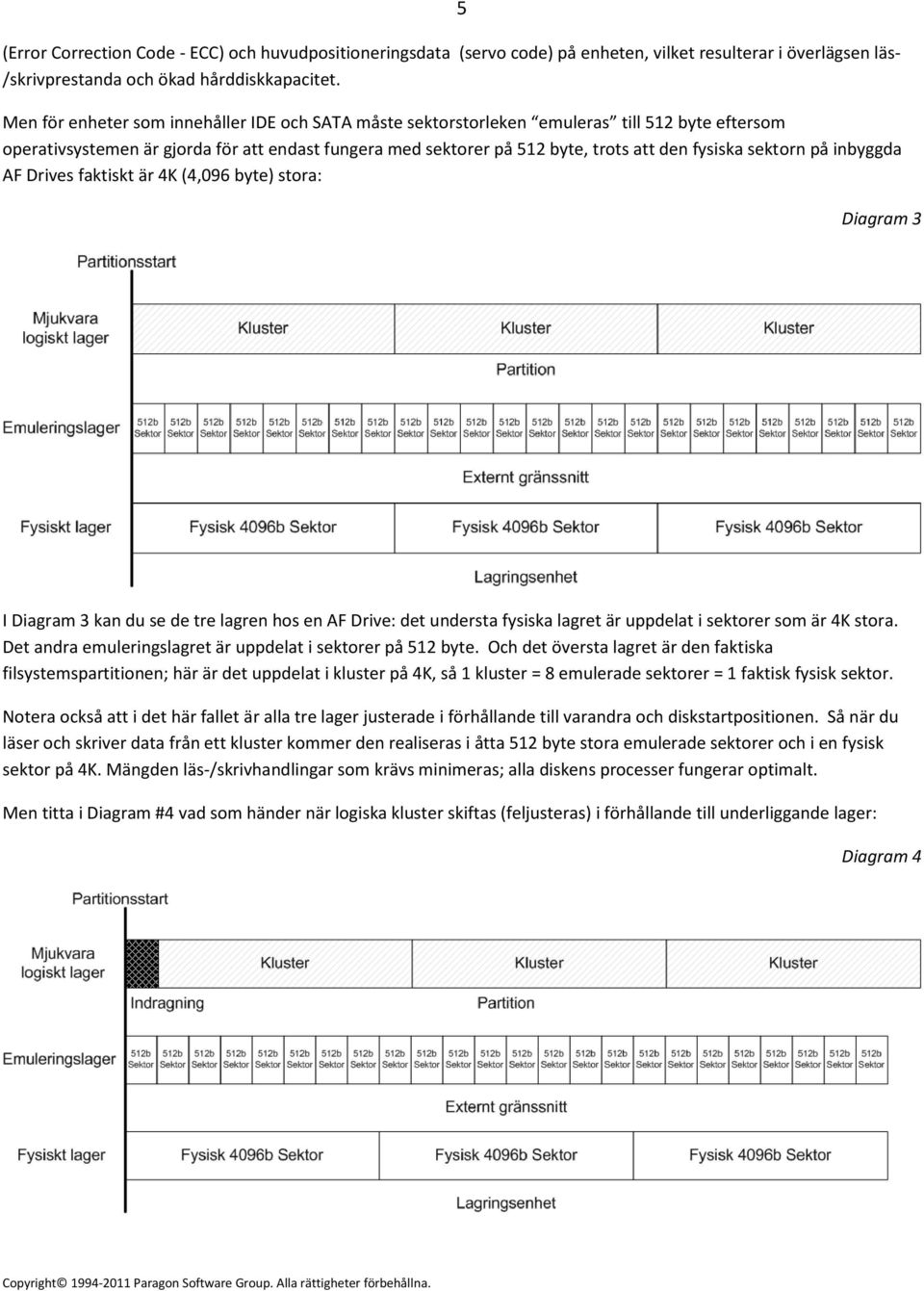

5 (Error Correction Code - ECC) och huvudpositioneringsdata (servo code) på enheten, vilket resulterar i överlägsen läs- /skrivprestanda och ökad hårddiskkapacitet. Men för enheter som innehåller IDE och SATA måste sektorstorleken emuleras till 512 byte eftersom operativsystemen är gjorda för att endast fungera med sektorer på 512 byte, trots att den fysiska sektorn på inbyggda AF Drives faktiskt är 4K (4,096 byte) stora: 5 Diagram 3 I Diagram 3 kan du se de tre lagren hos en AF Drive: det understa fysiska lagret är uppdelat i sektorer som är 4K stora. Det andra emuleringslagret är uppdelat i sektorer på 512 byte. Och det översta lagret är den faktiska filsystemspartitionen; här är det uppdelat i kluster på 4K, så 1 kluster = 8 emulerade sektorer = 1 faktisk fysisk sektor. Notera också att i det här fallet är alla tre lager justerade i förhållande till varandra och diskstartpositionen. Så när du läser och skriver data från ett kluster kommer den realiseras i åtta 512 byte stora emulerade sektorer och i en fysisk sektor på 4K. Mängden läs-/skrivhandlingar som krävs minimeras; alla diskens processer fungerar optimalt. Men titta i Diagram #4 vad som händer när logiska kluster skiftas (feljusteras) i förhållande till underliggande lager: Diagram 4

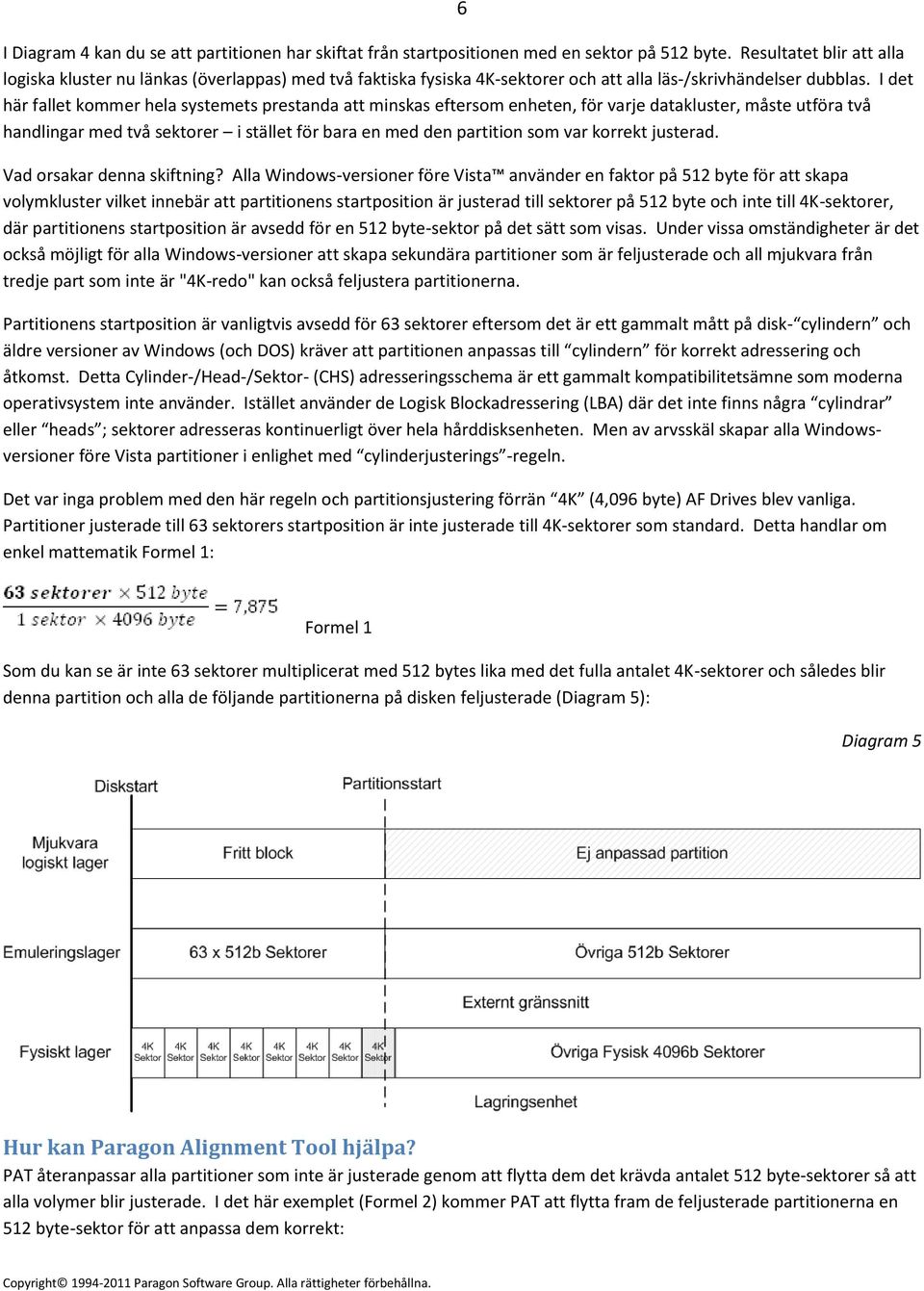

6 6 I Diagram 4 kan du se att partitionen har skiftat från startpositionen med en sektor på 512 byte. Resultatet blir att alla logiska kluster nu länkas (överlappas) med två faktiska fysiska 4K-sektorer och att alla läs-/skrivhändelser dubblas. I det här fallet kommer hela systemets prestanda att minskas eftersom enheten, för varje datakluster, måste utföra två handlingar med två sektorer i stället för bara en med den partition som var korrekt justerad. Vad orsakar denna skiftning? Alla Windows-versioner före Vista använder en faktor på 512 byte för att skapa volymkluster vilket innebär att partitionens startposition är justerad till sektorer på 512 byte och inte till 4K-sektorer, där partitionens startposition är avsedd för en 512 byte-sektor på det sätt som visas. Under vissa omständigheter är det också möjligt för alla Windows-versioner att skapa sekundära partitioner som är feljusterade och all mjukvara från tredje part som inte är "4K-redo" kan också feljustera partitionerna. Partitionens startposition är vanligtvis avsedd för 63 sektorer eftersom det är ett gammalt mått på disk- cylindern och äldre versioner av Windows (och DOS) kräver att partitionen anpassas till cylindern för korrekt adressering och åtkomst. Detta Cylinder-/Head-/Sektor- (CHS) adresseringsschema är ett gammalt kompatibilitetsämne som moderna operativsystem inte använder. Istället använder de Logisk Blockadressering (LBA) där det inte finns några cylindrar eller heads ; sektorer adresseras kontinuerligt över hela hårddisksenheten. Men av arvsskäl skapar alla Windowsversioner före Vista partitioner i enlighet med cylinderjusterings -regeln. Det var inga problem med den här regeln och partitionsjustering förrän 4K (4,096 byte) AF Drives blev vanliga. Partitioner justerade till 63 sektorers startposition är inte justerade till 4K-sektorer som standard. Detta handlar om enkel mattematik Formel 1: Formel 1 Som du kan se är inte 63 sektorer multiplicerat med 512 bytes lika med det fulla antalet 4K-sektorer och således blir denna partition och alla de följande partitionerna på disken feljusterade (Diagram 5): Diagram 5 Hur kan Paragon Alignment Tool hjälpa? PAT återanpassar alla partitioner som inte är justerade genom att flytta dem det krävda antalet 512 byte-sektorer så att alla volymer blir justerade. I det här exemplet (Formel 2) kommer PAT att flytta fram de feljusterade partitionerna en 512 byte-sektor för att anpassa dem korrekt:

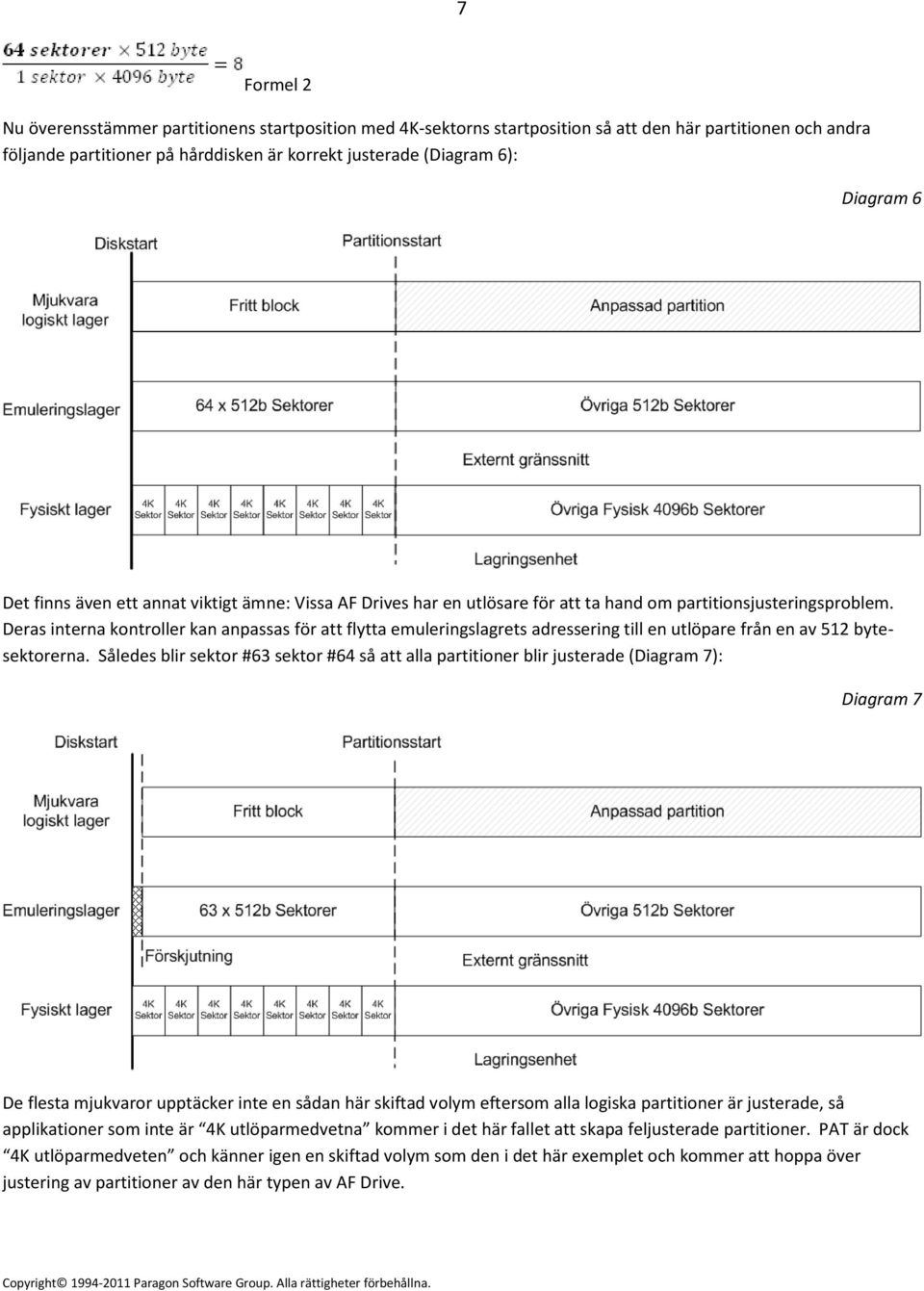

7 7 Formel 2 Nu överensstämmer partitionens startposition med 4K-sektorns startposition så att den här partitionen och andra följande partitioner på hårddisken är korrekt justerade (Diagram 6): Diagram 6 Det finns även ett annat viktigt ämne: Vissa AF Drives har en utlösare för att ta hand om partitionsjusteringsproblem. Deras interna kontroller kan anpassas för att flytta emuleringslagrets adressering till en utlöpare från en av 512 bytesektorerna. Således blir sektor #63 sektor #64 så att alla partitioner blir justerade (Diagram 7): Diagram 7 De flesta mjukvaror upptäcker inte en sådan här skiftad volym eftersom alla logiska partitioner är justerade, så applikationer som inte är 4K utlöparmedvetna kommer i det här fallet att skapa feljusterade partitioner. PAT är dock 4K utlöparmedveten och känner igen en skiftad volym som den i det här exemplet och kommer att hoppa över justering av partitioner av den här typen av AF Drive.

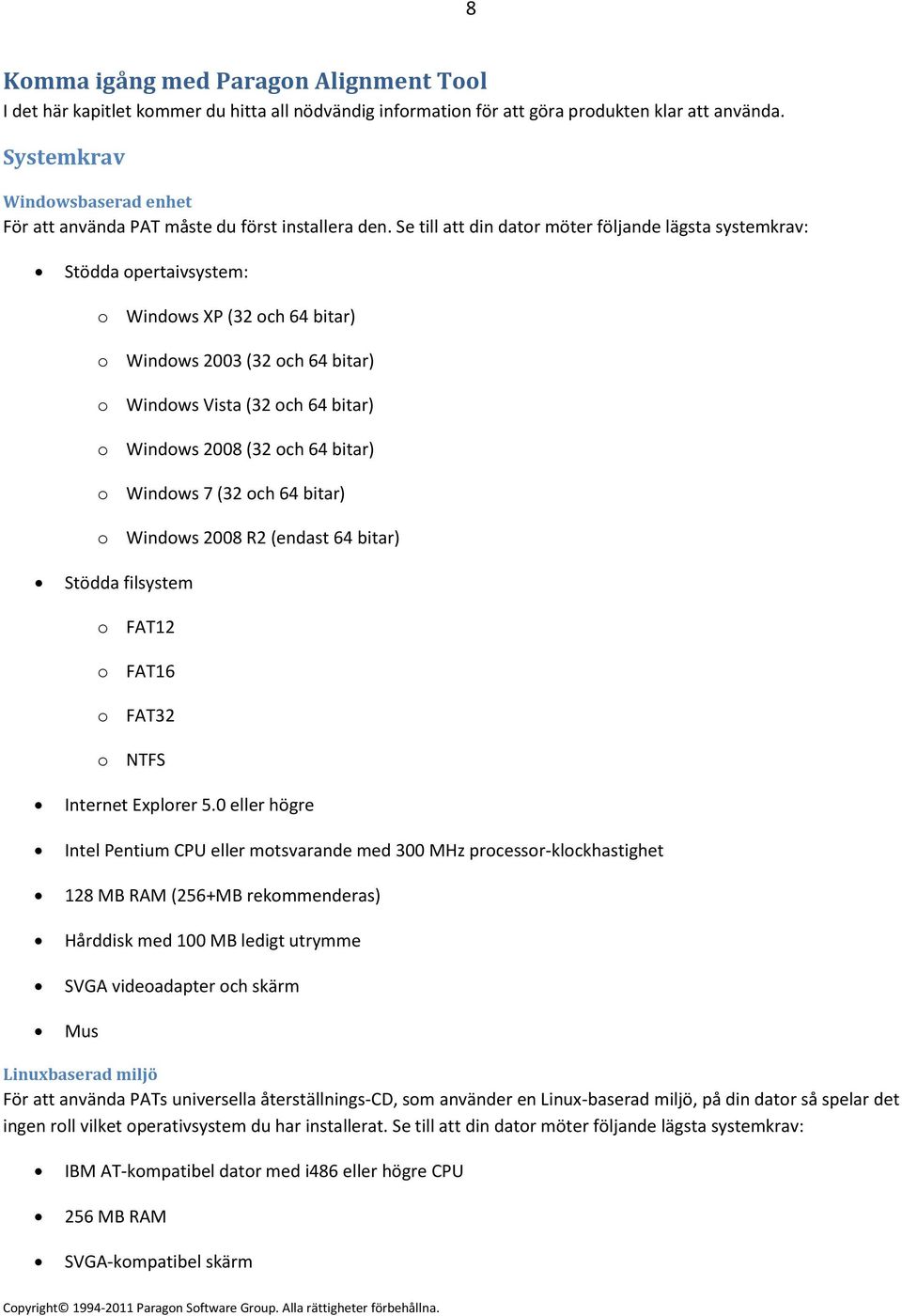

8 8 Komma igång med Paragon Alignment Tool I det här kapitlet kommer du hitta all nödvändig information för att göra produkten klar att använda. Systemkrav Windowsbaserad enhet För att använda PAT måste du först installera den. Se till att din dator möter följande lägsta systemkrav: Stödda opertaivsystem: o Windows XP (32 och 64 bitar) o Windows 2003 (32 och 64 bitar) o Windows Vista (32 och 64 bitar) o Windows 2008 (32 och 64 bitar) o Windows 7 (32 och 64 bitar) o Windows 2008 R2 (endast 64 bitar) Stödda filsystem o FAT12 o FAT16 o FAT32 o NTFS Internet Explorer 5.0 eller högre Intel Pentium CPU eller motsvarande med 300 MHz processor-klockhastighet 128 MB RAM (256+MB rekommenderas) Hårddisk med 100 MB ledigt utrymme SVGA videoadapter och skärm Mus Linuxbaserad miljö För att använda PATs universella återställnings-cd, som använder en Linux-baserad miljö, på din dator så spelar det ingen roll vilket operativsystem du har installerat. Se till att din dator möter följande lägsta systemkrav: IBM AT-kompatibel dator med i486 eller högre CPU 256 MB RAM SVGA-kompatibel skärm

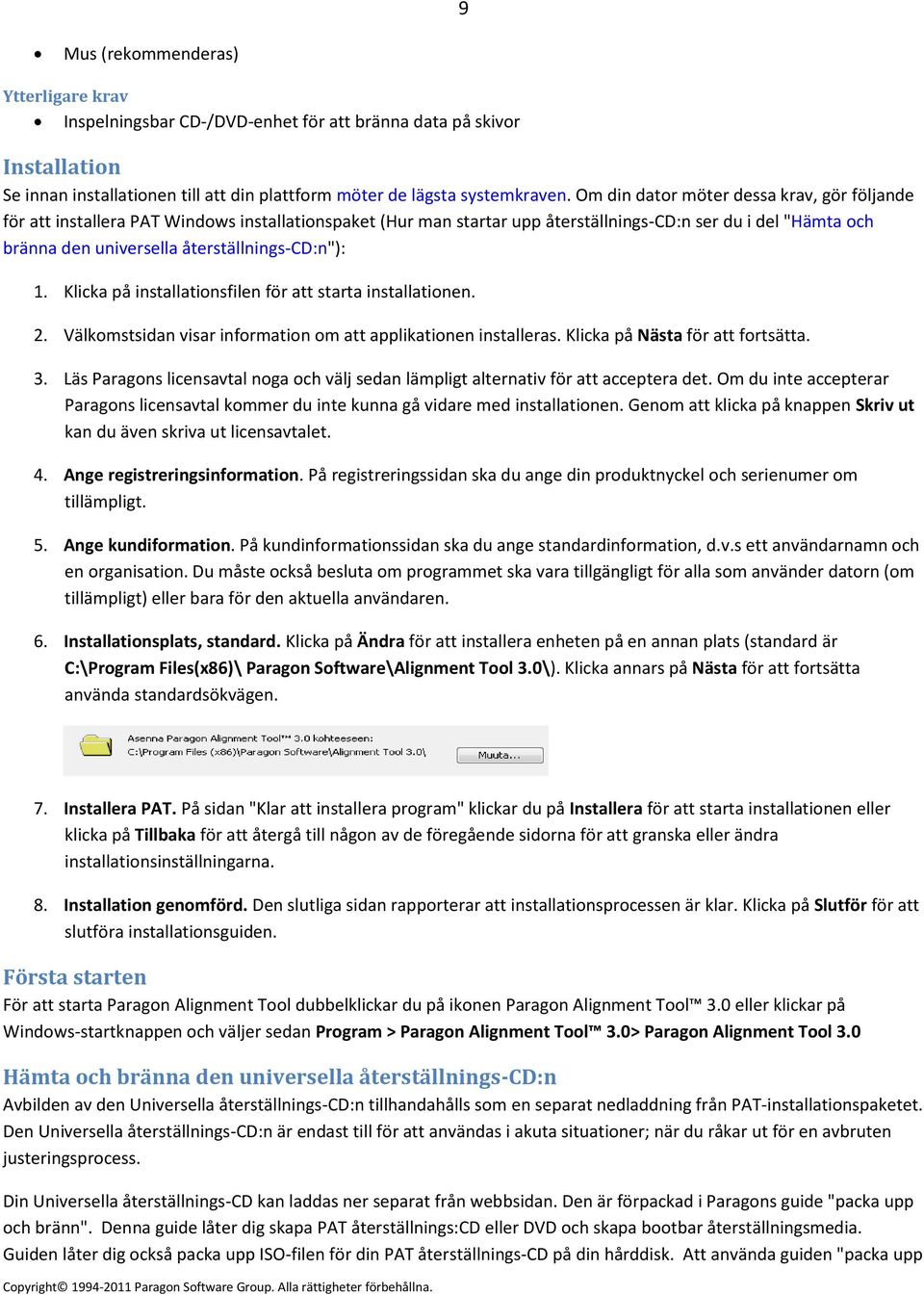

9 9 Mus (rekommenderas) Ytterligare krav Inspelningsbar CD-/DVD-enhet för att bränna data på skivor Installation Se innan installationen till att din plattform möter de lägsta systemkraven. Om din dator möter dessa krav, gör följande för att installera PAT Windows installationspaket (Hur man startar upp återställnings-cd:n ser du i del "Hämta och bränna den universella återställnings-cd:n"): 1. Klicka på installationsfilen för att starta installationen. 2. Välkomstsidan visar information om att applikationen installeras. Klicka på Nästa för att fortsätta. 3. Läs Paragons licensavtal noga och välj sedan lämpligt alternativ för att acceptera det. Om du inte accepterar Paragons licensavtal kommer du inte kunna gå vidare med installationen. Genom att klicka på knappen Skriv ut kan du även skriva ut licensavtalet. 4. Ange registreringsinformation. På registreringssidan ska du ange din produktnyckel och serienumer om tillämpligt. 5. Ange kundiformation. På kundinformationssidan ska du ange standardinformation, d.v.s ett användarnamn och en organisation. Du måste också besluta om programmet ska vara tillgängligt för alla som använder datorn (om tillämpligt) eller bara för den aktuella användaren. 6. Installationsplats, standard. Klicka på Ändra för att installera enheten på en annan plats (standard är C:\Program Files(x86)\ Paragon Software\Alignment Tool 3.0\). Klicka annars på Nästa för att fortsätta använda standardsökvägen. 7. Installera PAT. På sidan "Klar att installera program" klickar du på Installera för att starta installationen eller klicka på Tillbaka för att återgå till någon av de föregående sidorna för att granska eller ändra installationsinställningarna. 8. Installation genomförd. Den slutliga sidan rapporterar att installationsprocessen är klar. Klicka på Slutför för att slutföra installationsguiden. Första starten För att starta Paragon Alignment Tool dubbelklickar du på ikonen Paragon Alignment Tool 3.0 eller klickar på Windows-startknappen och väljer sedan Program > Paragon Alignment Tool 3.0> Paragon Alignment Tool 3.0 Hämta och bränna den universella återställnings-cd:n Avbilden av den Universella återställnings-cd:n tillhandahålls som en separat nedladdning från PAT-installationspaketet. Den Universella återställnings-cd:n är endast till för att användas i akuta situationer; när du råkar ut för en avbruten justeringsprocess. Din Universella återställnings-cd kan laddas ner separat från webbsidan. Den är förpackad i Paragons guide "packa upp och bränn". Denna guide låter dig skapa PAT återställnings:cd eller DVD och skapa bootbar återställningsmedia. Guiden låter dig också packa upp ISO-filen för din PAT återställnings-cd på din hårddisk. Att använda guiden "packa upp

10 och bränn" förhindrar att du behöver använda en tredje parts programmeringsverktyg för att skapa PATåterställningsmedia. 10 Använd det tredjepartsverktyg du önskar för att packa upp ISO-filen för PATs återställnings-cd från guiden "packa upp och bränn" och för att bränna ISO-avbilden av Paragon Alignment Tool Universell återställnings-cd på CD eller DVD. Nöduppstart från den Universella återställnings-cd:n Denna Linuxbaserade återställnings-cd kan användas för att starta upp din dator till PATs återställningsmiljö och få åtkomst till din hårddisk i återställningssyfte. Om en justeringsprocess har stoppats eller oväntat avbrutits så kan du fortsätta med justeringen. För att återuppta justeringsprocessen, starta datorn och starta upp från PATs Universella återställnings-cd. Kontakt Om du behöver teknisk hjälp med produkten eller vill ha information om ytterligare Paragon-produkten, använd följande länkar: Tjänst Besök Paragons webbsida Kontakt

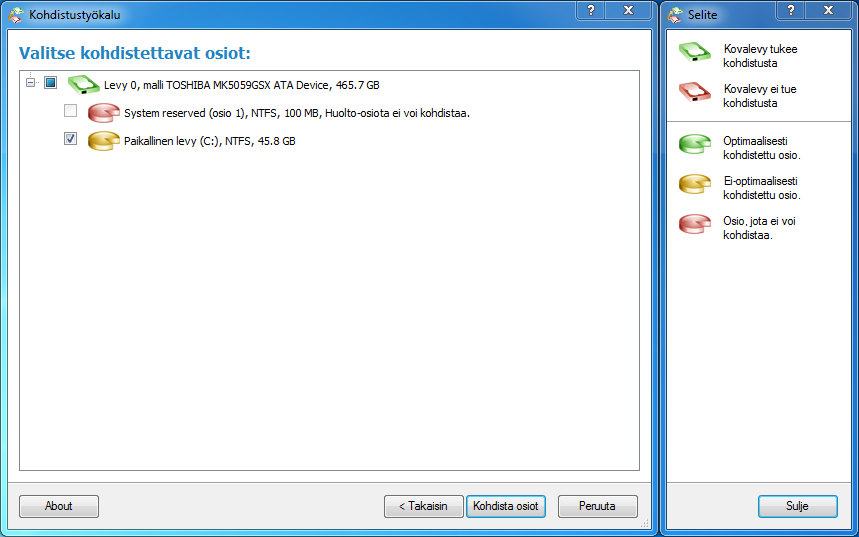

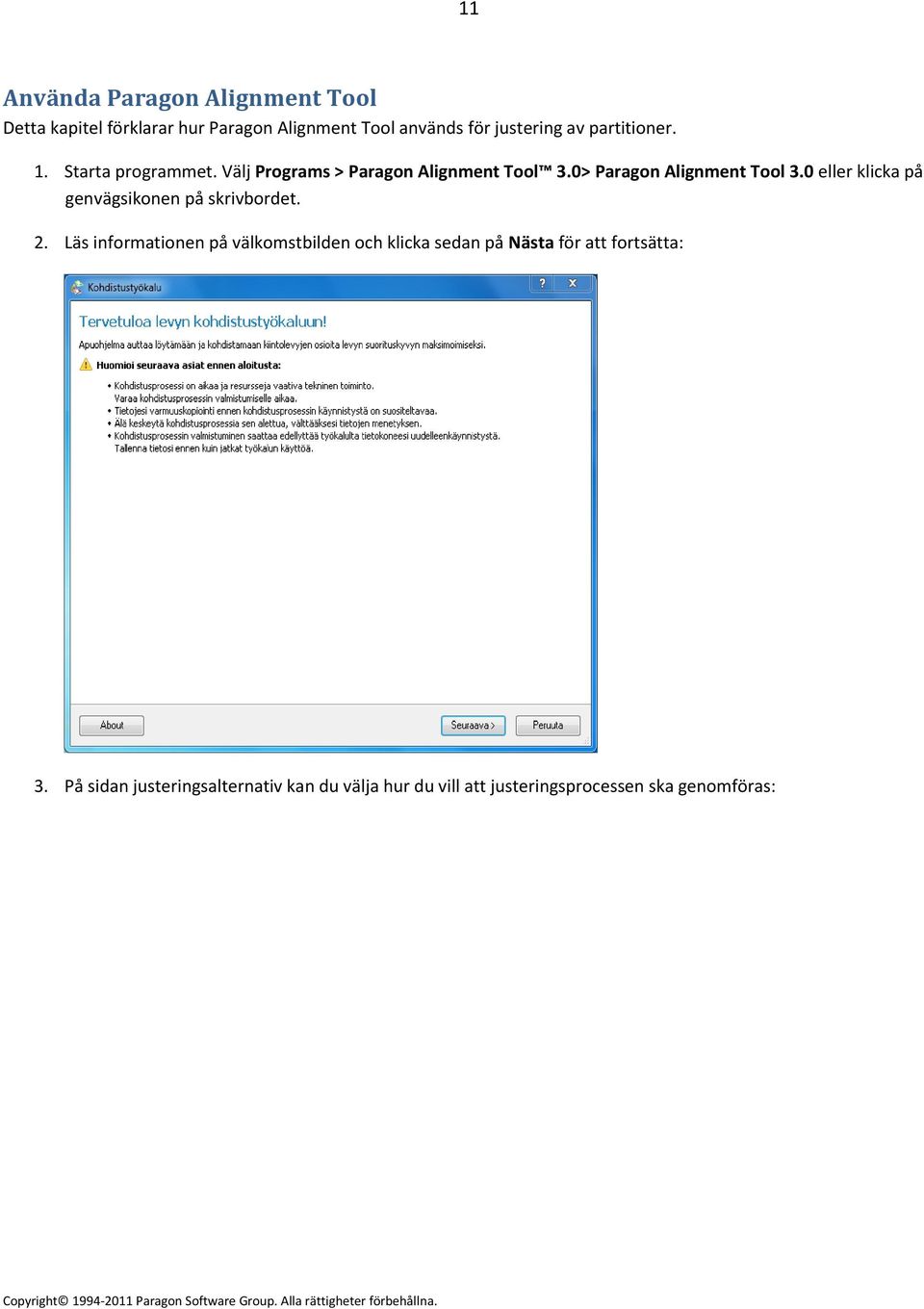

11 11 Använda Paragon Alignment Tool Detta kapitel förklarar hur Paragon Alignment Tool används för justering av partitioner. 1. Starta programmet. Välj Programs > Paragon Alignment Tool 3.0> Paragon Alignment Tool 3.0 eller klicka på genvägsikonen på skrivbordet. 2. Läs informationen på välkomstbilden och klicka sedan på Nästa för att fortsätta: 3. På sidan justeringsalternativ kan du välja hur du vill att justeringsprocessen ska genomföras:

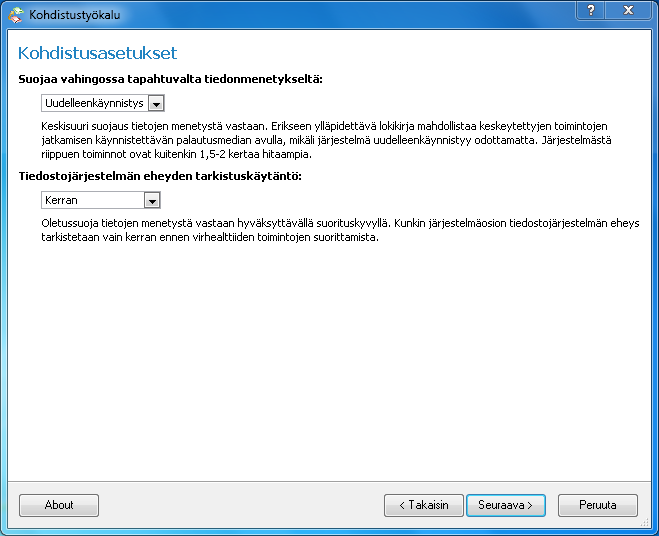

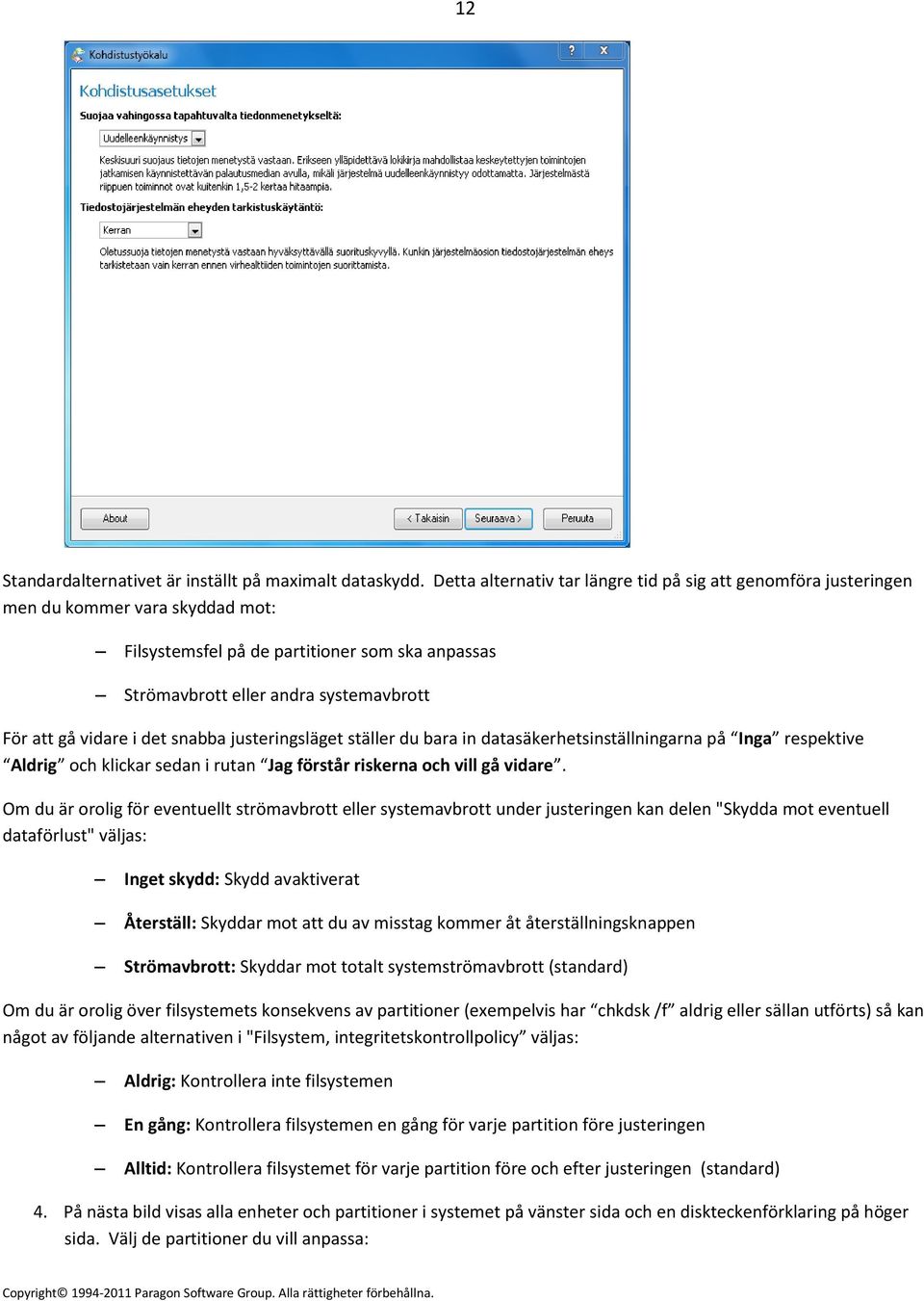

12 12 Standardalternativet är inställt på maximalt dataskydd. Detta alternativ tar längre tid på sig att genomföra justeringen men du kommer vara skyddad mot: Filsystemsfel på de partitioner som ska anpassas Strömavbrott eller andra systemavbrott För att gå vidare i det snabba justeringsläget ställer du bara in datasäkerhetsinställningarna på Inga respektive Aldrig och klickar sedan i rutan Jag förstår riskerna och vill gå vidare. Om du är orolig för eventuellt strömavbrott eller systemavbrott under justeringen kan delen "Skydda mot eventuell dataförlust" väljas: Inget skydd: Skydd avaktiverat Återställ: Skyddar mot att du av misstag kommer åt återställningsknappen Strömavbrott: Skyddar mot totalt systemströmavbrott (standard) Om du är orolig över filsystemets konsekvens av partitioner (exempelvis har chkdsk /f aldrig eller sällan utförts) så kan något av följande alternativen i "Filsystem, integritetskontrollpolicy väljas: Aldrig: Kontrollera inte filsystemen En gång: Kontrollera filsystemen en gång för varje partition före justeringen Alltid: Kontrollera filsystemet för varje partition före och efter justeringen (standard) 4. På nästa bild visas alla enheter och partitioner i systemet på vänster sida och en diskteckenförklaring på höger sida. Välj de partitioner du vill anpassa:

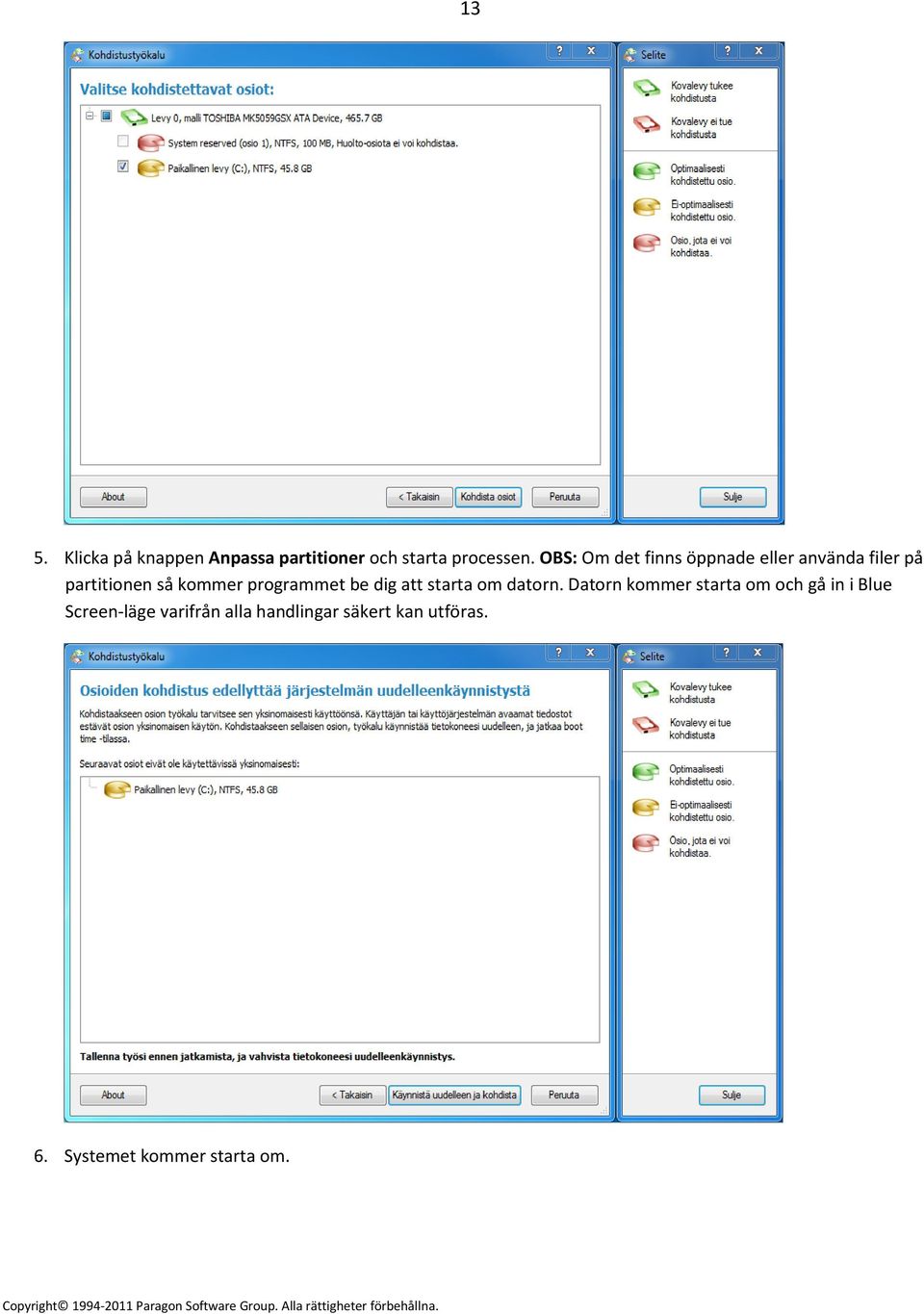

13 13 5. Klicka på knappen Anpassa partitioner och starta processen. OBS: Om det finns öppnade eller använda filer på partitionen så kommer programmet be dig att starta om datorn. Datorn kommer starta om och gå in i Blue Screen-läge varifrån alla handlingar säkert kan utföras. 6. Systemet kommer starta om.

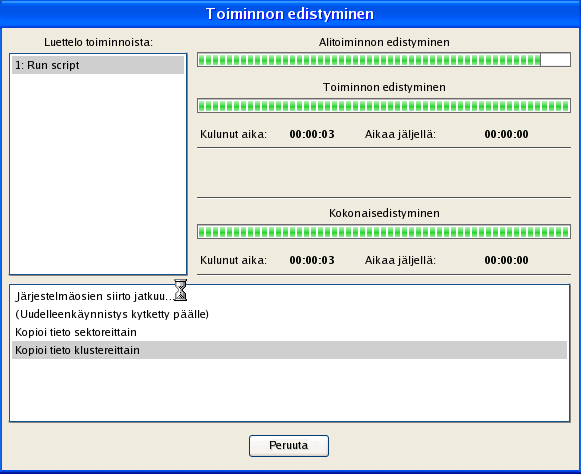

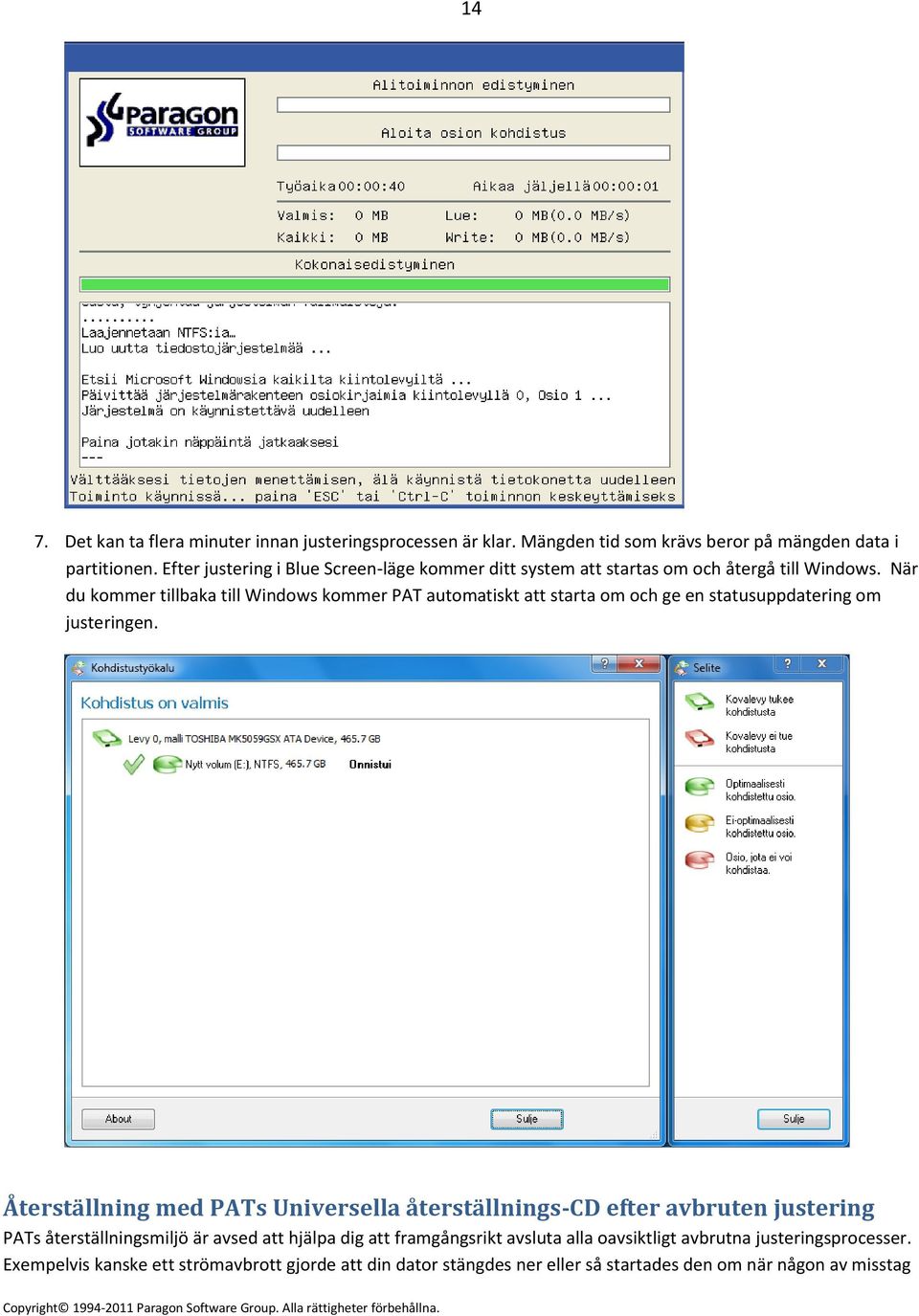

14 14 7. Det kan ta flera minuter innan justeringsprocessen är klar. Mängden tid som krävs beror på mängden data i partitionen. Efter justering i Blue Screen-läge kommer ditt system att startas om och återgå till Windows. När du kommer tillbaka till Windows kommer PAT automatiskt att starta om och ge en statusuppdatering om justeringen. Återställning med PATs Universella återställnings-cd efter avbruten justering PATs återställningsmiljö är avsed att hjälpa dig att framgångsrikt avsluta alla oavsiktligt avbrutna justeringsprocesser. Exempelvis kanske ett strömavbrott gjorde att din dator stängdes ner eller så startades den om när någon av misstag

15 15 kom åt knappen under justeringen av systempartitionerna och du kan inte längre starta upp ditt operativsystem. Starta bara om datorn med PATs Universella återställnings-cd och fortsätt med justeringsprocessen. 1. Starta din dator och starta upp från PATs Universella återställnings-cd. 2. Ett varningsmeddelande visas som säger att en avbruten justeringsprocess upptäckts. 3. Klicka på Ja för att fortsätta den avbrutna justeringsprocessen. 4. När justeringsprocessen är klar startar du om din dator.

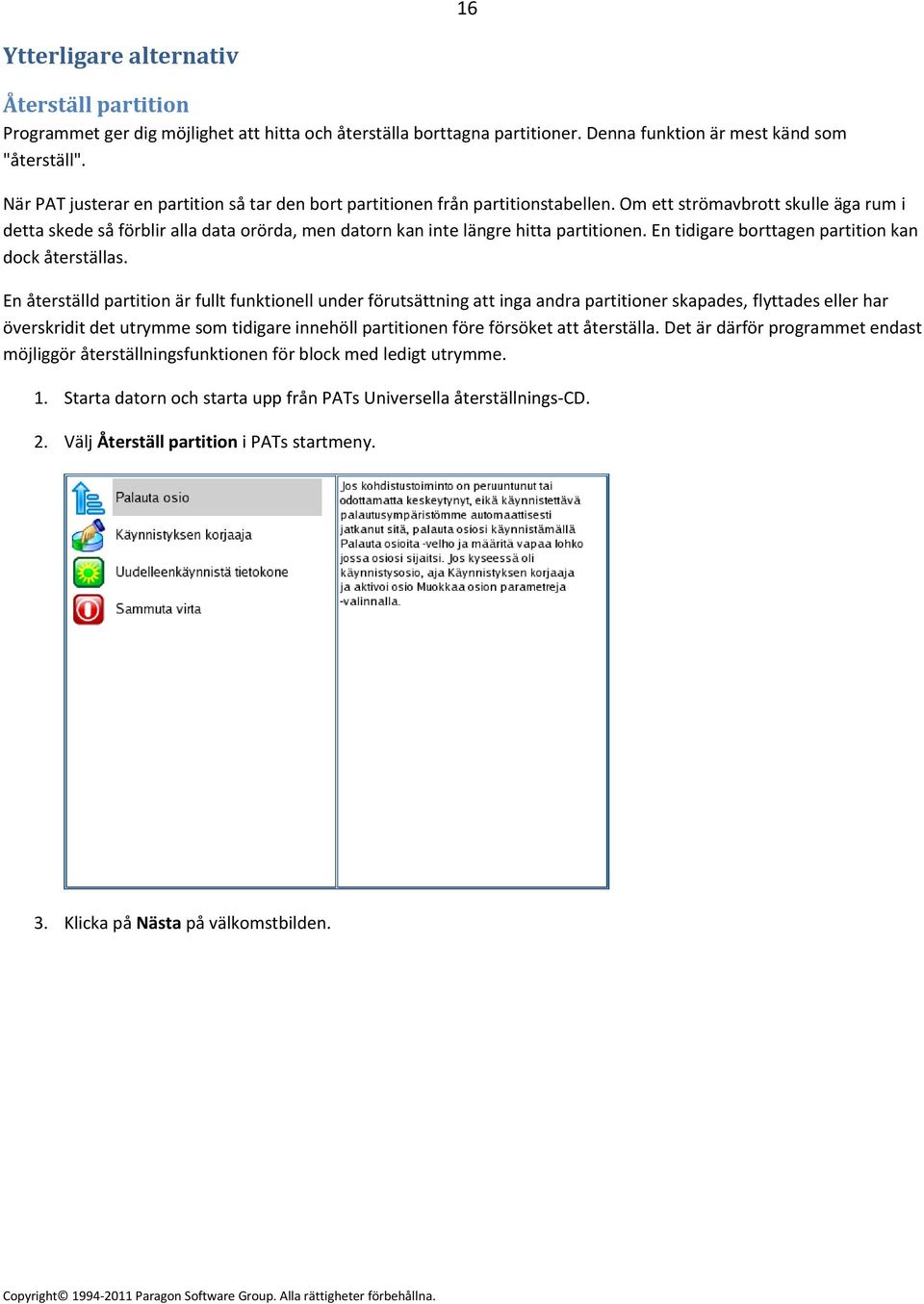

16 16 Ytterligare alternativ Återställ partition Programmet ger dig möjlighet att hitta och återställa borttagna partitioner. Denna funktion är mest känd som "återställ". När PAT justerar en partition så tar den bort partitionen från partitionstabellen. Om ett strömavbrott skulle äga rum i detta skede så förblir alla data orörda, men datorn kan inte längre hitta partitionen. En tidigare borttagen partition kan dock återställas. En återställd partition är fullt funktionell under förutsättning att inga andra partitioner skapades, flyttades eller har överskridit det utrymme som tidigare innehöll partitionen före försöket att återställa. Det är därför programmet endast möjliggör återställningsfunktionen för block med ledigt utrymme. 1. Starta datorn och starta upp från PATs Universella återställnings-cd. 2. Välj Återställ partition i PATs startmeny. 3. Klicka på Nästa på välkomstbilden.

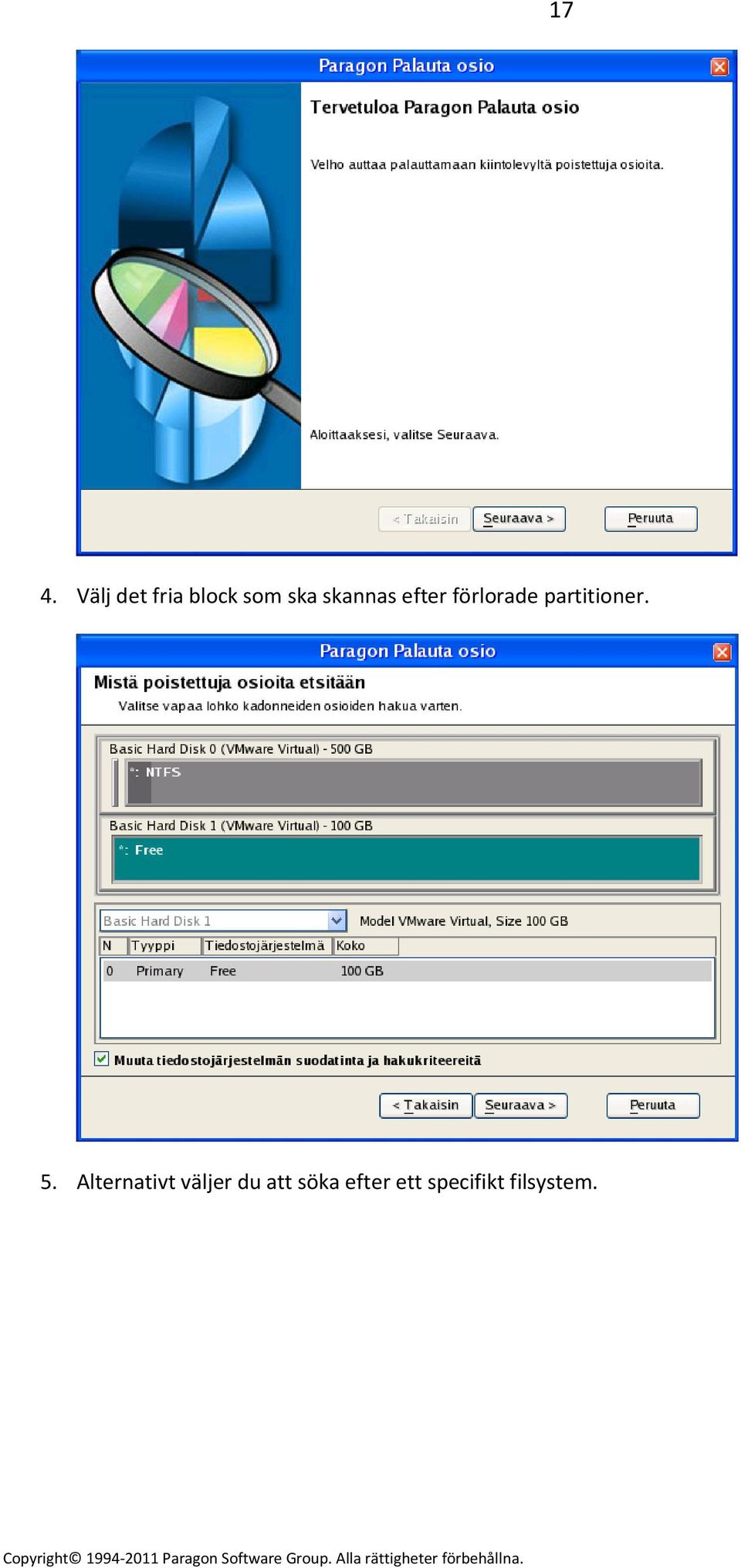

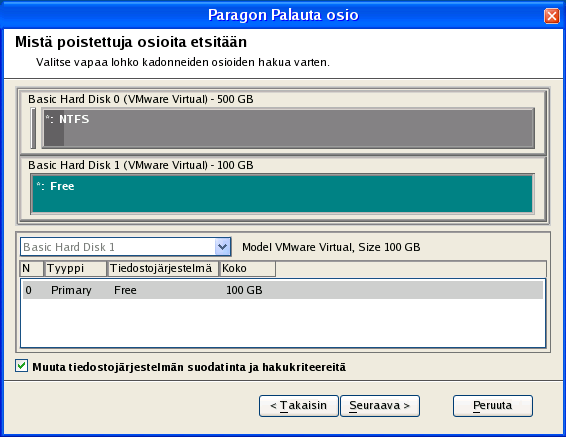

17 17 4. Välj det fria block som ska skannas efter förlorade partitioner. 5. Alternativt väljer du att söka efter ett specifikt filsystem.

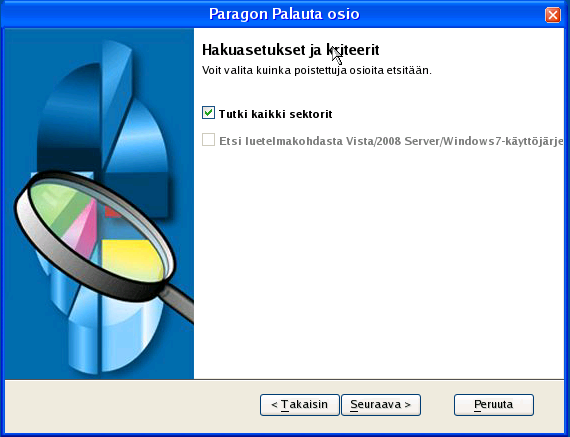

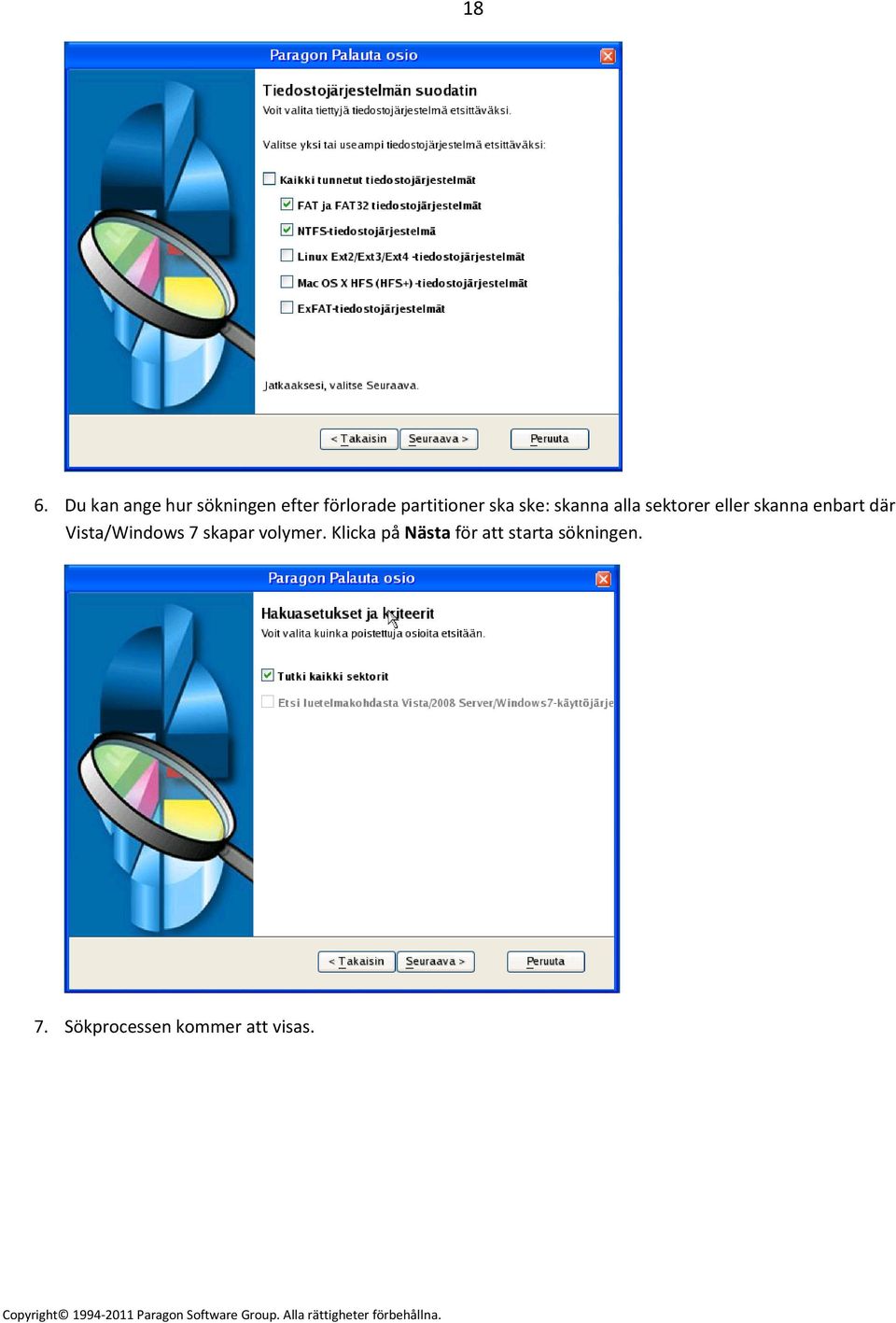

18 18 6. Du kan ange hur sökningen efter förlorade partitioner ska ske: skanna alla sektorer eller skanna enbart där Vista/Windows 7 skapar volymer. Klicka på Nästa för att starta sökningen. 7. Sökprocessen kommer att visas.

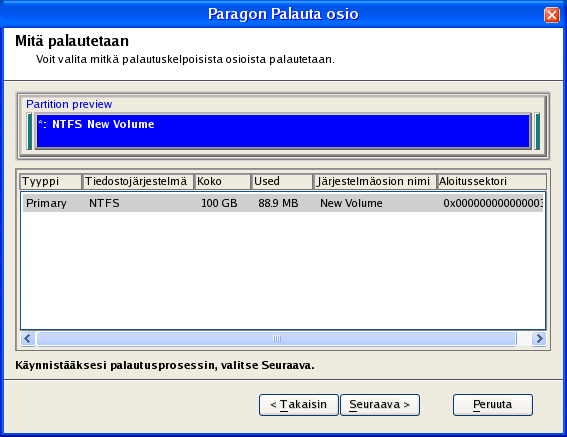

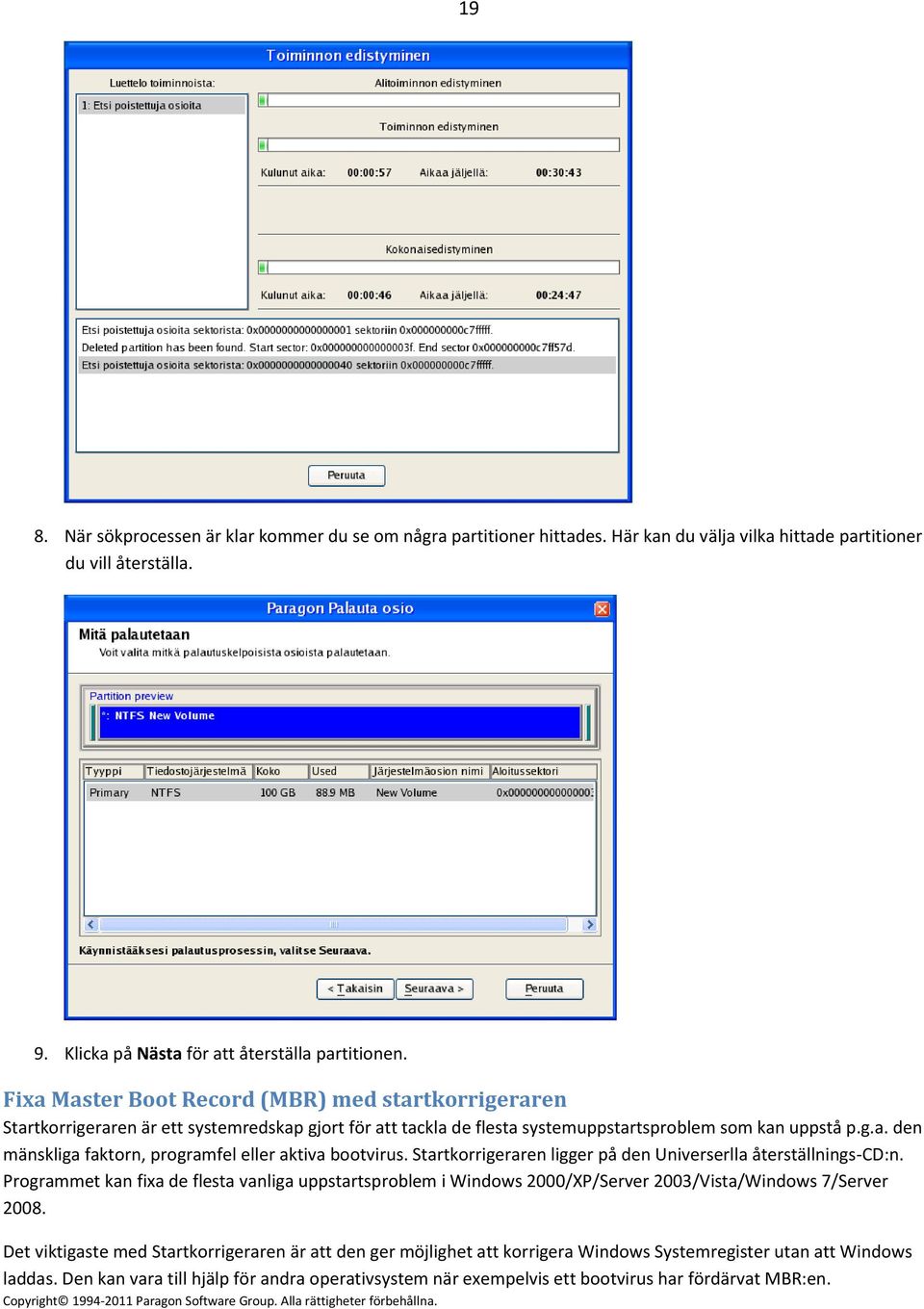

19 19 8. När sökprocessen är klar kommer du se om några partitioner hittades. Här kan du välja vilka hittade partitioner du vill återställa. 9. Klicka på Nästa för att återställa partitionen. Fixa Master Boot Record (MBR) med startkorrigeraren Startkorrigeraren är ett systemredskap gjort för att tackla de flesta systemuppstartsproblem som kan uppstå p.g.a. den mänskliga faktorn, programfel eller aktiva bootvirus. Startkorrigeraren ligger på den Universerlla återställnings-cd:n. Programmet kan fixa de flesta vanliga uppstartsproblem i Windows 2000/XP/Server 2003/Vista/Windows 7/Server Det viktigaste med Startkorrigeraren är att den ger möjlighet att korrigera Windows Systemregister utan att Windows laddas. Den kan vara till hjälp för andra operativsystem när exempelvis ett bootvirus har fördärvat MBR:en.

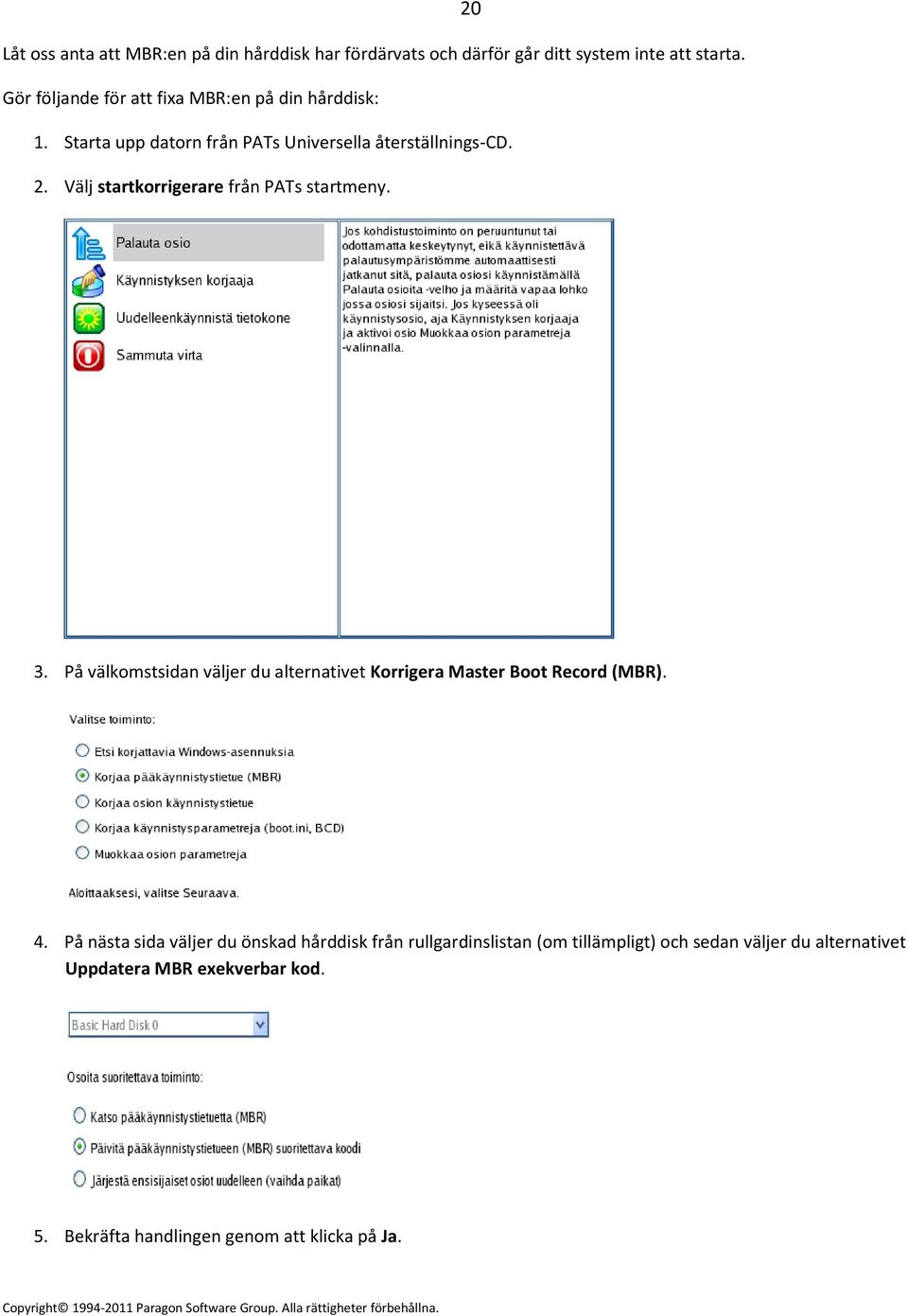

20 20 Låt oss anta att MBR:en på din hårddisk har fördärvats och därför går ditt system inte att starta. Gör följande för att fixa MBR:en på din hårddisk: 1. Starta upp datorn från PATs Universella återställnings-cd. 2. Välj startkorrigerare från PATs startmeny. 3. På välkomstsidan väljer du alternativet Korrigera Master Boot Record (MBR). 4. På nästa sida väljer du önskad hårddisk från rullgardinslistan (om tillämpligt) och sedan väljer du alternativet Uppdatera MBR exekverbar kod. 5. Bekräfta handlingen genom att klicka på Ja.

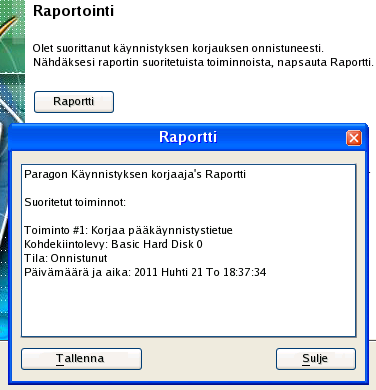

21 21 6. När processen är klar klickar du på knappen Rapport för att se en informativ sammanfattning. Programmet låter dig också lagra denna rapport. För att göra det klickar du bara på knappen Spara och väljer plats. 7. Klicka på knappen Slutför för att stänga startkorrigeraren. 8. Starta om datorn. Korrigera Bootkonfigureringsdata (BCD) För att automatiskt korrigera BCD i ett Windows system, gör följande: 1. Starta upp datorn från PATs Universella återställnings-cd. 2. Starta startkorrigerare. 3. Välj Korrigera bootparametrar för att låta guiden fixa BCD:n i alla igenkända Windows installationer.

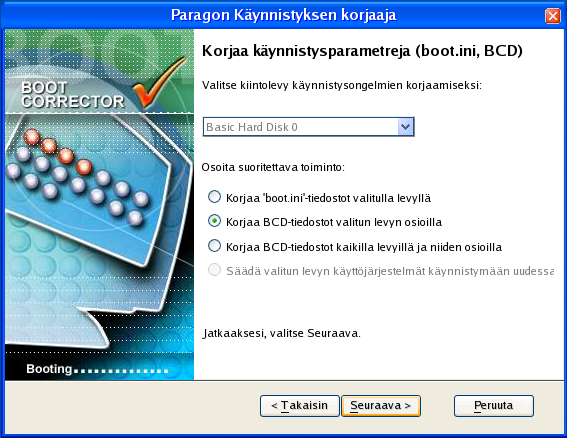

22 22 4. Välj alternativet att Korrigera BCD-filer för partitioner på den valda disken. 5. Guiden kommer be dig att bekräfta åtgärden. Klicka på Ja för att bekräfta åtgärden.

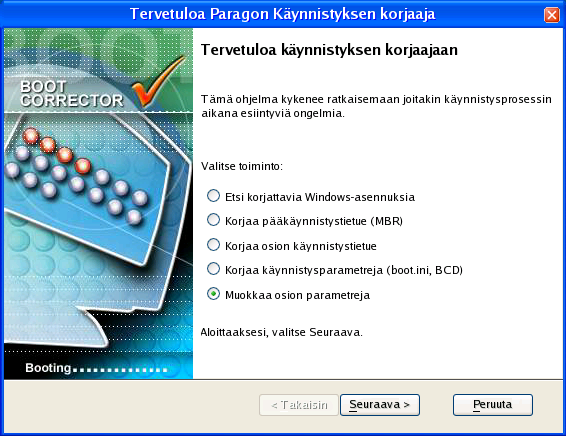

23 23 Efter att processen är klar stänger du ner guiden och startar om datorn. Markera partitioner som aktiva För att märka en partition i ett Windows system som aktiv, gör följande: 1. Starta upp datorn från PATs Universella återställnings-cd. 2. Starta startkorrigerare. 3. På guidens välkomstsida väljer du Ändra partitionsparametrar. 4. Välj den partition du vill ändra och klicka på Gör aktiv.

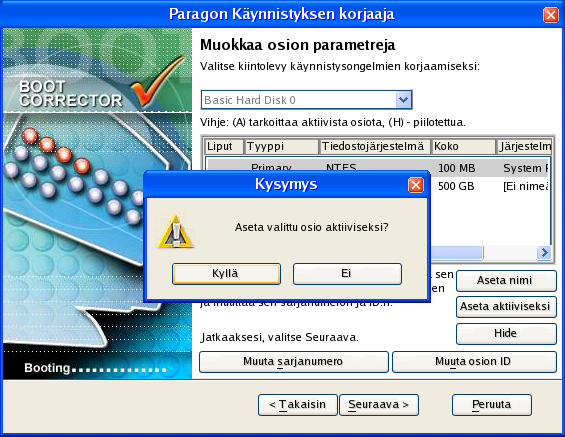

24 24 5. Guiden kommer be dig att bekräfta åtgärden. Klicka på Ja för att bekräfta åtgärden. Efter att processen är klar stänger du ner guiden och startar om datorn. Ändra enhetsbokstav För att ändra en partitions enhetsbokstav, gör följande: 1. Starta upp datorn från PATs Universella återställnings-cd. 2. Starta startkorrigerare. 3. På guidens välkomstsida väljer du Sök Windowsinstallationer att korrigera.

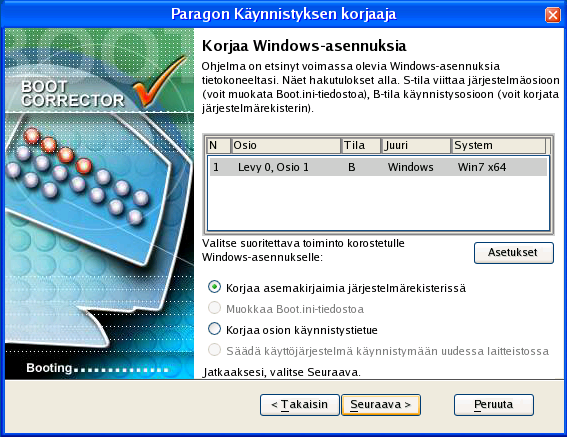

25 25 4. Välj den hittade Windowsinstallation du önskar och välj alternativet Korrigera enhetsbokstav i systemregistret. 5. Välj systemvolym och klicka på knappen Redigera bokstäver.

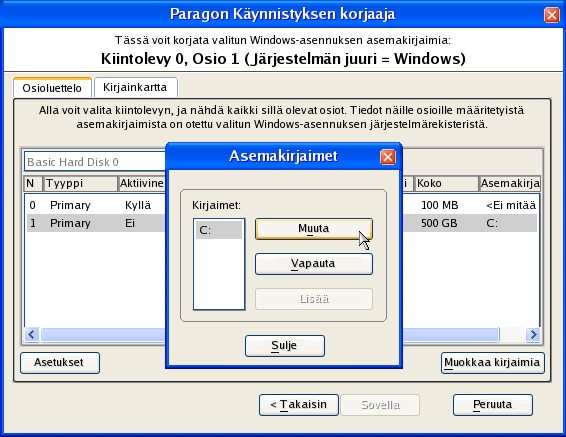

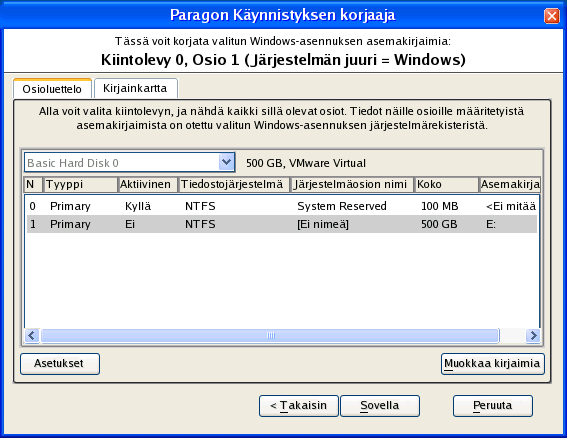

26 26 6. Ett fönster öppnas där du kan se de bokstäver du väljer. Klicka på Ändra. 7. Välj en ny enhetsbokstav och klicka på OK.

27 27 8. Guiden kommer då att genomföra enhetsbokstavsändringen. Efter att processen är klar stänger du ner guiden och startar om datorn.
