Content of nyloncase. Features/Functions on BikeRay XCR

Transkript

1 Thank you for choosing a quality BikeRay-light from M-TigerSport. We both hope and believe you will be most satisfied with your purchase. The BikeRay XCR light combines hi-power-cree-xml-u2-leds with advanced electronics. BikeRay XCR has the perfect balance of brightness, size and convenience, featuring changeable optics for all kind of outdoor activities and magnetic turn switch. Content of nyloncase Light house (CNC machined, hard anodized) in 6061 aluminum with 4 Cree XML-U2-LED, color temperature of 6700 K Rubber coated 8-cell Li-Ion-battery (8,8 Ah / 7,4V / 8x18650 cell) Samsung manufactured EU-wall-plug charger, (Input V AC / 8,5V DC Output) Extension cable 100 cm Helmet mount Wide beam optical lens for replacement/change Two o-rings for mounting of lighthouse to helmet, handlebar or head strap Manual and warranty card Headstrap-PRO-II (If sold by BikeRay Sweden or their retailer) Features/Functions on BikeRay XCR Magnetic turn switch with 5 level power mode, 100%-75%-50%-25% and strobe Burn time on 100% mode: Up to 2½ hours (with 8-cell battery) Regulated power for steady brightness. Optimized driver board for efficient heat-sink & current regulation Battery indicator light in different colors on backside of light house; green: 100~75% capacity left, blue: 75~30% left, red: 30%~5% left, flashing red-less than 5% left. Battery power visible warnings from light: If battery capacity goes less than 10%, the light will make three short blink every minute as warning. Immediately turn the light down to lowest possible mode or change battery if this blink does appear. 4-5 hours of fast charging. Automatic charger switch off when batteries are fully charged. Dust- and water protection level - IP67 Under voltage protection, over voltage protection, over current protection. Temperature heat protection in light house will turn the light down to lower mode if risk for overheating. Charging the battery Note: The battery should be fully charged before first use.

2 Plug the charger into a wall power outlet ( V AC). The small charger indicator light turns green. Plug the charger cable into the battery cable. The charger indicator light turns red, indicating that the battery is being charged. After approximately 4-5 hours, the charger indicator light will turn green indicating the battery is fully charged and ready to use. Unplug both charger and battery when ready do not leave connected to the wall outlet. To avoid discharge of the battery, charge battery at least once every two months even if not used. No need to discharge battery before charging. The charger is designed only for indoor use and to be used with Bikeray and M-Tigersports products only. Only use BikeRay or M-Tigersports chargers with your battery. Use of other chargers may cause severe damage to your battery. Operating the light Light house can be mounted onto head strap, handlebar or helmet with the rubber O-rings and helmet mount. Make sure you do not damage the cable when mounting the light head. When the battery is fully charged and connected to the light house, the indicator light inside the turn switch (on the backside of the light house) lights up green. Power mode shift can be obtained by controlling the magnetic turn switch (100%-75%-50%-25% -off and strobe). To find strobe mode turn the switch anti clockwise. Replacing the optical lens to alter light beam; gently unscrew the top cylinder cap of the light with your hands. Replace the optical lens and screw the cap back on. Make sure the two rubber sealing o-rings is not damaged or out of place when assembling. As the battery gradually gets lower in capacity, the indicator light will turn blue, and red. Blinking red indicator light warns you when there is approximately 5% battery power remaining. Light will also give three short warning blink at 10% capacity remaining. Immediately turn the light down to lowest possible mode or change battery if this blink does appear. Warranty BikeRay / M-Tigersports provide basic limited warranty to the original owner of the products. 180 days for Batteries & chargers/ 360 days for LEDs & drivers/ 1.5 years for all the other parts. For any warranty, Proof of purchase is required.

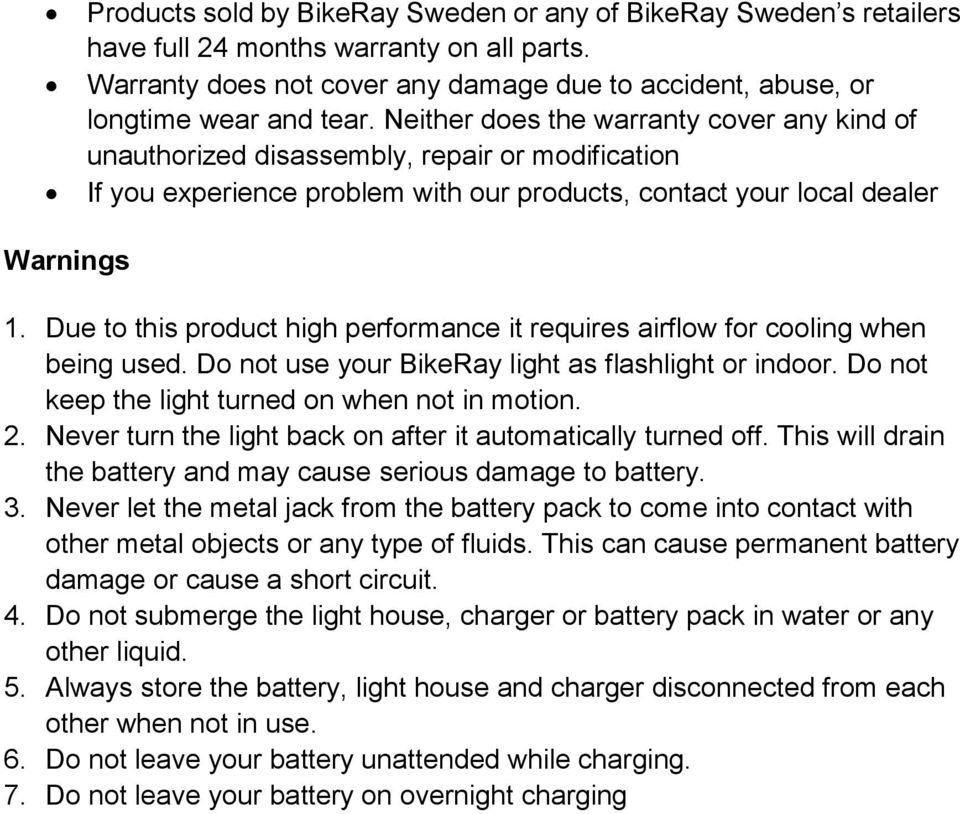

3 Products sold by BikeRay Sweden or any of BikeRay Sweden s retailers have full 24 months warranty on all parts. Warranty does not cover any damage due to accident, abuse, or longtime wear and tear. Neither does the warranty cover any kind of unauthorized disassembly, repair or modification If you experience problem with our products, contact your local dealer Warnings 1. Due to this product high performance it requires airflow for cooling when being used. Do not use your BikeRay light as flashlight or indoor. Do not keep the light turned on when not in motion. 2. Never turn the light back on after it automatically turned off. This will drain the battery and may cause serious damage to battery. 3. Never let the metal jack from the battery pack to come into contact with other metal objects or any type of fluids. This can cause permanent battery damage or cause a short circuit. 4. Do not submerge the light house, charger or battery pack in water or any other liquid. 5. Always store the battery, light house and charger disconnected from each other when not in use. 6. Do not leave your battery unattended while charging. 7. Do not leave your battery on overnight charging

4 Tack för att du valt en kvalitetsprodukt från BikeRay Sverige AB / M-Tiger Sports. Vi tror och hoppas att du kommer bli mycket nöjd med ditt val. Nylonväskans innehåll: Lamphus med 4 st Cree XML-U2-dioder Gummiinkapslat batteripack (7,4V/8,8 Ah/8x18650-celler) Litium-jon, tillverkat av Samsung EU-laddare (Input V AC / 8,5V DC Output) Hjälmfäste med kardborrband 100 cm förlängningskabel 2 st o-ringar i olika storlek Optisk spridningslins Huvudställning PRO-II Tillgängliga tillbehör: Ergonomisk ryggsele för batteri 12V-laddare 4- och 6-cellsbatterier Batteri, laddare och laddning Att ladda batteriet till full kapacitet tar 4-5 timmar. Lysdioden på laddaren ändrar färg från rött till grönt när laddningen är klar. Laddaren laddar inte längre när indikatorlampan blivit grön. Var noga med att ladda batteriet till full kapacitet första gången du använder din BikeRay XCR. Litium-jonbatteriet har ingen minneseffekt och behöver därför inte laddas ur inför nästa laddning. Batteriet behöver heller inte laddas fullt varje gång förutom vid första laddningen. Laddaren som medföljer skall endast användas tillsammans med BikeRay-XCR:s batteripack. Låt inte laddare och batteri sitta kvar i vägguttag och i varandra när laddaren lyser grönt och batteriet är fulladdat. OBS: Det kan ta 3-4 laddningar innan batteriet når sin fulla kapacitet vad avser brinntid. Efter laddning, koppla ihop lamphus och batteri så att dioden på baksidan av lamphuset lyser grönt. Vredet på lampans baksida har fem effektlägen 100%-75%-50%-25%-0% (av) För att hitta strobe/blink vrid motsols. Indikatordioden (på lamphusets baksida) ändrar färg för att indikera

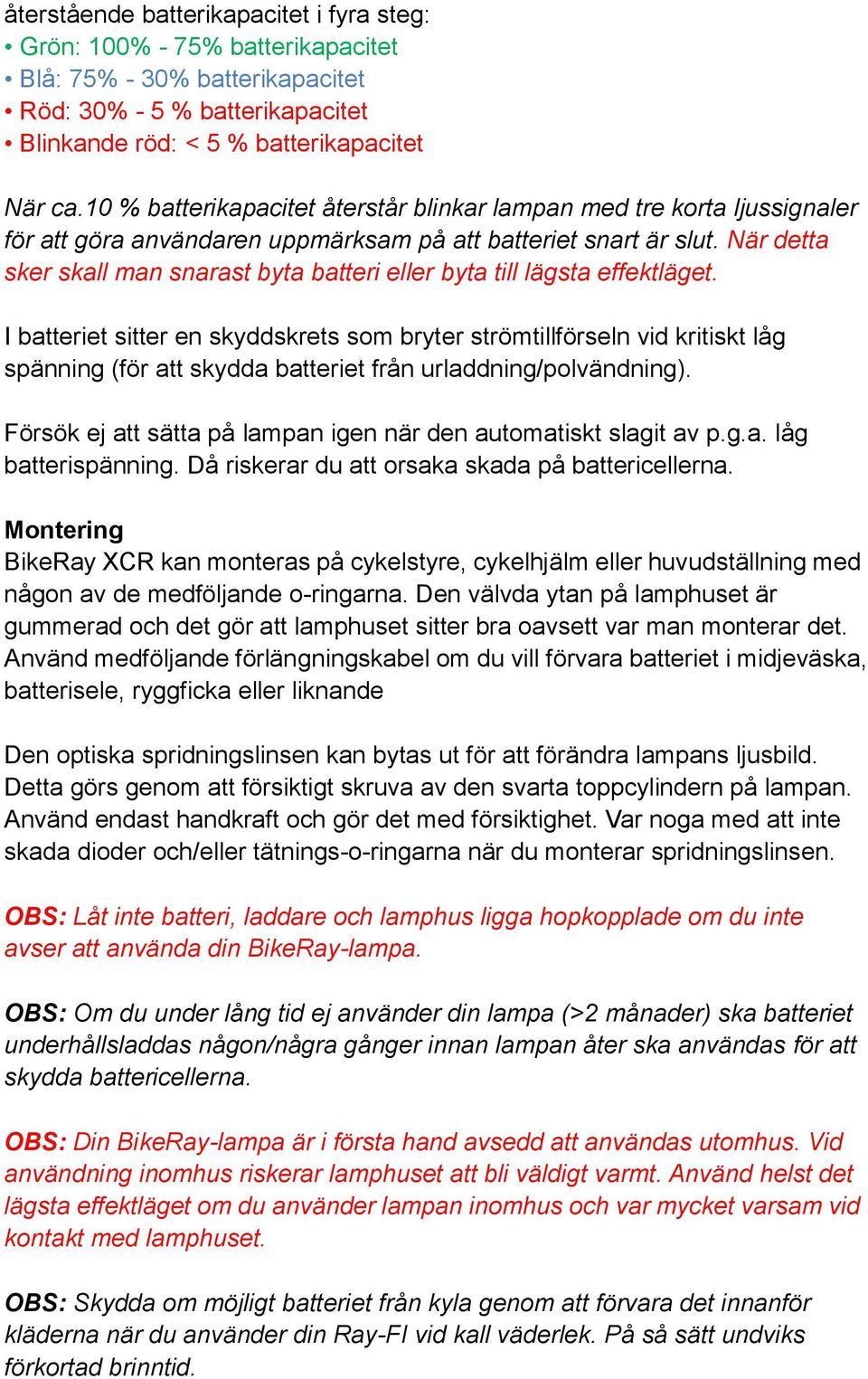

5 återstående batterikapacitet i fyra steg: Grön: 100% - 75% batterikapacitet Blå: 75% - 30% batterikapacitet Röd: 30% - 5 % batterikapacitet Blinkande röd: < 5 % batterikapacitet När ca.10 % batterikapacitet återstår blinkar lampan med tre korta ljussignaler för att göra användaren uppmärksam på att batteriet snart är slut. När detta sker skall man snarast byta batteri eller byta till lägsta effektläget. I batteriet sitter en skyddskrets som bryter strömtillförseln vid kritiskt låg spänning (för att skydda batteriet från urladdning/polvändning). Försök ej att sätta på lampan igen när den automatiskt slagit av p.g.a. låg batterispänning. Då riskerar du att orsaka skada på battericellerna. Montering BikeRay XCR kan monteras på cykelstyre, cykelhjälm eller huvudställning med någon av de medföljande o-ringarna. Den välvda ytan på lamphuset är gummerad och det gör att lamphuset sitter bra oavsett var man monterar det. Använd medföljande förlängningskabel om du vill förvara batteriet i midjeväska, batterisele, ryggficka eller liknande Den optiska spridningslinsen kan bytas ut för att förändra lampans ljusbild. Detta görs genom att försiktigt skruva av den svarta toppcylindern på lampan. Använd endast handkraft och gör det med försiktighet. Var noga med att inte skada dioder och/eller tätnings-o-ringarna när du monterar spridningslinsen. OBS: Låt inte batteri, laddare och lamphus ligga hopkopplade om du inte avser att använda din BikeRay-lampa. OBS: Om du under lång tid ej använder din lampa (>2 månader) ska batteriet underhållsladdas någon/några gånger innan lampan åter ska användas för att skydda battericellerna. OBS: Din BikeRay-lampa är i första hand avsedd att användas utomhus. Vid användning inomhus riskerar lamphuset att bli väldigt varmt. Använd helst det lägsta effektläget om du använder lampan inomhus och var mycket varsam vid kontakt med lamphuset. OBS: Skydda om möjligt batteriet från kyla genom att förvara det innanför kläderna när du använder din Ray-FI vid kall väderlek. På så sätt undviks förkortad brinntid.

6 OBS: Av säkerhetsskäl skall batteriet inte lämnas obevakat under lång tid när det laddas, ej heller skall batteriet lämnas på laddning över natten. OBS: Skydda batterikabelns metalledare från kontakt med metall och/eller vätska. Detta för att förhindra kortslutning och/eller annan skada på battericellerna. All användning av produkterna skall ske utifrån manualens beskrivning. Om detta ej följs upphör garantin att gälla. Det samma gäller vid isärtagning, modifiering och bruk av produkterna tillsammans med andra laddare, batterier, kablar och lamphus än BikeRays originalprodukter. All användning av BikeRays produkter sker på egen risk och såväl BikeRay Sverige AB som ShenZhen BikeRay Industries/ M-TigerSports frånsvär sig eventuella anspråk. Tekniska data BikeRay FI 4 x CREE XML-U2- LED. Livslängd > brinntimmar Lamphus tillverkat i 6061 aluminium, 3500 lumen ljusstyrka 5 effektlägen: 100%-75%-50%-25% och strobe (blink) Temperaturskyddskrets i lamphuset minskar ljusflödet automatiskt vid risk för överhettning. Skyddskrets i batteriet stänger av lampan när batteriet når kritiskt låg spänning. Upp till 2,5 timmars brinntid på hög effekt för fulladdat batteri vid +18 grader. Kyla minskar batteriets kapacitet. 4-5 timmars laddningstid. IP 67 damm- och väderskydd Garanti: BikeRay Sverige AB svarar för två års garanti på lamphus, laddare och batteripack. Garantin täcker ej skador för ovarsam hantering, förslitning, olyckor, felaktig montering, reparation eller någon form av modifiering. Ej heller om produkten använts tillsammans med produkter som ej är tillverkade och/eller godkända av BikeRay / M-TigerSports
