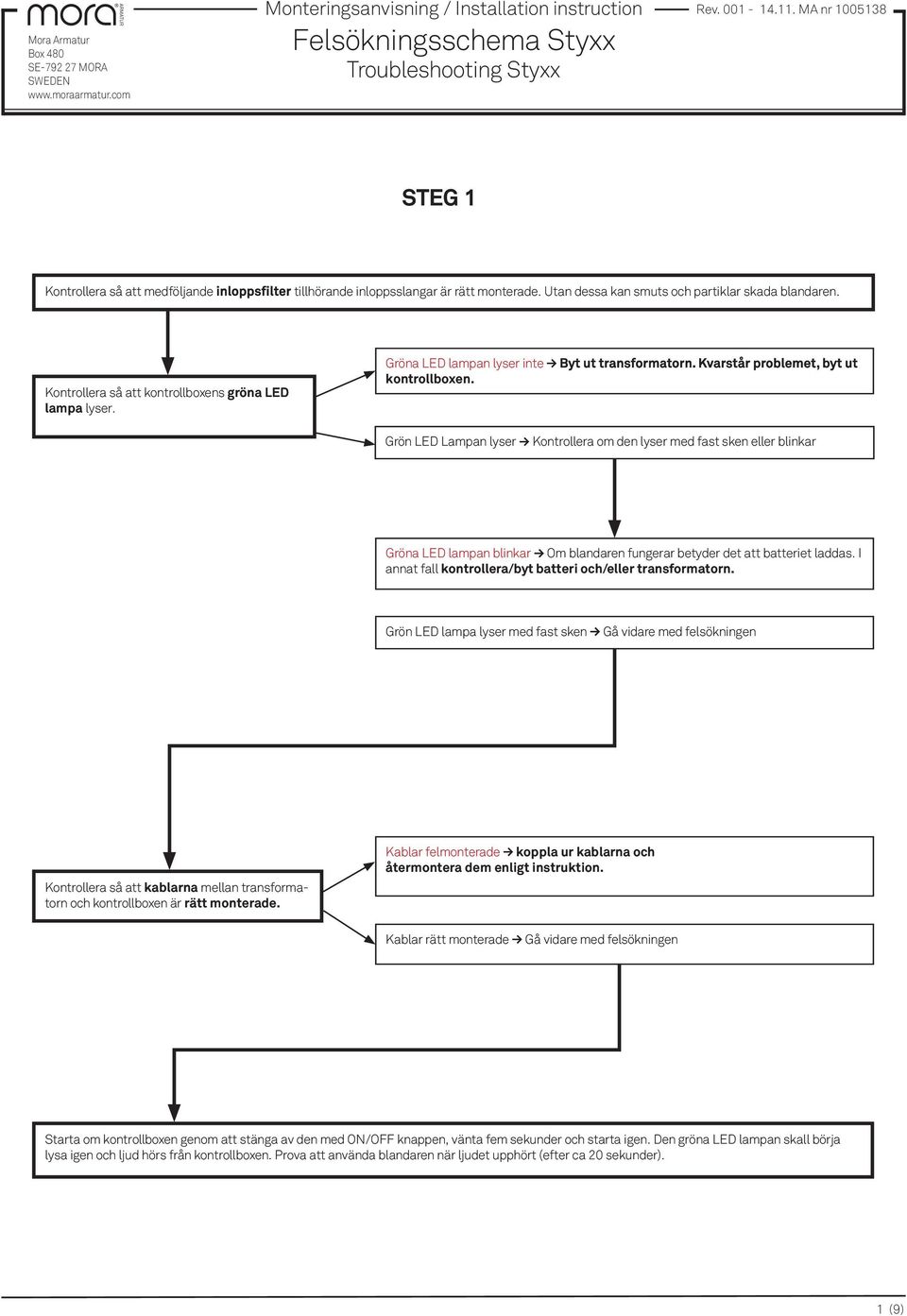

1 Mora Armatur Box 480 SE MORA SWEDEN Monteringsanvisning / Installation instruction Troubleshooting Styxx Rev MA nr STEG 1 Kontrollera så att medföljande tillhörande inloppsslangar är rätt monterade. Utan dessa kan smuts och partiklar skada blandaren. Kontrollera så att kontrollboxens gröna LED lampa lyser. Gröna LED lampan lyser inte kontrollboxen. Grön LED Lampan lyser Kontrollera om den lyser med fast sken eller blinkar Gröna LED lampan blinkar Om blandaren fungerar betyder det att batteriet laddas. I annat fall kontrollera/byt batteri och/eller transformatorn. Grön LED lampa lyser med fast sken Gå vidare med felsökningen Kontrollera så att kablarna mellan transformatorn och kontrollboxen är rätt monterade. Kablar felmonterade koppla ur kablarna och återmontera dem enligt instruktion. Kablar rätt monterade Gå vidare med felsökningen Starta om kontrollboxen genom att stänga av den med ON/OFF knappen, vänta fem sekunder och starta igen. Den gröna LED lampan skall börja lysa igen och ljud hörs från kontrollboxen. Prova att använda blandaren när ljudet upphört (efter ca 20 sekunder). 1 (9)

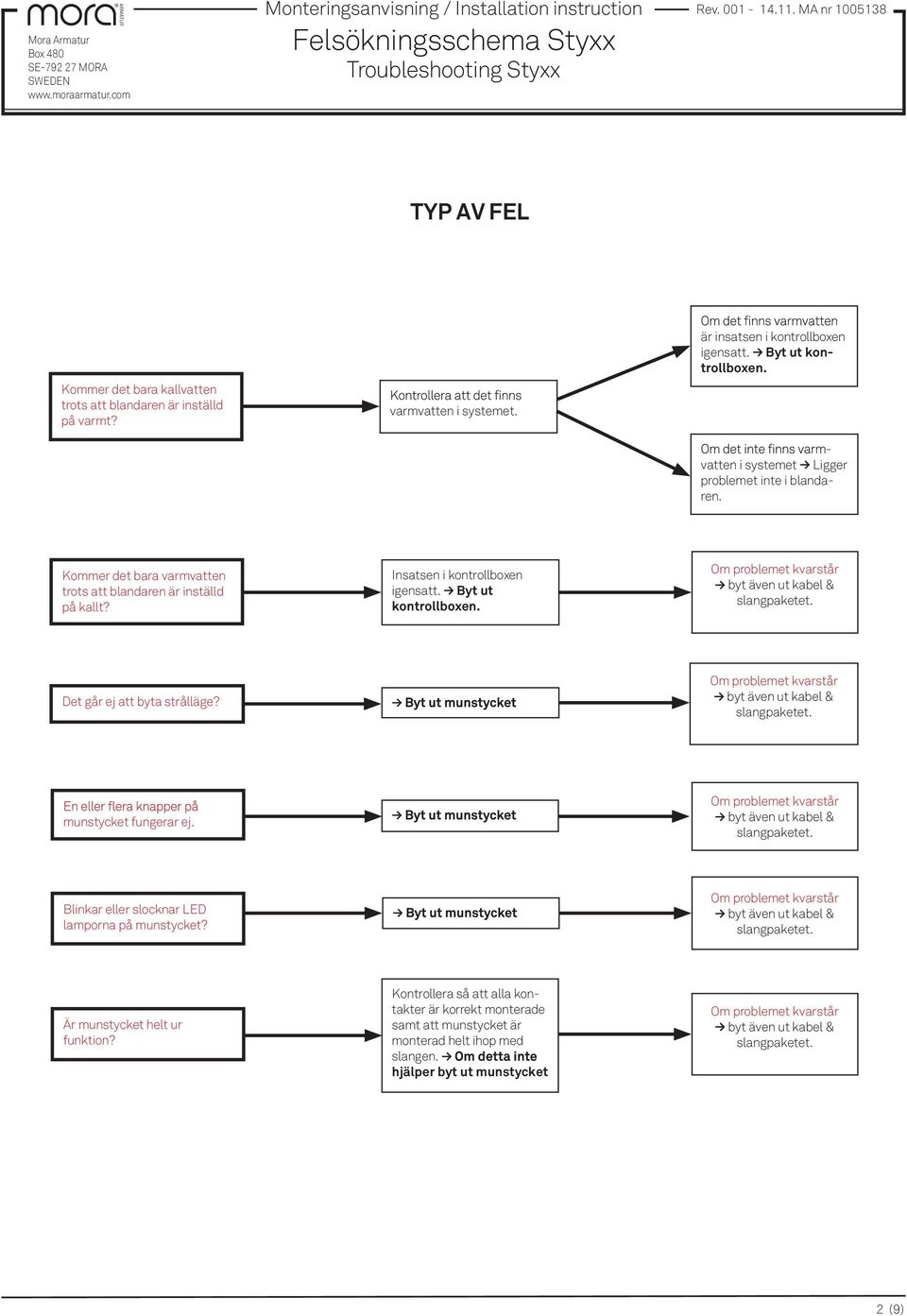

2 Mora Armatur Box 480 SE MORA SWEDEN Monteringsanvisning / Installation instruction Troubleshooting Styxx Rev MA nr TYP AV FEL Kommer det bara kallvatten trots att blandaren är inställd på varmt? varmvatten i systemet. är insatsen i kontrollboxen igensatt. Byt ut kontrollboxen. - vatten i systemet Ligger problemet inte i blandaren. Kommer det bara varmvatten trots att blandaren är inställd på kallt? Insatsen i kontrollboxen igensatt. Byt ut kontrollboxen. Det går ej att byta strålläge? munstycket fungerar ej. Blinkar eller slocknar LED lamporna på munstycket? Är munstycket helt ur funktion? Kontrollera så att alla kontakter är korrekt monterade samt att munstycket är monterad helt ihop med slangen. hjälper byt ut munstycket 2 (9)

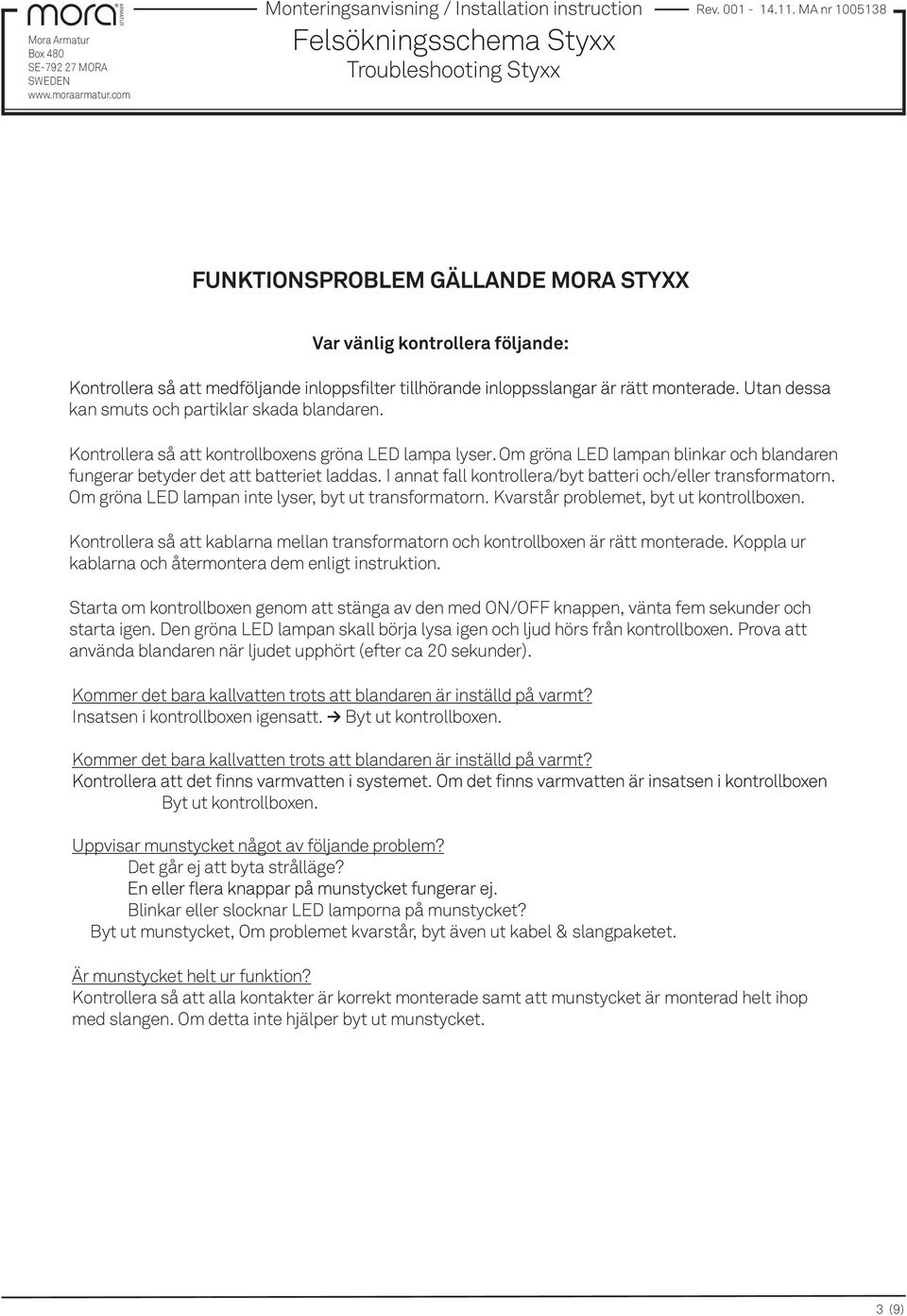

3 Mora Armatur Box 480 SE MORA SWEDEN Monteringsanvisning / Installation instruction Troubleshooting Styxx Rev MA nr FUNKTIONSPROBLEM GÄLLANDE MORA STYXX Var vänlig kontrollera följande: kan smuts och partiklar skada blandaren. Kontrollera så att kontrollboxens gröna LED lampa lyser. Om gröna LED lampan blinkar och blandaren fungerar betyder det att batteriet laddas. I annat fall kontrollera/byt batteri och/eller transformatorn. Om gröna LED lampan inte lyser, byt ut transformatorn. Kvarstår problemet, byt ut kontrollboxen. Kontrollera så att kablarna mellan transformatorn och kontrollboxen är rätt monterade. Koppla ur kablarna och återmontera dem enligt instruktion. Starta om kontrollboxen genom att stänga av den med ON/OFF knappen, vänta fem sekunder och starta igen. Den gröna LED lampan skall börja lysa igen och ljud hörs från kontrollboxen. Prova att använda blandaren när ljudet upphört (efter ca 20 sekunder). Kommer det bara kallvatten trots att blandaren är inställd på varmt? Insatsen i kontrollboxen igensatt. Byt ut kontrollboxen. Kommer det bara kallvatten trots att blandaren är inställd på varmt? Byt ut kontrollboxen. Uppvisar munstycket något av följande problem? Det går ej att byta strålläge? Blinkar eller slocknar LED lamporna på munstycket? Byt ut munstycket,, Är munstycket helt ur funktion? Kontrollera så att alla kontakter är korrekt monterade samt att munstycket är monterad helt ihop med slangen. Om detta inte hjälper byt ut munstycket. 3 (9)

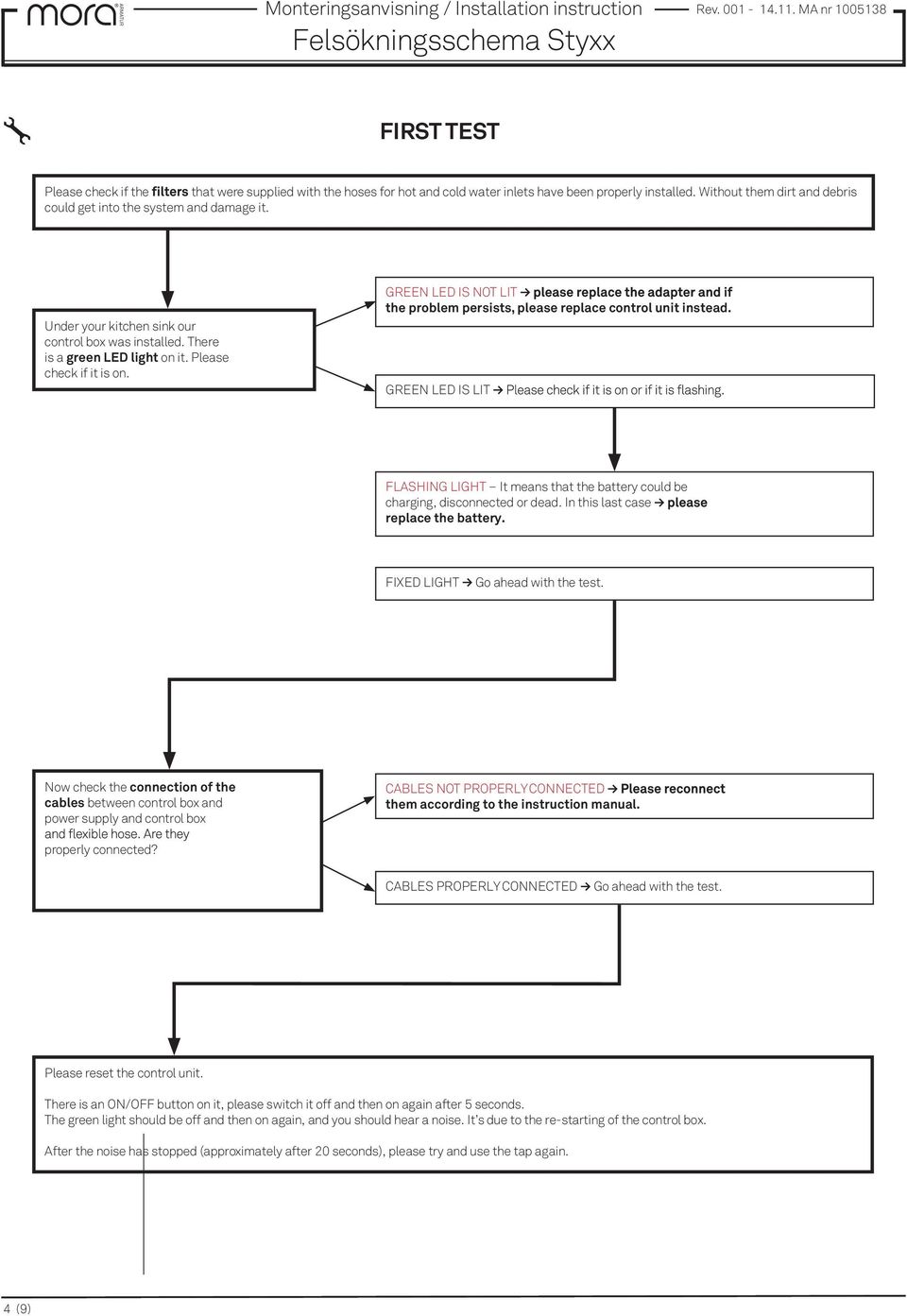

4 FIRST TEST Please check if the that were supplied with the hoses for hot and cold water inlets have been properly installed. Without them dirt and debris could get into the system and damage it. Under your kitchen sink our control box was installed. There is a green LED light on it. Please check if it is on. GREEN LED IS NOT LIT the problem persists, please replace control unit instead. GREEN LED IS LIT FLASHING LIGHT It means that the battery could be charging, disconnected or dead. In this last case replace the battery. FIXED LIGHT Go ahead with the test. Now check the connection of the cables between control box and power supply and control box CABLES NOT PROPERLY CONNECTED them according to the instruction manual. properly connected? CABLES PROPERLY CONNECTED Go ahead with the test. Please reset the control unit. There is an ON/OFF button on it, please switch it off and then on again after 5 seconds. The green light should be off and then on again, and you should hear a noise. It s due to the re-starting of the control box. After the noise has stopped (approximately after 20 seconds), please try and use the tap again. 4 (9)

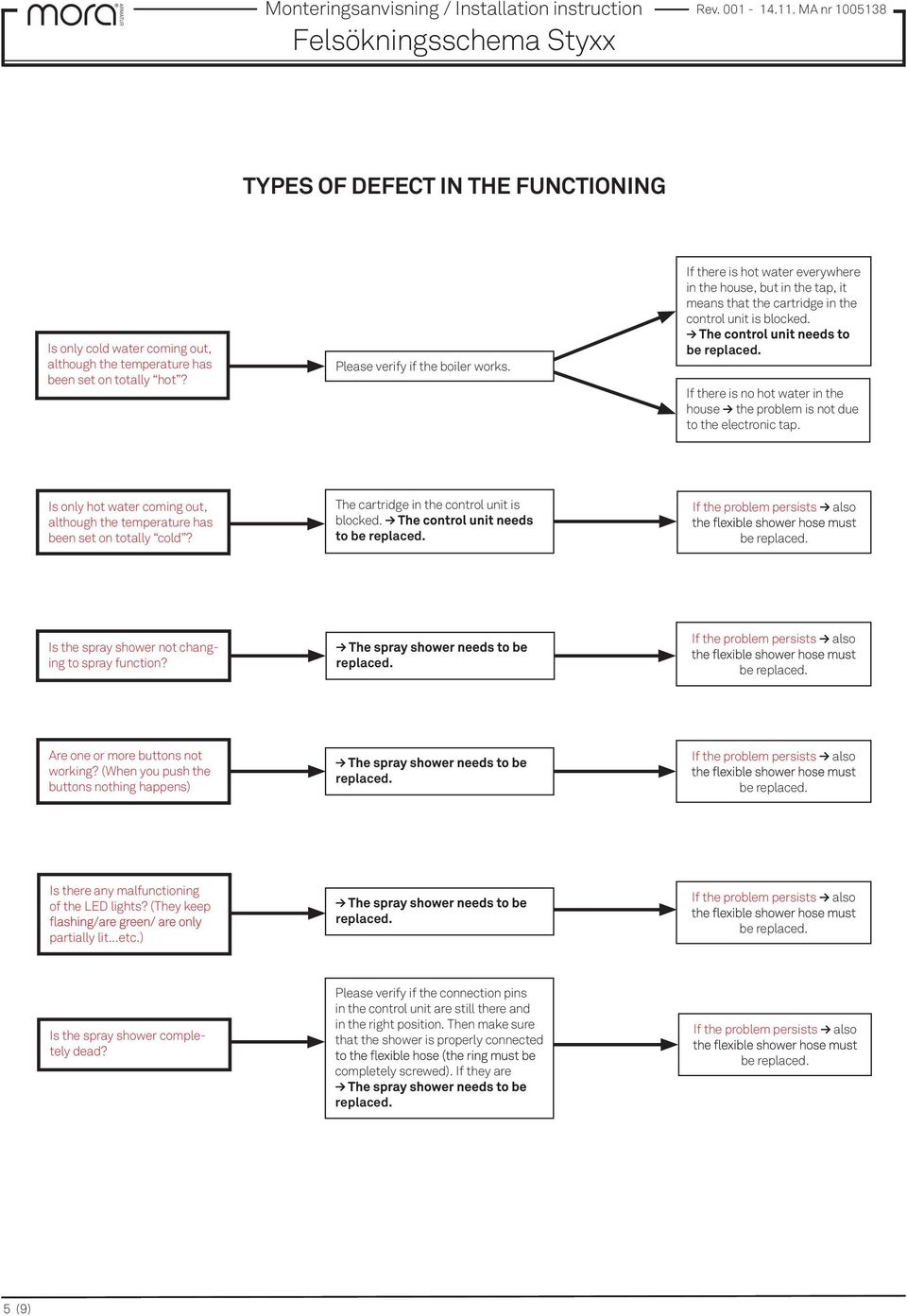

5 TYPES OF DEFECT IN THE FUNCTIONING If there is hot water everywhere in the house, but in the tap, it means that the cartridge in the control unit is blocked. Is only cold water coming out, although the temperature has been set on totally hot? Please verify if the boiler works. If there is no hot water in the house the problem is not due to the electronic tap. Is only hot water coming out, although the temperature has been set on totally cold? The cartridge in the control unit is blocked. to Is the spray shower not changing to spray function? replaced. Are one or more buttons not working? (When you push the buttons nothing happens) replaced. Is there any malfunctioning of the LED lights? (They keep partially lit...etc.) replaced. Is the spray shower completely dead? Please verify if the connection pins in the control unit are still there and in the right position. Then make sure that the shower is properly connected completely screwed). If they are replaced. 5 (9)

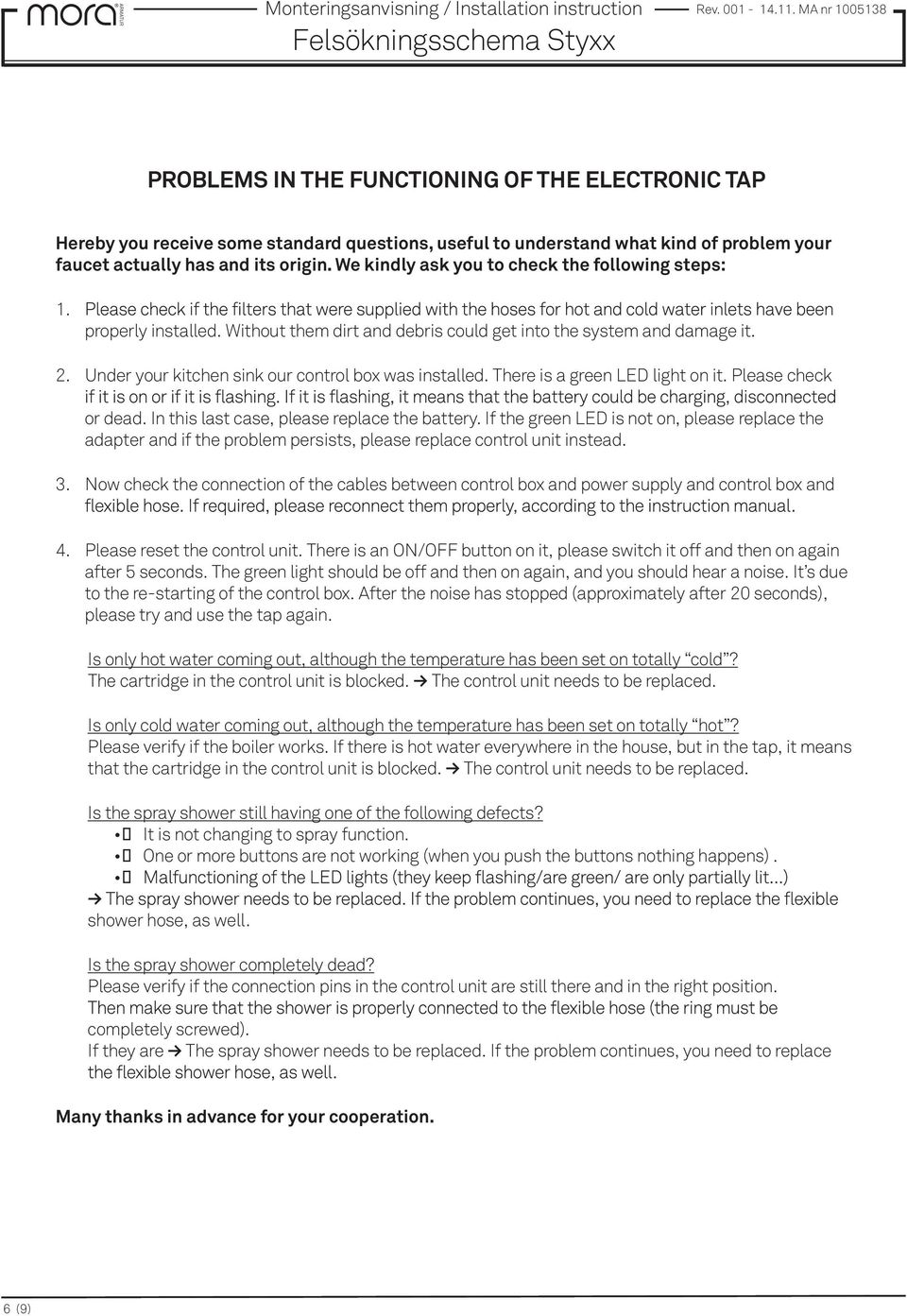

6 PROBLEMS IN THE FUNCTIONING OF THE ELECTRONIC TAP Hereby you receive some standard questions, useful to understand what kind of problem your faucet actually has and its origin. We kindly ask you to check the following steps: 1. properly installed. Without them dirt and debris could get into the system and damage it. 2. Under your kitchen sink our control box was installed. There is a green LED light on it. Please check or dead. In this last case, please replace the battery. If the green LED is not on, please replace the adapter and if the problem persists, please replace control unit instead. 3. Now check the connection of the cables between control box and power supply and control box and 4. Please reset the control unit. There is an ON/OFF button on it, please switch it off and then on again after 5 seconds. The green light should be off and then on again, and you should hear a noise. It s due to the re-starting of the control box. After the noise has stopped (approximately after 20 seconds), please try and use the tap again. Is only hot water coming out, although the temperature has been set on totally cold? The cartridge in the control unit is blocked. The control unit needs to Is only cold water coming out, although the temperature has been set on totally hot? Please verify if the boiler works. If there is hot water everywhere in the house, but in the tap, it means that the cartridge in the control unit is blocked. The control unit needs to Is the spray shower still having one of the following defects? It is not changing to spray function. One or more buttons are not working (when you push the buttons nothing happens). shower hose, as well. Is the spray shower completely dead? Please verify if the connection pins in the control unit are still there and in the right position. completely screwed). If they are The spray shower needs to If the problem continues, you need to replace Many thanks in advance for your cooperation. 6 (9)

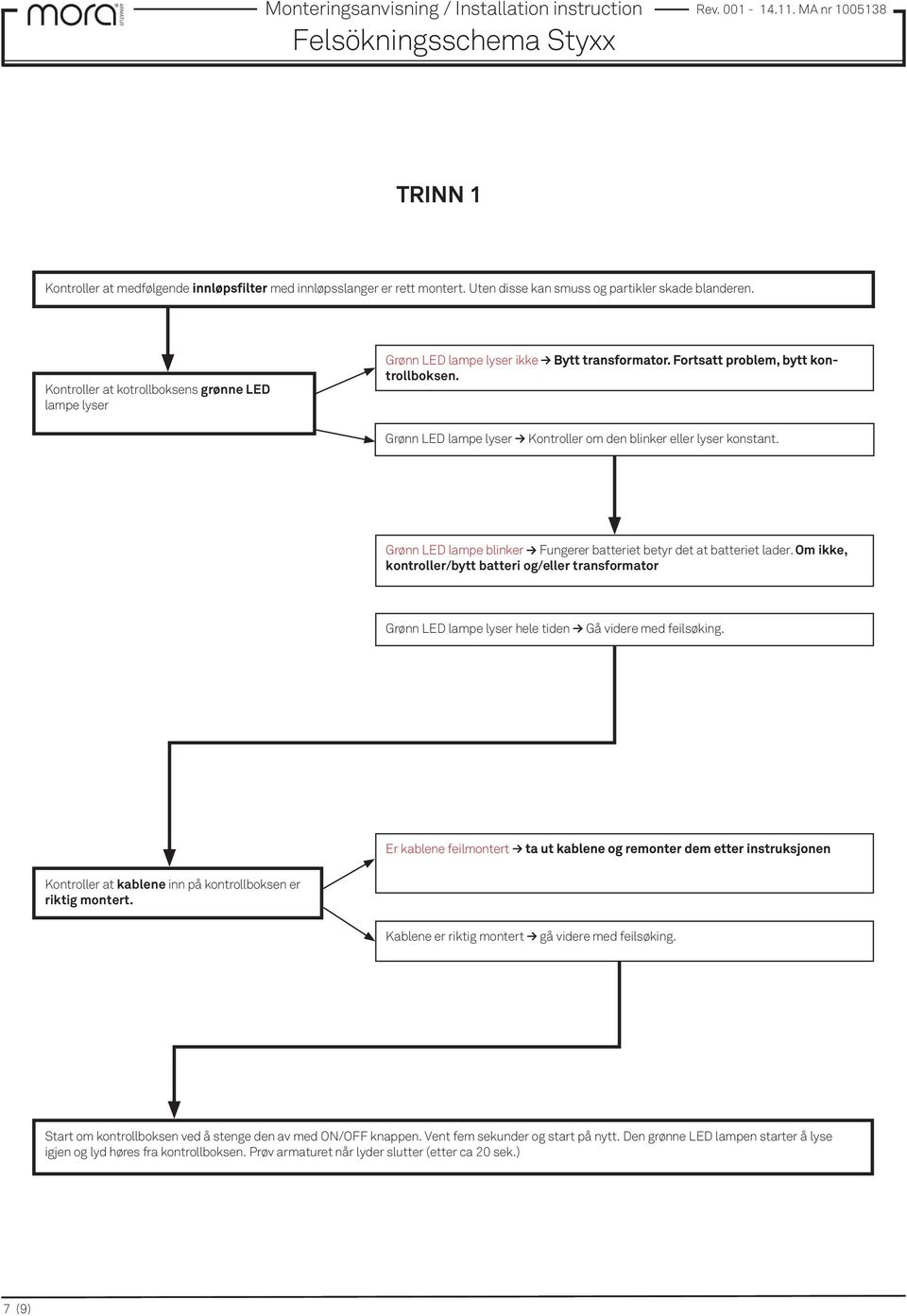

7 TRINN 1 Kontroller at medfølgende med innløpsslanger er rett montert. Uten disse kan smuss og partikler skade blanderen. Kontroller at kotrollboksens grønne LED lampe lyser Grønn LED lampe lyser ikke - trollboksen. Grønn LED lampe lyser Kontroller om den blinker eller lyser konstant. Grønn LED lampe blinker Fungerer batteriet betyr det at batteriet lader. Om ikke, kontroller/bytt batteri og/eller transformator Grønn LED lampe lyser hele tiden Gå videre med feilsøking. Er kablene feilmontert Kontroller at kablene inn på kontrollboksen er riktig montert. Kablene er riktig montert gå videre med feilsøking. Start om kontrollboksen ved å stenge den av med ON/OFF knappen. Vent fem sekunder og start på nytt. Den grønne LED lampen starter å lyse igjen og lyd høres fra kontrollboksen. Prøv armaturet når lyder slutter (etter ca 20 sek.) 7 (9)

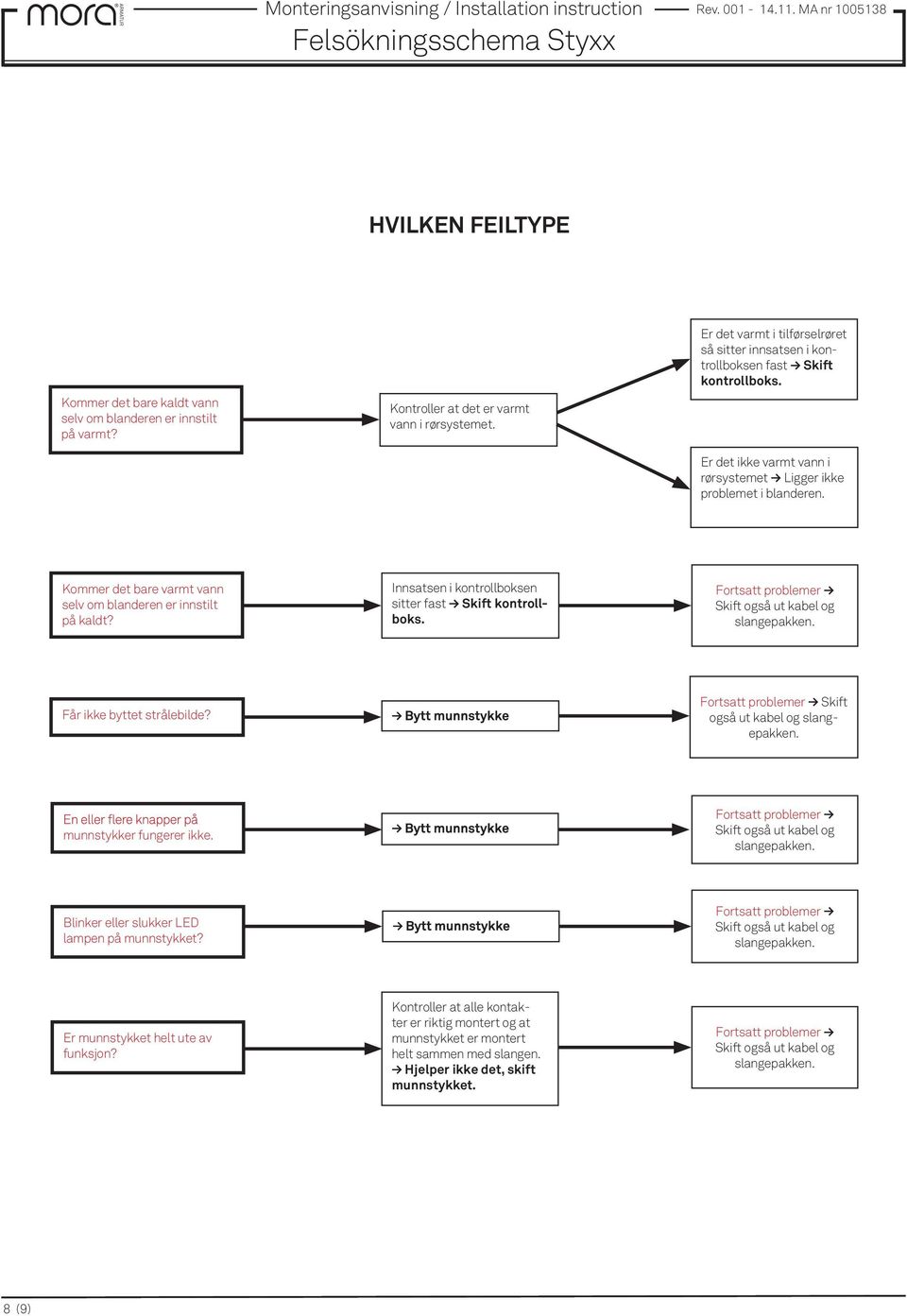

8 HVILKEN FEILTYPE Kommer det bare kaldt vann selv om blanderen er innstilt på varmt? Kontroller at det er varmt vann i rørsystemet. Er det varmt i tilførselrøret så sitter innsatsen i kontrollboksen fast Skift kontrollboks. Er det ikke varmt vann i rørsystemet Ligger ikke problemet i blanderen. Kommer det bare varmt vann selv om blanderen er innstilt på kaldt? Innsatsen i kontrollboksen sitter fast Skift kontrollboks. Fortsatt problemer Skift også ut kabel og slangepakken. Får ikke byttet strålebilde? Fortsatt problemer Skift også ut kabel og slangepakken. munnstykker fungerer ikke. Fortsatt problemer Skift også ut kabel og slangepakken. Blinker eller slukker LED lampen på munnstykket? Fortsatt problemer Skift også ut kabel og slangepakken. Er munnstykket helt ute av funksjon? Kontroller at alle kontakter er riktig montert og at munnstykket er montert helt sammen med slangen. Hjelper ikke det, skift munnstykket. Fortsatt problemer Skift også ut kabel og slangepakken. 8 (9)

9 FUNKSOJSPROBLEMER GJELDENDE MORA STYXX Vennligst kontroller følgende: 1. smuss og partikler skade blandebatteriet. 2. Kontroller at kontrollboksens grønne LED lampe lyser. Om den grønne LED lampen blinker og blanderen fungerer betyr det at batteriet lades. I annet fall kontoller/bytt batteri og /eller transformator. 3. Kontroller at kablene inn i kontrollboks er riktig montert. Koble ut kablene og remonter dem etter instruksjonen. 4. Start kontrollboksen på nytt ved å stenge ON/OFF knappen, vent fem sekunder og start. Den grønne LED lampen skal lyse og lyd høres fra kontrollboksen. Prøv å bruke blanderen når lyden slutter (etter ca 20 sek). Kommer det bare kaldt vann selv om blanderen er innstilt på varmt? Innsatsen i kontrollboksen sitter fast Skift kontrollboksen. Kommer det bare kaldt vann selv om blanderen er innstilt på varmt vann? Kontroller at det er varmt vann i røranlegget. Er det varm vann så sitter innsatsen i kontrollboksen fast. Skift kontrollboksen. Har munnstykket noen av disse problemer? Kan ikke bytte strålebilde? Blinker eller slukker LED lampen på munnstykket? Skift munnstykke. Fortsatt problemer, bytt kabel og slangepakken. Er munnstykket helt ute av funksjon? Kontroller at alle kontakter er korrekt montert og at munnstykket er montert helt i sammen med slangen. Hjelper ikke det, skift munnstykket. 9 (9)
