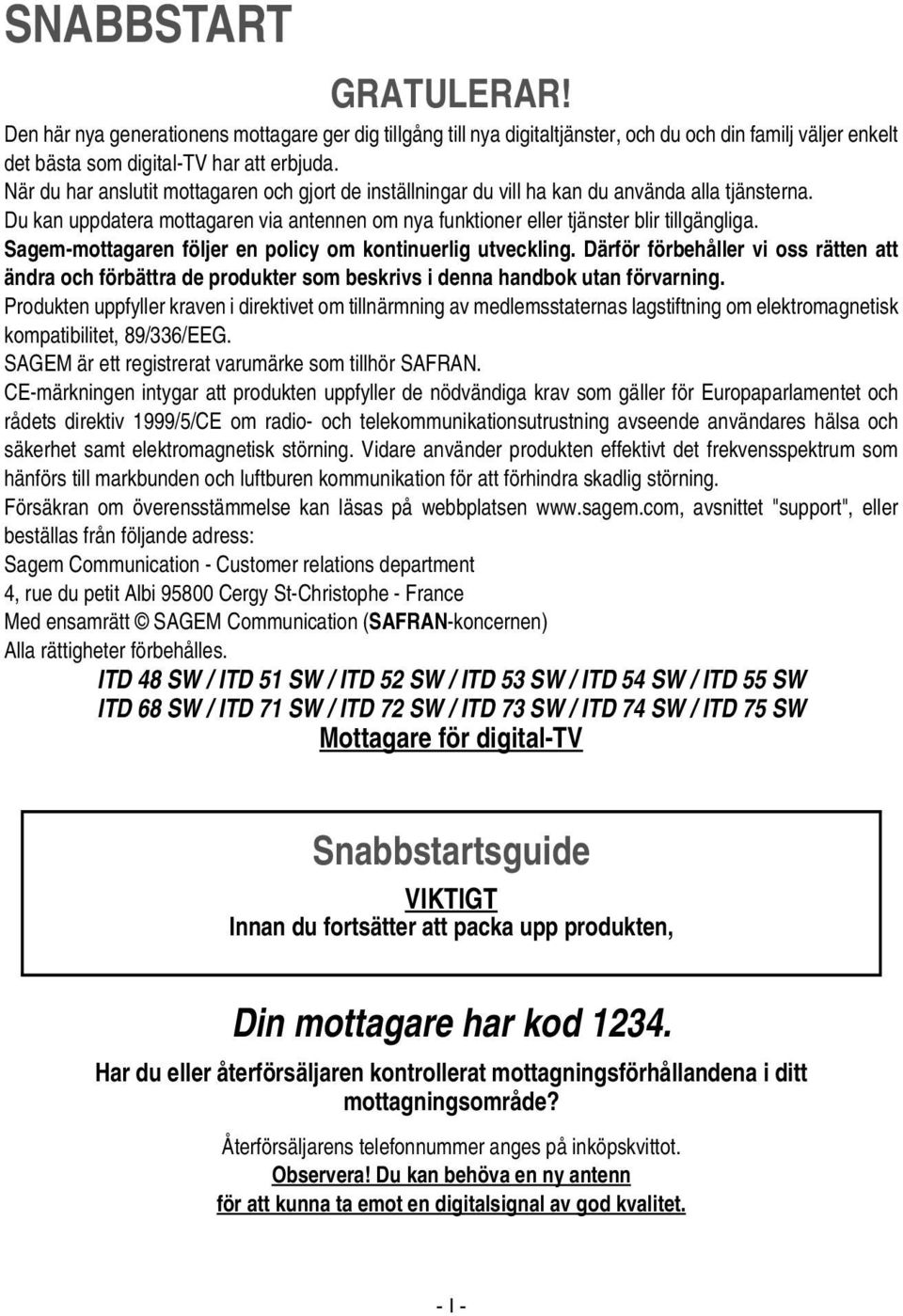

2 SNABBSTART GRATULERAR! Den här nya generationens mottagare ger dig tillgång till nya digitaltjänster, och du och din familj väljer enkelt det bästa som digital-tv har att erbjuda. När du har anslutit mottagaren och gjort de inställningar du vill ha kan du använda alla tjänsterna. Du kan uppdatera mottagaren via antennen om nya funktioner eller tjänster blir tillgängliga. Sagem-mottagaren följer en policy om kontinuerlig utveckling. Därför förbehåller vi oss rätten att ändra och förbättra de produkter som beskrivs i denna handbok utan förvarning. Produkten uppfyller kraven i direktivet om tillnärmning av medlemsstaternas lagstiftning om elektromagnetisk kompatibilitet, 89/336/EEG. SAGEM är ett registrerat varumärke som tillhör SAFRAN. CE-märkningen intygar att produkten uppfyller de nödvändiga krav som gäller för Europaparlamentet och rådets direktiv 1999/5/CE om radio- och telekommunikationsutrustning avseende användares hälsa och säkerhet samt elektromagnetisk störning. Vidare använder produkten effektivt det frekvensspektrum som hänförs till markbunden och luftburen kommunikation för att förhindra skadlig störning. Försäkran om överensstämmelse kan läsas på webbplatsen avsnittet "support", eller beställas från följande adress: Sagem Communication - Customer relations department 4, rue du petit Albi Cergy St-Christophe - France Med ensamrätt SAGEM Communication (SAFRAN-koncernen) Alla rättigheter förbehålles. ITD 48 SW / ITD 51 SW / ITD 52 SW / ITD 53 SW / ITD 54 SW / ITD 55 SW ITD 68 SW / ITD 71 SW / ITD 72 SW / ITD 73 SW / ITD 74 SW / ITD 75 SW Mottagare för digital-tv Snabbstartsguide VIKTIGT Innan du fortsätter att packa upp produkten, Din mottagare har kod Har du eller återförsäljaren kontrollerat mottagningsförhållandena i ditt mottagningsområde? Återförsäljarens telefonnummer anges på inköpskvittot. Observera! Du kan behöva en ny antenn för att kunna ta emot en digitalsignal av god kvalitet. - I -

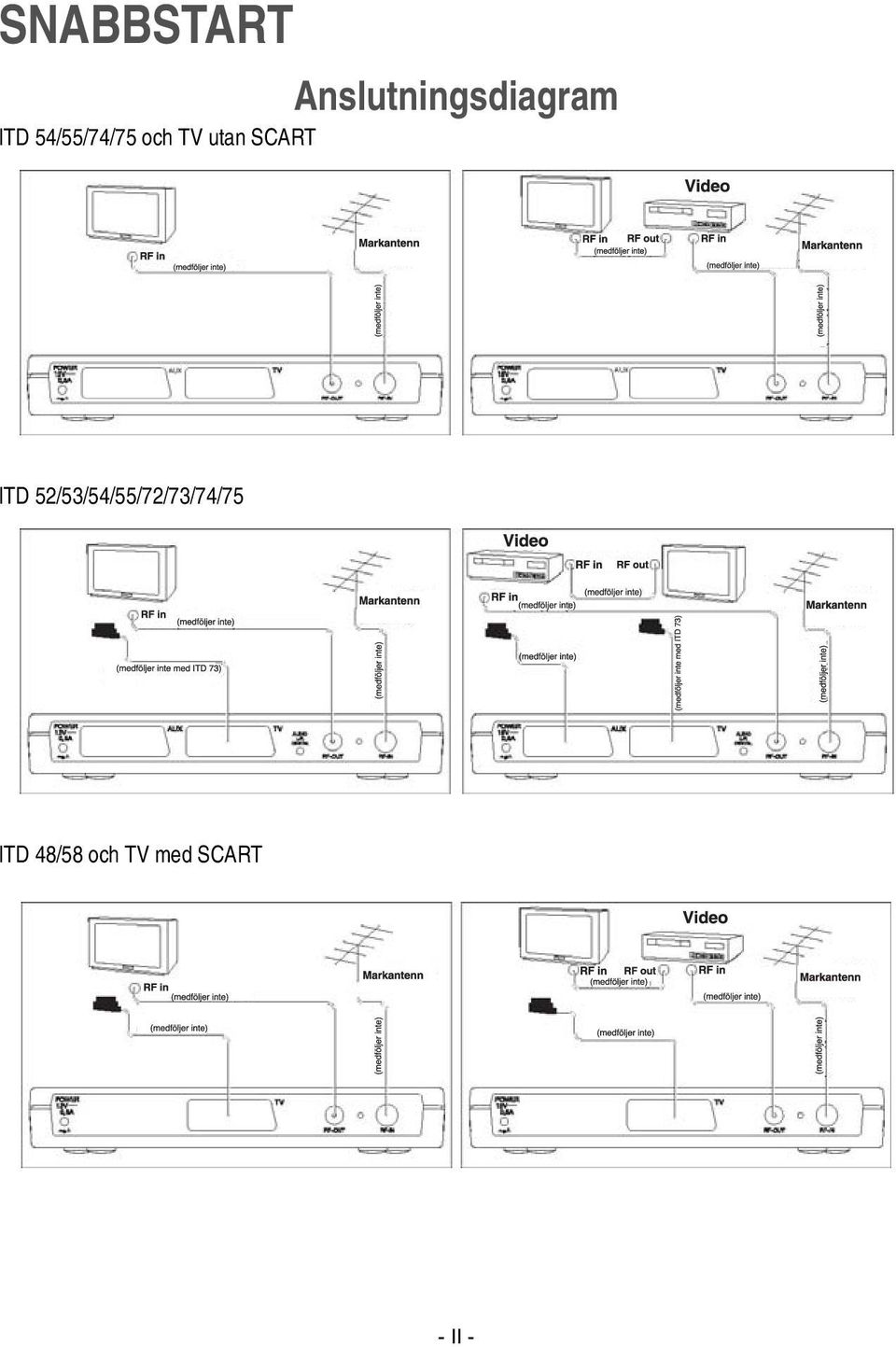

3 SNABBSTART Anslutningsdiagram ITD 54/55/74/75 och TV utan SCART ITD 52/53/54/55/72/73/74/75 ITD 48/58 och TV med SCART - II -

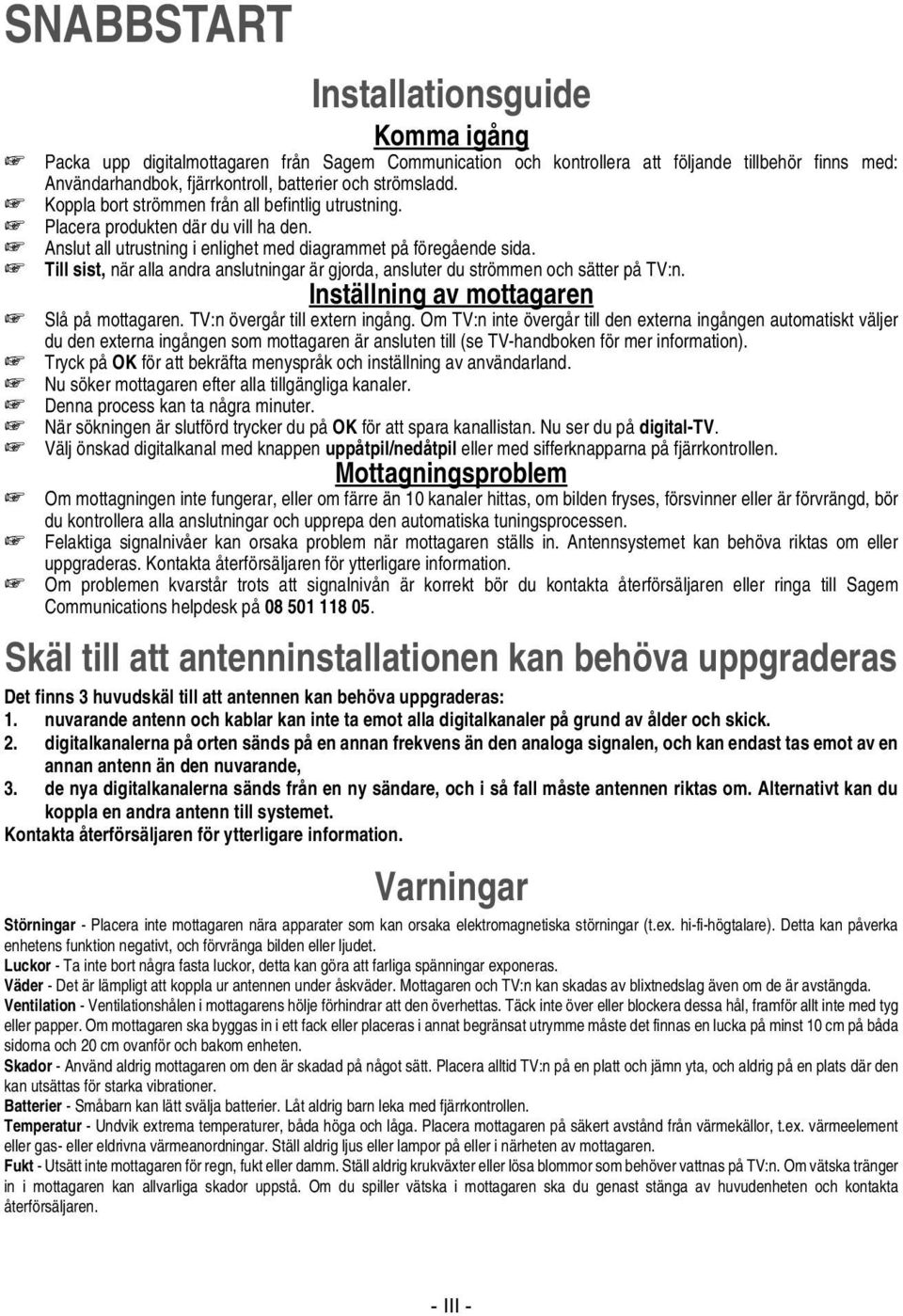

4 SNABBSTART Installationsguide Komma igång Packa upp digitalmottagaren från Sagem Communication och kontrollera att följande tillbehör finns med: Användarhandbok, fjärrkontroll, batterier och strömsladd. Koppla bort strömmen från all befintlig utrustning. Placera produkten där du vill ha den. Anslut all utrustning i enlighet med diagrammet på föregående sida. Till sist, när alla andra anslutningar är gjorda, ansluter du strömmen och sätter på TV:n. Inställning av mottagaren Slå på mottagaren. TV:n övergår till extern ingång. Om TV:n inte övergår till den externa ingången automatiskt väljer du den externa ingången som mottagaren är ansluten till (se TV-handboken för mer information). Tryck på OK för att bekräfta menyspråk och inställning av användarland. Nu söker mottagaren efter alla tillgängliga kanaler. Denna process kan ta några minuter. När sökningen är slutförd trycker du på OK för att spara kanallistan. Nu ser du på digital-tv. Välj önskad digitalkanal med knappen uppåtpil/nedåtpil eller med sifferknapparna på fjärrkontrollen. Mottagningsproblem Om mottagningen inte fungerar, eller om färre än 10 kanaler hittas, om bilden fryses, försvinner eller är förvrängd, bör du kontrollera alla anslutningar och upprepa den automatiska tuningsprocessen. Felaktiga signalnivåer kan orsaka problem när mottagaren ställs in. Antennsystemet kan behöva riktas om eller uppgraderas. Kontakta återförsäljaren för ytterligare information. Om problemen kvarstår trots att signalnivån är korrekt bör du kontakta återförsäljaren eller ringa till Sagem Communications helpdesk på Skäl till att antenninstallationen kan behöva uppgraderas Det finns 3 huvudskäl till att antennen kan behöva uppgraderas: 1. nuvarande antenn och kablar kan inte ta emot alla digitalkanaler på grund av ålder och skick. 2. digitalkanalerna på orten sänds på en annan frekvens än den analoga signalen, och kan endast tas emot av en annan antenn än den nuvarande, 3. de nya digitalkanalerna sänds från en ny sändare, och i så fall måste antennen riktas om. Alternativt kan du koppla en andra antenn till systemet. Kontakta återförsäljaren för ytterligare information. Varningar Störningar - Placera inte mottagaren nära apparater som kan orsaka elektromagnetiska störningar (t.ex. hi-fi-högtalare). Detta kan påverka enhetens funktion negativt, och förvränga bilden eller ljudet. Luckor - Ta inte bort några fasta luckor, detta kan göra att farliga spänningar exponeras. Väder - Det är lämpligt att koppla ur antennen under åskväder. Mottagaren och TV:n kan skadas av blixtnedslag även om de är avstängda. Ventilation - Ventilationshålen i mottagarens hölje förhindrar att den överhettas. Täck inte över eller blockera dessa hål, framför allt inte med tyg eller papper. Om mottagaren ska byggas in i ett fack eller placeras i annat begränsat utrymme måste det finnas en lucka på minst 10 cm på båda sidorna och 20 cm ovanför och bakom enheten. Skador - Använd aldrig mottagaren om den är skadad på något sätt. Placera alltid TV:n på en platt och jämn yta, och aldrig på en plats där den kan utsättas för starka vibrationer. Batterier - Småbarn kan lätt svälja batterier. Låt aldrig barn leka med fjärrkontrollen. Temperatur - Undvik extrema temperaturer, båda höga och låga. Placera mottagaren på säkert avstånd från värmekällor, t.ex. värmeelement eller gas- eller eldrivna värmeanordningar. Ställ aldrig ljus eller lampor på eller i närheten av mottagaren. Fukt - Utsätt inte mottagaren för regn, fukt eller damm. Ställ aldrig krukväxter eller lösa blommor som behöver vattnas på TV:n. Om vätska tränger in i mottagaren kan allvarliga skador uppstå. Om du spiller vätska i mottagaren ska du genast stänga av huvudenheten och kontakta återförsäljaren. - III -

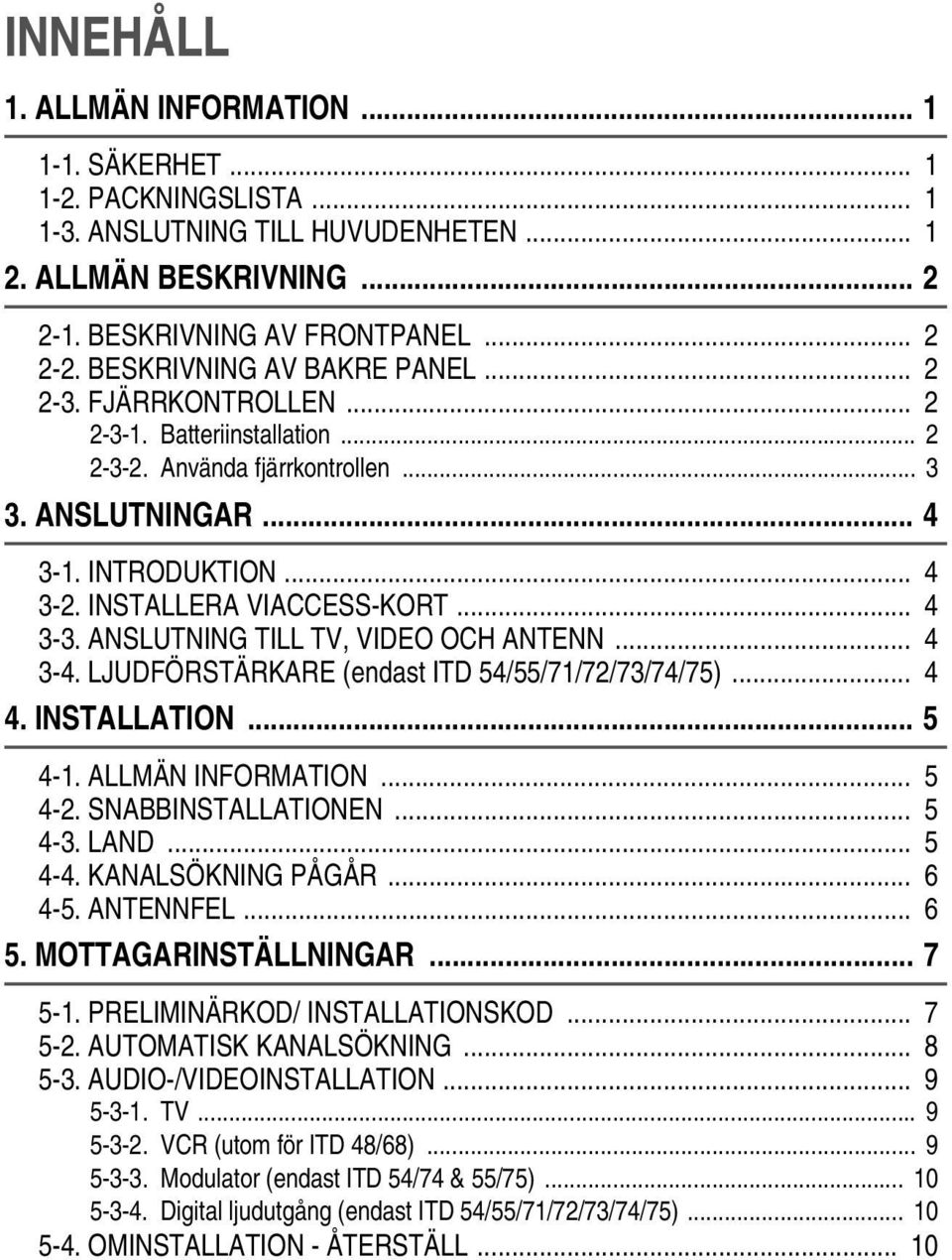

5 INNEHÅLL 1. ALLMÄN INFORMATION SÄKERHET PACKNINGSLISTA ANSLUTNING TILL HUVUDENHETEN ALLMÄN BESKRIVNING BESKRIVNING AV FRONTPANEL BESKRIVNING AV BAKRE PANEL FJÄRRKONTROLLEN Batteriinstallation Använda fjärrkontrollen ANSLUTNINGAR INTRODUKTION INSTALLERA VIACCESS-KORT ANSLUTNING TILL TV, VIDEO OCH ANTENN LJUDFÖRSTÄRKARE (endast ITD 54/55/71/72/73/74/75) INSTALLATION ALLMÄN INFORMATION SNABBINSTALLATIONEN LAND KANALSÖKNING PÅGÅR ANTENNFEL MOTTAGARINSTÄLLNINGAR PRELIMINÄRKOD/ INSTALLATIONSKOD AUTOMATISK KANALSÖKNING AUDIO-/VIDEOINSTALLATION TV VCR (utom för ITD 48/68) Modulator (endast ITD 54/74 & 55/75) Digital ljudutgång (endast ITD 54/55/71/72/73/74/75) OMINSTALLATION - ÅTERSTÄLL... 10

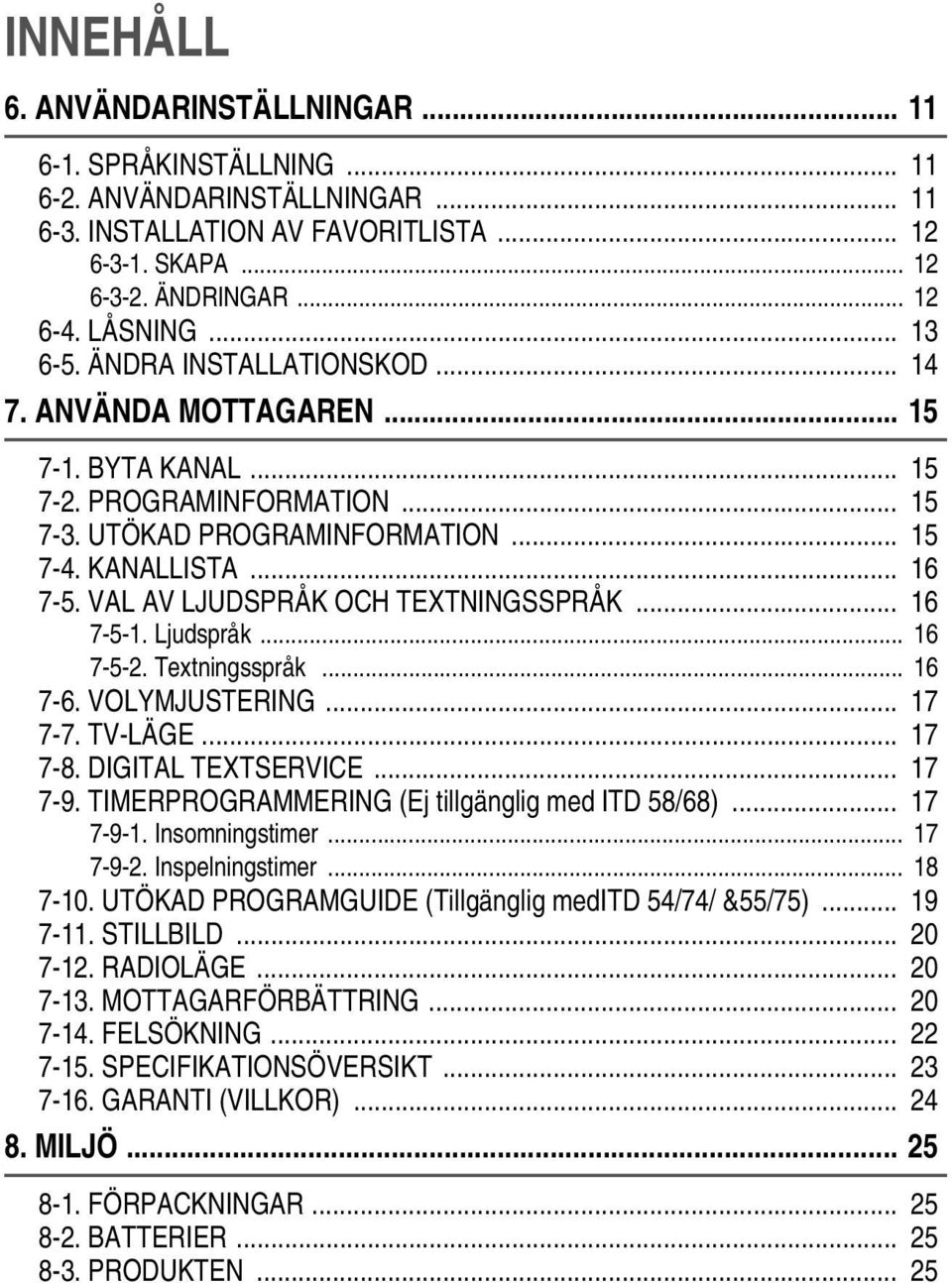

6 INNEHÅLL 6. ANVÄNDARINSTÄLLNINGAR SPRÅKINSTÄLLNING ANVÄNDARINSTÄLLNINGAR INSTALLATION AV FAVORITLISTA SKAPA ÄNDRINGAR LÅSNING ÄNDRA INSTALLATIONSKOD ANVÄNDA MOTTAGAREN BYTA KANAL PROGRAMINFORMATION UTÖKAD PROGRAMINFORMATION KANALLISTA VAL AV LJUDSPRÅK OCH TEXTNINGSSPRÅK Ljudspråk Textningsspråk VOLYMJUSTERING TV-LÄGE DIGITAL TEXTSERVICE TIMERPROGRAMMERING (Ej tillgänglig med ITD 58/68) Insomningstimer Inspelningstimer UTÖKAD PROGRAMGUIDE (Tillgänglig meditd 54/74/ &55/75) STILLBILD RADIOLÄGE MOTTAGARFÖRBÄTTRING FELSÖKNING SPECIFIKATIONSÖVERSIKT GARANTI (VILLKOR) MILJÖ FÖRPACKNINGAR BATTERIER PRODUKTEN... 25

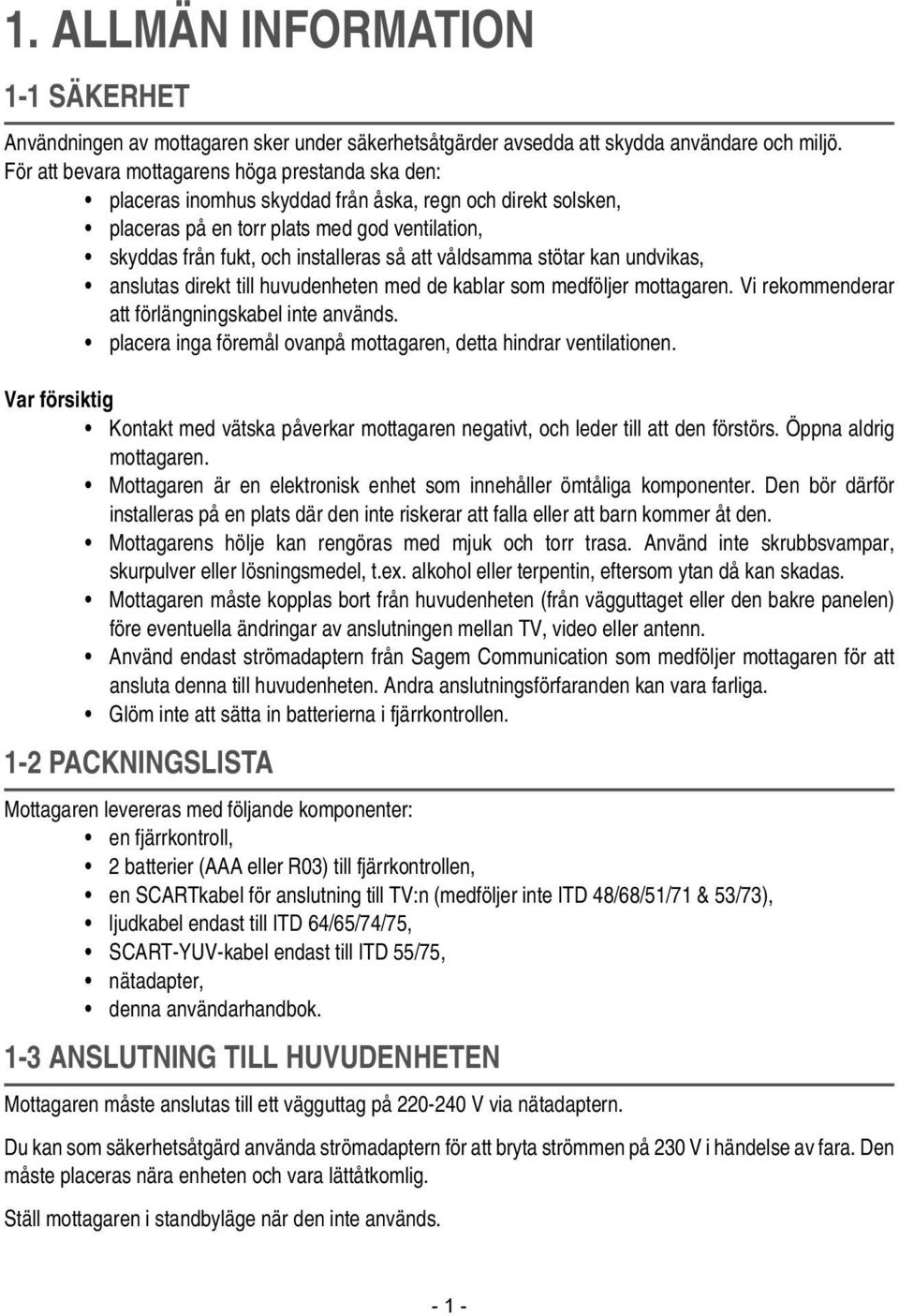

7 1. ALLMÄN INFORMATION 1-1 SÄKERHET Användningen av mottagaren sker under säkerhetsåtgärder avsedda att skydda användare och miljö. För att bevara mottagarens höga prestanda ska den: placeras inomhus skyddad från åska, regn och direkt solsken, placeras på en torr plats med god ventilation, skyddas från fukt, och installeras så att våldsamma stötar kan undvikas, anslutas direkt till huvudenheten med de kablar som medföljer mottagaren. Vi rekommenderar att förlängningskabel inte används. placera inga föremål ovanpå mottagaren, detta hindrar ventilationen. Var försiktig Kontakt med vätska påverkar mottagaren negativt, och leder till att den förstörs. Öppna aldrig mottagaren. Mottagaren är en elektronisk enhet som innehåller ömtåliga komponenter. Den bör därför installeras på en plats där den inte riskerar att falla eller att barn kommer åt den. Mottagarens hölje kan rengöras med mjuk och torr trasa. Använd inte skrubbsvampar, skurpulver eller lösningsmedel, t.ex. alkohol eller terpentin, eftersom ytan då kan skadas. Mottagaren måste kopplas bort från huvudenheten (från vägguttaget eller den bakre panelen) före eventuella ändringar av anslutningen mellan TV, video eller antenn. Använd endast strömadaptern från Sagem Communication som medföljer mottagaren för att ansluta denna till huvudenheten. Andra anslutningsförfaranden kan vara farliga. Glöm inte att sätta in batterierna i fjärrkontrollen. 1-2 PACKNINGSLISTA Mottagaren levereras med följande komponenter: en fjärrkontroll, 2 batterier (AAA eller R03) till fjärrkontrollen, en SCARTkabel för anslutning till TV:n (medföljer inte ITD 48/68/51/71 & 53/73), ljudkabel endast till ITD 64/65/74/75, SCART-YUV-kabel endast till ITD 55/75, nätadapter, denna användarhandbok. 1-3 ANSLUTNING TILL HUVUDENHETEN Mottagaren måste anslutas till ett vägguttag på V via nätadaptern. Du kan som säkerhetsåtgärd använda strömadaptern för att bryta strömmen på 230 V i händelse av fara. Den måste placeras nära enheten och vara lättåtkomlig. Ställ mottagaren i standbyläge när den inte används

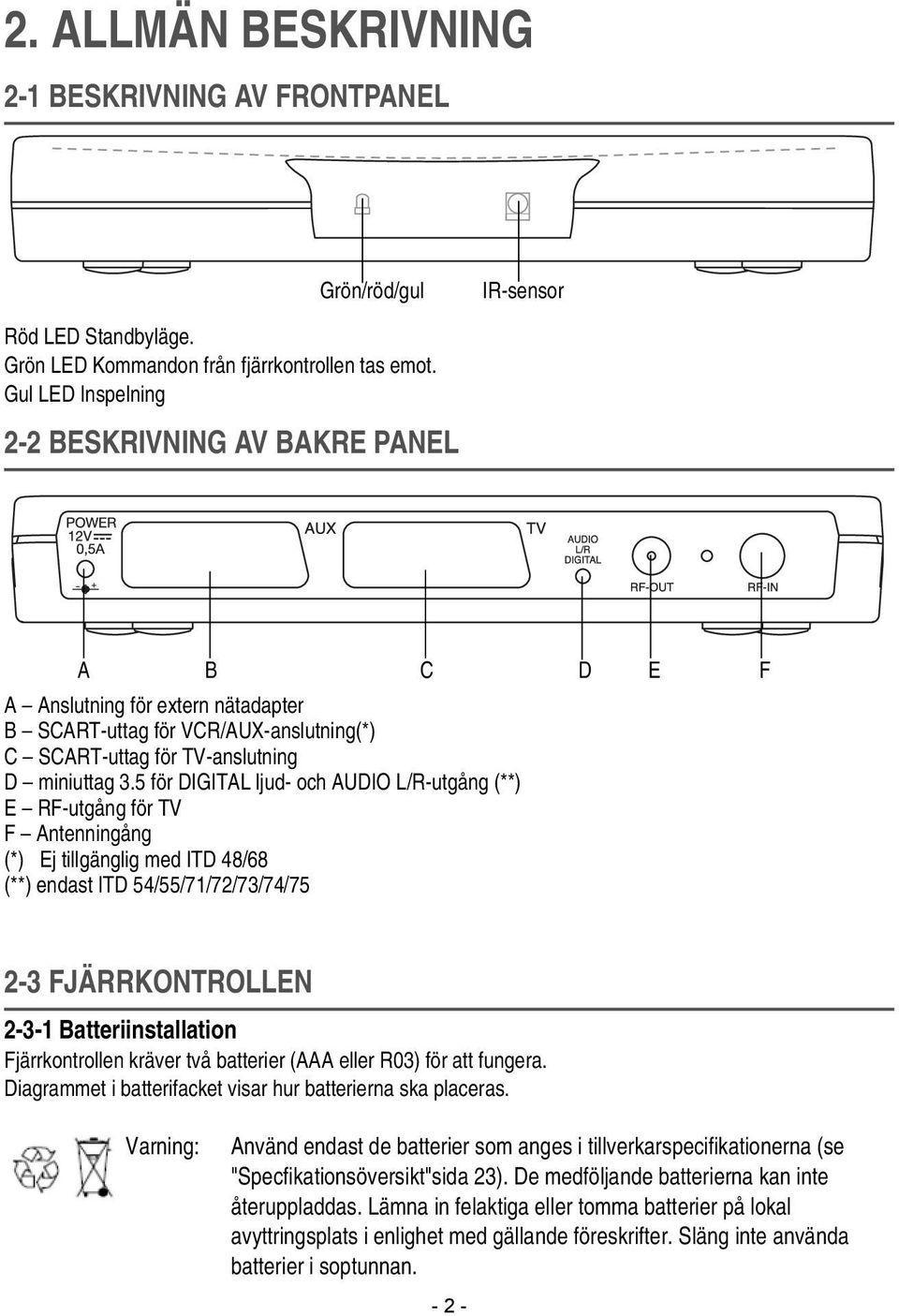

8 2. ALLMÄN BESKRIVNING 2-1 BESKRIVNING AV FRONTPANEL Grön/röd/gul IR-sensor Röd LED Standbyläge. Grön LED Kommandon från fjärrkontrollen tas emot. Gul LED Inspelning 2-2 BESKRIVNING AV BAKRE PANEL A B C A Anslutning för extern nätadapter B SCART-uttag för VCR/AUX-anslutning(*) C SCART-uttag för TV-anslutning D miniuttag 3.5 för DIGITAL ljud- och AUDIO L/R-utgång (**) E RF-utgång för TV F Antenningång (*) Ej tillgänglig med ITD 48/68 (**) endast ITD 54/55/71/72/73/74/75 D E F 2-3 FJÄRRKONTROLLEN Batteriinstallation Fjärrkontrollen kräver två batterier (AAA eller R03) för att fungera. Diagrammet i batterifacket visar hur batterierna ska placeras. Varning: Använd endast de batterier som anges i tillverkarspecifikationerna (se "Specfikationsöversikt"sida 23). De medföljande batterierna kan inte återuppladdas. Lämna in felaktiga eller tomma batterier på lokal avyttringsplats i enlighet med gällande föreskrifter. Släng inte använda batterier i soptunnan

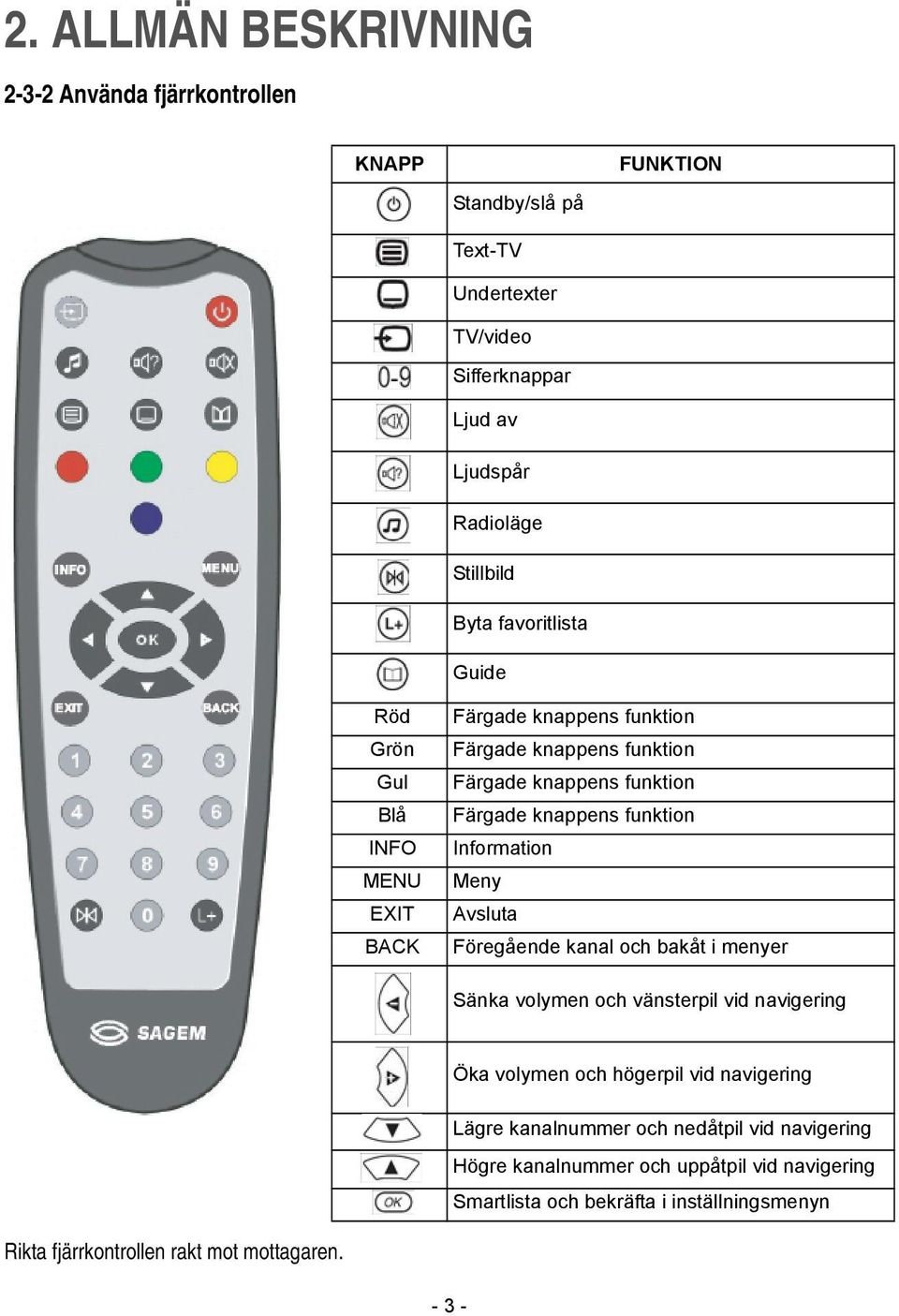

9 2. ALLMÄN BESKRIVNING Använda fjärrkontrollen KNAPP Standby/slå på FUNKTION Text-TV Undertexter TV/video Sifferknappar Ljud av Ljudspår Radioläge Stillbild Byta favoritlista Guide Röd Grön Gul Blå INFO MENU EXIT BACK Färgade knappens funktion Färgade knappens funktion Färgade knappens funktion Färgade knappens funktion Information Meny Avsluta Föregående kanal och bakåt i menyer Sänka volymen och vänsterpil vid navigering Öka volymen och högerpil vid navigering Lägre kanalnummer och nedåtpil vid navigering Högre kanalnummer och uppåtpil vid navigering Smartlista och bekräfta i inställningsmenyn Rikta fjärrkontrollen rakt mot mottagaren

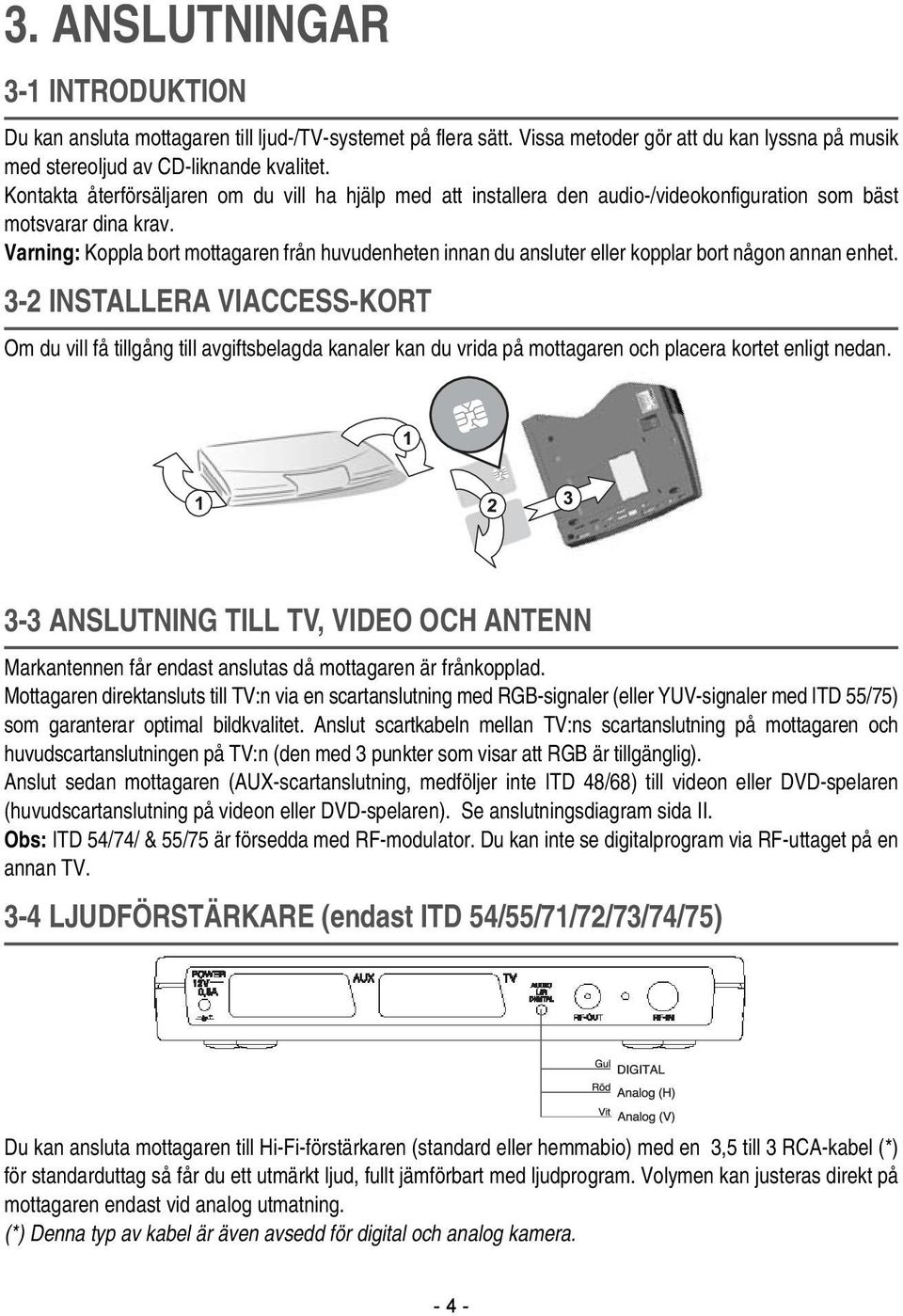

10 3. ANSLUTNINGAR 3-1 INTRODUKTION Du kan ansluta mottagaren till ljud-/tv-systemet på flera sätt. Vissa metoder gör att du kan lyssna på musik med stereoljud av CD-liknande kvalitet. Kontakta återförsäljaren om du vill ha hjälp med att installera den audio-/videokonfiguration som bäst motsvarar dina krav. Varning: Koppla bort mottagaren från huvudenheten innan du ansluter eller kopplar bort någon annan enhet. 3-2 INSTALLERA VIACCESS-KORT Om du vill få tillgång till avgiftsbelagda kanaler kan du vrida på mottagaren och placera kortet enligt nedan. 3-3 ANSLUTNING TILL TV, VIDEO OCH ANTENN Markantennen får endast anslutas då mottagaren är frånkopplad. Mottagaren direktansluts till TV:n via en scartanslutning med RGB-signaler (eller YUV-signaler med ITD 55/75) som garanterar optimal bildkvalitet. Anslut scartkabeln mellan TV:ns scartanslutning på mottagaren och huvudscartanslutningen på TV:n (den med 3 punkter som visar att RGB är tillgänglig). Anslut sedan mottagaren (AUX-scartanslutning, medföljer inte ITD 48/68) till videon eller DVD-spelaren (huvudscartanslutning på videon eller DVD-spelaren). Se anslutningsdiagram sida II. Obs: ITD 54/74/ & 55/75 är försedda med RF-modulator. Du kan inte se digitalprogram via RF-uttaget på en annan TV. 3-4 LJUDFÖRSTÄRKARE (endast ITD 54/55/71/72/73/74/75) Du kan ansluta mottagaren till Hi-Fi-förstärkaren (standard eller hemmabio) med en 3,5 till 3 RCA-kabel (*) för standarduttag så får du ett utmärkt ljud, fullt jämförbart med ljudprogram. Volymen kan justeras direkt på mottagaren endast vid analog utmatning. (*) Denna typ av kabel är även avsedd för digital och analog kamera

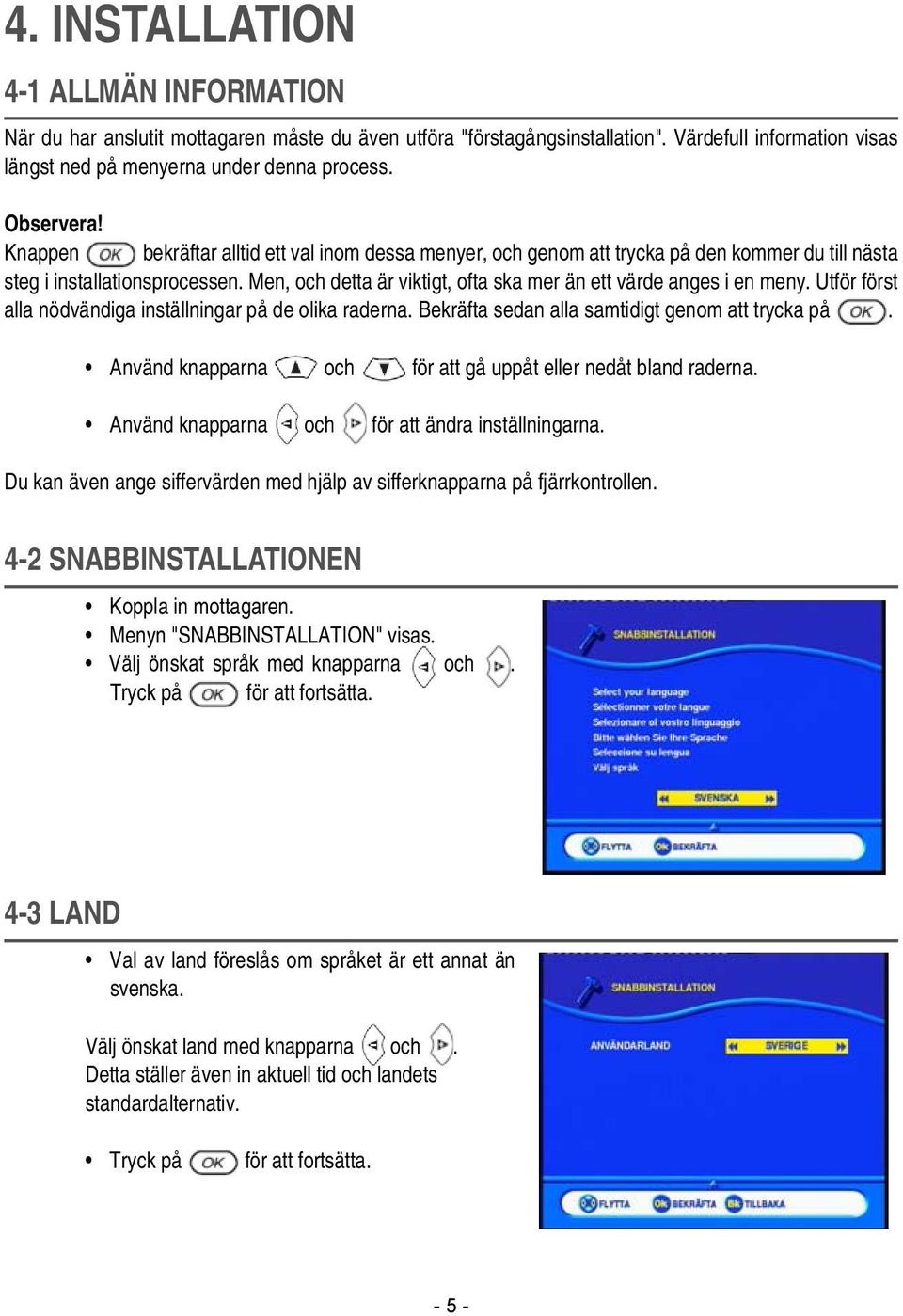

11 4. INSTALLATION 4-1 ALLMÄN INFORMATION När du har anslutit mottagaren måste du även utföra "förstagångsinstallation". Värdefull information visas längst ned på menyerna under denna process. Observera! Knappen bekräftar alltid ett val inom dessa menyer, och genom att trycka på den kommer du till nästa steg i installationsprocessen. Men, och detta är viktigt, ofta ska mer än ett värde anges i en meny. Utför först alla nödvändiga inställningar på de olika raderna. Bekräfta sedan alla samtidigt genom att trycka på. Använd knapparna och för att gå uppåt eller nedåt bland raderna. Använd knapparna och för att ändra inställningarna. Du kan även ange siffervärden med hjälp av sifferknapparna på fjärrkontrollen. 4-2 SNABBINSTALLATIONEN Koppla in mottagaren. Menyn "SNABBINSTALLATION" visas. Välj önskat språk med knapparna och. Tryck på för att fortsätta. 4-3 LAND Val av land föreslås om språket är ett annat än svenska. Välj önskat land med knapparna och. Detta ställer även in aktuell tid och landets standardalternativ. Tryck på för att fortsätta

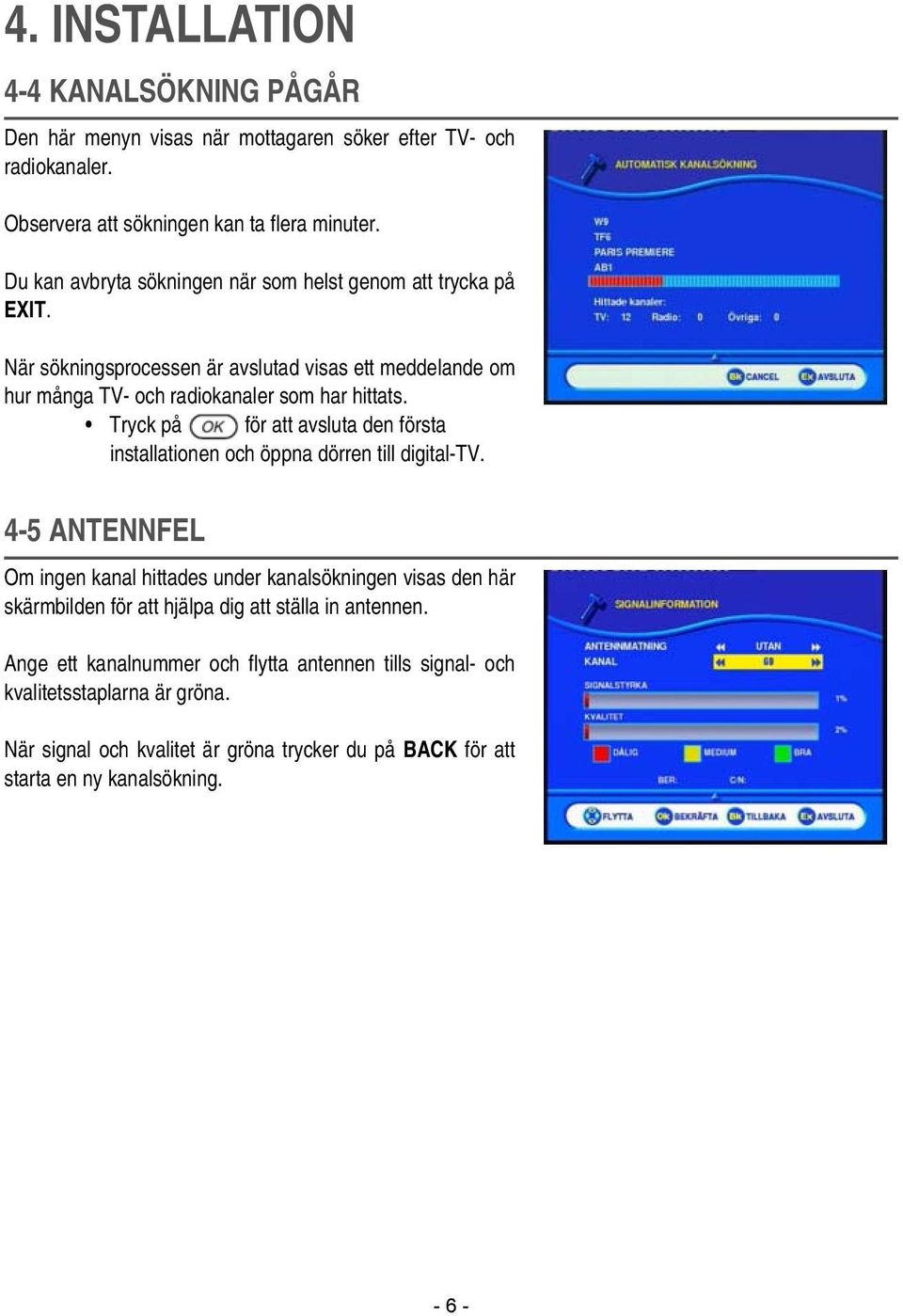

12 4. INSTALLATION 4-4 KANALSÖKNING PÅGÅR Den här menyn visas när mottagaren söker efter TV- och radiokanaler. Observera att sökningen kan ta flera minuter. Du kan avbryta sökningen när som helst genom att trycka på EXIT. När sökningsprocessen är avslutad visas ett meddelande om hur många TV- och radiokanaler som har hittats. Tryck på för att avsluta den första installationen och öppna dörren till digital-tv. 4-5 ANTENNFEL Om ingen kanal hittades under kanalsökningen visas den här skärmbilden för att hjälpa dig att ställa in antennen. Ange ett kanalnummer och flytta antennen tills signal- och kvalitetsstaplarna är gröna. När signal och kvalitet är gröna trycker du på BACK för att starta en ny kanalsökning

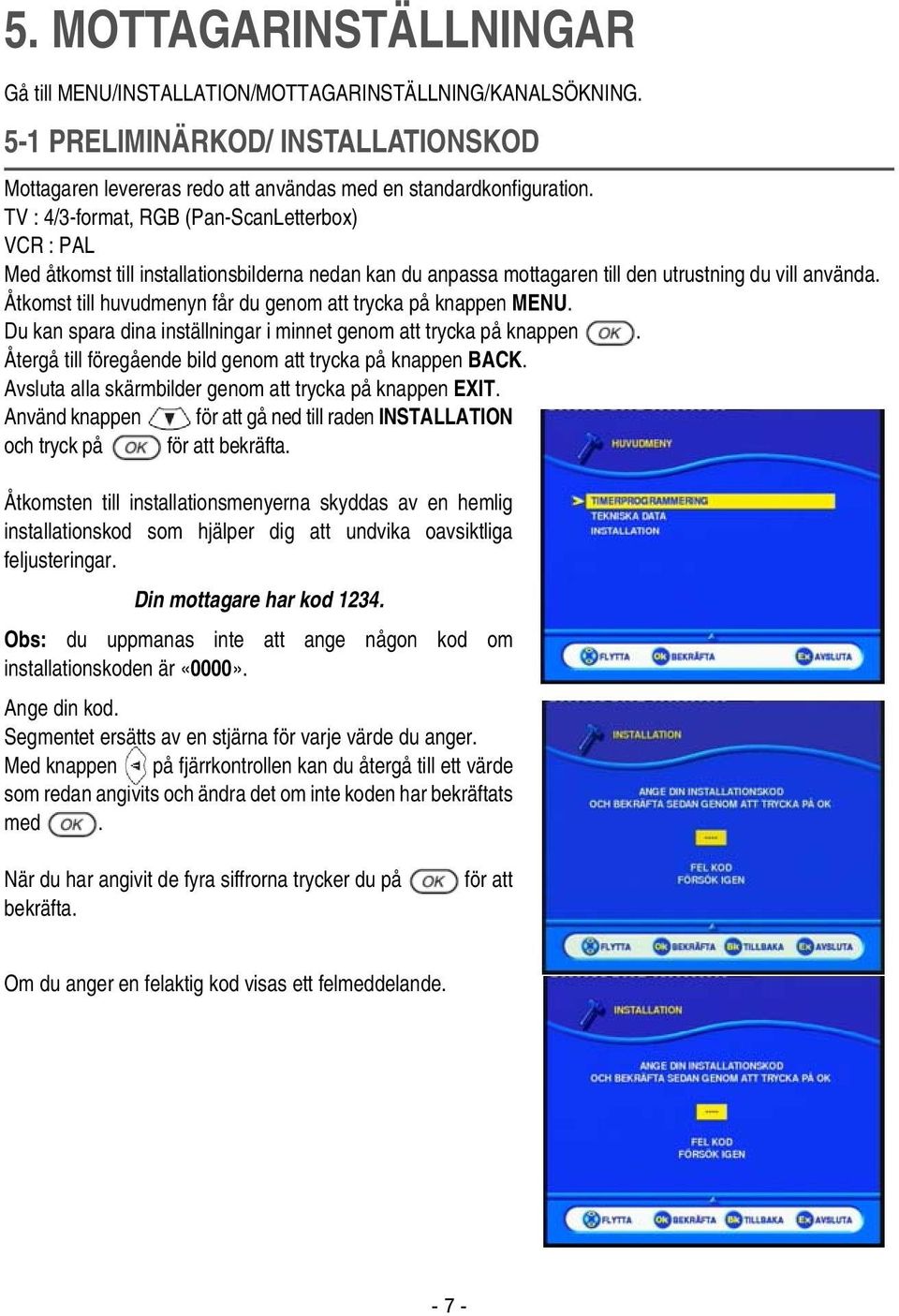

13 5. MOTTAGARINSTÄLLNINGAR Gå till MENU/INSTALLATION/MOTTAGARINSTÄLLNING/KANALSÖKNING. 5-1 PRELIMINÄRKOD/ INSTALLATIONSKOD Mottagaren levereras redo att användas med en standardkonfiguration. TV : 4/3-format, RGB (Pan-ScanLetterbox) VCR : PAL Med åtkomst till installationsbilderna nedan kan du anpassa mottagaren till den utrustning du vill använda. Åtkomst till huvudmenyn får du genom att trycka på knappen MENU. Du kan spara dina inställningar i minnet genom att trycka på knappen. Återgå till föregående bild genom att trycka på knappen BACK. Avsluta alla skärmbilder genom att trycka på knappen EXIT. Använd knappen för att gå ned till raden INSTALLATION och tryck på för att bekräfta. Åtkomsten till installationsmenyerna skyddas av en hemlig installationskod som hjälper dig att undvika oavsiktliga feljusteringar. Din mottagare har kod Obs: du uppmanas inte att ange någon kod om installationskoden är «0000». Ange din kod. Segmentet ersätts av en stjärna för varje värde du anger. Med knappen på fjärrkontrollen kan du återgå till ett värde som redan angivits och ändra det om inte koden har bekräftats med. När du har angivit de fyra siffrorna trycker du på bekräfta. för att Om du anger en felaktig kod visas ett felmeddelande

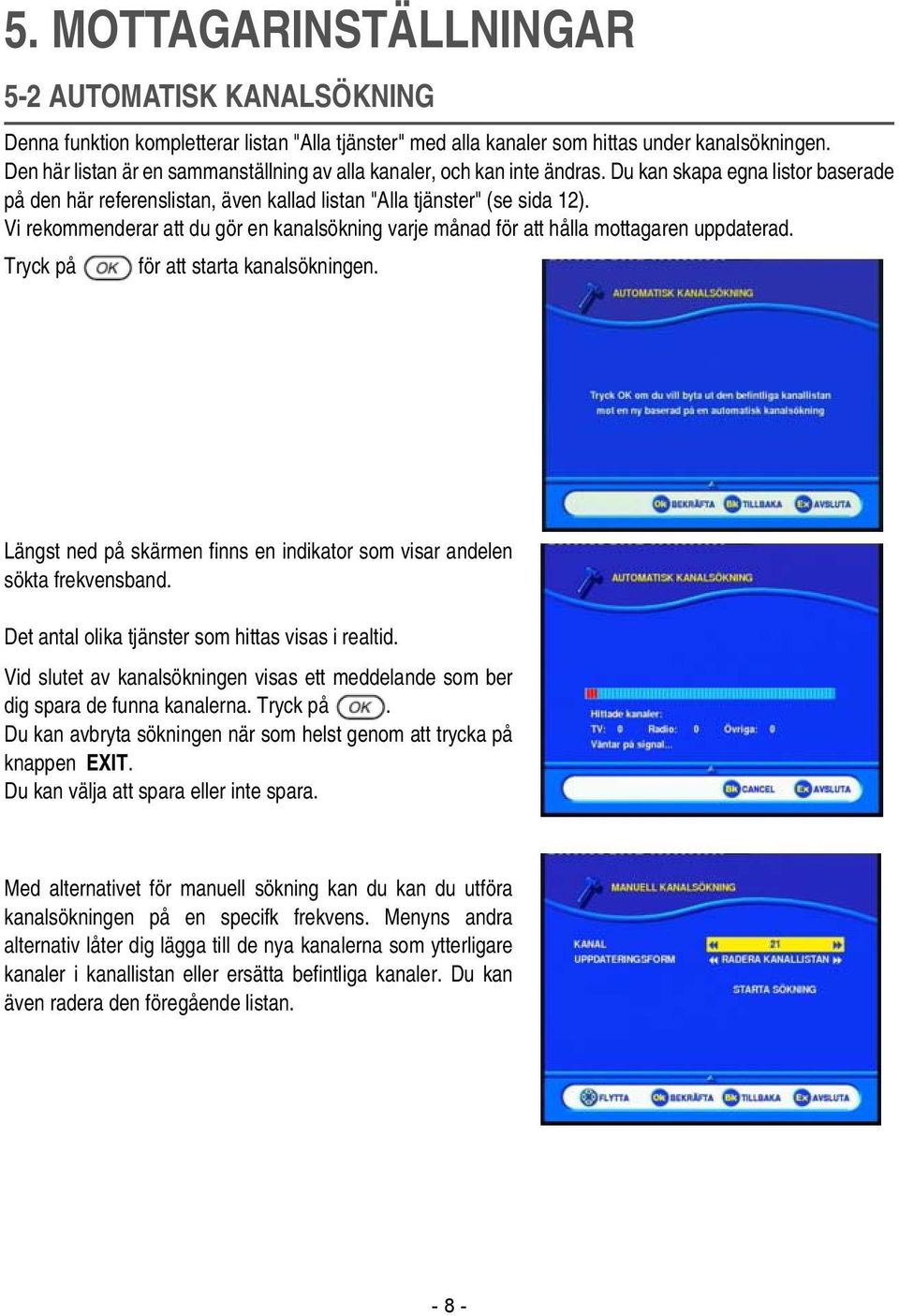

14 5. MOTTAGARINSTÄLLNINGAR 5-2 AUTOMATISK KANALSÖKNING Denna funktion kompletterar listan "Alla tjänster" med alla kanaler som hittas under kanalsökningen. Den här listan är en sammanställning av alla kanaler, och kan inte ändras. Du kan skapa egna listor baserade på den här referenslistan, även kallad listan "Alla tjänster" (se sida 12). Vi rekommenderar att du gör en kanalsökning varje månad för att hålla mottagaren uppdaterad. Tryck på för att starta kanalsökningen. Längst ned på skärmen finns en indikator som visar andelen sökta frekvensband. Det antal olika tjänster som hittas visas i realtid. Vid slutet av kanalsökningen visas ett meddelande som ber dig spara de funna kanalerna. Tryck på. Du kan avbryta sökningen när som helst genom att trycka på knappen EXIT. Du kan välja att spara eller inte spara. Med alternativet för manuell sökning kan du kan du utföra kanalsökningen på en specifk frekvens. Menyns andra alternativ låter dig lägga till de nya kanalerna som ytterligare kanaler i kanallistan eller ersätta befintliga kanaler. Du kan även radera den föregående listan

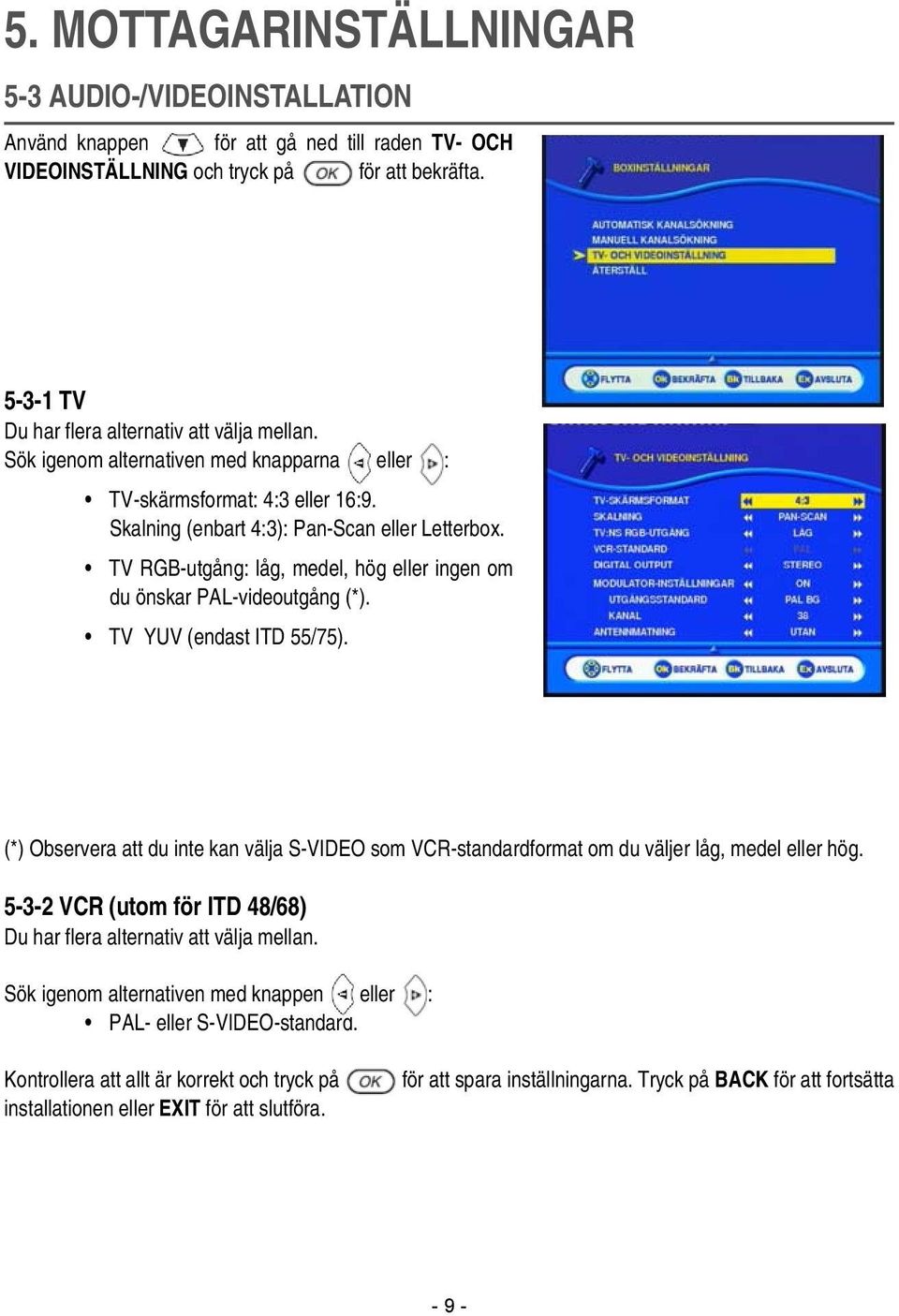

15 5. MOTTAGARINSTÄLLNINGAR 5-3 AUDIO-/VIDEOINSTALLATION Använd knappen för att gå ned till raden TV- OCH VIDEOINSTÄLLNING och tryck på för att bekräfta TV Du har flera alternativ att välja mellan. Sök igenom alternativen med knapparna eller : TV-skärmsformat: 4:3 eller 16:9. Skalning (enbart 4:3): Pan-Scan eller Letterbox. TV RGB-utgång: låg, medel, hög eller ingen om du önskar PAL-videoutgång (*). TV YUV (endast ITD 55/75). (*) Observera att du inte kan välja S-VIDEO som VCR-standardformat om du väljer låg, medel eller hög VCR (utom för ITD 48/68) Du har flera alternativ att välja mellan. Sök igenom alternativen med knappen eller : PAL- eller S-VIDEO-standard. Kontrollera att allt är korrekt och tryck på installationen eller EXIT för att slutföra. för att spara inställningarna. Tryck på BACK för att fortsätta - 9 -

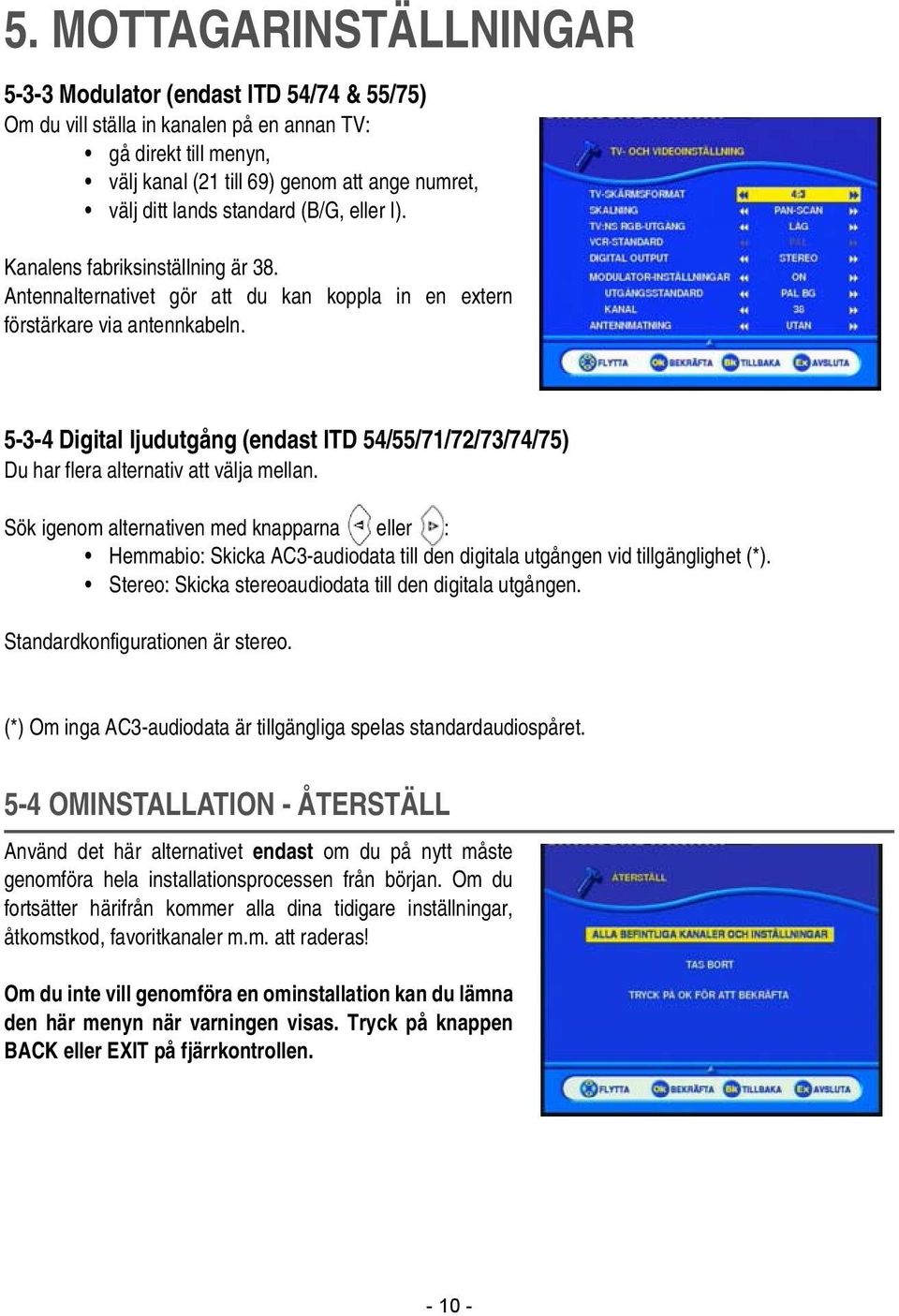

16 5. MOTTAGARINSTÄLLNINGAR Modulator (endast ITD 54/74 & 55/75) Om du vill ställa in kanalen på en annan TV: gå direkt till menyn, välj kanal (21 till 69) genom att ange numret, välj ditt lands standard (B/G, eller I). Kanalens fabriksinställning är 38. Antennalternativet gör att du kan koppla in en extern förstärkare via antennkabeln Digital ljudutgång (endast ITD 54/55/71/72/73/74/75) Du har flera alternativ att välja mellan. Sök igenom alternativen med knapparna eller : Hemmabio: Skicka AC3-audiodata till den digitala utgången vid tillgänglighet (*). Stereo: Skicka stereoaudiodata till den digitala utgången. Standardkonfigurationen är stereo. (*) Om inga AC3-audiodata är tillgängliga spelas standardaudiospåret. 5-4 OMINSTALLATION - ÅTERSTÄLL Använd det här alternativet endast om du på nytt måste genomföra hela installationsprocessen från början. Om du fortsätter härifrån kommer alla dina tidigare inställningar, åtkomstkod, favoritkanaler m.m. att raderas! Om du inte vill genomföra en ominstallation kan du lämna den här menyn när varningen visas. Tryck på knappen BACK eller EXIT på fjärrkontrollen

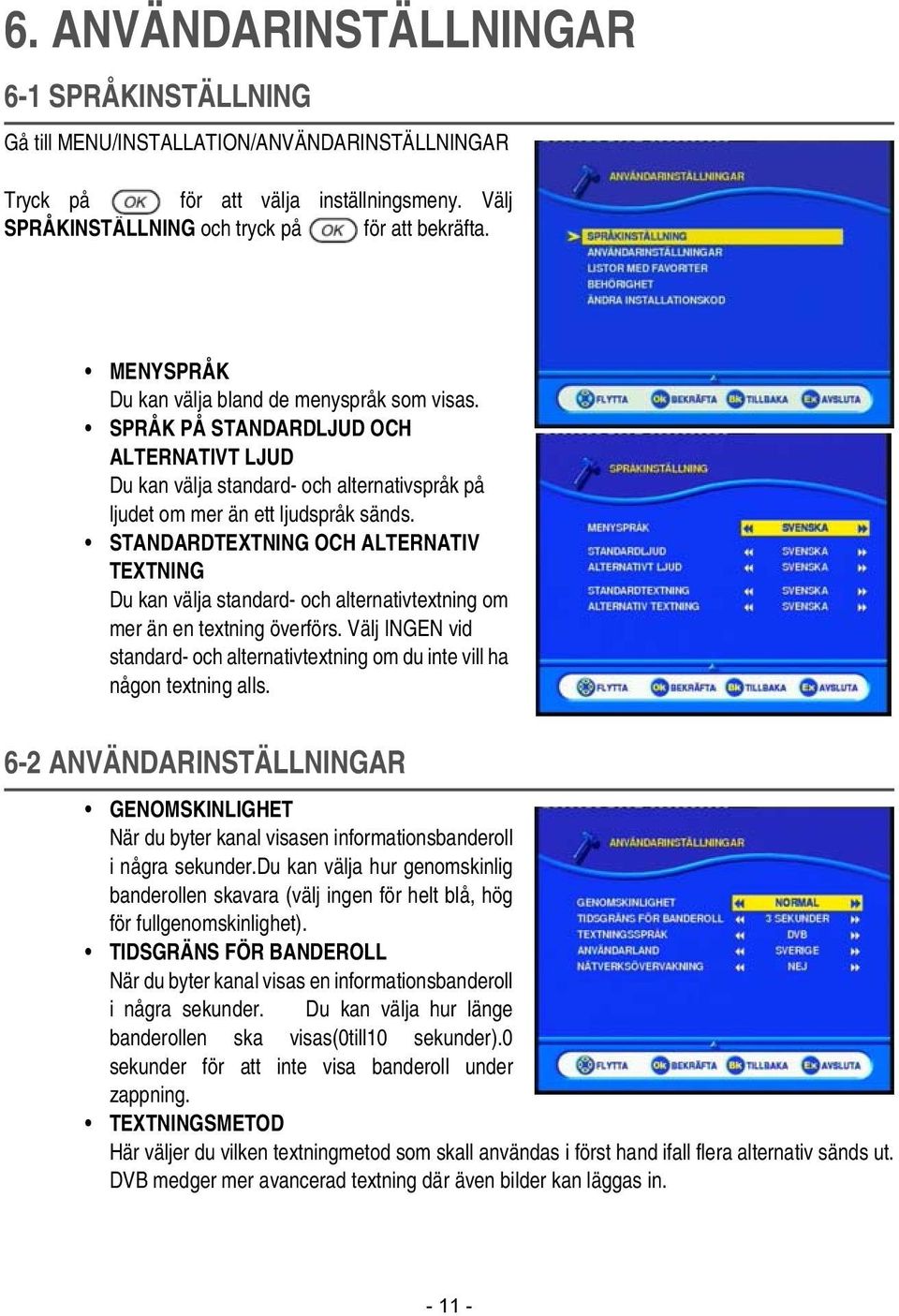

17 6. ANVÄNDARINSTÄLLNINGAR 6-1 SPRÅKINSTÄLLNING Gå till MENU/INSTALLATION/ANVÄNDARINSTÄLLNINGAR Tryck på för att välja inställningsmeny. Välj SPRÅKINSTÄLLNING och tryck på för att bekräfta. MENYSPRÅK Du kan välja bland de menyspråk som visas. SPRÅK PÅ STANDARDLJUD OCH ALTERNATIVT LJUD Du kan välja standard- och alternativspråk på ljudet om mer än ett ljudspråk sänds. STANDARDTEXTNING OCH ALTERNATIV TEXTNING Du kan välja standard- och alternativtextning om mer än en textning överförs. Välj INGEN vid standard- och alternativtextning om du inte vill ha någon textning alls. 6-2 ANVÄNDARINSTÄLLNINGAR GENOMSKINLIGHET När du byter kanal visasen informationsbanderoll i några sekunder.du kan välja hur genomskinlig banderollen skavara (välj ingen för helt blå, hög för fullgenomskinlighet). TIDSGRÄNS FÖR BANDEROLL När du byter kanal visas en informationsbanderoll i några sekunder. Du kan välja hur länge banderollen ska visas(0till10 sekunder).0 sekunder för att inte visa banderoll under zappning. TEXTNINGSMETOD Här väljer du vilken textningmetod som skall användas i först hand ifall flera alternativ sänds ut. DVB medger mer avancerad textning där även bilder kan läggas in

18 6. ANVÄNDARINSTÄLLNINGAR ANVÄNDARLAND Här anges det land där mottagaren befinner sig. Detta anges i samband med installationen och behöver vanligtvis sedan inte ändras. Det är viktigt att rätt land anges för att kanallistor och annan sändarinformation skall tolkas på rätt sätt. NÄTVERKSÖVERVAKNING Om du väljer JA kommer mottagaren att regelbundet kontrollera om nya kanaler tillkommit eller om andra förändringar skett i utsändningarna. Om så skett kommer ett meddelande upp på TVskärmen som uppmanar dig att göra en ny kanalsökning. 6-3 INSTALLATION AV FAVORITLISTA Gå till MENU/INSTALLATION/ANVÄNDARINSTÄLLNINGAR/FAVORITLISTA Med den här funktionen skapar du en lista över FAVORITER bland TV- och radiokanaler från referenslistan Alla tjänster SKAPA Två listor visas samtidigt. Listan på vänster sida är referenslistan (resultat av kanalsökningen vid installationen). Listan på höger sida är den lista som håller på att skapas. Använd knapparna och på fjärrkontrollen för att välja namn på listan som ska skapas. Använd för att börja lägga in kanaler i den valda listan.tryck på den gröna knappen för att lägga in den markerade kanalen i listan. Upprepa så många gånger som behövs. När listan har skapats trycker du på den gula knappen för att spara listan i minnet ÄNDRINGAR Du kan när som helst göra ändringar i favoritlistan (A till G). När ändringarna är klara sparar du dem med den gula knappen. Om du vill radera placerar du markören på den kanal du vill ta bort och trycker på den röda knappen. Så här lägger du till en ny kanal som finns i huvudlistan "Alla tjänster" (exempelvis om du har glömt att lägga in nummer 5). Flytta markören till listan "Alla tjänster" (alla kanaler), markera genom att trycka på den gröna knappen (kanalen läggs till sist i favoritlistan). Flytta markören till favoritlistan med. Flytta därefter markören till den aktuella kanalen och markera den genom att trycka på den blå knappen. Använd sedan knapparna och för att flytta den, och tryck på den blå knappen igen när kanalen är på rätt plats. Om du vill flytta en kanal från en plats till en annan i en favoritlista väljer du kanalen med den blå knappen, flyttar den till önskad plats med och och avslutar med att trycka på den blå knappen igen

19 6. ANVÄNDARINSTÄLLNINGAR 6-4 LÅSNING Gå till MENU/INSTALLATION/ANVÄNDARINSTÄLLNINGAR/LÅSNING Det finns 3 sorters låsning: Välj Boxen är låst (ja/nej) för allmän låsning. Detta är mottagarens högsta låsningsnivå. Du måste ange din kod varje gång du startar mottagaren. Obs: denna låsning aktiveras efter en standby-/påcykel. Välj Kanaler låsta (ja/nej) för att aktivera låsning. Detta låser eller låser upp alla berörda kanaler samtidigt. Fördelen är att du kan låsa flera kanaler och sedan låsa upp dem tillfälligt. Välj Kanaler som ska låsas för att välja de kanaler som skall låsas. du kan välja att låsa endast utvalda kanaler. Bläddra genom kanalerna med knapparna och och tryck varje gång du vill låsa en kanal. Som sista alternativ på menyn kan du ställa in önskad behörighetsnivå: - 03 : lägst tillgänglighet - 18 : fullständig tillgänglighet Om * programets åldersgräns överstiger den angivna åldersn, så kommer kanalen att låsas och koden måste anges för att möjliggöra tittande. * För att detta skall fungera krävs att åldersinformationen ingår i sändningen. Kontrollera med Er operatör om så är fallet

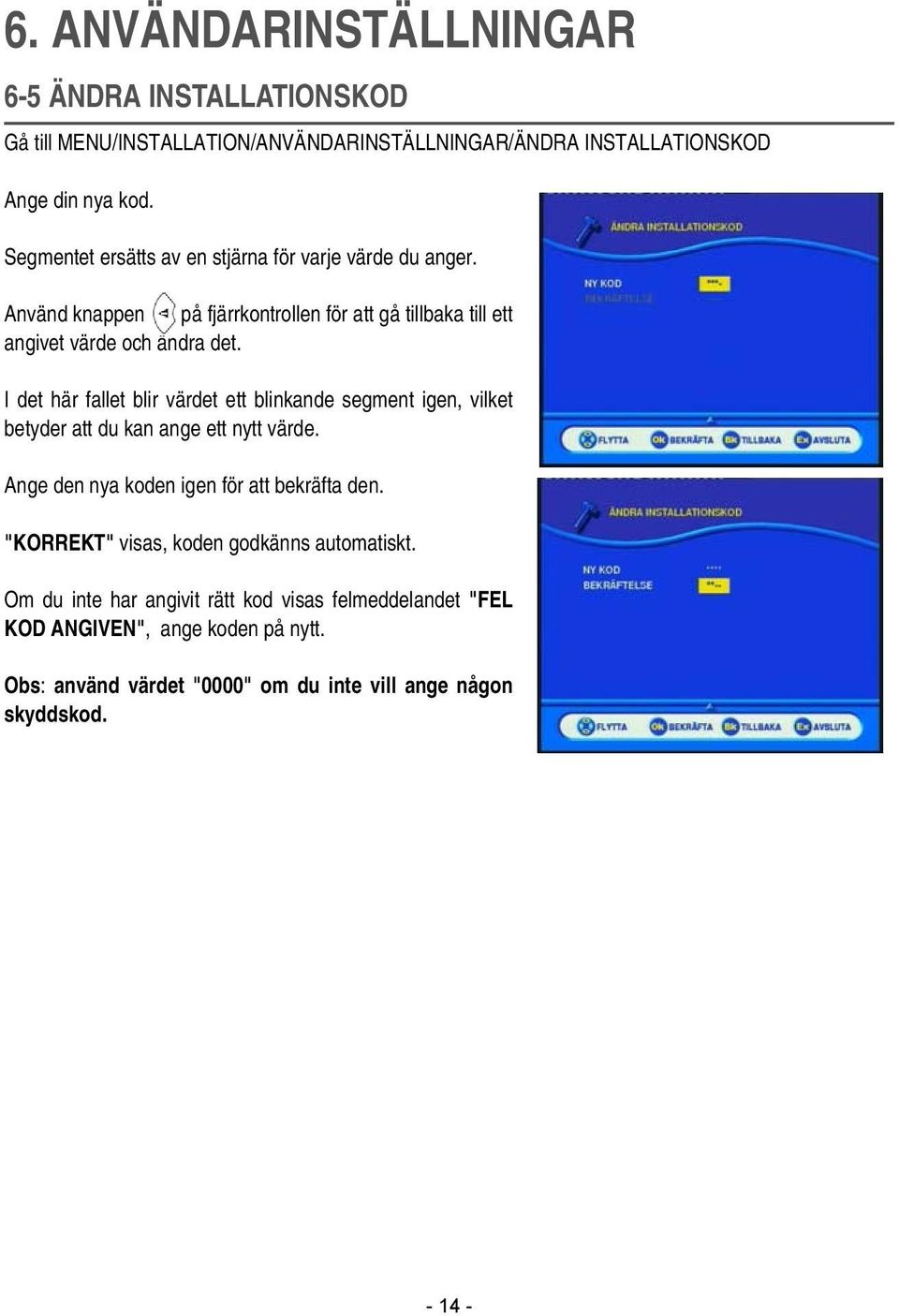

20 6. ANVÄNDARINSTÄLLNINGAR 6-5 ÄNDRA INSTALLATIONSKOD Gå till MENU/INSTALLATION/ANVÄNDARINSTÄLLNINGAR/ÄNDRA INSTALLATIONSKOD Ange din nya kod. Segmentet ersätts av en stjärna för varje värde du anger. Använd knappen på fjärrkontrollen för att gå tillbaka till ett angivet värde och ändra det. I det här fallet blir värdet ett blinkande segment igen, vilket betyder att du kan ange ett nytt värde. Ange den nya koden igen för att bekräfta den. "KORREKT" visas, koden godkänns automatiskt. Om du inte har angivit rätt kod visas felmeddelandet "FEL KOD ANGIVEN", ange koden på nytt. Obs: använd värdet "0000" om du inte vill ange någon skyddskod

21 7. ANVÄNDA MOTTAGAREN 7-1 BYTA KANAL Använda knapparna och, eller knapparna 0-9 Tryck på knapparna och för att byta kanal eller välj kanal direkt genom att ange kanalens nummer med knappsatsen på fjärrkontrollen. Det är möjligt att återgå till kanalen som tidigare visats genom att trycka på knappen BACK. Använda kanallistan Tryck på knappen OK för att visa kanallistan. Välj kanal och tryck sedan på knappen OK igen för att godkänna. Det är möjligt att återgå till kanalen som tidigare visats genom att trycka på knappen BACK. 7-2 PROGRAMINFORMATION Varje gång du byter kanal visas programinformation i några sekunder (i menyn Användarinställningar (se sida 11) kan du välja hur länge denna information ska visas). Informationen kan innefatta: A - B - C - D - E - F - G - H - Kanallista Antal tillgängliga ljudspår och textremsor Kanalnummer och -namn Namn på aktuellt program Aktuell tid Det aktuella programmets starttid En indikator som visar hur länge det aktuella programmet har pågått Det aktuella programmets sluttid 7-3 UTÖKAD PROGRAMINFORMATION Mottagaren kan visa information om program medan de sänds, och även om kommande program (gäller inte ITD 48/68). Genom att trycka på INFO medan du ser på TV får du fram banderollen "Programinformation". A - Programinformation (se sida 15) B - Kort sammanfattning C - Nästa program En automatisk bläddring genom sidorna gör att utökade sammanfattningar kan visas

22 7. ANVÄNDA MOTTAGAREN Använd knapparna och för att växla mellan information om aktuellt program och om nästa program. Du kan se information om andra kanaler genom att trycka på knapparna och. Tryck på om du vill byta kanal. Tryck på INFO eller EXIT för att återgå till TV-läge. 7-4 KANALLISTA När du tittar på TV-program trycker du på för att visa den aktuella kanallistan. Flytta med knapparna,, och välj kanal med. Du kan byta favoritlista med knappen. Utan att visa TV-listan kan du direkt byta favoritlista genom att trycka på knappen. 7-5 VAL AV LJUDSPRÅK OCH TEXTNINGSSPRÅK Genom att trycka på eller öppnar du menyn där du anger tillfälliga inställningar. Inställningarna som görs i denna "alternativmeny" gäller endast för det program du just nu tittar på. Om du lämnar programmet för att sedan återgå till det försvinner de tillfälliga inställningarna Ljudspråk När så är möjligt kan du välja mellan de olika språk som sänds Textningsspråk När så är möjligt kan du välja mellan olika textningsspråk. Språket ändras varje gång du trycker på den här knappen. En tidsgräns stänger den här menyn automatiskt. Siffran till vänster om varje språk anger hur många språk som finns tillgängliga på den aktuella kanalen

23 7. ANVÄNDA MOTTAGAREN 7-6 VOLYMJUSTERING Öka eller minska volymen med knapparna eller. Stäng av ljudet helt genom att trycka på knappen (ljud av). Tryck på knappen (ljud av) igen för att återställa ljudet. Ljudvolymen kan inte justeras i VCR- och TV-lägena. 7-7 TV-LÄGE Med knappen kan du växla mellan externt ansluten utrustning, t.ex. en video (videon måste vara påslagen) och analogmottagaren i din TV. (Detta gäller endast då enheterna är anslutna via SCART-kablar, inte via RF-anslutning). 7-8 DIGITAL TEXTSERVICE Tryck på knappen information. för att aktivera Text-TV. Dessa interaktiva program ger tillgång till olika typer av 7-9 TIMERPROGRAMMERING (Ej tillgänglig med ITD 58/68) Gå till MENU/TIMERPROGRAMMERING Timerprogrammeringsfunktionen gör att mottagaren kan: stängas av vid inställd tidpunkt (insomningstimer), växla automatiskt till dina förinställda kanaler vid förinställda tidpunkter (inspelningstimer) Insomningstimer Ange det klockslag då mottagaren ska stängas av automatiskt. Bekräfta med

24 7. ANVÄNDA MOTTAGAREN Inspelningstimer Du kan ställa in mottagaren så att den startar och stoppar på förinställda tidpunkter. Timerfunktionen är mycket användbar om du vill spela in ett program men inte kan starta/stoppa inspelningen själv, eller om du bara vill bli påmind om att ett program du inte vill missa börjar. Tryck på för att göra en inställning. Välj först kanal med knappen eller. Ställ in datum med sifferknapparna på fjärrkontrollen (dd/mm/åå). Om du anger en felaktig siffra kan du radera den med knappen. Ange start- och stopptid med sifferknapparna på fjärrkontrollen. De olika starttiderna får inte överlappa varandra. Välj Bekräfta och tryck på för att spara. Välj Avsluta och tryck på för att ångra. Maximalt 6 olika inspelningar kan fördefinieras. Mottagaren återgår till standbyläge vid varje stopptid. En pågående förinställd inspelning kan avbrytas genom att du trycker på knappen MENU i 10 sekunder

25 7. ANVÄNDA MOTTAGAREN 7-10 UTÖKAD PROGRAMGUIDE (Tillgänglig meditd 54/74/ &55/75) Om du vill visa mer detaljerad information om ett visst program trycker du på knappen. Återgå till TV-läge genom att trycka på knappen EXIT. A - Aktuell kanal visas i förminskad storlek. B - Den aktuella kanallistan visas. Välj kanal med och och visa pågående program genom att trycka på. C - Visar namnet på den favoritlista som används. D - Tryck på för att förflytta markören till listan över kommande program. Du kan navigera mellan del olika programmen genom att trycka på och. E - Följande information om det valda programmet visas överst på skärmen: den tid programmet börjar och slutar, en stapel som fylls i under programtiden, programmets namn, information om programinnehållet (tryck på knappen INFO för att visa utökat innehåll...). F - Tryck på den röda knappen för att navigera en dag i taget. Tryck sedan på knapparna och för att byta dag. Obs: information om ett visst program kan endast visas om kanalen tillhandahåller den

26 7. ANVÄNDA MOTTAGAREN 7-11 STILLBILD Den aktuella bilden kan frysas med knappen STILLBILD. Tryck på knappen STILLBILD igen för att åtegå till normal visning. VARNING: TV:n kan skadas om du fryser bilden under en längre tid med full ljusstyrka RADIOLÄGE Tryck på knappen på mottagarens fjärrkontroll. Du kan gå genom listan som visas med och. Du kan justera volymen med och. För att undvika att skärmen skadas minskas ljusstyrkan automatiskt efter några minuter. Normal ljusstyrka får du genom att trycka på knappen igen MOTTAGARFÖRBÄTTRING Mottagaren går till detta läge när det finns en ny programvaruversion tillgänglig. Ett meddelandfönster som beskriver nedladdningsprocessen visas.fönstret för begäran om "nedladdningsprocess" visas. Du kan fördröja nedladdningsprocessen genom att trycka på knappen EXIT. Processen visas igen nästa gång du startar mottagaren. Nedladdningen startar när du trycker på knappen : Fönstret blir svart, Röd LED blinkar. I detta läge tillåts inga åtgärder från användarens sida. När processen är klar slås mottagaren på automatiskt. Efter starten visas ett informationsfönster som säger att nedladdningen är slutförd. Tryck sedan på och fortsätt titta på programmet

27 7. ANVÄNDA MOTTAGAREN Obs: om nedladdningsprocessen inte genomförs korrekt förblir fönstret svart och den gröna led:n blinkar och markerar orsaken till misslyckandet (se tabellen nedan). När ett fel uppstår trycker du på valfri knapp på fjärrkontrollen för att fortsätta. Ställ sedan mottagaren i standbyläge och starta den igen för att ladda ned på nytt. Om detta inte lyckas drar du ur nätsladden och antennkabeln. Sätt sedan in dem igen för att ladda ned på nytt

28 7. ANVÄNDA MOTTAGAREN 7-14 FELSÖKNING Felkod Felorsak Användaråtgärd 1, 2 eller 3 blinkningar Mottagningsfel 4, 5 eller 6 blinkningar Flödesfel 7 eller 8 blinkningar Lokala fel Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa begäran vid behov. Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa begäran vid behov. Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa begäran vid behov. 9, 10, 11 eller 12 blinkningar 14, 15, 16 eller 17 blinkningar Övriga fel Mottagaren är defekt Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa begäran vid behov. Kontakta återförsäljaren för att ersätta den. Fjärrkontrollen har ingen effekt på mottagaren Rikta fjärrkontrollen mot mottagaren. Kontrollera batteriernas skick och deras polaritet. Röd LED på frontpanelen slocknar inte Växla från standbyläge till på. En svart skärm eller ett felmeddelande visas Dålig mottagning med portabel antenn Genomför en ny kanalsökning. Flytta antennen från mottagaren

29 7. ANVÄNDA MOTTAGAREN 7-15 SPECIFIKATIONSÖVERSIKT Transmissionsstandarder DVB-T, MPEG 2, COFDM Tuner (RF-ingång) Ingångsanslutning: IEC Hona RF-frekvensens indataområde: VHF/UHF Mhz (8 Mhz BW) RF-ingångsnivå: -90 till 20 dbm RF-impedans: 75 Ohm COFDM bandbredd: 8Mhz Steg i kanalväljare: 166,66Khz RF booster/modulator CH (endast ITD 74/75) TV-standard : B/G, K, I (valbar) Utgångsanslutning: IEC hane Loopthrough F. frekvens: MHz Demodulator COFDM-läge : 2k / 8k stöd Stöd SFN Modulering: QPSK, 16-QAM, 64-QAM Kodhastighet: 1/2 till 7/8 Läge: Icke hierarkiskt Skyddsintervall: 1/4, 1/8, 1/16, 1/32 Avsammanlagringsenhet: 12x17 Forney convolutionnal Yttre dekoder: Reed Solomon (204,188, 8) Demultiplexing/Descrambling Kompatibel med CD ISO/IEC Videodekoder MPEG-2 (ISO/IEC ) Profilnivå: MP@ ML Indataområde: 1,5 till 15 Mbit/s Bildförhållande: 4:3 och 16:9 Videoupplösning: 720x576, 704x576, 544x576, 480x576, 352x576, 352x288 Konvertering: Pan & Scan, Letterbox Ändra storlek: Ned/upp (1/4, 1/16) Audiodekoder Kompatibel med CD ISO/IEC MPEG-Layer I och II (Musicam Audio) Läge: Mono, Stereo, Delad stereo Samplingsfrekvens: 32/44.1/48 KHz A/V dataingångar/utgångar TV-SCART RGB, CVBS, ljudstereo AUX-SCART (utom för ITD 48/68) RGB ingång, CVBS, S-videoutgång, ljudstereo Jack 3,5 mm (endast ITD 54/55/71/ 72/73/74/75) Ljud V/H (volym och ljud av) L/R Digital ljudutgång (AC3 och PCM) Extern strömförsörjning Växelström: V ~50 Hz Utmatning: 12 V likström 700 ma Strömkonsumtion max. 11 W (standby 9,5 W) Frontpanel 1 led IR-sensor: 38 khz Bakre panel 1 x IEC hona (signalingång) 1 x IEC hane (RF Loopthrough) 1 x TV-SCART 1 x AUX-SCART (utom för ITD 48/68) 1 x 3,5 mm jack (digital och analog ljudutgång) (endast ITD 54/55/71/72/ 73/74/75) Fysiska specifikationer Storlek (bxdxh): 220x135x35 mm Totalvikt: ~400 g Driftstemperatur +5 C till +40 C Total förpackning (pappkartong) Totalvikt: ~1,0 kg Storlek (bxdxh): 247x236x80 mm Förvaringstemperatur: -25 C till +65 C Tillbehör Fjärrkontroll med 33 knappar NEC-kod Räckvidd upp till 7 m Batterier 2 x 1,5 V (typ AAA) Strömsladd SCARTkabel (endast ITD 52/72/54/ 74 & 55/75) Digitalljudskabel (ITD 64/65/74/75) SCART-YUV-kabel (endast ITD 65/ 75) Användarhandbok Extern nätadapter

30 7. ANVÄNDA MOTTAGAREN 7-16 GARANTI (VILLKOR) OBS! För att utnyttja garantin vid ett eventuellt fel ska du kontakta din återförsäljare eller Sagem Communications Helpdesk på Bevis på inköp krävs. Om ett fel uppstår, ger försäljaren eller Sagem Communications Helpdesk råd om vad som ska göras. 1) Sagem Communication åtar sig att utan kostnad för arbete och reservdelar reparera skador i utrustning under en period av tjugofyra (24) månader från det ursprungliga inköpsdatumet, förutsatt att skadorna beror på tillverkningsfel. Under denna garantiperiod på tjugofyra månader, repareras den skadade utrustningen utan kostnad. Kunden måste dock på egen bekostnad återlämna den skadade utrustningen och alla tillbehör i sin originalförpackning, till den adress som Sagem Communications Helpdesk tillhandahåller. Inga reparationer sker hos kunden, om inte kunden har avtalat ett underhållskontrakt med Sagem Communication om att utrustningen specifikt ska repareras hos kunden. Denna garanti påverkar inte kundens lagstadgade rättigheter. 2) Undantag från garantin Sagem Communication har inga skyldigheter under garantin avseende: skador som beror på: - brist att följa installationsprocessen och bruksanvisningar, - om utrustningen utsatts för extern skada (inklusive, men inte begränsad till blixt, brand, stötar eller vattenskada), - ändringar som gjorts utan skriftligt godkännande från Sagem Communication, - brist eller försummelse att underhålla utrustningen eller olämpligt underhåll, - olämpliga driftsförhållanden, särskilt vad gäller temperatur och luftfuktighet, - reparation eller underhåll av utrustningen av personer som inte är godkända av Sagem Communication, - avlägsnande och/eller förstörelse av etiketten som sitter på fixeringsskruven på den nedre plastluckan, slitage från normal daglig användning av utrustningen och dess tillbehör, skada som beror på att utrustningen inte packats tillräckligt eller dåligt när den returneras till Sagem Communication, leverans av nya programvaruversioner, arbete på utrustning eller program som ändrats eller lagts till utan skriftligt medgivande från Sagem Communication, fel och brister som inte beror på utrustningen eller på programvara som installerats i användarens arbetsstationer i syfte att använda utrustningen, kommunikationsproblem som relateras till en olämplig miljö, inklusive: - problem som relateras till åtkomst och/eller anslutning till Internet, till exempel avbrott av åtkomstnät eller fel på linjen som används av abonnenten eller hans/hennes korrespondent, - sändningsfel (till exempel, dålig geografisk täckning av radiosändare, störningar eller dålig linjekvalitet), - fel i det lokala nätverket (kablar, servrar, arbetsstationer) eller fel i sändningsnätet, eventuella kostnader för underhållsservice (enligt definitionen i anvädarhandboken som medföljer utrustningen), samt vid felaktigheter som beror på att underhållsservice inte har utförts
