1 Miljödata från sensorer och instrument på bojar och mätstationer Ulf Båmstedt Umeå universitet, Umeå marina forskningscentrum och institutionen för ekologi, miljö och geovetenskap samt Havsmiljöinstitutet

2 Innehåll Hur ska vi välja typ av miljödatainhämtning? Exempel på mätsystem Nya system i svenska vatten

3 Olika typer av miljödatainsamling Lokal provhämtning, mätning, analys och registrering vid laboratoriet Baserat på expeditioner med forskningsfartyg Förankrade mätbojar med datalagring Förankrade mätbojar med direktkommunikation till land Friflytande mätbojar med direktkommunikation till land Marina observationscentraler Fartygsbaserade automatiska mät- och analyssystem Autonoma undervattensfarkoster med olika sensorer Flygbaserad fjärranalys. Ex. Lidar Satellitbaserad fjärranalys. Ex. Global Monitoring for the Environment and Security (GMES)

4 Värdering av egenskaper. Relativ skala 1-10, högs värde bäst

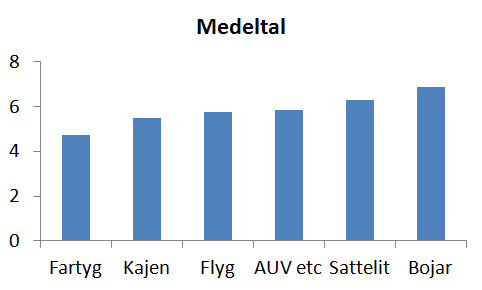

5 Medelvärdet är relativt lika för olika kategorier. Vanligen väger olika faktorer olika tungt. I exemplet nedan har kostnad getts vikt 0.5, analysförmåga och tidsmässig täckning 0.2 och geografisk täckning 0.1

6 Argo friflytande bojar

7

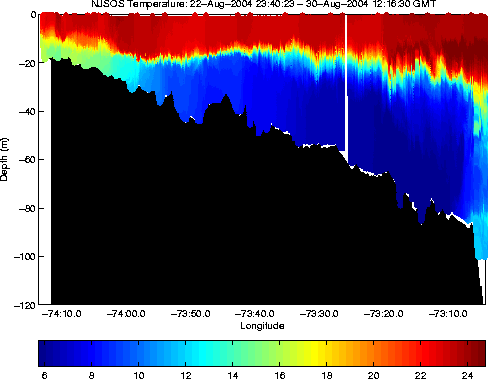

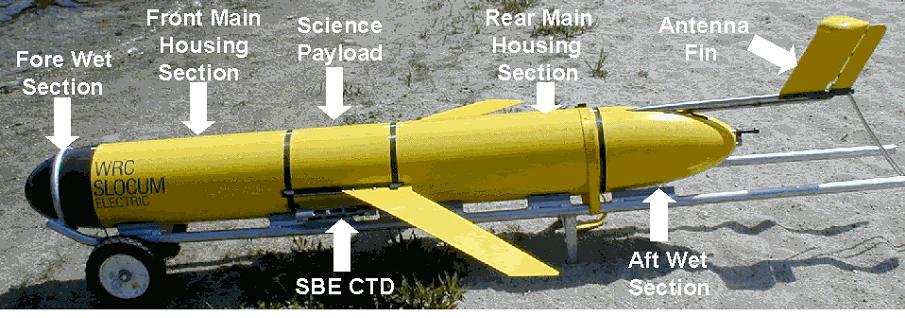

8 Rutgers university glider (överst) och resultat av temperaturmätning (nedan) samt AUV Hugin från norska firman Kongsberg 8

9 Datum 9

10 Datum

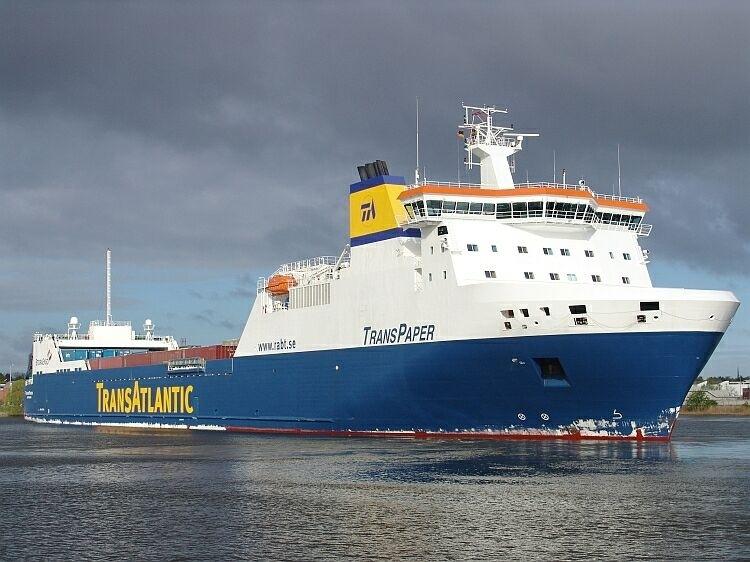

11 Göteborg-Uleåborg en gång per vecka

12 GOOS (Global Ocean Observing System) Internationell sammanslutning som innefattar en mängd nationella och internationella aktiviteter och observationsplattformar och med en bred målsättning att kunna förstå och förutsäga väder och klimat och havens tillstånd, förbättra förvaltningen av havets resurser, förhindra skadeverkningar av naturliga och antropogena ämnen, skydda liv och egendom i kust och hav och ge förutsättningar för forskning BOOS (Baltic Operational Oceanographic System) Samarbete mellan stater runt Östersjön, med målsättning att förbättra säkerheten för marina transporter och operationer, verka för bärkraftigt nyttjande av marina resurser, stödja säker och effektiv energiutvinning till havs, dämpa negativa effekter av skadliga ämnen och bidra till studier av klimatvariationer i havet och säsongsvisa klimatprognoser.

13

14

15 Monerey Bay Aquarium Institute, California MARS: The Monterey Accelerated Research System Cabled observatories are part of the future of ocean science. The ocean is big, dark, cold, and complex. For centuries, oceanographers have dreamed of instruments that would let them see and monitor what was happening in the deep waters of the ocean. MARS is helping to bring that future about. Conventional seafloor sensors are cut off from the surface, so they have to run on batteries and store their own data. Scientists don't even know if their instruments are working properly until they try to recover their equipment at the end of an experiment. Using a cabled observatory, scientists can see their experimental results every day, change their sampling routines at will, and keep their instruments running indefinitely.

16 ESONET: European Seas Observatory NETwork EMSO: European Multidisciplinary Seafloor Observatory Arctic Norwegian Margin Nordic Sea Porcupine Abyssal Plane Azores Islands Canary Islands - PLOCAN Iberian Margin Lugurian Sea Western Ionian Hellenic Arc Marmara Sea Black Sea Datum

17

18

19 Örefjärden Askö Fiskebäckskil Öland Kosterfjorden

20

21 Variables, levels, range and accuracy Variable Depth from surface Accuracy Range Position Surface +/- 50m --- Air Temperature within 0-3m +/- 0,1 C C Salinity within 1-2m +/ PSU 0-37 PSU Water Temperature within 1-2m +/- 0,01 C C Water Current Direction within 1-2m +/ Water Current Speed within 1-2m +/- 2 cm/s 0 300cm/s Chlorophyll a fluorescence within 1-2m μg/l Chl 0-50 μg/l Chl Dissolved Oxygen within 1-2m <8 mm or <5% 0-500mM, 0-150% of Sat. Turbidity within 1-2m 0,01 NTU 0-25 NTU Variable Position Air Temperature Salinity Water Temperature Water Current Direction Water Current Speed Chlorophyll a fluorescence Dissolved Oxygen Turbidity Other GPS Biofouling protection Wavelength excitation suitable for chl. a, approx. 470nm Wavelength emission suitable for chl. a, approx. 695nm Biofouling protection Biofouling protection

22 Projektet Ecochange: Tema 4 Stöd till marin miljöövervakning Mätningar i Örefjärden på ett fast djup varje timme och vertikalprofiler på ytterligare 18 stationer en gång i veckan Datum

23 5 18

24 Mätning varje timme med start 6 november kl. 15:50, avslutning 15 november kl. 06:50

25 Djup (m) Djup (m) Vertikalprofiler 8 november 2012 på inre station (5, röd kurva) och yttre station (18, blå kurva) PAR µem-2s-1 Temperatur C Salinitet Turbiditet NTU % syremättnad Klorofyll µg L -1 CDOM ppb

26 Tack för uppmärksamheten!
