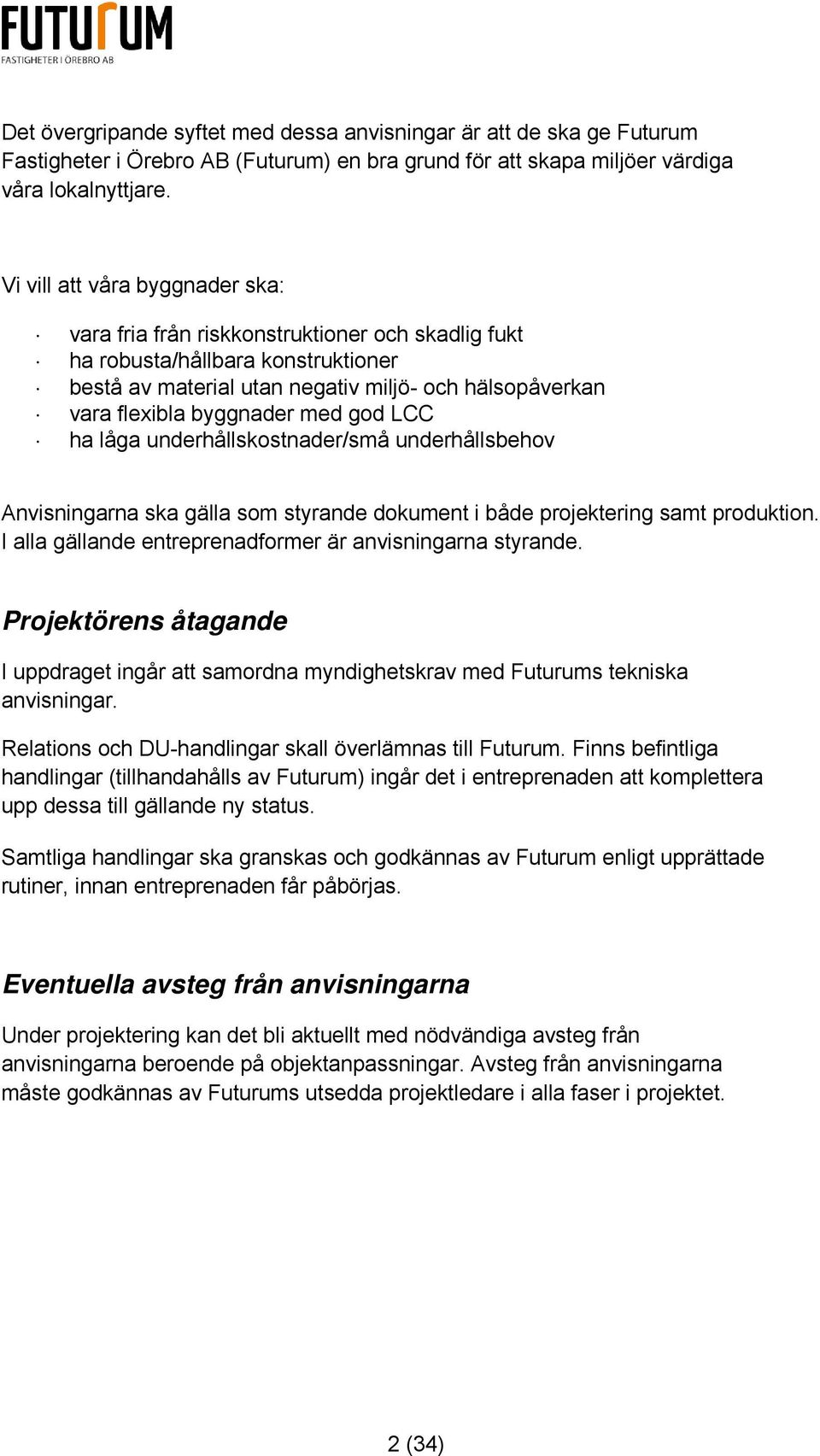

2 Det övergripande syftet med dessa anvisningar är att de ska ge Futurum Fastigheter i Örebro AB (Futurum) en bra grund för att skapa miljöer värdiga våra lokalnyttjare. Vi vill att våra byggnader ska: vara fria från riskkonstruktioner och skadlig fukt ha robusta/hållbara konstruktioner bestå av material utan negativ miljö- och hälsopåverkan vara flexibla byggnader med god LCC ha låga underhållskostnader/små underhållsbehov Anvisningarna ska gälla som styrande dokument i både projektering samt produktion. I alla gällande entreprenadformer är anvisningarna styrande. Projektörens åtagande I uppdraget ingår att samordna myndighetskrav med Futurums tekniska anvisningar. Relations och DU-handlingar skall överlämnas till Futurum. Finns befintliga handlingar (tillhandahålls av Futurum) ingår det i entreprenaden att komplettera upp dessa till gällande ny status. Samtliga handlingar ska granskas och godkännas av Futurum enligt upprättade rutiner, innan entreprenaden får påbörjas. Eventuella avsteg från anvisningarna Under projektering kan det bli aktuellt med nödvändiga avsteg från anvisningarna beroende på objektanpassningar. Avsteg från anvisningarna måste godkännas av Futurums utsedda projektledare i alla faser i projektet. 2 (34)

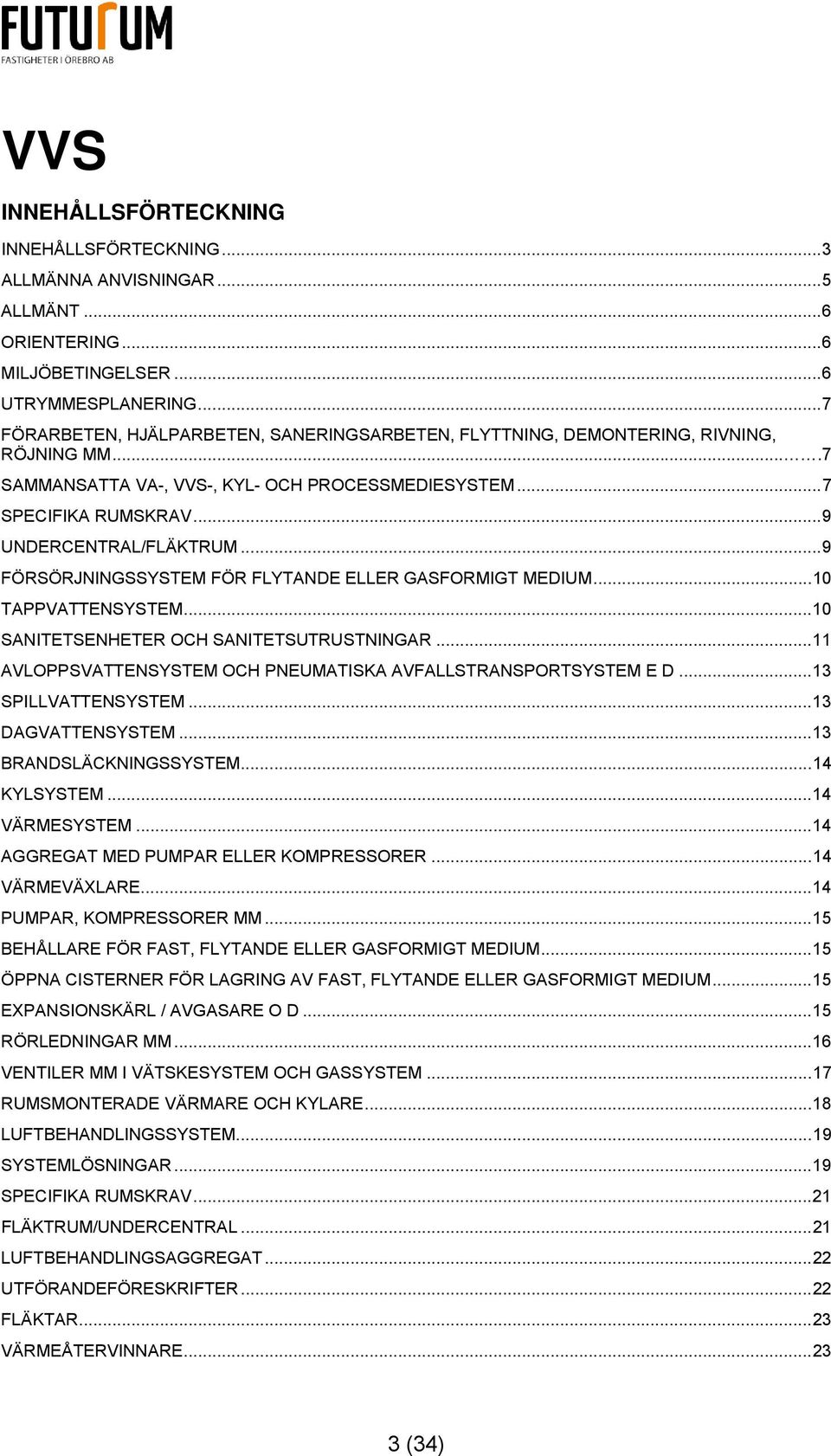

3 VVS INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING... 3 ALLMÄNNA ANVISNINGAR... 5 ALLMÄNT... 6 ORIENTERING... 6 MILJÖBETINGELSER... 6 UTRYMMESPLANERING... 7 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM....7 SAMMANSATTA VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM... 7 SPECIFIKA RUMSKRAV... 9 UNDERCENTRAL/FLÄKTRUM... 9 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM TAPPVATTENSYSTEM SANITETSENHETER OCH SANITETSUTRUSTNINGAR AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AVFALLSTRANSPORTSYSTEM E D SPILLVATTENSYSTEM DAGVATTENSYSTEM BRANDSLÄCKNINGSSYSTEM KYLSYSTEM VÄRMESYSTEM AGGREGAT MED PUMPAR ELLER KOMPRESSORER VÄRMEVÄXLARE PUMPAR, KOMPRESSORER MM BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM EXPANSIONSKÄRL / AVGASARE O D RÖRLEDNINGAR MM VENTILER MM I VÄTSKESYSTEM OCH GASSYSTEM RUMSMONTERADE VÄRMARE OCH KYLARE LUFTBEHANDLINGSSYSTEM SYSTEMLÖSNINGAR SPECIFIKA RUMSKRAV FLÄKTRUM/UNDERCENTRAL LUFTBEHANDLINGSAGGREGAT UTFÖRANDEFÖRESKRIFTER FLÄKTAR VÄRMEÅTERVINNARE (34)

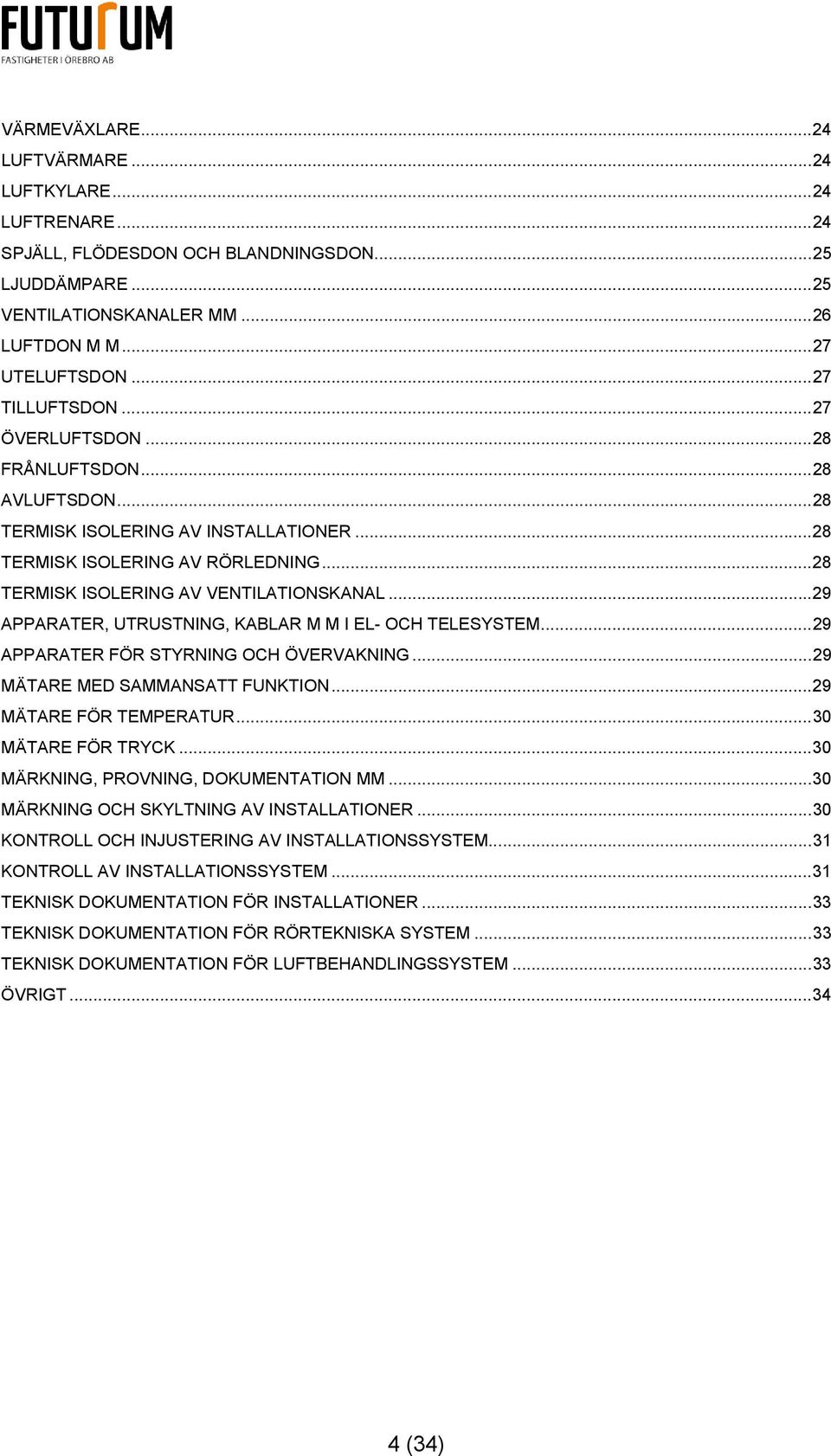

4 VÄRMEVÄXLARE LUFTVÄRMARE LUFTKYLARE LUFTRENARE SPJÄLL, FLÖDESDON OCH BLANDNINGSDON LJUDDÄMPARE VENTILATIONSKANALER MM LUFTDON M M UTELUFTSDON TILLUFTSDON ÖVERLUFTSDON FRÅNLUFTSDON AVLUFTSDON TERMISK ISOLERING AV INSTALLATIONER TERMISK ISOLERING AV RÖRLEDNING TERMISK ISOLERING AV VENTILATIONSKANAL APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM APPARATER FÖR STYRNING OCH ÖVERVAKNING MÄTARE MED SAMMANSATT FUNKTION MÄTARE FÖR TEMPERATUR MÄTARE FÖR TRYCK MÄRKNING, PROVNING, DOKUMENTATION MM MÄRKNING OCH SKYLTNING AV INSTALLATIONER KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM KONTROLL AV INSTALLATIONSSYSTEM TEKNISK DOKUMENTATION FÖR INSTALLATIONER TEKNISK DOKUMENTATION FÖR RÖRTEKNISKA SYSTEM TEKNISK DOKUMENTATION FÖR LUFTBEHANDLINGSSYSTEM ÖVRIGT (34)

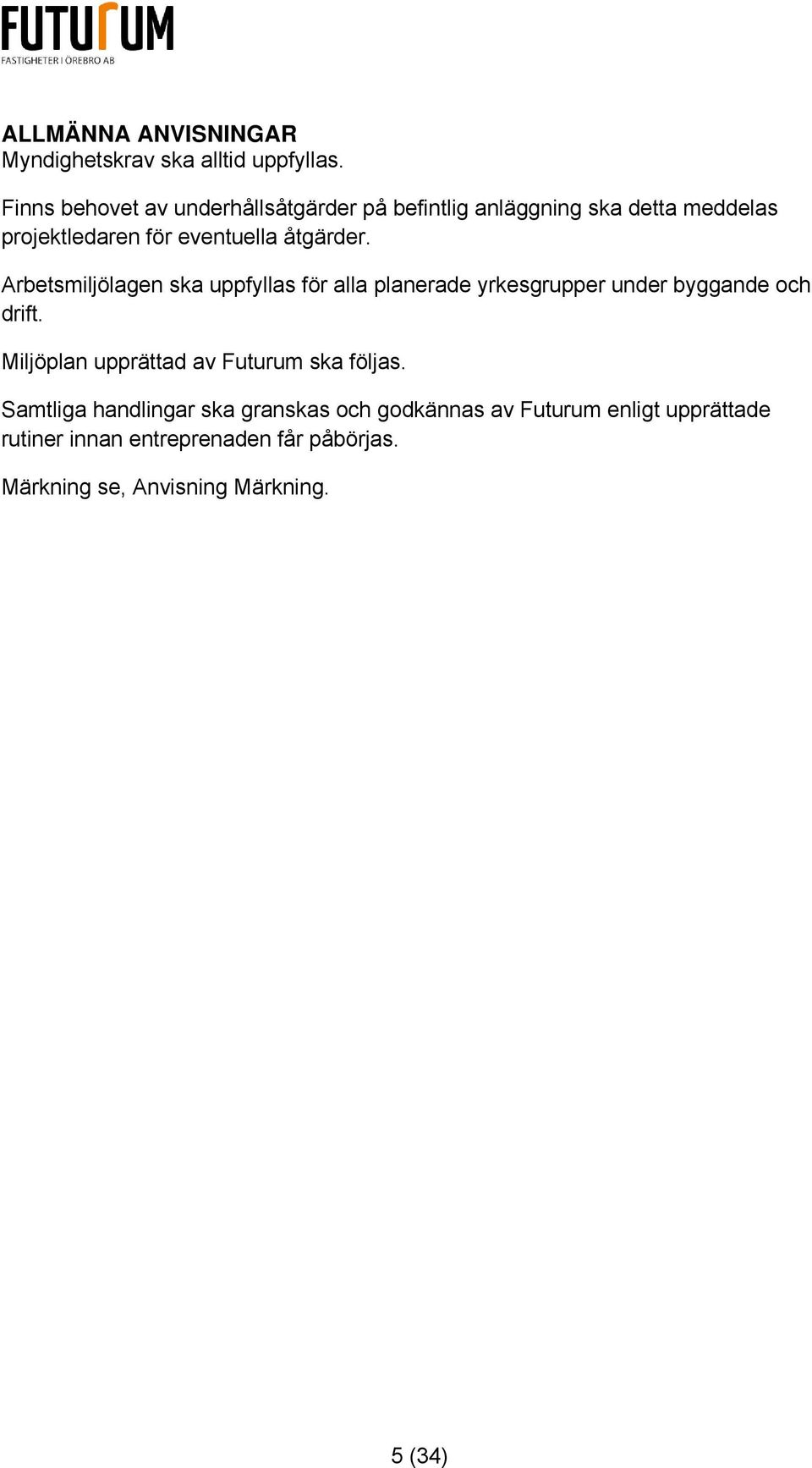

5 ALLMÄNNA ANVISNINGAR Myndighetskrav ska alltid uppfyllas. Finns behovet av underhållsåtgärder på befintlig anläggning ska detta meddelas projektledaren för eventuella åtgärder. Arbetsmiljölagen ska uppfyllas för alla planerade yrkesgrupper under byggande och drift. Miljöplan upprättad av Futurum ska följas. Samtliga handlingar ska granskas och godkännas av Futurum enligt upprättade rutiner innan entreprenaden får påbörjas. Märkning se, Anvisning Märkning. 5 (34)

6 ALLMÄNT Orientering Totalflödesschema upprättas för alla system. Betjäningsområden och brandcellsindelning ska redovisas för respektive system. Komponenter betecknas enligt Futurums anvisning för Märkning. Då beställaren tillhandahåller brandskyddsdokumentation ska den ligga som grund för utförandet. Beställarens specifika krav på material (typ, fabrikat, utförande etc.) ska inte påverka den garantitid som kontrakterad entreprenadform omfattas av. Miljöbetingelser Korrosionsmiljö Invändiga installationer ska hålla miljöklass C2 om inte annat anges. Utvändigt ska hålla miljöklass C3 om inte annat anges. Ljudmiljö för undervisningslokaler, dag- och fritidshem, kontor För ljudklassning av vårdlokaler, undervisningslokaler, dag- och fritidshem, kontor hänvisas till svensk standard SS 25268, Klass B. Yttre ljudmiljö Ljudnivå orsakad av levererad enhet, får inte överskrida 45 db(a) på 10 m avstånd. För tonala ljud gäller en skärpning av kravet med 5 db. Högsta ljudnivå utomhus, förorsakad av VVS-installationer, får vara 35 db(a) mätt vid öppet fönster i angränsande rum och vid uteplats. Termiskt rumsklimat Krav på rumstemperaturer vid dimensionering och injustering. Rum Dimensionerande temperatur Injusterad temperatur Skolor och förskolor +22 C +20 C Trapphus +10 C +10 C Källarutrymmen +20 C +15 C Övriga lokaler om annat inte anges. +20 C +20 C 6 (34)

7 Utrymmesplanering Beakta brandcellsindelning och utrymningsvägar. Undercentral/Teknikrums utrymme och utformning får inte vara anpassat till endast ett fabrikat. Utrymmet ska uppfylla krav enligt anvisningar i Rätt arbetsmiljö för montörer och driftpersonal utgiven av VVS-installatörerna ISBN: Transportvägar, öppningar och genomföringar samordnas med övriga projektörer/entreprenörer. FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM FÖRUTSÄTTNINGAR Rör, kanaler och apparater med tillhörande el-och styrutrustning som saknar funktion efter ombyggnad ska rivas/demonteras. Material och varor som demonteras ska i möjligaste mån hanteras så att skador förhindras. Material och varor som demonteras ska förbli beställarens egendom om inte annat avtalas. Av beställaren märkt utrustning och material ska läggas upp på av beställaren angiven plats. Kontrolleras med B före demontering/rivning. Övrigt demonterat/rivet material ska källsorteras och omhändertas av entreprenören för återvinning och deponi. Kvitto på deponerad materiel ska redovisas för beställaren. Blindledningar i tappvatteninstallation proppas så att blindledning inte blir längre ledningens dimension för att motverka legionella tillväxt. SAMMANSATTA VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Vattenhushållning, ledningsmaterial, legionella risk och underhållsbehov ska alltid beaktas, särskilt vid projektering. Endast CE-märkta produkter får installeras. Då frekvensomformare används ska dessa vara integrerade pump-/fläktmotor eller så nära pump-/fläktmotor som möjligt, och då ansluten med skärmad kabel. 7 (34)

8 Ljudöverföring till stomme ska förhindras genom vibrationsdämpning så att krav enligt gällande BBR beträffande Ljudförhållanden uppfylls samt krav enligt gällande SS enligt detta dokument se ovan. Termometrar med anpassat mätområde ska monteras i till- och returledningar för alla luftvärmare och luftkylare. Termometrar med anpassat mätområde ska monteras i A-, U-, T- och F-kanaler, samt efter efterbehandlingsapparater i kanalsystem. SFP-värde enligt krav i gällande BBR, Futurums energikrav, eller baserad på utförd LCC-analys. SYSTEMLÖSNINGAR Systemuppbyggnad sanitetssystem Vattenhushållning, ledningsmaterial, legionella risk och underhållsbehov ska alltid beaktas, särskilt vid projektering. Systemuppbyggnad värmesystem I 1:a hand med anslutning mot fjärrvärme i kombination med värmeåtervinning. Samordnas med övriga discipliner. I 2:e hand där anslutning mot fjärrvärme saknas, installeras berg-, ytjord-, luft-värme och/eller solenergi system. Alla systemdelar ska ges låga tryckfall och utformas för bästa möjliga livscykelkostnad. Värmesystem ska dimensioneras och utföras i delsystem för betjäning av olika byggnader och verksamheter. Värmesystem ska vara av typen 2-rörssystem. Värmesystem dimensioneras för 55 C tilloppstemperatur i nybyggnad och tillbyggnad. Värmesystem ska projekteras så att endast stamreglerventiler behöver användas vid injusteringen. Varje värmestam förses med mekaniskt självreglerande ventiler typ differenstryckregulator STAP/STAM med förinställt värde på 10 kpa. Ventiler i shuntar ska ha logaritmisk karaktäristik. Värme- och sanitetssystem anpassas till de olika verksamheter och verksamhetstider som förekommer. 8 (34)

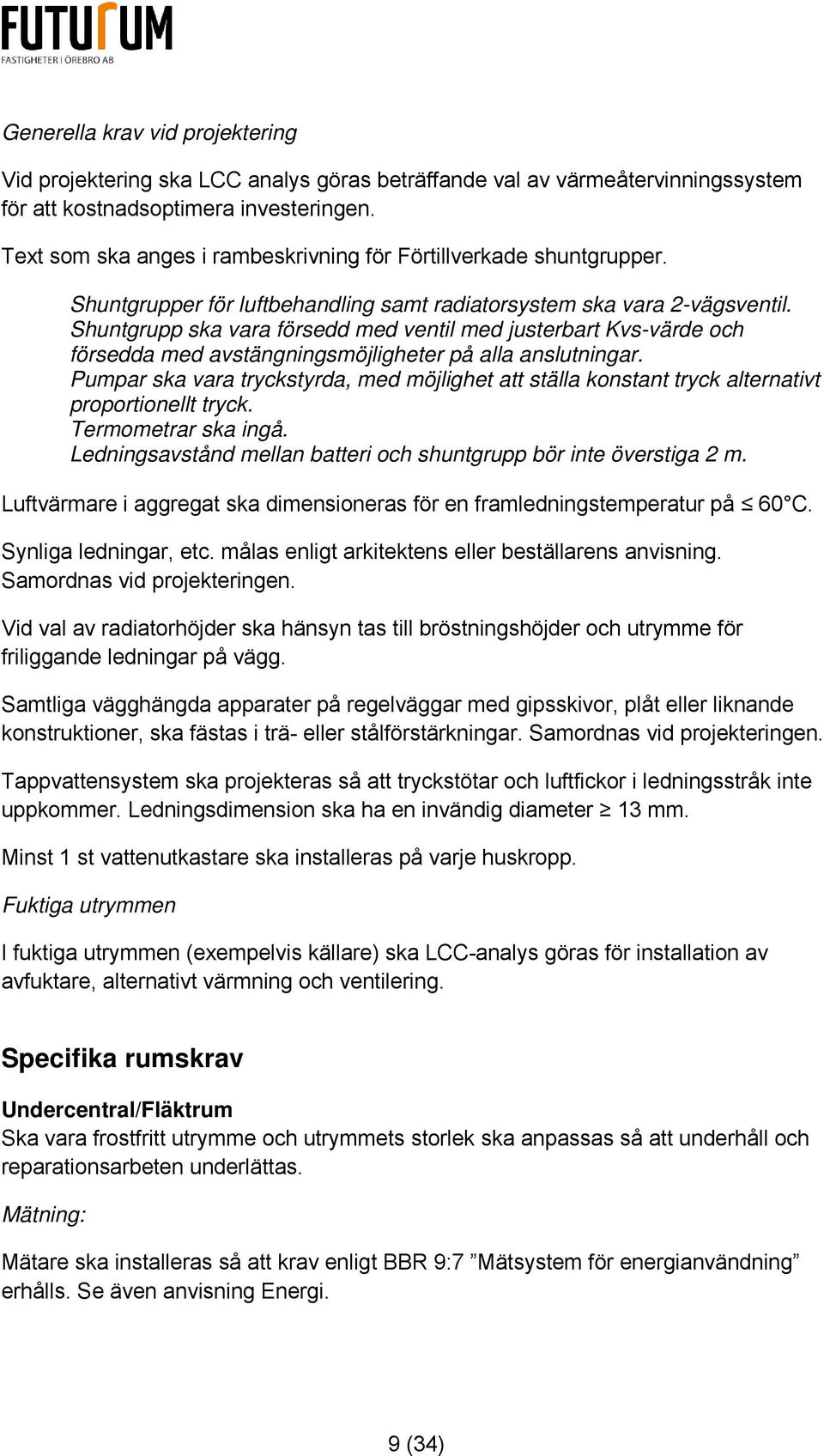

9 Generella krav vid projektering Vid projektering ska LCC analys göras beträffande val av värmeåtervinningssystem för att kostnadsoptimera investeringen. Text som ska anges i rambeskrivning för Förtillverkade shuntgrupper. Shuntgrupper för luftbehandling samt radiatorsystem ska vara 2-vägsventil. Shuntgrupp ska vara försedd med ventil med justerbart Kvs-värde och försedda med avstängningsmöjligheter på alla anslutningar. Pumpar ska vara tryckstyrda, med möjlighet att ställa konstant tryck alternativt proportionellt tryck. Termometrar ska ingå. Ledningsavstånd mellan batteri och shuntgrupp bör inte överstiga 2 m. Luftvärmare i aggregat ska dimensioneras för en framledningstemperatur på 60 C. Synliga ledningar, etc. målas enligt arkitektens eller beställarens anvisning. Samordnas vid projekteringen. Vid val av radiatorhöjder ska hänsyn tas till bröstningshöjder och utrymme för friliggande ledningar på vägg. Samtliga vägghängda apparater på regelväggar med gipsskivor, plåt eller liknande konstruktioner, ska fästas i trä- eller stålförstärkningar. Samordnas vid projekteringen. Tappvattensystem ska projekteras så att tryckstötar och luftfickor i ledningsstråk inte uppkommer. Ledningsdimension ska ha en invändig diameter 13 mm. Minst 1 st vattenutkastare ska installeras på varje huskropp. Fuktiga utrymmen I fuktiga utrymmen (exempelvis källare) ska LCC-analys göras för installation av avfuktare, alternativt värmning och ventilering. Specifika rumskrav Undercentral/Fläktrum Ska vara frostfritt utrymme och utrymmets storlek ska anpassas så att underhåll och reparationsarbeten underlättas. Mätning: Mätare ska installeras så att krav enligt BBR 9:7 Mätsystem för energianvändning erhålls. Se även anvisning Energi. 9 (34)

10 Ska vara utrustat med: Förbandsutrustning Låsbart förvaringsskåp för DU-instruktion Liten trappstege, Höjd ca 2,0 m, för tillträde vid service och underhåll ute i systemet. Ovanstående tre punkter kan i mindre anläggningar samordnas i antingen UC eller fläktrum efter beställarens godkännande. Eluttag för 230 V. Uttag för bredband. Spolblandare för KV/VV med slanghylla, 10 m slang med strålmunstycke och golvbrunn med luktlås. Tvättställ med kallt och varmt vatten. Golvbrunnar med luktlås i erforderlig utsträckning så att, exempelvis, inga utblåsningsledningar från säkerhetsventiler behöver förläggas över gångstråk. Efterlysande utrymningsskylt placerad på dörr till teknikrum. Se El anvisning. FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem Inte synliga kopplings- och fördelningsledningar KV-, VV-, och VVC-ledningar 32 mm utförs av PEX-ledning. Beakta relativt stor längdutvidgning. Vid övergång till synliga förkromade kopparrör ska prefabricerad övergång monteras så att synlig ledning följer vägg. Inte synliga/inbyggda kopplings- och fördelningsledningar för KV-, VV-, och VVCledningar utförs av kopparrör 12 mm. Synliga kopplings- och fördelningsledningar och klammer i KV- och VV-system. inom WC, RWC och dusch samt i städ- och omklädningsutrymmen utförs med förkromade kopparrör. För injustering av VVC installeras Danfoss typ MTCV eller likvärdig. Vid mindre flöden kan TA:s typ TRIM eller likvärdig installeras. Tappvarmvattensystem ska ha en framledningstemperatur på +55 C. 10 (34)

11 VVC-pump ska ha energiklass A, samt ha en livslängd om 8-10 år och god tillgång på utbytessystem service. Vattenslangs anslutna apparater typ vattensifon, diskinlämning m.m ska vara livsmedelsgodkända. SANITETSENHETER OCH SANITETSUTRUSTNINGAR Sanitetsporslin ska vara av i Sverige vanligt förekommande fabrikat i normal standard och vit färg. Sanitära apparater förses med föravstängningar typ Ballofix eller likvärdigt. Vrede för ventil på vattenklosetter demonteras. Tvättställ ska monteras med fixtur i lättvägg (gipsvägg). Tvättställ ska inte förses med bottenventil. Monteringshöjd för tvättställ i handikapptoalett ska monteras 800 mm över golv. i förskola monteras alla tvättställ 650 respektive 800 mm över golv. i övriga utrymmen monteras tvättställ 850 mm ovan golv. I RWC/HWC monteras hylla bakom tvättställ mot vägg. Vattenklosetter ska vara utförd med dolt vattenlås. Mögelresistent fog runt fot. ska vara förhöjd i handikapptoalett med inbyggd cistern i vägg ska inte användas. klosetter ska vara vägghängda (eventuella avsteg görs i samråd med B). inte snålspolande klosetter i skolor och förskolor. övriga ska vara snålspolande. Vattenklosetterna ska vara utrustade med vandalsäkra spolknappar i metall Utslagsbackar installeras städutrymmen och ska vara av i Sverige vanligt förekommande fabrikat och normal standard. Utslagsbackar ska vara av rostfritt stål. ska ha galler och bräddavlopp. ska ha stänkskydd mot vägg. Ska ha golvbrunn 11 (34)

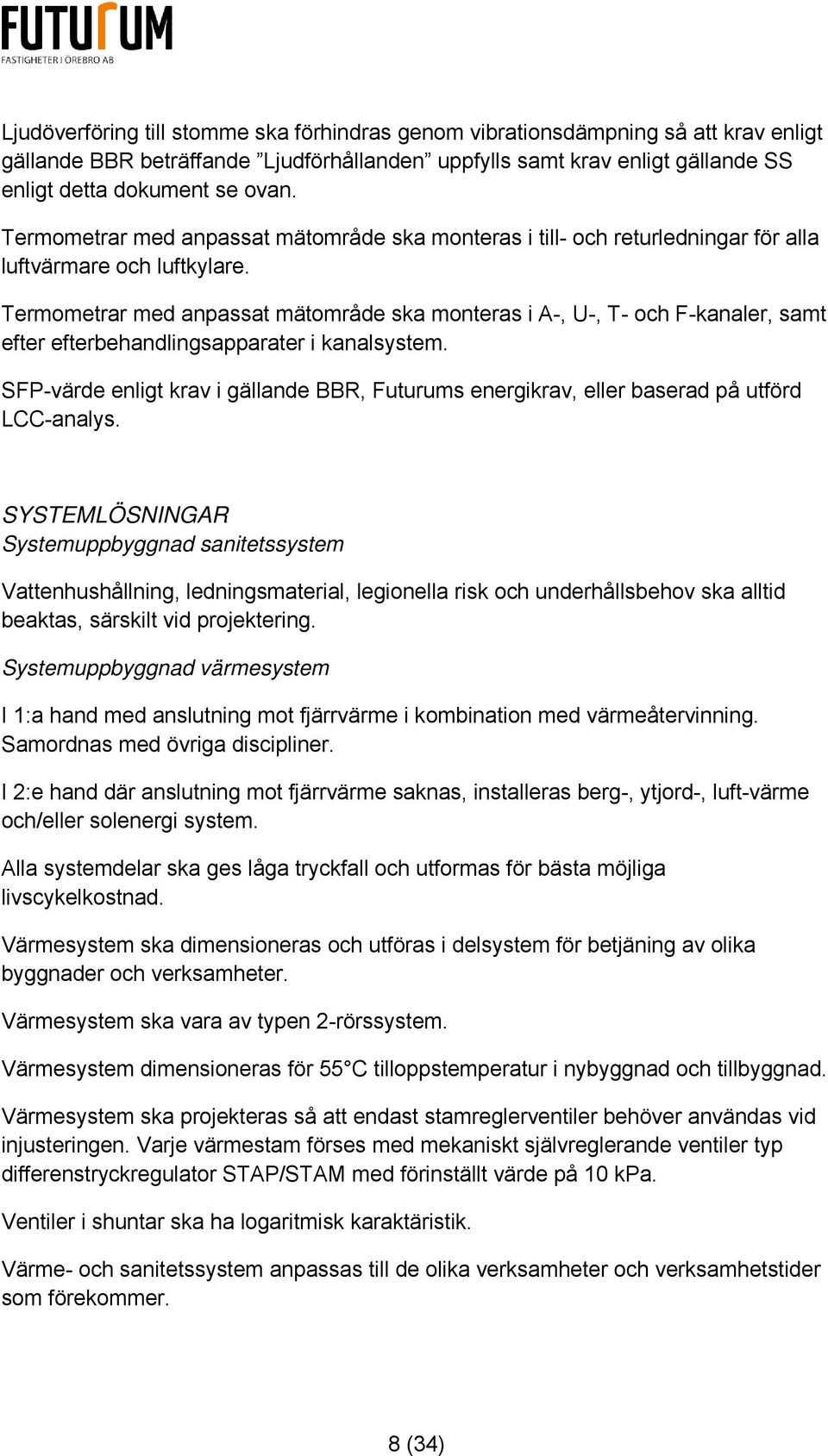

12 Blandare ska vara av ett-greppstyp. blandare ska vara avsedda för sparflöde gäller ej storkök. i skolor F1-9 samt gymnasieskolor ska blandare vara av typ Presto skolmodell eller likvärdig. i tvättställ, samt övriga blandare i verksamhetslokal injusteras till 38 C i förskola och 50 C i skola. i Storkök ska specialstuderas. på handfat i förskola ska förses med beröringsfri blandare med batteri på handfat i storkök ska förses med beröringsfri blandare med batteri på handfat i hwc/rwc ska förses med beröringsfri blandare med batteri Flöden för tvättställ 0,07 l/s, dusch 0,16 l/s, Diskbänksblandare 0,1 l/s, (gäller inte storkök). endast ett fabrikat av blandare får förekomma inom respektive fastighet. i personalutrymmen ska blandarna ha energiklass A Föravstängningar Tappventiler, blandare mm förses med föravstängningar typ Ballofix tillgängliga utan att stege eller liknande behöver användas Väggvattenutkastare Väggvattenutkastare placeras efter samråd med beställaren. Utkastaren ska vara frostsäker. Om inte annat anges placeras vattenutkastare vid entréer till avdelningar. Spolblandare Fläktrum, apparatrum, andra tekniska utrymmen och uppvärmda soprum förses med spolblandare. Soprum förses med slanghylla med slang och strålmunstycke. Blandare och slang ska vara försedda med snabbkoppling. Duschblandare och duschanordningar i allmänna utrymmen ska vara av typen vandalsäker duschpanel. Minst en dusch förses med handdusch. i personalutrymme förses med termostatblandare, samt handdusch på väggstång. 12 (34)

13 i handikapptoalett med dusch förses blandare med omkastningsventil på utlopp och med förlängd slang till pistoldusch för bidéfunktion. Blandare ska vara försedd med återsugningsskydd enligt SS-EN vid skötbord förses blandare med kulventil på avlopp samt pistoldusch. blandare ska vara försedd med återsugningsskydd enligt SS-EN duschpanel ska vara rostfri med prestostat, typ presto eller likvärdig. Med inbyggt duschhuvud. Slanghyllor Slanghylla med erforderlig längd, slang DN 15. Slang förses med avstängbart strålmunstycke. AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AVFALLSTRANSPORTSYSTEM E D Spillvattensystem Ledningsstråk i mark får inte överplanteras med rotinträngande växter. Se även anvisning Mark. Ledningar för storkök utförs av rör i rostfritt stål fram till fettavskiljare. Fettavskiljare se även anvisning Mark. Vertikala spillvattensledningar förses med rensanordningar vid övergång mellan stående och liggande samlingsledning. Golvbrunnar i fläktrum och soprum, entreér, torkrum samt i personalduschar förses med luktlås. I storkök installeras rektangulära brunnar av rostfritt stål med lätt demonterbar silkorg där storlek anpassats till verksamheten. I entréer i förskolor och skolor installeras runda golvbrunnar av rostfritt stål med lös lätt demonterbart sandfång där storlek anpassats till verksamheten. I torkrum, tvättstugor och städ monteras sandfång i golvbrunn. Dagvattensystem Dagvatten ska omhändertas lokalt. Eventuellt behov av LOD-dike/damm, samt erforderligt fall på mark från byggnad beaktas. Se även anvisning Mark. 13 (34)

14 Ledningsstråk i mark får inte överplanteras med rotinträngande växter. Se även anvisning Mark. Kulvert för KV/VV i mark ska utföras med PEX- ledning om inte annat föreskrivs. Renstratt på stuprör i anslutning till lekplats med sand ska monteras 1,5 m över mark. Ledningar i mark för LOD ska utföras i lägst Ø160 mm. BRANDSLÄCKNINGSSYSTEM Se anvisning Brandlarm. KYLSYSTEM Se anvisning Kyla. VÄRMESYSTEM Aggregat med pumpar eller kompressorer Vid projektering av värmepumpar ska LCC analys göras beträffande val av köldmedier. Värmepumpens livslängd sätts till 15 år ska verifieras vid utgången tidsperiod. Som köldmedier ska i första hand väljas enkla och i naturen förekommande ämnen som propan, ammoniak, kolsyra etc. Som frostskyddsmedel i köldbärare ska i första hand etylenglykol väljas. Propylenglykol ska endast väljas då det föreligger risk för att barn eller djur kan komma i kontakt med mediet i samband med eventuellt läckage eller om läckage i anslutning till vattentäckt. Då glykol används som frostskyddsmedel i köldbärare ska mängden glykol minimeras för att få bästa möjliga temperaturverkningsgrad, samt minimera miljöpåverkan. Värmeväxlare Värmeväxlare ska utrustas med serviceuttag för anslutning av rengöringsutrustning på båda sidor om VVX:e. Dessa anslutningar ska vara DN 25 med utv. gängor, kulventil och ändpropp. Mätuttag för differenstryck skall finns före värmeväxlaren, filter i anläggningen och efter. 14 (34)

15 VVX:e ska alltid motströmskopplas för att erhålla bästa verkningsgrad. Prefabricerade Fjv-VVX:e ska även isoleras internt för att minimera värmeavgivning. Batterier (VVX:e) i luftbehandlingssystem förses med ventiler för luftning och avtappning samt mättuttag för mätning av differens tryck. Pumpar, kompressorer mm Vid projektering av pumpar ska LCC analys göras med beaktande av totalverkningsgrad för pump + motor på pumpar 2,0 kw. Pumpars livslängd sätts till 15 år verifieras vid utgången tidsperiod. Cirkulationspumpar ska ha energiklass A, samt ha lång livslängd och god tillgång på utbytessystem service. Cirkulationspumpar ska ha inbyggd styrning för konstanthållning av drifttryck. Våta pumpar ska alltid vara förstahandsvalet. Behållare för fast, flytande eller gasformigt medium Öppna cisterner för lagring av fast, flytande eller gasformigt medium Blandningskärl ska vara slutna och vara utrustade med pump för påfyllnad och blandning. Kärl ska märkas med frostskyddsmedlets typ och procentuell inblandning i köldbäraren. Expansionskärl/avgasare o d Expansionskärl ska installeras i undercentral/teknikrum och vid cirkulationspumpens sugsida där systemtrycket är som lägst. Expansionskärl får inte monteras hängande i ledningssystem, utan ska placeras på golv eller monteras på väggkonsol. Signalmanometer eller tryckgivare installeras vid alla expansionskärl. Tryckgivare installeras endast då systemet ska övervakas av överordnat styr- och övervakningssystem. Vid små system ska expansionskärl med förtryckt gummiblåsa väljas. Minsta storlek på expansionskärl som får installeras är 18 l även om dimensionerande behov är < 18 l volym för expansionskärl. 15 (34)

16 Expansionskärlens förtryck ska anpassas till systemets differenstryck. Förtryck ska vara systemets höjd i m x 0,1 + 0,3 bar. Med systemets höj avses höjd från expansionskärl till systemets högsta punkt. Aktuella förtryck ska redovisas i DUdokumentation. Expansionskärlens förtryck ska vara enkla att kontrollera och justera. Därför ska en kulventil med avtappning monteras mellan expansionskärlet och systemet. Mellan denna ventil (kulventil med avtappning) och systemet ska en säkerhetsventil monteras, anpassad till systemets största tillåtna arbetstryck. Vid system med volym 1000 l, ska expansionskärlet vara öppet med av självreglerande typ med pump och magnetventil som konstanthåller systemtrycket, alternativt ett slutet tryckreglerat kärl. Då storlek på expansionskärl överskrider storleksgräns för att krav på besiktning, ska istället fler mindre expansionskärl installeras. I dessa fall rådgörs med beställaren. Avgasaren ska inkopplas till systemets huvudledning, kan vara framledningen eller returledningen. Viktigt dock att avståndet mellan inkopplingarna är minst 500 mm och att dessa göres på sidan av huvudröret, inte i botten eller i toppen. Montera även 2 st kulventiler för avstängning av inlopps- respektive utloppsanslutningen samt ett smutsfilter, vilket monteras direkt i kulventilen på inloppssidan. Filtret hindrar smutspartiklar från att komma in i avgasarren och orsaka onödiga driftstörningar. Anslutnings dimension till undertrycksavgasaren är G ½ tum. Rörledningar mm Ledningsförläggning för kulvert Träd och sly får aldrig förekomma över kulvertstråken p.g.a. rotinträngningsrisk. Se även anvisning Mark. Kulvertledning ska utföras med medierör i tryckklass PN 16 i utförande av stål, koppar eller skarvfri PP. Kulvert ska alltid förses med läckagelarm som indikerar fukt. Kulvert ska utföras enligt Svenska Värmeverksföreningens Blå serie med bl.a. dubbla dräneringsrör vid mantelisolerade medierör. Ledningsförläggning i byggnad Värmeledningar vid golv samt mellan golv och tak i verksamhetslokaler hängs upp med halva det avstånd som gällande VVS AMA eller tillverkaren rekommenderar. Ledningsdragning för tappvatten och värme utförs synligt eller utbytbart. Fogningar eller skarvningar får inte utföras i dolda utrymmen. 16 (34)

17 Förläggning av ledningar i ouppvärmda utrymmen undviks. Kallvattenledningar i kalla utrymmen förses med godkänd invändig värmekabel. Material i ledningar ska vara koppar, svetsade precisionsstålrör s.k. handelstub eller PEX-slang typ rör i rör. Från stam till radiator ska ledningsdimension ligga mellan mm. Ledningsdimension 22 mm får inte förekomma. Ledningsförläggning ska vara heldragen utan skarvar i slutna rum. Klämringskopplingar får inte användas. Där presskopplingar används får koppling inte användas där ledning inte är åtkomlig för inspektion. Gäller även CE-märkta/typgodkända utföranden. Expansionsledning ska utföras av korrosionsbeständigt material. Före driftsättning ska renspolning utföras. Köldbärarledning i värmeåtervinningssystem Vid värmeåtervinning från frånlufssystem får köldbärarledning utföras med heldragen PEM-slang. Vid sådant utförande ska slangen klamras fast och förläggas så att luftfickor inte uppkommer, samt att slangens hållfasthet inte äventyras. Vid övertryck i köldbärarsystem ska via säkerhetsventil, överskottet ledas till uppsamlingskärl/blandningskärl och inte till golvbrunn. Återpumpning till systemet ska vara möjligt. Ventiler mm i vätskesystem och gassystem Alla system utom tappvattensystem förses med möjligheten till inkoppling av mobil avgasningsutrustning. Se även rubrik Värmeväxlare ovan. Denna inkopplingspunkt ska utföras där systemtrycket är som lägst. Anslutningar ska utföras som överstick med c/c 1,0 m och via 90 böjar avslutas minst 100 mm under ledning, med DN 25, utvändiga gängor, kulventil och ändpropp. Alla vätskekretsar ska utrustas med mikrobubbelavluftare. I kölbärarsystem ska utrustning vara korrosionsbeständig (rostfri eller epoxibehandlad) även vid anslutningar. Varje högpunkt ska förses med avluftningsmöjlighet. Manuell eller automatisk: Automatisk avluftare får endast monteras i teknikrum eller rum med ytskikt för våtrum. 17 (34)

18 Automatisk avluftare ska vara av god kvalitet med lång livslängd och med avstängningsventil så att utbyte kan ske utan att del av system behöver avtappas. Då automatisk avluftare installeras ska beaktas att luft inte oavsiktligt kan sugas in i systemet vid normal drift. Vid system större än 200 l ska partikel- och slamavskiljare installeras. Trådkorgar som lätt sätter igen och äventyrar systemets funktion ska undvikas och ersättas med sedimenteringsfilter eller cyklon. Föravstängningsventiler ska installeras före alla tappställen. I samband med våtenhet (ett badrum) etc. får installation utföras som gruppavstängning. Rumsmonterade värmare och kylare Rumsvärmeapparater dimensioneras för 55 C tilloppstemperatur. Värme ska ombesörjas av radiatorer utom i entréer där golvvärme ska installeras. Golvmonterade radiatorer får endast användas i samråd med beställaren. Vid val av radiatorhöjder ska hänsyn tas till bröstningshöjder och utrymme för friliggande ledningar på vägg. Radiatorer ska monteras först då vägg bakom radiator är färdigmålad. (samordnas med Bygg). Radiatorer förses med termostatiska radiatorventiler av fabrikat Danfoss, MMA eller likvärdig. Termostatventilerna ska vara begränsade till 21 C, med möjlighet att låsa till annan lägre temperatur. Tryckfallet över radiatorventil ska vara 10 kpa. Lokaler i skolor, typ biutrymmen, trapphus, kapprum där värmelast kan förekomma ska förses med termostatventil typ oöm. Där inte värmelast alstras monteras endast handratt, alternativt huv. I klassrum monteras vandalsäkra termostatventiler. Radiatorkoppel ska ha avstängningsmöjligheter för tillopp alternativt retur, så att mätning av differenstryck kan utföras. Radiatorkoppel ska vara möjlig att stänga, både tillopp och retur, så att individuell demontering av radiator kan utföras utan avtappning. Städrum får inte förses med torkslinga typ VVC-slinga. Krävs torkslinga ska elektrisk handdukstork med timer installeras. I städutrymme utan torkslinga installeras radiator. 18 (34)

19 Samtliga vägghängda radiatorer på regelväggar med gipsskivor, plåt eller liknande konstruktioner, ska fästas i trä- eller stålförstärkningar. Samordnas vid projekteringen. LUFTBEHANDLINGSSYSTEM Systemlösningar Systemuppbyggnad Luftbehandling Alla systemdelar ska ges låga tryckfall och utformas för bästa möjliga livscykelkostnad. Risken att hamna på för låg relativ fuktighet vintertid kan minskas genom utekompensering till ett lägre uteluftsflöde vid låg utomhustemperatur. Luftbehandlingssystem anpassas till de olika verksamheter och verksamhetstider som förekommer. Generella krav vid projektering Vid projektering ska LCC analys göras beträffande val av värmeåtervinningssystem för att kostnadsoptimera investeringen. Luftvärmare i aggregat ska dimensioneras för en framledningstemperatur på 55 C. Synliga kanaler, spjäll, ljuddämpare etc. målas enligt arkitektens eller beställarens anvisning. Samordnas vid projekteringen. Då synliga kanaler inte målas ska detta godkännas av beställaren. Tryckfall över referensdon ska vara mätbart, 20 Pa. För system med reducerat vinterflöde gäller detta krav vid normalt driftflöde. Frånluft från soprum och andra rum med låg rumstemperatur får inte anslutas mot system med värmeåtervinning. Varje verksamhetsrum såsom kontor, sammanträdesrum, lärosalar, personalrum, grupprum etc. ska ha balanserad ventilation i varje rum. Biutrymmen så som dusch, toalett, förråd etc. utförs med frånluft och om möjligt med överluft från verksamhetsrum. Alla rum med projekterat flöde under 50 l/s ska ha fast flöde. Rum med projekterat flöde över 50 l/s ska ha fabrikstillverkade VAV-spjäll med CE märkning. VAV funktionen ska sitta i till- och frånluftspjällen. I frånluftspjället ska luftkvalitetsgivare (VOC) vara monterad så funktionen låg-normalforcerings funktion kan uppnås. Samtliga vägghängda apparater på regelväggar med gipsskivor, plåt eller liknande konstruktioner, ska fästas i trä- eller stålförstärkningar. Samordnas vid projekteringen. 19 (34)

20 Övertidstimer monteras på samtliga aggregat 2 timmar av funktion on/off. Forcering ska studeras i samlingslokal (matsal, aula, gymnastik etc.) och beskrivas i rambeskrivning. Effektiv elanvändning Luftdistributionssystemet bör utformas i enlighet med Svenska Inneklimatinstitutets riktlinjer och specifikationer R2 Klassindelade luftdistributionssystem med tillhörande anvisningar för projektering och upphandling A2. Följande intervall SFP ska gälla för luftdistributionssystemet i sin helhet detta ska verifieras innan utgångna garantitider. Nybyggnad: El-effektivitet, SFP = 1,2 2,0 kw/m³/s. Ombyggnad: El-effektivitet, SFP = 1,5 2,5 kw/m³/s. SFP värdet ska upp i överordnat system. Värmeåtervinnare Värmeåtervinning väljs i första hand med roterande värmeväxlare. I andra hand plattvärmeväxlare med automatisk förbigångsfunktion. I tredje hand väljs vätskekopplade batterier. Mättuttag för mätning av differens tryck över växlare ska finnas. Kanalsystem Kanalsystemet utformas enligt Svenska Inneklimatinstitutets riktlinjer och specifikationer R2 Klassindelade luftdistributionssystem med tillhörande anvisningar för projektering och upphandling A2. Riktvärden för lufthastigheter Frontarean i aggregat 2,5 m/s. Rektangulär 6 m/s Cirkulär 7 m/s Anslutande kanaler till don 4 m/s 20 (34)

21 Rensbarhet Luftdistributionssystemet ska utföras så, att det kan rensas med hjälp av mekaniska redskap (borstar och dylikt), rensluckor monteras vid ändar och samlingskanaler i övrigt klipps rensluckor in vid första rensningstillfället. Om kanaler och ömtåliga byggnadsdelar behöver beträdas vid rensarbete ska dessa vara försedda med erforderliga skydd. Allmänt I kanalsystem ingår tryckfall i don, kanaler, spjäll och apparater. Tryckfallet anges för kanalsystemets teoretiska luftflöde exklusive läckflöde. Dräneringar Samtliga dräneringar exempelvis på frånluftsfläktar, kylbatterier, värmeåtervinnare ska levereras med rensbart vattenlås med backventil. Luftkvalitet Uteluftsflöde väljs så att maximal CO 2 -halt enligt projektspecifik funktionsbeskrivning alternativt Socialstyrelsens rekommendationer eller Arbetsmiljöverkets anvisningar (AFS 2009:02) inte överskrids. Luftflöden ska väljas med hänsyn till krav i gällande BBR och i arbetsmiljöverkets anvisningar där inte annat föreskrivs. Dragkriterier Krav på lufthastigheter i rum som även ska uppfyllas vid variabelt flöde. Sommarfall 0,25 m/s Vinterfall 0,15 m/s Specifika rumskrav Fläktrum/Undercentral Se rubrik Undercentral/Fläktrum. 21 (34)

22 LUFTBEHANDLINGSAGGREGAT UTFÖRANDEFÖRESKRIFTER Luftbehandlingsaggregat Luftbehandlingsaggregatet utförs enligt nedanstående krav om inte annat specificeras under aggregatet. Luftbehandlingsaggregat ska vara Euroventcertifierat Hölje Utförs som standard med in- och utvändig beklädnad av varmförzinkad stålplåt med mellanliggande isolering av mineralull och ramkonstruktion av varmförzinkat stål. Beakta ramhöjd så att vattenlås får plats. Täthetsklass A. Beakta eventuella krav på brandteknisk klass. Funktionsdelar som kräver regelbundet underhåll ska vara försedda med inspektionsluckor med gångjärn samt fasta vreden. Aggregatet ska vara avvibrerat samt ställas på gummifötter. Tomdelar ska vara försedda med inspektionslucka med gångjärn samt fasta vreden. Anslutningsdelar Anslutningsdel för uteluft före väderskydd/vattenavskiljare utförs i stålplåt behandlad till korrosionsklass C3. Övrigt Aggregat ska monteras på stativ eller balkram med justerbara stödfötter (minst 100 mm från golv) så att rengöring av golv under aggregat genom renspolning kan göras. Till- och frånluftsfläktar i aggregat ska alltid ha inbördes förregling. Till- och frånluftsfläktar i aggregat ska vara utrustade med flödesmanometer eller att momentant flöde kan avläsas via handterminal etc. Ute- och avluftsspjäll ska ha spjällställdon med fjäderåtergång som stänger vid spänningslöst tillstånd. För aggregat högre än 2 m ska trappstege/ predikstol placeras i teknikrum för säkert tillträde vid underhåll. 22 (34)

23 Samtliga kondensvatten avlopp, exempelvis på frånluftsfläktar, luftkylare, värmeåtervinnare ska levereras med rensbart vattenlås med backventil. I fläktrum ska gejdhörn monteras i vistelsezonen Fläktar Fläktar utförs i varmförzinkat stål eller genom annat korrosionsskydd i lägst klass C3. I fläkt/fläktinlopp monteras anordning för flödesmätning. Flödesmätare med analog visning levereras till samtliga fläktar i aggregat. Avvikelsen får maximalt uppgå till 10 % av det maximala flödet. Projekterat flöde markeras på flödesmätare. Fläktdelarna ska på servicesidan ha en utvändig märkning visande fläktdata och motordata. Spiskåpa förses med timer för start och stopp av fläkten, ansluts till huv på taket. Spisfläkt ansluts till huv på taket. Storkökskåpa ansluts till huv på taket. Fläktar ska vara direktdrivna om inte annat föreskrivs. Värmeåtervinnare I första hand ska roterande användas. I andra hand korsströmsvärmeväxlare eller batterivärmeväxlare Krav på temperaturverkningsgrad enligt gällande BBR med tillägg; Roterande värmeväxlare 80% vid balanserade flöden. Med tillägg till AMA avser temperaturverkningsgraden för värmeåtervinnare torr värmeväxling vid ± 0 C utomhustemperatur. VVX, roterande värmeväxlare Ska vara av sorptionstyp förutom i gymnastik och vara försedd med utrustning för varvtalsreglering VVX, korsströmsvärmeväxlare Korsströmsvärmeväxlare ska vara försedd med förbigång. Droppfat ska vara av rostfritt stål och kondensavlopp med rensbart vattenlås och ska mynna ut vid golvbrunn. VVX, batterivärmeväxlare 23 (34)

24 Luftvärmeväxlare med kopparrör och aluminiumlameller. Samlingsrör kan vara av stål men ska då rostskyddsbehandlas för korrosionsklass C3. Batteri i frånluft utförs med droppfat av rostfritt stål alternativt stål i korrosionsklass C3 med fall mot dräneringsanslutning, som ansluts mot kondensavlopp med rensbart vattenlås och ska mynna ut vid golvbrunn. Batterier förses med ventiler för luftning och avtappning. Värmeväxlare Värme- eller kylbatteri i kanalsystem ska vara utfört så att tryckfallet i luftströmmen högst uppgår till 50 Pa och på vätskesidan högst uppgår till 15 kpa vid dimensionerande luft- respektive vätskeflöde. Batterier förses med ventiler för luftning och avtappning. Ska vara lättåtkomligt och demonteringsbart. Luftvärmare Luftvärmare förses med uttag för frysskyddsgivare (dykgivare). Luftvärmare eller luftkylare i luftbehandlingsaggregat ska vara utfört så att tryckfall på vätskesidan högst uppgår till 15 kpa vid dimensionerande vätskeflöde. Gäller inte batterivärmeväxlare i vätskekopplade system. Luftkylare Luftkylare med kopparrör och aluminiumlameller. Samlingsrör kan vara av stål men ska då rostskyddsbehandlas för korrosionsklass C3. Luftkylare utförs med täckta gavlar (inbyggt samlingsrör) och med droppfat så stort att all kondensat från luftkylare och anslutna ledningar fångas upp. Luftkylare utförs med droppfat av rostfritt stål alternativt stål i korrosionsklass C3 med fall mot dräneringsanslutning, som ansluts mot kondensavlopp med rensbart vattenlås som ska mynna vid golvbrunn. Luftfilter Filterdel för uteluft och komponenter ska utföras av stålplåt behandlad till miljöklass C3. Filter ska vara typ långa påsfilter med filterklass: för uteluft klass F7 för frånluft klass F6 Manometer fabrikat Kytölä eller likvärdig monteras för varje filterenhet. Filterenhet märks med rekommenderat sluttryckfall samt begynnelse tryckfall. 24 (34)

25 En omgång utbytesfilter levereras till respektive filterenhet. Spjäll, flödesdon och blandningsdon Spjäll, flödesdon och blandningsdon installeras enligt fabrikants anvisning, samt att tillträde beaktas så att kontroll- och underhållsmöjlighet erhålls. Spjäll ska monteras i renslucka alternativt vara i rensbart utförande. Vid övriga spjäll monteras renslock. Spjällblad ska vara inspektionsbara. Spjäll monteras enligt fabrikants anvisning så att erforderliga raksträckor erhålls. Spjället ska vara försett med indikering, som visar öppet/stängt läge. Spjäll anpassas för aktuell tjocklek på isolering. Injusteringsspjäll ska vara försedda med mätuttag med påklistrad injusteringskurva. Uteluftsspjäll utförs av stålplåt behandlad till miljöklass C3, täthetsklass 3. Frånluftsspjäll utförs av varmförzinkat stål, täthetsklass 3. Spjäll i förbigång ska vara utfört i täthetsklass 3. Brand-/brandgasspjäll i varmförzinkat utförande och med ställdon 24 V eller 230 V. Spänning bestäms i samråd med styrentreprenören före beställning. Brand-/brandgasspjäll avsedda att förhindra spridning av brandgaser utförs enligt SS- EN och vara försedda med fabriksmonterade ställdon med fjäderåtergång och vara P-Märkta för att uppfylla säkerhetsnivå motsvarande tidigare typgodkännande, samt med utrustning för funktionstest var 48:e timma. Se även anvisning fastighetsautomation kod UEB Ställdon för spjäll. Konstantflödesdon ska vara försett med mätuttag. Ljuddämpare Ljuddämpare i kanalsystem ska vara utförda så att tryckfall högst uppgår till 30 Pa vid dimensionerande luftflöde, ljuddämparna ska vara i rensningsbart utförande med demonterbara bafflar eller att rensluckor monteras i anslutning till ljuddämpare. 25 (34)

26 Ventilationskanaler mm MATERIAL OCH VARUFÖRESKRIFTER Montering Montering utförs med apparatstativ och vibrationsdämpare respektive upphängningsdon enligt fabrikantens standard, där inte annat anges. Samtliga vägghängda apparater på regelväggar med gipsskivor, plåt eller liknande konstruktioner, ska fästas i trä- eller stålförstärkningar utförda av byggnadsentreprenören. Synliga kanaler, spjäll, ljuddämpare mm målas enligt arkitektens eller beställarens anvisningar (gäller inte apparatrum). Kanaler ska i möjligaste mån vara inbyggda. CE-märkta/typgodkända kanalsystem med förtillverkade kanaldetaljer ska användas. I annat fall ska provtryckning utföras. Gäller även då bef. kanalsystem ska nyttjas. Rensanordningar monteras i den omfattning att rensning kan genomföras med godtagbart resultat med projekterad rensmetod, samt att tillträde beaktas så att kontroll- och underhållsmöjlighet erhålls. Påstick ska inte användas på cirkulär kanal, istället används förtillverkade T-rör. Slanganslutning av don får utföras men med en längd 1,0 m. Cirkulära avstick från rektangulär kanal utförs med inloppsrör med radie. Ledskenor ska användas vid risk för höga tryckuppsättningar och utföras enligt VVS AMA QLB.2 - Metallkanaler med rektangulärt tvärsnitt. Rektangulära kanaler förstärks i genomföring av brandavskiljande byggdel enligt Brandskyddshandboken, utgiven av Brandskyddslaget. Imkanaler utförs enligt Imkanal Om Bio-funktion nyttjas i fläktkåpa följs Imkanal 2012, klass 2B, med inbyggd rening. Om inte Bio-funktion föreskrivs i projektet ska imkanaler utföras i rostfritt. I U-kanal innanför uteluftdon ska erforderligt stor inspektionslucka monteras för inspektion och kanalrengöring. U-kanal ska förses med avlopp i lågpunkt på x-knäckt kanalbotten, och som avslutas med vid kanalsida med avstängningsventil och nippel. 26 (34)

27 Kanalförslutning Kanaler förvaras förslutna på byggarbetsplatsen. Öppna kanaländar försluts under avbrott i monteringen. Upphängning Upphängning ska utföras med kanalsvep som fästs i en eller två fästpunkter. Brandkrav beaktas vid val av upphängningsmetod. Synliga kanaler monteras med svep av slätplåt samt centrumpendel. Cirkulära kanaler ska fr.o.m. dimension Ø125 vara försedda med svep och pendel. Rektangulära kanaler ska fr.o.m. bredd 800 mm vara försedda med pendel och vagga. Vid mindre dimensioner kan, för dold kanal, band som omsluter kanaler användas. Kanaler får inte hängas upp i varandra eller i andra installationer. LUFTDON M M Tryckfall över don ska vara mätbart och 20 Pa. Luftdon ska vara försedda med mätuttag, som är åtkomliga från fronten. Spridardel på don förses med fångstkjedja där risk finns för personskada eller materiell skada vid fallande spridadel i samband med service- och underhållsarbeten. Uteluftsdon Kulör anpassas till tak, eller enligt arkitekt eller beställare. Uteluftsdon ska utföras med väderskydd typ EKO-CV100 eller likvärdigt. Väderskydd får även installeras i kanal och förses då med kondensavlopp som ska mynna i golvbrunn. Vid placering av uteluftsdon ska högsta luftkvalitet och lägsta lufttemperatur beaktas. Lufthastighet över uteluftsdon ska vara 2,0 m/s Då takhuv används ska underkant på luftintag vara 1,0 m över tak. Gäller även då uteluftdon är monterat i vägg i anslutning till underliggande tak. Tilluftsdon Textildon ska ej användas. Lågimpulsdon ska undvikas. Behov kan dock förekomma i speciella lokaltyper. Samråd alltid med beställaren. 27 (34)

28 Luftdon ställs in så att spridningsbild enligt ritning erhålls. Tilluftsdon ska vid dimensionerande flöde ha hög medinjektering av rumsluft så att krav på dragkriterier innehålls. Överluftsdon WC mot korridor eller mot verksamhetsrum förses med ljuddämpat överluftsdon. Frånluftsdon Frånluftsdon får inte monteras direkt i 90 böj, utan T-stycke ska då användas. Frånluftsdon ska väljas med beaktande av försmutsning, ljudalstring, och påverkan av hyresgäst. Injusterat läge ska vara låst och klara rengöring utan att injusterat läge ändras (typ KGEB). Imkåpa i pentry/kök ska ha ett grundflöde på 10l/s och ett forcerat flöde på 30 l/s som aktiveras via en timer (60 min.). Imkåpa i kök ska ha en uppfångningsförmåga på 75%. För storkök gäller Imkanal Frånluftssystemet ska ha biologisk rening. Frånluftskåpan förses med kondensavskiljning och biologisk rening typ Bioteria eller likvärdig. Kåpan anpassas till köksutrustning och ska vara av rostfritt stål med bland annat fettfilter, belysning, reglerspjäll, mätuttag samt tilluft i imkåpa. Vid värmeåtervinning ur frånluften från imkåpa ska även Al-stickat filter (förfilter) installeras i kanal före luftrenare i luftbehandlingsaggregat. Hölje förses med dräneringsventil i botten på hölje. I diskrum installeras volymkåpa anpassad till diskhantering. Vid ugnar, projekteras kåpa med storkökskonsult och fokus läggs på ånghantering. Avluftsdon Kulör anpassas till tak, eller enligt arkitekt eller beställare. TERMISK ISOLERING AV INSTALLATIONER Beakta krav på ytskikt i utrymningsvägar enligt krav i brandskyddsdokumentation. CE-märkta/typgodkända brandtätningsprodukter och -system används vid genomföringar i brandavskiljande byggdel. Termisk isolering av rörledning Värmebärarledningar ska isoleras med rörskål med komfortytskikt, samt ytbeklädnad av plastplåt vid synlig installation enligt utföranden i VVS AMA (34)

29 Ledningsförläggning i allmänna källarutrymmen ska ha ytbeklädnad av aluminiumplåt eller annan obrännbar ytbeklädnad. Isolering utförs bruten vid rörgenomföringar. Runt röret monteras cellgummiisolering (typ Armaflex) vid genomföring i byggnadskonstruktion. Huvudledningar i värmesystem isoleras serie 3. Termisk isolering av ventilationskanal U-kanal kondensisoleras utvändigt med mjuk cellplastisolering typ Armaflex eller likvärdig. U-kanal får ljudisoleras invändigt utom kanalbotten och 0,1 m upp på sidorna. Isolering av kanaler utanför klimatskärm utförs med vindskydd och tjocklek 150 mm. Mätuttag, justeranordningar etc. utförs med skoning mot isolering för god åtkomlighet. Isolering av dolda kanaler (schakt, ovan u-tak etc.) utförs med nätmatta. Synligt förlagda kanaler med isolering ska vara försedd med aluminiumfolie (nätmatta med komfortytskikt alternativt lamellmatta med komfortytskikt). APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Se senaste versionen av nedanstående dokument: Tekniska anvisningar El och Tele Tekniska anvisningar Brandlarm Tekniska anvisningar Inbrottslarm Tekniska anvisningar Passersystem Anvisningar Fastighetsnätstandard för Örebro kommun APPARATER FÖR STYRNING OCH ÖVERVAKNING Se anvisning Fastighetsautomation. Mätare med sammansatt funktion Mätutrustning för fjärrvärme (som energileverantören tillhandahåller) är försedd med separata utgångar för anslutning till annan utrustning. Förbrukad energimängd och flödesmängd överförs till PLC/DUC. Mätning av byggnadens energianvändning och verifiering av kravnivåer kan ske genom avläsning och summering av till byggnaden levererade energimängder (kwh) 29 (34)

30 som används för uppvärmning, komfortkyla, tappvarmvatten och byggnadens fastighetsenergi och att de kan separeras från verksamhetens energiförbrukning, enligt gällande BBR, samt mätning av kallvatten till byggnaden, enligt krav i Funktions- /Tekniskbeskrivning. El till tillagningskök mäts separat. Mätvärde från samtliga mätare ska samlas in via överordnat system (DUC). Saknas uppgifter i beskrivning ska samråd ske med Futurum. Mätare för temperatur Luftbehandlingssystem Termometrar placeras vid varje funktionsdel där förändring av temperatur sker, exempelvis före och efter värmeåtervinnare, i uteluften, efter luftvärmare/luftkylare. Även vid luftvärmare/luftkylare ute i kanalsystem. Rörtekniska system Termometrar placeras vid varje funktionsdel där förändring av temperatur sker, exempelvis före och efter värmeväxlare. Mätare för tryck Rörtekniska system Manometrar med erforderliga avstängningsventiler ska monteras över huvudpumpar och smutsfilter för mätning av tryck vid och över dessa. Pump i VS-system för radiatorer förses med manometer. MÄRKNING, PROVNING, DOKUMENTATION MM Märkning och skyltning av installationer Märkning utförs enligt Anvisningar för Märkning. Spjäll märks med systemtillhörighet, komponentbeteckning och löpnummer. Injusterade lägen, värden, tryck och flöden redovisas i Spjällförteckning enligt Futurums mall för DU-instruktioner. Ventil märks med systemtillhörighet, komponentbeteckning och löpnummer. Injusterade lägen, värden, tryck och flöden redovisas i Ventilförteckning enligt Futurums mall för DU-instruktioner. 30 (34)

31 Vid luftbehandlingsaggregat placeras skylt på T- respektive F-kanal som visar systemtryck för injusterat system. Aggregat, fjärrvärmeväxlare, värmepumpar etc. med intern styr, ska beställas med märkning enligt anvisning Märkning. Kontroll och injustering av installationssystem Egenkontroll, injustering och provning ska utföras enligt nedan och enligt svensk standard. Dokument ska vara undertecknade och daterade. Det ska framgå när kontroll injustering och provning utfördes. På blanketten ska anges de instrument som använts och med kalibreringsdatum. Protokoll ska redovisas på för ändamålet avsedda blanketter enligt VVS AMA12 Bilaga YTC/1 till YTC/13 eller motsvarande. Värden alternativt testresultaten ska redovisas detaljerat. Entreprenören (med samordningsansvar) utför samordnad funktionsprovning enligt separat provningsprogram, som upprättats av entreprenören. Provningen genomförs tillsammans med övriga entreprenörer. Före provning ska egenkontroll, med injusteringar och provningar vara klara. Vid provningar ska beställaren i god tid före provning beredas möjlighet att delta. Ljudmätning ska utföras enligt Svensk Standard SS om inte annat förskrivs. Före montage av radiatorventiler ska systemet varit i drift i minst två dygn. Injustering av värmesystem ska utföras vid en utomhustemperatur på +5 C. Vid injustering ska projekterade förinställningsvärden kontrolleras och rumstemperatur mätas i vistelsezonen. Slutligen ska mätning av temperaturfall i systemet utföras via DUC, DHC eller mätning på plats. Mätningar ska dokumenteras och överlämnas till beställaren. Blandare i förskola där barnverksamhet förekommer ska begränsas till +38 C. Kontroll av installationssystem Nedan följer en mininivå på de egenkontroller, injusteringar och provningar som ska utföras. Motorprovning. Driftströmmar, rotationsriktning. Ljudprovning utomhus. Ljudprovning inomhus. 31 (34)
