1 Totala lösningar inom industriapplikationer Applikationsrapport Kompositer för f betongskydd

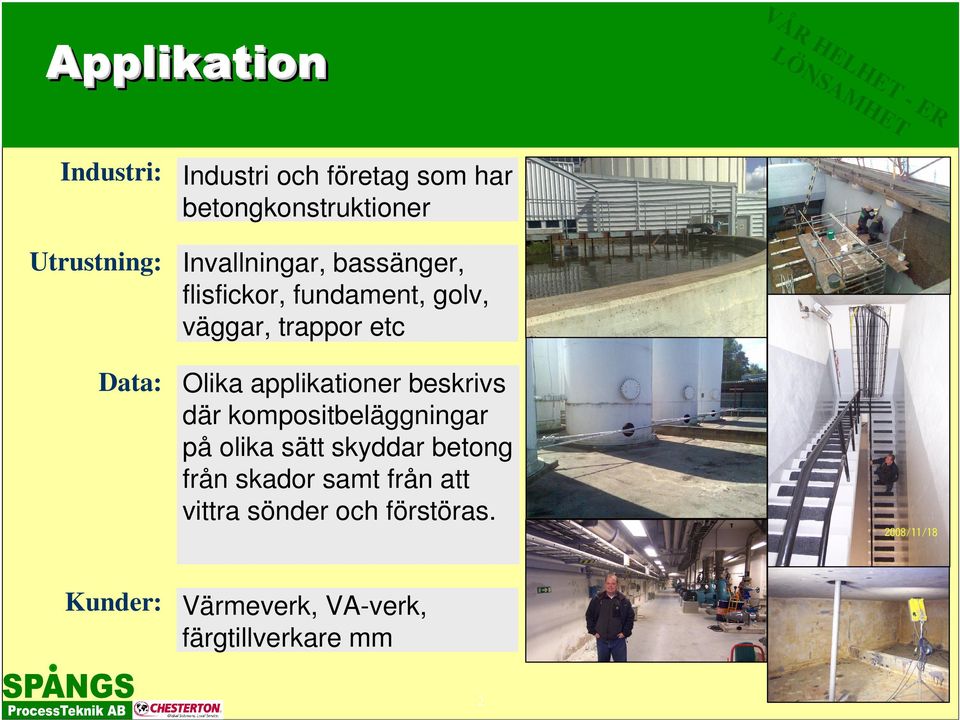

2 VÅ R LÖ HEL NS HE AM T HE - ER T Applikation Industri: Industri och företag som har betongkonstruktioner Utrustning: Invallningar, bassänger, flisfickor, fundament, golv, väggar, trappor etc Data: Olika applikationer beskrivs där kompositbeläggningar på olika sätt skyddar betong från skador samt från att vittra sönder och förstöras. Kunder: Värmeverk, VA-verk, färgtillverkare mm 2

trappor etc Data: Olika applikationer beskrivs där kompositbeläggningar på olika sätt skyddar

3 VÅ Sedimenteringsbass äng Sedimenteringsbassäng Augusti 2008 Bilden visar en sedimenteringsbassäng hos Uppsala reningsverk. På kanten rullar en vagn som håller i diverse utrustning. Tidigare vittrade kanten sönder, vagnen hoppar till och gröper ur och nöter på betongen samt att lagren i vagnen slits ut i förtid. Dessutom läckte bassängen genom sprickor nertill. Vi på Spångs har kompositbelagt den översta kanten av betongen med Chesterton ARC 791 (syns som en mörkare kant i bilden) för att få ett fullgott slitagemotstånd mot väder, vind och den vagn som rullar på kanten. Dessutom tätades alla sprickor som fanns runt om nertill med ARC R LÖ HEL NS HE AM T HE - ER T

Tidigare vittrade kanten sönder, vagnen hoppar till och gröper ur och nöter på betongen samt att lagren i vagnen slits ut i förtid.

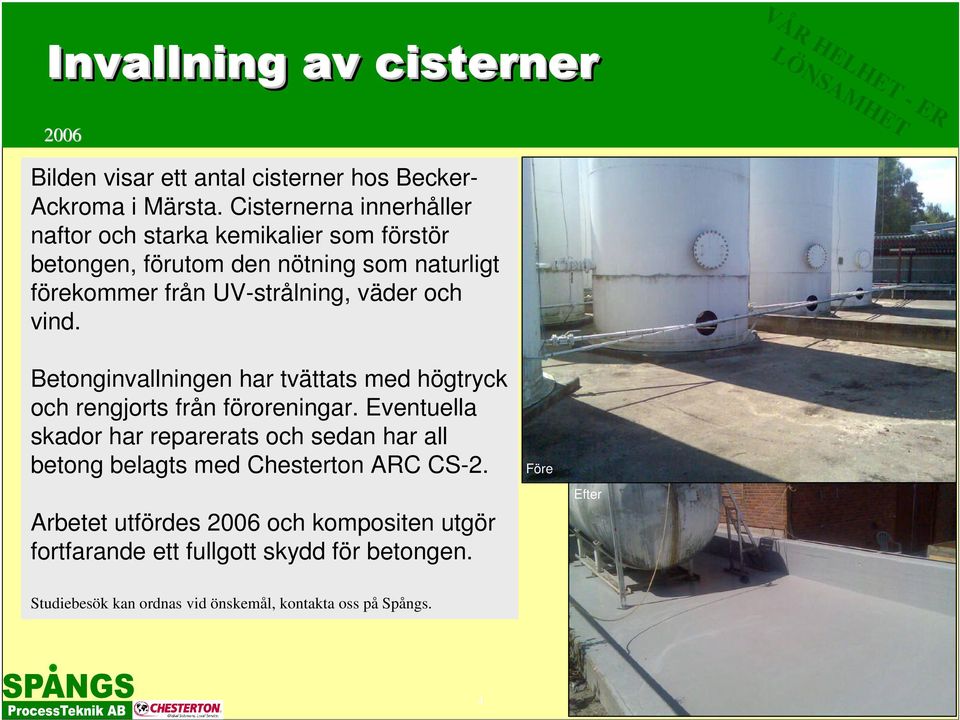

4 Invallning av cisterner 2006 Bilden visar ett antal cisterner hos Becker- Ackroma i Märsta. Cisternerna innerhåller naftor och starka kemikalier som förstör betongen, förutom den nötning som naturligt förekommer från UV-strålning, väder och vind. Betonginvallningen har tvättats med högtryck och rengjorts från föroreningar. Eventuella skador har reparerats och sedan har all betong belagts med Chesterton ARC CS-2. Arbetet utfördes 2006 och kompositen utgör fortfarande ett fullgott skydd för betongen. Före Efter 4

UV-strålning, väder och vind. Betonginvallningen har tvättats med högtryck och rengjorts från föroreningar.

5 Flisficka i betong 2005 Bilden visar en flisficka samt en skruvtransportör på Fortums anläggning i Brista (Upplands Väsby). Flisen dumpas via lastbilar och matas fram via skruvtransportörer. UV-strålning, väder och vind samt slitage från flisen har under åren påverkat betongen så kraftigt att ballasten blivit frilagd. Nästa steg är att armeringen påverkas och då är hela konstruktionen i fara. Betongen har tvättats med högtryck och rengjorts från föroreningar. Skador har reparerats genom att prima befintlig ballast. Sedan har hela flisfickan kompositbelagts med ett 10 mm tjockt lager Chesterton ARC 791. Förutom flisfickan har även skruvtansportörerna kompositbelagts för ökad livslängd samt att man vid kompositbeläggning ej behöver svetsa i vingarna vilket bygger in spänningar och en ökad risk för brott. Arbetet utfördes 2005 och kompositens skyddande förmåga är opåverkad i flisfickan. Skruvtransportören punktbättras vid behov, pga det enorma slitaget som den utsätts för. 5

Nästa steg är att armeringen påverkas och då är hela konstruktionen i fara. Betongen har tvättats med högtryck och rengjorts från föroreningar. Skador har reparerats genom att prima befintlig ballast.

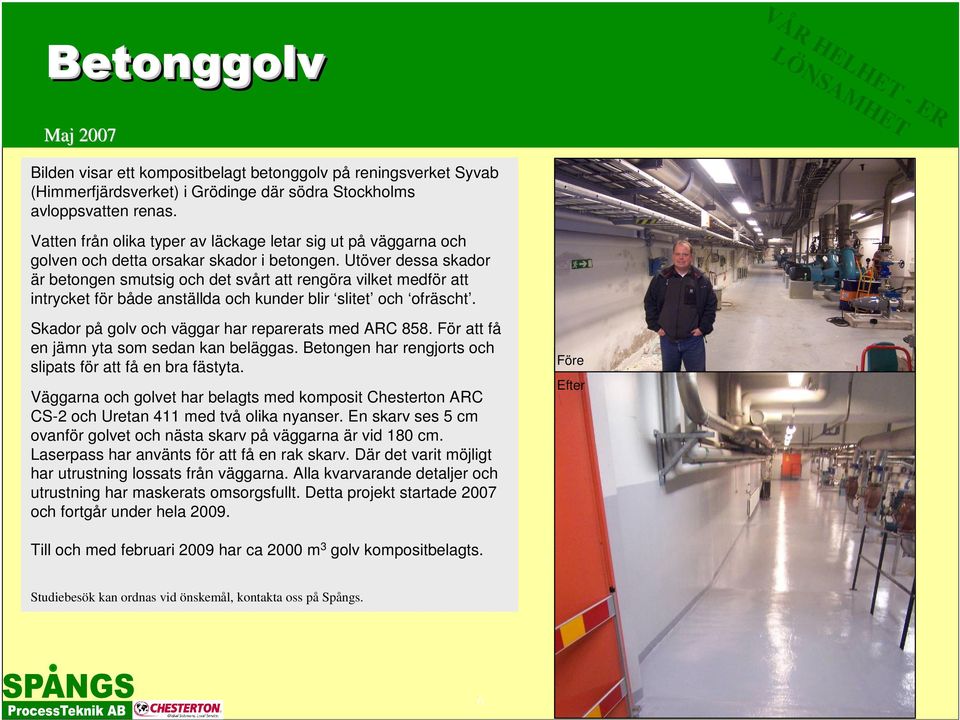

6 VÅ R LÖ HEL NS HE AM T HE - ER T Betonggolv Maj 2007 Bilden visar ett kompositbelagt betonggolv på reningsverket Syvab (Himmerfjärdsverket) i Grödinge där södra Stockholms avloppsvatten renas. Vatten från olika typer av läckage letar sig ut på väggarna och golven och detta orsakar skador i betongen. Utöver dessa skador är betongen smutsig och det svårt att rengöra vilket medför att intrycket för både anställda och kunder blir slitet och ofräscht. Skador på golv och väggar har reparerats med ARC 858. För att få en jämn yta som sedan kan beläggas. Betongen har rengjorts och slipats för att få en bra fästyta. Väggarna och golvet har belagts med komposit Chesterton ARC CS-2 och Uretan 411 med två olika nyanser. En skarv ses 5 cm ovanför golvet och nästa skarv på väggarna är vid 180 cm. Laserpass har använts för att få en rak skarv. Där det varit möjligt har utrustning lossats från väggarna. Alla kvarvarande detaljer och utrustning har maskerats omsorgsfullt. Detta projekt startade 2007 och fortgår under hela Till och med februari 2009 har ca 2000 m3 golv kompositbelagts. 6 Före Efter

Utöver dessa skador är betongen smutsig och det svårt att rengöra vilket medför att intrycket för både anställda och kunder blir slitet och ofräscht.

7 Betongtrappor med antihalk Juli 2007 Bilden visar ett kompositbelagd betongtrappa på reningsverket Syvab (Himmerfjärdsverket) i Grödinge där mycket av Stockholms avloppsvatten renas. Betongen har slipats och rengjorts från föroreningar. Skador har reparerats för att få en slät yta med Chesterton ARC 858. Kompositbeläggningen på trappan har kompletterats med antihalk ARC 538 för att säkerställa att ingen risk för halka föreligger oberoende av temperatur och väderlek precis utanför ytterdörren som leder in till trappan. Väggarna och golvet har belagts med komposit Chesterton ARC CS-2 och Uretan 411 med två olika nyanser. En skarv ses 5 cm ovanför golvet och nästa skarv på väggarna är vid 180 cm. Laserpass har använts för att få en rak skarv. Där det varit möjligt har utrustning lossats från väggarna. Alla kvarvarande detaljer och utrustning har maskerats omsorgsfullt. Arbetet utfördes 2007 och kompositens skyddande förmåga är opåverkad. 7

Kompositbeläggningen på trappan har kompletterats med antihalk ARC 538 för att säkerställa att ingen risk för halka föreligger oberoende av temperatur och väderlek precis utanför ytterdörren som

8 Bassänger sid 1(2) Januari 2009 Bilderna visar en av flera av Syvabs sk Heptan - bassänger. Syvab är reningsverket i Grödinge där södra Stockholms avloppsvatten renas. Avloppsslamet i bassängen innehåller mycket järnsulfid vilket har orsakat 100-tals olika djupa skador på betongen. Skadorna är i varierande storlek och framträder extra tydligt vid blästring då betongen bara smulas sönder. Den epoxybeläggning som fanns tidigare som skulle skydda betongen från angrepp har på många ställen helt frilagt betongen vilket gjort att järnsulfiden ätit sig igenom betongen. Skadedjupen har varit upp till 15 cm djupa och som mest 1,2 m långa, se bilder till höger. Skadorna ser ut som stora kratrar slumpmässigt fördelat på golv och väggar men även på undersidan av taket vilket har blottat ballasten och i något fall även armeringen som börjat korrodera. Den skadade armeringen har blästrats ren från korrosion och kompositbelagts med ARC 855. De djupa ballastskadorna har reparerats med ARC 791V. Skadedjup 12 cm 1,2 m 8

Skadorna är i varierande storlek och framträder extra tydligt vid blästring då betongen bara smulas sönder.

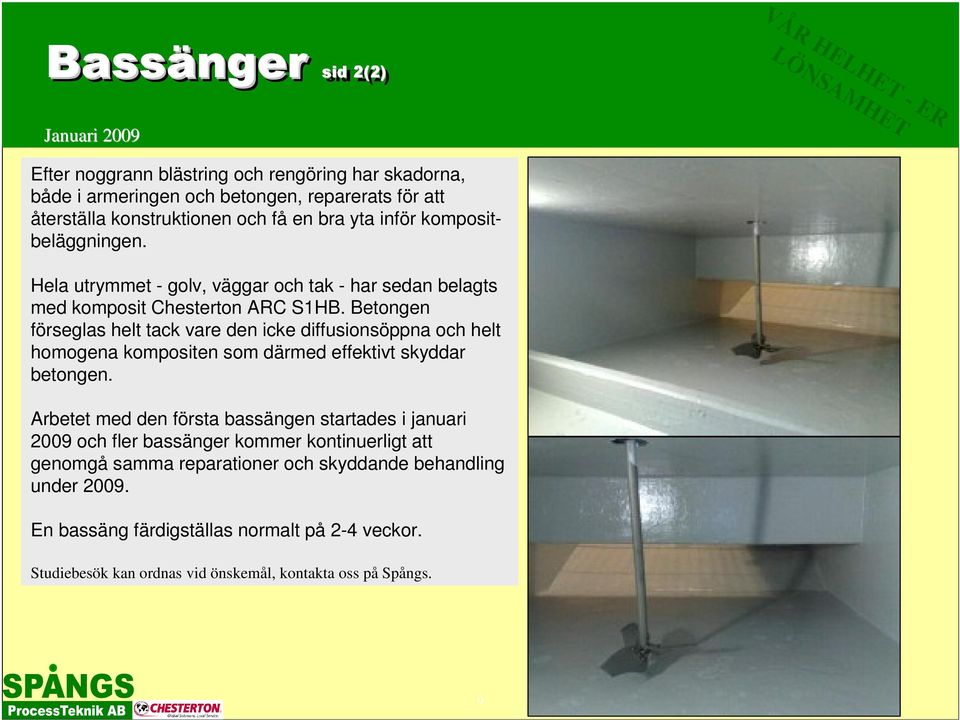

9 Bassänger sid 2(2) Januari 2009 Efter noggrann blästring och rengöring har skadorna, både i armeringen och betongen, reparerats för att återställa konstruktionen och få en bra yta inför kompositbeläggningen. Hela utrymmet - golv, väggar och tak - har sedan belagts med komposit Chesterton ARC S1HB. Betongen förseglas helt tack vare den icke diffusionsöppna och helt homogena kompositen som därmed effektivt skyddar betongen. Arbetet med den första bassängen startades i januari 2009 och fler bassänger kommer kontinuerligt att genomgå samma reparationer och skyddande behandling under En bassäng färdigställas normalt på 2-4 veckor. 9

Betongen förseglas helt tack vare den icke diffusionsöppna och helt homogena kompositen som därmed effektivt skyddar betongen.

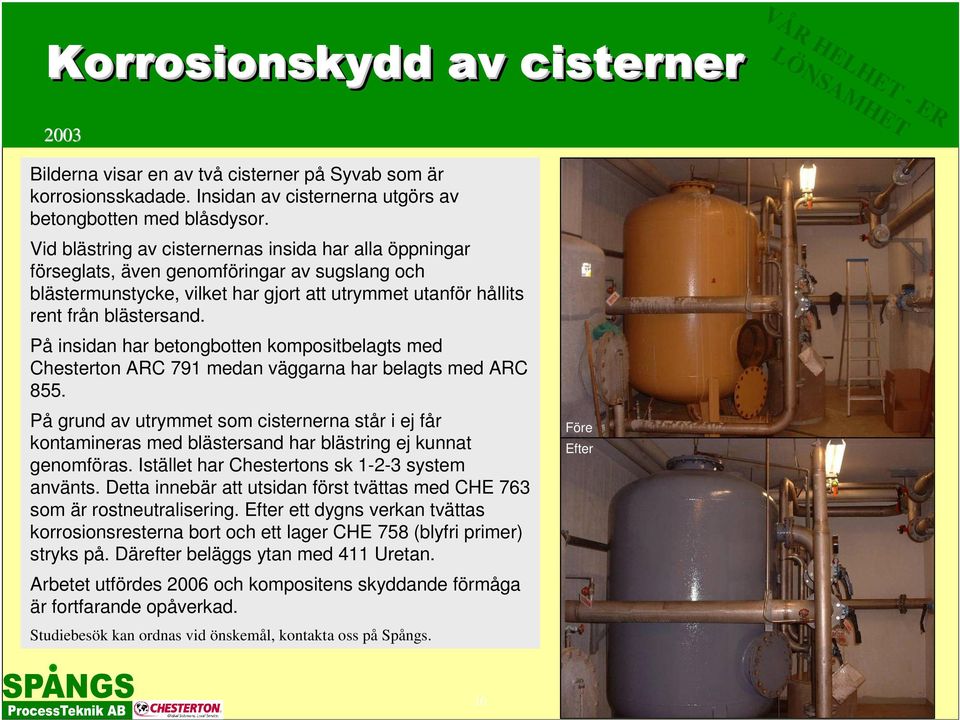

10 Korrosionskydd av cisterner 2003 Bilderna visar en av två cisterner på Syvab som är korrosionsskadade. Insidan av cisternerna utgörs av betongbotten med blåsdysor. Vid blästring av cisternernas insida har alla öppningar förseglats, även genomföringar av sugslang och blästermunstycke, vilket har gjort att utrymmet utanför hållits rent från blästersand. På insidan har betongbotten kompositbelagts med Chesterton ARC 791 medan väggarna har belagts med ARC 855. På grund av utrymmet som cisternerna står i ej får kontamineras med blästersand har blästring ej kunnat genomföras. Istället har Chestertons sk system använts. Detta innebär att utsidan först tvättas med CHE 763 som är rostneutralisering. Efter ett dygns verkan tvättas korrosionsresterna bort och ett lager CHE 758 (blyfri primer) stryks på. Därefter beläggs ytan med 411 Uretan. Arbetet utfördes 2006 och kompositens skyddande förmåga är fortfarande opåverkad. Före Efter 10

På insidan har betongbotten kompositbelagts med Chesterton ARC 791 medan väggarna har belagts med ARC 855.
