3 Nyheter Nyheter Ny strömställare G20S för DC-applikationer med knivkontakter Huvudbrytare enligt EN som har hög brytförmåga vid likspännig. Kan även användas i elektronik kretsar. Självrensande kontakter med vibrationssäkra knivkontakter. Hög kontaktsäkerhet. Kan levereras för ringkabelskor. Kompakt byggform. Lastfrånskiljare för DC-applikationer upp till 1000V Finns i de vanliga K&N utförandena, kapslat, normmontage och panelmonterade. Ring eller se krausnaimer.se för mer info. Märkdrift- Antal kontakter i serie ström Urvalskategori Total spänning i V Ie/A DC-21A DC-22A DC-23A x2 poligt Spänning DC Ström 450 V 16 A 25 A 32 A 500 V 12 A 20 A 32 A 650 V 16 A 25 A 32 A 63 A 800 V 12 A 16 A 25 A 32 A 64 A Finns även flerpoliga, V 20A, se sid 6. Lastfrånskiljare KFD för DC-applikationer upp till 1000V Finns i de vanliga K&N utförandena, kapslat, normmontage och panelmonterade. Ring eller se krausnaimer.se för mer info. Antal kontakter i serie Märkdriftström Ie A KFD16 KFD20 KFD25 KFD32 Spänning V DC-21A DC-21A DC-21A DC-21A [email protected] Tel:

4 Nyheter med cylinderlås Material i kapsling: Aluminium IP55 Mått (bxhxd): 70x80x75 Plastkapsling CL, CS, KL, KS CL och CS av Polyamid/ABS KL och KS av Polykarbonat Modern kapsling med gott om inkopplingsutrymme. n levereras komplett i kapsling med Orion-lås (DIN 18252). Levereras med 3 nycklar. Märkström 20A AC-21A. Nyckel utagbar i alla lägen (utom impuls). Kan fås med specialgravyr (logotyper), med diod, larmkontakt. Finns för infällnad etc. Se eller ring oss för mer info. IP66/67 Utbrytbara införningar M20/M25 Jord- och nollplint Upp till 12 kontakter Funktion Typ Skylttext 0-1* impuls CA10 A795/ORION Z0UB -> impuls CA10 A214/ORION Z0UB <- -> 0-1* CA10 A720/ORION Z01UB CA10 A210/ORION Z02UB <- -> 0-1* impuls CA10 A795/ORION Z0U11 -> 0-1* CA10 A720/ORION Z01U impuls CA10 A214/ORION Z0U11 <- -> *= 1st brytande och 1st slutande kontakt Exempel CA10 A401 KS10 fram-backomkopplare E CA10 A401 CS10 fram-backomkopplare CA10 A212 CS10 3 polig omkopplare CA10 A410 KS10 Y/D omkopplare E CA10 A410 CS10 Y/D omkopplare Typ antal sek. L B H L1 CA CA20, CA CA CA CA [email protected] Tel:

5 Förskruvningar Förskruvningar Förskruvningar Fabrikat Cena. Från M12-M63 VDE, UL, CSA godkända Material Polyamid 6.6 Kapslingsklass IP 68-5 bar Dragavlastning kategori A Neoprene tätning Motmutter och metallförskruvningar på förfrågan. Reducerings ring RAL7035 Förpacknings- Beteckning Innergänga Yttergänga storlek 9MR16121 M12 M MR20121 M12 M MR20161 M16 M MR25121 M12 M MR25161 M16 M MR25201 M20 M Blindplugg med krysspår RAL7035 Eurofix förskruvningar IP68 RAL7035 ljusgrå Klämområde Förpacknings Beteckning Storlek (mm) storlek 9MZKV12035 M12x , MZXV12035* M12x , MZKV16035 M16x MZKV20035 M20x MZXV20035* M20x MZKV21035 M20x MZKV25035 M25x MZKV32035 M32x MZKV33035* M32x MZKV40035 M40x MZKV50035 M50x ,5 5 9MZKV63035 M63x ,5 5 Eurofix förskruvningar IP68 RAL9005 svart 9MZKV12018 M12 2-6, MZXV12018 M12 2-6, MZKV16018 M MZKV20018 M MZXV20018 M MZKV21018 M MZKV25018 M MZKV32018 M MZKV33018 M MZKV40018 M MZKV50018 M ,5 5 9MZKV63018 M ,5 5 * lång gänga Förpacknings Beteckning Storlek storlek 9MVS121 M12x MVS161 M16x MVS201 M20x MVS251 M25x MVS321 M32x MVS401 M40x MVS501 M50x MVS631 M63x Strypnippel utan hål 9MWN161 M16x MWN201 M20x MWN251 M25x MWN321 M32x MWN401 M40x MWN501 M50x MWN631 M63x Strypnippel med hål 9MWNL161 M16x MWNL201 M20x MWNL251 M25x MWNL321 M32x [email protected] Tel:

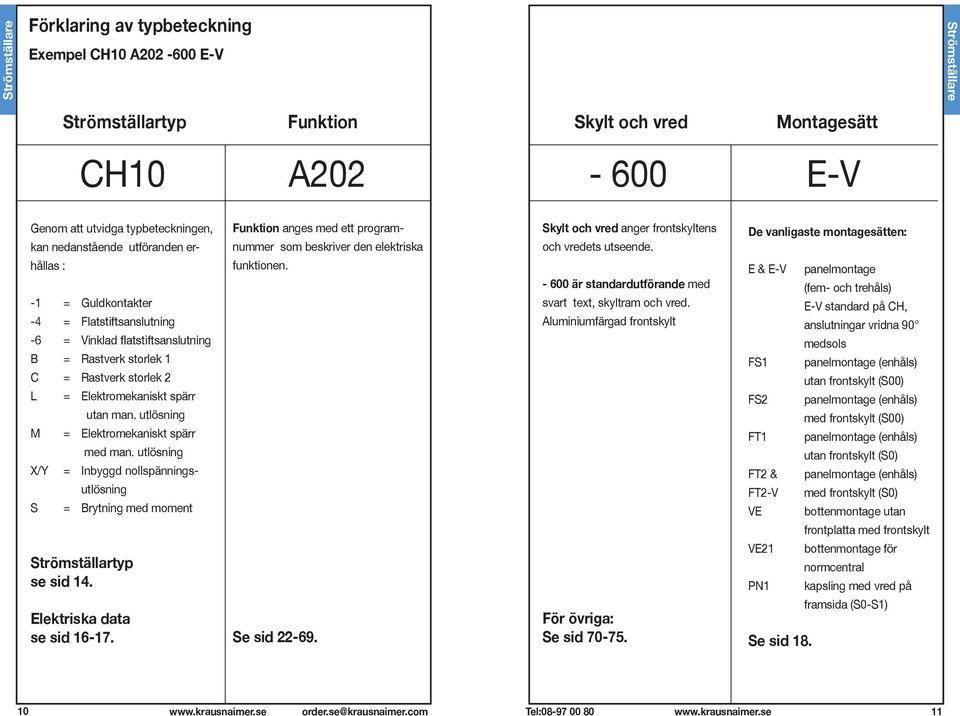

6 Förklaring av typbeteckning Exempel CH10 A E-V Strömställartyp Funktion Skylt och vred Montagesätt CH10 A E-V Genom att utvidga typbeteckningen, kan nedanstående utföranden erhållas : -1 = Guldkontakter -4 = Flatstiftsanslutning -6 = Vinklad flatstiftsanslutning B = Rastverk storlek 1 C = Rastverk storlek 2 L M X/Y S = Elektromekaniskt spärr utan man. utlösning = Elektromekaniskt spärr med man. utlösning = Inbyggd nollspänningsutlösning = Brytning med moment Strömställartyp se sid 14. Elektriska data se sid Funktion anges med ett programnummer som beskriver den elektriska funktionen. Se sid Skylt och vred anger frontskyltens och vredets utseende är standardutförande med svart text, skyltram och vred. Aluminiumfärgad frontskylt För övriga: Se sid De vanligaste montagesätten: E & E-V panelmontage (fem- och trehåls) E-V standard på CH, anslutningar vridna 90 medsols FS1 panelmontage (enhåls) utan frontskylt (S00) FS2 panelmontage (enhåls) med frontskylt (S00) FT1 panelmontage (enhåls) utan frontskylt (S0) FT2 & panelmontage (enhåls) FT2-V med frontskylt (S0) VE bottenmontage utan frontplatta med frontskylt VE21 bottenmontage för normcentral PN1 kapsling med vred på framsida (S0-S1) Se sid [email protected] Tel:

7 Olika typer av strömställare Kompletta kataloger finns på A 6-25 A C A CA A CG/CH A Har ett litet inbyggnadsdjup, stort antal kontakter, kan tillverkas med upp till 24 lägen. Användning: T ex. som stegställare för svetsmaskiner Klassikern för de flesta användningsområden med större effekter. Användning: T ex. som manöverställare, omkopplare, motorbrytare och huvudbrytare. En vidareutveckling av C-strömställaren med fingersäkra anslutningsklämmor och slutna sektioner. Användning: Manöver-, instrument- och motorbrytare. Också en vidareutveckling av C-strömställaren med fingersäkra anslutningsklämmor åtkomliga bakifrån och slutna sektioner. Användning: Manöver-, instrument- och motorbrytare. Storlekar tillverkas i fem storlekar. Alla skyltar, vred, tillsatser och kapslingar väljes med hänsyn till strömställarens storlek Storlek Typer S00 S0 S1 CA4 CG4 CA10 CA20 CA25 CH10 CH16 KG20A KG32A Storlekar CA40 CA50 CA63 CH16B KG20B KG32B KG41B KG64B KG80 KG100 DH 0, A K A En unik konstruktion med vidsträkt användning. Ger säker kontaktfunktion även vid låga spänningar och strömmar, se sid. 66. Användning: T ex. för mät-, regler- och halvledarkretsar samt för manövrering av kontaktorer och reläer. Har anslutningarna på samma nivå, tvångsbrytande kontakter och stora brytavstånd. Användning: T ex. som huvudbrytare, lastfrånskiljare, säkerhetsbrytare och omkopplare S2 C80 C125 KG125 KG160 KG250 KG315 Är en kompakt lastbrytare. Vid stora strömmar, för strömlös koppling. L A Användning: T ex. för till- och frånslag av resistiva eller svagt induktiva belastningsobjekt. 130 S3 C315 C316 Högklassiga tryckknappar och tryckknappslådor. PTryckknappar och tryckknappslådor 12 [email protected] Tel:

8 Tekniska data Val av strömställare Märk- AC-15 AC-23A AC-23A AC-3 Brytförmåga ström A A kw kw A AC-21A 220V/ 380V/ 380V/ 380V/ 380V/ 380V/ A Typ Storlek 240V 440V 440V 440V 440V 440V 20 A11 S1 6,0 4,0 7,5 5,5 25 A14 S1 10,0 5,0 11,0 7,5 Val av strömställare Anslutnings- Max ansl. Försäkring bar area, mm2 vridmoment gl-karakt. Typ max min Nm max A A11 2,5 0,6 20 A14 4 1,2 25 Tekniska data S2 45,0 30,0 S2 75,0 37,0 /C316 S3 132,0 55,0 10 CA4,CA4-1 S00 2,5 1,5 3,0 2,2 S0 5,0 4,0 7,5 5,5 S0 8,0 5,0 11,0 7,5 S0 12,0 6,0 15,0 11,0 S1 18,5 15,0 S1 22,0 18,5 S1 30,0 18,5 10 CG4/CG4-1 S00 2,5 1,5 3,0 2,2 20 CH10 S0 5,0 4,0 7,5 5,5 S0 8,0 5,0 11,0 7,5 S1 8,0 5,0 11,0 7,5 25 KG20 S00 15,5 7,5 5, KG32 S00 22,0 11,0 7, KG41 S0 30,0 15,0 11, KG64 S0 44,0 22,0 18, KG80 S1 60,0 30,0 22, KG100 S1 73,0 37,0 30, KG105 S1 85,0 45,0 37, KG125 S2 85,0 45,0 37, KG160 S2 105,0 55,0 45, KG210 S2 143,0 75,0 55, KG250 S2 170,0 90,0 55, KG315 S2 205,0 110,0 75, KF16 S0 7,5 5, KF20 S0 10,0 6, KF25 S0 12,0 7, KF32 S0 16,0 11, * L400 S3 132,0 55,0 500* L600 S3 132,0 55,0 630* L800 S3 132,0 55,0 800* L1200 S3 132,0 55,0 800* L1600/L2000 S3 132,0 55,0 *=AC-21B C ,6 125 C ,6 200 C315/C /M12 14,0 315 CA4,CA4-1 2x1,5 0,6 10 CA10 2x2,5 0,8 25 CA20 2x4 1,3 35 CA25 2x6 1,3 35 CA ,8 50 CA ,8 63 CA63 2x16 1,8 63 CG4/CG4-1 2x1,5 0,6 10 CH10 2x4 0,8 25 CH16 2x4 1,3 35 CH16B 2x4 1,3 35 KG20 6 2,5 1,25 35 KG32 6 2,5 1,25 35 KG ,5 1,8 50 KG ,5 1,8 63 KG ,0 80 KG ,0 100 KG ,0 125 KG ,0 125 KG ,0 160 KG ,0 200 KG ,0 250 KG ,0 315 KF16 6 0,5 1,25 25 KF20 6 0,5 1,25 35 KF25 6 0,5 1,25 35 KF32 6 0,5 1,25 35 L400 M12x30, skena 500 L600 M16x40, skena 800 L800 M16x40, skena 1250 L1200 M16x40, skena 2x800 L1600/L200 M16x50, skena 2x [email protected] Tel:

9 Montagesätt Montagesätt Montagesätt anges sist i typbeteckningen, exempelvis: CH10 A E-V* femhåls panelmontage CH10 A FT2-V* enhåls panelmontage. Panelmontage tre- och femhålsmontage Storlek Måttuppgifter E = IP40 EF = IP66 Måttuppgifter E standard, IP40 samtliga E22 trehåls panelmontage, IP65 0 EC berörings- och dammskyddskåpa, IP ED berörings- och dammskyddskåpa med fukttätning IP65 från panelsidan 0 2 EF fukttätning IP66 från panelsidan samtliga EG större frontskylt och vred, IP EGF större frontskylt och vred, IP KD förstärkt front, stopp och fyrkantaxel, IP en-hålsmontage FS1 diameter 16,2/22,3 mm utan frontskylt, IP66 00 FS2 diameter 16,2/22,3 mm med frontskylt, IP66 00 FS4 diameter 16,2/22,3 mm med frontskylt och rubrik, IP66 00 FT1 diameter 22,3 mm utan frontskylt, IP66 0 FT2 diameter 22,3 mm med frontskylt, IP66 0 FT3 diameter 30,5 mm utan frontskylt, IP66 0 FT4 diameter 30,5 mm med frontskylt, IP66 0 FT6 diameter 22,3 mm med frontskylt och rubrik, IP66 0 FH3 diameter 22,3/30,5 mm med frontskylt, IP66 1 Bottenmontage ER med frontplatta och frontskylt (kombination av E + VE) samtliga VE utan frontplatta men med skylt, för dörrkoppling samtliga VE1 snäppmontage på 35 mm DIN-skena utan frontplatta med skylt 00-1 VE1E snäppmontage på 35 mm DIN-skena med frontplatta och skylt 00-1 VE2 snäppmontage på 35 mm DIN-skena med modulfrontplatta 0 VE21 lika VE-2 men med justerbart frontdjup 00-0 *Panel- och bottenmontage finns även med tillägget -V, för vridning av kontakterna 90 medurs. Standard på CH10 och CH16. Kapsling GK1 lättmetall med vred på kortsidan, IP KL plast med vred på framsidan, IP66/ KS plast med vred på framsidan, IP66/ PF1 plast med vred på framsidan, IP PK1 plast med vred på kortsidan, IP PN1 plast med vred på framsidan, IP ST plast IP Samtliga mått i mm E EF E EF Typ A B C C D1 D2 D2 D3 CA4 30,0 20,0 4,0 4,0 3,2 11,0 11,0 28,0 CG4 30,0 20,0 4,0 4,0 3,2 11,0 11,0 28,0 CA10 48,0 36,0 4,0 4,0 5,0 15,0 19,0 43,0 CH10/CH16 48,0 36,0 4,0 4,0 5,0 15,0 19,0 46,0 CH16B 64,0 48,0 4,0 4,0 5,0 15,0 22,0 56,0 CA20 48,0 36,0 4,0 4,0 5,0 15,0 19,0 45,0 CA20B 64,0 48,0 4,0 4,0 5,0 15,0 22,0 56,0 CA25 48,0 36,0 4,0 4,0 5,0 15,0 19,0 46,0 CA40 64,0 48,0 4,0 4,0 5,0 15,0 22,0 64,0 CA50 64,0 48,0 4,0 4,0 5,0 15,0 22,0 64,0 CA63 64,0 48,0 4,0 4,0 5,0 15,0 22,0 64,0 C80 88,0 68,0 5,0 5,0 6,0 17,0 30,0 84,0 C125 88,0 68,0 5,0 5,0 6,0 17,0 30,0 88,0 C ,0 104,0 7,0 7,0 7,0 20,0 25,0 126,0 Längd L per antal sektioner vid tre- och femhålsmontage Typ CA4 30,0 38,0 46,0 54,0 62,0 70,0 78,0 86,0 94, CG4 38,5 50,5 62,5 74,5 86,5 98,5 110,5 122, CA10 33,5 43,0 52,5 62,0 71,5 81,0 90,5 100,0 109,5 119,0 128,5 138,0 CH10/CH16 43,5 57,5 71,5 85,5 99,5 113,5 127,5 141,5 155,5 169,5 183,5 197,5 CH16B 48,9 62,9 76,9 90,9 104,9 118,9 132,9 146,9 160,9 174,9 188,9 202,9 CA20 37,7 50,4 63,1 75,8 88,5 101,2 113,9 126,6 139,3 152,0 164,7 177,4 CA20B 43,1 55,8 68,5 81,2 93,9 106,6 119,3 132,0 144,7 157,4 170,1 182,8 CA25 39,0 53,0 67,0 81,0 95,0 109,0 123,0 137,0 151,0 165,0 179,0 193,0 CA40 42,5 55,2 67,9 80,6 93,3 106,0 118,7 131,4 144,1 156,8 169,5 182,2 CA50 42,5 55,2 67,9 80,6 93,3 106,0 118,7 131,4 144,1 156,8 169,5 182,2 CA63 42,5 55,2 67,9 80,6 93,3 106,0 118,7 131,4 144,1 156,8 169,5 182,2 C80 61,5 88,0 114,5 141,0 167,5 194,0 220,5 247,0 273,5 300,0 326,5 353,0 C125 67,5 100,0 132,5 165,0 197,5 230,0 262,5 295,0 327,5 360,0 392,5 425,0 C315 78,6 117,2 155,8 194,4 233,0 271,6 310,2 348,8 387,4 426,0 464,6 503,2 Apparatdosa *UE1 med lås för nyckelmanövrering 0 *UE2 som UE1 med signallampa, 230V röd. 0 Mer info och fler montagesätt finns på: L 16 [email protected] Tel:

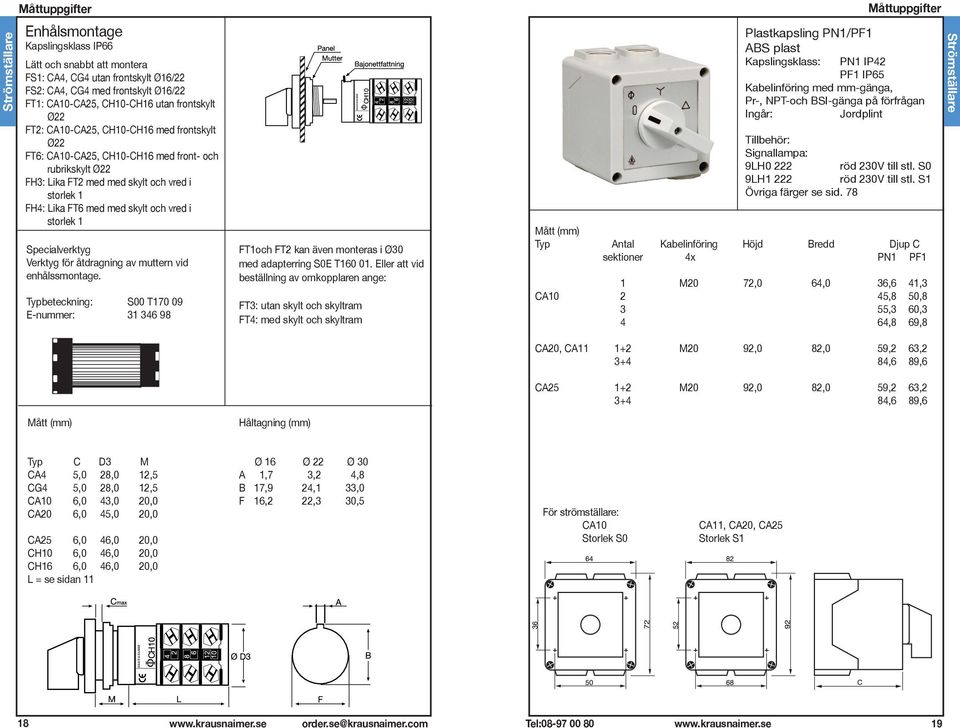

10 Måttuppgifter Enhålsmontage Kapslingsklass IP66 Lätt och snabbt att montera FS1: CA4, CG4 utan frontskylt Ø16/22 FS2: CA4, CG4 med frontskylt Ø16/22 FT1: CA10-CA25, CH10-CH16 utan frontskylt Ø22 FT2: CA10-CA25, CH10-CH16 med frontskylt Ø22 FT6: CA10-CA25, CH10-CH16 med front- och rubrikskylt Ø22 FH3: Lika FT2 med med skylt och vred i storlek 1 FH4: Lika FT6 med med skylt och vred i storlek 1 Specialverktyg Verktyg för åtdragning av muttern vid enhålssmontage. Typbeteckning: S00 T E-nummer: FT1och FT2 kan även monteras i Ø30 med adapterring S0E T Eller att vid beställning av omkopplaren ange: FT3: utan skylt och skyltram FT4: med skylt och skyltram Måttuppgifter Plastkapsling PN1/PF1 ABS plast PN1 IP42 PF1 IP65 Kabelinföring med mm-gänga, Pr-, NPT-och BSI-gänga på förfrågan Jordplint Tillbehör: Signallampa: 9LH0 222 röd 230V till stl. S0 9LH1 222 röd 230V till stl. S1 Övriga färger se sid. 78 Mått (mm) Typ Antal Kabelinföring Höjd Bredd Djup C sektioner 4x PN1 PF1 1 M20 72,0 64,0 36,6 41,3 CA ,8 50,8 3 55,3 60,3 4 64,8 69,8 Mått (mm) Håltagning (mm) CA20, CA M20 92,0 82,0 59,2 63, ,6 89,6 CA M20 92,0 82,0 59,2 63, ,6 89,6 Typ C D3 M Ø 16 Ø 22 Ø 30 CA4 5,0 28,0 12,5 A 1,7 3,2 4,8 CG4 5,0 28,0 12,5 B 17,9 24,1 33,0 CA10 6,0 43,0 20,0 F 16,2 22,3 30,5 CA20 6,0 45,0 20,0 CA25 6,0 46,0 20,0 CH10 6,0 46,0 20,0 CH16 6,0 46,0 20,0 L = se sidan 11 För strömställare: CA10 Storlek S0 CA11, CA20, CA25 Storlek S [email protected] Tel:

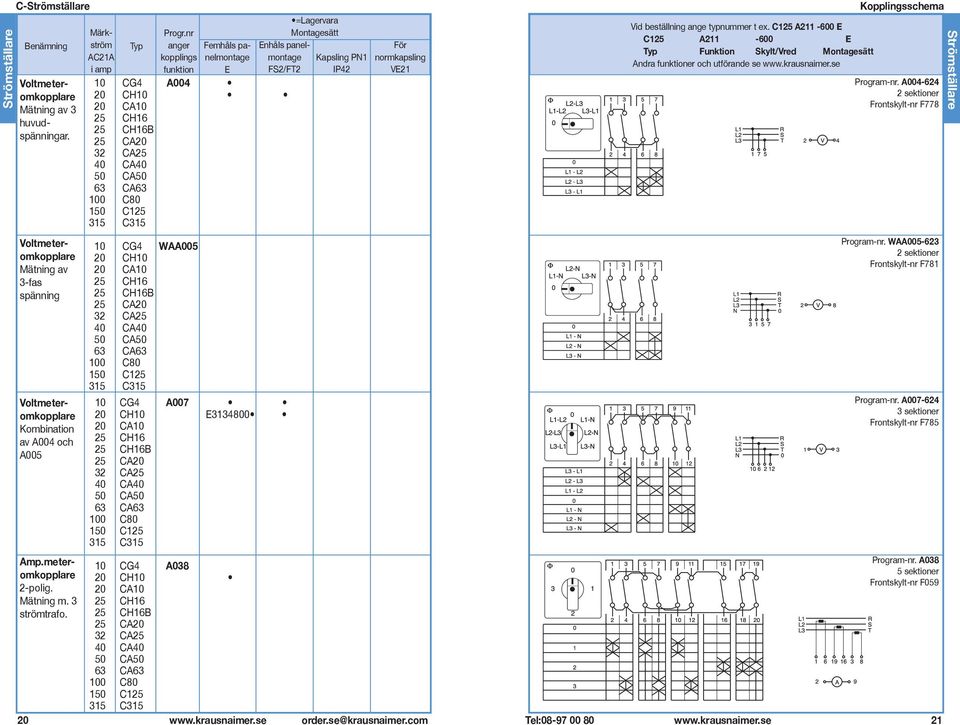

11 C- Benämning Voltmeteromkopplare Mätning av 3 huvudspänningar. Voltmeteromkopplare Mätning av 3-fas spänning Voltmeteromkopplare Kombination av A004 och A005 Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 10 CG4 A CH10 10 CG4 WAA CH10 10 CG4 A CH10 E =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A sektioner Frontskylt-nr F778 Program-nr. WAA sektioner Frontskylt-nr F781 Program-nr. A sektioner Frontskylt-nr F785 Amp.meteromkopplare 5 sektioner Program-nr. A CG4 A CH10 Frontskylt-nr F059 2-polig. Mätning m. 3 strömtrafo [email protected] Tel:

12 C- Benämning Amp.meteromkopplare 1-polig Mätning med 3 strömtrafo. Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E 10 CG4 A CH10 E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A048 3 sektioner Frontskylt-nr F059 Impulsströmställare 1-polig STOPP. Impulsströmställare 1-polig START. 10 CG4 WAA CH10 10 CG4 A175 E E CH10 E E E Program-nr. WAA174 1 sektioner Frontskylt-nr F022 Program-nr. A175 1 sektioner Frontskylt-nr F023 Impulsströmställare 1-polig STOPP/START. för 1 kontaktor 10 CG4 A176 E E CH10 E E E Program-nr. A176 1 sektioner Frontskylt-nr F024 Samma strömställare utan 2-polig=WAA183 överkoppling(ar) A [email protected] Tel:

13 C- Benämning Enhåls panelmontage FS2/FT2 Impulsströmställare Från, drift och start-impuls för 2 kontaktorer med fasta frånoch drift-lägen. Impulsströmställare Lika A177 men för 1kontaktor med fast frånoch drift-läge. Impulsströmställare Lika A176 men för 2 kontaktorer. Strömbrytare 1-polig Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E 10 CG4 WAA177 E E CH10 E E =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 10 CG4 A178 E E CH10 E E CG4 WAA CH10 10 CG4 A200 E E E CH10 E E E E E E Återfädrande till 0-läge =A204 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. WAA177 2 sektioner Frontskylt-nr F121 Samma strömställare utan överkoppling(ar) WAA790 Program-nr. A178 1 sektioner Frontskylt-nr F119 Samma strömställare utan överkoppling(ar) A791 Program-nr. WAA179 2 sektioner Frontskylt-nr F025 Program-nr. A200 1 sektioner Frontskylt-nr F [email protected] Tel:

14 C- Benämning Strömbrytare 2-polig. Strömbrytare 3-polig. Strömbrytare 4-polig. Omkopplare 1-polig med 0-läge Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 10 CG4 A201 E E E CH10 E E E E E E CG4 A202 E E CH10 E E E E E E CG4 A203 E E CH10 E E E CG4 A210 E E E CH10 E E E E E E Återfädrande till 0-läge =A205 Återfädrande till 0-läge =A206 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A201 1 sektioner Frontskylt-nr F070 Program-nr. A202 2 sektioner Frontskylt-nr F070 Program-nr. A203 2 sektioner Frontskylt-nr F070 Program-nr. A210 1 sektioner Frontskylt-nr F071 Samma strömställare utan överkoppling(ar) A [email protected] Tel:

15 C- Benämning Omkopplare 2-polig med 0-läge Omkopplare 3-polig med 0-läge Omkopplare 4-polig med 0-läge Omkopplare 1-polig med återgång till 0-läge Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 10 CG4 A211 E E E CH10 E E E E E E CG4 A212 E E E CH10 E E E E E E CG4 A213 E CH10 E CG4 A214 E E CH10 E E E Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A211 2 sektioner Frontskylt-nr F071 Samma strömställare utan överkoppling(ar) A711 Program-nr. A212 3 sektioner Frontskylt-nr F071 Samma strömställare utan överkoppling(ar) A712 Program-nr. A213 4 sektioner Frontskylt-nr F071 Samma strömställare utan överkoppling(ar) A713 Program-nr. A214 1 sektioner Frontskylt-nr F025 Samma strömställare utan överkoppling(ar) A [email protected] Tel:

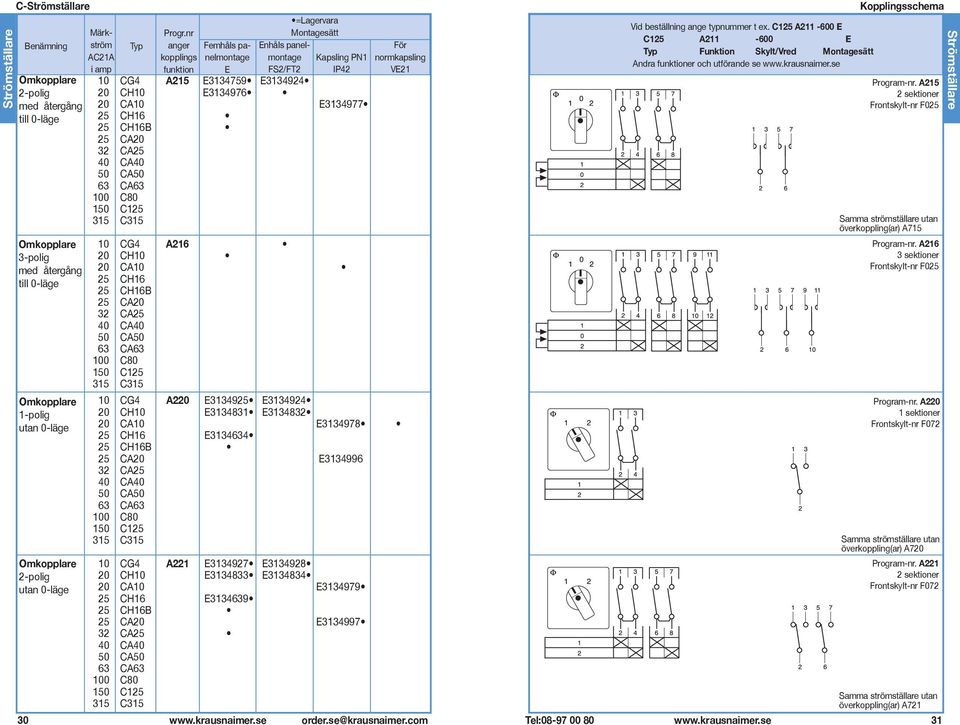

16 C- Benämning Omkopplare 2-polig med återgång till 0-läge Omkopplare 3-polig med återgång till 0-läge Omkopplare 1-polig utan 0-läge Omkopplare 2-polig utan 0-läge Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A215 E E CH10 E E CG4 A CH10 För normkapsling VE21 10 CG4 A220 E E CH10 E E E E E CG4 A221 E E CH10 E E E E E Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A215 2 sektioner Frontskylt-nr F025 Samma strömställare utan överkoppling(ar) A715 Program-nr. A216 3 sektioner Frontskylt-nr F025 Program-nr. A220 1 sektioner Frontskylt-nr F072 Samma strömställare utan överkoppling(ar) A720 Program-nr. A221 2 sektioner Frontskylt-nr F072 Samma strömställare utan överkoppling(ar) A [email protected] Tel:

17 C- Benämning Omkopplare 3-polig utan 0-läge Omkopplare 4-polig utan 0-läge Stegställare 1-polig utan 0-läge 3 steg Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A222 E E CH10 E E E E E CG4 A223 E E CH10 E För normkapsling VE21 10 CG4 A230 E E CH10 E E Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A222 3 sektioner Frontskylt-nr F072 Samma strömställare utan överkoppling(ar) A722 Program-nr. A223 4 sektioner Frontskylt-nr F072 Samma strömställare utan överkoppling(ar) A723 Program-nr. A230 2 sektioner Frontskylt-nr F076 Samma strömställare utan överkoppling(ar) A730 Stegställare 10 CG4 A231 E E Program-nr. A231 1-polig 20 CH10 E E sektioner utan 0-läge Frontskylt-nr F077 4 steg 32 Samma strömställare utan [email protected] Tel: överkoppling(ar) A731 33

18 C- Benämning Stegställare 1-polig utan 0-läge 5 steg Stegställare 1-polig utan 0-läge 6 steg Stegställare 1-polig utan 0-läge 7 steg Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E 10 CG4 A CH10 Enhåls panelmontage FS2/FT2 10 CG4 A CH10 10 CG4 WAA CH10 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A232 3 sektioner Frontskylt-nr F078 Program-nr. A233 3 sektioner Frontskylt-nr F079 Program-nr. WAA234 4 sektioner Frontskylt-nr F110 Stegställare 1-polig utan 0-läge 8 steg 20 CH10 WAA235 Program-nr. WAA235 4 sektioner Frontskylt-nr F [email protected] Tel:

19 C- Benämning Stegställare 1-polig utan 0-läge 9 steg Märkström AC21A i amp Typ Progr.nr anger kopplings funktion 10 CG4 WAA CH10 Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. WAA236 5 sektioner Frontskylt-nr F010 Stegställare 1-polig utan 0-läge 10 steg 10 CG4 WAA CH10 Program-nr. WAA237 5 sektioner Frontskylt-nr F011 Stegställare 1-polig utan 0-läge 11 steg 10 CG4 WAA CH10 Program-nr. WAA238 6 sektioner Frontskylt-nr F [email protected] Tel:

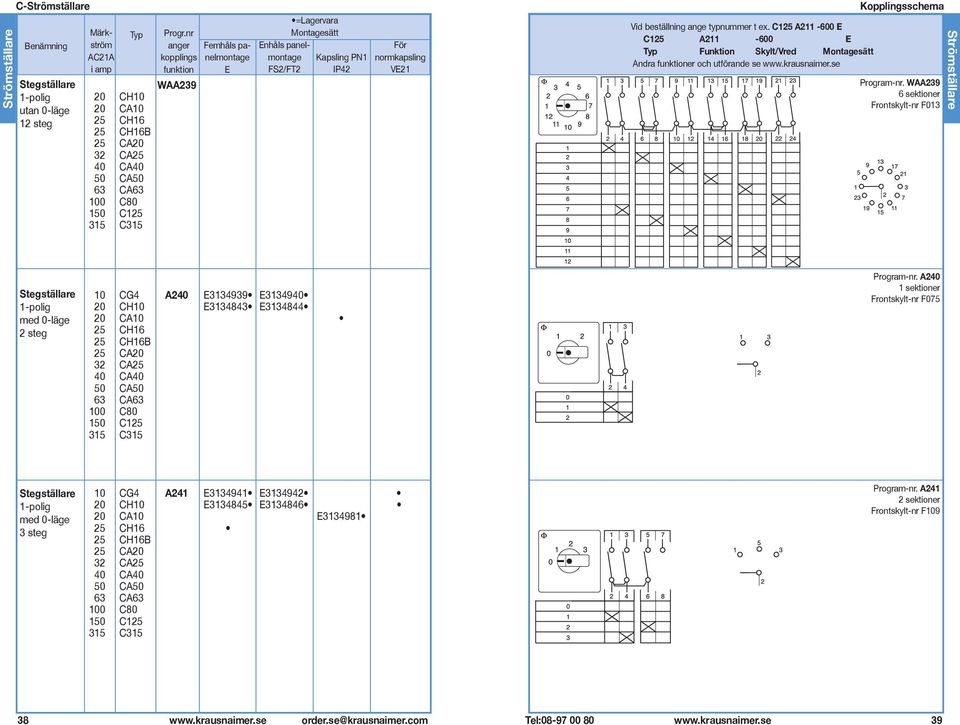

20 C- Benämning Stegställare 1-polig utan 0-läge 12 steg Märkström AC21A i amp Typ 20 CH10 Progr.nr anger kopplings funktion WAA239 Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. WAA239 6 sektioner Frontskylt-nr F013 Stegställare 1-polig med 0-läge 2 steg 10 CG4 A240 E E CH10 E E Program-nr. A240 1 sektioner Frontskylt-nr F075 Stegställare 1-polig med 0-läge 3 steg 10 CG4 A241 E E CH10 E E E Program-nr. A241 2 sektioner Frontskylt-nr F [email protected] Tel:

21 C- Benämning Stegställare 1-polig med 0-läge 4 steg Stegställare 1-polig med 0-läge 5 steg Stegställare 1-polig med 0-läge 6 steg Stegställare 1-polig med 0-läge 7 steg Märkström AC21A i amp Typ Progr.nr anger Femhåls panelmontage kopplings funktion E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A242 E E CH10 E CG4 A CH10 10 CG4 A CH10 10 CG4 WAA CH10 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A242 2 sektioner Frontskylt-nr F002 Program-nr. A243 3 sektioner Frontskylt-nr F003 Program-nr. A244 3 sektioner Frontskylt-nr F004 Program-nr. WAA245 4 sektioner Frontskylt-nr F [email protected] Tel:

22 C- Benämning Stegställare 1-polig med 0-läge 8 steg Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 10 CG4 WAA CH10 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. WAA246 4 sektioner Frontskylt-nr F006 Stegställare 1-polig med 0-läge 9 steg 10 CG4 WAA CH10 Program-nr. WAA247 5 sektioner Frontskylt-nr F007 Stegställare 1-polig med 0-läge 10 steg 10 CG4 WAA CH10 Program-nr. WAA248 5 sektioner Frontskylt-nr F [email protected] Tel:

23 C- Benämning Stegställare 1-polig med 0-läge 11 steg Märkström AC21A i amp Typ 20 CH10 Progr.nr anger kopplings funktion WAA249 Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. WAA249 6 sektioner Frontskylt-nr F009 Stegställare 2-polig utan 0-läge 3 steg 10 CG4 A250 E E CH10 E E Program-nr. A250 3 sektioner Frontskylt-nr F076 Stegställare 2-polig utan 0-läge 4 steg 10 CG4 A251 E E CH10 E E Samma strömställare utan överkoppling(ar) A750 Program-nr. A251 4 sektioner Frontskylt-nr F077 Samma strömställare utan överkoppling(ar) A [email protected] Tel:

24 C- Benämning Stegställare 2-polig utan 0-läge 5 steg Stegställare 2-polig med 0-läge 2 steg Stegställare 2-polig med 0-läge 3 steg Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 10 CG4 A CH10 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A260 E E CH10 E E CG4 A261 E CH10 E För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A252 5 sektioner Frontskylt-nr F078 Program-nr. A260 2 sektioner Frontskylt-nr F075 Program-nr. A261 3 sektioner Frontskylt-nr F109 Stegställare 2-polig med 0-läge 4 steg 10 CG4 WAA CH10 Program-nr. WAA262 4 sektioner Frontskylt-nr F [email protected] Tel:

25 C- Benämning Stegställare 3-polig utan 0-läge 3 steg Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 10 CG4 A CH10 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A270 5 sektioner Frontskylt-nr F076 Stegställare 3-polig utan 0-läge 4 steg Stegställare 3-polig utan 0-läge 5 steg 10 CG4 A CH10 10 CG4 WAA CH10 Program-nr. A271 6 sektioner Frontskylt-nr F077 Program-nr. WAA272 8 sektioner Frontskylt-nr F078 Stegställare 3-polig med 0-läge 2 steg 10 CG4 A CH10 Program-nr. A280 3 sektioner Frontskylt-nr F [email protected] Tel:

26 C- Benämning Stegställare 3-polig med 0-läge 3 steg Stegställare 3-polig med 0-läge 4 steg Strömbrytare 1-polig med slutning 30 före tilläge Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E 10 CG4 A CH10 10 CG4 WAA CH10 10 CG4 A CH10 Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A281 5 sektioner Frontskylt-nr F109 Program-nr. WAA282 6 sektioner Frontskylt-nr F002 Program-nr. A290 1 sektioner Frontskylt-nr F056A Strömbrytare 2-polig med slutning 30 före tilläge 10 CG4 A CH10 Program-nr. A291 1 sektioner Frontskylt-nr F [email protected] Tel:

27 C- Benämning Strömbrytare 3-polig med slutning 30 före tilläge Strömbrytare 4-polig med slutning 1 pol 60 och 3 poler 30 före tilläge Gruppströmställare 1-polig 2 grupper 0-A-A+B Märkström AC21A i amp Typ Progr.nr anger kopplings funktion 10 CG4 A CH10 10 CG4 A CH10 Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A310 E E CH10 E E För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A292 2 sektioner Frontskylt-nr F056 Program-nr. A293 2 sektioner Frontskylt-nr F056 Program-nr. A310 1 sektaioner Frontskylt-nr F075 Gruppströmställare 1-polig 3 grupper 0-A-A+B- A+B+C 10 CG4 A311 E E CH10 E E Program-nr. A311 2 sektioner Frontskylt-nr F [email protected] Tel:

28 C- Benämning Enhåls panelmontage FS2/FT2 Gruppströmställare 2-polig 2 grupper 0-A-A+B Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 10 CG4 A312 E E CH10 E Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A312 2 sektioner Frontskylt-nr F075 Gruppströmställare 3-polig 2 grupper 0-A-A+B Gruppströmställare 3-polig 3 grupper 0-A-A+B- A+B+C 10 CG4 A CH10 10 CG4 A CH10 Program-nr. A314 3 sektioner Frontskylt-nr F075 Program-nr. A315 5 sektioner Frontskylt-nr F001 Provomkopplare 1-polig PROV-0-DRIFT återgång PROV-0 10 CG4 A320 E E CH10 E Program-nr. A320 1 sektioner Frontskylt-nr F [email protected] Tel:

29 C- Benämning Provomkopplare 2-polig PROV-0-DRIFT återgång PROV-0 Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E 10 CG4 A321 E CH10 E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A321 2 sektioner Frontskylt-nr F261 Serie-gruppströmställare 1-polig 2 grupper 0-A-B-A+B Serie parallellströmställare CG4 CH10 WAA339 E polig 2 grupper 0-A+B-serie A-A+B parallell Strömbrytare 5-polig 10 CG4 WAA CH10 E E CG4 WAA CH10 3-polig = A322 2-polig = A331, 3-polig = A332 Program-nr. WAA330 1 sektioner Frontskylt-nr F001 Program-nr. WAA339 2 sektioner Frontskylt-nr F001 Program-nr. WAA341 3 sektioner Frontskylt-nr F [email protected] Tel:

30 C- Benämning Strömbrytare 6-polig Strömbrytare 7-polig Strömbrytare 8-polig Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E 10 CG4 A CH10 10 CG4 WAA CH10 10 CG4 A CH10 Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A342 3 sektioner Frontskylt-nr F070 Program-nr. WAA343 4 sektioner Frontskylt-nr F070 Program-nr. A344 4 sektioner Frontskylt-nr F070 Fram- och 10 CG4 A401 Program-nr. A401 backomkopplare E Frontskylt-nr F CH10 E sektioner 3-polig för 3-fasmotor E E E KS kapsling se sid.9 Återfjädrande till 0-läge: A [email protected] Tel:

31 C- Benämning Y/D-kopplare *KS kapsling se sid.9 Y/D-kopplare 2 rotationsriktningar Y/D-kopplare med impulsoch hållkontakt för kontaktor *Bottenmonterad insats till Y/D-kopplare M... se sid.89 Hjälpfasbrytare återgång från START till läge 1 Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A CH10 E * E E E CG4 WAA CH10 10 CG4 A CH10 E * 10 CG4 A CH10 E För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A410 4 sektioner Frontskylt-nr F080 Program-nr. WAA413 5 sektioner Frontskylt-nr F112 Program-nr. A419 4 sektioner Frontskylt-nr F061 Program-nr. A425 2 sektioner Frontskylt-nr F [email protected] Tel:

32 C- Benämning Dahlanderomkopplare 0 - A - AYY Märkström AC21A i amp Typ Progr.nr anger kopplings funktion Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 10 CG4 A CH10 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema Program-nr. A440 4 sektioner Frontskylt-nr F073 Dahlanderomkopplare A A YY 10 CG4 A CH10 E E E Program-nr. A441 4 sektioner Frontskylt-nr F071 Dahlanderomkopplare Två rotationsriktningar A YY-A-0-A- YY 10 CG4 WAA CH10 Program-nr. WAA442 6 sektioner Frontskylt-nr F [email protected] Tel:

33 C- Benämning Nät-upsomkopplare 1-polig S-1P51 2-polig S-1P52 3-polig S-1P53 4-polig S-1P54 Märkström AC21A i amp Typ Progr.nr anger kopplings funktion S-1P51 S-1P52 Femhåls panelmontage E Enhåls panelmontage FS2/FT2 =Lagervara Montagesätt Kapsling PN1 IP42 För normkapsling VE21 Vid beställning ange typnummer t ex. C125 A E C125 A E Typ Funktion Skylt/Vred Montagesätt Andra funktioner och utförande se Kopplingsschema 1-4 sektioner Frontskylt-nr F443 S-1P53 S-1P54 1-polig 2-polig 3-polig 4-polig Stegställare 1/1-1/2-0- AUTO 1-polig C polig C CG4 C CH10 E CG4 C CH10 1-polig 2-polig Tvillingpumpomkopplare CH10 C [email protected] Tel:

34 . BCD- och Binär-kodade Kopplingsschema. BCD- och Binär-kodade för elektronik Exempel på kodströmställare. Binär 0-7 A540 Binär Komplement 0-7 A541 = Lagervara Binär +Komplement 0-7 A542 BCD 0-9 A550 Märkström A CGD4-1, CG4-1, CA4 1 CAD11/DH11/AD11 1V AC1 2 5 DC /12V AC1 1,5/1,0 3/2 DC1 1,5/1,0 2,5/1,5 24/48V AC1 0,5/0,4 1,2/0,8 DC1 0,5/0,3 0,8/0,3 Min ström* A 1V 0,01 0,002 6/12V 0,006 0, /48V 0,002 0,0002 Kontaktmaterial Guld Guld Anslutningsbar kabelarea mm 2 2x1,5 2,5 *Den minimala strömmen är beroende av yttre faktorer. Angivna värden är riktvärden. BCD 0-9 Komplement A551 BCD +Komplement 0-9 A552 De vanligaste kopplingsprogrammen: Typbeteckning Beskrivning CG4-1 A E Binär 0-7 CG4-1 A FS2 Binär 0-7 CG4-1 A E Binär Komplement 0-7 CG4-1 A FS2 Binär Komplement 0-7 CG4-1 A E Binär +Komplement 0-7 CG4-1 A FS2 Binär +Komplement 0-7 CG4-1 A E Binär 0-11 CG4-1 A FS2 Binär 0-11 CG4-1 A E Binär +Komplement 0-11 CG4-1 A FS2 Binär +Komplement 0-11 CG4-1 A E BCD 0-9 CG4-1 A FS2 BCD 0-9 CG4-1 A E BCD Komplement 0-9 CG4-1 A FS2 BCD Komplement 0-9 CG4-1 A E BCD +Komplement 0-9 CG4-1 A FS2 BCD +Komplement 0-9 Binär 0-11 A543 Binär +Komplement 0-11 A [email protected] Tel:

35 Vred Vred Vred n levereras med standardvred I (G251), som kan bytas ut mot en annan typ. Typ Färg Beteckning Storlek S00 S0 S1 S2 S3 S-Vred svart G301 - X X - - rött G302 - X X - - Typ Färg Beteckning Storlek S00 S0 S1 S2 S3 I-Vred svart G251 X X X X X rött G252 X X X X X elekt.grå G257 X X X X X O-Vred svart G X - rött G X - R-Vred svart G001 - X X X X rött G002 - X X X X K-Vred svart G X X X rött G X X X B-Vred svart G521 - X X - - rött G522 - X X - - vitt G523 - X X - - elekt.grå G527 - X X - - F-Vred svart G221 X X X X - rött G222 X X X X - P-Vred svart G211 - X X X X rött G212 - X X X X S0 L-Vred svart G X - rött G X - - S1-S [email protected] Tel:

36 Skyltar Frontskyltar Frontskylten består av ram och skylt. Det finns över 400 standardtexter. På begäran graveras önskad text mot merpris. Lägesvinkel av strömställarens respektive läge bestämmer alltid textplaceringen på frontskylten. För skyltar med egen gravering se sid 74 Skyltmått (mm) Brytar- Frontskylt Inkl. rubrikskylt storlek Höjd/Bredd Höjd Bredd S00 30,0 39,0 30,0 S0 48,0 60,0 48,0 S1 64,0 78,8 64,0 S2 88,0 107,0 88,0 S3 130,0 155,3 130,0 Brytvinkel 60 F070 F071 F072 F073 F074 F075 Skyltar Brytvinkel 30 F076 F077 F078 F079 F080 F085 F001 F002 F003 F004 F005 F006 F088 F102 F198 F234 F264 F469 F007 F008 F009 F010 F011 F012 F281 F282 F288 F443 F316 F324 F013 F022 F023 F024 F025 F026 F370 F373 F380 F313 F441 F442 Brytvinkel 90 Diverse F053 F158 F159 F160 F169 F258 F056 F057 F058 F061 F266 F341 F259 F273 F355 Rubriker Brytvinkel 45 F119 F121 F261 F990 E1L F990 P1L F990 F109 F110 F111 F778 F781 F785 F809 F822 F824 F825 F826 F Tel:

37 Skyltar Ograverade rubrikskyltar Typbeteckning E-nummer Låg (1-2 rader) rubrikskylt med ram. S00 F991/A0B -PRC S0 F991/A0B -PRC S1 F991/A0B -PRC Utan ram S00 F991/A00 -P2B S0 F991/A00 -P2B S1 F991/A00 -P2B Hög (1-3 rader) rubrikskylt med ram. S00 F991/A0B -PRA S0 F991/A0B -PRA S1 F991/A0B -PRA S2 F991/A0B -PRA S3 F991/A0B -PRA Utan ram S00 F991/A00 -P2A S0 F991/A00 -P2A S1 F991/A00 -P2A S2 F991/A00 -P2A S3 F991/A00 -P2A Riktlinjer för max antal tecken vid vissa lägen Rubrikskylt Max 21 tecken x 3 rader Frontskylt Lägen Max antal tecken kl 6 och kl 1, 5, 7 och kl 2, 4,8 och 10 5 kl 3 och 9 5 Skyltar med specialtexter och symboler I strömställarens pris ingår alltid en front skylt med standardtext eller utan text. Specialtexter, symboler eller logotyper kan utföras enligt önskemål. För att erhålla korrekt text används enklast formuläret som finns på sid Ska ni trycka symboler och logotyper krävs att ni skickar orginal i EPS eller TIFF format. Alla skyltar lagervara Ograverade frontskyltar Typbeteckning E-nummer Femhålsmontage S00 F990/A10-P S0 F990/A10-P1L S1 F990/A10-P1L S2 F990/A10-P1L S3 F990/A10-P1L Enhålsmontage S00 F990/A10-E S0 F990/A10-E1L S1 F990/A10-E1L PN-kapslad S0 F990/A10-PNL Merkostnad för gravering. Antal och fler utan merkostnad Vid beställning av enbart frontskyltar med specialgravyr tillkommer priset för skylten. Skyltar och vred Standardutförande (beteckning -600) är, svart text, vred och skyltram. Aluminiumfärgad frontskylt. Frontskylt med skyltram Med rubrikskylt Vred Övrigt Beteckning Utan Utan -000 Standard * Nej G Utan G Standard * Nej Utan -602 Ograverad Nej G Ograverad Ograverad G Ograverad Nej Utan -605 Ograverad Ograverad Utan -606 Standard * Ograverad G Standard * Nej G Endast skyltram Nej G Gul bakgrund, standard text Nej G Standard * Nej G Programnr A200 - A203 FRÅN - TILL Nej G FRÅN - TILL Ograverad G FRÅN - TILL HUVUDBRYTARE G HUVUDBRYTARE G Endast programnr A202 Standard * Nej G Standard * Nej G001 Låstillsats -627 V850 Programnr A210 - A212 HAND-0-AUTO Nej G HAND-0-AUTO Ograverad G *Standard är den skylt som anges i funktionsbeskrivningen sid med resp. utan överkoppling. Vissa standardströmställare kan erhållas utan överkopplingar (byglingar) och får då beteckning enligt tabellen. Med över- Utan över- Med över- Utan överkoppling koppling koppling koppling A176 A789 A220 A720 A178 A791 A221 A721 A210 A710 A222 A722 A211 A711 A223 A723 A212 A712 A230 A730 A213 A713 A231 A731 A214 A714 A250 A750 A215 A715 A251 A751 A295 A795 Skyltar och vred, subkodnummer 72 [email protected] Tel:

38 Kvitteringsströmställare Kvitteringsströmställare med lysdiod Funktion enligt kundens önskemål upp till 12 kontakter. Ljuskällan är monterad på strömställarens bakre del. Överföringen av ljuset sker via ljusledare. Utförandevarianter: Med förregling (vridning och tryckning av vredet) För enhålsmontage 22 mm eller montage i mosaiktavla Med frontskylt 30 x 30 mm eller frontring S-1S30 A192 S-0F40 S-7767 Exempel på kvitteringsfunktioner Tekniska data CA4 Märkström AC-21A: 10 A Anslutningsbar area: 2 x 1,5 mm 2 Max försäkring (gl-karaktär.): 10 A Följande spänningar kan beställas: 24V AC/DC 24V DC med test anslutning 48-60V AC 48-60V DC 48-60V DC med test anslutning V AC V DC V DC med test anslutning V AC 4AW114 Mått (mm) Ant sekt L S [email protected] Tel:

39 Utförande = Lagervara Tvättmaskinsbrytare Infällt montage i apparatdosa 3-poligt utförande med signallampa Märkeffekt AC23 vid 400V: Mått: Typ CA10 C33921 *UE3 med signallampa 16A 7,5 kw IP23 80 x 80 mm För apparatdosa Utförande IP21 UE4 utan signallampa UE6 med signallampa Gemensamt för dessa utföranden är: Apparatdosans djup (45 mm) begränsar antalet sektioner för typ CA10 till 3 st (6 kontakter, 44mm) och för typ CA20 till 2 st (4 kontakter, 43 mm). = Lagervara Kapslad 3-poligt kapslat utförande med jordplint. Med eller utan signallampa. Kabelinföring: 4xM20 Märkeffekt AC23 vid 400V: Mått: 16A 7,5 kw IP40 72 x 64 mm Typ E-nr. CA10 C00570 PN utan signallampa CA10 C00572 PN1L med signallampa Typbeteckning Beskrivning E-nummer CA10 A200 UE4 Strömbrytare 1-polig CA10 A200 UE6 med lampa CA10 A201 UE4 Strömbrytare 2-polig CA10 A201 UE6 med lampa CA10 A202 UE4 Strömbrytare 3-polig CA10 A202 UE6 med lampa CA10 A210 UE4 Omkopplare 1-polig med 0-läge CA10 A210 UE6 med lampa CA10 A211 UE4 Omkopplare 2-polig med 0-läge CA10 A211 UE6 med lampa CA10 A215 UE4 Omkopplare 2-polig med återgång CA10 A215 UE6 med lampa CA10 A220 UE4 Omkopplare 1-polig utan 0-läge CA10 A220 UE6 med lampa CA10 A221 UE4 Omkopplare 2-polig utan 0-läge CA10 A221 UE6 med lampa Mått (mm), UE4, UE6 Typ L A200, A201, A210, A214, A A202, A211, A215 A221 40, [email protected] Tel:

40 Utförande = Lagervara Med lås för apparatdosa Med lås för nyckelmanövrering CA10 maximalt 1 sektion Följande låsvarianter finns: 1) S0 V750/G0-UE1 med nyckeln uttagbar i lägen klockan 3, 6, 9 och 12 2) S0 V750/J0-UE1 med nyckeln uttagbar i lägen klockan 1, 3, 5, 7, 9 och 11 Utförande med 230V röd lampa, UE2 kan erhållas på begäran. Andra spänningar och linsfärger se sid 78 De vanligaste kopplingsprogrammen: Typbeteckning Beskrivning Nyckeln uttagbar i E-nr. CA10 A176 *UE1 Impulsströmställare Mittläget S0 V750/G0-UE1 1-polig STOP >< START CA10 A200 *UE1 Strömbrytare 0 - läget S0 V750/G0-UE1 1-polig 0-1 CA10 A201 *UE1 Strömbrytare 0 - läget S0 V750/G0-UE1 2-polig 0-1 CA10 A210 *UE1 Omkopplare 0 - läget S0 V750/G0-UE1 1-polig CA10 A214 *UE1 Impulsomkopplare 0 - läget S0 V750/G0-UE1 1-polig 1 > 0 < 2 CA10 A220 *UE1 Omkopplare Båda lägena S0 V750/J0-UE1 1-polig 1-2 CA10 A310 *UE1 Gruppströmställare Alla lägena S0 V750/J0-UE1 1-polig (0,A,A+B) Mått (mm), UE1, UE2 för cylinderlås Material i kapsling: Montagesätt Nyckel U= utanpåliggande uttagbar I=Infälld kapslad Exempel på strömställartyper i läge Beteckning* E=Panelmontage 1-pol slutande impulsströmställare 0 CA10 A175 Z0U Z0I Z0E 1-pol strömbrytare 0 CA10 A200 Z0U Z0I Z0E 1-pol strömbrytare 0+1 CA10 A200 Z01U Z01I Z01E 2-pol strömbrytare 0 CA10 A201 Z0U Z0I Z0E 2-pol strömbrytare 0+1 CA10 A201 Z01U Z01I Z01E 1-pol omkopplare 0 CA10 A210 Z0U Z0I Z0E 1-pol omkopplare återfjädrande till 0 0 CA10 A214 Z0U Z0I Z0E Andra program (med maximalt 2 sektioner i kapsling) på begäran. *Ex. CA10 A200Z01E = 1-polig 0-1, panelmontage, nyckel uttagbar i både 0 och 1-läge. Funktioner se sidorna Aluminium IP65 n levereras monterad i kapslingen utan låscylinder, alternativt med detaljer för panelmontage. Utförande Vid beställning anges strömställartyp, kopplingsprogram och montagesätt eller enligt nedanstående exempel på vanliga förekommande strömställare. Tillbehör: Signallampa, ange färg och spänning Front med pilar, tilläggsbeteckning F273 Mått: Kapslad Panelmontage 1 sektion L1= 83 mm L2 = 45,5 mm + strömställarelängd L se sid 11 2 sektioner L1= 97 mm Överskjutande front vid infälld kapsling 78 [email protected] Tel:

41 Lastfrånskiljare för normcentraler = Lagervara Montage i normcentraler på 35 mm DIN-skena. IP20 Kontaktfunktion: 3-/4-polig Elektrogrått låsbart vred. Frontstorlek moduler KG20A - KG32A 2,5 KG 41 - KG 64 3,0 KG 80 - KG105 4,0 KG160 7,0 Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer 3-polig KG20A T303/S-A361*VE2 25 A 7,5 kw 180 A KG32A T303/S-A361*VE2 32 A 11,0 kw 220 A KG 41 T303/S-A361*VE2 40 A 15,0 kw 300 A KG 64 T303/S-A361*VE2 63 A 22,0 kw 350 A KG 80 T303/58 VE2 80 A 30,0 kw 560 A KG100 T303/58 VE2 100 A 37,0 kw 650 A KG105 T303/58 VE2 125 A 45,0 kw 700 A KG160 T303/S-A361*VE2 160 A 55,0 kw 850 A polig KG20A T304/S-A423*VE2 25 A 7,5 kw 180 A KG32A T304/S-A423*VE2 32 A 11,0 kw 220 A KG 41 T304/S-A423*VE2 40 A 15,0 kw 300 A KG 64 T304/S-A423*VE2 63 A 22,0 kw 350 A KG 80 T304/58 VE2 80 A 30,0 kw 560 A KG100 T304/58 VE2 100 A 37,0 kw 650 A KG105 T304/58 VE2 125 A 45,0 kw 700 A KG160 T304/S-A423*VE2 160 A 55,0 kw 850 A Mått (mm) 3-p 4-p A B L G G KG20A-KG32A 43,3 44,3 56,5 42,0 56,0 KG41-KG64 52,0 44,4 56,5 50,0 66,0 KG80-KG105 70,0 45,0 65,0 70,0 92,0 KG ,0 45,0 98,0 112,0 150,0 = Lagervara Mått (mm) A B L S (min) CG4 A200, A210 35, A202, A211 CA4 A212 35, CA10 A200, A210 52, ,5 44 A202, A211 A212 52, ,5 46 för normcentraler Montage i normcentraler på 35 mm skena IP20 VE21 3 med nyckelmanöverering. Kraus & Naimers strömställare för skenmontage finns med flera funktioner. Välj kopplingsschema i vårt standardsortiment eller din egen funktion. Max Frontstorlek kontakter moduler CA CA CA CA CG4 6 2 ns djup går att justera. Märkström Typbeteckning AC-21A Poltal Skylttext E-nummer CG4 A200 VE21 10 A 1-pol CG4 A201 VE21 10 A 2-pol CA4 A202 VE21 10 A 3-pol CG4 A210 VE A 1-pol CG4 A210 VE A 1-pol HAND-0-AUTO CG4 A211 VE A 2-pol CG4 A211 VE A 2-pol HAND-0-AUTO CA4 A212 VE A 3-pol HAND-0-AUTO CG4 A202*VE A 3-pol CA10 A200 VE A 1-pol CA10 A201 VE A 2-pol CA10 A210 VE A 1-pol CA10 A210 VE A 1-pol HAND-0-AUTO CA10 A211 VE A 2-pol CA10 A211 VE A 2-pol HAND-0-AUTO CA10 A212 VE A 3-pol HAND-0-AUTO CA10 A241 VE21 20 A 1-pol A B L S 80 [email protected] Tel:

42 Signallampor med signallampa Signallampa för montering bakom skylt på strömställare i storlekarna S0 och S1. På CH10 och CH16, endast vid enhålsmontage. Signallampans livslängd är c:a tim vid AC drift. Ej DC! Tillsatser Det omfattande programmet med tillsatser och kapslingar är konstruerat för att motsvara marknadens krav. På följande sidor finns ett urval av Kraus & Naimers tillsatser. På finns utförligare information och det kompletta utbudet. Låstillsats För apparatdosa. Se även sidan volt och LED på förfrågan. Beställningnummer Beteckning Spänning Färg 9LH V färglös 9LH V röd 9LH V gul 9LH V grön Ograverad frontskylt med hål för lampa: S0 F990/A10/B-P1L femhålsmontage S0 F990/A10/B-E1L enhålsmontage S1 F990/A10/B-P1L femhålsmontage Låstillsats För kapsling PN1, max 4 kontakter. Storlek: S0 Typbeteckning: V750-UE1 Låstillsats Enhålsmontage 16/22 eller 22/30 mm. Utförande FS och FT 9LH V färglös 9LH V röd 9LH V gul 9LH V grön Kopplingsplint: S0D H040/NE SKS9MK 5/2 Måttskisser Femhålsmontage Enhålsmontage Storlek: S0 Typbeteckning: V750-PN Låstillsats För normcentral, 2 moduler. Storlek: S00, S0 Typbeteckning: V750D Låstillsats 6-håls panelmontage. Flexibelt system med många olika kombinationer. Enhålsmontage kan förses med signallampa i övre högra hörnet. Skyddsklass IP40. Lampa Femhålsmontage kan förses med signallampa i övre högra hörnet och/eller nedre Storlek: S00 Storlek: S0, S1, S2, S3 vänstra hörnet. Skyddsklass IP40. Kabelns längd 100mm Typbeteckning: V750D-VE21 Typbeteckning: V [email protected] Tel:

43 Låstillsats F-vred med inbyggd låstillsats för normutförande VE21 och VE2. Låstillsats För 3 hänglås. Finns i olika färgkombinationer Elektromekanisk förregling Manöverspänning erfordas.( V) Tryckknappsförregling Med eller utan hjälpkontakt. Storlek: S0 Typbeteckning: V840B Storlek: S1 Typbeteckning: V840G Storlek: S1, S2, S3 Typbeteckning: V140 Storlek: S1, S2, S3 Typbeteckning: V400 Låstillsats För 2 hänglås. Finns i olika färgkombinationer. Kan låsas i flera lägen. Låstillsats För 2-3 hänglås. Kan låsas i flera lägen. Belyst vred För Ba9s sockel, enhålsmontage Ø30 mm. Förreglingstillsats Tryck/drag-förregling, hjälpkontakter som tillval. Storlek: S0, S1, S2, S3 Typbeteckning: V845 Låstillsats F-vred med inbyggd låstillsats för normutförande VE2. Storlek: S1, S2, S3 Typbeteckning: V850 Inbördes förregling För 2 eller 3 strömställare. Storlek: S0 Typbeteckning: Q110 Bajonettkoppling För koppling av strömställare bakom varandra, t ex. som hjälpkontakt. Storlek: S0, S1 Typbeteckning: V110/V130 Axelvinkel Vertikalt utgående axel. Kan bestyckas med hjälpkontakter. Storlek: S0 Storlek: S1, S2, S3 Storlek: Samtliga Storlek: KG125-KG317 Typbeteckning: V840H Typbeteckning: V600 Typbeteckning: M275 Typbeteckning: M [email protected] Tel:

44 Dörrkoppling Dörrkoppling 0-lägesförreglad. Går att tvångsöppna i övriga lägen. ± 5mm centrumförskjutning tillåten. YD-kopplare Handmanövrerad IP65 YD-kopplaren består av Kapsling av polykarbonat Kontaktor Bimetallrelä Återställningsknapp Möjlighet att koppla in en säkring. YD-kopplare Storlek: S0, S1, S2, S3 Typbeteckning: M280E Tandem koppling För manöverering av upp till 3 strömställare. Storlek: S1, S2, S3 Typbeteckning: M300 Aluminium kapsling GK1 För C-strömställare, IP65 Storlek: S0, S1, S2, S3 Typbeteckning: M700 DIN-skene fäste. För 35 mm skena. Storlek Typbet. E-nr S00 S00 T S0 S0D T111-K S1 S1D T146-K Rostfri kapsling. För säkerhetsbrytare etc. Mått BxHxD 180x240x165 mm = Lagervara Mått (mm): H x B x D 175 x 175 x 125 Kabelinföringar 16/25 mm (3st. per sida) Motoreffekt AC-3 Inställnings- Typ 380/440 V område E-nummer Manöverspänning 230 V M11 DC M 5,5 kw 6 9,2 A M14 DC M 7,5 kw 8 12,0 A M16 S5 A230/01600M 11,0 kw 11 16,0 A Manöverspänning 400 V M11 DC M 5,5 kw 6 9,2 A M14 DC M 7,5 kw 8 12,0 A M16 S5 A400/01600M 11,0 kw 11 16,0 A Storlek: 86 S0, S1 [email protected] Tel:

45 Lastfrånskiljare enligt IEC 947 = Lagervara Bypass-omkopplare IP40 För bottenmontage med dörrkoppling och låsbart vred, låsbar i alla lägen. Kraus & Naimers bypass-omkopplare. Uppfyller kraven för lastfrånskiljare Kräver litet utrymme Enkelt montage Över 50A på förfrågan Bypass-omkopplare Bypass-omkopplare Lastfrånskiljare enligt IEC 947 EMC-Kapslad bypass-omkopplare Polykarbonat med invändigt kopparskikt och ledande packning. IP65 Låsbart vred, låsbar i alla lägen. Förskruvningar. Jord- och nollplint. Uppfyller kraven för lastfrånskiljare Förskruvningar: CA10-CA25, 4xM25,1XM16 C32, 4xM32,1xM16 Över 40A på förfrågan Kopplingsbild sid.86 Märkström Märkeffekt Typ AC-21A AC-23A 380/440 V Märkström Märkeffekt Typ AC-21A AC-23A 380/440 V CA10 T000*S-1B54 VE 20 A 7,5 kw CA25 T000*S-1B54 VE 32 A 15,0 kw CA50 T000*S-1P14 VE 50 A 22,0 kw 9CA10 T000*S-1B54 EMC 20 A 7,5 kw 9CA25 T000*S-1B54 EMC 32 A 15,0 kw 9CA50 T000*S-1P14 EMC 50 A 22,0 kw Kopplingsschema Mått (mm) f Typ L CA CA C Borrplan Typ B L H H1 B1 L1 CA10/ CA25 C [email protected] Tel:

46 Nollspänningsutlösare Nollspänningsutlösare, Y Funktion A202, 3-pol 0-1 Andra funktioner på förfrågan. Panelmontage Frontstorlek: Kapslad Kapslingens mått: 48x48 mm. IP40 82x82x85 mm IP65 n är försedd med spole och fjäderåtergång. Vid spänningsbortfall återgår strömställarens vred och kontakter till nolläge. Återstart kan ske när spänningen återvänt. Spolspänningar: 110V, 230V och 400V växelspänning. På förfrågan V Reservkraftomkopplare Lastfrånskiljare enligt IEC 947 = Lagervara Kapslade med intag, Polykarbonat Enl. Sv. Elverksföreningens anvisningar. IP65 Brandklass: UL94-5V Intag 63 A och 125 A är blockerade med lås. Automatsäkringar mot intag och lampa Grön signallampa 230 V Svart låsbart vred Jord- och nollplint Plåtkapslade på förfrågan Förberedd för jordlina Mått (mm): H x B x D 9KG20B - 9KG64B 300 x 300 x 170 9KG x 400 x 170 = lagervara Märkeffekt Spol- Märkström 380/440V Typ spänning AC-21A AC-23A E-nummer Panelmontage CA10Y A202/ E 230 V 20 A 7,5 kw CA10Y A202/ E 400 V 20 A 7,5 kw CA20Y A202/ E 230 V 25 A 11,0 kw CA20Y A202/ E 400 V 25 A 11,0 kw Kapslade CA10Y A202/230 PF1 230 V 20 A 7,5 kw CA10Y A202/400 PF1 400 V 20 A 7,5 kw Märkeffekt Märkström 380/440V Typ AC-21A AC-23A E-nummer 3-polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT 9KG20B T109/S-A316 *ST 16 A 7,5 kw KG41B T109/S-A316 *ST 32 A 15 kw KG64B T109/S-A317 *ST 63 A 22 kw KG125 T903/S-A449 *ST 125 A 45 kw polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT 9KG20B T904/S-A605 ST 16 A 7,5 kw KG41B T904/S-A605 ST 32 A 15 kw KG64B T904/S-A605 ST 63 A 22 kw KG125 T904/S-A605 ST 125 A 45 kw Måttskiss (mm) Längd L CA10Y 74,5 CA20Y 81, [email protected] Tel:

47 Lastfrånskiljare enligt IEC 947 = Lagervara Reservkraftomkopplare Kapslade, Polykarbonat IP65 Svart låsbart vred Jordplint Mått (mm): H x B x D 3-polig KG20B - KG x 190 x 130 KG125 - KG x 380 x 180 C x 380 x polig KG20B 280 x 190 x 130 KG41B - KG x 280 x 130 KG125 - KG x 380 x 180 Införingar KG41B - KG100 3-pol 2xFL13, 2xFL21 KG125 - KG160 3-pol 4xFL21 C316 3-pol 6xFL21 KG41B - KG100 4-pol 4xFL21 KG125 - KG160 4-pol 6xFL21 Reservkraftomkopplare Lastfrånskiljare enligt IEC 947 Normkapslad reservkraftsomkopplare Brandklass: Ingår Ej kopplad internt! IP65 UL94-5V Jord- och nollskena Signallampa för återvändande nät Automatsäkringar (ange vilken storlek vid beställning) Knockoutgenomföringar och FL-fläns Märkeffekt Märkström 380/440V Typ AC-21A AC-23A E-nummer 3-polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT KG20B T903/S-A267 *ST 25 A 7,5 kw KG41B T903/S-A267 *ST 40 A 15 kw KG64B T903/S-A267 *ST 63 A 22 kw KG 80 T903/S-A268 *ST 80 A 30 kw KG100 T903/S-A268 *ST 100 A 37 kw KG125 T903/S-A366 *ST 125 A 45 kw KG160 T903/S-A366 *ST 160 A 55 kw C 316 T903/S-A366 *ST 315 A 132 kw 4-polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT KG20B T904/S-A420 *ST 25 A 7,5 kw KG41B T904/S-A420 *ST 40 A 15 kw KG64B T904/S-A420 *ST 63 A 22 kw KG 80 T904/S-A420 *ST 80 A 30 kw KG100 T904/S-A420 *ST 100 A 37 kw KG125 T904/S-A420 *ST 125 A 45 kw KG160 T904/S-A420 *ST 160 A 55 kw Märkeffekt Märkström 380/440V Typ AC-21A AC-23A E-nummer 3-polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT 9KG20B T903/S-A544 *ST 25 A 7,5 kw KG32B T903/S-A544 *ST 32 A 11,0 kw KG41B T903/S-A544 *ST 40 A 15,0 kw KG64B T903/S-A544 *ST 63 A 22,0 kw polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT 9KG20B T904/S-A544 *ST 25 A 7,5 kw 9KG32B T904/S-A544 *ST 32 A 11,0 kw 9KG41B T904/S-A544 *ST 40 A 15,0 kw 9KG64B T904/S-A544 *ST 63 A 22,0 kw Måttskiss: Kopplingsschema: Kopplingsschema: 3-polig 4-polig 92 [email protected] Tel:

48 Lastfrånskiljare enligt IEC 947 För normcentraler Reservkraftomkopplare IP20 Låsbart vred Mått (mm): B x H frontstorlek moduler 3-polig KG20B-KG32B 84x75 2,5 KG41B - KG64B 100x92 3,0 KG 80 - KG x185 4,0 4-polig KG20B-KG32B 111x75 2,5 KG41B-KG64B 132x92 3,0 KG 80-KG x185 4,0 Reservkraftomkopplare Lastfrånskiljare enligt IEC 947 Bottenmontage IP65 Svart låsbart vred Dörrkoppling Mått (mm): bredd inbyggnads djup 3-polig KG41B - KG64B KG 80 - KG KG125 - KG C polig KG41B-KG64B KG 80-KG KG125 - KG C = lagervara = lagervara Märk- Märkeffekt ström 380/440V Typ AC-21A AC-23A E-nummer 3-polig, en slutande nockstyrd hjälpkontakt i vardera läge* RESERVKRAFT resp. NÄT KG20B T903/S-A308 *VE 25 A 7,5 kw KG32B T903/S-A308 *VE 32 A 11 kw KG41B T903/S-A308 *VE 40 A 15 kw KG64B T903/S-A308 *VE 63 A 22 kw KG 80 T903/S-A308 *VE 80 A 30 kw KG100 T903/S-A308 *VE 100 A 37 kw KG105 T903/S-A308 *VE 125 A 45 kw polig, en slutande nockstyrd hjälpkontakt i vardera läge* RESERVKRAFT resp. NÄT KG20B T904/S-A421*VE 25 A 7,5 kw KG32B T904/S-A421*VE 32 A 11 kw KG41B T904/S-A421*VE 40 A 15 kw KG64B T904/S-A421 *VE 63 A 22 kw KG 80 T904/S-A421 *VE 80 A 30 kw KG100 T904/S-A421 *VE 100 A 37 kw KG105 T904/S-A421 *VE 125 A 45 kw * Gäller ej KG105 som har 1 sidomonterad slutande i reserrvkrafts-läget. Mått (mm): djup KG20B-KG32B 103 KG41B - KG64B 100 KG 80 - KG Märk- Märkeffekt ström 380/440V Typ AC-21A AC-23A 3-polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT KG20B T903/S-A425 *VE 25 A 7,5 kw KG32B T903/S-A425 *VE 32 A 11 kw KG41B T903/S-A425 *VE 40 A 15 kw KG64B T903/S-A425 *VE 63 A 22 kw KG 80 T903/S-A425 *VE 80 A 30 kw KG100 T903/S-A425 *VE 100 A 37 kw KG125 T903/S-A425 *VE 125 A 45 kw KG160 T903/S-A425 *VE 160 A 55 kw C 316 T903/S-A425 *VE 315 A 132 kw 4-polig, en slutande nockstyrd hjälpkontakt i vardera läge RESERVKRAFT resp. NÄT KG20B T904/S-A426*VE 25 A 7,5 kw KG32B T904/S-A426*VE 32 A 11 kw KG41B T904/S-A426*VE 40 A 15 kw KG64B T904/S-A426*VE 63 A 22 kw KG 80 T904/S-A426*VE 80 A 30 kw KG100 T904/S-A426*VE 100 A 37 kw KG125 T904/S-A426*VE 125 A 45 kw KG160 T904/S-A426 *VE 160 A 55 kw C 316 T904/S-A426 *VE 315 A 132 kw 94 [email protected] Tel:

49 Teknisk information Teknisk information Definitioner Lastbrytare är brytare som kan bryta och sluta strömmar under definierade driftoch överlastförhållanden, motsvarande de i IEC och EN fastställda användningskategorierna. De angivna normerna skiljer mellan Lastbrytare för koppling av belastningsgrupper (användningskategorierna AC-21, AC-22 och AC-23) och Lastbrytare för direktkoppling av enstaka motorer (användningskategorierna AC-2, AC-3 och AC-4) Frånskilja är en funktion, som på grund av säkerheten vid strömförsörjning av en anläggning eller delar av en anläggning, skall bryta (frånskilja) så att inga, för personer eller djur, farliga "läckströmmar" (krypströmmar, avledningsströmmar o.s.v) kan flyta över frånskiljargapet (brytavståndet vid öppna kontakter). Begreppet "frånskilja" får inte uteslutande sättas i förbindelse med personskydd mot en elektrisk strömstöt även om detta är det vanligaste fallet. Frånskiljare är brytare som endast kopplar utan last och i FRÅN-läget uppfyller frånskiljarfunktionen, dvs de i angivna normer fastlagda "Frånskiljarkraven". Lastfrånskiljare är lastbrytare som dessutom uppfyller frånskiljarkraven, alltså en kombination av lastbrytare och frånskiljare. Minst användningskategori AC-23B. Anmärkning: Lastfrånskiljare kan självklart även sättas in som enbart frånskiljare. Kan även användas som säkerhetsbrytare. En "säker frånskiljning" kan också erfordras för att skydda anläggningseller produktionsgods från skador. Frånskiljarkrav är de i normerna fastställda kraven som en brytare måste uppfylla för att den skall få sättas in som frånskiljare t.ex. av strömförsörjningen till en anläggning eller en maskin. I överensstämmelse med IEC och EN innehåller frånskiljarkraven speciella villkor beträffande - kryp- och luftavstånd över de öppna kontakterna Huvudbrytare är speciellt utförda frånskiljare eller lastfrånskiljare som även måste motsvara fordringarna enligt IEC respektive EN , maskinriktlinjerna. När en frånskiljare sätts in som "huvudbrytare" måste en passande hjälpkontakt finnas, som bryter kontaktorspolen. Urvalet av frånskiljare göres enligt märkströmmen och hjälpkontakten måste ha en tillräcklig kopplingsförmåga enligt AC-15 (tidigare AC-11). Anmärkning: För manövrering av kontaktorn måste frånskiljaren alltid vara försedd med en hjälpkontakt för att säkerställa tidig brytning av kontaktorspolen. Detta kan ske med nockstyrda eller sidomonterade hjälpkontakter. Om en lastfrånskiljare sätts in som huvudbrytare, skall denna minst uppfylla kraven enligt användningskategori AC-23B. - spänningshållfastheten över de öppna brytavstånden i nytillstånd såväl som efter provning av brytförmåga, användbarhet och kortslutningshållfasthet - mekaniska hållfastheten hos kraftöverförande delar (vridmomentprovning) - tvångsbrytning av kontakterna - säker lägesindikering 96 [email protected] Tel:

50 Lastfrånskiljare enligt IEC 947 Motormärkströmmar Riktvärden för motormärkströmmar och rekommenderade säkringar (tröga) för 3-fasmotorer vid 1500 varv/min. Säkringarna gäller för den angivna motormärkströmmen och vid: Direktstart: startström max 6 x motorns märkström starttid max 5 sekunder. Y/D-start: startström max 2 x motorns märkström starttid max 15 sekunder Motorer med högre märkström, högre startström och/eller längre starttid fordrar större säkringar. Det tillåtna maxvärdet bestäms av överströmsreläet. 230 V 400 V 500 V Motorns Motorns Säkring Motorns Säkring Motorns Säkring märk- märk- direkt Y/D- märk- direkt Y/D- märk- direkt Y/Deffekt ström start start ström start start ström start start kw cos % A A A A A A A A A Verkningsgrad 0,25 0,7 62 1, , , ,37 0, , , , ,55 0, , , , ,75 0,8 74 3, , ,1 0, , , ,5 0, , , ,2 0, , , , , , , , , , ,5 0, , , , ,5 0, , , , , , , , ,5 0, , , , , , , , , , , , , , , , , Variationsmöjligheter 2 hjälpkontakter eller Jordklämma Nockstyrda hjälpkontakter KG20 KG105 max 4 st KG125 KG162 max 4 st KG210 KG317 max 6 st Lastfrånskiljare enligt IEC 947 KG-brytare A KG brytarna har stora användningsområden som till exempel: Lastfrånskiljare Lastbrytare Huvudbrytare Frånskiljare Säkerhetsbrytare Alla KG-brytarna följer IEC Montagesätt Femhålspanelmontage (KG20/KG32 även enhålsmontage) Bottenmontage 35 mm DIN-skena (KG20A-KG160) Kapslad Nockstyrda hjälpkontakter KG20 KG105 max 4 st KG125 KG162 max 4 st KG210 KG317 max 6 st Nollklämma eller 2 hjälpkontakter 98 99

51 Lastfrånskiljare enligt IEC 947 Tekniska data IEC/VDE Typ KG20 KG32 KG20A KG32A KG41 KG64 KG20B KG32B KG41B KG64B KG80 KG100 Termisk märkström I u /I th A Märkström I e A AC-21A AC-22A 220V-500V V-690V AC-23A 380V-440V 15, Märkeffekt kw 220V-240V 3 4 7, ,5 AC-3 380V-440V 5,5 7, , V 5,5 7, V 5,5 7, ,5 22 AC-23A 220V-240V 4 5,5 7, , V-440V 7, V 7, , V 7, , Brytförmåga A 380V-440V Kortsl. hållfasthet Max. försäkring A /35 63/ (gl-karakt.) Max. kortslut- ka eff /25 15/ ningsström Korttidsström A hållfasthet (1 s. ström) Max. anslut.bar area För tunnelklämma en- resp flertrådig mm fintrådig med hylsa mm fintrådig utan hylsa mm Tekniska data Lastfrånskiljare enligt IEC 947 IEC/VDE Typ KG125 KG160 KG210 KG250 KG315 KG126 KG161 KG211 KG251 KG316 KG105 KG127 KG162 KG212 KG252 KG317 C316 Termisk märkström I u /I th A Märkström I e A AC-21A AC-22A 220V-500V V-690V AC-23A 380V-440V Märkeffekt kw 220V-240V AC-3 380V-440V V V AC-23A 220V-240V V-440V V V Brytförmåga A 380V/440V Korts.hållfasthet Max. försäkring A (gl-karakt.) Max. kortslut- ka eff ningsström Korttidsström- A hållfasthet (1 sek. ström) Max. anslut.bar area För tunnelklämma en- resp flertrådig mm fintrådig med hylsa mm fintrådig utan hylsa mm Omgivningstemperatur vid 100% belastning 35 C under 24 timmar med toppar upp till 40 C Förklaring till användningskategorier AC-21A AC-22A AC-23A AC-3 Koppling av resistiv last inklusive måttlig överlast. Koppling av blandad resistiv och induktiv last inklusive måttlig överlast. Frekvent koppling av motorer eller höga induktiva laster Direktstart av kortslutna motorer, urkoppling under drift. För kabelsko eller skena mm - M10x26 M10x26 M12x28 M12x28 M12 Anslutningsskruv mm Max. bredd mm Max. bredd med beröringsskydd mm Omgivningstemperatur vid 100% belastning 35 C under 24 timmar med toppar upp till 40 C

52 Lastfrånskiljare enligt IEC 947 Lastfrånskiljare enligt IEC 947 Enhålsmontage 22,3 / 30,5 mm FT2 Panelmontage E IP66 Kontaktfunktion: 3-och 4 poliga IP66 Kontaktfunktion: 3-polig KG20A- KG32A Frontstorlek: KG20A-KG32A 48x48 mm KG20B-KG32B 64x64 mm Svart låsbart vred.. Frontstorlek: KG20B-KG100 64x64 mm KG125-KG317 88x88 mm Svart låsbart vred med elektrogrå ring. Beröringsskydd för inkommande kabel medlevereras fr.o.m. KG80. = Lagervara KG20B- KG32B Måttskiss se sid.116 = Lagervara Måttskiss se sid.116 Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer 3-polig KG20A T103/04 FT2 25 A 7,5 kw 180 A KG32A T103/04 FT2 32 A 11,0 kw 220 A polig KG20A T104/04 FT2 25 A 7,5 kw 180 A KG32A T104/04 FT2 32 A 11,0 kw 220 A 3-polig KG20B T103/01 FT2 25 A 7,5 kw 180 A KG32B T103/01 FT2 32 A 11,0 kw 220 A polig KG20B T104/01 FT2 25 A 7,5 kw 180 A KG32B T104/01 FT2 32 A 11,0 kw 220 A Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG20B T103/01 E 25 A 7,5 kw 180 A KG32B T103/01 E 32 A 11,0 kw 220 A KG41B T103/01 E 40 A 15,0 kw 300 A KG64B T103/01 E 63 A 22,0 kw 350 A KG 80 T103/01 E 80 A 30,0 kw 560 A KG100 T103/01 E 100 A 37,0 kw 650 A KG125 T103/04 E 125 A 45,0 kw 750 A KG160 T103/04 E 160 A 55,0 kw 850 A KG210 T103/05 E 200 A 75,0 kw 1100 A KG250 T103/05 E 250 A 90,0 kw 1380 A KG315 T103/05 E 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T103/04 E 125 A 45,0 kw 750 A KG161 T103/04 E 160 A 55,0 kw 850 A KG211 T103/05 E 200 A 75,0 kw 1100 A KG251 T103/05 E 250 A 90,0 kw 1380 A KG316 T103/05 E 315 A 110,0 kw 1650 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T103/04 E 125 A 45,0 kw 750 A KG162 T103/04 E 160 A 55,0 kw 850 A KG212 T103/05 E 200 A 75,0 kw 1100 A KG252 T103/05 E 250 A 90,0 kw 1380 A KG317 T103/05 E 315 A 110,0 kw 1650 A

53 Lastfrånskiljare enligt IEC 947 Lastfrånskiljare enligt IEC 947 KG20B- KG100 KG125- C316 Panelmontage E IP66, IP40 för C316 Kontaktfunktion: 3-polig + 1 slutande hjälpkontakt Frontstorlek: KG20B-KG100 64x64 mm KG125-KG317 88x88 mm C x130 mm Svart låsbart vred med elektrogrå ring. Beröringsskydd för inkommande kabel medlevereras fr.o.m. KG80. Måttskiss se sid.116 KG20B- KG100 KG125- C316 Panelmontage E IP66, IP40 för C316 Kontaktfunktion: 4-polig Frontstorlek: KG20B-KG100 64x64 mm KG125-KG317 88x88 mm C x130 mm Svart låsbart vred med elektrogrå ring. Beröringsskydd för inkommande kabel medlevereras fr.o.m. KG80. Måttskiss se sid.116 = Lagervara Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG20B T103/17 E 25 A 7,5 kw 180 A KG32B T103/17 E 32 A 11,0 kw 220 A KG41B T103/17 E 40 A 15,0 kw 300 A KG64B T103/17 E 63 A 22,0 kw 350 A KG 80 T103/17 E 80 A 30,0 kw 560 A KG100 T103/17 E 100 A 37,0 kw 650 A KG125 T103/20 E 125 A 45,0 kw 750 A KG160 T103/20 E 160 A 55,0 kw 850 A KG210 T103/21 E 200 A 75,0 kw 1100 A KG250 T103/21 E 250 A 90,0 kw 1380 A KG315 T103/21 E 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T103/20 E 125 A 45,0 kw 750 A KG161 T103/20 E 160 A 55,0 kw 850 A KG211 T103/21 E 200 A 75,0 kw 1100 A KG251 T103/21 E 250 A 90,0 kw 1380 A KG316 T103/21 E 315 A 110,0 kw 1650 A C 316 T103/21 E 315 A 132,0 kw 2000 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T103/20 E 125 A 45,0 kw 750 A KG162 T103/20 E 160 A 55,0 kw 850 A KG212 T103/21 E 200 A 75,0 kw 1100 A KG252 T103/21 E 250 A 90,0 kw 1380 A KG317 T103/21 E 315 A 110,0 kw 1650 A = Lagervara Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG20B T104/01 E 25 A 7,5 kw 180 A KG32B T104/01 E 32 A 11,0 kw 220 A KG41B T104/01 E 40 A 15,0 kw 300 A KG64B T104/01 E 63 A 22,0 kw 350 A KG 80 T104/01 E 80 A 30,0 kw 560 A KG100 T104/01 E 100 A 37,0 kw 650 A KG125 T104/04 E 125 A 45,0 kw 750 A KG160 T104/04 E 160 A 55,0 kw 850 A KG210 T104/05 E 200 A 75,0 kw 1100 A KG250 T104/05 E 250 A 90,0 kw 1380 A KG315 T104/05 E 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T104/04 E 125 A 45,0 kw 750 A KG161 T104/04 E 160 A 55,0 kw 850 A KG211 T104/05 E 200 A 75,0 kw 1100 A KG251 T104/05 E 250 A 90,0 kw 1380 A KG316 T104/05 E 315 A 110,0 kw 1650 A C 316 T104/05 E 315 A 132,0 kw 2000 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T104/04 E 125 A 45,0 kw 750 A KG162 T104/04 E 160 A 55,0 kw 850 A KG212 T104/05 E 200 A 75,0 kw 1100 A KG252 T104/05 E 250 A 90,0 kw 1380 A KG317 T104/05 E 315 A 110,0 kw 1650 A

54 Lastfrånskiljare enligt IEC 947 Bottenmontage VE IP66/67 Kontaktfunktion: 3-polig Frontstorlek: KG20B-KG100 64x64 mm KG125-KG317 88x88 mm Dörrkoppling med 0-lägesförregling Svart låsbart vred med elektrogrå ring. Beröringsskydd för inkommande kabel medlevereras fr.o.m. KG80. KG20B- KG100 Lastfrånskiljare enligt IEC 947 Bottenmontage VE IP66/67 Kontaktfunktion: 3-polig + 1 slutande hjälpkontakt Frontstorlek: KG20B-KG100 64x64 mm KG125-KG317 88x88 mm C x130 mm Dörrkoppling med 0-lägesförregling Svart låsbart vred med elektrogrå ring Beröringsskydd för inkommande kabel medlevereras fr.o.m. KG80. = Lagervara Måttskiss se sid.117 = Lagervara KG125- C316 Måttskiss se sid.117 Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG20B T103/09 VE 25 A 7,5 kw 180 A KG32B T103/09 VE 32 A 11,0 kw 220 A KG41B T103/09 VE 40 A 15,0 kw 300 A KG64B T103/09 VE 63 A 22,0 kw 350 A KG 80 T103/09 VE 80 A 30,0 kw 560 A KG100 T103/09 VE 100 A 37,0 kw 650 A KG125 T103/09 VE 125 A 45,0 kw 750 A KG160 T103/09 VE 160 A 55,0 kw 850 A KG210 T103/65 VE 200 A 75,0 kw 1100 A KG250 T103/65 VE 250 A 90,0 kw 1380 A KG315 T103/65 VE 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T103/09 VE 125 A 45,0 kw 750 A KG161 T103/09 VE 160 A 55,0 kw 850 A KG211 T103/65 VE 200 A 75,0 kw 1100 A KG251 T103/65 VE 250 A 90,0 kw 1380 A KG316 T103/65 VE 315 A 110,0 kw 1650 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T103/09 VE 125 A 45,0 kw 750 A KG162 T103/09 VE 160 A 55,0 kw 850 A KG212 T103/65 VE 200 A 75,0 kw 1100 A KG252 T103/65 VE 250 A 90,0 kw 1380 A KG317 T103/65 VE 315 A 110,0 kw 1650 A Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG20B T103/25 VE 25 A 7,5 kw 180 A KG32B T103/25 VE 32 A 11,0 kw 220 A KG41B T103/25 VE 40 A 15,0 kw 300 A KG64B T103/25 VE 63 A 22,0 kw 350 A KG 80 T103/25 VE 80 A 30,0 kw 560 A KG100 T103/25 VE 100 A 37,0 kw 650 A KG125 T103/25 VE 125 A 45,0 kw 750 A KG160 T103/25 VE 160 A 55,0 kw 850 A KG210 T103/S-A360*VE 200 A 75,0 kw 1100 A KG250 T103/S-A360*VE 250 A 90,0 kw 1380 A KG315 T103/S-A360*VE 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T103/25 VE 125 A 45,0 kw 750 A KG161 T103/25 VE 160 A 55,0 kw 850 A KG211 T103/S-A360*VE 200 A 75,0 kw 1100 A KG251 T103/S-A360*VE 250 A 90,0 kw 1380 A KG316 T103/S-A360*VE 315 A 110,0 kw 1650 A C 316 T103/S-A360*VE 315 A 132,0 kw 2000 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T103/S-A360*VE 125 A 45,0 kw 750 A KG162 T103/S-A360*VE 160 A 55,0 kw 850 A KG211 T103/S-A360*VE 200 A 75,0 kw 1100 A KG252 T103/S-A360*VE 250 A 90,0 kw 1380 A KG317 T103/S-A360*VE 315 A 110,0 kw 1650 A

55 Lastfrånskiljare enligt IEC 947 KG20B- KG100 Bottenmontage VE IP66/67 Kontaktfunktion: 4-polig Frontstorlek: KG20B-KG100 KG125-KG317 C316 Dörrkoppling med 0-lägesförregling Svart låsbart vred med elektrogrå ring. Beröringsskydd för inkommande kabel medlevereras fr.o.m. KG80. 64x64 mm 88x88 mm 130x130 mm Lastfrånskiljare enligt IEC 947 Montage i normcentraler på 35 mm DIN-skena. IP20 Kontaktfunktion: 3 eller 4-polig Elektrogrått låsbart vred. Modulbredd KG20A - KG32A 2,5 KG 41 - KG 64 3,0 KG 80 - KG105 4,0 KG160 7,0 = Lagervara KG125- C316 Måttskiss se sid.117 = Lagervara Måttskiss se sid.117 Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG20B T104/09 VE 25 A 7,5 kw 180 A KG32B T104/09 VE 32 A 11,0 kw 220 A KG41B T104/09 VE 40 A 15,0 kw 300 A KG64B T104/09 VE 63 A 22,0 kw 350 A KG 80 T104/09 VE 80 A 30,0 kw 560 A KG100 T104/09 VE 100 A 37,0 kw 650 A KG125 T104/65 VE 125 A 45,0 kw 750 A KG160 T104/65 VE 160 A 55,0 kw 850 A KG210 T104/83 VE 200 A 75,0 kw 1100 A KG250 T104/83 VE 250 A 90,0 kw 1380 A KG315 T104/83 VE 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T104/65 VE 125 A 45,0 kw 750 A KG161 T104/65 VE 160 A 55,0 kw 850 A KG211 T104/83 VE 210 A 45,0 kw 1100 A KG251 T104/83 VE 250 A 90,0 kw 1380 A KG316 T104/83 VE 315 A 110,0 kw 1650 A C 316 T104/83 VE 315 A 132,0 kw 2000 A Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer 3-polig KG20A T303/S-A361*VE2 25 A 7,5 kw 180 A KG32A T303/S-A361*VE2 32 A 11,0 kw 220 A KG 41 T303/S-A361*VE2 40 A 15,0 kw 300 A KG 64 T303/S-A361*VE2 63 A 22,0 kw 350 A KG 80 T303/58 VE2 80 A 30,0 kw 560 A KG100 T303/58 VE2 100 A 37,0 kw 650 A KG105 T303/58 VE2 125 A 45,0 kw 700 A KG160 T303/S-A361*VE2 160 A 55,0 kw 850 A polig KG20A T304/S-A423*VE2 25 A 7,5 kw 180 A KG32A T304/S-A423*VE2 32 A 11,0 kw 220 A KG 41 T304/S-A423*VE2 40 A 15,0 kw 300 A KG 64 T304/S-A423*VE2 63 A 22,0 kw 350 A KG 80 T304/58 VE2 80 A 30,0 kw 560 A KG100 T304/58 VE2 100 A 37,0 kw 650 A KG105 T304/58 VE2 125 A 45,0 kw 700 A KG160 T304/S-A423*VE2 160 A 55,0 kw 850 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T104/65 VE 125 A 45,0 kw 750 A KG162 T104/65 VE 160 A 55,0 kw 850 A KG212 T104/83 VE 210 A 45,0 kw 1100 A KG252 T104/83 VE 250 A 90,0 kw 1380 A KG317 T104/83 VE 315 A 110,0 kw 1650 A

56 Lastfrånskiljare enligt IEC 947 Bottenmontage För montage inne i skåp IP20 Kontaktfunktion: 3-polig Frontstorlek: 88x88 mm Svart låsbart vred Beröringsskydd för inkommande kabel medlevereras. Lastfrånskiljare enligt IEC 947 Bottenmontage För montage inne i skåp IP20 Kontaktfunktion: 4-polig Frontstorlek: Beröringsskydd för inkommande kabel medlevereras. 88 x 88 mm Svart låsbart vred Måttskiss se sid.116 Måttskiss se sid.116 = Lagervara Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG125 T103/S-A351*E 125 A 45,0 kw 750 A KG160 T103/S-A351*E 160 A 55,0 kw 850 A KG210 T103/S-A351*E 210 A 75,0 kw 1100 A KG250 T103/S-A351*E 250 A 90,0 kw 1380 A KG315 T103/S-A351*E 315 A 110,0 kw 1650 A = Lagervara Märk- Märkeffekt ström AC-23A Brytförmåga Typ AC-21A 380/440 V 380/440 V E-nummer Typ med tunnelklämmor KG125 T104/S-A370*E 125 A 45,0 kw 750 A KG160 T104/S-A370*E 160 A 55,0 kw 850 A KG210 T104/S-A370*E 200 A 75,0 kw 1100 A KG250 T104/S-A370*E 250 A 90,0 kw 1380 A KG315 T104/S-A370*E 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T103/S-A351*E 125 A 45,0 kw 750 A KG161 T103/S-A351*E 160 A 55,0 kw 850 A KG211 T103/S-A351*E 200 A 75,0 kw 1100 A KG251 T103/S-A351*E 250 A 90,0 kw 1380 A KG316 T103/S-A351*E 315 A 110,0 kw 1650 A Typ med bultanslutning KG126 T104/S-A370*E 125 A 45,0 kw 750 A KG161 T104/S-A370*E 160 A 55,0 kw 850 A KG211 T104/S-A370*E 200 A 75,0 kw 1100 A KG251 T104/S-A370*E 250 A 90,0 kw 1380 A KG316 T104/S-A370*E 315 A 110,0 kw 1650 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T103/S-A351*E 125 A 45,0 kw 750 A KG162 T103/S-A351*E 160 A 55,0 kw 850 A KG212 T103/S-A351*E 210 A 75,0 kw 1100 A KG252 T103/S-A351*E 250 A 90,0 kw 1380 A KG317 T103/S-A351*E 315 A 110,0 kw 1650 A Typ med bultanslutning uppåt och tunnelklämmor nedåt KG127 T104/S-A370*E 125 A 45,0 kw 750 A KG162 T104/S-A370*E 160 A 55,0 kw 850 A KG212 T104/S-A370*E 200 A 75,0 kw 1100 A KG252 T104/S-A370*E 250 A 90,0 kw 1380 A KG317 T104/S-A370*E 315 A 110,0 kw 1650 A

57 Lastfrånskiljare enligt IEC 947 Kapslad CL, Polyamid/ABS IP66/67 Kontaktfunktion: 3-polig + 1 slutande och 1 öppnande hjälpkontakt Utbrytbara införingshål: Kortsidor Långsidor KG20 - KG64 4x25 mm 2x20 mm KG80 - KG100 4x40 mm 2x25mm Låsbart vred Jordplint Lastfrånskiljare enligt IEC 947 Kapslad CL, Polyamid/ABS IP66/67 Kontaktfunktion: 4-polig + 1 slutande och 1 öppnande hjälpkontakt Utbrytbara införingshål: Kortsidor Långsidor KG20 - KG64 4x25 mm 2x20 mm KG80 - KG100 4x40 mm 2x25mm Låsbart vred Jordplint = Lagervara Märk- Märkeffekt ström AC-23A Mått (mm) Typ AC-21A 380/440 V B H D E-nummer KG 20 T103/40 CL11V 25 A 7,5 kw KG 32 T103/40 CL11V 32 A 11,0 kw KG 41 T103/40 CL11V 40 A 15,0 kw KG 64 T103/40 CL11V 63 A 22,0 kw KG 80 T103/40 CL71V 80 A 30,0 kw KG100 T103/40 CL71V 100 A 37,0 kw = Lagervara Märk- Märkeffekt ström AC-23A Mått (mm) Typ AC-21A 380/440 V B H D E-nummer KG 20 T104/40 CL11V 25 A 7,5 kw KG 32 T104/40 CL11V 32 A 11,0 kw KG 41 T104/40 CL11V 40 A 15,0 kw KG 64 T104/40 CL11V 63 A 22,0 kw KG 80 T104/40 CL71V 80 A 30,0 kw KG100 T104/40 CL71V 100 A 37,0 kw Kapslad STM, Polykarbonat Kontaktfunktion: Flänsar Låsbart vred Jordplint IP65 3-polig + 1 slutande och 1 öppnande hjälpkontakt Kapslad STM, Polykarbonat IP65 Kontaktfunktion: 4-polig + 1 slutande och 1 öppnande hjälpkontakt Flänsar Låsbart vred Jordplint KG125 T103/79 STM 125 A 45,0 kw KG160 T103/79 STM 160 A 55,0 kw KG250 T103/43 STM 250 A 90,0 kw KG315 T103/43 STM 315 A 110,0 kw C 316 T103/44 STM 315 A 132,0 kw KG125 T104/80 STM 125 A 45,0 kw KG160 T104/80 STM 160 A 55,0 kw KG250 T104/48 STM 250 A 90,0 kw KG315 T104/48 STM 315 A 110,0 kw C 316 T104/46 STM 315 A 132,0 kw

58 Lastfrånskiljare enligt IEC 947 Tillsatser Lastfrånskiljare enligt IEC 947 = Lagervara Kapslad CL, Polyamid/ABS och STM, Polykarbonat KL1 IP66/67, STM IP65 Kontaktfunktion: 6-polig + 1 slutande och 1 öppnande hjälpkontakt Införingshål: Kortsidor Långsidor KG20B - KG32B 4x25 mm 2x20 mm KG41B - KG80C 4x40 mm 1x25 mm KG100C - KG160 4xM50 + 2x M20 C 316 4x28-60 mm + 2x20 mm KG20B - KG100C: Låsbart vred Jordplint Märk- Märkeffekt ström AC-23A Mått (mm) Typ AC-21A 380/440 V B H D E-nummer KG20B T106/40 CL11 25 A 7,5 kw KG32B T106/40 CL11 32 A 11,0 kw KG41B T106/40 CL71 40 A 15,0 kw KG64B T106/40 CL71 63 A 22,0 kw KG80C T106/41 STM 80 A 30,0 kw KG100CT106/41 STM 100 A 37,0 kw KG125 T106/88 STM 125 A 45,0 kw KG160 T106/88 STM 160 A 55,0 kw C 316 T106/46 STM 315 A 132,0 kw Beröringsskydd 1 sats per anslutningssida Till typ Typbeteckning E-nummer För tunnelklämmor KG20-KG32 3-polig K0 M160/ KG20-KG32 4-polig K0 M160/ KG41-KG64 3-polig K1 M160/ KG41-KG64 4-polig K1 M160/ KG80-KG100 3-polig K2 M160/ KG80-KG100 4-polig K2 M160/ För tunnelklämmor KG125,KG160 3-polig K3 M160/ KG125,KG160 4-polig K3 M160/ KG210,KG250,KG315 3-polig K3 M160/ KG210,KG250,KG315 4-polig K3 M160/ För tunnelklämmor KG127,KG162 3-polig K3 M160/ KG127,KG162 4-polig K3 M160/ KG212,KG252,KG317 3-polig K3 M160/ KG212,KG252,KG317 4-polig K3 M160/ För bultanslutning KG126,KG161 3-polig K3 M160/ KG126,KG161 4-polig K3 M160/43 KG211,KG251,KG316 3-polig K3 M160/ KG211,KG251,KG316 4-polig K3 M160/41 För bultanslutning KG127,KG162 3-polig K3 M160/ KG127,KG162 4-polig K3 M160/43 KG212,KG252,KG317 3-polig K3 M160/ KG212,KG252,KG317 4-polig K3 M160/41 Montageverktyg för bultanslutning. Fixerar bultarna så att endast en (1) fast nyckel behövs. Till typ Typbeteckning E-nummer KG126-KG162 K3A D KG251-KG316 K3B D

59 Lastfrånskiljare enligt IEC 947 Noll- och jordklämmor, sidomonterade Till typ Typbeteckning E-nummer Nollklämmor För panelmontage KG20-KG32 Även K0 H053/A KG41-KG64 botten- K1 H053/B KG80-KG100 montage K2 H053/C KG125-KG160 *) K3 H053/H-E KG126-KG161 *) K3 H053/J-E KG127-KG162 *) K3 H053/K-E KG210-KG315 *) K3 H053/D-E KG211-KG316 *) K3 H053/E-E KG212-KG317 *) K3 H053/F-E För bottenmontage KG125-KG160 *) K3 H053/H-VE KG126-KG161 *) K3 H053/J-VE KG127-KG162 *) K3 H053/K-VE KG210-KG315 *) K3 H053/D-VE KG211-KG316 *) K3 H053/E-VE KG212-KG317 *) K3 H053/F-VE Tillsatser Tillsatser Lastfrånskiljare enligt IEC 947 Hjälpkontakter, sidomonterade Till typ Typbeteckning E-nummer 1 slutande (NO) + 1 brytande (NC) För panelmontage KG20-KG32 K0 H010/A11-E KG20-KG32 K0 H010/C11-E KG41-KG64 K1 H010/A11-E KG41-KG64 K1 H010/C11-E KG80-KG100 K2 H010/A11-E KG80-KG100 K2 H010/C11-E KG125-KG162 K3A H010/A21-E KG250-KG317 K3 H010/A21-E För bottenmontage KG20-KG32 K0 H010/A11-VE KG20-KG32 K0 H010/C11-VE KG41-KG64 K1 H010/A11-VE KG41-KG64 K1 H010/C11-VE KG80-KG100 K2 H010/A11-VE KG80-KG100 K2 H010/C11-VE KG125-KG162 K3A H010/A21-VE KG250-KG317 K3 H010/A21-VE Jordklämmor För panelmontage KG20-KG32 Även K0 H052/A KG41-KG64 botten- K1 H052/B KG80-KG100 montage K2 H052/C KG125-KG160 *) K3 H052/H-E KG126-KG161 *) K3 H052/J-E KG127-KG162 *) K3 H052/K-E KG210-KG315 *) K3 H052/D-E KG211-KG251 *) K3 H052/E-E KG212-KG252 *) K3 H052/F-E KG316 *) K3 H052/L-E KG317 *) K3 H052/M-E För bottenmontage KG125-KG160 *) K3 H052/H-VE KG126-KG161 *) K3 H052/J-VE KG127-KG162 *) K3 H052/K-VE KG210-KG315 *) K3 H052/D-VE KG211-KG316 *) K3 H052/E-VE KG212-KG317 *) K3 H052/F-VE KG316 *) K3 H052/L-VE KG317 *) K3 H052/M-VE *) Kan ej levereras separat Anslutningsklämmor För aluminiumkabel, sats om 3 st KG80-KG mm 2 9KE KG211,KG mm 2 9TAK300AL För signalkabel, max kabelarea 4 mm 2 KG80-KG100 K2B D520 KSA KG126-KG162 K3A D720 KS KG211-KG316 K3B D520 KS Lösa rubrikskyltar Med text HUVUDBRYTARE KG20A-KG32A 48x48 mm S0 F825/A1B-PRC KG20B-KG100 64x64 mm S1 F825/A1B-PRC KG125-KG317 88X88 mm S2 F825/A1B-PRA

60 Lastfrånskiljare enligt IEC 947 Måttskisser Måttskisser Lastfrånskiljare enligt IEC 947 Femhåls panelmontage KG20 KG100 Bottenmontage med dörrkoppling KG20 KG100 med 3-p 4-p hj-kont. (mm) A B C D1 D2 F G G H L L1 KG20B-KG32B , ,8 63 KG41B-KG64B , ,0 75 KG80-KG , ,6 81 Enhåls panelmontage KG20 KG32 3-p 4-p (mm) A B D1 D2 E F G G H L KG20B-KG32B , , KG41B , , KG64B , , KG , , KG , , Bottenmontage med dörrkoppling KG125 KG317 KG125, KG160 KG210, KG250, KG315 KG126, KG161 KG211, KG251, KG316 KG127, KG162 KG212, KG252, KG317 3-p 4-p (mm) A B C D E G G H L KG20A-KG32A 48 24,1 6 3,2 22, ,3 KG20B-KG32B 64 24,1 6 3,2 22, ,3 Femhåls panelmontage KG125 KG317 KG125, KG160 KG210, KG250, KG315 KG126, KG161 KG211, KG251, KG316 KG127, KG162 KG212, KG252, KG317 (mm) A B D1 D2 D3 G H L O P Q1 Q2 KG125-KG , KG210-KG , KG126- KG , KG211-KG , KG127-KG , KG212-KG , Bottenmontage för normcentraler KG20A KG160 3-p 4-p (mm) A B C D1 D2 G G H L O 3-p 4-p KG125-KG , (mm) A B L G G KG210-KG , , KG20A-KG32A 43,3 44,3 56,5 42,0 56,0 KG126-KG , KG41-KG64 52,0 44,4 56,5 50,0 66,0 KG211-KG , , KG80-KG105 70,0 45,0 65,0 70,0 92,0* KG127-KG , KG ,0 45,0 98,0 112,0 150,0 KG212-KG , , *Gäller även KG105 3-pol

61 Startspärr STARTSPÄRR Vid frånkoppling av anläggning för mekaniskt underhållsarbete är startspärren ett alternativ enligt SEK handbok 418. Speciellt lämpade vid likströms- och frekvensstyrda drifter. Fördelar Tar liten plats Billigare än säkerhetsbrytare panelmontage IP40 kapslad IP65 Frontstorlek: 80 x 64 mm Svart låsbart vred Elektromekanisk spärr med hjälpkontakt Lastfrånskiljare enl. IEC 947 STARTSPÄRR Startspärr kan användas t.ex. med frevensomriktare, strömriktare, effektbrytare, pådrag osv. Frontstorlek: IP40 80 x 64 mm Startspärr Svart låsbart vred Elektromekanisk spärr med hjälpkontakt = Lagervara = Lagervara Spol- Märkdrift- Märkeffekt spänning ström 380/440 Typbeteckning AC-21A AC-23A E-nummer Panelmontage CA20B A223/S-A282 E 230 V~ 25A 11kW CA20B A223/S-A303 E 24 V~ 25A 11kW Spol- Märkdrift- Märkeffekt spänning ström 380/440 Typbeteckning AC-21A AC-23A Panelmontage CA20 T304/S-A477 E 230 V~ 25A 11kW Kapslad CA20B A223/S-A292*ST 230 V~ 25A 11kW CA20B A223/S-A304*ST 24 V~ 25A 11kW OBS! Spole för likström ej möjlig. Kopplingsschema Måttskiss panelmontage (mm) Måttskiss panelmontage (mm) Kopplingsschema Exempel på inkoppling Kapslingens mått (mm): B=190, H=280, Dj= [email protected] Tel:

62 Säkerhetsbrytare Säkerhetsbrytare Kapslad KF, Polyamid/ABS Säkerhetsbrytare Säkerhetsbrytaren är en handmanövrerad frånskiljare med låsanordning, lägesindikering och i vissa fall hjälpkontakt, avsedd att frånskilja elektrisk anläggningsdel före elektriskt eller mekaniskt arbete och avsedd att förhindra oavsiktlig inkoppling av sådan anläggning. Lastfrånskiljare kan också användas. Vi rekommenderar SEK handbok 418 för vidare information = Lagervara Gängade införingshål: Kortsidor Långsidor 4 x 25 mm 2 x 20 mm Mått (mm) B x H x D 86 x 130 x 64 Rostfria skruvar i locket Jord- och nollplint Säkerhetsbrytar etikett Finns även i brandklass UL94-5V för lantbruk. Kan användas som lastfrånskiljare. Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Installation av säkerhetsbrytare För dränering av kondensvatten bör en speciell anslutningsplugg användas. Andra lösningar kan vara att i kapslingen bygga in tillsatsvärme eller luft ningsfilter. Vid utomhusmontage är ett skydds tak en bra lösning för undvikande av direkt solstrålning, regn och så vidare. De större säkerhetsbrytarna typ K används ofta med aluminiumkablar. För en säker installation lämnar vi gärna närmare upplysningar. Max försäkr. gl-karakteristik vid nätkortslutn.- Max motoreffekt AC-23A ström och 3x380V 3x380/440V 3x500V 3x600/690V 10 ka 25 ka 50 ka Max kabelarea Cu Typ A kw A kw A kw A A A mm 2 K_ ,5 12 7,5 10 7, K_ , , , KG ,5 12 7,5 10 7, KG , , , KG41 C3 16 7,5 12 7, , KG41 C , , , KG , , , KG , , , KG , , , KG , , ,0 100 M10x26 KG , , ,0 125 M10x26 KG , , ,0 160 M12x28 KG , , ,0 200 M12x28 Typ KF /440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP66/67 KF KF 316/ Typ KF /440V KF 325/ A Märkeffekt AC-23A: 11,0 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP66/67 K , , , K , , , K , , , K , , , K , , ,0 800 skena K , , , skena [email protected] Tel:

63 Säkerhetsbrytare Säkerhetsbrytare Kapslad PFB, Polyamid/ABS Gängade införingshål: 4 x M25 Kapslad PFB, Polyamid/ABS Gängade införingshål: 4 x M25 Mått (mm) B x H x D 92x135x91 Mått (mm) B x H x D 92x135x91 Rostfria skruvar i locket Jord- och nollplint Rostfria skruvar i locket Jord- och nollplint Observera kapslingens storlek, kan vara besvärligt att ansluta 16mm 2. Se sid 126 för större kapsling. = Lagervara Typ KN 316G 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP65 Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KN 316G KN 316/10G KN 316/11G = Lagervara Typ KG41 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP65 Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C Typ KN 325G 380/440V 25 A Märkeffekt AC-23A: 11,0 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP65 KN 325/10G KN 325/11G Typ KG41 380/440V 25 A Märkeffekt AC-23A: 11,0kW Anslutningsbar kabelarea: Cu 16 mm 2 IP65 Typ KG64 380/440V 37 A Märkeffekt AC-23A: 18,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP65 KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C [email protected] Tel:

64 Säkerhetsbrytare Kapslad KN, Polyamid/ABS Kapslad KL0, Polykarbonat Säkerhetsbrytare = Lagervara Typ KN /440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP66/67 Utbrytbara införingshål: Kortsidor Långsidor 4 x 25 mm 2 x 20 mm Mått (mm) B x H x D 85 x 120 x 90 Rostfria skruvar i locket Jord- och nollplint Säkerhetsbrytar etikett Strypnipplar. Finns även i brandklass UL94-5V för lantbruk. Kan användas som lastfrånskiljare. Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KN KN 316/ KN 316/ = Lagervara Utbrytbara införingshål: Kortsidor Långsidor KG41-KG64 4 x 25 mm 2 x 20 mm KG80-KG100 4 x 40 mm 2 x 20 mm Mått (mm) KG41-KG64 3-polig KG41-KG64 6-polig KG80-KG100 3-polig B x H x D 100x190x91 145x250x x250x100 Rostfria skruvar i locket Jordplint Typ KG41 380/440V KG41 C A KG41 C Märkeffekt AC-23A: 11,0kW KG41 C Anslutningsbar kabelarea: Cu 16 mm 2 KG41 C IP66/67 Typ KG64 380/440V 37 A Märkeffekt AC-23A: 18,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP66/67 KG64 C KG64 C KG64 C KG64 C Typ KN /440V 25 A Märkeffekt AC-23A: 11,0 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP66/67 KN 325/ KN 325/ Typ KG80 380/440V KG80 C A KG80 C Märkeffekt AC-23A: 25,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP66/67 Typ KG /440V 63 A Märkeffekt AC-23A: 30,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP66/67 KG100 C KG100 C [email protected] Tel:

65 Säkerhetsbrytare Säkerhetsbrytare Kapslad PFB, Polyamid/ABS Kapslad PFB, Polyamid/ABS Gängade införingshål: Mått (mm) 4 x M25/2xM16 B x H x D 140x180x98 Rostfria skruvar i locket Jord- och nollplint Gängade införingshål: 4xM40/2xM20 Mått (mm) B x Hx D 140x180x98 Rostfria skruvar i locket Jord- och nollplint = Lagervara Typ KG41 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP54 Antal Antal Antal hjälphuvud kontakter huvud kontakter Antal hjälp- Typ kontakter sl öp E-nummer = Lagervara Typ kontakter sl öp E-nummer Typ KG80 380/440V KG80 C A KG80 C Märkeffekt AC-23A: 25,0 kw KG80 C Anslutningsbar kabelarea:cu 35 mm 2 IP54 KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C Typ KG /440V 63 A Märkeffekt AC-23A: 30,0 kw Anslutningsbar kabelarea:cu 35 mm 2 IP54 KG100 C KG100 C KG100 C Typ KG41 380/440V 25 A Märkeffekt AC-23A: 11,0kW Anslutningsbar kabelarea: Cu 16 mm 2 IP54 KG41 C KG41 C KG41 C KG41 C KG41 C Kapslad ST, Polykarbonat Gängade införingshål: 2 x FL13/2 x FL21 Mått (mm) B x Hx D 190x280x130 Jord- och nollplint Typ KG64 380/440V 37 A Märkeffekt AC-23A: 18,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP54 KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C Typ KG80 380/440V 50 A Märkeffekt AC-23A: 25,0 kw Anslutningsbar kabelarea:cu 35 mm 2 IP65 KG80 C KG80 C KG80 C Typ KG /440V 63 A Märkeffekt AC-23A: 30,0 kw Anslutningsbar kabelarea:cu 35 mm 2 IP65 KG100 C KG100 C KG100 C [email protected] Tel:

66 Säkerhetsbrytare Kapslad ST, Polykarbonat Kabelinföringar: 4 x FL21 Mått (mm) B x Hx D KG126/KG161 3-pol 280x380x180 KG126/KG161 6-pol 380x560x180 KG251/KG x560x180 Jordplint Säkerhetsbrytare EMC-kapsling, Polyamid/ABS IP66/67 3-poliga med 1 slutande hjälpkontakt. Utbrytbara införingshål: Kortsidor Långsidor KG x 25 mm 2 x 20 mm KG64 4 x 40 mm 2 x 25 mm Mått (mm) B x H x D 85 x 160 x x 250 x 107 Rostfria skruvar i locket Jordplint Säkerhetsbrytar etikett = Lagervara Typ KG /440V 80 A Märkeffekt AC-23A: 37,0 kw Anslutningsbar kabelarea:cu M10x26 IP65 Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KG126 C KG126 C Större på förfrågan! Märkeffekt Märk- AC-23A Typ ström 380/440V E-nummer KG20 T103/S-A610 CL11V 25 A 7,5 kw KG32 T103/S-A610 CL11V 32 A 11 kw KG41 T103/S-A610 CL11V 40 A 15 kw KG64 T103/S-A610 CL71V 63 A 22 kw Typ KG /440V 100 A Märkeffekt AC-23A: 45,0kW Anslutningsbar kabelarea:cu M10x26 IP65 KG161 C KG161 C Typ KG /440V 150 A Märkeffekt AC-23A: 75,0 kw Anslutningsbar kabelarea:cu M12x28 IP65 Typ KG /440V 200 A Märkeffekt AC-23A: 90,0kW Anslutningsbar kabelarea:cu M12x28 IP65 KG251 C KG316 C Kraus & Naimers EMC säkerhetsbrytare är framtagen för att underlätta anslutningen av skärmade kablar där brytaren är placerad mellan en frekvensomriktare och en motor. För att få en obruten förbindelse av skärmen, ansluter man denna på clipsen som sitter på mässingsplattan i botten av kapslingen. Kabelinföringar finns på kapslingens uppsida och nersida. Kapslingen som är tillverkad av slagtålig Polyamid/ABS plast kan användas i tvätthallar, livsmedelindustrin m.fl. utsatta miljöer. Vanliga plastförskruvningar kan användas [email protected] Tel:

67 Säkerhetsbrytare EMC-kapsling, Polykarbonat* med invändigt kopparskikt och ledande packning Förskruvningar Jord- och nollplint Kabelinföringar: Kortsida Långsida 2x25 mm 1x16 mm Större på förfrågan, se tabell Säkerhetsbrytare EMC-kapsling, Polykarbonat* med invändigt kopparskikt och ledande packning Förskruvningar Jord- och nollplint Kabelinföringar: Kortsida Långsidor KG41-KG64 2x25 mm 1x16mm KG80-KG100 2x32 mm 1x16 mm Större på förfrågan, se tabell sid. 120 Andra storlekar, poltal och funktioner i EMC-kapsling på förfrågan. Typ 9KG20B 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP65 Typ 9KG32B 380/440V 25 A Märkeffekt AC-23A: 11,0 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP65 Mått (mm) B x H x D 125x180x130 9KG20B C53003 levereras endast med förskruvningar på kortsidan. *ABS på förfrågan 9KG20B C53003 EMC KG20B C53103 EMC KG20B C53113 EMC KG32B C53103 EMC KG32B C53113 EMC Andra storlekar, poltal och funktioner i EMC-kapsling på förfrågan. Typ 9KG41 380/440V 25 A Märkeffekt AC-23A: 11,0kW Anslutningsbar kabelarea: Cu 16 mm 2 IP65 Typ 9KG64 380/440V 37 A Märkeffekt AC-23A: 18,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP65 Mått (mm) KG41-KG64 KG80-KG100 *ABS på förfrågan B x H x D 125x180x x280x130 Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer 9KG41 C53103 EMC 3 1-9KG41 C53113 EMC KG64 C53103 EMC KG64 C53113 EMC EMC-förskruvningar. Kabelns ytterdiameter Ømin Ømax M16 4,5 9 M ,5 M ,5 M M M M Typ 9KG80 380/440V 50 A Märkeffekt AC-23A: 25,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP65 9KG80 C53103 EMC 3 1-9KG80 C53113 EMC Typ 9KG /440V 63 A Märkeffekt AC-23A: 30,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP65 9KG100 C53103 EMC 3 1-9KG100 C53113 EMC [email protected] Tel:

68 Säkerhetsbrytare Panelmontage E Panelmontage E Säkerhetsbrytare Frontstorlek: 80x64 mm Frontstorlek: 80x64 mm Måttskiss se sid. 144 Montageskruvar Till KG41, även beröringsskydd Måttskiss se sid. 144 Montageskruvar Beröringsskydd Typ KG20B 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP66 Anslutningsklämmor IP20 Typ KG32B 380/440V 25 A Märkeffekt AC-23A: 11,0 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP66 Anslutningsklämmor IP20 Typ KG41 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP66 Anslutningsklämmor IP20 KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG32B C KG32B C KG32B C KG32B C KG32B C KG32B C KG32B C KG32B C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C = Lagervara Typ KG41 380/440V 25 A Märkeffekt AC-23A: 11,0kW Anslutningsbar kabelarea: Cu 16 mm 2 IP66 Anslutningsklämmor IP20 Typ KG64 380/440V 37 A Märkeffekt AC-23A: 18,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP66 Anslutningsklämmor IP20 Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C [email protected] Tel:

69 Säkerhetsbrytare Säkerhetsbrytare Panelmontage E Frontstorlek: 3- och 4-polig 80x64 mm 6-polig 107x88 mm Måttskiss se sid. 144 Montageskruvar Beröringsskydd Panelmontage E Frontstorlek: Måttskiss se sid x88 mm Montageskruvar Beröringsskydd = Lagervara Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer = Lagervara Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Typ KG80 380/440V 50 A Märkeffekt AC-23A: 25,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP66 Anslutningsklämmor IP20 KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C Typ KG /440V 80 A Märkeffekt AC-23A: 37,0 kw Anslutningsbar kabelarea:cu M10x26 IP66 Anslutningsklämmor IP20 Typ KG /440V 100 A Märkeffekt AC-23A: 45,0kW Anslutningsbar kabelarea:cu M10x26 IP66 Anslutningsklämmor IP20 KG126 C KG126 C KG161 C KG161 C Typ KG /440V 63 A Märkeffekt AC-23A: 30,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP66 Anslutningsklämmor IP20 KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C Typ KG /440V KG251 C A Märkeffekt AC-23A: 75,0 kw Anslutningsbar kabelarea:cu M12x28 IP66 Anslutningsklämmor IP20 Typ KG /440V KG316 C A Märkeffekt AC-23A: 90,0kW Anslutningsbar kabelarea:cu M12x28 IP66 Anslutningsklämmor IP [email protected] Tel:

70 Säkerhetsbrytare Bottenmontage VE Bottenmontage VE Säkerhetsbrytare Frontstorlek: 80x64 mm Frontstorlek: 80x64 mm Montageskruvar Till KG41, även beröringsskydd Montageskruvar Beröringsskydd Måttskiss se sid. 144 Måttskiss se sid. 144 = Lagervara Typ KG20B 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP40 Anslutningsklämmor IP20 Typ KG32B 380/440V 25 A Märkeffekt AC-23A: 11,0 kw Anslutningsbar kabelarea: Cu 6 mm 2 IP40 Anslutningsklämmor IP20 Typ KG41 380/440V 16 A Märkeffekt AC-23A: 7,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP40 Anslutningsklämmor IP20 För IP65 i fronten använd: S1E T KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG20B C KG32B C KG32B C KG32B C KG32B C KG32B C KG32B C KG32B C KG32B C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C = Lagervara Typ KG41 380/440V 25 A Märkeffekt AC-23A: 11,0kW Anslutningsbar kabelarea: Cu 16 mm 2 IP40 Anslutningsklämmor IP20 Typ KG64 380/440V 37 A Märkeffekt AC-23A: 18,5 kw Anslutningsbar kabelarea: Cu 16 mm 2 IP40 Anslutningsklämmor IP20 För IP65 i fronten använd: S1E T Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG41 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C KG64 C [email protected] Tel:

71 Säkerhetsbrytare Säkerhetsbrytare = Lagervara Typ KG80 380/440V 50 A Märkeffekt AC-23A: 25,0 kw Anslutningsbar kabelarea: Cu 35 mm 2 IP40 Anslutningsklämmor IP20 Bottenmontage VE Frontstorlek: 3- och 4-polig 80x64 mm 6-polig 107x88 mm Måttskiss se sid. 144 Montageskruvar Beröringsskydd För IP65 i fronten använd: S1E T för 3/4-poligt, S2E T för 6-polig. KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C KG80 C = Lagervara Typ KG /440V 80 A Märkeffekt AC-23A: 37,0 kw Anslutningsbar kabelarea:cu M10x26 IP40 Anslutningsklämmor IP20 Typ KG /440V 100 A Märkeffekt AC-23A: 45,0kW Anslutningsbar kabelarea:cu M10x26 IP40 Anslutningsklämmor IP20 Bottenmontage VE Frontstorlek: Måttskiss se sid x88 mm Montageskruvar Beröringsskydd För IP65 i fronten använd: S2E T Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer Antal Antal hjälphuvud kontakter Typ kontakter sl öp E-nummer KG126 C KG126 C KG161 C KG161 C Typ KG /440V 63 A Märkeffekt AC-23A: 30,0 kw Anslutningsbar kabelarea: Cu 35 mm IP40 Anslutningsklämmor IP20 KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C KG100 C Typ KG /440V KG251 C A Märkeffekt AC-23A: 75,0 kw Anslutningsbar kabelarea:cu M12x28 IP40 Anslutningsklämmor IP20 Typ KG /440V KG316 C A Märkeffekt AC-23A: 90,0kW Anslutningsbar kabelarea:cu M12x28 IP40 Anslutningsklämmor IP [email protected] Tel:

72 Säkerhetsbrytare Måttskisser Måttskisser Säkerhetsbrytare KN Antal Borrplan Typ poler B L H H1 B1 L1 KN316/ KN325 PK Antal Typ poler B L H H1 B1 L1 K100/ K250 K100/ K250 PFB Antal Borrplan Typ poler B L H H1 B1 L1 KN316G/ KN325G KG41/KG KG41/KG KG80/KG EMC Antal Borrplan Typ poler B L H H1 B1 L1 9KG20B/ KG64 9KG80/ KG100 KL0 Antal Borrplan Typ poler B L H H1 B1 L1 KG41/KG KG41/KG KG80/KG PST Antal Borrplan Typ poler B L H H1 B1 L1 9KG20B/ KG32B ST Plast Antal Borrplan Typ poler B L H H1 B1 L1 KG80/KG KLR Antal Borrplan Typ poler B L H H1 B1 L1 9KG20B/ KG100 KG126/ 3/ KG161 KG251/ KG316 Plåt Antal Borrplan Typ poler B L H H1 B1 L1 KG126/ 3/ KG161 KG251/ KG [email protected] Tel:

73 Säkerhetsbrytare Måttskisser Kopplingsscheman Säkerhetsbrytare Femhåls panelmontage (mm) Antal Borrplan L med Typ poler A B C D1 D2 E G H L hj-kontakt KG20B/KG32B KG41/KG KG41/KG KG80/KG KG80/KG KG126/KG , KG126/KG , KG251/KG , Bottenmontage med dörrkoppling (mm) Antal Borrplan L med Typ poler A B D1 D2 E G H L hj-kontakt KG20B/KG32B , KG41/KG , KG41/KG , KG80/KG , KG80/KG , KG126/KG , KG126/KG , KG251/KG , Självhäftande säkerhetsbrytaretikett Typ E-nummer K1 H [email protected] Tel:

74 E-nummer Typbeteckning E-nummer Typbeteckning E-nummer Typbeteckning E-nummer Typbeteckning E KG20A T303/S-A361 *VE2 E KG32A T303/S-A361 *VE2 E KG41 T303/S-A361 *VE2 E KG64 T303/S-A361 *VE2 E KG80 T303/58 VE2 E KG100 T303/58 VE2 E KG105 T303/58 VE2 E CG4 A200 VE21 E KG160 T303/S-A361 VE2 E CG4 A201 VE21 E CG4 A210 VE21 1 E CG4 A210 VE21 2 E CG4 A211 VE21 1 E CG4 A211 VE21 2 E CA4 A202 VE21 E KG20A T304/S-A423 *VE2 E KG32A T304/S-A423 *VE2 E KG41 T304/S-A423 *VE2 E KG64 T304/S-A423 *VE2 E KG80 T304/58 VE2 E KG100 T304/58 VE2 E KG105 T304/58 VE2 E KG160 T304/S-A423 VE2 E CA10 A212 VE21 2 E CA 4 A212 VE21 2 E CA10 A200 VE21 E CA10 A201 VE21 E CA10 A210 VE21 1 E CA10 A210 VE21 2 E CA10 A211 VE21 2 E CA10 A211 VE21 1 E CG4 A202*VE213 E CA10 A401 PN1 E CA10 A401 KS10 E CA20 A401 PN1 E CA20 A410 PN1 E CA10 A410 KS10 E CA20 A441 PN1 E KG20A T903/S-A544 *ST E KG32A T903/S-A544 *ST E KG41 T903/S-A544 *ST E KG64 T903/S-A544 *ST E KG80 T903/S-A544 *ST E KG100 T903/S-A544 *ST E KG105 T903/S-A544*ST E KG20B T109/S-A316 *ST E KG41B T109/S-A316 *ST E KG64B T109/S-A317 *ST E KG125 T903/S-A449 *ST E KG20B T904/S-A605 ST E KG41B T904/S-A605 ST E KG64B T904/S-A605 ST E KG125 T904/S-A605 ST E KG41B T903/S-A267 *ST E KG41B T904/S-A420 *ST E KG64B T903/S-A267 *ST E KG64B T904/S-A420 *ST E KG80 T903/S-A268 *ST E KG80 T904/S-A420 *ST E KG100 T903/S-A268 *ST E KG100 T904/S-A420 *ST E KG125 T903/S-A366 *ST E KG125 T904/S-A420 *ST E KG160 T903/S-A366 *ST E KG160 T904/S-A420 *ST E KG20B T903/S-A267*ST E KG20B T904/S-A420*ST E KG105 T903/S-A308*VE E KG20B T903/S-A308*VE E KG32B T903/S-A308*VE E KG41BT903/S-A308 *VE E KG64B T903/S-A308*VE E KG 80 T903/S-A308*VE E KG100 T903/S-A308*VE E KG20B T904/S-A421*VE E KG32B T904/S-A421*VE E KG41BT904/S-A421 *VE E KG64B T904/S-A421*VE E KG 80 T904/S-A421*VE E KG100 T904/S-A421*VE E KG105 T904/S-A421*VE E C10 C33921 UE3 E CA10Y A202/230*PF E CA10Y A202/ E E CA10Y A202/400*PF E CA10Y A202/ E E LH0 224 E LH0 222 E CH16 A E-V E CH16 A E-V E CA10 A201 *UE1 1 E CH16 A E-V E CH16 A E-V E A E-V E CA10 A211 *UE1 1 E CH16 A E-V E CH16 A E-V E CH16 A E-V E CH16 A E-V E CH16 A E-V E S1E T E S00 F288/A10 -P1 E S00 F085/A10 -P1 E S00 F198/A10 -P1 E S00 F990/A10 -P1 E CH16B A E-V E CA 25 A E E C125 A E E S0E F E S0 F085/A10 -P1L E S0 F198/A10 -P1L E S0 F990/A10 -P1L E S0 F160/A10 -P1L E S0 F288/A10 -P1L E S0 F990/A10 -E1L E S0 F085/A10 -E1L E S0 F198/A10 -E1L E S0 F288/A10 -E1L E S00 F990/A00 -P2 E S0 F085/A10 -PNL E S0 F160/A10 -PNL E S0 F198/A10 -PNL E S0 F288/A10 -PNL E S0 F990/A10 -PNL E S00 F991/A00 -P2B E S00 F991/A0B -PRA E S00 F991/A0B -PRC E S0 F991/A00 -P2B E S0 F991/A0B -PRA E S0 F991/A0B -PRC E S00 F288/A10 -E1 E S1 F991/A0B -PRC E S00 T E CG4 A E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E CG4 A E CG4 A E CG4 A E CG4 A E CG4 A E CG4 A E CG4 A E CG4 A E CG4 A E S0C T150 K CH10A E-V CH10A E-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A FT2-V CH10A E-V CH10A E-V CH10A FT2-V CH10A E-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10C41950E-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A FT2-V CH10A E-V CH10A E-V CH10A E-V E CH10A E-V E CH10A E-V E CH10A E-V E CH10A E-V E CH10A E-V E CH10A E-V E CH10A E-V E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 WAA E E CG4 WAA FS2 E CG4 A E E CG4 A FS2 E CG4 A FS2 E CG4 A FS2 E CG4 A FS2 E CG4 A FS2 E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A FS2 E CG4 A FS2 E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CG4 A FS2 E CG4 A E E CA10 A175 PN1 E CA10 A176 PN1 E CA10 A176 PN1 L E CA10 A200 PN1 E CA10 A201 PN1 E CA10 A202 *PN1 1 E CA10 A202 PN1 E CA10 A202 PN1 L [email protected] Tel:

75 E-nummer Typbeteckning E-nummer Typbeteckning E-nummer Typbeteckning E-nummer Typbeteckning E CA10 A210 PN1 E KF316/11 E KG32B C53103 EMC E K2 M160/4 E CA10 A211 *PN1 L E KF325/11 E KG32B C53113 EMC E K3 M160/32 E CA10 A211 PN1 E KF20 T103/S-A499 KT10V E KG64B C53103 EMC E K3 M160/42 E CA10 A212 PN1 E KF20 T103/S-A513 KT10V E KG64B C53113 EMC E K3 M160/30 E CA10 A214 PN1 E KF32 T103/S-A513 KT10V E KG20T103/S-A610CL11V E K3 M160/33 E CA10 A215 *PN1 1 E KG32B C53103 *KL0 E KG32T103/S-A610CL11V E K3 M160/40 E CA10 A215 PN1 E KG32B C53113 *KL0 E KG41T103/S-A610CL11V E K3 M160/31 E CA10 A220 PN1 E KG32B C53203 *KL0 E KG64T103/S-A610CL71V E K0 H053/A E CA10 A221 PN1 E KN 316 E KG41 C33001 E E K1 H053/B E CA10 A222 PN1 E KN316G E KG41 C33101 E E K2 H053/C E CA10 A241 PN1 E KN 316/10 E KG41 C33111 E E S0 F825/A1B -PRC E CA10 A310 PN1 E KN316/10G E KG20B C53001 E E S1 F825/A1B -PRC E CA10 A311 PN1 E KN 316/11 E KG20B C53101 E E S2 F825/A1B/C -PRA E CA10 WAA330 PN1 E KN 316/11G E KG20B C53111 E E S1 F824/A1B -PRC E CA10 A339 PN1 E KN 325/10 E KG41 C53101 E E K0 H010/A11-E E CA10 C00570 PN1 E KN 325/10G E KG41 C53111 E E K1 H010/A11-E E CA10 C00572 *PN1 L E KN 325/11 E KG32B C53101 E E K2 H010/A11-E E CA20 A200 PN1 E KN 325/11G E KG32B C53111 E E K0 H010/A11-VE E CA20 A201 PN1 E KG 20 T103/S-A499KS10V E KG64 C53101 E E K1 H010/A11-VE E CA20 A202 PN1 E KG 20 T103/S-A500KS10V E KG64 C53111 E E K2 H010/A11-VE E CA20 A202 PN1 L E KG 20 T103/S-A513KS10V E KG80 C53101 E E K0 H010/C11-E E CA20 A203 PN1 E KG 32 T103/S-A500KS10V E KG80 C53111 E E K1 H010/C11-E E CA20 A210 PN1 E KG 32 T103/S-A513KS10V E KG41 C36001 E E K2 H010/C11-E E CA20 A211 PN1 E KG64 C53103 *PFB E KG41 C36101 E E K0 H010/C11-VE E CA20 A212 PN1 E KG64 C53113 *PFB E KG41 C56101 E E K1 H010/C11-VE E CA20 A220 PN1 E KG64 C53203 *PFB E KG41 C56111 E E K2 H010/C11-VE E CA20 A221 PN1 E KG64 C53116 *PFB E KG100 C53101 E E KG20 T103/75 KL1 E CA20 A222 PN1 E KG64 C53104 *PFB E KG100 C53111 E E KG32 T103/75 KL1 E S00 T E KG64 C53114 *PFB E KG126 C53221 E E KG41 T103/75 KL1 E S0D T111K E KG64 C53204 *PFB E KG161 C53221 E E KG64 T103/75 KL1 E S0E F E KG80 C53113 *PFB E KG251 C53221 E E KG80 T103/75 KL1 E S00 F198/A10 -E1 E KG80 C53103 *PFB E KG316 C53221 E E KG100 T103/75 KL1 E S00 F085/A10 -E1 E KG100 C53113 *PFB E KG64 C56101 E E KG20A T103/04 FT2 E S00 F990/A10 -E1 E KG100 C53103 *PFB E KG80 C56101 E E KG32A T103/04 FT2 E KG125 T104/S-A370 *E E KG126 C53228 *ST E KG100 C56101 E E KF16 T103/01 E KG160 T104/S-A370 *E E KG161 C53228 *ST E KG41 C33002 VE E KF16 T104/01 E KG250 T104/S-A370 *E E KG251 C53228 *ST E KG41 C33102 VE E KF20 T103/01 E KG315 T104/S-A370 *E E KG316 C53228 *ST E KG41 C33112 VE E KF20 T104/01 E KG126 T104/S-A370 *E E KG126 C56228 *ST E KG20B C53002 VE E KF25 T103/01 E KG161 T104/S-A370 *E E KG161 C56228 *ST E KG20B C53102 VE E KF25 T104/01 E KG251 T104/S-A370 *E E KG41 C36003 *PFB E KG41 C53102 VE E CH16 A E-V E KG316 T104/S-A370 *E E KG41 C36103 *PFB E KG41 C53112 VE E CH16B A E-V E KG127 T104/S-A370 *E E KG41 C36113 *PFB E KG32B C53102 VE E CH16B A E-V E KG162 T104/S-A370 *E E KG41C53104KL0 E KG32B C53112 VE E CH16B A E-V E KG252 T104/S-A370 *E E KG41C53114KL0 E KG64 C53102 VE E CA 25 A E E KG317 T104/S-A370 *E E KG41C56104KL0 E KG64 C53112 VE E CA 25 A E E KG210 T104/S-A370*E E KG41C56114KL0 E KG80 C53102 VE E CA 25 A E E KG211 T104/S-A370*E E KG41 C56103 *PFB E KG80 C53112 VE E CA20B A223/S-A282 E E KG212 T104/S-A370*E E KG41 C56113 *PFB E KG41 C36102 VE E CA20B A223/S-A292 *ST E KG20T104/40CL11V E KG64C53104KL0 E KG41 C56102 VE E KG20B T103/01 E E KG32T104/40CL11V E KG64C53114KL0 E KG100 C53102 VE E KG32B T103/01 E E KG41T104/40CL11V E KG64C56104KL0 E KG100 C53112 VE E KG41B T103/01 E E KG64T104/40CL11V E KG64C56114KL0 E KG126 C53222 VE E KG64B T103/01 E E KG80T104/40CL71V E KG64 C56103 *PFB E KG161 C53222 VE E KG80 T103/01 E E KG100T104/40CL71V E KG64 C56113 *PFB E KG251 C53222 VE E KG100 T103/01 E E KG41 C33003 *PFB E K80C53104KL0 E KG316 C53222 VE E KG20B T103/09 VE E KG41 C33103 *PFB E K80C53114KL0 E KG64 C56102 VE E KG32B T103/09 VE E KG41 C33113 *PFB E KG80 C56107 *ST E KG80 C56102 VE E KG41B T103/09 VE E KG41 C33203 *PFB E KG80 C56117 *ST E KG100 C56102 VE E KG64B T103/09 VE E KG20B C53003 *KL0 E KG100 C56107 *ST E K0 H052/A E KG80 T103/09 VE E KG20B C53103 *KL0 E KG100 C56117 *ST E K1 H052/B E KG100 T103/09 VE E KG20B C53113 *KL0 E KG100C53104KL0 E K2 H052/C E KG20B T103/17 E E KG20B C53203 *KL0 E KG100C53114KL0 E K0 M160/3 E KG32B T103/17 E E KG41 C53103 *PFB E TAK 300 AL E K0 M160/4 E KG41B T103/17 E E KG41 C53113 *PFB E KG20B C53003 EMC E K1 M160/3 E KG64B T103/17 E E KG41 C53203 *PFB E KG20B C53103 EMC E K1 M160/4 E KG80 T103/17 E E KF316 E KG20B C53113 EMC E K2 M160/3 E KG100 T103/17 E [email protected] Tel:

76 E-nummer Typbeteckning E-nummer Typbeteckning E-nummer Typbeteckning E-nummer Typbeteckning E KG20B T103/25 VE E KG125 T103/S-A351 *E E KG126 T103/25VE E KG32B T103/25 VE E KG160 T103/S-A351 *E E KG161 T103/25VE E KG41B T103/25 VE E KG250 T103/S-A351 *E E KG251 T103/S-A360 *VE E KG64B T103/25 VE E KG315 T103/S-A351 *E E KG316 T103/S-A360 *VE E KG80 T103/25 VE E KG126 T103/S-A351 *E E KG127 T103/S-A360 *VE E KG100 T103/25 VE E KG161 T103/S-A351 *E E KG162 T103/S-A360 *VE E KG20B T104/01 E E KG251 T103/S-A351 *E E KG252 T103/S-A360 *VE E KG32B T104/01 E E KG316 T103/S-A351 *E E KG317 T103/S-A360 *VE E KG41B T104/01 E E KG127 T103/S-A351 *E E KG210 T103/S-A360*VE E KG64B T104/01 E E KG162 T103/S-A351 *E E KG211 T103/S-A360*VE E KG80 T104/01 E E KG252 T103/S-A351 *E E KG212 T103/S-A360*VE E KG100 T104/01 E E KG317 T103/S-A351 *E E C316 T103/S-A360 *VE E KG20B T103/01 FT2 E KG210 T103/S-A351*E E KG32B T103/01 FT2 E KG211 T103/S-A351*E E KG20B T104/01 FT2 E KG212 T103/S-A351*E E KG32B T104/01 FT2 E KG125 T104/04E E KG20B T104/09 VE E KG160 T104/04E E KG32B T104/09 VE E KG250 T104/05E E KG41B T104/09 VE E KG315 T104/05E E KG64B T104/09 VE E KG126 T104/04E E KG80 T104/09 VE E KG161 T104/04E E KG100 T104/09 VE E KG251 T104/05E E KG20 T103/40 CL11V E KG316 T104/05E E KG32 T103/40 CL11V E KG127 T104/04E E KG41 T103/40 CL11V E KG162 T104/04E E KG64 T103/40 CL71V E KG252 T104/05E E KG80 T103/40 CL71V E KG317 T104/05E E KG100 T103/40 CL71V E KG210 T104/05E E KG125 T103/79 ST E KG211 T104/05E E KG160 T103/79 ST E KG212 T104/05E E KG250 T103/43 ST E C316 T104/05E E KG315 T103/43 ST E KG125 T104/65VE E C316 T103/44 ST E KG160 T104/65VE E KG20B T106/40 CL11 E KG250 T104/83VE E KG32B T106/40 CL11 E KG315 T104/83VE E KG41B T106/40 CL71 E KG126 T104/65VE E KG64B T106/40 CL71 E KG161 T104/65VE E KG125 T103/04 E E KG251 T104/83VE E KG160 T103/04 E E KG316 T104/83VE E KG250 T103/05 E E KG127 T104/65VE E KG315 T103/05 E E KG162 T104/65VE E KG126 T103/04 E E KG252 T104/83VE E KG161 T103/04 E E KG317 T104/83VE E KG251 T103/05 E E KG210 T104/83VE E KG316 T103/05 E E KG211 T104/83VE E KG127 T103/04 E E KG212 T104/83VE E KG162 T103/04 E E C316 T104/83VE E KG252 T103/05 E E KG125 T103/20E E KG317 T103/05 E E KG160 T103/20E E KG210 T103/05 E E KG250 T103/21E E KG211 T103/05 E E KG315 T103/21E E KG212 T103/05 E E KG126 T103/20E E KG125 T103/09VE E KG161 T103/20E E KG160 T103/09VE E KG251 T103/21E E KG250 T103/65VE E KG316 T103/21E E KG315 T103/65VE E KG127 T103/20E E KG126 T103/09VE E KG162 T103/20E E KG161 T103/09VE E KG252 T103/21E E KG251 T103/65VE E KG317 T103/21E E KG316 T103/65VE E KG210 T103/21E E KG127 T103/09VE E KG211 T103/21E E KG162 T103/09VE E KG212 T103/21E E KG252 T103/65VE E C316 T103/21E E KG317 T103/65VE E KG125 T103/25VE E KG210 T103/65VE E KG160 T103/25VE E KG211 T103/65VE E KG250 T103/S-A360 *VE E KG212 T103/65VE E KG315 T103/S-A360 *VE [email protected] Tel:
