Kv. Hyvlaren Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport

Transkript

1 Kv. Hyvlaren Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Datum: Rev datum: Uppdragsnummer: Upprättad av: Rebecca Friberg Granskad av: John Norman

2 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport ADMINISTRATIVA UPPIFTER UPPDRAGSNAMN: Kv. Hyvlaren Kompletterande miljöteknisk undersökning UPPDRAGSNUMMER: UPPRÄTTAD DATUM: REVIDERAD DATUM: - BESTÄLLARE: Vårgårda kommun BESTÄLLARENS OMBUD: Stefan Olsson KONSULT: Mitta AB Rådmansgatan Skövde Organisationsnummer: Projektledare: Rebecca Friberg Fältgeotekniker: Jonas Nilsson Jerker Johansson Företagsadress: Vältvägen 9, Skövde Epost: rebecca.friberg@mitta.se BERÖRD TILLSYNSMYNDIGET Bygg- och miljöenheten, Vårgårda kommun OMSLAGSFOTO: Mitta Geoteknik vatten & miljö 2 (30)

3 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport INNEHÅLL 1 BAKGRUND RIKTVÄRDEN OCH HANDLINGAR OMRÅDESBESKRIVNING TOPOGRAFI OCH GEOLOGI GEOHYDROLOGI OCH BRUNNAR SKYDDAD NATUR TIDIGARE UNDERSÖKNINGAR VERKSAMHETSBESKRIVNING HYVLAREN HYVLAREN HYVLAREN HYVLAREN FÖRORENADE FASTIGHETER I OMRÅDET KÄNDA FÖRORENINGAR GENOMFÖRDA UNDERSÖKNINGAR ALLMÄNT SKRUVPROVTAGNING JORDPROVTAGNING PESTICIDER GRUNDVATTENPROVTAGNING ANALYSPROGRAM RESULTAT FÄLTOBSERVATIONER ANALYSRESULTAT BEDÖMNING AV FÖRORENINGSSITUATIONEN FÖRORENINGARNAS EGENSKAPER SKYDDSOBJEKT SPRIDNINGSFÖRHÅLLANDEN EXPONERINGSVÄGAR RISKBEDÖMNING SAMLAD BEDÖMNING OCH SLUTSATSER MYNDIGHETSKONTAKT REFERENSER Bilaga 1 Ritningar - N1-1 - N1-2 Bilaga 2 Flygfoton Bilaga 3 - Fältprotokoll - Jordarts- och provtagningstabell - Protokoll installation och provtagning av grundvattenrör Bilaga 4 Analysresultat Bilaga 5 Analysrapporter från Eurofins Environment 3 (30)

4 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport BAKGRUND Vårgårda kommun arbetar för närvarande med en ny detaljplan för delar av kvarteret Hyvlaren i Vårgårda tätort. Inom kvarteret finns en grafisk industri, brandstation, en vuxenutbildning samt en nedlagd handelsträdgård. På grund av att det i området bedrivits verksamheter som kan ha gett upphov till föroreningar har en översiktlig miljöteknisk undersökning genomförts av Mitta AB. Vid den översiktliga undersökningen påfanns pesticider i ytlig jord, på den del av området som använts för handelsträdgårdsverksamhet och förhöjda arseniker i ett grundvattenprov. Därefter har en historisk inventering genomförts där nya uppgifter framkommit om tidigare verksamheter. För att fördjupa kunskapen om förekommande föroreningar har Mitta AB på uppdrag av Vårgårda kommun genomfört en kompletterande miljöteknisk undersökning av kvarteret Hyvlaren. Syftet med undersökningen är att erhålla fördjupad kunskap om förekommande föroreningar som kan utgöra en risk för människors hälsa och miljön. Ytterligare syftade undersökningen till att avgränsa föroreningarna på handelsträdgården. 2 RIKTVÄRDEN OCH HANDLINGAR För jämförelse av analysresultat för mark tillämpas Naturvårdsverkets generella riktvärden för förorenad mark avseende känslig markanvändning (KM). Känslig markanvändning är en skyddsnivå som medger alla typer av markanvändning. Halterna inom området är så låga att människor i alla åldrar kan vistats permanent på platsen. Mark, grundvatten och ytvatten skyddas och odling och vattenuttag kan göras utan att negativa effekter uppstår. Riktvärden för KM används för exempelvis bostäder, lekplatser och förskolor. Analysresultaten jämförs också med Naturvårdsverkets nivåer för mindre än ringa risk, det vill säga då avfall kan återanvändas utan att behöva föregås av en anmälan till tillsynsmyndigheten. Analysresultat avseende grundvatten jämförs i första hand med de svenska riktvärdena från Sgu:s bedömningsgrunder för grundvatten, SGI samt Livsmedelsverkets kriterier för otjänligt dricksvatten. Då svenska riktvärden saknas görs jämförelse mot nederländska riktvärden. I tabell 1 nedan har samtliga riktvärden som tillämpats i denna rapport och bilagor sammanställts. 4 (30)

5 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Tabell 1. Sammanställning av tillämpade riktvärden, gränser och övriga handlingar. Tillämpade riktvärden Referens Jord Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) Naturvårdsverkets nivå för mindre än ringa risk Preliminära riktvärden för PFAS Grundvatten SGU:s generella riktvärden för grundvatten på nationell nivå och utgångspunkter för att vända trender. Bilaga 1. SGU:s klassindelning av grundvatten enligt bedömningsgrunder Livsmedelsverkets föreskrifter om dricksvatten Naturvårdsverket, 2009, Riktvärden för förorenad mark -Modellbeskrivning och vägledning, Rapport 5976, september Uppdaterade juni Naturvårdsverket Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 SGI. (2015). Preliminära riktvärden för högfluorerade ämnen (PFAS) i mark och grundvatten. SGI Publikation 21. Statens geotekniska institut, Linköping SGU-FS 2016:1 SGU. (2013). Bedömningsgrunder för grundvatten. SGU-rapport 2013:01 SLVFS 2001:30 Riktvärden för grundvatten, tabell 5.10 SPI, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleuminstitutet. December 2010 Dokument Jord- och vattenprovtagning SGF, Fälthandbok Miljötekniska markundersökningar. Rapport 2: OMRÅDESBESKRIVNING Kvarteret Hyvlaren är beläget i de västra delarna av Vårgårda. Undersökningen omfattar fastigheterna Hyvlaren 2-5. Totalt omfattar fastigheterna en yta av ca 1,8 ha. Området avgränsas av Föreningsgatan, Parkgatan och Allégatan. Bostäder finns på den angränsande fastigheten Hyvlaren 1. 5 (30)

6 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 1. Orienteringsfigur 1. Området är markerat i svart i figuren. Figur 2: Översiktsbild av fastigheten 2. Undersökningsområdet har markerats i svart. Inom den del där plantskolan tidigare bedrevs består ytskiktet av klippt gräsmatta. Strax öster om plantskolan finns en grusad köryta. På övriga delar av området utgörs ytskiktet av asfalt. 1 Naturvårdsverket. Kartverktyg Skyddad natur. 2 Ibid 6 (30)

7 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Topografi och geologi Undersökningsområdet är relativt plant och sluttar svagt från öster mot väster. Enligt SGU:s jordartskarta utgörs den naturligt lagrade jorden av isälvssediment. Söder om området finns kärrtorv i anslutning till Kyllingsån. Figur 3. Utdrag ur SGU:s kartvisare jordartslager 3. Kvarteret är markerat i svart. 3.2 Geohydrologi och brunnar Ca 300 m söder om området rinner Kyllingsån i sydvästlig riktning. Kyllingsån har god ekologisk och kemisk ytvattenstatus med undantag för förekommande kvicksilver och bromerad difenyleter 4 Grundvattenströmningens riktning bedöms vara sydlig/sydvästlig. Grundvattenytan finns ca 3 m under markytan 5 och akvifären bedöms som mycket genomsläpplig. Den hydrauliska konduktiviteten bedöms uppgå till 1x10-4 m/s vid 1 % lutning av grundvattenytan. Huvudavrinningsområde är Göta älv. Undersökningsområdet är belägen på grundvattenförekomsten Algutstorp- Horla 6. Grundvattnet nyttjas som vattentäkt i kommunen. Vattenuttaget görs i Siene. Akvifären bedöms ha god kemisk grundvattenstatus. 3 SGU. Kartvisare Jordarter 1: : Viss. SE Mitta AB Viss. ID SE (30)

8 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 4. Utdrag ur SGU:s kartvisare avseende grundvattenmagasin 7. Turkost område markerar grundvattenförekomsten Algutstorp-Horla. Figur 5. Algutstorp-Horla vattenskyddsområde, beläget söder om Vårgårda tätort, är market i blått 8. Enligt SGU:s brunnsarkiv finns inga dricksvattenbrunnar i området. Undersökningsområdet är anslutet till kommunalt vatten och avlopp. 7 SGU. Grundvattenmagasin. 8 Naturvårdsverket. Skyddad natur. 8 (30)

9 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 6. Utdrag ur Sgu:s brunnsarkiv.9 4 SKYDDAD NATUR Utdrag ur Naturvårdsverkets Skyddad natur visar att skyddat naturområde finns som närmast 250 m sydöst om kvarteret Hyvlaren. Området Tånga hed är ett naturreservat samt skyddat enligt Art- och habitatdirektivet SGU. Brunnsarkiv. 10 Naturvårdsverket. 9 (30)

10 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 7. Utdrag ur Naturvårdsverkets kartverktyg Skyddad natur. 5 TIDIGARE UNDERSÖKNINGAR Nedan listas de utredningar som tidigare gjorts i det berörda området. Mitta AB Översiktlig miljöteknisk undersökning. Kv Hyvlaren. Rapport Mitta AB Kv Hyvlaren. Historisk inventering. Rapport , ReV A BG&M Konsult PM Geoteknik Kv. Hyvlaren Nybyggnad bostäder. Vårgårda kommun. Uppdragsnummer VERKSAMHETSBESKRIVNING Inom kvarteret har det historiskt sett funnits flera olika industriella verksamheter. Dessa redovisas per respektive fastighet nedan. I bilaga 2 återfinns äldre ortofoton över kvarteret. 10 (30)

11 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport HYVLAREN 2 HYVLAREN 3 HYVLAREN 4 HYVLAREN 5 Figur 8. Flygfoto av undersökningsområdet. Fastighetsgränserna är markerade i streckade linjer. 6.1 Hyvlaren 2 Den första kända verksamheten som bedrivits på fastigheten är möbelsnickeri. Mannerståls snickerifabrik, vars specialitet var fönster, hade under 1940-talet verksamhet i lokalerna. Därefter har en syfabrik huserat i byggnaden. Under 40-talet skall även företaget Bröderna Liljeros som tillverkat kläder funnits på platsen. Vårgårda kommun har under 1980/90-talet disponerat fastigheten som verkstad och förråd. Man har också haft maskinhall där kommunens fordon förvarades och underhölls. Fordon skall ha varit uppställda på den nordöstra delen av fastigheten, sannolikt i ett större tält som kallades blå hallen. Under 1980-talet användes norra delen av byggnaden som förråd och snickeri. Under senare år har företaget Hägglunds grossist, som saluförde bland annat försäljning av toalettpapper, städprodukter och liknande funnits i lokalerna. Norr om byggnaden finns en brunn med okänd användning. Denna har slamsugits på olja för cirka 6 år sedan. Enligt fastighetsskötaren är brunnens funktion ej känd. Numera finns en vuxenskola i lokalerna. 6.2 Hyvlaren 3 På Hyvlaren 3 har Räddningstjänsten sina lokaler, som uppfördes Innan dess skall marken ha nyttjats för jordbruk. 11 (30)

12 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Enligt Räddningstjänsten skall det ha förekommit brandövningar på den västra sidan av byggnaden. Man skall då även ha använt sig av brandskum. Ytan var vid dessa tillfällen asfalterad, och ansluten till dagvattennätet. Antal övningstillfällen har varit cirka 1-2 gånger per år. 6.3 Hyvlaren 4 På fastigheten har det sedan lång tid tillbaka funnits en plantskola. E. Bjelkes handelsträdgård AB skall ha funnits på fastigheten redan innan uppfördes det stora, och nyaste, växthuset. Man odlade frön, grönsaker och blommor. Det är inte känt hur länge själva odlingsverksamheten pågick men försäljning av blommor skedde dock fram tills för cirka 1-2 år sedan. Odling tros främst ha skett i växthusen samt ytan söder om dessa. DDT har i den översiktliga miljötekniska markundersökningen påvisats i mulljordslagret. Figur 9. Flygfoto från Numera finns även ett bostadshus på fastighetens västra del. På samma plats stod även en villa som brann ned, varpå man senare byggde den nu befintliga villan. 6.4 Hyvlaren 5 Industriell verksamhet har förekommit på fastigheten sedan 1930-talet. Från 1940-talet bedrev Vårgårda Färg- & Fernissfabrik sin verksamhet i byggnaden på fastigheten. Man tillverkade oljefärger, lacker, fernissor, rostskyddsfärger och torra färger 11. Ytterligare uppgifter om företaget saknas hos kommun och Länsstyrelsen. Företaget har enligt uppgifter från fastighetsarkivet aldrig varit ägare till fastigheten. De fanns ej heller med i 11 Brev från Vårgårda Färg & Fernissfabrik, daterat 7/ (30)

13 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Bolagsverkets arkiv. Det är inte känt vilket år produktionen lades ned, eller hur omfattande den var. Fabrikslokal Kokeri Figur 10. Utklipp från ritning daterad På ritning framgår att mer än hälften av ytan använts som fabrik. Ett mindre utrymme har använts som kokeri för färgtillverkningen. Därefter skall Autoliv ha bedrivit verksamhet på fastigheten under 1970-talet, med start Sannolikt fanns här en syverkstad som tillverkade säkerhetsbälten. Vårgårda Tryckeri startade 1977 eller Nuvarande verksamhet, Åtta.45Infomedia är Svanenmärkt och ISO-certifierade enligt Stena hämtar alla deras restprodukter. Många kemikalier fasades ut för 10 år sedan, även all alkohol är borta ur produktionen. Under 1980/90-talet inrymde lokalerna även en plåtslagare. Under årens lopp har byggnaden byggts om och byggts ut. Den norra delen av fastigheten, som ses i figur 10 ovan, har rivits och ersatts med en nyare utbyggnad. 6.5 Förorenade fastigheter i området Nedan visas ett utdrag ur Länsstyrelsen i Västra Götalands läns karttjänst Infokartan. Söder om undersökningsområdet finns ett garveri. Varken handelsträdgården eller den grafiska verkstaden är ännu riskklassade enligt MIFO-metodiken. Dock finns MIFO-dokument upprättade på Hyveln 4 och Ritning Nybyggnad av fabrik i Vårgårda, Plan av bottenvåning, daterad 27/3 1947R 13 (30)

14 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport IDnr IDnr F Figur 11. Utdrag ur Länsstyrelsens webb-gis 13, Risk för förorenade områden. På Hyvlaren 1 finns numera bostäder. Tidigare ska Vårgårdakök ha funnits på fastigheten, se figur 8. Länsstyrelsen eller Vårgårda kommun har inför den miljötekniska undersökningen relevant dokumentation gällande denna verksamhet verksamheten. Vårgårdakök Figur 12. Flygfoto från Länsstyrelsens webb-gis. 14 Lantmäteriet. Ortofoto. 14 (30)

15 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport KÄNDA FÖRORENINGAR Vid den översiktliga undersökningen påträffades DDT över riktvärde för KM i ytlig jord på handelsträdgårdsområdet. Ett samlingsprov av mulljord som uttogs på en djupare nivå innehöll markant lägre er. I grundvattnet på handelsträdgårdsområdet uppmättes arsenik över SGU:s riktvärde för grundvatten. När ett omprov uttogs och analyserades var arseniken betydligt lägre. 8 GENOMFÖRDA UNDERSÖKNINGAR 8.1 Allmänt Den miljötekniska undersökningen omfattar störd provtagning med provtagningsskruv monterad på geoteknisk borrbandvagn. 4 grundvattenrör har installerats. Samtliga provtagningspunkter är belägna inom Hyvlaren 2-5. Fältarbetena genomfördes under hösten Innan undersökning genomfördes en ledningskoll för att säkra markförlagda ledningar. Jordprover sparas kylt hos Mitta i 3 månader från provtagningsdatum för att möjliggöra eventuell kompletterande provtagning. Inmätning av samtliga provtagningspunkter utfördes med GNSS-utrustning i koordinatsystem (X, Y) Sweref och i höjdsystem RH Provtagningdspunkternas läge framgår av ritningarna N1-1 samt N1-2, Bilaga 2. Hål i asfaltsytor som uppkommit i samband med provtagning har lagats med kallasfalt. 8.2 Skruvprovtagning 7 st provpunkter för provtagning ned till 4 m har uttagits med provtagningsskruv monterad på borrbandvagn av typen typ GM 50 combi. Provtagningsnivåerna avgjordes i fält och delades in efter materialsammansättning, jordart och färgskiftning. Samlingsprover uttogs om ca 0,5 m mäktighet från provtagningsskruv. Proverna placerades i kärl tillhandahållna av Eurofins Environment. Duplikatprov för egna fältanalyser uttogs i diffusionstät påse. Iakttagelser såsom lukter, materialförekomst och jordart noterades i fält och redovisas i bilaga 2. Totalt uttogs 65 prover varav 6 st skickades på laboratorieanalys. Direktmätning av den relativa koncentrationen av flyktiga kolväten som förekommer i jordens porluft har genomförts på samtliga upptagna jordprov. Mätning genomfördes med fotojoniseringsdetektor (PID) på rumstemprerade prover. 15 (30)

16 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Tabell 2. Sammanställning av genomförda provtagningspunkter. Provpunkt Placering Grundvattenrör MP101 Handelsträdgård, söder om Vårgårdakök X MP102 Väster om färgfabrik/tryckeri X MP103 MP104 MP105 Sydväst om färgfabrik/tryckeri Norr om färgfabrik/tryckeri, plats för riven byggnad Räddningstjänstens brandövningsplats X MP106 Parkering X MP107 Norr om kommunverkstad m.m. i anslutning till brunn som slamsugits 8.3 Jordprovtagning pesticider På handelsträdgårdar förekommer normalt pesticider ytligt i jordprofilen i mullig jord. Provtagning av mulljord på Hyvlaren 4 har genomförts på de gräsytor som det bedöms varit odling på. Odlingsområdet delades in i 5 delområden. Dessa benämns SP3-SP7. Områdesindelningen gjordes utifrån platsspecifika förutsättningar såsom jordens sammansättning och odlingssätt i syfte att representera en yta som brukats på samma sätt. Historiska flygfoton har använts för bestämning av områdesindelningen. 16 (30)

17 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 13. Delområdenas läge. SP1 och SP2 är delområden som provtogs i den översiktliga undersökningen. Inom delområdena uttogs 2-4 delprover. Provtagning genomfördes med provtagningsskruv monterad på borrbandvagn av typen typ GM 50 combi. Cirka 0,2-0,3 m av den ytligaste mulljorden provtogs. Delprovpunkterna är namngivna DP101-DP113. Lika delar mulljord från respektive provpunkt blandades samman till samlingsprov benämnda SP3-SP7. Samlingsprover av mulljord uttogs också i de två befintliga växthusen. Proverna uttogs med spade under odlingsbord och markplattor. Tabell 3. Samlingsprover av mulljord. Samlingsproverna är en blandning av flera delprover som uttagits inom respektive område. Fullständigt fältprotokoll återfinns i bilaga 2. Delområden (SP) SP3 SP4 SP5 SP6 SP7 SP8 stora växthuset SP9 Lilla växthuset Delprovpunkter (DP) 2 delprover 3 delprover 4 delprover 2 delprover 2 delprover Flertal prover uttogs av mulljord under bord och markplattor 17 (30)

18 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Delområdenas läge redovisas i figur 9. Delområdena SP1 och SP2 från den översiktliga undersökningen är angivna i figur Grundvattenprovtagning 4 st grundvattenrör (PEH Ø 50 mm) med två meter filter installerades i fyra punkter i samband med jordprovtagningen. Grundvattenrörens filterdel kringfylldes med sand. Vid markytan tätades röret med bentonit för att förhindra ytvatteninträngning. De rör som är belägna på asfalterade ytor har kapats i nivå med markytan och skyddas av en körbar betäckning. Vattenvolymen i samtliga rör omsattes med peristaltisk pump innan provtagning. Provtagning genomfördes med engångsbailer då grundvattennivån åter stabiliserats. Grundvattnet placerades i provtagningskärl avsedda för ändamålet och transporterades i kylväska till Eurofins Environment. I samband med vattenprovtagningen utfördes fältmätning av ph och konduktivitet. 8.5 Analysprogram Utförda laboratorieanalyser redovisas nedan. Tabell 4. Analysprogram för jordprover. Analys Antal prov Metaller 10 st inkl. kvicksilver 8 PAH16 2 PFAS 11 enligt SLV 2 Klororganiska pesticider 7 Tabell 5. Analysprogram för grundvattenprover. Prov Analys Kommentar MP101 MP102 MP105 MP106 Metaller inkl. kvicksilver, BTEX, alifater, aromater, PAH16, Screening Terrattest, S-VOC Metaller inkl. kvicksilver, BTEX, alifater, aromater, PAH16,, klorerade alifater, S-VOC PFAS 11 st enligt SLV, BTEX, alifater, aromater, S-VOC Metaller inkl. kvicksilver, BTEX, alifater, aromater, PAH16, S- VOC Metallerna har filtrerats på laboratorium Metallerna har filtrerats på laboratorium Metallerna har filtrerats på laboratorium 18 (30)

19 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport RESULTAT 9.1 Fältobservationer Inom området har fyllning påträffats i ett varierande djup av 0,4-1,6 m mäktighet. Fyllningen består överst av krossmaterial, därefter av grusig sand eller mullig siltig sand. Inom plantskolans område påträffades ställvis mulljordslager motsvarande ca 1 m tjocklek. Troligen har ytterligare matjord påförts. I MP107 noterades asfalt i fyllningen. I övrigt noterades inget anmärkningsvärt avseende jordprovernas sammansättning. Ingen lukt av olja/petroleum eller annat okulärt avvikande noterades. Den fria grundvattenytan har påträffats på 2,8-3,6 m djup. Tabell 6. Uppmätta grundvattenytor i installerade grundvattenrör. Provpunkt Grundvattennivå i rör [mumy] MP1 2,8 MP5 3,6 MP101 2,8 MP102 3,6 MP105 3,3 MP106 3,3 Mätning av flyktiga kolväten har utförts på samtliga prov. Generellt erhölls inga mätbara er alternativt mycket låga. Detaljerade fältobservationer återfinns i Bilaga (30)

20 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 14. Stora växthuset. Figur 15. Golv i stora växthuset. Mulljord påträffades under bord och markplattorna. 20 (30)

21 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 16. Norra delen av handelsträdgårdsområdet. I bakgrunden syns bostäder på Hyveln 1. Figur 17. Brandstationen. På denna asfaltsyta har det enligt Räddningstjänsten skett brandövningar. Vy mot öster. 21 (30)

22 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Figur 18. Placering av MP102. Figur 19. Brandstationen till väster, den grafiska industrin till höger. 9.2 Analysresultat Grundvatten 22 (30)

23 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport I grundvattnet uttaget i MP105 har PFOS uppmätts i en koncentration av 860 ng/l. Summa PFAS 11 uppgår till 900 ng/l. I MP101 och MP102 förekommer fem semivolatila ämnen: Tripropylene glycol monomethyl ether Dibutyl phthalate (DBP) Tri(1,2-propyleneglycol), monomethyl ether Tripropylene glycol 2-Hexanol, 2-methyl- I MP101 har er av styren, triklormetan och bromdiklormetan uppmätts. I MP102 förekommer låga er av tetrakloreten. Jord PFOS har uppmätts i båda proven som analyserats med avseende på PFAS. Båda proverna innehåller er över riktvärdet för MKM. DDT har detekterats i samtliga prover som analyserats för pesticider. I SP3, SP4 samt i stora växthuset överskrids riktvärdet för KM. I övriga punkter varierar erna mellan TS där riktvärdet för KM uppgår till 100 TS. Avseende metaller överskrids ej Naturvårdsverkets generella riktvärden. Att notera är dock att metallerna generellt är högre i handelsträdgårdsområdet än på övriga delar av kvarteret. På handelsträdgårdsområdet överskrids nivå för mindre än ringa risk för flertalet prov och ämnen. Analysresultaten har sammanställts och jämförs med tillämpliga riktvärden i bilaga BEDÖMNING AV FÖRORENINGSSITUATIONEN Föroreningar i jord har påträffats på den tidigare handelsträdgården. Flera olika pesticider har påträffats men det är endast DDT som överskrider det generella riktvärdet för känslig markanvändning. Övriga pesticider som påträffats är hexaklorbensen, pentakloranilin och qvintozen. Högst er DDT uppmättes i jorden från det stora växthuset. Medelen DDT i analyserade jordprover uppgår till 88 TS. DDT över riktvärde, utöver växthuset, har påträffats på grönytan mellan växthusen och Parkgatan. Noteras kan att DDT även uppmätts på gräsytan norr om befintligt bostadshus vilket talar för att man odlat över större ytor än vad som antagits i undersökningsskedet. Vid platsen där brandövning skett förekommer er över riktvärde för PFOS i jord. På nivån 1-2 m i MP105 har er >20 ggr riktvärdet för MKM uppmätts. Höga koncentrationer har också påträffats i grundvattnet. Utbredningen av påverkad jord och grundvatten kan ej bedömas utifrån tillgängligt underlag. 23 (30)

24 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport I terrattestscreeningen i MP101 har styren, triklormetan och bromdiklormetan uppmätts. Styren används vid plasttillverkning samt används som förtunningsmedel och lösningsmedel. Triklormetan kan förekomma naturligt i naturen, men används också som lösningsmedel och vid tillverkning av kemikalier 15. Det kan även bildas då dricksvatten kloreras 16. Bromdiklormetan används som köldmedium och lösningsmedel, och kan också bildas genom reaktion med klor 17. Det saknas svenska riktvärden för dessa ämnen. Dock finns riktvärden från Nederländerna avseende styren och triklormetan, vilka de uppmätta erna ej överskrider. I grundvattnet i MP102 har tetrakloreten påfunnits. Koncentrationen underskrider Livsmedelsverkets nivåer för otjänligt dricksvatten. Det är inte känt att verksamheter i undersökningsområdet eller i närheten skall ha använt trikloreten i sina processer. Klorerade lösningsmedel i jord och grundvatten har en komplicerad spridningsbild då ämnena är tyngre än vatten och därmed sjunker i grundvattenakvifären till dess att ett tätt lager påträffas. Det medför att källan kan vara svår att spåra utifrån de analysresultat som erhållits i denna undersökning. I SVOC-screeningen i MP101 och MP102 påträffades flera propylenglykoler. Ytterligare påfanns er av dibutylftalat (DBP) och hexanol, 2-methyl. DBP är ett utfasningsämne och finns med på kandidatförteckningen 18 och tillståndslistan 19 då det är klassat som reproduktions- och hormonstörande. Alkoholerna kan användas som lösningsmedel i exempelvis färger, bläck, lackborttagare och liknande. DBP är en mjukgörare som kan förekomma i exempelvis PVC och kan även användas som tillsats i tryckbläck och lim. Orsaken till förekomsten av dessa ämnen är oklar då påverkan kan komma dels från verksamheterna, och dels som diffust antropogent tillskott. Möjligt är att ämnena kan härröra från den grafiska industrin på Hyvlaren 5. Dock har samma ämnen påträffats även i MP101, som ligger i andra änden av planområdet, där påverkan från grafiska industrin torde avta. I MP106 kunde dessa ämnen ej påvisas. Metallerna i grundvattnet bedöms vara låga till måttliga. De nya analysresultaten tyder ej på att arsenik förekommer i förhöjda er i grundvattnet. Att notera är att grundvattnets ph-värde är att bedöma som högt enligt SGU:s bedömningsgrunder för grundvatten. Enligt densamma klassas konduktiviteten som låg Föroreningarnas egenskaper DDT är en insekticid som förbjöds på 70-talet. DDT har mycket låg löslighet i vatten och anses därmed vara orörlig, då Koc-värdet överskrider DDT och dess nedbrytningsprodukter är bioackumulerbara och har även lång nedbrytningstid. Halveringstiden har uppskattats till mellan 2-25 år. Människor kan vid högre doser av DDT drabbas av akut förgiftning och 15 Natruvårdsverket. Kloroform (CHCI3) 16 TOXFAQs Chloroform 17 Institutet för miljömedicin 18 Reachförordningen. Kandidatförteckningen. 19 Reachförordningen. Tillståndsförteckningen. 24 (30)

25 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport långvarig exponering kan skada fortplantningsförmågan och orsaka leverskador. DDT finns sedan 2016 upptagen i Naturvårdsverkets generella riktvärden 20. PFAS, högfluorerande ämnen, är en stor ämnesgrupp med många olika enskilda ämnen, varav de flesta ej är undersöka i syfte att utreda dess hälsooch miljöeffekter. I djurtester har vissa PFAS-ämnen visat sig ge negativa effekter på reproduktion, immunsystem och hormoner, och vissa är misstänkta för att vara cancerframkallande. Osäkerheten är stor rörande PFAS påverkan på människors hälsa och negativa effekter på miljön. PFOS bedöms utifrån dagens kunskap vara den farligaste ur hälsosynpunkt. PFOS är persistent, bioackumulerande och toxiskt Skyddsobjekt Följande skyddsobjekt inom och i anslutning till området har identifierats; Människor som besöker eller bor i området Markmiljön Grundvatten, området ligger ovan stort grundvattenmagasin Ytvatten nedströms, Kyllingsån 10.3 Spridningsförhållanden Pesticider förekommer i den omättade zonen i den ytliga mulljorden inom plantskolans område. DDT binder starkt till organiskt material och kan i det närmaste betraktas som immobil. Spridning genom ytvatten och erosion på Hyvlaren 4 bedöms som liten, då DDT har mycket låg löslighet i vatten och vegetationen skyddar mot erosion. PFAS har påträffats i den omättade zonen och sprids via infiltrerande ytvatten. Området är asfalterat, vilket bedöms minska infiltrationen. Asfalten är dock inte ett tätt material, varvid en viss infiltration ändå sker. PFAS sprids sedan till grundvattnet. Jorden inom området utgörs av sand och bedöms vara mycket genomsläpplig och spridningshastigheten hög. På den asfalterade ytan där brandövning skett finns en dagvattenbrunn. Spridning av vattenburna föroreningar har sannolikt också kunnat ske via ledningsgravar. Övriga ämnen som påträffades i analys för S-VOC och terrattest sprids även de med grundvattnet. Alla föroreningarna har dock inte kunnat härledas till förekomst i jord, varvid bedömningen av spridningsförutsättningarna är osäker, då påverkan även kan ske fastigheter/platser utanför undersökningsområdet. 20 SGI SGI (30)

26 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Damning kan medföra att partikelbundna föroreningar sprids. Då ytorna vid brandövningsplatsen är hårdgjorda förväntas ingen damning ske och spridningsvägen bedöms aktuell först då grävarbeten sker Exponeringsvägar Följande exponeringsvägar bedöms relevanta utifrån nuvarande och framtida markanvändning: Oralt intag av jord Förtäring av växter odlade inom området Direktkontakt via hud Inandning av damm Risken för inträngning av PFOS-ångor i byggnad bedöms ej vara en relevant exponeringsväg då risk för påverkan från ånginträngning i byggnad är mg/kg TS. Inget dricksvattenuttag görs på fastigheterna eller i närområdet, vilket medför att dricksvattenintag ej är en relevant exponeringsväg Riskbedömning Inom området förekommer det flertal föroreningar i grundvattnet varav PFAS är mycket spridningsbenägen. Dessutom förekommer klorerade lösningsmedel, om än i låga er, som har ett komplicerat spridningsmönster. Lösningsmedel i relativt låga er har ett komplicerat rörelsemönster i mark. Jordens genomsläpplighet leder till att föroreningarna lätt kan transporteras med grundvattnet. Det förekommer också ledningsschakt och dräneringar som också utgör en spridningsväg. Undersökningsområdet ligger inom en av SGU identifierad grundvattenförekomst som utnyttjas för dricksvatten, även om uttaget sker på annan plats. Riktvärdet för PFOS i grundvatten styrs av skydd av grundvatten som en naturresurs. Omfattningen av förorenat grundvatten och jord är idag ej tillräckligt undersökt och påverkan på grundvattenförekomsten kan ej till fullo bedömas utifrån befintligt underlag. Undersökningar från andra brandövningsplatser visar också att dessa ämnen frekvent sprider sig till grundvatten i berggrunden, även när jordlagren är betydligt tjockare och mindre genomsläppliga. Förekomsten av PFAS i jord bedöms ej utgöra en risk för människors hälsa vid pågående markanvändning då området är asfalterat. Om marken istället används för bostadsändamål kan det inte uteslutas att det föreligger risker för exponering av förorenad jord, då erna som påträffats är höga. Även DDT som förekommer i mulljord kan utgöra en risk för om marken skulle komma att användas för bostadsändamål. Risker förväntas kunna uppstå om förorenade massor förekommer i ytskikt på sådana områden som kan komma att användas för odling och lekytor. Risken beror därav hur den framtida bostadsanvändningen utformas och huruvida ytor skall hårdgöras och besås. 26 (30)

27 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Det skall påpekas att det redan finns ett bostadshus på Hyvlaren 4. Odling för privatkonsumtion inom fastigheten kan därmed medföra risker för de boende. De semivolatila ämnena som påfunnits i screeningarna utgörs av alkoholer och mjukgörare. Endast ett av ämnena finns på en begränsningslista, övriga ämnen är vanligt förekommande kemikalier med breda användningsområden. Möjligt är att de verksamheter som historiskt funnits på platsen och i närområdet har orsakat föroreningarna. Det kan dock inte uteslutas att vissa av ämnena förekommer på grund av diffus antropogen påverkan. Det saknas idag bedömningsunderlag avseende flera av ämnenas påverkan, bakgrundser och förekomst i miljön, vilket innebär svårigheter att bedöma risker och påverkan. Utifrån nuvarande kunskapsläge bedöms ändå funna er i vatten vara relativt låga. Inom planområdet görs inget dricksvattenuttag, varvid människor inte bedöms exponeras för grundvattenburna föroreningar inom området. Arsenik har ej påträffats i förhöjda er i den kompletterande undersökningen. Källa till en eventuell arsenikförorening har ej kunnat lokaliseras. Risken att det förekommer arsenik i sådana er att det kan utgöra en risk för människors hälsa bedöms som låg. 11 SAMLAD BEDÖMNING OCH SLUTSATSER Det förekommer föroreningar med hög farlighet inom området såsom PFOS och DDT, vilka kan utgöra en risk för människors hälsa om marken används för bostadsändamål. Det föreligger också risk för påverkan av miljön. Halterna av PFAS i jord bedöms utgöra en oacceptabel risk vid framtida bostadsexploatering och kompletterande undersökningar krävs för att kunna bedöma behovet av åtgärder och vilka kostnader detta är förenat med. Risk finns att det förekommer en pågående spridning av PFAS från jord till grundvatten och kompletterande undersökningar är nödvändiga för att klargöra påverkan på grundvattnet i området. Inför att kompletterande undersökningar utförs rekommenderas att en provtagningsplan tas fram. Provtagningsplanen skall granskas av Vårgårda kommun och berörda tillsynsmyndigheter. Verksamheterna på platsen bedöms ha varit av sådan art att de kan helt eller delvis ha gett upphov till de ämnen som påträffades i screening-analyserna. I urbana miljöer förekommer dock ibland en bakgrunds av många ämnen varvid alla ämnenas ursprung inte helt kan fastställas. Mulljordsmassorna som innehåller DDT kan ej användas på lekytor och på sådana områden där odling kan tänkas förekomma. Det kan dock finnas andra användningsområden för den förenade jorden än deponering, exempelvis på industrimark. Mulljorden som 27 (30)

28 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport förekommer i växthusen innehåller en del glas och liknande, vilket skall beaktas vid eventuell återanvändning av massorna. Återvinning av jordmassor innehållande DDT skall samrådas med aktuell tillsynsmyndighet Myndighetskontakt Det råder upplysningsplikt för den som äger eller brukar en fastighet gällande upptäckt av föroreningar enligt miljöbalken. Enligt 10 kap 11 skall tillsynsmyndighet genast underrättas. Vi rekommenderar därför att en kopia av denna rapport skickas in till den kommunala tillsynsmyndigheten. Mitta AB Skövde John Norman Rebecca Friberg 28 (30)

29 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport REFERENSER Institutet för miljömedicin. IMM-Rapport nr 2/2006. Hälsoriskbedömning av trihalometaner i bassängbad. Karolinska institutet, Stockholm Länsstyrelsens webb-gis. ( ). Tillgänglig på internet: Mitta AB Översiktlig miljöteknisk undersökning. Kv Hyvlaren, Vårgårda kommun. Naturvårdsverket. Kloroform (CHCI3). Tillgänglig på internet: Sida senast uppdaterad Naturvårdsverket. Kartverktyget Skyddad natur. Tillgänglig på internet: Hämtad Reachförordningen. Tillståndsförteckningen. Tillgänglig på internet: Hämtad Reachförordningen. Kandidatförteckningen. Tillgänglig på internet: Hämtad SGI. (2015). Preliminära riktvärden för högflourerade ämnen (PFAS) i mark och grundvatten. SIG Publikation 21. Linköping SGI. (2013). Miljötekniska undersökningar vid handelsträdgårdar. Erfarenheter och rekommendationer. Publikation 2. Linköping SGU. (2013). Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. SGU. Kartvisare Jordarter 1: : Tillgänglig på internet: Hämtad Sveriges geologiska undersökning SGU. Brunnsarkiv. Sveriges geologiska undersökning. Kartvisaren brunnar. Tillgänglig på internet: Hämtad Sveriges geologiska undersökning SGU. Kartvisare grundvattenmagasin. Tillgänglig på internet: Hämtad TOXFAQs Chloroform. Tillgänglig på internet: Hämtad Viss. ID SE Tillgänglig på internet: Hämtad (30)

30 Kv. Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Viss. SE Tillgänglig på internet: d. Hämtad (30)

31 BILAGA 1

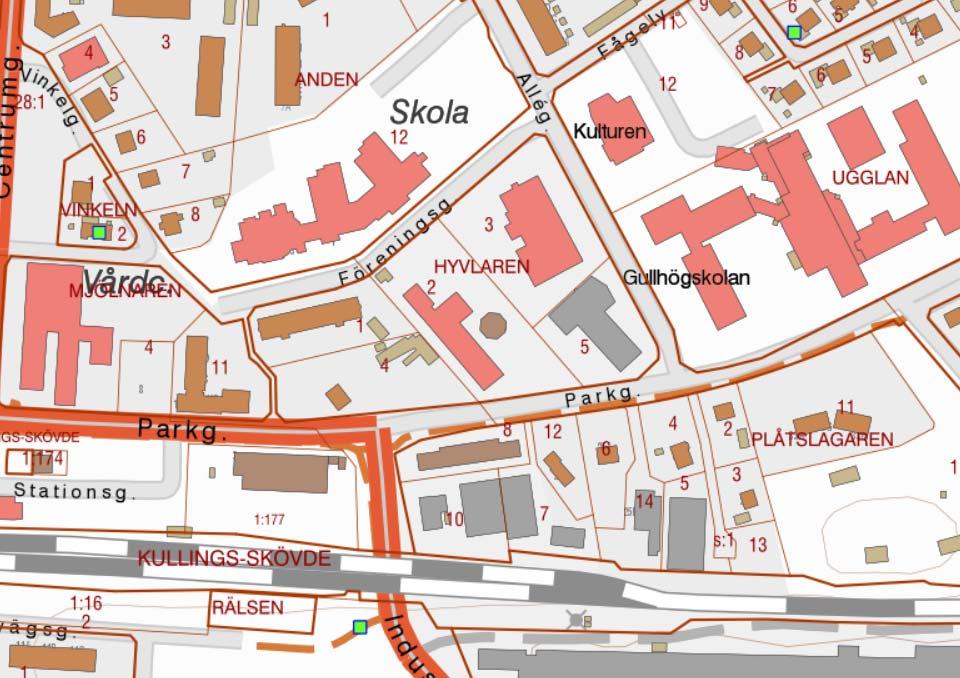

32 Industrigatan Fågelvägen Kulturen Allégatan Föreningsgatan Folkets hus Parkgatan

33

34 BILAGA 2

35 BILAGA 2 Flygfoto 1959

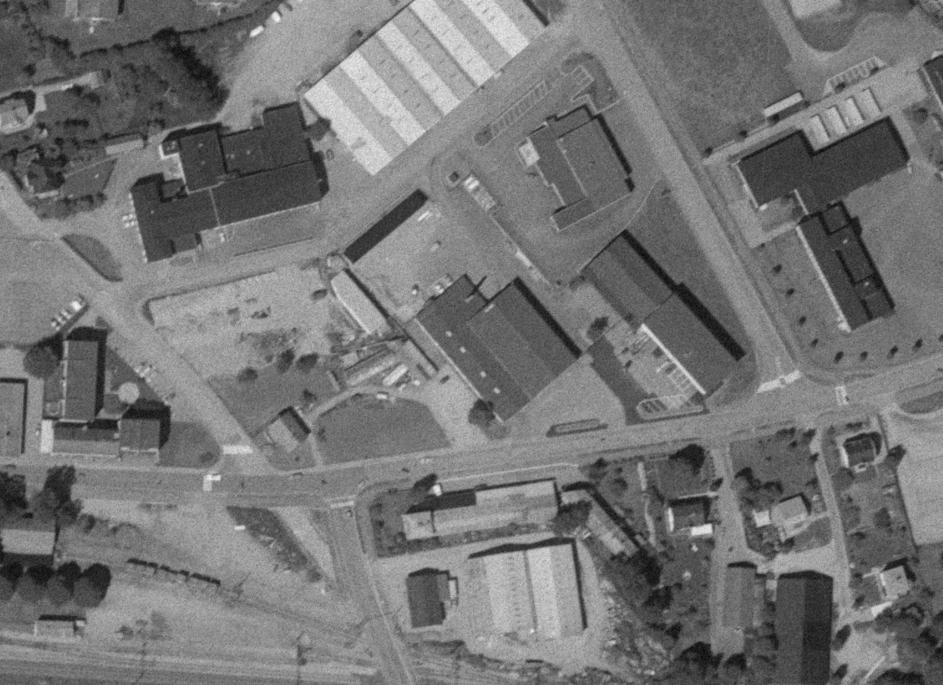

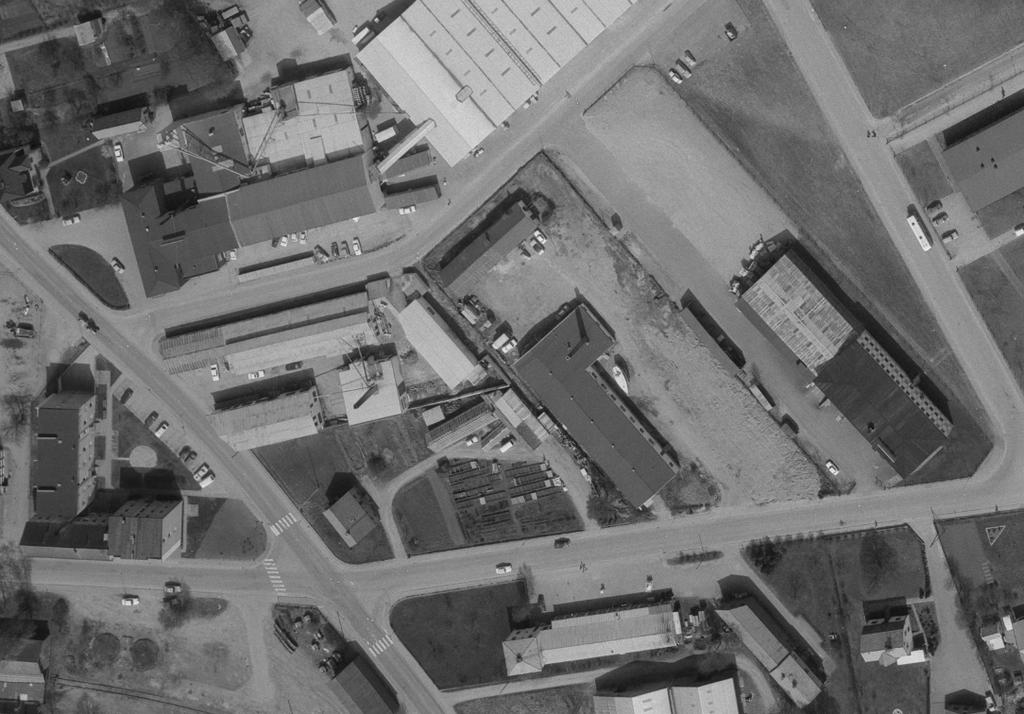

36 BILAGA 2 Flygfoto 1976

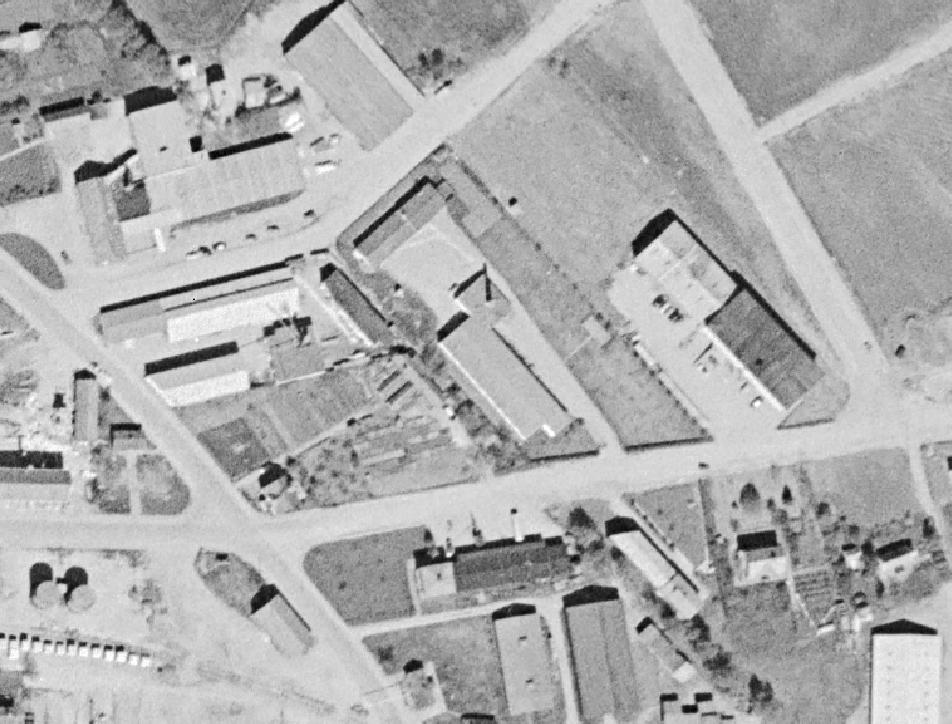

37 BILAGA 2 Flygfoto 1986

38 BILAGA 3

39 Provtagningsmetod Skruvprovtagning Väder vid provtagningstillfälle 10 C, soligt Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Vältvägen Skövde Kvarteret Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Fältarbete utfört av: R.F, J.N & J.J Utförda analyser 1 PID Petroleum Metaller PFAS Påträffad förorening 3 Anmärkning / fältnotering MP101 Gvy uppmätt i rör 2,80 mumy (181031) 1 0,0-0,5 Mörkbrun mullig siltig SAND 0 Rötter 2 0,5-1,0 Brun SAND 0 3 1,0-1,5 Brun SAND 0 4 1,5-2,0 Brun SAND 0,4 5 2,0-2,5 Brun ngt siltig SAND 0 6 2,5-3,0 Brun ngt siltig SAND 0 7 3,0-3,5 Brun SAND 0,3 8 3,5-4,0 Brun SAND 0 MP102 Gvy upmätt i borrhål 3,60 mumy (181031) 1 0,0-0,03 Asfalt 2 0,03-0,5 Brun FYLLNING / grus sand / 0 3 0,5-1,0 Brun FYLLNING / grus sand / 0 PAH16 X Tegel 4 1,0-1,5 Brun siltig SAND 0 5 1,5-2,0 Brun siltig SAND 0 6 2,0-2,5 Brun SAND 0 7 2,5-3,0 Brun SAND 0 8 3,0-3,5 Brun SAND 0 9 3,5-4,0 Brun SAND 0 MP ,0-0,03 Asfalt 1,7 Oljelukt 2 0,03-0,4 Brun FYLLNING / grus sand / 0,2 3 0,4-1,0 Ljusbrun grusig SAND 0,4 Siltskikt 4 1,0-1,5 Brun siltig SAND 0,4 Siltskikt 5 1,5-2,0 Brun SAND 0 Siltskikt 6 2,0-2,5 Brun SAND 0 7 2,5-3,0 Brun SAND Ej påse 8 3,0-3,5 Brun siltig SAND 0 X Mörkare lager i avvikand efärg 9 3,5-4,0 Brun ngt siltig SAND MP ,0-0,04 Asfalt 2 0,04-0,2 Grå FYLLNING / grus sand / Kross 3 0,2-0,5 Brun FYLLNING / grus sand / 0 4 0,5-0,7 brun ngt mullig siltig SAND 0 X Troligen äldre markyta 5 0,7-1,2 Ljusbrun grusig SAND 0 6 1,2-2,0 Ljusbrun SAND 0 7 2,0-2,2 Ljusbrun SAND 0 8 2,2-2,4 Brun ngt lerig sandig SILT 0 9 2,4-3,0 Ljusbrun SAND ,0-3,5 Ljusbrun SAND ,5-4,0 Ljusbrun SAND 0 Förklaring till tabell: 1 Val av analys markeras med X eller textangivelse. 2 analys omfattar BTEX, alifater, aromater, PAH16 3 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad överskrider KM. Orange markering innebär att rubricerad överskrider MKM.

40 Provtagningsmetod Skruvprovtagning Väder vid provtagningstillfälle 10 C, soligt Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Vältvägen Skövde Kvarteret Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Fältarbete utfört av: R.F, J.N & J.J Utförda analyser 1 PID Petroleum Metaller PFAS Påträffad förorening 3 Anmärkning / fältnotering MP ,-0,05 Asfalt 2 0,05-0,5 Brun FYLLNING / grus sand / 0 3 0,5-1,0 Brun FYLLNING / grus sand / 0 X PFOS 4 1,0-1,6 Brun FYLLNING / grus sand / 0 5 1,6-2,0 Ljusbrun SAND 0 X PFOS 6 2,0-2,5 Brun siltig SAND 0 7 2,5-3,0 Brun siltig SAND 0 8 3,0-3,5 Brun sandig SILT 0 Sandskikt 9 3,5-4,0 Brun siltig SAND 0 MP ,0-0,07 Asfalt 2 0,07-0,6 Brun FYLLNING / sten grus sand / 0,5 3 0,6-0,7 Brun ngt mullig siltig SAND 4 0,7-1,1 Rostbrun SAND 0,5 5 1,1-1,6 Ljusbrun ngt siltig SAND 0 6 1,6-1,9 Brun sandig SILT 0 Rostfläckar 7 1,9-2,5 Ljusbrun SAND 0 8 2,5-3,0 Ljusbrun SAND 0 Rostskikt, ev alunskiffer 9 3,0-3,5 Brun SAND ,5-4,0 Brun SAND 0 MP ,0-0,05 Asfalt 2 0,05-0,5 Brun FYLLNING / grus sand / 0 PAH16 X 3 0,5-1,0 Brun FYLLNING / grus sand / 0 4 1,0-1,6 Brun FYLLNING / grus sand / 0,3 5 1,6-2,0 Ljusbrun SAND 0 6 2,0-2,5 Ljusbrun SAND 0 7 2,5-3,0 Ljusbrun SAND 0 8 3,0-3,6 Ljusbrun sandig SILT 0 9 3,6-4,0 Ljusbrun ngt siltig SAND 0,8 Asfaltslkumpar i fyllningen Förklaring till tabell: 1 Val av analys markeras med X eller textangivelse. 2 analys omfattar BTEX, alifater, aromater, PAH16 3 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad överskrider KM. Orange markering innebär att rubricerad överskrider MKM.

41 Bilaga 3 Provtagningsmetod Skruvprovtagning Väder vid provtagningstillfälle 10 C, soligt Provpunkt löpnmumm er Djup [mumy] Kvarteret Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Ytprovtagning plantskola Fältarbete utfört av: R.F, J.N & J.J Utförda analyser 1 Jordartsbenämning SP ,0-0,3 Mörkbrun FYLLNING / mulljord silt sand / Rötter Metaller Klororganisk a pesticider Påträffad förorening 2 Anmärkning / fältnotering 2 0,3-0,5 Mörkbrun mullig siltig SAND Rötter, troligen äldre markyta 0,5-1,0 Brun siltig SAND X X DDT ,0-0,3 Mörkbrun FYLLNING / mulljord silt sand / Rötter 2 0,3-0,5 Mörkbrun mullig siltig SAND Rötter, troligen äldre markyta SP ,0-0,2 Mörkbrun mullig siltig SAND Rötter 0,2-0.7 Brun siltig SAND 0,7-1,0 Brun grusig SAND 104 X DDT 1 0,0-0,3 Mörkbrun mullig siltig SAND Rötter 0,3-1,0 Brun siltig SAND Finsand ,0-0,3 Mörkbrun mullig siltig SAND Rötter 0,3-1,0 Brun siltig SAND SP ,0-0,3 Mörkbrun mullig siltig SAND Rötter 0,3-1,0 Brun SAND ,0-0,3 Mörkbrun mullig siltig SAND Rötter 0,3-1,0 Brun ngt grusig siltig SAND ,0-0,3 Mörkbrun mullig siltig SAND 0,3-1,0 Brun SAND ,0-0,35 Mörkbrun FYLLNING / mulljord silt sand / Lite plast 2 0,35-0,6 Mörkbrun mullig siltig SAND Troligen äldre markyta Brun SAND SP ,0-0,35 Mörkbrun FYLLNING / mulljord silt sand / 2 0,35-0,8 Brun ngt mullig ngt grusig siltig SAND 0,6-1,0 Brun grusig SAND X ,0-0,3 Mörkbrun FYLLNING / mulljord silt sand / Rötter 0,3-0,5 Brun FYLLNING / mulljord grus sand / Tegel 0,5-1,0 Brun FYLLNING / mulljord grus sand / SP ,0-0,3 Mörkbrun FYLLNING / mulljord silt sand / Rötter 2 0,3-0,5 Brun FYLLNING / mulljord silt sand / Tegel 3 0,5-1,0 Brun FYLLNING / mulljord grus sand / X X ,0-0,3 Mörkbrun mullig siltig SAND 2 0,3-0,4 Brun mullig siltig SAND Vältvägen Skövde X X

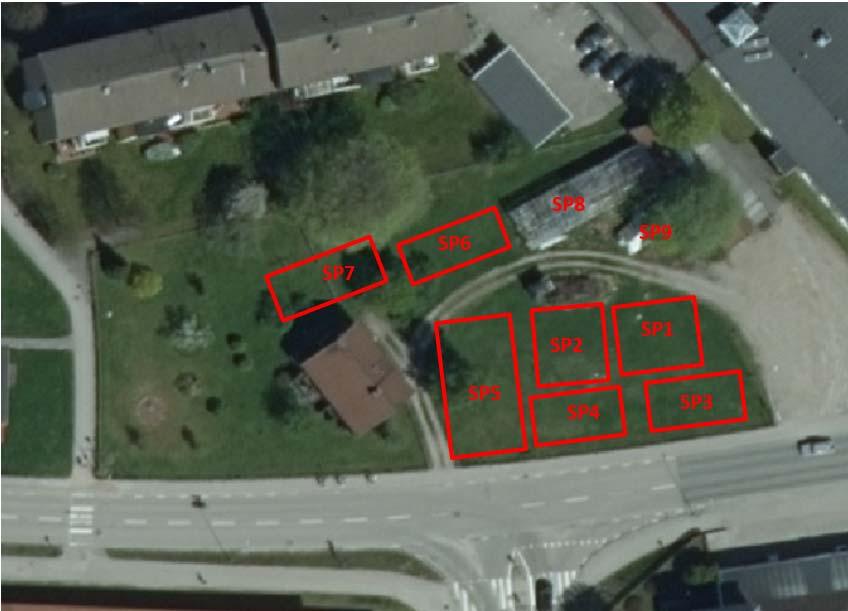

42 Bilaga 3 SP8 Samlingsprov mulljord stora växthuset X DDT SP9 Samlingsprov lilla växthuset X X Förklaring till tabell: 1 Val av analys markeras med X eller textangivelse. 3 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. De prover som ingår i respektive samlingsanalys har markerats med fet stil. Gul markering innebär att rubricerad överskrider KM. Orange markering innebär att rubricerad överskrider MKM.

43 Bilaga 3

44 Bilaga 2 Jordart- och provtagningstabell Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Kv. Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Skruvborr Väder vid provtagningstillfälle -5 C, Regnigt Fältarbete utfört av: R.F., J.N.& J.J. ( ) Utförda analyser *1 Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Metaller PCB Pesticider ph, kondüktivite t PAH16 Redoxpot. PID Resultat MP1 Uppmätt gvy i rör 2,6mumy (171204). X X X As Påträffad förorening* 2 Anmärkning / fältnotering 1 0-0,5 Mörkbrun siltig SAND X X X 0 Prov uttaget på 0-0,3m. Ev fyllning 2-1,0 Brun ngt grusig SAND 0 Ev. fyllning, ser omblandat ut 3-1,6 Brun SAND 0 4-2,0 Ljusbrun siltig SAND 0 Finsand, blött 5-2,5 Grå siltig SAND 0 Finsand 6-3,0 Grå siltig SAND X <5 Finsand 7-3,6 Gråbrun SAND <5 8-4,0 Gråbrun siltig SAND <5 Siltskikt 3,8mumy MP2 Uppmätt vy i bh 2,7mumy (171204) ,05 Asfalt 2-0,3 Grå FYLLNING /kross/ <5 3-0,4 Brun FYLLNING /silt sand/ 0 4-0,6 Mörkbrun FYLLNING /mulljord silt sand/ X X X 0 5-1,0 Brun ngt siltig SAND <5 6-1,2 Ljusbrun SAND <5 Finsand, lerskikt 1,3mumy, ev alunskiffer? 7-1,5 Ljusbrun ngt lerig siltig SAND <5 Finsand, ev alunskiffer 8-2,0 Ljusbrun siltig SAND <5 Finsand, alunskiffer? 9-2,5 Ljusbrun siltig SAND 0 Finsand 10-3,0 Ljusbrun siltig SAND <5 Finsand, alunskiffer? 11-3,5 Ljusbrun ngt siltig SAND <5 Finsand 12-4,0 Ljusbrun ngt siltig SAND <5 Finsand, alunskiffer? MP3 Uppmätt vy i bh 2,8mumy (171204) ,05 Asfalt 2-0,4 Grå FYLLNING /kross/ 0 3-0,5 Mörkbrun FYLLNING /mulljord silt sand/ - 4-1,0 Rostbrun ngt grusig siltig SAND X 0 5-1,7 Ljusbrun siltig SAND 0 Finsand 6-2,0 Ljusbrun ngt siltig SAND <5 Rostfläckig, finsand 7-2,5 Ljusbrun siltig SAND <5 8-3,0 Ljusbrun siltig SAND 0 Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad överskrider KM.Se vidare i Bilaga 3. Röd markering innebär att rubricerad överskrider MKM. Se vidare i Bilaga 3. Blå markering anger att riktvärde för grundvatten överskrids. Se vidare i Bilaga 3.

45 Bilaga 2 Jordart- och provtagningstabell Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Kv. Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Skruvborr Väder vid provtagningstillfälle -5 C, Regnigt Fältarbete utfört av: R.F., J.N.& J.J. ( ) Utförda analyser *1 Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Metaller Alifater, aromater BTEX PAH16 PFOS ph, kond PID Resultat Påträffad förorening* 2 Anmärkning / fältnotering MP ,05 Asfalt 2-0,5 Brun FYLLNING /grus sand/ 0 Tegel 3-1,0 Brun FYLLNING /grus sand/ X X X X 0 Tegel 4-1,5 Brun siltig SAND 0 5-2,0 Brun ngt siltig SAND <5 6-2,5 Mörkbrun ngt siltig SAND 0 7-3,0 Mörkbrun ngt siltig SAND 0 8-3,5 Mörkbrun ngt siltig SAND 0 9-4,0 Mörkbrun ngt siltig SAND 0 MP5 Uppmätt gvy i rör 3,4mumy (171204). X 1 0-0,05 Asfalt 2-0,4 Brungrå FYLLNING /kross/ <5 3-0,9 Brun ngt siltig SAND <5 4-1,4 Brun ngt siltig SAND 0 5-1,9 Brun ngt lerig siltig SAND <5 Varvigt 6-2,4 Brun siltig SAND - 7-2,9 Brun ngt siltig SAND <5 8-3,4 Brun siltig SAND <5 9-4,0 Brun siltig SAND <5 MP 6 Uppmätt vy i bh 2,4mumy (171204) ,05 Asfalt 2-0,3 Brungrå FYLLNING /kross/ 0 3-0,8 Mörkbrun FYLLNING /mulljord grus silt sand/ X 0 4-1,3 Mörkbrun ngt mullig ngt siltig SAND 0 5-1,8 Ljusbrun ngt siltig SAND 0 6-2,3 Brun siltig SAND 0 7-3,0 Brungrå siltig SAND X X 0 MP7 Uppmätt vy i bh 2,8mumy (171204) ,2 Grå FYLLNING /kross/ 2-0,5 Mörkbrun FYLLNING /mulljord grus silt sand/ X X X X ,7 Mörkbrun FYLLNING /mulljord grus silt sand/ <5 4-1,0 Brun ngt grusig siltig SAND 0 5-1,5 Ljusbrun siltig SAND <5 Finsand 6-1,7 Ljusbrun ngt grusig siltig SAND <5 Finsand 7-2,2 Ljusbrun siltig SAND <5 Finsand 8-2,8 Ljusbrun SAND <5 Finsand 9-3,0 Ljusbrun siltig SAND <5 Finsand Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad överskrider KM.Se vidare i Bilaga 3. Röd markering innebär att rubricerad överskrider MKM. Se vidare i Bilaga 3. Blå markering anger att riktvärde för grundvatten överskrids. Se vidare i Bilaga 3.

46 Bilaga 2 Jordart- och provtagningstabell Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Kv. Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Skruvborr Väder vid provtagningstillfälle -5 C, Regnigt Fältarbete utfört av: R.F., J.N.& J.J. ( ) Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Utförda analyser *1 Metaller Pesticider PAH16 PIDD Resultat Påträffad förorening* 2 Anmärkning / fältnotering P ,3 Mörkbrun FYLLNING /mulljord silt sand/ 0 2-0,7 Mörkbrun mullig siltig SAND 0 Ev. fyllning 3-1,0 Brun siltig SAND - Ev. fyllning P ,5 Mörkbrun mullig siltig SAND 0 Ev. fyllning 2-0,6 Mörkbrun ngt mullig siltig SAND 0 3-1,0 Brun siltig SAND - P ,5 Mörkbrun FYLLNING /mulljord silt sand/ 0 2-1,0 Brun ngt grusig siltig SAND - P ,3 Mörkbrun FYLLNING /mulljord silt sand/ x 0 2-0,6 Mörkbrun ngt mullig siltig SAND 0 3-1,0 Brun siltig SAND - P ,3 Mörkbrun FYLLNING /mulljord silt sand/ 0 2-0,5 Ljusbrun siltig SAND - 3-1,0 Mörkbrun/brun ngt grusig siltig SAND - P ,4 Mörkbrun mullig siltig SAND 0 Ev. fyllning 2-1,0 Mörkbrun/brun ngt grusig siltig SAND - P ,5 Mörkbrun mullig siltig SAND 0 Ev. fyllning 2-1,0 Mörkbrun/brun ngt grusig siltig SAND - P ,5 Mörkbrun FYLLNING /mulljord silt sand/ <5 Tegel 2-1,0 Mörkbrun/brun ngt grusig siltig SAND - Ev. fyllning P ,5 Mörkbrun mullig siltig SAND 0 Ev. fyllning 2-1,0 Ljusbrun ngt siltig SAND - Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad överskrider KM.Se vidare i Bilaga 3. Röd markering innebär att rubricerad överskrider MKM. Se vidare i Bilaga 3.

47 Bilaga 2 Jordart- och provtagningstabell Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Kv. Hyvlaren, Vårgårda kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Skruvborr Väder vid provtagningstillfälle -5 C, Regnigt Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Fältarbete utfört av: R.F., J.N.& J.J. ( ) Utförda analyser *1 Metaller Pesticider PAH16 PIDD Resultat Påträffad förorening* 2 Anmärkning / fältnotering SP1-1 X X DDT Samlingsprov bestående av lika delar: MP1-1 0,0-0,3 Mörkbrun siltig SAND P1 0,0-0,3 Mörkbrun FYLLNING /mulljord silt sand/ P2-1 0,0-0,5 Mörkbrun mullig siltig SAND P7-1 0,0-0,5 Mörkbrun mullig siltig SAND P8-1 0,0-0,5 Mörkbrun FYLLNING /mulljord silt sand/ SP2-1 X X DDT Samlingsprov bestående av lika delar: P3-1 0,0-0,5 Mörkbrun FYLLNING /mulljord silt sand/ P4-1 0,0-0,3 Mörkbrun FYLLNING /mulljord silt sand/ X Tangerar riktvärde för DDT P5-1 0,0-0,3 Mörkbrun FYLLNING /mulljord silt sand/ P6-1 0,0-0,4 Mörkbrun mullig siltig SAND SP1-2 Samlingsprov bestående av lika delar: P1-2 0,3-0,7 Mörkbrun mullig siltig SAND P2-2 0,5-0,6 Mörkbrun ngt mullig siltig SAND X Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad överskrider KM. Se vidare i Bilaga 3 Röd markering innebär att rubricerad överskrider MKM. Se vidare i Bilaga 3.

48 Kv Hyvlaren, Vårgårda kommun Kompletterande miljöteknisk undersökning Rapport Bilaga 3 INSTALLATIONSDATA SAMT FÄLTANALYSER AVSEENDE GRUNDVATTEN Projektnummer Provtagare Rebecca Friberg Projektbenämning Kv Hyvlaren Provtagningsdatum Metodik: Peristaltisk pump Engångsbailer Ytprovtagning med kärl 7,9 Uppstick rör [m] Gvy [mumy] Filterdjup [mumy] MP ,8 2 4 Ø50 PEH, 2 m filter MP , Ø50 PEH, 2 m filter MP , Ø50 PEH, 2 m filter MP , Ø50 PEH, 2 m filter Rörtyp ph Kondukt ivitet ms/m Tem p C Mängd omsatt vatten [l] Kommentar ANALYSER 8, ,3 10 Mycket grumligt 8,88 8 7,9 8 Ngt grumligt, klarnade eftersom 8, ,9 10 Mycket grumligt 8, ,9 10 l Mycket grumligt

49 Bilaga 2 Fältprotokoll vattenprovtagning Kvarteret Hyvlaren, Vårgårda kommun Projektnummer AO Provtagare Mitta AB Projektbenämning Kv Hyvlaren Provtagningsdatum Se Bilaga 3 Metodik: Peristaltisk pump Engångsbailer Ytprovtagning med kärl Provpunkt Uppstick rör [m] Gvy [mumy] Filterdjup [mumy] Mängd omsatt vatten [l] Plushöjd vattenyta Plushöjd markyta Temp C ph Konduktivitet ms/m Bedömning* 1 MP1 1,10 2,6 2,9 3,9 3 l 102,39 104,99 Analys utförd av labb MP5 0 m. Däxel 3,4 3,0 4,0 Ej omsatt pga liten vattenmängd 102,71 106,11 Analys utförd av labb Analys utförd av labb Analys utförd av labb Analys utförd av labb Analys utförd av labb Initialt klart vatten. Grumligt när omsättning gjorts. Mkt grumligt vatten och låg tillgång * 1 Till exempel lukt, syn, färg, vattenpåverkat.

50 BILAGA 4

51 Bilaga 3 Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Rapport Tabell 1 Analysresultat alifater, aromater, BTEX, PAH16 och metaller för vattenprover tagna inom kvarteret Hyvlaren i Vårgårda kommun. Jämförelse av uppmätta er görs mot riktvärden. Metallerna är filtrerade på laboratoriet. SGU ProvID Referensvärden Riktvärden Parameter Enheter på uppmätt och riktvärde MP5 MP1 Prov 1 MP1 Prov 2 Provtagningsdatum ph - 6,2 6,2 e.a 6,5-7, <7,5, >9,0/- Konduktivitet ms/m 12 20,8 e.a /- Klorid mg/l e.a e.a e.a 100/- Alkalinitet e.a e.a e.a Redoxpotential mv e.a e.a 210 PFOA ng/l PFOA (Perfluoroktansyr ng/l <10 e.a e.a PFOS (Perfluoroktansulfonsyr ng/l <10 e.a e.a BTEX mg/l Bensen mg/l < 0,00050 e.a e.a 10 0,001 0,5/1 0,05 0,03 0,001 Toluen mg/l 0,0011 e.a e.a 10 0,5/2 7 1 Etylbensen mg/l < 0,0010 e.a e.a 2 0,5/0,7 6 0,15 M/P/O-Xylen mg/l 0,0016 e.a e.a 3 0,5/1 3 Summa TEX mg/l 0,0032 e.a e.a Alifater och aromater mg/l Alifater >C5-C8 mg/l < 0,020 e.a e.a 2 0,3/1,5 3 Alifater >C8-C10 mg/l < 0,020 e.a e.a 1 0,15/1 0,1 Alifater >C10-C12 mg/l < 0,020 e.a e.a 1,5 0,3/1 0,025 Alifater >C5-C12 mg/l < 0,030 e.a e.a - Alifater >C12-C16 mg/l < 0,020 e.a e.a 3 3/1 - Alifater >C16-C35 mg/l < 0,050 e.a e.a 2 3/1 - Alifater >C12-C35 mg/l < 0,050 e.a e.a Analysresultat grundvatten SGU 2013 Klass 3 1 Risk för fri fas 2 Riktvärde SGU SPI 4 Ytvatten/ Våtmark SPI 5 Inträngning av ånga i byggnad Aromater >C8-C10 mg/l < 0,010 e.a e.a 3 0,5/0,15 0,8 Aromater >C10-C16 mg/l < 0,010 e.a e.a 0,5 0,12/0, Aromater >C16-C35 mg/l < 0,0050 e.a e.a 0,04 0,005/0, VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt

52 Bilaga 3 Oljetyp < C10 mg/l Ospec e.a e.a Oljetyp >C10 mg/l Utgår e.a e.a Parameter Enheter på uppmätt och riktvärde Prov MP5 MP1 MP1 SGU Referensvärden SGU 2013 Klass 3 1 Riktvärden Risk för fri fas 2 Riktvärde SGU SPI Ytvatten/ Våtmark SPI 5 Inträngning av ånga i byggnad VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt PAH16 Benzo(antracen < 0,010 e.a e.a 0,5 Krysen < 0,010 e.a e.a 0,2 Benzo(b,k) fluoranten < 0,020 e.a e.a 0.05 Benzo(pyren < 0,010 e.a e.a 0,01 0,05 -/0,01 Indeno(1,2,3-cd)pyren < 0,010 e.a e.a 0,05 Dibenzo(a,h)antracen < 0,010 e.a e.a Summa cancerogena PAH < 0,20 e.a e.a Naftalen 0,29 e.a e.a 70 Acenaftylen < 0,010 e.a e.a Acenaften < 0,010 e.a e.a Flouren < 0,010 e.a e.a Fenantren < 0,010 e.a e.a 5 Antracen < 0,010 e.a e.a 5 Fluoranten < 0,010 e.a e.a 1 Pyren < 0,010 e.a e.a Benzo(g,h,i)perylen < 0,010 e.a e.a 0.05 Summa övriga PAH 0,33 e.a e.a Summa PAH-L (låg molekylvikt) 0,3 e.a e.a / Summa PAH-M (medelhög molekylvikt) < 0,30 e.a e.a 10 5/15 10 Summa PAH-H (hög molekylvikt) < 0,30 e.a e.a 1 0,5/ PAH 'Benso(b)fluoranten Benso(k)fluoranten Benso(ghi)perylen Indeno(1,2,3-cd)pyren e.a e.a 0,1 -/0,1

53 Bilaga 3 Parameter Metaller *4 Enheter på uppmätt och riktvärde Prov MP5 MP1 MP1 SGU Referensvärden SGU 2013 Klass 3 1 Riktvärden Risk för fri fas 2 Riktvärde SGU SPI Ytvatten/ Våtmark SPI 5 Inträngning av ånga i byggnad VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt Arsenik (filtrerat) mg/l 0, ,016 0,0015 0,002-0,005 0,01 0,06 -/0,01 Barium (filtrerat) mg/l 0,03 0,082 0,086-0,625 Bly (filtrerat) mg/l 0, ,0011 0, ,001-0,002 0,01 0,075 -/0,01 Kadmium (filtrerat) mg/l 0, , , ,0005-0,001 0,005 0,006 -/0,005 Kobolt (filtrerat) mg/l 0, ,0029 0,0011-0,1 Koppar (filtrerat) mg/l 0, ,035 0,012 0,2-1,0 0,075 0,20/2 Krom (filtrerat) mg/l < 0, ,0031 0,0007 0,005-0,01 0,03 -/0,05 Kvicksilver (filtrerat) mg/l < 0,00010 <0,00010 <0, , , ,001 0,0003 -/0,001 Nickel (filtrerat) mg/l 0,0053 0,0034 0,0018 0,002-0,01 0,075 -/0,02 Vanadin (filtrerat) mg/l 0, ,014 0, Zink (filtrerat) mg/l 0,041 0,006 0,0036 0,01-0,1 0,8 Noter för tabell: < Innebär er under laboratoriets rapporteringsgräns. e.a Ämne ej analyserat 1 SGU. (2013). Bedömningsgrunder för grundvatten, SGU-rapport 2013:01. Tillståndsklass 3. Skalan för bedömning av vattnets tillstånd är för flertalet parametrar indelad i fem klasser: (1) Mycket låg till (5) Mycket hög (eller motsvarande). 2 SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Tabell Förslag på nivåer för bedömning av risk för fri fas. 3 SGU. (2016). Sveriges geologiska undersöknings författningssamlings föreskrifter om statusklassificering och miljökvalitetsnormer för grundvatten. Beslutade SGU-FS 2016:1. Avser den av ett ämne som ej bör överskridas. Riktvärdena avser grundvatten på nationell nivå. 4 Enligt SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk för påverkan och är angivna med avseende på Ytvatten/Våtmarker. 5 Enligt SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk då uppmätt i grundvatten utgör risk för inträngning av ånga i byggnad. 6 Riktvärden enligt VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value - "krav på vidare utredning" 7Gränsvärden för dricksvatten, SLV FS 2001:30 ( ). Riktvärde som anges är Tjänligt med anmärkning/otjänligt hos användaren. Gulmarkerad Orangemarkerad Rödmarkerad Understruken Fetstil Kursiv Anger att riktvärde från SGU överskrids. Anger att riktvärde från SPI överskrids. Anger att riktvärden från VROM överskrids. Anger att risk för fri fas föreligger Anger riktvärde för i vatten då inträngning av ånga i byggnader kan utgöra en risk. Anger att riktvärde för SLV:FS överskrids

54 Bilaga 3 Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Analysresultat jord Rapport Tabell 2 Analysresultat för BTEX, alifater, aromater, PAH16 samt metaller på jordprover tagna inom kvarteret Hyvlaren i Vårgårda kommun. Redovisning av er samt jämförelse mot riktvärden. Prov-ID Provbenämning BH1-2 MP2-4 MP3-4 MP4-3 MP6-3 MP6-7 MP7-2 MP1-6 MP1-1 SP1-1 MÄRR 1 Risk för KM 3 MKM Djup [m] 0,05-0,5 0,4-0,6 0,5-1,0 0,5-1,0 0,3-0,8 2,3-3,0 0,2-0,5 2,5-3,0 fri fas 2 Provtagningsdatum ANALYSPARAMETRAR Torrsubstans (%) 94, ,9 94,4 95,2 83,5 82,9 82,5 82,4 79,3 TOC % e. a e. a e. a e. a e. a e. a e. a e. a e. a e. a ph e. a e. a e. a e. a e. a e. a e. a e. a e. a e. a BTEX (mg/kg TS) Bensen e.a e.a e.a < 0,0035 e.a e.a < 0,0035 e.a e.a e. a 10 0,012 0,04 Toluen e.a e.a e.a < 0,10 e.a e.a < 0,10 e.a e.a e. a Etylbensen e.a e.a e.a < 0,10 e.a e.a < 0,10 e.a e.a e. a M/P/O-Xylen e.a e.a e.a < 0,10 e.a e.a < 0,10 e.a e.a e. a Summa TEX e.a e.a e.a < 0,20 e.a e.a < 0,20 e.a e.a e. a Summa BTEX e.a e.a e.a e.a e.a e.a e.a e.a e.a e. a Alifater och aromater (mg/kg TS) samt oljetyp Alifater >C5-C8 e.a e.a e.a < 5,0 e.a e.a < 5,0 e.a e.a e. a Alifater >C8-C10 e.a e.a e.a < 3,0 e.a <5,0 < 3,0 e.a e.a e. a Alifater >C10-C12 e.a e.a e.a < 5,0 e.a < 5,0 < 5,0 e.a e.a e. a Alifater >C12-C16 e.a e.a e.a < 5,0 e.a < 5,0 < 5,0 e.a e.a e. a Alifater >C5-C16 e.a e.a e.a <9,0 e.a e.a <9,0 e.a e.a e. a Alifater >C16-C35 e.a e.a e.a < 10 e.a < e.a e.a e. a Aromater >C8-C10 e.a e.a e.a < 4,0 e.a <10 < 4,0 e.a e.a e. a Aromater >C10-C16 e.a e.a e.a < 0,90 e.a < 0,90 < 0,90 e.a e.a e. a Metylkrysener/benzo(antracener e.a e.a e.a < 0,50 e.a < 0,50 < 0,50 e.a e.a e. a Metylpyren/fluorantener e.a e.a e.a < 0,50 e.a < 0,50 < 0,50 e.a e.a e. a Aromater >C16-C35 e.a e.a e.a < 0,50 e.a < 0,50 < 0,50 e.a e.a e. a Oljetyp <C10 e.a e.a e.a Utgår e.a Utgår Utgår e.a e.a e. a Oljetyp >C10 e.a e.a e.a Utgår e.a Utgår Ospec e.a e.a e. a Riktvärden

55 Bilaga 3 Parameter PAH16 (mg/kg TS) Prov samt djup [m] BH1-2 MP2-4 MP3-4 MP4-3 MP6-3 MP6-7 MP7-2 MP1-6 MP1-1 SP1-1 MÄRR 1 Risk för KM 3 0,05-0,5 0,4-0,6 0,5-1,0 0,5-1,0 0,3-0,8 2,3-3,0 0,2-0,5 2,5-3,0 Benzo(antracen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 0,05 e.a e.a e. a Krysen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 0,043 e.a e.a e. a Benzo(b,k)fluoranten < 0,030 0,075 e.a < 0,030 e.a < 0,030 0,13 e.a e.a e. a Benzo(pyren < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 0,051 e.a e.a e. a Indeno(1,2,3-cd)pyren < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 0,059 e.a e.a e. a Dibenzo(a,h)antracen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Naftalen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Acenaftylen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Acenaften < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Flouren < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Fenantren < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Antracen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 < 0,030 e.a e.a e. a Fluoranten < 0,030 0,046 e.a < 0,030 e.a < 0,030 0,08 e.a e.a e. a Pyren < 0,030 0,044 e.a < 0,030 e.a < 0,030 0,075 e.a e.a e. a Benzo(g,h,i)perylen < 0,030 < 0,030 e.a < 0,030 e.a < 0,030 0,043 e.a e.a e. a Summa PAH med låg molekylvikt < 0,045 < 0,045 e.a < 0,045 e.a < 0,045 < 0,045 e.a e.a e. a 0, Summa PAH med medelhög molekylvikt < 0,075 0,14 e.a < 0,075 e.a < 0,075 0,2 e.a e.a e. a ,5 20 Summa PAH med hög molekylvikt < 0,11 0,17 e.a < 0,11 e.a < 0,11 0,39 e.a e.a e. a 0, Summa cancerogena PAH < 0,090 0,15 e.a < 0,090 e.a < 0,090 0,35 e.a e.a e. a Summa övriga PAH < 0,14 0,2 e.a < 0,14 e.a < 0,14 0,29 e.a e.a e. a Summa totala PAH16 < 0,23 0,35 e.a < 0,23 e.a < 0,23 0,64 e.a e.a e. a Riktvärden fri fas 2 MKM 3

56 Bilaga 3 Parameter Metaller (mg/kg TS) Prov samt djup [m] Riktvärden BH1-2 MP2-4 MP3-4 MP4-3 MP6-3 MP6-7 MP7-2 MP1-6 MP1-1 SP1-1 MÄRR 1 Risk för KM 3 MKM 3 0,05-0,5 0,4-0,6 0,5-1,0 0,5-1,0 0,3-0,8 2,3-3,0 0,2-0,5 2,5-3,0 fri fas 2 Arsenik As 4,4 < 2,6 2,1 < 2,0 < 1,9 e.a < 2,2 < 2,2 5,1 5, Barium Ba e.a Bly Pb 5,8 12 4,8 5,3 9,8 e.a Kadmium Cd < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 e.a < 0,20 < 0,20 0,23 0,25 0,2-0,8 12 Kobolt Co 4,2 2,1 1,8 3,9 3 e.a 1,9 2,7 2,6 2, Koppar Cu 8,8 7,9 1,8 7,9 53 e.a 8 5, Krom Cr 5,7 6 5,8 5,2 4,5 e.a 6 4 6,9 6, Kvicksilver Hg 0,012 0,035 < 0,010 < 0,010 < 0,010 e.a 0,017 < 0,011 0,4 0,036 0,1-0,25 2,5 Nickel Ni 7,2 3,4 4,9 4,6 4,4 e.a 2,9 4,5 6,3 4, Vanadin V e.a 11 9, Zink Zn e.a Noter till tabell: 1 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 2 SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Tabell Förslag på nivåer för bedömning av risk för fri fas. 3 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) < Innebär er under laboratoriets rapporteringsgräns. e.a. Ämne ej anlayserat Blåmarkerad Gulmarkerad Orangemarkerad Fetstil Anger att riktvärde avseende mindre än riknga risk överskrids. Anger att riktvärde avseende känslig markanvändning överskrids. Anger att riktvärde avseende mindre känslig markanvändning överskrids. Organiska parametrar under riktvärde men över rapporteringsgräns har markerats i fet stil.

57 Bilaga 3 Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Rapport Prov-ID Provbenämning MP2-4 Djup [m] 0,4-0,6 PCB7 (mg/kg TS) PCB 28 < 0,0020 PCB 52 < 0,0020 PCB 101 < 0,0020 PCB 118 < 0,0020 PCB 153 < 0,0020 PCB 138 < 0,0020 PCB 180 < 0,0020 Analysresultat jord Tabell 3 Analysresultat för PCB på jordprover tagna inom kvarteret Hyvlaren i Vårgårda kommun. Redovisning av er samt jämförelse mot riktvärden. Riktvärden KM 1 mg/kg TS MKM 1 mg/kg TS FA 2 mg/kg TS S:a PCB (7st) < 0,0070 0,008 0, Noter till tabell: 1 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) 2 Rekommenderade gränser för farligt avfall. Avfall Sverige. Uppdatering av bedömningsgrunder för förorenade massor. Rapport 2007:01. 3 Baseras på antagandet att PCB-7 utgör 20% av det totala innehållet av PCB-föreningar där FA-gränsen för PCB-tot är 50 mg/kg TS. 50 mg/kg TS < Innebär er under laboratoriets rapporteringsgräns. Riktvärde för KM överskrids Riktvärde för MKM överskrids Gränsvärde för farligt avfall överskrids

58 Bilaga 3 Kvarteret Hyvlaren Översiktlig miljöteknisk undersökning Analysresultat jord Rapport Tabell 4 Analysresultat för klororganiska pesticider på jordprover tagna inom kvarteret Hyvlaren i Vårgårda kommu. Redovisning av er och jmf med riktvärden, mg/kg TS. Prov samt djup [m] Enhet SP1-1 SP1-2 SP2-1 MP1-1 P4-1 MP7-2 Parameter 0,0-0,3 0,0-0,3 0,2-0,5 Torrsubstans % - 79,3 83,9 80,4 85,6 83,9 82,9 TOC % - 4,2 e.a e.a e.a e.a e.a Pesticider (µg/ kg TS) Aldrin TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Chlordane-alpha TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Chlordane-gamma TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Chlordane (total) TS <1,9 <1,9 <1,9 <1,9 <1,9 <1,9 DDD, p,p'- TS 17 0, ,8 DDD-o,p TS 4,9 <0,91 5,8 4,6 2,6 2,3 DDE, p,p - TS 29 4, DDE-o,p TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 DDT, o,p - TS 14 2, ,4 DDT,p,p'- TS 58 5, DDT (total) TS Dieldrin TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Endosulfan-alpha TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Endosulfan-beta TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Endosulfan-sulfate TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Endosulfan (total) TS <2,7 <2,7 <2,7 <2,7 <2,7 <2, Endrin TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 HCH, alpha- TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 HCH-beta TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 HCH-delta TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 HCH,gamma- (Lindane) TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Heptachlor TS <0,91 <0,91 <0,91 <0,91 <0,91 <0, Heptaklorepoxid (cis) TS <0,91 <0,91 <0,91 <0,91 <0,91 <0, Heptachlorepoxide - trans TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 Riktvärden Hexaklorobensen TS 2,1 <0,91 5,4 2,6 7,7 <0, Pentachloraniline TS 7,3 <0, ,3 27 <0, VROM 1 KM 2 µg/ kg TS Quintozene TS <0,91 <0,91 1,7 <0,91 2,5 <0, MKM 2 µg/ kg TS

59 Bilaga 3 Noter till tabell: 1 Riktvärden enligt VROM. (2013). Ministry of Infrastructure and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value 2 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) < Innebär er under laboratoriets rapporteringsgräns. Gulmarkerad Orangemarkerad Rödmarkerad Riktvärde för KM överskrids Riktvärde för MKM överskrids Riktvärde för VROM överskrids

60 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Rapport Analysresultat grundvatten Tabell 1 Analysresultat för screening av semivolatila ämnen i grundvatten tagna på Kv Hyvlaren i Vårgårda kommun. Halt CAS-nr Kommentar MP MP MP Tripropylene glycol monomethyl ether 2, Dibutyl phthalate 1, Tri(1,2-propyleneglycol), monomethyl ether 1,5 N/A Tripropylene glycol 0, Hexanol, 2-methyl- 0, Tripropylene glycol monomethyl ether 1, Tri(1,2-propyleneglycol), monomethyl ether 1 N/A Tripropylene glycol 0, Dibutyl phthalate 0, Vid analys enligt metod S-VOC har inga resultat påvisats inom mätområdet Utfasningsämne, finns upptagen i Reachförordningen

61 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Rapport Analysresultat grundvatten Tabell 2 Analysresultat avssende VOC för vattenprover tagna på Kv Hyvlaren i Vårgårda kommun. Analysresultat jämförs med riktvärden. Enheter på SGU-FS 2016:2 1 VROM 2 SLVFS 2001:30 uppmätt MP102 och Riktvärde Kraftig påverkan riktvärde Provtagningsdatum Klorerade kolväten, VOC (μg/l) 1,1,1,2-Tetrakloretan < 1,0 e.a 1,1,1-Trikloretan < 1,0 e.a 300 1,1,2-Trikloretan < 1,0 e.a 130 1,1,2-Trikloreten < 1,0 e.a 500 1,1-Dikloretan < 1,0 e.a 900 1,1-Dikloreten < 1,0 e.a 10 1,1-Diklorpropen < 1,0 e.a 1,2,3-Triklorpropan < 1,0 e.a 1,2,3-Triklorbensen < 1,0 e.a 1,2,4-Triklorbensen < 1,0 e.a 1,2,4-Trimetylbensen < 1,0 e.a 1,2-Dibrometan < 1,0 e.a 1,2-Diklorbensen < 1,0 e.a 1,2-Dikloretan < 1,0 e.a ,2-Diklorpropan < 1,0 e.a 1,3,5-Trimetylbensen < 1,0 e.a 1,3-Diklorbensen < 1,0 e.a 1,3-Diklorpropan < 1,0 e.a 1,3-Diklorpropen < 1,0 e.a trans-1,3-diklorpropen < 1,0 e.a 1,4-Diklorbensen < 1,0 e.a 2,2-Diklorpropan < 1,0 e.a 2-Klortoluen < 1,0 e.a 4-Klortoluen < 1,0 e.a Bensen < 0,20 e.a 30 Brombensen < 1,0 e.a Bromdiklormetan < 1,0 e.a Bromklormetan < 1,0 e.a cis-1,2-dikloreten < 1,0 e.a Dibromklormetan < 1,0 e.a Dibrommetan < 1,0 e.a Diklormetan < 1,0 e.a Etylbensen < 1,0 e.a Triklorflourmetan (CFC-11) < 1,0 e.a Hexachlorobutadiene (HCBD) < 1,0 e.a iso-propylbensen < 1,0 e.a Klorbensen < 1,0 e.a 180 Naftalen < 1,0 e.a m/p-xylen < 1,0 e.a n-butylbensen < 1,0 e.a o-xylen < 1,0 e.a p-isopropyltoluen < 1,0 e.a Propylbensen < 1,0 e.a sec-butylbensen < 1,0 e.a tert-butylbensen < 1,0 e.a Tetrakloreten 2,2 e.a 10 Tetraklormetan < 1,0 e.a 10 Toluen < 1,0 e.a 1000

62 Bilaga 4 trans-1,2-dikloreten < 1,0 e.a 20 Tribrommetan < 1,0 e.a Triklormetan (kloroform) < 1,0 e.a Vinylklorid e.a e.a 5 0,5 Noter för tabell: 1 Riktvärden hämtade från Sveriges geologiska undersöknings författningssamling SGU FS 2016:1. iktvärden som anges avser 2 Riktvärden enligt VROM. (2013). Ministry of Infrastructure and the Environment, Rev ANNEXES Circular on target values and < Innebär er under laboratoriets rapporteringsgräns. e.a ämne ej analyserat Gulmarkerad ruta innebär att riktvärde från SGU överskrids Rödmarkerad ruta innebär att riktvärde från VROM överskrids Celler med fetstil anger att ämnet påträffats över rapporteringsgräns

63 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Rapport Analysresultat grundvatten Tabell 3 Analysresultat metaller för vattenprover tagna på Kv Hyvlaren i Vårgårda kommun. Jämförelse av uppmätta er görs mot riktvärden. Metallerna är filtrerade på laboratoriet. Provnummer Riktvärden Parameter Enheter på MP101 MP102 MP106 uppmätt och Riktvärde VROM 2 SLV FS Kraftig riktvärde SGU otjänligt som påverkan dricksvatten Provtagningsdatum Metaller *4 SGU Klass 4 SGU Klass 4 SGU klass 4 Arsenik (filtrerat) mg/l 0, , , ,01 0,06 -/0,01 Barium (filtrerat) mg/l 0,052 0,021 0,024 0,625 Bly (filtrerat) mg/l 0, , , ,01 0,075 -/0,01 Kadmium (filtrerat) mg/l 0, , , ,005 0,006 -/0,005 Kobolt (filtrerat) mg/l 0,0044 0, , ,1 Koppar (filtrerat) mg/l 0, , , ,075 0,20/2 Krom (filtrerat) mg/l 0, , , ,03 -/0,05 Kvicksilver (filtrerat) mg/l < 0,00010 < 0,00010 < 0, ,001 0,0003 -/0,001 Nickel (filtrerat) mg/l 0, , , ,075 -/0,02 Vanadin (filtrerat) mg/l 0,0038 0, , Zink (filtrerat) mg/l 0, , , ,8

64 Bilaga 4 Noter för tabell: < Innebär er under laboratoriets rapporteringsgräns. e.a Ämne ej analyserat 1 SGU. (2016). Sveriges geologiska undersöknings författningssamlings föreskrifter om statusklassificering och miljökvalitetsnormer för grundvatten. Beslutade SGU FS 2016:1. Avser den av ett ämne som ej bör överskridas. Riktvärdena avser grundvatten på nationell nivå. 2 Riktvärden enligt VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value "krav på vidare utredning" 3 Gränsvärden för dricksvatten, SLV FS 2001:30 ( ). Riktvärde som anges är Tjänligt med anmärkning/otjänligt hos användaren. 4 SGU. (2013). Bedömningsgrunder för grundvatten, SGU rapport 2013:01. Tillståndsklass 3. Skalan för bedömning av vattnets tillstånd är för flertalet parametrar indelad i fem klasser: (1) Mycket låg till (5) Mycket hög (eller motsvarande). Gulmarkerad Anger att riktvärde från SGU överskrids. Rödmarkerad Anger att riktvärden från VROM överskrids. Kursiv Anger att riktvärde för SLV:FS överskrids

65 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Analysresultat grundvatten Rapport Tabell 4 Analysresultat alifater, aromater, BTEX och PAH16 för vattenprover på Kv Hyvlaren i Vårgårda kommun. Jämförelse av uppmätta er görs mot riktvärden. Metallerna är filtrerade på laboratoriet. Parameter Provnummer Enheter på uppmätt och riktvärde MP101 MP102 MP105 MP106 Provtagningsdatum BTEX Risk för fri fas 2 Riktvärde SGU SPI Ytvatten/ Våtmark Bensen mg/l < 0,00050 < 0,00050 < 0,00050 < 0, ,001 0,5/1 0,05 0,03 -/0,001 Toluen mg/l < 0,0010 < 0,0010 < 0,0010 < 0, ,5/2 7 1 Etylbensen mg/l < 0,0010 < 0,0010 < 0,0010 < 0, ,5/0,7 6 0,15 M/P/O-Xylen mg/l < 0,0010 < 0,0010 < 0,0010 < 0, ,5/1 3 Summa TEX mg/l < 0,0020 < 0,0020 < 0,0020 < 0,0020 Alifater och aromater Riktvärden SPI 5 Inträngning av ånga i byggnad Alifater >C5-C8 mg/l < 0,020 < 0,020 < 0,020 < 0, ,3/1,5 3 Alifater >C8-C10 mg/l < 0,020 < 0,020 < 0,020 < 0, ,15/1 0,1 Alifater >C10-C12 mg/l < 0,020 < 0,020 < 0,020 < 0,020 1,5 0,3/1 0,025 Alifater >C5-C12 mg/l < 0,030 < 0,030 < 0,030 - Alifater >C12-C16 mg/l < 0,020 < 0,020 < 0,020 < 0, /1 - Alifater >C16-C35 mg/l < 0,050 < 0,050 < 0,050 < 0, /1 - Alifater >C12-C35 mg/l < 0,050 < 0,050 < 0,050 Aromater >C8-C10 mg/l < 0,010 < 0,010 < 0,010 < 0, ,5/0,15 0,8 Aromater >C10-C16 mg/l < 0,010 < 0,010 < 0,010 < 0,010 0,5 0,12/0, Aromater >C16-C35 mg/l < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,04 0,005/0, Oljetyp < C10 mg/l Utgår Utgår Utgår Utgår Oljetyp >C10 mg/l Utgår Utgår Utgår Utgår VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt

66 Bilaga 4 Parameter Enheter på uppmätt och riktvärde Prov MP101 MP102 MP105 MP106 Riktvärden Risk för fri fas 2 Riktvärde SGU SPI Ytvatten/ Våtmark SPI 5 Inträngning av ånga i byggnad VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt PAH16 Benzo(antracen < 0,010 < 0,010 e.a < 0,010 0,5 Krysen < 0,010 < 0,010 e.a < 0,010 0,2 Benzo(b,k) fluoranten < 0,020 < 0,020 e.a < 0, Benzo(pyren < 0,010 < 0,010 e.a < 0,010 0,01 0,05 -/0,01 Indeno(1,2,3-cd)pyren < 0,010 < 0,010 e.a < 0,010 0,05 Dibenzo(a,h)antracen < 0,010 < 0,010 e.a < 0,010 Summa cancerogena PAH < 0,20 < 0,20 e.a < 0,20 Naftalen < 0,020 0,027 e.a 0, Acenaftylen < 0,010 < 0,010 e.a < 0,010 Acenaften < 0,010 < 0,010 e.a < 0,010 Flouren < 0,010 < 0,010 e.a < 0,010 Fenantren < 0,010 < 0,010 e.a < 0,010 5 Antracen < 0,010 < 0,010 e.a < 0,010 5 Fluoranten < 0,010 < 0,010 e.a < 0,010 1 Pyren < 0,010 < 0,010 e.a < 0,010 Benzo(g,h,i)perylen < 0,010 < 0,010 e.a < 0, Summa övriga PAH < 0,30 < 0,30 e.a < 0,30 Summa PAH-L (låg molekylvikt) < 0,20 < 0,20 e.a < 0, / Summa PAH-M (medelhög molekylvikt) < 0,30 < 0,30 e.a < 0, /15 10 Summa PAH-H (hög molekylvikt) < 0,30 < 0,30 e.a < 0,30 1 0,5/3 300

67 Bilaga 4 Noter för tabell: < Innebär er under laboratoriets rapporteringsgräns. e.a Ämne ej analyserat 1 SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Tabell Förslag på nivåer för bedömning av risk för fri fas. 2 SGU. (2016). Sveriges geologiska undersöknings författningssamlings föreskrifter om statusklassificering och miljökvalitetsnormer för grundvatten. Beslutade SGU FS 2016:1. Avser den av ett ämne som ej bör överskridas. Riktvärdena avser grundvatten på nationell nivå. 3 Enligt SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk för påverkan och är angivna med avseende på Ytvatten/Våtmarker. 4 Enligt SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk då uppmätt i grundvatten utgör risk för inträngning av ånga i 5 Riktvärden enligt VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value "krav på vidare utredning" 6 Gränsvärden för dricksvatten, SLV FS 2001:30 ( ). Riktvärde som anges är Tjänligt med anmärkning/otjänligt hos användaren. Gulmarkerad Orangemarkerad Rödmarkerad Understruken Fetstil Kursiv Anger att riktvärde från SGU överskrids. Anger att riktvärde från SPI överskrids. Anger att riktvärden från VROM överskrids. Anger att risk för fri fas föreligger Anger riktvärde för i vatten då inträngning av ånga i byggnader kan utgöra en risk. Anger att riktvärde för SLV:FS överskrids

68 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk Analysresultat jord undersökning Rapport Tabell 5 Analysresultat för PAH16 samt metaller på jordprover tagna 1811DD på Kv Hyvlaren i Vårgårda kommun. Redovisning av er samt jämförelse mot riktvärden. Provnummer Provbenämning MP102-3 MP103-8 MP104-4 MP ,5-1,0 3,0-3,5 0,5-0,7 0,05-0,5 Djup [m] Provtagningsdatum Torrsubstans (%) 88,6 87,6 89,5 94,1 TOC % e. a e. a e. a e. a PAH16 (mg/kg TS) Riktvärden Mindre än ringa risk (MRR) 2 Känslig markanvän dning (KM) 1 Mindre känslig markanvänd ning (MKM) 2 Benzo(antracen < 0,030 e.a e.a < 0,030 Krysen < 0,030 e.a e.a < 0,030 Benzo(b,k)fluoranten < 0,030 e.a e.a < 0,030 Benzo(pyren < 0,030 e.a e.a < 0,030 Indeno(1,2,3-cd)pyren < 0,030 e.a e.a < 0,030 Dibenzo(a,h)antracen < 0,030 e.a e.a < 0,030 Naftalen < 0,030 e.a e.a < 0, Acenaftylen < 0,030 e.a e.a < 0,030 Acenaften < 0,030 e.a e.a < 0,030 Flouren < 0,030 e.a e.a < 0,030 Fenantren < 0,030 e.a e.a < 0,030 Antracen < 0,030 e.a e.a < 0,030 Fluoranten < 0,030 e.a e.a < 0,030 Pyren < 0,030 e.a e.a < 0,030 Benzo(g,h,i)perylen < 0,030 e.a e.a < 0,030 Summa PAH med låg molekylvikt g < 0,045 e.a e.a < 0,045 0, molekylvikt < 0,075 e.a e.a < 0, ,5 20 Farligt avfall 3 Summa PAH med hög molekylvikt < 0,11 e.a e.a < 0,11 0, Summa cancerogena PAH < 0,090 e.a e.a < 0, Summa övriga PAH < 0,14 e.a e.a < 0, Summa totala PAH16 < 0,23 e.a e.a < 0,23

69 Bilaga 4 Parameter Metaller (mg/kg TS) Prov samt djup [m] MP102-3 MP103-8 MP104-4 MP ,5-1,0 3,0-3,5 0,5-0,7 0,05-0,5 Riktvärden Mindre än ringa risk (MRR) 1 Känslig markanvän dning (KM) 3 Mindre känslig markanvänd i (MKM) 3 Farligt avfall 4 Arsenik As < 2,1 < 2,1 2, Barium Ba Bly Pb 5,5 3,5 5,3 6, Kadmium Cd < 0,20 < 0,20 < 0,20 < 0,20 0,2 0, /1000 ** Kobolt Co 5,7 4,6 5,5 4, /2500** Koppar Cu 4,5 8,1 7 9, Krom Cr 6,3 4,5 6,6 7, Kvicksilver Hg < 0,011 < 0,011 0,012 < 0,010 0,1 0,25 2,5 1000/500* Nickel Ni 6,2 5 7,1 6, /1000** Vanadin V Zink Zn Noter till tabell: 1 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 2 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) 3 Rekommenderade gränser för farligt avfall. Avfall Sverige. Uppdatering av bedömningsgrunder för förorenade massor. Rapport 2007:01. *Oorganiskt/organiskt **Lättlösligt/icke lättlösligt < Innebär er under laboratoriets rapporteringsgräns. e.a. Ämne ej anlayserat Blåmarkerad Gulmarkerad Orangemarkerad Rödmarkerad Fetstil Innebär att rapporteringsgräns är högre än riktvärde. Bedömning kan därför inte göras. Riktvärde för nivå för mindre än ringa risk överskrids Riktvärde för KM överskrids Riktvärde för MKM överskrids Riktvärde för farligt avfall överskrids Organiska parametrar över rapporteringsgräns, men understigande riktvärde markeras med fet stil.

70 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Rapport Analysresultat TerraTest Tabell 6 Analysresultat för Terratest på vattenprover tagna på fastigheten Kv Hyvlaren i Vårgårda kommun. Enhet Provpunkt/plats MP101 MP102 Parameter Mättemperatur (ph) C 20,5 20,5 ph 6,7 5,5 EC-temp. korr.faktor (matema 1,094 1,089 Ledningsförmåga 25 C µs/cm Ledningsförmåga 25 C ms/m 25 9,8 Ledningsförmåga 20 C ms/m 23 8,8 Mättemperatur (EC) C 20,9 21,1 Bensen <0,10 <0,10 Etylbensen <0,10 <0,10 Toluen <0,10 <0,10 o-xylen <0,10 <0,10 m,p-xylen <0,10 <0,10 Xylener (summ <0,20 <0,20 Styren 0,11 <0,10 1,2,4-Trimetylbensen <0,10 <0,10 1,3,5-Trimetylbensen <0,10 <0,10 n-propylbensen <0,10 <0,10 Isopropylbensen <0,10 <0,10 n-butylbensen <0,10 <0,10 sek-butylbensen <0,10 <0,10 tert-butylbensen <0,10 <0,10 p-cymen <0,10 <0,10 Klormetan <0,20 <0,20 Diklormetan <0,20 <0,20 Vinylklorid <0,20 <0,20 1,1-Dikloreten <0,10 <0,10 trans 1,2-Dikloreten <0,10 <0,10 cis 1,2-Dikloreten <0,10 <0,10 Kloretan <0,10 <0,10 Triklorfluormetan <0,10 <0,10 Triklormetan 1,9 <0,20 Tetraklormetan <0,20 <0,20 1,1-Dikloretan <0,10 <0,10 1,2-Dikloretan <0,10 <0,10 1,1,1-Trikloretan <0,10 <0,10 1,1,2-Trikloretan <0,10 <0,10 Trikloretan (summ <0,20 <0,20 1,1,1,2-Tetrakloretan <0,10 <0,10

71 Bilaga 4 1,1,2,2-Tetrakloretan <0,10 <0,10 Tetrakloretan (summ <0,20 <0,20 Trikloreten <0,10 <0,10 Tetrakloreten <0,10 <0,10 2,2-Diklorpropan <0,10 <0,10 1,2-Diklorpropan <0,10 <0,10 1,3-Dichloropropane <0,10 <0,10 1,2,3-Triklorpropan <0,10 <0,10 1,1-Diklor-1-propen <0,10 <0,10 cis-1,3-diklorpropen <0,10 <0,10 trans-1,3-diklorpropen <0,10 <0,10 1,3-Diklorpropen (summ <0,20 <0,20 Brommetan <0,10 <0,10 Bromklormetan <0,10 <0,10 Dibrommetan <0,10 <0,10 1,2-Dibrometan <0,10 <0,10 Tribrommetan <0,10 <0,10 Bromdiklormetan 0,45 <0,10 Dibromklormetan <0,10 <0,10 1,2-Dibrom-3-klorpropan <0,10 <0,10 Brombensen <0,10 <0,10 Arsenik (As) <3,0 <3,0 Antimon (Sb) <5,0 <5,0 Barium (B Berrylium (Be) <1,0 <1,0 Kadmium (Cd) <0,40 <0,40 Krom (Cr) <2,0 3,1 Kobolt (Co) 4,5 2,8 Koppar (Cu) 15 6,3 Kvicksilver (Hg) <0,040 <0,040 Bly (Pb) <3,0 3,1 Molybden (Mo) 8,4 <2,0 Nickel (Ni) 9,1 4,2 Selen (Se) <5,0 <5,0 Tenn (Sn) <5,0 <5,0 Vanadium (V) 6,5 6,6 Zink (Zn) 9,5 18 Fenol <0,5 <0,5 o-kresol <0,30 <0,30 m-kresol <0,30 <0,30 p-kresol <0,20 <0,20 Kresoler (summ <0,80 <0,80 2,4-Dimetylfenol <0,02 <0,02 2,5-Dimetylfenol <0,02 <0,02 2,6-Dimetylfenol <0,03 <0,03 3,4-Dimetylfenol <0,02 <0,02

72 Bilaga 4 o-etylfenol <0,03 <0,03 m-etylfenol <0,02 <0,02 Tymol <0,01 <0,01 2,3/3,5-Dimetylfenol + 4-Etylfe <0,02 <0,02 Naftalen <0,4 <0,4 Acenaftylen <0,04 <0,04 Acenaften <0,1 <0,1 Fluoren <0,01 <0,01 Fenantren <0,02 <0,02 Antracen <0,01 <0,01 Fluoranten <0,02 <0,02 Pyren <0,06 <0,06 Bens(antracen <0,04 <0,04 Krysen <0,02 <0,02 Benso(b+k)fluoranten <0,06 <0,06 Benso(pyren <0,1 <0,1 Dibenso(ah)antracen <0,08 <0,08 Benso(ghi)perylen <0,1 <0,1 Indeno(123-cd)pyren <0,06 <0,06 PAK 16 EPA (summ <1,1 <1,1 Monoklorbensen <0,050 <0,050 1,2-Diklorbensen <0,10 <0,10 1,3-Diklorbensen <0,10 <0,10 1,4-Diklorbensen <0,10 <0,10 Diklorbensener (summ <0,30 <0,30 1,2,3-Triklorbensen <0,10 <0,10 1,2,4-Triklorbensen <0,10 <0,10 1,3,5-Triklorbensen <0,010 <0,010 Triklorbensener (summ <0,21 <0,21 1,2,3,4-Tetraklorbensen <0,020 <0,020 1,2,3,5-/1,2,4,5-Tetraklorbens <0,020 <0,020 Tetraklorbensener (summ <0,040 <0,040 Pentaklorbensen (som OKB/P <0,010 <0,010 Hexaklorbensen <0,030 <0,030 4-Klor-3-metylfenol <0,02 <0,02 o-klorfenol <0,1 <0,1 m-klorfenol <0,02 <0,02 p-klorfenol <0,02 <0,02 Monoklorfenoler (summ <0,14 <0,14 2,3-Diklorfenol <0,02 <0,02 2,4/2,5-Diklorfenol <0,01 <0,01 2,6-Diklorfenol <0,03 <0,03 3,4-Diklorfenol <0,02 <0,02 3,5-Diklorfenol <0,03 <0,03 Diklorfenoler (summ <0,11 <0,11 2,3,4-Triklorfenol <0,02 <0,02

73 Bilaga 4 2,3,5-/2,4,5-Triklorfenol <0,02 <0,02 2,3,6-Triklorfenol <0,01 <0,01 2,4,6-Triklorfenol <0,05 <0,05 3,4,5-Triklorfenol <0,01 <0,01 Triklorfenoler (summ <0,11 <0,11 2,3,4,5-Tetraklorfenol <0,01 <0,01 2,3,4,6 / 2,3,5,6-Tetraklorfeno <0,020 <0,020 Tetraklorfenoler (summ <0,03 <0,03 Pentaklorfenol <0,010 <0,010 PKB 28 <0,01 <0,01 PKB 52 <0,01 <0,01 PKB 101 <0,01 <0,01 PKB 118 <0,01 <0,01 PKB 138 <0,01 <0,01 PKB 153 <0,01 <0,01 BKB 180 <0,01 <0,01 PKB (summa 6) <0,06 <0,06 PKB (summa 7) <0,07 <0,07 o/p-klornitrobensen <0,20 <0,20 m-klornitrobensen <0,20 <0,20 Monoklornitrobensner (summ <0,40 <0,40 2,3-Diklornitrobensen <0,1 <0,1 2,4-Diklornitrobensen <0,1 <0,1 2,5-Diklornitrobensen <0,1 <0,1 3,4-Diklornitrobensen <0,1 <0,1 3,5-Diklornitrobensen <0,06 <0,06 Diklornitrobensener (summ <0,46 <0,46 1-Klornaftalen <0,02 <0,02 2-Klortoluen <0,1 <0,1 4-Klortoluen <0,1 <0,1 Klortoluener (summ <0,2 <0,2 4,4 -DDE <0,01 <0,01 2,4 -DDE <0,01 <0,01 4,4 -DDT <0,20 <0,20 4,4 -DDD/2,4'-DDT <0,02 <0,02 2,4 -DDD <0,01 <0,01 DDT/DDE/DDD (summ <0,25 <0,25 Aldrin <0,02 <0,02 Dieldrin <0,02 <0,02 Endrin <0,02 <0,02 Drins (summ <0,06 <0,06 HCH, alpha- <0,08 <0,08 HCH-beta <0,07 <0,07 HCH,gamma- (Lindane) <0,10 <0,10 HCH-delta <0,04 <0,04

74 Bilaga 4 S:a HCH <0,29 <0,29 alfa-endosulfan <0,05 <0,05 alfa-endosulfansulfat <0,03 <0,03 alfa-klordan <0,01 <0,01 y-klordan <0,01 <0,01 Klordaner (summ <0,02 <0,02 Heptaklor <0,01 <0,01 Heptaklorepoxid <0,03 <0,03 Hexaklorbutadien <0,10 <0,10 Isodrin <0,10 <0,10 Telodrin <0,07 <0,07 Tedion <0,07 <0,07 Asinfos-etyl <0,1 <0,1 Asinfos-etyl <0,07 <0,07 Bromofos-etyl <0,07 <0,07 Bromofos-metyl <0,06 <0,06 Klorpyrifos-etyl <0,06 <0,06 Klorpyrifos-metyl <0,1 <0,1 Kumafos <0,02 <0,02 Demeton-S/demeton-O-etyl <0,1 <0,1 Diasinon <0,04 <0,04 Diklorvos <0,1 <0,1 Disulfoton <0,04 <0,04 Fenitrotion <0,1 <0,1 Fention <0,1 <0,1 Malation <0,1 <0,1 Paration-etyl <0,2 <0,2 Paration-metyl <0,2 <0,2 Pyrasofos <0,2 <0,2 Triasofos <0,2 <0,2 Ametryn <0,10 <0,10 Atrasin <0,08 <0,08 Cyanasin <0,1 <0,1 Desmetryn <0,10 <0,10 Prometryn <0,10 <0,10 Prometryn <0,08 <0,08 Simasin <0,20 <0,20 Terbutylasin <0,06 <0,06 Terbutryn <0,10 <0,10 Bifentrin <0,08 <0,08 Karbaryl <0,10 <0,10 Cypermetrin A,B, C, D <0,20 <0,20 Deltametrin <0,20 <0,20 Linuron <0,10 <0,10 Permetrin A <0,06 <0,06 Permetrin B <0,06 <0,06

75 Bilaga 4 Permetrins (summ <0,12 <0,12 Propaklor <0,02 <0,02 Trifluralin <0,02 <0,02 Bifenyl <0,01 <0,01 Nitrobensen <0,3 <0,3 Dibensofuran <0,1 <0,1 TPH (C10-C12) <10 <10 TPH (C12-C16) <15 <15 TPH (C16-C21) 19 <15 TPH (C21-C30) TPH (C30-C35) <20 <20 TPH (C35-C40) <20 <20 TPH (summa C10 - C40) <100 <100

76 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Rapport Analysresultat jord Tabell 7 Analysresultat för klororganiska pesticider på jordprover tagna på Kv Hyvlaren i Vårgårda kommun. Redovisning av er och jmf med riktvärden, mg/kg TS. Enhet Prov samt djup [m] SP3 SP4 SP5 SP6 SP7 Stora växthuset SP8 SP9 VROM 1 MRR 2 Lilla växthuset Riktvärden Parameter Torrsubstans % - 82,9 81,5 82, ,5 85,3 82,7 Glödförlust % Ts 6,8 e.a e.a 7 e.a 6,8 11 TOC % TS - 3,9 e.a e.a 4 e.a 3,9 6,6 Metaller mg/kg TS Arsenik As mg/kg TS 3,6 e.a 4,7 e.a 4,4 e.a 4, Barium Ba mg/kg TS 53 e.a 55 e.a 44 e.a Bly Pb mg/kg TS 21 e.a 22 e.a 20 e.a Kadmium Cd mg/kg TS < 0,20 e.a 0,22 e.a < 0,20 e.a 0,22 0,2 0,8 12 Kobolt Co mg/kg TS 2 e.a 1,7 e.a 1,7 e.a 1, Koppar Cu mg/kg TS 61 e.a 57 e.a 34 e.a 9, Krom Cr mg/kg TS 5,5 e.a 5,5 e.a 5,5 e.a 5, Kvicksilver Hg mg/kg TS 0,031 e.a 0,035 e.a 0,033 e.a 0,052 0,1 0,25 2,5 Nickel Ni mg/kg TS 4 e.a 3,8 e.a 3,2 e.a 3, Vanadin V mg/kg TS 14 e.a 13 e.a 13 e.a Zink Zn mg/kg TS 110 e.a 120 e.a 110 e.a KM 3 MKM 3

77 Bilaga 4 SP3 SP4 SP5 SP6 SP7 SP8 SP9 VROM 1 MRR 2 KM 3 MKM 3 Stora Lilla växthuset växthuset Pesticider ( TS) Aldrin TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Chlordane-alpha TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Chlordane-gamma TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Chlordane (total) TS <1,9 <1,9 <1,9 <1,9 <1,9 <1,9 <1,9 DDD, p,p'- TS ,5 4, DDD-o,p TS 0,97 5,5 3,1 <0,91 <0,91 9,8 <0,92 DDE, p,p - TS ,6 DDE-o,p TS 2,1 2,3 2 3,8 3,1 2,9 <0,92 DDT, o,p - TS , ,2 DDT,p,p'- TS DDT (total) TS Dieldrin TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Endosulfan-alpha TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Endosulfan-beta TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Endosulfan-sulfate TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Endosulfan (total) TS <2,7 <2,7 <2,7 <2,7 <2,7 <2,7 <2, Endrin TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 HCH, alpha- TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 HCH-beta TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 HCH-delta TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 HCH,gamma- (Lindane) TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Heptachlor TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0, Heptaklorepoxid (cis) TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0, Heptachlorepoxide - trans TS <0,91 <0,91 <0,91 <0,91 <0,91 <0,91 <0,92 Hexaklorobensen TS 5, <0,91 1 <0, Pentachloraniline TS ,9 7,9 <0, Quintozene TS 1,1 2,4 5 2 <0,91 1,5 <0,92

78 Bilaga 4 Summa qvintozen + pentakloranilin inkl LOQ TS 20,1 43, ,81 9,4 1, Noter till tabell: 1 Riktvärden enligt VROM. (2013). Ministry of Infrastructure and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value - "krav på vidare utredning" 2 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 3 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) < Innebär er under laboratoriets rapporteringsgräns. Gulmarkerad Orangemarkerad Rödmarkerad Riktvärde för KM överskrids Riktvärde för MKM överskrids Riktvärde för VROM överskrids Nivå för mindre än ringa risk överskrids

79 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk Analysresultat jord undersökning Rapport Tabell 8 Analysresultat för PFAS på jordprover tagna på fastigheten Kv Hyvlaren i Vårgårda kommun. Redovisning av er samt jämförelse mot riktvärden. Provnummer Preliminära riktvärden Provbenämning MP105 MP105 KM 1 MKM 1 Djup [m] 0,05-1,0 1,0-2,0 TS TS PFAS ( TS) Torrsubstans 90,3 88,6 PFBA (Perfluorbutansyr <0,20 <0,20 PFPeA (Perfluorpentansyr <0,20 <0,20 PFHxA (Perfluorhexansyr <0,20 <0,20 PFHpA (Perfluorheptansyr <0,20 <0,20 PFOA (Perfluoroktansyr <0,10 0,21 PFNA (Perfluornonansyr <0,20 <0,20 PFDA (Perfluordekansyr <0,20 <0,20 PFBS (Perfluorbutansulfonsyr <0,20 <0,20 PFHxS (Perfluorhexansulfonsyr 0,4 1,2 PFOS (Perfluoroktansulfonsyr :2 FTS (Fluortelomer sulfonat) <0,20 0,84 Summa PFAS SLV Noter till tabell: SGI. (2015). Preliminära riktvärden för högflourerade ämnen (PFAS) i mark och grundvatten. SGI Publikation 21. Statens Geotekniska Institut, Linköping < Innebär er under laboratoriets rapporteringsgräns. Riktvärde för KM överskrids Riktvärde för MKM överskrids

80 Bilaga 4 Kv Hyvlaren Kompletterande miljöteknisk undersökning Rapport Analysresultat grundvatten Tabell 9 Analysresultat för PFAS i grundvatten tagna på fastigheten Kv Hyvlaren i Vårgårda kommun. Redovisning av er samt jämförelse mot riktvärden. Åtgärdsgränser Provnummer Livsmedelsverket 2 Provbenämning MP105 SGI 1 Kan nyttjas Skall ej som drickas eller dricksvatten användas för Djup [m] matlagning PFAS (ng/l) PFBA (Perfluorbutansyr <20 PFPeA (Perfluorpentansyr <10 PFHxA (Perfluorhexansyr <10 PFHpA (Perfluorheptansyr <10 PFOA (Perfluoroktansyr <10 PFNA (Perfluornonansyr <10 PFDA (Perfluordekansyr <10 PFBS (Perfluorbutansulfonsyr <10 PFHxS (Perfluorhexansulfonsyr 35 PFOS (Perfluoroktansulfonsyr :2 FTS (Fluortelomer sulfonat) <10 Summa PFAS SLV Noter till tabell: SGI. (2015). Preliminära riktvärden för högflourerade ämnen (PFAS) i mark och grundvatten. SGI Publikation 21. Statens Geotekniska Institut, Linköping Livsmedelsverket. PFAS - Poly- och perfluorerade alkylsubstanserhttps:// < Innebär er under laboratoriets rapporteringsgräns. Överskrider riktvärde för grundvatten från 'SGI Överskrider åtgärdsgräns från Livsmedelsverket Överskrider gräns för då vatten bör drickas eller användas för mat enligt SLV

81 BILAGA 5

82 Name Similarity CAS ug/l Tripropylene glycol monomethyl ether ,2 Dibutyl phthalate ,5 Tri(1,2-propyleneglycol), monomethyl ether 767 N/A 1,5 Tripropylene glycol ,9 2-Hexanol, 2-methyl ,8 Halterna i provet är semikvantitativt beräknade. Angivna föreningar är hämtade från ett referensbibliotek. Similarity är ett mått på hur väl angiven förening stämmer överens med referensbiblioteket. Similarity är angivet i tusendelar. Lidköping Fredrik Nilsson Eurofins Environment Sweden AB Box Lidköping Mail: fredriknilsson@eurofins.se 1/1

83 Name Similarity CAS ug/l Tripropylene glycol monomethyl ether ,6 Tri(1,2-propyleneglycol), monomethyl ether 766 N/A 1,0 Tripropylene glycol ,7 Dibutyl phthalate ,7 Halterna i provet är semikvantitativt beräknade. Angivna föreningar är hämtade från ett referensbibliotek. Similarity är ett mått på hur väl angiven förening stämmer överens med referensbiblioteket. Similarity är angivet i tusendelar. Lidköping Fredrik Nilsson Eurofins Environment Sweden AB Box Lidköping Mail: fredriknilsson@eurofins.se 1/1

84 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j5Â@Î Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP101 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref S-VOC Se bif rapport Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

85 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j5!IÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP102 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref 1,1,1,2-Tetrakloretan < % LidMiljö.0A ,1,1-Trikloretan < % LidMiljö.0A ,1,2-Trikloretan < % LidMiljö.0A ,1,2-Trikloreten < % LidMiljö.0A ,1-Dikloretan < % LidMiljö.0A ,1-Dikloreten < % LidMiljö.0A ,1-Diklorpropen < % LidMiljö.0A ,2,3-Triklorpropan < % LidMiljö.0A ,2,3-Triklorbensen < % LidMiljö.0A ,2,4-Triklorbensen < % LidMiljö.0A ,2,4-Trimetylbensen < % LidMiljö.0A ,2-Dibrometan < % LidMiljö.0A ,2-Diklorbensen < % LidMiljö.0A ,2-Dikloretan < % LidMiljö.0A ,2-Diklorpropan < % LidMiljö.0A ,3,5-Trimetylbensen < % LidMiljö.0A ,3-Diklorbensen < % LidMiljö.0A ,3-Diklorpropan < % LidMiljö.0A ,3-Diklorpropen < % LidMiljö.0A trans-1,3-diklorpropen < % LidMiljö.0A ,4-Diklorbensen < % LidMiljö.0A ,2-Diklorpropan < % LidMiljö.0A Klortoluen < % LidMiljö.0A Klortoluen < % LidMiljö.0A Bensen < % LidMiljö.0A Brombensen < % LidMiljö.0A Bromdiklormetan < % LidMiljö.0A Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

86 AR-18-SL EUSELI Í%R%^Â!j5!IÎ Bromklormetan < % LidMiljö.0A cis-1,2-dikloreten < % LidMiljö.0A Dibromklormetan < % LidMiljö.0A Dibrommetan < % LidMiljö.0A Diklormetan < % LidMiljö.0A Etylbensen < % LidMiljö.0A Triklorflourmetan (CFC-11) < % LidMiljö.0A Hexaklorbutadien (HCBD) < % LidMiljö.0A iso-propylbensen < % LidMiljö.0A Klorbensen < % LidMiljö.0A Naftalen < % LidMiljö.0A m/p-xylen < % LidMiljö.0A n-butylbensen < % LidMiljö.0A o-xylen < % LidMiljö.0A p-isopropyltoluen < % LidMiljö.0A Propylbensen < % LidMiljö.0A sec-butylbensen < % LidMiljö.0A tert-butylbensen < % LidMiljö.0A Tetrakloreten % LidMiljö.0A Tetraklormetan < % LidMiljö.0A Toluen < % LidMiljö.0A trans-1,2-dikloreten < % LidMiljö.0A Tribrommetan < % LidMiljö.0A Triklormetan < % LidMiljö.0A S-VOC Se bif rapport Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

87 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!iÄweÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP105 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref PFBA (Perfluorbutansyr <20 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFPeA (Perfluorpentansyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFHxA (Perfluorhexansyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFHpA (Perfluorheptansyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFOA (Perfluoroktansyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFNA (Perfluornonansyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFDA (Perfluordekansyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFBS (Perfluorbutansulfonsyr <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFHxS (Perfluorhexansulfonsyr 35 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. PFOS (Perfluoroktansulfonsyr 860 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. 6:2 FTS (Fluortelomer sulfonat) <10 ng/l 25% DIN , UNEP Chemicals Branch 2015 mod. Summa PFAS SLV 11 Kemisk kommentar 900 ng/l DIN , UNEP Chemicals Branch 2015 mod. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

88 AR-18-SL EUSELI Í%R%^Â!iÄweÎ PFAS: Rapporteringsgränsen är förhöjd p.g.a. svår provmatris. Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

89 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j5"RÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP106 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref S-VOC Se kommentar Kemisk kommentar Vid analys enligt metod SVOC har inga resultat påvisats inom metodens mätområde. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

90 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!hrXsÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP101 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 35% SPI 2011 Alifater >C8-C10 < mg/l 35% SPI 2011 Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% SPI 2011 Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < % LidMiljö.0A Krysen < % LidMiljö.0A Benso(b,k)fluoranten < % LidMiljö.0A Benso(pyren < % LidMiljö.0A Indeno(1,2,3-cd)pyren < % LidMiljö.0A Dibens(a,h)antracen < % LidMiljö.0A Summa cancerogena PAH < 0.20 LidMiljö.0A Naftalen < % LidMiljö.0A Acenaftylen < % LidMiljö.0A Acenaften < % LidMiljö.0A Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

91 AR-18-SL EUSELI Í%R%^Â!hrXsÎ Fluoren < % LidMiljö.0A Fenantren < % LidMiljö.0A Antracen < % LidMiljö.0A Fluoranten < % LidMiljö.0A Pyren < % LidMiljö.0A Benso(g,h,i)perylen < % LidMiljö.0A Summa övriga PAH < 0.30 LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 LidMiljö.0A Arsenik As (filtrerat) mg/l 20% EN ISO :2016 Barium Ba (filtrerat) mg/l 25% EN ISO :2016 Bly Pb (filtrerat) mg/l 20% EN ISO :2016 Kadmium Cd (filtrerat) mg/l 20% EN ISO :2016 Kobolt Co (filtrerat) mg/l 20% EN ISO :2016 Koppar Cu (filtrerat) mg/l 25% EN ISO :2016 Krom Cr (filtrerat) mg/l 20% EN ISO :2016 Kvicksilver Hg (filtrerat) < mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (filtrerat) mg/l 20% EN ISO :2016 Vanadin V (filtrerat) mg/l 20% EN ISO :2016 Zink Zn (filtrerat) mg/l 25% EN ISO :2016 Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Housam Abdallah, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

92 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!hrY Î Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP102 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 35% SPI 2011 Alifater >C8-C10 < mg/l 35% SPI 2011 Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% SPI 2011 Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < % LidMiljö.0A Krysen < % LidMiljö.0A Benso(b,k)fluoranten < % LidMiljö.0A Benso(pyren < % LidMiljö.0A Indeno(1,2,3-cd)pyren < % LidMiljö.0A Dibens(a,h)antracen < % LidMiljö.0A Summa cancerogena PAH < 0.20 LidMiljö.0A Naftalen % LidMiljö.0A Acenaftylen < % LidMiljö.0A Acenaften < % LidMiljö.0A Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

93 AR-18-SL EUSELI Í%R%^Â!hrY Î Fluoren < % LidMiljö.0A Fenantren < % LidMiljö.0A Antracen < % LidMiljö.0A Fluoranten < % LidMiljö.0A Pyren < % LidMiljö.0A Benso(g,h,i)perylen < % LidMiljö.0A Summa övriga PAH < 0.30 LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 LidMiljö.0A Arsenik As (filtrerat) mg/l 20% EN ISO :2016 Barium Ba (filtrerat) mg/l 25% EN ISO :2016 Bly Pb (filtrerat) < mg/l 20% EN ISO :2016 Kadmium Cd (filtrerat) < mg/l 20% EN ISO :2016 Kobolt Co (filtrerat) mg/l 20% EN ISO :2016 Koppar Cu (filtrerat) mg/l 25% EN ISO :2016 Krom Cr (filtrerat) mg/l 20% EN ISO :2016 Kvicksilver Hg (filtrerat) < mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (filtrerat) mg/l 20% EN ISO :2016 Vanadin V (filtrerat) mg/l 20% EN ISO :2016 Zink Zn (filtrerat) mg/l 25% EN ISO :2016 Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Housam Abdallah, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

94 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!hrZÉÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP105 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 35% SPI 2011 Alifater >C8-C10 < mg/l 35% SPI 2011 Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% SPI 2011 Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Housam Abdallah, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

95 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!hs*yÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Provnummer: Ankomsttemp C Provbeskrivning: Provtagningsdatum Matris: Grundvatten Provtagare Provet ankom: Utskriftsdatum: Provmärkning: MP106 Provtagningsplats: , Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 35% SPI 2011 Alifater >C8-C10 < mg/l 35% SPI 2011 Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% SPI 2011 Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < % LidMiljö.0A Krysen < % LidMiljö.0A Benso(b,k)fluoranten < % LidMiljö.0A Benso(pyren < % LidMiljö.0A Indeno(1,2,3-cd)pyren < % LidMiljö.0A Dibens(a,h)antracen < % LidMiljö.0A Summa cancerogena PAH < 0.20 LidMiljö.0A Naftalen % LidMiljö.0A Acenaftylen < % LidMiljö.0A Acenaften < % LidMiljö.0A Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

96 AR-18-SL EUSELI Í%R%^Â!hs*yÎ Fluoren < % LidMiljö.0A Fenantren < % LidMiljö.0A Antracen < % LidMiljö.0A Fluoranten < % LidMiljö.0A Pyren < % LidMiljö.0A Benso(g,h,i)perylen < % LidMiljö.0A Summa övriga PAH < 0.30 LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 LidMiljö.0A Arsenik As (filtrerat) mg/l 20% EN ISO :2016 Barium Ba (filtrerat) mg/l 25% EN ISO :2016 Bly Pb (filtrerat) < mg/l 20% EN ISO :2016 Kadmium Cd (filtrerat) mg/l 20% EN ISO :2016 Kobolt Co (filtrerat) mg/l 20% EN ISO :2016 Koppar Cu (filtrerat) mg/l 25% EN ISO :2016 Krom Cr (filtrerat) mg/l 20% EN ISO :2016 Kvicksilver Hg (filtrerat) < mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (filtrerat) mg/l 20% EN ISO :2016 Vanadin V (filtrerat) mg/l 20% EN ISO :2016 Zink Zn (filtrerat) mg/l 25% EN ISO :2016 Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Housam Abdallah, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

97 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!i-]ÆÎ Kundnummer: SL Analysrapport Uppdragsmärkn GLN: Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP103-8 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 3,0-3, Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 87.6 % 5% SS-EN 12880:2000 Arsenik As < 2.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 22 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 3.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 8.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 4.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 5.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 11 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 20 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

98 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!i-bHÎ Kundnummer: SL Analysrapport Uppdragsmärkn GLN: Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP102-3 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 0,5-1, Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.6 % 5% SS-EN 12880:2000 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 25 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 5.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

99 AR-18-SL EUSELI Í%R%^Â!i-bHÎ Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 5.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 4.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 6.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 17 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 34 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

100 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!i-\yÎ Kundnummer: SL Analysrapport Uppdragsmärkn GLN: Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP104-4 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 0,5-0, Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.5 % 5% SS-EN 12880:2000 Arsenik As 2.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 20 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 5.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 5.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 7.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 6.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 21 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 33 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

101 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!i-cQÎ Kundnummer: SL Analysrapport Uppdragsmärkn GLN: Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP107-2 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 0,05-0, Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.1 % 5% SS-EN 12880:2000 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 2.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 37 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 6.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

102 AR-18-SL EUSELI Í%R%^Â!i-cQÎ Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 9.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 7.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 16 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 34 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

103 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.01Î Kundnummer: SL Analysrapport Uppdragsmärkn GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP105 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 0,05-1, Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.3 % 5% SS-EN 12880:2000 b) PFBA (Perfluorbutansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFPeA (Perfluorpentansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFHxA (Perfluorhexansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFHpA (Perfluorheptansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFOA (Perfluoroktansyr Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFNA (Perfluornonansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFDA (Perfluordekansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFBS (Perfluorbutansulfonsyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFHxS (Perfluorhexansulfonsyr 0.40 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFOS (Perfluoroktansulfonsyr 33 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. 6:2 FTS (Fluortelomer sulfonat) <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. Summa PFAS SLV Ts DIN mod. Anal. Chem.2005,77,6353 mod. Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

104 AR-18-SL EUSELI Í%R%^Â!j.01Î Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

105 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.1:Î Kundnummer: SL Analysrapport Uppdragsmärkn GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP105 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 1,0-2, Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.6 % 5% SS-EN 12880:2000 b) PFBA (Perfluorbutansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFPeA (Perfluorpentansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFHxA (Perfluorhexansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFHpA (Perfluorheptansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFOA (Perfluoroktansyr 0.21 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFNA (Perfluornonansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFDA (Perfluordekansyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFBS (Perfluorbutansulfonsyr <0.20 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFHxS (Perfluorhexansulfonsyr 1.2 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. PFOS (Perfluoroktansulfonsyr 440 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. 6:2 FTS (Fluortelomer sulfonat) 0.84 Ts 27% DIN mod. Anal. Chem.2005,77,6353 mod. Summa PFAS SLV Ts DIN mod. Anal. Chem.2005,77,6353 mod. Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

106 AR-18-SL EUSELI Í%R%^Â!j.1:Î Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

107 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.MhÎ Kundnummer: SL Analysrapport Uppdragsmärkn (Hyvlaren) GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SP3 Provtagningsplats: Provtagningsdatum Provtagare Rebecca Fribeg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.9 % 10% SS-EN 12880:2000 b) Glödförlust 6.8 % Ts 10% SS-EN 12879:2000 b) TOC beräknat 3.9 % Ts b) Arsenik As 3.6 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Barium Ba 53 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Bly Pb 21 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kobolt Co 2.0 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Koppar Cu 61 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Krom Cr 5.5 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN b) ISO17852mod Nickel Ni 4.0 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Vanadin V 14 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Zink Zn 110 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Aldrin Chlordane-alpha Chlordane-gamma Chlordane (total) DDD, p,p'- DDD-o,p DDE, p,p - < Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

108 AR-18-SL EUSELI Í%R%^Â!j.MhÎ DDE-o,p 2.1 DDT, o,p - 12 DDT,p,p'- 93 DDT (total) 150 Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) <2.7 Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen 5.9 Pentachloraniline 19 Quintozene 1.1 Aldrin Ts Chlordane-alpha Ts Chlordane-gamma Ts S:a Klordaner <1.9 Ts DDD, p,p'- 16 Ts DDD-o,p 0.97 Ts DDE, p,p - 21 Ts DDE-o,p 2.1 Ts DDT, o,p - 12 Ts DDT,p,p'- 94 Ts DDT (total) 150 Ts Dieldrin Ts Endosulfan-alpha Ts Endosulfan-beta Ts Endosulfan-sulfate Ts Endosulfan (total) <2.7 Ts Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

109 AR-18-SL EUSELI Í%R%^Â!j.MhÎ Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen Pentachloraniline Quintozene Kemisk kommentar Pesticiderna är analyserade på torkat prov. Halten i avser torkat material Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

110 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.NqÎ Kundnummer: SL Analysrapport Uppdragsmärkn (Hyvlaren) GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SP4 Provtagningsplats: Provtagningsdatum Provtagare Rebecca Fribeg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.5 % 5% SS-EN 12880:2000 b) Aldrin Chlordane-alpha Chlordane-gamma Chlordane (total) DDD, p,p'- DDD-o,p DDE, p,p - DDE-o,p DDT, o,p - DDT,p,p'- DDT (total) Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen Pentachloraniline < < Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

111 AR-18-SL EUSELI Í%R%^Â!j.NqÎ Quintozene Aldrin Chlordane-alpha Chlordane-gamma S:a Klordaner DDD, p,p'- DDD-o,p DDE, p,p - DDE-o,p DDT, o,p - DDT,p,p'- DDT (total) Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen Pentachloraniline Quintozene 2.4 < <2.7 Kemisk kommentar Pesticiderna är analyserade på torkat prov. Halten i avser torkat material Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Ts Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

112 AR-18-SL EUSELI Í%R%^Â!j.NqÎ Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

113 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.OzÎ Kundnummer: SL Analysrapport Uppdragsmärkn (Hyvlaren) GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SP5 Provtagningsplats: Provtagningsdatum Provtagare Rebecca Fribeg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.7 % 5% SS-EN 12880:2000 b) Arsenik As 4.7 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Barium Ba 55 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Bly Pb 22 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kadmium Cd 0.22 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kobolt Co 1.7 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Koppar Cu 57 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Krom Cr 5.5 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN b) ISO17852mod Nickel Ni 3.8 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Vanadin V 13 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Zink Zn 120 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Aldrin Chlordane-alpha Chlordane-gamma Chlordane (total) DDD, p,p'- DDD-o,p DDE, p,p - DDE-o,p DDT, o,p - < Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

114 AR-18-SL EUSELI Í%R%^Â!j.OzÎ DDT,p,p'- 44 DDT (total) 92 Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) <2.7 Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen 24 Pentachloraniline 80 Quintozene 5.0 Aldrin Ts Chlordane-alpha Ts Chlordane-gamma Ts S:a Klordaner <1.9 Ts DDD, p,p'- 13 Ts DDD-o,p 3.1 Ts DDE, p,p - 19 Ts DDE-o,p 2.0 Ts DDT, o,p - 11 Ts DDT,p,p'- 44 Ts DDT (total) 93 Ts Dieldrin Ts Endosulfan-alpha Ts Endosulfan-beta Ts Endosulfan-sulfate Ts Endosulfan (total) <2.7 Ts Endrin Ts HCH, alpha- Ts Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

115 AR-18-SL EUSELI Í%R%^Â!j.OzÎ HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen Pentachloraniline Quintozene Kemisk kommentar Pesticiderna är analyserade på torkat prov. Halten i avser torkat material Ts Ts Ts Ts Ts Ts Ts Ts Ts Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

116 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.PÇÎ Kundnummer: SL Analysrapport Uppdragsmärkn (Hyvlaren) GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SP6 Provtagningsplats: Provtagningsdatum Provtagare Rebecca Fribeg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.0 % 10% SS-EN 12880:2000 b) Glödförlust 7.0 % Ts 10% SS-EN 12879:2000 b) TOC beräknat 4.0 % Ts b) Aldrin Chlordane-alpha Chlordane-gamma Chlordane (total) DDD, p,p'- DDD-o,p DDE, p,p - DDE-o,p DDT, o,p - DDT,p,p'- DDT (total) Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans < <2.7 Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

117 AR-18-SL EUSELI Í%R%^Â!j.PÇÎ Hexaklorobensen 19 Pentachloraniline 53 Quintozene 2.0 Aldrin Ts Chlordane-alpha Ts Chlordane-gamma Ts S:a Klordaner <1.9 Ts DDD, p,p'- 9.5 Ts DDD-o,p Ts DDE, p,p - 17 Ts DDE-o,p 3.8 Ts DDT, o,p Ts DDT,p,p'- 37 Ts DDT (total) 77 Ts Dieldrin Ts Endosulfan-alpha Ts Endosulfan-beta Ts Endosulfan-sulfate Ts Endosulfan (total) <2.7 Ts Endrin Ts HCH, alpha- Ts HCH-beta Ts HCH-delta Ts HCH,gamma- (Lindane) Ts Heptachlor Ts Heptaklorepoxid (cis) Ts Heptachlorepoxide - trans Ts Hexaklorobensen 19 Ts Pentachloraniline 53 Ts Quintozene Kemisk kommentar 2.0 Ts Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

118 AR-18-SL EUSELI Í%R%^Â!j.PÇÎ Pesticiderna är analyserade på torkat prov. Halten i avser torkat material. Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

119 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.Q%Î Kundnummer: SL Analysrapport Uppdragsmärkn (Hyvlaren) GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SP7 Provtagningsplats: Provtagningsdatum Provtagare Rebecca Fribeg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.5 % 5% SS-EN 12880:2000 b) Arsenik As 4.4 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Barium Ba 44 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Bly Pb 20 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kobolt Co 1.7 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Koppar Cu 34 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Krom Cr 5.5 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN b) ISO17852mod Nickel Ni 3.2 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Vanadin V 13 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Zink Zn 110 mg/kg Ts 25% EN ISO 11885:2009 / SS b) Aldrin Chlordane-alpha Chlordane-gamma Chlordane (total) DDD, p,p'- DDD-o,p DDE, p,p - DDE-o,p DDT, o,p - < Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

120 AR-18-SL EUSELI Í%R%^Â!j.Q%Î DDT,p,p'- 17 DDT (total) 39 Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) <2.7 Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen Pentachloraniline 1.9 Quintozene Aldrin Ts Chlordane-alpha Ts Chlordane-gamma Ts S:a Klordaner <1.9 Ts DDD, p,p'- 4.6 Ts DDD-o,p Ts DDE, p,p - 11 Ts DDE-o,p 3.1 Ts DDT, o,p Ts DDT,p,p'- 17 Ts DDT (total) 39 Ts Dieldrin Ts Endosulfan-alpha Ts Endosulfan-beta Ts Endosulfan-sulfate Ts Endosulfan (total) <2.7 Ts Endrin Ts HCH, alpha- Ts Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

121 AR-18-SL EUSELI Í%R%^Â!j.Q%Î HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans Hexaklorobensen Pentachloraniline Quintozene 1.9 Kemisk kommentar Pesticiderna är analyserade på torkat prov. Halten i avser torkat material. Ts Ts Ts Ts Ts Ts Ts Ts Ts Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN b) Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

122 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Rebecca Friberg Teknikringen LINKÖPING AR-18-SL EUSELI Í%R%^Â!j.R.Î Kundnummer: SL Analysrapport Uppdragsmärkn (Hyvlaren) GLN Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SP8 Stora växthuset Provtagningsplats: Provtagningsdatum Provtagare Rebecca Fribeg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.3 % 10% SS-EN 12880:2000 b) Glödförlust 6.8 % Ts 10% SS-EN 12879:2000 b) TOC beräknat 3.9 % Ts b) Aldrin Chlordane-alpha Chlordane-gamma Chlordane (total) DDD, p,p'- DDD-o,p DDE, p,p - DDE-o,p DDT, o,p - DDT,p,p'- DDT (total) Dieldrin Endosulfan-alpha Endosulfan-beta Endosulfan-sulfate Endosulfan (total) Endrin HCH, alpha- HCH-beta HCH-delta HCH,gamma- (Lindane) Heptachlor Heptaklorepoxid (cis) Heptachlorepoxide - trans < <2.7 Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3
