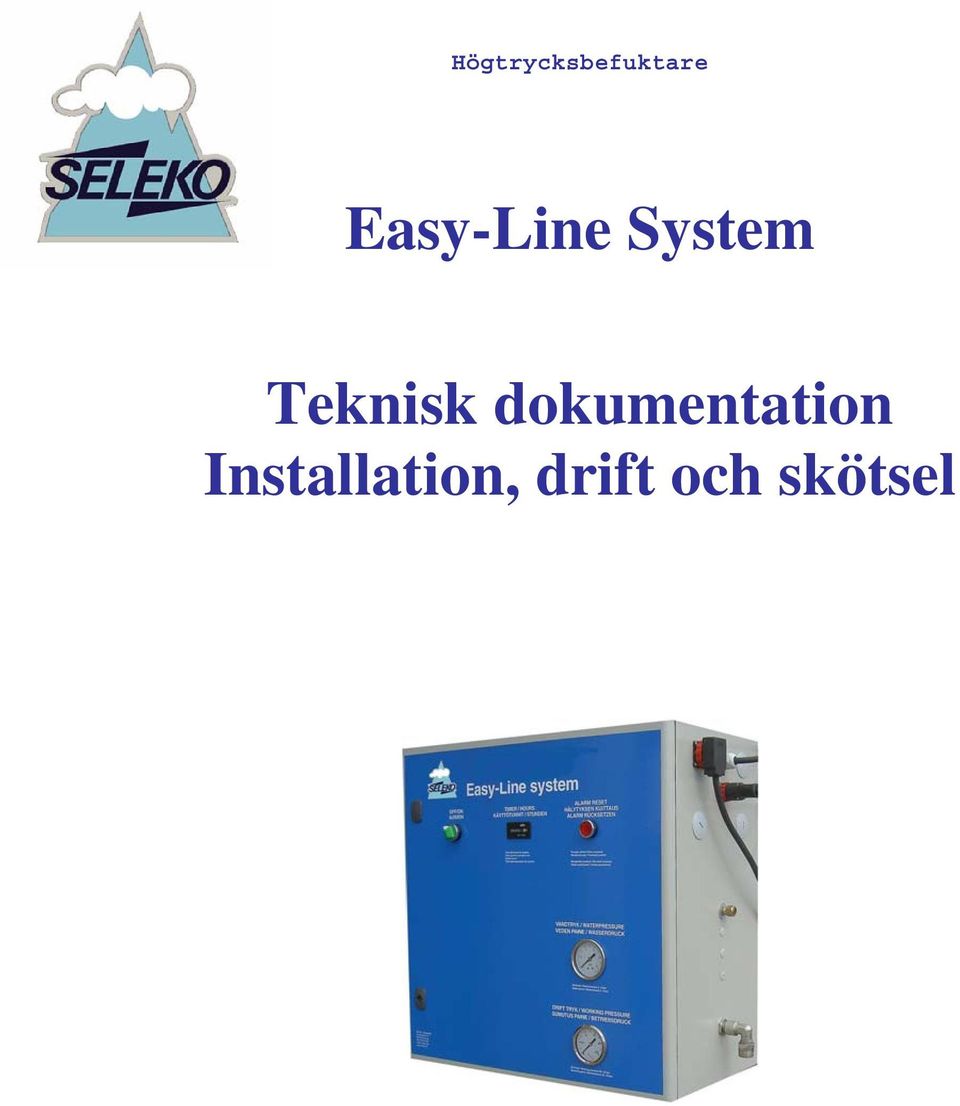

1 Högtrycksbefuktare Easy-Line System Teknisk dokumentation Installation, drift och skötsel

2 Introduktion av Easy-Line befuktnings system Inledning. Gratulerar till ditt köp av högtrycksbefuktaren Esay-Line Denna befuktare innehåller den allra senaste teknologin och tillgodoser alla erkända säkerhetsföreskrifter. Felaktig användning av högtrycksbefuktaren kan emellertid resultera i fara för användaren eller tredje person och/eller materialskada. För att säkerställa en säker, lämplig och ekonomisk drift av befuktarsystemet var vänlig och observera och följ samtliga säkerhetsföreskrifter och all information i denna tekniska manual. Om du har frågor som inte besvaras i denna manual var vänligen och kontakta Seleko AB för assistans. Allmänna och anmärkning i den tekniska dokumentationen. Denna tekniska dokumentation tillhör högtysckbefuktaren Easy-Line som finns tillgänglig i olika modellvarianter. Utrustningens olika tillbehör (hygrostat, vattenrening etc.) Beskrivs endast i den mån som är nödvändig för korrekt användning och drift. Ytterligare Information som tillbehör kan du få tag på i respektive drifthandbok: I säkert förvar Var vänligen och förvara denna tekniska dokumentation på säker plats där den alltid finns tillgängligt. Om ägarbyte uppstår måste dokumentationen överföras till ny driftansvarig person. Garantianspråk Garantier gäller enligt ordererkännande eller annan skriftlig överenskommelse och kan inte föras över till tredje part eller vid försäljning i andra hand. Korrekt användning Högtycksbefuktaren är uteslutande konstruerad för direkt befuktning enligt specificerade drift villkor. Andra typer av applikationer får inte användas utan skriftlig medgivande från Seleko AB. Tillverkaren/leverantören I-frånsäger sig allt ansvar för skada som uppkommit på grund av felaktig användning eller installation. Bevisbörda ligger på användaren och skall kunna styrkas av oberoende part. Användaren tar på sig allt ansvar i detta hänseende. Allmänna säkerhetsinstruktioner Det är kundens ansvar att kvalificerad fackman anlitas eller Seleko AB. Endast kvalificerad servicepersonal eller Seleko AB som har god kännedom om produkten får installera, köra igång, reparera och utföra service på produkten.

3 Innehållsförteckning Montage och installations vägledning Sida 3 Förutsättningar Sida 3 Dimension och vikt Sida 3 Montage av elinstallation Sida 3 Montage av vatteninstallation Sida 3 Slanglängder och vattenmängder Sida 4 Uppstarta av Easy-Line Sida 5 Transportsäkring Sida 5 Kontroll av vatten och el-anslutning Sida 5 Kontroll av dysorna Sida 5 Igångkörnings procedur Sida 6 Maskinöversikt Sida 7 Aktivering av puls/pause-drifttider övervakning av Zoner Sida 8 Underhåll Sida 9 Löpande Sida 9 Månadsvis Sida 9 Generella Sida 9 Kilremsjustering Sida 10 Byte av remskiva Sida 10 Teknisk dokumentation Sida 11 Easy-Line Sida 11 Motor Sida 11 Pumpen Sida 11 Felsökningsschema Sida 12 Reservdelslista Sida 13 Driftjournal Sida 14 Skisser till montage och installation Sida 15 El-data och diverse datablad Sida 17

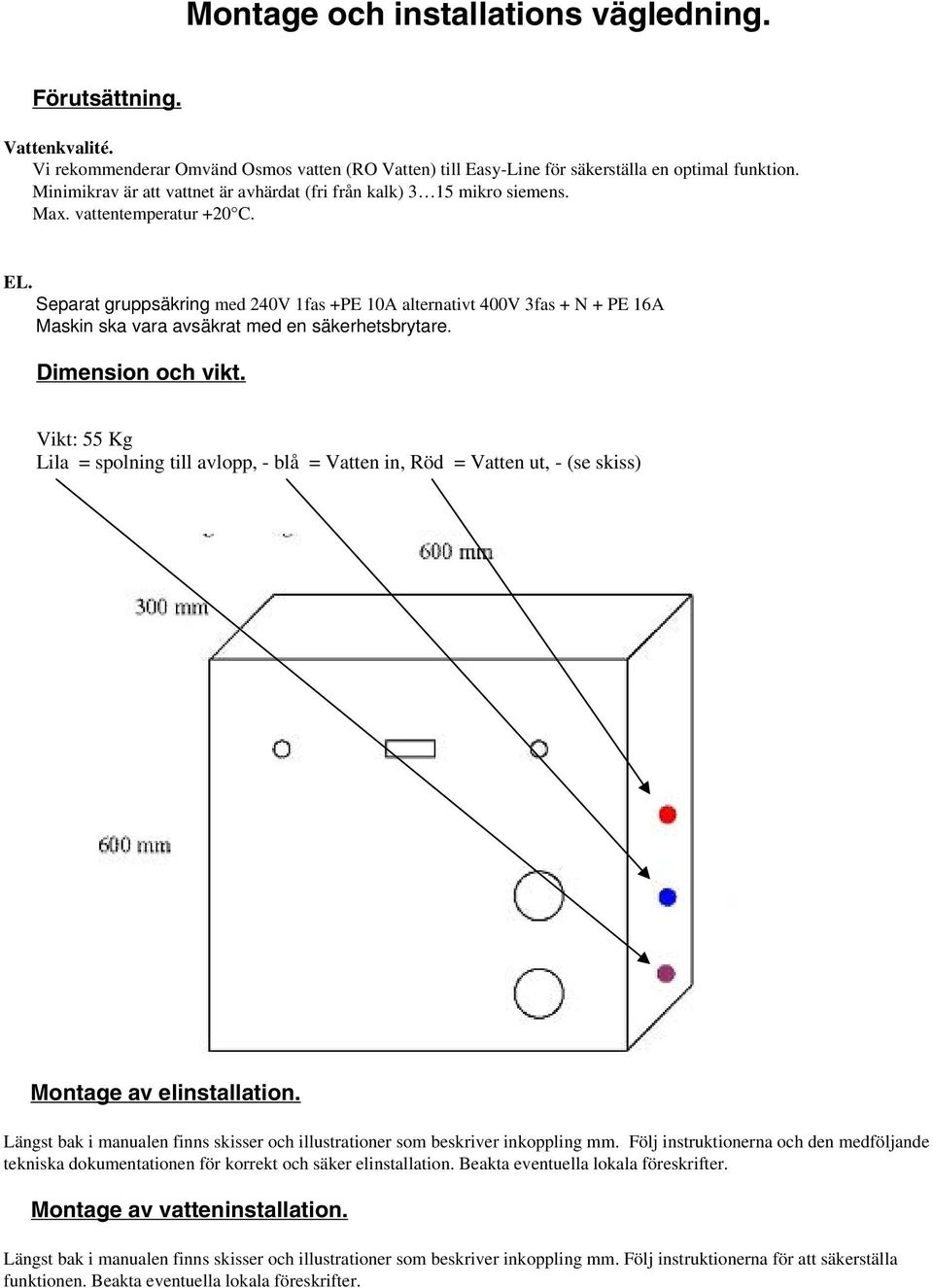

4 Montage och installations vägledning. Förutsättning. Vattenkvalité. Vi rekommenderar Omvänd Osmos vatten (RO Vatten) till Easy-Line för säkerställa en optimal funktion. Minimikrav är att vattnet är avhärdat (fri från kalk) 3 15 mikro siemens. Max. vattentemperatur +20 C. EL. Separat gruppsäkring med 240V 1fas +PE 10A alternativt 400V 3fas + N + PE 16A Maskin ska vara avsäkrat med en säkerhetsbrytare. Dimension och vikt. Vikt: 55 Kg Lila = spolning till avlopp, - blå = Vatten in, Röd = Vatten ut, - (se skiss) Montage av elinstallation. Längst bak i manualen finns skisser och illustrationer som beskriver inkoppling mm. Följ instruktionerna och den medföljande tekniska dokumentationen för korrekt och säker elinstallation. Beakta eventuella lokala föreskrifter. Montage av vatteninstallation. Längst bak i manualen finns skisser och illustrationer som beskriver inkoppling mm. Följ instruktionerna för att säkerställa funktionen. Beakta eventuella lokala föreskrifter.

5 Anmärkning. Slangarna skall hanteras och behandlas så att de inte kommer i kläm eller böjes så brått uppstår. Det är viktigt att använda rätt typ av verktyg och kapa av slangen så att ändarna är rena och jämna och undvika deformering på slangen för att kunna dra fast anslutnings detaljer korrekt. Se illustrationerna nedan. Dysorna kan dras åt med handkraft och spännas till metall flänsen: Man får inte använda verktyg. Det är viktigt att slangen pressas helt runt anslutningen och dras till (spännas) för hand. Sedan använder man en fast nyckel och spänner 1 ¼ varv varken mer eller mindre. Se illustrationen nedan. Slanglängder och vattenmängder mm slang. (Max. 100 meter) mm slang. (Max 30 meter från Easy-Line, eller från där 10mm slangen slutar ) 3. Max. vattenmängd per zon (rum) är 120 l/h. För beräkning av vattenmängd, se specifikation på medföljande information)

6 Uppstarta av Easy-Line. Transportsäkring. Under transporten kan pumpens oljesticka, bortaget, ersatt med en plugg för att undvika oljespill. Pluggen ska tas bort och oljesticka sättas i för uppstart ( se illustrationen nedanför ). Kontroll av vatten och el-anslutning. Kontroll av vattentrycket är minst 2 bar och att vattenkvalitén är tillfredställd enligt vår dokumentation, enligt vägledning för vattenbehandling. Kontrollera anslutningsspäningen är korrekt enligt märkskylten på Easy-Line skåpet. Kontroll av dysorna. Kontrollera att dysorna är monterade i alla anslutningar och känn med handkraft att de sitter på plats.

7 Igångkörnings procedur. Sätt hygrostaten på 0% RF. (Vid flera zoner sätts samtliga hygrostater också på 0%) Vrid på Till/Från vredet i Till läge. Vrid upp hygrostaten (rum) 1 upp till 100% RF Håll in den röda knappen Återställning av larm inne i min. 5 sekunder, så startar anläggningen Arbetstrycket på 50 bar kommer att uppnås inom loppet av sekunder.. Kontrollera att den inte är läckage på hela anläggningen Kontrollera att alla fläktar fungerar och roterar fritt Vrid ner hygrostaten till 0% RF Testa alla eventuella zoner (rum) lika tidigare instruktioner. När alla zoner är testade och klara. Ställa in det önskade börvärde (RF) som önskas på respektive hygrostat. Anläggning är nu klar för drift. Not: Det kan förekomma små droppar från dysorna de första 1-2 dagarna tills helas systemet är helt fri från luft.

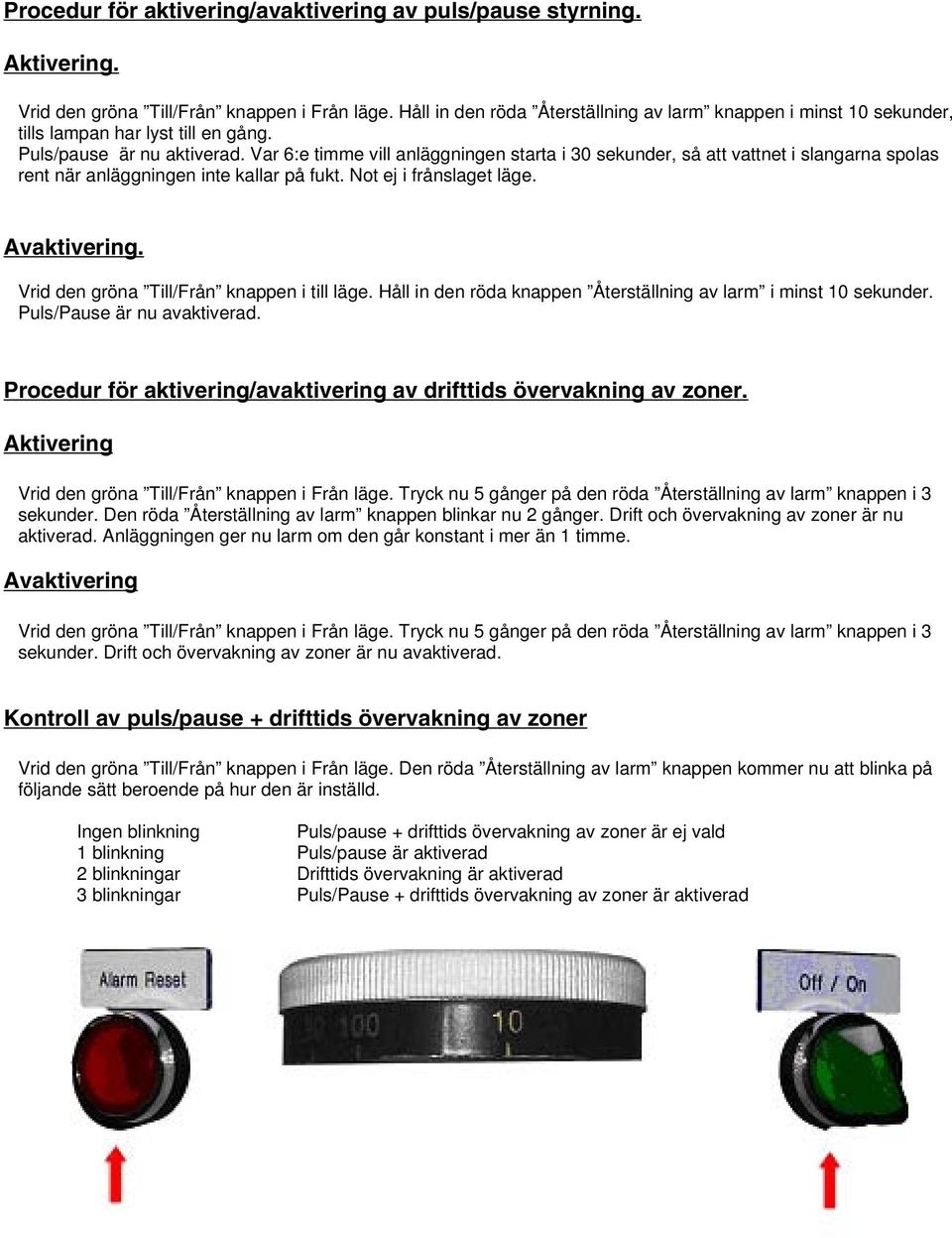

8 Procedur för aktivering/avaktivering av puls/pause styrning. Aktivering. Vrid den gröna Till/Från knappen i Från läge. Håll in den röda Återställning av larm knappen i minst 10 sekunder, tills lampan har lyst till en gång. Puls/pause är nu aktiverad. Var 6:e timme vill anläggningen starta i 30 sekunder, så att vattnet i slangarna spolas rent när anläggningen inte kallar på fukt. Not ej i frånslaget läge. Avaktivering. Vrid den gröna Till/Från knappen i till läge. Håll in den röda knappen Återställning av larm i minst 10 sekunder. Puls/Pause är nu avaktiverad. Procedur för aktivering/avaktivering av drifttids övervakning av zoner. Aktivering Vrid den gröna Till/Från knappen i Från läge. Tryck nu 5 gånger på den röda Återställning av larm knappen i 3 sekunder. Den röda Återställning av larm knappen blinkar nu 2 gånger. Drift och övervakning av zoner är nu aktiverad. Anläggningen ger nu larm om den går konstant i mer än 1 timme. Avaktivering Vrid den gröna Till/Från knappen i Från läge. Tryck nu 5 gånger på den röda Återställning av larm knappen i 3 sekunder. Drift och övervakning av zoner är nu avaktiverad. Kontroll av puls/pause + drifttids övervakning av zoner Vrid den gröna Till/Från knappen i Från läge. Den röda Återställning av larm knappen kommer nu att blinka på följande sätt beroende på hur den är inställd. Ingen blinkning Puls/pause + drifttids övervakning av zoner är ej vald 1 blinkning Puls/pause är aktiverad 2 blinkningar Drifttids övervakning är aktiverad 3 blinkningar Puls/Pause + drifttids övervakning av zoner är aktiverad

9 MASKINÖVERSIKT Front med indbyggd driftpanel. Information om vatten tryck och drifttryck, såsom som drifttimmar. Filterelement in/utblåsning, för ventilation systemet Oljetapp / påfyllning. Olje tappning hittar du på undersid av pumpen. Remdrift för kraftöverföring. Översigt för styring, med bl.a. motorskydd, relä för styrning/timer för ändring av vattentrycks larm. Reset Termorelä. Relä styrning K1 K4 K6- K7 Reserv. Timer för alarm By-Pass ventil för reglering av drifttrycket. ( Skall vara bar ). 8

10 Underhåll Easy-Line är utvecklad av komponenter som generellt inte kräver så mycket service. Det följande avsnittet är sammanställt för den periodiska underhållet som krävs och för att uppnå en hög driftsäkerhet och lång livslängd. Löpande Kontroller: Att alla fläktar fungerar och inte har missljud Att alla fläktar fungerar och att inte filtren är igensatta av dam eller dylikt. Att vattentrycket in är minst 2 bar. Se manometern i fronten på Easy-Line. Att drifttrycket är bar. Se manometern på fronten av Easy-Line. Det kan förekomma att drifttrycket glider lite utanför området. Detta kan justeras på By-pass ventilen. Not. Bör utföras av kunnig teknisk person eller av Seleko AB:s personal Att oljenivån på pumpen har rätt nivå. Att oljefärgen ska vara ljus brun och får inte skumma. (Stoppa pumpen inom 1 minut) Att det inte förekommer vatten eller/och olja läckage Månadsvis. Se efter vattenläckage. Anläggningen ska gå i larmläge efter sekunder och larmlampan tänds. Generellt. Förfilter insatsen för vattentillförseln bytes beroende av vattnets kvalité men minst 2 ggr/år. Filter vid dysan tas bort efter 2 månaders drift eller 300 drifttimmar. (se separat datablad) Oljebyte på pumpen 1:a gången efter 300 timmar, Efterföljande oljebyte sker efter 1000 timmar, eller när det finns kondens i oljan Oljemängd och typ: 0,24 Liter / SAE 80 W -90 Magnetventilen bytes efter ca tillslag (ca. ½ år)(gäller endast spolen) Rem skiftas 1 ggr/år Hygrostat ska kalibreras minst 1 ggr/år (se nedan) Kontrollera att kilremmen är spänd (se vidare instruktioner) Kalibreras med ratten. Kontakta Seleko AB

11 Kilremjustering. Easy-Line är försedd med kilremsdrivning mellan motor och pumpen vilket säkerställer en lång och driftsäker drift. Det är viktigt att alltid remmen är rätt spänd för att undvika onödigt slitage. Nedan är det några enkla punkter som bör följas för en korrekt justering. Remmen skall justeras at man enkelt med en fingertryckning kan trycka ner remmen 2-3 mm. Lossna skivans bultar. Not: får inte skruvs ur mer än 1/6 dels varv. Det är viktigt så att inte skivan lossnar ifrån fästet. Remmen Justeras med den nedersta justerskruven på konsolen. Spänn åt skivan bultar igen. Byte av remskiva. Remskivan är av Taper-Lock typen och går att demonteras. Skruva ur insex skruvarna mellan bussningen och skivan. Skruva ur skruven vid demonterings hållet och bussningen kan skiljas ifrån remskivan Insex skruvar mellan bussning och skivan. Demonterings hål

12 Ap9 kopplingsdosa utnjuttjas till för sammakoppling av kablarna Gummikabel med påsat stickpropp enligt följande; GRÖN/GUL = JORD SVART OCH SVART = GIVARE BLÅ OG BRUN = MOTORN PÅFLÄKTEN Vägledning EL På givare anslutnings kontakt nr. 1 och 3.

13 - 10 mm Vatten in Vatten ut Dränering Vägledning 4 mm 10 mm 4 mm 4 mm Viktigt! T-stycke = art nr. jbmb 10 Övergång från 10 mm till 4 mm Slang = art nr. trbmb

14 Min. afstand 1 m. min. distance avstånd 1m 1m min. min. Min. d3m avstånd afstand 3 m. m. Min. min. avstånd afstad 3 m. 3 m min. avstånd 4 m Min. afstand 3 m. Hydro-Jet Unit HydroJet min. Min. avstånd afstand 0.5 0,5 mm. Min. min. avstånd afst 5 m. 5 m Min. min. avstånd afstand 32,5 m m. Hydro-Trio Unit HydroTrio Min. min. avstånd afstand 00 m. m Min. min. afstd avstånd 3 m. 3 m min. Min. avstånd afd5 m. 2.5 m Hydro-One Unit HydroOne

15 Teknisk dokumentation. Easy-Line Max.kapacitet. 210 Liter/t. Ljudnivå. 47 db. Max. omgivnings temperatur. 30 ºC. vikt. 55 Kg. Mått. H/B/D 600/600/300mm. Motor. El. 1 X 240/ 3 X 400V+N+J 50Hz. Motoreffekt. 0,55 kw. rpm Max. Ström. 3/1,9A. Pump. Typ. NP10/4-140 / NP 10/4-140 Max. kapacitet. 3,45 l/min / 10,6 l/min Max. effekt. 1 kw. / 3 kw Max. O/min Max.tryck. 140 bar. Max. Temp. 70 ºC Oljemängd. 0,24 L. Olie typ. SAE 80W 90

16 Felsöknings schema. Fel: Åtgärd: Åtgärds förslag: Högtryckspumpen startar ej. Automatsäkringen slås ifrån Kontrollera säkringen och matnings anslutning Motor eller pump blockerad Avhärdningsfilter är i genererings läge (tillval) Vänta minuter Ingen zon(rum) kallar på fukt Till/Från knappen lyser inte Manöverspänning saknas Kontrollera säkring och matnings anslutning Fas fel Skifta faser Systemet släkt. Högtryckspumpen startar, men Magnetventil defekt Byt ventil (spole) det kommer inget vatten i zonen (rummet) Dysan droppar under drift Dysan eller dysans filter är Byt dysa eller dysans filter igensatt Dysan droppar när befuktningen Smuts i dysans kontra ventil eller Byt dysa (spole) stannar Dysans ventil är defekt Larm lampan lyser Vattentryck saknas Larm lampan blinkar med 1 sek. mellanrum Larm lampan blinkar med 3 sek. mellanrum Larm lampan blinkar med 5 sek. mellanrum För lågt vattentryck Filter igensatt Fel på frekvensomvandlaren Motor eller pump blockerad För högt tryck. Normalt bar Pumpen temperatur är för hög Magnetventil defekt Pump defekt Överskriden drifttid för zoner (rum) Hygrostaten defekt Magnetventilen defekt Slangbrott Kontrollera vatten tillförseln Kontrollera vattenfiltren Ring till Seleko AB Justera By-pass till 50-55bar Byt ventil Byt pump Byt hygrostat Byt ventil (spole) Byt ut slang. Kontrollera trycket Normalt bar

17 Reservdelslista. Komponenter Produkt / artikel nr. Frekvensomformare ACS50-01E-04A3-2 Hygrostat 2412 Chassi fläkt A XTB Filter för ovan Kontakt för zoner (hane) Kontakt för zoner (hona) Tid räknare BW-3018 PLC ZEN-20C2AR-A-V1 Tryckknapp Vred Kontakt bläck NO Automatsäkring 1A 1pol Manometer bar Manometer 0-10 bar Pressostat PMN-2-NA Motor C Kontraventil 0,6 bar PWA-L1466 By-pass ventil Höktryckspump 10/ /50/230V alt 3/50/400V Kilrem XPZ687 Remskiva motor SPZ 60/1 Bussning till ovan 1008*19 Remskiva pump SPZ150/1 Bussning till ovan 1610*24 Driftventil GEA22033V07S Vattenfilter 5 Vp1p5 Vattenfilter 10 Vp1p5 Dysor Salt OBS! ANVÄND ENBART ORIGINAL DELAR

18 Driftjournal Datum Tid räknare Vattenkvalité Oljebyte. Vattenfilt. byte. Anslutning tryck Drift tryck. Hyg. kalibrering Sign. SELEKO AB Box 143 SE Västerhaninge TLF FAX
