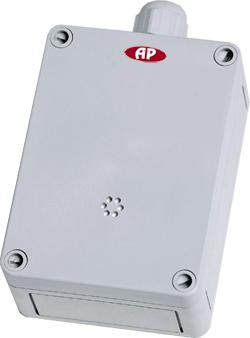

1 Detektor för vätekloridgas, HCl Användarmanual Oktober, 0

2 Användningsområde... Funktion.... Kontrolläge.... Sensor... Installation.... Monteringanvisningar.... Installation... Elektrisk anslutning.... Ledningsanslutning... Driftsättning.... Nollpunktskorrigering vid analog utgångssignal.... Kalibrering...6. Manuell kalibrering Nollpunkt Förstärkning Beräkning av kontrollspänning...7. Kalibrering med serviceverktyget CGD Kalibrering med CGD-0_EasyConf Adressering, endast för CGD-0_Bus-läge Tillval för reläutgång Inspektion och Service Inspektion Service och kalibrering Utbyte av sensorelement Felsökning Analogt läge CGD-0_Bus Mode... 8 Tvärkänslighetsdata... 9 Tekniska data... 0 Diagram... Avyttring av delar...6 Anteckningar och allmän information...6. Avsedd produktapplikation...6. Installatörsansvar...6. Underhåll...6. Begränsad garanti...6

3 Elektrokemisk vätekloriddetektor Användningsområde Automatikprodukters analoga/digitala gasdetektor med digital bearbetning av mätvärden och temperaturkompensation används för att mäta förekomst av vätekloridgas. De avsedda mätplatserna är alla områden som är direkt anslutna till den allmänna lågspänningsmatningen, t.ex. bostäder, kommersiella och industriella områden samt små företag (enligt EN0 08). Gasdetektorn får inte användas i potentiellt explosiva miljöer. Den får endast användas på platser med miljöförhållanden enligt specifikationer i tekniska data. Funktion. Kontrolläge Förutom den analoga utgången är detektorn utrustad med ett seriellt gränssnitt RS-8 och Modbusprotokoll för anslutning till CGD-0-systemet eller andra överordnade system. Analogt läge: Den analoga utgången kan väljas som strömsignal med (0) -0 ma eller spänningssignal (0) -0 V. CGD-0_Bus-läge: Detektorn kan anslutas till CGD-0 systemet via RS-8-gränssnitet. I detta läge finns det en analog ingång för anslutning av ytterligare en -0 ma-detektor. De två mätvärdena överförs via RS-8-gränssnitt till gascentralen. Ledningstopologin för RS-8-bussen kan tas från Riktlinjer för ledningsdragning och driftsättning av GCD-0 hårdvara. De två lägena finns parallellt.. Sensor Sensordelen i detektorn är en förseglad elektrokemisk cell med tre elektroder, avkänning, räknare och referens. Omgivningsluften som skall övervakas diffunderar genom ett membranfilter in i sensorns vätskeformiga elektrolyt. Den kemiska processen för mätningen är en oxidationsprocess, där en molekyl av målgasen byts ut mot en molekyl av syre. Reaktionen driver syremolekylen till motelektroden, och genererar av en DC-mikroamperesignal mellan avkännings- och referenselektroder. Denna signal är linjär till den avkända gasens volymkoncentrationen. Signalen utvärderas av den anslutna förstärkaren och omvandlas till en linjär utsignal. Elektrokemiska processer leder alltid med tiden till förlust av känslighet. Därför är regelbunden kalibrering av nollpunkten och förstärkning nödvändig. Se avsnitt 6. Varning: Det finns en liten mängd frätande vätska i sensorelementet. Om personer eller föremål av misstag kommer i kontakt med vätskan, måste drabbade områden rengöras så snabbt och noggrant som möjligt med kranvatten. Sensorer som ej är i bruk måste omhändertas på samma sätt som batterier.

4 Installation Obs: Undvik våld (t.ex. genom att trycka med tummen) på givarelementet under drift eller installation. Elektronik kan förstöras av statisk elektricitet. Vidrör därför inte utrustningen utan armband som är anslutet till jord eller utan att stå på ett ledande golv (enl. DIN EN000).. Monteringanvisningar Vid val av monteringsplats bör följande uppmärksammas: Väteklorids, HCl,specifika vikt, är lägre än luftens (faktor,7). Rekommenderad monteringshöjd är 0, till 0.8 m över golv. Välj monteringsplats för detektorn enligt lokala föreskrifter. Beakta ventilationsförhållanden! Montera inte givaren i mitten av eventuellt luftflöde. Montera detektorn på en plats med minimal vibration och minima temperaturvariation (undvik direkt solljus). Undvik platser där vatten, olja etc. kan påverka korrekt funktion och där mekaniska skador kan uppstå.. Se till att det finns tillräckligt med utrymme runt sensorn för underhåll och kalibreringsarbete. Kanalmontage Montera endast i en rak sektion av kanalen med minsta luftvirvel och endast vid ett avstånd på minst meter från krök eller hinder. Montera endast i kanalsystem med maximal lufthastighet på 0 m/s eller lägre. Monteringen måste utföras så att sondöppningar ligger i linje med luftflödet.. Installation Öppna locket. Koppla försiktigt ur kretskortet från bottendelen. Fäst nedre delen med skruvar lodrätt mot väggen (plintar till jord). Anslut kretskortet försiktigt till X och X. Sätt tillbaka locket. Elektrisk anslutning Beakta förekomsten av statisk elektricitet! Se. Montering Installation av elektriska ledningar får endast utföras av en utbildad specialist enligt anslutningsschemat, och utan att ström appliceras på ledare samt enligt föreskrifter! Undvik inverkan av yttre störningar genom att använda skärmade kablar för signalledningen, men anslut inte skärmen. Rekommenderad ledning för analogt läge: JY (St) Y xx0.8 LG (0 AWG), max. slingmotstånd 7 Ω/km. Seriellt gränssnittsläge: Erforderlig ledning för RS-8-läge: JY (St) Y xx0.8 LG (0 AWG), max. slingmotstånd 7 Ω/km Vid val och installation av ledningarna måste de regler som gäller bussinstallation RS 8 följas. Installationerna måste utföras i linjetopologi. Längd och typ av ledning måste också beaktas. Det är viktigt att kontrollera att skärmar eller lösa ledningar inte kortsluter det monterade kretskort.

5 . Ledningsanslutning Öppna locket. Koppla försiktigt ur kretskortet från plintarna X och X. För in ledningen och anslut den till plintar. Se fig. och. Återanslut kretskortet försiktigt till plintarna X, X. Sätt tillbaka locket. Obs: Anslutningen av strömförsörjning på utsignalen (X stift ) kan förstöra transmittern.. Driftsättning Beakta driftsättningsinstruktioner vid varje utbyte av givarelementet. Endast utbildade tekniker får utföra följande: Kontrollera monteringsplatsen. Välja form av utsignal: Ström eller spänning, och startpunkt 0 eller 0%. Se fig.. Kontrollera nätspänningen. Kontrollera kretskort SM0-00X för korrekt montering på X och X. Kontrollera att sensorn är korrekt monterad på kontakterna X/X7 på kretskortet AT0-00X. Adressering av givaren i CGD-0_Bus-läge. Kalibrera detektorn (om den inte är fabrikskalibrerad). Instrument för driftsättning (kalibrering) av transmitter: Testgasflaska med syntetisk luft (0% O, 80% N) eller HCL-fri luft. Testgasflaska med HCL (ppm) i intervallet 0 till 70% av mätområdet. Resten är syntetisk luft. Gastryckregulator med flödesmätare för att styra gasflödet till 0 ml / min. Kalibreringsadapter med rör. Typ: Kalibreringsset AT 0CO. Se fig.. Digital voltmeter med intervallet 0-00mV, noggrannhet % och en liten skruvmejsel. Kalibreringsverktyg CGD-0 STL (endast för kalibrering med serviceverktyg CGD-0). CGD-0 konfigurations- och kalibreringsmjukvara inkl. USB / RS-8 kommunikationset (endast för mjukvarukalibreringsläge. Anm: Före kalibrering måste sensorelementet stabiliseras fullständigt genom att vara anslutet till nätspänningen under minst timma utan avbrott. Beakta korrekt hantering av testgasflaskor (förordningar TRGS 0)!) Attention: Kalibreringsgasen för HCl är giftig. Inandas aldrig gasen! Symptom: Yrsel, illamående, huvudvärk. Förfarande vid utsatthet: Se till att person som utsatts för gasen får frisk luft. Tillkalla läkare.. Nollpunktskorrigering vid analog utgångssignal Den analoga utsignalen är fabriksinställd på nollpunkten. Vid behov är det möjligt att göra en manuell anpassning av den analoga signalen inom 0 sek. efter det att spänningen anslutits. Bygeln 0-0% för signalstart måste ställas in (= ma eller V). Anslut digital voltmeter (00 mv) vid testplinten "Test" (mätsignal ~ 0 mv =,0 ma). Slå på driftspänningen. Varje gång man trycker på "Nolltryckknappen" ökar signalen från + 0, mv (0,0 ma). Tryck på knappen flera gånger tills mätsignalen når 0 ± 0, mv. Efter mv startar signalen åter vid 6 mv. Korrigeringen är endast möjlig inom 0 sekunder efter det strömmen slagits på. En impulspaus på mer än 0 sek. avbryter frisättning av korrigeringsfunktionen.

6 . Kalibrering Beroende på version och kontrolläge finns det tre olika möjligheter att kalibrera detektorn: Manuell kalibrering Manuell kalibrering är endast möjlig om detektorn är utrustad med tryckknappen "Noll" och potentiometern "Förstärkning" (= version för manuell kalibrering). Manuell kalibrering är möjlig både i analogt läge och i CGD-0_Bus läget. I CGD-0_Bus läget måste bygeln VA ställas in före manuell kalibrering. Endast detta sätt ger styrspänningen på teststiften X6. Ta bort bygeln efter kalibrering. Kalibrering med serviceverktyget CGD-0 I standardversionen (utrustad med kommunikationskontaktdonet X) levereras detektorn för verktyg och / eller programvarukalibrering. I det analoga läget kan kalibrering av detektorn med serviceverktyget endast göras med detektorns - trådsteknik! I CGD-0_Bus läge är kalibreringen alltid möjlig. Mjukvarukalibrering via PC med programvara CGD0_EasyConf I standardversionen (utrustad med kommunikationskontaktdonet X) kan kalibrering också göras med hjälp av konfiguration- och kalibreringsprogramvara CGD-0_EasyConf. Mjukvarukalibrering är möjligt för båda kontrollägen.. Manuell kalibrering.. Nollpunkt Anslut digital voltmeter till stiftet "Test". Anslut kalibreringsadaptern försiktigt till sensorelementet. Applicera syntetisk luft (0 ml / min, Bar (, psi) ± 0%), eller HCL-fri luft. Vänta minuter tills signalen är stabil, tryckpå knappen "Noll" i sekunder. Efter lyckad kalibrering korrigeras mätsignalen automatiskt. Beroende på den valda signalens utgångspunkt visar mätsignalen följande värden: Signal börjar på V eller ma 0 mv = 0 ppm Signal börjar på 0 V eller 0 ma 0 0 mv = 0 ppm Om nollpunkten är utanför det tillåtna området (> 0 mv vid startpunkten 0% /> 60 mv vid startpunkten (0%) före kalibrering, korrigeras inte mätsignalen. Sensorn måste då bytas ut. Ta bort kalibreringsadaptern försiktigt genom att vrida lätt. Kontrollera att sensorn är korrekt monterad!.. Förstärkning Anslut digital voltmeter till stift Test. Anslut kalibreringsadaptern försiktigt till sensorelementet. Applicera kalibreringstestgasen för HCL (0 ml/min; Bar (. psi) ± 0%). Vänta två minuter tills signalen är stabil och justera kontrollspänningen med potentiometern Förstärkning tills signalen motsvarar det beräknade värdet ± mv, enligt beräkningsavsnitt.. Ta bort kalibreringsadaptern med en försiktig lätt vridning. Kontrollera att sensorn är korrekt monterad! Genom att begränsa förstärkningsfaktorn, kommer kalibrering inte längre att vara möjlig när sensorns känslighet når en kvarvarande känslighet på 0%. Sensorn måste då ersättas. 6

7 .. Beräkning av kontrollspänning Signalstart V / ma Kontrollspänning (mv) = 60 (mv) x testgaskoncentration HCL (ppm) + 0 (mv) mätområde HCL (ppm) Signalstart 0 V / 0 ma Kontrollspänning (mv) = 00 (mv) x testgaskoncentration HCL (ppm) mätområde HCL (ppm) Exampel: Mätområde Testgaskoncentration Kontrollspänning Signalstart V / ma Kontrollspänning: Signalstart 0 V / 0 ma Signalstart V / ma 0 ppm 8 ppm HCL 0 mv 80 mv Signalstart 0 V / 0 ma 60 (mv) x 8 (ppm) + 0 (mv) = 0 mv 00 (mv) x 8 (ppm) = 80 mv 0 (ppm) 0 (ppm). Kalibrering med serviceverktyget CGD-0 Anslut serviceverktyget CGD-0 till detektorn och öppna menyn "Kalibrering". Ange mätområde och testgaskoncentration. Anslut kalibreringsadaptern försiktigt till sensorelementet Applicera syntetisk luft (0 ml / min, Bar (, psi) ± 0%), eller HCL-fri luft. Vänta tills mätvärdet är stabilt, och utför sedan automatisk nollkalibrering. Applicera kalibreringstestgas HCL (0 ml / min, Bar (, psi) ± 0%). Vänta tills mätvärdet är stabilt, och utför sedan automatisk förstärkningskalibrering. Ta bort kalibreringsadaptern försiktigt genom att vrida lätt. Kontrollera att sensorn är korrekt monterad!! Genom att begränsa förstärkningsfaktorn, kommer kalibreringen inte längre att vara möjlig när känsligheten hos sensorn når en kvarvarande känslighet av 0%. I detta fall måste sensorn bytas ut. Ytterligare information kan hämtas från användarmanualen till serviceverktyget CGD-0. 7

8 . Kalibrering med CGD-0_EasyConf Anslut datorn via USB / RS-8 kommunikationsset till detektorn och öppna menyn "Kalibrering". Ange mätområde och testgaskoncentration. Anslut kalibreringsadaptern försiktigt till sensorelementet Applicera syntetisk luft (0 ml / min, Bar (, psi) ± 0%), eller HCL-fri luft. Vänta tills mätvärdet är stabilt och utför sedan automatisk nollkalibrering. Applicera kalibreringtestgas HCL (0 ml / min, Bar (, psi) ± 0%). Vänta tills mätvärdet är stabilt, och utför sedan automatisk förstärkningskalibrering. Ta bort kalibreringsadaptern försiktigt genom att vrida lätt. Kontrollera att sensorn är korrekt monterad! Genom att begränsa förstärkningsfaktorn, kommer kalibreringen inte längre att vara möjlig när känsligheten hos sensorn når en kvarvarande känslighet av 0%. I detta fall måste sensorn bytas ut. Ytterligare information kan hämtas från användarmanualen till serviceverktyget CGD-0. 8

9 .6 Adressering, endast för CGD-0_Bus-läge I CGD-0_Bus-läge får varje transmitter sin kommunikationsadress. I standardversionen med kommunikationskontakten X, görs adresseringen med hjälp av CGD-0 serviceverktyg eller med CGD-0 konfigurations- och kalibreringsprogramvara. Se användarhandboken för serviceverktyget eller kalibreringsprogramvara. Vid manuell adresseringsversion som kan identifieras av adressomkopplaren, kan högst 60 adresser väljas. Se fig.. Bygeln definierar adressgruppen och omkopplaren för att definiera adress enligt följande tabell. Omkopplarposition Bygelpos. 0 = adress Bygelpos. 0 = adress Bygelpos. 0 = adress 0 inaktiv inaktiv inaktiv inaktiv A 0 0 B 6 6 C 7 7 D 8 8 E 9 9 F Tillval för reläutgång Bygelpos. 0 = adress De båda reläerna aktiveras oberoende av gaskoncentrationen. Om gaskoncentrationen överstiger den justerade larmgränsen, slår motsvarande relä till. Om gaskoncentrationen sjunker under larmgränsen minus hysteres, slår reläet till igen. Kontaktfunktion för relä, NC (normalt stängd) eller NO (normalt öppen), kan väljas via bygel NO/NC. Se fig och. Relä är utrustat med en växlande kontakt. De två larmgränserna och hysteres är fritt justerbara på datorn inom mätområdet via modbusgränssnittet. Proceduren finns att läsa i instruktionsboken "Mjukvara för ModBus". Följande parametrar är fabriksinställda. Larmnivå = Relay : 6 ppm Larmnivå = Relay : 0 ppm Hysteres: ppm 9

10 6 Inspektion och Service Inspektion, service och kalibrering av transmittrarna bör utföras av utbildade tekniker och utföras med regelbundna intervall. Vi rekommenderar därför att man ingår ett serviceavtal med Automatikprodukter eller en av deras auktoriserade partners. Enligt EN.-, skall inspektion och service utföras med jämna mellanrum. Maximiintervaller måste bestämmas av den som ansvarar för gasdetektorn enligt de rättsliga kraven. Automatikprodukter rekommenderar kontroll var tredje månad och underhåll var :e månad. Om olika intervall anges, bör man välja det kortaste intervallet. Inspektioner och tjänster ska dokumenteras. Datum för nästa underhåll måste fästas på detektorn. 6. Inspektion AP-detektorn bör kontrolleras regelbundet av en kompetent person enligt EN.-. Följande måste kontrolleras särskilt: Att underhåll/kalibreringsintervall inte överskrids. Visuell kontroll av givaren inklusive eventuella skador på kabel etc. Avlägsna dammavlagringar, speciellt vid gasinloppet. Filtret på gasinloppet måste bytas ut om det är extremt smutsigt. 6. Service och kalibrering Vid underhåll måste man vid inspektionen även göra ett funktionstest. Kalibrering: Se avsnitt. Funktionstest: Kontrollera utsignalen vid teststiften under kalibreringen. 6. Utbyte av sensorelement Beakta statisk elektricitet! Se avsnitt. Sensorn bör alltid installeras med frånslagen ström: Koppla försiktigt ur kretskort ET0 från nedre delen. Koppla ur sensorn från kretskortet. Ta fram den nya sensorn från originalkartongen. Koppla in sensorelementet på kretskortet vid X/X7. Återanslut kretskortet AT0 försoktigt vid terminalblocken X, X. Kalibrera enligt avsnitt. 0

11 7 Felsökning 7. Analogt läge Fel Orsak Lösning Utgångssignal < ma /. V och/eller kontrollspänning < 0 mv Endast för startsignal V/ ma Bygel 0-0 % ej anbringad Spänning saknas Kretskort ej korrekt installerat vid X/ X Kontrollera bygelposition Mät spänning vid X: Tvåledare: Pin (+) och (-) Treledare: Pin (+) och (-) Återanslut kretskortet korrekt Kabelbrott Utgångssignal > ma /0 mv Kortslutning Kontrollspänningen uppnår inte Sensorelementet inte kalibrerat det beräknade värdet Sensorkänslighet < 0 % Ingen reaktion på utsignal trots Spänning saknas gaskoncentration Signal (stift ) felaktigt ansluten Kontrollera ledningsdragning Kontrollera ledningsdragning Kalibrera sensorelemntet Ersätt sensorelementet Mät spänning vid X Kontrollera ledningsdragning 7. CGD-0_Bus Mode Fel Orsak Lösning Gul LED lyser ej Spänning saknas Mät spänning vid X: Stift (+) och (-) Kretskort ej korrekt installerat vid X/ X Återanslut kretskortet korrekt Kabelbrott Kontrollera ledningsdragning Gul LED blinkar ej Ingen kommunikation vid givaren Transmittern ej adresserad, kontrollera busanslutning inkl. topologi och spänning < 6 V Ingen kontrollspänning vid kalibrering Bygel V-A ej anbringad Anbringa bygel. Avlägsna efter kalibrering! 8 Tvärkänslighetsdata Tvärkänslighet beror på använd detektortyp och kan avläsas i tabellen Tekniska data (se avsnitt 9.). Andra gaser kan ha också påverka känsligheten. Tabellen gör inte anspråk på att vara komplett. Angivna data för känslighet är endast standardvärden som hänvisar till nya sensorelement.

12 9 Tekniska data General sensor performances Gastyp Väteklorid (HCL) Sensorelement Elektrokemiskl, diffusion Mätområde (standard, andra områden enligt datablad) 0-0 ppm 0 00 ppm Tryckområde Atmosfär ± % Fuktighet 90 % RH icke-kondenserande Område för lagringstemperatur C till 0 C Lagringstid Max. 6 månader Monteringshöjd 0, till 0,8 m Noggrannhet ± % av mätområdet Repeterbarhet ± % på avläst värde Drift over lång tid < % signalförlust/månad Svarstid t 90 < 60 sek. Livslängd > år/normal driftmiljö Temperaturområde -0 C till + C Tvärkänslighet* Koncentration (ppm) Reaktion (ppm HCL) Etylen, C H 00 0 Koloxid, CO Kvävedioxid, NO 0 0 Kväveoxid, NO 0 Svaveldioxid, SO 00 0 Vätesulfid, (svavelväte) H S 0 Väte, H 00 0 Elektriskt Srömförsörjning Strömförbrukning (exkl. tillbehör) - Analogt läge - CGD-0_Bus läge Utgångssignal Analog utgångssignal Valbar: Ström / spänning Startingpunkt 0 / 0 % Seriellt gränssnitt Transceiver Protokoll, beroende på version 8-8 VDC/AC, skydd mot omvänd polaritet -ledare: Endast VDC ma, max. (0.6 VA) ma, max. (0. VA) (0) 0 ma, belastning 00 Ω, (0) - 0 V; belastning 0 k Ω proportionellt, skydd mot överbelastning och kortslutning RS 8 / 900 Baud CGD-0 eller ModBus * Tabellen gör inte anspråk på att vara komplett. Andra gaser kan också ha ett inflytande på känsligheten. Nämnda tvärkänslighetsdata är endast referensvärden som gäller för nya sensorer.

13 Fysiskt Hölje, rostfritt stål Typ Rostfritt stål VA Hölje, färg Naturell, borstad Dimensioner (B x H x D) x x mm Vikt Ca. 0, kg Kapslingsgrad IP Montering Väggmonage, pelarmontage Hölje, plast, Type A Polykarbonat Flamsäkerhet UL 9 V Färg på hölje Ljusgrå RAL 70 Dimensioner (B x H x D) 9 x 0 x 7 mm Vikt Ca. 0, kg Kapslingsgrad IP 6 Montering Väggmonage Kabelgenomföring Standard x M 0 Ledningslanslutning Terminal av skruvtyp: 0, till, mm till AWG Ledningsavstånd Strömsignal ca. 00 m Spänningssignal ca. 00 m Riktlinjer EMC Directive 00 / 08 / EC, CE Godkännande Hölje Typ A UL 08A Garanti år på material (utan sensor) Tillval Reläutgång Larmrelä 0 VAC/DC 0. A, potentialfri, SPDT Larmrelä 0 VAC/DC 0. A, potentialfri SPNO/SPNC Strömförbrukning 0 ma, (max. 0.8 VA) Varningssummer Ljudtryck 8 db (distans 00 mm) Frekvens. khz Strömförbrukning 0 ma, (max. 0.8 VA) LCD display LCD Två rader, 6 tecken vardera, ej belyst Strömförbrukning 0 ma, (max. 0. VA) LED indicator Grön, gul, röd Strömförsörjning, Låglarm, Höglarm Strömförbrukning 0 ma, (max. 0. VA) Värme Temperaturstyrd C ± C Omgivande temperatur - 0 C Strömförbrukning 0. A; 7. VA Analog ingång Endast för RS-8-läge 0 ma skydd mot överbelastning och kortslutning, ingångsresistans 00 Ω Strömförsörjning till extern transmitter Vac/dc beroende på strömförsörjning max. belastning 0 ma

14 0 Diagram Applikation: Analogt läge Fig. Anslut inte ström till detta stift (0 VDC, VAC eller 0VAC förstör transmitter) Styrenhet -0 ma V 0 V 7 6 X Bus_B Bus_A -0 ma_inp Analog_Out V_Out 0 V VDC Detektor HCl X Controller -0 ma V 0 V V X Bus_B Bus_A -0 ma_inp Analog_Out V_Out VAC/DC Detektor HCl Tvåledaranslutning Treledaranslutning ma utgångssignal utan - VDC utgångssignal tillval ma utgångssignal - Reläutgång - LCD display - Värme R R Option Relay C N O N X Anslut inte VAC till stift och stift eller + VDC till stift och 0 VDC vid stift!! Kortslutning = R 0 Ohm brinner upp!! Applikation: CGD-0_Bus eller ModBUS-läge Fig. Analog_utg. 0 VAC/DC VAC/DC 0 Ω X Detektor HCl 7 6 X Bus_B Bus_A -0 ma_inp Analog_Out VDC_Out 0 VDC VDC Detektor HCl R R Tillval Relä C N O N X Analog Detektor -0 ma 0 VDC VDC 7 6 X Bus_B Bus_A -0 ma_inp Analog_Out VDC_Out 0 VDC VDC Detektor HCl R R Tillval Relä C N O N X C C D D V V 0 A B us_ B _ s u B Anslutning fältbus och spänning Anslutning analog detektor - Två- eller treledaranslutning, Beroende på givaretyp

15 PCB D-HCl Fig. Position 7 6 Tillval Option Manuell Manual Adressering Addressing n ai G Gain Test T es t A V- V-A X Analog Anal. Output utg. = V DC = ma Analog Anal. Output utg. Startpunkt Point = 0 % Tillval Option = 0 % Manuell Manual Kalibrering Calibration 0-0% c t o r l T o e e R n c X Zero o vi Noll y O C S e r a C N N el R = = C n N o O/ cti N n u F C Sensor N XA- XA- Tillval Option O N Relay R Relä R ATX_00 Connector Service Tool Function Relay R NO/NC NO NC = NO = NC R R Terminalblock X 6 7 X Val av analog utgångssignal Fig. Bygel 0-0 % Bygel V-A Utgångssignal Ej inställd Ej inställd 0 0 ma Inställd Ej inställd 0 ma Ej inställd Inställd 0 0 V Inställd Inställd 0 V Kalibreringsadapter Fig. Typ: Kalibr-set AT 0CO

16 Avyttring av delar Sedan augusti 00 finns det EG-direktiv definierade i EG-direktivet 00/96/EG och i nationella koder om avfall från elektriska och elektroniska produkter och även om denna enhet. För privata hushåll finns det speciella insamlings- och återvinnings möjligheter. Eftersom den här enheten inte är registrerad för användning i privata hushåll, får den inte kastas på detta sätt. Den kan sändas tillbaka till den nationella säljorganisationen för omhändertagande. Om det finns några frågor angående avfallshantering, kan man kontakta den nationella säljorganisationen. Utanför EG, måste man överväga motsvarande direktiv. Anteckningar och allmän information Det är viktigt att läsa denna bruksanvisning noggrant för att förstå all information och alla anvisningar. APtransmittrar måste användas enligt produktspecifikationer. Lämpliga drift- och underhållsinstruktioner och rekommendationer måste följas. På grund av kontinuerlig produktutveckling, förbehåller sig Automatikprodukter rätten att ändra specifikationer utan föregående meddelande. Informationen i detta dokument baseras på data som anses vara korrekta. Dock finns garanti, uttalad eller underförstådd, beträffande giltigheten av dessa data.. Avsedd produktapplikation AP-detektorer är konstruerade och tillverkade för reglerapplikationer och i överensstämmelse med regler för luftkvaliteten i kommersiella byggnader och fabriker.. Installatörsansvar Det är installatörens ansvar att se till att alla AP-detektorer installeras i enlighet med alla nationella och lokala regler och OSHA-kraven. Installationen bör endast utföras av tekniker som är förtrogen med installationsteknik och med koder, normer och säkerhetsrutiner för reglerinstallationer och den senaste utgåvan av National Electrical Code (ANSI/NFPA70). Det är också viktigt att strikt följa alla instruktioner som anges i manualen.. Underhåll Vi rekommenderar regelbunden kontroll av AP-detektorn. Med regelbundet underhåll kan eventuella prestandaavvikelser enkelt korrigeras. Omkalibrering och utbyte av delar på fältet kan genomföras av en kvalificerad tekniker och med lämpliga verktyg. Alternativt kan det enkelt pluginbara givarekortet tillsammans med givaren returneras för service till Automatikprodukter.. Begränsad garanti Automatikprodukter ger ett års garanti för AP-detektorn mot defekter i material eller utförande. Om något tecken på fel i material eller utförande inträffar under garantiperioden, kommer Automatikprodukter att reparera eller byta ut produkten efter eget gottfinnande och utan kostnad. Denna garanti gäller inte enheter som har ändrats, försökt repareras, eller utsatts för missbruk, olyckshändelse eller dylikt. Garantin gäller inte heller för enheter där givarelementet har överexponerats eller förgiftats av gas. Ovanstående garanti ersätter alla andra uttryckliga garantier, åtaganden eller ansvar. Denna garanti gäller endast för AP-detektorn. Automatikprodukter ansvarar inte för eventuella skador eller följdskador som uppkommer av eller i samband med användning av AP-detektorn 6
