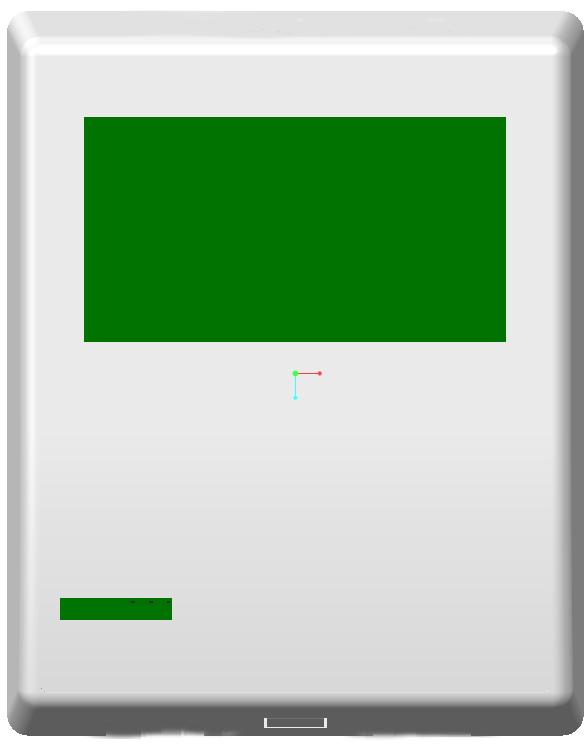

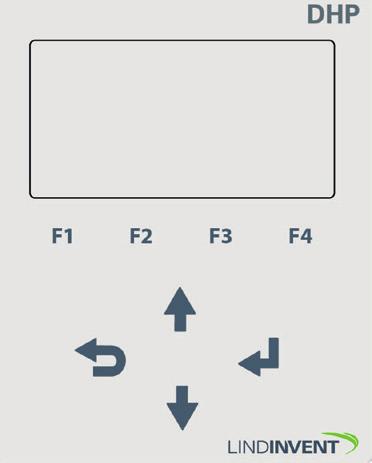

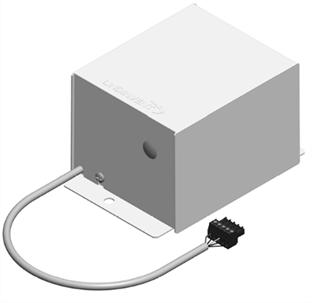

1 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 1 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Förenklad driftsättning Följ anvisningarna 1 till 2 nedan för den förenklade driftsättningen av klimatbaffelregulator BCX, här monterad på baffel. För en beskrivning av ärvärdesvisning och hela menyn med inställningar se redovisningen av den kompletta menystrukturen för BCX från sidan 2. IR-fönster på regulator BCX Avstånd vid IR-kommunikation: cm (Beroende på ljusvillkor) DHP Notera: Vid IR måste DHP och regulatorn ha kontakt under hela tiden vid ändring av värden m.m. Alternativt ansluts DHP via FTP-kabel. Åtkomst av inställningar i regulator BCX via IR-länk med användarpanel DHP. Förenklad driftsättning; steg 1 till 2: 1. INLOGGNING PÅ BCX Anslut DHP till BCX via kabel eller via IR Vid anslutning med IR: Välj applikation FakeSDU Vid anslutning via FTP-kabel RJ45: Välj applikation SerialSDU (DHP Version A02) Inloggning via DHP med kod MENY SNABBKONFIGURATION Ange i tur och ordning: Nod-ID Ange Nod-ID (Ett unikt ID; som inte får vara 0 och som väljs enligt Lindinvents rekommenderade indelning av Nod-ID [141]. Flödeszon Normalt flödesbalanseringens Nod-ID. Se samverkande DCV-BL / regulator FBL som driftsatts för flödesbalansering. Ställd till 0 vid leverans = ej tilldelad flödeszon. Ange Kanalstorlek eller välj K-faktor Välj aktuell kanalstorlek eller ställ möjligheten att ange K-faktor. Meny snabbkonfiguration fortsättning: K-faktor Anges då K-faktor valts under Kanalstorlek. Rumstemp BV Ange rumstemperaturbörvärdet (Grader). Minflöde BV Luftflödessteg min (l/s). Maxflöde BV Luftflödessteg max (l/s). Frånv fl BV Frånvaroflöde (l/s). Närv fl BV Närvaroflöde (l/s). Spjällkalib För att vid driftsättning kunna testa att anslutet spjäll kan gå till max och min öppning. Hitta max[255): Spjället öppnas helt. Hitta min: Spjället stängs helt. BCX_DA22_102 1 (7)

2 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 2 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Ärvärdesvisning och menystruktur Här presenteras ärvärdesvisningen och hela menystrukturen i BCX*. Driftsparametrar redovisas med defaultinställningar. Se kommentarer och noter för vägledning. *) Redovisad menystruktur gäller från mjukvaruversion BCX I bilaga 2 Allmänt om klimatbafflar finns en viktig introduktion för den som inte redan har kunskapen om olika baffelsystem. I bilaga 1 Produktspecifika inställningar finns detaljerad information kring ett antal inställningar som kan skilja sig ifrån det sätt som motsvarande inställningar görs i andra regulatorer från Lindinvent. Inloggning via DHP Inloggning på regulatorn sker via användarpanel DHP antingen trådbundet via applikation SerialSDU eller trådlöst via IR och applikationen FakeSDU. För att läsa ärvärden krävs inte inloggning. För att kunna ändra inställningar krävs inloggning med den fyrsiffriga koden [0819] som ger behörighetsnivå 3. Navigering i menystruktur Efter inloggning kommer man till huvudmenyn via <Bekräfta>. Önskat menyalternativ i huvudmenyn väljs via <Pil upp> eller <Pil ned> följt av <Bekräfta>. Backa i menystrukturen genom att trycka på <Pil bakåt>. Aktuell applikation i DHP Pil bakåt: Backa i meny/ Visa ärvärden Pil ner: Ned i meny/ Minska värde SDU DHP 0.1r7594 Bat = 100% ILCAT Lösenord FakeSDU SDU Byt NodID på don #8 Meny Strömbrytare Ljud Av Pil Upp: Upp i meny/ Öka värde Anslutning för kablage till BCX (FTP RJ45) Bekräfta: Till inloggning/ Bekräfta värde/ Menyval Skärmbild och förutsättningar vid inloggning via DHP version A02 med applikationen SerialSDU. Ärvärdesvisning - Nås utan inloggning via upprepade tryck på <Pil bakåt> Ärvärden som ingår i ärvärdesvisningen Rumstemp. Rumst BBV Närvaro Koldioxid Tilluftsfl. Tilluft BBV Öppning PB Flöde PB Flöde 2 PB CO2 PB 1 (Värme) PB 2 (Kyla) Bel.aktiv Driftsläge (Not 1) Visas i display Snabbkonfig Nod-ID Flödeszon Kanalstorlek (Not 2) K-faktor (Not 2) Rumstemp BV Minflöde BV Maxflöde BV Frånv fl BV Närv fl BV Spjällkalib (Not 9) Hitta max: Hitta min: Visas i display DHP (Värde och Status) Rumstemperatur; medelvärde i zon Beräknat slutgiltigt temperaturbörvärde 0 = ej närvaro i zon; 1 = närvaro i zon Koldioxidhalt inom zon Aktuellt lokalt tilluftsflöde Beräknat börvärde lokalt tilluftsflöde Aktuell öppningsgrad % Resulterande flöde (Luftkyla) i l/s Resulterande flöde (Luftvärme) i l/s Resulterande flöde (Koldioxid) i l/s Värmesteg ventilställdon (0-10V) Kylsteg ventilställdon (0-10V) 0 = belysning ej aktiv; 1 = aktiv Avläst driftsfunktion; se not 1 på sidan 2 Menystrukturen i BCX: -Nås efter inloggning på regulatorn via DHP Stega fram i ärvärdesvisningen med upprepade tryck på <Pil bakåt> Huvudmeny - alternativ 1: Snabbkonfig Kommentar [Defaultvärde] Rubrik_1 (Huvudmeny) Ange Nod-ID [141] ; 0 = ej tilldelad flödeszon Välj spjällstorlek [125] [8,9] Anges enligt not 2 Rumstemperatur [22,0] Luftflödessteg min l/s [8] Luftflödessteg max l/s [20] Frånvaroflöde l/s [5] Närvaroflöde l/s [12] Kontroll av spjällets rörelseområde [255) För noter se sidan 2 Huvudmeny fortsättning BCX_DA22_102 2 (7)

3 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 3 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Huvudmeny - alternativ 2 & 3: Börvärden & Ärvärden Meny Börvärden Meny Ärvärden Visas i display Börvärden Rumstemp Frånvarofl Närvarofl Koldioxid Ärvärden Rumstemp Rumstemp BBV Lokal temp Närvaro Koldioxid Tilluft Tilluft BBV Öppning Öppningsåter Spjällöppn Spjällåter Kondensvakt Driftsläge (Not 1) P-band Flöde Flöde 2 Koldioxid PB1 (Värme) PB2 (Kyla) Belysning Aktiv Antal tändn Räknare 1 Räknare 2 In/Ut-signaler AIN1-3 DIN1 AUT1-3 DUT1 (TriacV) DUT2 (TriacK) Kommentar [Defaultvärde] Rubrik_2 (Huvudmeny) Önskad rumstemperatur [22 C] Luftflöde i l/s [5] Luftflöde i l/s [12] Startnivå P-band CO2 i ppm [800] Rubrik_3 (Huvudmeny) Rumstemperatur; medelvärde i zon Beräknat slutgiltigt temperaturbörvärde Rumstemperatur från lokal givare; momentan; ej medelvärde 0 = ej närvaro i zon; 1 = närvaro i zon Koldioxidhalt inom zon Aktuellt lokalt tilluftsflöde Beräknat börvärde lokalt tilluftsflöde Relevant för baffel med inbyggd motor: Öppningsgrad % Relevant för baffel med inbyggd motor: Feedback öppningsgrad % Relevant för kanalmonterat spjäll: Öppningsgrad 0-90 grader Relevant för kanalmonterat spjäll: Feedback öppningsgrad 0-90 grader 0 = Inaktiverad;1 = Aktiverad: Kylventil förreglad [Normal]; Visar driftsläget i klartext; se not Resulterande flöde (Luftkyla) i l/s Resulterande flöde (Luftvärme) i l/s Resulterande flöde (Koldioxid) i l/s Värmesteg ventilställdon (0-10V) Kylsteg ventilställdon (0-10V) 0 = belysning ej aktiv; 1 = aktiv Aktuella signalnivåer Huvudmeny fortsättning Noter från sidan 1: Not 1 Not 2 Regulatorn arbetar alltid i ett driftsläge som har definierats efter ett antal funktionslägen. Dessa funktionslägen motsvarar situationer där regulatorn skiljer sig från normal drift, som har värdet 0. Driftsläget är relevant vid diagnos och speglar vad regulatorn gör vid avläsningstillfället. Notera: I Ärvärdesvisningen utan inloggning visas enbart aktuellt driftsläge med en sifferkod. K-faktorn anges indirekt genom att ange aktuell kanalstorlek från en fördefinierad lista. För avikande dimensioner eller rektangulär kananal ska Kanalstorlek sättas till <Ange K-faktor>. Under K-faktor anges aktuell K-faktor. Värdet kan enbart ändras om <Ange K-faktor> valts under Kanalstorlek enligt ovan. BCX_DA22_102 3 (7)

4 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 4 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Huvudmeny - alternativ 4: Inställningar Meny Inställningar Visas i display Inställningar Baffel OMD Dysa faktor (1) Dysa faktor (2) K-faktor normal öppning K-faktor max öppning Feedbackmin AD Feedbackmax AD Temperatur Gradient Koldioxid Närvaro Tid till närv Tid t frånv Tid t frånvfl Tid till eko Tid till komf Förskj kyla Förskj värme Belysning (Not 3) Tid t släckn Tolka switch Magnetkontakt Tid till normal Kondensvakt P-Band Flöde Minfl T1 Maxfl T2 Minflöde Maxflöde Flöde 2 Minfl 2 T1 Maxfl 2 T2 Minflöde 2 Maxflöde 2 Koldioxid PPM1 PPM2 Maxflöde Kommentar [Defaultvärde] Rubrik_4 (Huvudmeny) Inställningar under Baffel: Enbart för Haltons kylbaffel med totaltrycksmätning [MPS = Tempgivaren i MPS används]; annars sätts funktionen till Extern [0 ]; Vertikal temperaturgradient: Användes enbart vid luftvärme i baffeln [Extern]; Sätts till GQB då inbyggd digital givare i baffeln används. [0 s = ingen fördröjning] [5 min] Tid utan närvaro innan frånvaro [1 min] Tid utan närvaro innan frånvaroflöde [0 min = ekonomiläge inaktiverat] ; Tid utan närvaro innan ekonomiläge [6 min] Tid med närvaro innan lämna ekonomiläge Avser ekonomiläget: [1 ]; Grader relativt börvärde; Förskjutning av P-Band Kyla Avser ekonomiläget: [1 ]; Grader relativt börvärde; Förskjutning av P-Band Värme [Belysning på]; IR; IR+Brytare; IR+Brytare A; Brytare; Belysning av: Val av funktion i fördefinierad lista [10 min] Tid till släckning efter frånvaro [Nej = ej switch; är återfjädrande knapp] [0 = återgår direkt] Tid i minuter Noter: [Av] sätts till På om aktiverad Not 3 Fördefinierade belysningsfunktioner med möjlighet att välja styrning via IR och eller Kyla [På]; På eller av [1] Grader relativt börvärde [2] Grader relativt börvärde tryckknapp. [8] l/s; Not: lägsta flödet för att kylventil ska få öppna [20] l/s Värme [Av]; På eller av; Av vid radiator; på med värme i baffel [-1] Grader relativt börvärde [-2] Grader relativt börvärde [15] l/s; not: lägsta flödet för att värmeventil ska få öppna (i baffel) [20] l/s ppm; Flöde vid avvikelse från börvärde blir P-Band Flöde Minflöde [200] ppm; Flöde vid avvikelse från börvärde [0 = Då gäller maxflöde för P-Band Flöde] l/s Huvudmeny Inställningar fortsättning BCX_DA22_102 4 (7)

5 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 5 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Huvudmeny - alternativ 4: Inställningar (fortsättning) Meny Inställningar forts. Visas i display P-Band forts. P-band1 PB1 T1 PB1 T2 PB1 E1 PB1 E2 P-Band 2 PB2 T1 PB2 T2 PB2 E1 PB2 E2 In/Ut-signaler Insignaler AIN1 (Not 4) Param. 1 (Not 5) Param. 2 (Not 5) AIN2 / AIN3 Param. 1 Param. 2 DIN1 Param Utsignaler AUT1 (Not 4) Param. 1 (Not 5) Param. 2 (Not 5) AUT2 / AUT3 Param. 1 Param. 2 DUT1 (TriacV) (Not 4) NC-ställdon 1 NC-ventil PWM-period DUT2 (TriacK) (Not 4) NC-ställdon 1 NC-ventil PWM-period Filter AIN8-1 (Not 6) Kommentar [Defaultvärde] Rubrik_Inställningar Samverkar med P-band flöde 2 Grader relativt börvärde; då värme öppnar; om värme i baffeln - Flöde 2 får minflöde 2 [-1] Grader relativt börvärde Volt; utsignal vid temperaturen T1 [10] Volt; utsignal vid temperaturen T2 Samverkar med P-band flöde 1 Temp då kylventil öppnar: P-Band Flöde sätts till minflöde [1] Grader relativt börvärde Volt; utsignal vid temperaturen T1 [10] Volt; utsignal vid temperaturen T2 [Spjäll] [Inaktiv] [Inaktiv] [Spjäll] Inaktiv] PB1 A puls [Ja] [Nej] [10 s] [Inaktiv] [Ja] [Nej] [10 s] [ ] Noter: Not 4 Not 5 Not 6 Val av funktion från en fördefinierad lista. AIN: <Inaktiv>; <Spjäll>; <Rumstemp>; <CO2-givare>; <Brand>; <Väggratt>; <Baffelflöde>; <OMD>; <Inv spjäll>. DIN: <Inaktiv>; <Vädringsknapp>; <Magnetkontakt>. AUT: <Inaktiv>; <Spjäll>; <Param>; <P-Band 1>; <P-Band 2>; <Flöde>; <Inv spjäll> DUT: <PB1 A puls>; <PB1 A ej puls>; <PB2 PWM>; <PB2 A puls>; <PB2 A ej puls>; <Inaktiv>; <PB1 PWM> Parametervärden används alternativt används ej beroende på vald funktion; kan var värde vid min respektive max. Filterfunktion; Binär inmatning från AIN1 till AIN8; [ = filter på 8-1]; 0=Av Huvudmeny Inställningar fortsättning BCX_DA22_102 5 (7)

6 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 6 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Huvudmeny - alternativ 4 & 5: Inställningar (avslutning) & Kommunikation Meny Inställningar [Avslutas med Testläge] Meny Kommunikation [Avslutas med Zoner] Visas i display Regulator Parametrar R-intervall R-int user Hyst flöde Hyst fl user Hyst rel Hysterestid Skalning P I Minvinkel Maxvinkel Max pulser Testläge Testläge (Not 7) Testvärde (Not 7) Kommunikation Nod-ID Grupper Grupp 8-1 Grupp 16-9 Grupp Grupp Zoner Flödeszon Närvarozon (not 8) Ärvärdezon (not 9) Radiatorzon Belysningszon Magnetk zon Närv zon A (not 10) Närv zon B Närv zon C Brand Brandzon Vid zonbrand Vid överbran Periferi Periferizon Periferikälla Kommentar [Default] Alla defaultvärden här gäller vid inbyggd motor (Se bilaga 1 för inställningar om ett spjälldon från Lindinvent används) Ej relevant vid inbyggd motor [500] Intervall inbyggd motor Ej relevant vid inbyggd motor [1] Hysteres inbyggd motor Flödesavvikelse i % [±5] [ 0 s] [-10 = Ställt värde på P och I används] Om > 0 används angivet värde som en skalningsfaktor [0,4] [0,04] Noter: [0 ] Inbyggd motor Not 7 Någon av följande testfunktioner kan aktiveras: [90 ] <Inaktiv>; <Minflöde>; <Maxflöde>; <Öppning>; <Flöde>; <Flöde % max>; <Kalibrera OMD>. Steg1: Sätt funktionsvalet till något av de fördefinierade testfunktionerna ovan. [Av] sval enligt lista. Steg2: Via menyalternativet <Testvärde> ställs tilluften till önskat läge eller flöde. Steg3: Återställ funktionsvalet till <Inaktiv> efter avslutad test. Notera: svalet <Inaktiv> på Testläge måste vara aktiverat för normal reglering av flöden. Rubrik_5 (Huvudmeny) [141]; 1-239; Får ej sättas till 0 [ = Inte i grupp] Not 8 Not 9 Registrerad närvaro ställer Närvaroflaggan till 1 = närvaro på alla styrenheter med samma närvarozon. Zon med gemensamt temperatur- och CO2-medelvärde. Zonen kan utgöras av flera temperaturgivare men endast en CO2 givare per zon. Not 10 Närvarozon A, B och C ställer liksom Närvarozon, Not 8 en närvaroflaggapå alla styrenheter med samma zon A, B eller C. Dessa zoner ska kunna användas exempelvis vid olika belysningslösningar. Ej tilldelad zon; 1-254; Lägre brandzoner 1-20 rekommenderas ; Om zon: 1 = stängd vid brand; 2 = öppen vid brand. ; Om zon;:1 = stängd vid brand; 2 = öppen vid brand. ; Kan dela på en analog signal inom zonen [0 = har inte den analoga enheten inkopplad på sig] Huvudmeny fortsättning BCX_DA22_102 6 (7)

7 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 7 av 14 Produktinformation BCX: Driftsättningsanvisning BCX Klimatbaffelregulator Huvudmeny - alternativ 6 & 7: Kalibrering & System Meny Kalibrering [Avslutas med Prod kalib] Meny System & Logga ut Visas i display Kalibrering Spjäll (Not 9) Hitta max: Hitta min: Givarkonfig GF1 GF1 Storlek GF1 K-faktor GF1 K-korr Temperatur Korr rumst LDE (GF1) Tryckvärde Korr LDE (Not 10) Prod kalib LDE Kalib System Firmware Reset (Not 11) Fabriksinst (Not 12) Självtest Logga ut (Not 13) Kommentar [Defaultvärde] Rubrik_6 (Huvudmeny) [255] Spjällstorlek [160] alt. Ange K-faktor Kan sättas om Ange K-faktor ovan [0 %] korrektion av K-faktor Korrigerat uppmätt tryck i Pa [0 %] Korrigeringskoefficient tryck Enbart internt Lindinvent Rubrik_7 (Huvudmeny) Visar aktuell version Sparar värden; startar om Återgång till fabriksinställning Används ej Debug Menystruktur BCX avslutad Används inte Noter: Not 9 För test av motor eller spjällkalibrering. Notera: Tryck på <Bekräfta> vid ändrat min- och/eller maxläge resulterar i en minskning av spjällets rörelseområde. Not 10 Korrigeringskoefficienten i % anger hur tryckvärdet har korrigerats som resultat av kalibrering. En ändring av LDE-korr möjliggör justering till uppmätt tryckvärde efter kontrollmätning. Not 11 Menyval Reset medför omstart med utloggning; räknare samt övriga inställda värden bibehålls. Not 12 Menyval Fabriksinst. medför utloggning samt att alla inställningar samt räknare återställs till fabriksinställningar. Not 13 Menyval Logga ut medför utloggning. Injusterade värden och räknare bibehålls. BCX_DA22_102 7 (7)

8 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 8 av 14 Bilaga 1 BCX Klimatbaffelregulator: Produktspecifika inställningar Produktspecifika inställningar Nedan redovisas de inställningar som är specifika för BCX eller som på annat sätt skiljer sig från hur motsvarande funktioner ställs in på andra Lindinvent produkter (t ex TTC och RCX). Flödesinställningar Parallellkopplade bafflar Om flera bafflar är parallellkopplade och regleras av en gemensam BCX skall nedanstående flöden multipliceras med antal bafflar. Fläkt Woods PI regulator Om man har en BCX utan flödesgivare och i stället skall erhålla flödet via återkoppling från Fläkt Woods PI regulator görs följande: Återkopplingssignalen ansluts till AIN1 (Om flera bafflar är parallellkopplade får endast återkopplingssignalen från en PI regulator anslutas). I meny Inställningar / In/Ut signaler / Insignaler / AIN1 / / anges: Baffelflöde För Param 1 anges flödet motsvarande 10 V. Kommentar: 0 V motsvarar 0 l/s Param 2 används ej. BCX klimatbaffelregulator Inställningar Minflöde BV (P Band Flöde) o Det flöde där P bandet för luftkyla startar. o Även det minflöde som erhålls då kylventilen börjar att öppna (om inget annat P band resulterar i högre flöde). o Även det flöde där P bandet för CO2 startar. Maxflöde BV (P Band Flöde) o Det flöde där P bandet för luftkyla slutar. o Även det flöde där P bandet för C02 slutar om P band koldioxid maxflöde är satt till 0. Maxflöde koldioxid (P Band koldioxid) o Det flöde där P bandet för koldioxid slutar. Om värdet sätts till 0 sätts Maxflöde koldioxid till samma värde som Maxflöde BV. Frånvaroflöde BV o Det flöde som erhålls i ett tomt rum om inget annat P band resulterar i högre flöde. Närvaroflöde BV o Det flöde som erhålls i ett rum med närvaro om inget annat P band resulterar i högre flöde. SIDA1(2) BILAGA 1, LINDINVENT_UTG _FLE/HTP

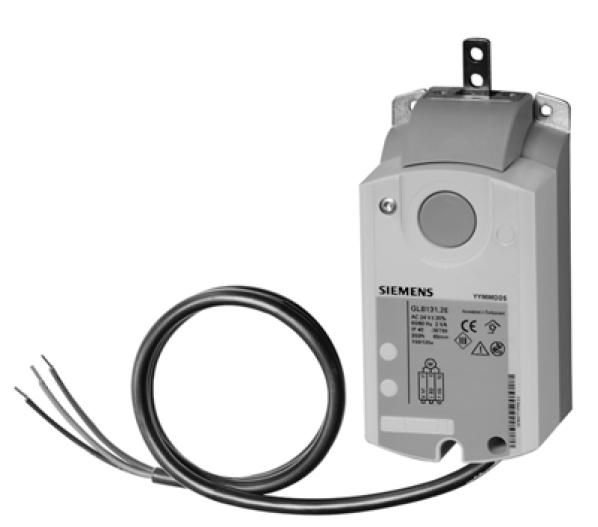

9 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 9 av 14 Bilaga 1 BCX Klimatbaffelregulator: Produktspecifika inställningar Flödesinställningar fortättning: Minflöde 2 BV Denna flödesinställning är endast aktuell om man har värme i baffeln. P Band / Flöde 2 / skall då vara ställd till Aktiv. o Det flöde där P bandet för luftvärme startar. o Även det minflöde som erhålls då värmeventilen börjar att öppna (om inget annat P band resulterar i högre flöde). Maxflöde 2 BV Denna flödesinställning är endast aktuell om man har värme i baffeln. P Band / Flöde 2 / skall då vara ställd till Aktiv. o Det flöde där P bandet för luftvärme slutar. Inställningar för ventilställdon Inställningarna för ventilställdon skiljer sig inte från de som gäller för Lindinvents övriga regulatorer. Det som skiljer sig mot övriga regulatorer är att inställningarna påverkar resultaten för olika luftflödessteg. P band 1 (värme) Om P Band / Flöde 2 / är ställd till Aktiv kommer börvärdet för Flöde 2 att bli minst lika med Minflöde 2 BV så fort som ventilen öppnar. P band 2 (kyla) Börvärdet för Flöde (P band Flöde) kommer att bli minst lika med Minflöde BV så fort som ventilen öppnar. Spjällställdon med linjär rörelse Regulatorinställningar Regulatorinställningarna, för de inbyggda motorer som används i VAV bafflar, skiljer sig från Lindinvents spjällmotorer. Gångtiden, från stängt till öppet läge, för de inbyggda motorerna kan vara ca 150 s medan gångtiden för Lindinvents motorer är ca 7 s. Därför är defaultinställningarna i BCX anpassade för motorer med en gångtid på ca 150 s. Om BCX skall användas för att reglera ett DA4 ställdon måste inställningarna anpassas enligt nedan: Parameter Default DA4 (DA8) R intervall Ej relevant Beräknas R int user Hyst flöde Ej relevant Beräknas Hyst fl user 1 10 Hyst rel ± 5% ± 5% Hysteresti 0 s 0 s Skalning P 0,4 0,4 I 0,04 0,04 Minvinkel 0 10 Maxvinkel Max pulser 0 0 Spjällställdon med linjär rörelse. Spjälldon från Lindinvent med en cirkulär rörelse. SIDA2(2) BILAGA 1, LINDINVENT_UTG _FLE/HTP

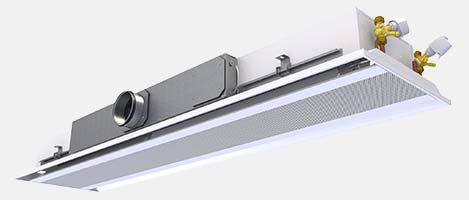

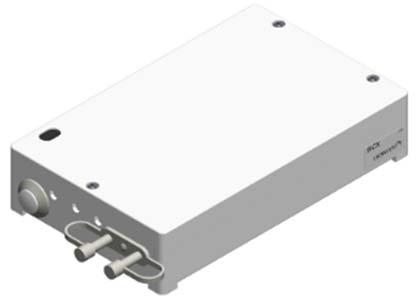

10 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 10 av 14 Bilaga 2 BCX Klimatbaffelregulator: Allmänt om klimatbafflar Lindinvent och klimatbafflar Lindinvent har utvecklat en regulator som är avsedd för behovsstyrning av rumsklimat via klimatbafflar. Regulatorn har funktionalitet för att styra värme, kyla och luftflöde med hjälp av temperatur, koldioxid och närvarogivare och den är företrädesvis avsedd att användas tillsammans med så kallade VAV bafflar som har en inbyggd linjär spjällmotor för reglering av luftflödet. Det finns ett antal olika lösningar som kan åstadkommas beroende på utrustningar och behov. Swegon, komfortmodul Lindinvents klimatbaffelregulator BCX Fläkt Woods, olika typer av bafflar Allmänt om bafflar Det förkommer en rad olika benämningar eller termer kring klimatbafflar. Nedan förklaras eller definieras några av de vanliga benämningarna eller termerna: Klimat eller kylbaffel? Om man använder uttrycket klimatbaffel istället för kylbaffel avses ofta en baffel med både värme och kylfunktion. Kylbaffel Generellt uttryck, takmonterad baffel med vätskekylning (med eller utan tilluft). Passiv kylbaffel Kylbaffel med endast vätskekylning. Aktiv kylbaffel Kylbaffel med tilluft. Tilluftsbaffel Samma sak som aktiv (kyl/klimat)baffel CAV baffel Samma sak som aktiv (kyl/klimat)baffel VAV baffel Tilluftsbaffel med inbyggd motor som ändrar spridningsbild/dysinställning efter luftflödet. Kan sägas likna tilluftsdon med variabel spaltöppning. Klimatkassett, komfortmodul Uttryck som oftast används för mindre kylbafflar med 4 vägs spridningsbild. En tilluftsbaffel fungerar så att den primära kanalanslutna tilluften blåses ut via dysor längs med långsidorna av baffeln. Genom ett raster på undersidan av baffeln medejekteras rumsluften. Den medejekterade rumsluften sugs genom ett flänsat kylbatteri och blandas därefter med primärluften. Flödesmätning Flödesmätning på en baffel kan göras på flera olika sätt via Lindinvents klimatbaffelregulator BCX: 1. Flödesmätning via mätfläns, SMED, i anslutningskanalen (standardförfarande). Halton, VAV baffel 2. Flöde via en extern återkopplingssignal 0 10 V. Denna metod kan utnyttjas med kylbafflar från Fläkt Woods med så kallad Pi regulator. SIDA1(5) BILAGA 2, LINDINVENT_UTG /171115_FLE

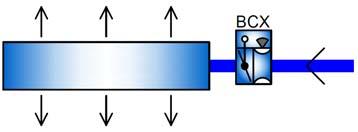

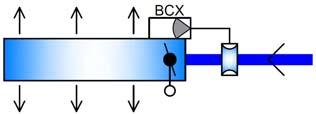

11 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 11 av 14 Bilaga 2 BCX Klimatbaffelregulator: Allmänt om klimatbafflar 3. Flödesmätning via mätuttag på baffeln. Om baffeln har konstant k faktor kan denna anges i BCX. Vi rekommenderar mätning via SMED (Se 1 ovan) i första hand istället för denna lösning. Anslutningar BCX är baserad på plattformen MPX och använder nedanstående anslutningar. 4. Flödesmätning på CAV baffel som styrs med spjäll i kanalen. BCX kanalmonteras på spjäll med mätfläns. Vid lösning med CAV baffel bör flödet endast styras mellan frånvaro och närvaroflöde. Forcerade flöden ger mycket höga tryckfall över baffeln. Multisensor MPS MPS är en liten multisensor avsedd att användas tillsammans med tilluftsbafflar. Sensorn monteras i baffelns underliggande raster och har följande funktioner: Temperaturgivare (NTC) Närvarodetektor (PIR) Trådlös IR kommunikation MPS multisensor Inbyggd koldioxidgivare, GQB Som tillbehör till BCX kan en liten CO2 givare monteras inne i baffeln. GQB Koldioxidgivare Kondensvakt Till BCX kan en kondensvakt, KG A/1 från Regin, anslutas. Den monteras på köldbärarens tilloppsledning och vid kondensutfällning på röret förreglas kylventilen. 24 VAC + KOMM, 2 st kontakter. K AIN, kontakt med G+ (24 VAC), G0 samt 2 st analoga in 0 10 V. Används för anslutning av externa givare som exempelvis GTQD. PIR, används för anslutning av externa närvarogivare. K CBR, används för belysningsstyrning via belysningsstyrningsbox CBR CO2, kontakt för anslutning av digital CO2 givare GQB. MPS, kontakt för anslutning av multisensor MPS (närvaro, rumstemperatur samt IR kommunikation). K SDU, RJ45 kontakt för anslutning till användarpanel DHP. K PA, kontakt för anslutning av spjällmotor, 24 VAC med styrsignal och återkoppling 0 10 V. VÄRME TRIAC1, ventilställdon 24 VAC modulerande ON/OFF. KYLA TRIAC2, ventilställdon 24 VAC modulerande ON/OFF. K AUT, kontakt med G+ (24 VAC), G0 samt 2 st analoga ut 0 10 V. Kan användas för anslutning av exempelvis ventilställdon och fläktluftkylare. KOND, kontakt för anslutning av kondensvakt (stänger kylventilen vid kondensutfällning). SIDA2(5) BILAGA 2, LINDINVENT_UTG /171115_FLE

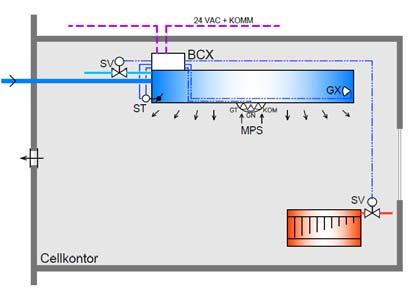

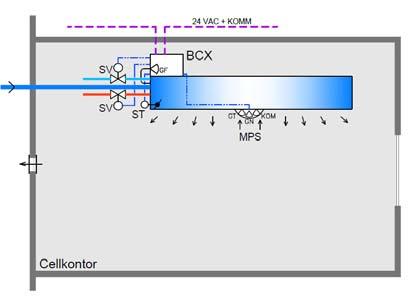

12 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 12 av 14 Bilaga 2 BCX Klimatbaffelregulator: Allmänt om klimatbafflar Lösningar med BCX Nedan redovisas kortfattat ett antal exempel på hur klimatbaffelregulator BCX kan användas. Enskild klimatbaffel, standardlösning VAV baffel med kyla Radiatorstyrning Flödesmätning i kanal BCX monteras på kylbaffeln och multisensor MPS monteras på undersidan av baffelns rasterplåt. Luftflödet mäts över mätfläns i baffelns anslutningskanal. Rumstemperaturen regleras i sekvens via inställda P band för radiatorventil, kylventil och luftflöde. Närvarogivare möjliggör inställning av närvaro och frånvaroflöde samt ekonomiläge. Enskild klimatbaffel, alternativ VAV baffel med kyla och värme Flödesmätning via tryckmätning i baffel Luftflödet mäts via tryckmätning över baffeln och angiven k faktor. Denna lösning skall alltid kompletteras med central mätning av tilluftsflödet för balansering. Rumstemperaturen regleras i sekvens via inställda P band för värmeventil, kylventil och luftflöde. Enskild klimatbaffel, alternativ VAV baffel med kyla Radiatorstyrning Flödesmätning via återkoppling Koldioxidgivare monterad i baffel BCX i utförande utan flödesgivare. Luftflödet mäts av fabriksmonterat ställdon/regulator från baffelleverantör. Denna lösning skall alltid kompletteras med central mätning av tilluftsflödet för balansering. Koldioxidgivare GQB monteras i baffel ovan baffelns rasterplåt. Avläsning sker digitalt (Rx/Tx). SIDA3(5) BILAGA 2, LINDINVENT_UTG /171115_FLE

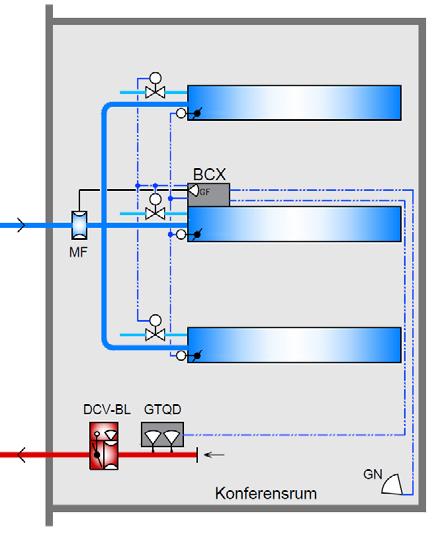

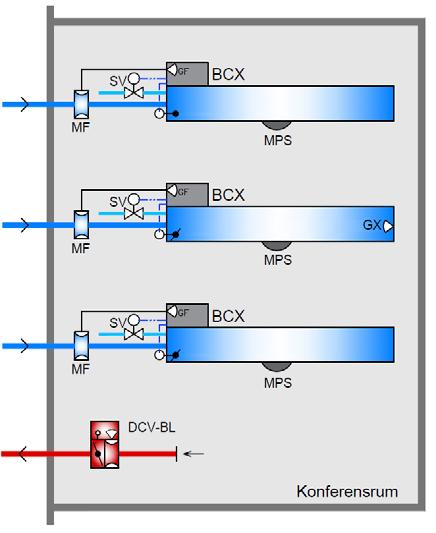

13 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 13 av 14 Bilaga 2 BCX Klimatbaffelregulator: Allmänt om klimatbafflar Konferensrum med flera klimatbafflar, flexibel lösning BCX monteras på respektive kylbaffel vilka förses med multisensor MPS monterade på undersidan av bafflarnas rasterplåtar. Luftflödet mäts över mätfläns monterad i respektive baffels anslutningskanal. En av bafflarna förses med koldioxidgivare GQB som monteras inuti baffeln ovan rasterplåten. Närvarodetektering och rumstemperaturmätning i varje baffel. Flödesstyrning DCV BL, driftsatt för flödesbalansering, summerar flödet för respektive baffel och balanserar till och frånluft. Konferensrum med flera klimatbafflar, icke flexibel lösning BCX monteras på en av bafflarna. Luftflödet mäts över mätfläns monterad i samlingskanal till rummet. Frånluftsgivaren GTQD, mäter både rumstemperatur och koldioxidhalt. Närvarodetektering sker via separat närvarogivare som ansluts till BCX. BCX parallellstyr bafflarna i rummet. Max 4 st bafflar får parallellstyras. DCV BL balanserar till och frånluft. SIDA4(5) BILAGA 2, LINDINVENT_UTG /171115_FLE

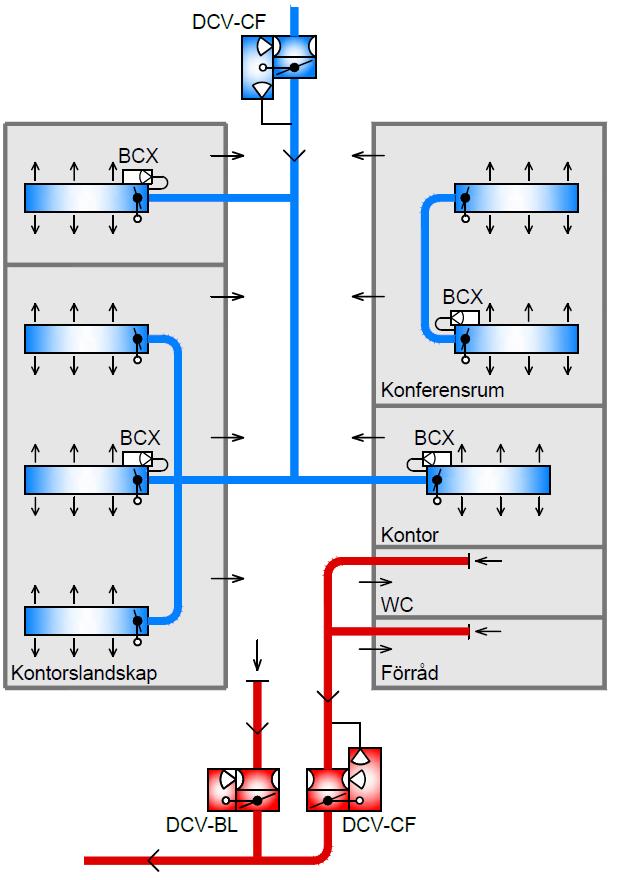

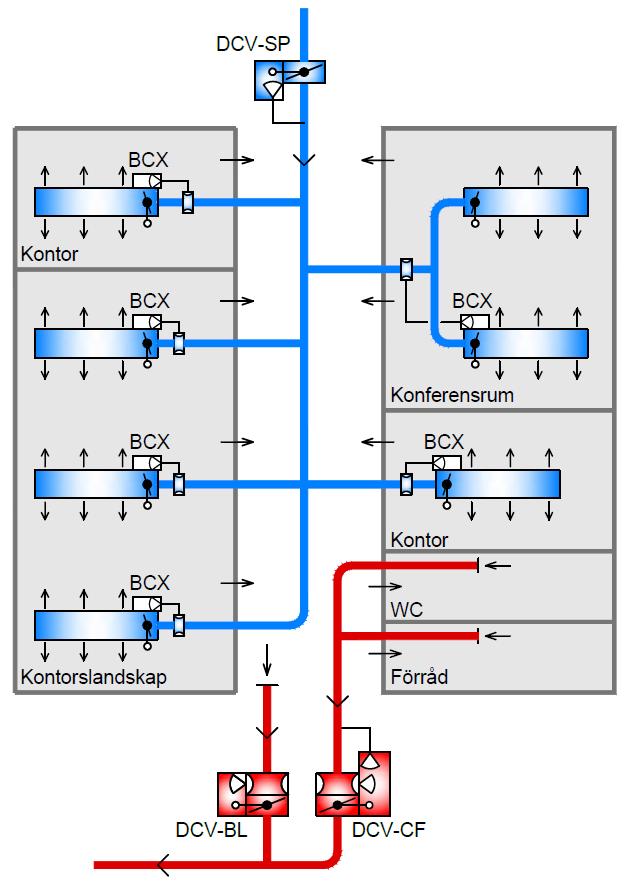

14 Pdf-samling för driftsättning BCX med bilagor 1&2 Sidan 14 av 14 Bilaga 2 BCX Klimatbaffelregulator: Allmänt om klimatbafflar Konstanttryckhållning och flödesbalansering, alternativ 1 Flödesmätning av tilluft i kanal, en eller flera bafflar. Tryckstyrning DCV SP konstanthåller trycket i stamkanalen för tilluft. BCX i respektive rum mäter och reglerar luftflödet. I rum med flera bafflar kan dessa förses med varsin BCX för ökad flexibilitet eller parallellstyras. Vid parallellstyrning mäts det totala luftflödet till rummet. Tryckstyrning med flödesmätning DCV CF konstanthåller trycket och mäter flödet för fasta frånluftsenheter. DCV BL balanserar till och frånluft inom zonen med eventuell offset. Konstanttryckhållning och flödesbalansering, alternativ 2 ( budgetalternativ ) Flödesmätning på rumsnivå via tryck och k faktor för bafflarna. Denna mätning används endast för att reglera enskilda eller parallellstyrda bafflar. Summaflöde för zonen mäts via mätenhet DCV MF eller DCV CF. DCV CF i exemplet konstanthåller trycket och mäter flödet i stamkanalen för tilluft. BCX i respektive rum mäter och reglerar luftflödet. I rum med flera bafflar kan dessa parallellstyras, max 4 st bafflar. DCV CF konstanthåller trycket och mäter flödet för fasta frånluftsenheter. DCV BL balanserar till och frånluft inom zonen med eventuell offset. SIDA5(5) BILAGA 2, LINDINVENT_UTG /171115_FLE
