Tentamen del 2 i kursen Elinstallation, begränsad behörighet ET

Transkript

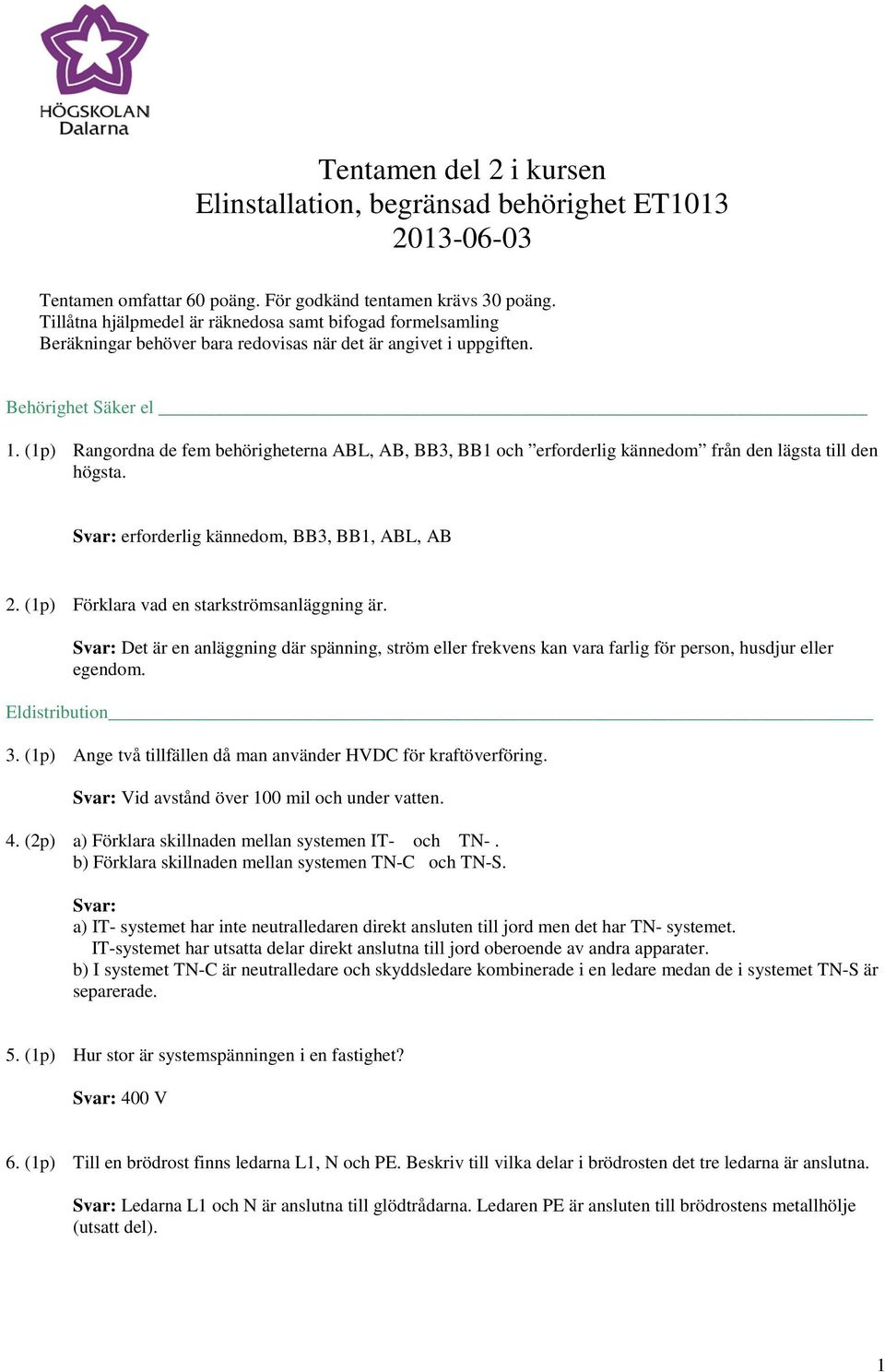

1 Tentamen del 2 i kuren Elintallation, begränad behörighet ET Tentamen omfattar 60 poäng. För godkänd tentamen kräv 30 poäng. Tillåtna hjälpmedel är räknedoa amt bifogad formelamling Beräkningar behöver bara redovia när det är angivet i uppgiften. Behörighet Säker el 1. (1p) Rangordna de fem behörigheterna ABL, AB, BB3, BB1 och erforderlig kännedom från den lägta till den högta. erforderlig kännedom, BB3, BB1, ABL, AB 2. (1p) Förklara vad en tarktrömanläggning är. Det är en anläggning där pänning, tröm eller frekven kan vara farlig för peron, hudjur eller egendom. Elditribution 3. (1p) Ange två tillfällen då man använder HVDC för kraftöverföring. Vid avtånd över 100 mil och under vatten. 4. (2p) a) Förklara killnaden mellan ytemen IT- och TN-. b) Förklara killnaden mellan ytemen TN-C och TN-S. a) IT- ytemet har inte neutralledaren direkt anluten till jord men det har TN- ytemet. IT-ytemet har utatta delar direkt anlutna till jord oberoende av andra apparater. b) I ytemet TN-C är neutralledare och kyddledare kombinerade i en ledare medan de i ytemet TN-S är eparerade. 5. (1p) Hur tor är ytempänningen i en fatighet? 400 V 6. (1p) Till en brödrot finn ledarna L1, N och PE. Bekriv till vilka delar i brödroten det tre ledarna är anlutna. Ledarna L1 och N är anlutna till glödtrådarna. Ledaren PE är anluten till brödroten metallhölje (utatt del). 1

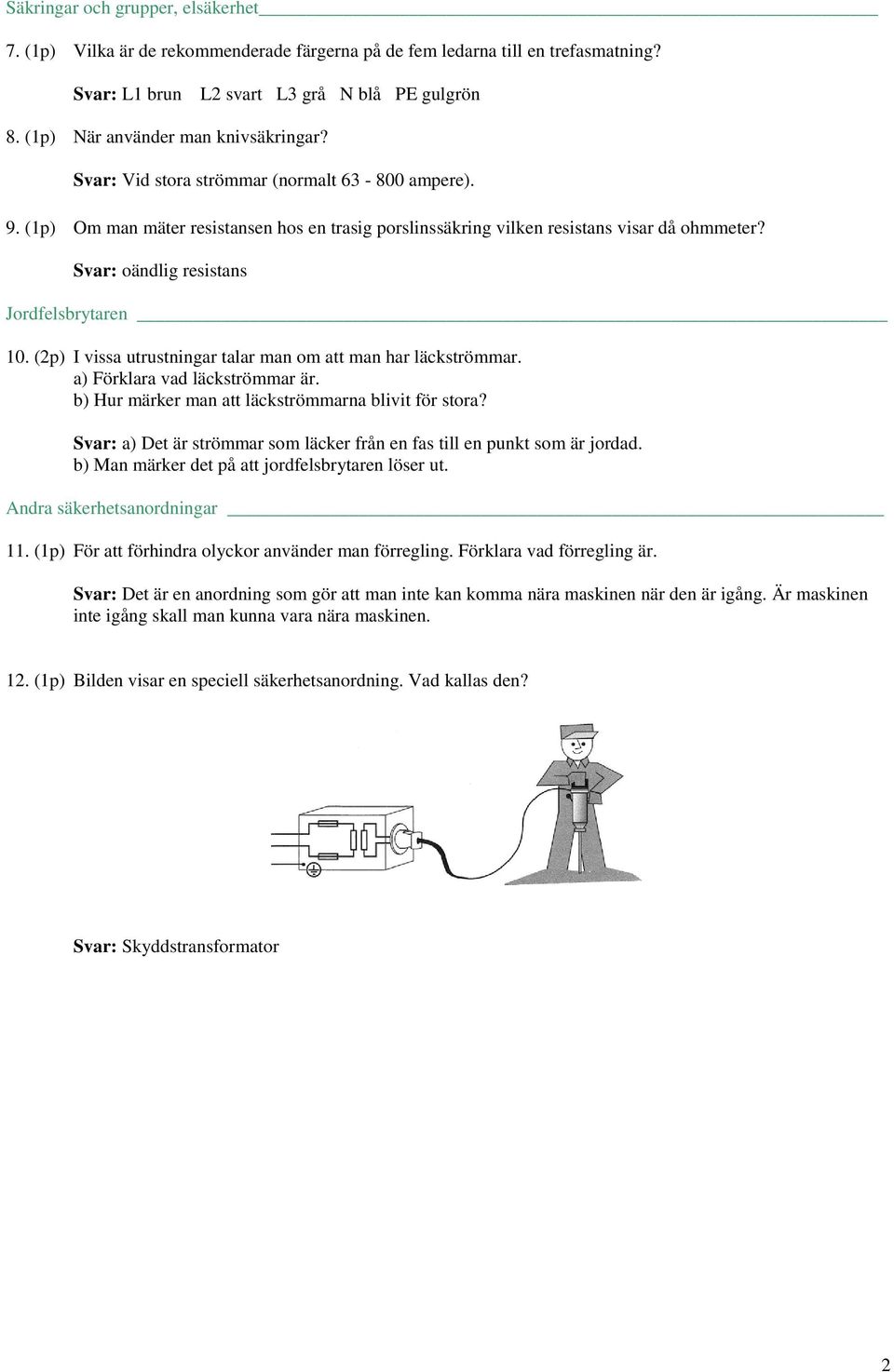

2 Säkringar och grupper, eläkerhet 7. (1p) Vilka är de rekommenderade färgerna på de fem ledarna till en trefamatning? L1 brun L2 vart L3 grå N blå PE gulgrön 8. (1p) När använder man kniväkringar? Vid tora trömmar (normalt ampere). 9. (1p) Om man mäter reitanen ho en traig porlinäkring vilken reitan viar då ohmmeter? oändlig reitan Jordfelbrytaren 10. (2p) I via utrutningar talar man om att man har läcktrömmar. a) Förklara vad läcktrömmar är. b) Hur märker man att läcktrömmarna blivit för tora? a) Det är trömmar om läcker från en fa till en punkt om är jordad. b) Man märker det på att jordfelbrytaren löer ut. Andra äkerhetanordningar 11. (1p) För att förhindra olyckor använder man förregling. Förklara vad förregling är. Det är en anordning om gör att man inte kan komma nära makinen när den är igång. Är makinen inte igång kall man kunna vara nära makinen. 12. (1p) Bilden viar en peciell äkerhetanordning. Vad kalla den? Skyddtranformator 2

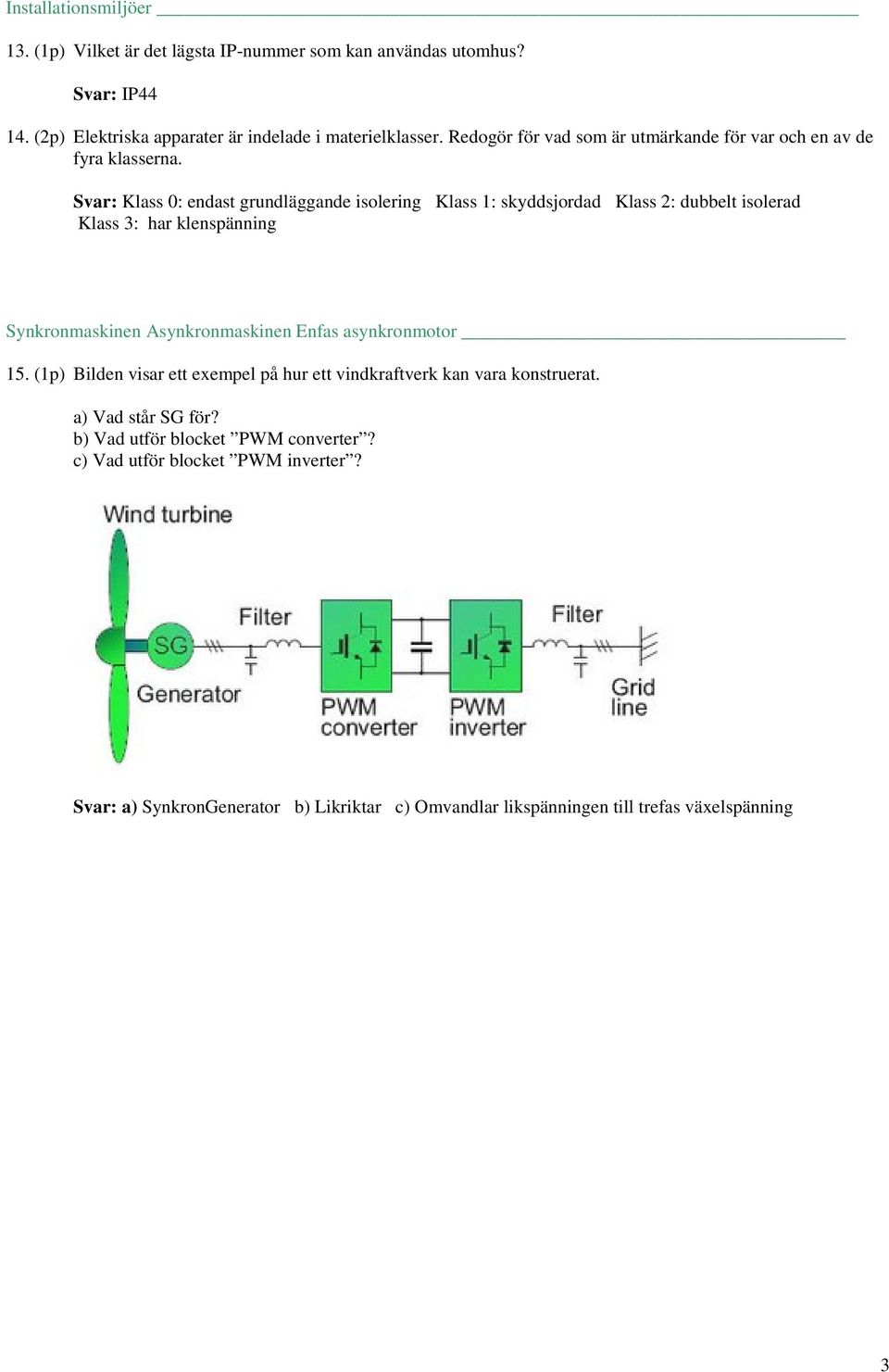

3 Intallationmiljöer 13. (1p) Vilket är det lägta IP-nummer om kan använda utomhu? IP (2p) Elektrika apparater är indelade i materielklaer. Redogör för vad om är utmärkande för var och en av de fyra klaerna. Kla 0: endat grundläggande iolering Kla 1: kyddjordad Kla 2: dubbelt iolerad Kla 3: har klenpänning Synkronmakinen Aynkronmakinen Enfa aynkronmotor 15. (1p) Bilden viar ett exempel på hur ett vindkraftverk kan vara kontruerat. a) Vad tår SG för? b) Vad utför blocket PWM converter? c) Vad utför blocket PWM inverter? a) SynkronGenerator b) Likriktar c) Omvandlar likpänningen till trefa växelpänning 3

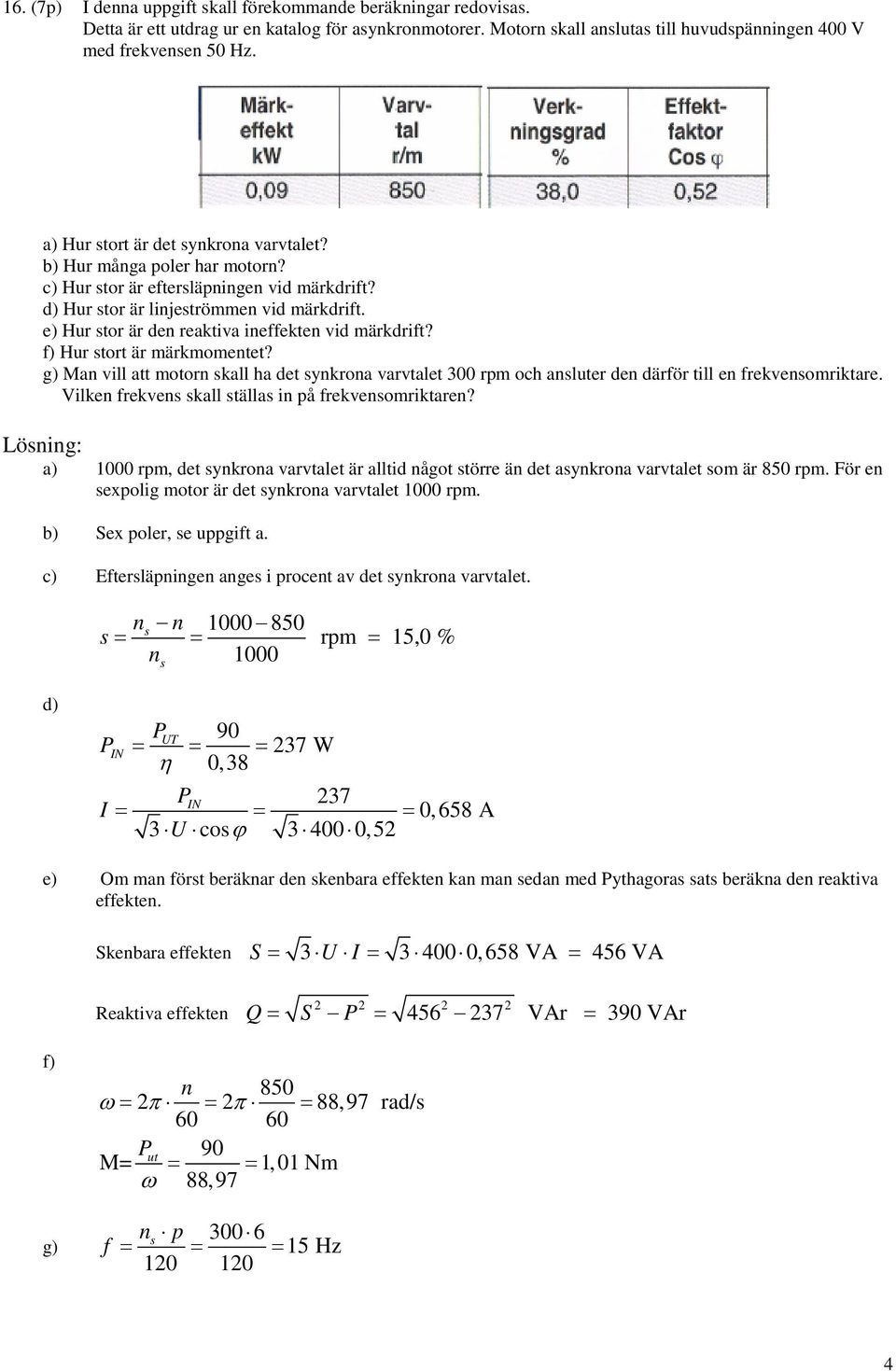

4 16. (7p) I denna uppgift kall förekommande beräkningar redovia. Detta är ett utdrag ur en katalog för aynkronmotorer. Motorn kall anluta till huvudpänningen 400 V med frekvenen 50 Hz. a) Hur tort är det ynkrona varvtalet? b) Hur många poler har motorn? c) Hur tor är efterläpningen vid märkdrift? d) Hur tor är linjetrömmen vid märkdrift. e) Hur tor är den reaktiva ineffekten vid märkdrift? f) Hur tort är märkmomentet? g) Man vill att motorn kall ha det ynkrona varvtalet 300 rpm och anluter den därför till en frekvenomriktare. Vilken frekven kall tälla in på frekvenomriktaren? Löning: a) 1000 rpm, det ynkrona varvtalet är alltid något törre än det aynkrona varvtalet om är 850 rpm. För en expolig motor är det ynkrona varvtalet 1000 rpm. b) Sex poler, e uppgift a. c) Efterläpningen ange i procent av det ynkrona varvtalet. n n = = rpm = 15,0 % n 1000 d) P IN PUT 90 = = = 237 W η 0,38 PIN 237 I = = = 0,658 A 3 U coϕ ,52 e) Om man fört beräknar den kenbara effekten kan man edan med Pythagora at beräkna den reaktiva effekten. Skenbara effekten S = 3 U I = , 658 VA = 456 VA Reaktiva effekten Q S P = = = VAr 390 VAr f) g) n 850 ω = 2π = 2π = 88,97 rad/ Put 90 M= = = 1, 01 Nm ω 88,97 n p f = = = 15 Hz

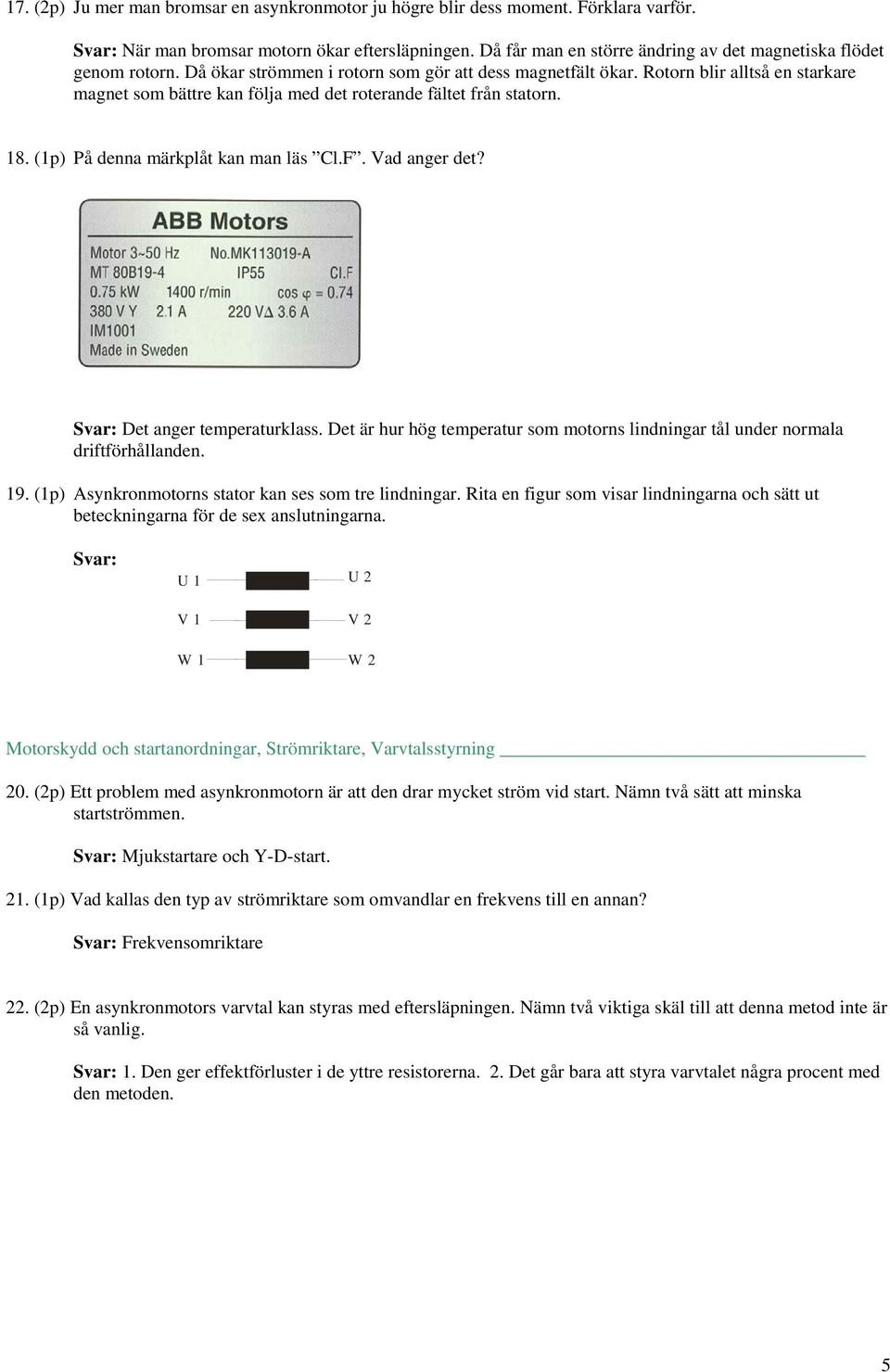

5 17. (2p) Ju mer man bromar en aynkronmotor ju högre blir de moment. Förklara varför. När man bromar motorn ökar efterläpningen. Då får man en törre ändring av det magnetika flödet genom rotorn. Då ökar trömmen i rotorn om gör att de magnetfält ökar. Rotorn blir alltå en tarkare magnet om bättre kan följa med det roterande fältet från tatorn. 18. (1p) På denna märkplåt kan man lä Cl.F. Vad anger det? Det anger temperaturkla. Det är hur hög temperatur om motorn lindningar tål under normala driftförhållanden. 19. (1p) Aynkronmotorn tator kan e om tre lindningar. Rita en figur om viar lindningarna och ätt ut beteckningarna för de ex anlutningarna. U1 V1 W1 U2 V2 W2 Motorkydd och tartanordningar, Strömriktare, Varvtaltyrning 20. (2p) Ett problem med aynkronmotorn är att den drar mycket tröm vid tart. Nämn två ätt att minka tarttrömmen. Mjuktartare och Y-D-tart. 21. (1p) Vad kalla den typ av trömriktare om omvandlar en frekven till en annan? Frekvenomriktare 22. (2p) En aynkronmotor varvtal kan tyra med efterläpningen. Nämn två viktiga käl till att denna metod inte är å vanlig. 1. Den ger effektförluter i de yttre reitorerna. 2. Det går bara att tyra varvtalet några procent med den metoden. 5

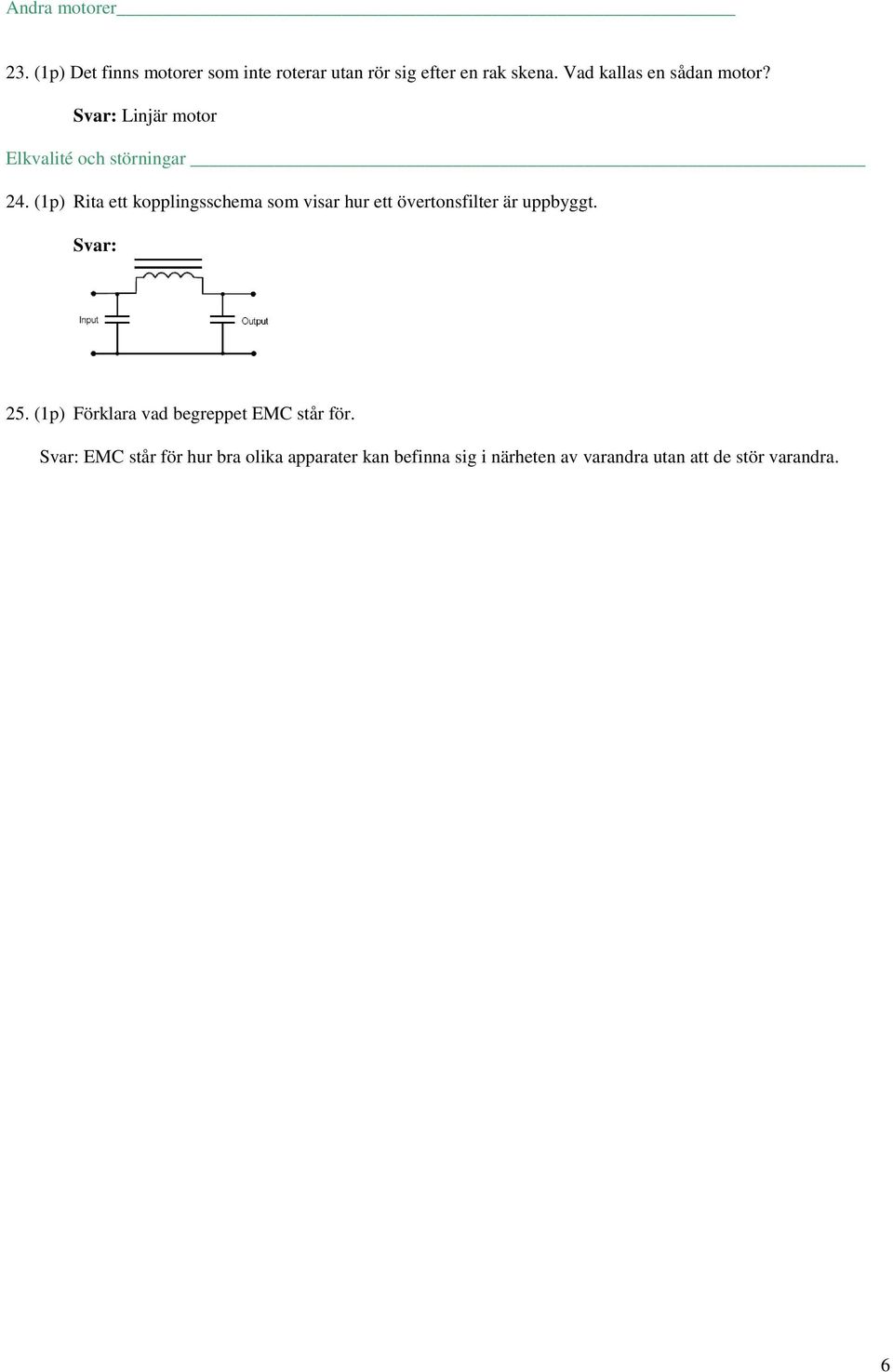

6 Andra motorer 23. (1p) Det finn motorer om inte roterar utan rör ig efter en rak kena. Vad kalla en ådan motor? Linjär motor Elkvalité och törningar 24. (1p) Rita ett kopplingchema om viar hur ett övertonfilter är uppbyggt. 25. (1p) Förklara vad begreppet EMC tår för. EMC tår för hur bra olika apparater kan befinna ig i närheten av varandra utan att de tör varandra. 6

7 Mätning vid ervice och underhåll 26. (2p) Bilden viar ett intrument om använd för att kontrollmäta elintallationer. Intrumentet kan använda för två typer av mätningar. Förklara vad de två mätningarna går ut på. Iolationmätning: Intrumentet lägger ut en hög pänning ( 1000 V) och man kan e om det är iolation mellan två punkter. 2) Kontinuitetmätning: Intrumentet kan mäta om det är tillräckligt låg reitan mellan två punkter. 27. (1p) Spänningen om via i diagrammet mät med ett digitalt univeralintrument. Vad kommer intrumentet att via om det är intällt i: a) läge AC b) läge DC Spänning [ V] Tid [ m ] a) I läge AC mäter intrumentet växelpänningen effektivvärde. Toppvärdet av växelpännigen är 12,5 V. Delar man toppvärdet med roten ur 2 får man 8,84 V. Intrumentet viar alltå 8,84 V. b) I läge DC mäter intrumentet medelvärdet. I detta fall är medelvärdet 5,0 V. Intrumentet viar alltå 5,0 V. 7

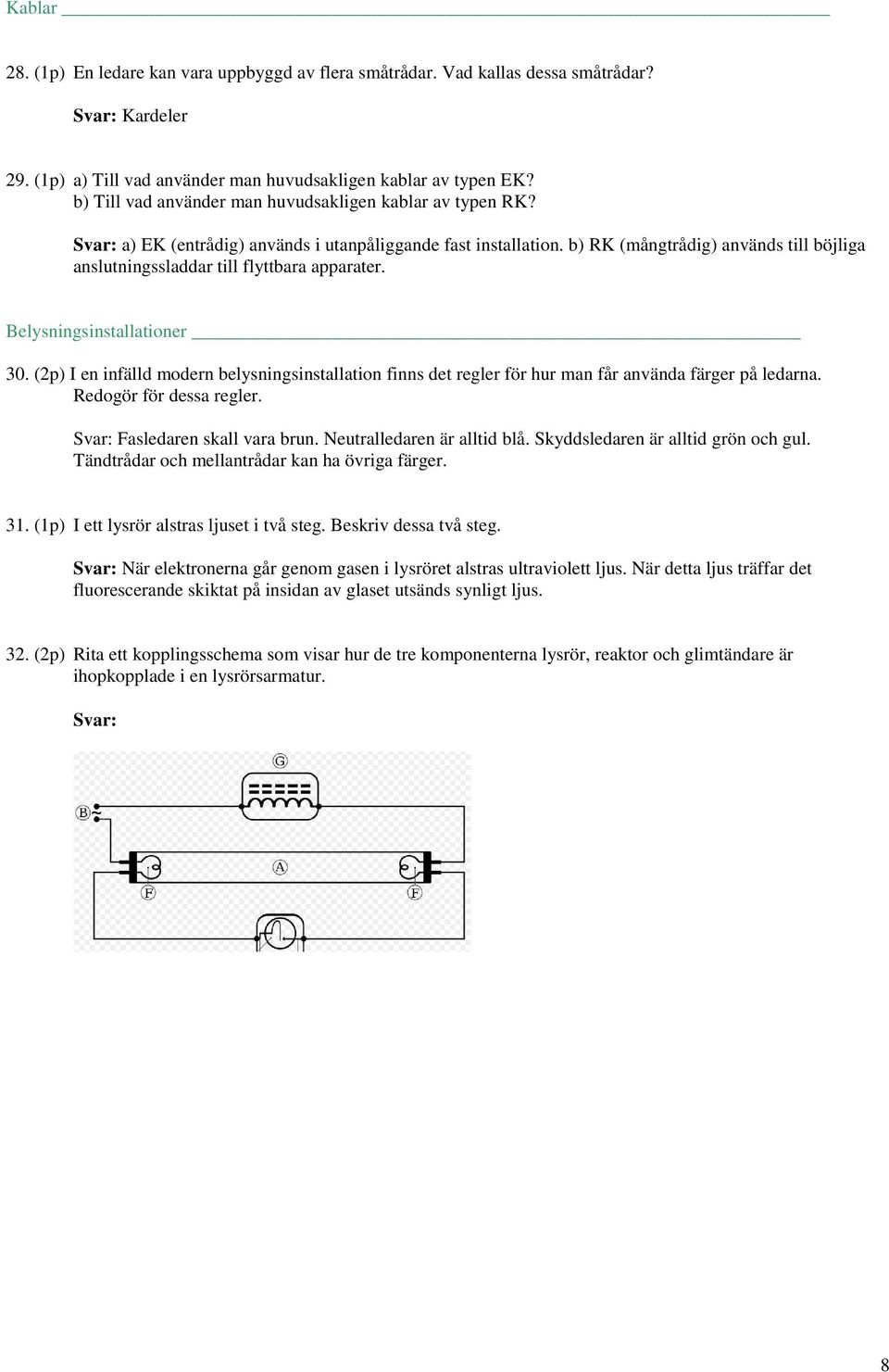

8 Kablar 28. (1p) En ledare kan vara uppbyggd av flera måtrådar. Vad kalla dea måtrådar? Kardeler 29. (1p) a) Till vad använder man huvudakligen kablar av typen EK? b) Till vad använder man huvudakligen kablar av typen RK? a) EK (entrådig) använd i utanpåliggande fat intallation. b) RK (mångtrådig) använd till böjliga anlutningladdar till flyttbara apparater. Belyningintallationer 30. (2p) I en infälld modern belyningintallation finn det regler för hur man får använda färger på ledarna. Redogör för dea regler. Faledaren kall vara brun. Neutralledaren är alltid blå. Skyddledaren är alltid grön och gul. Tändtrådar och mellantrådar kan ha övriga färger. 31. (1p) I ett lyrör altra ljuet i två teg. Bekriv dea två teg. När elektronerna går genom gaen i lyröret altra ultraviolett lju. När detta lju träffar det fluorecerande kiktat på inidan av glaet utänd ynligt lju. 32. (2p) Rita ett kopplingchema om viar hur de tre komponenterna lyrör, reaktor och glimtändare är ihopkopplade i en lyrörarmatur. 8

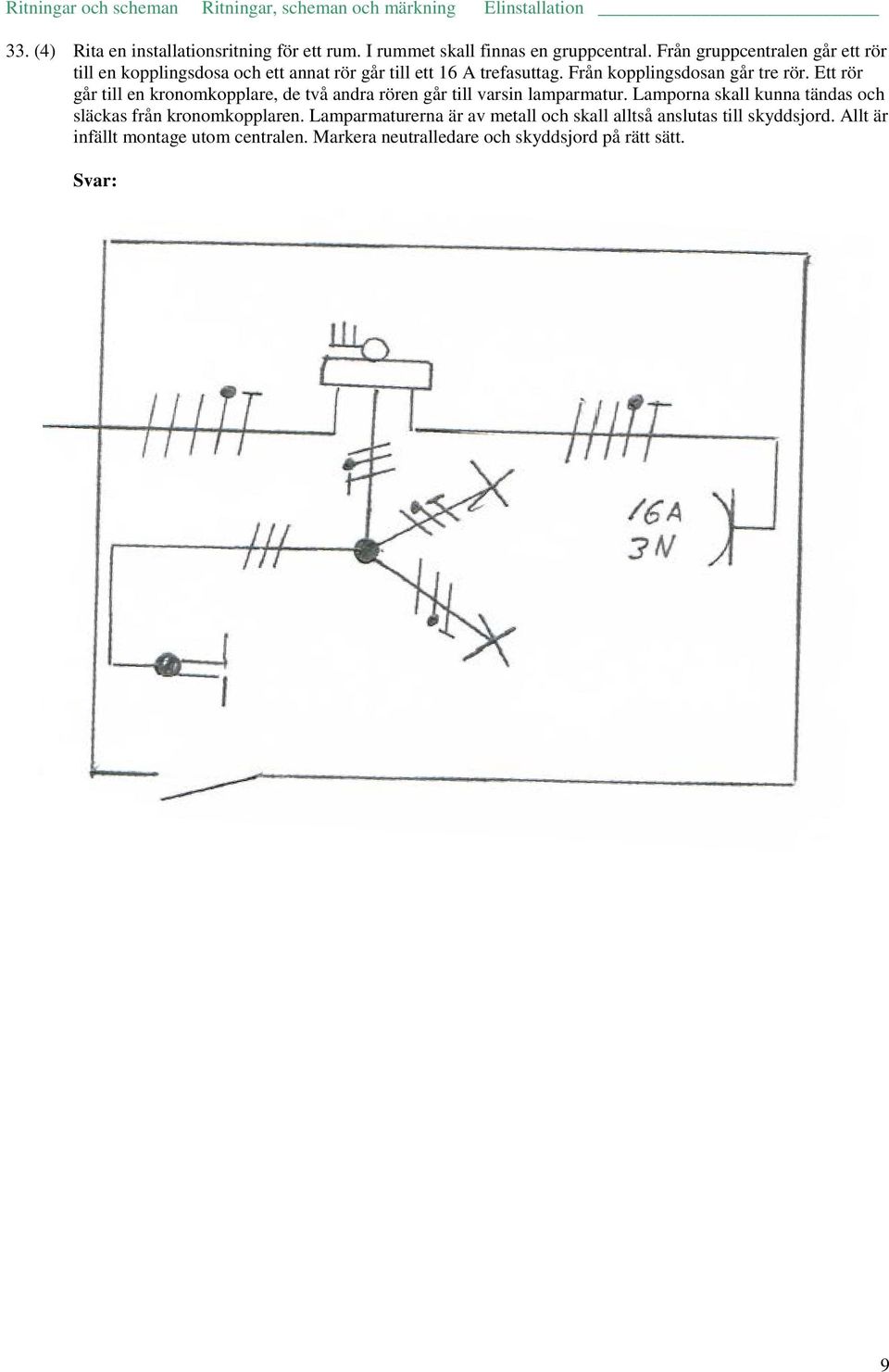

9 Ritningar och cheman Ritningar, cheman och märkning Elintallation 33. (4) Rita en intallationritning för ett rum. I rummet kall finna en gruppcentral. Från gruppcentralen går ett rör till en kopplingdoa och ett annat rör går till ett 16 A trefauttag. Från kopplingdoan går tre rör. Ett rör går till en kronomkopplare, de två andra rören går till varin lamparmatur. Lamporna kall kunna tända och läcka från kronomkopplaren. Lamparmaturerna är av metall och kall alltå anluta till kyddjord. Allt är infällt montage utom centralen. Markera neutralledare och kyddjord på rätt ätt. 9

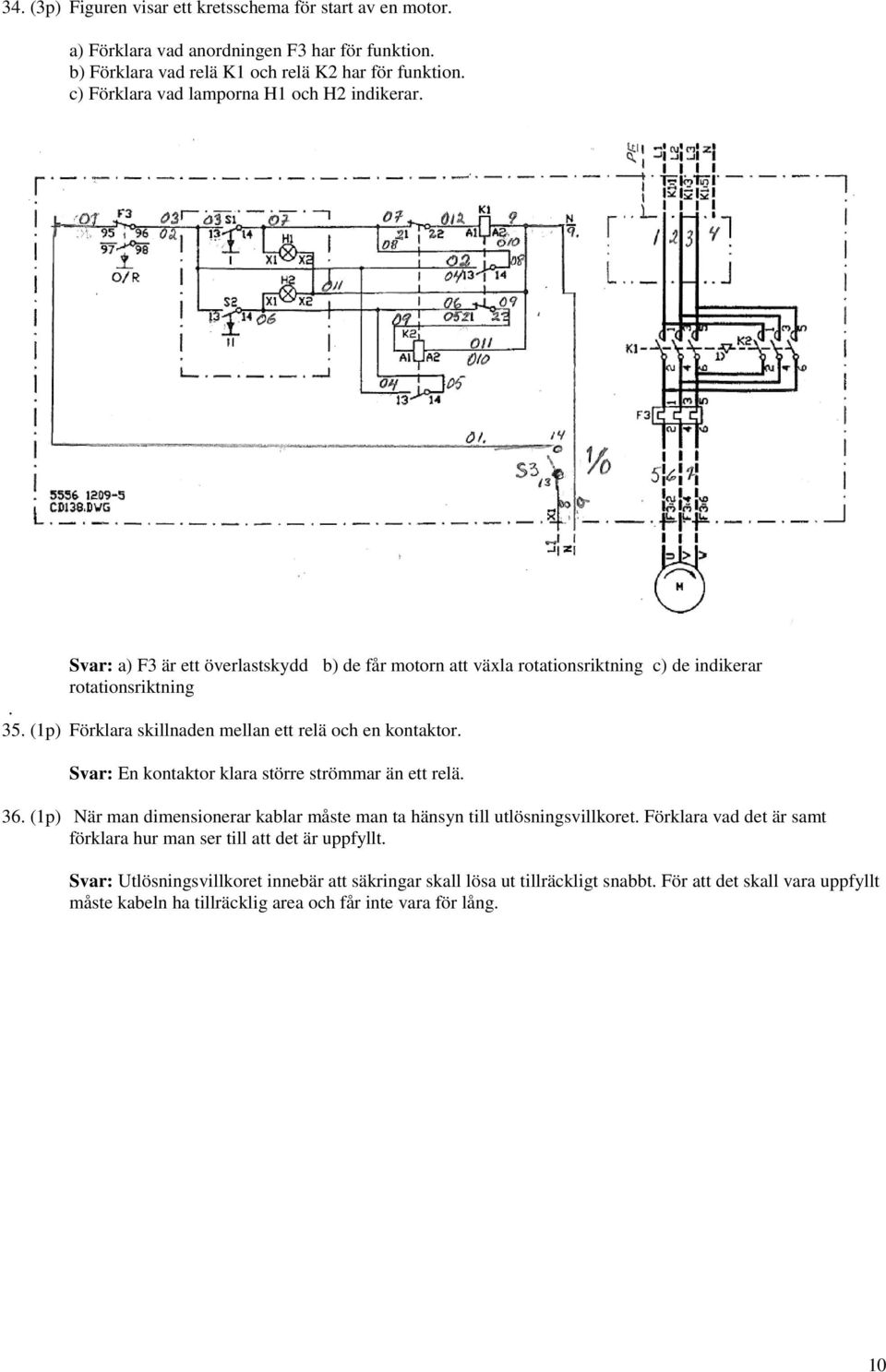

10 34. (3p) Figuren viar ett kretchema för tart av en motor. a) Förklara vad anordningen F3 har för funktion. b) Förklara vad relä K1 och relä K2 har för funktion. c) Förklara vad lamporna H1 och H2 indikerar. a) F3 är ett överlatkydd b) de får motorn att växla rotationriktning c) de indikerar rotationriktning. 35. (1p) Förklara killnaden mellan ett relä och en kontaktor. En kontaktor klara törre trömmar än ett relä. 36. (1p) När man dimenionerar kablar måte man ta hänyn till utlöningvillkoret. Förklara vad det är amt förklara hur man er till att det är uppfyllt. Utlöningvillkoret innebär att äkringar kall löa ut tillräckligt nabbt. För att det kall vara uppfyllt måte kabeln ha tillräcklig area och får inte vara för lång. 10

11 Kopplingutrutning kåpbyggnad Kretloppet, El och brandriker, Det venka eläkerhetytemet, Tillfälliga anläggningar 37. (1p) Vilka parter i ett kåp märker man med nollnummer? Man märker parter mellan apparater inom amma enhet med nollnummer. 38. (1p) När man anluter ledare till en plint i ett kåp finn det regler för hur många ledare om får anluta under en kruv på amma ida av plinten. a) Vad gäller för inre förbindningledare? b) Vad gäller för yttre förbindningledare? a) högt tre b) endat en 39. (1p).Vilken funktion har en knapp med detta uteende på ett kåp? STOPP eller FRÅN 40. (1p) Namnge den komponent om via på bilden. Överlatkydd 11

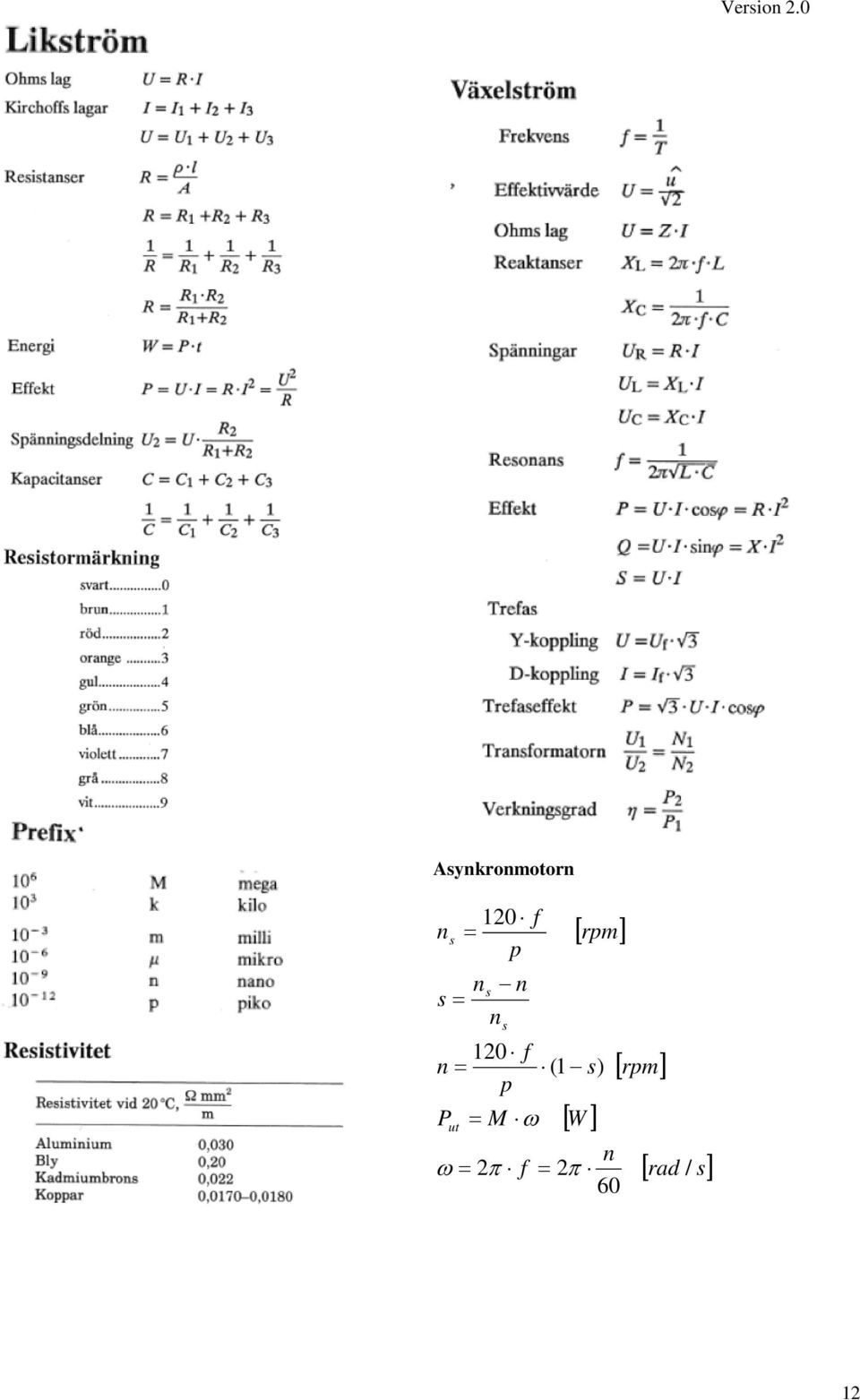

12 12 Verion 2.0 Aynkronmotorn [ ] [ ] [ ] [ ] rad n f W M P rpm p f n n n n rpm p f n ut / ) ( = = = = = = π π ω ω
