1 Geodesienheten informerar ERS seminarium Stockholm

2 Innehåll Gamla mätningar ger nya höjder för beräkning av höjdskift Hur kan vi hantera ofullständiga gamla nät? Införandestatistik Geodesienhetens roll och uppgift 2

3 Övergång till RH 2000 I princip består ett höjdsystembyte av 3 delar: 1. Inventering och sammanställning av gamla mätningar + eventuellt kompletterande nymätningar inför Lantmäteriets utjämningsberäkning/analys och jämförelse mot RH 2000-höjder. 2. Basgenomgångar, förberedelser, omräkning till RH 2000 samt märkning. 3. Information till alla tänkbara berörda. 3

4 Söka avvägningsdata i arkivet 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Ansvarig: kommunen 4

5 Lista data - exempel punkttabell 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Ansvarig: kommunen 5

6 Lista data - exempel mätningstabell 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Ansvarig: kommunen 6

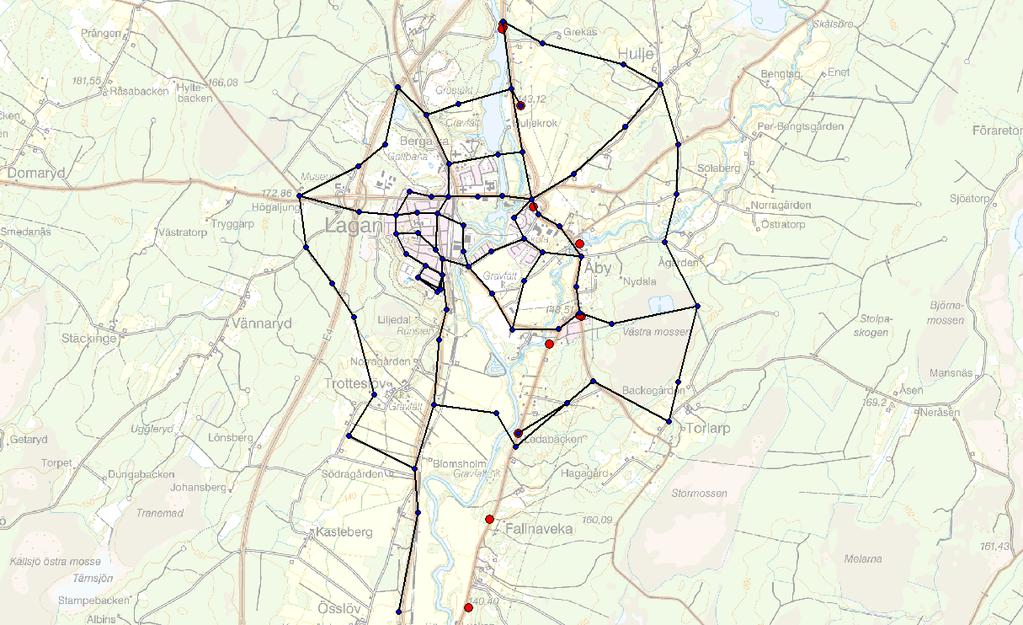

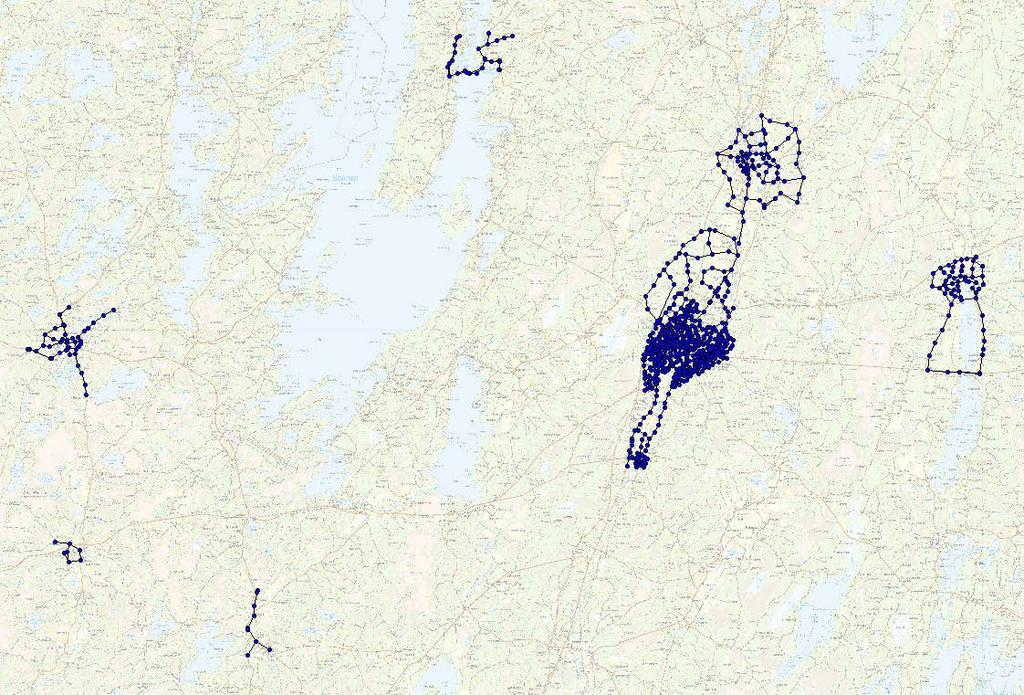

7 Analys av nätet 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Ansvarig: Lantmäteriet 7

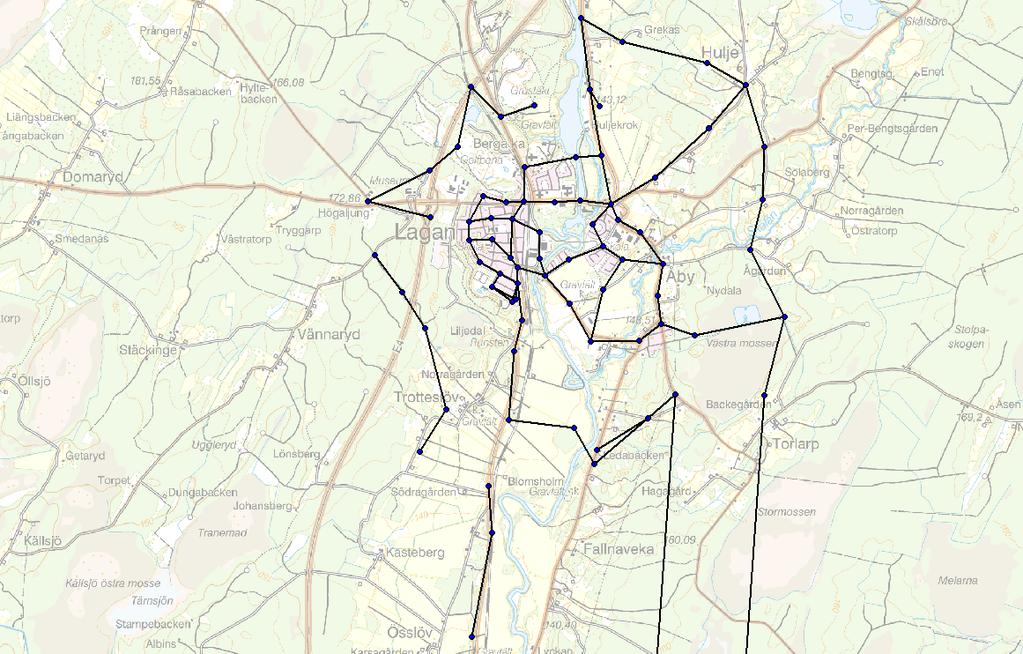

8 Eventuella kompletterings- och anslutningsmätningar 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Ansvarig: kommunen 8

9 Utjämning i RH Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Ansvarig: Lantmäteriet 9

10 Jämförelse av höjder 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Lidhult Vrå Tannåker Torpa Lagan Ljungby/Kånna Ryssby Ansvarig: Lantmäteriet 10

11 Jämförelse av höjder 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Hur stora är skillnaderna mellan höjder i RH 2000 och lokala/kommunala höjdsystem? Mellan 10 cm och 1 m i lokala höjdsystem anslutna till de äldre nationella systemen RH 00 och RH 70 I lokala system med egen nollpunkt (tex botten i en hamnbassäng, en slusströskel etc.) kan skillnaden vara upp till 100 m Ansvarig: Lantmäteriet 11

12 Deformationer inom nät 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd restfel ( H skift) RH 2000 Lokal Ansvarig: Lantmäteriet 12

13 Leverans till kommunen 1. Sammanställning och en första analys av materialet 2. Eventuella kompletterings- och anslutningsmätningar 3. Nyberäkning och analys av de lokala näten 4. Utbyte och transformation av höjder 5. Information och samråd Kommunens höjdfixar i RH 2000 och höjdskift Kartskikt med punkter och mätningar Punkt- och mätningstabeller Beräkningshandlingar Restfelsbilder Redogörelse m.m. Ansvarig: Lantmäteriet 13

14 Vad innehåller leveransen Skriftlig redogörelse: Kommunens höjdfixar i RH 2000 Ett eller flera höjdskift Kartskikt med punkter och mätningar; nätskiss Punkt- och mätningstabeller Beräkningshandlingar; resultat och analys Restfelsbilder 14

15 Vad innehåller leveransen Kommunens höjdfixar i RH 2000 Ett eller flera höjdskift Förekommer andra metoder? 15

16 Bestämning av skift Andra metoder och deras konsekvenser 16

17 Avvägningsnätet kan ej återskapas Avvägning av pikéer Ingen kontroll av Utgångspunkter Inmätta punkter Enbart själva höjdskillnaden kan kontrolleras genom dubbelavvägning 17

18 Avvägningsnätet kan ej återskapas Avvägning av slingor Medger kontroll av Utgångspunkter Inmätta punkter Höjdskillnaden kan kontrolleras genom dubbelavvägning 18

19 Avvägningsnätet kan återskapas Anslutningspunkter saknas Höjdbestämning med GNSS Relativläge genom avvägning Absolutläge genom GNSS Höjdläget erhålls genom medeltal av GNSS bestämningarna. Nätet kontrolleras genom fri utjämning av höjdskillnaderna. 19

20 Avvägningsnätet kan ej återskapas Anslutningspunkter saknas Höjdbestämning med GNSS Enstaka punkter inmäts Ett skift erhålls genom medeltal av GNSS bestämningarna. Höjdfixarna får inga nya höjder. 20

21 Avvägningsnätet kan återskapas Anslutningspunkt saknas Höjdbestämning med GNSS Relativläge genom avvägning Absolutläge genom GNSS Höjdläget erhålls genom införande av fiktiva mätningar. Nätet kontrolleras genom fri utjämning av höjdskillnaderna. 21

22 Konsekvenser av olika metoder Nyutjämning, i RH 2000 ett säkert skift och ett höjdsystem utan deformationer höjdfixar kan fortsättningsvis utnyttjas Inmätning av enstaka punkter, i slingor eller som pikéer ger nya höjder enbart på dessa punkter övriga delar av det gamla höjdnätet blir oanvändbara skiftet mindre säkert. Anslutning av fritt utjämnade höjdnät med GNSS kan betraktas som höjdsatta i RH skiftet får samma osäkerhet som GNSS-bestämningen. Inmätning av enstaka punkter med GNSS-teknik ger enbart ett skift för konvertering av tidigare höjdsatta data Inmätta punkter skall inte användas för fortsatt höjdmätning. Metoden med nyutjämning ger det på lång sikt bästa resultatet och bör därför eftersträvas i första hand. Övriga metoder är mer att betrakta som nödlösningar i brist på gamla mätningar

23 Införande av SWEREF 99, Infört hittills detta år 1 Restfelsmodell levererad Arbete pågår Ingen uppgift

24 Införandeläget januari 2014 Areal Antal kommuner Antal invånare Infört Levererat Arbete pågår Ingen uppgift 0 Infört Levererat Arbete pågår Ingen uppgift 0 Infört Levererat Arbete pågår Ingen uppgift SWEREF 99 RH 2000 SWEREF 99 RH 2000 SWEREF 99 RH 2000 Landets kommuner 24

25 Årsvis införande SWEREF 99 ERS mål 25

26 Kommuner som genomfört byte SWEREF 99 26

27 Införande av RH 2000, Infört Hittills i år 5 Höjder levererade Arbete pågår Ingen uppgift

28 Införandeläget januari 2014 Areal Antal kommuner Antal invånare Infört Levererat Arbete pågår Ingen uppgift 0 Infört Levererat Arbete pågår Ingen uppgift 0 Infört Levererat Arbete pågår Ingen uppgift SWEREF 99 RH 2000 SWEREF 99 RH 2000 SWEREF 99 RH 2000 Landets kommuner 28

29 Årsvis införande RH 2000 ERS mål 29

30 År Tid mellan Leverans och Införande

31 Kommuner som genomfört byte RH 2000 ERS mål verklighet? 31

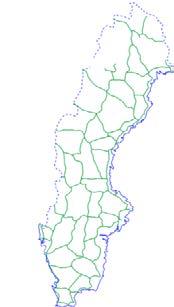

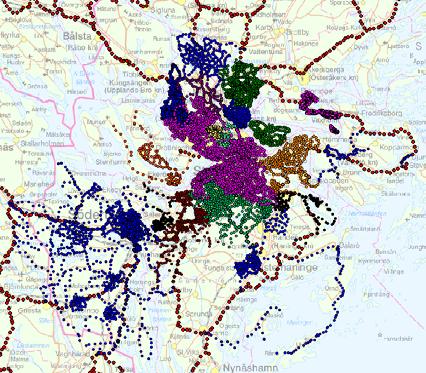

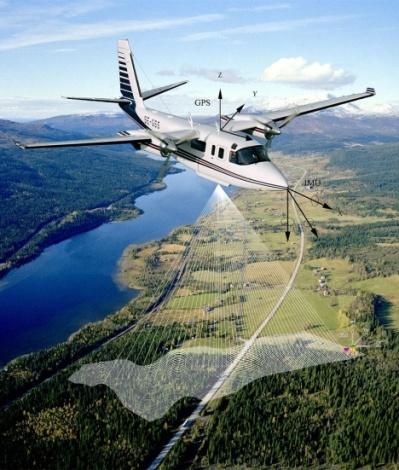

32 Varför ansluta till RH 2000? Underlättar datautbyte Förutsätter RH 2000 Nationella höjdmodellen Användning av GNSS (geoidmodell) Ett system minskar risken för misstag Förbättrad kvalitet och kunskap om eventuella deformationer 32

33 Lantmäteriets instruktion ( ) ur ett geodesiperspektiv Specifika formuleringar om geodesi, mätning etc. 2 Lantmäteriet är förvaltningsmyndighet för frågor om fastighetsindelning, om grundläggande geografisk information och fastighetsinformation, om inskrivning enligt jordabalken och om geodetiska referenssystem 3 Lantmäteriet ska verka för 4. en nationell enhetlig geodetisk infrastruktur. 5 Lantmäteriet ska 5. ansvara för de nationella geodetiska referensnäten, 6. verka för enhetlighet, samordning och kvalitet inom mätningsområdet och inom det karttekniska området, 9. bedriva utvecklingsverksamhet inom sitt verksamhetsområde och forskningsverksamhet inom området geodesi, 33

34 Införande av RH 2000 vs Lantmäteriets instruktion ( ) Lantmäteriet (GEODESIENHETEN) har i uppgift att verka för att nya höjder (i RH 2000) på alla höjdfixar beräknas på ett kontrollerat sätt. Stomnätsägare som tillhandahåller höjdfixar med RH 2000 höjder måste uppfylla de krav som kan ställas på fixarnas kvalitet eftersom de blir en del av det nationella geodetiska infrastrukturen. 34
