1 PRESTIGE Lightvision Bruksanvisning PRESTIGE Lightvision HYBRID TECHNOLOGY JK-INTERNATIONAL GMBH Koehlershohner Strasse Windhagen/GERMANY Phone: +49 (0) 2224/818-0 Fax: +49 (0) 2224/ Internet:

2

3 Bruksanvisning Oversettelse av original bruksanvisning Prestige Lightvision Hybrid Technologie A / sv /

4 Företaget Företaget Tillverkare: Kundtjänst / Teknisk service (Reservdelsbeställning för komponenter): Reservdelsbeställning för förbrukningsmaterial: JK-Products GmbH Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Fax: +49 (0) / JK-International GmbH, Division JK-Global Service Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Fax: +49 (0) / service@jk-globalservice.de JK-International GmbH, Division JK-Licht Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Fax: +49 (0) / info@jk-licht.de FARA! Om du inte följer instruktionerna i denna bruksanvisning: kan svåra personskador och livsfara uppkomma, kan det uppstå skador på apparaten och på miljön. Läs noggrant igenom bruksanvisningen innan du tar apparaten i drift. Du måste följa anvisningarna och instruktionerna för att apparaten skall kunna fungera på ett säkert sätt. Se till att personalen på arbetsplatsen har tillgång till bruksanvisningen och övrig information från tillverkaren. Upphovsrätt / Copyright Upphovsrätten tillhör JK-Holding GmbH. Innehållet får inte kopieras, varken helt eller delvis, spridas i marknadsföringssyfte eller användas på annat otillåtet sätt. Tekniska förändringar och uppgifter förbehålles ritningar och uppgifter i denna bruksanvisning! 2/86

5 Innehållsförteckning Innehållsförteckning 1 Säkerhetsanvisningar och varningar Allmänt Definitioner Förklaringar för symboler Föreskriftsenlig användning Förutsebar felanvändning Säkerhetsinformation för solning Förbjuden användning Viktiga anvisningar Beskrivning av hudtyper Solningstider UV-typ Allmänna säkerhetsanvisningar och varningar Den driftsansvariges skyldigheter Kvalifikationer för personalen Leveransomfattning Transport, montering och uppställning Idrifttagning Användning och underhåll Urdrifttagning Lagring Avfallshantering Riktlinjer Export Anslut AUX-spelare Tekniska ändringar Skyltar och klistermärken på apparaten Garanti Inskränkningar i garantin och friskrivningsklausul Beskrivning Leveransomfattning Tillval Utrustning Beskrivning av apparaten Tillbehör (tillval) Beskrivning av funktioner / A Bruksanvisning 3/86

6 Innehållsförteckning 3 Användning Säkerhetsanvisningar för användaren Sola - på riktigt! Manövreringsöversikt PROFESSIONAL SETUP MANAGER PLUS Navigering Funktioner Navigering Val av användningssätt (SELECTABLE TANNING PROGRAMS) Start Parkoppla med Bluetooth -enheter Lyssna på musik Talstyrning ELECTRONIC VOICE ASSISTANT(E.V.A.) (tillval) Rengöring och underhåll Säkerhetsanvisningar vid rengöring och underhåll Störningar Rengöring Rengöring av ytor Filterskivor och lampor Rengöringsplan Underhåll Liggskiva av akrylglas REMOTE ACCESS Underhållsplan Förberedelser för underhålls- och rengöringsarbeten Servicesats Ställ upp liggskivan och ta ut mellanskivan Ta av överdelsskivan Ta av sidoskivan Öppna tråget Information om lampbyte NFC: Lampbyte Lågtryckslampor Glimtändare Högtryckslampor och filterskivor Rengöra eller byta ut lamporna i underdelen Rengöra eller byta ut lamporna i sidodelen Rengöra eller byta lampor och filterskivor i överdelen Rengöring eller byte av lågtryckslamporna i axelsolariet Rengöra filtren i nederdelen Rengöra filtermattor i överdelen Rengöring av filtermattorna i axelsolariet /86

7 Innehållsförteckning 4.16 Klimatapparat: Töm kondensvattenbehållaren och rengör filtren Underhåll AQUA / AROMA SYSTEM Växla AROMA-behållare Byta AQUA SYSTEM kanister Tekniska data Anslutningsvärden, effekt och ljudnivå Dimensioner Lampor Prestige Lightvision Reservdelar och tillbehör Bilaga JK-tidsstyrningar Ekvivalenskodområde Beskrivning av ekvivalenskoden för fluorescerande lampor Index / A Bruksanvisning 5/86

8 Säkerhetsanvisningar och varningar 1 Säkerhetsanvisningar och varningar Följande säkerhetsanvisningar och varningar måste läsas igenom noggrant och följas, för att apparaten ska kunna användas på ett säkert sätt. Säkerhetsanvisningarna som sammanfattas här beskrivs, vid behov, även i respektive kapitel. 1.1 Allmänt Definitioner Driftsansvarig Den person som ställer här beskrivna apparater till kommersiellt förfogande för användare. Den driftsansvarige ansvarar för att apparaten används enligt föreskrifterna samt att serviceintervallerna följs. Användare Den person som använder apparaten i yrkesmässigt använda lokaler. Personal De personer som är ansvariga för användning, rengöring och allmänt underhåll, samt informerar användaren om hur apparaterna fungerar. Elektriker En person som har lämplig fackutbildning, kunskaper, erfarenhet och kännedom om gällande bestämmelser för att kunna identifiera och undvika faror som kan uppkomma genom elektrisk ström. Auktoriserad utbildad fackpersonal Fackpersonal från ett externt företag som är utbildad och auktoriserad av tillverkaren att utföra monterings- och servicearbeten på vissa apparater. 6/86

9 Säkerhetsanvisningar och varningar Förklaringar för symboler Följande typer av säkerhetstecken förekommer i bruksanvisningen: OBSERVERA! Typ och källa för faran! Detta säkerhetstecken innebär omedelbar fara för liv och hälsa. OBSERVERA! Typ och källa för faran! Detta säkerhetstecken varnar för fara för liv och hälsa genom elektrisk ström. VIKTIGT! Typ och källa för faran! Detta säkerhetstecken varnar för apparat-, material eller miljöskador. OBS: Denna symbol betecknar inga säkerhetsanvisningar utan ger information så att det ska vara lättare att förstå förloppen. 06/ A Bruksanvisning 7/86

10 Säkerhetsanvisningar och varningar 1.2 Föreskriftsenlig användning Denna apparat används till kosmetisk solning för en vuxen person med en för solningen lämplig hud. Ytterligare information om detta finns på sidorna 11 och 28. Apparaten är avsedd för kommersiell användning och inte för hemmabruk. Vissa personer får inte använda apparaten, se sidan 9. Apparaten får inte användas på egen hand av personer med nedsatt fysisk, sensorisk eller mental förmåga, bristande erfarenhet och/eller bristande kunskaper. En person som ansvarar för säkerheten måste se till att apparaten används på ett säkert sätt enligt förskrift genom att hålla uppsikt och ge instruktioner. Vid tveksamheter får vederbörande person inte använda apparaten! Apparaten får endast användas med angivna eller likvärdiga lampor. De soltider som nämns i denna bruksanvisning gäller endast för de angivna lamporna. All annan typ användning räknas som otillåten. Tillverkaren ansvarar ej för skador som uppstår härav. Ägaren står för hela risken. Till den föreskriftsenliga användningen hör även att de instruktioner, bruksoch underhållsvillkor som ställts upp av tillverkaren efterföljs. Apparaten får endast skötas, underhållas och repareras av personer som är förtrogna med den och som har informerats om riskerna. 1.3 Förutsebar felanvändning Följande användning av apparaten är uttryckligen förbjuden: Flera personer får inte använda apparaten samtidigt. Annars kan liggskivan gå sönder och orsaka skador. Personer som har en kroppsvikt på mer än 135 kg får inte använda apparaten. Annars kan liggskivan gå sönder och orsaka skador. Längre soltider än de som är angivna kan leda till brännskador och permanenta hudskador. När apparaten används får inga andra personer befinna sig i kabinen, i synnerhet inga barn. Personer under 18 år får inte använda apparaten. 8/86

11 Säkerhetsanvisningar och varningar 1.4 Säkerhetsinformation för solning Förbjuden användning OBSERVERA! UV-strålning Risk för hud- och ögonskador eller hudsjukdomar! Beakta följande information. Följande personer får inte använda apparaten: Personer under 18 år Personer som inte kan bli bruna Personer som inte blir bruna i solen utan att få solsveda Personer som lätt får solsveda i solen Personer med akut solsveda Personer som flera gånger haft svår solsveda när de var barn Personer som är rödhåriga av naturen Personer med atypiskt bleka hudområden Personer som haft eller har hudcancer Personer med förhöjd risk för hudcancer (t.ex. hudcancer i familjen) Personer där maligna hudmelanom har funnits i den närmaste familjen Personer som läkarbehandlas p.g.a. fotosensibilitet Personer som medicinerar mot fotosensibilitet Personer med fräknar och personer som tenderar till att få fräknar Personer med fler än 16 leverfläckar (diameter 2 mm eller större) Personer med atypiska leverfläckar (atypiska leverfläckar är t.ex. asymmetriska leverfläckar med en diameter på mer än 5 mm, med ojämn pigmentering och oregelbunden form) Kontakta alltid läkare i tveksamma fall! Relativa kontraindikationer Följande personer får endast använda apparaten efter samråd med läkare: Personer med kroniska sjukdomar, särskild hudsjukdomar Personer med sjukdomar i immunsystemet / autoimmuna sjukdomar Personer med kollagenoser (t.ex. lupus erythematosus, sklerodermi) Personer med rosacea Personer med telangiektasier (t.ex. couperosa, mb Osler, spindelnevus) Personer med lågt blodtryck, hjärt-kärlsjukdomar Personer med vensjukdomar Personer med cancersjukdomar Personer med färska sår efter en operation eller ett kirurgiskt ingrepp Personer med tatueringar eller piercingar som ännu inte är helt läkta Gravida kvinnor 06/ A Bruksanvisning 9/86

12 Säkerhetsanvisningar och varningar Vid tveksamhet om toleransen för solariesolning, trots att inga medicinska invändningar föreligger, bör först en testsolning på högst 5 minuter genomföras för att se hur huden reagerar. Om inga oönskade reaktioner visar sig efter 48 timmar, kan man börja med normal användning Viktiga anvisningar Alla andra personer ska iaktta följande anvisningar: Risk för hud- och ögonskador eller hudsjukdomar! Man kan bränna sig om för hög strålning används. Om man solar för ofta i solen eller i solarium kan detta föra till att huden åldras snabbare och risken för hudtumörer ökas. Personer som är särskilt känsliga mot UV-ljus, och när viss kosmetika och medicin har använts, måste vara särskilt försiktiga. Kontakta alltid läkare i tveksamma fall! UV-apparater får inte användas utan råd från läkare, när oväntade symptom som klåda uppträder inom 48 timmar efter den första solningen. För att bli brunare måste man öka exponeringstiden (bestrålningstiden). När man har uppnått en viss solbränna kan man inte bli brunare. Bestrålningstiden får inte förlängas valfritt inom ramen av de tillåtna stråldoserna! Utan att skada huden kan därför bara en viss solbränna uppnås. Detta beror på vilken hudtyp man har. Solariet får definivt inte användas om en filterskiva saknas eller om det är skadat eller tiduret ej fungerar! Vad du gör före, under och efter en solning: Under solningen får inga ytterligare personer vistas i kabinen. Detta gäller i synnerhet barn. Ta av dig alla smycken innan du solar (även piercings). Avlägsna kosmetika i tid innan solning påbörjas och använd inga solskyddsmedel. Använd inga medel som påskyndar den bruntonande effekten. UV-ljus kan orsaka irreversibla hud- eller ögonskador. Det oskyddade ögat kan bli inflammerat på ytan och i vissa fall kan extrem bestrålning skada näthinnan. Ofta upprepad bestrålning kan orsaka grå starr. Använd skyddsglasögonen som skyddar mot UV-strålning (Beställ-nr ). Kontaktlinser och solglasögon ersätter inte skyddsglasögon. Skydda känsliga hudställen som ärr, tatueringar och vid könsdelar mot strålningen. Iaktta rekommenderade soltider. Under en solning får den strålningsmängd som leder till rodnad av huden (MED, minimal erytemdos) inte överskridas. Om en hudrodnad uppträder ungefär 16 till 24 timmar efter solningen får du inte använda solariet under en vecka. Efter en vecka kan du åter börja från början med den första solningen enligt soltabellen. Det måste gå minst 48 timmar mellan de båda första solningarna! Sola inte dessutom i solen samma dag. Gå till läkare om långvariga svullnader, ömma ställen eller mörka leverfläckar uppstår på huden. 10/86

13 Säkerhetsanvisningar och varningar Beskrivning av hudtyper OBSERVERA! Brännskador på huden och långtidsskador! Personer med hudtyp I får inte använda solariet. För personer med hudtyp II, III och IV gäller: Följ solningstiderna. Följ säkerhetsanvisningarna. OBSERVERA: Soltiderna gäller endast för de lampor och filterskivor som anges på dekalen för lampbestyckningen. Det måste gå minst 48 timmar mellan två solningar. Max. dosen på 25 kj/m² per år får inte överskridas. Den maximala dosen är viktad enligt NMSC. 1 Hudtyp I Hudtyp II Hudtyp III Hudtyp IV Känslig hud Ljus hud Normal hud Mörk hud Alltid till ofta solbränna Tål lite naturlig sol. Bränner sig lätt i solen Tål ca min. naturlig sol. Bränner sig sällan Tål ca min. naturlig sol. Nästan aldrig solbränna Tål ca. 40 min. naturlig sol. 1 NMSC: Non Melanoma Skin Cancer 06/ A Bruksanvisning 11/86

14 Säkerhetsanvisningar och varningar Solningstider UV-typ 3 OBS: Följ solningstiderna. Den maximala solningsdosen på 3 kj/m² per solningsperiod får inte överskridas. Prestige Lightvision: UV-lågtryckslampor Ergoline TREND ADVANCED DYNAMIC E W R Lågtryckslampor SMART SUN R W Lågtryckslampor SMART SUN 71 8W Antal solningar Hudtyp I Hudtyp II Hudtyp III Hudtyp IV [min] [min] [min] [min] från Maximalt antal solariesolningar per år (NMSC): /86

15 Säkerhetsanvisningar och varningar 1.5 Allmänna säkerhetsanvisningar och varningar Den driftsansvariges skyldigheter Som driftsansvarig ansvarar du för att utfärda tydliga riktlinjer för användning, rengöring och underhåll och måste säkerställa att användandet sker sakkunnigt och i enlighet med föreskrifterna genom utbildning och information till personalen. Dina driftsinstruktioner måste säkerställa att apparaten kan drivas och användas på ett säkert sätt, med hänsyn till nationella arbetsskyddsbestämmelser och miljölagstiftning samt anpassat efter verksamhetens förutsättningar. Inom EU gäller Rådets direktiv 89/391/EEG) Kvalifikationer för personalen Som driftsansvarig är du skyldig att utbilda din personal och informera om gällande rättsliga- och skadeförebyggande föreskrifter. Säkerställ att personalen förstår och följer dessa driftsinstruktioner. Detta gäller särskilt för Uppgifterna i 'Föreskriftsenlig användning' och 'Förutsebar felanvändning' Säkerhetsanvisningar i kapitlet Användning Användningsanvisningar Anvisningar för rengöring och underhåll Se till att personalen på arbetsplatsen har tillgång till bruksanvisningen och övrig information från tillverkaren. Kontrollera regelbundet att personalen arbetar säkerhetsmedvetet och med medvetenhet kring faror, samt följer dina driftsinstruktioner. Se till att intervallerna för rengöring följs, särskilt rengöringen efter varje solning. Se till att din personal informerar kunderna enligt föreskrifterna, särskilt angående solningens längd, möjliga risker och hur apparaten skall användas. Personer under 18 år får inte använda apparaten. Instruera din personal att kontrollera kundens legitimation vid osäkerhet kring ålder Leveransomfattning Uppgifter om leveransomfattningen hittar du i kapitlet Beskrivning på sidan Transport, montering och uppställning Apparaten levereras av ett fackföretag och monteras och ställs upp av tillverkarens egen eller annan auktoriserad servicepersonal. Som driftsansvarig ansvarar du för att ventilationen och elanslutningar på uppställningsplatsen uppfyller kraven, se sidan / A Bruksanvisning 13/86

16 Säkerhetsanvisningar och varningar Montering FARA! Risk för personer genom elektriska stötar och risk för brännskador! Montering och elektrisk inkoppling måste följa de nationella föreskrifterna. Elinstallationen ska på stället utrustas med en lättillgänglig frånskiljare för alla poler (huvudströmbrytare) enligt överspänningskategori III. Det betyder att varje pol måste uppvisa en kontaktöppningsbredd i enlighet med villkoren för överspänningskategori III för fullständigt åtskiljande. Om anslutningen sker genom ett stickkontakt måste ett nätanslutningssystem enligt EN användas. Montering, uppställning, utvidgning eller reparation av apparaten får endast utföras av auktoriserad och utbildad fackpersonal. Information om demontering och montering av apparaten hittar du i den separata monteringsanvisningen. Denna monteringsanvisning riktar sig endast till tillverkarens kundtjänst resp. kvalificerad och av tillverkaren auktoriserad fackpersonal. Luftteknik OBSERVERA! Överhettning genom störning av luftstyrningen! Driftstörningar är oundvikliga. Ändra ej luft-, till- eller frånluftområden, ställ inget i vägen och utför inga egenmäktiga förändringar på apparaten. Tillverkaren frånsäger sig allt ansvar för skador som uppstår härav. Beakta lufttekniska uppgifter. Apparaten får inte uppställas och drivas på transportpallen! Uppgifter för till- och avluftsplaneringen hittar man i planeringshandboken ( förfogbar på engelska och tyska). Dessa uppgifter kan även erhållas från Er försäljningsagentur eller kundtjänst (se sidan 2). 14/86

17 Säkerhetsanvisningar och varningar Uppställningsplats OBSERVERA! Salthaltig luft! Luft med skadliga ämnen! Apparatskador genom korrosion på huset och elektriska komponenter. Apparaten ska om möjligt inte installeras i en simhall. Använd inte apparaten på platser med aggressiva omgivningsförhållanden (t.ex. klorhaltig luft). Risk för skador på apparaten! Vid större temperaturskillnader mellan transportsträckan och uppställningsplatsen får apparaten inte tas i drift omedelbart efter uppställning. Vänta i minst 2 timmar innan apparaten ansluts till strömförsörjningen. Överhettning genom störning av luftstyrningen! Driftstörningar är oundvikliga. Ändra ej luft-, till- eller frånluftområden, ställ inget i vägen och utför inga egenmäktiga förändringar på apparaten. Tillverkaren frånsäger sig allt ansvar för skador som uppstår härav. Beakta lufttekniska uppgifter. Apparaten får inte uppställas och drivas på transportpallen! Omgivningsförhållanden Optimal omgivningstemperatur: mellan +15 C och +32 C Lagringstemperatur: mellan -15 C och +60 C Apparaten får inte användas utomhus. På höjder över 2000 m ö. h. är en ombyggnad nödvändig för att garantera en störningsfri drift. Apparaten är normalt sett ej avsedd för användning i mobila anläggningar (på fartyg, bussar eller tåg). För att säkerställa en störningsfri funktion på mobila anläggningar måste apparaten ändras. Var god ta kontakt med vår kundtjänst innan du tar apparaten i drift, se sidan 2. 06/ A Bruksanvisning 15/86

18 Säkerhetsanvisningar och varningar Idrifttagning VIKTIGT! Skador på nätsladden! Risk för personer genom elektriska stötar och risk för brännskador. Låt endast tillverkaren eller en behörig elektriker byta ut nätsladden. Den första idrifttagningen utförs av tillverkarens kundtjänst eller annan auktoriserad servicepersonal. Apparaten överlämnas färdig för drift. Om apparaten inte används under en längre tid, måste den kontrolleras av vår kundtjänst eller en godkänd fackfirma, innan den åter tas i drift. Apparaten styrs av en extern tidsstyrning. Du måste ställa in tidsstyrningen på så sätt att apparaten automatiskt stängs av efter <110 % av den valda tiden om styrningen skulle sluta att fungera. Du måste dubbelsäkra apparatens körningstid via en tidsstyrning enligt EN Beroende på den lokala energiförsörjningen kan apparaterna orsaka störningar på det egna elnätet som påverkar styrsystemet (TRA). På så sätt kan funktionen för t.ex. värmelagring störas. Om störningar uppstår i samband med att apparaterna används är den driftsansvarige ansvarig för att installera en tonfrekvensspärr i husets elnät. Var vänlig kontakta behörigt elektroföretag. Elektroföretaget känner till de tekniska anslutningskraven hos din lokala kraftcentral och kan på så sätt anpassa tonfrekvensspärren till kraftcentralens elnät Användning och underhåll Korrekt användning, underhåll och skötsel är förutsättningar för att kundens säkerhet inte skall äventyras vid användningen, samt att apparaten fungerar felfritt utan störningar. Beakta de uppgifter och rekommendationer som förekommer i denna bruksanvisning. Se till att intervallen följs för inspektioner, underhåll och reparationer. Se till att lamporna byts ut efter den angivna driftstiden. Det är inte tillåtet att utföra ändringar på apparaten eller dess styrutrustning. Om detta inte följs upphävs driftstillståndet! För att undvika faror får apparaten inte användas om nätsladden är skadad. En skadad nätsladd får endast bytas ut av tillverkaren eller dess kundtjänst eller av utbildad och skolad fackpersonal. 16/86

19 Säkerhetsanvisningar och varningar Urdrifttagning För att ta apparaten ur drift tillfälligt eller permanent måste apparaten kopplas bort från elnätet. Om apparaten tas ur drift permanent måste lagar och bestämmelser för avfallshantering beaktas Lagring Apparaten ska förvaras torrt och utan stora temperaturvariationer. När apparaten svalnat kan den packas in i folie som skydd mot skrapmärken. Lagringstemperatur: mellan -15 C och +60 C Avfallshantering Miljöbestämmelser avfallshantering för lampor och batterier Lamporna innehåller lysmedel och annat avfall med innehåll av kvicksilver. Batterier innehåller tungmetallföreningar. Inom EU gäller den nationella tillämpningen av avfallsdirektivet 2018/851/EG. Enligt nationella lagar för avfallshantering och motsvarande kommunala bestämmelser skall bortskaffandet av lampor och batterier kunna styrkas. Din lokala återförsäljare hjälper gärna till vid avfallshantering av lampor och batterier: Anmäl antalet lampor och batterier via telefon eller skriftligt till din agentur. Agenturen anger ett inlämningsställe som kostnadsfritt tar emot dina lampor eller tillsammans med ett avfallshanteringsföretag ser till att lamporna hämtas och bortskaffas på föreskrivet sätt. Denna service är avgiftsbelagd. Utanför Tyskland gäller motsvarande nationella lagar. Vänd dig till försäljningsagenturen på platsen. Förpackning Förpackningen består av material som kan återanvändas till 100 %. Förpackningar som inte behövs mer och som kommer från JK-gruppen kan skickas tillbaka till JK-gruppen. Din agenturpartner eller återförsäljare hjälper gärna till. Avfallshantering av gamla apparater Apparat har tillverkats av material som kan återanvändas. JK-gruppen informerar om innehåll och riskpotential vad gäller det använda materialet. Enligt direktivet 2012/19/EU, som i Tyskland tillämpas som Elektro- und Elektronikgerätegesetz (ElektroG), är tillverkaren skyldig att återta och ta hand om vissa uttjänta elektroniska komponenter. 06/ A Bruksanvisning 17/86

20 Säkerhetsanvisningar och varningar De komponenter och den apparat som detta gäller är markerad med följande symbol. På begäran kommer företagsgruppen JK att lämna apparaten till avfallshantering enligt gällande regler. Denna service är kostnadsfri. Din agenturpartner eller återförsäljare hjälper gärna till. Registreringsnummer Företag inom företagsgruppen JK är registrerade som tillverkare i Tyskland och övertar alla förpliktelser i samband med den tyska el- och elektroniklagen. Registreringsnummer JK-Licht GmbH (lampor): WEEE-DE Registreringsnummer JK-Products GmbH (apparater): WEEE-DE Riktlinjer Se bifogad EG-försäkran om överensstämmelse Export Vi hänvisar till att apparaterna är avsedda endast för den europeiska marknaden och inte får exporteras eller användas i andra länder som t.ex. USA eller Canada! Om denna hänvisning ignoreras frånsäger vi oss allt ansvar! Vi hänvisar uttryckligen till att höga skadeståndsrisker kan uppstå för exportören och/eller operatören vid överträdelser. 18/86

21 Säkerhetsanvisningar och varningar Anslut AUX-spelare Om en besökare använder sin privata MP3-spelare eller smartphone under användningen, räknas detta inte som offentlig uppspelning avseende upphovsrätten. Och den som driver studion har ingen anmälnings- eller betalningsplikt gentemot STIM. För offentlig uppspelning av MP3-musikfiler gäller samma föreskrifter som för alla andra musikkällor: Som studiodrivare/studioägare får du endast spela upp original Audio-CD, MC, Audio-DVD osv. i dina lokaler och/eller i apparaterna från JK-International GmbHs 'MP3-musik-modul', när du har införskaffat den nödvändiga licensen. Dessa får du genom den organisation som ansvarar för yrkesmässig rätt till uppspelning av musik i ditt land (i Tyskland GEMA/GVL). Kopieringsskyddade Audio-CDs, MCs, Audio-DVDs osv., samt de på dessa medier ingående titlar, får inte konverteras till MP3-format och/eller sparas på hårddisk, Audio-CDs, MCs, Audio-DVDs osv., när mjukvaran använder sig av knep att kringgå detta skydd. Vid förfrågan eller kontroll genom medarbetare eller andra kontrollorgan från det ansvariga företaget måste man alltid vara istånd att bevisa förvärvet av uppspelningsrättigheterna genom att visa den tillhörande licensen. I den mån du följer alla anvisningar från STIM och erhållit licens att använda 'MP3-musik-modulen' får du konvertera original Audio-CDs, MCs, Audio- DVDs osv. till det för musikspelaren nödvändiga MP3 formatet. För var rättmätigt köpta Audio-CD, MC, Audio-DVD osv. får emellertid endast en kopia (duplikat eller formatomvandlad till MP3) göras. Källmediet (originalmedium) måste förvaras och får inte användas på två ställen samtidigt. Mer information hittar du i broschyren Audio-Guide som finns på OBS: Inspelade SD-kort som levereras som tillbehör till en JKljudsystem, underligger också betalningsplikten för kommersiell användning Tekniska ändringar Apparaten är konstruerad enligt senaste beprövade teknik och enligt gällande säkerhetsföreskrifter. Vi förbehåller oss rätten till tekniska ändringar som avviker från illustrationer och uppgifter i denna bruksanvisning inom ramen för produktutveckling. Det är inte tillåtet att utföra ändringar på apparaten eller dess styrutrustning. I annat fall gäller inte EG-försäkran om överensstämmelse! Använd endast originalreservdelar. I annat fall gäller inte EG-försäkran om överensstämmelse! 06/ A Bruksanvisning 19/86

22 Säkerhetsanvisningar och varningar 1.6 Skyltar och klistermärken på apparaten Det sitter skyltar på apparaten som informerar om farliga ställen eller ger dig viktig information om komponenterna. Skyltarna som visas nedan är exempel. Se till att dessa skyltar alltid placeras väl synliga och är läsbara. Skyltar och dekaler som saknas måste kompletteras. 20/86

23 Säkerhetsanvisningar och varningar 1: Dekal Varningsanvisningar EU ( ) Till detta klistermärke hör talarket (se Tillbehör Teknisk dokumentation). 2: Dekal 'Ingen export till USA/Kanada' ( ) Dekalen är placerad på trågframsidans nedre kant. 3: Dekal 'Använd endast originalreservdelar' ( ) Dekalen är placerad på trågframsidans nedre kant. 4: Dekal lampbestyckning Du hittar detaljerad information om lampbestyckningen i separat bilaga. 06/ A Bruksanvisning 21/86

24 Säkerhetsanvisningar och varningar 5: Dekal AQUA FRESH ( ) Dekalen är placerad på trågets undersida. 6: Dekal Underhållsinformation ( ) Dekalen är placerad vid fotändan på överdelens insida. 7: Dekal Varningsanvisningar frånluft ( ) Dekalen är placerad vid mitten av bakväggen. 8: Typskylt Typskylten är placerad på överdelens insida. Den innehåller viktig information för identifikation av apparaten (t.ex. seriennumret = Serial-No.). 22/86

25 Säkerhetsanvisningar och varningar Dekalerna 9-11 är placerade under tråget. 9: Dekal luftkonditionering ( ) Dekalen är placerad på klimatapparaten. 10: Dekal styrningarnas anslutning ( ) Dekalen är placerad på 'delbärare styrning'. 11: Dekal för säkerhetsfrånkoppling ( ) XXXXXXXXX EMERGENCY OFF / 0 Dekalen är placerad på huvudänden på överdelens insida. Till den här dekalen hör språkbladet (se Teknisk dokumentation). Dekal ESD-känsliga komponenter ( ) Dekalen återfinns på flera ställen i apparaten. 06/ A Bruksanvisning 23/86

26 Säkerhetsanvisningar och varningar 1.7 Garanti JK-International GmbH ansvarar för brister på solariet gentemot kunder som köpt solariet av en av företagets återförsäljare för egen eller yrkesmässig användning enligt följande regler: undantagna från garantin är förslitningsdelar som högtryckslampor, UV-lågtryckslampor (rör), glimtändare och förbrukningsmaterial (tillbehör för Aqua-systemet, Aroma-systemet) samt akrylglasskivorna. Är varan felaktig har JK-International i första hand rätt och skyldighet att enligt köparens val avhjälpa felet eller leverera en ersättning. Om det inte är möjligt att avhjälpa felet eller ersätta varan, har köparen möjlighet att upphäva köpeavtalet eller i lämplig omfattning få köpesumman nedsatt. Garantitiden utgör ett år från leveransen eller, om leveransbesiktning erfordras, från besiktningen. Kundens rättigheter enligt garantin är oberoende av kundens eventuella anspråk beträffande köpekontraktet och påverkar inte dessa. 1.8 Inskränkningar i garantin och friskrivningsklausul Garanti- och ansvarsanspråk vid person- eller sakskador är uteslutna om dessa kan hänföras till en eller flera av följande orsaker: ej avsedd användning av apparaten, felaktig montering, idrifttagning, användning och underhåll av apparaten, användning av apparaten med defekta säkerhetsanordningar eller felaktigt monterade eller ej fungerande säkerhets- och skyddsutrustning inklusive varningsdekaler, Underlåtenhet att följa instruktionerna i denna bruksanvisning avseende transport, förvaring, montering, idrifttagande, användning och underhåll, användning av ej instruerad personal, egna ändringar av apparaten eller dess styrning, bristfällig kontroll av delar som utsätts för slitage, felaktigt utförda reparationer, användning av icke-originalreservdelar olyckor orsakade av inverkan från främmande material eller yttre våld. 24/86

27 Beskrivning 2 Beskrivning 2.1 Leveransomfattning Solariet LED SHOULDER TAN med ljudsystem Servicesats: innehåller sexkantsnyckel och sugkopp för filterskivor Klimatapparat Nätanslutningskabel Skyddsglasögon Mastercard NFC (studioansvarig) Teknisk dokumentation (bruksanvisning, broschyrer med felkoder samt förinställningar och ytterligare underlag) Tillval Centralt avluftsrör 2.2 Utrustning Beroende på typ har apparater olika utrustning. I denna beskrivning tas hänsyn till alla seriemässiga och valfria byggdelar/funktioner som måste beaktas vid skötsel och/eller underhåll. Även kontrollpanelen kan vara utrustad på ett avvikande sätt: Endast de bakgrundsbelysta knapparna kan manövreras, dvs. motsvarande funktion måste tillhöra apparatens utrustning. 06/ A Bruksanvisning 25/86

28 Beskrivning 2.3 Beskrivning av apparaten 1. Ställbara luftmunstycken för ansiktskylning 2. Ansiktssolarium (högtryckslampor + lågtryckslampor) 3. LED SHOULDER TAN med ljudsystem 4. Knappen NÖDSTOPP 5. Akrylglasskiva underdel 6. Mellanskiva 7. Lågtryckslampor, underdel 8. Lågtryckslampor, sidodel 9. Lågtryckslampor, överdel 10. Inre belysning (LED) 11. Munstycken AQUA / AROMA SYSTEM 12. Luftmunstycken kroppskylning 13. INTERIOR DISPLAY (TOUCH) 14. PROFESSIONAL SETUP MANAGER PLUS med SELECTABLE TANNING PROGRAMS 15. Effektbelysning överdel (LED) 16. Effektbelysning frontpanel (LED) 17. Sluten soltunnel 18. LED BEAUTY LIGHT FACIAL 19. Service Light (endast när tråget är öppet) 20. LED BEAUTY LIGHT BODY 21. ELECTRONIC VOICE ASSISTANT (E.V.A.) (tillval) 22. Luftmunstycken kroppskylning fotändan (tillval) 26/86

29 Beskrivning 2.4 Tillbehör (tillval) / 1 1. Centralt avluftsrör (option) 2.5 Beskrivning av funktioner Den viktigaste tekniska komponenten i ett solarium är en konstgjord UVstrålkälla samt en mekanisk konstruktion med för användaren avsedd yta. På Prestige Lightvision kompletteras UV-spektrat med speciellt rödljus. Hybrid Performance-tekniken ger en vacker och naturlig solbränna. Fjorton lågtryckslampor bygger upp pigmenten och ger i kombination med de 38 UV-lamporna en solbränna som syns direkt och som håller i sig. Dynamiska, elektroniska förkopplingsdon ger alltid 100 % effekt. I ansiktet ger fyra ansiktssolarier med nya spagettilampor utomordentliga solningsprestanda. IR-spektrumet, som utvecklats i samarbete med ljusbiologer, är exakt avstämt mot hudens biologiska reaktionsspektra. Kombinationen av UV-ljus och Beauty Light ger en extra snygg solbränna och vårdar huden direkt vid solning. 06/ A Bruksanvisning 27/86

30 Användning 3 Användning 3.1 Säkerhetsanvisningar för användaren FARA! UV-strålning Risk för hud- och ögonskador eller hudsjukdomar! Beakta säkerhets- och varningsinformationen i kapitel 1. Risk för hörselskador! Om du lyssnar på musik på hög volym kan du få bestående hörselskador. Ställ inte volymen på för hög nivå. 3.2 Sola - på riktigt! Ett par saker ska observeras för att riktigt kunna njuta av användningen av ett solarium. Här är några svar på frågor, som ofta ställs. Makeup i solariet? Nej, det ska man inte ha. Rengjord hud tar bättre upp UV-ljus. I kosmetika finns de mest olika ämnen. Det spelar ingen roll om det rör sig om emulgatorer, fetter eller så kallade luktämnen tillsammans med UV-strålar kan de framkalla allergiska reaktioner på huden. Därför är det ett måste före varje användning av ett solarium: Ovillkorligen ta bort smink! Genom makeupen stängs porerna i ansiktet. UV-ljuset från ett solarium öppnar åter dessa stängda porer, varigenom inte bara själva ljuset tränger in i huden, utan också allergiframkallande beståndsdelar i makeupen. En ytterligare negativ följd av makeupen är att hudbilden totalt försämras med tiden. Så snygg som en diskret makeup kan vara tillsammans med UV-ljus skadar den mer än den är till glädje. Alltså: Ta bort makeup före solningen, så att den därefter kommer till sin rätt så mycket mer. Duscha efter solariet? Solbrännan uppstår i huden, inte på huden, därför kan den inte tvättas bort. Vårda huden efter duschen med en fuktighetsbevarande kräm. Mediciner och solning samtidigt? Vissa mediciner är kända för att öka hudens UV-känslighet. Sannolikheten är speciellt stor när det gäller antibiotika, sulfonamider, psykofarmaka, lugnande medel, diabetesmediciner och diuretika. Även medel som främjar solbränna och som innehåller psoral eller kumarin gör huden känsligare. I tveksamma fall ska först en läkare frågas, så att solningen kan njutas utan risker. 28/86

31 Användning Kontaktlinser i solariet? Svaret lyder: Ja! Som alla andra användare av solarier ska också bärare av kontaktlinser använda speciella skyddsglasögon, som skyddar ögonen för UV-ljus. För att garantera ett bättre skydd, kan bärare av glasögon och kontaktlinser fråga din optiker efter utbyteskontaktlinser med UV-skydd. UV-Aoch UV-B-filtret som är integrerat i utbyteskontaktlinsen skyddar hornhinnan och ögats inre till nästan 100 % från alltför energirikt UV-ljus. Härav profiterar användare av solarier inte bara ute i det fria utan även i solariet. Man kan använda dessa kontaktlinser utan inskränkningar även i solariet. Fråga optiker eller ögonläkare om mer information. 06/ A Bruksanvisning 29/86

32 Användning 3.3 Manövreringsöversikt NÖDSTOPP / 3 INTERIOR DISPLAY 1. Piktogram Voice Guide 2. Piktogram Audio Tillbaka 3. Piktogram Audio Pause/Play 4. Piktogram Audio Framåt 5. Piktogram Ljudvolym 6. Piktogram Audiokälla 7. Piktogram Musikkälla 8. Piktogram START 9. Piktogram STOPP 10. Display - Solningstid 11. Display - Låttitel 12. Piktogram Val av användningssätt 13. Piktogram Ansikts- och kroppsfläkt 14. Piktogram Climatronic 15. Piktogram AQUA FRESH 16. Piktogram AROMA SYSTEM 17. Piktogram ELECTRONIC VOICE ASSISTANT (E.V.A.) (tillval) 30/86

33 Användning PROFESSIONAL SETUP MANAGER PLUS KOMFORTINSTÄLLNINGAR / 1 1. Typ av användning: SENSITIVE 2. Typ av användning: MEDIUM 3. Typ av användning: INTENSIVE 4. Setup (Komfortinställningar) 5. Talstyrning E.V.A. (tillval) 6. Bluetooth Connect (anslutning ljudsystem) KOMFORTINSTÄLLNINGAR / 0 OBSERVERA! Vidrör kort PROFESSIONAL SETUP MANAGER PLUS för att pausa eller avbryta videofilmen. Du hittar mer information om tillvalet videofilm i PROFESSIONAL SETUP MANAGER PLUS (beställningsnr ) Navigering De viktigaste inställningarna kan göras redan innan start av apparaten med PROFESSIONAL SETUP MANAGER PLUS (beställningsnr ). Innan solningen kan användaren välja användningssätt. Ytterligare informationer om användningssätten: se kapitel 3.5 på sidan 36. Via användarprofilen kan ytterligare funktioner väljas individuellt innan apparaten startas och sparas. Via komfortinställningarna (pos.1) kan samtliga funktioner nås. OBSERVERA: För att aktivera PROFESSIONAL SETUP MANAGER PLUS trycker du på Ergoline-logotypen (pos. 2). 06/ A Bruksanvisning 31/86

34 Användning 3.4 Funktioner PROFESSIONAL SETUP MANAGER PLUS Användarprofil NFC / 1 Val av piktogram/ knappföljd Beskrivning/visning på displayen Information 1 Tillbaka-pil: Om du pekar på pilen så kommer du tillbaka till den föregående nivån. Om du pekar flera gånger på den kommer du tillbaka till standarddisplayen. Tillbaka till standarddisplayen 2 Urval audiokällor 3 Bluetooth Connect Aktivera genom beröring. 4 Internt musikurval Musikmapp Aktivera genom beröring. 5 Studiocanal Aktivera genom beröring. 6 Audiokällor OFF Aktivera genom beröring. 7 NFC Aktivera genom beröring. Sparar inställningarna på ett NFCmedium. 8 Ansiktssolarium (ON/OFF) Genom att förflytta sliden kan funktionen sättas på och stängas av. 9 LED (ON / OFF), Beauty Light Genom att förflytta sliden kan funktionen sättas på och stängas av. 32/86

35 Användning Val av piktogram/ knappföljd Beskrivning/visning på displayen Information 10 VOICE GUIDE (ON / OFF) Genom att förflytta sliden kan funktionen sättas på och stängas av Fläkt (ansikts- och kroppsfläkt) Ansiktsfläkt Ventilationen kan ställas in separat för ansikte och kropp. Om du inte ändrar någonting anpassas ventilationen automatiskt till temperaturen. 13 Kroppsfläkt 14 Climatronic Climatronic 15 Urval AQUA FRESH Med Climatronic kan ventilationens temperatur ökas eller sänkas individuellt. Genom att förflytta sliden kan Climatronic sättas på och stängas av. Kan ställas in separat för huvud och kropp AQUA FRESH huvud- & kroppsmunstycken AQUA FRESH kroppsmunstycken AQUA FRESH huvudmunstycken AQUA FRESH: OFF Aktivera genom beröring. Aktivera genom beröring. Aktivera genom beröring. Aktivera genom beröring. 20 AROMA Genom att förflytta sliden kan funktionen sättas på och stängas av. OBSERVERA: Alla aktiva funktioner visas magentafärgade. 06/ A Bruksanvisning 33/86

36 Användning INTERIOR DISPLAY i Standby Hjärtligt välkommen! Hur vill du sola idag? OBSERVERA: Om inget användningssätt valdes innan solningen kan användaren också välja önskat solningsprogram i INTERIOR DISPLAY. Ytterligare informationer om användningssätten: se kapitel 3.5 på sidan / 0 Val av piktogram/ knappföljd Beskrivning/visning på displayen AQUA FRESH AROMA Navigering Information AQUA FRESH för huvud och kropp AQUA FRESH för kropp AQUA FRESH för huvud AQUA FRESH OFF AROMA ON/OFF Audiokällor vall Climatronic Fläkt (ansikts-, kropps- och fotfläkt) Bluetooth Internt musikurval Urval studiokanaler Audiokällor OFF Med Climatronic kan ventilationens temperatur ökas eller sänkas individuellt. Genom att förflytta sliden kan Climatronic sättas på och stängas av. Aircondition: vid bortfall av Climatronic startas Aircondition. Ventilationen kan ställas in separat för ansikte, kropp och fötter. Om du inte ändrar någonting anpassas ventilationen auto-matiskt till temperaturen. VOICE GUIDE Steg 0-9 VOICE GUIDE leder användaren genom hela hanteringen. Denna funktion kan sättas på och stängas av när som helst. 34/86

37 Användning Val av piktogram/ knappföljd Beskrivning/visning på displayen Lågtryckslampor, BEAUTY LIGHT: er och ansiktssolarium Information Stänga av ansiktssolariet, tryck minusknappen i 3 sekunder Reglera ansiktssolariet, nivåerna 0-4 Reglera lågtryckslampor, nivåerna 1-3 Reglera BEAUTY LIGHT: er, stegen 0-3 Volym Stegen 0-14 Musikkälla Maximalt 9 mappar kan skapas. Mapparnas namn är begränsat till max. 12 tecken. NÖDSTOPP NÖDSTOPP Tryck på knappen igen Om knappen NÖDSTOPP trycks in stängs apparaten av bortsett från INTE- RIOR DISPLAY. I detta läge visas på displayen att knappen NÖDSTOPP aktiverats. Samtidigt blinkar NÖDSTOPPS-knappen kontur rött. Indikatorerna visas vid växling. Solningstiden fortsätter att löpa. VOICE GUIDE rapporterar ett talstöd. NÖDSTOPPET kan hävas efter en spärrtid på ca 2 sekunder. Därefter startar apparaten om i solarieläge. 06/ A Bruksanvisning 35/86

38 Användning 3.5 Val av användningssätt (SELECTABLE TANNING PROGRAMS) Innan sessionen börjar måste det önskade användningssättet väljas. Det finns 3 alternativ att välja på. INTENSIVE: 100% effekt på UV- och SMART SUN-lampor och ansiktssolariet MEDIUM: 85% effekt på UV- och SMART SUN-lampor, ansiktssolariet steg 2 SENSITIVE: 65% effekt på UV- och SMART SUN-lampor, ansiktssolariet steg 1 Tryck på knappen för önskat användningssätt. OBSERVERA: BEAUTY LIGHT startar med 100 % effekt i varje program. Intensiteten i ansiktssolariet och BEAUTY LIGHT kan när som helst ändras under solningen eller stängas av helt. Om ingen av användningssätt väljs startar solariet i av användningssättet INTENSIVE. 3.6 Start / 0 Stäng överdelen. Tryck på START/ STOPP-knappen. Vid start är följande funktioner påkopplade: Lampor och LED Klimatapparat Kroppskylning Ansiktskylning Audiosystem VOICE GUIDE 36/86

39 Användning 3.7 Parkoppla med Bluetooth -enheter FARA! Risk för hörselskador! Om du lyssnar på musik på hög volym kan du få bestående hörselskador. Ställ inte volymen på för hög nivå. Användare kan ansluta sin privata MP3-spelare eller smartphone till audiosystemet. Dessa enheter skall anslutas innan solningen. Kopplingen mellan solariet och användarens privata smartphone eller MP3- spelare kan endast ske via Bluetooth 1 Connect möjlig. Användaren kan överföra sin favoritmusik trådlöst från sin mobil till solariet via Bluetooth Connect. Hanteringen är mycket bekväm via INTERIOR DISPLAY under solningen. OBSERVERA: Ergoline kan inte garantera full kompabilitet med alla Bluetooth -enheter. Innan du ansluter din enhet till detta system läser du mer om Bluetooth -kompatibiltet i användarhandboken. Säkerställ att Bluetooth -funktionen är aktiverad på din enhet och att din enhet är synlig för andra Bluetooth enheter. Ansluta till en Bluetooth -MP3-spelare Aktivera Bluetooth -funktionen och utför en sökning efter Bluetooth enheter. Aktivera Bluetooth -funktionen på en iphone : iphone : Inställningar Allmänt Bluetooth PÅ (sökning efter enheter startas.) Aktivera Bluetooth -funktionen på en Android -mobiltelefon: Android -mobiltelefon: Tryck på Bluetooth -symbolen SÖK (sökning efter enheter startas.) OBSERVERA: Solariet kan maximalt parkopplas med 10 Bluetooth -enheter. Vid förnyad parkoppling måste först solariet raderas i Bluetooth -enheten. Därefter ska aktiveringsprocessen göras om. 1 Kommunikationssystem: Bluetooth standardversion 3.0, version 2.1 eller EDR; max. driftsräckvidd: ca. 10 m; frekvensområde: 2,4 GHz området (2,4000 GHz - 2,4835 GHz); kompatibla Bluetooth-profiler: A2DP, AVRCP; antal enheter som stöds samtidigt (pairing): en enhet 06/ A Bruksanvisning 37/86

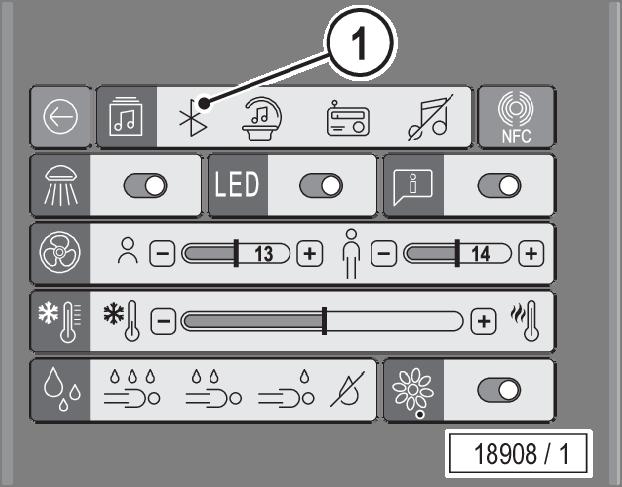

40 Användning Aktivera Bluetooth Connect på PROFESSIONAL SETUP MANAGER PLUS Hur vill du sola idag? Tryck på komfortinställningar (1) på PROFESSIONAL SETUP MANAGER PLUS. KOMFORTINSTÄLLNINGAR Tryck på Bluetooth -symbolen (1) i User Profil. Bluetooth -symbolen (1) visas genomgående magentafärgad vid koppling av apparaterna. R Aktivera Bluetooth -anslutningen på din smartphone. Visning på smartphone. Välj solariets Bluetooth Connect-beteckning, t.ex. Ergoline 01. R Setting > Bluetooth > Unit Select / 0 Framgångsrik Bluetooth -anslutning på INTERIOR DISPLAY 1 Hjärtligt välkommen! Hur vill du sola idag? Statusvisning (1), när apparaterna anslöts framgångsrikt. OBSERVERA: Om anslutningen lyckades visas Bluetooth -symbolen (1) i INTERIOR DISPLAY med ett stadigt blått sken / 0 1 Audiokällor: Val Bluetooth (1) i INTERIOR DISPLAY / 0 38/86

41 Användning 3.8 Lyssna på musik FARA! Risk för hörselskador! Om du lyssnar på musik på hög volym kan du få bestående hörselskador. Ställ inte volymen på för hög nivå. OBSERVERA! Det kan förekomma värmeskador på MP3-spelaren eller smarttelefonen. Lägg inte apparaten i direkt anslutning till strålningsområdet. 06/ A Bruksanvisning 39/86

42 Användning Röstkommandon som för närvarande finns tillgängliga: 3.9 Talstyrning ELECTRONIC VOICE ASSISTANT(E.V.A.) (tillval) Med hjälp av ELECTRONIC VOICE ASSISTANT (E.V.A.) kan du betjäna solariet via röstkommandon. Klicka på den utvändiga displayen för att aktivera ELECTRONIC VOICE ASSISTANT. En instruktionsfilm förklarar användningen. För att starta talstyrningen under solningen säger du: EVA, eller klicka på pekskärmen. Sedan reduceras musikens och ventilationens ljudvolym under några sekunder. Under denna tid kan du ange röstkommandon. Kropps-, ansikts- och fotventilation Ventilation max. Fläkt max. Ventilation min. Fläkt min. Ventilation plus Fläkt plus Ventilation minus Fläkt minus Kroppsventilation Kroppsventilation max Kroppsventilation min Kroppsventilation plus Kroppsventilation minus Kroppsfläkt max Kroppsfläkt min Kroppsfläkt plus Kroppsfläkt minus Ansiktsventilation Ansiktsventilation max Ansiktsventilation min Ansiktsventilation plus Ansiktsventilation minus Ansiktsfläkt max Ansiktsfläkt min Ansiktsfläkt plus Ansiktsfläkt minus Fotventilation Fotventilation max Fotventilation min Fotventilation plus Fotventilation minus Fotventilation max Fotfläkt min Fotfläkt plus Fotfläkt minus Kroppslampor Kroppslampor max Kroppslampor min Kroppslampor plus Kroppslampor minus Kroppssolarium max Kroppssolarium min Kroppssolarium plus Kroppssolarium minus Ansiktslampor Ansiktslampor max Ansiktslampor min Ansiktslampor plus Ansiktslampor minus Ansiktslampor plus Ansiktslampor minus Ansiktssolarium max Ansiktssolarium min Ansiktssolarium plus Ansiktssolarium minus Ansiktslampor plus Ansiktslampor minus LED LED på LED av LED max LED min LED plus LED minus Klimat Klimat på Klimat av Temperatur Temperatur max Temperatur min Temperatur plus Temperatur minus AROMA AROMA på AROMA av AQUA FRESH AQUA FRESH av AQUA FRESH ansikte på AQUA FRESH kropp på AQUA FRESH komplett på VOICE GUIDE VOICE GUIDE på VOICE GUIDE av Volym Volym plus Volym minus Ljudspår Ljudspår plus Ljudspår minus Ljudkälla Intern musik på Egen musik på Studio musik på Musik på 40/86

43 Rengöring och underhåll 4 Rengöring och underhåll 4.1 Säkerhetsanvisningar vid rengöring och underhåll OBSERVERA! Elektrisk spänning i hela apparaten! Fara för personer genom elektrisk stöt och förbränningsrisk. Se till att koppla bort strömmen från apparaten innan du börjar arbeta. Säkra ledningarna så att inte strömmen kan kopplas på igen av misstag. Kontrollera att apparaten är strömlös. Alla arbeten med elektriska anslutningar måste följa nationella bestämmelser i respektive land (t.ex. VDEreglerna i Tyskland) och får bara utföras av fackpersonal med adekvat utbildning. Vid arbeten på apparaten måste detta vara urkopplat. Det betyder att apparaten alla spänningsförande ledningar måste vara frånkopplade. Det räcker inte att enbart stänga av apparaten eftersom spänningen då fortfarande finns kvar på olika ställen. Koppla därför ur alla säkringar vid arbeten och avlägsna dem om möjligt. Omedelbart efter frånkopplingen måste alla brytare och säkringar, som användes för frånkopplingen, säkras mot återinkoppling. Lås säkringslådan med ett hänglås. Vid säkringsautomater som inte kan skruvas ut, kan även ett meddelande, t.ex. 'Koppla ej på, fara består' fästas över manöverspaken (1 + 2). Sätt alltid upp en skylt med texten: 'Arbete utförs!' 'Var:...' 'Endast... får avlägsna denna skylt:...' på ett lämpligt ställe. 06/ A Bruksanvisning 41/86

44 Rengöring och underhåll 4.2 Störningar På displayen visas felkoder som gör det lättare att lokalisera orsaken till felet. Om ett fel uppstår visas en blinkande felkod på displayen. Om flera fel uppträder visas de olika felmeddelandena växelvis. Felet kvitteras genom att man trycker på START/STOP--knappen. Om felet inte går att åtgärda, kontakta kundtjänst se sidan 2. Du hittar mer information om beskrivningen av felet och åtgärder för att åtgärda detta i "Felkoder " (ordernr ). 4.3 Rengöring FARA! Infektioner kan överföras genom hudkontakt! Alla föremål/apparatdelar som kommer i kontakt med användaren måste desinfekteras efter var användning: Liggskiva Handtag och manöverpanel Skyddsglasögon Justerbara luftmunstycken OBS: För en grundlig desinfektion måste inverkningstiden hållas. Iaktta tillverkarens bruksanvisningar. 42/86

45 Rengöring och underhåll Rengöring av ytor Akrylglasytor VIKTIGT! Rengör inte när de är torra risk för repor! Om du inte följer detta är garantianspråk inte möjliga. Använd särskilt avpassade rengöringsmedel för snabb och hygiensk rengöring av akrylglasytor. Koncentrerade rengörings- eller lösningsmedel (t.ex. lysoform, rengöringssprit eller andra alkoholhaltiga vätskor) får inte användas. Obrukbara akrylglasskivor genom nedsmutsning! Smuts på skivorna bränns in av de heta lamporna och leder på lång sikt till obrukbara skivor. Avlägsna fingeravtryck och annan smuts omsorgsfullt. Plastytor För rengöring av de övriga plastytorna lämpar sig varmt vatten och en skinnlapp. Använd under inga omständigheter alkoholhaltiga rengöringsmedel eller eteriska oljor. Detta medför skador på lång sikt som inte omfattas av garantin. Vid rengöring kan man räkna med att skinnlappen färgas lätt svart av gummipackningarna, detta beror på produktionstekniken. Undvik skador på akrylglas- och plastytorna. Ta av ringar, armbandsur etc. innan rengöringen Filterskivor och lampor Lågtryckslampor och filterskivor kan vid behov rengöras med en fuktig trasa utan tillsats av rengöringsmedel. Högtryckslampor kan vid behov rengöras med alkohol. 06/ A Bruksanvisning 43/86

46 Rengöring och underhåll 4.4 Rengöringsplan Komponent Intervall Åtgärd Se sidan Efter varje solning Efter behov 50 h 1 Inställbara luftmunstycken/aroma X Rengöring och desinficering 42 2 Liggskiva X Rengöring och desinficering 43 3 Kondensatbehållare X Tömming INTERIOR DISPLAY (TOUCH) X Rengöring och desinficering PROFESSIONAL SETUP MANAGER PLUS (TOUCH) X Rengöring och desinficering 42 8, 9, 17 Ytor X Rengöring 43 Skyddsglasögon X Rengöring och desinficering 42 11, 14 Munstycken AQUA / AROMA SYSTEM X Rengöring Luftmunstycken kroppskylning X Rengöring 42 5, 6 Filter X Demontera och rengöra filter 68 4 Filtermatta X Rengöring 68 7 Filter X Demontera och rengöra filter Filtermattor X X Rengöring 66 44/86

47 Rengöring och underhåll Komponent Intervall Åtgärd Se sidan Efter varje solning Efter behov 50 h 18 Luftinsugsöppningar X Demontera och rengöra filter Filtermattor X Demontera och rengöra filter Luftmunstycken kroppskylning fotändan X Demontera och rengöra filter 42 OBSERVERA: Om rengöringsläget aktiverades i PROFESSIONAL SETUP MANAGER PLUS och enhetsfläktens eftergångstid avslutats skall START/STOPP-knappen tryckas efter varje solning. 4.5 Underhåll Underhåll och tillsyn avgör om apparatet kan leva upp till de ställda kraven. Det är därför nödvändigt att noga iaktta de föreskrivna underhållsintervallen och genomföra underhålls- och tillsynsarbeten. Den aktuella användningstiden för underhållsdelar kan man kontrollera i förinställningsläget (se 'PROFESSIONAL SETUP MANAGER PLUS', beställnr ). Apparaten måste genomgå kontroller genom vår kundtjänst eller genom ett behörigt företag en gång var tolfte månad (fr.o.m. idrifttagning) för att kunna bibehålla vederbörligt tillstånd. De genomförda kontroller och underhållsarbeten måste registreras i apparat-, drift-underhållsboken (beställ-nr ). 06/ A Bruksanvisning 45/86

48 Rengöring och underhåll Liggskiva av akrylglas VIKTIGT! Sprickbildning på ytan på grund av kosmetika! Kosmetika och solskyddsmedel orsakar skador efter en längre tid (t.ex. sprickbildning på ytan). Se till att kosmetika och solskyddsmedel avlägsnas innan solariesolningen påbörjas. Solariernas akrylglasskivor är tillverkade för detta användningsområde av ett särskilt akrylglas som utvecklats för detta ändamål. Denna akryl har en särskilt hög UV-genomsläpplighet och -beständighet samt har hygienska och hudvänliga ytor som är lätta att sköta. Vid en tekniskt komplicerad tillverkningsprocess får acrylglasskivorna sin solariespecifika formgivning. Trots högsta precision vid tillverkningen går det inte att undvika att akrylskivorna får några blåsor och strimmor. Dessutom kan hårfina sprickor uppstå på liggskivorna. Dessa fenomen är materialspecifika och kan inte undvikas vid tillverkningen. Samtidigt har dessa ingen nämnvärd påverkan på användningen och accepteras därför inte som fel. Liggskivorna av akrylglas blir med tiden mindre genomsläpplig för ljus och måste regelbundet bytas ut REMOTE ACCESS I din egenskap av driftsansvarig för studion kan du komma åt Prestige Lightvision via REMOTE ACCESS. Du kan komma åt enhetsinformation, såsom t.ex. driftstimmar och du kan konfigurera enheten via fjärråtkomst. Vid service kan den tekniska servicen genomföra en online fjärrdiagnos via REMOTE ACCESS. OBS: Ytterligare informationer om registreringen och användningen och användarhandboken REMOTE ACCESS (beställningsnr ) hittar du på Globalservice hemsida: Underhållsplan VIKTIGT! Använd endast originalreservdelar av samma typ! Om du monterar andra komponenter uppfyller apparaten inte konformitetsförklaringen och får inte längre användas! För skador som bevisligen har uppstått genom användning av icke-originalreservdelar, frånsäger vi oss allt ansvar. 46/86

49 Rengöring och underhåll Komponent Intervall Åtgärd Se sidan Efter behov 300 drifttimmar 500 drifttimmar 800 drifttimmar 1000 drifttimmar 3000 drifttimmar/2 år 8000 drifttimmar/4 år 5 AQUA SYSTEM X Byta 71 6 AROMA-behållare X Byta 71 2 Kompaktlampor/axelsolarium X Byta 63 1 Lågtryckslampa, ansiktssolarium X Byta 61 1 Högtryckslampor, ansiktssolarium X Byta 60, 61 4 Lågtryckslampor, underdel X Byta 59 7 Lågtryckslampor, sidodel X Byta 60 8 Lågtryckslampor, överdel X Byta 61 1 Glimtändare, Lågtryckslampor, ansiktssolarium 2 Glimtändare, kompaktlampor, axelsolarium X Byta 61 X Byta 63 1 Filterskivor, ansiktssolarium X Visuell kontroll 60 06/ A Bruksanvisning 47/86

50 Rengöring och underhåll Komponent Intervall Åtgärd Se sidan Efter behov 300 drifttimmar 500 drifttimmar 800 drifttimmar 1000 drifttimmar 3000 drifttimmar/2 år 8000 drifttimmar/4 år 1 Filterskivor, ansiktssolarium X Byta 60 2 Skivor, axelsolarium X Visuell kontroll 3 Mellanskiva X Byta 46 9 Filtermatta X Byta Filter X Byta Filter X Byta Filter X Byta Filtermatta X Byta Filtermattor X Byta /86

51 Rengöring och underhåll Underhåll genom auktoriserad, utbildad och kvalificerad personal OBSERVERA! Fara för personer om underhållsarbeten inte utförs! Om underhållsarbeten inte utförs kan det orsaka materialoch personskador! Underhållsarbeten får endast utföras av personer som auktoriserats, utbildats och kvalificerats av JK- International GmbH, området JK-Global Service! Den driftsansvarige för solariet är ansvarig för att underhållsintervallen följs! Underhållsarbetena ska följa checklistan och utföras av tillverkarens servicetekniker resp. av personer som auktoriserats, utbildats och kvalificerats av tillverkaren. I checklistan ska korrekt utförda underhållsarbeten föras in och kvitteras. Underhållsarbetena ska utföras enligt följande intervall: Efter 1500 drifttimmar Varje år eller var 2000:e drifttimme, beroende på vad som inträffar först. Efter 3000 drifttimmar Efter 5000 drifttimmar Efter tio år eller var :e drifttimme, beroende på vad som inträffar först. Om solariet enligt tillverkningsdatumet är tio år gammalt ska skicket bedömas av en certifierad servicetekniker från JK-International GmbH, området JK- Global Service, innan solariet får användas. Om denna bedömning inte görs kan person- eller sakskador bli följden. Allt ansvar upphör om solariet fortsätter att användas tio år efter tillverkningsdatumet utan att skicket bedömts. 06/ A Bruksanvisning 49/86

52 Rengöring och underhåll 4.7 Förberedelser för underhålls- och rengöringsarbeten Servicesats 1. Insexkantnyckel 2. Sugkopp för filterskivor, akrylglasskivan och överdelsskivan 3. Repskydd för påstigningsområdet (avläggningsdyna för överdelsskivan) Servicesatsen är placerad vid frontpanelens insida. Öppna tråget: se sidan 54. Dra loss servicesatsen från hållaren. Ta ut sexkantsnyckeln och sugkoppen. 50/86

53 Rengöring och underhåll Använd dynan som repskydd när du öppnar överdelsskivan Ställ upp liggskivan och ta ut mellanskivan Lyft upp liggskivan till anslaget. Liggskivan hålls automatiskt. Demontera lampornas skyddskåpor vid huvud- och fotändan. Lyft upp mellanskivan med sugkoppen. Ta av mellanskivan. 06/ A Bruksanvisning 51/86

54 Rengöring och underhåll Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: När du sätter in mellanskivan måste du tänka på att ursparningen återfinns vid fotänden. Lyft först liggskivan lite till och lås den därefter Ta av överdelsskivan Vrid låsen med 90, först utvändigt, sedan i mitten. Stötta överdelsskivan med en hand så att den inte faller ner. Lägg försiktigt skivan på repskyddet (servicesatsen). Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: Stötta överdelsskivan med en hand så att den inte faller ner. Lås åter låsen: först i mitten, sedan utvändigt. 52/86

55 Rengöring och underhåll Ta av sidoskivan Vrid låsen med / 0 Fäll upp skivan och lägg ner den försiktigt. 1 Tänk på följande vid återmonteringen: Lås åter låsen / 1 06/ A Bruksanvisning 53/86

56 Rengöring och underhåll Öppna tråget Tryck tråget lätt neråt. Öppna låset vid huvudänden. Ställ upp tråget. Stäng tråget. Vid detta skall du höra att tråget går i lås. 54/86

57 Rengöring och underhåll 4.8 Information om lampbyte VIKTIGT! Risk för brännskador genom heta lampor och ytor! Vid byte av lampor finns det risk för brännskador på fingrar och händer. Låt apparaten svalna innan du utför underhållsarbeten. OBSERVERA: Om lyktglaset går sönder på reflektorerna/lamporna kan små mängder kvicksilver läcka ut! Beakta följande information: Koppla omgående bort apparaten från elnätet. Barn ska omgående lämna lokalen. Ventilera utrymmet under minst 15 minuter. Ta på dig engångshandskar. Om fönstret är öppet: Samla upp skärvor och kvicksilverläckage i en förslutbar behållare. Källsortera behållaren som lampor/ljuskällor på en återvinningscentral NFC: Lampbyte Varje ny lampsats ska aktiveras med det medföljande NFC-lampkortet. Varje NFC-lampkort kan endast användas en gång. Därefter är det ogiltigt. Montera först lampsatsen. Sedan aktiverar du lamporna via NFC-lampkortet. För detta måste du återställa driftstimmarna. Återställa driftstimmarna OBSERVERA: För att återställa lampornas driftstimmar behöver du tillgång till PROFESSIONAL SETUP MANAGER PLUS. Skifta till PROFESSIONAL SETUP MANAGER PLUS. Aktivera DRIFTTIMMAR. 06/ A Bruksanvisning 55/86

58 Rengöring och underhåll Håll NFC-lampkortet på NFC-punkten. NFC-punktens mittpunkt är grön: Lampornas driftstimmar har återställts till 0. OBSERVERA: Du måste aktivera båda NFC-lampkort. Håll NFC-lampkortet till lampsatsen typ A och NFC-lampkortet till lampsatsen typ B mot NFC-punkten efter varandra Lågtryckslampor VIKTIGT! Risk för brännskador genom heta lampor och ytor! Vid byte av lampor finns det risk för brännskador på fingrar och händer. Låt apparaten svalna innan du utför underhållsarbeten. Byt omgående ut defekta lågtryckslampor. Byt ut hela lampsatsen efter angivet antal driftstimmar. Vrid 90 och lossa den försiktigt ur fattningarna. Lågtryckslamporna är utrustade med en reflektor som reflekterar ljuset riktat utåt. Lamporna skall monteras på så sätt att reflektorns baksida befinner sig på apparatens sida. Skjut in stiften uppifrån lodrätt i fästena. 56/86

59 Rengöring och underhåll Vrid lampan med 90. Lampans märkning skall vara vänd utåt (dvs. inne i kabinen resp. mot användaren) Glimtändare Byt omgående ut defekta glimtändare. Du kan se att en glimtändare inte fungerar korrekt när (UV-) lågtryckslampans ändar är svärtade eller när (UV-) lågtryckslampan inte längre tänds. Om du använder en (UV-) lågtryckslampa med en defekt glimtändare förkortas lampans livslängd avsevärt. (UV-) lågtryckslampan tappar effekt och börjar i vissa fall att flimra. Du hittar glimtändarna antingen vid ett av de båda lampfästena eller så blir de synliga när du demonterar (UV-) lågtryckslamporna. Vrid med 90 och lossa den försiktigt från fästena. Startarbyte för kompaktlampor i axelsolariet Startaren finns under det högra axelsolariet. Vrid 90 och lossa den försiktigt ur fattningen. 06/ A Bruksanvisning 57/86

60 Rengöring och underhåll Högtryckslampor och filterskivor Högtryckslampor används i ansiktssolarier. OBSERVERA! Risk för brännskador genom heta lampor och ytor! Vid byte av lampor finns det risk för brännskador på fingrar och händer. Låt apparaten svalna innan du utför underhållsarbeten. Brandfara om lamporna överhettas! Inte godkända högtryckslampor kan brista. Varma lampdelar kan sätta andra komponenter i brand, personer kan dödas eller skadas svårt genom rökförgiftning och eld. Använd endast de högtryckslampor som anges av tillverkaren. Rengör apparatens insida regelbundet. Dammtussar är brandfarliga! Lossa klämhållarna. Lyft på filterskivan, dra ut den från fästet och ta ut den. Dra ut lampan. Rengör reflektorn. Använd endast original lampor. 58/86

61 Rengöring och underhåll Nya lampor får enbart vidröras på greppområdet. Kontrollera säkerhetsbrytarens funktion. Du hittar säkerhetsbrytaren vid reflektorns ena hörn. Säkerhetsbrytaren gör att apparaten stängs av om filterskivan är defekt. Tryck in knappen. Om knappen automatiskt trycks upp igen fungerar den som den skall. Sätt tillbaka filterskivan. 4.9 Rengöra eller byta ut lamporna i underdelen Ställa upp liggskivan och demontera lampkåporna och mellanskivan: se sidan 51. Lampbyte: se sidan 56. Följ ordningen för SMART SUN och lågtryckslampor. a1: SMART SUN a2: Lågtryckslampor / 0 06/ A Bruksanvisning 59/86

62 Rengöring och underhåll Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: När du sätter in mellanskivan måste du tänka på att ursparningen återfinns vid fotänden. Lyft först liggskivan lite till och lås den därefter Rengöra eller byta ut lamporna i sidodelen Ta av sidoskivan: se sidan / 1 Följ ordningen för SMART SUN och lågtryckslampor. a1: SMART SUN a2: Lågtryckslampor / 0 Ta bort lampkåporna. Lampbyte: se sidan /86

63 Rengöring och underhåll Tänk på följande vid återmonteringen: Lås åter låsen / Rengöra eller byta lampor och filterskivor i överdelen Ta av överdelsskivan: se sidan 52. I överdelen återfinner du följande komponenter från underhållsschemat: Lågtryckslampor 1,80 m Lågtryckslampor för ansiktssolariet och tillhörande glimtändare Högtryckslampor för ansiktssolariet Ansiktssolariets filterskivor Följ ordningen för SMART SUN och lågtryckslampor. a1: SMART SUN a2: Lågtryckslampor / 0 Skruva loss skruven och lägg försiktigt lampkåpan på överdelsskivan. 06/ A Bruksanvisning 61/86

64 Rengöring och underhåll För utbyte av högtryckslamporna måste först lågtryckslamporna i ansiktssolariet demonteras. Demontera lampor. Ta bort de nio lågtryckslamporna i överdelen för att komma åt glimtändarna för ansiktssolariets lågtryckslampor. Lampbyte: Lågtryckslampor: se sidan 56. Högtryckslampor och filterskivor: se sidan 58. Glimtändarbyte: se sidan 57. Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: Stötta överdelsskivan med en hand så att den inte faller ner. Lås åter låsen: först i mitten, sedan utvändigt. 62/86

65 Rengöring och underhåll 4.12 Rengöring eller byte av lågtryckslamporna i axelsolariet FARA! Risk för brännskador på grund av heta lampor och ytor. Vid byte av lampor och skivor finns risk för brännskador på fingrar och händer. Låt apparaten svalna tillräckligt innan du genomför underhållsarbetena. Tryck tråget lätt neråt. Öppna låset vid huvudänden. Ställ upp tråget. För in insexnyckeln (ur servicesetet) i serviceöppningen. Lossa kåpan med sugproppen och tag ut. Ta ut insexnyckeln ur serviceöppningen. 06/ A Bruksanvisning 63/86

66 Rengöring och underhåll Stäng tråget. Vid detta skall du höra att tråget går i lås. Rengöra eller byt ut lågtryckslampan. Sätt först in kåpans överdel och tryck den lätt nedåt. Plåtkanten skall ligga an mot filtremsan. Haka fast kåpans nedre del med ett hörbart klick / 0 64/86

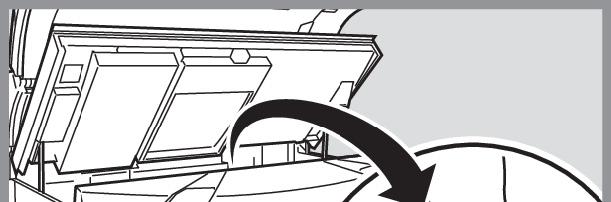

67 Rengöring och underhåll 4.13 Rengöra filtren i nederdelen Öppna tråget: se sidan 54. Demontera filter. Rengöra filtret torrt eller med fukt. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel, även diskmaskin. VIKTIGT! Apparatskador möjliga på grund av fukt! Vid återinmonteringen måste de rengjorda filtren och filtermattorna vara torra. Återmontera rengjorda filter när de har torkat. Stäng tråget. Vid detta skall du höra att tråget går i lås. 06/ A Bruksanvisning 65/86

68 Rengöring och underhåll 4.14 Rengöra filtermattor i överdelen Om det är nödvändigt, täck över överdelen för att förhindra repor på lacket. Demontera filtermattor vid överdelens baksida. Rengör filtermattorna torrt eller med fukt eller byt ut med nya filtermattor. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel Rengör inte i diskmaskin! VIKTIGT! Apparatskador möjliga på grund av fukt! Vid återinmonteringen måste de rengjorda filtren och filtermattorna vara torra. Återmontera rengjorda filtermattor när de har torkat. 66/86

69 Rengöring och underhåll 4.15 Rengöring av filtermattorna i axelsolariet Ställ upp tråget. Ta bort filtermattor. Rengör filtermattorna torrt eller med fukt eller byt ut med nya filtermattor. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel Rengör inte i diskmaskin! Sätt in filtermattorna igen. 06/ A Bruksanvisning 67/86

70 Rengöring och underhåll 4.16 Klimatapparat: Töm kondensvattenbehållaren och rengör filtren VIKTIGT! Apparaten kan skadas om filtren och ventilationsgallret är nedsmutsade! Luftkonditioneringens filtergaller, filter och kylflänsar skall kontrolleras regelbundet och rengöras vid behov. För rengöringen av ventilationsgallret rekommenderar vi en för ändamålet avsedd lamellkam, art.-nr Öppna tråget: se sidan 54. Ta fram kondensvattenbehållaren. Ta bort slangen från kondensvattenbehållaren. Töm kondensvattenbehållaren. Ta av skyddet. 68/86

71 Rengöring och underhåll Lossa filtret från fästena. Rengöra filtret torrt eller med fukt. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel Rengör inte i diskmaskin! Lossa filtret från fästena. Rengöra filtret torrt eller med fukt. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel, även diskmaskin. Rengör ventilationsgallret med en lamellkamm om det är nedsmutsat. 06/ A Bruksanvisning 69/86

72 Rengöring och underhåll VIKTIGT! Apparatskador möjliga på grund av fukt! Vid återinmonteringen måste de rengjorda filtren och filtermattorna vara torra. Återmontera rengjorda filter när de har torkat. Se till att filtren är korrekt monterade i fästena. Montera skyddet. Anslut slangen till kondensvattenbehållaren. Sätt tillbaka kondensvattenbehållaren. Stäng tråget. Vid detta skall du höra att tråget går i lås. 70/86

73 Rengöring och underhåll 4.17 Underhåll AQUA / AROMA SYSTEM Vid AQUA SYSTEM-funktionen sprids AQUA SOLAR WITH SKIN+ ADDITIVE som dimma inuti solariet (se 'PRODUKT-INFORMATION AQUA SYSTEM', beställ-nr ). OBSERVERA! Fara för dina kunders hälsa! Vatten som är kontaminerat med bakterier kan förorsaka hudutslag och andra allergiska reaktioner hos solariets användare! Fyll därför inget ledningsvatten eller andra vätskor i AQUA SYSTEM behållarna. Byt endast ut AQUA SYSTEM kanistern med en originalkanister. Fyll inte över kvarvarande vätska från den gamla kanistern till den nya kanistern! Följ den angivna högsta tillåtna temperaturen vid transport och lagring. Beakta behållarens bäst före datum. Till AQUA / AROMA SYSTEM räknas även doften 'RELAX', som fördelas via huvudmunstycken och i kabinen. Alternativt kan ytterligare dofter erhållas. För mer information kontaktar du JK-International GmbH, Division JK-Licht (se sidan 2) Växla AROMA-behållare Öppna tråget: se sidan 54. Demontera AROMA-behållaren. 06/ A Bruksanvisning 71/86

74 Rengöring och underhåll Skruva av den nya behållarens lock. Skriv det aktuella datumet på behållaren. Sätt i den nya behållaren i hållaren. Stäng tråget. Vid detta skall du höra att tråget går i lås Byta AQUA SYSTEM kanister Öppna tråget: se sidan 54. Demontera kanistern. Skruva av den nya kanisterns lock. Demontera locket med slang från den gamla kanistern. 72/86

75 Rengöring och underhåll Skruva på locket med slang på den nya kanistern. Skjut ner slangen så långt att den vidrör kanisterns botten. Ställ tillbaka kanistern i apparaten. Stäng tråget. Vid detta skall du höra att tråget går i lås. Avluftning > Home Profesional Set-up Manager OBSERVERA: För luftning krävs åtkomst till PROFESSIONAL SETUP MANAGER PLUS. Visning och hantering Videor & bilder Belysning Sound Klimat & Ventilation Aqua Fresh & Aroma Drifttimmar Apparatinformationer Nätverksinställningar AQUA FRESH testläge AQUA FRESH avluftningsläge AAQUA FRESH utmatad mängd AQUA FRESH-cykel Kabindoft Läsa in NFC AROMA / AQUA FRESH 50 % > 90 sekunder > Skifta till PROFESSIONAL SETUP MANAGER PLUS. Aktivera fyllningsläget på menyn AQUA FRESH & AROMA / 0 Stäng överdelen. Systemet avluftas i 30 minuter. Under denna tid kommer det ut AQUA SYSTEM - vätska från dysorna. Testa därefter AQUA SYSTEM i testläget. I testläget sprutar munstyckena under 3 sekunder. Om detta inte fungerar, avlufta igen. 06/ A Bruksanvisning 73/86

76 Tekniska data 5 Tekniska data 5.1 Anslutningsvärden, effekt och ljudnivå Prestige Lightvision Märkeffektförbrukning med Climatronic: Nominell frekvens: Nominell spänning: V 3N~ W Märksäkring: 3 x 35 A (trög) eller 3 x 50 A (trög) Anslutningsledning: H05VV-F 5G 4 mm² H05VV-F 4G 10 mm² (leveransomfattning) Ljudnivå 1 m från apparaten: Ljudnivå i apparaten: Liggskivans belastning: Vikt: 50 Hz 62,9 db(a) < 70 db(a) max. 135 kg 680 kg V ~3 74/86

77 Tekniska data 5.2 Dimensioner Prestige Lightvision: B+ = 1555 mm H = 1510 mm B = 1550 mm H1 = 1980 mm B- = 1500 mm H2 = 1106 mm B1 = 1220 mm H4 = 450 mm B2 = 205 mm H5 = 56 mm L = 2415 mm H6 = 1879 mm L1 = 2200 mm H7 = 2002 mm L2 = 1756 mm H8 = 2215 mm L3 = 235 mm H9 = 2360 mm L4 = 243 mm Ø = 300 mm L5 = 867 mm BK = 2500 mm L7 = 1120 mm TK = 2300 mm X = 1290 mm Y = 670 mm Z = 2240 mm 06/ A Bruksanvisning 75/86

78 Tekniska data 5.3 Lampor OBSERVERA! Försäkran om överensstämmelse gäller för angivna lampor och filterskivor. Vid användning av andra lampor och filterskivor gäller inte driftsgodkännandet. Dessutom måste lamporna märkas med en passande ekvivalensnyckel, se bilagan sidan 79. De använda lamporna är bredbandsstrålkastare som kan användas med olika effekt (ca W). 76/86

79 Tekniska data Prestige Lightvision Lampor typ / 1 Antal Beteckning Längd Effekt Styrning Beställ-nr.: a) b) 2 2 c) 4 4 UV-högtryckslampor Ergoline ULTRA Filterskivor ULTRA PERFORMANCE 872 Filterskivor ULTRA PERFORMANCE 872 UVB-kompaktlampor Ergoline TREND COMPACT 7W Ergoline UV-LED Board Lågtryckslampor SMART SUN 71 8W Glimtändare S10 (5-65 W) d) 14 UV-lågtryckslampor Ergoline TREND ADVANCED DYNAMIC E W R 520 W 360 W / 260 W / 0 W W 7 W ,31 m 8 W 8 W / 0 W ,80 m 160 W W e) 6 Lågtryckslampor SMART SUN R W 1,80 m 160 W W f) 6 UV-lågtryckslampor Ergoline TREND ADVANCED DYNAMIC E W R g) 2 Lågtryckslampor SMART SUN R W h) 18 UV-lågtryckslampor Ergoline TREND ADVANCED DYNAMIC E W R i) 6 Lågtryckslampor SMART SUN R W 1,80 m 160 W W ,80 m 160 W W ,80 m 160 W W ,80 m 160 W W / A Bruksanvisning 77/86

80 Tekniska data 5.4 Reservdelar och tillbehör 8 2x / 1 Antal Beteckning Beställ-nr.: 1 1 Mellanskiva Filter Filtermatta 4 1 Filter Filter AQUA SYSTEM, 6000 ml AROMA, 100 ml RELAX Filtermattor Filtermattor Skyddsglasögon NFC-lampor UV-lampsatsens kort NFC-lampor UV-lampsatsen SMART SUN:s kort /86

81 Bilaga 6 Bilaga 6.1 JK-tidsstyrningar För apparaterna i PRESTIGE-serien kan följande myntautomater/tidsstyrningsutrustning monteras. MCS III plus Beställ-nr.: Studiopilot Beställ-nr.: Ekvivalenskodområde Exempel för beräkningen av ekvivalenskodområdet (1), se dekal för lampbestyckningen: Om ekvivalenskoden för lampan med vilken apparaten är bestyckad vid typprovningen är 100 R 47/3,2 skall ekvivalenskodområdet med vilket apparaten skall märkas, beräknas enligt följande: Nedre värde för X-området: 0,75 x 47 = 35,25 Nedre värde för Y-området: 0,85 x 3,2 = 2,72 Övre värde för Y-området: 1,15 x 3,2 = 3,68 X avrundas till närmaste heltal och Y avrundas till första decimaltalet efter kommat. Ekvivalenskodområdet för fluorescerande lampor är då: 06/ A Bruksanvisning 79/86

82 Bilaga 100 R (35-47)/(2,7-3,7) Beskrivning av ekvivalenskoden för fluorescerande lampor Ekvivalenskoden för fluorescerande solarielampor beskrivs utförligt i IEC Lampan skall vara märkt med koden som skall vara beständigt läsbar. Detta beskrivs enligt följande. Ekvivalenskoden är uppbyggd på följande vis: Vattal-reflektortypkod-UV-kod. Följande reflektortypkod skall användas vid ekvivalenskoden: O vid lampor utan reflektor, B vid lampor med en bred reflektorvinkel > 230 ; N vid lampor med en smal reflektorvinkel < 200 ; R vid lampor med en vanlig reflektorvinkel Följande UV-kod skall användas vid ekvivalenskoden: UV-kod = X/Y, X = den totala erytemverksamma UV-strålstyrkan från området 250 nm till 400 nm, Y = förhållandet för den icke-melanom-hudcancer-effektiva UV-strålstyrkan 320 nm och > 320 nm. X anges i mw/m² och avrundas till närmaste heltal. Y avrundas till första decimaltalet efter kommat. De effektiva värdena gäller för ett avstånd på 25 cm och vid optimala förhållanden för UV-strålstyrka. Kommentar Ett exempel på en ekvivalenskod anges nedan: 100-W-reflektorlampa med en reflektorvinkel på 220 Erytemverksam UV-strålstyrka (250 nm till 400 nm) = 47 mw/m² Kortvågig NMSC-effektiv UV-strålstyrka ( 320 nm) = 61 mw/m² Långvågig NMSC-effektiv UV-strålstyrka (> 320 nm) = 19 mw/m² Lamp-ekvivalenskod 100 R 47/3,2 80/86
