1 BALANCE 770 BEAUTY SELECT 700 HYBRID PERFORMANCE JK-INTERNATIONAL GMBH Koehlershohner Strasse Windhagen/GERMANY Phone: +49 (0) 2224/818-0 Fax: +49 (0) 2224/ Internet: BALANCE 770 BEAUTY SELECT BALANCE 700 HYBRID PERFORMANCE Bruksanvisning

2

3 Bruksanvisning Översättning av originalbruksanvisningen BALANCE 700 HYBRID PERFORMANCE BALANCE 770 BEAUTY SELECT CLIMATRONIC A / sv /

4 Företaget Företaget Tillverkare: Kundtjänst / Teknisk service (Reservdelsbeställning för komponenter): Reservdelsbeställning för förbrukningsmaterial: OBSERVERA! JK-Products GmbH Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Fax: +49 (0) / JK-International GmbH, Division JK-Global Service Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Fax: +49 (0) / service@jk-globalservice.de JK-International GmbH, Division JK-Licht Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Fax: +49 (0) / info@jk-licht.de Om du inte följer instruktionerna i denna bruksanvisning: kan svåra personskador och livsfara uppkomma, kan det uppstå skador på apparaten och på miljön. Läs noggrant igenom bruksanvisningen innan du tar apparaten i drift. Du måste följa anvisningarna och instruktionerna för att apparaten skall kunna fungera på ett säkert sätt. Se till att personalen på arbetsplatsen har tillgång till bruksanvisningen och övrig information från tillverkaren. Upphovsrätt / Copyright Upphovsrätten tillhör JK-Holding GmbH. Innehållet får inte kopieras, varken helt eller delvis, spridas i marknadsföringssyfte eller användas på annat otillåtet sätt. Tekniska förändringar och uppgifter förbehålles ritningar och uppgifter i denna bruksanvisning! 2/72

5 Innehållsförteckning Innehållsförteckning 1 Säkerhetsanvisningar och varningar Allmänt Definitioner Förklaringar för symboler Föreskriftsenlig användning Förutsebar felanvändning Säkerhetsinformation för solning Förbjuden användning Viktiga anvisningar Beskrivning av hudtyper Solningstider UV-typ Allmänna säkerhetsanvisningar och varningar Den driftsansvariges skyldigheter Kvalifikationer för personalen Leveransomfattning Transport, montering och uppställning Idrifttagning Användning och underhåll Urdrifttagning Lagring Avfallshantering Riktlinjer Export AUX-musik (tillval) Tekniska ändringar Skyltar och klistermärken på apparaten Garanti Inskränkningar i garantin och friskrivningsklausul Beskrivning Leveransomfattning Tillval Utrustning Beskrivning av apparaten Tillbehör (tillval) Beskrivning av funktioner Användning Säkerhetsanvisningar för användaren Sola - på riktigt! Manövreringsöversikt Manöverpanel Navigering / A Titel 3/72

6 Innehållsförteckning 3.4 Funktioner Val av användningssätt BALANCE 770 BEAUTY SELECT CLIMATRONIC Start Anslut AUX-spelare Rengöring och underhåll Säkerhetsanvisningar vid rengöring och underhåll Störningar Rengöring Rengöring av ytor Lampor Rengöringsplan Underhåll Liggskiva av akrylglas Underhållsplan Förberedelser för underhålls- och rengöringsarbeten Ställ upp liggskivan och ta ut mellanskivan Ta av överdelsskivan Ta av sidoskivan Öppna tråget Information om lampbyte Lågtryckslampor Rengöra eller byta ut lamporna i underdelen Rengöra eller byta ut lamporna i överdelen Rengöra eller byta ut lamporna i sidodelen Rengöra filtren i nederdelen Rengöra filtermattor i överdelen Klimatapparat: Töm kondensvattenbehållaren och rengör filtren Tekniska data Anslutningsvärden, effekt och ljudnivå Dimensioner Lampor Reservdelar och tillbehör Bilaga JK-tidsstyrningar Ekvivalenskodområde Beskrivning av ekvivalenskoden för fluorescerande UV-lampor Index /72

7 Säkerhetsanvisningar och varningar 1 Säkerhetsanvisningar och varningar Följande säkerhetsanvisningar och varningar måste läsas igenom noggrant och följas, för att apparaten ska kunna användas på ett säkert sätt. Säkerhetsanvisningarna som sammanfattas här beskrivs, vid behov, även i respektive kapitel. 1.1 Allmänt Definitioner Driftsansvarig Den person som ställer här beskrivna apparater till kommersiellt förfogande för användare. Den driftsansvarige ansvarar för att apparaten används enligt föreskrifterna samt att serviceintervallerna följs. Användare Den person som använder apparaten i yrkesmässigt använda lokaler. Personal De personer som är ansvariga för användning, rengöring och allmänt underhåll, samt informerar användaren om hur apparaterna fungerar. Elektriker En person som har lämplig fackutbildning, kunskaper, erfarenhet och kännedom om gällande bestämmelser för att kunna identifiera och undvika faror som kan uppkomma genom elektrisk ström. Auktoriserad utbildad fackpersonal Fackpersonal från ett externt företag som är utbildad och auktoriserad av tillverkaren att utföra monterings- och servicearbeten på vissa apparater. 04/ A Titel 5/72

8 Säkerhetsanvisningar och varningar Förklaringar för symboler Följande typer av säkerhetstecken förekommer i bruksanvisningen: OBSERVERA! Typ och källa för faran! Detta säkerhetstecken innebär omedelbar fara för liv och hälsa. OBSERVERA! Typ och källa för faran! Detta säkerhetstecken varnar för fara för liv och hälsa genom elektrisk ström. VIKTIGT! Typ och källa för faran! Detta säkerhetstecken varnar för apparat-, material eller miljöskador. OBS: Denna symbol betecknar inga säkerhetsanvisningar utan ger information så att det ska vara lättare att förstå förloppen. 6/72

9 Säkerhetsanvisningar och varningar 1.2 Föreskriftsenlig användning Denna apparat används till kosmetisk solning för en vuxen person med en för solningen lämplig hud. Ytterligare information om detta finns på sidorna 11 och 33. Apparaten är avsedd för kommersiell användning och inte för hemmabruk. Vissa personer får inte använda apparaten, se sidan 8. Apparaten får inte användas på egen hand av personer med nedsatt fysisk, sensorisk eller mental förmåga, bristande erfarenhet och/eller bristande kunskaper. En person som ansvarar för säkerheten måste se till att apparaten används på ett säkert sätt enligt förskrift genom att hålla uppsikt och ge instruktioner. Vid tveksamheter får vederbörande person inte använda apparaten! Apparaten får endast användas med angivna eller likvärdiga lampor. De soltider som nämns i denna bruksanvisning gäller endast för de angivna lamporna. All annan typ användning räknas som otillåten. Tillverkaren ansvarar ej för skador som uppstår härav. Ägaren står för hela risken. Till den föreskriftsenliga användningen hör även att de instruktioner, bruksoch underhållsvillkor som ställts upp av tillverkaren efterföljs. Apparaten får endast skötas, underhållas och repareras av personer som är förtrogna med den och som har informerats om riskerna. 1.3 Förutsebar felanvändning Följande användning av apparaten är uttryckligen förbjuden: Flera personer får inte använda apparaten samtidigt. Annars kan liggskivan gå sönder och orsaka skador. Personer som har en kroppsvikt på mer än 135 kg får inte använda apparaten. Annars kan liggskivan gå sönder och orsaka skador. Längre soltider än de som är angivna kan leda till brännskador och permanenta hudskador. När apparaten används får inga andra personer befinna sig i kabinen, i synnerhet inga barn. Personer under 18 år får inte använda apparaten. 04/ A Titel 7/72

10 Säkerhetsanvisningar och varningar 1.4 Säkerhetsinformation för solning Förbjuden användning OBSERVERA! UV-strålning Risk för hud- och ögonskador eller hudsjukdomar! Beakta följande information. Absoluta kontraindikationer Följande personer får inte använda apparaten: Gravida kvinnor Personer under 18 år Personer med febersjukdom Personer med akut ventrombos Personer med xeroderma pigmentosum Personer som behandlas med azatioprin eller tiopurin Personer som lider av porfyrier / störningar i hembiosyntesen Personer som inte kan bli bruna Personer som lätt får solsveda i solen Personer med akut solsveda Personer som är rödhåriga av naturen Personer med atypiskt bleka hudområden Personer som haft eller har hudcancer Personer med förhöjd risk för hudcancer (t.ex. hudcancer i familjen) Personer där maligna hudmelanom har funnits i den närmaste familjen Personer som läkarbehandlas p.g.a. fotosensibilitet Personer som medicinerar mot fotosensibilitet Personer med fräknar och personer som tenderar till att få fräknar Personer med fler än 16 leverfläckar (diameter 2 mm eller större) Personer med atypiska leverfläckar (atypiska leverfläckar är t.ex. asymmetriska leverfläckar med en diameter på mer än 5 mm, med ojämn pigmentering och oregelbunden form) Kontakta alltid läkare i tveksamma fall! Relativa kontraindikationer Följande personer får endast använda apparaten efter samråd med läkare: Personer med kroniska sjukdomar, särskild hudsjukdomar Personer med sjukdomar i immunsystemet / autoimmuna sjukdomar Personer med kollagenoser (t.ex. lupus erythematosus, sklerodermi) Personer med rosacea Personer med telangiektasier (t.ex. couperosa, mb Osler, spindelnevus) Personer med lågt blodtryck, hjärt-kärlsjukdomar Personer med vensjukdomar 8/72

11 Säkerhetsanvisningar och varningar Personer med cancersjukdomar Personer med färska sår efter en operation eller ett kirurgiskt ingrepp Personer med tatueringar eller piercingar som ännu inte är helt läkta Vid tveksamhet om toleransen för solariesolning, trots att inga medicinska invändningar föreligger, bör först en testsolning på högst 5 minuter genomföras för att se hur huden reagerar. Om inga oönskade reaktioner visar sig efter 48 timmar, kan man börja med normal användning. Vi avråder från användning under följande förhållanden: om du har använt en syre-ansiktspackning de senaste 24 timmarna, om du har genomgått elektronisk behandling för stramare hy de senaste 24 timmarna, om du har slipat/skrapat bort hud, om du har fått en injektion i ansiktet de senaste 24 timmarna Viktiga anvisningar Alla andra personer ska iaktta följande anvisningar: Risk för hud- och ögonskador eller hudsjukdomar! Man kan bränna sig om för hög strålning används. Om man solar för ofta i solen eller i solarium kan detta föra till att huden åldras snabbare och risken för hudtumörer ökas. Personer som är särskilt känsliga mot UV-ljus, och när viss kosmetika och medicin har använts, måste vara särskilt försiktiga. Kontakta alltid läkare i tveksamma fall! UV-apparater får inte användas utan råd från läkare, när oväntade symptom som klåda uppträder inom 48 timmar efter den första solningen. För att bli brunare måste man öka exponeringstiden (bestrålningstiden). När man har uppnått en viss solbränna kan man inte bli brunare. Bestrålningstiden får inte förlängas valfritt inom ramen av de tillåtna stråldoserna! Utan att skada huden kan därför bara en viss solbränna uppnås. Detta beror på vilken hudtyp man har. Solariet får definivt inte användas om en filterskiva saknas eller om det är skadat eller tiduret ej fungerar! Vad gör man före, under och efter användning: Under solningen får inga ytterligare personer vistas i kabinen. Detta gäller i synnerhet barn. Ta av dig alla smycken innan du solar (även piercings). Avlägsna kosmetika i tid innan solning påbörjas och använd inga solskyddsmedel. Använd inga medel som påskyndar den bruntonande effekten. UV-ljus kan orsaka irreversibla hud- eller ögonskador. Det oskyddade ögat kan bli inflammerat på ytan och i vissa fall kan extrem bestrålning skada näthinnan. Ofta upprepad bestrålning kan orsaka grå starr. Använd skyddsglasögonen som skyddar mot UV-strålning (Beställ-nr ). Kontaktlinser och solglasögon ersätter inte skyddsglasögon. Skydda känsliga hudställen som ärr, tatueringar och vid könsdelar mot strålningen. Iaktta rekommenderade soltider. 04/ A Titel 9/72

12 Säkerhetsanvisningar och varningar Under en solning får den strålningsmängd som leder till rodnad av huden (MED, minimal erytemdos) inte överskridas. Om en hudrodnad uppträder ungefär 16 till 24 timmar efter solningen får du inte använda solariet under en vecka. Efter en vecka kan du åter börja från början med den första solningen enligt soltabellen. Det måste gå minst 48 timmar mellan de båda första solningarna! Sola inte dessutom i solen samma dag. Gå till läkare om långvariga svullnader, ömma ställen eller mörka leverfläckar uppstår på huden. 10/72

13 Säkerhetsanvisningar och varningar Beskrivning av hudtyper OBSERVERA! Brännskador på huden och långtidsskador! Personer med huvdtyp I får inte använda solariet. För personer med hudtyp II, III och IV gäller: Följ solningstiderna. Följ säkerhetsanvisningarna. OBS: Soltiderna gäller endast för de på dekalen (1) angivna lamporna och filterskivorna. Det måste gå minst 48 timmar mellan två solningar. Max. dosen på 25 kj/m² per år får inte överskridas. Den maximala dosen är viktad enligt NMSC. 1 Hudtyp I Hudtyp II Hudtyp III Hudtyp IV Känslig hud Ljus hud Normal hud Mörk hud Alltid till ofta solbränna Bränner sig lätt i solen Tål lite naturlig sol. Tål ca min. naturlig sol. Bränner sig sällan Nästan aldrig solbränna Tål ca min. naturlig sol. Tål ca. 40 min. naturlig sol. 1 NMSC: Non Melanoma Skin Cancer 04/ A Titel 11/72

14 Säkerhetsanvisningar och varningar Solningstider UV-typ 3 OBS: Följ solningstiderna. Den maximala solningsdosen på 3 kj/m² per solningsperiod får inte överskridas. BALANCE 700 HYBRID PERFORMANCE: Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 180 W C Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 160 W C UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 180 W E UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 160 W E Antal solningar Hudtyp I Hudtyp II Hudtyp III Hudtyp IV [min] [min] [min] [min] från Maximalt antal solariesolningarper år (NMSC): /72

15 Säkerhetsanvisningar och varningar BALANCE 770 BEAUTY SELECT CLIMATRONIC: Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 180 W C Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 160 W C UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 180 W E UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 160 W E Antal solningar Hudtyp I Hudtyp II Hudtyp III Hudtyp IV [min] [min] [min] [min] från Maximalt antal solariesolningarper år (NMSC): / A Titel 13/72

16 Säkerhetsanvisningar och varningar 1.5 Allmänna säkerhetsanvisningar och varningar Den driftsansvariges skyldigheter Som driftsansvarig ansvarar du för att utfärda tydliga riktlinjer för användning, rengöring och underhåll och måste säkerställa att användandet sker sakkunnigt och i enlighet med föreskrifterna genom utbildning och information till personalen. Dina driftsinstruktioner måste säkerställa att apparaten kan drivas och användas på ett säkert sätt, med hänsyn till nationella arbetsskyddsbestämmelser och miljölagstiftning samt anpassat efter verksamhetens förutsättningar. Inom EU gäller Rådets direktiv 89/391/EEG) Kvalifikationer för personalen Som driftsansvarig är du skyldig att utbilda din personal och informera om gällande rättsliga- och skadeförebyggande föreskrifter. Säkerställ att personalen förstår och följer dessa driftsinstruktioner. Detta gäller särskilt för Uppgifterna i 'Föreskriftsenlig användning' och 'Förutsebar felanvändning' Säkerhetsanvisningar i kapitlet Användning Användningsanvisningar Anvisningar för rengöring och underhåll Se till att personalen på arbetsplatsen har tillgång till bruksanvisningen och övrig information från tillverkaren. Kontrollera regelbundet att personalen arbetar säkerhetsmedvetet och med medvetenhet kring faror, samt följer dina driftsinstruktioner. Se till att intervallerna för rengöring följs, särskilt rengöringen efter varje solning. Se till att din personal informerar kunderna enligt föreskrifterna, särskilt angående solningens längd, möjliga risker och hur apparaten skall användas. Personer under 18 år får inte använda apparaten. Instruera din personal att kontrollera kundens legitimation vid osäkerhet kring ålder Leveransomfattning Uppgifter om leveransomfattningen hittar du i kapitlet Beskrivning på sidan Transport, montering och uppställning Apparaten levereras av ett fackföretag och monteras och ställs upp av tillverkarens egen eller annan auktoriserad servicepersonal. Som driftsansvarig ansvarar du för att ventilationen och elanslutningar på uppställningsplatsen uppfyller kraven, se sidan /72

17 Säkerhetsanvisningar och varningar Montering FARA! Risk för personer genom elektriska stötar och risk för brännskador! Montering och elektrisk inkoppling måste följa de nationella föreskrifterna. Elinstallationen ska på stället utrustas med en lättillgänglig frånskiljare för alla poler (huvudströmbrytare) enligt överspänningskategori III. Det betyder att varje pol måste uppvisa en kontaktöppningsbredd i enlighet med villkoren för överspänningskategori III för fullständigt åtskiljande. Om anslutningen sker genom ett stickkontakt måste ett nätanslutningssystem enligt EN användas. Montering, uppställning, utvidgning eller reparation av apparaten får endast utföras av auktoriserad och utbildad fackpersonal. Information om demontering och montering av apparaten hittar du i den separata monteringsanvisningen. Denna monteringsanvisning riktar sig endast till tillverkarens kundtjänst resp. kvalificerad och av tillverkaren auktoriserad fackpersonal. Luftteknik OBSERVERA! Överhettning genom störning av luftstyrningen! Driftstörningar är oundvikliga. Ändra ej luft-, till- eller frånluftområden, ställ inget i vägen och utför inga egenmäktiga förändringar på apparaten. Tillverkaren frånsäger sig allt ansvar för skador som uppstår härav. Beakta lufttekniska uppgifter. Apparaten får inte uppställas och drivas på transportpallen! Uppgifter för till- och avluftsplaneringen hittar man i planeringshandboken ( förfogbar på engelska och tyska). Dessa uppgifter kan även erhållas från Er försäljningsagentur eller kundtjänst (se sidan 2). 04/ A Titel 15/72

18 Säkerhetsanvisningar och varningar Uppställningsplats OBSERVERA! Salthaltig luft! Luft med skadliga ämnen! Apparatskador genom korrosion på huset och elektriska komponenter. Apparaten ska om möjligt inte installeras i en simhall. Använd inte apparaten på platser med aggressiva omgivningsförhållanden (t.ex. klorhaltig luft). OBSERVERA! Risk för skador på apparaten! Vid större temperaturskillnader mellan transportsträckan och uppställningsplatsen får apparaten inte tas i drift omedelbart efter uppställning. Vänta i minst 2 timmar innan apparaten ansluts till strömförsörjningen. OBSERVERA! Överhettning genom störning av luftstyrningen! Driftstörningar är oundvikliga. Ändra ej luft-, till- eller frånluftområden, ställ inget i vägen och utför inga egenmäktiga förändringar på apparaten. Tillverkaren frånsäger sig allt ansvar för skador som uppstår härav. Beakta lufttekniska uppgifter. Apparaten får inte uppställas och drivas på transportpallen! Omgivningsförhållanden Optimal omgivningstemperatur: mellan +15 C och +32 C Lagringstemperatur: mellan -15 C och +60 C Apparaten får inte användas utomhus. På höjder över 2000 m ö. h. är en ombyggnad nödvändig för att garantera en störningsfri drift. Apparaten är normalt sett ej avsedd för användning i mobila anläggningar (på fartyg, bussar eller tåg). För att säkerställa en störningsfri funktion på mobila anläggningar måste apparaten ändras. Var god ta kontakt med vår kundtjänst innan du tar apparaten i drift, se sidan 2. 16/72

19 Säkerhetsanvisningar och varningar Idrifttagning VIKTIGT! Skador på nätsladden! Risk för personer genom elektriska stötar och risk för brännskador. Låt endast tillverkaren eller en behörig elektriker byta ut nätsladden. Den första idrifttagningen utförs av tillverkarens kundtjänst eller annan auktoriserad servicepersonal. Apparaten överlämnas färdig för drift. Om apparaten inte används under en längre tid, måste den kontrolleras av vår kundtjänst eller en godkänd fackfirma, innan den åter tas i drift. Apparaten styrs av en extern tidsstyrning. Du måste ställa in tidsstyrningen på så sätt att apparaten automatiskt stängs av efter <110 % av den valda tiden om styrningen skulle sluta att fungera. Du måste dubbelsäkra apparatens körningstid via en tidsstyrning enligt EN Beroende på den lokala energiförsörjningen kan apparaterna orsaka störningar på det egna elnätet som påverkar styrsystemet (TRA). På så sätt kan funktionen för t.ex. värmelagring störas. Om störningar uppstår i samband med att apparaterna används är den driftsansvarige ansvarig för att installera en tonfrekvensspärr i husets elnät. Var vänlig kontakta behörigt elektroföretag. Elektroföretaget känner till de tekniska anslutningskraven hos din lokala kraftcentral och kan på så sätt anpassa tonfrekvensspärren till kraftcentralens elnät Användning och underhåll Korrekt användning, underhåll och skötsel är förutsättningar för att kundens säkerhet inte skall äventyras vid användningen, samt att apparaten fungerar felfritt utan störningar. Beakta de uppgifter och rekommendationer som förekommer i denna bruksanvisning. Se till att intervallen följs för inspektioner, underhåll och reparationer. Se till att lamporna byts ut efter den angivna driftstiden. Det är inte tillåtet att utföra ändringar på apparaten eller dess styrutrustning. Om detta inte följs upphävs driftstillståndet! För att undvika faror får apparaten inte användas om nätsladden är skadad. En skadad nätsladd får endast bytas ut av tillverkaren eller dess kundtjänst eller av utbildad och skolad fackpersonal. 04/ A Titel 17/72

20 Säkerhetsanvisningar och varningar Urdrifttagning För att ta apparaten ur drift tillfälligt eller permanent måste apparaten kopplas bort från elnätet. Om apparaten tas ur drift permanent måste lagar och bestämmelser för avfallshantering beaktas Lagring Apparaten ska förvaras torrt och utan stora temperaturvariationer. När apparaten svalnat kan den packas in i folie som skydd mot skrapmärken. Lagringstemperatur: mellan -15 C och +60 C Avfallshantering Miljöbestämmelser avfallshantering för lampor och batterier Beauty Light-lamporna och lågtryckslamporna innehåller lyspulver och annat avfall med kvicksilver. Batterier innehåller tungmetallföreningar. Inom EU gäller den nationella tillämpningen av avfallsdirektivet 2018/851/EG. Enligt nationella lagar för avfallshantering och motsvarande kommunala bestämmelser skall bortskaffandet av lampor och batterier kunna styrkas. Din lokala återförsäljare hjälper gärna till vid avfallshantering av lampor och batterier: Anmäl antalet lampor och batterier via telefon eller skriftligt till din agentur. Agenturen anger ett inlämningsställe som kostnadsfritt tar emot dina lampor eller tillsammans med ett avfallshanteringsföretag ser till att lamporna hämtas och bortskaffas på föreskrivet sätt. Denna service är avgiftsbelagd. Utanför Tyskland gäller motsvarande nationella lagar. Vänd dig till försäljningsagenturen på platsen. Förpackning Förpackningen består av material som kan återanvändas till 100 %. Förpackningar som inte behövs mer och som kommer från JK-gruppen kan skickas tillbaka till JK-gruppen. Din agenturpartner eller återförsäljare hjälper gärna till. Avfallshantering av gamla apparater Apparat har tillverkats av material som kan återanvändas. JK-gruppen informerar om innehåll och riskpotential vad gäller det använda materialet. Enligt direktivet 2012/19/EU, som i Tyskland tillämpas som Elektro- und Elektronikgerätegesetz (ElektroG), är tillverkaren skyldig att återta och ta hand om vissa uttjänta elektroniska komponenter. 18/72

21 Säkerhetsanvisningar och varningar De komponenter och den apparat som detta gäller är markerad med följande symbol. På begäran kommer företagsgruppen JK att lämna apparaten till avfallshantering enligt gällande regler. Denna service är kostnadsfri. Din agenturpartner eller återförsäljare hjälper gärna till. Registreringsnummer Företag inom företagsgruppen JK är registrerade som tillverkare i Tyskland och övertar alla förpliktelser i samband med den tyska el- och elektroniklagen. Registreringsnummer JK-Licht GmbH (lampor): WEEE-DE Registreringsnummer JK-Products GmbH (apparater): WEEE-DE Riktlinjer Se bifogad EG-försäkran om överensstämmelse Export Vi hänvisar till att apparaterna är avsedda endast för den europeiska marknaden och inte får exporteras eller användas i andra länder som t.ex. USA eller Canada! Om denna hänvisning ignoreras frånsäger vi oss allt ansvar! Vi hänvisar uttryckligen till att höga skadeståndsrisker kan uppstå för exportören och/eller operatören vid överträdelser AUX-musik (tillval) Om en besökare använder sin privata MP3-spelare eller smartphone under användningen, räknas detta inte som offentlig uppspelning avseende upphovsrätten. Och den som driver studion har ingen anmälnings- eller betalningsplikt gentemot STIM. För offentlig uppspelning av MP3-musikfiler gäller samma föreskrifter som för alla andra musikkällor: Som studiodrivare/studioägare får du endast spela upp original Audio-CD, MC, Audio-DVD osv. i dina lokaler och/eller i apparaterna från JK-International GmbHs 'MP3-musik-modul', när du har införskaffat den nödvändiga licensen. Dessa får du genom den organisation som ansvarar för yrkesmässig rätt till uppspelning av musik i ditt land (i Tyskland GEMA/GVL). Kopieringsskyddade Audio-CDs, MCs, Audio-DVDs osv., samt de på dessa medier ingående titlar, får inte konverteras till MP3-format och/eller sparas på hårddisk, Audio-CDs, MCs, Audio-DVDs osv., när mjukvaran använder sig av knep att kringgå detta skydd. Vid förfrågan eller kontroll genom medarbetare eller andra kontrollorgan från det ansvariga företaget måste man alltid vara istånd att bevisa förvärvet av uppspelningsrättigheterna genom att visa den tillhörande licensen. I den mån du följer alla anvisningar från STIM och erhållit licens att använda 'MP3-musik-modulen' får du konvertera original Audio-CDs, MCs, Audio- DVDs osv. till det för musikspelaren nödvändiga MP3 formatet. För var rättmätigt köpta Audio-CD, MC, Audio-DVD osv. får emellertid endast en kopia (duplikat eller formatomvandlad till MP3) göras. Källmediet (originalmedium) måste förvaras och får inte användas på två ställen samtidigt. Mer information hittar du i broschyren Audio-Guide som finns på 04/ A Titel 19/72

22 Säkerhetsanvisningar och varningar OBS: Inspelade SD-kort som levereras som tillbehör till en JKljudsystem, underligger också betalningsplikten för kommersiell användning Tekniska ändringar Apparaten är konstruerad enligt senaste beprövade teknik och enligt gällande säkerhetsföreskrifter. Vi förbehåller oss rätten till tekniska ändringar som avviker från illustrationer och uppgifter i denna bruksanvisning inom ramen för produktutveckling. Det är inte tillåtet att utföra ändringar på apparaten eller dess styrutrustning. I annat fall gäller inte EG-försäkran om överensstämmelse! Använd endast originalreservdelar. I annat fall gäller inte EG-försäkran om överensstämmelse! 20/72

23 Säkerhetsanvisningar och varningar 1.6 Skyltar och klistermärken på apparaten Det sitter skyltar på apparaten som informerar om farliga ställen eller ger dig viktig information om komponenterna. Skyltarna som visas nedan är exempel. Se till att dessa skyltar alltid placeras väl synliga och är läsbara. Skyltar och dekaler som saknas måste kompletteras. 1: Typskylt Typskylten är placerad på överdelens insida. Den innehåller viktig information för identifikation av apparaten (t.ex. seriennumret = Serial-No.). 04/ A Titel 21/72

24 Säkerhetsanvisningar och varningar 2: Dekal 'ID-nummer' Dekalen är placerad på överdelens insida. 3: Dekal 'Ingen export till USA/Kanada' ( ) Dekalen är placerad på trågframsidans nedre kant. 4: Dekal 'Använd endast originalreservdelar' ( ) Dekalen är placerad på trågframsidans nedre kant. 22/72

25 Säkerhetsanvisningar och varningar 5: Dekal Underhållsinformation ( ) 6: Dekal lampbestyckning Du hittar detaljerad information om lampbestyckningen i separat bilaga. 04/ A Titel 23/72

26 Säkerhetsanvisningar och varningar 7: Dekal Varningsanvisningar EU ( ) Till detta klistermärke tillhör språkarken (se pärmen teknisk dokumentation). 8: Dekal Varningsanvisningar EU ( ) 24/72

27 Säkerhetsanvisningar och varningar 9: Dekal luftkonditionering ( ) Dekalen är placerad på klimatapparaten. 10: Dekal 'Anslutning kopplingsplint' ( ) Dekalen är placerad på 'delbärare styrning'. 04/ A Titel 25/72

28 Säkerhetsanvisningar och varningar 11: Dekal 'Innerkomponenter styrbox' ( ) Dekalen är placerad på 'delbärare styrning'. 12: Dekal 'Obs! Ta inte bort SD-kortet förrän apparaten stängts av' ( ) Dekalen är placerad på 'delbärare styrning'. 26/72

29 Säkerhetsanvisningar och varningar 13: Dekal 'Lampfattningar förkopplingsdonsbärare' ( ) Dekalen är placerad på 'delbärare styrning'. Dekal ESD-känsliga komponenter ( ) Dekalen återfinns på flera ställen i apparaten. 04/ A Titel 27/72

30 Säkerhetsanvisningar och varningar 1.7 Garanti JK-International GmbH ansvarar för brister på solariet gentemot kunder som köpt solariet av en av företagets återförsäljare för egen eller yrkesmässig användning enligt följande regler: Undantagna från garantin är förslitningsdelar som lågtryckslampor (rör), glimtändare och förbrukningsmaterial (som t.ex. Aroma, Aqua Fresh, Vitalizer etc.) samt akrylglasskivorna. Är varan felaktig har JK-International i första hand rätt och skyldighet att enligt köparens val avhjälpa felet eller leverera en ersättning. Om det inte är möjligt att avhjälpa felet eller ersätta varan, har köparen möjlighet att upphäva köpeavtalet eller i lämplig omfattning få köpesumman nedsatt. Garantitiden utgör ett år från leveransen eller, om leveransbesiktning erfordras, från besiktningen. Kundens rättigheter enligt garantin är oberoende av kundens eventuella anspråk beträffande köpekontraktet och påverkar inte dessa. 1.8 Inskränkningar i garantin och friskrivningsklausul Garanti- och ansvarsanspråk vid person- eller sakskador är uteslutna om dessa kan hänföras till en eller flera av följande orsaker: ej avsedd användning av apparaten, felaktig montering, idrifttagning, användning och underhåll av apparaten, användning av apparaten med defekta säkerhetsanordningar eller felaktigt monterade eller ej fungerande säkerhets- och skyddsutrustning inklusive varningsdekaler, Underlåtenhet att följa instruktionerna i denna bruksanvisning avseende transport, förvaring, montering, idrifttagande, användning och underhåll, användning av ej instruerad personal, egna ändringar av apparaten eller dess styrning, bristfällig kontroll av delar som utsätts för slitage, felaktigt utförda reparationer, användning av icke-originalreservdelar olyckor orsakade av inverkan från främmande material eller yttre våld. 28/72

31 Beskrivning 2 Beskrivning 2.1 Leveransomfattning Solariet Lågtryck lampor Beauty Light-lampor Climatronic (BALANCE 770 BEAUTY SELECT CLIMATRONIC) Nätanslutningskabel Insexkantnyckel Skyddsglasögon Teknisk dokumentation (mapp med bruksanvisning, broschyrer med felkoder samt förinställningar och ytterligare underlag) Tillval Centralt avluftsrör Audio-system (med Voice Guide) 2.2 Utrustning Beroende på typ har apparater olika utrustning. I denna beskrivning tas hänsyn till alla seriemässiga och valfria byggdelar/funktioner som måste beaktas vid skötsel och/eller underhåll. Även kontrollpanelen kan vara utrustad på ett avvikande sätt: Endast de bakgrundsbelysta knapparna kan manövreras, dvs. motsvarande funktion måste tillhöra apparatens utrustning. 04/ A Titel 29/72

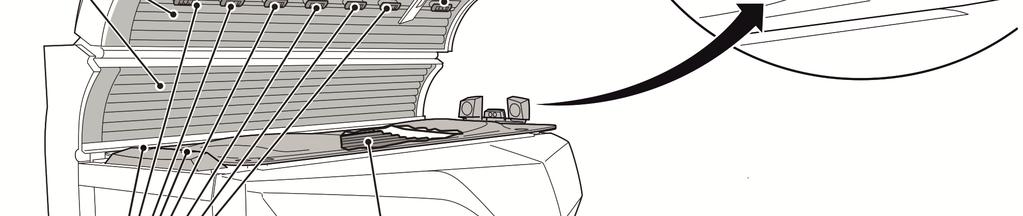

32 Beskrivning 2.3 Beskrivning av apparaten Audiosystem högtalare (2.1), uttag för högtalare (2.2), -anslutning (2.3) 3. Beauty Light-lampor och UV-lågtryckslampor, underdel 4. Mellanskiva (enbart på apparater med klimatapparat) 5. Akrylglasskiva underdel 6. Luftmunstycken kroppskylning fotändan 7. Beauty Light-lampor och UV-lågtryckslampor, sidodel 8. Beauty Light-lampor och UV-lågtryckslampor, överdel 9. Luftmunstycken kroppskylning 10. Inre belysning (LEDs) 11. Manöverpanel 12. Ställbara luftmunstycken för ansiktskylning 13. Effektbelysning överdel (LEDs) 14. Effektbelysning frontpanel (LEDs) 15. IR-gränsnitt 16. Beauty Select (BALANCE 770 BEAUTY SELECT CLIMATRONIC) 17. Climatronic (BALANCE 770 BEAUTY SELECT CLIMATRONIC) 30/72

33 Beskrivning 2.4 Tillbehör (tillval) 1. Centralt avluftsrör 04/ A Titel 31/72

34 Beskrivning 2.5 Beskrivning av funktioner Den viktigaste tekniska komponenten i ett solarium är en konstgjord UVstrålkälla samt en mekanisk konstruktion med för användaren avsedd yta. I överdelen, sidodelen och underdelen finns Beauty Light-lampor med ett kompletterande ljusspektrum. Ergoline Balance står för en särskilt mild och skonsam solning. Detta möjliggörs av vår nya Hybrid Technology, som kombinerar solstrålning med regenererande Beauty Light. Solljus har många positiva effekter på kroppen. UV-A förbättrar blodflödet och UV-B aktiverar kroppens egen produktion av D- vitamin. Dessutom bildar UV ett naturligt solskydd och möjliggör en attraktiv solbränna. Långvågigt ljus förbättrar blodcirkulationen och syresättningen i huden, vilket möjliggör en fin solbränna även vid låga UV-doser. Dessutom stimulerar det hudcellerna att regenereras och håller dem ungdomligt fräscha. Genom kombinationen av olika lamptyper reduceras bieffekterna av UVstrålningen, t.ex. torr hud och den typiska UV-lukten. Genom att stryka på hudvårdsprodukterna ACTIVATE före användningen och CULTIVATE efter användningen kan resultatet förbättras ytterligare. 32/72

35 Användning 3 Användning 3.1 Säkerhetsanvisningar för användaren FARA! UV-strålning Risk för hud- och ögonskador eller hudsjukdomar! Beakta säkerhets- och varningsinformationen i kapitel 1. OBSERVERA! Risk för hörselskador! Om du lyssnar på musik med hörlurar eller hörsnäckor på hög volym kan du få bestående hörselskador. Ställ inte volymen på för hög nivå. 3.2 Sola - på riktigt! Ett par saker ska observeras för att riktigt kunna njuta av användningen av ett solarium. Här är några svar på frågor, som ofta ställs. Makeup i solariet? Nej, det ska man inte ha. Rengjord hud tar bättre upp UV-ljus. I kosmetika finns de mest olika ämnen. Det spelar ingen roll om det rör sig om emulgatorer, fetter eller så kallade luktämnen tillsammans med UV-strålar kan de framkalla allergiska reaktioner på huden. Därför är det ett måste före varje användning av ett solarium: Ovillkorligen ta bort smink! Genom makeupen stängs porerna i ansiktet. UV-ljuset från ett solarium öppnar åter dessa stängda porer, varigenom inte bara själva ljuset tränger in i huden, utan också allergiframkallande beståndsdelar i makeupen. En ytterligare negativ följd av makeupen är att hudbilden totalt försämras med tiden. Så snygg som en diskret makeup kan vara tillsammans med UV-ljus skadar den mer än den är till glädje. Alltså: Ta bort makeup före solningen, så att den därefter kommer till sin rätt så mycket mer. Duscha efter solariet? Solbrännan uppstår i huden, inte på huden, därför kan den inte tvättas bort. Vårda huden efter duschen med en fuktighetsbevarande kräm. Mediciner och solning samtidigt? Vissa mediciner är kända för att öka hudens UV-känslighet. Sannolikheten är speciellt stor när det gäller antibiotika, sulfonamider, psykofarmaka, lugnande medel, diabetesmediciner och diuretika. Även medel som främjar solbränna och som innehåller psoral eller kumarin gör huden känsligare. I tveksamma fall ska först en läkare frågas, så att solningen kan njutas utan risker. Kontaktlinser i solariet? Svaret lyder: Ja! Som alla andra användare av solarier ska också bärare av kontaktlinser använda speciella skyddsglasögon, som skyddar ögonen för UV-ljus. För att garantera ett bättre skydd, kan bärare av glasögon och kontaktlinser fråga din optiker efter utbyteskontaktlinser med UV-skydd. UV-A- 04/ A Titel 33/72

36 Användning och UV-B-filtret som är integrerat i utbyteskontaktlinsen skyddar hornhinnan och ögats inre till nästan 100 % från alltför energirikt UV-ljus. Härav profiterar användare av solarier inte bara ute i det fria utan även i solariet. Man kan använda dessa kontaktlinser utan inskränkningar även i solariet. Fråga optiker eller ögonläkare om mer information. 34/72

37 Användning 3.3 Manövreringsöversikt BALANCE 700 HYBRID PERFORMANCE: BALANCE 770 BEAUTY SELECT CLIMATRONIC: 04/ A Titel 35/72

38 Användning Manöverpanel 1. START/STOP-knapp 2. OK-knapp 3. Navigeringsenhet 4. Bildskärm funktioner 36/72

39 Användning Navigering Navigeringsenhet Bekräfta ditt val. På manöverpanelen visas om denna knapp är tillgänglig, beroende på vilken funktion som valts. Välja apparatfunktion. Aktivera, deaktivera eller ändra funktioner eller inställningar. Information om inställningsmöjligheterna hittar du i den separata användarhandboken 'Professional Setup Manager' i mappen Teknisk dokumentation. OBS: För att ta fram 'Professional Setup Manager' trycker du på knappen i 3 sekunder medan solariet är i standbyläge.. I grundtillståndet efter starten av apparaten lyser alla piktogrammen på indikeringsenheten. När en apparatfunktion har valts blinkar det tillhörande piktogrammet, i displayen visas inställnings- resp. valmöjligheterna för den valda funktionen. Om START/STOP-knappen hålls intryckt i 5 sekunder kopplas effektbelysning och musik från eller till igen. OBS: Om knappen hålls intryckt i 3 sekunder kommer du till demoläget.. Här kan du visa de tillgängliga funktionerna utan solning. OBS: Om ingen knapp trycks ner inom 8 sekunder, återupprättas grundtillståndet. Översikt över användarinställningar På manöverpanelen kan alla tillgängliga funktioner förinställas. Fininställning sker under användningen. OBS: Trycker du på kommer du till översikten 'Användarinställningar'. 04/ A Titel 37/72

40 Användning Funktion Symbolval / knappföljd Kroppsfläkt Ansiktsfläkt (BALANCE 770 BEAUTY SE- LECT CLIMATRONIC): Climatronic/klimataggregat Voice Guide Beskrivning / displayvisning Välj svag eller stark kyleffekt eller ställ in automatik. Välj svag eller stark kyleffekt eller ställ in automatik. Välj låg eller hög temperatur eller ställ in automatik. Koppla till eller från Voice Guide Volymkontroll Audiosystem Grundinställning av ljudvolymen: hög eller låg eller automatisk nivå. Välj eller koppla från audiosystemet Välkommen Välkomsttext i standbyläget 38/72

41 Användning 3.4 Funktioner Symbolval / knappföljd Navigering Beskrivning / displayvisning Information START/STOP Släcka eller tända UV-lamporna medan du solar Förloppet avbryts. Funktionsval ansiktsfläkt, kroppsfläkt Solarietiden fortsätter att löpa om UV-lamporna kopplas från under solningen. BALANCE 770 BEAUTY SE- LECT CLIMATRONIC: Climatronic Reglerar temperaturen C Vid start: 20 C Klimataggregat frånkoppling: tryck på minusknappen i 3 sekunder. start: Tryck på plusknappen i 1 sekund. Om klimatautomatiken (Climatronic) upphör att fungera kyls liggskivan utan reglering. Användaren kan i detta fall endast sätta på eller stänga av kylningen. Under solningen kan klimataggregatet först efter 3 minuter sättas på igen. Reglering av kroppsfläkten, steg 0 9 Reglering av ansiktsfläkten, steg 0 9 Du kan justera ansiktskylningens luftmunstycken manuellt. Reglering av ljudvolymen: steg / A Titel 39/72

42 Användning Symbolval / knappföljd Navigering Beskrivning / displayvisning Information Audiosystem Välja SD-kort: tryck på plusknappen Med intern musik kan du i demoläget och under solningen välja låtar med +/-. Välja studiokanaler: tryck på plusknappen Välja egen musik (MP3-spelare) AUX: tryck på plusknappen Koppla från audiosystemet tryck på minusknappen Stänga av Voice Guide: tryck på minusknappen Starta Voice Guide: tryck på plusknappen Voice Guide ger akustisk hjälp vid användningen av apparaten. Funktionen är bara tillgänglig tillsammans med audiosystemet. Voice Guide är som standard inkopplad under standby och under solningen. 3.5 Val av användningssätt BALANCE 770 BEAUTY SELECT CLI- MATRONIC Innan sessionen börjar måste det önskade användningssättet väljas. Det finns 3 alternativ att välja på. PURE BEAUTY: Endast Beauty Light-lamporna är inkopplade. BEAUTY & SUN: Beauty Light-lamporna och UV-lamporna är inkopplade. Andelen UV-strålning utgör högst 30 %. SUN & BEAUTY: Beauty Light-lamporna och UV-lamporna är inkopplade. Beroende på hudtyp och befintlig solbränna är andelen UV-strålning högre än andelen Beauty Light-lampor. Tryck på knappen för önskat användningssätt. 40/72

43 Användning 3.6 Start Stäng överdelen. Tryck på START/ STOPP-knappen. Vid start är följande funktioner påkopplade: Lampor Climatronic (BALANCE 770 BEAUTY SELECT CLIMATRONIC) Kroppskylning Ansiktskylning Audiosystem VOICE GUIDE 04/ A Titel 41/72

44 Användning 3.7 Anslut AUX-spelare OBSERVERA! Risk för hörselskador! Om du lyssnar på musik med hörlurar eller hörsnäckor på hög volym kan du få bestående hörselskador. Ställ inte volymen på för hög nivå. OBSERVERA! Det kan förekomma värmeskador på MP3-spelaren eller smarttelefonen. Lägg inte apparaten i direkt anslutning till strålningsområdet. OBSERVERA! Kabeln kan gå av, uttag kan skadas! Dra ej i sladden när du kopplar bort MP3-spelaren eller din smarttelefon. Användare kan ansluta sin privata MP3-spelare eller smartphone till apparaten, om tillbehöret Audiosystem är installerat. 1. Mat.-nr tillhandahålls av operatören (1,5 m/2 x 3,5 mm stereoplugg). 2. Anslutning till en MP3-spelare eller smartphone: Se tillverkarens dokumentation för MP3-spelaren eller din smartphone. Anslutning: Anslut AUX-kabeln (stereoplugg) till ljudsystemet. Anslut AUX -kabeln till MP3-spelaren eller din smartphone. Välj musikspår och starta spelaren. Vid behov reglerar du ljudvolymen på MP3-spelaren eller din smartphone så att MP3-spelarens eller smartphonens ljudsignal identifieras av ljudsystemet. 42/72

45 Rengöring och underhåll 4 Rengöring och underhåll 4.1 Säkerhetsanvisningar vid rengöring och underhåll OBSERVERA! Elektrisk spänning i hela apparaten! Fara för personer genom elektrisk stöt och förbränningsrisk. Se till att koppla bort strömmen från apparaten innan du börjar arbeta. Säkra ledningarna så att inte strömmen kan kopplas på igen av misstag. Kontrollera att apparaten är strömlös. Alla arbeten med elektriska anslutningar måste följa nationella bestämmelser i respektive land (t.ex. VDEreglerna i Tyskland) och får bara utföras av fackpersonal med adekvat utbildning. Vid arbeten på apparaten måste detta vara urkopplat. Det betyder att apparaten alla spänningsförande ledningar måste vara frånkopplade. Det räcker inte att enbart stänga av apparaten eftersom spänningen då fortfarande finns kvar på olika ställen. Koppla därför ur alla säkringar vid arbeten och avlägsna dem om möjligt. Omedelbart efter frånkopplingen måste alla brytare och säkringar, som användes för frånkopplingen, säkras mot återinkoppling. Lås säkringslådan med ett hänglås. Vid säkringsautomater som inte kan skruvas ut, kan även ett meddelande, t.ex. 'Koppla ej på, fara består' fästas över manöverspaken (1 + 2). Sätt alltid upp en skylt med texten: 'Arbete utförs!' 'Var:...' 'Endast... får avlägsna denna skylt:...' på ett lämpligt ställe. 04/ A Titel 43/72

46 Rengöring och underhåll 4.2 Störningar På displayen visas felkoder som gör det lättare att lokalisera orsaken till felet. Om ett fel uppstår visas en blinkande felkod på displayen. Om flera fel uppträder visas de olika felmeddelandena växelvis. Felåtgärderna kvitteras genom att man trycker på START/STOPknappen. Om felet inte går att åtgärda, kontakta kundtjänst se sidan 2. Mer information för beskrivning av felet och åtgärder för att avhjälpa det hittar du i "Felkoder" ordernr ). 4.3 Rengöring OBSERVERA! Infektioner kan överföras vid hudkontakt. Alla föremål/apparatdelar som kommer i kontakt med användaren måste desinfekteras efter var användning: Liggskiva Handtag och manöverpanel Skyddsglasögon AUX -kabel Inställbara luftmunstycken OBS: För en grundlig desinfektion måste inverkningstiden hållas. Iaktta tillverkarens bruksanvisningar. 44/72

47 Rengöring och underhåll Rengöring av ytor VIKTIGT! Obrukbara akrylglasskivor genom nedsmutsning! Smuts på skivorna bränns in av de heta lamporna och leder på lång sikt till obrukbara skivor. Avlägsna fingeravtryck och annan smuts omsorgsfullt. Plastytor För rengöring av de övriga plastytorna lämpar sig varmt vatten och en skinnlapp. Använd under inga omständigheter alkoholhaltiga rengöringsmedel eller eteriska oljor. Detta medför skador på lång sikt som inte omfattas av garantin. Vid rengöring kan man räkna med att skinnlappen färgas lätt svart av gummipackningarna, detta beror på produktionstekniken. Undvik skador på akrylglas- och plastytorna. Ta av ringar, armbandsur etc. innan rengöringen Lampor Lamporna kan vid behov regöras med en fuktig trasa utan tillsats av regöringsmedel. 04/ A Titel 45/72

48 Rengöring och underhåll 4.4 Rengöringsplan Komponent Intervall Åtgärd Se sidan Efter varje solning Vid behov 50 drifttimmar 1 Justerbara luftmunstycken X Rengöring och desinficering 44 5 Liggskiva X Rengöring och desinficering Manöverpanel X Rengöring och desinficering 44 Skyddsglasögon X Rengöring och desinficering 44 AUX-kabel X Rengöring och desinficering 44 6 Kondensatbehållare X Töm 61 8 Luftmunstycken kroppskylning fotändan X Rengöring 44 9, 11,14 Ytor X Rengöring Luftmunstycken kroppskylning X Rengöring Filter X Demontera och rengöra filter 61 7 Filter X Demontera och rengöra filter 59 3, 10 Filtermattor X Demontera och rengöra filtermattor 60 46/72

49 Rengöring och underhåll OBS: Rengöringen måste bekräftas med tryckning på START/STOP-knappen (när fläktens frånslagningsfördröjning är avslutad). 4.5 Underhåll Underhåll och tillsyn avgör om apparatet kan leva upp till de ställda kraven. Det är därför nödvändigt att noga iaktta de föreskrivna underhållsintervallen och genomföra underhålls- och tillsynsarbeten. Den aktuella användningstiden för underhållsdelar kan man kontrollera i förinställningsläget (se 'Professional Setup Manager', beställ-nr ). Apparaten måste genomgå kontroller genom vår kundtjänst eller genom ett behörigt företag en gång var tolfte månad (fr.o.m. idrifttagning) för att kunna bibehålla vederbörligt tillstånd. De genomförda kontroller och underhållsarbeten måste registreras i apparat-, drift-underhållsboken (beställ-nr ) Liggskiva av akrylglas VIKTIGT! Sprickbildning på ytan på grund av kosmetika! Kosmetika och solskyddsmedel orsakar skador efter en längre tid (t.ex. sprickbildning på ytan). Se till att kosmetika och solskyddsmedel avlägsnas innan solariesolningen påbörjas. Solariernas akrylglasskivor är tillverkade för detta användningsområde av ett särskilt akrylglas som utvecklats för detta ändamål. Denna akryl har en särskilt hög UV-genomsläpplighet och -beständighet samt har hygienska och hudvänliga ytor som är lätta att sköta. Vid en tekniskt komplicerad tillverkningsprocess får acrylglasskivorna sin solariespecifika formgivning. Trots högsta precision vid tillverkningen går det inte att undvika att akrylskivorna får några blåsor och strimmor. Dessutom kan hårfina sprickor uppstå på liggskivorna. Dessa fenomen är materialspecifika och kan inte undvikas vid tillverkningen. Samtidigt har dessa ingen nämnvärd påverkan på användningen och accepteras därför inte som fel. Liggskivorna av akrylglas blir med tiden mindre genomsläpplig för ljus och måste regelbundet bytas ut. 04/ A Titel 47/72

50 Rengöring och underhåll 4.6 Underhållsplan VIKTIGT! Använd endast originalreservdelar av samma typ! Om du monterar andra komponenter uppfyller apparaten inte konformitetsförklaringen och får inte längre användas! För skador som bevisligen har uppstått genom användning av icke-originalreservdelar, frånsäger vi oss allt ansvar. Komponent Intervall Åtgärd Se s. Vid behov 90 dagar 300 drifttimmar 800 drifttimmar 1000 drifttimmar 1500 drifttimmar 3000 drifttimmar 2 c d Lampor, underdel BALANCE 770 BEAUTY SELECT CLIMATRONIC Beauty Light-lampor lågtryckslampor X X Utbyte 57 48/72

51 Rengöring och underhåll Komponent Intervall Åtgärd Se s. Vid behov 90 dagar 300 drifttimmar 800 drifttimmar 1000 drifttimmar 1500 drifttimmar 3000 drifttimmar 2 c d 4 c d 4 c d 5 c d 5 c d Lampor, underdel BALANCE 700 HYBRID PERFOR- MANCE Beauty Light-lampor lågtryckslampor Lampor, sidodel BALANCE 770 BEAUTY SELECT CLIMATRONIC Beauty Light-lampor lågtryckslampor Lampor, sidodel BALANCE 700 HYBRID PERFOR- MANCE Beauty Light-lampor lågtryckslampor Lampor, överdel BALANCE 770 BEAUTY SELECT CLIMATRONIC Beauty Light-lampor lågtryckslampor Lampor, överdel BALANCE 700 HYBRID PERFOR- MANCE Beauty Light-lampor lågtryckslampor X X X X X X X X X X Utbyte 57 Utbyte 58 Utbyte 58 Utbyte 58 Utbyte 58 1 Mellanskiva X Utbyte 47 5 Filtermattor X Utbyte 60 6 Filter X Utbyte 59 7 Filter X Utbyte 61 8 Filter X Utbyte 61 9 Filtermattor X Utbyte 61 04/ A Titel 49/72

52 Rengöring och underhåll Underhåll genom auktoriserad, utbildad och kvalificerad personal OBSERVERA! Fara för personer om underhållsarbeten inte utförs! Om underhållsarbeten inte utförs kan det orsaka materialoch personskador! Underhållsarbeten får endast utföras av personer som auktoriserats, utbildats och kvalificerats av JK-International GmbH, Bereich JK-Global Service! Ägaren av solariet är ansvarig för att underhållsintervallet följs! Underhållsarbetena ska följa checklistan och utföras av tillverkarens servicetekniker resp. av personer som auktoriserats, utbildats och kvalificerats av tillverkaren. I checklistan ska korrekt utförda underhållsarbeten föras in och kvitteras. Underhållsarbetena ska utföras enligt följande intervall: Efter 1500 drifttimmar Varje år eller var 2000:e drifttimme, beroende på vad som inträffar först. Efter 3000 drifttimmar Efter 5000 drifttimmar Efter tio år eller var :e drifttimme, beroende på vad som inträffar först. Om solariet enligt tillverkningsdatumet är tio år gammalt ska skicket bedömas av en certifierad servicetekniker från JK-International GmbH, området JK- Global Service, innan solariet får användas. Om denna bedömning inte görs kan person- eller sakskador bli följden. Allt ansvar upphör om solariet fortsätter att användas tio år efter tillverkningsdatumet utan att skicket bedömts. 50/72

53 Rengöring och underhåll 4.7 Förberedelser för underhålls- och rengöringsarbeten Ställ upp liggskivan och ta ut mellanskivan Dra loss skruvarna. Höja liggskivan Ställa upp hållaren och stödja liggskivan på hållaren. OBSERVERA! Fara för rivningar! Använd de avsedda uppmätningar på liggskivan. Lyft på mellanskivan (enbart på apparater med klimataggregat) Fäll upp hållaren. Stöd mellanskivan på den. Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: Avlägsna fingeravtryck och annan smuts omsorgsfullt. 04/ A Titel 51/72

54 Rengöring och underhåll Sätt i skuvarna och spänn fast Ta av överdelsskivan Vrid låsen med 90, först utvändigt, sedan i mitten. Stötta överdelsskivan med en hand så att den inte faller ner. Ta av överdelsskivan försiktigt. Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: Stötta överdelsskivan med en hand så att den inte faller ner. Lås åter låsen: först i mitten, sedan utvändigt. 52/72

55 Rengöring och underhåll Ta av sidoskivan Vrid låsen med 90. Fäll upp skivan och lägg ner den försiktigt. Tänk på följande vid återmonteringen: Lås åter låsen. Avlägsna fingeravtryck och annan smuts omsorgsfullt. 04/ A Titel 53/72

56 Rengöring och underhåll Öppna tråget Dra loss skruvarna. Tryck tråget lätt neråt. Öppna låset vid huvudänden. Monteringen sker i omvänd ordningsföljd. Observera vid monteringen: Karet måste vid stängning falla in hörbart. 54/72

57 Rengöring och underhåll 4.8 Information om lampbyte VIKTIGT! Risk för brännskador genom heta lampor och ytor! Vid byte av lampor finns det risk för brännskador på fingrar och händer. Låt apparaten svalna innan du utför underhållsarbeten. Effekten hos lamporna avtar med tiden. Därför är det mycket viktigt att du följer angivna bytesintervallerna i underhållsschemat. OBSERVERA: Om lyktglaset går sönder på reflektorerna/lamporna kan små mängder kvicksilver läcka ut! Beakta följande information: Koppla omgående bort apparaten från elnätet. Barn ska omgående lämna lokalen. Ventilera utrymmet under minst 15 minuter. Ta på dig engångshandskar. Om fönstret är öppet: Samla upp skärvor och kvicksilverläckage i en förslutbar behållare. Källsortera behållaren som lampor/ljuskällor på en återvinningscentral. 04/ A Titel 55/72

58 Rengöring och underhåll Lågtryckslampor VIKTIGT! Risk för brännskador genom heta lampor och ytor! Vid byte av lampor finns det risk för brännskador på fingrar och händer. Låt apparaten svalna innan du utför underhållsarbeten. Byt omgående ut defekta lågtryckslampor Byt ut hela lampsatsen efter angivet antal driftstimmar. Vrid med 90 och lossa den försiktigt från fästena. UV- och Beauty Light-lamporna har en reflektor som riktar ljuset utåt. Lamporna måste monteras på ett sådant sätt att reflektorns baksida befinner sig på apparatens sida. Skjut in stiften uppifrån lodrätt i fästena. Se till att lamporna kommer i rätt ordning när de monteras. Ej kodad fattning: OBS: UV-lågtryckslamporna passar inte i de kodade lampfattningarna. Kodad fattning: 56/72

59 Rengöring och underhåll Vrid lampan med 90. Lampans märkning skall vara vänd utåt (dvs. inne i kabinen resp. mot användaren). 4.9 Rengöra eller byta ut lamporna i underdelen Ställ upp liggskivan och mellanskivan: se sidan 51. I underdelen hittar du följande komponenter från underhållsschemat: Lågtryckslampor 1,80 m Beauty Light-lampor 1,80 m Demontera lampornas skyddskåpor vid huvud- och fotändan. Beakta ordningsföljden för Beauty Light-lamporna och lågtryckslamporna. a1: Lågtryckslampor a2: Beauty Light-lampor Lampbyte: se sidan 56. Monteringen sker i omvänd ordningsföljd. 04/ A Titel 57/72

60 Rengöring och underhåll 4.10 Rengöra eller byta ut lamporna i överdelen Ta av överdelsskivan: se sidan 52. I överdelen återfinner du följande komponenter från underhållsschemat: Lågtryckslampor 2,00 m Beauty Light-lampor 2,00 m Beakta ordningsföljden för Beauty Light-lamporna och lågtryckslamporna. a1: Lågtryckslampor a2: Beauty Light-lampor Lampbyte: se sidan 56. Monteringen sker i omvänd ordningsföljd. Tänk på följande vid återmonteringen: Stötta överdelsskivan med en hand så att den inte faller ner. Lås åter låsen: först i mitten, sedan utvändigt Rengöra eller byta ut lamporna i sidodelen Ta av sidoskivan: se sidan 53. I sidodelen hittar du följande komponenter från underhållsschemat: Lågtryckslampor 2,00 m Beauty Light-lampor 2,00 m 58/72

61 Rengöring och underhåll Beakta ordningsföljden för Beauty Light-lamporna och lågtryckslamporna. a1: Lågtryckslampor a2: Beauty Light-lampor Lampbyte: se sidan 56. Tänk på följande vid återmonteringen: Lås åter låsen Rengöra filtren i nederdelen Öppna tråget: se sidan 54. Demontera filter. Rengöra filtret torrt eller med fukt. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel, även diskmaskin. 04/ A Titel 59/72

62 Rengöring och underhåll VIKTIGT! Apparatskador möjliga på grund av fukt! Vid återinmonteringen måste de rengjorda filtren och filtermattorna vara torra. Återmontera rengjorda filter när de har torkat. Stäng tråget. Vid detta skall du höra att tråget går i lås Rengöra filtermattor i överdelen Om det är nödvändigt, täck över överdelen för att förhindra repor på lacket. Demontera filtermattor vid överdelens baksida. Rengör filtermattorna torrt eller med fukt eller byt ut med nya filtermattor. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel Rengör inte i diskmaskin! VIKTIGT! Apparatskador möjliga på grund av fukt! Vid återinmonteringen måste de rengjorda filtren och filtermattorna vara torra. Återmontera rengjorda filtermattor när de har torkat. 60/72

63 Rengöring och underhåll 4.14 Klimatapparat: Töm kondensvattenbehållaren och rengör filtren VIKTIGT! Apparaten kan skadas om filtren och ventilationsgallret är nedsmutsade! Luftkonditioneringens filtergaller, filter och kylflänsar skall kontrolleras regelbundet och rengöras vid behov. För rengöringen av ventilationsgallret rekommenderar vi en för ändamålet avsedd lamellkam, art.-nr Öppna tråget: se sidan 54. Ta fram kondensvattenbehållaren. Ta bort slangen från kondensvattenbehållaren. Töm kondensvattenbehållaren. Ta av skyddet. Lossa filtret från fästena. 04/ A Titel 61/72

64 Rengöring och underhåll Rengöra filtret torrt eller med fukt. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel Rengör inte i diskmaskin! Lossa filtret från fästena. Rengöra filtret torrt eller med fukt. Torr rengöring: dammsugare (beroende på nedsmutsning) Fuktig rengöring: vatten och diskmedel, även diskmaskin. Rengör ventilationsgallret med en lamellkamm om det är nedsmutsat. VIKTIGT! Apparatskador möjliga på grund av fukt! Vid återinmonteringen måste de rengjorda filtren och filtermattorna vara torra. Återmontera rengjorda filter när de har torkat. Se till att filtren är korrekt monterade i fästena. 62/72

65 Rengöring och underhåll Montera skyddet. Anslut slangen till kondensvattenbehållaren. Sätt tillbaka kondensvattenbehållaren. Stäng tråget. Vid detta skall du höra att tråget går i lås. 04/ A Titel 63/72

66 Tekniska data 5 Tekniska data 5.1 Anslutningsvärden, effekt och ljudnivå BALANCE 770 BEAUTY SELECT CLI- MATRONIC Märkeffektförbrukning med Climatronic: Nominell frekvens: Nominell spänning: V 3N~ W 50 Hz V ~3 Märksäkring: 3 x 35 A (trög) eller 3 x 35 A (trög) Anslutningsledning: H05VV-F 5G 4 mm² H05VV-F 5G 6 mm² Ljudnivå 1 m från apparaten: Ljudnivå i apparaten: Liggskivans belastning: Vikt:: 67,8 db(a) <70 db(a) max. 135 kg ca. 545 kg BALANCE 700 HYBRID PERFORMANCE Märkeffektförbrukning utan klimatapparat: 8800 W Nominell frekvens: 50 Hz Nominell spänning: V 3N~ V ~3 Märksäkring: 3 x 25 A (trög) eller 3 x 35 A (trög) Anslutningsledning: H05VV-F 5G 4 mm² H05VV-F 5G 6 mm² Ljudnivå 1 m från apparaten: 68,9 db(a) Ljudnivå i apparaten: <70 db(a) Liggskivans belastning: max. 135 kg Vikt:: ca. 505 kg 64/72

67 Tekniska data 5.2 Dimensioner B + = 1378 mm H = 1410 mm B = 1328 mm H 1 = 1745 mm B - = 1309 mm H 2 = 1078 mm B 1 = 800 mm H 4 = 400 mm B 2 = 188 mm H 5 = 114 mm L + = 2350 mm H 6 = 1887 mm L = 2260 mm H 7 = 1974 mm L 1 = 2000 mm H 8 = 2197 mm L 2 = 1730 mm H 9 = 2342 mm L 3 = 238 mm X = 1101 mm L 4 = 265 mm Y = 572 mm L 5 = 867 mm Z = 2260 mm L 6 (L7) = 1116 mm = 300 mm BK = 2400 mm 04/ A Titel 65/72

68 Tekniska data 5.3 Lampor VIKTIGT! Försäkran om överensstämmelse gäller för angivna UVlampor och filterskivor. Vid användning av andra UV-lampor och filterskivor gäller inte driftsgodkännandet. Dessutom måste UV-lamporna markeras med en passande ekvivalensnyckel, se bilaga sida 68. Lampor Antal Beteckning Längd Effekt Styrning Beställ-nr.: a) 6 Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 160 W C3 b) 12 UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 160 W E29 c) 2 Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 180 W C3 d) 6 UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 180 W E29 e) 6 Lågtryckslampor BEAUTY ANGEL BEAUTY LIGHT 180 W C3 f) 14 UV-lågtryckslampor BEAUTY ANGEL SUN LIGHT 180 W E29 1,80 m 160 W 160 W ,80 m 160 W 160 W ,00 m 180 W 180 W ,00 m 180 W 180 W ,00 m 180 W 180 W ,00 m 180 W 180 W /72

69 Tekniska data 5.4 Reservdelar och tillbehör Antal Beteckning Beställ-nr.: 1 1 Mellanskiva Filtermattor 3 1 Filter Filter Filter Filtermattor Skyddsglasögon AUX-kabel Insexnyckel / A Titel 67/72

70 Bilaga 6 Bilaga 6.1 JK-tidsstyrningar För apparaterna i BALANCE 700/770-serien kan följande myntautomater/tidsstyrningsutrustning monteras. MCS III plus Beställ-nr.: Studiopilot Beställ-nr.: Ekvivalenskodområde Exempel för beräkningen av ekvivalenskodområdet (1), se dekal för lampbestyckningen: Om ekvivalenskoden för lampan med vilken apparaten är bestyckad vid typprovningen är 100 R 47/3,2 skall ekvivalenskodområdet med vilket apparaten skall märkas, beräknas enligt följande: Nedre värde för X-området: 0,75 x 47 = 35,25 Nedre värde för Y-området: 0,85 x 3,2 = 2,72 Övre värde för Y-området: 1,15 x 3,2 = 3,68 X avrundas till närmaste heltal och Y avrundas till första decimaltalet efter kommat. Ekvivalenskodområdet för fluorescerande lampor är då: 68/72

71 Bilaga 100 R (35-47)/(2,7-3,7) Beskrivning av ekvivalenskoden för fluorescerande UV-lampor Ekvivalenskoden för fluorescerande UV-solarielampor beskrivs utförligt i IEC Lampan skall vara märkt med koden som skall vara beständigt läsbar. Detta beskrivs enligt följande. Ekvivalenskoden är uppbyggd på följande vis: Vattal-reflektortypkod-UV-kod. Följande reflektortypkod skall användas vid ekvivalenskoden: O vid lampor utan reflektor, B vid lampor med en bred reflektorvinkel > 230 ; N vid lampor med en smal reflektorvinkel < 200 ; R vid lampor med en vanlig reflektorvinkel Följande UV-kod skall användas vid ekvivalenskoden: UV-kod = X/Y, X = den totala erytemverksamma UV-strålstyrkan från området 250 nm till 400 nm, Y = förhållandet för den icke-melanom-hudcancer-effektiva UV-strålstyrkan 320 nm och > 320 nm. X anges i mw/m² och avrundas till närmaste heltal. Y avrundas till första decimaltalet efter kommat. De effektiva värdena gäller för ett avstånd på 25 cm och vid optimala förhållanden för UV-strålstyrka. Kommentar Ett exempel på en ekvivalenskod anges nedan: 100-W-reflektorlampa med en reflektorvinkel på 220 Erytemverksam UV-strålstyrka (250 nm till 400 nm) = 47 mw/m² Kortvågig NMSC-effektiv UV-strålstyrka ( 320 nm) = 61 mw/m² Långvågig NMSC-effektiv UV-strålstyrka (> 320 nm) = 19 mw/m² Lamp-ekvivalenskod 100 R 47/3,2 04/ A Titel 69/72
