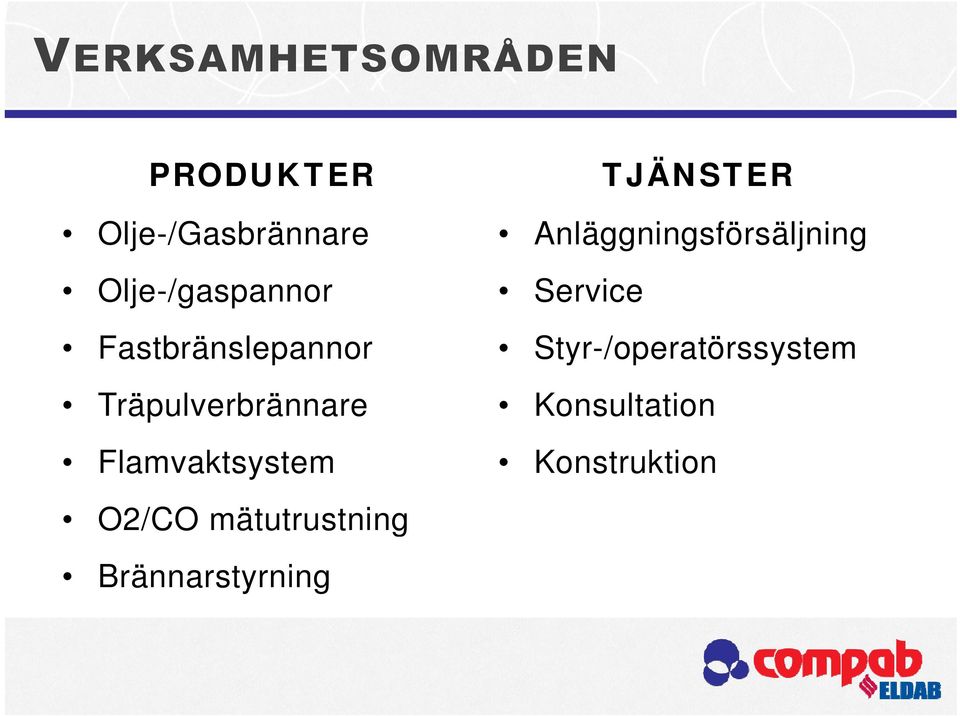

2 PRODUKTER Olje-/Gasbrännare Olje-/gaspannor Fastbränslepannor Träpulverbrännare Flamvaktsystem O2/CO mätutrustning Brännarstyrning TJÄNSTER Anläggningsförsäljning Service Styr-/operatörssystem Konsultation Konstruktion

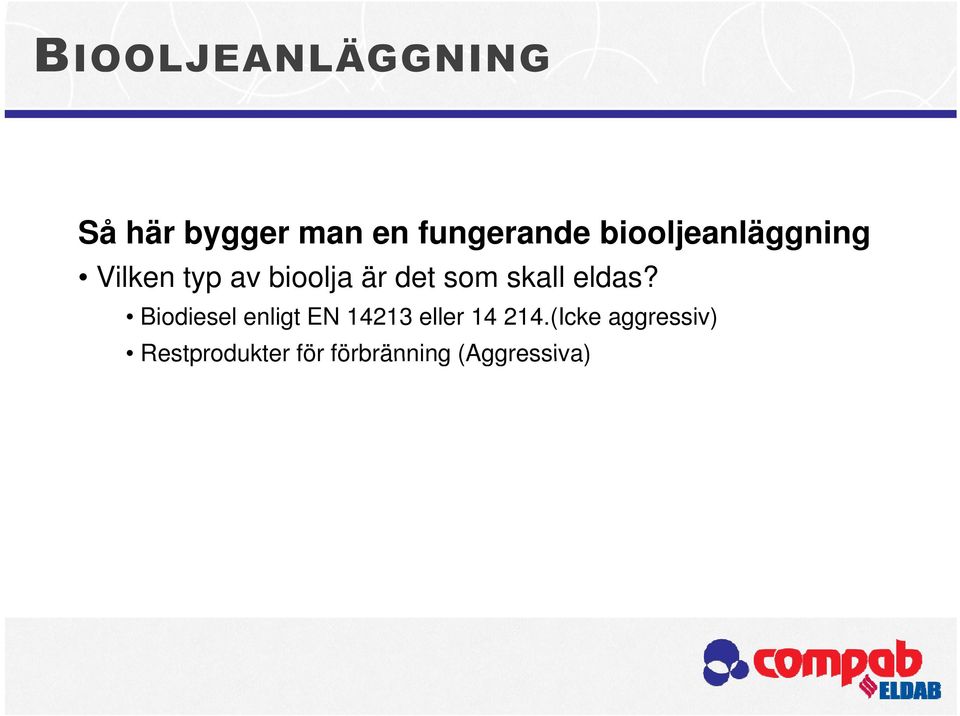

3 Så här bygger man en fungerande biooljeanläggning Vilken typ av bioolja är det som skall eldas? Biodiesel enligt EN eller (Icke aggressiv) Restprodukter för förbränning (Aggressiva)

4 Biodiesel Denna bioolja kan normalt eldas i alla typer av lättoljebrännare. lj ä FÖRDEL Enkel konvertering Låga utsläpp Är inte aggressiv, syratal SKALL vara under 0,5 mg KOH/g NACKDEL Dyr i inköp och därmed höga driftkostnader

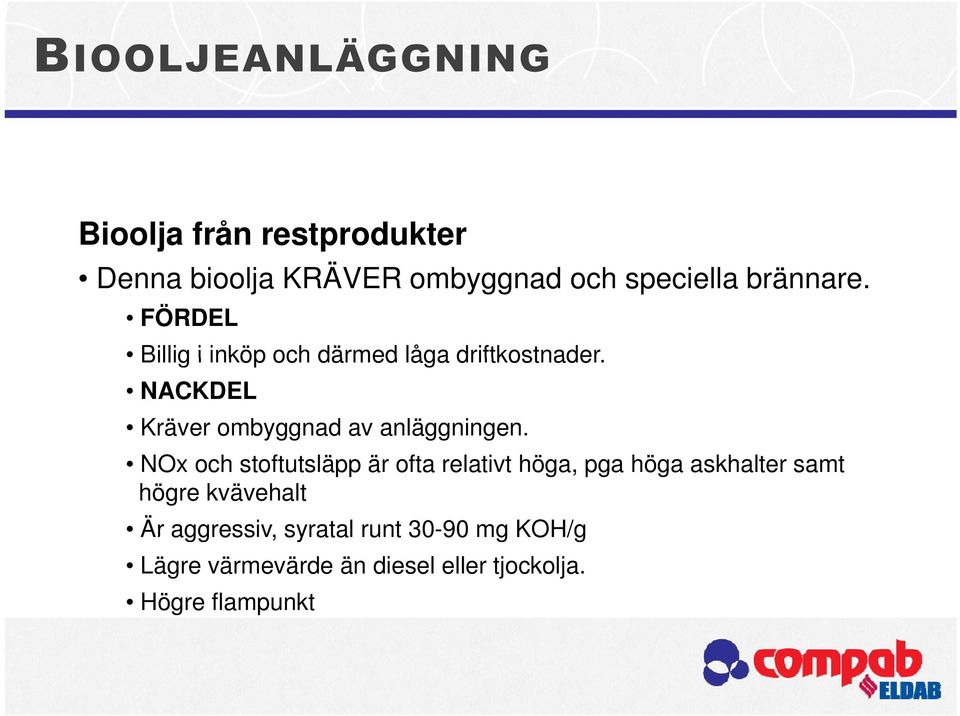

5 Bioolja från restprodukter Denna bioolja KRÄVER ombyggnad och speciella brännare. FÖRDEL Billig i inköp och därmed låga driftkostnader. NACKDEL Kräver ombyggnad av anläggningen. NOx och stoftutsläpp är ofta relativt höga, pga höga askhalter samt högre kvävehalt Är aggressiv, syratal runt mg KOH/g Lägre värmevärde än diesel eller tjockolja. Högre flampunkt

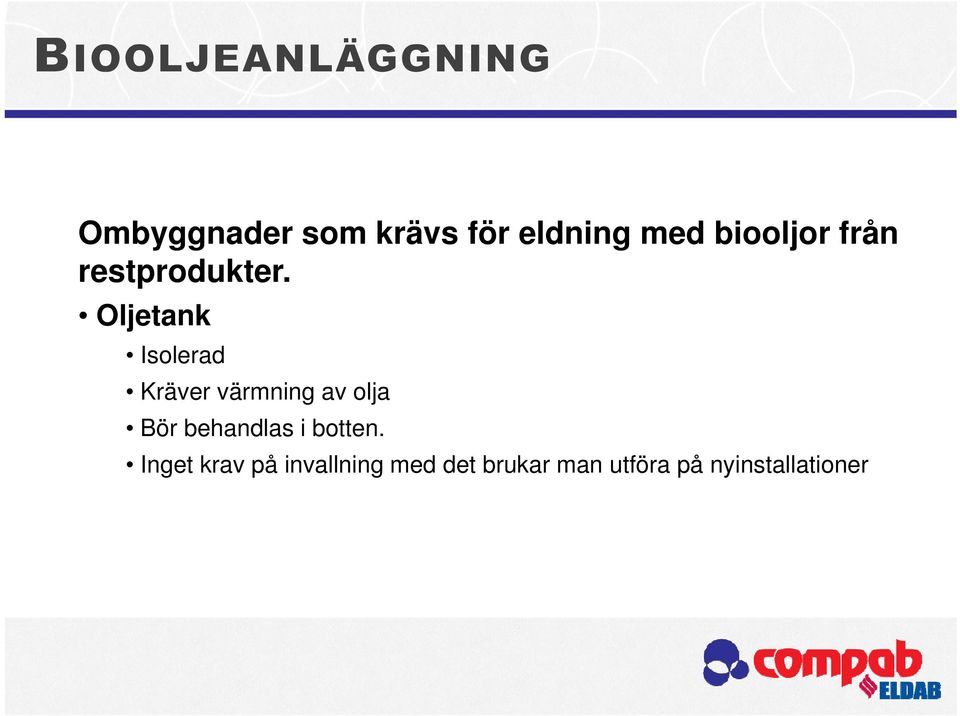

6 Oljetank Isolerad Kräver värmning av olja Bör behandlas i botten. Inget krav på invallning med det brukar man utföra på nyinstallationer

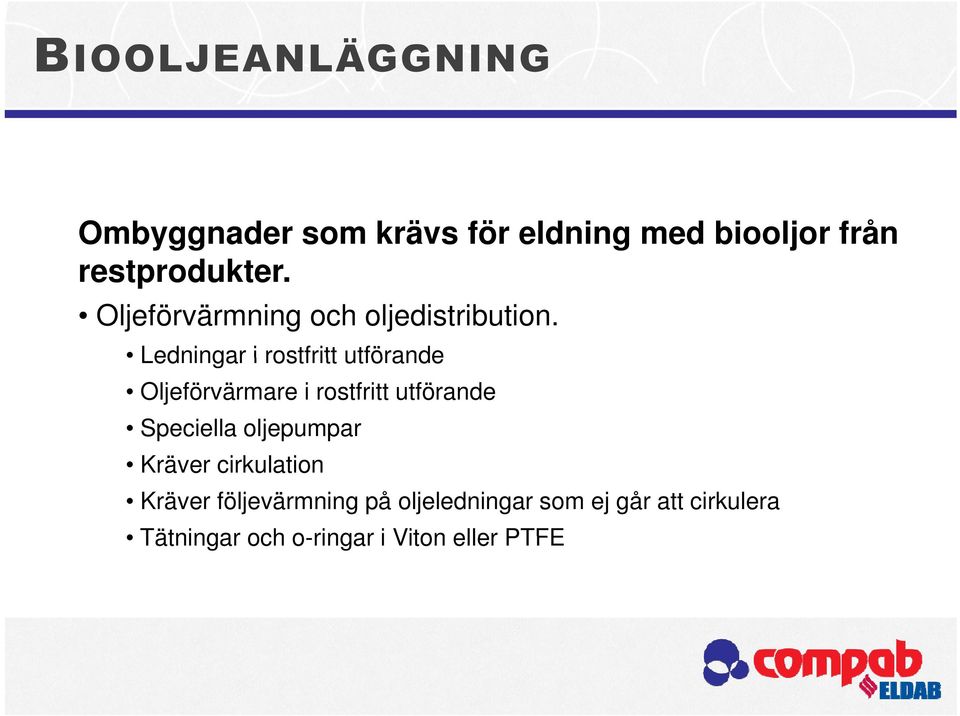

7 Oljeförvärmning och oljedistribution. Ledningar i rostfritt utförande Oljeförvärmare i rostfritt utförande Speciella oljepumpar Kräver cirkulation Kräver följevärmning på oljeledningar som ej går att cirkulera Tätningar och o-ringar i Viton eller PTFE

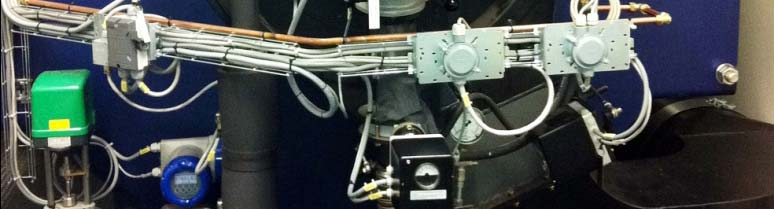

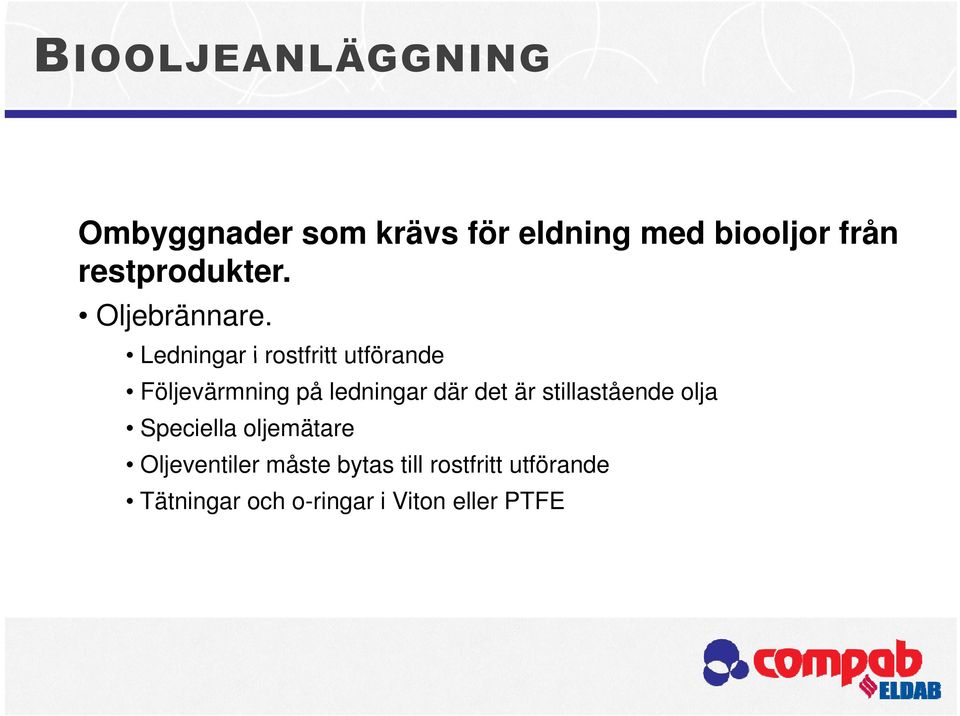

8 Oljebrännare. Ledningar i rostfritt utförande Följevärmning på ledningar där det är stillastående olja Speciella oljemätare Oljeventiler måste bytas till rostfritt utförande Tätningar och o-ringar i Viton eller PTFE

9 Flödesschema, P-I 1 st oljetank EO 1 1 st oljetank Bio 1 st panna 1 st brännare

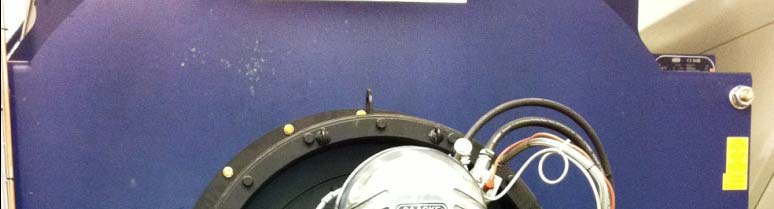

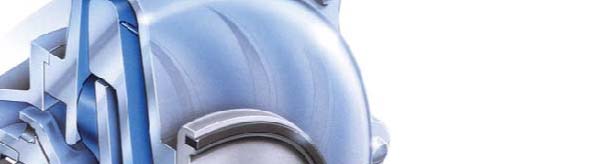

10 Brännare Rotationsbrännare Tryckoljebrännare Lansbrännare Pressluftbrännare

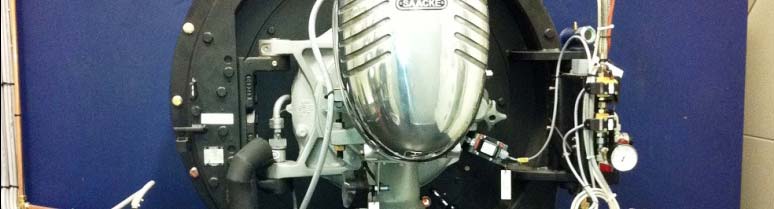

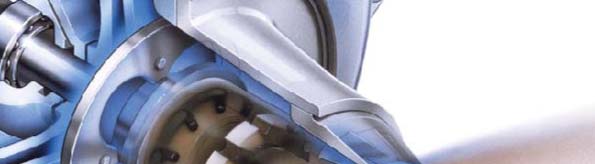

11 Brännare Rotationsbrännare Atomiserar oljan dynamiskt. Rotationskopp 6500 rpm

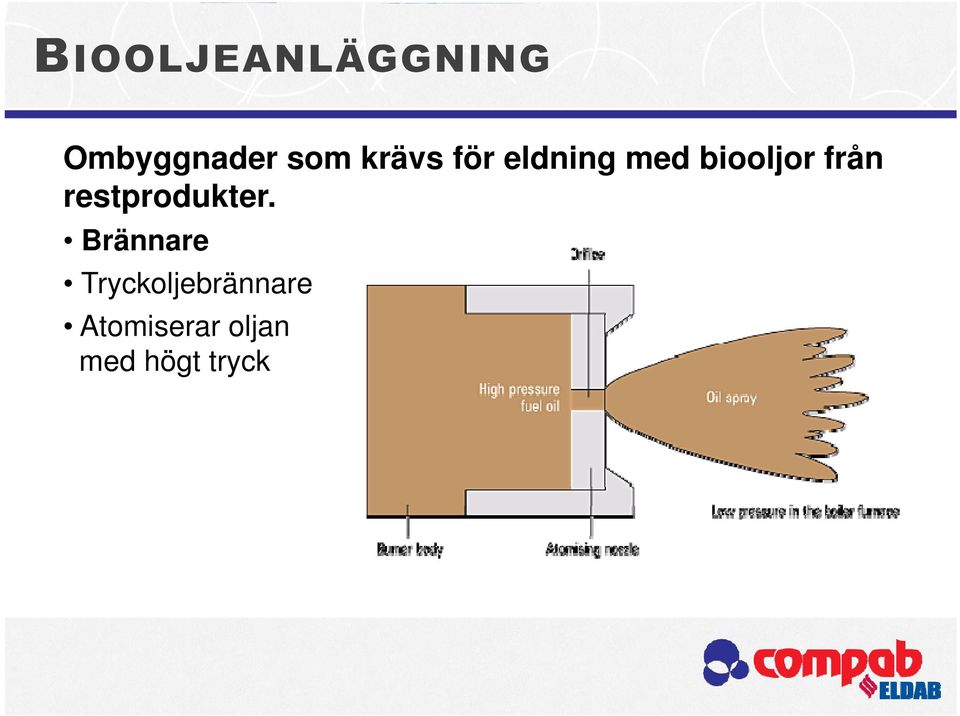

12 Brännare Tryckoljebrännare Atomiserar oljan med högt tryck

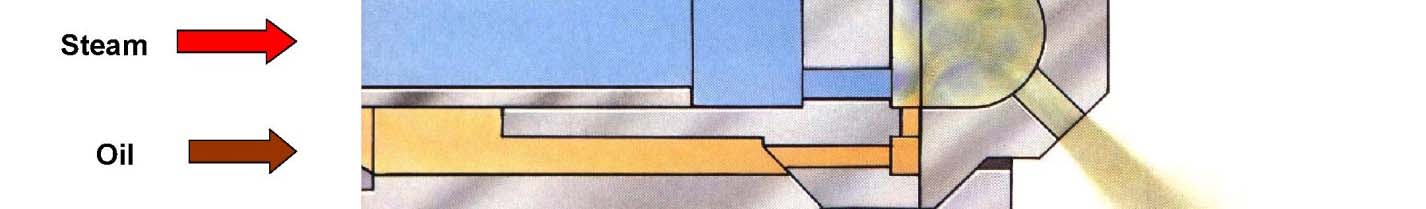

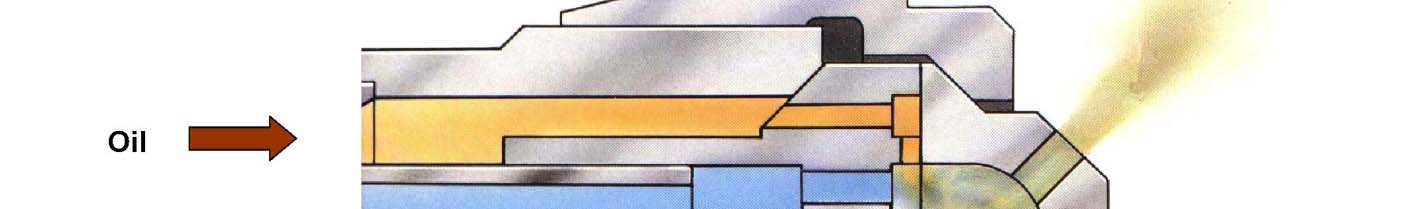

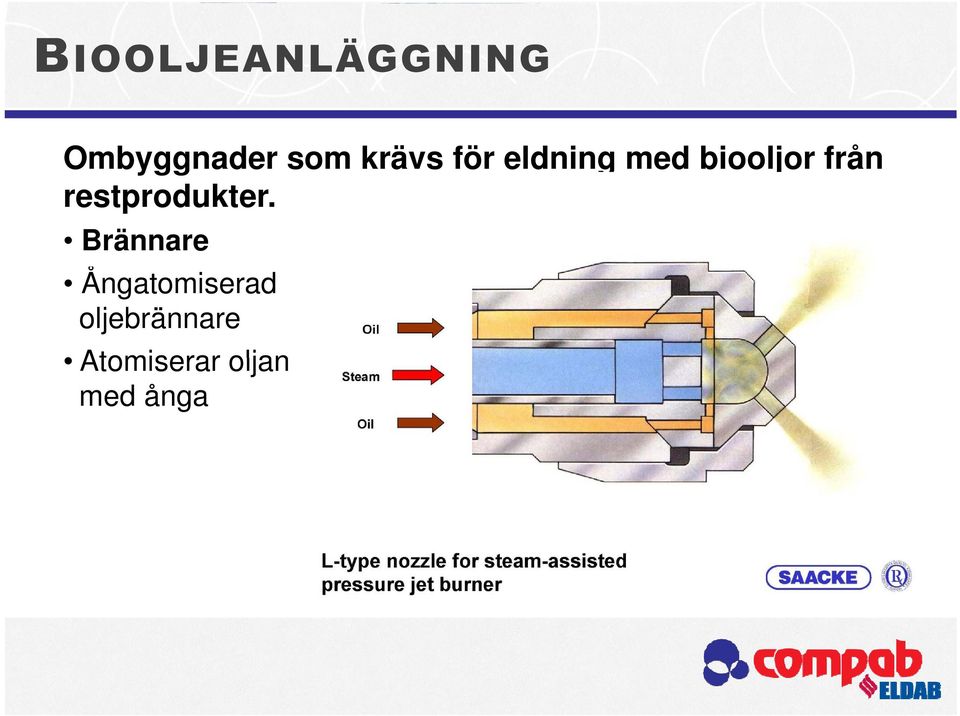

13 Brännare Ångatomiserad oljebrännare Atomiserar oljan med ånga

14 JÄMFÖRELSE Rotationsbrännare Tryckoljebrännare 2,0-3,0 bar Lågt oljetryck Högt oljetryck 30 bar Låg temperatur på oljan Hög temperatur på oljan

15 JÄMFÖRELSE Rotationsbrännare Tryckoljebrännare Stora öppningar Små öppningar Grova filter Fina filter 1 : 8 Stort reglerområde Litet reglerområde 1 : 4

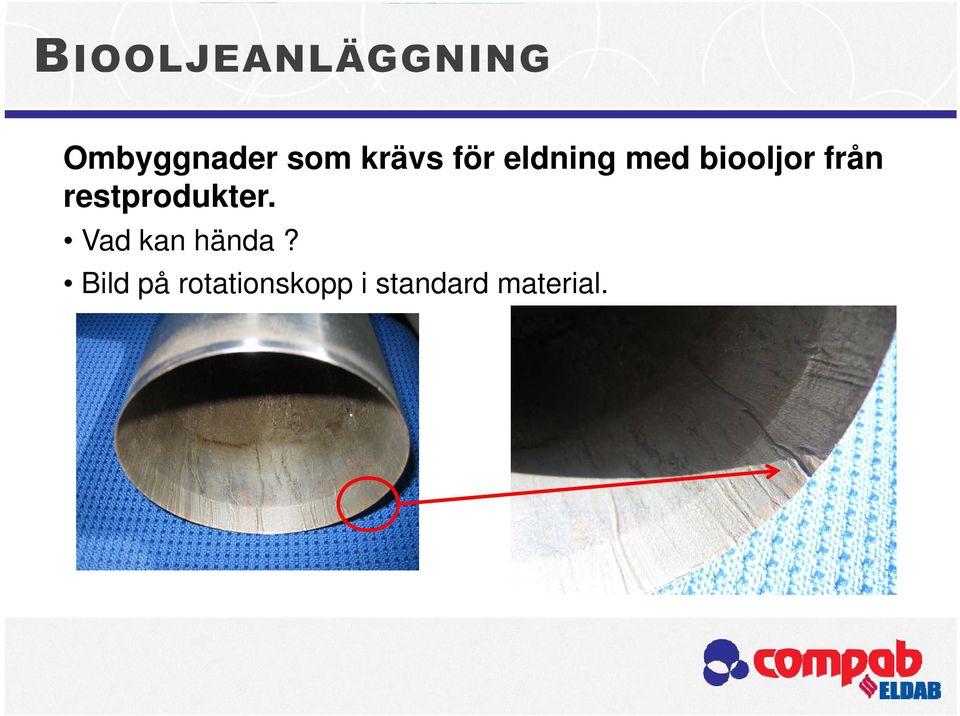

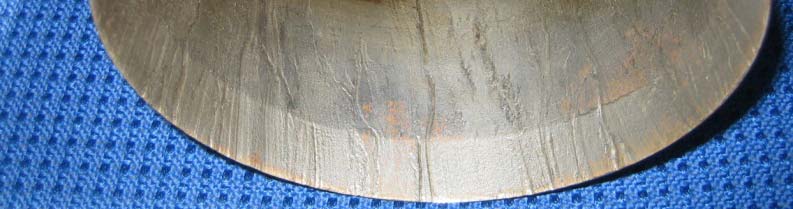

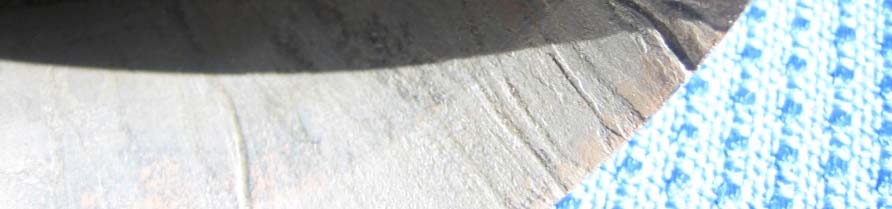

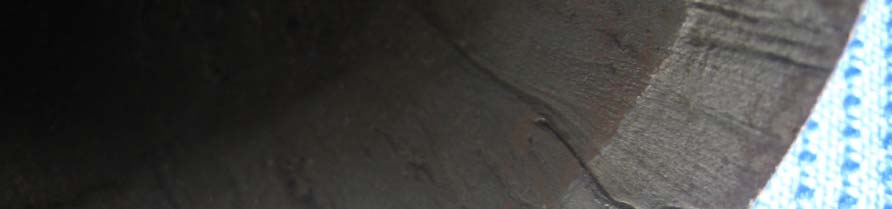

16 Vad kan hända? Bild på rotationskopp i standard material.

17 NOx Bioolja vs. EO1 i 15 MW eldrörspanna NOx i ppm NOx EO1 NOx Bioolja Oljeflöde l/h

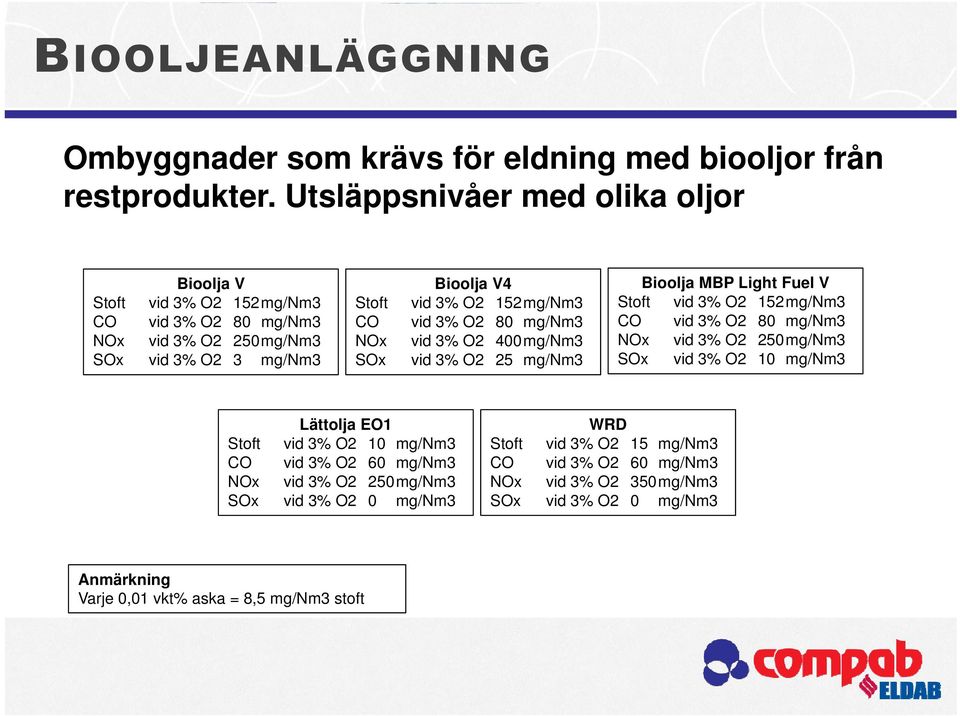

18 Utsläppsnivåer med olika oljor Bioolja V Bioolja V4 Bioolja MBP Light Fuel V Stoft vid 3% O2 152mg/Nm3 Stoft vid 3% O2 152mg/Nm3 Stoft vid 3% O2 152mg/Nm3 CO vid 3% O2 80 mg/nm3 CO vid 3% O2 80 mg/nm3 CO vid 3% O2 80 mg/nm3 NOx vid 3% O2 250mg/Nm3 NOx vid 3% O2 400mg/Nm3 NOx vid 3% O2 250mg/Nm3 SOx vid 3% O2 3 mg/nm3 SOx vid 3% O2 25 mg/nm3 SOx vid 3% O2 10 mg/nm3 Lättolja EO1 Stoft vid 3% O2 10 mg/nm3 CO vid 3% O2 60 mg/nm3 NOx vid 3% O2 250mg/Nm3 SOx vid 3% O2 0 mg/nm3 WRD Stoft vid 3% O2 15 mg/nm3 CO vid 3% O2 60 mg/nm3 NOx vid 3% O2 350mg/Nm3 SOx vid 3% O2 0 mg/nm3 Anmärkning Varje 0,01 vkt% aska = 8,5 mg/nm3 stoft
