Effektivitet & tillförlitlighet

Transkript

1 Tigex Dragluckor

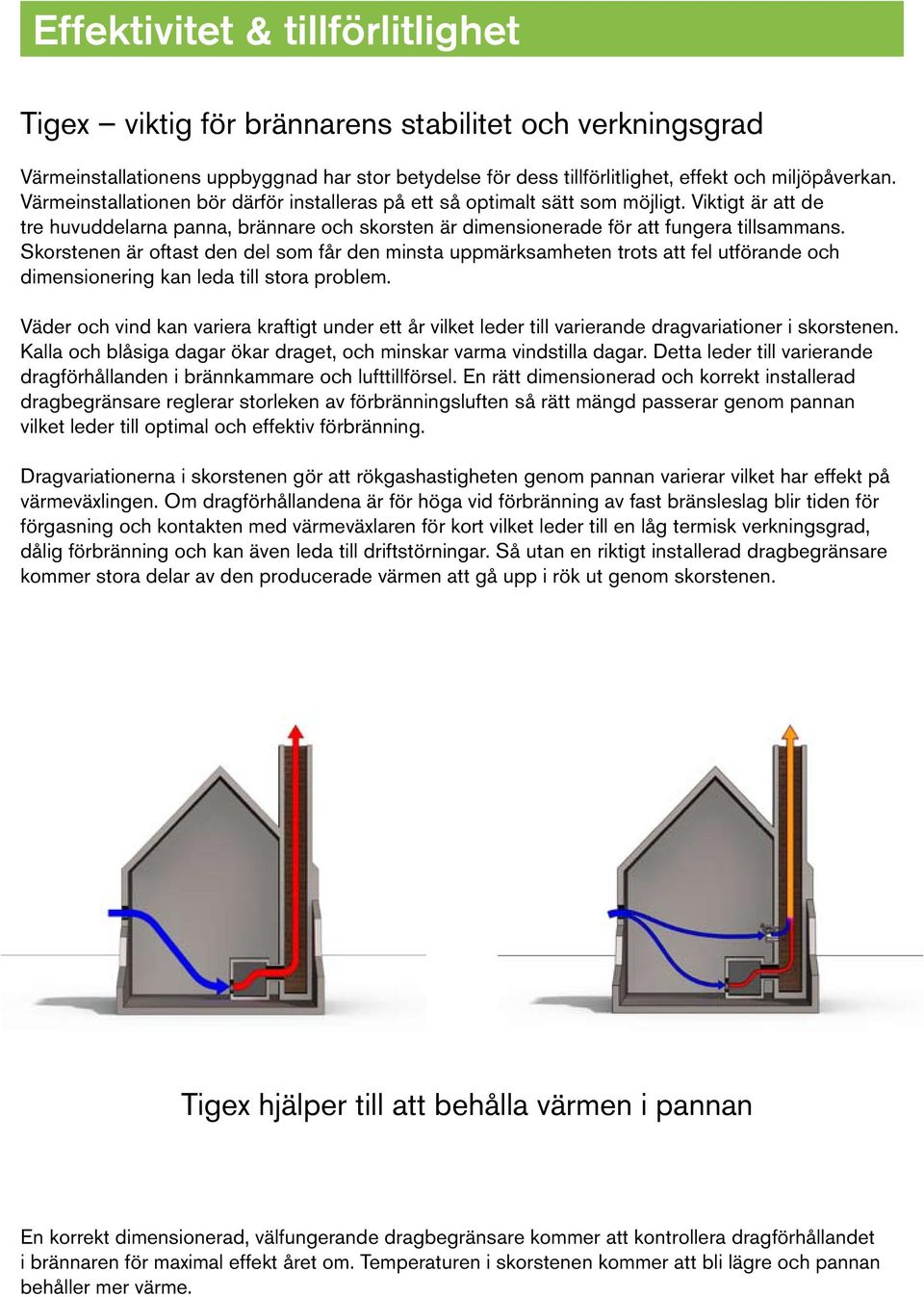

2 Effektivitet & tillförlitlighet Tigex viktig för brännarens stabilitet och verkningsgrad Värmeinstallationens uppbyggnad har stor betydelse för dess tillförlitlighet, effekt och miljöpåverkan. Värmeinstallationen bör därför installeras på ett så optimalt sätt som möjligt. Viktigt är att de tre huvuddelarna panna, brännare och skorsten är dimensionerade för att fungera tillsammans. Skorstenen är oftast den del som får den minsta uppmärksamheten trots att fel utförande och dimensionering kan leda till stora problem. Väder och vind kan variera kraftigt under ett år vilket leder till varierande dragvariationer i skorstenen. Kalla och blåsiga dagar ökar draget, och minskar varma vindstilla dagar. Detta leder till varierande dragförhållanden i brännkammare och lufttillförsel. En rätt dimensionerad och korrekt installerad dragbegränsare reglerar storleken av förbränningsluften så rätt mängd passerar genom pannan vilket leder till optimal och effektiv förbränning. Dragvariationerna i skorstenen gör att rökgashastigheten genom pannan varierar vilket har effekt på värmeväxlingen. Om dragförhållandena är för höga vid förbränning av fast bränsleslag blir tiden för förgasning och kontakten med värmeväxlaren för kort vilket leder till en låg termisk verkningsgrad, dålig förbränning och kan även leda till driftstörningar. Så utan en riktigt installerad dragbegränsare kommer stora delar av den producerade värmen att gå upp i rök ut genom skorstenen. Tigex hjälper till att behålla värmen i pannan En korrekt dimensionerad, välfungerande dragbegränsare kommer att kontrollera dragförhållandet i brännaren för maximal effekt året om. Temperaturen i skorstenen kommer att bli lägre och pannan behåller mer värme.

3 Spara energi Minskad energiförbrukning med dragbegränsare Tabellen nedan visar skillnader i energiförluster med och utan en installerad dragbegränsare. De största energiförlusterna vid en installation utan dragbegränsare uppkommer med ökad sotbildning, driftsstörning och oförbrända partiklar. Tabellen visar att vid en värmeinstallation med en pannkapacitet på 35 kw, skorstenshöjd på 12 m, utan installerad dragbegränsare blir de inre värmeförlusterna kwh/år. Vid samma installation med en korrekt dimensionerad dragbegränsare minskar förlusterna till endast 600 kwh/år. Erfarenhet visar att den totala årliga besparingen med en rätt dimensionerad installation med dragbegränsare ger en besparing på ca. 10%, beroende på varierande förhållanden. Oberoende om pannan eldas med olja, gas pellets eller ved är ett stabilt skorstensdrag viktigt för att få en fullständig förbränning I brännkammaren.

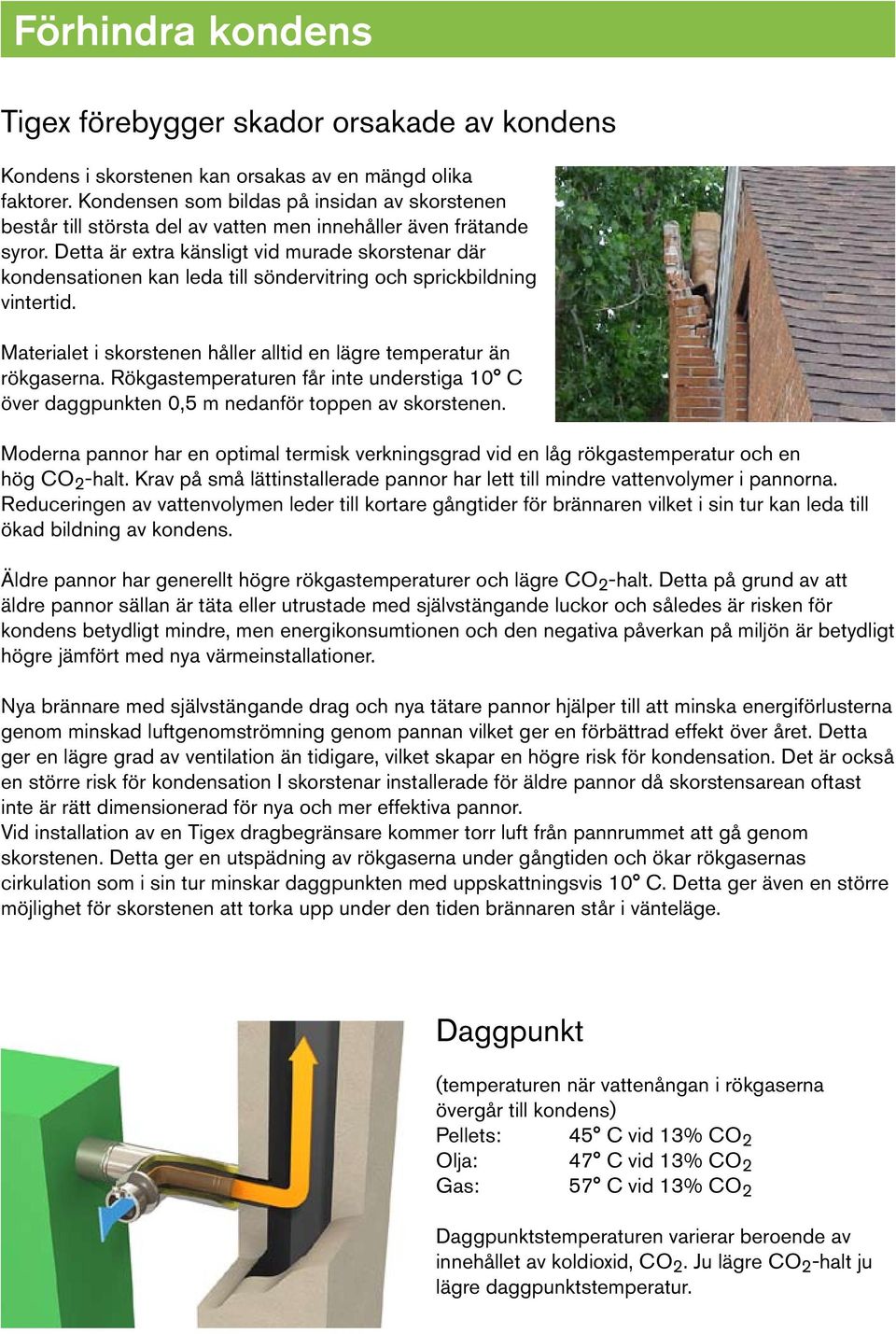

4 Förhindra kondens Tigex förebygger skador orsakade av kondens Kondens i skorstenen kan orsakas av en mängd olika faktorer. Kondensen som bildas på insidan av skorstenen består till största del av vatten men innehåller även frätande syror. Detta är extra känsligt vid murade skorstenar där kondensationen kan leda till söndervitring och sprickbildning vintertid. Materialet i skorstenen håller alltid en lägre temperatur än rökgaserna. Rökgastemperaturen får inte understiga 10 C över daggpunkten 0,5 m nedanför toppen av skorstenen. Moderna pannor har en optimal termisk verkningsgrad vid en låg rökgastemperatur och en hög CO 2 -halt. Krav på små lättinstallerade pannor har lett till mindre vattenvolymer i pannorna. Reduceringen av vattenvolymen leder till kortare gångtider för brännaren vilket i sin tur kan leda till ökad bildning av kondens. Äldre pannor har generellt högre rökgastemperaturer och lägre CO 2 -halt. Detta på grund av att äldre pannor sällan är täta eller utrustade med självstängande luckor och således är risken för kondens betydligt mindre, men energikonsumtionen och den negativa påverkan på miljön är betydligt högre jämfört med nya värmeinstallationer. Nya brännare med självstängande drag och nya tätare pannor hjälper till att minska energiförlusterna genom minskad luftgenomströmning genom pannan vilket ger en förbättrad effekt över året. Detta ger en lägre grad av ventilation än tidigare, vilket skapar en högre risk för kondensation. Det är också en större risk för kondensation I skorstenar installerade för äldre pannor då skorstensarean oftast inte är rätt dimensionerad för nya och mer effektiva pannor. Vid installation av en Tigex dragbegränsare kommer torr luft från pannrummet att gå genom skorstenen. Detta ger en utspädning av rökgaserna under gångtiden och ökar rökgasernas cirkulation som i sin tur minskar daggpunkten med uppskattningsvis 10 C. Detta ger även en större möjlighet för skorstenen att torka upp under den tiden brännaren står i vänteläge. Daggpunkt (temperaturen när vattenångan i rökgaserna övergår till kondens) Pellets: 45 C vid 13% CO 2 Olja: 47 C vid 13% CO 2 Gas: 57 C vid 13% CO 2 Daggpunktstemperaturen varierar beroende av innehållet av koldioxid, CO 2. Ju lägre CO 2 -halt ju lägre daggpunktstemperatur.

5 Fördelar Design i rostfritt stål Dragbegränsare är utsatta för en tuff miljö och blir exponerade för sotpartiklar, fukt och korrosiva kemikalier. Tigex dragbegränsare är konstruerade i rostfritt material för högsta kvalité med ett högtemperatur beständigt tätningsmaterial. Tigex unika konstruktion och material möjliggör en bibehållen reglernoggrannhet av dragförhållandena i många år. Gastät design Tigex 50 s geniala gastäta designen gör att luckan sluter tät mot öppningens tätning. Genom att luckans axel är monterad på baksidan från öppningen blir dragbegränsaren helt tät och ingen rök kan strömma ut genom den när luckan är stängd vilket gör att Tigex 50 är helt tät. Baksida Tyst driftsgång Tigex 50 kommer att arbeta tyst med sin genialiska konstruktion av lucka. Dämparluckan öppnar och stänger tyst då inga metallytor slår mot varandra. Installation av Tigex 25 i alla vinklar Tigex 25 är den enda fullt utbalanserade dragbegränsaren på markanden. I praktiken betyder det att den kan placeras i alla positioner (vinklad, vertikal och horisontell). Många olika sorters adaptrar för största flexibilitet Med många år som ledande tillverkare av dragbegränsare i Skandinavien har vi stor erfarenhet vad det gäller utveckling av adaptrar för att passa en stor mängd av varierande installationer. Kontakta oss för mer information.

6 Teknisk data Effekt Modell Effekt Max. skorstenshöjd Max. skorstensdiam./area Tigex 25 upp till 25 kw upp till 8 m Ø130 mm/169 cm² Tigex 50 upp till 100 kw upp till 14 m Ø200 mm/338 cm² Testad enligt DIN 4795 Dragbegränsaren Tigex är grundligt testad enligt DIN Tigex 25 svarar mot kriterierna för luftgrupp 2. Tigex 50 svarar mot kriterierna för luftgrupp 4. Mätvärdena i tabellen visar reglerskillnaderna i Pa. Enligt DIN 4795 skall tryckskillnaderna mätas från 10 Pa (punkten är markera med 0 i tabellen). Tigex 50 håller en stabil kurva över minimikravet för luftgrupp 4. Tigex 25 håller en stabil kurva över minimikravet för luftgrupp 2. Reglernoggrannhet Dragbegränsarens reglernoggrannhet är viktig för att uppnå en maximal energibesparing, och för att förebygga kondensation i skorstenen vilket kan leda till dyrbara skador. Tigex dragbegränsare är tested enligt DIN Tabellen visar Tigex 50 s reglernoggrannhet vid öppnings- och stängningstryck (grön kurva) samt det önskvärda värdena (svart kurva). Undertryck i skorsten Pa Inställt värde Pa

7 Användningsområden Installera alltid en Tigex Ett stort antal oljebrännare för villor som säljs idag är installeras i äldre värmesystem kopplade till gamla skorstenar och/eller skorstenar med otillräcklig isolering. Dessa äldre skorstenar har oftast en för stor innerdiameter för moderna effektiva pannor. Vid byte från olja till ved eller pellets är problem oftast det motsatta då rökgasvolymerna ökar vid förbränning av fasta bränsleslag och kräver en stor skorstensarea. Bästa lösningen är att installera en korrekt dimensionerat rostfritt rökrör inuti den befintliga skorstenen i kombination med en Tigex dragbegränsare. Att installera endast ett rostfritt rökrör utan Tigex skulle göra det omöjligt att få en stabil förbränning i brännkammaren året om. Utan Tigex ökar även risken för kondensation. Olika adaptrar för största flexibilitet SPX Tigerholm Products AB har sålt dragbegränsare till Skandinavien i över 20 år. En av våra specialiteter är att tillverka adaptrar för att passa ett stort sortiment av applikationer. Här nedan visas ett urval. Tigex 25 Tigex 50
