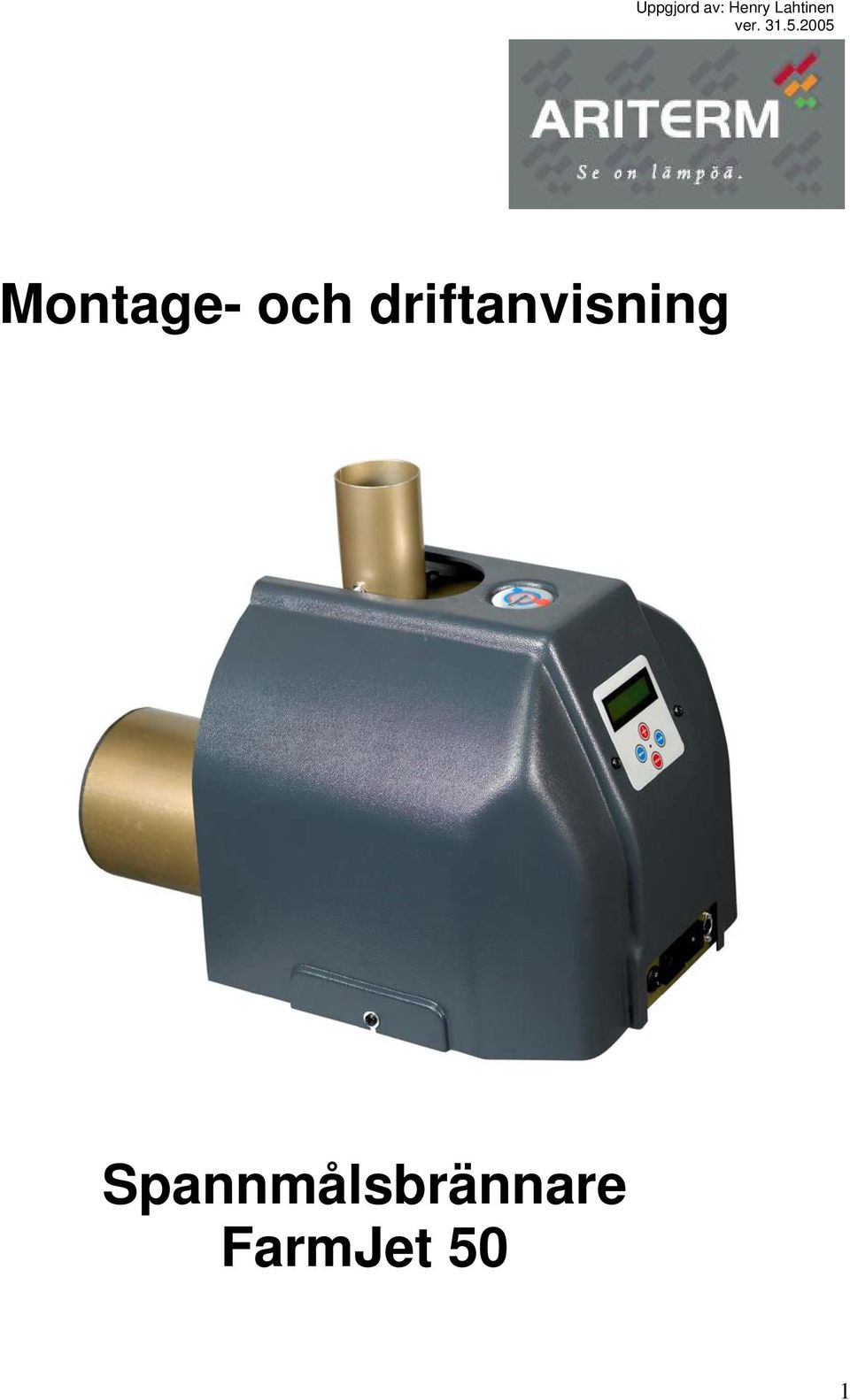

1 Montage- och driftanvisning Spannmålsbrännare FarmJet 50 1

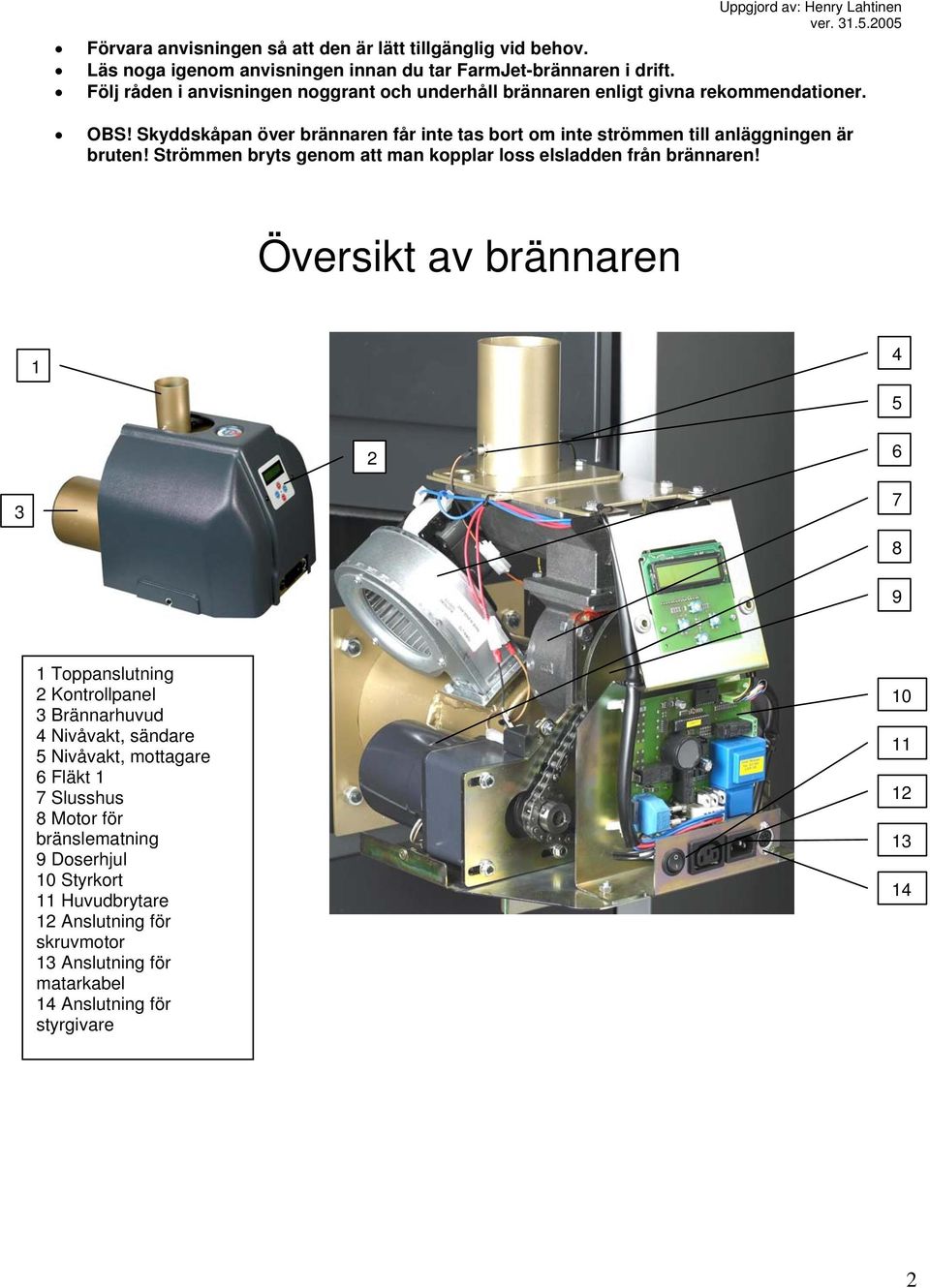

2 Förvara anvisningen så att den är lätt tillgänglig vid behov. Läs noga igenom anvisningen innan du tar FarmJet-brännaren i drift. Följ råden i anvisningen noggrant och underhåll brännaren enligt givna rekommendationer. OBS! Skyddskåpan över brännaren får inte tas bort om inte strömmen till anläggningen är bruten! Strömmen bryts genom att man kopplar loss elsladden från brännaren! Översikt av brännaren Toppanslutning 2 Kontrollpanel 3 Brännarhuvud 4 Nivåvakt, sändare 5 Nivåvakt, mottagare 6 Fläkt 1 7 Slusshus 8 Motor för bränslematning 9 Doserhjul 10 Styrkort 11 Huvudbrytare 12 Anslutning för skruvmotor 13 Anslutning för matarkabel 14 Anslutning för styrgivare

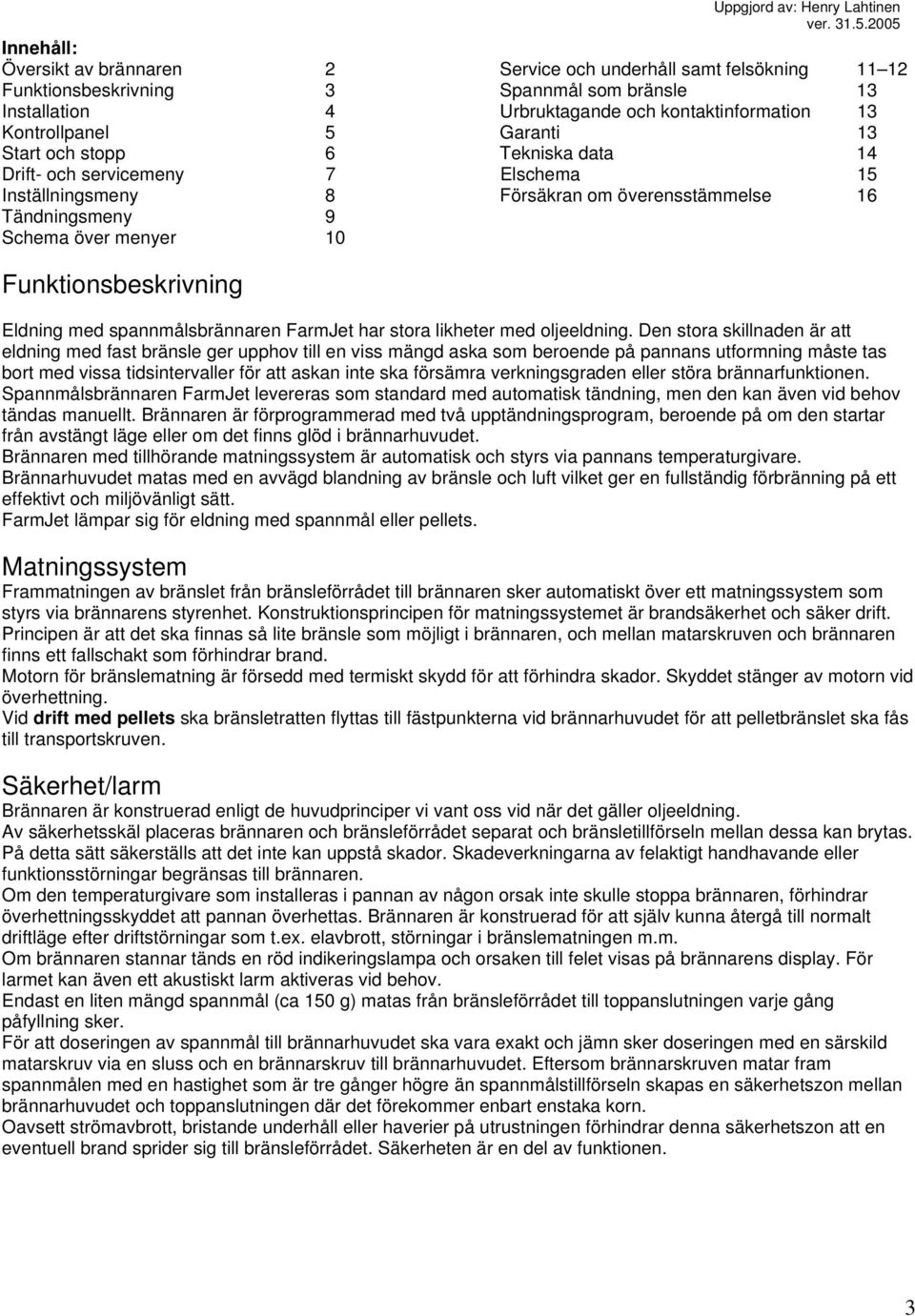

3 Innehåll: Översikt av brännaren 2 Service och underhåll samt felsökning Funktionsbeskrivning 3 Spannmål som bränsle 13 Installation 4 Urbruktagande och kontaktinformation 13 Kontrollpanel 5 Garanti 13 Start och stopp 6 Tekniska data 14 Drift- och servicemeny 7 Elschema 15 Inställningsmeny 8 Försäkran om överensstämmelse 16 Tändningsmeny 9 Schema över menyer 10 Funktionsbeskrivning Eldning med spannmålsbrännaren FarmJet har stora likheter med oljeeldning. Den stora skillnaden är att eldning med fast bränsle ger upphov till en viss mängd aska som beroende på pannans utformning måste tas bort med vissa tidsintervaller för att askan inte ska försämra verkningsgraden eller störa brännarfunktionen. Spannmålsbrännaren FarmJet levereras som standard med automatisk tändning, men den kan även vid behov tändas manuellt. Brännaren är förprogrammerad med två upptändningsprogram, beroende på om den startar från avstängt läge eller om det finns glöd i brännarhuvudet. Brännaren med tillhörande matningssystem är automatisk och styrs via pannans temperaturgivare. Brännarhuvudet matas med en avvägd blandning av bränsle och luft vilket ger en fullständig förbränning på ett effektivt och miljövänligt sätt. FarmJet lämpar sig för eldning med spannmål eller pellets. Matningssystem Frammatningen av bränslet från bränsleförrådet till brännaren sker automatiskt över ett matningssystem som styrs via brännarens styrenhet. Konstruktionsprincipen för matningssystemet är brandsäkerhet och säker drift. Principen är att det ska finnas så lite bränsle som möjligt i brännaren, och mellan matarskruven och brännaren finns ett fallschakt som förhindrar brand. Motorn för bränslematning är försedd med termiskt skydd för att förhindra skador. Skyddet stänger av motorn vid överhettning. Vid drift med pellets ska bränsletratten flyttas till fästpunkterna vid brännarhuvudet för att pelletbränslet ska fås till transportskruven. Säkerhet/larm Brännaren är konstruerad enligt de huvudprinciper vi vant oss vid när det gäller oljeeldning. Av säkerhetsskäl placeras brännaren och bränsleförrådet separat och bränsletillförseln mellan dessa kan brytas. På detta sätt säkerställs att det inte kan uppstå skador. Skadeverkningarna av felaktigt handhavande eller funktionsstörningar begränsas till brännaren. Om den temperaturgivare som installeras i pannan av någon orsak inte skulle stoppa brännaren, förhindrar överhettningsskyddet att pannan överhettas. Brännaren är konstruerad för att själv kunna återgå till normalt driftläge efter driftstörningar som t.ex. elavbrott, störningar i bränslematningen m.m. Om brännaren stannar tänds en röd indikeringslampa och orsaken till felet visas på brännarens display. För larmet kan även ett akustiskt larm aktiveras vid behov. Endast en liten mängd spannmål (ca 150 g) matas från bränsleförrådet till toppanslutningen varje gång påfyllning sker. För att doseringen av spannmål till brännarhuvudet ska vara exakt och jämn sker doseringen med en särskild matarskruv via en sluss och en brännarskruv till brännarhuvudet. Eftersom brännarskruven matar fram spannmålen med en hastighet som är tre gånger högre än spannmålstillförseln skapas en säkerhetszon mellan brännarhuvudet och toppanslutningen där det förekommer enbart enstaka korn. Oavsett strömavbrott, bristande underhåll eller haverier på utrustningen förhindrar denna säkerhetszon att en eventuell brand sprider sig till bränsleförrådet. Säkerheten är en del av funktionen. 3

4 Installation Uppgjord av: Henry Lahtinen Kontrollera omedelbart när leveransen har anlänt att alla delar som nämns i rapporten över slutkontrollen finns med och att leveransen är oskadd. Följande utrustning följer med spannmålsbrännaren FarmJet: Anslutningsledning för överhettningsskydd Skarvkabel för rökgasgivare Temperaturgivare för panna Temperaturgivare för rökgas Termostatkabel Handtag för lyft (inte på bilden) Anslutningskabel ~240 V med stickkontakt (inte på bilden) OBS! Brännarleveransen inkluderar inte överhettningsskyddet. Panntermostat I brännarautomatiken ingår en justerbar termostat. Temperaturgivaren installeras i dykröret upptill i pannan så att den påverkas av pannvattnets temperatur. Om pannan är försedd med en brännartermostat, tas den ur bruk. Överhettningsskydd Överhettningsskyddet är en obligatorisk säkerhetsutrustning som stoppar brännaren om panntermostaten inte skulle fungera. Överhettningsskyddet ingår inte i brännarleveransen. Överhettningsskyddets givare monteras på samma sätt som panngivaren. Om överhettningsskyddet saknas förhindras pannans funktion. Rökgasgivare Rökgasgivarens uppgift är att förmedla information om temperaturen på rökgasen till displayen och meddela om behovet av sotning. Givaren inverkar inte på den egentliga funktionen. Rökgasgivaren känns igen på det värmebeständiga ledningsskyddet nere vid sensorn. Givaren installeras i pannans anslutningskanal så att värmen i rökgasen överförs till givaren. Observera att givaren inte skadas i samband med att pannan sotas. Matningssystem 4

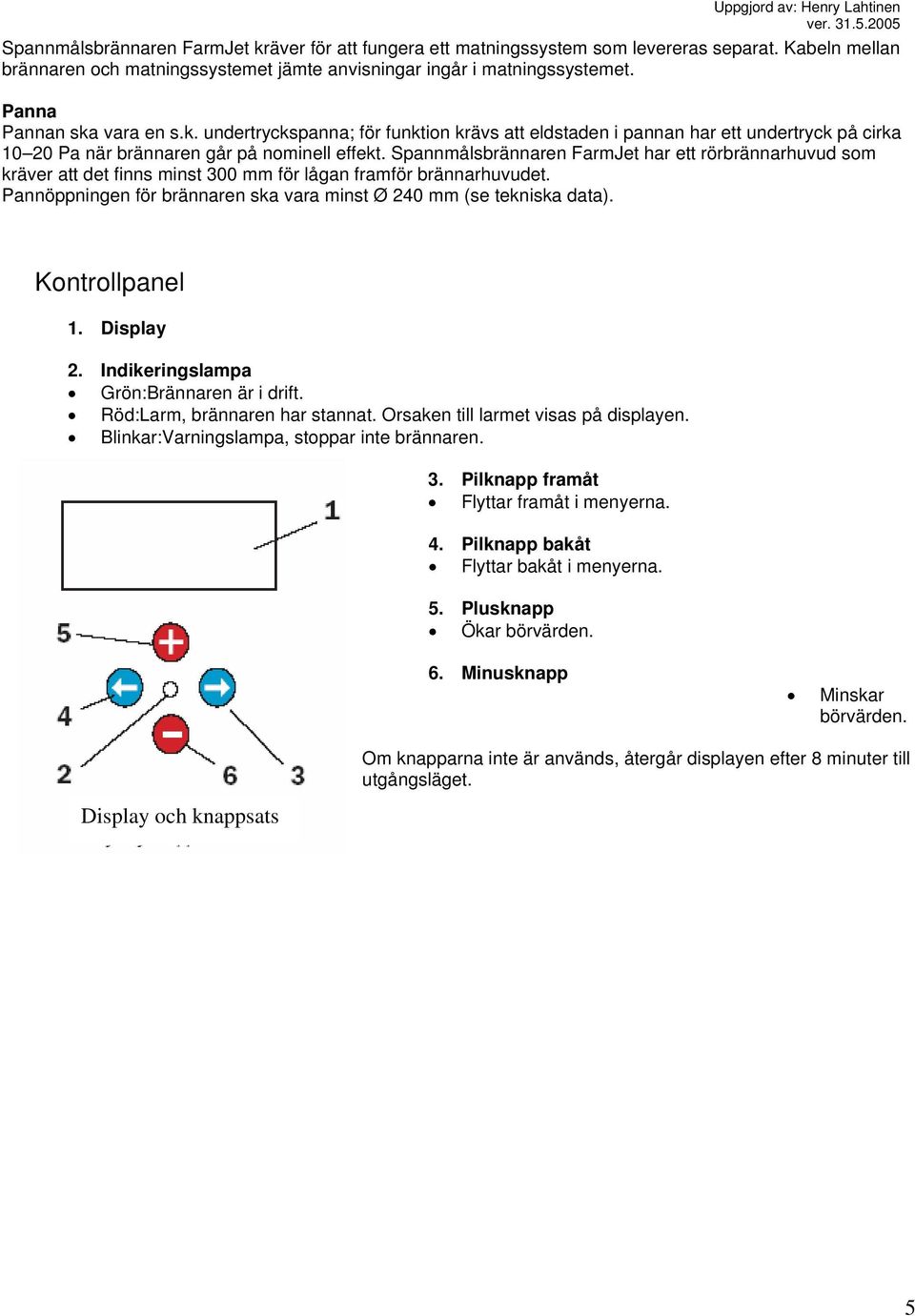

5 Spannmålsbrännaren FarmJet kräver för att fungera ett matningssystem som levereras separat. Kabeln mellan brännaren och matningssystemet jämte anvisningar ingår i matningssystemet. Panna Pannan ska vara en s.k. undertryckspanna; för funktion krävs att eldstaden i pannan har ett undertryck på cirka Pa när brännaren går på nominell effekt. Spannmålsbrännaren FarmJet har ett rörbrännarhuvud som kräver att det finns minst 300 mm för lågan framför brännarhuvudet. Pannöppningen för brännaren ska vara minst Ø 240 mm (se tekniska data). Kontrollpanel 1. Display 2. Indikeringslampa Grön:Brännaren är i drift. Röd:Larm, brännaren har stannat. Orsaken till larmet visas på displayen. Blinkar:Varningslampa, stoppar inte brännaren. 3. Pilknapp framåt Flyttar framåt i menyerna. 4. Pilknapp bakåt Flyttar bakåt i menyerna. 5. Plusknapp Ökar börvärden. 6. Minusknapp Minskar börvärden. Om knapparna inte är används, återgår displayen efter 8 minuter till utgångsläget. Display och knappsats 5

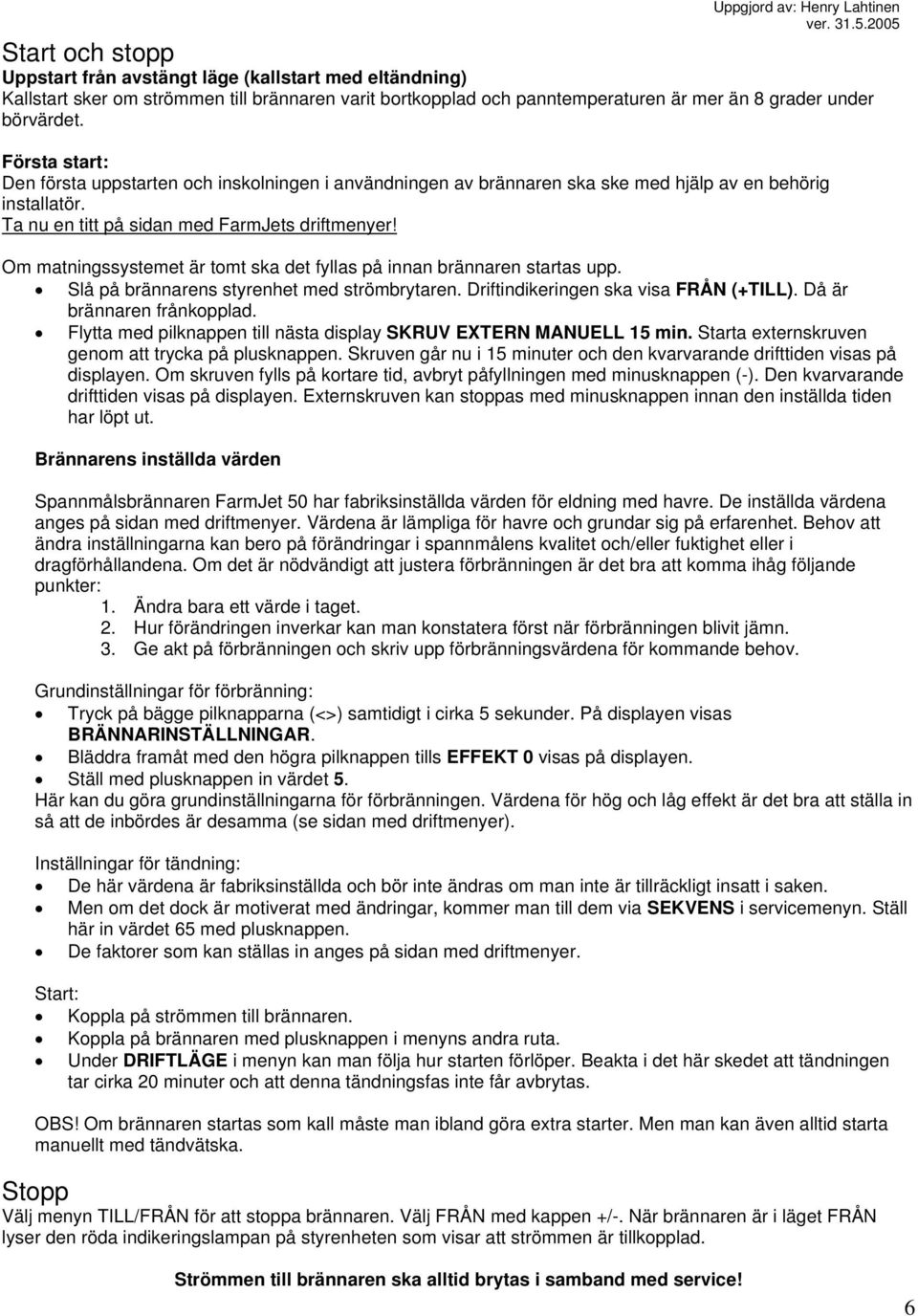

6 Start och stopp Uppstart från avstängt läge (kallstart med eltändning) Kallstart sker om strömmen till brännaren varit bortkopplad och panntemperaturen är mer än 8 grader under börvärdet. Första start: Den första uppstarten och inskolningen i användningen av brännaren ska ske med hjälp av en behörig installatör. Ta nu en titt på sidan med FarmJets driftmenyer! Om matningssystemet är tomt ska det fyllas på innan brännaren startas upp. Slå på brännarens styrenhet med strömbrytaren. Driftindikeringen ska visa FRÅN (+TILL). Då är brännaren frånkopplad. Flytta med pilknappen till nästa display SKRUV EXTERN MANUELL 15 min. Starta externskruven genom att trycka på plusknappen. Skruven går nu i 15 minuter och den kvarvarande drifttiden visas på displayen. Om skruven fylls på kortare tid, avbryt påfyllningen med minusknappen (-). Den kvarvarande drifttiden visas på displayen. Externskruven kan stoppas med minusknappen innan den inställda tiden har löpt ut. Brännarens inställda värden Spannmålsbrännaren FarmJet 50 har fabriksinställda värden för eldning med havre. De inställda värdena anges på sidan med driftmenyer. Värdena är lämpliga för havre och grundar sig på erfarenhet. Behov att ändra inställningarna kan bero på förändringar i spannmålens kvalitet och/eller fuktighet eller i dragförhållandena. Om det är nödvändigt att justera förbränningen är det bra att komma ihåg följande punkter: 1. Ändra bara ett värde i taget. 2. Hur förändringen inverkar kan man konstatera först när förbränningen blivit jämn. 3. Ge akt på förbränningen och skriv upp förbränningsvärdena för kommande behov. Grundinställningar för förbränning: Tryck på bägge pilknapparna (<>) samtidigt i cirka 5 sekunder. På displayen visas BRÄNNARINSTÄLLNINGAR. Bläddra framåt med den högra pilknappen tills EFFEKT 0 visas på displayen. Ställ med plusknappen in värdet 5. Här kan du göra grundinställningarna för förbränningen. Värdena för hög och låg effekt är det bra att ställa in så att de inbördes är desamma (se sidan med driftmenyer). Inställningar för tändning: De här värdena är fabriksinställda och bör inte ändras om man inte är tillräckligt insatt i saken. Men om det dock är motiverat med ändringar, kommer man till dem via SEKVENS i servicemenyn. Ställ här in värdet 65 med plusknappen. De faktorer som kan ställas in anges på sidan med driftmenyer. Start: Koppla på strömmen till brännaren. Koppla på brännaren med plusknappen i menyns andra ruta. Under DRIFTLÄGE i menyn kan man följa hur starten förlöper. Beakta i det här skedet att tändningen tar cirka 20 minuter och att denna tändningsfas inte får avbrytas. OBS! Om brännaren startas som kall måste man ibland göra extra starter. Men man kan även alltid starta manuellt med tändvätska. Stopp Välj menyn TILL/FRÅN för att stoppa brännaren. Välj FRÅN med kappen +/-. När brännaren är i läget FRÅN lyser den röda indikeringslampan på styrenheten som visar att strömmen är tillkopplad. Strömmen till brännaren ska alltid brytas i samband med service! 6

7 Displaytexter och inställningsmöjligheter Följande tabeller ger en översikt över de viktigaste meddelanden som visas på styrenhetens display (noggrannare beskrivning på sidan med driftmenyerna). Eftersom programmeringen har gjorts för pellets måste man i stället för pellets tänka sig spannmål. Driftmeny Meddelande Beskrivning Inställningsmöjligheter TEMPERATUR PANNA (73(80)) Pannvattnets temperatur (börvärde inom parentes) Börvärde; C TILL (-FRÅN) Startar och stoppar brännaren. I läget Från visar nästa meny Till och från Skruv extern manuell. BRÄNSLEVAL (PELLETS) Eldningssätt väljs. Pellets, pellets + el, el DRIFTLÄGE (MAX) Visar brännarens driftläge. För information, kan inte ställas in TEMPERATUR RÖKGAS Visar rökgasens temperatur. För information, kan inte ställas in DRIFTTID Visar drifttiderna. Räknaren nollställs genom att man trycker på För information, kan inte ställas in + och samtidigt i 3 sekunder. PELLETSFÖRRÅD Visar information om Inmatningskoefficient, pelletsförrådet. pelletsförrådets storlek SERVICE Externskruvens drifttid h, Visar larm om behov av underhåll max. rökgastemperatur av panna och brännare. C EL STEG Servicemeny (Till den här menyn kommer man genom att samtidigt trycka på båda pilknapparna i 5 sekunder.) Meddelande Beskrivning Inställningsmöjligheter NIVÅVAKT (0(70)) % OPTOVAKT (99(20)) % Elmotstånden kan tas i bruk genom att man väljer 3. Nivåvaktens läge och inställning av känslighet. Om känsligheten behöver ökas, öka värdet inom parentes. Den optiska flamvaktens läge och inställning av känslighet. Om känsligheten behöver ökas, öka värdet inom parentes. Elmotstånd i bruk/ur bruk, temperaturdifferensen till börvärde vid vilket motståndet startar % 1 98 % TEST Olika funktioner kan testas Se sidan med driftmenyer 7

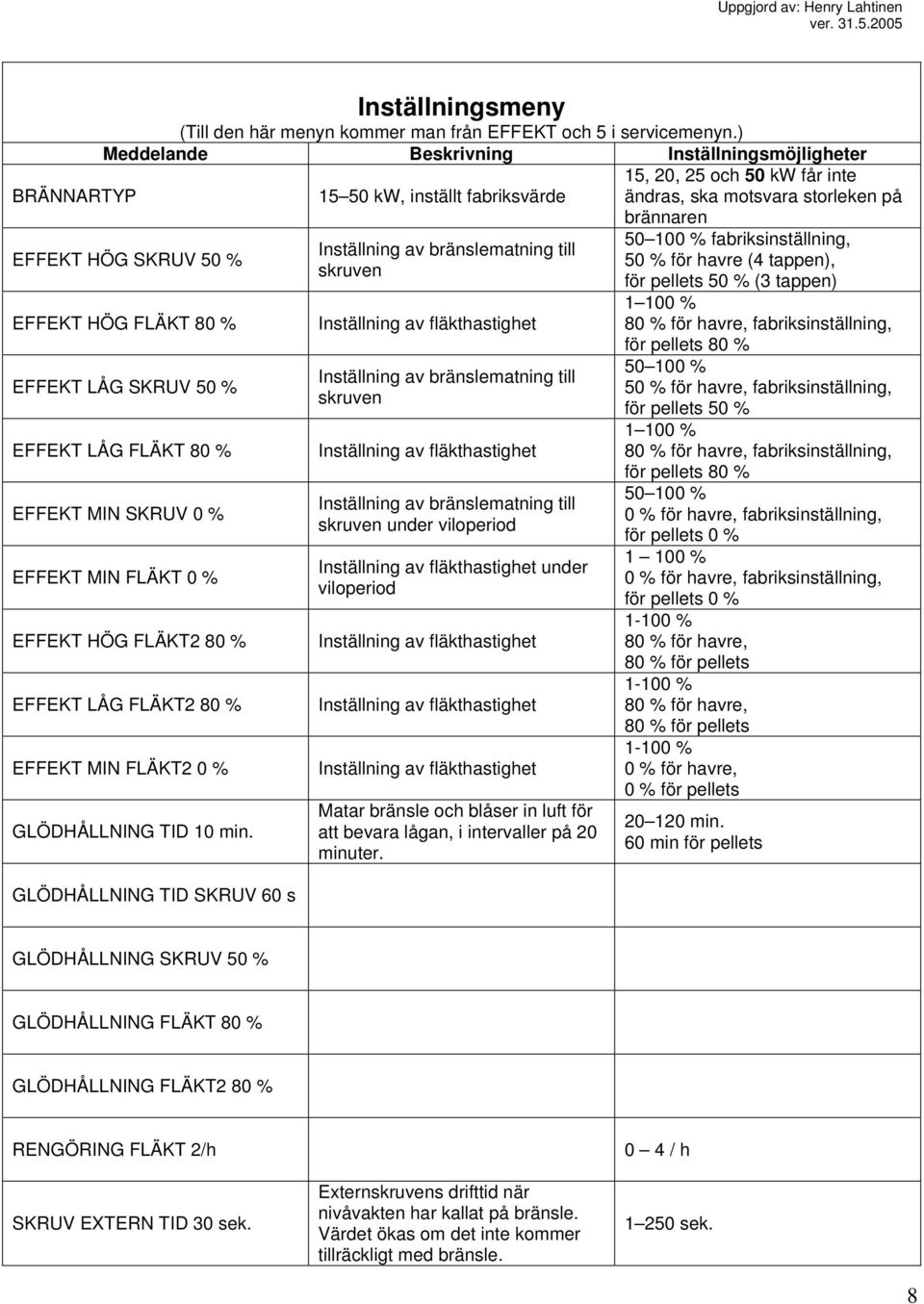

8 Inställningsmeny (Till den här menyn kommer man från EFFEKT och 5 i servicemenyn.) Meddelande Beskrivning Inställningsmöjligheter BRÄNNARTYP kw, inställt fabriksvärde 15, 20, 25 och 50 kw får inte ändras, ska motsvara storleken på EFFEKT HÖG SKRUV 50 % EFFEKT HÖG FLÄKT 80 % EFFEKT LÅG SKRUV 50 % EFFEKT LÅG FLÄKT 80 % EFFEKT MIN SKRUV 0 % EFFEKT MIN FLÄKT 0 % EFFEKT HÖG FLÄKT2 80 % EFFEKT LÅG FLÄKT2 80 % EFFEKT MIN FLÄKT2 0 % GLÖDHÅLLNING TID 10 min. GLÖDHÅLLNING TID SKRUV 60 s Inställning av bränslematning till skruven Inställning av fläkthastighet Inställning av bränslematning till skruven Inställning av fläkthastighet Inställning av bränslematning till skruven under viloperiod Inställning av fläkthastighet under viloperiod Inställning av fläkthastighet Inställning av fläkthastighet Inställning av fläkthastighet Matar bränsle och blåser in luft för att bevara lågan, i intervaller på 20 minuter. brännaren % fabriksinställning, 50 % för havre (4 tappen), för pellets 50 % (3 tappen) % 80 % för havre, fabriksinställning, för pellets 80 % % 50 % för havre, fabriksinställning, för pellets 50 % % 80 % för havre, fabriksinställning, för pellets 80 % % 0 % för havre, fabriksinställning, för pellets 0 % % 0 % för havre, fabriksinställning, för pellets 0 % % 80 % för havre, 80 % för pellets % 80 % för havre, 80 % för pellets % 0 % för havre, 0 % för pellets min. 60 min för pellets GLÖDHÅLLNING SKRUV 50 % GLÖDHÅLLNING FLÄKT 80 % GLÖDHÅLLNING FLÄKT2 80 % RENGÖRING FLÄKT 2/h SKRUV EXTERN TID 30 sek. Externskruvens drifttid när nivåvakten har kallat på bränsle. Värdet ökas om det inte kommer tillräckligt med bränsle. 0 4 / h sek. 8

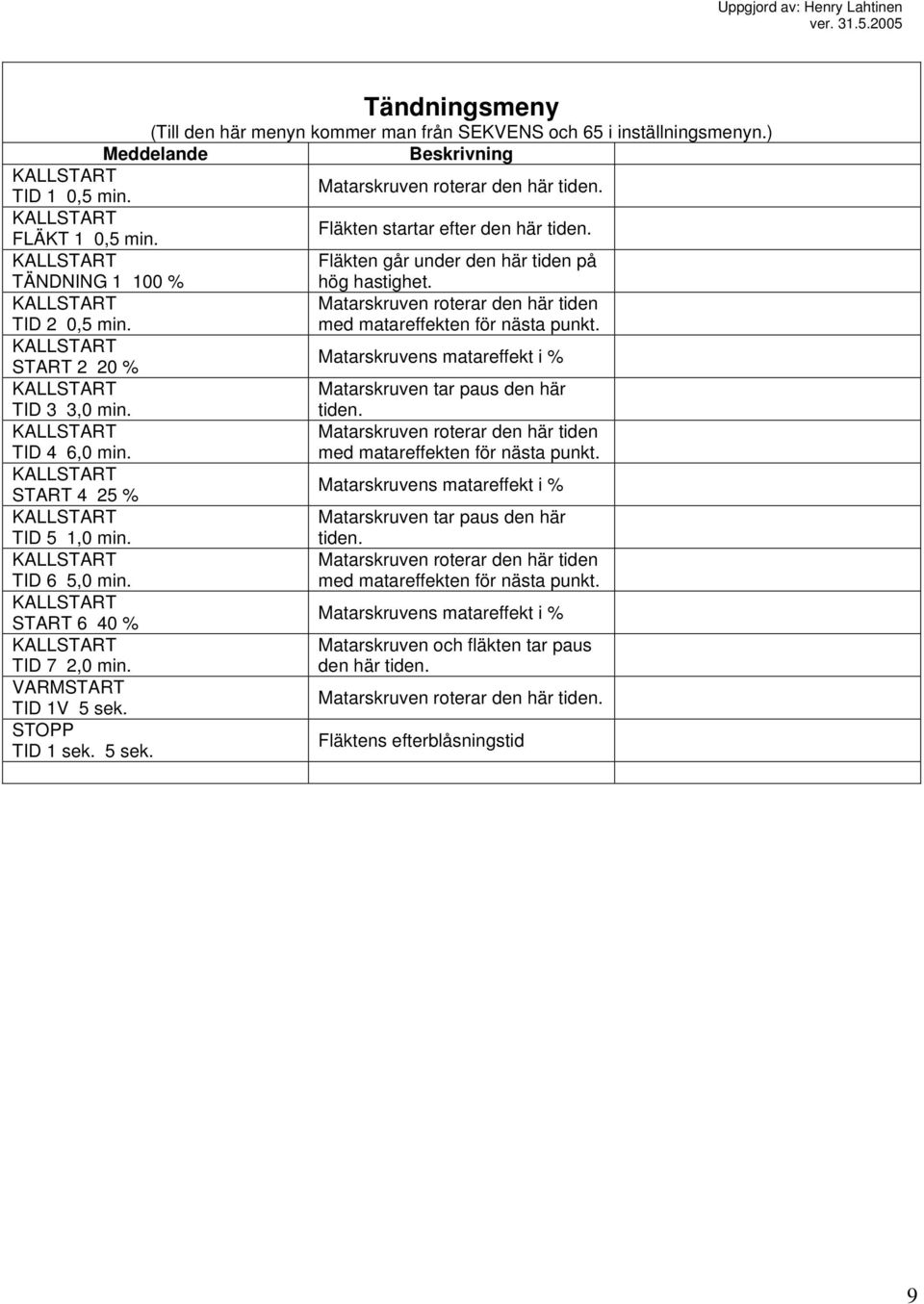

9 Tändningsmeny (Till den här menyn kommer man från SEKVENS och 65 i inställningsmenyn.) Meddelande Beskrivning TID 1 0,5 min. Matarskruven roterar den här tiden. FLÄKT 1 0,5 min. Fläkten startar efter den här tiden. TÄNDNING % Fläkten går under den här tiden på hög hastighet. TID 2 0,5 min. Matarskruven roterar den här tiden med matareffekten för nästa punkt. START 2 20 % Matarskruvens matareffekt i % TID 3 3,0 min. Matarskruven tar paus den här tiden. TID 4 6,0 min. Matarskruven roterar den här tiden med matareffekten för nästa punkt. START 4 25 % Matarskruvens matareffekt i % TID 5 1,0 min. Matarskruven tar paus den här tiden. TID 6 5,0 min. Matarskruven roterar den här tiden med matareffekten för nästa punkt. START 6 40 % Matarskruvens matareffekt i % TID 7 2,0 min. Matarskruven och fläkten tar paus den här tiden. VARMSTART TID 1V 5 sek. Matarskruven roterar den här tiden. STOPP TID 1 sek. 5 sek. Fläktens efterblåsningstid 9

10 10

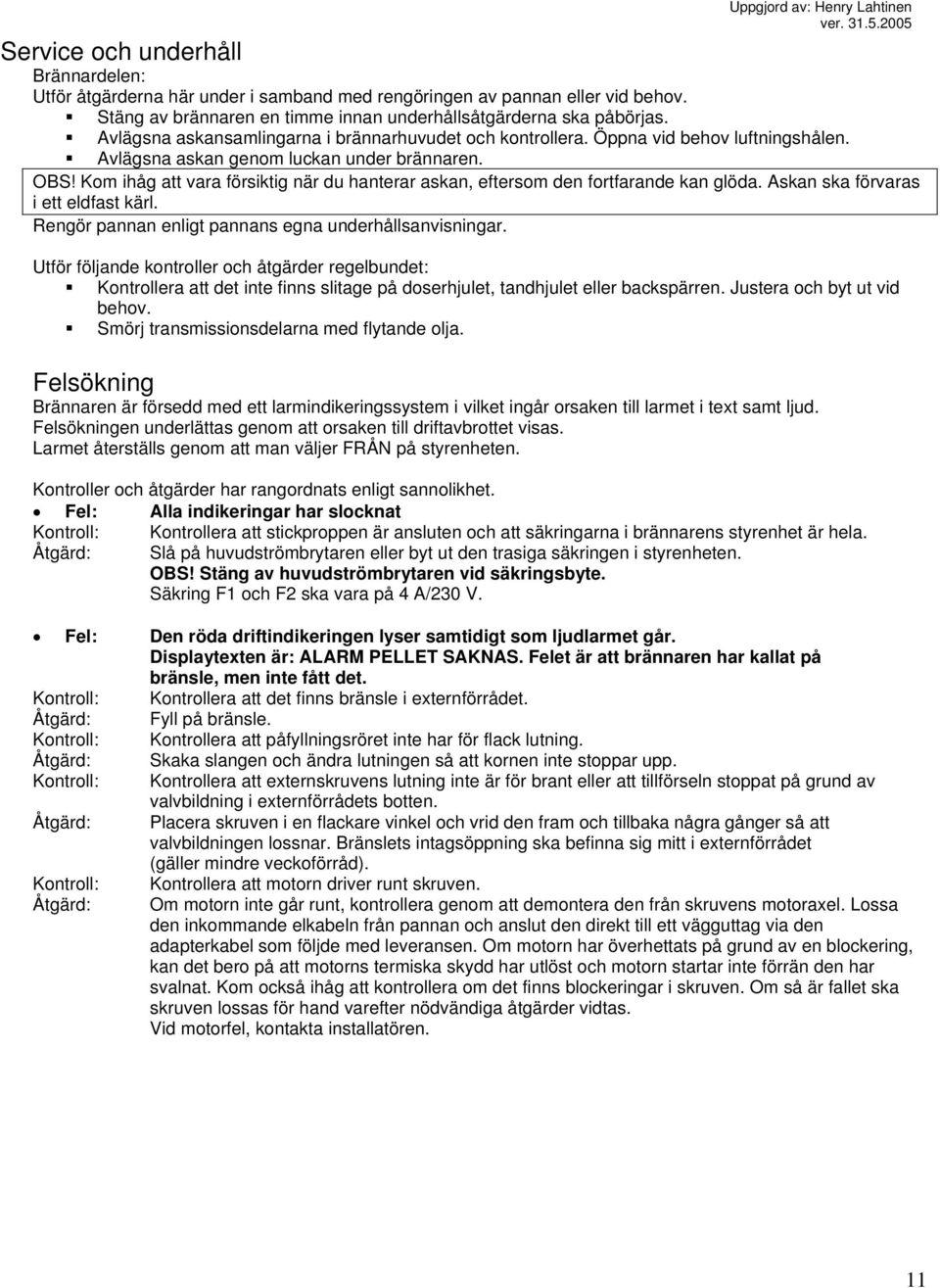

11 Service och underhåll Brännardelen: Utför åtgärderna här under i samband med rengöringen av pannan eller vid behov. Stäng av brännaren en timme innan underhållsåtgärderna ska påbörjas. Avlägsna askansamlingarna i brännarhuvudet och kontrollera. Öppna vid behov luftningshålen. Avlägsna askan genom luckan under brännaren. OBS! Kom ihåg att vara försiktig när du hanterar askan, eftersom den fortfarande kan glöda. Askan ska förvaras i ett eldfast kärl. Rengör pannan enligt pannans egna underhållsanvisningar. Utför följande kontroller och åtgärder regelbundet: Kontrollera att det inte finns slitage på doserhjulet, tandhjulet eller backspärren. Justera och byt ut vid behov. Smörj transmissionsdelarna med flytande olja. Felsökning Brännaren är försedd med ett larmindikeringssystem i vilket ingår orsaken till larmet i text samt ljud. Felsökningen underlättas genom att orsaken till driftavbrottet visas. Larmet återställs genom att man väljer FRÅN på styrenheten. Kontroller och åtgärder har rangordnats enligt sannolikhet. Fel: Alla indikeringar har slocknat Kontroll: Kontrollera att stickproppen är ansluten och att säkringarna i brännarens styrenhet är hela. Åtgärd: Slå på huvudströmbrytaren eller byt ut den trasiga säkringen i styrenheten. OBS! Stäng av huvudströmbrytaren vid säkringsbyte. Säkring F1 och F2 ska vara på 4 A/230 V. Fel: Den röda driftindikeringen lyser samtidigt som ljudlarmet går. Displaytexten är: ALARM PELLET SAKNAS. Felet är att brännaren har kallat på bränsle, men inte fått det. Kontroll: Kontrollera att det finns bränsle i externförrådet. Åtgärd: Fyll på bränsle. Kontroll: Kontrollera att påfyllningsröret inte har för flack lutning. Åtgärd: Skaka slangen och ändra lutningen så att kornen inte stoppar upp. Kontroll: Kontrollera att externskruvens lutning inte är för brant eller att tillförseln stoppat på grund av valvbildning i externförrådets botten. Åtgärd: Placera skruven i en flackare vinkel och vrid den fram och tillbaka några gånger så att valvbildningen lossnar. Bränslets intagsöppning ska befinna sig mitt i externförrådet (gäller mindre veckoförråd). Kontroll: Åtgärd: Kontrollera att motorn driver runt skruven. Om motorn inte går runt, kontrollera genom att demontera den från skruvens motoraxel. Lossa den inkommande elkabeln från pannan och anslut den direkt till ett vägguttag via den adapterkabel som följde med leveransen. Om motorn har överhettats på grund av en blockering, kan det bero på att motorns termiska skydd har utlöst och motorn startar inte förrän den har svalnat. Kom också ihåg att kontrollera om det finns blockeringar i skruven. Om så är fallet ska skruven lossas för hand varefter nödvändiga åtgärder vidtas. Vid motorfel, kontakta installatören. 11

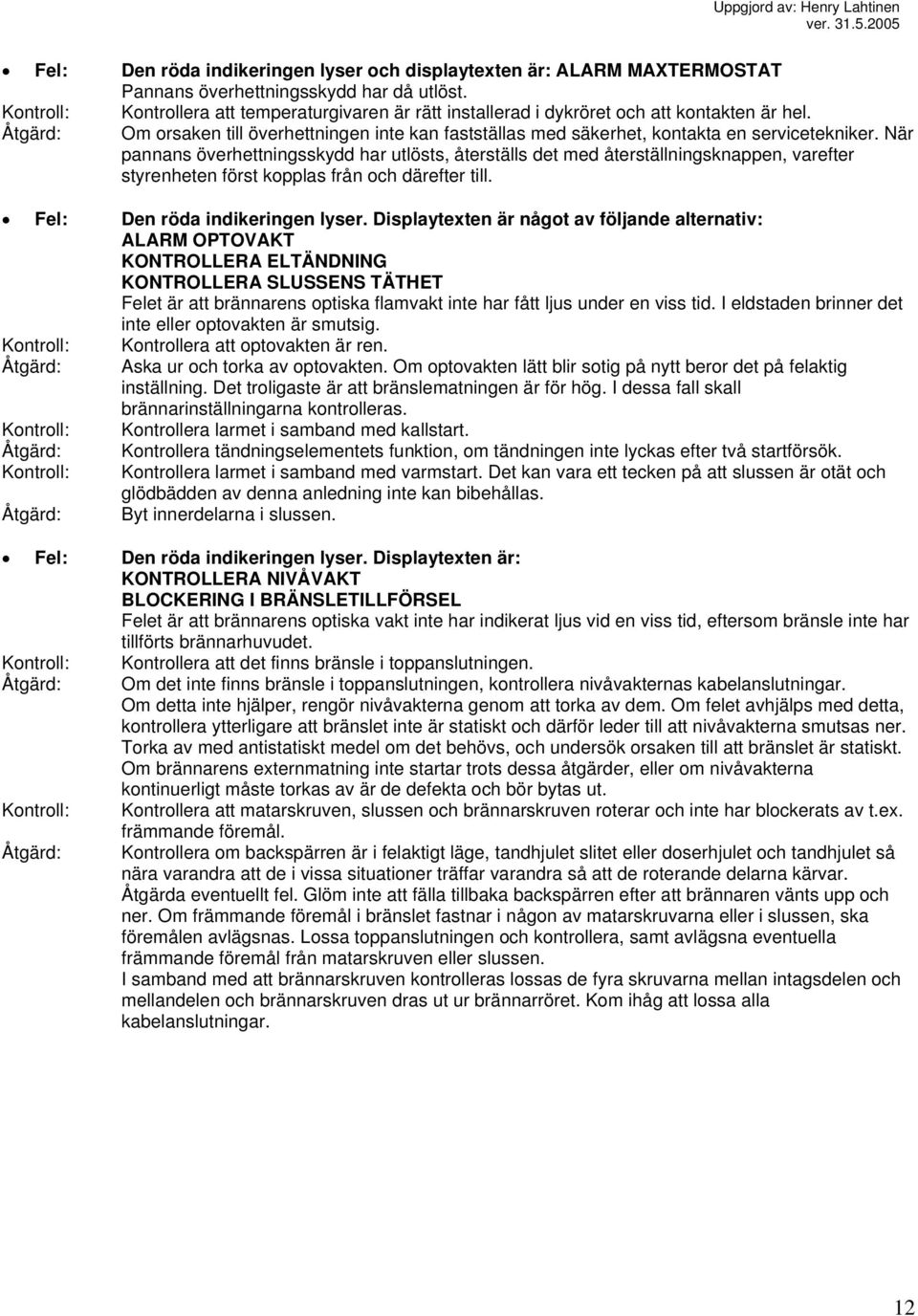

12 Fel: Den röda indikeringen lyser och displaytexten är: ALARM MAXTERMOSTAT Pannans överhettningsskydd har då utlöst. Kontroll: Kontrollera att temperaturgivaren är rätt installerad i dykröret och att kontakten är hel. Åtgärd: Om orsaken till överhettningen inte kan fastställas med säkerhet, kontakta en servicetekniker. När pannans överhettningsskydd har utlösts, återställs det med återställningsknappen, varefter styrenheten först kopplas från och därefter till. Fel: Den röda indikeringen lyser. Displaytexten är något av följande alternativ: ALARM OPTOVAKT KONTROLLERA ELTÄNDNING KONTROLLERA SLUSSENS TÄTHET Felet är att brännarens optiska flamvakt inte har fått ljus under en viss tid. I eldstaden brinner det inte eller optovakten är smutsig. Kontroll: Åtgärd: Kontroll: Åtgärd: Kontroll: Åtgärd: Kontrollera att optovakten är ren. Aska ur och torka av optovakten. Om optovakten lätt blir sotig på nytt beror det på felaktig inställning. Det troligaste är att bränslematningen är för hög. I dessa fall skall brännarinställningarna kontrolleras. Kontrollera larmet i samband med kallstart. Kontrollera tändningselementets funktion, om tändningen inte lyckas efter två startförsök. Kontrollera larmet i samband med varmstart. Det kan vara ett tecken på att slussen är otät och glödbädden av denna anledning inte kan bibehållas. Byt innerdelarna i slussen. Fel: Den röda indikeringen lyser. Displaytexten är: KONTROLLERA NIVÅVAKT BLOCKERING I BRÄNSLETILLFÖRSEL Felet är att brännarens optiska vakt inte har indikerat ljus vid en viss tid, eftersom bränsle inte har tillförts brännarhuvudet. Kontroll: Åtgärd: Kontroll: Åtgärd: Kontrollera att det finns bränsle i toppanslutningen. Om det inte finns bränsle i toppanslutningen, kontrollera nivåvakternas kabelanslutningar. Om detta inte hjälper, rengör nivåvakterna genom att torka av dem. Om felet avhjälps med detta, kontrollera ytterligare att bränslet inte är statiskt och därför leder till att nivåvakterna smutsas ner. Torka av med antistatiskt medel om det behövs, och undersök orsaken till att bränslet är statiskt. Om brännarens externmatning inte startar trots dessa åtgärder, eller om nivåvakterna kontinuerligt måste torkas av är de defekta och bör bytas ut. Kontrollera att matarskruven, slussen och brännarskruven roterar och inte har blockerats av t.ex. främmande föremål. Kontrollera om backspärren är i felaktigt läge, tandhjulet slitet eller doserhjulet och tandhjulet så nära varandra att de i vissa situationer träffar varandra så att de roterande delarna kärvar. Åtgärda eventuellt fel. Glöm inte att fälla tillbaka backspärren efter att brännaren vänts upp och ner. Om främmande föremål i bränslet fastnar i någon av matarskruvarna eller i slussen, ska föremålen avlägsnas. Lossa toppanslutningen och kontrollera, samt avlägsna eventuella främmande föremål från matarskruven eller slussen. I samband med att brännarskruven kontrolleras lossas de fyra skruvarna mellan intagsdelen och mellandelen och brännarskruven dras ut ur brännarröret. Kom ihåg att lossa alla kabelanslutningar. 12

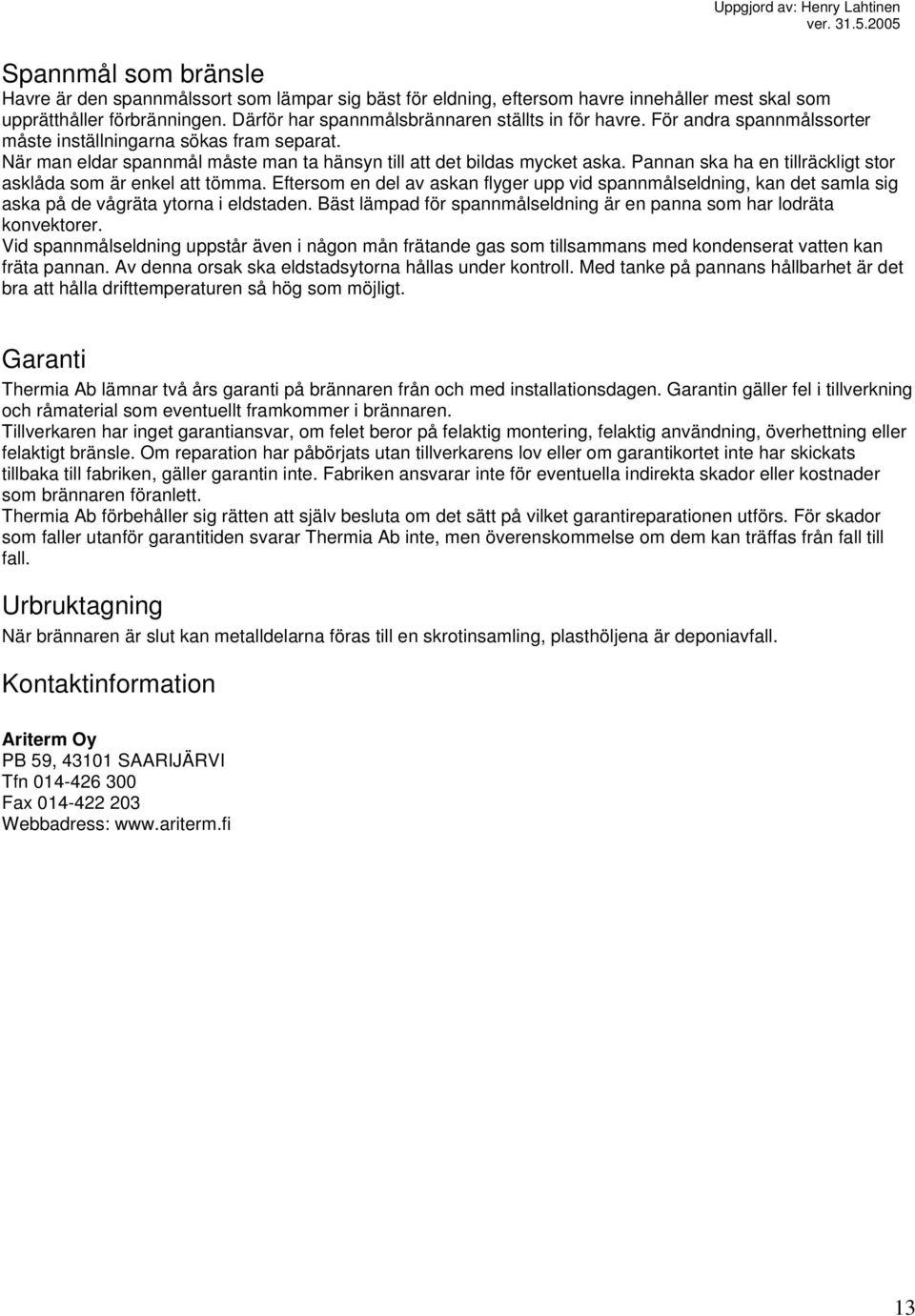

13 Spannmål som bränsle Havre är den spannmålssort som lämpar sig bäst för eldning, eftersom havre innehåller mest skal som upprätthåller förbränningen. Därför har spannmålsbrännaren ställts in för havre. För andra spannmålssorter måste inställningarna sökas fram separat. När man eldar spannmål måste man ta hänsyn till att det bildas mycket aska. Pannan ska ha en tillräckligt stor asklåda som är enkel att tömma. Eftersom en del av askan flyger upp vid spannmålseldning, kan det samla sig aska på de vågräta ytorna i eldstaden. Bäst lämpad för spannmålseldning är en panna som har lodräta konvektorer. Vid spannmålseldning uppstår även i någon mån frätande gas som tillsammans med kondenserat vatten kan fräta pannan. Av denna orsak ska eldstadsytorna hållas under kontroll. Med tanke på pannans hållbarhet är det bra att hålla drifttemperaturen så hög som möjligt. Garanti Thermia Ab lämnar två års garanti på brännaren från och med installationsdagen. Garantin gäller fel i tillverkning och råmaterial som eventuellt framkommer i brännaren. Tillverkaren har inget garantiansvar, om felet beror på felaktig montering, felaktig användning, överhettning eller felaktigt bränsle. Om reparation har påbörjats utan tillverkarens lov eller om garantikortet inte har skickats tillbaka till fabriken, gäller garantin inte. Fabriken ansvarar inte för eventuella indirekta skador eller kostnader som brännaren föranlett. Thermia Ab förbehåller sig rätten att själv besluta om det sätt på vilket garantireparationen utförs. För skador som faller utanför garantitiden svarar Thermia Ab inte, men överenskommelse om dem kan träffas från fall till fall. Urbruktagning När brännaren är slut kan metalldelarna föras till en skrotinsamling, plasthöljena är deponiavfall. Kontaktinformation Ariterm Oy PB 59, SAARIJÄRVI Tfn Fax Webbadress: 13

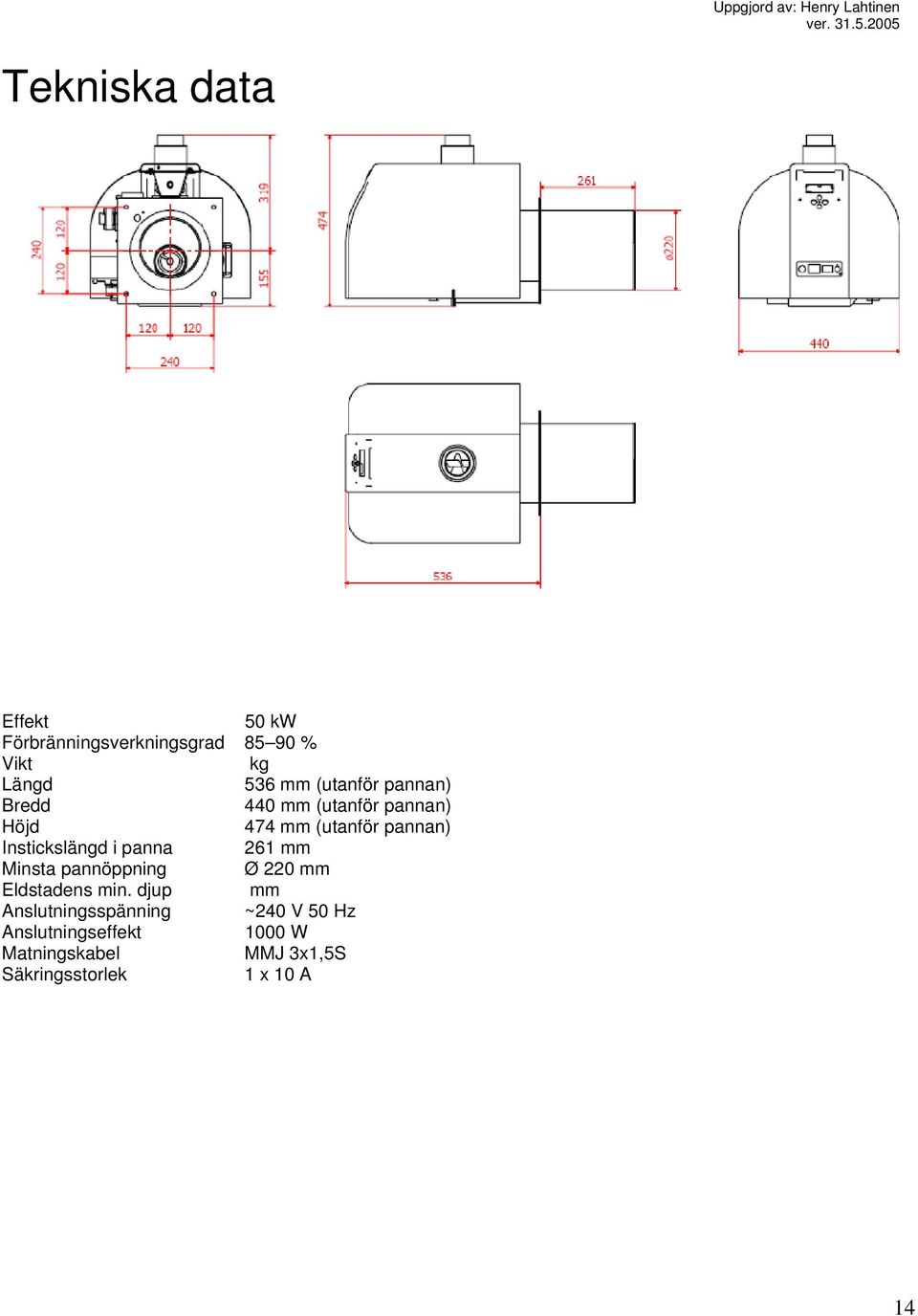

14 Tekniska data Effekt 50 kw Förbränningsverkningsgrad % Vikt kg Längd 536 mm (utanför pannan) Bredd 440 mm (utanför pannan) Höjd 474 mm (utanför pannan) Instickslängd i panna 261 mm Minsta pannöppning Ø 220 mm Eldstadens min. djup mm Anslutningsspänning ~240 V 50 Hz Anslutningseffekt 1000 W Matningskabel MMJ 3x1,5S Säkringsstorlek 1 x 10 A 14

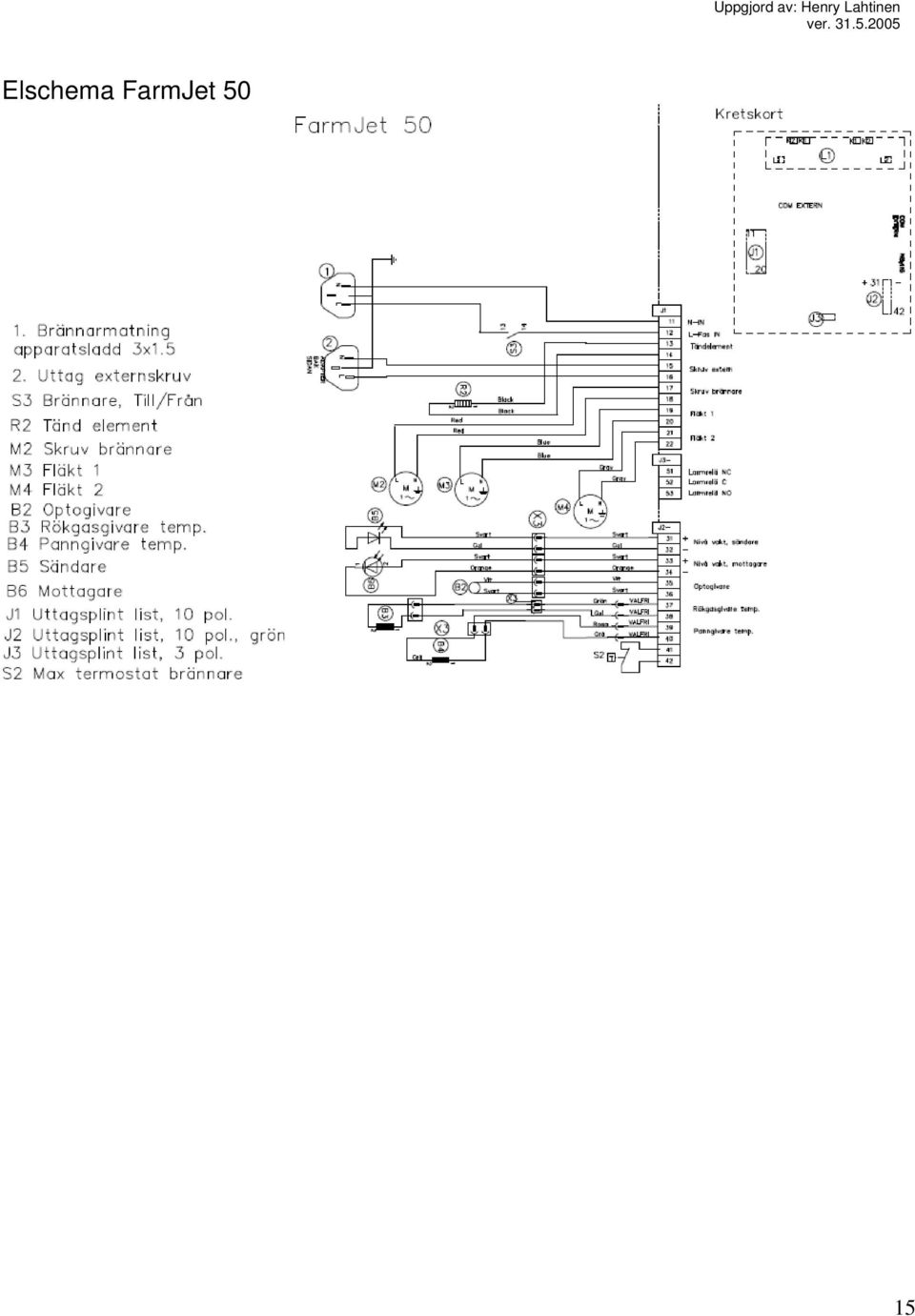

15 Elschema FarmJet 50 15

16 16
