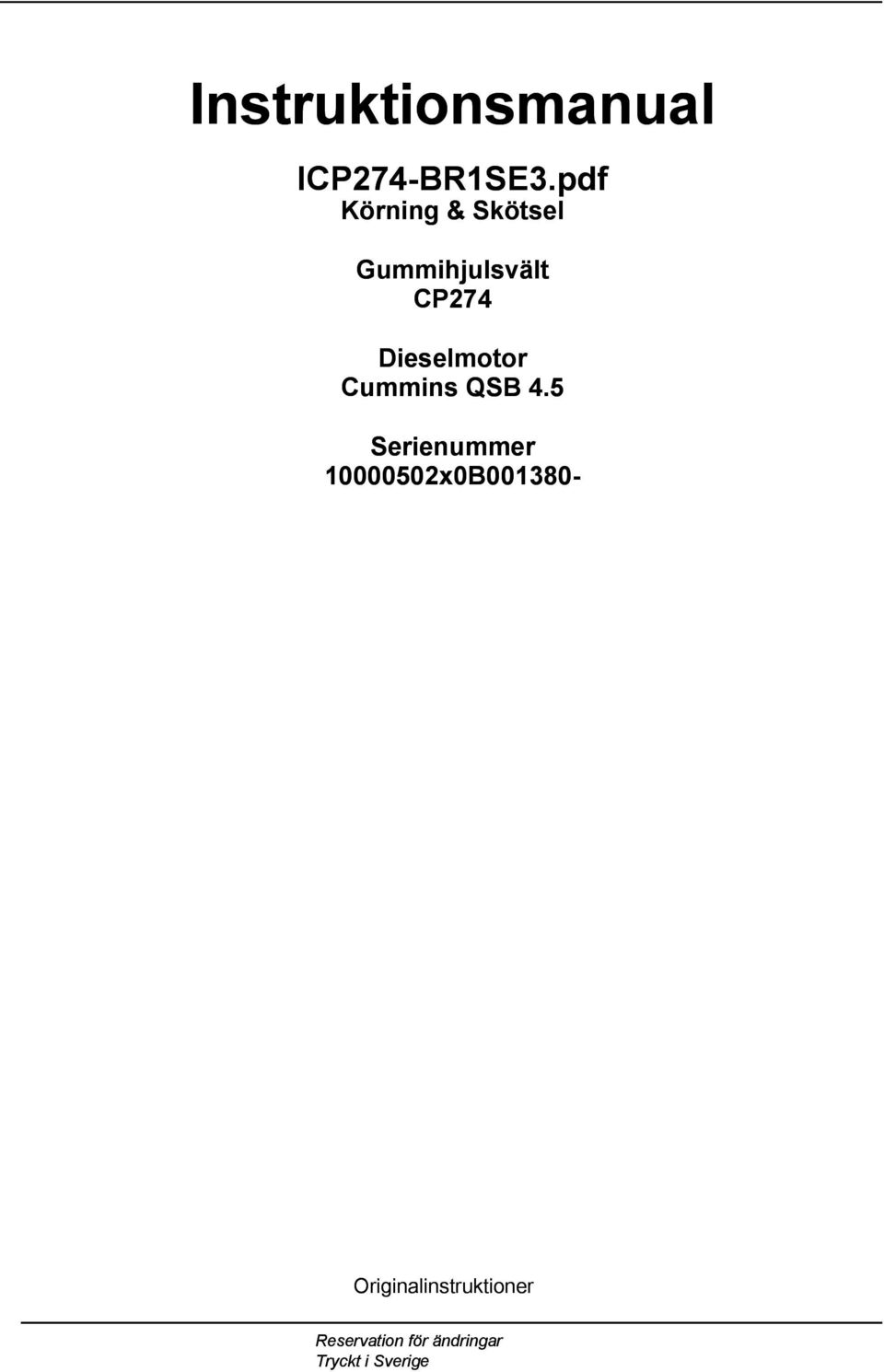

1 Instruktionsmanual ICP74-BRSE3.pdf Körning & Skötsel Gummihjulsvält CP74 Dieselmotor Cummins QSB 4.5 Serienummer x0B Originalinstruktioner Reservation för ändringar Tryckt i Sverige

2

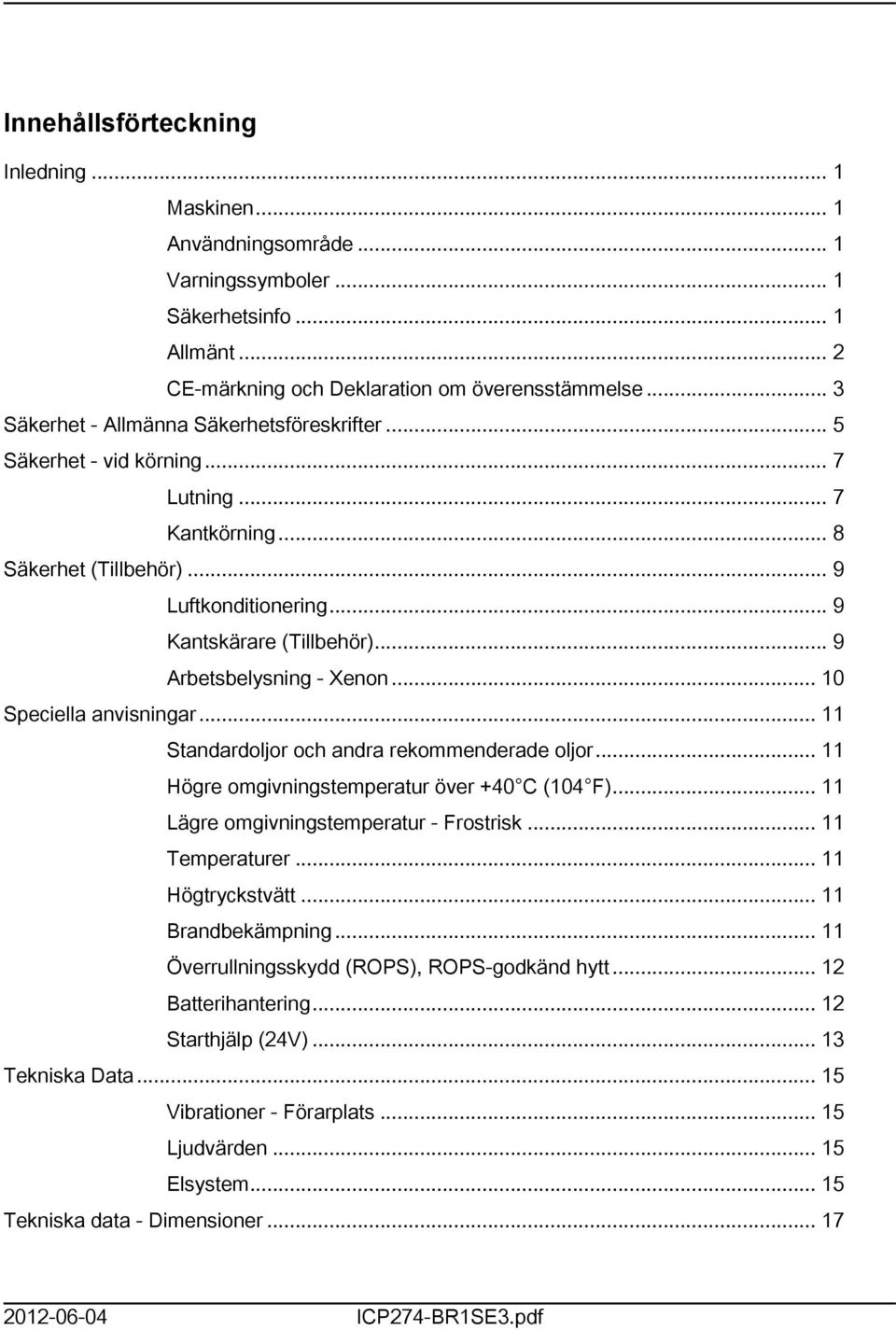

3 Innehållsförteckning Inledning... Maskinen... Användningsområde... Varningssymboler... Säkerhetsinfo... Allmänt... CE-märkning och Deklaration om överensstämmelse... 3 Säkerhet - Allmänna Säkerhetsföreskrifter... 5 Säkerhet - vid körning... 7 Lutning... 7 Kantkörning... 8 Säkerhet (Tillbehör)... 9 Luftkonditionering... 9 Kantskärare (Tillbehör)... 9 Arbetsbelysning - Xenon... 0 Speciella anvisningar... Standardoljor och andra rekommenderade oljor... Högre omgivningstemperatur över +40 C (04 F)... Lägre omgivningstemperatur - Frostrisk... Temperaturer... Högtryckstvätt... Brandbekämpning... Överrullningsskydd (ROPS), ROPS-godkänd hytt... Batterihantering... Starthjälp (4V)... 3 Tekniska Data... 5 Vibrationer - Förarplats... 5 Ljudvärden... 5 Elsystem... 5 Tekniska data - Dimensioner ICP74-BRSE3.pdf

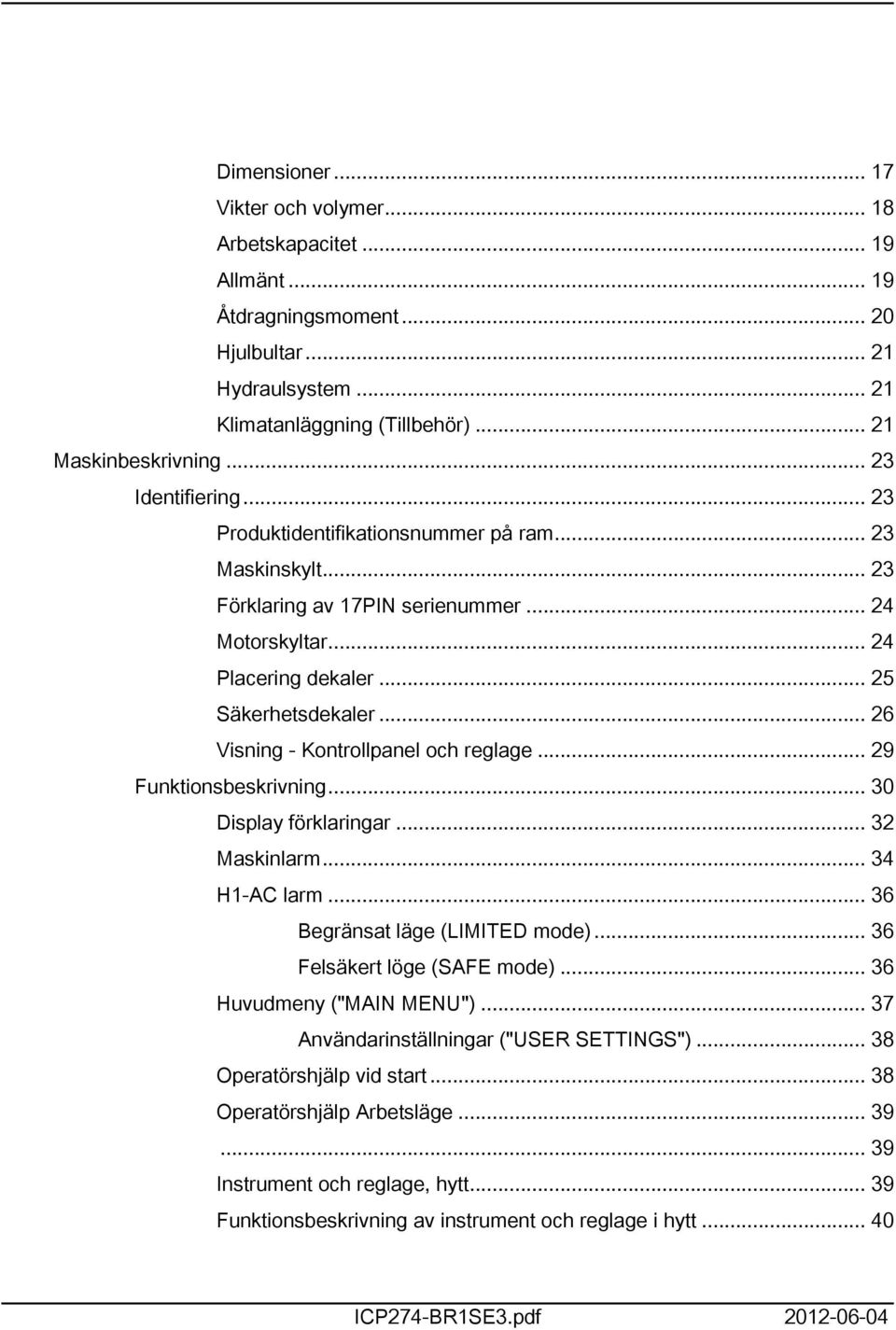

4 Dimensioner... 7 Vikter och volymer... 8 Arbetskapacitet... 9 Allmänt... 9 Åtdragningsmoment... 0 Hjulbultar... Hydraulsystem... Klimatanläggning (Tillbehör)... Maskinbeskrivning... 3 Identifiering... 3 Produktidentifikationsnummer på ram... 3 Maskinskylt... 3 Förklaring av 7PIN serienummer... 4 Motorskyltar... 4 Placering dekaler... 5 Säkerhetsdekaler... 6 Visning - Kontrollpanel och reglage... 9 Funktionsbeskrivning Display förklaringar... 3 Maskinlarm H-AC larm Begränsat läge (LIMITED mode) Felsäkert löge (SAFE mode) Huvudmeny ("MAIN MENU") Användarinställningar ("USER SETTINGS") Operatörshjälp vid start Operatörshjälp Arbetsläge Instrument och reglage, hytt Funktionsbeskrivning av instrument och reglage i hytt ICP74-BRSE3.pdf

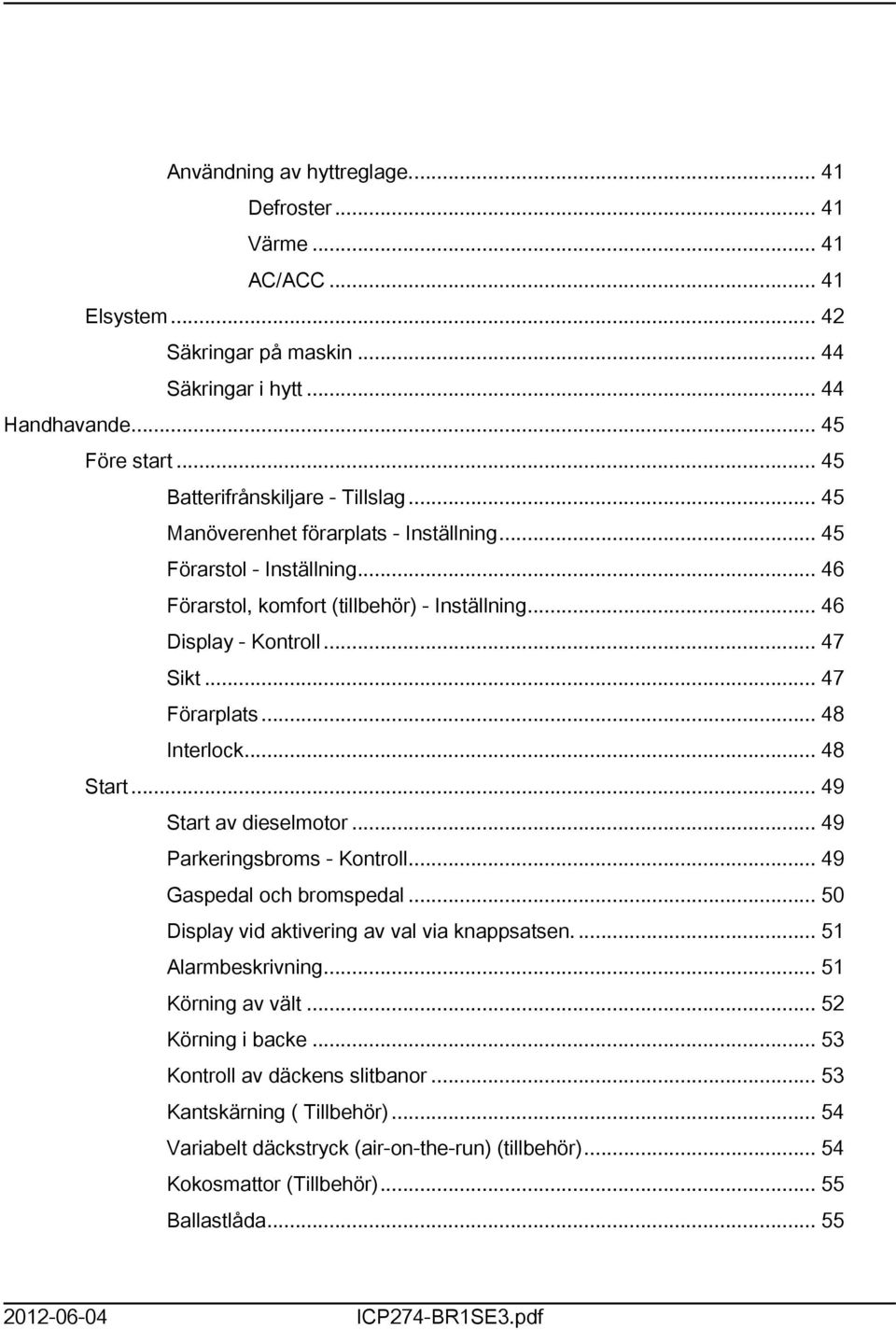

5 Användning av hyttreglage... 4 Defroster... 4 Värme... 4 AC/ACC... 4 Elsystem... 4 Säkringar på maskin Säkringar i hytt Handhavande Före start Batterifrånskiljare - Tillslag Manöverenhet förarplats - Inställning Förarstol - Inställning Förarstol, komfort (tillbehör) - Inställning Display - Kontroll Sikt Förarplats Interlock Start Start av dieselmotor Parkeringsbroms - Kontroll Gaspedal och bromspedal Display vid aktivering av val via knappsatsen Alarmbeskrivning... 5 Körning av vält... 5 Körning i backe Kontroll av däckens slitbanor Kantskärning ( Tillbehör) Variabelt däckstryck (air-on-the-run) (tillbehör) Kokosmattor (Tillbehör) Ballastlåda ICP74-BRSE3.pdf

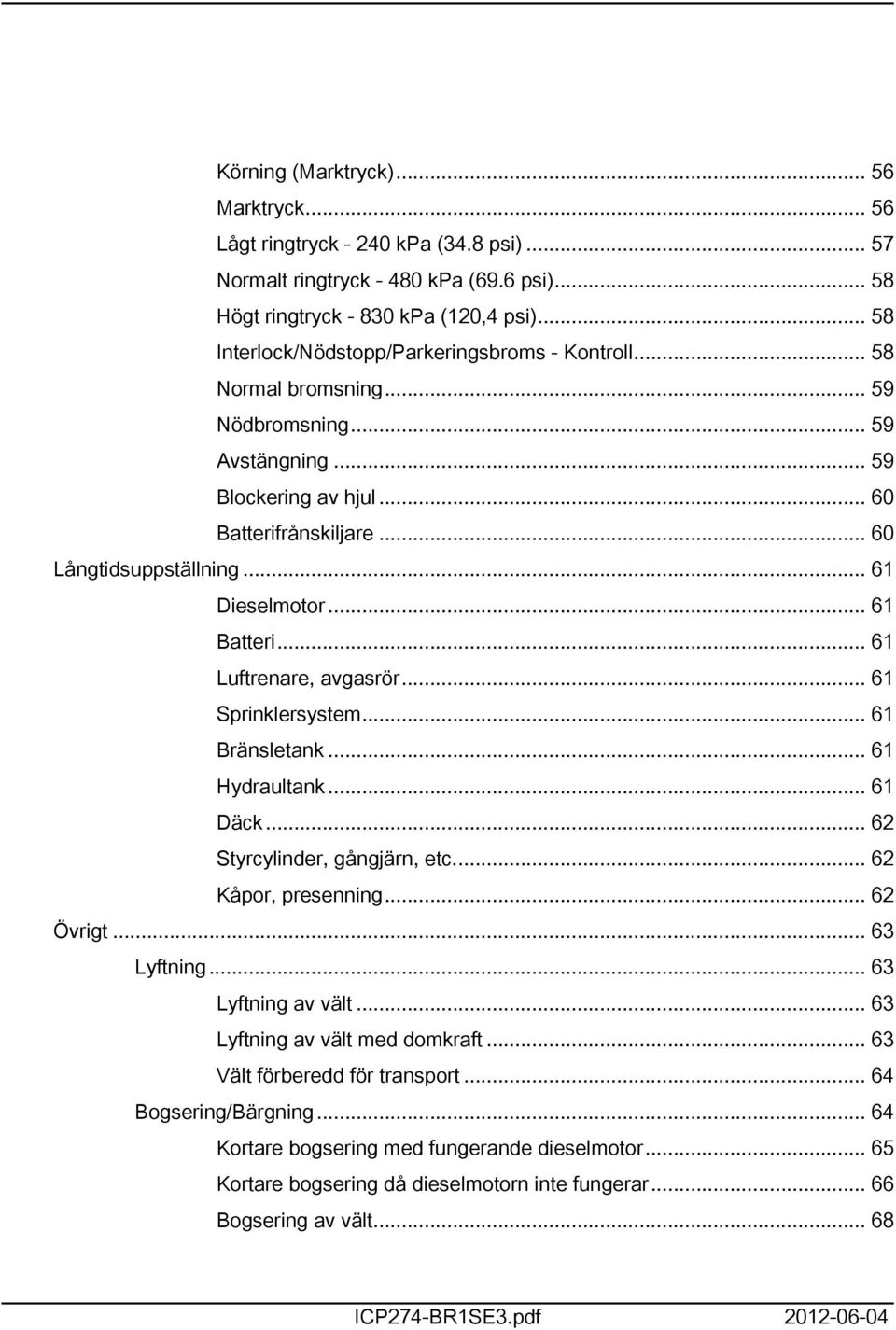

6 Körning (Marktryck) Marktryck Lågt ringtryck - 40 kpa (34.8 psi) Normalt ringtryck kpa (69.6 psi) Högt ringtryck kpa (0,4 psi) Interlock/Nödstopp/Parkeringsbroms - Kontroll Normal bromsning Nödbromsning Avstängning Blockering av hjul Batterifrånskiljare Långtidsuppställning... 6 Dieselmotor... 6 Batteri... 6 Luftrenare, avgasrör... 6 Sprinklersystem... 6 Bränsletank... 6 Hydraultank... 6 Däck... 6 Styrcylinder, gångjärn, etc... 6 Kåpor, presenning... 6 Övrigt Lyftning Lyftning av vält Lyftning av vält med domkraft Vält förberedd för transport Bogsering/Bärgning Kortare bogsering med fungerande dieselmotor Kortare bogsering då dieselmotorn inte fungerar Bogsering av vält ICP74-BRSE3.pdf

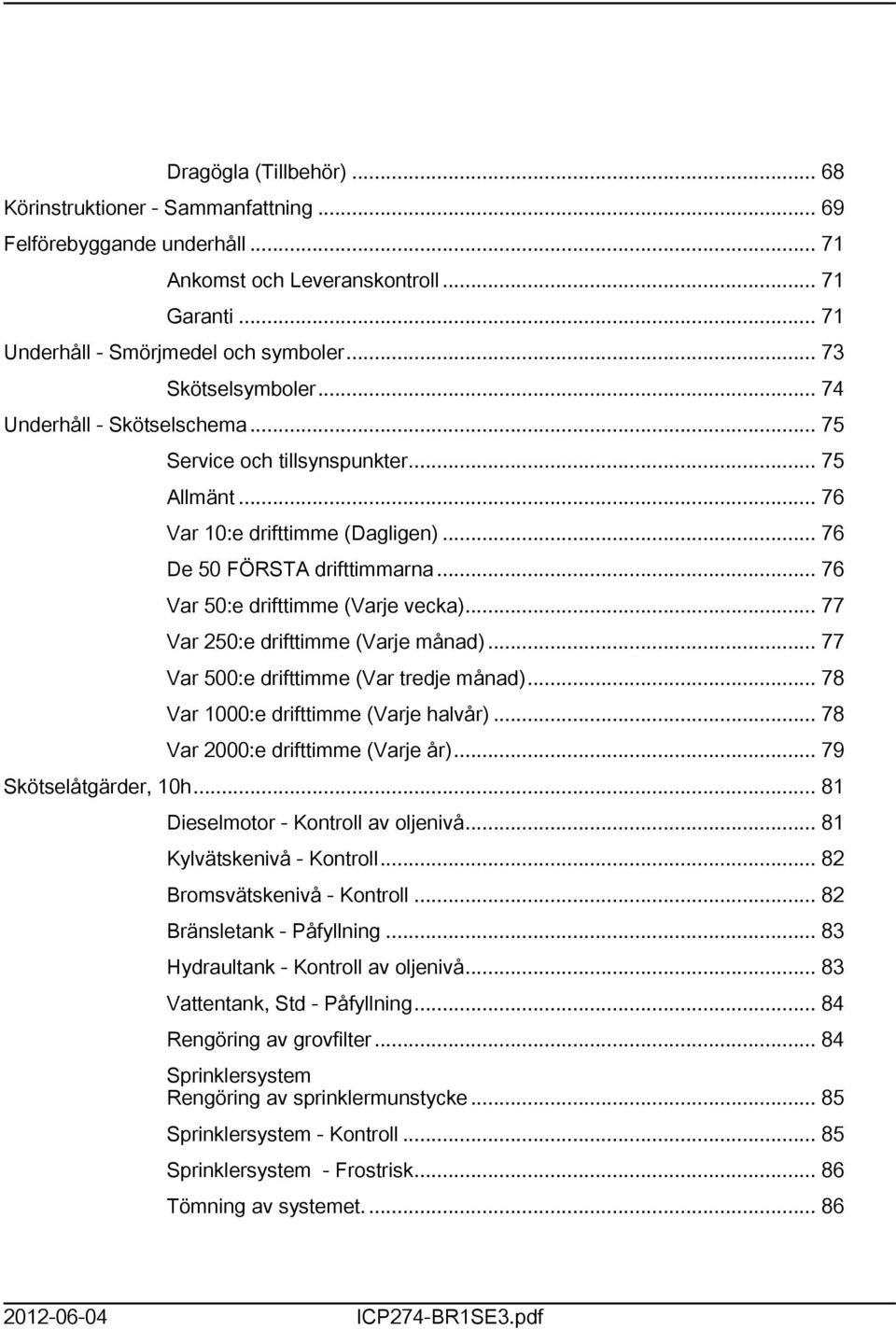

7 Dragögla (Tillbehör) Körinstruktioner - Sammanfattning Felförebyggande underhåll... 7 Ankomst och Leveranskontroll... 7 Garanti... 7 Underhåll - Smörjmedel och symboler Skötselsymboler Underhåll - Skötselschema Service och tillsynspunkter Allmänt Var 0:e drifttimme (Dagligen) De 50 FÖRSTA drifttimmarna Var 50:e drifttimme (Varje vecka) Var 50:e drifttimme (Varje månad) Var 500:e drifttimme (Var tredje månad) Var 000:e drifttimme (Varje halvår) Var 000:e drifttimme (Varje år) Skötselåtgärder, 0h... 8 Dieselmotor - Kontroll av oljenivå... 8 Kylvätskenivå - Kontroll... 8 Bromsvätskenivå - Kontroll... 8 Bränsletank - Påfyllning Hydraultank - Kontroll av oljenivå Vattentank, Std - Påfyllning Rengöring av grovfilter Sprinklersystem Rengöring av sprinklermunstycke Sprinklersystem - Kontroll Sprinklersystem - Frostrisk Tömning av systemet ICP74-BRSE3.pdf

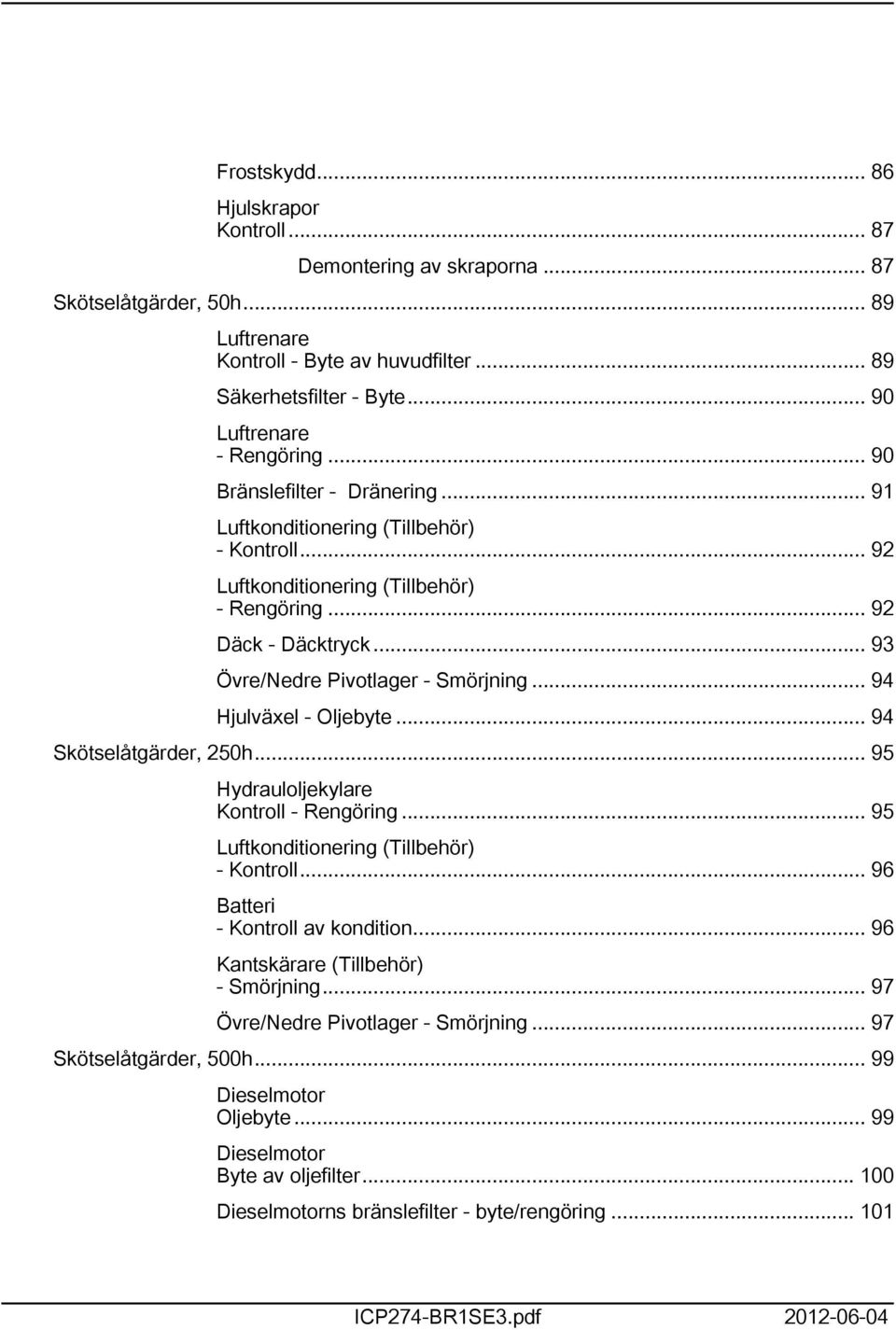

8 Frostskydd Hjulskrapor Kontroll Demontering av skraporna Skötselåtgärder, 50h Luftrenare Kontroll - Byte av huvudfilter Säkerhetsfilter - Byte Luftrenare - Rengöring Bränslefilter - Dränering... 9 Luftkonditionering (Tillbehör) - Kontroll... 9 Luftkonditionering (Tillbehör) - Rengöring... 9 Däck - Däcktryck Övre/Nedre Pivotlager - Smörjning Hjulväxel - Oljebyte Skötselåtgärder, 50h Hydrauloljekylare Kontroll - Rengöring Luftkonditionering (Tillbehör) - Kontroll Batteri - Kontroll av kondition Kantskärare (Tillbehör) - Smörjning Övre/Nedre Pivotlager - Smörjning Skötselåtgärder, 500h Dieselmotor Oljebyte Dieselmotor Byte av oljefilter Dieselmotorns bränslefilter - byte/rengöring... 0 ICP74-BRSE3.pdf

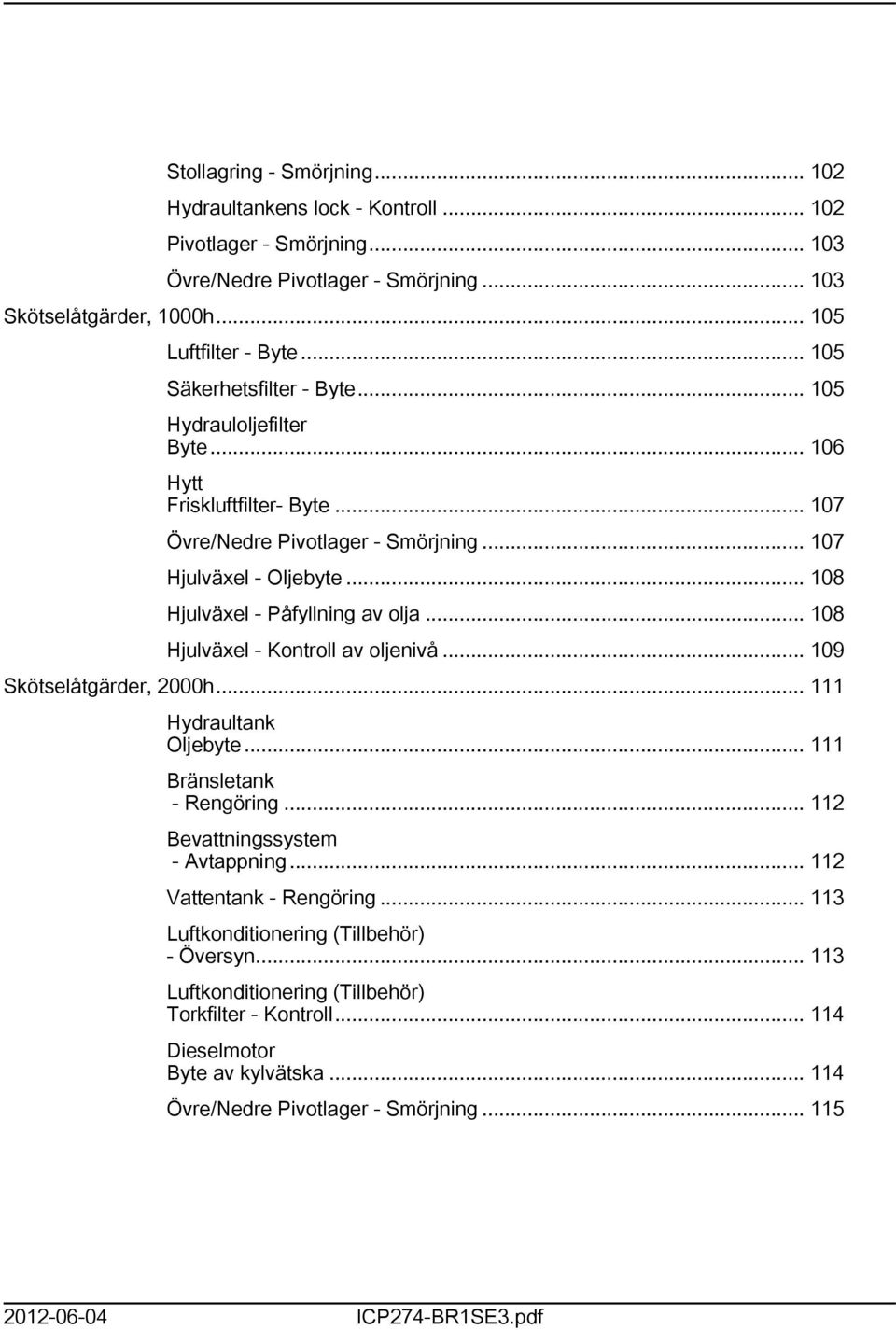

9 Stollagring - Smörjning... 0 Hydraultankens lock - Kontroll... 0 Pivotlager - Smörjning Övre/Nedre Pivotlager - Smörjning Skötselåtgärder, 000h Luftfilter - Byte Säkerhetsfilter - Byte Hydrauloljefilter Byte Hytt Friskluftfilter- Byte Övre/Nedre Pivotlager - Smörjning Hjulväxel - Oljebyte Hjulväxel - Påfyllning av olja Hjulväxel - Kontroll av oljenivå Skötselåtgärder, 000h... Hydraultank Oljebyte... Bränsletank - Rengöring... Bevattningssystem - Avtappning... Vattentank - Rengöring... 3 Luftkonditionering (Tillbehör) - Översyn... 3 Luftkonditionering (Tillbehör) Torkfilter - Kontroll... 4 Dieselmotor Byte av kylvätska... 4 Övre/Nedre Pivotlager - Smörjning ICP74-BRSE3.pdf

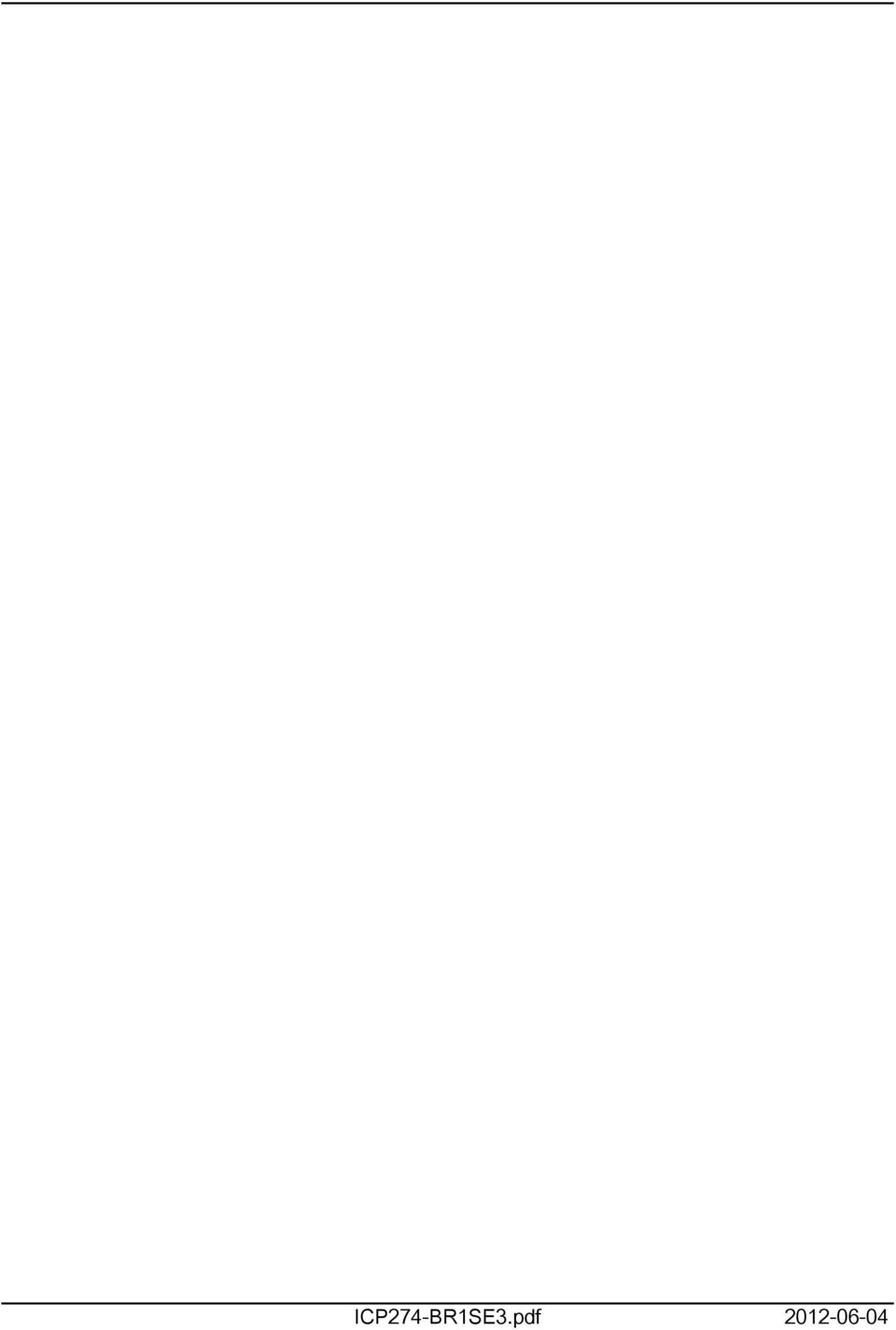

10 ICP74-BRSE3.pdf

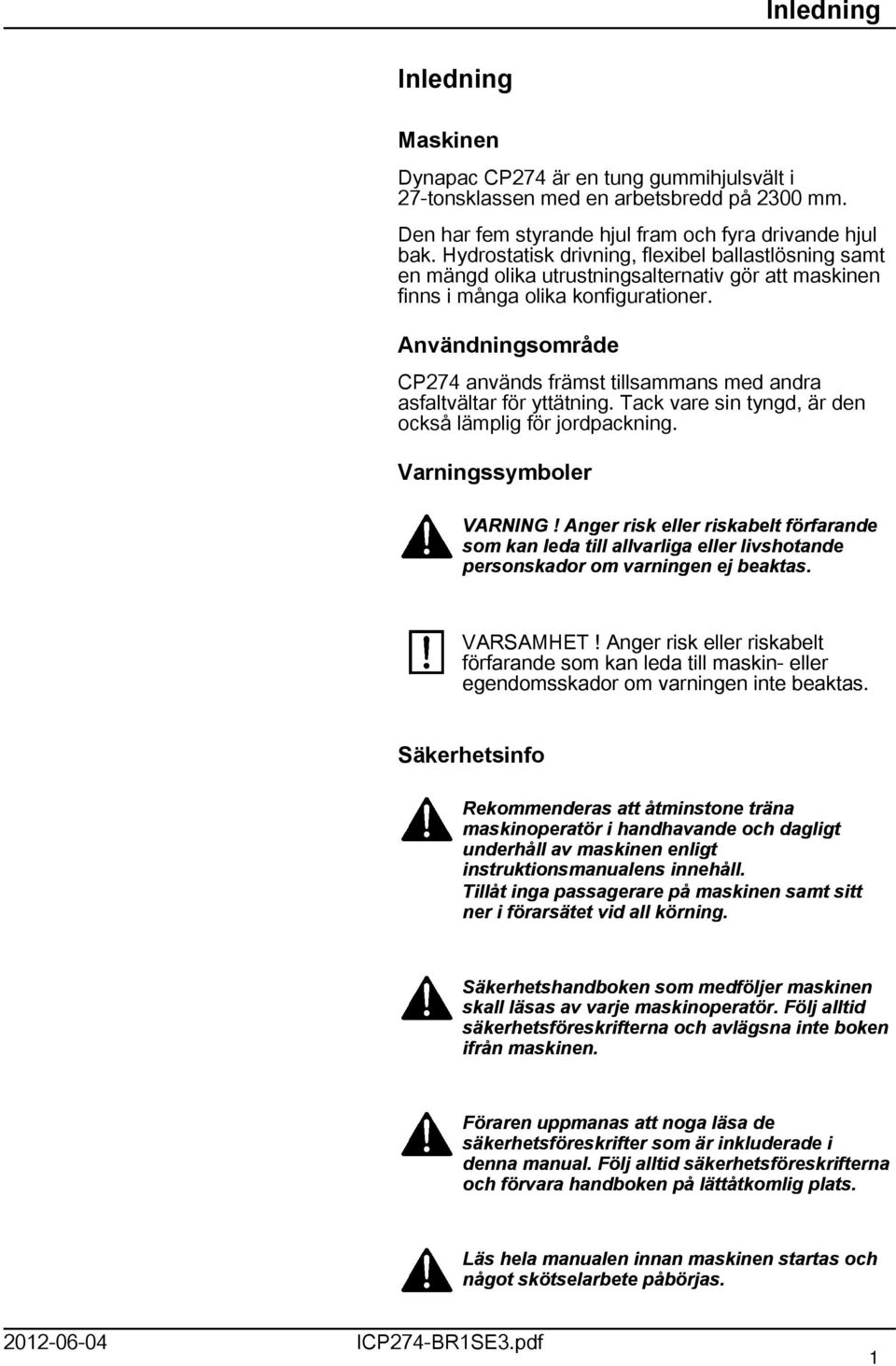

11 Inledning Inledning Maskinen Dynapac CP74 är en tung gummihjulsvält i 7-tonsklassen med en arbetsbredd på 300 mm. Den har fem styrande hjul fram och fyra drivande hjul bak. Hydrostatisk drivning, flexibel ballastlösning samt en mängd olika utrustningsalternativ gör att maskinen finns i många olika konfigurationer. Användningsområde CP74 används främst tillsammans med andra asfaltvältar för yttätning. Tack vare sin tyngd, är den också lämplig för jordpackning. Varningssymboler VARNING! Anger risk eller riskabelt förfarande som kan leda till allvarliga eller livshotande personskador om varningen ej beaktas. VARSAMHET! Anger risk eller riskabelt förfarande som kan leda till maskin- eller egendomsskador om varningen inte beaktas. Säkerhetsinfo Rekommenderas att åtminstone träna maskinoperatör i handhavande och dagligt underhåll av maskinen enligt instruktionsmanualens innehåll. Tillåt inga passagerare på maskinen samt sitt ner i förarsätet vid all körning. Säkerhetshandboken som medföljer maskinen skall läsas av varje maskinoperatör. Följ alltid säkerhetsföreskrifterna och avlägsna inte boken ifrån maskinen. Föraren uppmanas att noga läsa de säkerhetsföreskrifter som är inkluderade i denna manual. Följ alltid säkerhetsföreskrifterna och förvara handboken på lättåtkomlig plats. Läs hela manualen innan maskinen startas och något skötselarbete påbörjas ICP74-BRSE3.pdf

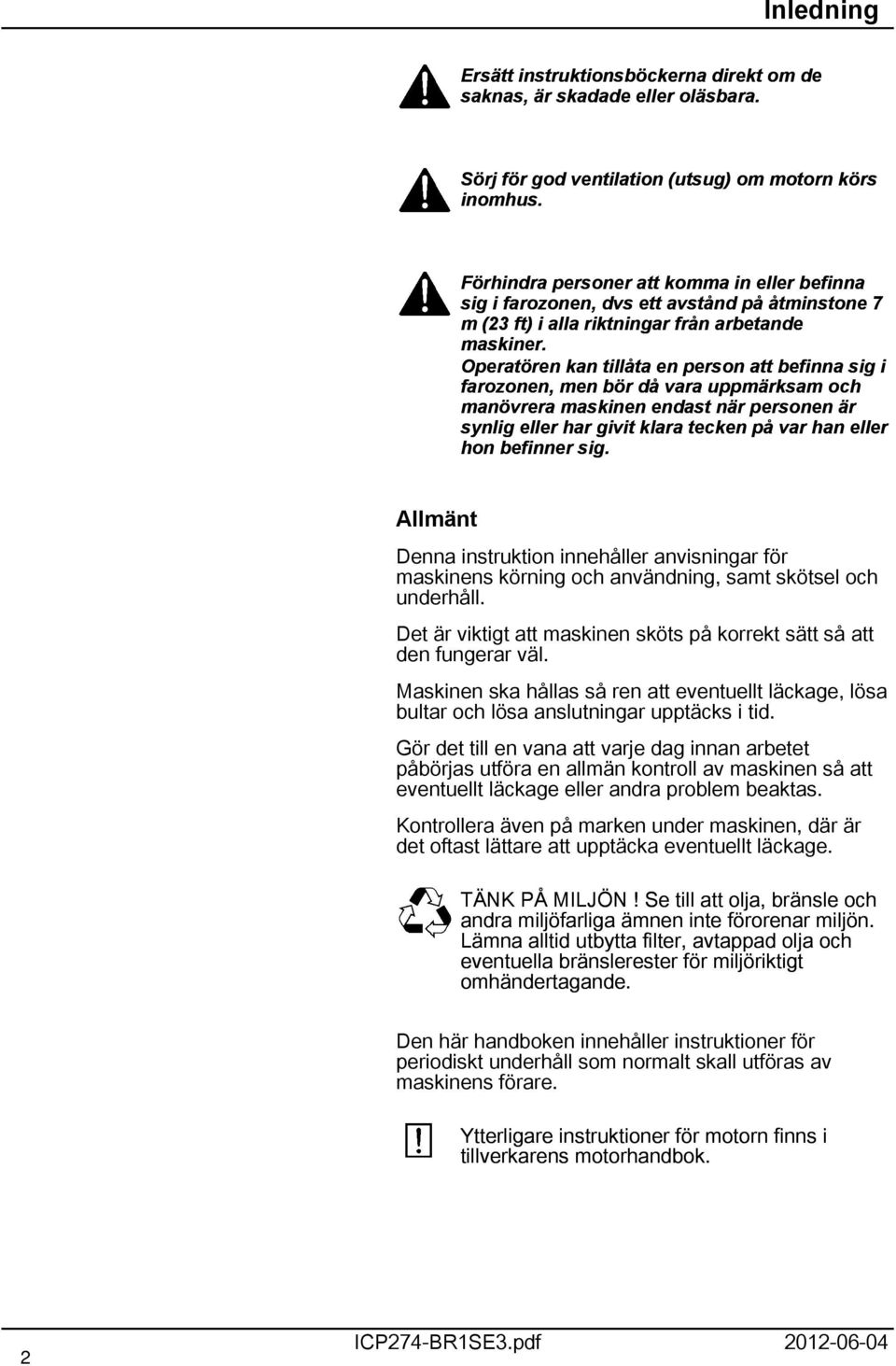

12 Inledning Ersätt instruktionsböckerna direkt om de saknas, är skadade eller oläsbara. Sörj för god ventilation (utsug) om motorn körs inomhus. Förhindra personer att komma in eller befinna sig i farozonen, dvs ett avstånd på åtminstone 7 m (3 ft) i alla riktningar från arbetande maskiner. Operatören kan tillåta en person att befinna sig i farozonen, men bör då vara uppmärksam och manövrera maskinen endast när personen är synlig eller har givit klara tecken på var han eller hon befinner sig. Allmänt Denna instruktion innehåller anvisningar för maskinens körning och användning, samt skötsel och underhåll. Det är viktigt att maskinen sköts på korrekt sätt så att den fungerar väl. Maskinen ska hållas så ren att eventuellt läckage, lösa bultar och lösa anslutningar upptäcks i tid. Gör det till en vana att varje dag innan arbetet påbörjas utföra en allmän kontroll av maskinen så att eventuellt läckage eller andra problem beaktas. Kontrollera även på marken under maskinen, där är det oftast lättare att upptäcka eventuellt läckage. TÄNK PÅ MILJÖN! Se till att olja, bränsle och andra miljöfarliga ämnen inte förorenar miljön. Lämna alltid utbytta filter, avtappad olja och eventuella bränslerester för miljöriktigt omhändertagande. Den här handboken innehåller instruktioner för periodiskt underhåll som normalt skall utföras av maskinens förare. Ytterligare instruktioner för motorn finns i tillverkarens motorhandbok. ICP74-BRSE3.pdf

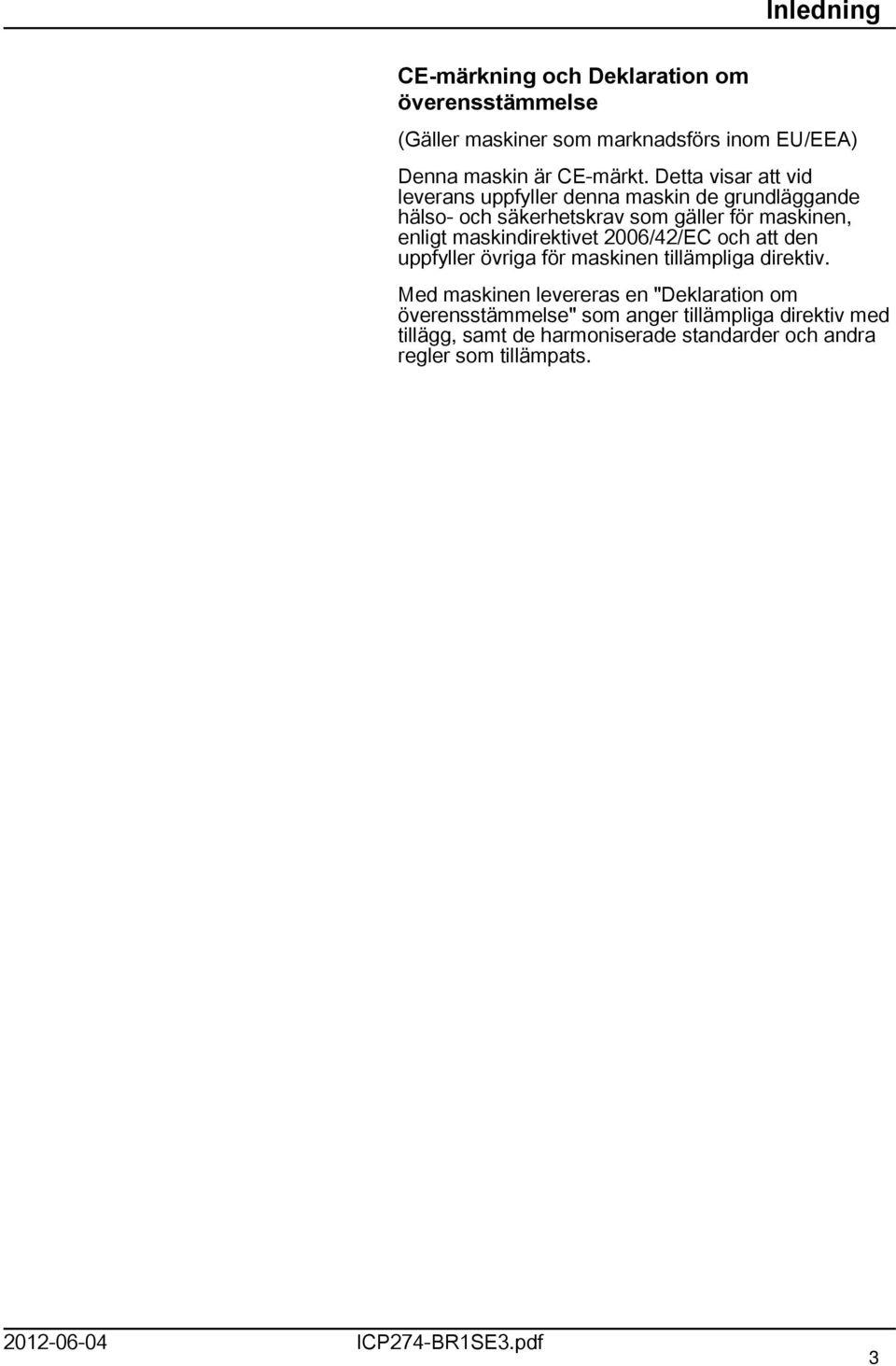

13 Inledning CE-märkning och Deklaration om överensstämmelse (Gäller maskiner som marknadsförs inom EU/EEA) Denna maskin är CE-märkt. Detta visar att vid leverans uppfyller denna maskin de grundläggande hälso- och säkerhetskrav som gäller för maskinen, enligt maskindirektivet 006/4/EC och att den uppfyller övriga för maskinen tillämpliga direktiv. Med maskinen levereras en "Deklaration om överensstämmelse" som anger tillämpliga direktiv med tillägg, samt de harmoniserade standarder och andra regler som tillämpats ICP74-BRSE3.pdf 3

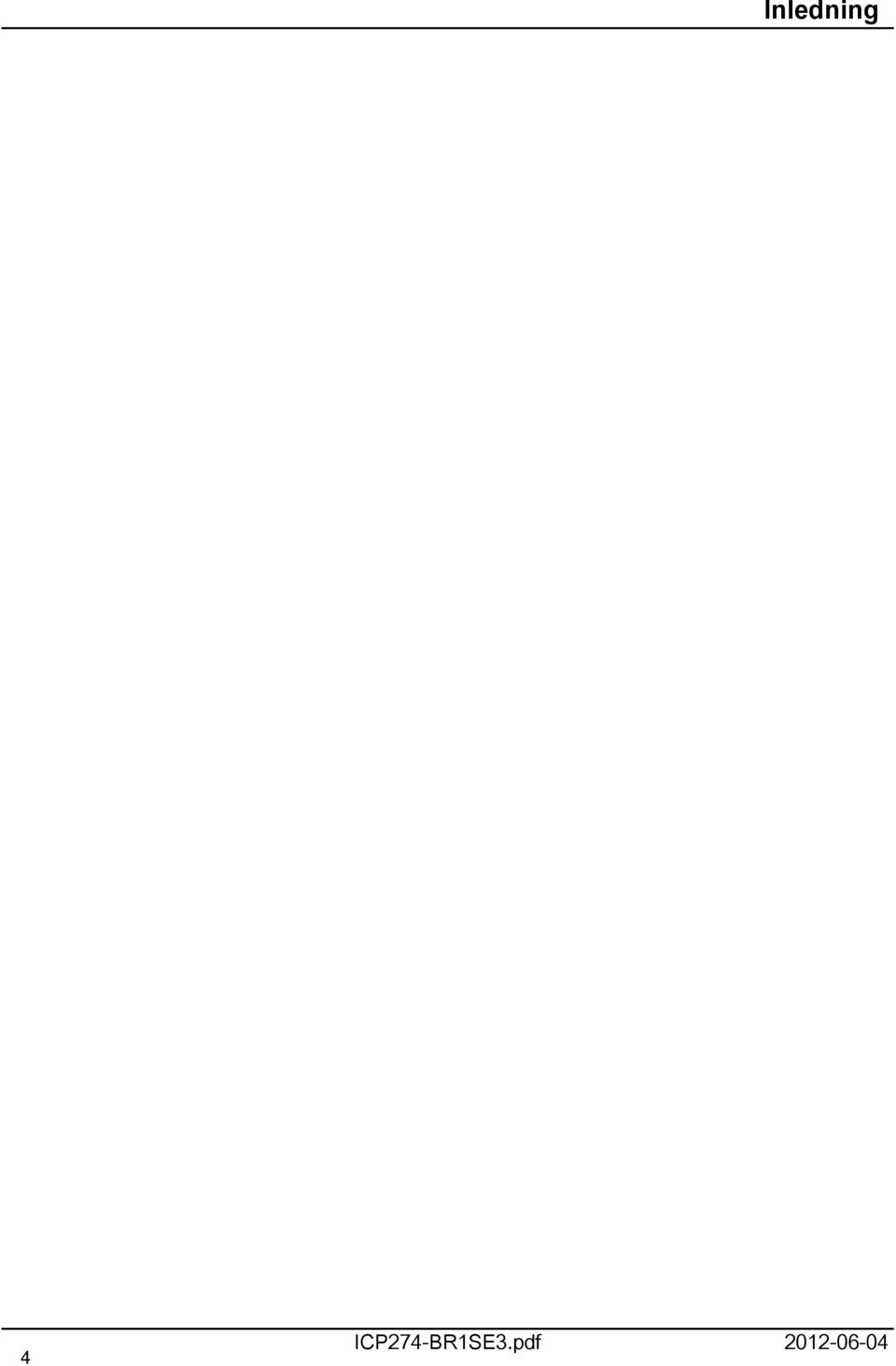

14 Inledning 4 ICP74-BRSE3.pdf

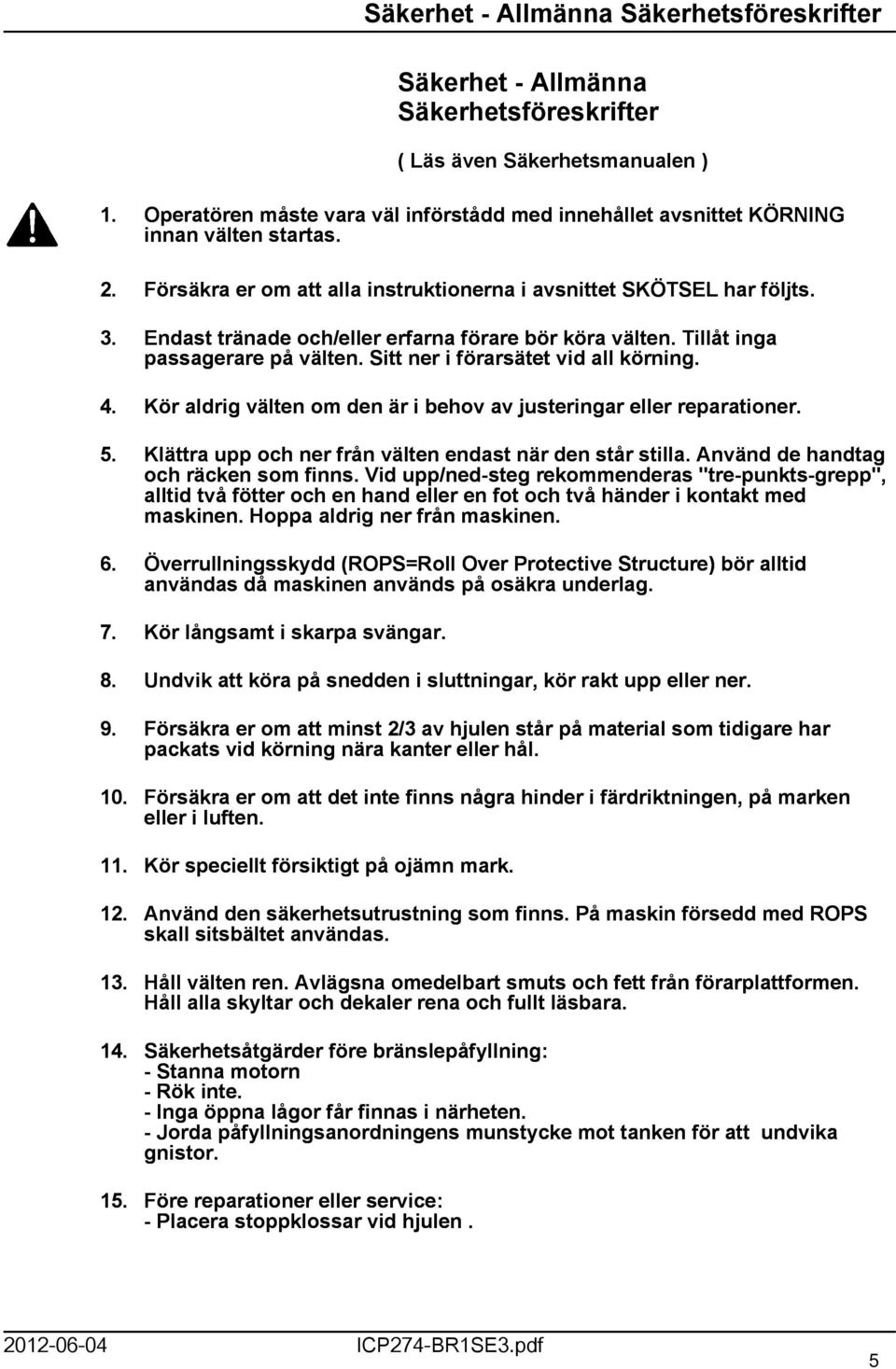

15 Säkerhet - Allmänna Säkerhetsföreskrifter Säkerhet - Allmänna Säkerhetsföreskrifter ( Läs även Säkerhetsmanualen ). Operatören måste vara väl införstådd med innehållet avsnittet KÖRNING innan välten startas.. Försäkra er om att alla instruktionerna i avsnittet SKÖTSEL har följts. 3. Endast tränade och/eller erfarna förare bör köra välten. Tillåt inga passagerare på välten. Sitt ner i förarsätet vid all körning. 4. Kör aldrig välten om den är i behov av justeringar eller reparationer. 5. Klättra upp och ner från välten endast när den står stilla. Använd de handtag och räcken som finns. Vid upp/ned-steg rekommenderas "tre-punkts-grepp", alltid två fötter och en hand eller en fot och två händer i kontakt med maskinen. Hoppa aldrig ner från maskinen. 6. Överrullningsskydd (ROPS=Roll Over Protective Structure) bör alltid användas då maskinen används på osäkra underlag. 7. Kör långsamt i skarpa svängar. 8. Undvik att köra på snedden i sluttningar, kör rakt upp eller ner. 9. Försäkra er om att minst /3 av hjulen står på material som tidigare har packats vid körning nära kanter eller hål. 0. Försäkra er om att det inte finns några hinder i färdriktningen, på marken eller i luften.. Kör speciellt försiktigt på ojämn mark.. Använd den säkerhetsutrustning som finns. På maskin försedd med ROPS skall sitsbältet användas. 3. Håll välten ren. Avlägsna omedelbart smuts och fett från förarplattformen. Håll alla skyltar och dekaler rena och fullt läsbara. 4. Säkerhetsåtgärder före bränslepåfyllning: - Stanna motorn - Rök inte. - Inga öppna lågor får finnas i närheten. - Jorda påfyllningsanordningens munstycke mot tanken för att undvika gnistor. 5. Före reparationer eller service: - Placera stoppklossar vid hjulen ICP74-BRSE3.pdf 5

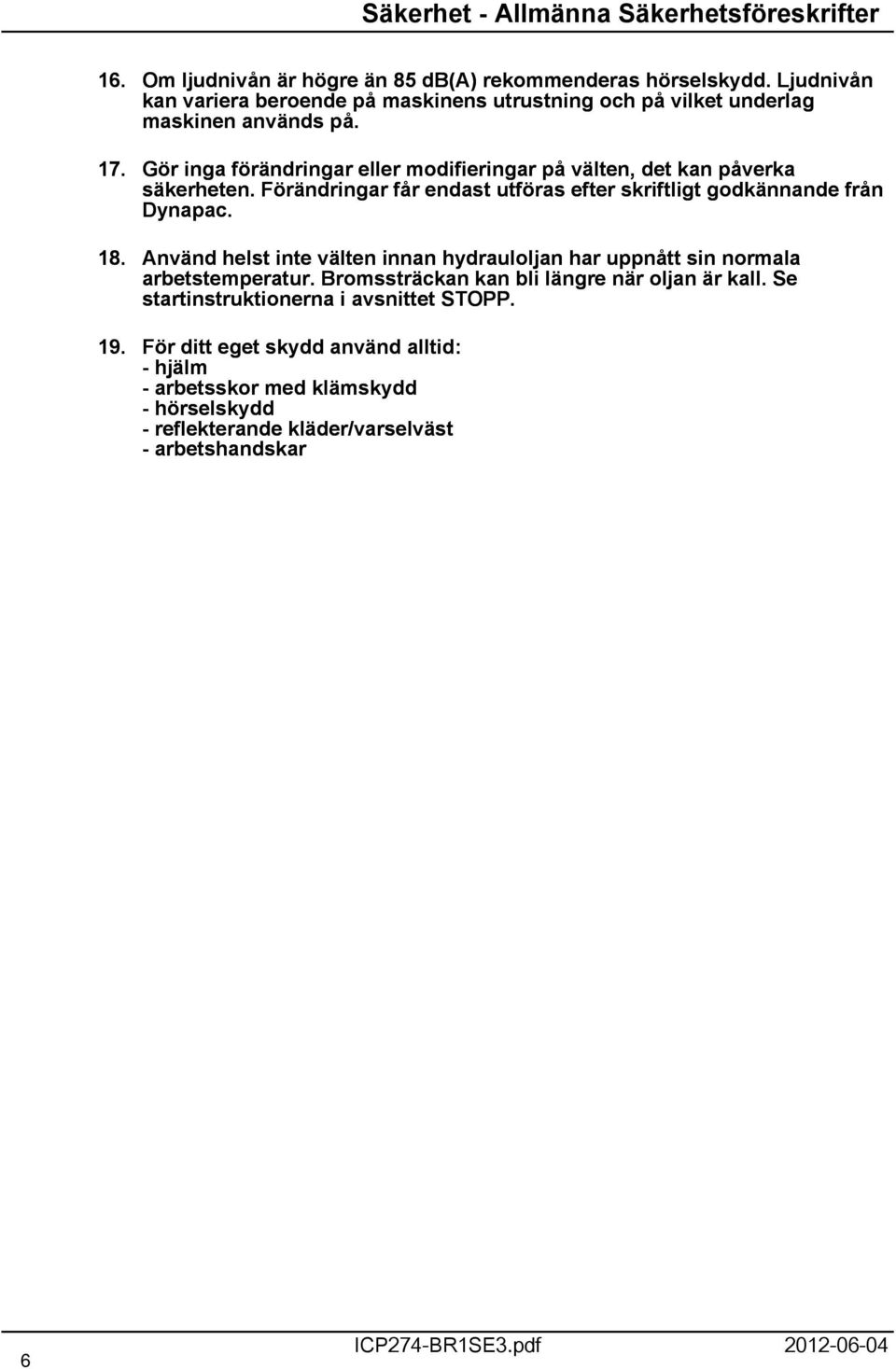

16 Säkerhet - Allmänna Säkerhetsföreskrifter 6. Om ljudnivån är högre än 85 db(a) rekommenderas hörselskydd. Ljudnivån kan variera beroende på maskinens utrustning och på vilket underlag maskinen används på. 7. Gör inga förändringar eller modifieringar på välten, det kan påverka säkerheten. Förändringar får endast utföras efter skriftligt godkännande från Dynapac. 8. Använd helst inte välten innan hydrauloljan har uppnått sin normala arbetstemperatur. Bromssträckan kan bli längre när oljan är kall. Se startinstruktionerna i avsnittet STOPP. 9. För ditt eget skydd använd alltid: - hjälm - arbetsskor med klämskydd - hörselskydd - reflekterande kläder/varselväst - arbetshandskar 6 ICP74-BRSE3.pdf

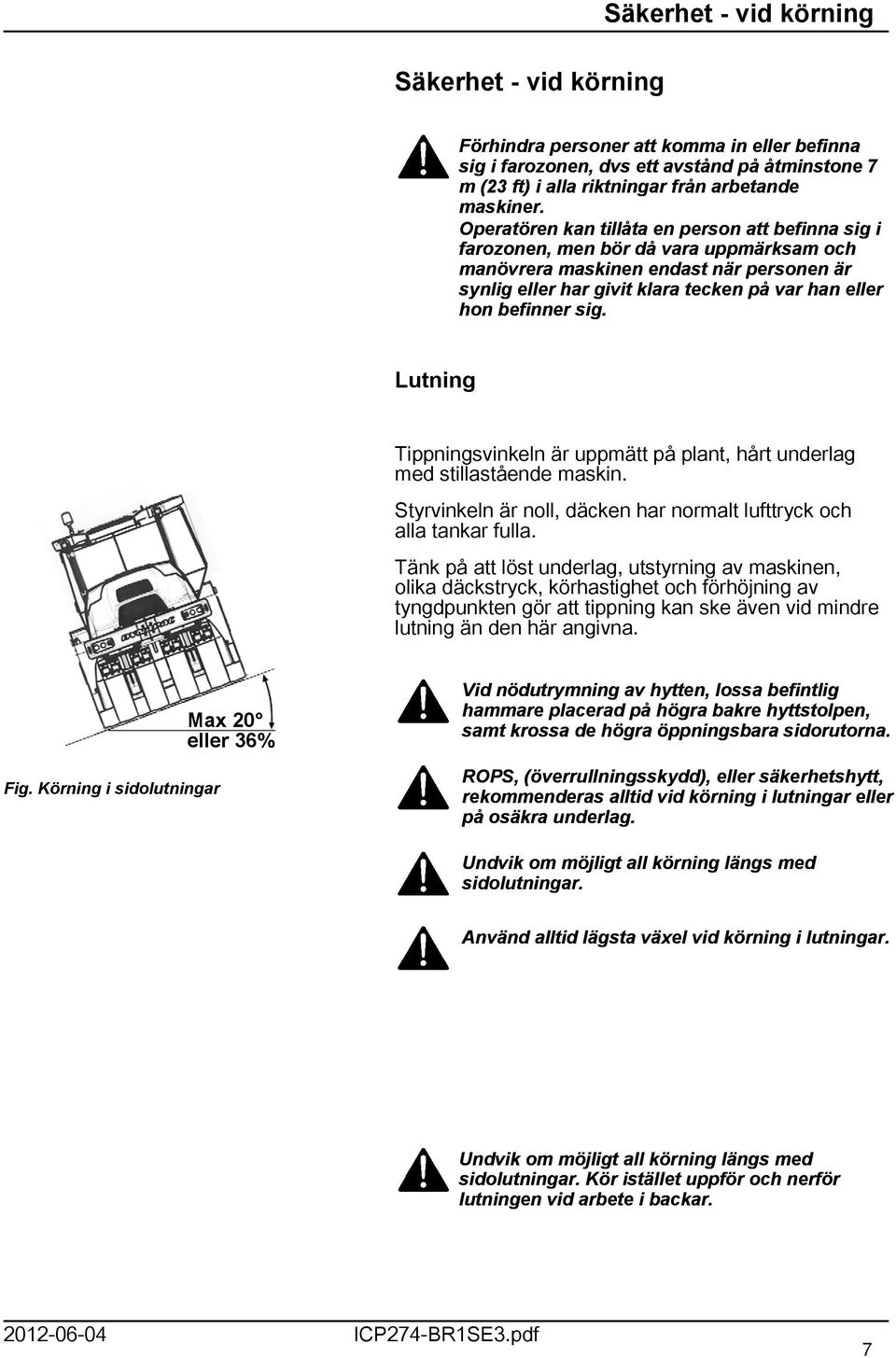

17 Säkerhet - vid körning Säkerhet - vid körning Förhindra personer att komma in eller befinna sig i farozonen, dvs ett avstånd på åtminstone 7 m (3 ft) i alla riktningar från arbetande maskiner. Operatören kan tillåta en person att befinna sig i farozonen, men bör då vara uppmärksam och manövrera maskinen endast när personen är synlig eller har givit klara tecken på var han eller hon befinner sig. Lutning Tippningsvinkeln är uppmätt på plant, hårt underlag med stillastående maskin. Styrvinkeln är noll, däcken har normalt lufttryck och alla tankar fulla. Tänk på att löst underlag, utstyrning av maskinen, olika däckstryck, körhastighet och förhöjning av tyngdpunkten gör att tippning kan ske även vid mindre lutning än den här angivna. Fig. Körning i sidolutningar Max 0 eller 36% Vid nödutrymning av hytten, lossa befintlig hammare placerad på högra bakre hyttstolpen, samt krossa de högra öppningsbara sidorutorna. ROPS, (överrullningsskydd), eller säkerhetshytt, rekommenderas alltid vid körning i lutningar eller på osäkra underlag. Undvik om möjligt all körning längs med sidolutningar. Använd alltid lägsta växel vid körning i lutningar. Undvik om möjligt all körning längs med sidolutningar. Kör istället uppför och nerför lutningen vid arbete i backar ICP74-BRSE3.pdf 7

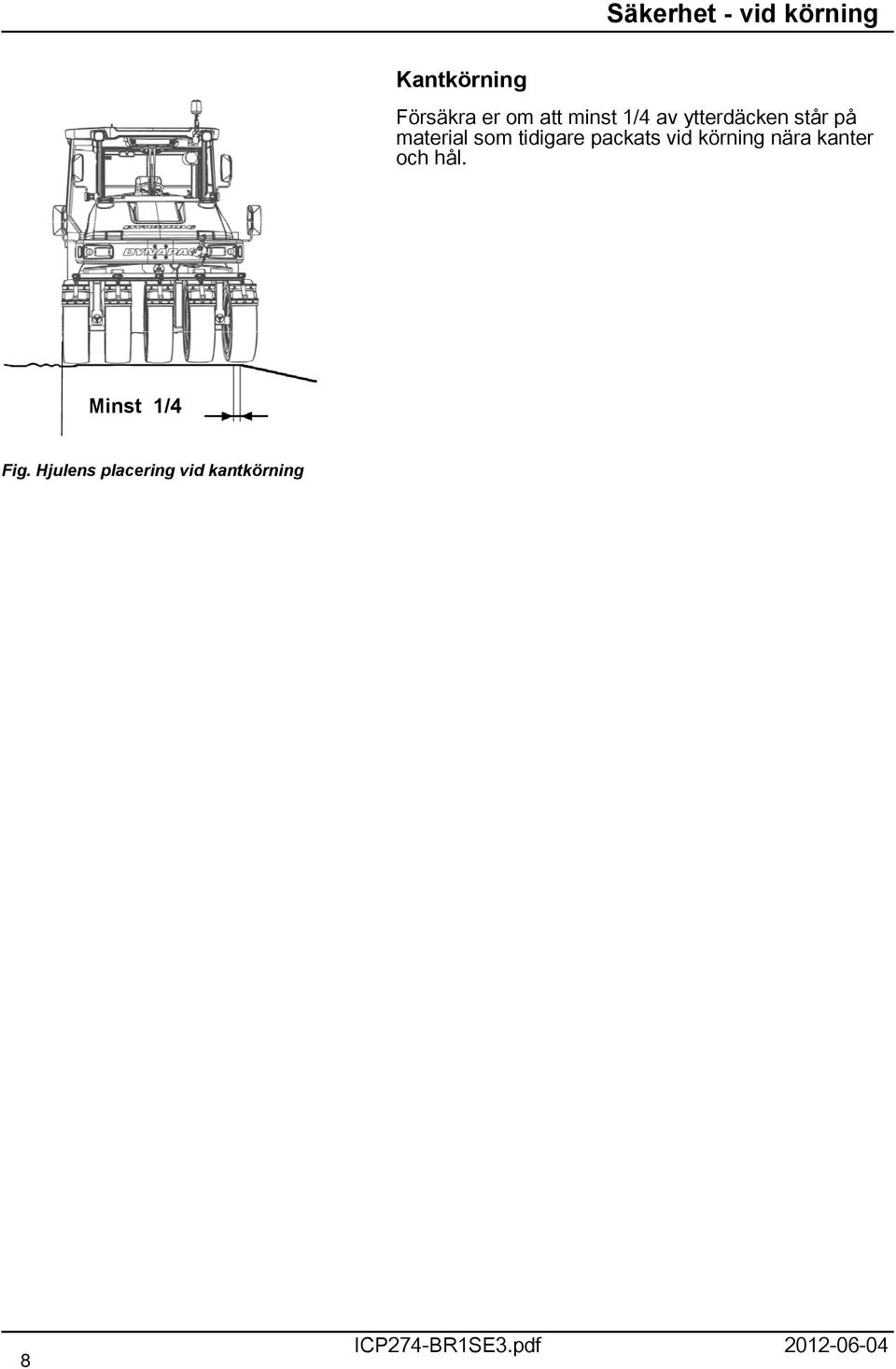

18 Säkerhet - vid körning Kantkörning Försäkra er om att minst /4 av ytterdäcken står på material som tidigare packats vid körning nära kanter och hål. Minst /4 Fig. Hjulens placering vid kantkörning 8 ICP74-BRSE3.pdf

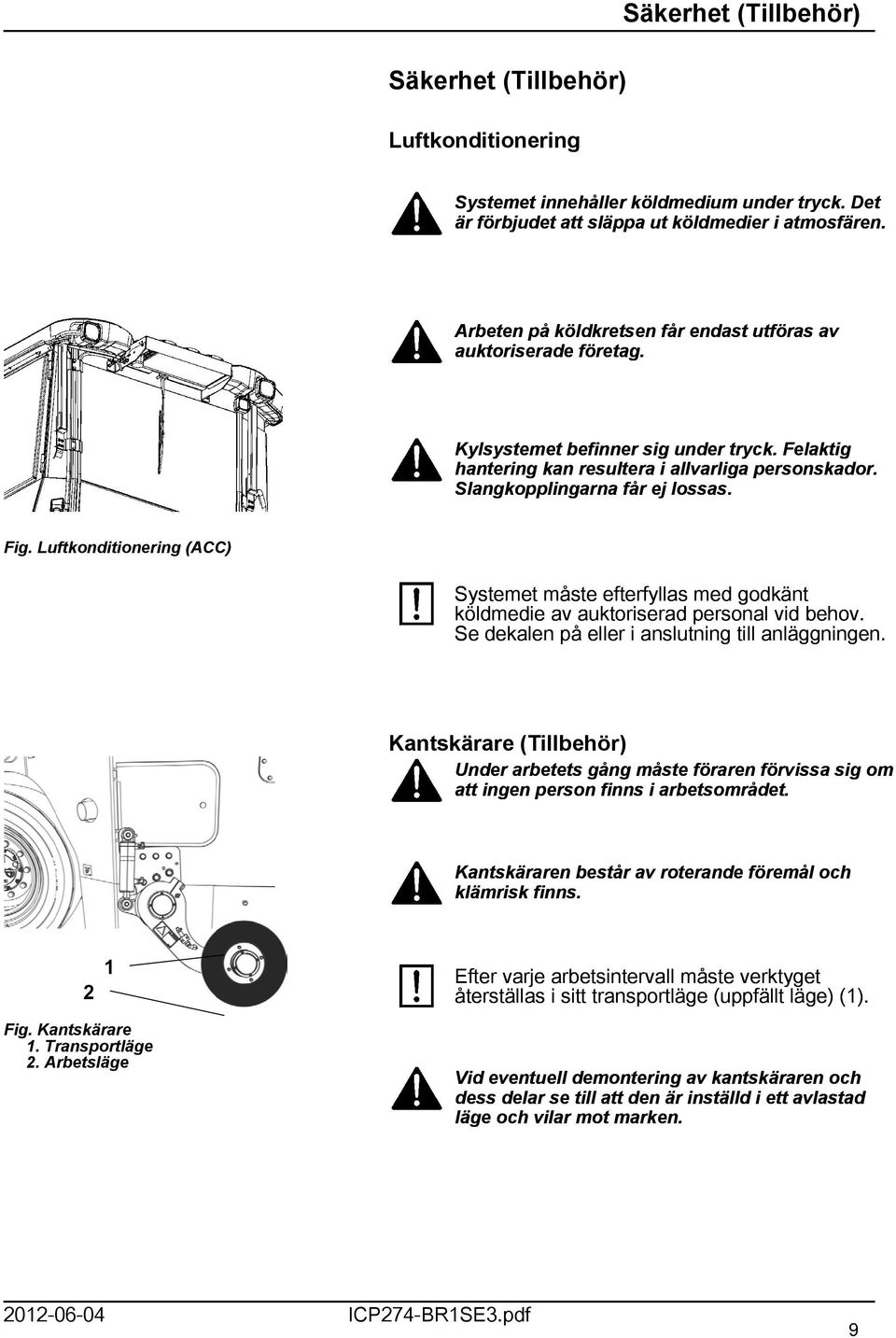

19 Säkerhet (Tillbehör) Luftkonditionering Säkerhet (Tillbehör) Systemet innehåller köldmedium under tryck. Det är förbjudet att släppa ut köldmedier i atmosfären. Arbeten på köldkretsen får endast utföras av auktoriserade företag. Kylsystemet befinner sig under tryck. Felaktig hantering kan resultera i allvarliga personskador. Slangkopplingarna får ej lossas. Fig. Luftkonditionering (ACC) Systemet måste efterfyllas med godkänt köldmedie av auktoriserad personal vid behov. Se dekalen på eller i anslutning till anläggningen. Kantskärare (Tillbehör) Under arbetets gång måste föraren förvissa sig om att ingen person finns i arbetsområdet. Kantskäraren består av roterande föremål och klämrisk finns. Fig. Kantskärare. Transportläge. Arbetsläge Efter varje arbetsintervall måste verktyget återställas i sitt transportläge (uppfällt läge) (). Vid eventuell demontering av kantskäraren och dess delar se till att den är inställd i ett avlastad läge och vilar mot marken ICP74-BRSE3.pdf 9

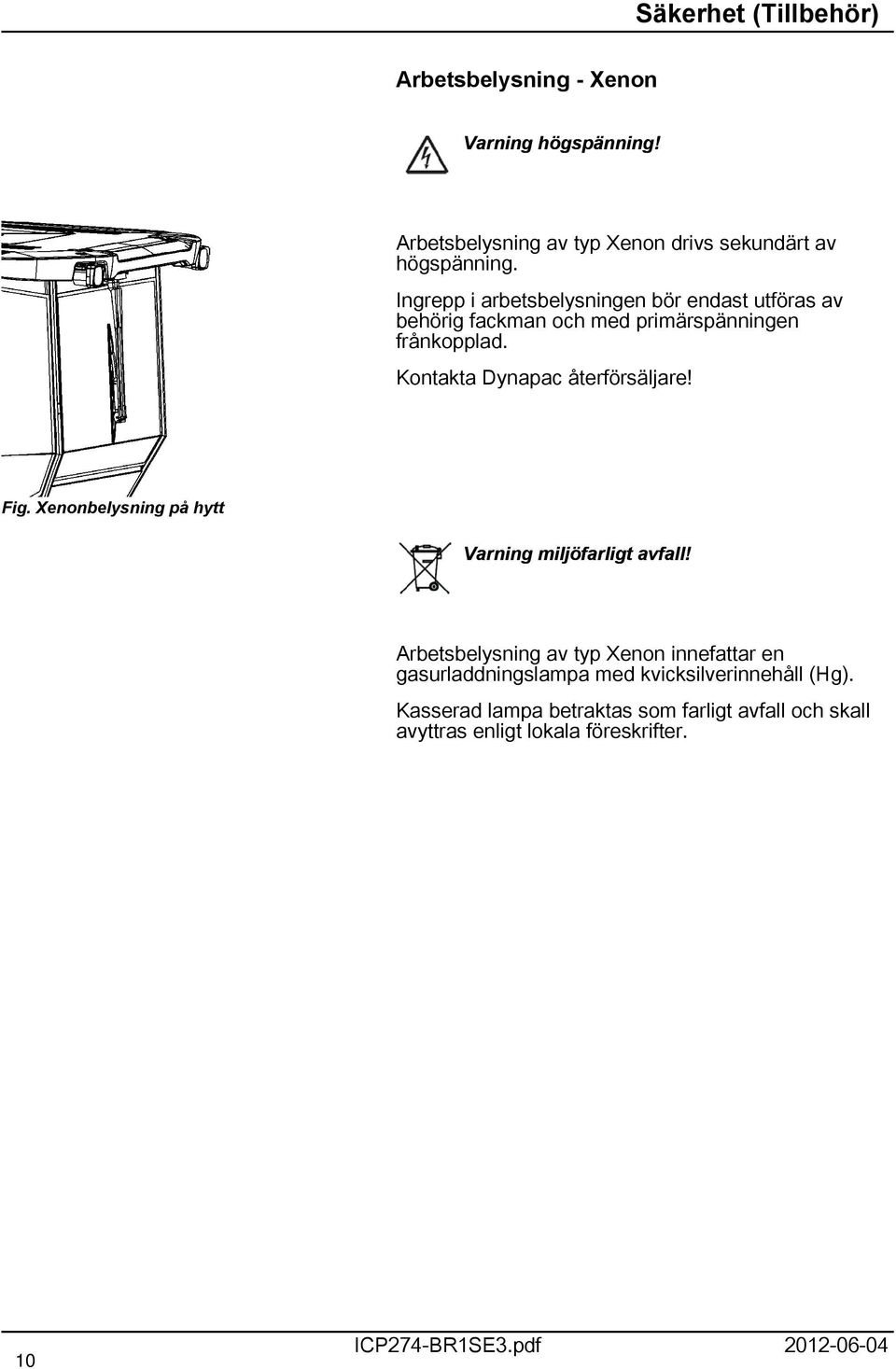

20 Säkerhet (Tillbehör) Arbetsbelysning - Xenon Varning högspänning! Arbetsbelysning av typ Xenon drivs sekundärt av högspänning. Ingrepp i arbetsbelysningen bör endast utföras av behörig fackman och med primärspänningen frånkopplad. Kontakta Dynapac återförsäljare! Fig. Xenonbelysning på hytt Varning miljöfarligt avfall! Arbetsbelysning av typ Xenon innefattar en gasurladdningslampa med kvicksilverinnehåll (Hg). Kasserad lampa betraktas som farligt avfall och skall avyttras enligt lokala föreskrifter. 0 ICP74-BRSE3.pdf

21 Speciella anvisningar Speciella anvisningar Standardoljor och andra rekommenderade oljor Vid leverans från fabriken är de olika systemen och komponenterna fyllda med oljor som anges i smörjmedelsspecifikationen, dessa kan användas i temperaturer från -5 C till + 40 C (5 F - 05 F). Högre omgivningstemperatur över +40 C (04 F) Vid körning i högre omgivningstemperatur, dock max. +50 C ( F), gäller följande rekommendationer: Dieselmotorn klarar denna temperatur med normaloljan, men i de övriga komponenterna måste följande oljor användas : Hydraulsystem med mineralolja Shell Tellus T00 eller motsvarande. Lägre omgivningstemperatur - Frostrisk Se till att bevattningssystemet är tömt/dränerat på allt vatten (sprinkler, slangar, tank/ar) eller att frostskyddsvätska är tillsatt, för att förhindra att systemet fryser. Temperaturer Temperaturgränserna gäller för maskin i standardutförande. Maskiner försedda med extra utrustning, som bullerdämpning etc. kan kräva viss uppmärksamhet i de övre temperaturområdena. Högtryckstvätt Spruta ej direkt mot elkomponenter eller instrumentpanel. Placera en plastpåse över tanklocket och försegla med ett gummiband. Detta för att undvika att vatten under tryck passerar tanklockets andningshål. Detta kan orsaka driftstörningar, som t ex igensatta filter. Brandbekämpning Vid brand i maskinen använd i första hand en brandsläckare av typ ABC-pulver. Det går även att använda en brandsläckare av typ BE-kolsyra ICP74-BRSE3.pdf

22 Speciella anvisningar Överrullningsskydd (ROPS), ROPS-godkänd hytt Om maskinen är utrustad med överrullningsskydd (ROPS - Roll Over Protective Structure), eller ROPS-godkänd hytt, får absolut inga svetsmontage eller borrade hål upptagas i bågen, eller hytten. Reparera aldrig en skadad ROPS-båge eller hytt, den måste bytas mot en ny! Batterihantering Vid demontering av batterier skall den negativa polklämman alltid lossas först. Vid montering av batterier ansluts alltid först den positiva polklämman. Kassera förbrukat batteri på godkänt, miljövänligt sätt - batterier innehåller giftigt bly. Använd inte en snabbladdare för laddning av batteriet. Det kan minska batteriets livslängd. ICP74-BRSE3.pdf

23 Speciella anvisningar Starthjälp (4V) Koppla inte minuskabeln till det urladdade batteriets minuspol. Om en gnista skulle uppstå, skulle den knallgas som bildas runt batteriet kunna antändas Kontrollera alltid att starthjälpsbatteriet har samma spänning som det urladdade batteriet. Slå ifrån tändningen och samtliga strömförbrukare, och stäng av motorn på den hjälpande maskinen. 3 4V 4 V V Viktigt att starthjälpen har 4V spänning. Koppla först starthjälpsbatteriets pluspol () till det urladdade batteriets pluspol (), och därefter starthjälpsbatteriets minuspol (3) till en lämplig jordpunkt (4) i maskinen. Starta motorn på den hjälpande maskinen och låt den gå en stund. Prova nu att starta den andra maskinen. Koppla bort kablarna i omvänd ordning. Fig. Starthjälp ICP74-BRSE3.pdf 3

24 Speciella anvisningar 4 ICP74-BRSE3.pdf

25 Tekniska Data Tekniska Data Vibrationer - Förarplats (ISO 63) Vibrationsnivåerna är uppmätta enligt körcykel beskrivet i EU-direktiv 000/4/EC på EU-utrustad maskin, med förarstolen i transportläge. Uppmätta helkroppsvibrationer underskrider det i direktiv 00/44/EC angivna insatsvärdet på 0,5 m/s². (Gränsvärdet är,5 m/s²) Enligt samma direktiv underskrider de uppmätta hand-/armvibrationerna det angivna insatsvärdet på,5 m/s². (Gränsvärdet är 5 m/s²) Ljudvärden Ljudvärdena är uppmätta enligt körcykel beskrivet i EU-direktiv 000/4/EC på EU-utrustad maskin med förarstolen i transportläge. Garanterad ljudeffektnivå, L wa 03 db (A) Ljudtrycksnivå vid förarens öra (plattform), L pa 85 ±3 db (A) Ljudtrycksnivå vid förarens öra 80 ±3 db (A) (hytt), L pa Avvikelser från ovanstånde värden kan förekomma beroende på vilka arbetsbetingelser som råder. Elsystem Maskinerna är EMC testade enligt EN 3309:000. "Construction machinery" ICP74-BRSE3.pdf 5

26 Tekniska Data 6 ICP74-BRSE3.pdf

27 Tekniska data - Dimensioner Tekniska data - Dimensioner Dimensioner Dimensioner mm in A B H H K L ICP74-BRSE3.pdf 7

28 Tekniska data - Dimensioner Vikt Arbetsvikt, standardutrustad vält inkl. ROPS, EN500 Vikter och volymer 0800 kg 3,85 lbs Vikt utan ballast 0380 kg,890 lbs Vikt med ballast våtsand 7000 kg 37,485 lbs Vikt med max ballast 7000 kg 59,535 lbs Vätskevolymer Hydraultank 3 liter 9.4 qts Smörjolja, Dieselmotor,9 liter.6 qts Kylvätska, Dieselmotor 8,5 liter 9.5 qts Bränsletank 0 liter 55.4 gal T-växlar x 8 liter x 8.5 qts Vattentank 45 liter 09.6 gal Ballastlåda volym 3 m 3 06 cu. feet Blandad ballast - max 6, ton 8. tons Maskinen kan ballastas med 4 stålblock i nedre delen av ramen. Varje stålblock (P/N 707) väger ton (4,400 lbs) och används i par (P/N 7069). Antingen alla 4, fram eller bak. Maskinen kan även ballastas med stålblock i övre delen av ramen. Varje stålblock (P/N 7070) väger 650 kg (,400 lbs) och används i par (P/N 7035). Använd en lämplig kombination för att uppnå max ballast. Vältens tjänstevikt utgörs av vältens vikt plus ballastens vikt. Tjockare skikt kräver tyngre vält för packning, tunnare skikt kräver inte så tung vält. 8 ICP74-BRSE3.pdf

29 Tekniska data - Dimensioner Kompakteringsdata Hjultryck: Arbetskapacitet - Utan ballast 00 kg,645 lbs - Med blöt sand ballast 900 kg 4,90 lbs - Med max. ballast 3000 kg 6,65 lbs Motor Fabrikat/Modell Allmänt Cummins QSB 4.5 T3 Effekt (SAE J995) 8/93 kw 0/5 hp Motorvarvtal 00 rpm Elsystem Batteri Generator Säkringar 4V (xv 74Ah) 4V 45A Se avsnittet Elsystem - säkringar Glödlampor (om monterat) Watt Sockel Körbelysning, fram 75/70 P43t (H4) Blinkers, fram BA5s Sidoblinkers 5 SV8,5 Broms-positionsljus /5 BAY5d Blinkers, bak BA5s Registreringskylt 5 SV8,5 Arbetsbelysning 70 PKs (H3) 35 Xenon Hytt belysning 0 SV8, ICP74-BRSE3.pdf 9

30 Tekniska data - Dimensioner Åtdragningsmoment Åtdragningsmoment i Nm för anoljade eller torra skruvar vid användning av momentnyckel. Metrisk grovgänga, blankförzinkade (fzb): M - gänga HÅLLFASTHETSKLASS: 8.8, Oljad 8.8, Torr 0.9, Oljad 0.9, Torr.9, Oljad.9, Torr M6 8,4 9,4 3,4 4,6 6,3 M M M M M M M M M Metrisk grovgänga, Zinkbehandlade (Dacromet/GEOMET): HÅLLFASTHETSKLASS: M- gänga 0.9, Oljad 0.9, Torr.9, Oljad.9, Torr M6,0 5,0 4,6 8,3 M M M M M M M M M ICP74-BRSE3.pdf

31 Tekniska data - Dimensioner Hjulbultar Bultdimension : M0 (PN ) Hållfasthetsklass : 0.9 Åtdragningsmoment : Oljad: 494 Nm Torr: 60 Nm Öppningstryck Hydraulsystem MPa Drivsystem 33,0 Matarsystem,0 Styrsystem 6,0 Bromsfriläggning,9 Klimatanläggning (Tillbehör) Systemet som beskrivs i denna bok är av typen AC/ACC (Automatisk Klimat Kontroll), dvs. system som håller den inställda temperaturen i hytten under förutsättning att fönster och dörrar hålles stängda. Köldmedelsbenämning: HFC-R34:A Köldmedelsvikt vid nyfyllnad: 350 gram (.98 lbs) ICP74-BRSE3.pdf

32 Tekniska data - Dimensioner ICP74-BRSE3.pdf

33 Maskinbeskrivning Maskinbeskrivning Identifiering Produktidentifikationsnummer på ram Maskinens PIN (Produktidentifikationsnummer), är instansat på rambalkens högra kant (). Detta nummer är det samma som maskinskyltens PIN (serienummer). Fig. Främre ram. PIN Maskinskylt Maskinskylten () sitter fäst vid översta trappsteget, på förarplattformens vänstra sida. På skylten står tillverkarens namn och adress, typ av maskin, PIN-produktidentifikationsnummer (serienummer), arbetsvikt, motoreffekt och tillverkningsår. (Om maskinen levereras utanför EU finns inte ce-märkningen med, vissa saknar även tillverkningsår). Fig. Förarplattform. Maskinskylt. Motorskylt Vid reservdelsbeställning ange maskinens PIN nummer ICP74-BRSE3.pdf 3

34 Maskinbeskrivning V 0 A 3456 A B C D E F Förklaring av 7PIN serienummer A= Tillverkare B= Familj/Modell C= Kontrolltecken D= Ingen kodning E= Produktionsenhet F= Serienummer Motorskyltar Motorns typskylt () sitter upptill på ventilkåpan och blir åtkomlig om motorhuven öppnas. Typskylten finns även placerad under maskinskylten vid översta uppsteget till förarplattformen. På skylten står typ av motor, serienummer och motordata. Vid reservdelsbeställning ange motorns serienummer. Se även motorns handbok. Fig. Motor. Typskylt 4 ICP74-BRSE3.pdf

35 Maskinbeskrivning Placering dekaler 5 0, , , Varning, klämzon Varning, bromsfriläggning Varning, roterande motordelar Ljudeffektnivå Varning, brännheta ytor Batterispänning Varning, instruktionsmanual Vattentank Lyftskylt Varning, trycksatt vätska Ringtryck Varning, startgas Dieselbränsle Nödutgång (endast hytt) Lyftställe Varning, kantskärare (tillbehör) Hydraulolja Bio-hydraulolja (tillbehör) Handboksfack Kylvätska Batterifrånskiljare Varning, giftig gas Fästpunkt ICP74-BRSE3.pdf 5

36 Maskinbeskrivning Säkerhetsdekaler Se alltid till att alla säkerhetsdekaler är fullt läsbara, avlägsna smuts och beställ nya om säkerhetsdekalerna har blivit oläsbara. Använd artikelnumret som finns på varje dekal Varning - Klämzon, hjul. Håll behörigt avstånd från klämzonen Varning - Roterande motordelar. Håll händerna på säkert avstånd från riskområdet Varning - Brännheta ytor i motorrummet. Håll händerna på säkert avstånd från riskområdet Varning - Bromsfriläggning Aktivera inte bromsfriläggningen utan att ha läst kapitlet om bogsering. Risk för klämskador Varning - Instruktionsmanual Uppmaning till föraren att läsa maskinens säkerhets-, kör- och skötselinstruktioner innan maskinen tas i bruk Varning - Startgas Startgas får ej användas. 6 ICP74-BRSE3.pdf

37 Maskinbeskrivning Varning - Kantskärare (tillbehör) Varning för roterande delar. Håll behörigt avstånd från klämzonen Varning - Giftig gas (tillbehör, ACC) Läs instruktionsmanualen Varning - Trycksatt vätska Var noga med att dränera trycket i ackumulatorerna innan hydraulsystemet öppnas ICP74-BRSE3.pdf 7

38 Maskinbeskrivning Ljudeffektnivå Dieselbränsle Lyftställe Lyftskylt Handboksfack Batterifrånskiljare Hydraulolja Ringtryck Fästpunkt Batterispänning Nödutgång (endast hytt) 8 ICP74-BRSE3.pdf

39 Maskinbeskrivning Visning - Kontrollpanel och reglage Fig. Kontrollpanel och manöverpanel 7 0 Tändningslås 0 * Manuell bevattning (MAN) 7 * Kantskärare, upp Fram-/Backreglage, * Auto bevattning (AWC) 8 * Kantskärare, ned 3 Knappsats * Ökning av bevattning/sprinklerintervall 9 * Kantskärare, bevattning (timer) (+) 4 Varningsindikator 3 * Minskning av bevattning/sprinklerintervall 0 * Varningsblinkers (timer) (-) 5 * Körriktningsvisare 4 * Arbetsbelysning * Roterande varningsljus 6 * Helljusindikator 5 Signalhorn Display 7 * Ökning av däcktryck (+) 6 Nödstopp 3 Funktionsknappar (5 st) 8 * Minskning av däcktryck (-) 4 Bromspedal 9 Hög/Låg hastighet 5 Gaspedal 6 Bromstest * Tillbehör 7 Parkeringsbroms ICP74-BRSE3.pdf 9

40 Maskinbeskrivning Funktioner. Blinkers. Trafikbelysning 3. Hel-/Halvljus 4. Parkeringsbelysning 5. Signalhorn Fig. Rattstamsomkopplare (Tillbehör) Funktionsbeskrivning Nr Benämning Symbol Funktion Tändningslås Den elektriska kretsen bruten Alla instrument och elektriska reglage är strömförsörjda (Systemkontroll). Aktivering av startmotorn. Fram-/Backreglage För att starta maskinen ska reglaget vara i neutralt läge, i mitten. För fram reglaget och tryck på gaspedalen för körning framåt, för bak reglaget och tryck på gaspedalen för körning bakåt. 3 Knappsats 4 Varningsindikator Generell felindikering. Se displayen () för beskrivning av felet. 5 Körriktningsvisare Visar att körriktningsvisaren är aktiverad. (Aktiveras via rattstamsomkopplaren.) 6 Helljusindikator Visar att helljuset är aktiverat. (Aktiveras via rattstamsomkopplaren.) 7 Ökning av däcktryck (+) Vid aktivering, ökar däckets ringtryck. 8 Minskning av däcktryck (-) Vid aktivering, minskar däckets ringtryck. 9 Hög/Låg hastighet Välten startar alltid i hastighetsläge Hög. Vid aktivering erhålles hastighetsläge Låg. 30 ICP74-BRSE3.pdf

41 Maskinbeskrivning Nr Benämning Symbol Funktion 0 Manuell bevattning Ger kontinuerlig bevattning av hjulen. Automatisk bevattning Vid aktivering erhålles automatiskt till eller frånslag av bevattningen när Fram-/Backreglaget flyttas ur neutralläget. Ökning av bevattning/sprinklerintervall (timer) (+) 3 Minskning av bevattning/sprinklerintervall (timer) (-) Varje tryck ger oftare bevattning, dvs större vattenmängd på däcken. Varje tryck minskar bevattningen, dvs ger mindre vattenmängd på däcken. 4 Arbetsbelysning Vid aktivering tänds arbetsbelysningen. 5 Signalhorn I intryckt läge ljuder signalhornet. 6 Nödstopp Bromsar välten och stänger av dieselmotorn. All strömförsörjning bryts. 7 Kantskärare, upp Med maskinen i hastighetsläge Låg kan man köra kantskäraren uppåt och nedåt. Med maskinen i hastighetsläge Hög kan kantskäraren endast köras upp. Vid aktivering rör sig kantskäraren uppåt. 8 Kantskärare, ned Vid aktivering rör sig kantskäraren nedåt. 9 Kantskärare, bevattning Vid aktivering bevattnas kantskäraren. 0 Varningsblinkers Aktivera varningsblinkersen genom att trycka ned strömbrytaren. Roterande varningsljus Aktivera roterande varningsljus genom att trycka ned strömbrytaren. 6 Bromstest Vid aktivering testas bromsarna ICP74-BRSE3.pdf 3

42 Maskinbeskrivning Nr Benämning Symbol Funktion 7 Parkeringsbroms I nedtryckt läge aktiveras parkeringsbromsen. För att frilägga bromsarna skjut den röda delen bakåt (mot dig) och ändra vippans läge. Parkeringsbromsen måste vara aktiverad för att starta maskinen! Display förklaringar När tändningslåset aktiveras till läge I, blir en startbild synlig på displayen. Denna bild är synlig för några sekunder sedan övergår den till en statusbild. Fig. Startbild Statusbilden ger information om bränslenivå, vattennivå i sprinklertank, maskintimmar och spänningsnivå. Bränsle- och vattennivåer anges i procent (%). Denna bild kvarstår aktiv tills antingen dieselmotorn startas eller ett aktivt val till bildbyte görs via funktionsknapparna på displayen. Fig. Statusbild Startas motorn innan något knappval gjorts övergår displayen till att visa arbetsbilden. Denna ger en översikt som behålls under arbetet: - Hastigheten visas mitt i bilden. - Hastighetsläge, Hög/Låg, visas med en symbol mitt i bilden. - I hörnen visas motorvarvtal, asfalttemperatur (tillbehör) och däcktryck (tillbehör). Fig. Huvudbild/Arbetsbild 3 ICP74-BRSE3.pdf

43 Maskinbeskrivning Vid tryck på någon av menyvalsknapparna visas ett menyfält. Fältet är synligt en kort stund medan knappval sker och släcks sedan ned, tänds åter vid tryck på någon av menyvalsknapparna (). Fig. Huvudbild/Arbetsbild med menyvalsknappar () Ex. på menyfält. Scroll/Selektionsknappar för val mellan tillgängliga funktioner. Larm logg knapp för visning av motor- och maskinlarm. Settings/Menyknappval som öppnar huvudmenyn. I huvudmenyn kan ändringar av inställningar ske. Exit/Återknapp ger återhopp steg i taget. Knappen intryckt (ca sek) ger åter visning av huvudbilden. Temperaturbilden visar aktuell motortemperatur (övre delen av bilden) och hydrauloljetemperatur (nedre delen av bilden). Beroende på val av enhetssystem så visas vädena i Celsius eller Fahrenheit. Fig. Temperaturbild ICP74-BRSE3.pdf 33

44 Maskinbeskrivning En bild som rör asfaltstemperatur kan också visas, när tillbehöret asfalttemperaturmätare är installerat på maskinen. Ställ in övre och nedre temperaturgränser med funktionsknapparna. Om det faktiskta asfalttemperaturen kommer utanför temperaturgränserna, blinkar temperaturvärdet överst till höger i arbetsbilden. Så länge man håller sig inom önskat intervall, lyser temperaturvärdet med fast sken. Fig. Asfalttemperaturbild Vid aktivt motorlarm visas en bild av larmet på displayen. Motorlarmen kommer ifrån motorns ECM som sköter övervakningen av motorns funktion. Meddelandet som består av en SPN och FMI kod kan tolkas med hjälp av motorleverantörens felkodslista. Larmmeddelandet som visas kvitteras genom ett tryck på "OK" i displayen. Vid aktivt maskinlarm visas en bild av larmet på displayen, samt en beskrivande varningstext för larmet. Larmmeddelandet som visas kvitteras genom ett tryck på "OK" i displayen. Maskinlarm Symbol Benämning Funktion Varningssymbol, hydrauloljefilter Om symbolen visas när dieselmotorn går på fullvarv skall hydrauloljefiltret bytas. Varningssymbol, luftfilter Om symbolen visas när dieselmotorn går på fullvarv skall luftfiltret rengöras eller bytas. Varningssymbol, batteriladdning Om symbolen visas när dieselmotorn är igång, laddar inte generatorn. Stoppa dieselmotorn och sök felet. 34 ICP74-BRSE3.pdf

45 Maskinbeskrivning Symbol Benämning Funktion Varningssymbol, motortemperatur Om symbolen visas är motorn för varm. Stanna omedelbart motorn och sök felet. Se även motorns handbok. Varningssymbol, hydrauloljetemperatur Om symbolen visas är hydrauloljan för varm. Kör inte välten, kyl ner oljan genom att låta dieselmotorn gå på tomgång samt sök felet. Varningssymbol, låg bränslenivå Om symbolen visas är bränslenivån 0%. Varningssymbol, låg sprinklervattennivå Om symbolen visas är sprinklervattennivån 0% i huvudtanken. Varningsymbol, låg bromsverkan Varningssymbol. Error: [xx] Om symbolen visas är det låg oljenivå för bromsarna och/eller lågt bromstryck. Visas larmet och kvarstår efter uppstart av maskin eller visas under körning, stanna snarast och stäng av maskinen samt kontakta Service. Om symbolen visas är det ett larm från H-AC enheten. Felkoder enligt tabell H-AC Larm ICP74-BRSE3.pdf 35

46 Maskinbeskrivning H-AC larm Felkod Benämning Funktion FELSÄKERT LÄGE: <9V or >36V BEGRÄNSAT LÄGE: <8V or >3V Felsäkert läge / Begränsat läge 3 Intern referensspänning Felsäkert läge 4 Felsäkert läge 5 Felsäkert läge 6 Felsäkert läge Begränsat läge Begränsat läge 5 Digital Outputs A / A Felsäkert läge 6 Digital Outputs B / B Felsäkert läge 8 Begränsat läge 30 Begränsat läge 3 Pump / Varvtal RPM Begränsat läge 35 Felsäkert läge 39 Givarfel Begränsat läge 40 Sensor kalibreras inte Startskydd PÅ 43 Begränsat läge 47 Begränsat läge 58 Motor RPM Fel Begränsat läge 59 Begränsat läge 70 CAN Hårdvarufel Begränsat läge 7 Begränsat läge 98 Felsäkert läge Begränsat läge (LIMITED mode) Begränsar hastigheten till 50% av max. hastighet. Detta läge kvarstår under felets varaktighet. Felsäkert löge (SAFE mode) Maskinen stannar och kan inte köras förrän felet är åtgärdad. 36 ICP74-BRSE3.pdf

47 Maskinbeskrivning Uppkomna larm finns sparade/loggade och kan ses om man väljer visning av larm. Val av visning av larm. "ENGINE ALARM" Sparade/Loggade motorlarm. "MACHINE ALARM" Sparade/Loggade maskinlarm. Dessa larm kommer ifrån maskinens övriga system. Huvudmeny ("MAIN MENU") I huvudmenyn kan man ändra vissa användar- och maskininställningar, nå servicemenyn för kalibreringar (endast för speciell service personal, kräver pinkod), samt även utläsa version på installerad mjukvara ICP74-BRSE3.pdf 37

48 Maskinbeskrivning Användarinställningar ("USER SETTINGS") Användaren kan ändra ljusinställningar, välja mellan Metriskt eller Imperial-enhets system, sätta varningsljud av/på. Justering av displayens ljus och kontrast samt även panelljusets styrka. Operatörshjälp vid start Vid försök att starta maskinen utan att ha uppfyllt ett, två eller alla tre av de villkor som krävs för start, visas det/de ouppfyllda villkor i en bild på displayen. Eventuellt ouppfyllt/ouppfyllda krav måste nu uppfyllas innan det är möjligt att starta maskinen. Krav som måste uppfyllas : - Aktiverad P-broms - Körspak i neutralt läge - Varvtalsväljare för dieselmotor i läge låg (Low = tomgångsläge) (ej alla modeller) 38 ICP74-BRSE3.pdf

49 Maskinbeskrivning Operatörshjälp Arbetsläge Vid försök att aktivera - Kantskärare (Tillbehör) med maskinen i hastighetsläge Hög, visas en bild med "Hastighetsläge Låg" i displayen under några sekunder. För att kunna aktivera ovan funktion, måste man se till att maskinen är i hastighetsläge Låg. Instrument och reglage, hytt Radio/CD (tillbehör) Fig. Hyttak, fram Fig. Höger bakre hyttstolpe ICP74-BRSE3.pdf 39

50 Maskinbeskrivning Nr Benämning Symbol Funktion Funktionsbeskrivning av instrument och reglage i hytt Värmereglage Vridning åt höger ökar värmen. Vridning åt vänster minskar värmen. Luftfläkt, strömbrytare I vänsterläge är fläkten avstängd. Vridning åt höger ökar luftmängden till hytten. 3 Luftkonditionering, strömbrytare Startar och stoppar luftkonditioneringen. 4 Recirkulation av hyttluft, strömbrytare Tryckning i överkant öppnar luftspjället så att friskluft kan komma in i hytten. Tryckning i nederkant stänger luftspjället så att luften recirkulerar inne i hytten. 5 Torkare fram, strömbrytare Trycks ned och främre torkare träder i funktion. 6 Spolning av främre och bakre vindrutor, strömbrytare Tryckning i överkant ger spolning på främre rutan. Tryckning i nederkant ger spolning på bakre rutan. 7 Torkare bak, strömbrytare Trycks ned och bakre torkare träder i funktion. 8 Säkringsdosa Innehåller säkringar för elsystemet i hytten. 4 Defrostermunstycke Vid vridning av munstycket erhålles olika riktningar på luftströmmen. 5 Hammare för nödutrymning Vid nödutrymning av hytt, lossa hammaren och krossa de högra öppningsbara rutorna. 40 ICP74-BRSE3.pdf

51 Maskinbeskrivning Användning av hyttreglage. Defroster För att få en snabb avisning eller borttagning av imma, se till att endast de yttre främre och de bakre luftutblåsen är öppna. Vrid värme- och fläktvreden ( o ) till max. Justera luftutblåsen så att de blåser mot rutan som skall avisas eller tas bort imma ifrån. Värme Vid ouppvärmd hytt, öppna de nedre luftutblåsen på de främre stolparna och de mittersta luftutblåsen som finns precis över reglagen för värme och fläkt. Vrid på max värme och max fläkthastighet. Då önskad värme är uppnådd öppna även de andra luftutblåsen och vrid eventuellt ner värmen och fläkthastigheten. 3 4 AC/ACC OBS! När man använder AC/ACC måste alla fönster vara stängda för att systemet skall fungera på ett effektivt sätt. För att få en snabb temperatursänkning i hytten gör följande inställningar på kontrollpanelen. Sätt igång AC/ACC (3) och ställ friskluften (4) i nedre läge för att stänga friskluftsventilen. Ställ in värmereglaget () på minimum och vrid upp fläkthastigheten (). Ha endast de främre mittersta luftutblåsen i innertaket öppna. När temperaturen sjunkit till en behaglig nivå, justera in önskad temperatur på värmereglaget () och sänk fläkthastigheten (). Öppna därefter resterande luftutblåsen i taket för att få en behaglig temperatur i hytten. Ställ om friskluftsknappen (4) till det övre läget för friskluft ICP74-BRSE3.pdf 4

52 Maskinbeskrivning Elsystem Maskinens huvudcentral () är placerad på förarplattformens bakre del. En plastkåpa täcker elcentral och säkringar. På plastkåpan finns ett 4V-uttag. 3 Fig. Huvudcentral. Kontrollenhet (ECU). Säkringar 3. Huvudrelä Säkringarna i motorrummet sitter placerade tillsammans med batterifrånskiljaren. Maskinen är utrustad med 4V elsystem och växelströmsgenerator. Fig. Batteriutrymme. Batterifrånskiljare. Huvudsäkringspanel Anslut batteriet med rätt polaritet (- till jord). Kabeln mellan batteri och generator får ej lossas när motorn är i gång. 4 ICP74-BRSE3.pdf

53 Maskinbeskrivning Huvudsäkringspanelen är placerad bakom batterifrånskiljaren, på vänster sida under motorhuven. F3 Motor ECU (30A) F0 Huvudsäkring (50A) F Hytt (50A) F0 Förvärmningselement (5A) F5 Hytt / CD / Radio (0A) Fig. Huvudsäkringspanel. Batterifrånskiljare. Förvärmningsrelä (0A) 3. Säkring (F0) 4. Startrelä (50A) 5. Säkringar (F3, F0, F) 6. Säkring (F5) 7. 4V-uttag ICP74-BRSE3.pdf 43

54 Maskinbeskrivning F F Säkringar på maskin Figuren visar de olika säkringarnas placering. Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. Fig. Säkringsdosor. Säkringsdosa F. Startnyckel, Huvudrelä 5A 5. Master ECU PWR 3 0A. Master ECU, I/O-enhet, Displayenhet 5A 6. Master ECU PWR 4 0A 3. Master ECU PWR 0A 7. 4VDC-uttag 0A 4. Master ECU PWR, tillbehör 0A 8. Framdrivnings-ECU 0A Säkringsdosa F. Lufttrycksreglering, däck 5A 5. Reserv. DCA, Asfalt 0A 6. Reserv 3. Reserv 7. Trafikbelysning 7,5A 4. Reserv 8. Trafikbelysning 0A Säkringar i hytt Figuren visar de olika säkringarnas placering. Fig. Säkringsdosa i hyttak Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. Säkringsdosa F7. Innerbelysning 0A 4. Värmefläkt 5A. CD/Radio 0A 5. Vindrutetorkare/Spolning, fram & bak 0A 3. AC-Kondensorenhet 5A 6. Vindrutetorkare/Spolning, höger sida 0A 44 ICP74-BRSE3.pdf

55 Handhavande Fig. Motorrum. Batterifrånskiljare Handhavande Före start Batterifrånskiljare - Tillslag Glöm inte att utföra daglig skötsel. Se instruktionerna för skötsel. Batterifrånskiljaren sitter placerad i motorrummets vänstra, bakre del. Ställ nyckeln () i tillslaget läge. Hela välten är nu strömförsörjd. Motorhuven skall vara olåst under körning, om batterifrånsklijaren inte har fri åtkomlighet från utsidan, för att snabbt kunna bryta batterispänningen vid behov. 3 Fig. Förarplats. Låsspak - tväråkning. Låsspak - rundsvängning 3. Låsspak - rattlutning Manöverenhet förarplats - Inställning Manöverenheten har tre inställningsmöjligheter, tväråkning, rundsvängning, samt rattlutning. Tväråkning kan utföras om den inre spaken () dras uppåt, så att spärren för tväråkning friläggs. Rundsvängning kan utföras om den yttre spaken () dras uppåt. Tillse att manöverenheten låser sig i läget innan körning av maskinen. Rattlutningen kan justeras om låsspaken (3) frigörs, lås fast rattstången igen i sitt nya läge. För stolens inställningsmöjligheter se avsnitten för bas/komfort stol. Gör alla inställningar med stillastående maskin. Kontrollera alltid att stolen är i låst läge innan körningen påbörjas. Släpp aldrig på spärren för sidoåkningen om maskinen står i en sidolutning ICP74-BRSE3.pdf 45

56 Handhavande Förarstol - Inställning Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har nedanstående inställningsmöjligheter. Fig. Förarstol. Låsspak - Längdinställning. Viktinställning 3. Ryggstödslutning 4. Sitsbälte Längdinställning () - Viktinställning () - Ryggstödslutning (3) Kontrollera alltid att stolen är i låst läge innan körning påbörjas. Glöm ej att använda sitsbältet (4) Fig. Förarplats. Handtag - längdinställning. Ratt - höjdinställning 3. Ratt - sittdynslutning 4. Ratt - ryggstödslutning 5. Ratt - armstödslutning 6. Ratt - svankstödsinställning 7. Sitsbälte 4 5 Förarstol, komfort (tillbehör) - Inställning Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har följande inställningsmöjligheter : - Längdinställning () - Höjdinställning () - Lutning av sittdyna (3) - Lutning av ryggstöd (4) - Lutning av armstöd (5) - Svankstödsinställning (6) Kontrollera alltid att stolen är i låst läge innan körningen påbörjas. Glöm ej att använda sitsbältet (7). 46 ICP74-BRSE3.pdf

57 Handhavande Display - Kontroll Sitt ner i förarstolen. Vrid strömbrytaren () till mittläget, startbilden på displayen visas. Fig. Instrumentpanel. Startströmbrytare. Statusbild Kontrollera att voltmätaren (6) visar minst 4 volt, och att de olika nivåmätarna (3, 4) ger utslag. Drifttimräknaren (5) registrerar och visar antalet timmar som dieselmotorn går. Fig. Statusbild 3. Bränslenivå 4. Vattennivå 5. Drifttimräknare 6. Voltmätare Sikt Tillse att sikten, både framåt, bakåt och åt sidorna, är fullgod före start. Alla hyttrutor skall vara rena och backspeglar inställda för god bakåtsikt. Fig. Sikt ICP74-BRSE3.pdf 47

58 Handhavande Förarplats Om ROPS-båge (överrullningsskydd) eller hytt är monterad på välten, använd alltid det då befintliga sitsbältet (), tillsammans med skyddshjälm. 3 3 Byt alltid sitsbältet () till ett nytt, då bältet blivit slitet eller har utsatts för stora krafter. 5 Fig. Förarplats. Sitsbälte. Skyddsräcken 3. Låsvred 4. Halkskydd Skyddsräckena () runt förarplatsen är ställbara i inner respektive ytterläge. Fäll in räckena vid körning nära husväggar, andra sidohinder eller vid transport. Lossa låsvreden (3) samt ställ in och lås räckena i önskat läge. Tillse att plattformens halksskydd (4) är i god kondition, byt till nya om friktionen är dålig. Om maskinen är utrustad med hytt, tillse att dörren är stängd vid all förflyttning. Interlock Välten är utrustad med Interlock. Om man under körning framåt/bakåt reser sig upp från förarstolen stängs dieselmotorn av efter 4 sek. Är Fram-/Backreglaget placerat i neutralläge när man reser sig ljuder summern tills man för Fram-/Backreglaget till parkeringsläget. Om parkeringsbromsen är aktiverad så stannar inte dieselmotorn. Skulle man av någon anledning föra Fram-/Backreglaget ur neutralläget utan att sitta i förarstolen stängs dieselmotorn av direkt. Sitt ner vid all körning! 48 ICP74-BRSE3.pdf

59 Handhavande Start Start av dieselmotor Tillse att nödstoppet inte är aktiverat (övre läget), och att fram-/backreglaget är i neutrallläget. Tillse även, att parkeringsbromsen är aktiverad. Dieselmotorn går inte att starta vid reglagets övriga lägen. 3 Sitt ner i förarsätet och vrid tändningsnyckeln (3) åt höger till första läget (låt startbilden övergå i statusbilden) och vidare till startläge. Släpp så snart motorn startat. Fig. Reglagepanel. Fram/Backreglage. Tändningslås 3. Tändningsnyckel Kör inte med startmotorn för länge (max 30 sek), gör hellre ett uppehåll någon minut om dieselmotorn inte startar. Varmkör dieselmotorn på tomgång under några minuter, längre tid om lufttemperataturen är under +0 C (50 F). Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Parkeringsbroms - Kontroll Parkeringsbromsen måste vara aktiverad för att kunna starta maskinen! 3 Fig. Reglagepanel. Fram-/Backreglage. Parkeringsbroms 3. Bromstest Med motorn på tomgång och parkeringsbromsen aktiverad, för Fram/Backreglaget framåt till läge F. Tryck på bromstestknappen och håll den nedtryckt samtidigt som motorvarvtalet ökas med gaspedalen. Maskinen ska inte röra sig. Drivning mot aktiverad parkeringsbroms sker endast då bromstestknappen hålls nedtryckt. Bromstest kan även göras mot backläge R ICP74-BRSE3.pdf 49

60 Handhavande Kontrollera under varmkörningen att bränsle- och vattenindikatorerna visar nivåerna och att laddningen visar minst 4V. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal driftstemperatur. Maskinen startar alltid i läge Hög hastighet. Fig. Display - Statusbild Fig. Pedaler. Gaspedal. Bromspedal Gaspedal och bromspedal Placera sätet så att gaspedal () och bromspedal () nås lätt och körpositionen är komfortabel. Färdriktning väljs, framåt eller bakåt, med Fram-/Backreglaget. Hastighetslägena Hög respektive Låg ger olika maximala hastigheter samt olika start och stoppramper. Mjukare start/stopp i hastighetsläge Låg och hårdare start/stopp i hastighetsläge Hög. Öka eller minska välthastigheten inom området med gaspedalen (). Kontrollera färdbromsen. Det är mycket viktigt att se till att bromsen fungerar korrekt. Kör maskinen långsamt framåt och tryck ned bromspedalen för att konstatera funktionen. 50 ICP74-BRSE3.pdf

61 Handhavande Display vid aktivering av val via knappsatsen. Parkeringssymbol visas vid aktiverad parkeringsbroms. = Låg hastighet = Automatisk vattenkontroll, bevattning aktiveras när Fram-/Backreglage spak är utanför neutralläge. = Ökning av Däcktryck (+) = Sprinkler, aktivering av sprinkler för kantskärare. = Hastighetsläge, Hög/Låg = Visning av alarm, se tabell för info. Alarmbeskrivning Symbol Benämning Funktion Varningslampa, hydrauloljefilter Om lampan lyser när dieselmotorn går på fullvarv skall hydrauloljefiltret bytas. Varningslampa, luftfilter Om lampan lyser när dieselmotorn går på fullvarv skall luftfiltret rengöras eller bytas. Varningslampa, batteriladdning Varningslampa, motortemperatur Varningslampa, hydrauloljetemperatur Om lampan lyser när dieselmotorn är igång, laddar inte generatorn. Stoppa dieselmotorn och sök felet. Om lampan lyser är motorn för varm. Stanna omedelbart motorn och sök felet. Se även motorns handbok. Om lampan lyser är hydrauloljan för varm. Kör inte välten, kyl ner oljan genom att låta dieselmotorn gå på tomgång samt sök felet ICP74-BRSE3.pdf 5

62 Handhavande Körning av vält Maskinen får ej under några omständigheter köras från marken. Föraren måste sitta i förarsätet vid all körning. Aktivera arbetsvarvtal, genom gaspedalen som är placerad på höger sida om rattstången. Kontrollera att styrningen fungerar genom att vrida ratten en gång åt höger och en gång åt vänster, när välten står stilla. Vid packning av asfalt, glöm inte att slå på sprinklersystemet () alt. (). Fig. Kontrollpanel. Manuell bevattning. Automatisk bevattning Kontrollera att arbetsområdet framför och bakom välten är fritt. Frilägg parkeringsbromsknappen () genom att skjuta det röda låset på knappen bakåt och ändra läget på vippan. Var beredd att välten kan börja rulla om den står i en lutning. 3 Fig. Kontrollpanel. Fram-/Backreglage. Parkeringsbromsreglage 3. Låg hastighet Aktivera knappen för låg hastighet (3). För Fram-/Backreglaget () framåt eller bakåt beroende på önskad körriktning. Öka eller minska välthastigheten genom att använda gaspedalen. Kontrollera parkeringsbromsens funktion genom att aktivera parkeringsbromsen och föra Fram-/Backreglaget till läge F eller R. Håll bromstestknappen nedtryckt. Tryck på gaspedalen och maskinen ska stå stilla. 5 ICP74-BRSE3.pdf

63 Handhavande Körning i backe Maskinen får ej under några omständigheter köras från marken. Föraren måste sitta i förarsätet vid all körning. Vid transportkörning i backig terräng (nedförslutningar > 5%) ska man vara observant på att vältens maximala hastighet inte överskrids. Släpp foten från gaspedalen och utnyttja motorbromsning. Hjälp till med färdbromsen om hastigheten ändå ökar. Att välja låg hastighet, ökar möjligheten till dieselmotorbroms och förlänger bromsarnas livslängd. Vid arbete och transportkörning i kraftiga lutningar (>5%) ska alltid låg hastighet väljas. Dessutom ska de drivna och bromsade bakhjulen alltid befinna sig längst ner i backen, dvs uppför backen körs välten i färdriktningen och nerför backen ska välten backa. Kontrollera att arbetsområdet framför och bakom välten är fritt. Kontroll av däckens slitbanor Kontrollera däckens slitbanor då och då för eventuell fastkletning av asfaltmassa. Detta kan förekomma innan däcken har blivit tillräckligt varma. Kletning kan förhindras om man blandar -4% skärvätska i sprinklervattnet för däcken ICP74-BRSE3.pdf 53
