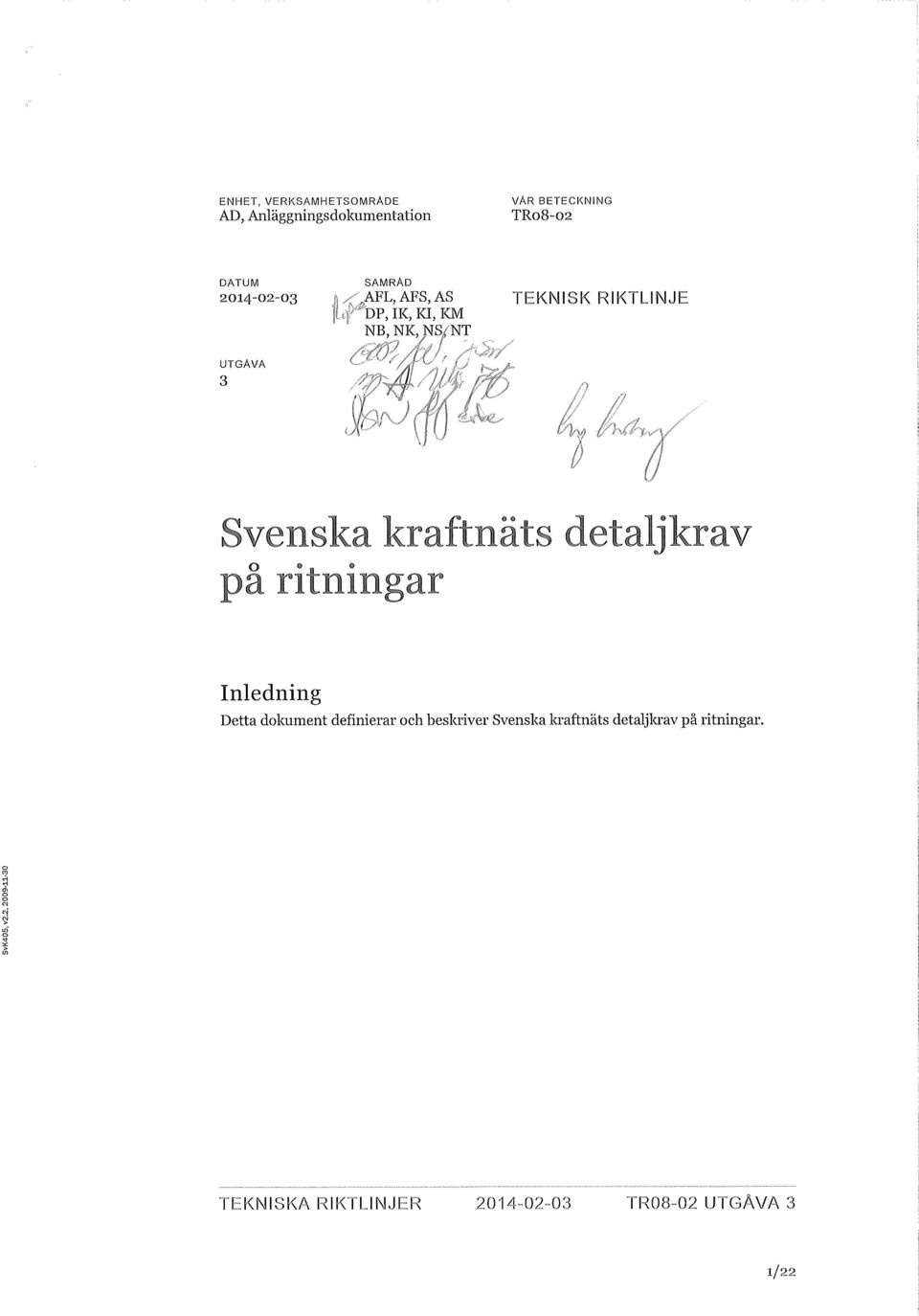

1 ENHET, VERKSAMHETSOMRÅDE AD, Anläggningsdokumentation VAR BETECKNING TR08-02 DATUM SAMRAD s <,AFL, AFS, AS Lf^DP, IK, Kl, KM NB, NK^S/NT TEKNISK RIKTLINJE UTGÅVA 3 / CAw UH»n/ Svenska kraftnäts detaljkr; P o,,_ -1-1» -i - -* ej o T» ^y%, jl. JL, %&, Ja» «JL Jå. JL. JL _^*% 1»«TL <A- Inledning Detta dokument definierar och beskriver Svenska kraftnäts detaljkrav på ritningar. TEKNISKA RIKTLINJER TR08-02 UTGÅVA 3 1/22

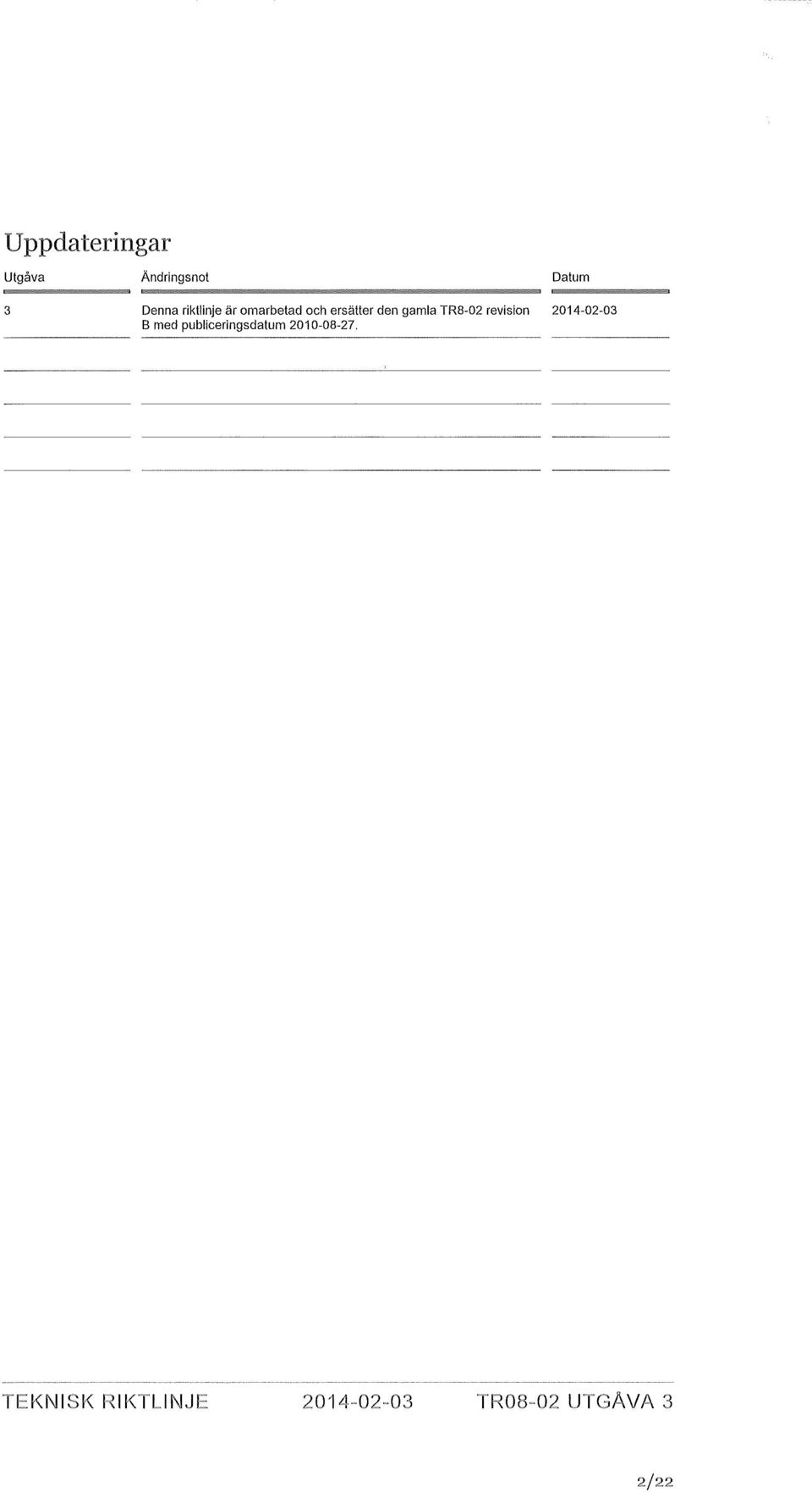

2 Uppdateringar Utgåva Ändringsnot Datum Denna riktlinje är omarbetad och ersätter den gamla TR8-02 revision B med publiceringsdatum 'EKNISK RIKTLINJE TR08-02 UTGÅVA 3 2/22

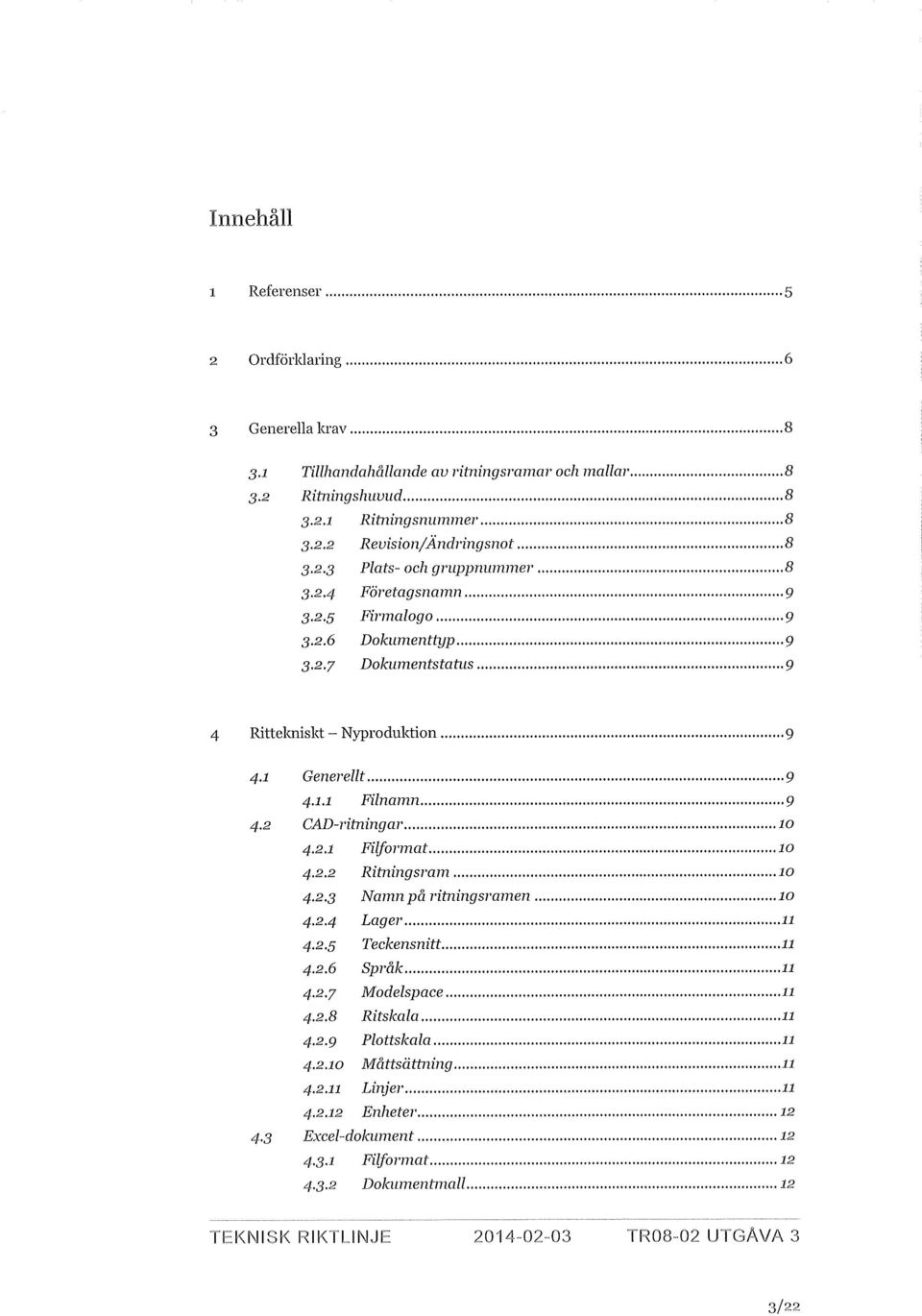

3 Innehåll Referenser 5 Ordförklaring 6 Generella krav. 3.1 Tillhandahållande av ritningsramar och mallar. 3.2 Ritningshuvud Ritningsnummer 8 2 Revision/Ändringsnot Plats- och gruppnummer Företagsnamn Firmalogo Dokumenttyp Dokumentstatus 9 Rittekniskt - Nyproduktion Generellt Filnamn CAD-ritningar Filformat Ritningsram Namn på ritningsramen Lager Teckensnitt Språk Modelspace Ritskala Plottskala Måttsättning Linjer Enheter Excel-dokument Filformat Dokumentmall 12 EKNISK RIKTLINJE TR08-02 UTGÅVA 3 3/22

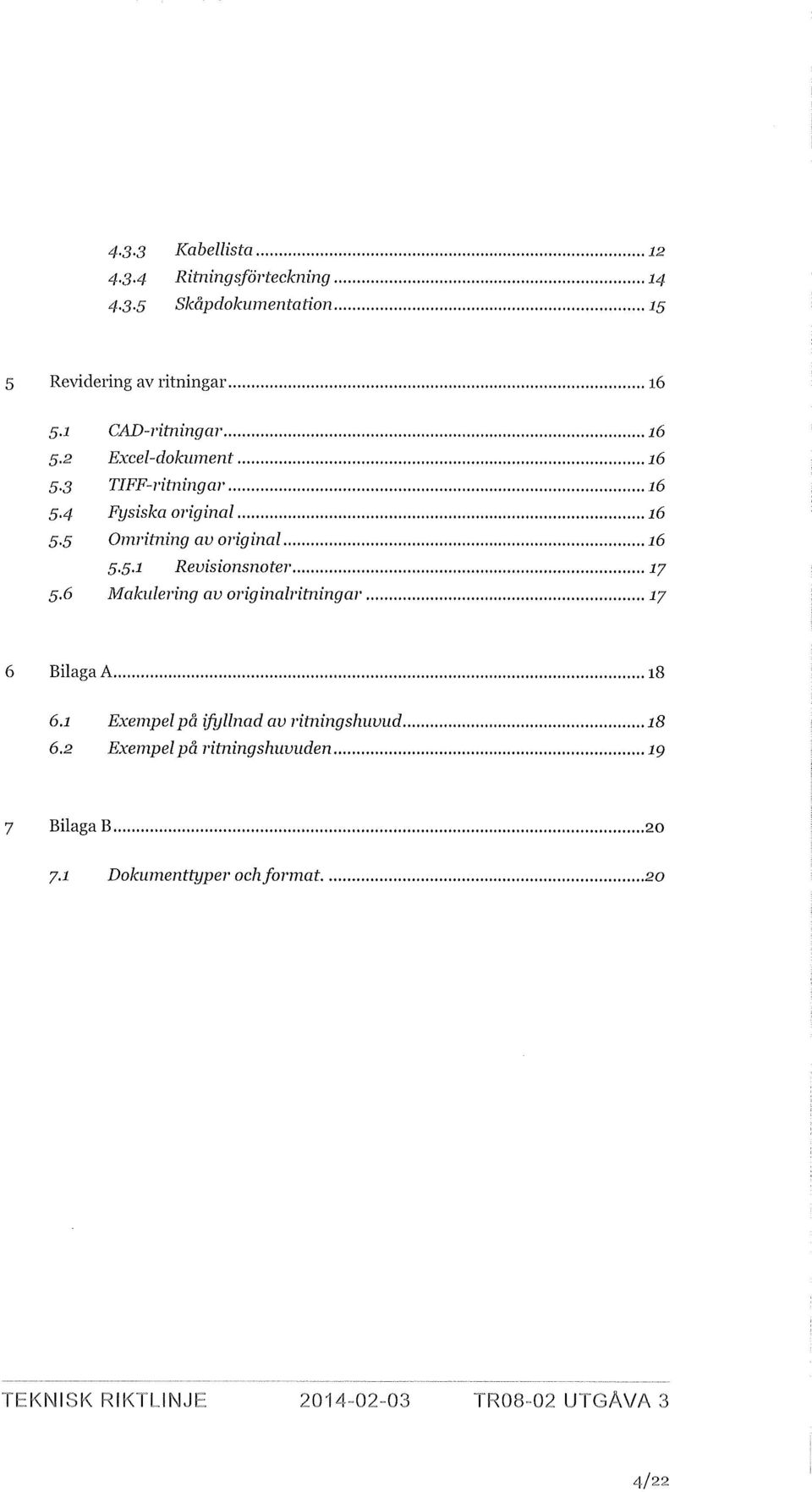

4 4-3-3 Kabellista Ritningsförteckning Skåpdokumentation 15 Revidering av ritningar CAD-ritningar Excel-dokument TIFF-ritningar Fysiska original Omritning av original Revisionsnoter ly 5.6 Makulering av originalritningar ly Bilaga A Exempel på ifyllnad av ritningshuvud Exempel på ritningshuvuden ig 7 Bilaga B 20 y.i Dokumenttyper och format 20 TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 4/22

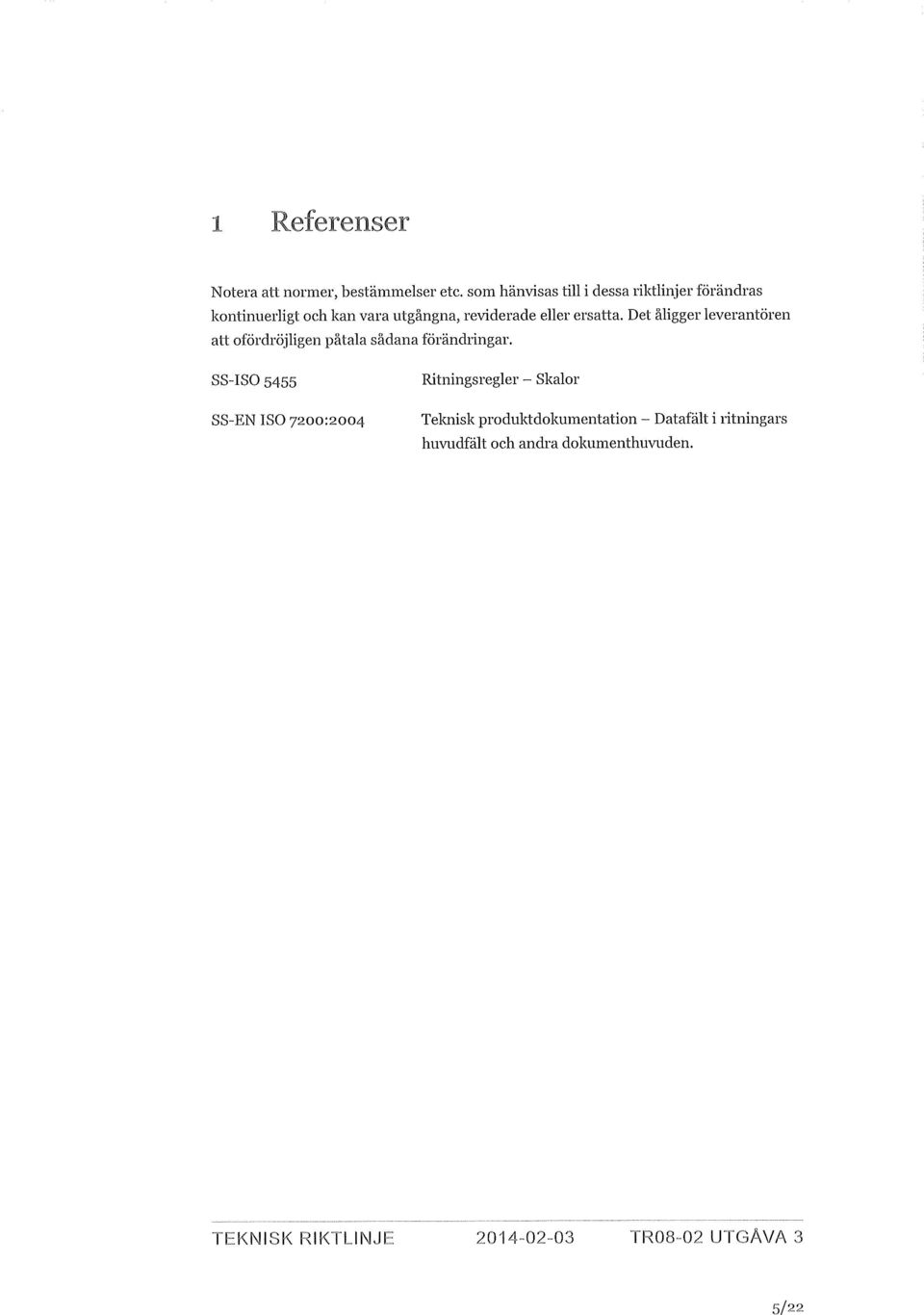

5 Referenser Notera att normer, bestämmelser etc. som hänvisas till i dessa riktlinjer förändras kontinuerligt och kan vara utgångna, reviderade eller ersatta. Det åligger leverantören att ofördröjligen påtala sådana förändringar. SS-ISO 5455 SS-EN ISO 7200:2004 Ritningsregler - Skalor Teknisk produktdokumentation - Datafält i ritningars huvudfält och andra dokumenthuvuden. TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 5/22

6 2 Ordförklaring Allmänna ritningar Ritningar som inte är platsbundna till en station eller en ledning. Autodesk Namnet på företaget som tillverkar AutoCAD. Basmallar Mallar för teleritningar. Vanligtvis i tabellform. Bladnummer Ritningar har, förutom ritningsnummer, även bladnummer. Bygghandling Ritningar som gäller inför och under anläggningens byggnation ("for construction") Dokumentväska Excel-lista med databaskoppling. Används vid utlåning av ritningar från Svenska kraftnäts databas (Banken). Dokumentstatus Visar om dokumentet/ritningen är avsedd för granskning, i byggfas eller färdig relationshandling. Forraatsiffra Avser utskrifts-/pappersformat), ett prefix i Svenska kraftnäts ritningsnummer Konstruktionshandling Ritningar, handlingar och teknisk data (TD) som ska granskas, i konstruktionsfas och byggfas. Gruppnummer Klassificering av ritning genom funktion. Gruppnummer fungerar också som sökbegrepp i Svenska kraftnäts databas. Handlingar Dokument som ej är ritningar eller tekniskt data, t ex miljödokumentation, apparatskisser, datablad, manualer, egenkontrollprotokoll, FAT, SAT, etc. Huvudman Det företag som äger gemensamma anläggningsdelar och den fastighet där anläggningen är uppförd. Huvudmannen förvaltar även ritningarna. Leverantör En samlingsterm för entreprenörer, underentreprenörer, leverantörer, projektorer eller andra som levererar dokumentation. Littera Beteckning för en viss anläggning, ledning eller station. Även på apparatnivå (primärapparat)/anläggningsnivå (ex samlingsskena) Makulerad = utgår, ersätts ej. En makulerad ritning som upphör att gälla. TEKNISK RIKTLINJE TR08-02 UTGÅVAS 6/22

7 Platsbundna ritningar Ritningar som tillhör en specifik station eller ledning med ett unikt nummer. Se Platsnummer. Platsnummer Platsnummer används för att knyta en ritning till en specifik anläggning. Relationshandling Ritningar eller handlingar som visar det färdiga byggresultatet ("As built"). Ritningar Dokument upprättat på Svenska kraftnäts ritningsram med ritningshuvud och ritningsnummer. Ritningsförteckning Förteckning över en stations eller lednings samtliga ritningar. Ritningshuvud I ritningshuvudet, som ligger längst ner till höger i ritmngsramen, fylls stationsnamn, ledningsnamn med mera i enligt ett bestämt utförande. Se kapitel 3.2. Ritningsram Linjer i ytterkanten av "bladet". Innanför dessa görs ritningskonstruktionen. TEKNISK RIKTLINJE 20144)2-03 TR08-02 UTGÅVA 3 7/22

8 3 Generella krav De övergripande kraven på ritningar är att de ska vara tydliga, ha god läsbarhet, vara lätta att förstå samt anpassade till Svenska kraftnäts dokumentationssystem. Ritningar ska även efter utskrift i en storlek mindre än original ha fullgod läsbarhet. Svenska la-aftnät har tolkningsföreträde med avseende på om kraven uppfylls. Leverantören ska vid begäran leverera test på ritningar. Testet ska innehålla alla de typer av ritningar som ska ingå i leveransen. Dokumentationen ska vara utförd enligt Svenska kraftnäts krav och riktlinjer. Avsteg från dessa krav måste godkännas skriftligen av Svenska la-aftnät. 3.1 Tillhandahållande av ritningsramar och mallar Samtliga ritningsramar och mallar levereras alltid av Svenska kraftnäts dokumentationsenhet även när inte Svenska la-aftnät är huvudman. 3.2 Ritningshuvud Ritningar där ritningshuvudet är förändrat kommer ej att godkännas. Anledningen till detta är att Svenska kraftnäts ritningshuvud är databaskopplat och kopplingen kan inte säkerställas då ritningshuvudet är förändrat. Hur ritningshuvudet ska fyllas i kan skilja mellan teknikområden men ska vara ifyllt enligt exempel i bilaga A Ritningsnummer Ritningsnummer tillhandahålls av dokumentationsenheten även då Svenska kraftnät inte är huvudman. Ritningsnumret består av ett 7-siffrigt nummer som föregås av en formatsiffra Revision/Ändringsnot Dokumentation som levereras under projektet ska ha bokstavsrevision (A, B, C,...) för att visa att detta inte är "AsBuilf-revision. Inga revisionsändringar får finnas i de relationshandlingar som lämnas som slutdokumentation till beställaren, dvs ändringsnoten ska vara tom. Dokument som ändras efter att slutdokumentationen levererats ska ha sifferrevision (1,2,3,...) Plats- och gruppnummer Plats- och gruppnummer måste alltid anges eftersom denna uppgift utgör sökväg fölritningen i dokumentsystemet. 'EKNISK RIKTLINJE TR08-02 UTGÅVA 3 8/22

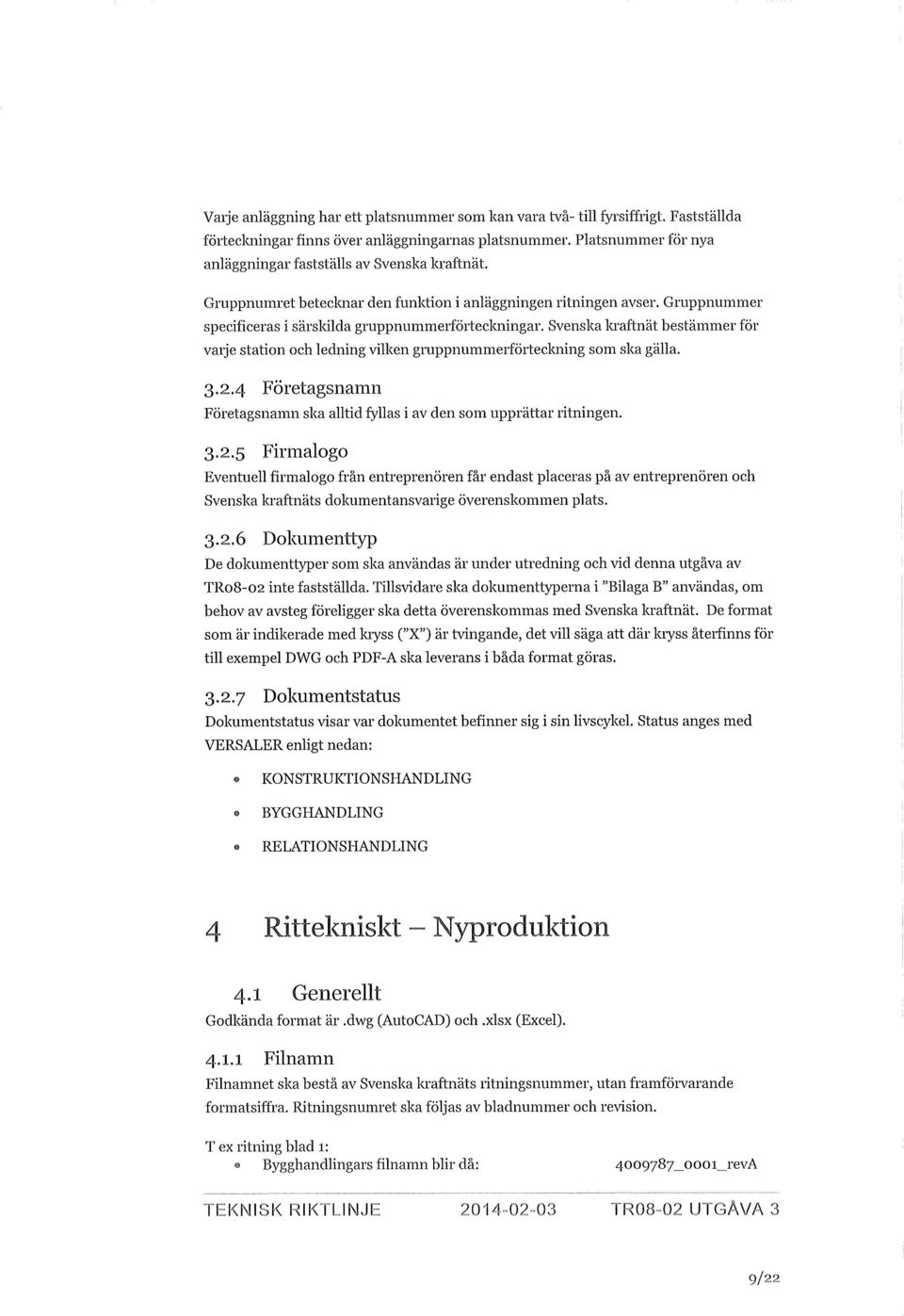

9 Varje anläggning har ett platsnummer som kan vara två- till fyrsiffrigt. Fastställda förteckningar finns över anläggningarnas platsnummer. Platsnummer för nya anläggningar fastställs av Svenska kraftnät. Gruppnumret betecknar den funktion i anläggningen ritningen avser. Gruppnummer specificeras i särskilda gruppnummerförteckningar. Svenska la-aftnät bestämmer för varje station och ledning vilken gruppnummerförteckning som ska gälla Företagsnamn Företagsnamn ska alltid fyllas i av den som upprättar ritningen Firmalogo Eventuell firmalogo från entreprenören får endast placeras på av entreprenören och Svenska kraftnäts dokumentansvarige överenskommen plats Dokumenttyp De dokumenttyper som ska användas är under utredning och vid denna utgåva av TR08-02 inte fastställda. Tillsvidare ska dokumenttyperna i "Bilaga B" användas, om behov av avsteg föreligger ska detta överenskommas med Svenska kraftnät. De format som är indikerade med layss ("") är tvingande, det vill säga att där layss återfinns för till exempel DWG och PDF-A ska leverans i båda format göras Dokumentstatus Dokumentstatus visar var dokumentet befinner sig i sin livscykel. Status anges med VERSALER enligt nedan: KONSTRUKTIONSHANDLING BYGGHANDLING RELATIONSHANDLING 4 Rittekniskt - Nyproduktion 4.1 Generellt Godkända format är.dwg (AutoCAD) och.xlsx (Excel) Filnamn Filnamnet ska bestå av Svenska kraftnäts ritningsnummer, utan framförvarande formatsiffra. Ritningsnumret ska följas av bladnummer och revision. T ex ritning blad 1: Bygghandlingars filnamn blir då: _oooi_revA TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 9/22

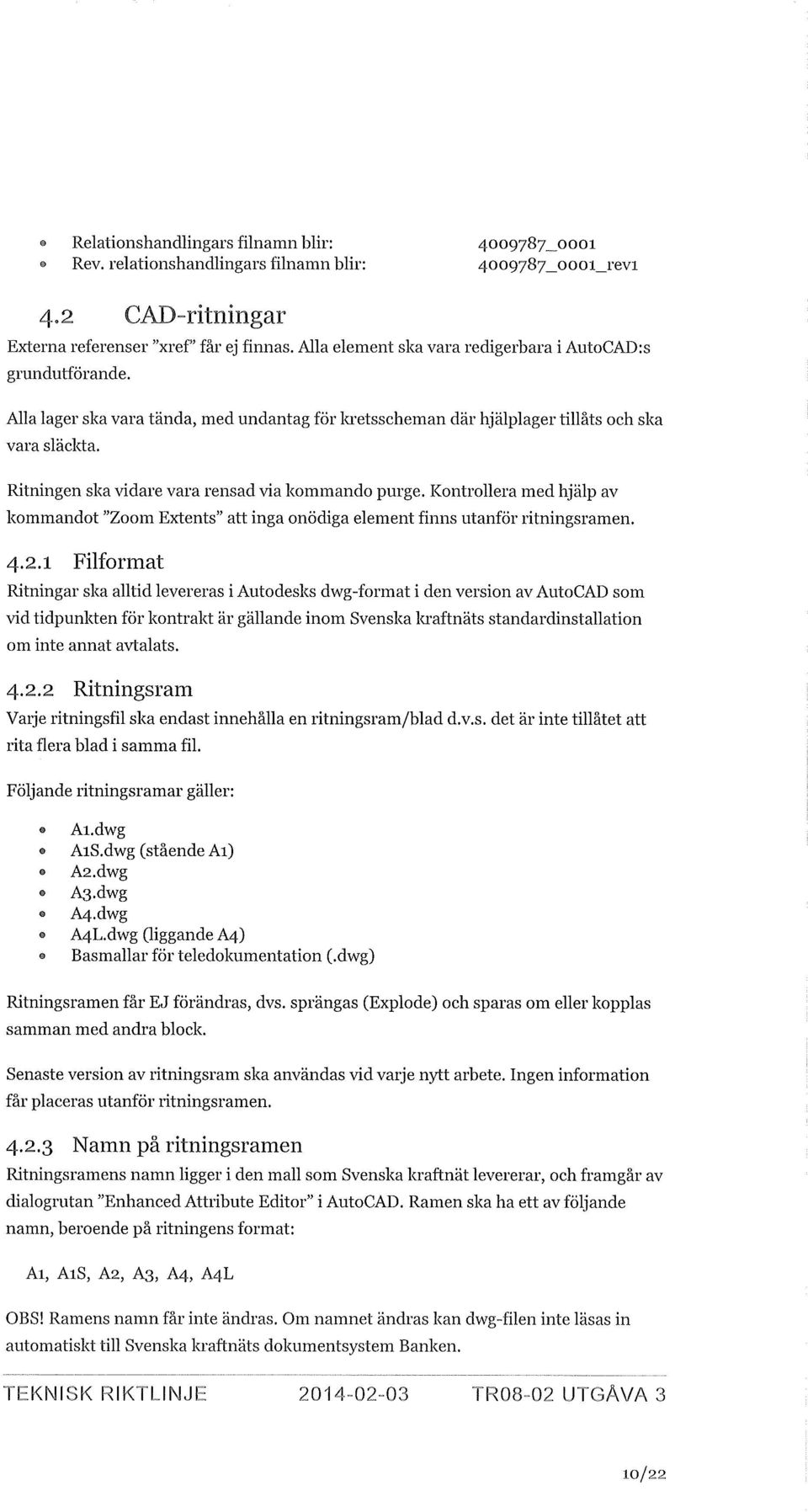

10 Relationshandlingars filnamn blir: ^0001 Rev. relationshandlingars filnamn blir: _oooi_revi 4.2 CAD-ritningar Externa referenser "xref' får ej finnas. Alla element ska vara redigerbara i AutoCAD:s grundutförande. Alla lager ska vara tända, med undantag för laetsscheman där hjälplager tillåts och ska vara släckta. Ritningen ska vidare vara rensad via kommando purge. Kontrollera med hjälp av kommandot "Zoom Extents" att inga onödiga element finns utanför ritningsramen Filformat Ritningar ska alltid levereras i Autodesks dwg-format i den version av AutoCAD som vid tidpunkten för kontrakt är gällande inom Svenska kraftnäts standardinstallation om inte annat avtalats Ritningsram Varje ritningsfil ska endast innehålla en ritningsram/blad d.v.s. det är inte tillåtet att rita flera blad i samma fil. Följande ritningsramar gäller: Ai.dwg AlS.dwg (stående Al) A2.dwg A3.dwg Ai.dwg A4L.dwg (liggande A4) Basmallar för teledokumentation (.dwg) Ritningsramen får EJ förändras, dvs. sprängas (Explode) och sparas om eller kopplas samman med andra block. Senaste version av ritningsram ska användas vid varje nytt arbete. Ingen information får placeras utanför ritningsramen Namn på ritmngsramen Ritningsramens namn ligger i den mall som Svenska kraftnät levererar, och framgår av dialogrutan "Enhanced Attribute Editor" i AutoCAD. Ramen ska ha ett av följande namn, beroende på ritningens format: Al, AiS, A2, A3, A4, A4L OBS! Ramens namn får inte ändras. Om namnet ändras kan dwg-filen inte läsas in automatiskt till Svenska kraftnäts dokumentsystem Banken. TEKNISK RIKTLINJE TR08-02 UTGÅVAS 10/22

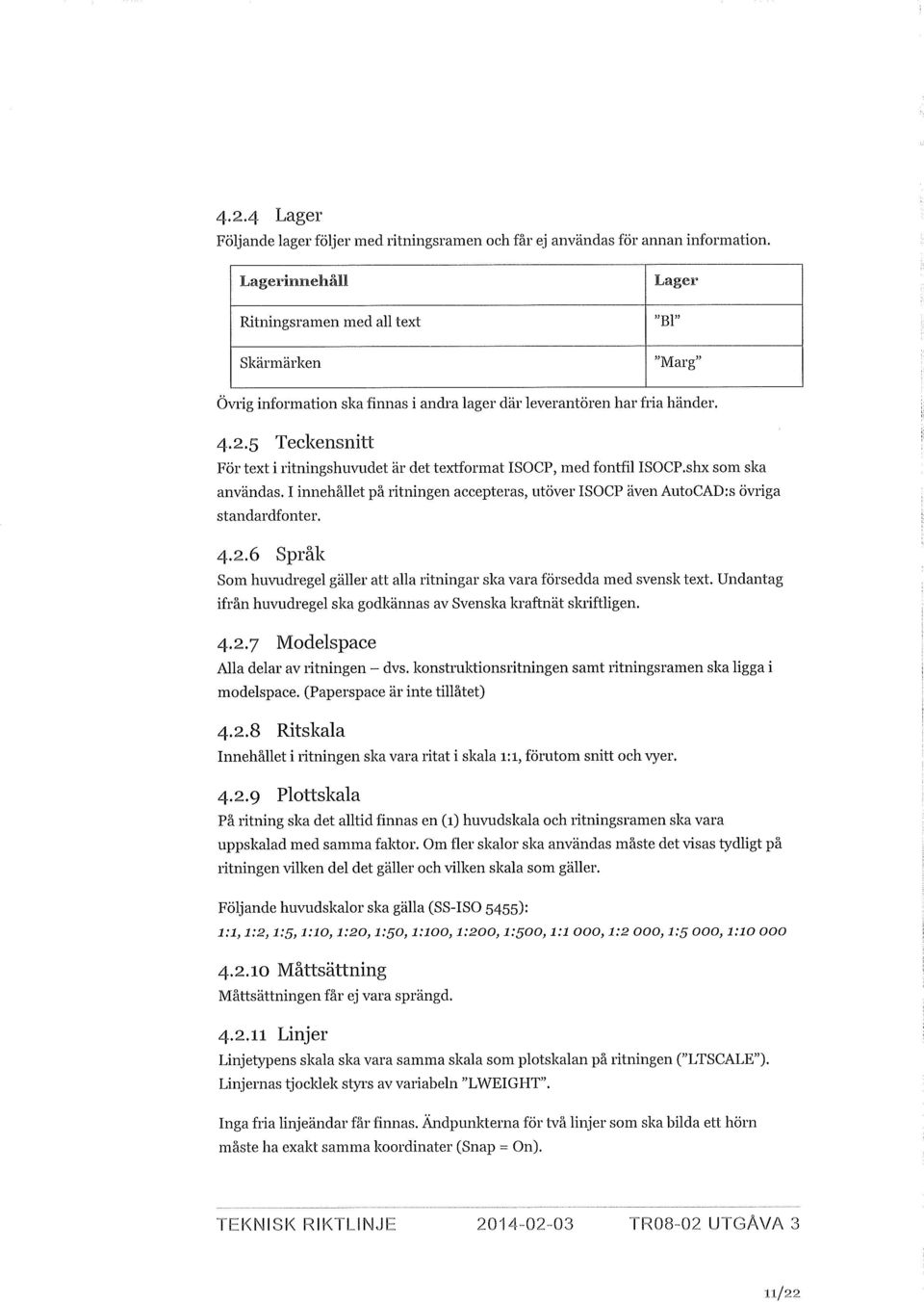

11 Följande lager följer med ritmngsramen och får ej användas för annan information. Lagerinnehåll Ritmngsramen med all text Skärmärken Lager "Bl" "Märg" Övrig information ska finnas i andra lager där leverantören har fria händer Teckensnitt För text i ritningshuvudet är det textformat ISOCP, med fontfil ISOCP.shx som ska användas. I innehållet på ritningen accepteras, utöver ISOCP även AutoCAD:s övriga standardfonter Språk Som huvudregel gäller att alla ritningar ska vara försedda med svensk text. Undantag ifrån huvudregel ska godkännas av Svenska la-aftnät skriftligen Modelspace Alla delar av ritningen - dvs. konstruktionsritningen samt ritmngsramen ska ligga i modelspace. (Paperspace är inte tillåtet) Ritskala Innehållet i ritningen ska vara ritat i skala 1:1, förutom snitt och vyer Plottskala På ritning ska det alltid finnas en (1) huvudskala och ritmngsramen ska vara uppskalad med samma faktor. Om fler skalor ska användas måste det visas tydligt på ritningen vilken del det gäller och vilken skala som gäller. Följande huvudskalor ska gälla (SS-ISO 5455): 1:1,1:2,1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1 000,1:2 000,1:5 000,1: Måttsättning Måttsättningen får ej vara sprängd Linjer Linjetypens skala ska vara samma skala som plotskalan på ritningen ("LTSCALE"). Linjernas tjocklek styrs av variabeln "LWEIGHT". Inga fria linjeändar får finnas. Ändpunkterna för två linjer som ska bilda ett hörn måste ha exakt samma koordinater (Snap = On). EKNISK RIKTLINJE TR08-02 UTGÅVAS 11/22

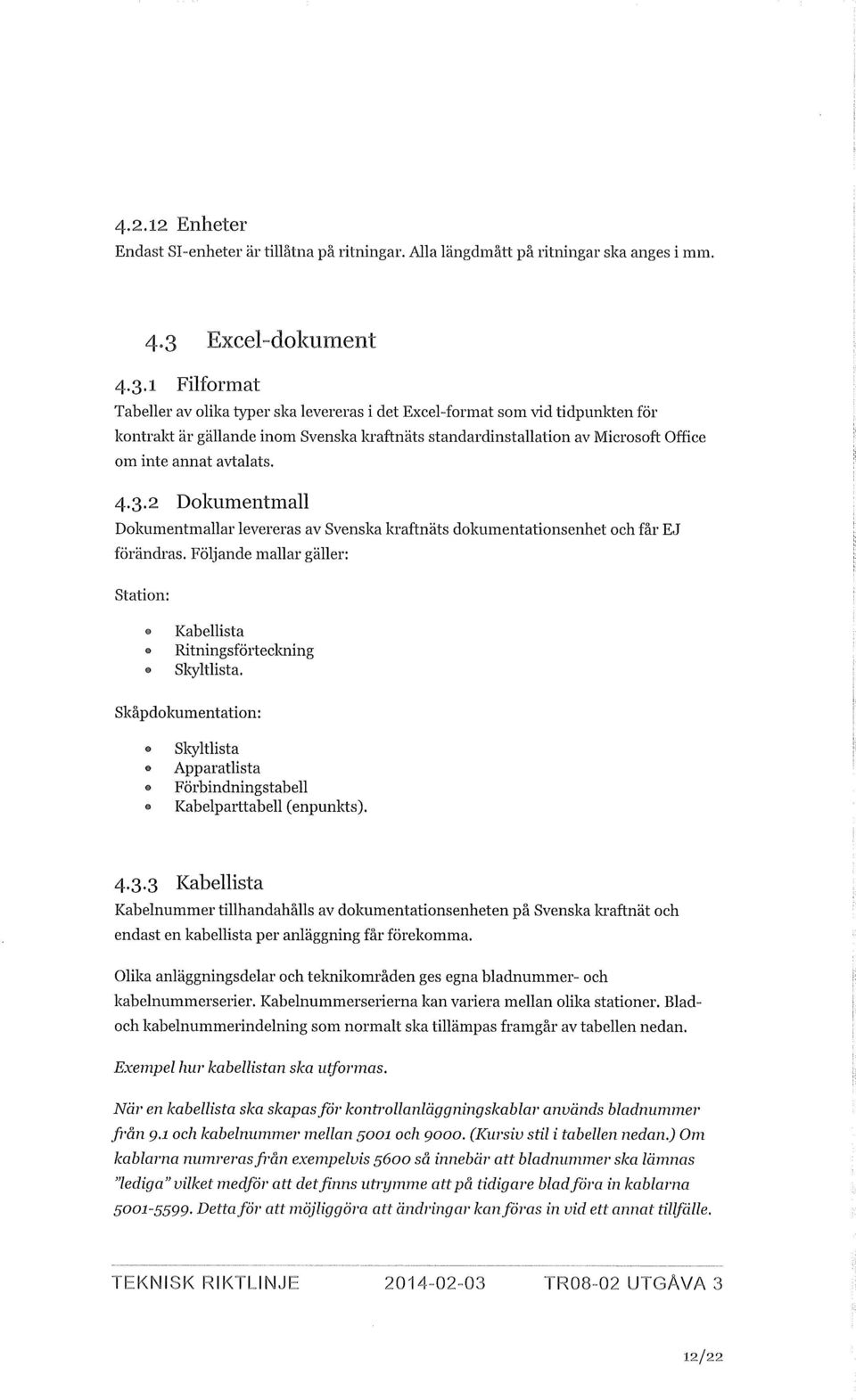

12 Enheter Endast Sl-enheter är tillåtna på ritningar. Alla längdmått på ritningar ska anges i mm. 4.3 Excel-dokument Filformat Tabeller av olika typer ska levereras i det Excel-format som vid tidpunkten för kontralct är gällande inom Svenska kraftnäts standardinstallation av Microsoft Office om inte annat avtalats Dokumentmall Dokumentmallar levereras av Svenska kraftnäts dokumentationsenhet och får EJ förändras. Följande mallar gäller: Station: Kabellista Ritningsförteckning Skyltlista. Skåpdokumentation: Skyltlista Apparatlista Förbindningstabell Kabelparttabell (enpunkts) Kabellista Kabelnummer tillhandahålls av dokumentationsenheten på Svenska kraftnät och endast en kabellista per anläggning får förekomma. Olika anläggningsdelar och teknikområden ges egna bladnummer- och kabelnummerserier. Kabelnummerserierna kan variera mellan olika stationer. Bladoch kabelnummerindelning som normalt ska tillämpas framgår av tabellen nedan. Exempel hur kabellistan ska utformas. När en kabellista ska skapas för kontrollanläggningskablar används bladnummer fi-ån 9.1 och kabelnummer mellan 5001 och (Kursiv stil i tabellen nedan.) Om kablarna numreras från exempelvis 5600 så innebär att bladnummer ska lämnas "lediga" vilket medför att det finns utrymme att på tidigare blad föra in kablarna Detta för att möjliggöra att ändringar kan föras in vid ett annat tillfälle. TEKNISK RIKTLINJE TR08-02 UTGÅVA 12/22

13 Blad nr Blad 1.1- Användning Innehållsförteclming Kabelnummerserie Blad2.i- Högspänningskablar > 10 kv Blad 3.1- Högspänningskablar 1-10 kv Blad 4.1- Magnetiseringskablar allmänt Blad 5.1- Lokalla-aftkablar, växelström Blad 6.1- Lokalla-aftkablar, likström Blad 7.1- Belysningskablar Blad 8.1- Telekablar Blad 9.1- Kontrollkablar Blad Högspänningskablar > 10 kv Extra vid behov Blad Högspänningskablar 1-10 kv Extra vid behov Blad Lokalkraftkablar växelström Extra vid behov Blad Lokalkraftkablar likström Extra vid behov Blad Belysningskablar Extra vid behov Blad Telekablar Extra vid behov Blad Kontrollkablar Extra vid behov Blad Förbindelsekablar Svenska kraftnät - Övriga "EKNISK RIKTLINJE TR08-02 UTGÅVA 3 13/22

14 4-3-4 Ritningsförteckning Ritningsförteclaiing är en gemensam förtecloiing över samtliga stationsbundna ritningar i en station och endast en ritningsförteclaiing per anläggning får förekomma. Ritningsförteclaiing har ett eget ritningsnummer under vilket de skilda anläggningsdelarna har egna bladnummerserier. Den bladnummerindelning som ska gälla framgår av tabellen nedan. Blad nr Blad 1.1- Blad 2.1- Blad3.i- Blad 4.1- Blad 5.1- Blad 6.1- Blad7.i- Blad 8.1- Blad 9.1- Blad Blad n.i- Blad Blad Blad Blad Blad Blad Blad Innehåll Innehållsförtecloiing (Tiladindelmng) Allmänna ritningar (scheman, situationsplaner, listor) Generatoruppställning Transformator- och reaktoruppställningar Intag, utskov, sken- och kabelschakt Kontrollrums-, förråds- och tryckluftsbyggnader, bostäder, skyddsrum Fundament (exldusive transformatorfundament) Stålkonstruktioner Elmontage (bladindelning efter spänningsnivåer) Lokalkraftanläggning, växelström Lokalkraftanläggning likström Belysning Kontrollanläggning Tele- och fjärrkontrollanläggning Tryckluftsanläggiiing och brandskydd Oljeanläggning Kyl- och ventilationsanläggning Övrig WS-anläggning TEKNISK RIKTLINJE "RO8-02 UTGÅVA 3 14/22

15 Blad nr Blad Blad Blad Blad Innehåll Kabelförläggning, högspänningskablar > 1 kv Kabelvägar och kabelgenomföringar Jordnings- och stängselritningar Firmaritningar (apparatritningar, orubricerade anläggningsritningar etc.) Skåpdokumentation Svenska laaftnät tillhandahåller ett ritningsnummer per skåp. Ritningarna ges olika bladnummer per skåp. Vid nya skåp används tabellen nedan. Se även TR Blad nr Blad Blad Blad Blad Blad Blad Blad Blad 400 a, b... Blad Blad Innehåll Allmänna ritningar för tavlan Apparatplacering Skyltlista Plåt- och håltagningsritningar Plintterminal Apparatlista Förbindningstabell gruppledningar Skåpledningar Plintledningar Kabelparttabell :.KNISK RIKTLINJE TR08-02 UTGÅVA 3 15/22

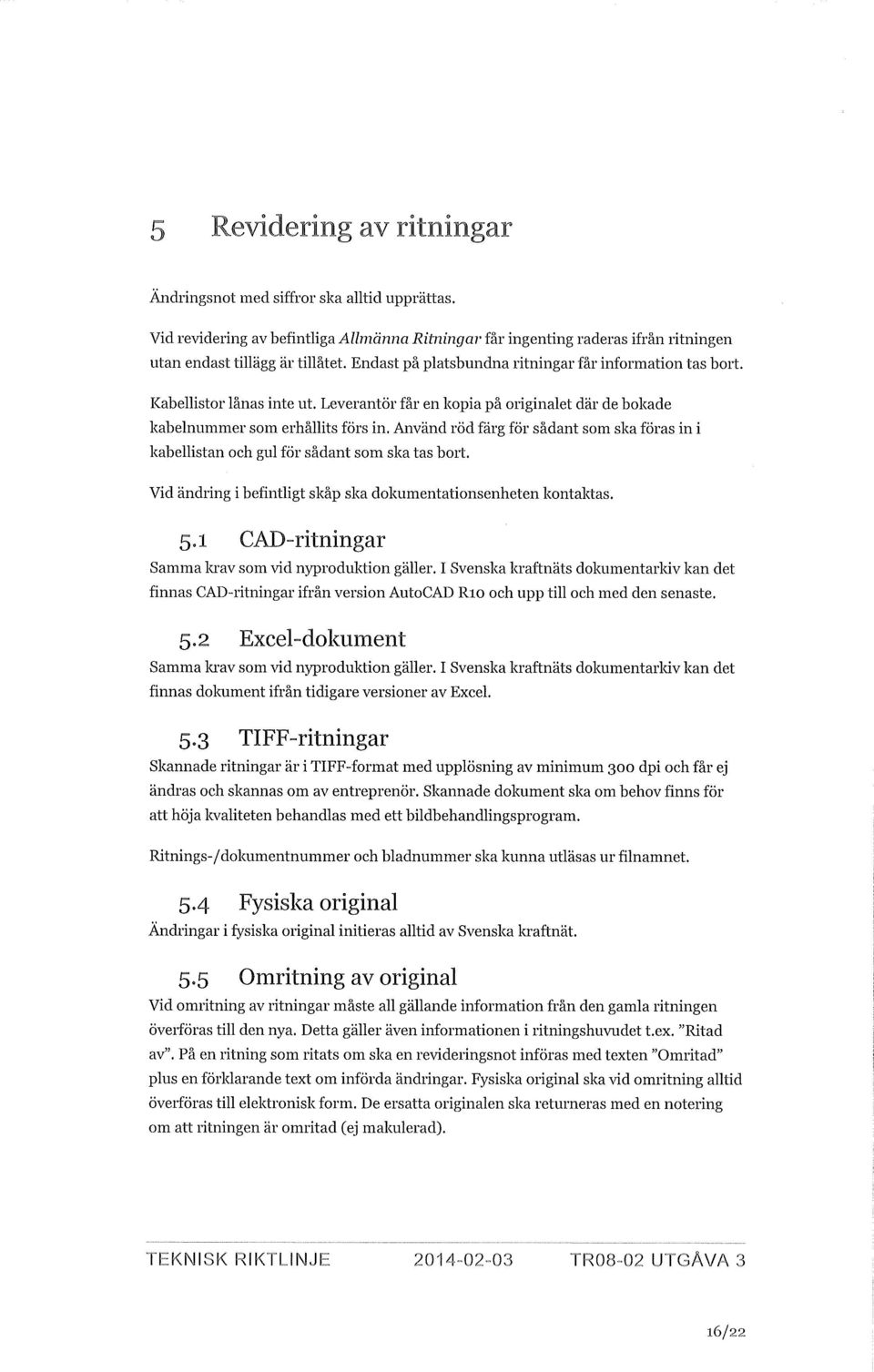

16 5 Revidering av ritningar Ändringsnot med siffror ska alltid upprättas. Vid revidering av befintliga Allmänna Ritningar får ingenting raderas ifrån ritningen utan endast tillägg är tillåtet. Endast på platsbundna ritningar får information tas bort. Kabellistor lånas inte ut. Leverantör får en kopia på originalet där de bokade kabelnummer som erhållits förs in. Använd röd färg för sådant som ska föras in i kabellistan och gul för sådant som ska tas bort. Vid ändring i befintligt skåp ska dokumentationsenheten kontaktas. 5.1 CAD-ritningar Samma krav som vid nyproduktion gäller. I Svenska kraftnäts dokumentarldv kan det finnas CAD-ritningar ifrån version AutoCAD Rio och upp till och med den senaste. 5.2 Excel-dokument Samma krav som vid nyproduktion gäller. I Svenska kraftnäts dokumentarldv kan det finnas dokument ifrån tidigare versioner av Excel. 5.3 TIFF-ritningar Skannade ritningar är i TIFF-format med upplösning av minimum 300 dpi och får ej ändras och skannas om av entreprenör. Skannade dokument ska om behov finns för att höja Icvaliteten behandlas med ett bildbehandlingsprogram. Ritnings-/dokumentnummer och bladnummer ska kunna utläsas ur filnamnet. 5.4 Fysiska original Ändringar i fysiska original initieras alltid av Svenska laaftnät. 5.5 Omritning av original Vid omritning av ritningar måste all gällande information från den gamla ritningen överföras till den nya. Detta gäller även informationen i ritningshuvudet t.ex. "Ritad av". På en ritning som ritats om ska en revideringsnot införas med texten "Omritad" plus en förldarande text om införda ändringar. Fysiska original ska vid omritning alltid överföras till elektronisk form. De ersatta originalen ska returneras med en notering om att ritningen är omritad (ej makulerad). TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 16/22

17 5-5-1 Revisionsnoter Vid omritning av godkända relationsritningai"/-handlingar ifrån Svenska kraftnäts arldv ska sifferrevision användas (i, 2, 3,...). På äldre ritningar kan bokstavsrevision förekomma, denna ska då översättas till siffra. Om, till exempel, revision C finns ska nästa revision bli 4 (ej D). Se även regler för revisionsnoter under stycke Makulering av originalritningar Svenska laaftnäts dokumentationsenhet verkställer alltid alla makuleringar. Ritningar som inte längre är giltiga ska makuleras. Utlånade ritningar som ska makuleras lämnas åter till Svenska laaftnäts dokumentationsenhet. Ett makuleringsmeddelande, där alla ritningsnummer och bladnummer skrivs ned i tabellform, ska alltid upprättas. Makuleringsmeddelandet skrivs under med Företag, datum och namn. iknisk RIKTLINJE TR08-02 UTGÅVA 3 17/22

18 6 Bilaga A 6.1 Exempel på ifyllnad av ritningshuvud Anläggningsnamn rad i: Fritext rad 2: Fritextrad3: Dokumenttyp: Dokumentstatus: Ritad av: Företag/Avd: Datum: Godkänd: Plats- & gruppnr: Skala: Ritningsnummer: Blad: Forts, bl: Littera samt LEDNINGENS eller STATIONENS namn med versaler, t.ex. ST10 BARKERYD Ri Objekt; (spänning), t.ex. CL6 S5-A-F-S Typ av objekt, (spänning), t.ex. Biytare 400 kv Typ av ritning, t.ex. Kretsschema, Enlinjeschema Med versaler, t.ex. RELATIONSHANDLING Initialförnamn. Efternamn t.ex. C. Olsson Företag/Avdelning t.ex. SvK/AD ÅÅÅÄ-MM-DD Godkänd av signatur, t.ex. PJn - t.ex Endast ritningens huvudskala, enligt formatet 1:200 Övriga skalor får skrivas på ritningen. Finns ingen skala ska det stå "-" i fältet. T.ex Beroende på dokumenttyp, se tabell Finns inget fortsättningsblad ska det stå "-" i fältet. Mall AutoCAD -»_ Littera ANLAGGNINGSNAMN SVENSKA KRAFTNÄT Objekt Typ av objekt Dokumenttyp DOKUMENTSTATUS fbtdiv l&mtqtwi Datum åååå-mm-dd Sign K«rtfWWr.W.rr.*r x-xx> v, < -YYY Skala J-*«.U 1 Mall Excel Littera ANLAGGNINGSNAMN SVENSKA KRAFTNÄT Anläggningsdel Beskrivning Dokumenttyp [DOKUMENTSTATUS fetdtv Initiat.Efternamn åååå-mm-dd Godkänd Sign 4^,) < FÖretag/avd Fl st 1 qiuppriumtngr TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 18/22

19 6.2 Exempel på ritningshuvuden Nedan följer exempel som visar hur ritningshuvuden från Svenska laaftnät kan se ut. De är endast avsedda för illustration och får inte användas på ritningar. Driftschema Exempel CT516 ANNEBERG 400 kv Transformatorstation Driftschema RELATIONSHANDLING B.Malmberg NN HsTEi-rasnvmrrvc-r L- \l3k3b t Fet*U4'wd SvK/AD Fl s*s- Qi uppnunvne i B*d ( «W.H 1 Station Ställverk Exempel SVENSKA KRAFTNÄT CT31 HJALTA Samlingsskena B400 Sektion L - L Elmontageritning KONSTRUKTIONSHANDLING fsätav B.Malmberg Uaium bodkänd NN SvK/AD Pl M i - qfuppnumrrier :100 Wad 1 tcat. bl. Station Kontrollanläggning Exempel I O FT61 EKHYDDAN T7 FL1 S9 Strömtransformator, 400 kv SVENSKA LtottffrvsrttvP KRAFTNÄT Kretsschema KONSTRUKTIONSHANDLINQ B.Malmberg NN WnnqinumH 3-fbbt t-jl I r : of*tao'ivd SvK/AO t-osts. ti 0002 Station - Kontrollanläggning skåp dokumentation (Excel) Exempel SVENSKA KRAFTWÄT FT61 EKHYDDAN HMI Kontrotlskåp Relä/Fackskåp +KA.1 Uik^imw Apparatlista RELATIONSHANDLING rras B. Malmberg INN KCietsqiayd SvK/AO Tele Exempel -~==- KT12 BRACKE Teleanläggningen Kod» B.Malmberg NN SvK/AD SVENSKA KRAFTNÄT RJ45 Panel. 2Mb 120 Ohm Kopplingstabell BYGGHANDLING 4-4-bb t\ 5 l-onr. H 1 Ledning Exempel SVENSKA KRAFTNÄT CL33 S3-4 FINNBOLE -- HAMRA 400 kv, AC Luftledning Översikt stolptyper. Sammanställningsritning Normalstolpar RELATIONSHANDLING Rndw " '" B.Malmberg NN z-onz jif 3 FdteUq 1 fivd SvK/AD :50 l-odi.ll 1 2 TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 19/22

20 7 Bilaga B 7.1 Dokumenttyper och format. Dokumenttyp Kommentar DWG xlsx PDF-A Ånslutningsschema Apparatlista Apparatplacering Armeringsritning Avvägningsritning Belastningsritning Belysningsritning Besiktningsprotokoll Brandcellsritning Brandlarmsritning Brandskyddsdokumentation Centralritning, elcentral Demonteringsritning Detaljritning Dokumentlista Driftschema Förbesiktning, Slutbesiktning, Garantibesiktning Förteckning över samtliga dokumet som ingår i en anläggning eller anläggningsdel. För exempelvis kylvattenanläggning Dräneringsritning Eldriftschema Enlinjeschema Fasadritning Visar kraftstationens driftanläggning Visar exempelvis ställverkets eller lågspänningsställverkets uppbyggnad FAT Provprotokoll Flödesschema Formritning Fundamentritning Funktionsdiagram Funktionsschema Funktionstabell Förbindningstabell Grundläggningsritning TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 20/22

21 Dokumenttyp Kommentar DWG xlsx PDF-Å Gruppförteckning Huvudledningsschema Héltagningsritning Exempelvis håltagning för apparater i skåp Idrifttagningsprotokoll Ingjutningsförteckning Inmätningsritning Inre förbindningstabell Skåp-, grupp- och plinttabell Installationsbeskrivning Installationsritning Jordningsritning Kabellista Kabelparttabell Kabelvägar Kanalisationsritning Kretsschema Markplaneringsritning Markritning Materiellista Montageritning Måttritning Perspektivritning Planritning Plintdisposition Produktbeskrivning Provningsrapport Reglerschema Reservdelsförteckning Ritningsförteckning Redovisar samtliga ritningar in en anläggning eller anläggningsdel. Rivningsplan Sammanställningsritning SAT provprotokoll Schaktningsritning Sektionsritning Situationsplan Skyltlista Snittritning "EKNISK RIKTLINJE "RQ8-02 UTGÅVA 3 21/22

22 Dokumenttyp Kommentar DWG xlsx PDF-A Stamschema Stationsschema Stomritning Översiktsschema som visar huvudkretsarna i en kraftstation, transformatorstation o likn. Systembeskrivning / Funktionsbeskrivning Takplan Tvärsnittsritning Typprovningsprotokoll Uppfyllnadsritning Uppställningsritning Utsättningsritning Uttagsschema Vyritning Yttre förbindningstabell Översiktsritning Oversiktsschema TEKNISK RIKTLINJE TR08-02 UTGÅVA 3 22/22
