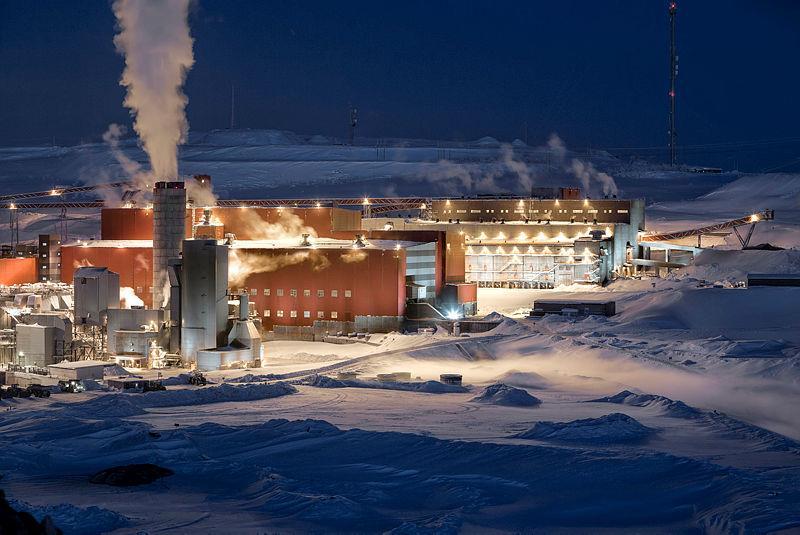

1 Vår beteckning: Division Norra KMA 2018 Miljörapport LKAB Kiruna Foto: Fredric Alm

2

3 Bilagor: 2 Handläggare Avd/Sektion Erika Andersdotter Persson Division Norra KMA D E erika.andersdotter.persson@lkab.com Säkerhetsklassificering: Öppen UTREDNING Datum: (1) Författare: Uppdragsgivare: Får publiceras: Granskad av: Godkännande av: Utredning till: Erika Andersdotter Persson LKAB Ja Johanna Nordin Michael Palo Länsstyrelsen, Miljöskyddsenheten Kiruna kommun, Miljökontoret Alrutz' Advokatbyrå Arkivet Malmberget Tina Benson Johan Bergström Linda Bjurholt Jan Björk Per Brännman Malin Brännvall Jan Carlsten Hans Engberg Oli Hallsson Göran Heikkilä Joel Kangas Bo Krogvig Tomas Kohkoinen Lotta Lauritz Carina Martinsson Jan Moström Mats Nilimaa Johanna Nordin Helena Ojanlatva Michael Palo Markus Petäjäniemi Håkan Pålsson Tage Sennland Grete Solvang Stoltz Nils Stenberg Lennart Stålnacke Stefan Tano Jonas Wasara Luossavaara- Kiirunavaara AB (publ) Box Luleå Varvsgatan 45 T F Säte: Luleå Org.nr: Plusgiro: Bankgiro:

4 Textdel 2018 års miljörapport Innehåll 1 Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Andra gällande beslut Tillsynsmyndighet Tillståndsgiven och faktisk produktion Gällande villkor i tillstånd Utsläpp till luft Utsläpp till vatten Sand- och klarningsmagasinet Luossajärvi Spill Buller Vibrationer Markpåverkan Energi Kommenterad sammanfattning av mätningar, beräkningar m.m Utsläpp till luft Nedfallande stoft PM 10 och PM 2, Vattenprovtagning Biologiska undersökningar Buller Vibrationer Markpåverkan Brytningsvinklar Förbrukning av tillsatsmedel samt övrig förbrukning Deponering av restprodukter Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor m.m Utsläpp av svaveldioxid

5 10.2 Utsläpp stoft Punktutsläpp, stoft Yli Lombolo Analysproblem Förhöjt utsläpp av suspenderat material från klarningsmagasinet Övriga miljöhändelser Externa klagomål Åtalsanmälningar Åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi Ersättning av kemiska produkter m.m Avfall från verksamheten och avfallets miljöfarlighet Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa LKAB:s hållbarhetsmål Åtgärd för att minska utsläpp av väteklorid från KK Reduktion av damning från LKAB:s verksamhet Dämpning av buller från LKAB:s verksamhet Vassklippning Rakkurisystemet Uppföljning av markpåverkan Utsläpp till vatten HYBRIT Miljöpåverkan vid användning och omhändertagande av de varor som verksamheten tillverkar Industriutsläppsverksamhet...57 Bilaga 1 Emissionsdeklaration Bilaga 2 Uppfyllelse av BAT-slutsatser 2

6 1 Verksamhetsbeskrivning NFS 2016:8 5 1: Kortfattad beskrivning av verksamheten samt en översiktlig beskrivning av verksamhetens huvudsakliga påverkan på miljön och människors hälsa. De förändringar som skett under året ska anges. Luossavaara-Kiirunavaara AB (LKAB) är en internationell högteknologisk mineralkoncern, världsledande producent av förädlade järnmalmsprodukter för ståltillverkning och en växande leverantör av mineralprodukter till andra industribranscher. Huvuddelen av järnmalmsprodukterna säljs till europeiska stålverk. Andra viktiga marknader är Nordafrika, Mellanöstern och Sydostasien. Försäljningen av industrimineraler sker främst i Europa, och ökar i Asien och USA. Gruvbrytningen i Kiruna sker under jord i malmkroppen Kiirunavaara som utgör en apatitjärnoxidmalmfyndighet som är skivformig och stupar 65 grader i östlig riktning. Malmkroppen är ca 4 km lång, minst m djup och 80 m i medeltjocklek vilket motsvarar ca miljoner ton malm. Den brytningsmetod som används i Kiruna kallas för skivrasbrytning. Metoden bygger på att genom ortdrivning skapa tillträde till malmkroppen på ett antal brytningsnivåer, vilket delar in malmkroppen i motsvarande antal malmskivor. När väl tillträde till malmskivorna finns, fragmenteras malmen genom borrning och sprängning. Därefter lastas råmalmen och transporteras upp ur gruvan via malmhissar. Malmförädlingen i Kiruna utgörs av ett sovrings- och finkrossverk, tre anrikningsverk och tre pelletsverk. I sovringen sker siktning, krossning och separering av sidoberg. Den sovrade malmen anrikas i anrikningsverken med vattentillsats. Anrikningsprocessen innehåller flera steg bestående av malning och magnetseparering. Innan koncentratet överförs till pelletsverken tillsätts olika tillsatsmedel beroende på vilken pelletsprodukt som ska tillverkas. I pelletsverken tillsätts bindemedel och koncentratet rullas sedan till råkulor. Dessa siktas, torkas, förvärms, sintras och kyls till färdig pellets, innan utfrakt till järnvägsficka och järnvägstransport till hamn. En översiktsbild över de huvudsakliga processerna i verksamheten finns i figur 1. 3

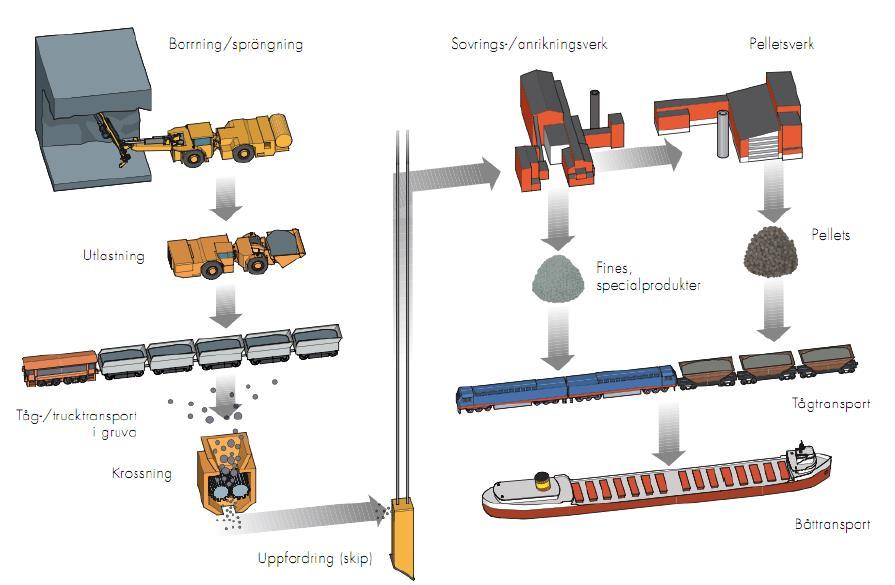

7 Figur 1 Översiktsbild över huvudprocesserna vid LKAB Kiruna. Verksamheten ger upphov till störningar i form av buller och diffus damning från materialhantering, upplag och transporter. Landskapet påverkas genom att mark tas i anspråk och gruvbrytningen ger upphov till vibrationer och markdeformationer. Produktionen leder till utsläpp till luft av främst koldioxid, kväveoxid, svaveldioxid, fluorid, klorid, och stoft. LKAB är dessutom en av Sveriges största elkonsumenter. Stora mängder vatten förbrukas och efter förädlingsprocessen har vattnet ett högt ph, hög koncentration av lösliga oorganiska joner, låga halter tungmetaller samt relativt höga halter av kväve, som har sitt ursprung i sprängmedelsrester. Processvatten som inte återanvänds i verksamheten, bräddas efter sedimentering och klarning, till sjön Mettä Rakkurijärvi och går sedan via Rakkurisystemet vidare ned till Kalix älv. Under verksamhetsåret 2018 har LKAB lämnat in en ansökan om ett nytt tillstånd för hela verksamheten i Kiruna. 4

8 2 Tillstånd NFS 2016:8 5 2: Datum och tillståndsgivande myndighet för gällande tillståndsbeslut enligt 9 kap. 6 miljöbalken eller motsvarande i miljöskyddslagen samt en kort beskrivning av vad beslutet eller besluten avser. Tabell 1 Tillstånd. Datum Beslutsmyndighet Beslutet avser Koncessionsnämnden för miljöskydd (KN nr 14/76) Koncessionsnämnden för miljöskydd (KN nr 44/98) Miljödomstolen (M 67-01) Miljödomstolen (M 8-05) Miljödomstolen (M ) Miljödomstolen (M ) Tillstånd att producera 32 Mton råmalm, varav ca 30 Mton i Kiirunavaara. Omprövning av villkoren för tillstånd till verksamheten inom Kiirunavaara industriområde. Utbyggnad av dammsystemet för Kiirunavaaragruvan. Tillstånd till nytt anriknings- och pelletsverk inom Kiirunavaara industriområde samt att årligen tillverka 14,8 miljoner ton malmkoncentrat och samma mängd prima pellets , Miljööverdomstolen (M ): Miljööverdomstolen skjuter upp avgörandet av frågorna om villkor för utsläpp av kväveoxider från pelletsverken och villkor för energieffektivisering. Prövotidsutredning, med förslag till slutliga villkor, skulle till miljödomstolen redovisas senast men frågorna sköts upp , Miljödomstolen (M ): Villkorsändring avseende gruvrelaterad verksamhet inom Kiirunavaara gruvindustriområde. Påverkan på markytan samt mätning av markpåverkan. Domen överklagades till Miljööverdomstolen som endast ändrade Miljödomstolens dom med avseende på en villkorsformulering (M ) , Miljödomstolen (M ): Omprövning av villkoren för tillstånd till verksamheten inom Kiirunavaara industriområde. Uppskjuten fråga om villkor för utsläpp av kväve från klarningsmagasinet , Mark- och Miljödomstolen (M 8-05): Villkor för energieffektivisering och förlängning av prövotiden för frågan om villkor för utsläpp av kväveoxider från pelletsverken. Utbyggnad av sandmagasin för Kiirunavaaragruvan. Tillstånd enligt 11 kap miljöbalken att dels anlägga en första etapp av damm C-B och dels att anlägga ett nytt KS-magasin samt tillstånd enligt 9 kap miljöbalken att anlägga och nyttja diken och pumpstationer m.m. 5

9 Länsstyrelsen ( ) Miljödomstolen (M ) Mark- och miljödomstolen ( ) Länsstyrelsen ( ) Tillstånd enligt miljöbalken för anläggning av ny deponi för icke-farligt avfall (avfallskalk) på fastigheten Kiruna 1:1, Kiruna kommun Länsstyrelsen ( ): Tillstånd till ändring avseende deponering av ickefarligt avfall på fastigheten Kiruna 1:1, Kiruna kommun (utökad deponering av ton avfallskalk per år till och med den 31 december 2020). Tillstånd att anlägga nytt utlopp, ny damm och torrlägga del av Norra Luossajärvi i Kiruna kommun. Domen omfattar en prövotidsutredning om fyra år avseende vattenförhållanden i Ala Lombolo och flödesförhållanden i Luossajoki. Domen vann laga kraft då Högsta domstolen (Ö ) fastställde domen , Mark- och Miljödomstolen (M ): Deldom ang. ansökan om nytt utlopp, ny damm och torrläggning av del av Norra Luossajärvi, förlängd prövotid till Avvisad ansökan om tillstånd till utökad produktion i Kiruna , Mark- och miljööverdomstolen: Prövningstillstånd meddelas ej. Mark- och miljödomstolens dom står fast. Tillstånd till ändring avseende deponering av ickefarligt avfall. Ändringen avser ökning av deponering av icket-farligt avfall till högst ton per år t.o.m. 31/ Anmälningsärenden beslutade under året NFS 2016:8 5 3: Datum och beslutande myndighet för eventuella andra beslut under året med anledning av anmälningspliktiga ändringar enligt 1 kap miljöprövningsförordningen (2013:251) samt en kort redovisning av vad beslutet eller besluten avser. Tabell 2 Anmälningsärenden beslutade under året. Datum Beslutsmyndighet Beslutet avser Miljökontoret, Kiruna kommun ( ) Miljökontoret, Kiruna kommun ( ) Länsstyrelsen ( ) Anmälan om efterbehandling av föroreningar på fastigheten Jägarskolan 8:5. Anmälan om efterbehandlingsåtgärder inom kvarter 4, nya Kiruna centrum. Anmälan för samråd för installation av Thompson överfall, dragning av byggväg och omdragning av vattenpump på fastigheten Bolaget 11:2 och Ön 1:1. 6

10 4 Andra gällande beslut NFS 2016: Datum och beslutande myndighet för eventuella andra gällande beslut enligt miljöbalken samt en kort redovisning av vad beslutet eller besluten avser. I fråga om verksamheter som enligt 1 kap. 2 andra stycket industriutsläppsförordningen (2013:250) är industriutsläppsverksamheter redovisas beslut om alternativvärde, dispens och statusrapport enligt 5 b. Tabell 3. Andra gällande beslut. Datum Beslutsmyndighet Beslutet avser Länsstyrelsen ( ) Miljökontoret, Kiruna kommun ( ) Länsstyrelsen ( ) Miljökontoret, Kiruna kommun ( ): Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Anmälan avseende fortsatt hantering av externt rågods från Svappavaara inom LKAB:s gruvindustriområde i Kiruna. Anmälan om avhjälpande åtgärd för fastigheten Orten 1. Åtgärder i sandmagasinet inom Kiirunavaara gruvindustriområde. Anmälan om sanering av oljecistern vid bolagshotellet Miljökontoret Underrättelse om förorenad mark vid bolagshotellet Miljökontoret: Slutförd sanering. Beslut om dammsäkerhetsklass för Tuolluvaara klarningsmagasin. Förbud att deponera sidoberg på södra sidan av Kiirunavaara (område B). Beslut om dammsäkerhetsklass för dammarna Föreläggande om att inkomma med en redogörelse över avvecklingen av del av huvudtransportnivå 1045 tre månader efter det att aktuell avveckling är genomförd. Tillstånd till avstängning av fiskådra i Ala Lombolos inlopp och utlopp t.o.m. 31 december Anmälan om ändring, avseende försök med intag av rågods från Svappavaara till förädlingsverken i Kiruna. Beslut om dispens från BAT-slutsatser för utsläpp av HCl vid pelletsverk i Kiruna. Anmälan om ändring avseende utbyggnad av befintlig lokverkstad i Kiruna, samt vattenverksamhet. Anmälan om efterbehandling av förorenat område enligt 28 förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd, Ön 1:1. Anmälan om ändring avseende befintlig loktvätt i LKAB Malmtrafiks lokverkstad, Kiruna Tillstånd för markavvattning inom fastighet Jukkasjärvi kronoöverloppsmark 1:1 i Kiruna kommun. Beslutet avser nydikning samt rensning 7

11 Miljökontoret, Kiruna kommun ( ) Miljökontoret, Kiruna kommun ( ) Miljökontoret, Kiruna kommun ( ) Länsstyrelsen ( ) Miljökontoret, Kiruna kommun ( akt 2) Länsstyrelsen ( ) Länsstyrelsen ( ) Miljökontoret, Kiruna kommun ( akt 4) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Miljökontoret, Kiruna kommun ( akt 2) Länsstyrelsen ( ) Miljökontoret, Kiruna kommun ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) eller fördjupning av befintligt dike för avledande av smältvatten från dammkropp O-O2. Marksanering TGA betongstation Marksanering nytt stadshus, komplettering angående markområdet. Anmälan enligt 28 förordning om miljöfarlig verksamhet och hälsoskydd, efterbehandling av Linbanan 1. Anmälan angående planerad deponering i och återställning av dagbrottet i Kiruna. Anmälan om ny anläggning för blästring och lackering. Åtgärder i processvattensystemet. Anmälan om ändring av verksamheten gällande utvinning av magnetit, Kiirunavaara Östra samt flytt avnmätplint. Beslut om att godkänna sanering på fastigheten Kiruna 1:1, Varggropen. Anmälan om ändrad hantering av spillvatten från lastnings- och lossningsstationen. Plan för gråbergshantering. Anmälan avseende omlokalisering av PFanläggningen från UNIO- till SAK-området, Godkännande av plan för gestaltning av den torrlagda delen av Norra Luossajärvi. Beslut om att godkänna anmälan om sanering på tre platser inom fastigheten Kiruna 1:1, Varggropen Anmälan om mindre ändring av verksamhet avseende återupptagande av apatitutvinning. Anmälan om ny deponeringsplats inom LKAB:s industriområde för deponering av betongrester. Deponin är belägen på Kiirunavaaras sydvästra sluttning, på område med gamla gråbergsdeponier. Efterbehandlingsplan för Kiirunavaara gruvindustriområde redovisad Beslut angående rivning av industribyggnader och saneringsåtgärder vid Luossavaara industriområde. Anmälan enligt 19 (1998:1388) om vattenverksamhet gällande anläggande av en rörbro i bäcken Leväjoki på fastigheten Kiruna 1:1. 8

12 Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Anmälan om mindre ändring avseende anläggande av industrispår inom Norra Sjöbangården, LKAB:s gruvindustriområde i Kiruna. Markupplåtelse för ett markområde på statens mark ovan odlingsgränsen kring berget Kiirunavaara och ett markområde norr om Kiruna stad omfattande del av fastigheten Kiruna 1:1 inom Laevas sameby, Kiruna kommun. Anmälan om mindre ändring av befintlig verksamhet inom UNIO, LKAB:s industriområde. Förlängning av upplagsspår. Anmälan om ny betongstation inom LKAB:s gruvindustriområde. Anmälan om mindre ändring av vattenverksamhet enligt 11 kapitlet miljöbalken och anmälan om mindre ändring av den miljöfarliga verksamheten angående åtgärder vid gråbergsupplag och sandmagasin inom Kiirunavaara gruvindustriområde på fastigheterna Kiruna 1:1 och Jukkasjärvi Kronoloppsmark 1:1 i Kiruna kommun. Anmälan om mindre ändring av lossningsstation för tillsatsmedel inom LKAB:s gruvindustriområde i Kiruna. Anmälan om mindre ändring av utfrakt och terminal för godshantering i Kiruna. Anmälan om planerad processförändring i sovringsverket i Kiruna. Anmälan om planerad framtida deponering av torrt gråberg vid LKAB:s verksamhet i Kiruna. Länsstyrelsen godtar LKAB:s plan. Anmälan om användning av organiskt bindemedel vid pelletsproduktionen i Kiruna. Anmälan om uppförande av ny siktanläggning på UNIO-området vid LKAB i Kiruna. Tillstånd enligt 18 c naturvårdslagen till tömning av södra Luossajärvi. 5 Tillsynsmyndighet NFS 2016:8 5 5: Tillsynsmyndighet enligt miljöbalken. Tillsynsmyndighet är Länsstyrelsen i Norrbottens län. Under året har tre ordinarie tillsynsmöten hållits där bolaget informerar om villkorsuppfyllelse, avvikelser eller planerade förändringar. Utöver det har det hållits särskilda tillsynsmöten i vissa ärenden samt samrådsmöten inom pågående tillståndsärenden. 9

13 Mton 6 Tillståndsgiven och faktisk produktion NFS 2016:8 5 6: Tillståndsgiven och faktisk produktion eller annat mått på verksamhetens omfattning. LKAB i Kiruna tillverkar och säljer för närvarande två huvudtyper av pellets, masugnspellets (KPBO och KPBA) samt direktreduktionspellets (KPRS). Viss produktion av KMR för tillverkning av tungbetong samt produktion av fines sker också. Faktisk produktion under 2017 ligger inom tillståndsgivna mängder, se tabell nedan. Tabell 4 Tillståndsgiven och faktisk produktion. Tillståndsgiven mängd Tillstånd att producera 32 Mton råmalm, varav ca 30 Mton i Kiirunavaara. Tillstånd att årligen tillverka 14,8 Mton malmkoncentrat och samma mängd prima pellets. Faktisk produktion 27,5 Mton 14,2 Mton pellets 0,9 Mton specialprodukter Nedanstående figur visar hur den faktiska produktionen avseende pellets har varierat under de senaste åren. 16 Produktion ,9 5,2 4,8 4,7 4,8 5,2 5,2 5,7 4,3 1,9 4,7 4,1 4,8 4,4 4,8 4,6 4,5 4,3 4,5 4,9 4,8 1,7 3,7 2,3 3,1 3,2 3,8 3,3 3,5 3,7 3,8 3,9 3, KK4 KK3 KK2 Figur 2 Produktion av pellets i Kiruna under perioden

14 7 Gällande villkor i tillstånd NFS 2016:8 5 7: Redovisning av de villkor som gäller för verksamheten samt hur vart och ett av dessa villkor har uppfyllts. I detta kapitel ges en redovisning av utvalda villkor följt av en bedömning om uppfyllelse i kursiv text. Samtliga villkor anges ej i sin helhet. 7.1 Utsläpp till luft Stoft, punktutsläpp För stoftreningsanläggningar i gruva och sovringsverk gäller 20 mg/m 3 ntg som riktvärde. För stoftreningsanläggningar i KA1, KA2, KA3, KK2 och KK3 gäller 10 mg/m 3 ntg som riktvärde för utbytt eller efter tillkommande utrustning och 20 mg/m 3 ntg som riktvärde för utrustning installerad innan För stoftreningsanläggningar i KK4 och terminalen gäller 10 mg/m 3 ntg som riktvärde. Fyra av totalt 54 stoftreningsanläggningar hade ett förhöjt punktutsläpp gentemot riktvärdet vid ordinarie mätning under 2018 (två anläggningar i sovringen, en anläggning i KK2 och en anläggning i KK3). Åtgärder har vidtagits och godkända ommätningar har därefter genomförts för alla anläggningar, för en av anläggningarna i sovringen krävdes dock omfattande åtgärder och utredningar innan utsläppet åter var under riktvärdet. Med hänsyn till ovanstående bedöms villkoren gällande punktutsläpp ha innehållits. Tillsynsmyndigheten är informerad om de förhöjda utsläppen gentemot riktvärdena samt de åtgärder som har vidtagits Stoft, total För KK2, KK3 och KK4 gäller att utsläppsmängden av stoft inte får överskrida 0,05 kg per ton prima pellets som ett gemensamt gräns- och årsmedelvärde för samtliga verk. Det ska beräknas som medelvärde för kalenderår eller del av kalenderår. I värdena inräknas utsläpp från avsugningspunkter före, i och efter pelletsmaskinen i respektive verk. Utfallet blev 0,086 kg stoft/ton pellets. Villkoret innehölls därmed inte, se kapitel 10 för detaljerad information Stoft, panncentraler Utsläppet av stoft från panncentraler får som riktvärde ej överstiga 1,0 g/kg olja. Stoftmätning utförs var tredje år på grund av låga utsläpp och god marginal till riktvärdesgränsen. Ingen mätning utfördes under 2018 men villkoret bedöms innehållas baserat på tidigare mätresultat. 11

15 7.1.4 Gaser, totalt För pelletsverken gäller att utsläppsmängden av svaveldioxid inte får överstiga 15 g/ton prima pellets samt att utsläppsmängderna av fluor, och klorväte inte får överstiga 6 g/ton prima pellets. Villkoren avser gemensamma gräns- och årsmedelvärden och ska beräknas som medelvärde för kalenderår eller del av kalenderår. Utfallet för svaveldioxid blev 21 g/ton pellets. Villkoret innehölls därmed inte, se kapitel 10 för detaljerad information. Utfallet för fluor och klorväte blev 2,8 g /ton pellets respektive 5,1 g/ton pellets. Villkoret innehålls. 7.2 Utsläpp till vatten Ammoniak Halten ammoniak (icke joniserat ammonium, NH 3) får inte överstiga 0,005 mg/l vid utloppet från klarningsmagasinet. Begränsningsvärdet ska kontrolleras genom att halten fri ammoniak beräknas, med utgångspunkt i halten ammoniumkväve, ph-värde och temperatur. Vattenprov ska tas minst en gång per månad. Villkoret innehålls Suspenderat material Halten suspenderade ämnen i bräddvattnet från klarningsmagasinet får som riktvärde inte överstiga 10 mg/l. Villkoret innehålls Recipientundersökning Bolaget ska genomföra regelbundna kontroller av vattenutsläppens påverkan på recipienterna i Rakkurisystemet ner till Kalixfors i Kalixälven. LKAB genomför vart fjärde år en utökad undersökning i recipientsystemet Rakkuri. Resultatet från den senaste undersökning (2018) finns beskrivet i kapitel 8. Villkoret uppfylls Oljeförorenat vatten Sanitärt avloppsvatten från toaletter, avloppsvatten från kök och liknande inrättningar, samt spolvatten från garage, verkstäder, lokstallar m.m. som kan vara oljeförorenat, skall vara anslutet till kommunens spillvattennät eller transporteras till kommunens reningsverk. Vatten som kan vara oljeförorenat skall dessförinnan behandlas i oljeavskiljare. Vatten som avleds till kommunens reningsverk skall regelbundet kontrolleras med avseende på dess innehåll av olja och kväve. Vid en utredning inför byggnation av ny lokverkstad upptäcktes att lokverkstaden inte längre var kopplad mot det kommunala avloppsnätet. Vattnet har istället hanterats och transporterats med hjälp av sugbil. Se kapitel 10 för mer information. BDT-vatten samt vatten från garage och verkstäder och liknande från LKAB:s områden hanterats enligt villkoret. Kontrollen av vattenkvaliteten genomförs regelbundet. Villkoret uppfylls. 12

16 7.2.5 Dagvatten Bolaget ska vidta åtgärder för att förhindra att förorenat dagvatten från industriområdet med tillhörande upplag och deponier avrinner till Luossajärvi/Luossajokisystemet. LKAB har genomfört en kartläggning av dagvattnet från industriområdet vilket har resulterat i en utökad egenkontroll avseende det dagvatten som avrinner till Luossajärvi. Villkoret bedöms uppfyllas. 7.3 Sand- och klarningsmagasinet Det vertikala avståndet från B-R-O dammens krön till vattenytan (fribordet) i sandmagasinet ska vid normal drift vara minst 2,0 m. Den högsta vattennivån vid normal drift utan höga flöden (driftsnivån) får dock vara högst +528 fram till och med etapp 2 samt högst +530 från och med etapp 3. Villkoret bedöms innehållas. 7.4 Luossajärvi De vattennivåer som bestämts för Luossajärvi genom vattendom den 30 juni 1967 ska tillämpas på Norra Luossajärvi norr om den nya dammen. I domen anges att vattenståndet icke ska överstiga +499,45 m och icke understiga +499,25 m. Villkoret bedöms innehållas. Sedan det nya utloppet från Norra Luossajärvi har anlagts ska LKAB pumpa vatten söderut från Norra Luossajärvi till Lomobolosjöarna med 50 l/s under perioden augusti t o m november och med 25 l/s under resterande del av året t o m juli. Villkoret bedöms innehållas. 7.5 Spill Bolaget ska vidta åtgärder och upprätta rutiner för att begränsa utsläpp och spill av olja. LKAB har rutiner för rapportering av miljöhändelser. LKAB arbetar aktivt med att förbättra arbetet kring rapportering och uppföljning av incidenter. Villkoret bedöms uppfyllas. 7.6 Buller Buller, ekvivalent ljudnivå får, som riktvärde, från verksamheten inte överstiga: - 50 db(a) under dagtid (kl ) - 45 db(a) under kvällstid (kl ) - 40 db(a) under nattetid (kl ) Momentan ljudnivå vid bostäder nattetid: 60 db(a) (riktvärde) Villkoret bedöms innehållas med stöd av genomförd bebyggelsemätning och närfältsmätningar under 2018 samt utifrån genomförd bullerberäkning Vibrationer Sprängningar i gruvan ska genomföras på sådant sätt att vibrationerna i mätpunkter utanför gruvindustriområdet minimeras. Högsta svängningshastighet i mätpunkter får inte överstiga 5,0 mm/s och som riktvärde inte överstiga 2,0 mm/s i mer än 10 % av fallen. 13

17 För samtliga mätplatser har relativt små vertikala svängningsrörelser uppmätts under 2018, inga registreringar ovan riktvärdet, och således inte heller något överskridande av gränsvärdet har skett. Villkoret innehålls. 7.8 Markpåverkan Markytan utanför Kiirunavaaras industriområde, definierat enligt gällande detaljplan, får ej påverkas med mer än 2 i vertikalled eller 3 i horisontalled till följd av LKAB:s brytning. Mätning ska genomföras minst fyra gånger per år i enlighet med ett redovisat och av tillsynsmyndigheten godkänt program. Efter varje mätning ska resultaten redovisas till tillsynsmyndigheten inom en månad. LKAB ska anmäla till tillsynsmyndigheten när tillkommande mätpunkter i enlighet med redovisat program anses ha stabiliserats. Tillkommande mätpunkter i respektive mätlinje ska utplaceras med målsättningen att avståndet mellan dem ska uppgå till högst 50 meter. Gruvbrytningen får inte medföra att brytningsvinkeln överstiger 1/150 (6,7 ) som begränsningsvärde i sådana byggnader utanför gruvindustriområdet som människor regelbundet vistas och verkar i. Gränsen för påverkat område faller inom gränsen för gällande markanvisning och detaljplan för gruvindustriområde. Villkoret bedöms innehållas. 7.9 Energi LKAB ska fortlöpande och systematiskt arbeta med energieffektivisering av verksamheten. Som grund för arbetet ska bolaget senast den 31 december 2015 till tillsynsmyndigheten redovisa en handlingsplan för det fortsatta arbetet med energieffektivisering inklusive ökat nyttjande av spillvärme. Av planen ska framgå vilka åtgärder som är tekniskt möjliga att genomföra och kostnaderna och energibesparingen för dessa i form av kostnadsnyttoanalyser samt vilka åtgärder som bolaget är berett att vidta. Motivering ska lämnas till varför övriga redovisade åtgärder enligt 2 kap. 7 miljöbalken bedöms orimliga att vidta. Även de åtgärder för energieffektivisering av förädlingsverksamheten som redan är planerade eller beslutade ska redovisas. Beslutade åtgärder ska så långt som möjligt vara tidsatta. Planen ska uppdateras minst vart tredje år och då på nytt inges till tillsynsmyndigheten. I den årliga miljörapporten ska arbetet med energieffektivisering, t.ex. genomförda och planerade åtgärder, redovisas jämte uppgifter om energianvändningen per ton färdig produkt. Energianvändningen ska anges uppdelad per energislag dels för bolagets samlade verksamhet i Kiruna, dels separat för malmförädlingsverksamheten. En handlingsplan för energieffektivisering har lämnats in till tillsynsmyndigheten 2015 i enlighet med villkoret. Denna handlingsplan ska uppdaterats vart 3:e år. Arbetet med uppdatering av handlingsplanen är försenat och LKAB arbetar med att färdigställa denna. Arbetet med energieffektivisering tillsammans med en redovisning av energianvändningen per ton färdig produkt redovisas i kapitel

18 8 Kommenterad sammanfattning av mätningar, beräkningar m.m. NFS 2016:8 5 8: En kommenterad sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar som utförts under året för att bedöma verksamhetens påverkan på miljön och människors hälsa. Detta kapitel redovisar resultatet från bolagets egenkontroll. Parametrar som överstiger tröskelvärden för utsläpp redovisas i emissionsdeklarationen i SMP samt i bilaga 1 till miljörapporten. 8.1 Utsläpp till luft I nedanstående tabell sammanfattas utsläppen till luft från LKAB de senaste tio åren. Enskilda utsläpp kommenteras inte specifikt i denna rapport men generellt kan sägas att utsläppen har varierat över tiden främst relaterat till produktionsförhållanden och i vissa fall särskilda störningar. Tabell 5. Utsläpp till luft från LKAB:s verksamhet i Kiruna de senaste tio åren. Parameter Enhet Pelletsprod. Mton 8,1 12,2 12,8 13,6 12,7 13,2 12,2 13,5 14,1 14,2 CO 2 kton Stoft ton NOx ton SO2 ton HCl ton F ton NH3 ton 8, As kg Cd kg 0,09 0,14 0,6 0,9 10 0,4 0,6 0,7 5 0,5 Cr kg Cu kg Hg kg 3,3 4, Ni kg Pb kg Zn kg PAH kg Dioxiner g 0,07 0,07 0,28 0,12 0,20 0,21 0,17 0,16 0,20 0, Stoft Under året har stoftreningsanläggningar kontrollmätts i enlighet med kontrollprogram. Beräkningar av stoft från pelletsverken grundar sig på mätningar i samtliga utsläppspunkter där resultatet fås i enheten mg/m 3 ntg. Med hjälp av luftflöde och produktionstakt kan detta värde omvandlas till en utsläppssiffra per reningsanläggning och ton producerad pellets alternativt en utsläppssiffra per reningsanläggning beräknat på drifttid. Vid produktionsstörningar kan stoftutsläppen tillfälligt komma att öka något jämfört med normal drift. För att även inkludera produktionsstörningar i beräkningarna för totalt utsläpp av stoft adderas summan av antal produktionsstopp under året multiplicerat med en bedömd stoftmängd per stopp beroende på stoppets längd. En summering görs sedan av alla enskilda anläggningars utsläpp, vilket relateras till pelletsproduktionen. 15

19 kg/ton Stoftutsläppet från pelletsverken och övriga anläggningar under 2018 redovisas i tabellen nedan. Tabell 6. Totala stoftutsläpp från LKAB:s verksamhet i Kiruna under Anläggning Totalt utsläpp under Specifikt utsläpp Villkor (kg/ton) året (ton) som årsmedelvärde (kg/ton pellets) KK ,05 - KK ,03 - KK ,16 - Totalt pelletsverk ,08 0,05 Gruva 5,7 - - Sovring 74,2 - - Anrikning 1,4 - - Terminal 1,0 - - Panncentraler 0, Totalt LKAB I nedanstående figur redovisas den totala mängden stoft angivet i kg/ton pellets för samtliga anläggningar och den totala mängden stoft angivet i kg/ton pellets för enbart pelletsverken samt hur detta har varierat under de senaste fem åren. Det förhöjda stoftutsläppet 2018 är relaterat till produktionsstörningar i KK4 vilket beskrivs under kapitel 10. Stoft kg/ton pellets ,1 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 0, Stoft kg/ton pelletsverk Stoft kg/ton övrig verksamhet Figur 3 Utsläpp av stoft i kg per ton producerad pellets i Kiruna år Svaveldioxid, fluor och klorväte Utsläppet av svaveldioxid beräknas genom massbalanser samt online-instrument. Massbalansberäkningarna utgår från mängden svavel (S) i ingående material (råkula) till pelletsprocessen tillsammans med ingående svavelmängder från bränslet (kol och olja). En summering av de ingående svavelkällorna görs enligt följande: 16

20 total mängd S (mineral) + total mängd S (kol) + total mängd S (olja) = total mängd S (ton) Reningsgraden hos rökgasreningsreaktorerna beräknas utifrån resultat från den kontinuerliga online-mätningen. Utifrån ovanstående mängd ingående svavel görs sedan beräkningar av total mängd svavel som har eliminerats i reningsanläggningarna samt hur stor andel som har passerat anläggningen orenat: total mängd ingående S (ton) * (1 - reningsgrad (%)) = total mängd utsläppt S (ton) Via molförhållanden omvandlas mängd svavel (S) till mängd svaveldioxid (SO 2), vilket sedan omräknas till total utsläppt massa SO 2 (ton). Beräkningarna av mängden utsläppt väteklorid och fluor görs i enlighet med beräkningarna för svaveldioxid där den enda ingående källan är mineralet. Reningsgraden i reningsanläggningarna uppskattas till två procentenheter högre än densamma för svaveldioxid och fås därigenom direkt utifrån beräkningar av reningsgraden vid svaveldioxidrening. Fördelningen av utsläpp av svaveldioxid, fluor och klorväte från LKAB:s verksamhet i Kiruna under 2018 redovisas i tabellerna nedan. Det förhöjda svavelutsläppet är främst relaterat till förbättrade mätmetoder och produktionsstörningar i KK2 och KK3 vilket beskrivs närmare i avsnitt 10. Tabell 7. Fördelning av svaveldioxidutsläpp från LKAB:s verksamhet i Kiruna under Anläggning Totalt utsläpp Specifikt utsläpp som Villkor (g/ton) under året (ton) årsmedelvärde (g/ton pellets) KK2 64,7 17,4 - KK3 163,3 34,3 - KK4 68,6 12,1 - Totalt pelletsverk 296, Panncentraler 1,8 - - Totalt LKAB 298,4 - - Tabell 8. Fördelning av fluorutsläpp från LKAB:s verksamhet i Kiruna under Anläggning Totalt utsläpp Specifikt utsläpp som Villkor (g/ton) under året (ton) årsmedelvärde (g/ton pellets) KK2 6,3 1,7 - KK3 25,2 5,3 - KK4 7,9 1,4 - Totalt 39,4 2,8 6 Tabell 9. Fördelning av vätekloridutsläpp från LKAB:s verksamhet i Kiruna under Anläggning Totalt utsläpp under året (ton) Specifikt utsläpp som årsmedelvärde (g/ton pellets) Villkor (g/ton) KK2 25,7 6,9 - KK3 22,9 4,8 - KK4 23,8 4,2 - Totalt 72,4 5,1 6 17

21 Nedanstående figur visar hur den specifika halten svaveldioxid, fluor och klorväte från pelletsverken, angivet som g/ton pellets, har varierat under de senaste fem åren. 25 SO 2, F, HCl g/ton pellets F HCl SO2 Figur 4 Utsläpp av svaveldioxid, fluor och klorväte från pelletsverken i Kiruna i gram per ton producerad pellets under åren Kväveoxid Utsläppet av kväveoxider från pelletsverken baseras på kontinuerlig mätning och kontrollmätningar. Fördelningen av kväveoxidutsläpp från LKAB:s verksamhet i Kiruna redovisas i tabellen nedan. Fram till 2017 har beräknade utsläpp från pelletsverk och ett uppskattat utsläpp från gruva (100 ton) utgjort det totala utsläppet av NOx från LKAB:s verksamhet i Kiruna. Från 2017 utgörs det totala utsläppet av bidraget från pelletsverken samt ett beräknat värde från panncentraler och transporter utifrån Naturvårdsverkets emissionsfaktorer. 18

22 kg/ton Tabell 10. Fördelning av kväveoxidutsläpp från LKAB:s verksamhet i Kiruna under Anläggning Totalt utsläpp Specifikt utsläpp som Villkor under året (ton) årsmedelvärde (kg/ton pellets) KK ,12 - KK ,15 - KK ,09 - Totalt pelletsverk ,117 - Panncentraler 2,7 - - Transporter Totalt Nedanstående figur visar hur den specifika halten kväveoxider (NOx) från pelletsverken angivet i kg/ton pellets har varierat under de senaste fem åren. 0,145 0,140 0,135 0,130 NOx kg/ton pellets ,125 0,120 0,115 0,110 0, Figur 5. Utsläpp av kväveoxider från pelletsverken i kg per ton producerad pellets under åren Koldioxid Koldioxidemissionen från verksamheten i Kiruna har under 2018 beräknats till totalt ton och specifikt 29 kg CO 2 per ton pellets. LKAB deltar i EU:s system för utsläppshandel (EU ETS) Ammoniak I enlighet med egenkontrollprogram sker en årlig kontrollmätning av ammoniak i rökgaserna från pelletsverken. Det totala utsläppet beräknas utifrån de uppmätta halterna per ton pellets. Bedömningen av mängden utgående ammoniak från pelletsverken för de senaste åren har redovisats i tabell 5. 19

23 8.1.6 Organiska föreningar - dioxiner och PAH I enlighet med egenkontrollprogram sker en årlig kontrollmätning av dioxiner och en kontrollmätning vart tredje år av PAH i rökgaserna från pelletsverken. Bedömningen av mängden utgående dioxin och PAH från pelletsverken för de senaste åren har redovisats i tabell 5. Det totala utsläppet beräknas utifrån de uppmätta halterna per ton pellets. Då utsläppet av PAH i Kiruna inte har varit i närheten av tröskelvärdet vid de senaste årens mätningar tre senaste åren används erfarenhetsvärden från de tre senaste mätningarna ( ) som underlag för en beräkning av det totala utsläppet för Metaller Vid en översyn av LKAB:s mätprogram för utsläpp till luft från pelletsverken har det konstaterats att metaller kan mätas vart tredje år med undantag för kvicksilver som mäts årligen. Resultaten från mätningar har använts för beräkningar av de totala utsläppen från pelletsverken. De totala emissionerna av metaller till luft framgår av emissionsdeklarationen. 8.2 Nedfallande stoft LKAB följer upp den diffusa damningen i samhället genom mätningar av nedfallande stoft. Mätningarna sker genom uppsamling i så kallade NILU-burkar i ett antal spridda mätpunkter i samhället. Mätburkarna samlas in månadsvis och innehållet i burkarna analyseras i syfte att bedöma mängden stoft (oorganiskt material). Mätningarna kompletteras med fyra snöprover under vårvintern. Under 2018 har mätning skett på 15 platser i Kiruna samt i tre referenspunkter. LKAB redovisar data från mätningen på bolagets externa hemsida löpande under året. I Sverige finns inga nationella normer, vedertagna bedömningsgrunder eller motsvarande gällande nedfallande stoft. De jämförelsevärden som finns att tillgå kommer från Norsk institutt for luftforskning som har föreslagit värden för bedömning av stoftnedfall vilka redovisas i tabellen nedan. Tabell 11. Jämförelsevärden för nedfallande stoft. Bedömning (utifrån NILU-rapport 43/91) Stoftnedfall (g/100m 2, 30 dygn) Lågt 300 Moderat Högt Mycket högt

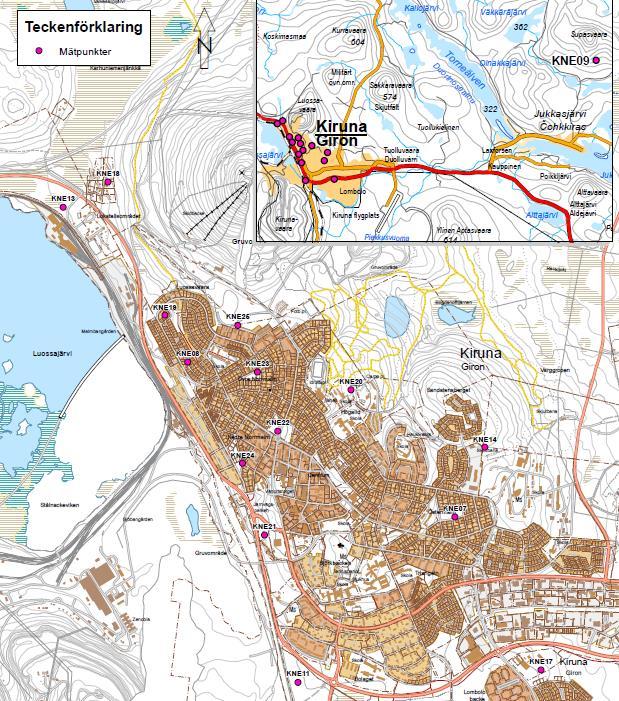

24 I figuren nedan framgår mätpunkternas placeringar. Figur 6. Mätpunkter nedfallande stoft. 21

25 g/100m 2 och 30 dagar g/100m 2 och 30 dagar I figurer nedan redovisas mätresultat avseende nedfallande stoft i samtliga mätpunkter under Mätpunkterna har delats upp i två figurer, en som representerar den nordvästra delen av Kiruna och en som representerar den sydöstra delen. 600 Nedfallande stoft Jan Feb Mar Apr Maj Juni Juli Aug Sept Okt Nov Dec KNE 08 KNE 13 KNE 18 KNE 19 KNE 20 KNE 23 KNE 25 Figur 7. Nedfallande stoft uppmätt i den nordvästra delen av Kiruna under Nedfallande stoft Jan Feb Mar Apr Maj Juni Juli Aug Sept Okt Nov Dec KNE 07 KNE 11 KNE 14 KNE 17 KNE 21 KNE 22 KNE 24 Figur 8. Nedfallande stoft uppmätt i den sydöstra delen av Kiruna under I juli saknas data för KNE 14 och KNE 24 på grund av åverkan på mätburk. LKAB har två mätpunkter för nedfallande stoft som utgör referenser, en för opåverkad miljö och en för tätort. LKAB mäter även sedan 2015 nedfallet i en punkt intill malmbanan. Resultatet från mätningarna i referenspunkterna samt malmbanan redovisas i figur nedan. 22

26 g/100 m² och 30 dagar g/100m 2 och 30 dagar Nedfallande stoft i referenspunkter KNE 09, referens opåverkad miljö MNE45, referens tätort KNE26, Malmbanan Figur 9. Nedfallande stoft i referenspunkter under I nedanstående två figurer redovisas medelvärden av nedfallande stoft per mätpunkt respektive per månad under de senaste fem åren Medelvärden per mätpunkt Figur 10. Medelvärden av nedfallande stoft per mätpunkt under de senaste fem åren. 23

27 g/100m 2 och 30 dagar Medelvärde per månad Figur 11. Medelvärden av nedfallande stoft per månad under de senaste fem åren. Nedanstående figur redovisar hur mängden nedfallande stoft har förändrats sedan 1999 och framåt. Medtaget i redovisningen är endast de mätpunkter som varit med under mer eller mindre hela denna period. Endast mätresultat från barmarksperioden (juni-september) redovisas för utvalda punkter eftersom det var så LKAB mätte stoftnedfallet fram till 2009/ Nedfallande stoft under barmarksperioden i utvalda punkter KNE 07 KNE 08 KNE 09 KNE 11 Figur 12. Nedfallande stoft uppmätt i mätpunkterna KNE07, -08, -09, och 11 under barmarksperioden

28 g/100m 2 och 30 dagar Snöprovtagning KSN07 KSN08 KSN09 KSN11 Figur 13. Stoftmängd i snöprover uppmätt i g/100m2, 30 dygn i mätpunkterna KSN07, -08, -09 och 11 under åren KSN09 utgör referens för opåverkad miljö. Sammanfattningsvis kan sägas att utifrån mätresultaten framgår att höga toppar under årens lopp har detekterats vid enstaka tillfällen, både vad gäller mätningar i NILU-burkar och vid snöprovtagning. Under de senaste åren kan skönjas något förhöjda värden för utvalda punkter när det gäller resultaten från barmarksperioden samt för medelvärdet per månad. I relation till de jämförelsevärden för NILU är dock stoftnedfallet fortfarande lågt till moderat. Den senaste tiden kan även ses en ökning av nedfallet i referenspunkten för opåverkad miljö under barmarksperioden då den ligger i närheten av en grusväg som har börjats användas i högre utsträckning än tidigare varför LKAB behöver se över detta. I sammanhanget är det viktigt att poängtera att mätningar enligt NILU-metoden inte ger något absolut värde på den mängd som deponerats till en yta, men sannolikt ett värde som är någorlunda korrelerat till den verkliga depositionen samt en medelbelastning över en längre tid. Mätmetoden har även andra osäkerheter då den lätt påverkas av meteorologiska förhållanden och andra parametrar. Det nedfallande stoft som fångas upp i burkarna kommer heller inte enbart från LKAB:s verksamhet utan även från t.ex. vägtrafik, anläggningsarbeten från t.ex. samhällsomvandlingen och andra arbeten samt eldning. Diffus damning är dock en viktig miljöaspekt för LKAB och bolaget arbetar därför aktivt med frågan. I kapitel 14 redovisas de åtgärder som bolaget har vidtagit under 2018 för att motverka och reducera damning. 8.3 PM10 och PM2,5 Som ett komplement till mätningen av nedfallande stoft utför LKAB sedan sommaren 2011 kontinuerlig mätning av PM 10 i luften och från 2017 omfattar mätningen även PM 2,5. Mätstationen är placerad på området Luossavaara, vilket är ett av de områden som ligger i den förhärskande vindriktningen i förhållande till den del av LKAB:s verksamhet som i dagsläget innefattar den största delen av LKAB:s krossnings- och upplagsverksamhet, 25

29 UNIO. Mätstationen ligger i anslutning till en av mätpunkterna avseende nedfallande stoft, KNE08 vars placering kan ses i figur 6. I nedanstående figur redovisas resultatet från mätningarna av PM 10 som dygnsmedelvärde under Mätning av PM 10 vid Luossavaaraskolan MKN, dygnsmedelvärde Figur 14. Resultatet från mätningarna av PM10 som dygnsmedelvärde under vid mätstationen placerad på området Luossavaara i Kiruna. Den röda heldragna linjen i figuren representerar miljökvalitetsnormen (MKN) för PM 10 som dygnsmedelvärde, vilket är 50 µg/m 3. För att innehålla miljökvalitetsnormen på årsbasis får dygnsmedelvärdet inte överskridas mer än 35 av årets 365 dygn. Av figuren framgår att dygnsmedelvärdet inte har överskridits något dygn vid mätstationen under Dygnsmedelvärden för PM 10 i förhållande till MKN, utvärderingströsklar samt miljökvalitetsmålets precisering redovisas närmare i tabellen nedan, samtliga innehålls med god marginal. Tabell 12. Dygnsmedelvärden av PM10 vid Luossavaaraskolan i förhållande till MKN, utvärderingströsklar samt miljökvalitetsmålets precisering. PM 10 Period MKN, antal dygn >50 µg/m 3 * ÖUT, antal dygn >35 µg/m 3 * NUT, antal dygn >25 µg/m 3 * Miljökvalitetsmålens precisering antal dygn >30 µg/m3* *får överskridas 35 gånger på ett kalenderår 26

30 Årsmedelvärden vid mätstationen för i förhållande till MKN, utvärderingströsklar samt miljökvalitetsmålets precisering redovisas i figuren nedan, samtliga innehålls med god marginal. För årsmedelvärdet vid Luossavaaraskolan syns en nedåtgående trend. 45 Årsmedelhalt PM µg/m MKN årsmedelhalt (µg/m3) ÖUT årsmedelhalt (µg/m3) NUT årsmedelhalt (µg/m3) Miljökvalitetsmålens precisering årsmedelhalt (µg/m3) Årsmedelvärde Luossavaaraskolan (µg/m3) Figur 15. Årsmedelvärden vid mätstationen för i förhållande till MKN, övre och nedre utvärderingströsklar samt miljökvalitetsmålets precisering Mätningar av PM 2,5 vid Luossavaaraskolan ug/m MKN, årsmedelvärde Figur 16 - Resultatet från mätningarna av PM2,5 som dygnsmedelvärde under vid mätstationen placerad på området Luossavaara i Kiruna. 27

31 Den röda heldragna linjen i figuren representerar miljökvalitetsnormen (MKN) för PM 2,5 som årsmedelvärde, vilket är 25 µg/m 3. Av figuren framgår att dygnsmedelvärdet inte har överskridits något dygn vid mätstationen under Vattenprovtagning Rakkurisystemet Processvatten som inte återanvänds i verksamheten, bräddas efter sedimentering och klarning, till sjön Mettä Rakkurijärvi och går sedan via Rakkurisystemet vidare ned till Kalix älv. Bräddade mängder vatten under 2018 uppgick till ca 7,05 Mm 3. Utgående vatten från klarningsmagasinet provtas månadsvis förutom under högflödesperioden då provtagning sker två gånger per månad. Provtagning i recipienten utförs vid nio tillfällen i Rakkurisystemet samt nedströms och uppströms Rakkurijokis inflöde i Kalix älv. Provtagningspunkternas placering framgår av figur nedan. Figur 17. Provpunkter för vattenkvalitetsmätningar i Rakkurisystemet. Totala utsläpp till vatten under åren av utvalda parametrar redovisas i tabellen nedan. Utsläppen är beräknade utifrån uppmätta halter vid provtagning och bräddade mängder vatten. Provpunkt KVA01a. På grund av ett analysfel vid LKAB:s laboratorium så har inte totalhalter av fosfor analyserats under året utan enbart lösta halter. Detta medför att 2017 års värden har använts istället. Mer information om detta under avsnitt

32 Tabell 13. Totala utsläpp till vatten från LKAB Kiruna Parameter Enhet Bräddad volym Mm 3 9,0 9,0 10,3 7,06 Ntot ton NO3-N ton Sulfat ton Klorid ton Fluorid ton 14,1 13,9 13,7 10,2 Susp ton 52,2 23,9 42,3 34 Ptot kg NO2-N kg NH4-N kg As kg 2,7 5,2 5,9 4,4 Cr kg 0,4 0,4 0,6 0,6 Cd kg 0,4 0,4 0,4 0,5 Cu kg 12,2 21,5 14,6 7 Hg kg 0,009 0,009 0,010 0,007 Ni kg 16,4 12,7 11,3 7,3 Pb kg 0,05 0,10 0,06 0,07 Zn kg 24,3 17,5 23,3 18,1 U kg Rakkurisystemets vattenkvalitet är tydligt påverkad av gruvverksamheten men till följd av utspädning och fastläggning sjunker påverkansgraden längre nedströms. I Kalixälven ligger halterna för flera ämnen nära bakgrundsnivåer för området, framför allt med avseende på metaller. Flera ämnen uppvisar en tydlig förhöjning i bräddvattnet från klarningsmagasinet och en viss förhöjning syns även nere i Kalixälven, framför allt huvudelementen sulfat, kalcium, klorid, natrium, kalium och magnesium som frigörs under malmbrytning och förädling. På grund av de förhöjda halterna av lösta element är alkaliniteten och ph-värdet förhöjt och konduktiviteten tydligt förhöjd i hela Rakkurisystemet. Även halten kväve, som härrör från odetonerat sprängämne från gruvan, är förhöjda i bräddvattnet vid utsläppspunkten från klarningsmagasinet. I bräddvattnet förekommer även förhöjda halter av fosfor som härrör från mineralet apatit. I regel är vittringsprodukter från apatit inte direkt tillgängliga för växter och djur. I utloppet från sjön Mettä Rakkurijärvi är totalfosforhalterna låga och motsvarar god status. Även i övriga delar av Rakkurisystemet och i Kalixälven är halterna låga och statusen är hög eller god. Av spårelementen är det framför allt strontium, molybden, vanadin, mangan och barium som är förhöjda. Halter av övriga spårämnen, t.ex. de metaller som är utpekade som SFÄ (arsenik, krom, koppar och zink) och prioriterade ämnen (bly, kadmium, nickel och kvicksilver), är generellt något förhöjda jämfört med bakgrund, men ändå tämligen låga i hela Rakkurisystemet. Halterna underskrider bedömningsgrunderna för SFÄ och gränsvärdena för prioriterade ämnen, även i bräddvattnet från klarningsmagasinet och motsvarar därför god status. Undantaget är uranhalten (SFÄ) som överskrider bedömningsgrunden i hela Rakkurisystemet, men inte i Kalixälven. 29

33 µg/l µg/l mg/l mg/l Årsmedelhalterna av kväve och fosfor samt utvalda metaller i utsläppspunkten samt i nedströms liggande punkter redovisas i figurer nedan. Halter av kväve och fosfor från utsläppspunkt till Kalixälven 35 0, , , , ,005 0 Utsläppsvatten Inlopp Mettä Rakkurijärvi Utlopp Mettä Rakkurijärvi Rakkurijoki Kalixforsbron Ref Kalixälven 0,000 N-tot P-tot Figur 18. Årsmedelhalter av kväve och fosfor Observera att fosfor redovisas på sekundäraxeln samt är 2017 års värden. Årsmedelhalter av utvalda metaller från utsläppspunkt till Kalixälven 4,50 14,00 4,00 3,50 3,00 2,50 12,00 10,00 8,00 2,00 1,50 1,00 0,50 6,00 4,00 2,00 0,00 Utsläppsvatten Inlopp Mettä Rakkurijärvi Utlopp Mettä Rakkurijärvi Rakkurijoki Kalixforsbron Ref Kalixälven 0,00 As Pb Cd Cr Cu Hg Ni Zn U Figur 19. Årsmedelhalter av utvalda metaller Observera att Uran redovisas på sekundäraxeln. Sammanfattningsvis uppnår alla vattenförekomster som berörs av gruvverksamheten god kemisk status. Statusen för de fysikalisk-kemiska kvalitetsfaktorerna bedöms vara hög eller god, med undantag för de förhöjda uranhalterna som ger en måttlig status i samtliga 30

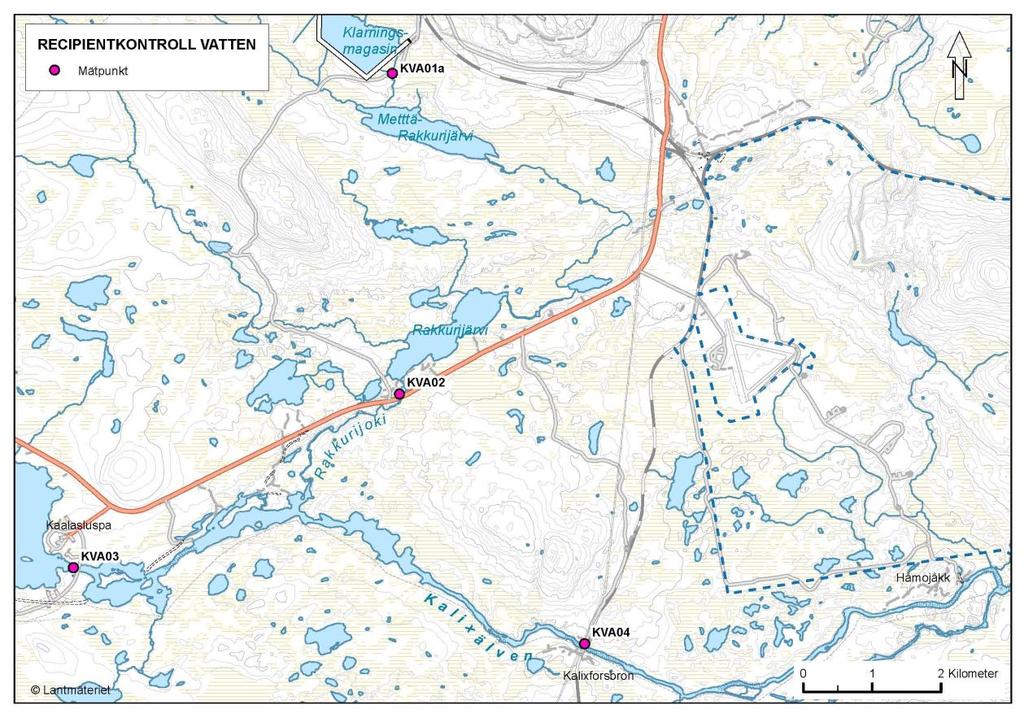

34 vattenförekomster i Rakkurisystemet. I Kalixälven är halten uran under bedömningsgrunden för SFÄ. Årsmedelvärden samt min- och maxvärden för utvalda parametrar från provtagning i Rakkurisystemet under 2018 redovisas i nedanstående tabell. För analysresultat rapporterade som mindre än-värden har halva värdet använts i beräkningarna. Tabell 14. Årsmedelvärden från vattenprovtagning i LKAB:s utsläppspunkt till Rakkurisystemet samt i nedströms liggande punkter i recipienten och referenspunkten under Min- och maxvärden inom parentes. Parameter KVA01a (utsläppspunkt) KVA02 (Rakkurijoki) KVA04 (Kalixälven) KVA03 (ref Kalixälven) ph 7,7 (7,2-8,6) 7,6 (6,9-8,2) 7,3 (7-7,6) 7,2 (6,9-7,4) Alk (mmol/l) 39,4 (27-55) 35 (19,5-49) 10,6 (7,4-21) 9,8 (6,8-16) Kond. (ms/m) 320,9 ( ) 108 (74,5-141,7) 9,4 (3,4-43,8) 3,1 (2,3-4,7) Färg (mg/l) 15,3 (2,5-35) 17 (10-45) 31,2 (5-40) 10 (7,5-15) DOC (mg/l) 3,6 (1,5-8) 6,2 (3,6-9,5) 3,9 (2,9-5,8) 3,8 (2-5,8) N-tot (mg/l) 31,8 (22,1-41) 6,9 (4,6-13) 0,53 (0,14-3,2) 0,1 (0,05-0,18) NO3-N (mg/l) 26,5 (19,4-35,4) 6,0 (4,5-12*) 0,39 (0,03-3,04*) 0,03 (0,03-0,03)** NH4-N (mg/l) 0,2 (0,008-0,521) 0,02 (0,0075-0,03) 0,01 (0,0075-0,03*) 0,0103 (0,0075-0,02) Tot-P (mg/l)*** 0,02 (0,0025-0,029) 0,005(0,003-0,015) 0,003 (0,003-0,006) 0,004(0,003-0,0008) Susp (mg/l) 4,1 (2-13,9) 2** 2 ** 2 (1,5-2)** Sulfat (mg/l) 1362 ( ) 399 ( ) 21,7 (6,3-119*) 2,5 (2,5-2,5)** Klorid (mg/l) 236,3 ( ) 65 (47-96) 4,08 (0,9-24*) 0,7 (0,5-1,1) Fluorid (mg/l) 1,5 (0,95-2,24) 0,64 (0,34-0,89) 0,1** 0,1** Ca (mg/l) 552,9 (464*-596) 160 ( ) 11,4 (3,9-56,4*) 3,6 (2,6-5,5) K (mg/l) 82,1 (57,6-97,9) 22 (14,3-32,2) 1,56 (0,544-8,18*) 0,4 (0,2-0,7) Mg (mg/l) 27,2 (19,8-32,3) 9,6 (6,4-13,2) 1,08 (0,56-4,01*) 0,6 (0,5-0,9) Na (mg/l) 190,4 ( ) 49,4- (33,7-74) 3,56 (1,23-18,9*) 1,1 (0,9-1,6) As (µg/l) 0,5 (0,13-0,88) 0,11 (0,08-0,15) 0,03 (0,025-0,068*) 0,029 (0,025-0,057*) Cd (µg/l) 0,1 (0,024-0,12) 0,023 (0,009-0,043) 0,002 (0,001-0,012*) 0,001 (0,001-0,002) Cr (µg/l) 0,1 (0,005-0,131) 0,05 (0,01-0,06*) 0,07 (0,35-0,24) 0,06 (0,04-0,07) Cu (µg/l) 1 (0,37-1,73) 0,54 (0,28*-0,64) 0,67 (0,5-0,8) 0,7 (0,4-0,9) Ni (µg/l) 1,2 (0,65-1,85) 0,41 (0,25-0,73) 0,44 (0,24-0,67) 0,47 (0,28-0,73) Pb (µg/l) 0,014 (0,005-0,063*) 0,013 (0,005-0,059*) 0,01 (0,005-0,032*) 0,007 (0,005-0,025*) Zn (µg/l) 2,4 (0,661-6,89*) 2,2 (0,5-5,7) 2,25 (0,32-5,94) 2,7 (1-9,4*) Hg (µg/l) 0,011 (0,001-0,152*) 0,001** 0,001** 0,001** U (µg/l) 12 (7,38-16,4) 3,1 (1,7-4,11) 0,17 (0,059-0,908*) 0,07 (0,03-0,15*) *Outlier enligt beräkning med 95 % konfidensgrad. **Samtliga mätvärden under rapporteringsgräns. *** 2017 års värden på grund av analysfel. Sedan april 2015 har LKAB ett villkor för ammoniak som innebär att halten inte får överstiga 0,005 mg/l i bräddat vatten från klarningsmagasinet. För att uppfylla detta anlades det under 2014 en ph-justerande anläggning vilken genom syratillsats sänker ph på utgående vatten från klarningsmagasinet i syfte att minska halten fri ammoniak i utgående vatten till recipient. Villkoret kontrolleras genom att halten fri ammoniak beräknas, med utgångspunkt i halten ammoniumkväve, ph-värde och temperatur. Beräknade halter för året redovisas i figuren nedan. Av diagrammet framgår att det är en god marginal mellan beräknade halter och 31

35 villkorsgränsen. Halten ammoniakkväve ligger under bedömningsgrunden i hela Rakkurisystemet men strax över i bräddvattendiket från klarningsmagasinet. 0,006 0,005 0,004 0,003 0,002 0,001 0 Beräknade halter av ammoniak 2018 Beräknad NH3 (mg/l) Villkor (gränsvärde) Figur 20. Beräknade halter av ammoniak i bräddvattnet under Luossajärvisystemet I juli 2011 stängdes Norra Luossajärvis gamla utlopp och ersattes av ett nytt utlopp som avbördar sjöns vatten norrut mot Pahtajoki och vidare till Rautasälven. Vatten pumpas nu från den kvarvarande delen av sjön till Luossajoki och mängden vatten är 50 l/s. I och med att Luossajoki även utgör recipient för värmeverket och avloppsreningsverket har LKAB tillsammans med Tekniska verken AB och Swedavia ett gemensamt kontrollprogram för övervakning av vattenkvalitet i Luossajoki. LKAB:s provpunkter för Luossajoki, Pahtajoki och Rautasälven framgår av figur nedan. 32

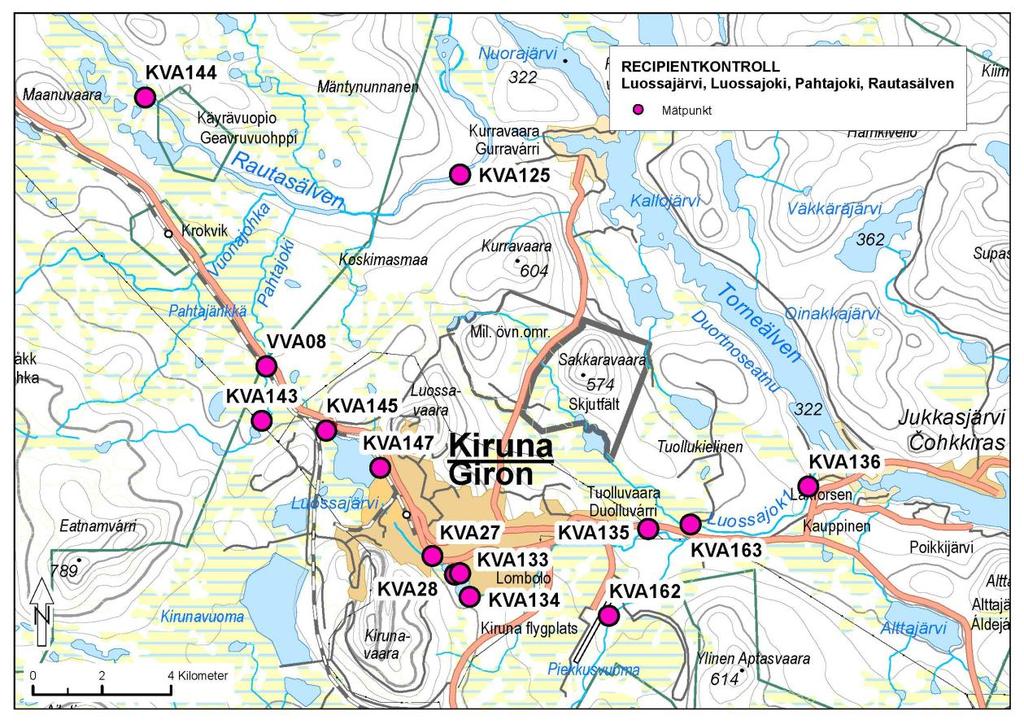

36 Figur 21. Provpunkter för vattenkvalitetsmätningar i Luossajärvi, Pahtajoki, Rautasälven och Luossajoki. Norra Luossajärvi påverkas av läckagevatten från sandmagasinet samt diffust läckage från gruvområdet och upplag. Läckagevatten kommer även från området för den nedlagda och efterbehandlade Viscariagruvan. Dagvattendiken samlar upp delar av läckagevattnet, både från sandmagasinet och från Viscaria, som via bäcken Leväjoki når Luossajärvi. Vattenkvalitén i sjön är påverkad av läckagevattnet och påverkansbildens karaktär liknar den för Rakkurisystemet, men på en lägre nivå, åtminstone vad gäller huvudelementen. Halterna av sulfat, kalcium, klorid, natrium, kalium och magnesium är förhöjda liksom konduktiviteten, alkaliniteten och ph. Halterna av kväve, som härrör från odetonerat sprängämne som läcker från sidobergsupplagen, är också förhöjda. Av de olika kvävefraktionerna är det nitratkväve som är mest betydande, men halterna av ammonium är också något förhöjda. Halten ammoniakkväve ligger under bedömningsgrunden och har därför god status. Halten av totalfosfor är generellt låg i Luossajärvi och motsvarar hög status. Tidvis under snösmältningen i maj uppmäts dock relativt höga totalfosforhalter i det nya utloppet till Pahtajoki i samband förhöjda halter av suspenderade ämnen, vilket sänker statusen till måttlig. Av spårelementen är det som i Rakkurisystemet framför allt strontium, molybden och vanadin som är förhöjda. Halter av metaller som utgör SFÄ (arsenik, krom, koppar och zink) och prioriterade ämnen (bly, kadmium, nickel och kvicksilver), är något förhöjda jämfört med bakgrundshalter, men ändå tämligen låga. Halterna underskrider bedömningsgrunderna för SFÄ och gränsvärdena för prioriterade ämnen och motsvarar därför god status. Undantaget 33

37 är uranhalten som är tydligt förhöjd och överskrider bedömningsgrunden (SFÄ) för god status. Provtagningar av vattenkvaliteten i Pahtajoki visar att vattenkvaliteten är påverkad av tillflödet från Luossajärvi. Halterna av huvudelementen sulfat, kalcium, klorid, natrium, kalium och magnesium liksom konduktiviteten är förhöjda, men halterna är betydligt lägre än i Luossajärvi pga. utspädning i bäckens naturliga flöde. ph-värdet är något förhöjt jämfört med referensstationen. Halten av totalkväve är ungefär dubbelt så hög nedströms utloppskanalens inflöde i Pahtajoki jämfört med i referensen, och liksom i Luossajärvi orsakas förhöjningen till största del av nitratkväve. Trots att ammoniumkvävehalten också är något förhöjd är ammoniakkvävehalten låg och underskrider bedömningsgrunden. Statusen med avseende på ammoniakkväve är därför god. Halten av totalfosfor är låg och motsvarar hög status. Av spårelementen är det framför allt strontium, molybden, och vanadin som är förhöjda. Halter av metaller som utgör SFÄ (arsenik, krom, koppar och zink) och prioriterade ämnen (bly, kadmium, nickel och kvicksilver), är något förhöjda jämfört med referensen i Pahtajoki, men ändå tämligen låga och understiger kvalitetsnormerna och bedömningsgrunderna. Uranhalten är däremot tydligt förhöjd. I nedanstående tabell redovisas årsmedelhalter av utvalda parametrar utifrån genomförd vattenprovtagning i Luossajärvi, Pahtajoki och Rautasälven under För analysresultat rapporterade som mindre än-värden har halva värdet använts i beräkningarna. 34

38 Tabell 15. Årsmedelhalter från vattenkvalitetsmätningar i Luossajärvi, Pahtajoki och Rautasälven under Parameter KVA145 (utskov Luossajärvi) VVA08 (Pahtajoki) KVA125 (Rautasälven) KVA143 (ref Pahtajoki) KVA144 (ref Rautasälven) ph 7,8 7,7 7,4 7,4 7,4 Alk. (mmol/l) 73 33,5 15,6 22,8 15,5 Kond. (ms/m) ,8 4,5 Färg (mg/l) ,75 DOC (mg/l) 5,6 7,4 3,4 8,1 3,7 N-tot (mg/l) 6,3 1,3 0,17 0,24 0,3 NO3-N (mg/l) 5,3 0,9 0,5 0,03* 0,05 NH4-N (mg/l) 0,05 0,027 0,03 0,029 0,0075* Tot-P (mg/l)** 0,055 0,005 0,004 0,005 0,005 Susp (mg/l) 2,6 2,7 2,5* 4,6 3,5 Sulfat (mg/l) 415,3 84,2 5,9 2,5* 3,6 Klorid (mg/l) 52, ,5 1,16 Fluorid (mg/l) 0,4 0,1 0, ,1* 0,1* Ca (mg/l) ,5 5,6 6,1 5,3 K (mg/l) 17,3 4,1 0,7 0,7 0,6 Mg (mg/l) 17,6 4,7 1 1,4 1,0 Na (mg/l) 40,2 9,3 1,5 1,3 1,5 As (µg/l) 0,14 0,09 0,08 0,14 0,09 Cd (µg/l) 0,03 0,01 0,0018 0,001 0,006 Cr (µg/l) 0,14 0,1 0,05 0,1 0,07 Cu (µg/l) 2,4 1,2 0,5 0,87 1,01 Ni (µg/l) 1 0,3 0,27 0,22 0,38 Pb (µg/l) 0,04 0,03 0,006 0,01 0,02 Zn (µg/l) 8,9 10 2,9 3,3 17 Hg (µg/l) 0,001* 0,001* 0,001* 0,001* 0,001* U (µg/l) 12,7 1,7 0,2 0,05 0,22 *Samtliga mätvärden under rapporteringsgräns. ** 2017 års värden på grund av analysfel. I nedanstående tabell redovisas årsmedelhalter av utvalda parametrar utifrån genomförd vattenprovtagning i Luossajokisystemet under För analysresultat rapporterade som mindre än-värden har halva värdet använts i beräkningarna. 35

39 Tabell 16. Årsmedelhalter från vattenkvalitetsmätningar på pumpvatten, i Luossajoki och Tuollujoki under Parameter KVA147 (pumpvatten) KVA27 (ovan Yli Lombolo) KVA28 (ovan Ala Lombolo) KVA134 (utlopp Ala Lombolo) KVA163 (Tuollujoki) KVA136 (nedan Oinakka) ph 7,9 7,8 7,7 8,2 7,8 7,8 Alk. (mmol/l) Kond. (ms/m) Färg (mg/l) 6,4 7, DOC (mg/l) 6,3 4,7 9 8,2 6,7 7,3 N-tot (mg/l) 7,4 7,6 4,5 0,6 0,3 1,9 NO3-N (mg/l) 6,6 6,3 3,6 0,2 0,1 1,4 NH4-N (mg/l) 0,04 0,03 0,17 0,2 0,02 0,13 Tot-P (mg/l)** 0,015 0,01 0,02 0,02 0,02 0,02 Susp (mg/l) 3,2 2* 2,4 2* 2,4 2* Sulfat (mg/l) ,4 20 Klorid (mg/l) , Fluorid (mg/l) 0,45 0,34 0,43 0,1 0,1* 0,1* Ca (mg/l) , K (mg/l) ,5 2,4 Mg (mg/l) ,2 Na (mg/l) ,9 10 As (µg/l) 0,13 0,11 0,16 10,2 0,04 0,08 Cd (µg/l) 0,02 0,02 0,06 0,006 0,003 0,004 Cr (µg/l) 0,05 0,05 0,05 0,6 0,07 0,08 Cu (µg/l) 2,2 2,4 3,7 2,8 0,82 0,92 Ni (µg/l) 1,1 1,2 3 0,5 0,3 0,34 Pb (µg/l) 0,02 0,03 0,1 0,05 0,03 0,03 Zn (µg/l) 4,8 4,2 34,5 5,2 2,2 4,8 Hg (µg/l) 0,001* 0,001* 0,001* 0,002 0,001* 0,001* U (µg/l) 14, ,6 0,7 0,42 *Samtliga mätvärden under rapporteringsgräns. ** 2017 års värden på grund av analysfel. Vattenkvaliteten i Luossajärvi och därmed Luossajoki är påverkad av vittringsprodukter från gruvverksamheten vilket gör att vattnet är jonstarkt, dvs. innehållet av lösta salter är högt. Alkaliniteten och ph är också förhöjda i Luossajoki på samma sätt som i Norra Luossajärvi. Även uran överskrider bedömningsgrunden. Även kvävehalten i Luossajoki är förhöjd. I den övre delen av bäcken beror detta främst på LKAB:s verksamhet (sprängämnesrester läcker från sidobergsdeponierna). Längre ner i systemet är det kommunens avloppsreningsverket som utgör den största kvävekällan. Effekter av kvävet kan ses i den frodiga kvävegynnade vegetationen, t.ex. brännässlor, längs med bäcken. Fosforhalten, som är avgörande för den biologiska produktionen i bäcken, är måttligt förhöjd. Metallhalterna är generellt något förhöjda i förhållande till andra opåverkade vatten i området. Halterna av de enskilda metallerna är dock inte så höga att de överskrider miljökvalitetsnormer och bedöms därför inte påverka ekosystemet negativt. 36

40 Prövotidsutredningen för vattenförhållandena i Ala Lombolo och Luossajoki har förlängts fyra år och kommer därmed att redovisas till Mark- och miljödomstolen under Förlängningen beror främst på att flödesförhållandena krävt fortsatt utredningstid Övrigt Utöver ovan beskriven provtagning har provtagning ägt rum för att övervaka dagvatten från industriområdet, lakningseffekter från deponiområden samt vatten som LKAB tillför det kommunala avloppssystemet. 8.5 Biologiska undersökningar Rakkuri LKAB genomför regelbundet utökade biologiska och vattenkemiska undersökningar i recipientsystemet Rakkuri. De senaste undersökningarna har genomförts 2004, 2008, 2012, 2016 och Undersökningar kommer att genomföras tre år i rad med start under 2018 för att utgöra ett bättre underlag för statusklassning enligt HVMFS 2013:19 samt utredning av recipientvatten. Alla vattenförekomster i Rakkurisystemet som berörs av gruvverksamheten har god kemisk status. Statusen för de fysikalisk-kemiska kvalitetsfaktorerna bedöms vara hög eller god, med undantag för de förhöjda uranhalterna som ger måttlig status i samtliga förekomster i Rakkurisystemet om den totala upplösta halten jämförs mot nu gällande bedömningsgrund. Genom geokemisk modellering har dock den biotillgängliga halten beräknats vara långt under bedömningsgrunden i hela systemet. Biologiska undersökningar visar att statusen för de biologiska kvalitetsfaktorerna är sämre än god för sjöarna Mettä-Rakkurijärvi (fisk och växtplankton) och Rakkurijärvi (växtplankton). I vattendragen, både för Mettä-Rakkurijoki och Rakkurijoki är statusen för de undersökta biologiska kvalitetsfaktorerna hög eller god. Vid undersökningen 2018 påträffades abborrar med missbildningar i recipientsjöarna Mettä- Rakkurijärvi och Rakkurijärvi. De missbildningar som har observerats är deformationer på underkäkar och gällock samt ryggradskrökningar. Av abborrarna som provfiskades i Mettä- Rakkurijärvi hade 8-10 missbildningar vilket bedöms utgöra ca 1-2% av hela populationerna. I Rakkurijärvi hade ca 1% av de provfiskade abborrarna missbildningar. Konsumtionstester visar att inga restriktioner för konsumtion från de aktuella vattenförekomsterna behöver övervägas. LKAB ser allvarligt på vad som hittills framkommit och har upprättat en handlingsplan för att samla in underlag för kommande åtgärder. Med tanke på omfattningen av möjliga orsaker är det ett stort utredningsarbete som fodras. LKAB har påbörjat arbetet med att granska miljöeffekter som kan resultera i missbildning hos fisk samt för att få en grundläggande förståelse för vilka effekter industriell påverkan kan ha på fiskpopulationen. Under första delen av 2019 har LKAB som målsättning att ta fram en handlingsplan för de kortsiktiga utredningar som planeras för fältsäsongen Utifrån det underlag som kan fås fram från de utredningarna kommer sedan en långsiktig handlingsplan att tas fram. 37

41 8.5.2 Luossajärvi Den senaste undersökningen i Luossajärvi genomfördes 2015 och 2018, och precis som för Rakkuri så kommer uppföljande undersökningar att utföras 2019 och 2020 för att vara ett underlag till för statusklassning enligt HVMFS 2013:19 samt utredning av recipientvatten. Bedömningar av ekologisk status visar på god ekologisk status för bottenfaunan i sjöns djupområden samt på hög ekologisk status för bottenfaunan i sjöns strandzon. Resultaten visar på måttlig ekologisk status för fiskfaunan. Orsaken till den måttliga statusen är större fångster av fisk och något större fiskar än vad som kan förväntas av en liknande sjö i regionen. Detta kan indikera en större fiskpopulation till följd av näringsbelastning. En alternativ förklaring kan emellertid vara den inplantering av icke ursprungliga arter som skett under en lång tid och som påtagligt har ändrat fisksamhällets sammansättning och balans. Den nu anlagda dammen påverkar fiskfaunan i sjön negativt genom att sjöytan minskat. Att ett naturligt sjöutlopp och att kopplingen till Luossajoki saknas har även stora konsekvenser för arter som är beroende av rinnande vatten. Påverkan från anläggningen av dammen är att betrakta som påtaglig med sannolikt stora konsekvenser för faunan i sjön. Uppföljande undersökningar kommer att genomförs i enlighet med gällande kontrollprogram. LKAB kommer även att se över den årliga utsättning av öring i Luossajärvi som bolaget är ålagda att utföra Luossajoki med biflöden Biologiska undersökningar har genomförts inom den pågående prövotidsutredningen för Luossajoki som uppföljning av genomförda åtgärder i Norra Luossajärvi med förändrade flödesförhållanden som följd. Studierna har bland annat innefattat undersökningar av metallhalter i vattnet, kiselalger, bottenfauna och fisk. Undersökningar är utförda under 2018 men resultat är ännu inte erhållet. Generellt sett konstateras att inga tydliga sammanhängande förändringar i data från provtagningslokaler i vare sig Luossajoki, eller jämförda referenser, kan skönjas. Metallanalyser med passiva provtagare för åren 2013, 2014 och 2016 visar på varierande halter både inom vattendragen och mellan år. Vidare statistiska analyser för jämförelse av kemiska data mot bottenfaunadata för åren tyder på att det finns signifikanta samband för testade parametrar. Sammantaget tyder dock analyserna på att förändringar av vattenkemin till följd av stängningen av utloppet inte har påverkat den biologiska statusen i Luossajoki. Vid bedömning av den ekologiska statusen, baserat på sammansättningen av kiselalgerna, hamnar hela Luossajokisystemet för perioden på mellan hög och god ekologisk status. Samtidigt noteras att kiselalgssamhällena i de tre vattendragen Luossajoki, Pahtajoki och Tuollujoki skiljer sig mera åt mellan vattendrag än mellan år vilket visar att varje vattendrag har sitt typiska samhälle. Även inom Luossajoki skiljer sig de flesta lokaler mer åt mellan stationer än mellan år, men den temporala variationen skiljer sig mellan stationerna. Det finns dock ingen trend i mellanårsvariation, vilket indikerar att kiselalgssamhället inte utvecklas i någon tydlig riktning. 38

42 Undersökningen av bottenfauna indikerar inte några större förändringar under tidsperioden På lokalen uppströms Yli Lombolo har det historiskt funnits en tendens att individtätheten ökat över tid och att antalet arter/taxa minskat över tiden. Denna del av bäcken är nu torrlagd efter att pumpledningen från Luossajärvi förlängdes fram till Yli Lombolos strandkant under Mer information om detta finns i avsnitt Även uppströms reningsverket finns en tendens att antalet arter minskat under perioden. På de andra lokalerna varierar värdena mer inkonsekvent mellan åren och skillnaderna kan väl förklaras med naturliga mellanårsvariationer. Förändringarna är inte kontrollerade statistiskt i nuläget utan det kommer att göras i kommande undersökning. Värdet för renvattenindex (ASPT-index) och trofiindex (DJ-index) har också varierat något mellan åren på respektive lokal. Klassningen av status har dock i stort varit densamma mellan åren för varje lokal. Undantag är lokalen nedströms Ala Lombolo. Merparten av elfiskelokalerna har uppvisat låga tätheter av fisk och inga eller endast otydliga mönster i förändringar över studieperioden. Vissa tendenser tyder dock på att den ekologiska statusen baserat på skattningar av fiskfaunan kan ha blivit försämrad vid de översta lokalerna (mellan Yli- och Ala Lombolo) i Luossajoki från 2010 till Dessa eventuella förändringar kan bero på ett antal faktorer och vara svåra att relatera till några specifika variabler. 8.6 Buller För att följa upp bullerbidraget i samhället från LKAB:s verksamhet genomförs bullermätningar eller bullerberäkningar i tre mätpunkter vars lokalisering kan ses i figur nedan. 39

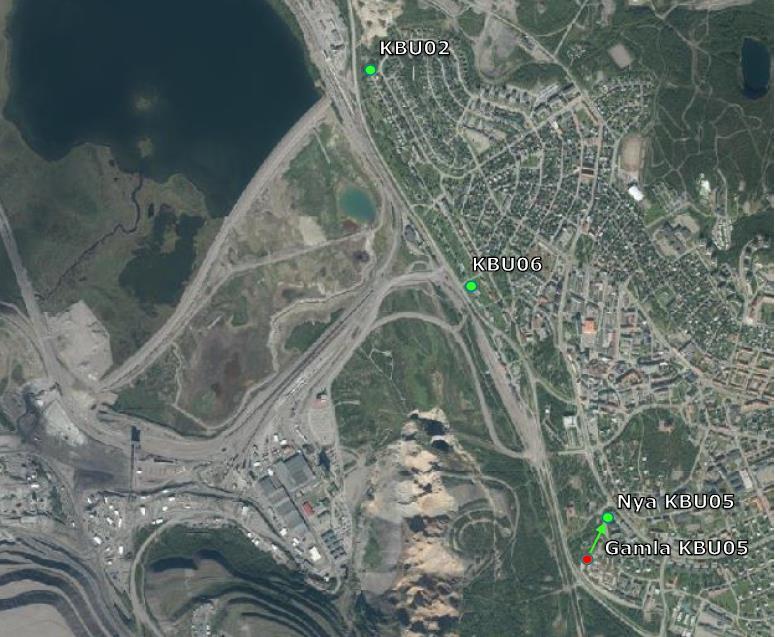

43 Figur 22. Kontrollpunkter för buller. Under 2018 genomfördes en bullerutredning av verksamheten i Kiruna. Denna genomfördes med hjälp av närfältsmätningar av bullerkällor och beräkning av bullerspridningen till omgivningen. Resultatet redovisas i tabellen nedan. Vid normal verksamhet, samt under lastning av tåg så innehålls riktvärdet med god marginal under hela dygnet. Då tåg lossas och vibratorer används nattetid så överskrids riktvärdet med 1 db(a) i KBU02. LKAB har vidtagit åtgärder så som ändrade av tider då lossning av kvartsit sker då det är främst då vibratorer används. Bolaget har utfört en ny mätning som visar på att riktvärdet nu innehålls. Tabell 17. Uppmätt ekvivalent ljudnivå i kontrollpunkter. Uppmätt ekvivalent ljudnivå i db(a) i kontrollpunkt KBU02 KBU05 KBU06 Normal drift + lastning natt Normal drift + lossning natt Vibrationer För att följa upp de vibrationer som uppstår vid sprängning under jord utför LKAB i samarbete med extern konsult kontinuerliga mätningar av vibrationer i sex fastigheter spridda i Kiruna samhälle enligt figur nedan. 40

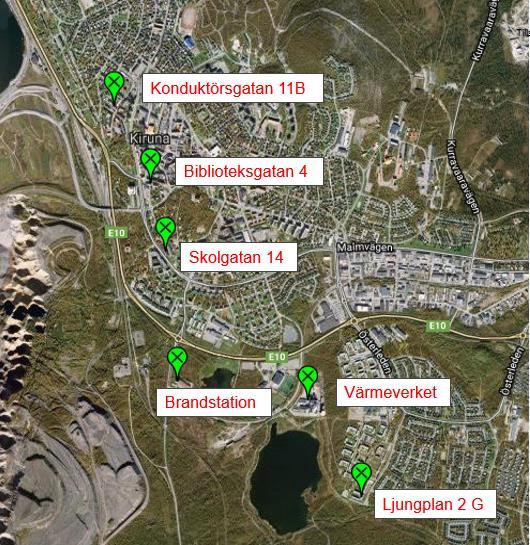

44 Figur 23. Mätpunkter för vibrationer. De mätinstrument som används loggar kontinuerligt vibrationsdata och överför till onlinesystem. Mätningarna utförs med instrument som uppfyller och är installerade enligt Svensk Standard :2011. Utöver de fasta mätpunkterna kan vibrationsmätning även utföras i flyttbara punkter efter önskemål från fastighetsägare eller vid förekommen anledning. Resultaten från mätningarna utvärderas månadsvis. För samtliga mätplatser har relativt små vertikala svängningsrörelser uppmätts under 2018, samtliga under både rikt och gränsvärde. Den maximala vibrationen härrörande från sprängning uppgick till 1,64 mm/s i mätpunkt Biblioteksgatan 4. Figuren nedan visar högsta veckovärde för vibrationer från sprängning under

45 2,5 Ve,mm/s Markvibrationer i Kiruna ,5 1 0,5 0 Ljungpl. 2G Kond.g 11B Värmeverk Riktvärde Biblioteksg. Skolgatan Brandstation Figur 24. Resultat från vibrationsmätning i Kiruna under Markpåverkan Mätsystemet för markpåverkan bygger sedan 2003 på mätningar med GPS-teknik. GPStekniken möjliggör registrering av såväl vertikala som horisontella koordinater för en fast mätplint (relativt en stabil fixpunkt). Upprepade mätningar på samma mätpunkt med ett visst tidsintervall medger att både horisontella och vertikala rörelser kan registreras. Resultaten från mätningarna följs upp fyra gånger per år och prognoser upprättas för hur markpåverkan med tiden omfattar större områden kring gruvan. Villkoret för markpåverkan innebär att LKAB inte får påverka markytan utanför gruvindustriområdet med mer än maximalt 3 horisontellt och 2 vertikalt mellan två mätpunkter. Gräns för miljövillkoret för markdeformationer avser den gräns när markpåverkan tydligt kan anses förorsakad av gruvbrytningen och utanför den gränsen uppstår inga skadliga konsekvenser av markdeformationer kopplade till gruvbrytningen. Resultaten redovisas regelbundet till tillsynsmyndigheten. Mätpunkter samt resultaten från mätningar i december 2018 redovisas i figur nedan. 42

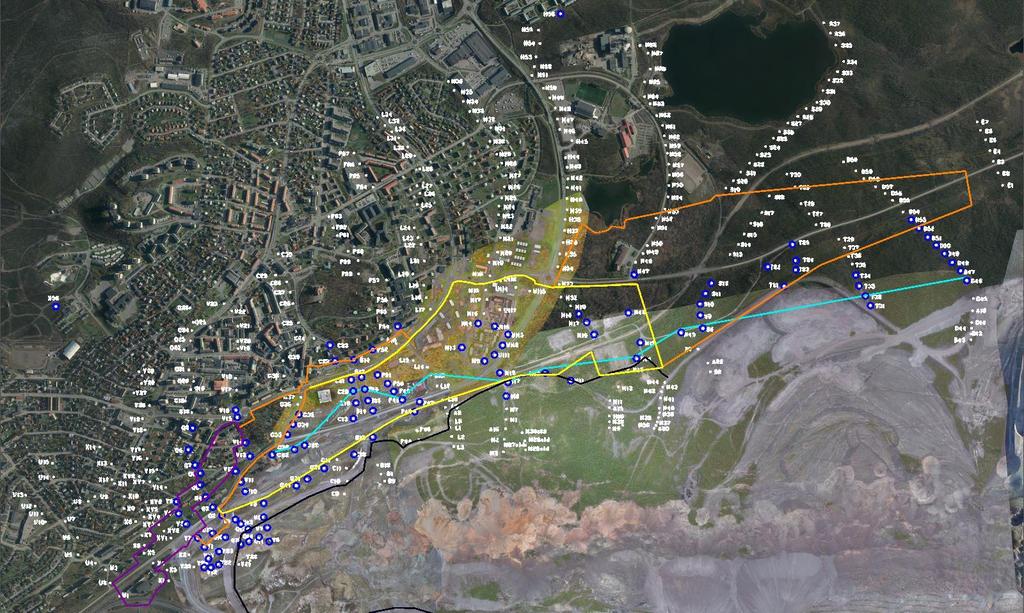

46 Figur 25. Resultat från mätning av markdeformationer t.o.m. december Brytningsvinklar LKAB har sedan 2010 följt upp brytningsvinklar i Kiruna på bolagshotellets annex samt hus A1 på Ullspiran, under 2014 tillkom även August Malmsgatan 4. Under åren som gått har två olika mätmetoder använts parallellt. En manuell mätmetod där ett antal mätdubbar placerade på sockeln runt byggnaden mäts in vid några tillfällen per år och en automatisk metod där lutningsgivare, som är placerade invändigt i källarplan, regelbundet via GSM-nät skickar information om lutningsförändringar till ett onlinesystem. Varje byggnad har instrumenterats med minst fyra lutningsgivare, se figur nedan, och brytningsvinkeln beräknas fram i en punkt mitt emellan mätpunkterna. När det gäller mätdubbar monteras relativt många för att få en redundans ifall någon faller ifrån på grund av yttre påverkan. 43

47 Figur 26. Exempel på instrumentering av byggnad (A1 Ullspiran) för mätning av brytningsvinklar. Bokstäver representerar lutningsgivare och siffror representerar mätdubbar. LKAB skickade under 2017 in ett förslag på slutgiltigt kontrollprogram gällande brytningsvinklar till länsstyrelsen. I detta föreslås att fortsättningsvis mäta enbart med mätdubbar, men att mätning med de existerande och redan inköpta lutningsgivarna får fortsätta parallellt för att försöka fastställa skillnaden mellan de olika mätsystemen. Både annexet och hus A1 på ullspiran har rivits utan att för den delen brytningsvinkeln varit begränsande, denna avveckling har styrts av markpåverkan mätt enligt GPS-system och gruvstadsparkplaner. Brytningsvinklarna är väldigt små enligt dubbsystemet och resultaten ligger väl inom gällande villkorsgräns på 6,7 (1/150). Mätresultat från det automatiska tiltmätar-systemet på Augustmalmsgatan kan ses i figur nedan, mätningarna visar på mycket långsam förändring över tid, årstidsvariationerna är betydligt större än brytningsvinkelns trendlinje över tid. 44

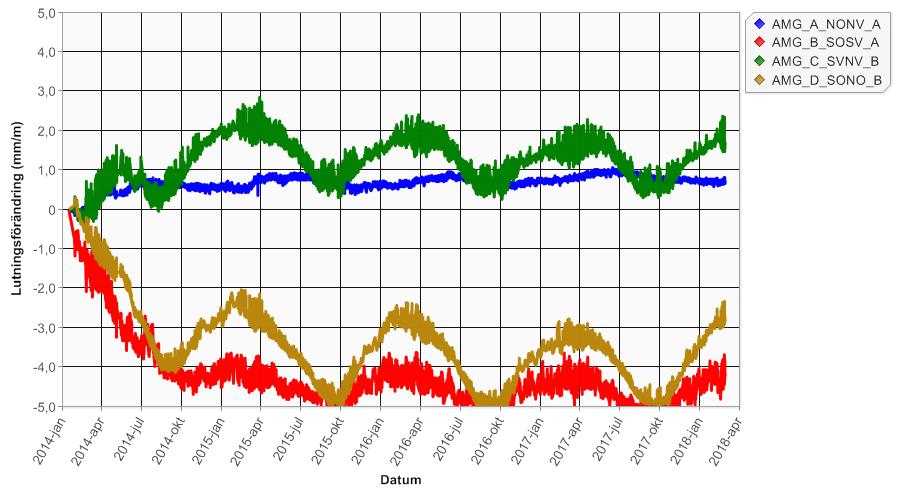

48 Figur 27. Mätresultat från automatiskt tiltmätar-system på August Malmsgatan Förbrukning av tillsatsmedel samt övrig förbrukning I nedanstående tabeller redovisas förbrukade mängder tillsatsmedel för de senaste fem åren samt övrig förbrukning under Tabell 18. Förbrukade mängder tillsatsmedel för LKAB Kiruna de senaste fem åren. Mängd (kton) Tillsatsmedel Olivin Dolomit Kvartsit Kalksten Bentonit Organiskt bindemedel 0,6 0,4 0,7 0,7 0,5 Tabell 19. Övrig förbrukning inom LKAB Kiruna Enhet Mängd Kol ton Bränslesolja ton Diesel m Reningskalk ton Vattenglas ton 3386 Atrac 1563 ton 160 NaOH ton 28,5 MIBC ton 55 Flopam ton 43 Magnafloc ton
