3 High Efficiency System 6 Sistema de Alta Eficiência 6 Desenvolvido com o reconhecido know-how e garantia de qualidade Franklin Electric, o High Efficiency System 6 (Sistema de Alta Eficiência 6 ) é um sistema inovador para bombeamento de água, composto por um motor submerso síncrono, inversor de frequência e filtro de saída. Ideal para aplicações contínuas onde é necessário reduzir os gastos com energia elétrica e garantir o retorno do investimento. Vantagens do Sistema Promove ótimo funcionamento do conjunto motobomba com até 13% de melhoria na eficiência do motor.* Garantia de retorno do investimento com até 20% de economia de energia.* Redução significativa do aquecimento do motor resultando em maior durabilidade. Motor com maior faixa de potência.* Fácil configuração. Interface de usuário intuitiva. Partida suave e proteções integradas. *Em comparação com a tecnologia assíncrona atual Especificações Técnicas Potência: 4,7 ~ 40,3 kw Tensão: 380 V +/-10% Frequência: 60Hz / 3600 rpm 3

4 Opções Outras tensões de rede: 220, 440 e 460 V* Motores em 316SS e 904L* Proteção com sensor de temperatura PT100 (Plug-in Card PT100 necessário para utilização do sensor) Plug-in card 6x DI/DO Plug-in card Profibus Plug-in card 1x AI & 2x AO *Para maiores esclarecimentos sobre as opções do sistema, consulte o Suporte Técnico da fábrica através do Modelos P max [kw] Inversor de Frequência IP21 e Filtro IP00 Inversor de Frequência IP66 e Filtro IP54 Filtro de Saída dv/dt Filtro de Saída Sinus* Filtro de Saída dv/dt Filtro de Saída Sinus* 4,7 6, , , , , , , , *Para comprimento de cabo, entre o motor e o Inversor de Frequência, superior a 120 metros, utilize filtro Sinus. 4

5 Modos de Controle e Sensores Necessários Referência de Processo Referência de Controle Medidor de Vazão* Sensor de Pressão* Sensor de Nível* Sensor PT100 e Drive Slot Card* Sensor de fluxo Não (Opcional) Necessário Opcional Q - Vazão P Necessário Necessário H Necessário Necessário Não (Opcional) Sim Necessário Opcional P - Pressão Q Necessário Necessário H Necessário Necessário Não (Opcional) Sim Necessário H - Nível Q Necessário Necessário P Necessário Necessário Modo Direto Não Sim Não Não Opcional Não Modo Manual Não Sim Solar Não Sim Necessário *Os sensores não são componentes do produto. Para maiores esclarecimentos, consulte o Suporte Técnico da fábrica através do

6 P max [kw] Informações de Performance 380 V / 60Hz Empuxo Axial [kn] I max [A] η [%] PF [cos φ] T N [Nm] 4,7 15,5 9,6 88 0,95 12,9 6,3 15, ,95 16,5 8,6 15, ,5 0, ,7 15, ,5 0, ,3 15, ,5 0, ,3 15, , ,9 15, ,5 0, ,5 27, ,5 0,95 91,5 40,3 27, , Curva de Performance ,3-40,3 4,7-8,6 Eficiência [%] 85 10,7-21,3 80 4,6 6,3 8, Potência [kw] ,5 40,3 6

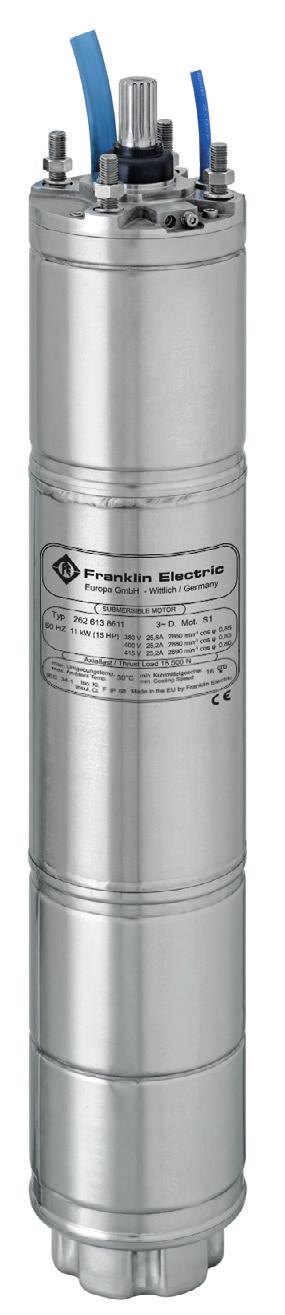

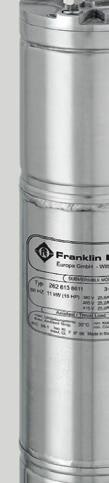

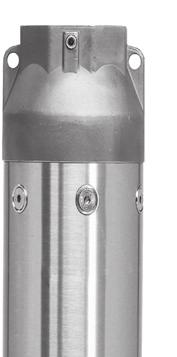

7 Motor de Alta Eficiência 6 Características Motor completo em aço inox 304SS Enrolamento com isolamento PE2/PA Sistema de vedação SandFighter Fácil substituição do enrolamento - carcaça do enrolamento desmontável Solução lubrificante FES 93, solúvel em água, atóxico Motores 100% testados Temperatura de armazenamento entre -15ºC e 60ºC Apto para água potável Especificações Técnicas Potência: 4,7 ~ 40,3 kw Tensão: 380 V Frequência: 120Hz Norma NEMA Proteção IP68 Classe de isolamento tipo Y 20 partidas por hora Comprimento do cabo: 4 m Temperatura máxima do líquido bombeado de 30ºC com um fluxo mínimo de refrigeração de 0,2 m/s Instalação vertical (para instalação horizontal, consulte o Suporte Técnico da fábrica através do ) 7

8 Especificações Cabos do Motor * DOL P max [kw] ø [mm²] H / B [mm] Comprimento [m] Ø 4,7-8,6 4G4 8,2 X 23,0 4 B 10,7-21,3 4G6 9,0 X 25,0 4 H 25,3-40,3 4G6 9,0 X 25,0 4 *Cabos com design para operação submersa Bitola do Fio Condutor Comprimento em metros para 380 V / 60Hz e queda de tensão máxima de 3% em temperatura ambiente de 50ºC. P max [kw] Tamanho do cabo em mm², cabo de cobre - isolamento de 90ºC , , , , , , , , , , , ,

9 Conexão Elétrica L1 U/T1 U1 U2 U ~ _ du L2 V1 dt V/T2 V2 V M L3 W/T3 W1 W2 W 3~ PE PE PE PE PE ~ _ Design do Motor 304SS / 316SS / 904L PT100 5,5 +0,35 35 (1,38) 72,9 ±0,1 0 Cores dos Cabos do Motor U V W PE (TERRA) Marrom Cinza Preto Amarelo / Verde Resistência Isolada (20ºC / 500 VDC) Motor novo sem considerar o cabo de entrada 400> M Ω Motor usado sem considerar o cabo de entrada 20> M Ω Motor novo considerando o cabo de entrada 4> M Ω Motor usado considerando o cabo de entrada 1> M Ω Ø 46 (1,81) Ø 32,2 (1,27) Ø ,033 0 DOL 4 x M12 Ø 143 L 9

10 P max [kw] Comprimento do Motor L [mm] Motor Peso do Motor [kg] Motor + Embalagem 4,7-8, ,7-21, , Descrição dos Materiais Componente 304SS 316SS 904L Ponta do eixo Protetor de areia NBR NBR NBR Selo mecânico SiC/SiC SiC/SiC SiC/SiC Flange, NEMA Carcaça do estator Diafragma EPDM EPDM EPDM Tampa do diafragma

11 Inversor de Frequência Características Suporta motores de indução e imãs permanentes (assíncronos e síncronos) Proteção IP66 e IP21 Otimizado para utilização em motores submersos Software próprio Franklin Electric Especificações Técnicas Fonte de energia Conexão do motor Tensão de entrada (Vi) 380 ~ 500 V; +/- 10% Frequência de entrada (Fi) Partidas por hora Tensão de saída Corrente de saída Frequência de saída 47-65Hz 20; com mín. de 3 minutos de descanso 0 - Vi Performance Eficiência 97,5% Condições do ambiente EMC Temperatura operacional Temperatura de armazenamento I N na temperatura ambiente (40ºC) sobrecarga: IP66: 1,5 x I N IP21: 1,1 x I N 0 - Fi resuloção 0,01 Hz -10ºC ~ +40ºC* -40ºC ~ +70ºC Altitude 1000 m* Imunidade e emissões *Para situações diferentes das apresentadas, consulte o Suporte Técnico da fábrica através do Cumpre com a norma EN , categoria C2 - primeiro e segundo ambiente 11

12 Dimensões do Inversor de Frequência IP21 W D H Inversor de Frequência Sistema de Alta Eficiência 380 V / 60Hz - IP21* P max [kw] I N [A] Dimensões [mm] W H D Peso [kg] 4,7 ~ 6, ,6 ~ 10, , , , , ,5 40, ,5 *Proteção eletrônica IP21 disponível para instalação em painel 12

13 IP66 D W 18 H Inversor de Frequência Sistema de Alta Eficiência 380 V / 60Hz - IP66 * P max [kw] I N [A] Dimensões [mm] W H D Peso [kg] 4,7 ~ 6, ,9 8,6 ~ 10, ,9 17, ,5 21, ,5 29, ,5 34, ,5 *Disponível até a potência de 34,5 kw 13

14 Filtro de Saída Características Filtro dv/dt para comprimento de cabo entre motor de inversor de frequência de até 120 m. Para cabos com comprimento superior a 120m, utilize filtro Sinus Otimizado para utilização em motores submersos de imãs permanentes Proteção IP54 e IP00 Especificações Técnicas Tensão: V Frequência: 0-120Hz Temperatura ambiente máxima de 40 C 14

15 Dimensões do Filtro de Saída dv/dt IP00 Filtro de Saída dv/dt Sistema de Alta Eficiência 380 V / 60Hz - IP00 P max [kw] I N [A] Terminal Torque de Aperto Dimensões [mm] Peso Principal/PE Principal/PE [kg] a b c n1 n2 d e [mm²] [Nm] 4,7 ~ 10, ,5 1,5-16 / 1,5-16 2,5-3 / 2,5-3 17, ,5-35 / 1,5-35 3,2-3,7 / 3,2-3,7 21,3 ~ 29, ,5 ~ 40, / M /

16 IP54 Filtro de Saída dv/dt Sistema de Alta Eficiência 380 V / 60Hz - IP54 P max [kw] I N [A] Terminal Torque de Aperto Dimensões [mm] Cabo ø Peso Principal/PE Principal/PE [mm] [kg] a b c e f [mm²] [Nm] 4,7 ~ 10, x 23-33,5 10 1,5-16 / 1,5-16 2,5-3 17, x 23-33,5 12 1,5-35 / 1, ,3 ~ 29, x ,5 ~ 40, x / ,2-3,7 / 3,2-3,7 Conexão Filtro de Saída dv/dt 16

17 Dimensões do Filtro de Saída Sinus IP00 Filtro de Saída Sinus Sistema de Alta Eficiência 380 V / 60Hz - IP00 P max [kw] I N [A] Terminal Torque de Aperto Dimensões [mm] Peso Principal/PE Principal/PE [kg] a b c n1 n2 d [mm²] [Nm] 4,7 ~ 6, ,6 ~ 10, ,5-35 / 1,5-35 3,2-3,7 / 3,2-3,7 17,3 ~ 21, ,9 ~ 34, / , / M /
