1 Datanät inom industrin 7 september 2006 Robert Burén Produktchef Datakablar och System Sida 1

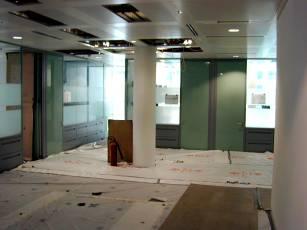

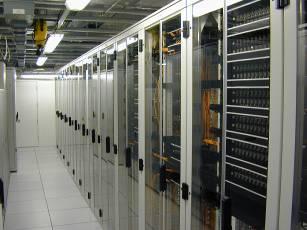

2 Kontorsmiljö och dess drivkrafter Prestandaorienterat Många användare Kräver hög kapacitet Sida 2

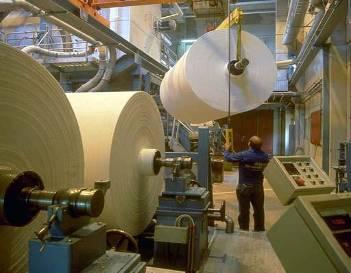

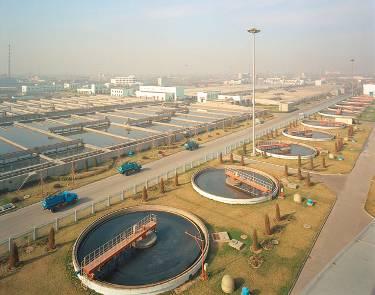

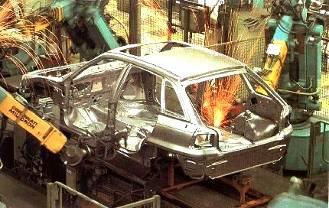

3 Industrimiljö och dess drivkrafter Realtidsorienterad process Tillförlitlighet Störtåligt och robust Sida 3

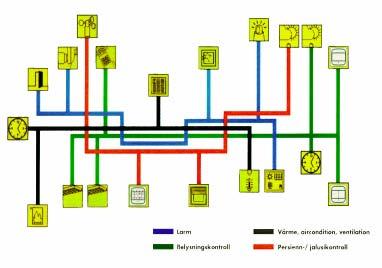

4 Industriapplikationer Tills nu baserat på bus-system -Många -Olika - Inte helt kompatibla - Inte helt standardiserade - Låg överföringshastighet + Tillförlitliga + Tåliga + Realtid Sida 4

5 Industriapplikationer Utvecklingsområden PLC till äffärssystem/kontorsnät PLC till PLC Integrering av sensorer och givare till kontorsnät PLC = Programmerbart styr och reglersystem Programmable Logic Controller Sida 5

6 Industriapplikationer PLC-affärssystem LAN BUS Sida 6

7 Industriapplikationer PLC-PLC Office area Fieldbus devices: Pump Production area Fieldbus devices: Motor drive PLC Fieldbus devices: Temperature sensor Industrial Ethernet Switch Fieldbus devices: Pump Fieldbus devices: Motor drive PLC Fieldbus devices: Temperature sensor PLC to PLC Sida 7

8 Industriapplikationer - sensorer Sida 8

9 Industrial Ethernet Industrin har identifierat Ethernet som en lämplig plattform för industriautomation För att: Fabrikatsoberoende Låg kostnad Standardiserat och välkänt Hög prestanda Skalbart Svagheter: Icke realtid orienterat Icke förutsägbar fördröjning Ingen kollisionsdetektering Sida 9

10 Industrial Ethernet Arbetsgrupper arbetar för närvarande med att förbättra Ethernet tekniken för att bättre svara upp mot produktionskrav. Baserat på TCP/IP Real tids kapacitet Ethernet IP PROFINET EtherCat Industrial Ethernet to grow 51,4% annually Source Arc Advisory Group (2004) Sida 10

11 Kabelsystem blir en del av byggnaden Nuvarande synsätt: Kablarna en del av produktionsparken PROFINET IAONA Ett modernare synsätt: Integration av kabelsystemet i industribyggnaden ISO/IEC Sida 11

12 Standard för Industridatanät ISO/IEC FDIS Nu ute för slutlig omröstning. Bygger på ISO/IEC Generell standard för olika protokoll Klassifering av omgivningsmiljö enligt ny MICE-tabell Mekanisk Fukt Klimat och kemisk resistens Elektromagnetisk Kommer att ges ut som SS-EN längre fram i tiden Sida 12

13 Installationsmiljöer M.I.C.E tabell ISO/IEC Standard environment Light industrial Heavy industrial Mechanical M 1 M 2 M 3 Shock/bump (Peak acceleration) 40 ms ms ms -2 Vibration Displacement amplitude (2-9 Hz) 1,5 mm 7,0 mm 15,0 mm Acceleration amplitude (9-500Hz) 5 ms ms ms -2 Tensile force See Note 1 See Note 1 See Note 1 Crush 45N over 25mm (linear) min. 1100N over 150mm (linear) min. 2200N over 150mm (linear) min. Impact 1 J 10 J 30 J Bending and flexing See Note 1 See Note 1 See Note 1 Ingress I 1 I 2 I 3 Particulate ingress (Ø max.) 12,5 mm 50µm 50µm Immersion None? 12,5l/min? 6,3 mm jet > 2,5 m distance? 12,5l/min? 6,3 mm jet > 2,5 m distance and immersion (? 1m for? 30 min) Climatic C 1 C 2 C 3 Ambient temperature -10 C to +60 C -25 C to +70 C -40 C to +70 C Rate of change of temperature 0,1 C per minute 1,0 C per minute 3,0 C per minute Humidity 5% to 85% (noncondensing) 5% to 95% (condensing) 5% to 95% (condensing) Solar radiation 700 Wm Wm Wm -2 Liquid Pollution Contaminants Sodium chloride (salt/sea water) 0 <0,3 <0,3 (ppm) Oil (ppm) 0 <0,5 <0,5 Sida 13

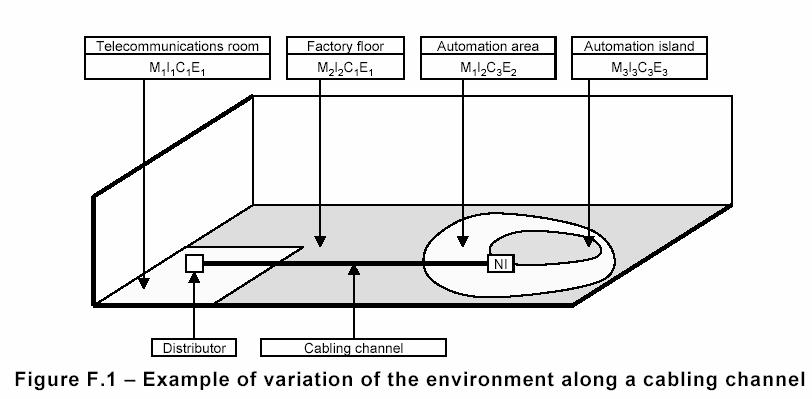

14 Exempel olika installationsmiljöer ISO/IEC Sida 14

15 Struktur för generellt kabelnät ISO/IEC Sida 15

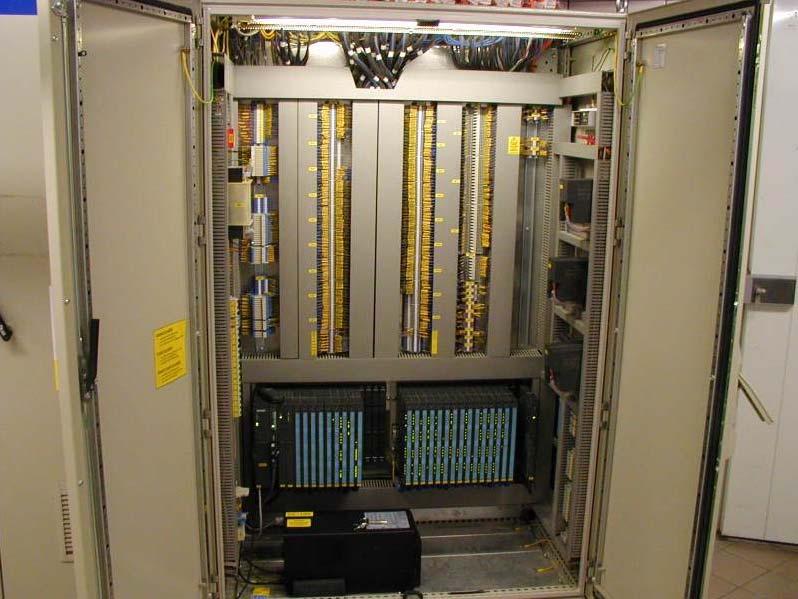

16 Industriell korskoppling DIN-Rail PLC Sida 16

17 Datanätet utökas från kontoret Ethernet 7x 8x 9x 10x 11x 12x C A x 2x 3x 4x 5x 6x A 7x 8x 9x 10x 11x 12x 1x 2x 3x 4x 5x 6x B Sida 17

18 LANmark Industri Industry LAN kabelsystem för industrimiljö Komplett system Applikationsoberoende Uppfyller internationella standarder Sida 18

19 PVC LANmark Industri materialval OK för industrimiljö Kräver speciell blandning, ej standard Gammalt Giftigt Amerikanskt Kabelmantel LSZH PUR Dåliga mekaniska egenskaper OK för industrimiljö Mångsidigt Utmärkta mekaniska egenskaper Tåligt mot Kemikalier - Halogenfri -Blyfri - Silikonfri - IEC PE OK utomhus Brinner Tåligt mot vatten Sida 19

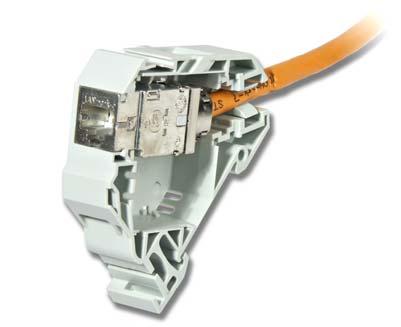

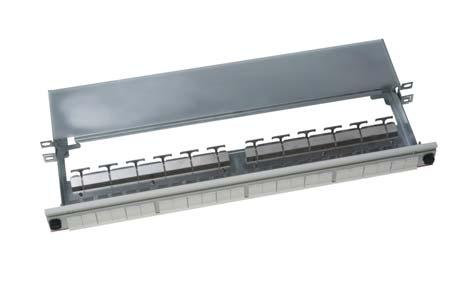

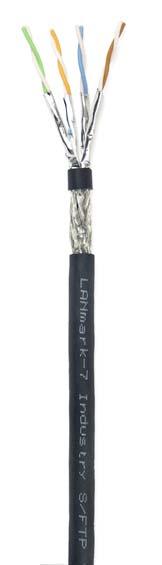

20 LANmark Industri produkter Korskopplingspanel IP67 Patchkabel DIN Rail Kat.6 IP67 Uttag LM-7 Industri PUR S/FTP LM-7 special Sida 20

21 Slutsats Följer samma trend som kontor, dvs kabelsystemet blir en del av byggnaden och inte maskinen Integration av kabelsystemet i industribyggnaden ISO/IEC Ökar flexibiliteten i industribyggnaden genom att vara öppet för industribuss och Ethernet applikationer MICE ett nytt begrepp som specificeras efter omgivningsfaktorer Tänk på att uttag får man sällan för mycket av Sida 21

22 TACK FÖR MIG! Kanske finns det någon liten fråga? Sida 22
