1 Mathias Jern, Olof Bergström Nitro Consult AB

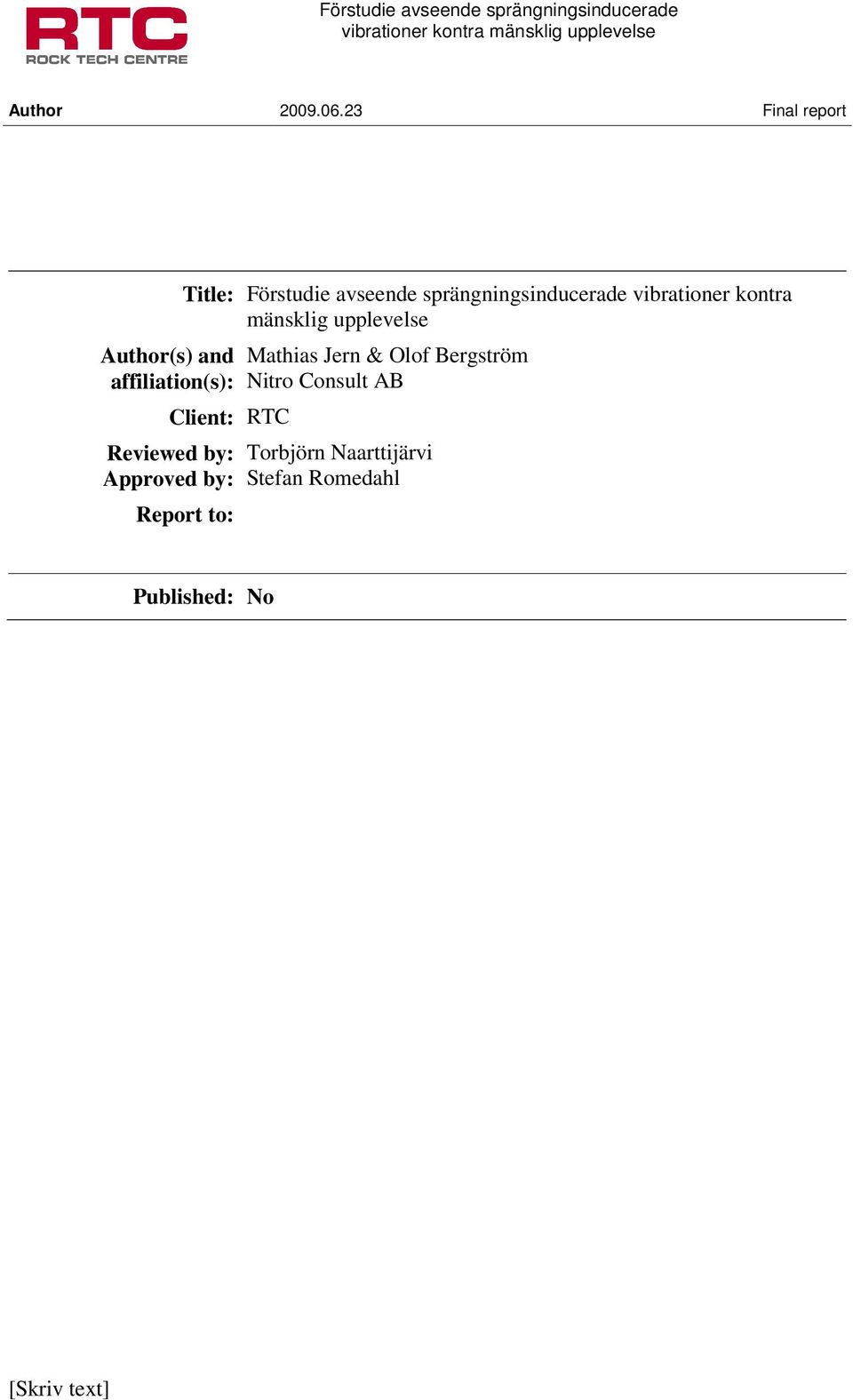

2 Author Final report Author(s) and affiliation(s): Title: Förstudie avseende sprängningsinducerade vibrationer kontra mänsklig upplevelse Client: RTC Mathias Jern & Olof Bergström Nitro Consult AB Reviewed by: Torbjörn Naarttijärvi Approved by: Stefan Romedahl Report to: Published: No

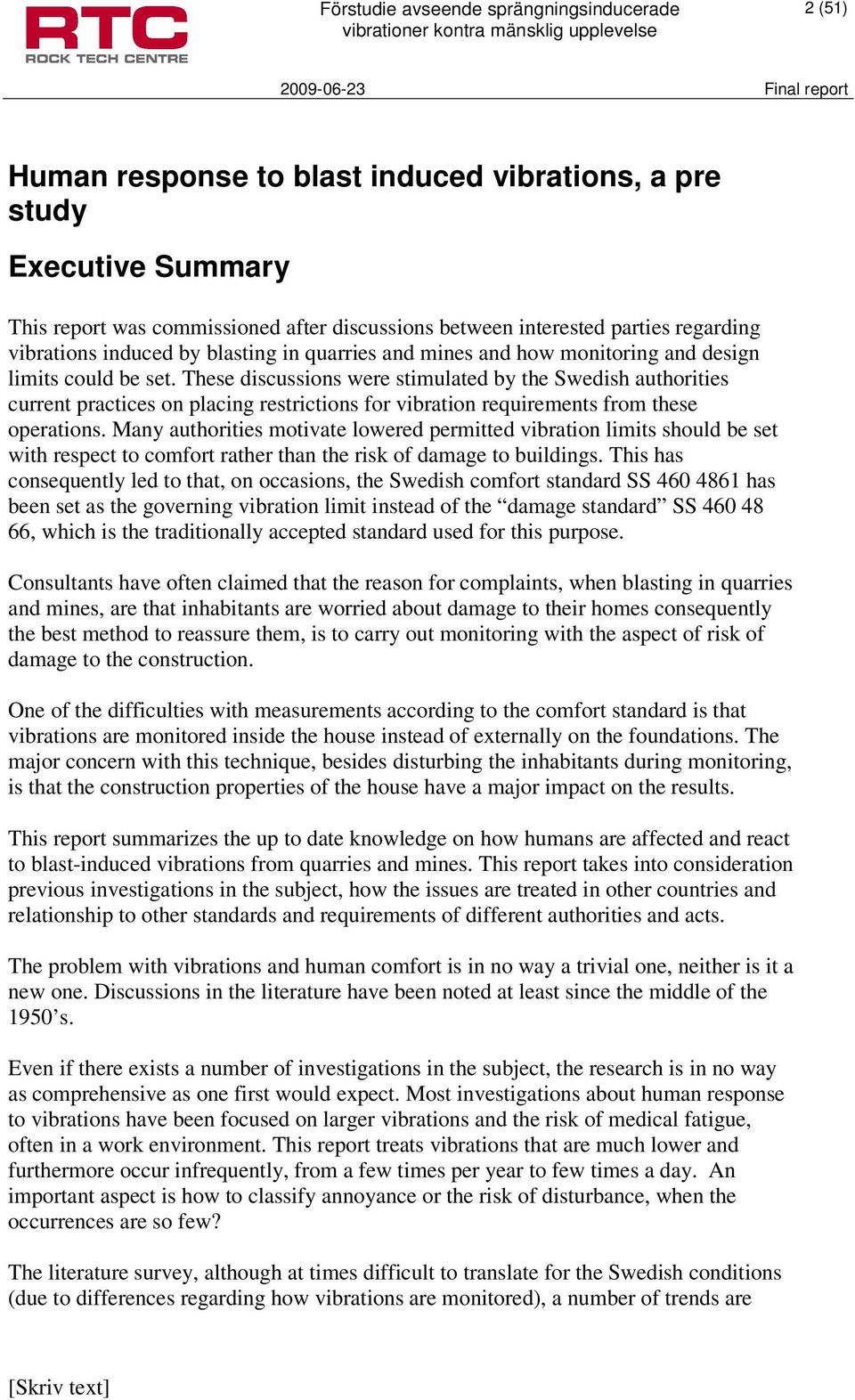

3 2 (51) Human response to blast induced vibrations, a pre study Executive Summary This report was commissioned after discussions between interested parties regarding vibrations induced by blasting in quarries and mines and how monitoring and design limits could be set. These discussions were stimulated by the Swedish authorities current practices on placing restrictions for vibration requirements from these operations. Many authorities motivate lowered permitted vibration limits should be set with respect to comfort rather than the risk of damage to buildings. This has consequently led to that, on occasions, the Swedish comfort standard SS has been set as the governing vibration limit instead of the damage standard SS , which is the traditionally accepted standard used for this purpose. Consultants have often claimed that the reason for complaints, when blasting in quarries and mines, are that inhabitants are worried about damage to their homes consequently the best method to reassure them, is to carry out monitoring with the aspect of risk of damage to the construction. One of the difficulties with measurements according to the comfort standard is that vibrations are monitored inside the house instead of externally on the foundations. The major concern with this technique, besides disturbing the inhabitants during monitoring, is that the construction properties of the house have a major impact on the results. This report summarizes the up to date knowledge on how humans are affected and react to blast-induced vibrations from quarries and mines. This report takes into consideration previous investigations in the subject, how the issues are treated in other countries and relationship to other standards and requirements of different authorities and acts. The problem with vibrations and human comfort is in no way a trivial one, neither is it a new one. Discussions in the literature have been noted at least since the middle of the 1950 s. Even if there exists a number of investigations in the subject, the research is in no way as comprehensive as one first would expect. Most investigations about human response to vibrations have been focused on larger vibrations and the risk of medical fatigue, often in a work environment. This report treats vibrations that are much lower and furthermore occur infrequently, from a few times per year to few times a day. An important aspect is how to classify annoyance or the risk of disturbance, when the occurrences are so few? The literature survey, although at times difficult to translate for the Swedish conditions (due to differences regarding how vibrations are monitored), a number of trends are

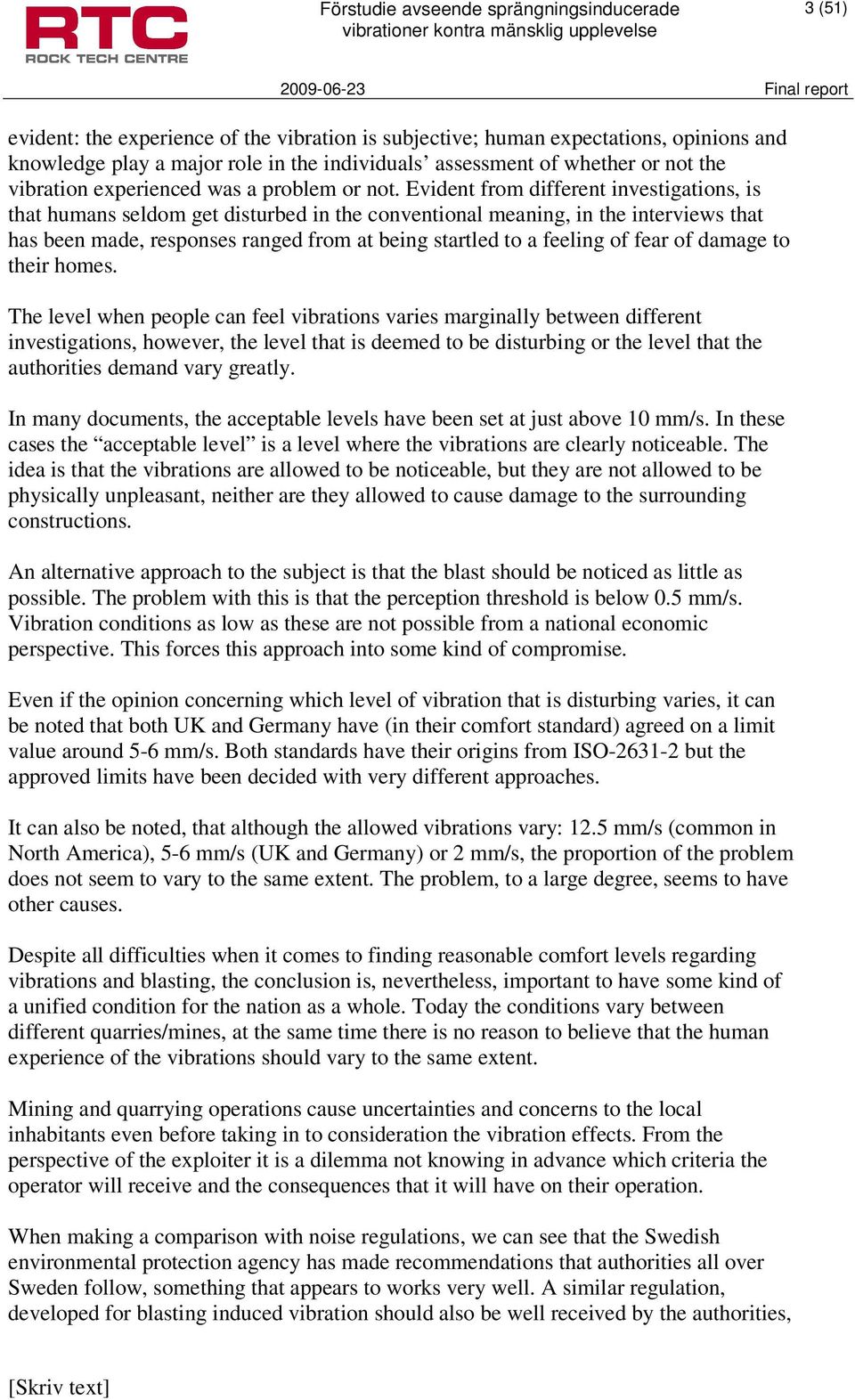

4 3 (51) evident: the experience of the vibration is subjective; human expectations, opinions and knowledge play a major role in the individuals assessment of whether or not the vibration experienced was a problem or not. Evident from different investigations, is that humans seldom get disturbed in the conventional meaning, in the interviews that has been made, responses ranged from at being startled to a feeling of fear of damage to their homes. The level when people can feel vibrations varies marginally between different investigations, however, the level that is deemed to be disturbing or the level that the authorities demand vary greatly. In many documents, the acceptable levels have been set at just above 10 mm/s. In these cases the acceptable level is a level where the vibrations are clearly noticeable. The idea is that the vibrations are allowed to be noticeable, but they are not allowed to be physically unpleasant, neither are they allowed to cause damage to the surrounding constructions. An alternative approach to the subject is that the blast should be noticed as little as possible. The problem with this is that the perception threshold is below 0.5 mm/s. Vibration conditions as low as these are not possible from a national economic perspective. This forces this approach into some kind of compromise. Even if the opinion concerning which level of vibration that is disturbing varies, it can be noted that both UK and Germany have (in their comfort standard) agreed on a limit value around 5-6 mm/s. Both standards have their origins from ISO but the approved limits have been decided with very different approaches. It can also be noted, that although the allowed vibrations vary: 12.5 mm/s (common in North America), 5-6 mm/s (UK and Germany) or 2 mm/s, the proportion of the problem does not seem to vary to the same extent. The problem, to a large degree, seems to have other causes. Despite all difficulties when it comes to finding reasonable comfort levels regarding vibrations and blasting, the conclusion is, nevertheless, important to have some kind of a unified condition for the nation as a whole. Today the conditions vary between different quarries/mines, at the same time there is no reason to believe that the human experience of the vibrations should vary to the same extent. Mining and quarrying operations cause uncertainties and concerns to the local inhabitants even before taking in to consideration the vibration effects. From the perspective of the exploiter it is a dilemma not knowing in advance which criteria the operator will receive and the consequences that it will have on their operation. When making a comparison with noise regulations, we can see that the Swedish environmental protection agency has made recommendations that authorities all over Sweden follow, something that appears to works very well. A similar regulation, developed for blasting induced vibration should also be well received by the authorities,

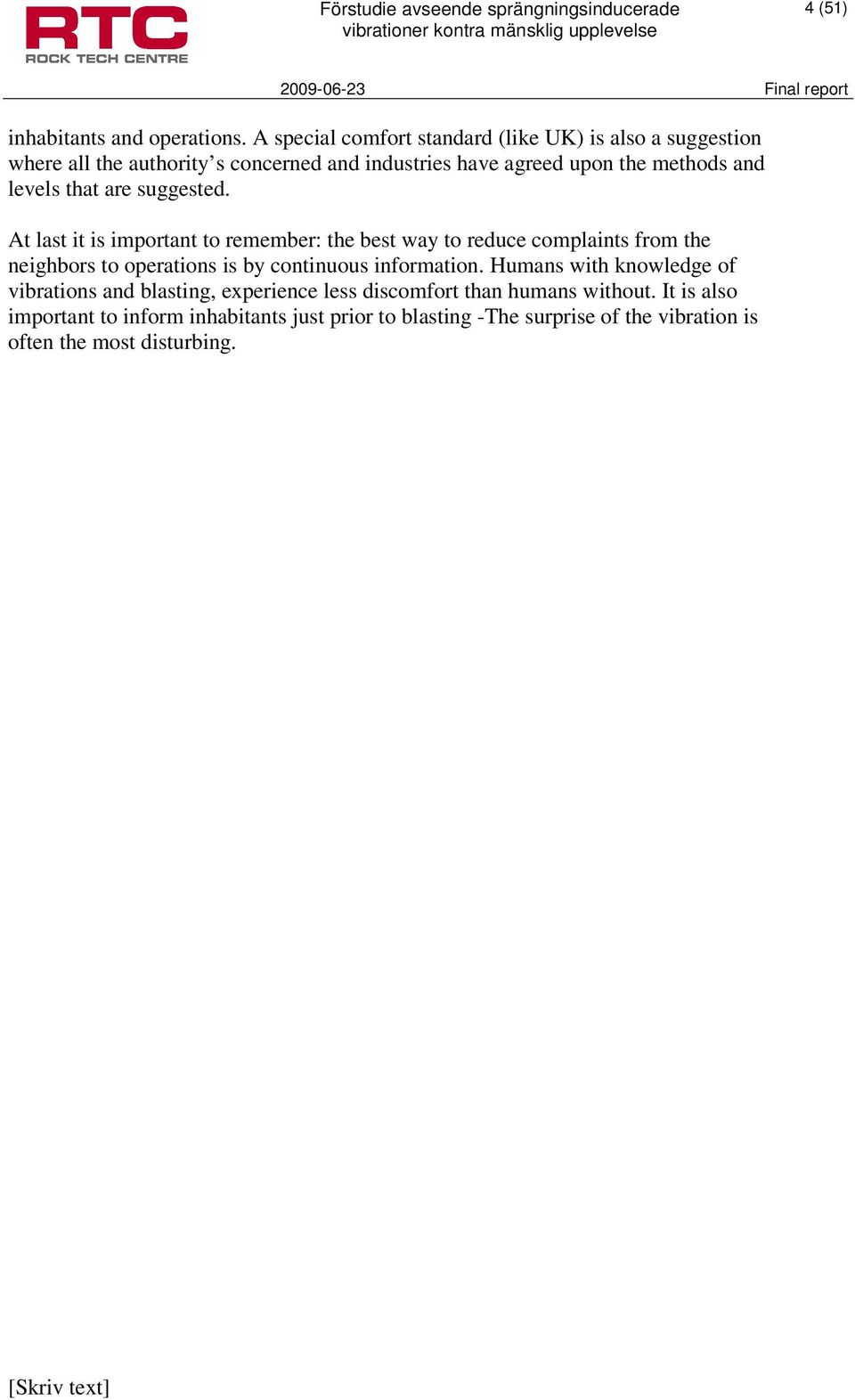

5 4 (51) inhabitants and operations. A special comfort standard (like UK) is also a suggestion where all the authority s concerned and industries have agreed upon the methods and levels that are suggested. At last it is important to remember: the best way to reduce complaints from the neighbors to operations is by continuous information. Humans with knowledge of vibrations and blasting, experience less discomfort than humans without. It is also important to inform inhabitants just prior to blasting -The surprise of the vibration is often the most disturbing.

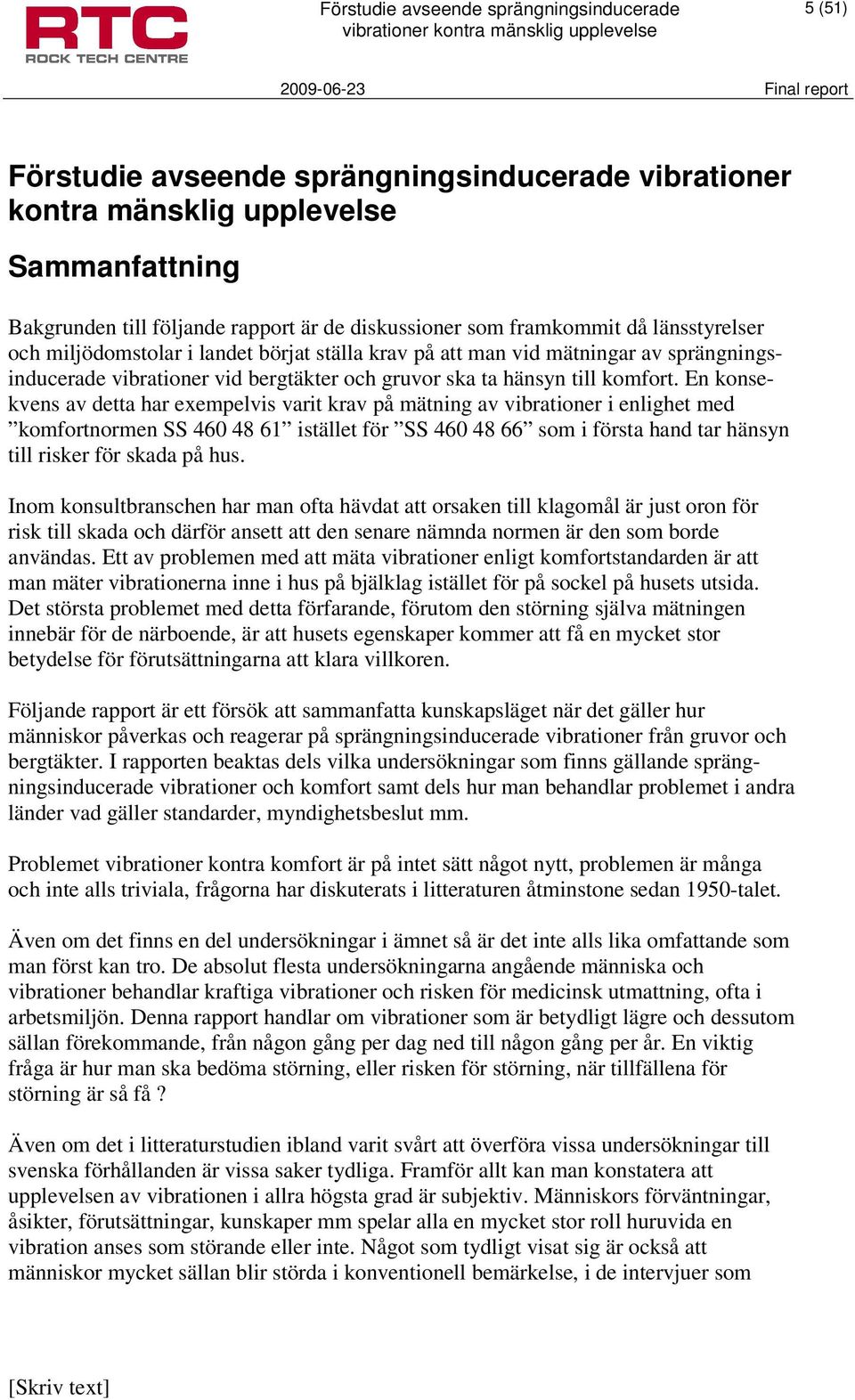

6 5 (51) Förstudie avseende sprängningsinducerade vibrationer kontra mänsklig upplevelse Sammanfattning Bakgrunden till följande rapport är de diskussioner som framkommit då länsstyrelser och miljödomstolar i landet börjat ställa krav på att man vid mätningar av sprängningsinducerade vibrationer vid bergtäkter och gruvor ska ta hänsyn till komfort. En konsekvens av detta har exempelvis varit krav på mätning av vibrationer i enlighet med komfortnormen SS istället för SS som i första hand tar hänsyn till risker för skada på hus. Inom konsultbranschen har man ofta hävdat att orsaken till klagomål är just oron för risk till skada och därför ansett att den senare nämnda normen är den som borde användas. Ett av problemen med att mäta vibrationer enligt komfortstandarden är att man mäter vibrationerna inne i hus på bjälklag istället för på sockel på husets utsida. Det största problemet med detta förfarande, förutom den störning själva mätningen innebär för de närboende, är att husets egenskaper kommer att få en mycket stor betydelse för förutsättningarna att klara villkoren. Följande rapport är ett försök att sammanfatta kunskapsläget när det gäller hur människor påverkas och reagerar på sprängningsinducerade vibrationer från gruvor och bergtäkter. I rapporten beaktas dels vilka undersökningar som finns gällande sprängningsinducerade vibrationer och komfort samt dels hur man behandlar problemet i andra länder vad gäller standarder, myndighetsbeslut mm. Problemet vibrationer kontra komfort är på intet sätt något nytt, problemen är många och inte alls triviala, frågorna har diskuterats i litteraturen åtminstone sedan 1950-talet. Även om det finns en del undersökningar i ämnet så är det inte alls lika omfattande som man först kan tro. De absolut flesta undersökningarna angående människa och vibrationer behandlar kraftiga vibrationer och risken för medicinsk utmattning, ofta i arbetsmiljön. Denna rapport handlar om vibrationer som är betydligt lägre och dessutom sällan förekommande, från någon gång per dag ned till någon gång per år. En viktig fråga är hur man ska bedöma störning, eller risken för störning, när tillfällena för störning är så få? Även om det i litteraturstudien ibland varit svårt att överföra vissa undersökningar till svenska förhållanden är vissa saker tydliga. Framför allt kan man konstatera att upplevelsen av vibrationen i allra högsta grad är subjektiv. Människors förväntningar, åsikter, förutsättningar, kunskaper mm spelar alla en mycket stor roll huruvida en vibration anses som störande eller inte. Något som tydligt visat sig är också att människor mycket sällan blir störda i konventionell bemärkelse, i de intervjuer som

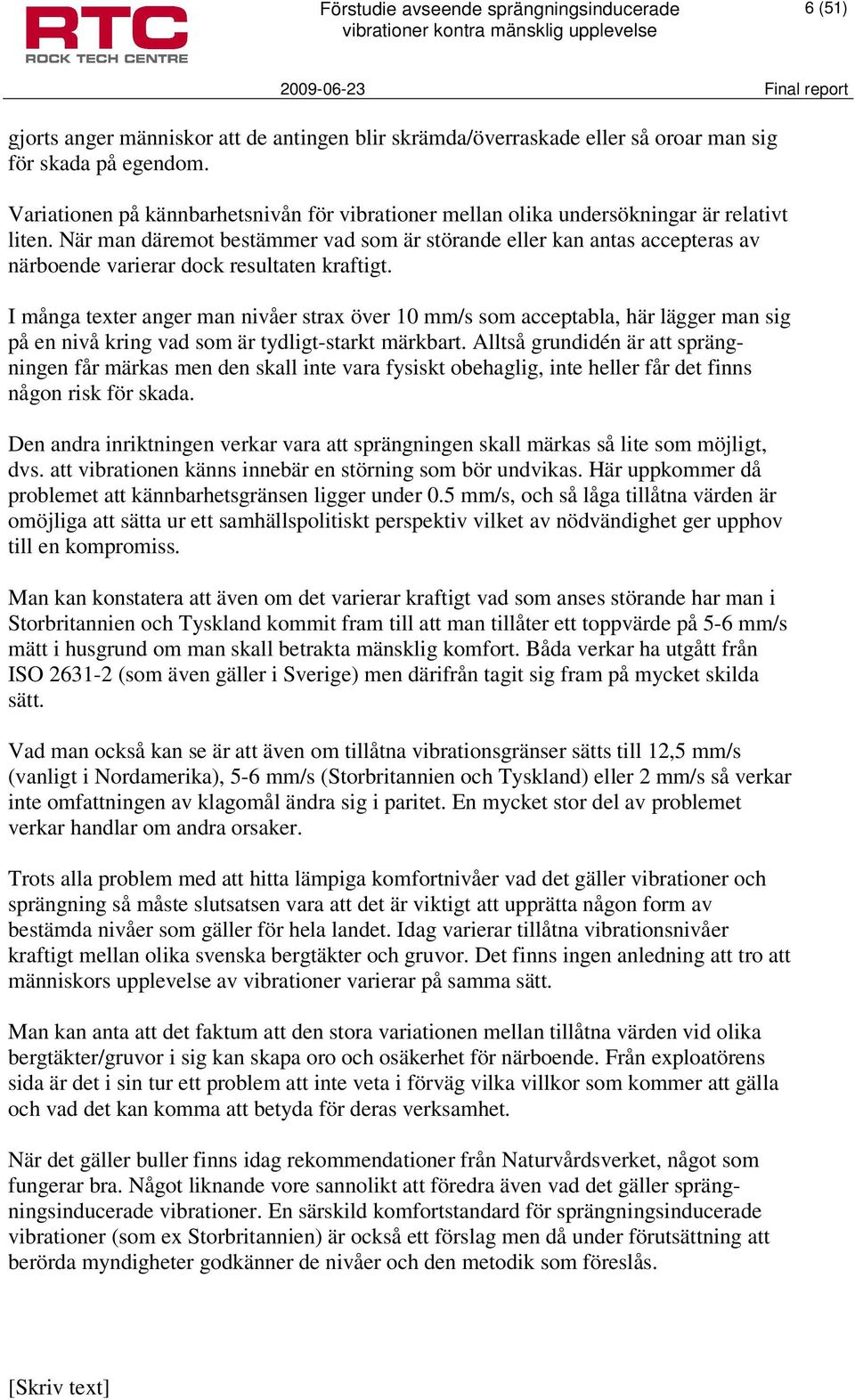

7 6 (51) gjorts anger människor att de antingen blir skrämda/överraskade eller så oroar man sig för skada på egendom. Variationen på kännbarhetsnivån för vibrationer mellan olika undersökningar är relativt liten. När man däremot bestämmer vad som är störande eller kan antas accepteras av närboende varierar dock resultaten kraftigt. I många texter anger man nivåer strax över 10 mm/s som acceptabla, här lägger man sig på en nivå kring vad som är tydligt-starkt märkbart. Alltså grundidén är att sprängningen får märkas men den skall inte vara fysiskt obehaglig, inte heller får det finns någon risk för skada. Den andra inriktningen verkar vara att sprängningen skall märkas så lite som möjligt, dvs. att vibrationen känns innebär en störning som bör undvikas. Här uppkommer då problemet att kännbarhetsgränsen ligger under 0.5 mm/s, och så låga tillåtna värden är omöjliga att sätta ur ett samhällspolitiskt perspektiv vilket av nödvändighet ger upphov till en kompromiss. Man kan konstatera att även om det varierar kraftigt vad som anses störande har man i Storbritannien och Tyskland kommit fram till att man tillåter ett toppvärde på 5-6 mm/s mätt i husgrund om man skall betrakta mänsklig komfort. Båda verkar ha utgått från ISO (som även gäller i Sverige) men därifrån tagit sig fram på mycket skilda sätt. Vad man också kan se är att även om tillåtna vibrationsgränser sätts till 12,5 mm/s (vanligt i Nordamerika), 5-6 mm/s (Storbritannien och Tyskland) eller 2 mm/s så verkar inte omfattningen av klagomål ändra sig i paritet. En mycket stor del av problemet verkar handlar om andra orsaker. Trots alla problem med att hitta lämpiga komfortnivåer vad det gäller vibrationer och sprängning så måste slutsatsen vara att det är viktigt att upprätta någon form av bestämda nivåer som gäller för hela landet. Idag varierar tillåtna vibrationsnivåer kraftigt mellan olika svenska bergtäkter och gruvor. Det finns ingen anledning att tro att människors upplevelse av vibrationer varierar på samma sätt. Man kan anta att det faktum att den stora variationen mellan tillåtna värden vid olika bergtäkter/gruvor i sig kan skapa oro och osäkerhet för närboende. Från exploatörens sida är det i sin tur ett problem att inte veta i förväg vilka villkor som kommer att gälla och vad det kan komma att betyda för deras verksamhet. När det gäller buller finns idag rekommendationer från Naturvårdsverket, något som fungerar bra. Något liknande vore sannolikt att föredra även vad det gäller sprängningsinducerade vibrationer. En särskild komfortstandard för sprängningsinducerade vibrationer (som ex Storbritannien) är också ett förslag men då under förutsättning att berörda myndigheter godkänner de nivåer och den metodik som föreslås.

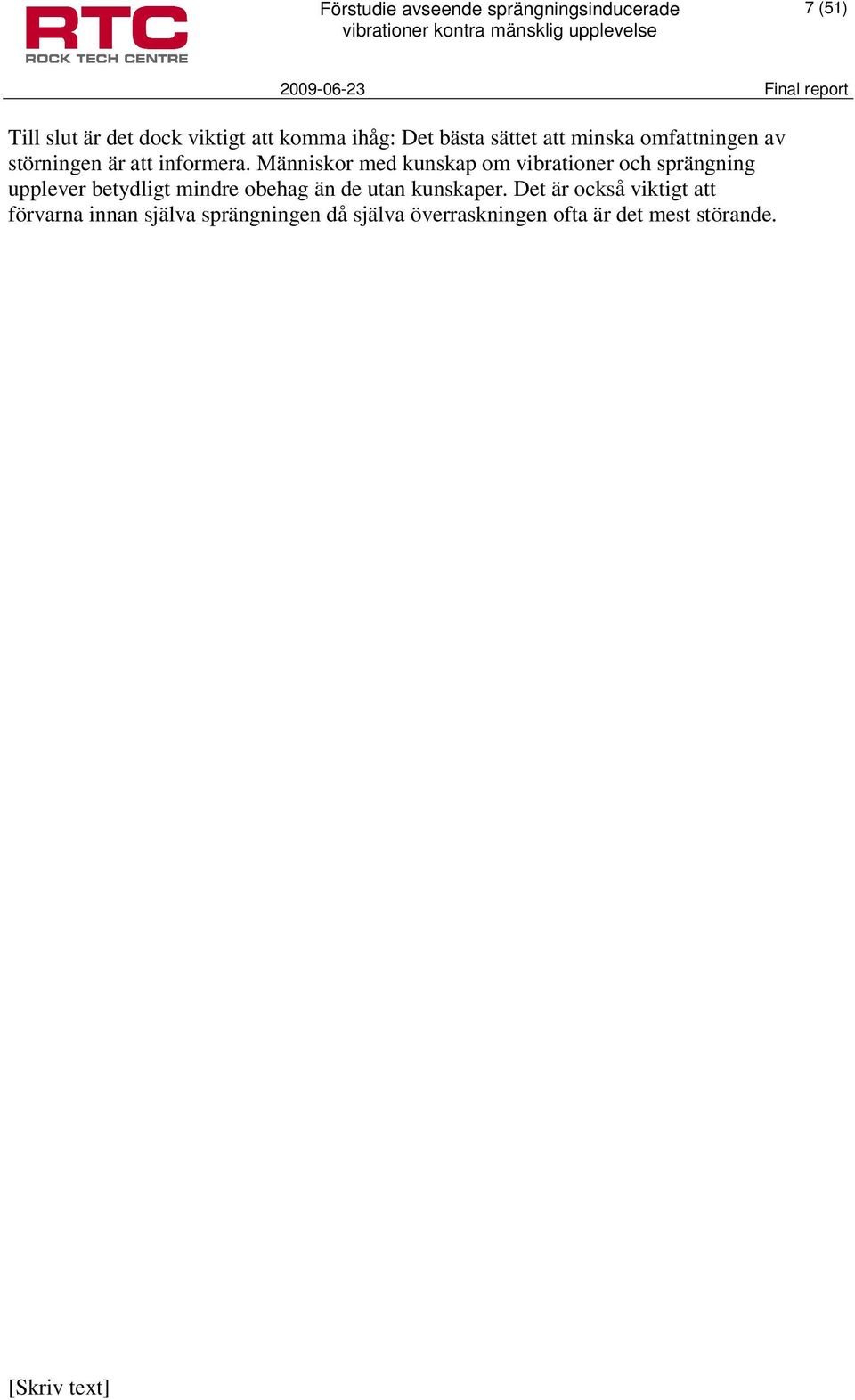

8 7 (51) Till slut är det dock viktigt att komma ihåg: Det bästa sättet att minska omfattningen av störningen är att informera. Människor med kunskap om vibrationer och sprängning upplever betydligt mindre obehag än de utan kunskaper. Det är också viktigt att förvarna innan själva sprängningen då själva överraskningen ofta är det mest störande.

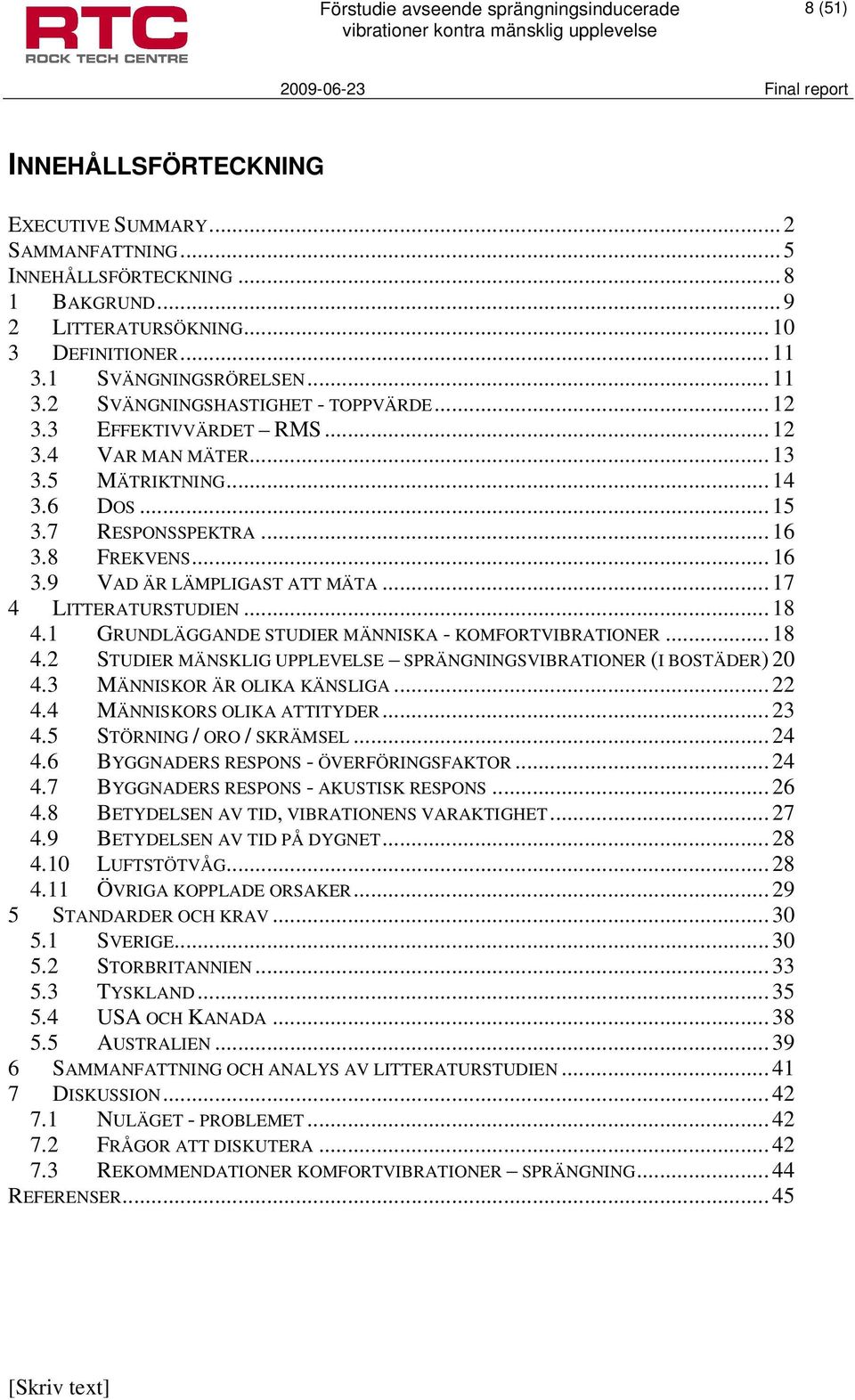

9 8 (51) INNEHÅLLSFÖRTECKNING EXECUTIVE SUMMARY... 2 SAMMANFATTNING... 5 INNEHÅLLSFÖRTECKNING BAKGRUND LITTERATURSÖKNING DEFINITIONER SVÄNGNINGSRÖRELSEN SVÄNGNINGSHASTIGHET - TOPPVÄRDE EFFEKTIVVÄRDET RMS VAR MAN MÄTER MÄTRIKTNING DOS RESPONSSPEKTRA FREKVENS VAD ÄR LÄMPLIGAST ATT MÄTA LITTERATURSTUDIEN GRUNDLÄGGANDE STUDIER MÄNNISKA - KOMFORTVIBRATIONER STUDIER MÄNSKLIG UPPLEVELSE SPRÄNGNINGSVIBRATIONER (I BOSTÄDER) MÄNNISKOR ÄR OLIKA KÄNSLIGA MÄNNISKORS OLIKA ATTITYDER STÖRNING / ORO / SKRÄMSEL BYGGNADERS RESPONS - ÖVERFÖRINGSFAKTOR BYGGNADERS RESPONS - AKUSTISK RESPONS BETYDELSEN AV TID, VIBRATIONENS VARAKTIGHET BETYDELSEN AV TID PÅ DYGNET LUFTSTÖTVÅG ÖVRIGA KOPPLADE ORSAKER STANDARDER OCH KRAV SVERIGE STORBRITANNIEN TYSKLAND USA OCH KANADA AUSTRALIEN SAMMANFATTNING OCH ANALYS AV LITTERATURSTUDIEN DISKUSSION NULÄGET - PROBLEMET FRÅGOR ATT DISKUTERA REKOMMENDATIONER KOMFORTVIBRATIONER SPRÄNGNING REFERENSER... 45

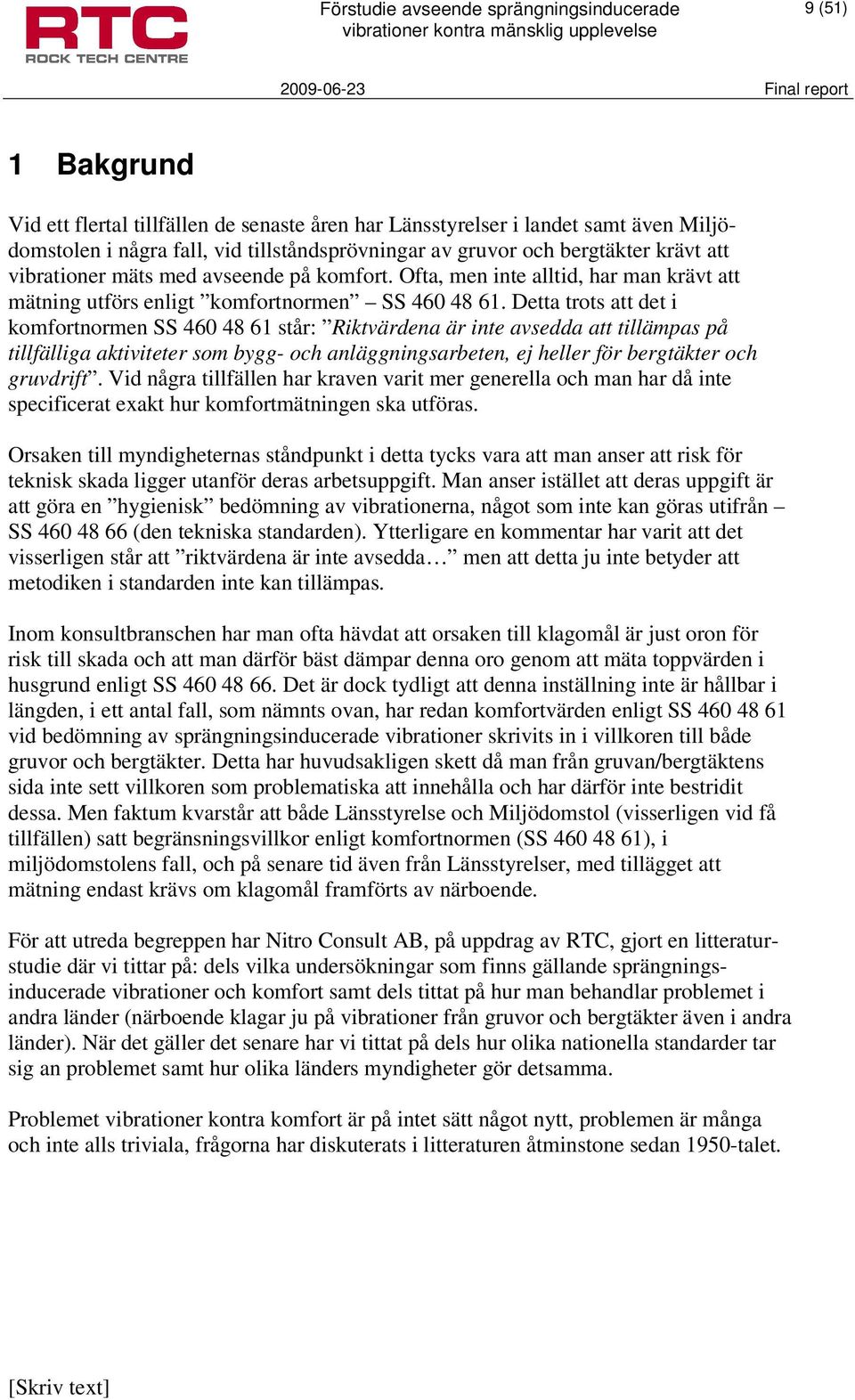

10 9 (51) 1 Bakgrund Vid ett flertal tillfällen de senaste åren har Länsstyrelser i landet samt även Miljödomstolen i några fall, vid tillståndsprövningar av gruvor och bergtäkter krävt att vibrationer mäts med avseende på komfort. Ofta, men inte alltid, har man krävt att mätning utförs enligt komfortnormen SS Detta trots att det i komfortnormen SS står: Riktvärdena är inte avsedda att tillämpas på tillfälliga aktiviteter som bygg- och anläggningsarbeten, ej heller för bergtäkter och gruvdrift. Vid några tillfällen har kraven varit mer generella och man har då inte specificerat exakt hur komfortmätningen ska utföras. Orsaken till myndigheternas ståndpunkt i detta tycks vara att man anser att risk för teknisk skada ligger utanför deras arbetsuppgift. Man anser istället att deras uppgift är att göra en hygienisk bedömning av vibrationerna, något som inte kan göras utifrån SS (den tekniska standarden). Ytterligare en kommentar har varit att det visserligen står att riktvärdena är inte avsedda men att detta ju inte betyder att metodiken i standarden inte kan tillämpas. Inom konsultbranschen har man ofta hävdat att orsaken till klagomål är just oron för risk till skada och att man därför bäst dämpar denna oro genom att mäta toppvärden i husgrund enligt SS Det är dock tydligt att denna inställning inte är hållbar i längden, i ett antal fall, som nämnts ovan, har redan komfortvärden enligt SS vid bedömning av sprängningsinducerade vibrationer skrivits in i villkoren till både gruvor och bergtäkter. Detta har huvudsakligen skett då man från gruvan/bergtäktens sida inte sett villkoren som problematiska att innehålla och har därför inte bestridit dessa. Men faktum kvarstår att både Länsstyrelse och Miljödomstol (visserligen vid få tillfällen) satt begränsningsvillkor enligt komfortnormen (SS ), i miljödomstolens fall, och på senare tid även från Länsstyrelser, med tillägget att mätning endast krävs om klagomål framförts av närboende. För att utreda begreppen har Nitro Consult AB, på uppdrag av RTC, gjort en litteraturstudie där vi tittar på: dels vilka undersökningar som finns gällande sprängningsinducerade vibrationer och komfort samt dels tittat på hur man behandlar problemet i andra länder (närboende klagar ju på vibrationer från gruvor och bergtäkter även i andra länder). När det gäller det senare har vi tittat på dels hur olika nationella standarder tar sig an problemet samt hur olika länders myndigheter gör detsamma. Problemet vibrationer kontra komfort är på intet sätt något nytt, problemen är många och inte alls triviala, frågorna har diskuterats i litteraturen åtminstone sedan 1950-talet.

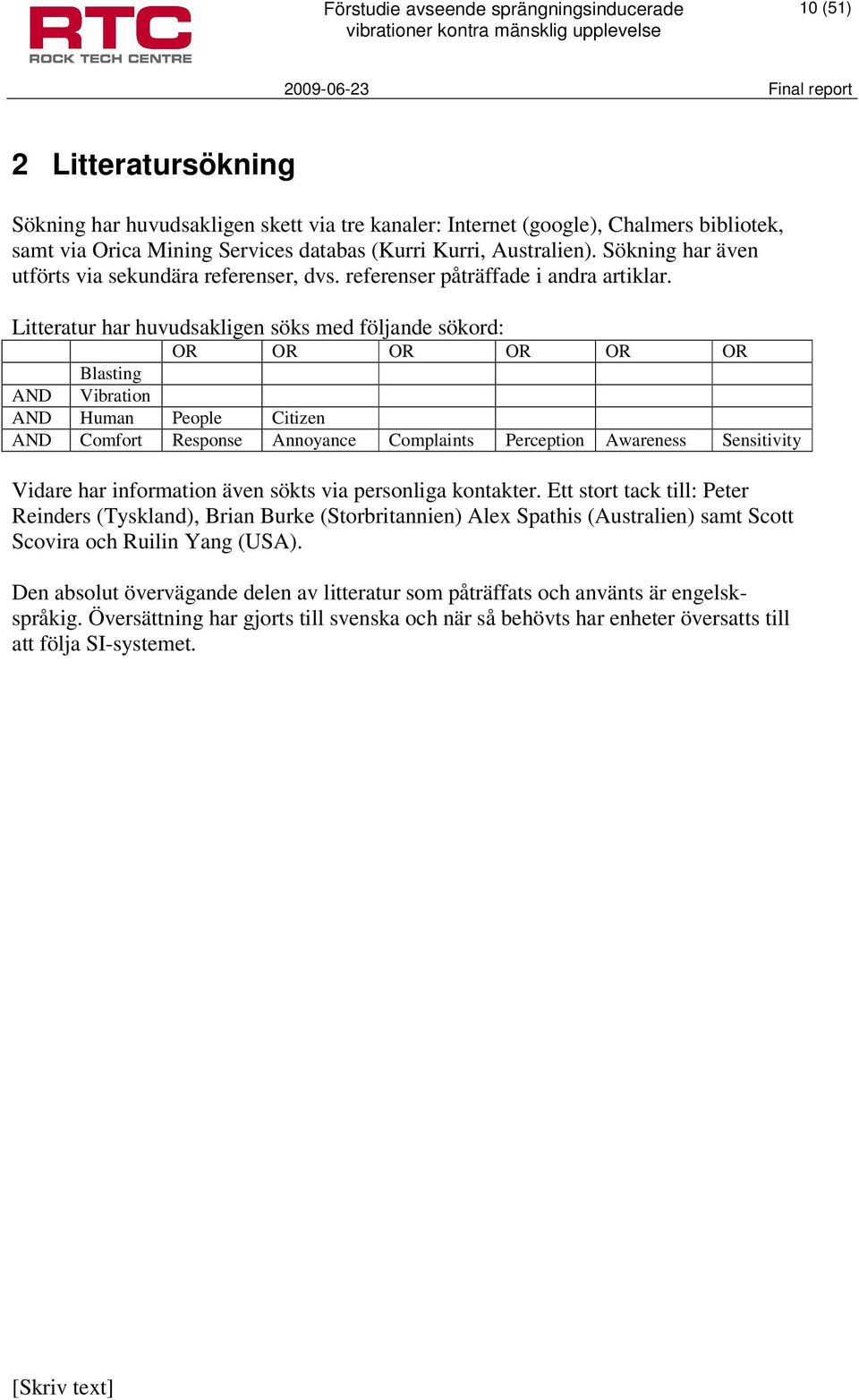

11 10 (51) 2 Litteratursökning Sökning har huvudsakligen skett via tre kanaler: Internet (google), Chalmers bibliotek, samt via Orica Mining Services databas (Kurri Kurri, Australien). Sökning har även utförts via sekundära referenser, dvs. referenser påträffade i andra artiklar. Litteratur har huvudsakligen söks med följande sökord: OR OR OR OR OR OR Blasting AND Vibration AND Human People Citizen AND Comfort Response Annoyance Complaints Perception Awareness Sensitivity Vidare har information även sökts via personliga kontakter. Ett stort tack till: Peter Reinders (Tyskland), Brian Burke (Storbritannien) Alex Spathis (Australien) samt Scott Scovira och Ruilin Yang (USA). Den absolut övervägande delen av litteratur som påträffats och använts är engelskspråkig. Översättning har gjorts till svenska och när så behövts har enheter översatts till att följa SI-systemet.

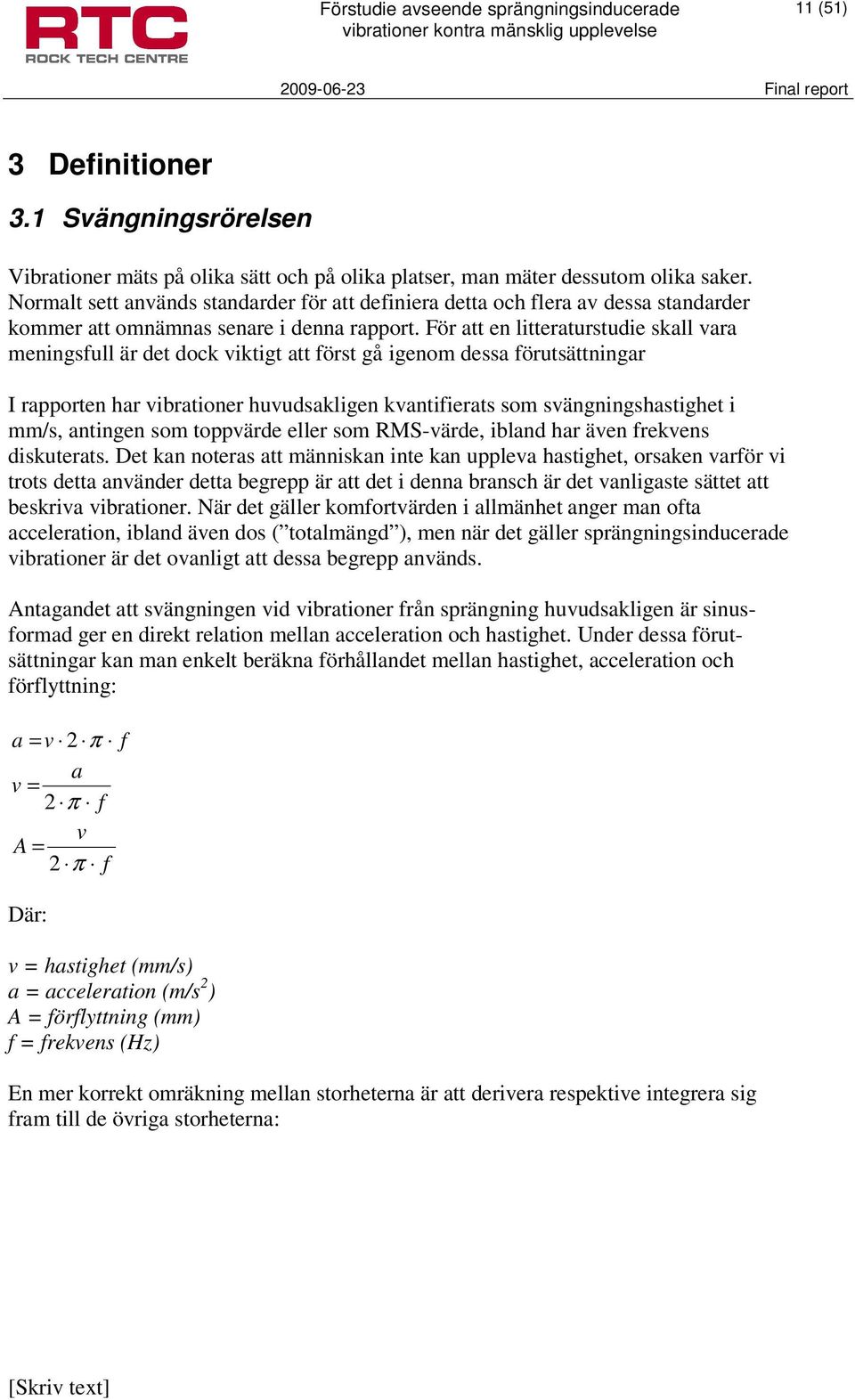

12 11 (51) 3 Definitioner 3.1 Svängningsrörelsen Vibrationer mäts på olika sätt och på olika platser, man mäter dessutom olika saker. Normalt sett används standarder för att definiera detta och flera av dessa standarder kommer att omnämnas senare i denna rapport. För att en litteraturstudie skall vara meningsfull är det dock viktigt att först gå igenom dessa förutsättningar I rapporten har vibrationer huvudsakligen kvantifierats som svängningshastighet i mm/s, antingen som toppvärde eller som RMS-värde, ibland har även frekvens diskuterats. Det kan noteras att människan inte kan uppleva hastighet, orsaken varför vi trots detta använder detta begrepp är att det i denna bransch är det vanligaste sättet att beskriva vibrationer. När det gäller komfortvärden i allmänhet anger man ofta acceleration, ibland även dos ( totalmängd ), men när det gäller sprängningsinducerade vibrationer är det ovanligt att dessa begrepp används. Antagandet att svängningen vid vibrationer från sprängning huvudsakligen är sinusformad ger en direkt relation mellan acceleration och hastighet. Under dessa förutsättningar kan man enkelt beräkna förhållandet mellan hastighet, acceleration och förflyttning: a = v 2 π f a v = 2 π f v A = 2 π f Där: v = hastighet (mm/s) a = acceleration (m/s 2 ) A = förflyttning (mm) f = frekvens (Hz) En mer korrekt omräkning mellan storheterna är att derivera respektive integrera sig fram till de övriga storheterna:

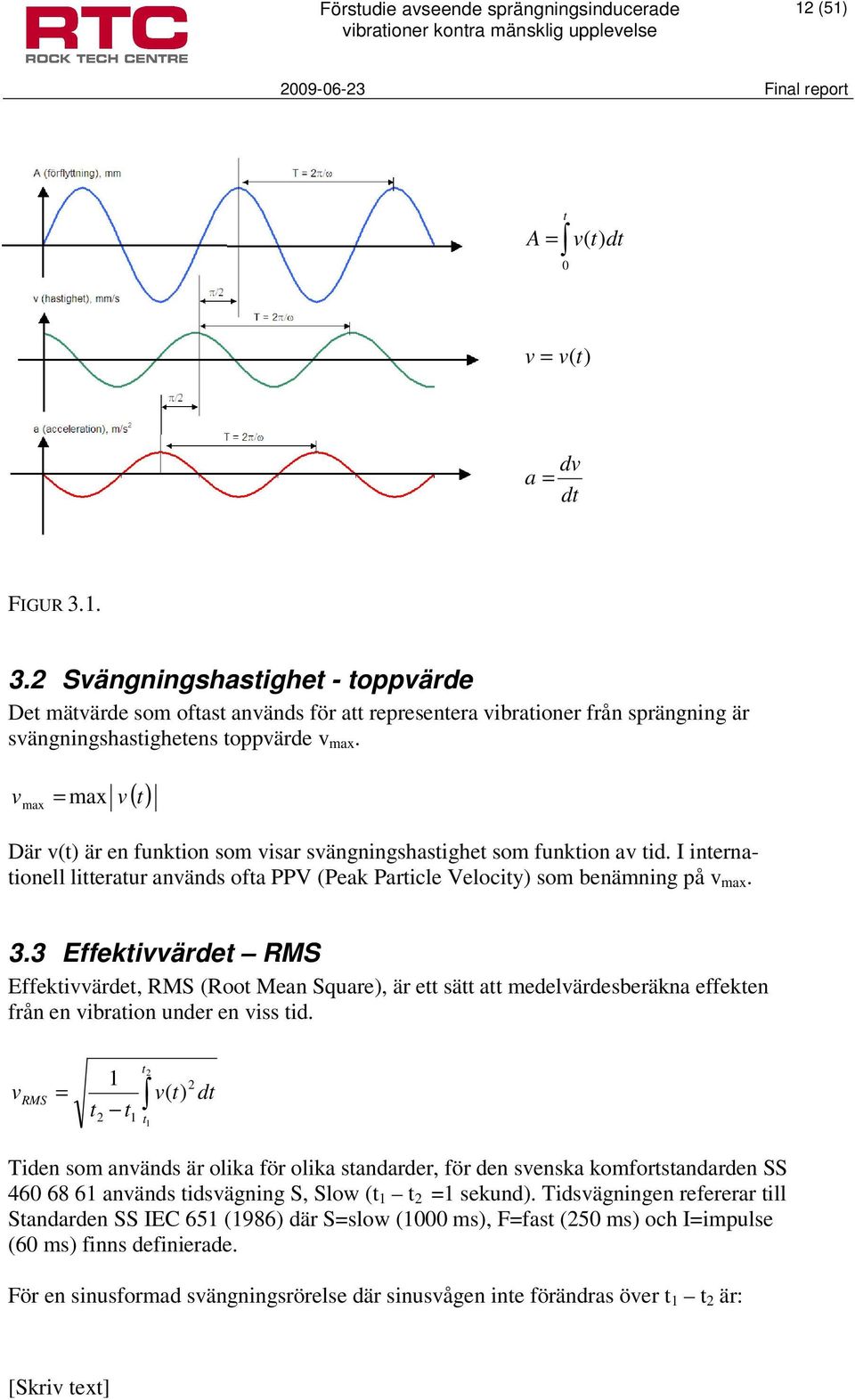

13 12 (51) A t = 0 v( t) dt v = v(t) dv a = dt FIGUR Svängningshastighet - toppvärde Det mätvärde som oftast används för att representera vibrationer från sprängning är svängningshastighetens toppvärde v max. v max = max v ( t) Där v(t) är en funktion som visar svängningshastighet som funktion av tid. I internationell litteratur används ofta PPV (Peak Particle Velocity) som benämning på v max. 3.3 Effektivvärdet RMS Effektivvärdet, RMS (Root Mean Square), är ett sätt att medelvärdesberäkna effekten från en vibration under en viss tid. v RMS = 1 t t 2 t2 1 t1 2 v( t) dt Tiden som används är olika för olika standarder, för den svenska komfortstandarden SS används tidsvägning S, Slow (t 1 t 2 =1 sekund). Tidsvägningen refererar till Standarden SS IEC 651 (1986) där S=slow (1000 ms), F=fast (250 ms) och I=impulse (60 ms) finns definierade. För en sinusformad svängningsrörelse där sinusvågen inte förändras över t 1 t 2 är:

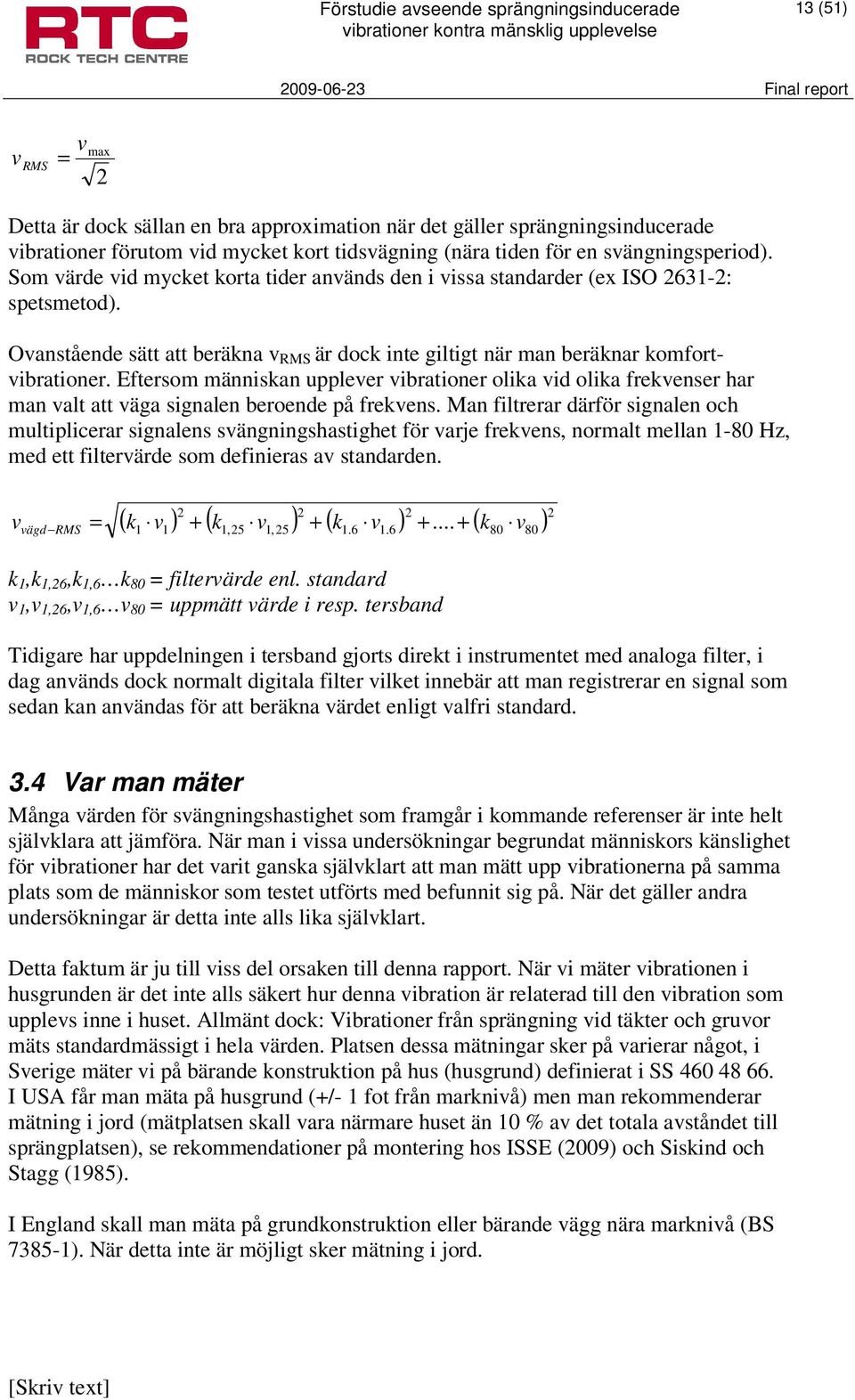

14 13 (51) v v max RMS = 2 Detta är dock sällan en bra approximation när det gäller sprängningsinducerade vibrationer förutom vid mycket kort tidsvägning (nära tiden för en svängningsperiod). Som värde vid mycket korta tider används den i vissa standarder (ex ISO : spetsmetod). Ovanstående sätt att beräkna v RMS är dock inte giltigt när man beräknar komfortvibrationer. Eftersom människan upplever vibrationer olika vid olika frekvenser har man valt att väga signalen beroende på frekvens. Man filtrerar därför signalen och multiplicerar signalens svängningshastighet för varje frekvens, normalt mellan 1-80 Hz, med ett filtervärde som definieras av standarden. v vägd RMS = ( k v ) + ( k v ) + ( k v ) + + ( k ) ,25 1, v80 k 1,k 1,26,k 1,6 k 80 = filtervärde enl. standard v 1,v 1,26,v 1,6 v 80 = uppmätt värde i resp. tersband Tidigare har uppdelningen i tersband gjorts direkt i instrumentet med analoga filter, i dag används dock normalt digitala filter vilket innebär att man registrerar en signal som sedan kan användas för att beräkna värdet enligt valfri standard. 3.4 Var man mäter Många värden för svängningshastighet som framgår i kommande referenser är inte helt självklara att jämföra. När man i vissa undersökningar begrundat människors känslighet för vibrationer har det varit ganska självklart att man mätt upp vibrationerna på samma plats som de människor som testet utförts med befunnit sig på. När det gäller andra undersökningar är detta inte alls lika självklart. Detta faktum är ju till viss del orsaken till denna rapport. När vi mäter vibrationen i husgrunden är det inte alls säkert hur denna vibration är relaterad till den vibration som upplevs inne i huset. Allmänt dock: Vibrationer från sprängning vid täkter och gruvor mäts standardmässigt i hela värden. Platsen dessa mätningar sker på varierar något, i Sverige mäter vi på bärande konstruktion på hus (husgrund) definierat i SS I USA får man mäta på husgrund (+/- 1 fot från marknivå) men man rekommenderar mätning i jord (mätplatsen skall vara närmare huset än 10 % av det totala avståndet till sprängplatsen), se rekommendationer på montering hos ISSE (2009) och Siskind och Stagg (1985). I England skall man mäta på grundkonstruktion eller bärande vägg nära marknivå (BS ). När detta inte är möjligt sker mätning i jord.

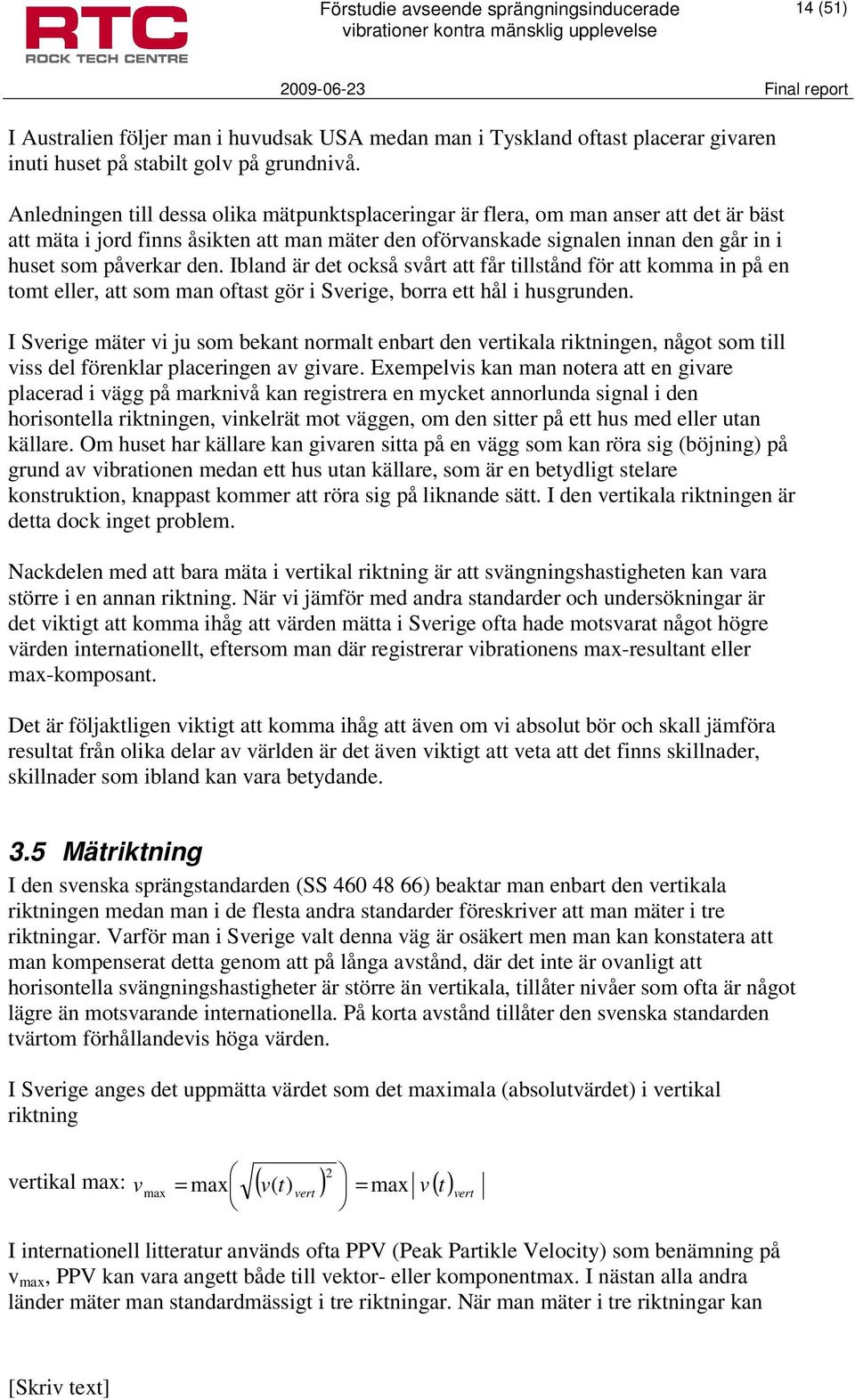

15 14 (51) I Australien följer man i huvudsak USA medan man i Tyskland oftast placerar givaren inuti huset på stabilt golv på grundnivå. Anledningen till dessa olika mätpunktsplaceringar är flera, om man anser att det är bäst att mäta i jord finns åsikten att man mäter den oförvanskade signalen innan den går in i huset som påverkar den. Ibland är det också svårt att får tillstånd för att komma in på en tomt eller, att som man oftast gör i Sverige, borra ett hål i husgrunden. I Sverige mäter vi ju som bekant normalt enbart den vertikala riktningen, något som till viss del förenklar placeringen av givare. Exempelvis kan man notera att en givare placerad i vägg på marknivå kan registrera en mycket annorlunda signal i den horisontella riktningen, vinkelrät mot väggen, om den sitter på ett hus med eller utan källare. Om huset har källare kan givaren sitta på en vägg som kan röra sig (böjning) på grund av vibrationen medan ett hus utan källare, som är en betydligt stelare konstruktion, knappast kommer att röra sig på liknande sätt. I den vertikala riktningen är detta dock inget problem. Nackdelen med att bara mäta i vertikal riktning är att svängningshastigheten kan vara större i en annan riktning. När vi jämför med andra standarder och undersökningar är det viktigt att komma ihåg att värden mätta i Sverige ofta hade motsvarat något högre värden internationellt, eftersom man där registrerar vibrationens max-resultant eller max-komposant. Det är följaktligen viktigt att komma ihåg att även om vi absolut bör och skall jämföra resultat från olika delar av världen är det även viktigt att veta att det finns skillnader, skillnader som ibland kan vara betydande. 3.5 Mätriktning I den svenska sprängstandarden (SS ) beaktar man enbart den vertikala riktningen medan man i de flesta andra standarder föreskriver att man mäter i tre riktningar. Varför man i Sverige valt denna väg är osäkert men man kan konstatera att man kompenserat detta genom att på långa avstånd, där det inte är ovanligt att horisontella svängningshastigheter är större än vertikala, tillåter nivåer som ofta är något lägre än motsvarande internationella. På korta avstånd tillåter den svenska standarden tvärtom förhållandevis höga värden. I Sverige anges det uppmätta värdet som det maximala (absolutvärdet) i vertikal riktning vertikal max: 2 ( ) v = max max v( t) vert = max v ( t) vert I internationell litteratur används ofta PPV (Peak Partikle Velocity) som benämning på v max, PPV kan vara angett både till vektor- eller komponentmax. I nästan alla andra länder mäter man standardmässigt i tre riktningar. När man mäter i tre riktningar kan

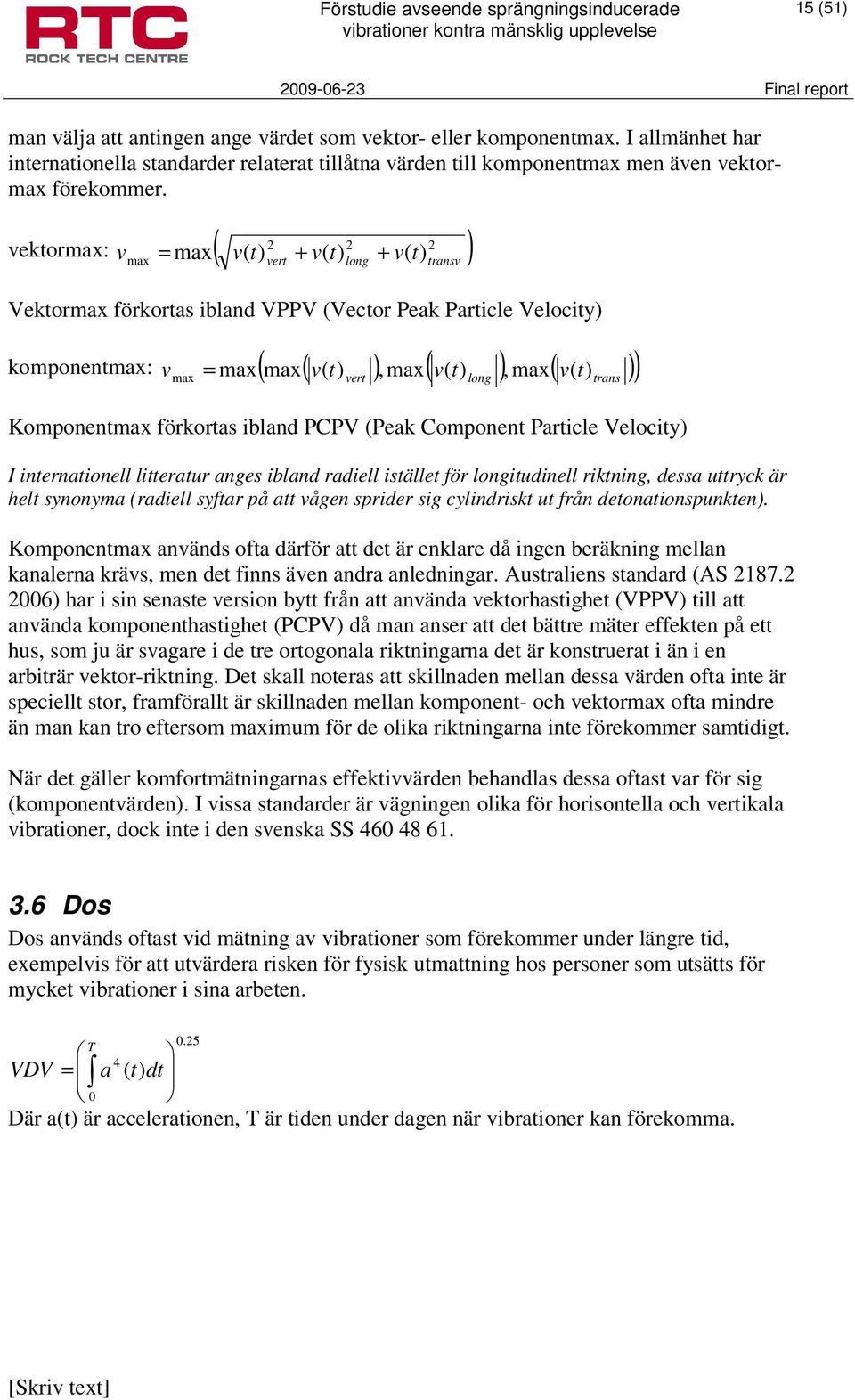

16 15 (51) man välja att antingen ange värdet som vektor- eller komponentmax. I allmänhet har internationella standarder relaterat tillåtna värden till komponentmax men även vektormax förekommer vektormax: v max = max( v( t) vert + v( t) long + v( t) transv ) Vektormax förkortas ibland VPPV (Vector Peak Particle Velocity) komponentmax: v max( max( v( t) ),max ( v( t) ),max ( v( t) )) max = vert Komponentmax förkortas ibland PCPV (Peak Component Particle Velocity) I internationell litteratur anges ibland radiell istället för longitudinell riktning, dessa uttryck är helt synonyma (radiell syftar på att vågen sprider sig cylindriskt ut från detonationspunkten). Komponentmax används ofta därför att det är enklare då ingen beräkning mellan kanalerna krävs, men det finns även andra anledningar. Australiens standard (AS ) har i sin senaste version bytt från att använda vektorhastighet (VPPV) till att använda komponenthastighet (PCPV) då man anser att det bättre mäter effekten på ett hus, som ju är svagare i de tre ortogonala riktningarna det är konstruerat i än i en arbiträr vektor-riktning. Det skall noteras att skillnaden mellan dessa värden ofta inte är speciellt stor, framförallt är skillnaden mellan komponent- och vektormax ofta mindre än man kan tro eftersom maximum för de olika riktningarna inte förekommer samtidigt. När det gäller komfortmätningarnas effektivvärden behandlas dessa oftast var för sig (komponentvärden). I vissa standarder är vägningen olika för horisontella och vertikala vibrationer, dock inte i den svenska SS long trans 3.6 Dos Dos används oftast vid mätning av vibrationer som förekommer under längre tid, exempelvis för att utvärdera risken för fysisk utmattning hos personer som utsätts för mycket vibrationer i sina arbeten T 4 VDV = ( ) a t dt 0 Där a(t) är accelerationen, T är tiden under dagen när vibrationer kan förekomma.

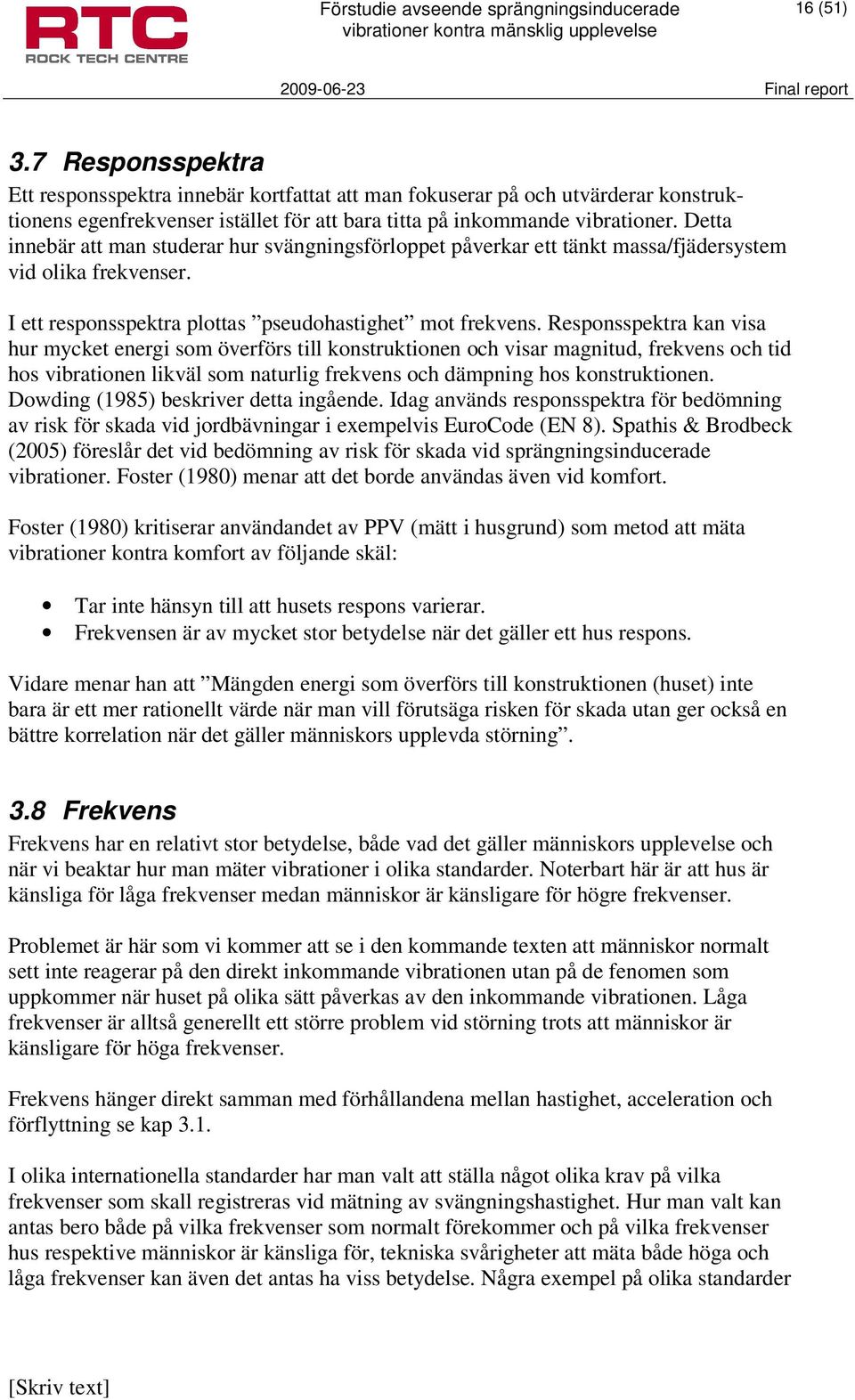

17 16 (51) 3.7 Responsspektra Ett responsspektra innebär kortfattat att man fokuserar på och utvärderar konstruktionens egenfrekvenser istället för att bara titta på inkommande vibrationer. Detta innebär att man studerar hur svängningsförloppet påverkar ett tänkt massa/fjädersystem vid olika frekvenser. I ett responsspektra plottas pseudohastighet mot frekvens. Responsspektra kan visa hur mycket energi som överförs till konstruktionen och visar magnitud, frekvens och tid hos vibrationen likväl som naturlig frekvens och dämpning hos konstruktionen. Dowding (1985) beskriver detta ingående. Idag används responsspektra för bedömning av risk för skada vid jordbävningar i exempelvis EuroCode (EN 8). Spathis & Brodbeck (2005) föreslår det vid bedömning av risk för skada vid sprängningsinducerade vibrationer. Foster (1980) menar att det borde användas även vid komfort. Foster (1980) kritiserar användandet av PPV (mätt i husgrund) som metod att mäta vibrationer kontra komfort av följande skäl: Tar inte hänsyn till att husets respons varierar. Frekvensen är av mycket stor betydelse när det gäller ett hus respons. Vidare menar han att Mängden energi som överförs till konstruktionen (huset) inte bara är ett mer rationellt värde när man vill förutsäga risken för skada utan ger också en bättre korrelation när det gäller människors upplevda störning. 3.8 Frekvens Frekvens har en relativt stor betydelse, både vad det gäller människors upplevelse och när vi beaktar hur man mäter vibrationer i olika standarder. Noterbart här är att hus är känsliga för låga frekvenser medan människor är känsligare för högre frekvenser. Problemet är här som vi kommer att se i den kommande texten att människor normalt sett inte reagerar på den direkt inkommande vibrationen utan på de fenomen som uppkommer när huset på olika sätt påverkas av den inkommande vibrationen. Låga frekvenser är alltså generellt ett större problem vid störning trots att människor är känsligare för höga frekvenser. Frekvens hänger direkt samman med förhållandena mellan hastighet, acceleration och förflyttning se kap 3.1. I olika internationella standarder har man valt att ställa något olika krav på vilka frekvenser som skall registreras vid mätning av svängningshastighet. Hur man valt kan antas bero både på vilka frekvenser som normalt förekommer och på vilka frekvenser hus respektive människor är känsliga för, tekniska svårigheter att mäta både höga och låga frekvenser kan även det antas ha viss betydelse. Några exempel på olika standarder

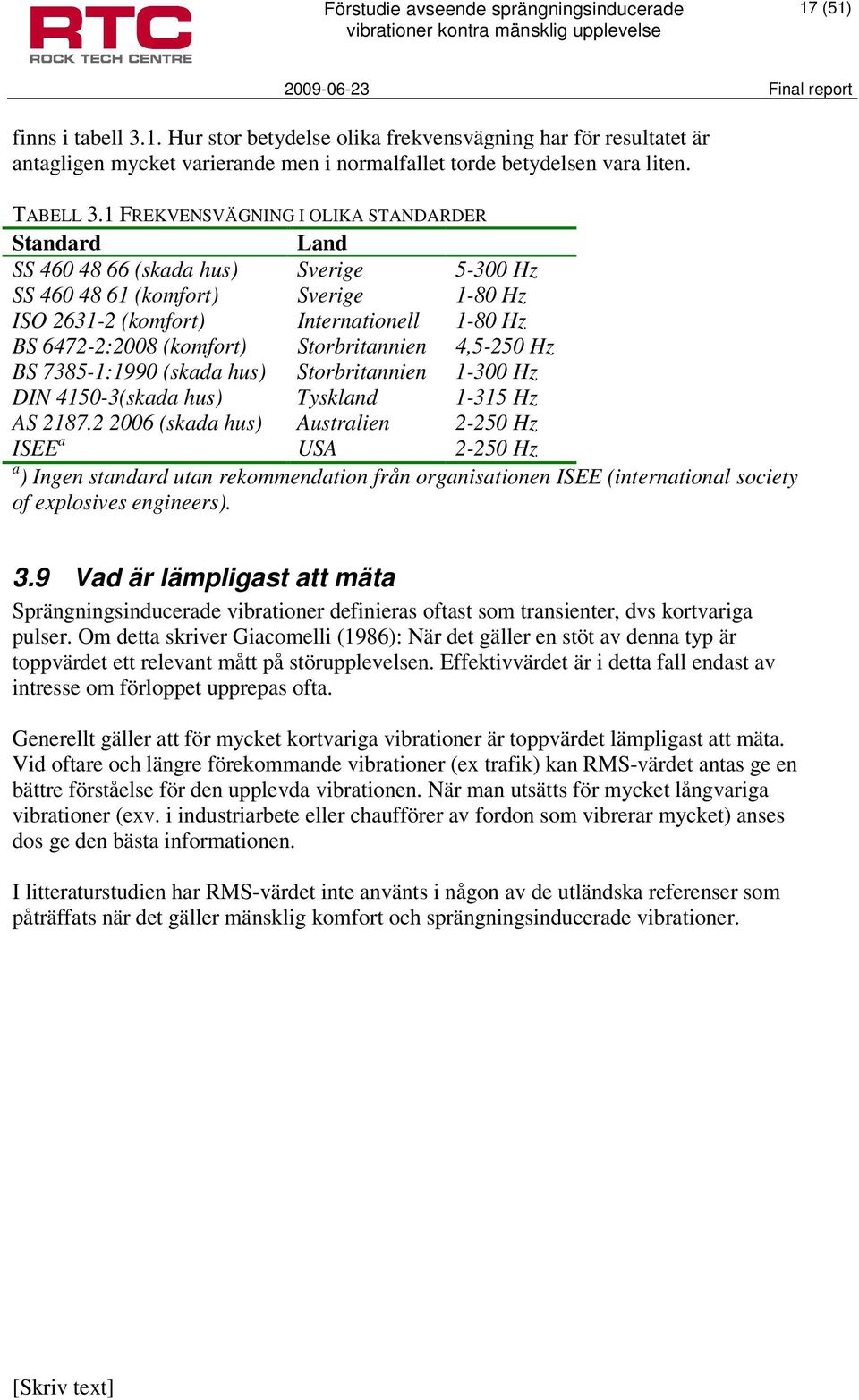

18 17 (51) finns i tabell 3.1. Hur stor betydelse olika frekvensvägning har för resultatet är antagligen mycket varierande men i normalfallet torde betydelsen vara liten. TABELL 3.1 FREKVENSVÄGNING I OLIKA STANDARDER Standard Land SS (skada hus) Sverige Hz SS (komfort) Sverige 1-80 Hz ISO (komfort) Internationell 1-80 Hz BS :2008 (komfort) Storbritannien 4,5-250 Hz BS :1990 (skada hus) Storbritannien Hz DIN (skada hus) Tyskland Hz AS (skada hus) Australien Hz ISEE a USA Hz a ) Ingen standard utan rekommendation från organisationen ISEE (international society of explosives engineers). 3.9 Vad är lämpligast att mäta Sprängningsinducerade vibrationer definieras oftast som transienter, dvs kortvariga pulser. Om detta skriver Giacomelli (1986): När det gäller en stöt av denna typ är toppvärdet ett relevant mått på störupplevelsen. Effektivvärdet är i detta fall endast av intresse om förloppet upprepas ofta. Generellt gäller att för mycket kortvariga vibrationer är toppvärdet lämpligast att mäta. Vid oftare och längre förekommande vibrationer (ex trafik) kan RMS-värdet antas ge en bättre förståelse för den upplevda vibrationen. När man utsätts för mycket långvariga vibrationer (exv. i industriarbete eller chaufförer av fordon som vibrerar mycket) anses dos ge den bästa informationen. I litteraturstudien har RMS-värdet inte använts i någon av de utländska referenser som påträffats när det gäller mänsklig komfort och sprängningsinducerade vibrationer.

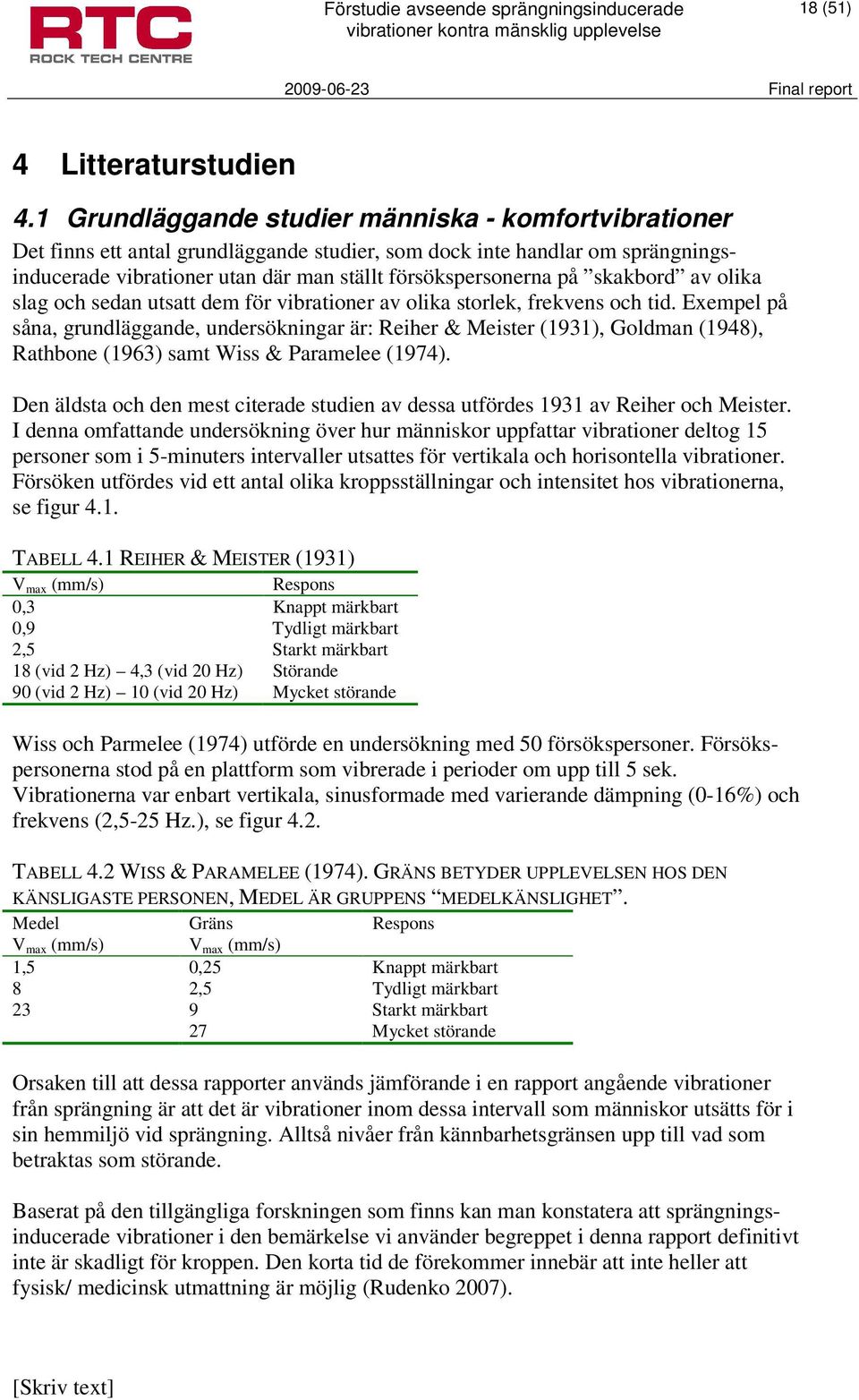

19 18 (51) 4 Litteraturstudien 4.1 Grundläggande studier människa - komfortvibrationer Det finns ett antal grundläggande studier, som dock inte handlar om sprängningsinducerade vibrationer utan där man ställt försökspersonerna på skakbord av olika slag och sedan utsatt dem för vibrationer av olika storlek, frekvens och tid. Exempel på såna, grundläggande, undersökningar är: Reiher & Meister (1931), Goldman (1948), Rathbone (1963) samt Wiss & Paramelee (1974). Den äldsta och den mest citerade studien av dessa utfördes 1931 av Reiher och Meister. I denna omfattande undersökning över hur människor uppfattar vibrationer deltog 15 personer som i 5-minuters intervaller utsattes för vertikala och horisontella vibrationer. Försöken utfördes vid ett antal olika kroppsställningar och intensitet hos vibrationerna, se figur 4.1. TABELL 4.1 REIHER & MEISTER (1931) V max (mm/s) Respons 0,3 Knappt märkbart 0,9 Tydligt märkbart 2,5 Starkt märkbart 18 (vid 2 Hz) 4,3 (vid 20 Hz) Störande 90 (vid 2 Hz) 10 (vid 20 Hz) Mycket störande Wiss och Parmelee (1974) utförde en undersökning med 50 försökspersoner. Försökspersonerna stod på en plattform som vibrerade i perioder om upp till 5 sek. Vibrationerna var enbart vertikala, sinusformade med varierande dämpning (0-16%) och frekvens (2,5-25 Hz.), se figur 4.2. TABELL 4.2 WISS & PARAMELEE (1974). GRÄNS BETYDER UPPLEVELSEN HOS DEN KÄNSLIGASTE PERSONEN, MEDEL ÄR GRUPPENS MEDELKÄNSLIGHET. Medel Gräns Respons V max (mm/s) V max (mm/s) 1,5 0,25 Knappt märkbart 8 2,5 Tydligt märkbart 23 9 Starkt märkbart 27 Mycket störande Orsaken till att dessa rapporter används jämförande i en rapport angående vibrationer från sprängning är att det är vibrationer inom dessa intervall som människor utsätts för i sin hemmiljö vid sprängning. Alltså nivåer från kännbarhetsgränsen upp till vad som betraktas som störande. Baserat på den tillgängliga forskningen som finns kan man konstatera att sprängningsinducerade vibrationer i den bemärkelse vi använder begreppet i denna rapport definitivt inte är skadligt för kroppen. Den korta tid de förekommer innebär att inte heller att fysisk/ medicinsk utmattning är möjlig (Rudenko 2007).

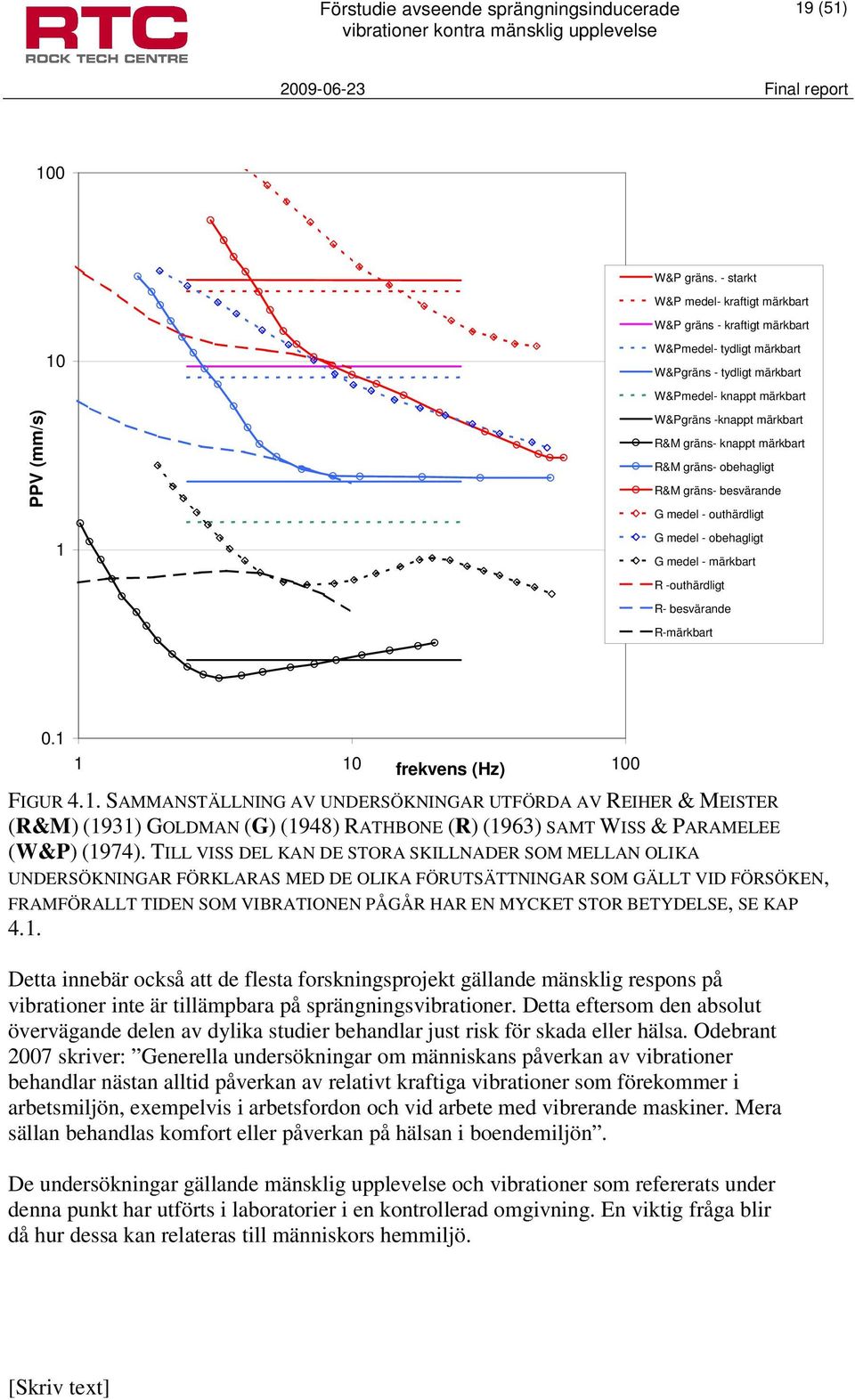

20 19 (51) 100 W&P gräns. - starkt W&P medel- kraftigt märkbart W&P gräns - kraftigt märkbart PPV (mm/s) 10 1 W&Pmedel- tydligt märkbart W&Pgräns - tydligt märkbart W&Pmedel- knappt märkbart W&Pgräns -knappt märkbart R&M gräns- knappt märkbart R&M gräns- obehagligt R&M gräns- besvärande G medel - outhärdligt G medel - obehagligt G medel - märkbart R -outhärdligt R- besvärande R-märkbart frekvens (Hz) FIGUR 4.1. SAMMANSTÄLLNING AV UNDERSÖKNINGAR UTFÖRDA AV REIHER & MEISTER (R&M) (1931) GOLDMAN (G) (1948) RATHBONE (R) (1963) SAMT WISS & PARAMELEE (W&P) (1974). TILL VISS DEL KAN DE STORA SKILLNADER SOM MELLAN OLIKA UNDERSÖKNINGAR FÖRKLARAS MED DE OLIKA FÖRUTSÄTTNINGAR SOM GÄLLT VID FÖRSÖKEN, FRAMFÖRALLT TIDEN SOM VIBRATIONEN PÅGÅR HAR EN MYCKET STOR BETYDELSE, SE KAP 4.1. Detta innebär också att de flesta forskningsprojekt gällande mänsklig respons på vibrationer inte är tillämpbara på sprängningsvibrationer. Detta eftersom den absolut övervägande delen av dylika studier behandlar just risk för skada eller hälsa. Odebrant 2007 skriver: Generella undersökningar om människans påverkan av vibrationer behandlar nästan alltid påverkan av relativt kraftiga vibrationer som förekommer i arbetsmiljön, exempelvis i arbetsfordon och vid arbete med vibrerande maskiner. Mera sällan behandlas komfort eller påverkan på hälsan i boendemiljön. De undersökningar gällande mänsklig upplevelse och vibrationer som refererats under denna punkt har utförts i laboratorier i en kontrollerad omgivning. En viktig fråga blir då hur dessa kan relateras till människors hemmiljö.

21 20 (51) 4.2 Studier mänsklig upplevelse sprängningsvibrationer (i bostäder) Vibrationer inuti byggnader är en betydligt mer komplex fråga än enbart vibrationer i klassisk bemärkelse. Dels finns en förstärkning av vissa frekvenser i konstruktionen, dels ger vibrationer upphov till sekundära effekter (ibland hörbara) i delar av konstruktionen, dels finns förväntningar oro etc. som förändrar situationen mot vad den är i en laboratoriemiljö. Griffin (1991) visar nedanstående schema på mänsklig respons vid vibrationer i byggnader (figur 4.2). Intern påverkan (fotsteg, dörrar maskinvibr.) VIBRATIONSKÄLLA (plats, frekvens, magnitud, tid) Respons mark Vind Respons byggnad Luftburet buller Luftstötvåg Vibrationer från: Väggar, tak, golv, fönster etc Vibrationer från: Stolar, bord, sängar, golv Vibrationer från: Fönster, speglar, växter, lampor, etc Skada: Sprickor och brott HÖRBAR: KÄNNBAR: SYNBAR: varning Information relation Erfarenhet Förväntan Identifiering av källa Irritation Rädsla för skada Störning av aktivitet Störning av sömn Omgivnings omständigheter Andra vibrationskällor Tid på dagen Bostadsområde Typ av byggnad aktivitet RESPONS Ingen Kritisk kommentar Klagomål Kräver kompensation Protesthandling Psykisk stress FIGUR 4.2 EFTER GRIFFIN (1991). Nivån för när människor kan uppleva vibrationer kanske inte ändras när människor befinner sig i sina hem, det är dock mycket möjligt att deras klassificering över hur allvarlig vibrationen är förändras. Även om det inte finns några undersökningar som fångat in betydelsen av att personer befinner sig i sina egna hem är ett sannolikt

22 21 (51) antagande att toleransnivåerna kommer att vara lägre än under laboratorieförhållanden, (Rudenko, 2007). Det finns även några undersökningar där man studerar hur människor i sina hem upplever vibrationer från sprängning, dessa rapporter är dock inte alls lika omfattande. Vissa artiklar fokuserar huvudsakligen på toppvärdesmätningar medan andra även tittar på frekvens eller tiden för vibrationen. Att studera andra samband förekommer nästan inte alls när det gäller sprängningsvibrationer. Att studera acceleration, RMS-värde, dos eller något annat sätt att mäta och analysera verkar inte förekomma förutom i laboratoriestudier. Man kan anta att orsaken till detta är det stora mått av subjektivitet som finns vid dessa bedömningar vilket gör det problematiskt att gå ner på detaljnivå. Att direkt jämföra upplevelsen av störningen med den uppmätta vibrationsnivån har visat sig i princip omöjligt dels beroende på husets respons men kanske framförallt för att olika människor uppfattar vad som är störande så olika. Några tabeller och diagram har påträffats där man betraktar störning från sprängningsvibrationer. Vi kan anta att värdena i samtliga fall kommer från mätningar utförda på utsidan av/utanför huset, detta anges dock inte med tydlighet. Power (1966) arbetar med kärnvapentester, något som inte direkt kan jämföras med sprängning i gruvor och bergtäkter, men han undersöker störning pga. vibrationer utifrån detta (tabell 4.3.). Wiss (1968) visar upp ett diagram (se värden i tabell 4.4) men redovisar dock inte varifrån han tagit rådata till diagrammet. TABELL 4.3 POWER 1966 V max (mm/s) Respons Andel av berörda som klagar 0-0,75 Ej märkbart < 0.06 % 0,75-10 Märkbart 0.06 % - 8 % Obehagligt 8 % - 35 % 50 - Oacceptabelt > 35 % TABELL 4.4 WISS 1968 V max (mm/s) Respons 0-2 Ej märkbart 2-5 Märkbart 5-10 Tydligt märkbart Obehagligt Störande 30 - Mycket störande Siskind m fl.(1980) gör en statistisk ansats. Man skriver att i avsaknad av en arbetsplan när det gäller relationer med närboende kan man förvänta sig att % av närboende kommer att vara mycket störda vid en vibrationsnivå på 12,5 mm/s, (medelvärde från alla sprängningar), vidare menar man att om man kan hålla 95- persentilen under 12,5 mm/s kommer endast 5% av de närboende uppleva att dom är mycket störda. Viktigt för upplevelsen av vibrationen är hur den interfererar med aktivitet (sömn, prat, tv-tittande, läsning etc.). För personer i sina hem är de största problemen att husen skallrar, rädsla (för skada på hus eller hälsa), man blir skrämd

23 22 (51) (överraskad) och för några att aktiviteter störs. Här är det mycket viktigt med goda relationer till allmänhet, information och utbildning. I Tabell 4.5 har man översatt data från luftstötvågor (Siskind m fl 1980b, se kap 4.10) vilket naturligtvis medför stora osäkerheter. I de olika undersökningarna bestämdes inte människors respons från varje händelse utan det gällde den generella upplevelsen från många vibrationstillfällen. I tabell 4.5 listas medelvärde, 95-persentil samt max-värde för de vibrationer som de intervjuade fick uppleva. TABELL 4.5 SISKIND M. FL Andel mycket besvärade (%) Medel (mm/s) 95-persentil (mm/s) Maxvärde (mm/s) Brook m. fl. (1988) anger att erfarenhetsmässigt vet man att klagomål kan uppkomma vid så låga nivåer som 1 mm/s och vid 6 mm/s börjar många att opponera sig. Nedanstående tabell (4.6) avseende upplevelse av sprängningsinducerade vibrationer är sammanställt av Jones och Stokes (2004). Tabellen gäller medelrespons och för en i övrigt tyst och lugn omgivning. TABELL 4.6 JONES OCH STOKES (2004) V max (mm/s) Respons 0,5-2,5 Knappt till tydligt märkbart 2,5-12,5 Tydligt till starkt märkbart 12,5-25 Starkt märkbart till obehagligt Obehagligt till mycket obehagligt Mycket obehagligt till outhärdligt 4.3 Människor är olika känsliga Att problemet med människors störning kontra sprängningsvibrationer är en mycket subjektiv fråga är alla överens om. Redan Jenkins (1955) skriver att man tidigt har konstaterat att störning vid sprängning framförallt är ett psykologiskt problem. Trots detta har man behandlat det som ett fysikaliskt problem då det är där man känt sig kompetent, i framtiden måste man dock ta sig an den psykologiska effekten. Slutligen säger man: Det måste kommas ihåg att en normalperson kan uppleva vibrationer som är en hundradel eller en tusendel av vad som krävs för att skada byggnader. Innan dessa fakta ingår i det allmänna medvetandet kommer de som måste använda sprängning som del i arbetet tveklöst att med jämna mellanrum bli konfronterade med skadeersättningskrav pga. att vibrationer påstås ha skadat byggnader. Detta är krav som oftast har sitt ursprung i människors misstolkningar gällande hur vibrationer fungerar. Jones & Stokes (2004) poängterar att det är viktigt att skilja på medelindividen och individer som kommer att hamna högt eller lågt vid en jämförelse. Tåligast för

24 23 (51) vibrationer är de som har ett ekonomiskt intresse i, eller annan fördel av, verksamheten. Även om dessa upplever en viss störning kommer dessa inte att klaga så länge inte direkt fysisk skada uppstår. På andra sidan av skalan står de individer som är direkta motståndare till projektet, dessa kommer att uppleva störning och också klaga på denna så fort de upplever någon effekt alls. Betydelsen av information och utbildning diskuteras också mycket. Mängden klagomål minskar betydligt om informationen och relationen till närboende är god. 4.4 Människors olika attityder Lusk (2006) och Lusk & Worsey P (2005) fokuserar huvudsakligen på intervjuer av fem grupper: Lekmän som bor nära bergtäkter Lekmän som inte bor nära bergtäkter Civilingenjörer Folk i sprängbranschen Myndighetspersoner Lusk jämför uppfattningar när det gäller hur man ser på vibrationer, olika enheter på gränsvärden etc. med följande slutsatser: Människor är generellt obekväma med sprängning nära sin bostad (gruppen som jobbade med sprängning var neutrala till händelsen, övriga negativa). Decibelskalan (luftstötvåg) upplevs generellt negativt och förvirrande (i relation till alternativet PSI som i Sverige, alltså Pa istället för db) Grupperna med kunskap i ämnet (civilingenjörer och sprängare) var allmänt mer bekväma med företeelsen än övriga grupper vilket visar på betydelsen av kunnande/utbildning/information. Raina m. fl. (2004) undersöker mänsklig respons vid fyra Indiska täkter med följande slutsatser: Vuxna i gruppen år med försörjningsansvar eller nyblivna fastighetsägare är mest känsliga/oroliga för störningar från sprängning. Psykologiska faktorer som skrämsel/rädsla är den vanligaste responsen. Arbetslösa visade liten/ingen oro och var tysta, låginkomsttagare visade antingen ingen oro alternativt mycket stor ängslighet gällande sin egendom. Kvinnor är mindre känsliga än män.

25 24 (51) 4.5 Störning / oro / skrämsel Något man kan notera när man studerar problemet är att människor ofta ställer sig oförstående till begreppet störning. I Kållered utanför Göteborg (Åhrlin m. fl.,1984) säger många intervjuade att begreppet inte är relevant utan man menar att upplevelsen är antingen att föremål i hemmet går sönder eller att man skrämdes av vibrationen. Människor i två bostadsområden intervjuas, Ulla lyckas väg och Högenvägen. Sammanställning av utförda vibrationsmätningar i de två områdena gav förväntade vibrationsnivåer och redovisas som medel och max för de två områdena, se tabell 4.7. Andelen mycket störda finns angivet i tabellen. Inga vibrationsrestriktioner fanns när undersökningarna gjordes. TABELL 4.7 VIBRATIONSNIVÅER KÅLLERED 1984 Område Avstånd till bergtäkt (m) Medelvärde (mm/s) Toppvärde (mm/s) Andel mycket störda (%) Högenvägen: 400 5,5 9,5 18 % Ulla lyckas väg: 600 2,8 4,5 7 % Viktigt att notera är att folk i telefonintervjuerna inte ansåg att uttrycket störning var relevant för upplevelsen. Nästan alla intervjuade uttryckte en stark oro över eventuella byggnadsskador och ungefär hälften angav att de skrämdes. Några uppgav även att glas i skåp hade krossats vid kraftiga vibrationer. Däremot var många tveksamma till frågan om de stördes av vibrationerna. Liknande slutsatser kommer Eltschlager (2002) fram till, folk som klagar blir antingen skrämda (överraskade) eller så misstänker man att hemmet går sönder, man blir alltså inte störd i bemärkelsen svårt att koncentrera sig. Klagomål gällande sprängning är den vanligaste typen av klagomål hos OSM (Office of Surface Mining Reclamation and Enforcement) och RA (State Regulatory Authorities). Anledningen till studien var att många invånare anser att myndigheterna inte tar till vara medborgarnas intressen. I studien gick man igenom 708 klagomål från West Virginia, Kentucky, Virginia och Tennessee samt 1317 (varav 338 från en enda täkt) klagomål från Pennsylvania. 75 % av dessa klagomål gällde störning, vilket här inbegriper skrämmas, höga ljud, oro för skada på hus, föremål på fönsterkarmar flyttar sig, skrämmer barnen etc. Inte heller här används störningsbegreppet i konventionell bemärkelse. 4.6 Byggnaders respons - överföringsfaktor Det finns mycket få exempel på att undersökningar utförts inne i husen där folk befinner sig. Rudenko (2002) noterar detta och kommenterar att ofta är husets respons av större betydelse än storleken på den inkommande vibrationen. Ibland skriver man om överföringsfaktorn, dvs. hur mycket en vibration förändras inuti huset gentemot utanför. Här kan man notera att det är skillnad om man tittar på risk för skada på hus eller mänsklig upplevelse: Mäter man överföringsfaktorn med avseende på skaderisk bör man mäta på den plats i huset där svängningshastigheten är

26 25 (51) som störst. Är det däremot mänsklig upplevelse man fokuserar på så mäts överföringsfaktorn där människan kan uppfatta vibrationen (dvs. på golv). FIGUR 4.3, EXEMPEL PÅ FÖRSTÄRKNING I BYGGNAD FRÅN RUDENKO (2002) Kamperman och Nicholson (1977) mäter överföringsfaktorn med avseende på mänsklig respons. 23 jämförelser vid sammanlagt 18 sprängningstillfällen utfördes och resultatet av undersökningen gav en förstärkningsfaktor på 1,6 vertikalt och 1,04 horisontellt. I Brittisk standard (BS 6472:2, 2008) anges 1.3 som överföringsfaktor. När det gäller förstärkning i byggnader finns ett mycket tydligt samband mellan inkommande frekvenser och konstruktionens egenfrekvens Erfarenheter av komfortmätningar i Sverige. Förhållandet mellan inkommande vibration och respons har mätts upp av Nitro Consult vid ett antal tillfällen. Bergström (2003, 2008) har i två fall mätt inkommande toppvärde (enligt SS ) som sedan jämförts med respons i bjälklag mätt som vägt RMSvärde (enligt SS ). I den första undersökningen (Bergström 2003) mäts tio salvor vid sprängningar i Malmberget. Toppvärde mäts i sockel utomhus medan responsen mäts på vardagsrumsgolvet inne i byggnaden. Utomhus registreras toppvärden mellan 0,9-5,4 mm/s medan RMS-värdena inomhus varierar mellan 0,41-0,97 mm/s. Notera att RMSvärdena är avsevärt lägre än inkommande toppvärde (dvs. dämpning, inte förstärkning). Man kan också notera att om man försöker korrelera värden, se figur 4.4, kan man se att responsen är lägre vid höga inkommande värden. Detta kan antas bero på att toppvärden sannolikt uppstår som spikar (kortvariga händelser). Eftersom RMS-värdet innebär att man medelvärdesberäknar signalen (i SS under tiden 1 sekund) så kommer kortvariga toppar att filtreras bort och resultatet från olika salvor med samma laddningsförutsättningar blir mer lika.

27 26 (51) Figur 4.4. jämförelse topp- /RMS-värde vid mätningar i Malmberget, efter Bergström I den andra undersökningen mäts två salvor vid en sommarstuga i Vilhelmina kommun, sprängningarna sker här vid en bergtäkt, se tabell 4.8. TABELL 4.8 Toppvärde (mm/s) SS ,85 3,6 2,35 4,4 RMS-värde (mm/s) SS Här kan man notera att det inte verkar finnas någon tydlig koppling mellan inkommande toppvärde och komfortvärde inne i huset. Förstärkningen av vibrationen inomhus är dessutom relativt kraftig. Huset är i detta fall en relativt slank konstruktion grundlagt på plintar av natursten och man kan anta att huset på denna grundläggning lätt kommer i svängning. Bedömningen i rapporten var att värdet inomhus hade varit betydligt lägre om huset hade varit ett mer normalt bostadshus. Orsaken till att RMS-värdet går upp när toppvärdet går ner kan vara flera. Exv. kan en utdragen tändplan innebära att huset påverkas under längre tid och därför kommer mer i svängning, man kan också tänka sig att en förändrad tändplan förändrar frekvensinnehållet i inkommande vibration i en negativ riktning med avseende på huskonstruktionen. 4.7 Byggnaders respons - akustisk respons Birch m. fl. (2007) menar att det finns ett fenomen som har stor betydelse för uppfattningen av vibrationen men som oftast ignoreras i dessa sammanhang. Detta fenomen kallar dom akustisk respons, inkommande lågfrekventa vibrationer i byggnaden kan ge upphov till mer högfrekvent (hörbar) resonans, exempelvis s.k. rattling (huset skallrar).
