1 Anvisningar för skyltning vid Motala kommuns verksamheter Motala kommun Version

2 Beslutsinstans: Kommunens ledningsgrupp Datum: Reviderande instans: Datum: Gäller från: Diarienummer: 15/KS 0349 Paragraf: Diarienummer: Paragraf: Innehåll En tydlig skyltning skapas genom samverkan 3 Roller och ansvar 3 Lagar och regler 4 Grafiska riktlinjer 5 Färger 5 Typsnitt 5 Entréskyltar 6 Skyltning på glas 7 Hänvisningsskyltar 8 Tillgänglighetsanpassade skyltar 9 Orienteringsskyltar 10 Fasadskyltar 12 Enbart logotype 13 Informationsskyltar 14 Utformning 14 Flera skyltmoduler 16 Skyltar i trafikerad miljö 18 2

3 En tydlig skyltning skapas genom samverkan Det ska vara lätt för besökare att hitta till kommunens olika verksamheter. Därför ska lokalerna vara tydligt skyltade, både invändigt och utvändigt. Detta skyltprogram visar hur skyltarna ska se ut och ger råd och stöd till dig som ska planera och beställa dem. Kommunen strävar efter att profilera sig och uppträda som en enhet mot invånarna. Motala kommun ska därför vara huvudavsändare. Undantag görs för kommunens helägda bolag. Roller och ansvar Verksamheten Verksamheten ansvarar för att skyltningen följer Motala kommuns skyltprogram och att skyltarna tillverkas av de leverantörer vi har ramavtal med. Varje verksamhet ansvarar för att skyltarna har rätt information (enhetens eller verksamhetens namn) och att korrekturläsning sker. Verksamheten står för samtliga kostnader för skyltarna och eventuell belysning (bygglovavgift, montering, drift och underhåll, nedmontering och bortforsling). Fastighetsägaren Beslut om skyltning tas efter samråd med fastighetsägaren. Kontaktperson hos fastighetsägaren är alltid fastighetsförvaltaren. Tillstånd från fastighetsägare måste finnas innan skylt monteras. Verksamheten ansvarar för att tillståndet erhålls. Bygglov och tillstånd Bygglov krävs för att sätta upp eller väsentligen ändra skyltar inom områden med detaljplan. Bygglov behövs endast för skyltar utomhus. Kontrollera alltid med samhällsbyggnadskontorets bygglovsenhet om din skylt behöver bygglov innan du beställer skylten. Gör det i god tid, ett bygglov kan ta upp till två månader. Fastighetsägaren måste ge tillstånd att sätta upp skyltar på och inom sin fastighet eller mark. Om skylten ska placeras på offentlig plats eller vägområde krävs beslut eller tillstånd hos väghållaren eller Polisen. Om kommunen äger den offentliga platsen, söker du tillstånd hos Polisen. Arkitekten Vid om- eller nybyggnation kan arkitekten få i uppdrag av beställaren (projektansvarig eller verksamheten), att producera ett skyltprogram för byggnaden. Kommunen har som hyresgäst rätt att vara delaktig i utformningen av skyltningen så att den stämmer överens med kommunens skyltprogram. Tillgänglighet Diskutera gärna tillgänglighetsaspekter med Kommunala Handikapprådet (KHR). Kommunens kommunikationsenhet Kommunikationsenheten ansvarar för kommunens grafiska profil och skyltprogram. Kontakta kommunikationsenheten för att få allmänna råd och stöd under produktionen (om utformning och korrekturläsning). Grafisk formgivare Den grafiska formgivare eller byrå som kommunen har ramavtal med ska anlitas för att skapa original till skyltar utifrån kommunens skyltprogram. Skyltproducenten Skyltarna tas fram i samråd med skyltproducenten. Företaget som producerar skyltar med punktskrift ska ha kompetens för korrekturläsning. 3

4 Lagar och regler Flera lagar och regler reglerar var och hur man får skylta. Det är väglagen, vägmärkesförordningen, naturvårdslagen, plan- och bygglagen samt allmänna ordningsstadgan. Dessa lagar förutsätter många bedömningar vid tillämpningen. Plan- och bygglagen ger kommunerna stort inflytande över den egna miljön. Bedömningarna ska ta hänsyn till omständigheter i det enskilda fallet. Men det är fördelaktigt för alla parter att likartade skyltar bedöms efter samma principer. Därför är också ett grafiskt profilprogram viktigt för att skapa en gemensam identitet och stärka bilden av kommunen som en professionell organisation. 4

5 Grafiska riktlinjer Skyltar utformas i enlighet med Motala kommuns grafiska profil. Logotyp, färgpalett, typografi och grafiskt element (till informationsskyltar) utgör grunden. Kommunens identitetsfärger Kommunens grafiska manual finns på kommunens hemsida: Färger Alla Motala kommuns identitetsfärger får användas vid produktion av skyltar. Färgbandet under logotypen är alltid 100 % av identitetsfärgen. Vid behov av bakgrundsfärg används 30 % av samma identitetsfärg som i färgbandet. Undantag är den röda färgen, Pantone 2347, där 25 % av färgbandet används som bakgrundsfärg. Undvik gröna färger vid inomhusanvändning, då det kan förvälas med nödskyltar. Typsnitt Typsnitten som används i skyltar är Brauer Neue Bold, Helvetica och för pilsymboler Wingdings. Pantone 306 C: 75 M: 0 Y: 7 K: 0 R: 0 G: 184 B: 224 Pantone 376 C: 54 M: 0 Y: 100 K: 0 R: 132 G: 189 B: 0 Pantone 382 C: 28 M: 0 Y: 100 K: 0 R: 196 G: 214 B: 0 Pantone 2347 C: 0 M: 88 Y: 100 K: 0 R: 225 G: 6 B: 0 Pantone 151 C: 0 M: 60 Y: 100 K: 0 R: 255 G: 130 B: 0 Pantone 7409 C: 0 M: 31 Y: 100 K: 0 R: 240 G: 179 B: 35 5

6 Plan- och miljöförvaltningen Bygglovenheten Plan 2 Öppettider Måndag - fredag Tel: Lantmäterienheten Plan 3 Öppettider Måndag - fredag Tel: Socialförvaltningen Sociala Resursverksamheten Plan 4 Öppettider Måndag - fredag Tel: Sociala Resursverksamheten IT-enheten Entréskylt enkel Löneenheten Bemanningsenheter socialförvaltningen Förvaltningsledning och förvaltningsstab Entréskylt fler än en verksamhet ß Entréskylt utökad, samt fler än en verksamhet Entréskyltar Entréskyltar visar vilka verksamheter som bedrivs inom fastigheten eller området och kan placeras både utom- och inomhus. Kommunens verksamheter ska tydligt namnges på dessa skyltar. Verksamhetens öppettider eller annan användbar information bör anges vid entrén. Som beteckning för våningsplan används plan -2, -1, 0, 1, 2 och så vidare. Samtliga identitetsfärger från den grafiska profilen kan användas. Färgbandet bakom verksamhetsnamnet är 100 % och bakgrundsplattan bakom övrig tet utgör 30 % av samma färg. Undantag är den röda färgen, Pantone 2347, där 25 % av färgbandet används som bakgrundsfärg. De gröna färgerna bör undvikas på inomhusskyltar då de kan förvälas med nödskyltar. 6

7 Servicecenter Öppettider Måndag - onsdag Torsdag Fredag Skyltning på glas Skyltning på glas På en glasdörr använder vi inte bården. Här använder vi utskuren tet i vinyl eller fönsterdekor. Logotypen placeras i överkant med övrig information i typsnitt Helvetica som på utökade entréskyltar. Entréskylt enkel Sociala Resursverksamheten Färgplatta 100% Typsnitt Brauer Neue Tetens -höjd () bestämmer marginalbredden Obs! Logotypens marginalbredd har halv -höjd i ovan- och nederkant Plan- och miljöförvaltningen Bygglovenheten Plan 2 Öppettider Måndag - fredag Tel: Vid behov av bakgrundsplatta: Färgplatta 30% av den valda identitetsfärgen. Undantag: Färgplatta 25% när vald identitetsfärg är Pantone Anpassningsbar fontstorlek, beroende på behov. Typsnitt Helvetica, svart tet. Entréskylt utökad 7

8 Bildningsförvaltningen Bygglovsenheten Lantmäterienheten Bildningsförvaltningen Bygglovsenheten ã æ à Lantmäterienheten Hänvisningsskyltar Verksamheter som har eterna besökare ska ha intern skyltning. I trapphus, utanför hissar och i korridorer där besökare kan göra ett vägval, ska en skylt visa vägen. Varje enhet, rum, lokal och sammanträdesrum, etc. som har eterna besökare ska vara tydligt skyltade. Wingdings æ ä à á ã ß â Samtliga färger från den grafiska profilen kan användas till hänvisningsskyltar med undantag för de gröna färgerna inomhus. Grönt bör inte användas på skyltar inomhus då de kan förvälas med nödskyltar. Skyltar som hör ihop, det vill säga i en byggnad, på ett våningsplan eller för en verksamhet ska ha samma färg. Hänvisningsskylt Bildningsförvaltningen Färgplatta 100% Typsnitt Brauer Neue Tetens -höjd () bestämmer marginalbredden æ Obs! Hänvisningspil har halv -höjd i marginalbredd För att tydliggöra riktning på skyltar används pilsymbolerna i typsnittet Wingdings. Logotypen används inte på hänvisningsskyltar. 8

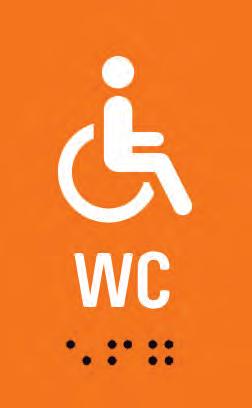

9 Tillgänglighetsanpassade skyltar Den skyltning som kommunen ansvarar för ska vara tillgänglighetsanpassad, det vill säga utformad så att personer med olika funktionsnedsättningar kan orientera sig. Tillgänglighetsanpassade skyltar kan antingen vara taktila eller ha punktskrift. Punktskriften bör läggas direkt nedanför teten och ska utformas enligt svensk standard. Taktil skyltning innebär att teten är upphöjd så att besökaren kan känna teten med fingrarna. Enligt Boverkets riktlinjer bör orienterande skyltar i publika lokaler och på allmänna platser kompletteras antingen med bokstäver i upphöjd relief eller punktskrift eller båda formerna. I Motala kommun ska entréskyltar inomhus i publika lokaler, där inte bara brukare utan också allmänheten rör sig, kompletteras med punktskrift, alternativt vara taktila och eller både taktila och med punktskrift. Skyltar med symboler, så kallade piktogram, underlättar för personer med nedsatt kognitiv förmåga och för personer som inte kan svenska språket. De symboler som ska användas bör i första hand vara symboler som redan finns och ofta används. Piktogram används vanligen för skyltning av toaletter, hissar och trappor. De kan vara icke-taktila eller taktila. Vilket man väljer beror på verksamhetens behov. Skylt med symbol/piktogram Versalhöjden (X) bestämmer marginalbredden. Hel för tet. Halv för ikon. 9

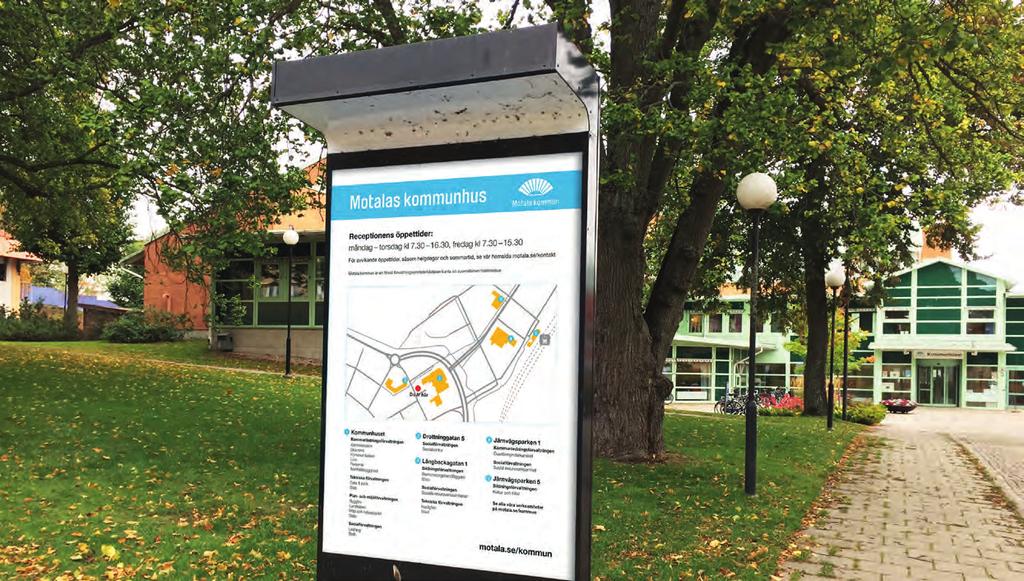

10 Motalas kommunhus Receptionens öppettider: måndag torsdag kl , fredag kl För avvikande öppettider, såsom helgdagar och sommartid, se vår hemsida motala.se/kontakt Motala kommun är ett finskt förvaltningsområde/motalan kunta on suomalainen hallintoalue Du är här 1 Kommunhuset 2 Drottninggatan 5 4 Kommunledningsförvaltningen Socialförvaltningen Administration Socialkontor Ekonomi Kommunikation 3 Personal Samhällsbyggnad Plan- och miljöförvaltningen Bygglov Lantmäteri Miljö och hälsoskydd Stab Socialförvaltningen Ledning Stab Tekniska förvaltningen Gata & park Stab Städ Långbackagatan 1 Bildningsförvaltningen Barnomsorgshandläggare Stab Kommunledningsförvaltningen Lön Socialförvaltningen Sociala resursverksamheten Tekniska förvaltningen Fastighet 5 Järnvägsparken 1 Kommunledningsförvaltningen Överförmyndarkansliet Socialförvaltningen Social resursverksamhet Järnvägsparken 5 Bildningsförvaltningen Kultur och fritid Se alla våra verksamheter på Orienteringsskylt med en större mängd information. Orienteringsskyltar På större områden kan orienteringsskyltar behövas för att hjälpa besökaren att hitta rätt. Samtliga identitetsfärger från den grafiska profilen kan användas. Färgbandet bakom verksamhetsnamnet är 100%. som utgör 30% av den valda identitetsfärgen användas som på entréskyltar (sid 6). Undantag är den röda färgen, Pantone 2347, där 25 % av färgbandet då används som bakgrundsfärg. Vid en större mängd information används vit bakgrund för bästa läsbarhet. Vid en mindre mängd information kan en bakgrundsplatta 10

11 Typsnitt Brauer Neue Färgband 100% Marginalbredden på sidorna anpassas efter skyltens innehåll Tetens -höjd () bestämmer marginalbredden i ovan- och nederkant Obs! Logotypens marginalbredd har halv -höjd i ovanoch nederkant Motalas kommunhus Receptionens öppettider: måndag torsdag kl , fredag kl För avvikande öppettider, såsom helgdagar och sommartid, se vår hemsida motala.se/kontakt Motala kommun är ett finskt förvaltningsområde/motalan kunta on suomalainen hallintoalue Anpassningsbar fontstorlek, beroende på behov. Typsnitt Helvetica. 2 1 Du är här 1 Kommunhuset 2 Drottninggatan 5 4 Järnvägsparken 1 Kommunledningsförvaltningen Socialförvaltningen Administration Socialkontor Ekonomi Kommunikation 3 Långbackagatan 1 Lön Personal Bildningsförvaltningen Samhällsbyggnad Barnomsorgshandläggare 5 Stab Tekniska förvaltningen Gata & park Socialförvaltningen Stab Sociala resursverksamheten Plan- och miljöförvaltningen Tekniska förvaltningen Bygglov Fastighet Lantmäteri Städ Miljö och hälsoskydd Stab Socialförvaltningen Ledning Stab Kommunledningsförvaltningen Överförmyndarkansliet Socialförvaltningen Social resursverksamhet Järnvägsparken 5 Bildningsförvaltningen Kultur och fritid Se alla våra verksamheter på Vit bakgrund används vid större mängd information. Vid mindre mängd information kan bakgrundsplatta i 30% av färgbandet bakom logotypen användas. Undantag: Bakgrundsplattan är 25% när Pantone 2347 används. Orienteringsskylt med en större mängd information 11

12 Carlsunds utbildningscentrum Simhall Platengymnasiet Fasadskyltar Fasadskyltar sitter på fastighetens fasad väl synligt för besökare och förbipasserande. Syftet med fasadskyltar är i första hand att underlätta för besökare att hitta verksamheten. Fasadskyltar är en del av byggnadens utformning och bör anpassas till byggnadens stil och karaktär. En estetiskt tilltalande lösning med separata, utskurna bokstäver som monteras individuellt på fasaden kan med fördel användas. En enkel och billigare lösning är en plåtskylt som dekoreras med så kallad folie. Skyltarna görs då i 100 % av identitetsfärgen. Samtliga identitetsfärger från den grafiska profilen kan användas. Skyltar som hör ihop, det vill säga på en byggnad eller för en verksamhet ska ha samma färg. Till två av identitetsfärgerna (Pantone 382 och 7409) rekommenderas svart tet och till övriga används vit tet. Se eempel nedan. Fasadskyltar med olika identitetsfärger Skogsgläntan Skogsgläntan Skogsgläntan Skogsgläntan Skogsgläntan Skogsgläntan 12

13 Fasadskylt med enbart logotype. Enbart logotype Vid kommunhuset och verksamhetslokaler där behovet av att lyfta den organisatoriska tillhörigheten på fasadskylten inte är lika stort används endast logotypen. Förvaltnings- och verksamhetsnamn framgår istället på entréoch hänvisningsskyltar. Fasadskylt Färgplatta 100% Skogsgläntan Typsnitt Brauer Neue Tetens -höjd () bestämmer marginalbredden Obs! Logotypens marginalbredd har halv -höjd i ovan- och nederkant 13

14 Hej där! Vi lägger ledningar för vatten och avlopp samt bygger en ny gång- och cykelbana. Finn din nya framtid här! Hej där! Just nu är det lite rörigt här. Men snart står en ny stadsdel med 400 nya bostäder klar. Färdigt december 2019 I samarbete med Informationsskyltar vid större arbeten. Informationsskyltar Kommuninvånarna är intresserade av vad som händer i den fysiska miljön i kommunen. Det ger oss en möjlighet att informera om vad vi gör på plats. Det finns flera sätt att informera om detta. Ett utmärkt sätt är att sätta upp en informationsskylt väl synlig för förbipasserande i anslutning till större arbeten. Informationen upplevs som en god service av invånarna. Utformning Våra informationsskyltar ska alltid innehålla ett grafiskt element i form av en vit pratbubbla. Budskapet kan med fördel inledas med orden Hej där!. En inledning som skapar igenkänning med ett positivt tilltal för mottagaren. Undantaget är skyltar i trafikerad miljö, som har särskilda riktlinjer. Läs mer på sid 18. Kommunens webbadress står alltid under pratbubblan och solfjädern placeras i nedre högra hörnet. Samtliga färger från den grafiska profilen kan användas som bakgrund och om så önskas även bild. Till dessa basskyltar, med vit pratbubbla, kan flera skyltar/moduler adderas. Läs mer på sid 16. Det är brukligt att företag som ansvarar för byggnation och utför arbete, marknadsför sig på egna skyltar eller med sina logotyper på en vit tilläggsplåt underst på skylten. Kontakta kommunikationsenheten på kommunikation@motala.se, för mall till informationsskyltar. 14

15 Budskapet inleds med fördel med orden Hej där! (Undantag trafikerad miljö, se sid 18) Vit pratbubbla används som grafiskt element Hej där! Vi lägger ledningar för vatten och avlopp samt bygger en ny gång- och cykelbana. Finn din nya framtid här! Anpassningsbar fontstorlek, beroende på behov. Svart tet. Typsnitt Brauer Neue. Färgplatta 100% Webbadress står under pratbubblan. Den vita solfjädern placeras i nedre högra hörnet. Hej där! Just nu är det lite rörigt här. Men snart står en ny stadsdel med 400 nya bostäder klar. Färdigt december 2019 Sjöstadslogotypen kan adderas när man vill förstärka platsvarumärket. Bakgrundsbild Eventuella entreprenörers logotyper placeras på vit tilläggsplåt. I samarbete med Basskyltar med konceptet Hej där 15

16 Hej där! Just nu är det lite rörigt här. Men snart står en ny stadsdel med 400 nya bostäder klar. Finn din nya framtid här! Basskylt med information. Bildskylt som komplement till basskylt. Flera skyltmoduler I vissa miljöer har mottagaren möjlighet att stanna och läsa mer information. Här kan ytterligare tet- och bildskyltar/-moduler adderas till basskylten. Basskylten innehåller alltid det grafiska elementet vita pratbubblan och med fördel de inledande orden Hej där! i budskapet. Kommunens webbadress står alltid under pratbubblan. När flera skyltmoduler samspelar placeras den vita solfjädern på sista modulen till höger i dess nedre, högra hörn. Den här typen av informationstavlor lämpar sig till eempel att fästa direkt på byggstängsel. Hej där! Just nu är det lite rörigt här. Men snart står en ny stadsdel med 400 nya bostäder klar. Finn din nya framtid här! Eventuell rubrik Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud eercitation ullamco laboris nisi ut aliquip e ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Eempel på en basskylt som har kompletterats med både tet- och bildskyltsmoduler. 16

17 Vit pratbubbla används som grafiskt element Basskylt med pratbubbla Hej där! Just nu är det lite rörigt här. Men snart står en ny stadsdel med 400 nya bostäder klar. Finn din nya framtid här! Färgplatta 100% Webbadress står alltid under pratbubblan. Anpassningsbar fontstorlek, beroende på behov. Svart tet. Typsnitt Brauer Neue. En bildmodul kan adderas till basskylten. Den vita solfjädern ska alltid placeras i nedre högra hörnet. Hej där! Just nu är det lite rörigt här. Men snart står en ny stadsdel med 400 nya bostäder klar. Finn din nya framtid här! Eventuell rubrik Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud eercitation ullamco laboris nisi ut aliquip e ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Sjöstadslogotypen kan adderas när man vill förstärka platsvarumärket. Tetmodul med kompletterande tet. Anpassningsbar fontstorlek, beroende på behov. Typsnitt Helvetica. Den vita solfjädern ska alltid placeras i nedre högra hörnet. Överst: Basskylt som har kompletterats med en bildmodul Nederst: Basskylt som har kompletterats med både tet- och bildmodul 17

18 Vi bygger en ny cirkulationsplats Klart våren , motala.se/stadsplanering I samarbete med Informations-/byggskylt i trafikmiljö med hastigheter över 30 km/h Skyltar i trafikerad miljö På en bygg- och anläggningsplats, i trafikmiljö med hastigheter över 30 km/h, ska skyltens information hållas så kortfattad som möjligt på grund av säkerhetsskäl. Obs! Den vita pratbubblan används som på övriga informationsskyltar men utan teten Hej där!. Detta för att hålla budskapet så kort som möjligt. Huvudbudskapet bör vara ma tre rader. Följande information ska finnas med: Vilket arbete som utförs När arbetet beräknas vara klart Vem som är beställare och vem som är entreprenör Telefonnummer och webbadress för mer information 18

19 Typsnitt Brauer Neue Vi bygger en ny cirkulationsplats Klart våren , motala.se/stadsplanering Färgplatta 100% eller bakgrundsbild Huvudbudskapet anpassas till ma tre rader Webbadress står under pratbubblan Den vita solfjädern placeras i nedre högra hörnet Ev. entreprenörers logotyper placeras på vit tilläggsplåt I samarbete med Informations-/byggskylt i trafikerad miljö med hastigheter över 30 km/h 19
