Genomför utbytet i följande ordning:

Transkript

1 Så byter du främre stötdämpare på Genomför utbytet i följande ordning: 1 Byt alltid ut båda stötdämparna samtidigt när du ska laga dem på din bil. 2 Dra åt parkeringsbromsspaken. 3 Placera kilblocken under de bakre hjulen. Lossa på hjulmonteringens bultar. 4 5 Höj bilens främre del och säkra fästdelarna. Ta bort de främre hjulen. 1 15

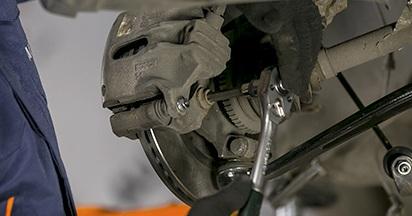

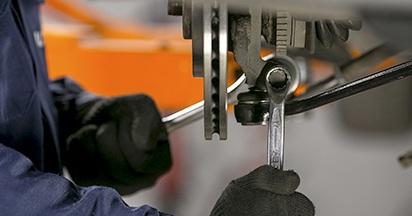

2 Skruva loss bromsokets fästelement 7 AutoDoc rekommenderar: Fäst bromsoket vid fjädringen eller karossen med trådar på din Peugeot 206 utan att råka koppla loss bromsslangen för att förhindra läckage i bromssystemet. Tryck inte på bromspedanel efter du tagit bort bromsbeläggen då detta leder till att kolven hoppar ur bromscylindern och bromsvätska börjar läcka då på grund av tryckfall i systemet. Avlägsna bromsoket Skruva loss krängningshämmarlänkens övre fästelement. 2 15

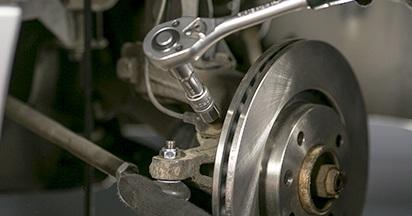

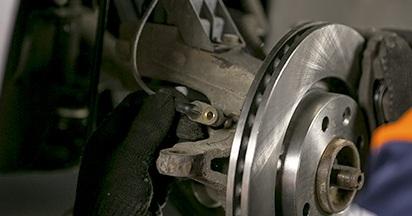

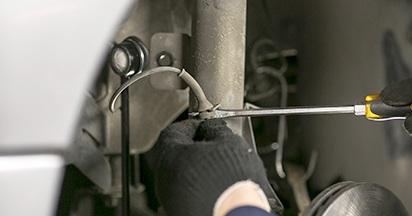

3 Skruva loss ABS-sensorns fästelement från styrspindeln Koppla loss fästelementet från ABS sensorns kabel från fjäderstöttan. 3 15

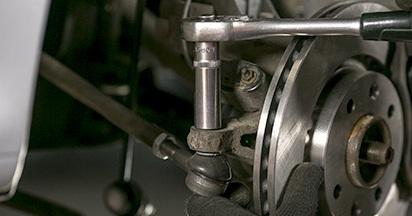

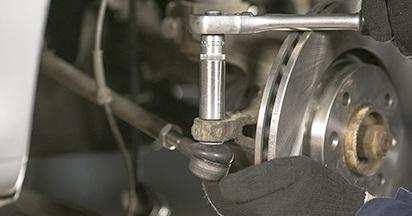

4 Skruva loss ABS kabelhållaren Använd ett specialverktyg och tryck ut styrstångsänden ur styrspindeln. 13 Skruva loss hjulnavets fästmutter. 4 15

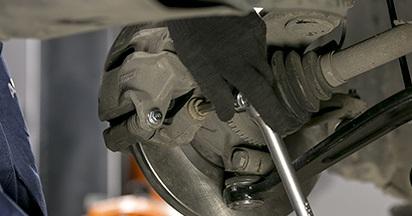

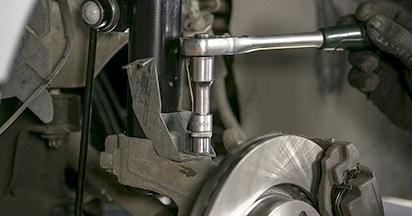

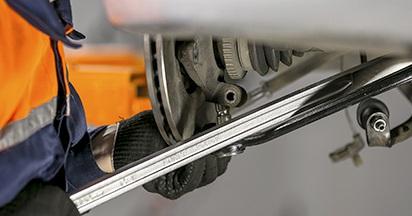

5 14 Skruva loss kulledets fästelement från styrspindeln. 16 Avlägsna drivaxeln från hjulnavet. 18 Koppla loss styrspindeln från fjäderbenet. 15 Avlägsna kulledet från styrspindeln. 17 Skruva loss nedre fästelementet från fjäderstöttan. 19 Öppna motorhuven. 5 15

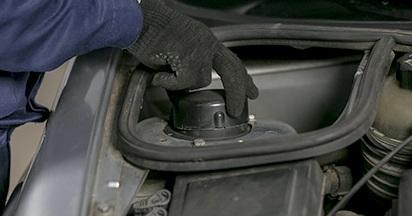

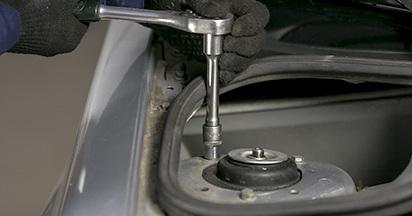

6 Avlägsna skyddskåpan från fjäderstöttans montering Skruva loss fjäderbenets övre fästen Avlägsna fjäderbenet. 6 15

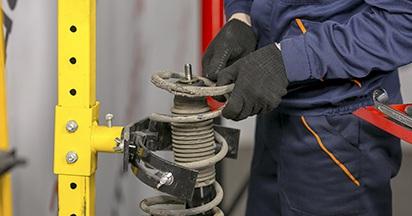

7 23 AutoDoc rekommenderar: Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll. Kontrollera att fjädern sitter i rätt läge i behållaren. Kontrollera att fjäderspolarna sitter tätt i låshandtagen. Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg. 24 Komprimera fjädern. 25 Skruva loss toppfsäten från stötdämparens montering Avlägsna övre anordningen, stödlagret och övre fjäderskål. 7 15

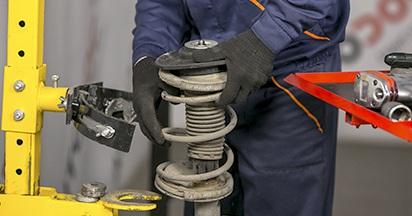

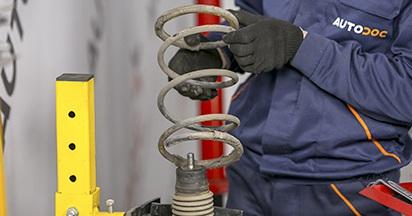

8 Avlägsna fjädern. Avlägsna stötdämparens dammskyddshylsa från stötstoppet. AutoDoc rekommenderar: Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov. Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger. 8 15

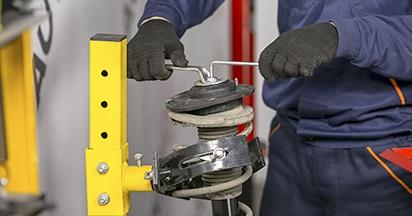

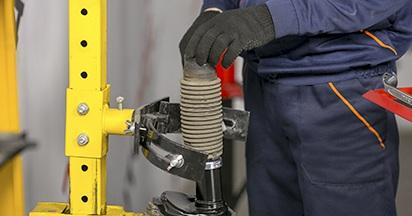

9 29 Installera ny stötdämpare på specialanordningen för att montera fjädern Installera dammhylsan och stötstoppet på den nya stötdämparen 32 Komprimera fjädern. Installera fjädern Installera topphållaren, fjäderbenlagrets hållare och övre fjäderskålen. 9 15

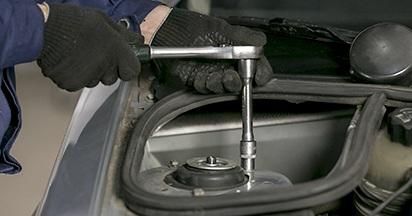

10 Dra åt fjäderstöttans monterings övre fästelement Installera fjäderbenet inne i hjulhuset. Dra åt fjäderbenets övre montering

11 37 Installera skyddskåpan på fjäderstöttans montering. 39 Installera styrspindeln på fjäderstöttan. 41 Montera drivaxeln i hjulnavet. 38 Stäng motorhuven. 40 Dra åt stötdämparens nedre stötfästen Koppla kulledet till styrspindelns styrarm och installera kulledets fästbultar

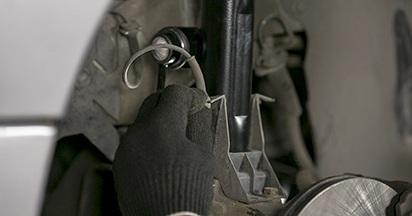

12 Installera bromsoket och justera den Dra åt krängningshämmarlänkens övre fästelement. 45 Dra åt ABS kabelhållaren. 46 Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan

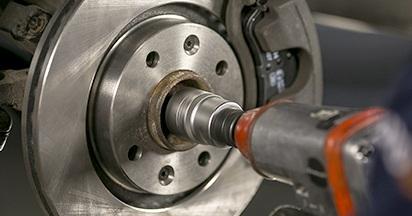

13 Koppla tillbaka ABS-sensorn till styrspindeln Koppla parallellstagsänden till styrspindeln och dra åt den Dra åt navmuttern

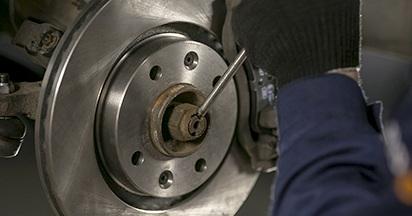

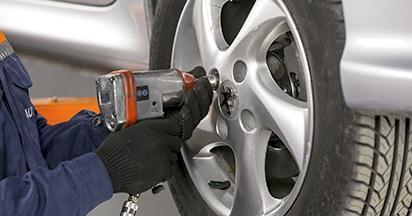

14 50 Lås fast muttern. 51 Installera hjulet. 52 Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna Videoguider Se våra detaljerade filmer på hur du lagar din. Se filmguider. AutoDoc online Vi hoppas att du fick nytta av informationen! Högsta kvalitativa stötdämpare till din bill finns nu hos AutoDoc. Gå till webbsidan
