1 NÄTVERKSKAMERA Bruksanvisning PNM-9VQ SLA-2M24Q/2M28Q/2M36Q/ 2M6Q/5M37Q/5M46Q/5M7Q

2 Nätverkskamera Bruksanvisning Upphovsrätt 28 Hanwha Techwin Co., Ltd. Med ensamrätt. Varumärke Alla varumärken häri har registrerats. Namnet på den här produkten och övriga varumärken som omnämns i den här manualen är ett registrerat varumärke som tillhör respektive företag. Begränsning Upphovsrätten till det här dokumentet är begränsad. Under inga omständigheter får det här dokumentet reproduceras, distribueras eller ändras, helt eller delvis, utan föregående formellt godkännande. Friskrivningsklausul Hanwha Techwin gör sitt bästa för att se till att innehållet i det här dokumentet är korrekt, men någon garanti för det ges inte. Användningen av det här dokumentet och konsekvenserna av det ligger på användarens ansvar. Hanwha Techwin kan ändra innehållet i detta dokument utan föregående meddelande. Utseendet och specifikationerna kan ändras utan föregående meddelande. Initialt administratörs-id är admin och lösenordet ska ställas in vid första inloggningen. Ändra lösenordet var tredje månad för att säkert skydda den personliga informationen och för att förhindra skada från informationsstölden. Observera att det är ananvändarens ansvar att bibehålla säkerheten och andra problem som orsakas av fel hantering av lösenordet.

3 översikt Viktiga Säkerhetsanvisningar. Läs de här instruktionerna. 2. Behåll de här instruktionerna. 3. Dölj alla varningar. 4. Följ alla instruktioner. 5. Använd inte apparaten nära vatten. 6. Rengör den nedsmutsade ytan på produkten med en torr eller fuktig, mjuk trasa. (Använd inte rengöringsmedel eller kosmetiska produkter som innehåller alkohol, lösningsmedel, ytaktiva ämnen eller oljebeståndsdelar eftersom dessa kan orsaka skador på produkten.) 7. Blockera inga ventilationsöppningar, installera i enlighet med tillverkarens anvisningar. 8. Installera inte nära några värmekällor, såsom element, värmeaggregat, spisar eller motsvarande apparater (inklusive förstärkare) som producerar värme. 9. Bryt inte mot säkerhetsreglerna för den polariserade eller jordade kontakten. En polariserad kontakt har två blad som är bredare än de andra. En jordad kontakt har två blad och ett tredje jordningsstift. Det breda bladet eller det tredje stiftet finns för din säkerhet. Om den medföljande kontakten inte passar i uttaget ska du kontakta en elektriker för att byta det gamla uttaget.. Skydda strömsladden från att utsättas för tryck på grund av att du går på den, eller att den kläms, samt skydda bekväma recepterorer och den punkt där de går ut ur apparaten.. Använd bara tillbehör/accessoarer som specificeras av tillverkaren. 2. Använd bara med kundvagn, stativ, konsol eller bord som specificeras av tillverkaren eller säljs med apparaten. När en kundvagn används ska du vara försiktig när du flyttar kundvagnen/apparaten för att undvika att skada den till följd av att den välter. 3. Koppla från den här apparaten under åskväder eller när den inte används under längre perioder. 4. Överlåt all service åt behörig personal Service krävs när apparaten har skadats på något sätt, exempelvis då en elsladd eller kontakt har skadats, vätska har spillts ut eller föremål har ramlat ned på apparaten, om apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har fallit. 5. Den här produkten är avsedd att levereras av en listad strömtillförselenhet med märkningen Klass 2 eller LPS och med effekt från PoE,.6A. (PNM-9VQ) 6. Om du använder för mycket kraft vid installation av produkten kan kameran skadas och sluta fungera som den ska. Om du installerar produkten med tvång, med verktyg som inte är godkända, kan produkten skadas. 7. Installera inte produkten på en plats där kemiska ämnen eller oljeångor förekommer eller kan alstras. Eftersom ätbara oljor, såsom sojabönsolja, kan skada eller förvrida produkten, får du inte installera produkten i köket eller nära köksbordet. Det kan orsaka skada på produkten. 8. Vid installation av produkten ska du vara försiktig så du inte låter produktens yta fläckas ned av kemiska medel. Vissa kemiska lösningsmedel, såsom rengöringsmedel eller vidhäftningsmedel, kan orsaka allvarlig skada på produktens yta. 9. Om du installerar/demonterar produkten på ett annat sätt än det som rekommenderas kan produktionsfunktionerna/prestandan inte garanteras. Installera produkten genom att hänvisa till Installation & anslutning i bruksanvisningen. 2. Installation eller användning av produkten i vatten kan orsaka allvarlig skada. VARNING FÖR ATT MINSKA RISKEN FÖR BRAND OCH ELEKTRISK KORTSLUTNING SKA DU INTE UTSÄTTA PRODUKTEN FÖR REGN ELLER FUKT. FÖR INTE IN NÅGRA METALLFÖREMÅL I VENTILATIONSGALLREN ELLER I ANDRA ÖPPNINGAR PÅ ENHETEN. Apparaten får inte utsättas för droppar eller fukt och därför skall inte föremål som innehåller vatten, exempelvis vaser, placeras på apparaten. Produkten måste fästas på ett säkert sätt i väggen/taket och enligt installationsinstruktionerna, för att förhindra skador. OBSERVERA OBSERVERA RISK FÖR ELEKTRISKA STÖTAR ÖPPNA INTE OBSERVERA : MINSKA RISKEN FÖR ELEKTRISK KORTSLUTNING. TA INTE BORT SKYDDET (ELLER BAKSIDAN). DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA ALLA REPARATIONER ÅT KVALIFICERAD PERSONAL. FÖRKLARING AV GRAFISKA SYMBOLER Blixtsymbolen med pilsymbol, inom en likformig triangel, är avsedd att varna användaren för att det finns farlig spänning inom produktens infattning, som är tillräckligt stark för att utföra en risk för att personer ska utsättas för kortslutning. Utropstecknet inom en likformad triangel är avsett att informera användaren om att det finns viktiga drifts- och underhållsanvisningar (service) i litteraturen som medföljer produkten. översikt Svenska _3

4 översikt Klass konstruktion En apparat med KLASS konstruktion ska anslutas till ett jordat EL-uttag. Batteri Batterier (löstagbart batteri eller installerat) får inte utsättas för extrem hetta, t.ex. direkt solljus eller eld. Frånkopplingsenhet Koppla från kontakten från apparaten om den är trasig. Kontakta en reparatör som finns i närheten. Om du befinner dig utanför USA kan det användas en HAR-kod från en godkänd myndighet som är engagerad i tillbehörsmontering. OBSERVERA Explosionsrisk om batteriet ersätts med ej korrekt sort. Kassera använda batterier enligt instruktionerna. De här serviceanvisningarna ska bara användas av kvalificerad servicepersonal. För att minska risken för elektrisk kortslutning ska du inte utföra någon annan service än den som finns i användaranvisningarna om du inte är behörig för det. Produktens CVBS-utterminal medföljer för att förenkla installationen och rekommenderas inte för övervakningsändamål. Använd ingångsströmmen med bara en kamera och koppla bort alla andra enheter. ITE ska endast anslutas till PoE-nätverk utan dirigering till den yttre anläggningen. Läs följande rekommenderade säkerhetsföreskrifter noggrant. yplacera inte den här apparaten på en ojämn yta. yinstallera inte på en yta där den utsätts för direkt solljus, nära värmeaggregat eller på en mycket kall plats. yplacera inte den här apparaten i närheten av ledande material. yförsök inte utföra service på apparaten själv. yställ inte ett glas vatten på produkten. yinstallera inte produkten nära några magnetiska källor. yblockera inte ventilationsöppningarna. yplacera inte tunga föremål på strömsladden. yanvänd skyddshandskar när du monterar/nedmonterar kameran. Den höga temperaturen på kamerans yta kan orsaka brännskador. Bruksanvisningen är en vägledningsbok för hur du använder produkterna. Användarsymbolerna i boken har följande betydelser. yreferens : När det gäller att erbjuda information för att fungera som en hjälp för produktanvändning yobs : Om det finns någon risk för skador på produkter eller den mänskliga hälsan om anvisningarna inte följs Läs den här manualen av säkerhetsskäl innan du använder produkterna och förvara den på en säker plats. 4_ översikt

5 INNEHÅLL översikt 3 3 Viktiga Säkerhetsanvisningar 6 Produktegenskaper 6 Rekomenderade Datorspecifikationer 6 Specifikationer För Rekommenderade Micro SD/SDHC/SDXC Minneskort 7 Vad ingar (PNM-9VQ) 8 Vad ingar (Linsmodul -tillval) 8 Övergripande Översikt (PNM-9VQ) 9 Övergripande Översikt (Linsmodul) web viewer 23 bilaga Ansluta till Kameran 24 Lösenordsinställning 24 Inloggning 24 Kamerans webbvisningsinställningar 25 Specifikationer (PNM-9VQ) 27 Specifikationer (Linsmodul) 28 Produktöversikt 29 Felsökning 3 Open Source Announcement översikt installation & anslutning nätverksanslutning och installation 8 Installation 7 Anslutning till en Annan Enhet 8 Ansluta Kameran Direkt till Lokalt Nätverk 8 Ansluta Kameran Direkt till ett DHCP- Baserat DSL/Kabelmodem 9 Knappar som Används i IP-Installationen 9 Inställning av fast IP 2 Dynamisk IP-Inställning 2 Portintervallsinställning Framåt (portmappning) 22 Ansluta till Kameran Från en delad, Lokal Dator 22 Ansluta till Kameran Från en Fjärrdator via Internet Svenska _5

6 översikt Produktegenskaper Linsalternativ enligt brännvidd Du kan välja linsen du vill använda och installera den i kameran Kamera 4-riktningar Fyra kameralinser som övervakar en riktning var. Damm-/vattenresistent Den damm-/vattenbeständiga konstruktionen skyddar produkten från regn och damm när den är installerad utomhus. (IP66) Multi-Streaming Den här nätverkskameran kan visa videos i olika upplösningar och kvaliteter samtidigt genom att använda olika CODECs. Webbläsarbaserad övervakning Använda Internet-webbläsaren för att visa bilden i en lokal nätverksmiljö. Alarm När en händelse uppstår skickas tillhörande videoklipp till användaren som registrerat e-post och FTP-server eller lagrat på Micro SD-minneskortet Manipuleringslarm Upptäcker manipuleringsförsök på videoövervakning. Funktion för detektering av defokusering Detekterar defokusering i kamerans objektiv. Rörelsedetektering Upptäcker rörelser från kamerans videoingång. Dimdetektering Detekterar dimma som är tyngre än detekteringsnivån. Ansiktsdetektering Detekterar ansikten i det specificerade området från kamerans videoingång. IVA-funktion (Intelligent Video Analytics) Detekterar en rörelse eller situation som uppfyller reglerna för den konfigurerade händelsen. ONVIF-efterlevnad Den här produkten stöder ONVIF Profil S. För mer information, se Rekomenderade Datorspecifikationer Processor : Intel(R) Core(TM) i7 3.4 GHz och senare Operativsystem som stöds : MS Windows, Mac OS X Kostnadsfri plugin-webbvisare Webbläsare som stöds : Google Chrome, MS Edge, Mozilla Firefox(endast Windows 64 bitar), Apple Safari (Endast stöd i Mac OS X) Se bilagan för detaljerad information om verifierat operativsystem och webbläsare. Vissa funktioner kan vara begränsade även i webbläsare som stöds. Specifikationer För Rekommenderade Micro SD/SDHC/SDXC Minneskort Rekommenderad kapacitet : 6GB till 256GB (MLC-typ) Följande typer av minneskort från följande tillverkare rekommenderas för den här kameran. -- Tillverkare : SanDisk, Transcend -- Produktfamilj : Hög tålighet Vi rekommenderar att du använder ett minneskort på 6GB eller mer som uppfyller kraven för UHS-3 klass (MLC typ). 6_ översikt

7 Vad ingar (PNM-9VQ) Utseende Artikelnamn Kvantitet Beskrivning Kontrollera om kameran och tillbehören är inkluderade i produktförpackningen. (Tillbehören kan variera med land.) Utseende Artikelnamn Kvantitet Beskrivning Kamera Maskinskruvar 4 Används för montering av skyddskåpan vid installation av produkten på rör, väggmontering etc. eller vid blockering av hål. Cap Installer Används för att ansluta RJ45-kabeln. Korttyp med fuktabsorbering Inkopplad när installerad. översikt Instruktionsbok, CD med installationsprogram Borr Används för demontering av luckan, montering och kamerainstallation. Snabbguide (tillval) Kabelnav Används för att ansluta LAN-kabeln med en diameter på Ø7~8,5. Garantikort (tillval) Kabel för skärmtestning Används för att testa kameraanslutningen för en bärbar skärm Ferritkärna Används för att blockera högfrekvenskomponenter som finns i strömförsörjningen och signalslutet från att sändas ut Vi rekommenderar att den viras 2 gånger runt strömkabeln och nätverkskabeln före användning. Mall Produktinstallationsguide Sexkantsnyckel Används för att ta bort och sätta tillbaka kupolhöljet Sjalvgangande skruv 4 Används för installation på väggen eller i taket Plastförankring 4 För åtdragning av en skruv som sitter iskruvad i ett hål (förstärkt åtdragningsmoment) Svenska _7

8 översikt Vad ingar (Linsmodul -tillval) Utseende Artikelnamn Kvantitet Beskrivning Modellnamn Övergripande Översikt (PNM-9VQ) Utseende SLA-2M24Q a SLA-2M28Q SLA-2M36Q b Linsmodul Monterad i PNM-9VQ SLA-2M6Q SLA-5M37Q Post a Kupolskydd Beskrivning Höljeskydd som används för att skydda objektivet och huvudenheten. SLA-5M46Q b Kamerahölje Kåpa som täcker kamerahuset. SLA-5M7Q 8_ översikt

9 ON Komponenter Övergripande Översikt (Linsmodul) h Utseende g a b översikt a b c d : CH : CH 2 : CH 3 : CH 4 Please you change lens module. turn off when CH 2 ON / OFF VIDEO CH 2 CH 3 LENS CH CH 4 f e Post a Linsmodul b Kamerakontakt Det här är en linsmodul som spelar in video. Beskrivning Det här är en terminsl för anslutning till kameran. Post Beskrivning a Ström på/av-knapp b DIP-brytare för kanalbyte c Utgående skärmtest Knapp som används för att slå på och stänga av produkten. J Använd den endast för att byta ut din linsmodul. Ändra DIP-brytarna för att specificera kanalen du vill använda för att visa installationsvideon. Utgående port för testövervakning av videoutgång. Använd testmonitorkabeln för att ansluta till en mobil display och kontrollera testvideon. d Linsmodulindikering (normal, grön, onormal, röd) Om linsmodulen är korrekt monterad kommer den gröna LED-lampan att lysa och sedan släckas efter omkring 4 sekunder. (för att förhindra oönskade reflektioner) e Micro SD-minneskortsplats f Återställningsknapp g Skyddshölje (sidan) Fack för Micro SD-minneskort. Knappen återställer alla kamerainställningar till fabriksstandardinställningar. Håll nedtryckt i 5 sekunder för att starta om systemet. J Om du återställer kameran justeras nätverksinställningarna så att DHCP kan aktiveras. Om det inte finns någon DHCP-server i nätverket måste du köra IP-installeringsprogrammet för att ändra de grundläggande nätverksinställningarna så som IP-adress, Nätmask, Gateway, etc., innan du kan ansluta till nätverket. Det här är terminalen för montering av linsmodulen. h PoE+ anslutningsterminal Terminalen ansluter ström och nätverk genom PoE+-kabeln. Svenska _9

10 :CH4 CH VIDEO LENS LINK ACT CH3 CH VIDEO LENS CH3 3 ON 4 2 CH VIDEO LENS CH3 CH VIDEO LENS CH3 installation & anslutning Installation 3. Ta bort kamerahuset och monteringsplattan genom att dra plattans fjäder, så som visas på bilden. JJ Den här kameran är vattentät och uppfyller IP66-specifikationerna, men uttaget anslutet till den externa kabeln gör det inte. Vi rekommenderar att du installerar den här produkten under kanten på takskägget för att förhindra att kabeln utsätts för väder och vind. CH CH2 CH4 Föreskrifter före installation Se till att läsa följande anvisningar innan du installerar kameran: Välj en plats som klarar minst fem gånger kamerans vikt. Instuckna eller avskalade kablar kan orsaka skada på produkten eller brandrisk. Av säkerhetsskäl ska du hålla alla borta från installationsplatsen. Plocka även för säkerhets skull bort personliga tillhörigheter från platsen. Om produkten installeras med överdriven kraft kan det orsaka skada på kameran på grund av felfunktion. Tvångsmontering med icke kompatibla verktyg kan skada produkten. Ta inte bort linsmodulen när strömmen är på. Mata in ett Micro SD-minneskort. Ta bort kupolskyddet från kameran. 2. Mata in ett Micro SD-kort i pilens riktning så som visas på bilden. CH CH2 CH4 Demontera. Ta bort kupolluckan genom att lossa fästbulten på den. Detta kan göras genom att skruva moturs med medföljande insexnyckel. Kupolhölje : CH : CH 2 : CH 3 : CH 4 Please you change lens module. turn off when CH 2 ON / OFF VIDEO LENS CH CH 2 CH 3 CH 4 CH CH2 CH4 Fästbult :CH :CH2 :CH3 2. Lossa fästskruvarna på kamerahuset. Kamerakroppen Monteringsplatta JJ Koppla från strömkabeln från kameran innan du matar in Micro SD-minneskortet. Tvinga inte in den i motsatt riktning. Det kan skada ditt Micro SD-minneskort och din produkt. När det regnar eller om luftfuktigheten är hög rekommenderar vi inte att du matar in eller ut Micro SD-kortet. Demontering av produktkåpan ska slutföras inom 5 minuter, annars finns det risk för invändig kondens. CH CH2 CH4 _ installation & anslutning

11 CH VIDEO LENS CH3 CH CH VIDEO VIDEO LENS LENS CH3 CH3 Mata ut ett Micro SD-minneskort Tryck försiktigt nedåt på minneskortet så som visas i diagrammet för att mata ut det ur kortplatsen. Montera linsmodulen. Rikta in och fäst kontakten på linsmodulen i kontakten på kamerahuset. JJ Du bör spara ett SD-kort för varje kanal. CH CH2 CH4 Observera atat om du trycker på Micro SD-minneskortet när det matas ut kan det poppa ut. Innan du tar ut Micro SD-minneskortet i <Lagring>, konfigurerar du enheten till <Av> och trycker på knappen [Tillämpa] och stänger av kameran. Om du stänger av kameran eller tar ut Micro SD-minneskortet som innehåller data från produkten kan datan gå förlorad eller skadas. CH CH 2 LENS CH 3 RES CH 4 JJ Installera linsmodulen när strömmen inte är ansluten (PoE+). Se till att strömbrytaren är på OFF innan du installerar linsmodulen. Vi rekommenderar att du undviker att röra vid linsen separat, eftersom den levereras från fabriken med fokus inställt under tillverkningsinspektionen. 2. Slutför linsmonteringsprocessen. 3. Anslut ström till produkten (PoE+). JJ Om du vill byta ut linsen samtidigt som du ansluter ström till produkten (PoE +), sätt strömbrytaren på OFF, byt linsmodulen och sätt sedan strömbrytaren på ON. Var försiktig med användning av vassa verktyg när du hanterar produkten då dessa kan skada den. Var försiktig så du inte tar i för hårt när du hanterar strömbrytaren då det kan skada den. CH CH2 CH4 CH CH2 CH4 installation & anslutning Svenska _

12 CH VIDEO LENS CH3 CH VIDEO LENS CH3 installation & anslutning Installera med stående vertikal metod Du kan flytta linsen för bara en kanal för att se video efter att den har installerats som direct-lit. I denna situation kan riktningen för den flyttade kanalen lutas upp till 9 grader.. Luta linsmodulens del som pekar framåt och dra sedan. 3. Lyft på delen med diagonala linjer för att lossa den från panoreringsramen. 4. Flytta de tre kanallinserna längs bottenskenan. Panoreringsram CH CH2 CH4 CH CH2 CH4 2. Rikta in spåret mot mitten av den roterande delen. Installera med lutande metod Du kan flytta linserna för CH - CH4 utmed nedre skenan för att visa videoklipp med lutningssätt. I det här fallet kan inte linsorienteringen vara mer än 9 grader.. Montera panoreringsramen. 2. Ta bort direct-lit linsen från rotationscentret. 3. Flytta de fyra kanallinserna längs bottenskenan. 2_ installation & anslutning

13 FRONT ON CH3 4 LENS CH 3 2 LINK ACT Installation i taket eller på väggen. Använd den medföljande mallen för att borra hål för installation (diameter 6 mm och minsta djup på 45 mm) och för in de medföljande plastförankringarna i änden. 2. Sätt hålen på monteringplattan över hålen med platsplugg i och skruva fast med hjälp av de gängpressade skruvarna. FRONT 4. Montera kameran på monteringsplattan. Montera den så att den passar gångjärnen som bilden visar. 5. Anslut terminalen i kameran med passande kabel. JJ Om linsmodulen inte är korrekt installerad tänds linsmodulens statuslampa med rött sken, så som visas på bilden. Om detta händer stänger du avs trömbrytaren och remonterar linsmodulen. Om den monteras normalt tänds den med grönt sken och släcks efter omkring 4 sekunder. 6. Tryck in spännstiftet. 7. Justera linseni önskad riktning genom att följa instruktionerna i Justera monteringsriktningen för kameran. (Sidan 7) Om du lutar linsen behöver du justera linsen, eftersom det kan blockera skärmen. : CH : CH 2 : CH 3 : CH 4 Please turn off when you change lens module. CH 2 CH CH2 CH4 ON / OFF VIDEO LENS CH VIDEO CH 2 FRONT CH 3 CH 4 installation & anslutning 3. Anslut säkerhetskabeln. 8. Montera kupolluckan. Rikta in pilarna när du monterar kupolluckan. För att säkerställa att det inte uppstår några problem med vattentätheten ska du dra åt fästbultarna ordentlige med en insexnyckel eller skruvdragare. ACT :CH :CH2 :CH3 :CH4 Svenska _3

14 FRONT FRONT CH3 LENS LINK ACT CH :CH :CH2 installation & anslutning Montera till den ej medföljande adaptern Välj och köp ett av de följande, nödvändiga alternativen (medföljer ej) som passar installationsplatsen eller för din bekvämlighet.. Installera det hängande fästet på väggfästeadaptern. Hängande fästen och väggfästeadaptrar sälj separat. 4. Montera kameran på monteringsplattan. Montera den så att den passar gångjärnen som bilden visar. 5. Anslut terminalen i kameran med passande kabel. 6. Tryck in spännstiftet. 7. Justera linseni önskad riktning genom att följa instruktionerna i Justera monteringsriktningen för kameran. (Sidan 7) Om du lutar linsen behöver du justera linsen, eftersom det kan blockera skärmen. CH CH2 CH4 VIDEO FRONT 2. Anslut monteringsplattan och hängmonteringen. FRONT 8. Montera kupolluckan. Rikta in pilarna när du monterar kupolluckan. För att säkerställa att det inte uppstår några problem med vattentätheten ska du dra åt fästbultarna ordentlige med en insexnyckel eller skruvdragare. ACT :CH4 :CH3 3. Anslut säkerhetskabeln. 4_ installation & anslutning

15 Metod. Anslut LAN-kabeln Metod 2. Anslut LAN-kabeln. Ta bort kupolhöljet och lådan.. Ta bort kupolhöljet och lådan. 2. Dra ut den långa utskjutande delen av gummipluggen i botten och ta bort den enligt anvisningarna i figuren. 2. Dra ut den långa utskjutande delen av gummipluggen i botten och ta bort den enligt anvisningarna i figuren. JJ Använd ett lämpligt kabelnav för att ansluta LAN-kabeln. -- Grundkamera : Använd kabeln med en diameter på Ø5~ Komponenter som erbjuds: Använd kabeln med en diameter på Ø7~8.5. CH 2 CH 3 CH 4 CH 3 CH 4 3. Dra ut gummiskyddet över hålet för att ta bort det. CH 2 CH 3 CH 4 4. Använd lockmonteringen för att göra det möjligt för RJ45-kabeln att passera genom. CH 3 CH 4 installation & anslutning CH 2 CH 2 3. Sätt in LAN-kabeln genom hålet som kom fram efter borttagningen av den projicerade delen i steg 2 ovan. 4. Ta bort höljet med en kabelskalare och lägg ledarna rätt. POE+ 5. Anslut LAN-kabeln till en LAN-kontakt och för in den i LAN-verktyget. 6. Anslut den färdiga kabeln till Ethernetporten. CH 4 4 CH 3 5. För in gummistoppet igen och anslut LAN-kabeln i Ethernetterminalen. POE+ CH 4 CH 3 Svenska _5

16 CH3 LENS VIDEO CH installation & anslutning Installera kanaler för att övervaka vid installation Kamerahuset har en kanals DIP-brytare, så som visas på bilden. Du kan ändra kanal för kameran med kanalens DIP-brytare. CH CH2 CH3 CH4 Tillbehör för installation För enklare installation kan du köpa lämpliga tillbehör som finns tillgängliga.. ADAPTER FÖR VÄGGMONTERING (SBP-3WM/SBP- 3WM)/HÄNGANDE MONTERING (SBP-276HM) Den här adaptern används när du installerar den hängande kameran på en vägg. MM Om en DIP-brytare inte är helt på/av kanske produkten slutar fungera. Efter installationen ska du kontrollera DIP-brytarna på baksidan. Var försiktig, eftersom du riskerar att skada en DIP-brytare om du manipulerar den med ett vasst verktyg. Var försiktig, eftersom DIP-brytaren kan skadas om du använder överdrivet våld. CH CH2 CH4 : CH : CH 2 : CH 3 : CH 4 Please turn off when you change lens module. 2 CH ON ON / OFF VIDEO LENS CH CH 2 CH 3 CH 4 2. ADAPTER FÖR TAKMONTERING (SBP-3CM) / HÄNGANDE MONTERING (SBP-276HM) Den här adaptern används när du installerar kameran i taket. Utomhusinstallation När du installerar den utanför byggnaden, gör den vattentät med vattentät butylgummitejp (finns att köpa i handeln) så att vatten inte läcker från hålet där kabeln är ansluten till utsidan.. Anslut PoE-kabeln. A A 2. Vira vattentät (butylgummi-) tejp runt den svarta kabelmanteln Camera (Område A) och kabelanslutningsområdet så att mer än hälften av tejpen överlappar lagret under. JJ Om kabelmanteln inte är riktigt vattentät kan det uppstå direkt läckage. Se till att skydda kabeln med ett tjockt lager av tejp. Vattentät butyltejp är tillverkad av butylgummi som kan sträckas ut till dubbla längden. System 3. STATIVMONTERINGSADAPTERN (SBP-3PM)är adaptern som används vid installation av VÄGGMONTERINGSADAPTERN (SBP- 3WM eller SBP-3WM) på en 8 mm eller större pelare. 4. ADAPTER FÖR HÖRNMONTERING (SBP-3KM) Det här är en adapter för VÄGGMONTERING (SBP-3WM eller SBP-3WM) för installation i ett hörn. 6_ installation & anslutning

17 : CH : CH 2 : CH 3 : CH 4 2 ON 3 CH 4 2 ON CH3 LENS VIDEO CH Justera monteringsriktningen för kameran Anslutning till en Annan Enhet Flytta kameramodulen (panorering) Lutning Justera övervakningsriktning Du kan endast ställa in kamerariktningen när kameran är fixerad till taket. Handlingen att flytta kameramodulen kallas Panorera, justera vinkeln Luta och rotera linsen runt axeln Rotera. -- Rotationsvinkeln för panorering är -9 till +9 för varje modul. -- Rotationsvinkeln för rotering är -8 till Rotationsvinkeln för lutning varierar för varje lins. Se specificerade detaljer. (Sidan 27) JJ Bilden kan eventuellt täckas över av kameralådan beroende på vinkeln. Panorera inte över den specificerade rotationsvinkeln. Det kan skada kabeln och leda till att produkten slutar fungera. Justeringsmetoder. Efter att du har installerat kameran i den riktning som ska övervakas kan du justera panoreringsvinkeln på bottenskenan. 2. Justera den horisontella vinkeln så att bilden inte visas omvänt under rotationen. 3. Justera lutningsvinkeln så att den är riktad mot det håll som ska övervakas. Please turn off when you change lens module. ON / OFF VIDEO LENS CH CH 2 CH 3 CH 4 : CH : CH 2 : CH 3 : CH 4 Please turn off when you change lens module. CH 2 ON / OFF VIDEO POE+ JJ LENS CH Produktens CVBS-utterminal medföljer för att förenkla installationen och rekommenderas inte för övervakningsändamål CH 2 CH 3 CH 4 PoE Påslagning och nätverk Anslut PoE+-enheten till PoE-terminalen på kameran. JJ Anslut och använd en PoE+-aktiverad router. Använd en PoE+-enhet som överensstämmer med IEEE82.3at-standarden. Specifikation för nätverkskabel Artikel Innehåll Anmärkning Anslutningsanordning RJ45 (//BASE-T) Ethernet //BASE-T För användning med BASE-T, ska en kabel för UTP-6 eller högre användas för Giga-nav. Kabel UTP Kategori 6 Max avstånd M DC-resistens,88 Ω/m Stöd för PoE+ IEEE 82.3at CH CH2 CH4 installation & anslutning Svenska _7

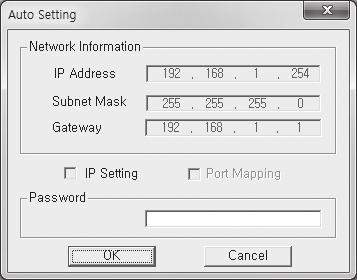

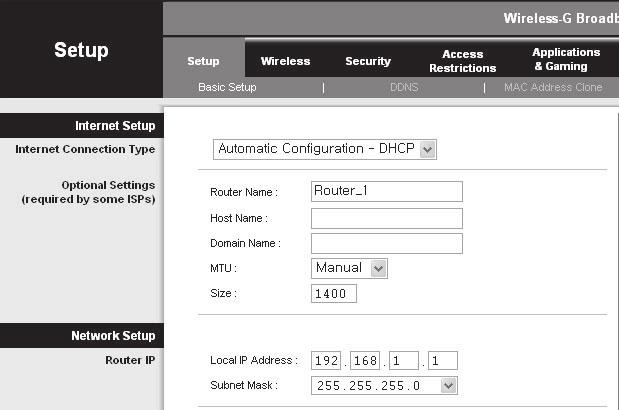

18 nätverksanslutning och installation Du kan göra nätverksinställningar enligt dina nätverkskonfigurationer. Ansluta Kameran Direkt till Lokalt Nätverk Ansluta Kameran Direkt till ett DHCP-Baserat DSL/ Kabelmodem Ansluta till kameran från en lokal dator i nätverket INTERNET. Starta Internet-klienten på den lokala datorn. 2. Ange IP-adressen för kameran i adressfältet för webbläsaren. Kamera DSL-/kabel modem Extern fjärransluten PC DDNS-serve (Data Center, KOREA) Kamera Kamera Lokal dator <Lokalt Nätverk> INTERNET DDNS-serve (Data Center, KOREA) Extern fjärransluten PC. Anslut användar-pc:n direkt till nätverkskameran. 2. Kör IP-installationsprogrammet och ändra IP-adress för kameran så att du kan använda webbläsaren på skrivbordet för att ansluta till Internet. 3. Använd Internet-klienten för att ansluta till Webbvisning. 4. Gå till sidan [Inställningar]. 5. Gå till [Nätverk] [DDNS] och konfigurera DDNS-inställningarna. 6. Gå till [Basic] [IP & Port] och ställ in IP-typ på [DHCP]. 7. Anslut kameran, som togs bort från datorn, direkt till modemet. 8. Starta om kameran. MM En fjärrdator på externt Internet utanför LAN-nätverket kan inte ansluta till kameran som är installerad i Intranätet om portvidarebefordran inte har ställts in eller om en brandvägg är inställd. I så fall ska du kontakta nätverksadministratören för att lösa problemet. I IP-installationsprogrammet kan du använda det initiala lösenordet, 432 för att ange IP-adress, nätmask, Gateway, HTTP-port, VNP-port, IP-typ. Efter byte av nätverksgränssnittet ska du öppna webbvisningen och ändra lösenordet för högre säkerhet. Enligt fabriksstandard tilldelas IP-adressen från DHCP-servern automatiskt. Om det inte finns någon DHCP-server tillgänglig är IP-adressen ställd till Om du vill ändra IP-adressen ska du använda IP-installationsprogrammet. För mer information om användning av IP-installationsprogrammet, se Inställning av fast IP. (sidan 9) MM För information om hur du konfigurerar DDNS, se onlinehjälpen för webbvisaren. För information om hur du konfigurerar IP format, se onlinehjälpen för webbvisaren. 8_ nätverksanslutning och installation

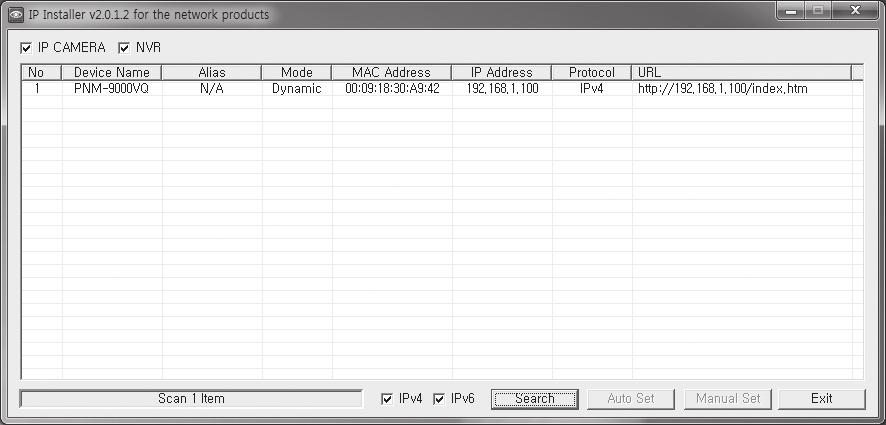

19 Knappar som Används i IP-Installationen a b Alias c Mode d e Post Device Name Modellnamn MAC(Ethernet) Address IP Address IP-adress. f Protocol g URL h IPv4 a b c d e f g h i j k l m Beskrivning för ansluten kamera. Klicka i kolumnen för att sortera listan enligt modellnamn. Sökningen stoppas dock om du klickar under sökningen. Den här funktionen är inte implementerad just nu. Visar antingen <Static> eller <Dynamic> för aktuell nätverksanslutningsstatus. Ethernet-adress för ansluten kamera. Klicka i kolumnen för att sortera listan enligt Ethernet-adress. Sökningen stoppas dock om du klickar under sökningen. Klicka i kolumnen för att sortera listan enligt IP-adress. Sökningen stoppas dock om du klickar under sökningen. Nätverksinställning för kamera. Fabriksstandard är "IPv4". Kameror med IPv6-inställning visas som "IPv6". DDNS URL-adressen möjliggör åtkomst från externt Internet. Detta ersätts dock av <IP Address> för kameran om DDNS-registreringen misslyckas. Söker kameror med IPv4-inställning. i IPv6 j Search k l m Exit MM Auto Set Post Manual Set Söker kameror med IPv6-inställning. Endast aktiverad i en Ipv6-kompatibel miljö. Beskrivning Söker kameror som är anslutna till nätverket. Den här knappen blir dock gråmarkera om varken IPv4 eller IPv6 är markerat. IP-installationsprogrammet konfigurerar nätverksinställningarna automatiskt. Du ska konfigurera nätverksinställningarna manuellt. Stänger IP-installationsprogrammet. För IP-installeraren, använd endast installationsversionen som medföljer installations-cd:n eller den senaste versionen om den finns tillgänglig. Du kan nu hämta den senaste versionen från webbsidan för Hanwha Techwin. Om operativsystemet som stöds är Windows 8., rekommenderar vi att du använder Wisenet Device Manager istället för IP Wisenet. Wisenet Device Manager Program kan hämtas genom att gå till webbplatsen för Hanwha Techwin ( under menysökvägen <Teknisk guide> - <Online-verktyg>. Inställning av fast IP Manuell nätverksinställning Kör <IP Installer_v2.XX.exe> för att visa kamerasöklistan. Vid den första starten blir både [Auto Set] och [Manual Set] gråmarkerade. MM För kameror med IPv6-inställning blir de här knapparna gråmarkerade, eftersom kamerorna inte stöder den här funktionen.. Sök en kamera i listan. Kontrollera MAC-adressen för kameran på kameraetiketten. Båda knapparna [Auto Set] och [Manual Set] aktiveras. 2. Klicka på [Manual Set]. Dialogrutan för Manual Setting visas. <IP Address>, <Subnet Mask>, <Gateway>, <HTTP Port>, och <VNP Port> för kameran visas med förinställda värden. 3. I rutan <Address> anger du nödvändig information. MAC (Ethernet) Address : MAC-adressen som är tryckt på kameraetiketten visas automatiskt och kräver ingen användarinställning. MM IP-relaterade parametrar kan endast ställas in när DHCP inte är markerat. nätverksanslutning och installation Svenska _9

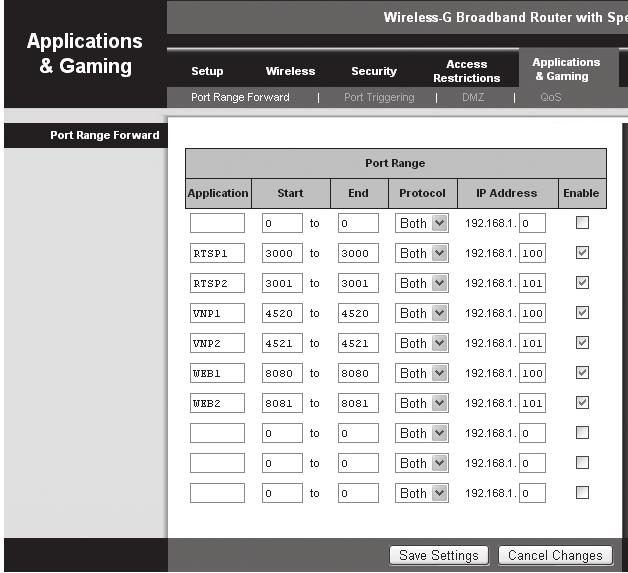

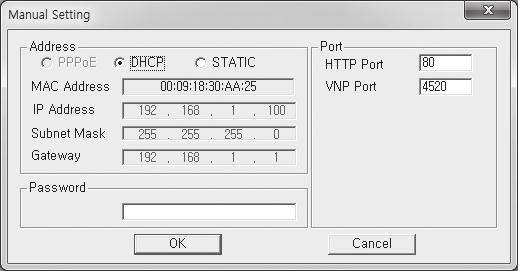

20 nätverksanslutning och installation Utan användning av en Bredbandsrouter För inställning av <IP Address>, <Subnet Mask> och <Gateway>, kontakta nätverksadministratören. 4. I rutan <Port> anger du nödvändig information. HTTP Port : Används för att komma åt kameran med Internetklienten, med standard på 8. VNP Port : Används för att kontrollera videosignalöverföringen, med 452 som standard. 5. Ange lösenord. Ange lösenordet för admin -kontot, som användes för att öppna kameran. JJ Av säkerhetsskäl rekommenderar vi att du använder en kombination av siffror, versaler, gemener och specialtecken för lösenordet. För information om hur du konfigurerar lösenordet, se onlinehjälpen för webbvisaren. 6. Klicka på [OK]. Den manuella nätverksinställningen slutförs. Vid användning av en Bredbandsrouter IP-adress : Ange en adress som ligger inom IP-intervallet som erbjuds av Bredbandsrouter. ex) ~254, ~254, XXX.2~254 Subnet Mask : <Subnet Mask> för Bredbandsrouter blir kamerans <Subnet Mask>. Gateway : <Local IP Address> för Bredbandsrouter blir <Gateway> för kameran. MM Inställningarna kan variera beroende på ansluten Bredbandsrouter modell. För vidare information, se användarhandboken för tillämplig router. Mer information om portvidarebefordring av bredbandsrouter finns i avsnittet Portintervallsinställning Framåt (portmappning). (sidan 2) Om Bredbandsrouter har mer än en kamera ansluten Konfigurera IP-relaterade inställningar och portrelaterade inställningar separerat från varandra. ex) IP-relaterade inställningar Portrelaterade inställningar MM Kategori Kamera # Kamera #2 IP Address Subnet Mask Gateway HTTP Port VNP Port Om <HTTP Port> är inställd på något annat än 8, måste du ange <Port>-numret i adressfältet på Internet-klienten innan du kan komma åt kameran. ex) HTTP-port Automatisk nätverksinställning Kör <IP Installer_v2.XX.exe> för att visa kamerasöklistan. Vid den första starten blir både [Auto Set] och [Manual Set] gråmarkerade. MM För kameror med IPv6-inställning blir de här knapparna gråmarkerade, eftersom kamerorna inte stöder den här funktionen.. Välj en kamera i söklistan. Kontrollera MAC-adressen för kameran på kameraetiketten. Båda knapparna [Auto Set] och [Manual Set] aktiveras. 2. Klicka på [Auto Set]. Dialogrutan Auto Setting visas. <IP Address>, <Subnet Mask> och <Gateway> ställs in automatiskt. 3. Ange lösenord. Ange lösenordet för admin -kontot, som användes för att öppna kameran. JJ Av säkerhetsskäl rekommenderar vi att du använder en kombination av siffror, versaler, gemener och specialtecken för lösenordet. För information om hur du konfigurerar lösenordet, se onlinehjälpen för webbvisaren. 4. Klicka på [OK]. Den automatiska nätverksinställningen slutförs. 2_ nätverksanslutning och installation

21 Dynamisk IP-Inställning Inställning av dynamisk IP-miljö Exempel på dynamisk IP-miljö -- Om en Bredbandsrouter, med anslutna kameror, tilldelas en IP-adress av DHCP-servern -- Om kameran ansluts direkt till modemet med DHCP-protokoll -- Om IP-adresser tilldelas av den interna DHCP-servern via LAN Kontrollera dynamisk IP. Kör IP-installationsfilen på användarens dator. Kameror som allokerats med <Dynamic IP>-adress visas i listan. 2. Välj en kamera i sökresultatet. 3. Klicka på knappen [Manual Set] och kontrollera kamerans <Dynamic IP>-adress. Om du avmarkerar <DHCP>, kan du ändra IP till <Static>. Portintervallsinställning Framåt (portmappning) Om du har installerat en Bredbandsrouter med en kamera ansluten måste du ställa in portintervall för vidarebefordran av Bredbandsrouter så att en fjärrdator kan få åtkomst till kameran i den. Manuell vidarebefordran för portintervall. I inställningsmenyn för Bredbandsrouter väljer du <Applications & Gaming> - <Port Range Forward>. För inställning av vidarebefordran för portintervall gällande en tredjeparts Bredbandsrouter, läs bruksanvisningen för Bredbandsrouter. 2. Välj <TCP> och <UDP Port> för varje ansluten kamera till Bredbandsrouter. Numret för varje port som ska konfigureras till IP-routern bör ställas in efter det portnummer som tilldelats i <Inställningar> - <Basic> - <IP & Port> på kamerans webbvisare. 3. När du är klar klickar du på [Save Settings]. Inställningarna sparas. MM Instruktionerna ovan är baserade på CISCO:s Bredbandsrouter. Inställningarna kan variera beroende på ansluten Bredbandsrouter modell. För vidare information, se användarhandboken för tillämplig router. Installera vidarebefordran av port för flera nätverkskameror Du kan ställa in en regel för portvidarebefordran på Bredbandsrouter enheten genom dess konfiguration för webbsidan. En användare kan ändra varje port med kamerainställningsskärmen. När Kamera och Kamera2 är anslutna till en router: Användare MM Internet Bredbandsrouter Start Slut Protokoll IP-adress 3 3 TCP/UDP TCP/UDP TCP/UDP TCP/UDP TCP/UDP TCP/UDP Kamera ( ) HTTP-port 88 Enhetsport 452 RTSP-port 3 Kamera2 ( ) HTTP-port 88 Enhetsport 452 RTSP-port 3 Portvidarebefordran kan göras utan ytterligare inställningar av router om routern stöder funktion för UPnP (Universal Plug and Play). Efter anslutning av nätverkskameran markerar du kryssrutan i menyn <Snabbanslutning> i <Wisenet DDNS> i Inställningar -> Nätverk -> DDNS. nätverksanslutning och installation Svenska _2

22 nätverksanslutning och installation Ansluta till Kameran Från en delad, Lokal Dator. Kör IP-installationsprogrammet. Den söker efter anslutna kameror och visar en lista över dem. 2. Dubbelklicka på en kamera du vill komma åt. Internetklienten startar och ansluter till kameran. MM Du kan även komma åt kameran genom att skriva in IP-adressen för den uppsökta kameran i adressfältet för Internet-klienten. Ansluta till Kameran Från en Fjärrdator via Internet Eftersom användning av IP-installationsprogrammet på en fjärrdator som inte är i Bredbandsrouter nätverk är otillåten kan anävndare få tillgång till kameror inom ett Bredbandsrouter nätverk genom att använda kamerans DDNS-URL.. Innan du kan få åtkomst till en kamera i nätverket för Bredbandsrouter ska du ha ställt in portintervall för vidarebefordran för Bredbandsrouter. 2. Starta Internet-klienten från fjärrdarotn och skriv in DDNS URL-adressen för kameran, eller IP-adressen för Bredbandsrouter i adressfältet. ex) MM För information om hur du registrerar DDNS, se nätverksinställningsguiden. 22_ nätverksanslutning och installation

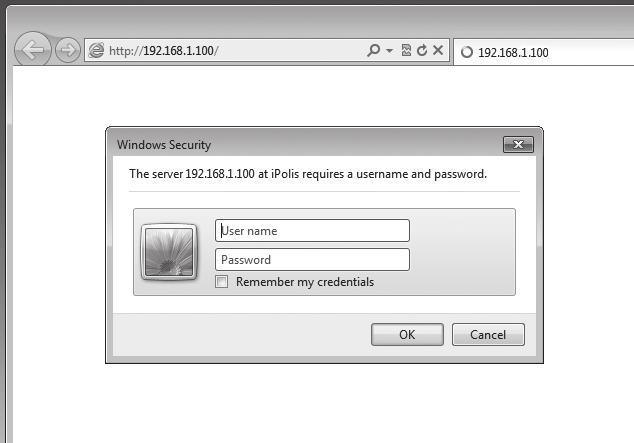

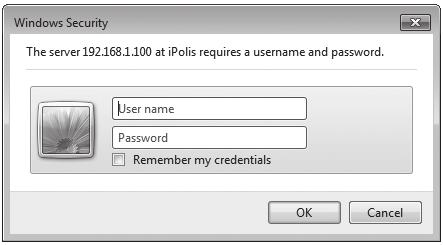

23 web viewer Ansluta till Kameran I normala ska du. Starta Internet-klienten. 2. Skriva in IP-adressen för kameran i adressfältet. ex) IP-adress (IPv4): inloggningsfönstret ska öppnas. IP-adress (IPv6) : 2:23:abcd: ffff:::ffff: - inloggningsfönstret ska öppnas. Om HTTP-porten är någon annan än 8. Starta Internet-klienten. 2. Skriva in IP-adressen och HTTP-portnumret för kameran i adressfältet. ex) IP-adress: :HTTP Port number(88) - inloggningsfönstret ska öppnas. Anslutning via Bonjour. Ställ in klienten eller operativsystemet så att det stöder Bonjour-protokollet. 2. Klicka på kameranamnet för att söka. Vid Mac operativsystem, klicka på kameranamnet som sökts på Bonjourfliken i Safari. -- Inloggningsfönstret visas. Kontrollera DDNS-adressen Om kameran är ansluten direkt till en DHCP-baserad kabel via modem eller DSL-modem, ändras IPadressen varje gång den försöker ansluta till ISP (företaget du prenumererar på). Om detta är fallet informeras du inte om att IP-adressen har ändrats av DDNS. Så fort du registrerar en dynamisk, IP-baserad enhet med DDNS-servern kan du enkelt kontrollera den ändrade IP-adressen när du försöker få tillgång till enheten. För att registrera enheten till <DDNS>-servern, besök sidan och registrera enheten först och ställ sedan in webbvisningens <Nätverk> - <DDNS> till <Wisenet DDNS>, samt erbjuda <Produkt-ID> som har använts för DDNS-registringen. web viewer Använda URL. Starta Internet-klienten. 2. Skriv in DDNS URL-adressen för kameran i adressfältet. ex) URL-adress: - inloggningsfönstret ska öppnas. JJ Nätverksanslutning är inaktiverad i miljöer med endast LAN. Anslutning via UPnP. Ställ in klienten eller operativsystemet så att det stöder UpnP-protokollet. 2. Klicka på kameranamnet för att söka. Vid Windows operativsystem, klicka på kameranamnet som sökts från nätverksmenyn. -- Inloggningsfönstret visas. Svenska _23

24 web viewer Lösenordsinställning När du öppnar produkten för första gången måste du registrera inloggningslösenordet. När fönstret för Lösenordsändring visas anger du ett nytt lösenord. JJ För ett nytt lösenord med 8 till 9 tecken måste du använda minst 3 av följande alternativ: versaler/gemener, siffror och specialtecken. För ett lösenord med till 5 siffror måste du använda minst 2 typer av ovan nämnda alternativ. -- Specialtecken som tillåts. : ~!@#$%^*()_-+= {}[].?/ För ökad säkerhet rekommenderar vi att du inte upprepa samma tecken eller tecken i följd på tangentbordet för dina lösenord. Om du tappar bort lösenordet kan du trycka på knappen [] för att återställa produkten, så du inte förlorar lösenordet genom att använda en memo pad eller memorera det. Kamerans webbvisningsinställningar. Klicka på ikonen [konfiguration ( )]. 2. Inställningsfönstret visas. 3. Du kan konfigurera inställningarna för kamerans grundinformationsvideo, ljud, nätverk, händelse, analys och system över nätverket. 4. Klicka på <hjälp ( )> för att visa detaljerade beskrivningar av varje funktion. Inloggning När du har tillgång till kameran visas inloggningsfönstret. Ange användar-id och lösenord för att öppna kameran.. Ange admin i inmatningsrutan <User name>. Administratörs-ID, admin, är fast och kan inte ändras. 2. Ange lösenordet i inmatningsfältet <Password>. 3. Klicka på [OK]. Om du har loggat in utan problem kommer du till skärmen Live Viewer. JJ När du öppnar kamerans web viewer ska du vara noggrann med säkerheten och kontrollera om bilddata krypteras. MM Om du markerar alternativet Remember my credentials när inmatningen har gjorts loggas du automatiskt in utan att tillfrågas om att ange inloggningsinformationen från nästa gång. Du får bästa videokvaliteten om skärmstorleken är %. Om du minskar förhållandet kan det kapa bilden i kanterna _ web viewer

25 bilaga Specifikationer (PNM-9VQ) Artiklar Beskrivning Video Artiklar Bildenhet Totalt antal pixlar Effektiva pixlar Skanningssystem Min. upplysning (See the optional lens) (See the optional lens) (See the optional lens) (See the optional lens) (See the optional lens) Beskrivning Kontrast LDC Elektronisk slutarhastighet Digital Zoom Vänd/Spegel nivåinställning På/av (5 nivåer med min/max) Minimum / Maximum / Antiflimmer (2 ~ /2, sek) 24X Rotation: På/Av Spegelvänd: På/Av Hall: 9 /27 bilaga S/N-kvot Video ut (See the optional lens) CVBS :. Vp-p / 75Ω komposit, 72x48(N), 72x576(P), för installation Användning Video analys Klåfingerskydd, Vandring, Riktningsdetektering, Dimma detektering, Virtuell linje, Öppna/Stäng, Visa / Dölj, Ansiktsdetektering, Rörelsedetektering, Identifiering av flytt av fokusering Användning Kameratitel Dag och natt Motljuskompensation Kontrastförstärkning Digital brusreducering Digital bildstabilisering Dimborttagning Rörelsedetektering Sekretessmask Gain-kontroll Vitbalans Av / På (visas med 85 tecken) - B/B: Engelska/numeriska/specialtecken - Vanligt: Flerradigt (Max 5), Färg (grå/grön/röd/blå/svart/vit), transparens, autoskala enligt upplösning Auto (elektrisk)/färg/s/v/schema AV / BLC / HLC(Maskering/Gråmarkering) / WDR SSDR (Av / På) SSNR5 (2D+3D brusfilter) (Av / På) Av/på Auto / Manuell / Av Av/på (8ea, Polygona zoner med 8 punkter) Av / På (32ea, Polygona zoner) - Färg: grå, grön, röd, blå, svart, vit - Mosaik Av / Låg / Medel / Hög ATW / AWC / manuell / inomhus / utomhus (innehåller kvicksilver och natrium) Nätverk Alarmutlösare Alarmhändelser Pixelräknare Ethernet Video komprimerings format Upplösning Max. ramhastighet Smart Codec Rörelsedetektering, Video analys, Nätverksfrånkoppling y Filöverföring via FTP, e-post y Meddelande via e-post y Inspelning på lokal lagringsenhet (SD/SDHC/SDXC) i frånkopplat nätverk och vid händelse (alarmutlösare) Stöd RJ-45 (//BASE-T) H.265/H.264 (MPEG-4 del /AVC) : Main/Baseline/High Motion JPEG 5MP : 256x92, 256x44, 92x8, 6x2, 28x24, 28x96, 28x72, 24x768, 8x6, 8x448, 72x576, 72x48, 64x48, 32x24 2MP : 92x8, 28x24, 28x96, 28x72, 24x768, 8x6, 8x448, 72x576, 72x48, 64x48, 64x36, 32x24 H.265/H.264 : 2 M Max. 6 fps, 5 M 3 fps för alla bildupplösningar Motion JPEG : Max 3fps Manuellt läge (områdesbaserat: 5 ea) WiseStream Stöd Svenska _25

26 bilaga Artiklar Beskrivning Artiklar Beskrivning Videokvalitetsjustering Metod för bildhastighetskontroll H.264/H.265 : Målbithastighetskontroll MJPEG : Målbithastighetskontroll H.264/H.265 : CBR eller VBR Motion JPEG : VBR Omgivande miljö Driftstemperatur/Luftfuktighet Förvaringstemperatur / Luftfuktighet Vattentäthet -4 C ~ +55 C (-4 F ~ +3 F) / Mindre än 9 % RH -5 C ~ +6 C (-58 F ~ +4 F) / Mindre än 9 % RH IP66 Strömningskapacitet Multiströmning (upp till profiler) Stötskydd IK Nätverk IP Protokoll Säkerhet Strömningsmetod Max. användaråtkomst Edge-lagring IPv4, IPv6 TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour HTTPS(SSL) inloggningsautentisering Digest inloggningsautentisering IP-adressfitrering användaråtkomstlogg 82.X autentiseringsmetod (EAP-TLS, EAP-LEAP) Unicast / Multicast 2 användare i Unicast-läge SD/SDHC/SDXC 4slot (Varje kan.) - Rörelsebilder inspelade på SD/SDHC/SDXC-minneskort kan hämtas. Lokal dator för direkt inspelning Elektricitet Mekanik Objektiv Volt/ström Strömförbrukning Färg / Material Mått (ØxH) Vikt SLA-2M24Q SLA-2M28Q SLA-2M36Q SLA-2M6Q SLA-5M37Q SLA-5M46Q SLA-5M7Q PoE+(IEEE82.3at) 25.5W(PoE+) Elfenben/metall Ø253 x H3mm 3. kg /2.8 2MP, 2.4mm, H:35.4 / V:7.2 / D:6.6 /2.8 2MP, 2.8mm, H:7.4 / V:62.2 / D:22. /2.8 2MP, 3.6mm, H:94.8 / V:49.3 / D:4.3 /2.8 2MP, 6.mm, H:5.4 / V:28.8 / D:58. /.8 5MP, 3.7mm, H:97.5 / V:7.9 / D:26.2 /.8 5MP, 4.6mm, H:77.9 / V:57.9 / D:98.7 /.8 5MP, 7.mm, H:5.7 / V:37.8 / D:63.8 Programmeringsgränssnitt ONVIF Profile S SUNAPI(HTTP API) Webbsidspråk Engelska, Koreanska, Franska, Tyska, Spanska, Italienska, Kinesiska, Ryska, Japanska, Svenska, Portugisiska, Tjeckiska, Polska, Turkiska, Holländska, Ungerska, Grekiska Operativsystem som stöds : Windows 7 / 8 /, MAC OS X.,.,.2 Webbviewer Kostnadsfri plugin-webbvisare Webbläsare som stöds : Google Chrome 54, MS Edge 38, Mozilla Firefox 49 (endast Windows 64 bitar), Apple Safari 9 (Endast stöd i Mac OS X) Central hanterings program SmartViewer, SSM 26_ bilaga

27 Specifikationer (Linsmodul) Video Objektiv Panorera/luta/ rotera Artiklar Bildenhet Beskrivning SLA-2M24Q SLA-2M28Q SLA-2M36Q SLA-2M6Q /2.8 2M CMOS Totalt antal pixlar 945(H) x 9(V) 2.6M Effektiva pixlar 945(H) x 97(V) 2.3M Skanningssystem Min. upplysning S/N-kvot Brett dynamiskt intervall Dag och natt Fokallängd (zoomförhållande) Max. bländarförhållande F2. Vinkel på visningsfält Objektivtyp Monteringstyp Panorerings-/lutnings-/ rotationsräckvidd Färg / Material Progressiv skanning Färg :.55 lux(f2., /3sek, 3IRE) S/V :.55 lux(f2., /3sek, 3IRE) 5dB 5dB Elektrisk 2.4mm 2.8mm 3.6mm 6mm H:35.4, V:7.2, D:6.6 Fast brännpunkt H:7.4, V:62.2, D:22. M2 Linsmodul med huvudenhet -9 ~+9 / 62 / -8 ~+8 Svart/plast -9 ~+9 / 4 ~89 / -8 ~+8 H:94.8, V:49.3, D:4.3-9 ~+9 / 37 ~89 / -8 ~+8 H:5.4, V:28.8, D: ~+9 / 3 ~89 / -8 ~+8 Video Objektiv Pan/Tilt/Rotate Mekanik Artiklar Bildenhet Totalt antal pixlar Effektiva pixlar Skanningssystem Min. upplysning S/N-kvot Brett dynamiskt intervall Dag och natt Beskrivning SLA-5M37Q SLA-5M46Q SLA-5M7Q /.8 5M CMOS 396(H) x 294(V) 266(H) x 976(V) Progressiv skanning Färg :.6Lux(F.6, /3sek, 3IRE) S/V :.6Lux(F.6, /3sek, 3IRE) 5dB 2dB Elektrisk Fokallängd (zoomförhållande) 3.7mm 4.6mm 7mm Max. bländarförhållande F.6 Vinkel på visningsfält H:97.5, V:7.9, D:26.2 H:77.9, V:57.9, D:98.7 H:5.7, V:37.8, D:63.8 Objektivtyp Monteringstyp Pan/Tilt/Rotate Range Färg / Material Mått Vikt Fast brännpunkt M2 Linsmodul med huvudenhet -9 ~+9 / 59 ~66 / -8 ~+8 Svart/plast Ø35.5 x H35.9mm 35g -9 ~+9 / 5 ~8 / -8 ~+8-9 ~+9 / 4 ~89 / -8 ~+8 bilaga Mekanik Mått Ø35.5 x H35.9mm Vikt 3g Svenska _27

28 bilaga Produktöversikt PNM-9VQ Enhet : mm (tum) SLA-2M SERIES Enhet : mm (tum) SLA-5M SERIES Enhet : mm (tum) 28_ bilaga

29 Felsökning PROBLEM LÖSNING PROBLEM Ingen video visas i den kostnadsfria plugin-webbvisaren på Safari via HTTPS. Jag kan inte komma åt kameran från en webbläsare. Viewern har kopplats ur under övervakningen. LÖSNING y Klicka på "Visa autentiseringscertifikat" i popup-autentiseringsfönstret som visas när du ansluter till HTTPS för första gången, och markera kryssrutan "Lita alltid på anslutningar till den tilldelade webbvisarens IP-adress". y Om webbvisaren inte visar video när du har klickat på "Nästa" i meddelandet nedan, trycker du på kommandotangenten + Q för att avsluta Safari. Anslut igen och genomför samma procedur som ovan. y Kontrollera för att säkerställa att kamerans nätverksinställningar är korrekta. y Kontrollera för att säkerställa att alla nätverkskablar har anslutits korrekt. y Om den är ansluten och du använder DHCP ska du kontrollera att kameran kan förvärva dynamiska IP-adresser utan problem. y Om kameran har anslutits till en Bredbandsrouter ska du se till att portvidarebefordran är korrekt konfigurerat. y Anslutna användare blir frånkopplade vid en ändring i kamera- eller nätverkskonfigurationen. y Kontrollera alla nätverksanslutningar. Bilderna överlappas. Ingen bild visas. <Rörelsedetektering> för <Analys> är inställd på <Aktivera>, men inga meddelanden via e-post når mig, även om en analyshändelse har uppstått. Kan inte lagra på Micro SDminneskort. Micro SD-minneskortet är isatt men kameran fungerar inte som den ska. y Kontrollera om två eller fler kameror är inställda på enkel multicast-adress istället för olika adresser. Om en enkel adress används för flera kameror kan bilderna överlappas. y Om sändningsmetoden är inställd på multicast ska du kontrollera om det finns en router som stöder multicast i nätverket som kameran är ansluten till. y Kontrollera om linsmodulen arbetar normalt. y Verifiera inställningarna i följande sekvens: A. Kontrollera inställningarna för <Datum och tid>. B. <Rörelsedetektering> ska ställas in på <Aktivera>. C. Kontrollera om alternativet <e-post> för <Händelseinställningar> har markerats för användning. y Kontrollera om det finns fel på minneskortet. y Kontrollera om minneskoret har satts i på rätt håll. Användning av minneskorts som har formaterats av andra enheter garanteras inte med den här kameran. y Formatera minneskortet igen i <Inställningar> <Händelse> <Lagring>. bilaga Den kamera som är ansluten till nätverket identifieras inte i IP-installationsprogrammet. y Slå av inställningarna för brandväggen på datorn och sök kameran igen. Svenska _29
